Молотковая зернодробилка своими руками
Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.
С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:
как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;
как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;
молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;
зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.
Изготовление основания измельчителя
При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.
Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)
Основание измельчителя состоит из:
1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.
Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.
В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.
Чертеж решета измельчителя
Решето состоит из:
1 – боковой пластины крепления, 2 – решета
Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.
Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.
Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.
Изготовление молоткового барабана
Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.
Рис. 3 Сборочный чертеж молоткового барабана
Молотковый барабан состоит из:
1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане
Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.
Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.
Процесс балансировки дробилки
Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.
Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.
Рис. 4 Балансировка барабана
Балансировочная установка состоит из:
1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.
Зернодробилка своими руками видео
Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

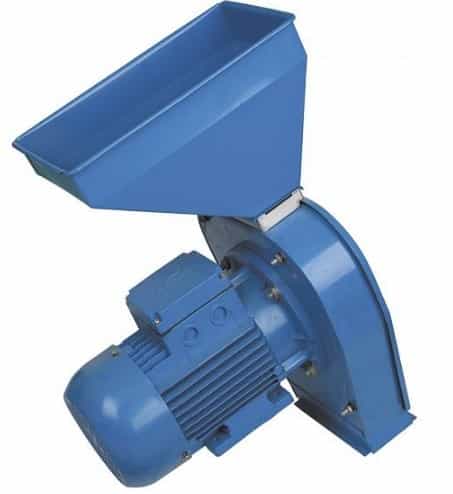

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.
Устройство зернодробилки – конструктивные особенности машины
Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.
Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.
Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.
Виды домашних зернодробилок – классификация агрегатов
Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.
По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:
- Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
- Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
- Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
- Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.
Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:
- Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
- Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
- Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.
Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.
Какая зернодробилка лучше – молотковая или роторная?
Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.
Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.
Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.
Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.
Как выбрать зернодробилку – советы экспертов
Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:
- Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
- Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
- Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.
Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.
Рейтинг зернодробилок по качеству – что предлагает рынок?
На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.
На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.
Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.
Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.
Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.
Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.
Как сделать дробилку для зерна своими руками – изучаем алгоритм
Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.
Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:
- Плоскогубцы;
- Дрель с насадками по работе с металлом и деревом;
- Тиски;
- Гаечные ключи.
Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.
Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:
- Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
- Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
- Корпус болгарки зафиксируйте болтами и скобами;
- Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
- Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
- В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.
Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.
Небольшая собственная зернодробилка – очень полезный прибор для любого фермера. С помощью крупорушки можно в любое время сделать корм кроликам или домашней птице, намолоть комбикорм из зерна для скота или измельчить овощи и фрукты. Кроме этого зернодробилку можно использовать для изготовления муки из зерна для себя, что немаловажно для жителей сельской местности. Зная, как сделать зернодробилку своими руками по чертежам и видео, вы сможете облегчить ведение фермерского хозяйства.
Делаем зернодробилку из старого пылесоса своими руками
Стоимость продаваемых на рынке дробилок немаленькая, поэтому есть смысл изготовить ее самим. Вам понадобится некоторый инструмент, ненужная бытовая техника или еще работающие её части. Мотор от старого, но еще работающего пылесоса, подойдет для того, чтобы своими руками изготовить небольшую зернодробилку. Ниже представлена пошаговая инструкция по изготовлению зернодробилки.
Шаг 1. Чтобы изготовить основание будущей дробилки возьмите лист фанеры и вырезать из него квадрат со сторонами 30 см. На основание закрепите мотор от пылесоса так, чтобы вал выступал на 4 см вниз.
Шаг 2. Самое важное в зернодробилке – это нож, который будет все измельчать. Для него используется крепкая металлическая пластина с размерами ВхДхШ 1,5х20х1,5 см. Затачивается нож как лезвие, обе передние кромки затачиваются по направлению к оси вращения. В середине делается отверстие, соответствующее размерам вала двигателя, и нож жестко крепится к нему.
Шаг 3. Чтобы изготовить рабочую камеру, стоит взять стальную полосу не более 6 см в ширину и в длину 70+1 см (с учетом запаса для ее закрепления) и завернуть в кольцо. Для надежной фиксации зернодробилки в нижней части камеры на одинаковом расстоянии вставляются три деревянных стержня.
Сетка для дробилки может иметь отверстия разного размера, от диаметра которых зависит назначение оборудования. Для муки размеры ячеек в сетке могут быть небольшими, а для комбикорма их размер должен быть существенно увеличен.
В дробилку сырье будет попадать из бункера, который крепится у основания. Чтобы можно было управлять подачей сырья, в бункере сделайте небольшое окно с затвором. Для сбора результата помола под ситом установите контейнер, ведро или любую емкость.

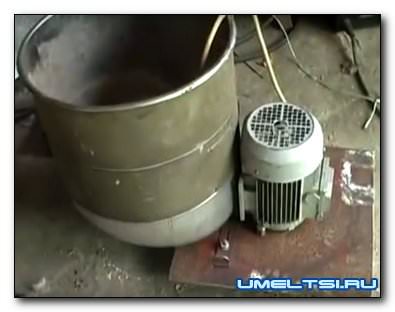

Как с делать крупорушку из старой стиральной машины
Нет ничего сложного в том, чтобы самостоятельно сделать зернодробилку из старой стиральной машины. Принцип работы у нее будет как у кофемолки: зерно измельчается вращающимися в барабане ножами. Так как стиральные машины все разные, то ниже будет представлен сам принцип изготовления зернодробилки.
- Первый двигатель вместе с втулкой и ножами устанавливается на дне бака стиральной машины. Там же будет располагаться сетка и выходное окно, через которое будет выходить перемолотое сырьё.
- Второй двигатель тоже с втулкой и ножами закрепите у входного отверстия возле основания. Чтобы в него не попадали пыль и семена, наденьте на него жестяную банку поверх ножей и закрепить.
- Валы у двигателей должны будут вращаться в разные стороны. Установить их лучше под углом 25 градусов друг к другу – это позволит получить максимально большой результат дробления зерна.
- Бункер, через который будет подаваться зерно в дробилку, может быть любых габаритов. Необходимо только помнить, что зернодробилка, сделанная из старой стиральной машины, обладает высокой производительностью и рассчитана на большой объем работы. Чтобы регулировать подачу сырья в бункер, его необходимо оснастить затвором.
Как сделать мельницу-дробилку своими руками
Для самостоятельного изготовления мельницы-дробилки, нужны ротор и статор, которые будут работать как жернова. Если все продумать заранее, то сделать крупорушку вы без труда сможете своими силами.
Инструкция по изготовлению мельницы-дробилки:
- Однофазный электродвигатель мощностью 1 кВт и напряжением 220 В устанавливается на ящик.
- Корпус дробилки диаметром 35 см делаем из полосы металла. Внизу устанавливается статор, а ротор будет установлен на валу двигателя. При вращении его скорость будет около 3 тыс. оборотов в минуту.
Смотрите видео: Дробилка зерна своими руками из пылесоса
Сделанная своими руками зернодробилка прослужит вам долгое время, а так как изготовлена она вами по чертежам и видео, то и с ремонтом не возникнет никаких проблем. К тому же ее можно в любое время оперативно переделать крупорушку под возникшие нужды, к примеру, чтобы перемалывать не зерно, а овощи или фрукты.
Молотковая дробилка для зерна своими руками
Молотковые дробилки разительно отличаются от прочих измельчителей кормов своим устройством и принципом работы. Аппарат более сложный, что объясняет высокое качество молотого зерна. Многие фермеры предпочитают изготавливать это бытовое устройство самостоятельно из запчастей от сельхозтехники и подручных материалов.
Принцип работы и устройство дробилки
Измельчитель зерна состоит из:
- Молоткового барабана,
- Емкости для засыпки сырья,
- Электрического узла,
- Основания,
- Выгрузного отсека.
Молотковая дробилка работает просто: через загрузочную емкость сырьё подается в рабочую камеру. Электрический редуктор запускает ротор режущего устройства. При вращении основного узла — ротора — начинают движение отбойники, которые многочисленными ударами измельчают зерно. Установленное внизу рабочей камеры сито определяет фракцию готового сырья. Переработанный продукт высыпается через отверстия сита в подставленный ящик или мешок.
Самодельный молотковый измельчитель
В домашних условиях зернодробилку можно сделать двумя способами: из запасных частей сельскохозяйственной техники и из обычных материалов (сталь, уголки, дисковые пилы и т.д.). Мощность и возможности будущего устройства будут зависеть от следующих моментов:
- Одного или двух роторов,
- Горизонтального или вертикального расположения вала,
- Реверсивного или обычного режима работы ротора,
- Полностью или частично открывающегося загрузочного отсека,
- Наличия очистительного механизма на валках или полотнах привода.
Однороторная дробилка более простая и популярная.
Собрать такое устройство можно очень компактных размеров для переработки нескольких мешков корма, а можно сделать промышленный аппарат для измельчения 200-300 т. Двухроторные модели имеют сложную конструкцию, но выдают качественный помол мелкой фракции. Можно изготовить аппарат с одновременной подачей сырья на оба ротора или для предварительного и окончательного дробления. Реверсивные устройства имеют симметричную форму и весят больше своих безреверсивных аналогов.
Разница в том, что реверсивные машины позволяют получить дробленку крупного и мелкого размера без замены сита.
о
Дробилка из запчастей сельхозмашин
- Для того чтобы собрать дробилку своими руками, потребуется:
- Тормозной барабан от трактора для изготовления основы,
- Диск сошника от посевной машины,
- Несколько подшипников и ступица,
- Пальцы от зерноуборочной машины,
- Бункер от посевной машины.
Этапы сборки
Основание
Основание играет важную роль в измельчителе для зерна: от него зависит прочность и стабильность. Чтобы его сделать, нужно обрезать барабан на токарном станке. Стенки оставляются высотой в 6,5 см. На внутренней стороне детали делается выточка диаметром 28 см и высотой 3 мм. Следующий шаг: под установку сита срезается треть тормозного барабана. Опираться сито будет на дуги основания, которые привариваются к внешней стороне детали и фланцам.
Диск сошника стачивается до размеров проделанного в барабане отверстия, и вставляется в выточку. Для прочности и надежности его приваривают к стенкам корпуса. Рекомендуется предварительно просверлить несколько сквозных отверстий для забора воздуха, диаметром 1-2 см. Без них рабочий цикл дробилки для зерна потеряет в эффективности около 15%.
Со стороны обрезанной части барабана устанавливается сито. Крепят его парой болтов и боковиной от сошника. Чтобы установить подающий бункер с заслонкой, в верхней части рабочей камеры прорезают отверстие 5,5*4,5 см. С помощью заслонки легче контролировать объемы подаваемого на обработку зерна.
К фланцу на основании опоры сразу под ситом сваркой крепится воронка, через которую готовая дробленка будет ссыпаться в подставленную емкость. Дробилка для зерна крепится к прочной раме или столешнице металлическим уголком. С противоположной стороны рамы монтируется электрический узел, состоящий из двигателя, редуктора и цепного привода.
Барабан с молотками для дробилки
Собирать барабан начинают с помещения вала внутрь рабочей камеры, и приваривания к стенкам емкости двух-трех металлических пластин для большей жесткости. В торце вала делается сквозное отверстие под болт-съемник.
Молотки для дробилок делаются из стальных пальцев от зерноуборочной машины: они прочные и тяжелые, а их края уже закалены. На каждую ось вешается по шесть отбойников, а расстояние между ними регулируется съемными шайбами. Если расположить отбойники в параллельных плоскостях, то получается более качественное и быстрое дробление зерна. Фракция помола зависит от ячейки сита.
Калибровка
Для защиты измельчителя от вибраций во время работы необходимо сбалансировать или откалибровать ротор. Вибрации опасны: они могут привести к поломке устройства, а также чреваты вылетанием обрабатываемого материала. Делают балансировку следующим способом: небольшой металлический валик впрессовывается в просверленное внутри вала отверстие, а уже затем ставится ротор в полной сборе. В пластинах ротора высверливаются несколько полостей глубиной в 2-3 мм, что обеспечит равномерную остановку в любом положении.
Дробилка сварная из металла
Эта модель дробильного аппарата для зерна состоит из:
- Рамы,
- Привода,
- Вала с режущим узлом,
- Подающего бункера,
- Защитного короба,
- Калибровочной сетки.
Сборка рамы и привода
Раму рекомендуется изготавливать из прочной трубы с толщиной стенки не менее 4,5 мм. Можно использовать и металлический уголок. Если планируется передвижение аппарата, то на раму крепят пару колес.
Привод состоит из механизма натяжения, пары шкивов и ремней. Все эти материалы покупаются в специализированном магазине. Для этой дробилки одинаково подойдет бензиновый или электрический двигатель. Разница в том, что бензиновый мотор утяжеляет конструкцию, но дает большую мощность. Электрический — легче и проще в обслуживании. Если измельчитель планируется для стационарного использования, то лучше выбрать электрический мотор. Минимальная рекомендуемая мощность двигателя — 2 кВт.
Вал и отбойники
Для изготовления берется диск, диаметром от 35 до 65 см. Диск надевается на вал, а втулка приваривается к его внешней стенке. На фрезу устанавливаются ножи, выточенные на токарном станке из автомобильной рессоры. Длина каждого ножа равна длине рабочей полости на диске. Рекомендуемый угол заточки лезвия — 30°. Во время заточки создается затыловка под углом 2,5 -3°, которая обеспечивает лучший самозахват подаваемого сырья.
Отбойники делаются съемными. Ширина молоткового механизма из четырех отбойников — 9 см. Изготавливают молотки из стального листа толщиной 6 мм. Вал с установленными на него ножами и молотками монтируется на двухрядные подшипники.
Принимающий бункер и корпус
Защитный корпус изготавливается вместе с загрузочным бункером. Размеры зависят от размеров основных рабочих узлов (молотков, фрезы, двигателя). Толщина стенок корпуса должна быть достаточной для того, чтобы выдерживать нагрузки и гасить вибрации двигателя. Если двигатель имеет мощность в 2 кВт, то толщину стенок рекомендуется делать от 4 мм.
Снизу корпуса делается окно для выгрузки готовой дробленки, которое закрывают ситом. Загрузочный бункер можно изготовить из более тонкого металла. Форма приемника для зерна чаще конусообразная или прямоугольная. Для удобства бункер оснащают откидной или съемной крышкой.
Зернодробилка своими руками чертежи
Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.
С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:
как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;
как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;
молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;
зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.
Изготовление основания измельчителя
При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.
Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)
Основание измельчителя состоит из:
1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.
Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.
В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.
Чертеж решета измельчителя
Решето состоит из:
1 – боковой пластины крепления, 2 – решета
Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.
Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.
Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.
Изготовление молоткового барабана
Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.
Рис. 3 Сборочный чертеж молоткового барабана
Молотковый барабан состоит из:
1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане
Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.
Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.
Процесс балансировки дробилки
Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.
Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.
Рис. 4 Балансировка барабана
Балансировочная установка состоит из:
1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.
Зернодробилка своими руками видео
Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!
Зернодробилка своими руками чертежи видео
Сегодня давайте сделаем дробилку для зерна своими руками. Без нее трудно обойтись при введении подсобного хозяйства. Пошаговый мастер клас приспособления смотрим далее.
Для изготовления такой зернодробилки вам понадобится барабан «планетарка». Еще понадобиться лист металла не тоньше 4 миллиметра. Так же нужен трехфазный двигатель с оборотами 3000 об/мин., и мощностью 1кВт. Это если подключать к трехфазной сети. А если переделать и подключить к 220В, то понадобится 2 кВт. Еще необходим загрузочный бак его можно взять из стиральной машинки типа «Донбасс», он из нержавеющей стали, с наклонным дном, то что и необходимо.
Как сделать дробилку для зерна своими руками пошагово
В качестве загрузочного бака я использовал бак от стиральной машины, к которому приварил кусок труби размером 40*60. Чтобы подача зерна каким-то образом могла регулироваться, необходимо немного подрезать стенку от трубы и вставить заслонку. Чтобы закрепить электродвигатель нужно вырезать отверстие в листе. Также делаем отверстие для вала двигателя. То же самое делаем для загрузки зерна, но таким образом, чтобы отверстие было как можно ближе центру.
Ножи я сделал из полос от жатки комбайна. Фланец необходимо выточить такой же высоты, как и барабан, а уже после этого приварить ножи. Их должно быть 8, на каждый ряд по 4 штуки. Расстояние между ними — 1 см. Каждый нож заточен под углом 45˚. Нижние ножи затачиваются таким образом, чтобы зерно подбрасывалось вверх. При вращении барабана зерно попадает в решето.
Бункер для загрузки зерна приваривается к листу, где заранее вырезаются отверстия. Чтобы приварить барабан, нужно тщательно зачистить лист. Двигатель прикрепляем болтами. Напрессованный фланец также фиксируется болтом на валу двигателя. Барабан можно приварить к листу с помощью полуавтомата. Стежки должны быть не очень большие. Ножи также должны находиться на одном уровне с барабаном. Барабан необходимо закрыть решетом. За основу взял внешний диаметр барабана. Этот агрегат может прослужить многие годы. Единственное, что нужно время от времени менять – это решето, которое может протереться. Также могут поизноситься ножи.
Дробилка для зерна видео
Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.
Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.
Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.
Для изготовления дробилки понадобится:
- Электродвигатель мощностью около 1 кВт.
- Листовой металл толщиной 3 мм.
- Калёная сталь для ножа.
- Болты, гайки, шайбы, гроверы — М8.
- Металлическая бочка или ёмкость подходящих размеров.
- Болгарка с отрезным кругом.
- Электродрель.
- Шлифовальный станок.
- Сварочный аппарат.
- Слесарный инструмент.
Самодельная зернодробилка: схема.
Зернодробилка состоит из таких узлов:
- Задвижка для регулирования подачи зерна в рабочую камеру.
- Бункер для зерна.
- Кнопка включения-выключения электродвигателя.
- Электродвигатель.
- Втулка.
- Ось.
- Шайба.
- Гайка.
- Винт.
- Основание.
- Корпус рабочей камеры.
- Ёмкость для измельчённого зерна.
- Болт.
- Гайка.
- Металлическая сетка (решето).
Схема рабочей камеры дробилки.
Изготовление самодельной зернодробилки.
Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.
Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.
Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.
Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.
Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.
Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.
Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.
Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.
Принцип работы самодельной зернодробилки.
Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.
Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.
Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.
Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.
При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.
Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.
Устройство зернодробилки видео.

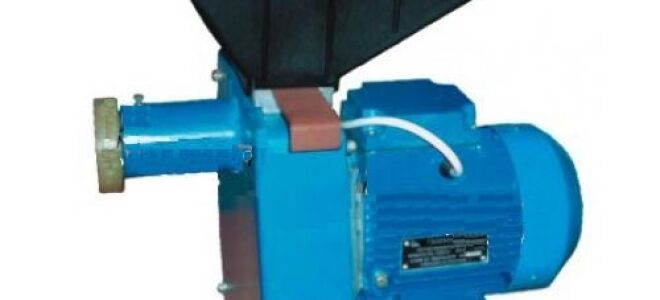

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.
Устройство зернодробилки – конструктивные особенности машины
Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.
Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.
Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.
Виды домашних зернодробилок – классификация агрегатов
Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.
По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:
- Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
- Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
- Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
- Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.
Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:
- Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
- Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
- Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.
Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.
Какая зернодробилка лучше – молотковая или роторная?
Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.
Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.
Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.
Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.
Как выбрать зернодробилку – советы экспертов
Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:
- Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
- Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
- Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.
Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.
Рейтинг зернодробилок по качеству – что предлагает рынок?
На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.
На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.
Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.
Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.
Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.
Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.
Как сделать дробилку для зерна своими руками – изучаем алгоритм
Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.
Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:
- Плоскогубцы;
- Дрель с насадками по работе с металлом и деревом;
- Тиски;
- Гаечные ключи.
Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.
Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:
- Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
- Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
- Корпус болгарки зафиксируйте болтами и скобами;
- Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
- Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
- В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.
Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.
Чертежи самодельной зернодробилки: схемы сборки
Для измельчения зерна народные умельцы в качестве зернодробилки уже давно приспособили болгарку и даже стиральную машинку, с устройством которых вы уже ознакомились в предыдущих статьях, теперь мы рассмотрим чертежи для изготовления зернодробилки молоткового типа.
Чем удобна зернодробилка молоткового типа? В первую очередь хорошей производительностью, чтобы перемолоть ведро зерна на такой мельнице понадобится всего пару минут.
Схема самодельной зернодробилки.
На рисунке предоставлен общий вид и схема зернодробилки.
- Бункер для засыпки зерна.
- Задвижка.
- Рабочая камера.
- Подкос.
- Кнопка включения двигателя.
- Электродвигатель 3 кВт, 3 фазный на 3000 об/мин.
- Рама зернодробилки.
- Бункер для молотого зерна.
- Шкив ведущий.
- Ремни клиновидные (2 шт.).
- Шкив.
- Вал.
- Подшипник опорный (2 шт.).
- Площадка.
- Площадка для вала.
- Площадка под электродвигатель.
Изготовление самодельной зернодробилки чертежи.
Следует уточнить, что в этой самодельной зернодробилке использованы несколько деталей от сельхозтехники:
Тормозной барабан от трактора ДТ 75 – (из него сделана камера для дробилки).
Пластины от режущего механизма зерноуборочного комбайна – (сделаны молотки для дробилки).
Диск со ступицей и подшипником сошника от сеялки (сделан фланец основания зернодробилки).
Чертежи барабана зернодробилки.
- – фланец (диск сошника).
- – ступица диска с подшипником.
- – зубчатый барабан.
- – фланец основания.
- – фланец барабана.
- – электродвигатель.
- – пластина решета.
- – дуга опорная.
- – уголок 45 х 45 мм.
- – отверстие для молотого зерна.
- – болт М8, гайка (2 шт.).
- – валы электродвигателя.
На токарном станке нужно доработать тормозной барабан, расточить барабан изнутри, сделать внутренний диаметр – 285 мм, глубину барабана — 65 мм. Также нужно в барабане вырезать боковое отверстие под решето.
Доработка фланца – фланец стачивается до диаметра 282 мм.
Чертёж решета зернодробилки.
Как показано на рисунке решето зернодробилки состоит из полукруга с отверстиями и боковой пластины с отверстиями под крепление болтами к барабану. Размер отверстий решета 3 – 3,5 мм, от размера отверстий будет зависеть размер помола зерна.
Чертежи молоткового барабана зернодробилки.
Процесс дробления зерна осуществляется вращающимся молотковым барабаном который состоит из таких элементов:
- – Стопорный болт М10.
- – Пластина (2шт).
- – Молоток.
- – Шайба (10х22 мм).
- – Шплинт (3 мм).
- – Ось.
- – Вал.
Схема приспособления для балансировки молоткового барабана зернодробилки.
Ротор зернодробилки нужно обязательно отбалансировать, при вращении ротор должен равномерно останавливаться из любых положений и не раскачиваться при остановке. Сделать балансировку можно путём высверливания металла в пластинах ротора чтобы облегчить его в местах где вес металла больше.
Чтобы отбалансировать ротор можно сделать простое приспособление как показано на рисунке.
Схема балансировки ротора.
- Вал.
- Боковая пластина ротора.
- Ось со шплинтом для крепления молотков.
- Стопорный болт.
- Металлическая пластина.
- Деревянная стойка приспособления для балансировки.
- Деревянное основание приспособления балансировки.
Чертежи рамы зернодробилки.
Зернодробилка монтируется на раму, на рисунке показаны чертежи рамы, для изготовления рамы использован металлический уголок 50 х 50 мм.
- Стойка (уголок 50х50 мм, 4 шт.).
- Царга (2 шт.).
- Обвязка.
- Площадка приводного вала.
- Поперечина.
- Площадка.
- Площадка под электродвигатель.
- Поперечина нижняя (2 шт.).
Рекомендую посмотреть видео где показано устройство зернодробилки молоткового типа и её работа.
Дробилка для зерна — устройство, виды, изготовление своими руками

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.
Устройство зернодробилки – конструктивные особенности машины
Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.
Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.
Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.
Виды домашних зернодробилок – классификация агрегатов
Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.
По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:
- Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
- Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
- Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
- Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.
Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:
- Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
- Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
- Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.
Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.
Какая зернодробилка лучше – молотковая или роторная?
Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.
Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.
Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.
Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.
Как выбрать зернодробилку – советы экспертов
Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:
- Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
- Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
- Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.
Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.
Рейтинг зернодробилок по качеству – что предлагает рынок?
На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.
На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.
Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.
Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.
Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.
Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.
Как сделать дробилку для зерна своими руками – изучаем алгоритм
Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.
Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:
- Плоскогубцы;
- Дрель с насадками по работе с металлом и деревом;
- Тиски;
- Гаечные ключи.
Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.
Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:
- Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
- Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
- Корпус болгарки зафиксируйте болтами и скобами;
- Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
- Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
- В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.
Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.
