Дренаж вокруг бани своими руками

Дренажная система состоит из целого комплекса устройств, в который входят скважины, трубы и каналы. Весь этот комплекс предназначается для того, чтобы отводить лишнюю воду и с земельного участка, и от зданий и сооружений, находящихся на нем. Также высоко залегающий пласт грунтовых вод неблаготворно влияет на развитие и рост некоторых растений.

Любая система отвода и сбора воды решает не только проблему переизбытка влаги, но еще и противостоит ее появлению в принципе. Если в числе построек на участке имеется баня, то такие неприятности, как застой воды, появление со временем неприятного запаха и плесени не возникнут у того, кто своевременно сделает дренаж для бани, который в большем количестве случаев можно провести своими руками.Схема отвода воды из бани

Уже на стадии проектирования следует продумывать дренаж для бани, учитывая все элементы, которые даже в малейшей степени будут влиять на эффективность отвода воды. Нужно учесть следующее:

  • какой тип почвы;
  • примерная глубина промерзания грунта в холодный период года;
  • частота эксплуатации бани и ее размеры;
  • какого типа будет пол;
  • есть ли на участке канализационная система;
  • можно ли подключиться к стационарной системе канализации.

Тип почвы — важный показатель, от которого зависит в дальнейшем необходимость обустройства колодца или выгребной ямы. Для песчаной почвы больше подойдет колодец, а выгребную яму устраивают, если на участке почва глинистая.

От глубины промерзания почвы зависит глубина системы слива, которая не должна промерзнуть во избежание повреждения. Также важно, насколько часто баня используется, и какие размеры имеет. Чем больше площадь бани, тем сложнее будет схема дренажа. Обычно большие размеры бани изначально предполагают, что есть возможность дренажную систему соединить с общей системой удаления сточных вод из дома или со стационарной канализацией.

Особенности конструкции пола также определяют систему дренажа для бани. Для деревянного пола нужно сделать специальную яму для воды с уклоном, стенки которой забетонировать и сверху накрыть досками. Бетонные полы в бане делают наклонными к центру, где устроен сток.

Как выбрать дренажную систему для бани

Баня должна быть обязательно подключена к дренажной системе, которая обеспечит отвод воды, и не позволит ей застаиваться, цвести и оказывать пагубное влияние на строительные конструкции. В данном случае неважно, из блоков баня построена или из цельного бруса. Без дренажной системы строительные материалы в любом случае начнут разрушаться, вопрос лишь в том: раньше или позже. Для того, чтобы как можно дольше сохранить в хорошем состоянии помещение бани, нужно правильно выбрать вид дренажа из существующих нескольких вариантов:Выгребная яма

  • самый простой и часто применяемый вид дренажа, который можно осуществить своими руками – открытый способ отвода. Этому виду канализации много лет, но и сегодня он остается эффективным, особенно в тех местах, где близко к участку расположен водоем, который нельзя загрязнять сточными водами;
  • способ отвода в выгребную яму также несложен, и его можно сделать своими руками, поскольку достаточно выкопать яму рядом с баней и в нее направить сточные воды. Удалять воду из ямы можно по-разному, заказывая специальный ассенизационный автомобиль или вычерпывая накопившиеся стоки самостоятельно;
  • самый современный способ – это установка дренажного колодца для сбора воды. Это та же выгребная яма, только с емкостью для очистки воды. Очистные фильтры делают из разных материалов (щебень, гравий, песок). Выбранным материалом заполняют колодец, где вода очищается и одновременно увлажняет грунт;
  • для очистки воды используется также септик, который представляет собой емкость из пластмассы, разделенную на несколько отсеков. Вода проходит через отсеки и поступательно очищается. Это один из самых эффективных видов дренажа, позволяющий использовать воду несколько раз.

Типы дренажных систем

От условий, в которых построена баня, зависит тип дренажной системы, которая может быть трех видов:

  • напорная канализация;
  • безнапорная канализация;
  • система, связанная со стационарным вводом и выводом.

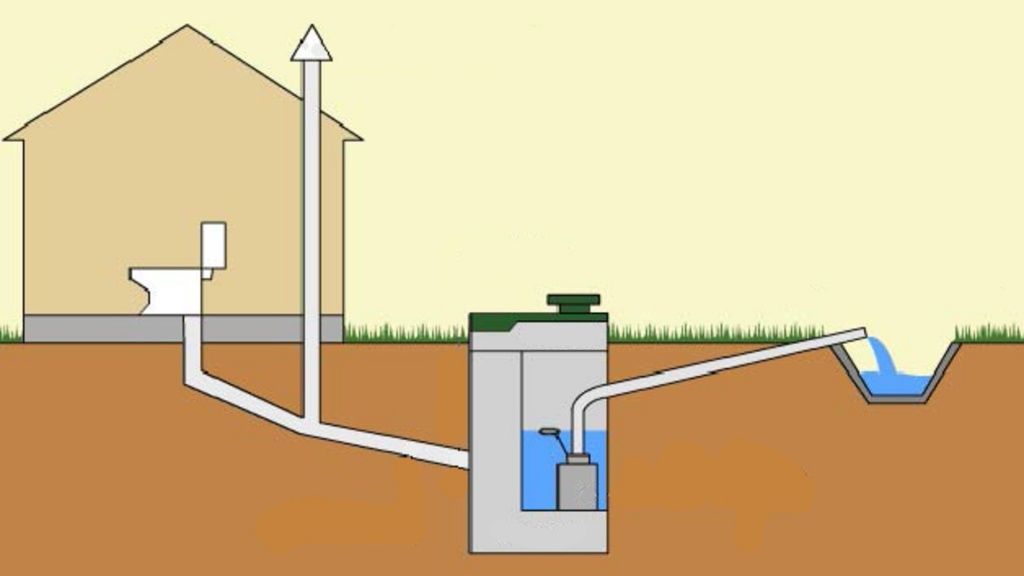

Напорная система канализации предполагает, что по проложенным трубам вода попадает в систему отстойников, из которых перекачивается и поступательно очищается. Такой дренаж под баней используется в том случае, если помещение бани построено на территории, которая имеет резкие ландшафтные перепады, и нет возможности по всей длине траншеи выдержать нужный угол уклона.

Безнапорный вид канализации устраивается тогда, когда по всей длине выдержан угол наклона и вода может беспрепятственно стекать естественным путем. Этот способ наиболее дешевый, требующий соблюдения только одного условия – правильности выбора уклона для труб и для пола в бане. Если выбрать неправильный угол, трубы будут засоряться, а вода застаиваться.

Система дренажа, связанная с централизованной канализацией, наиболее эффективно позволяет организовать отвод сточных вод. Этот тип дренажа может в себе сочетать, как напорный, так и безнапорный виды канализации. На дачных участках, особенно на значительном отдалении от централизованных магистралей, такой тип дренажа — большая редкость.

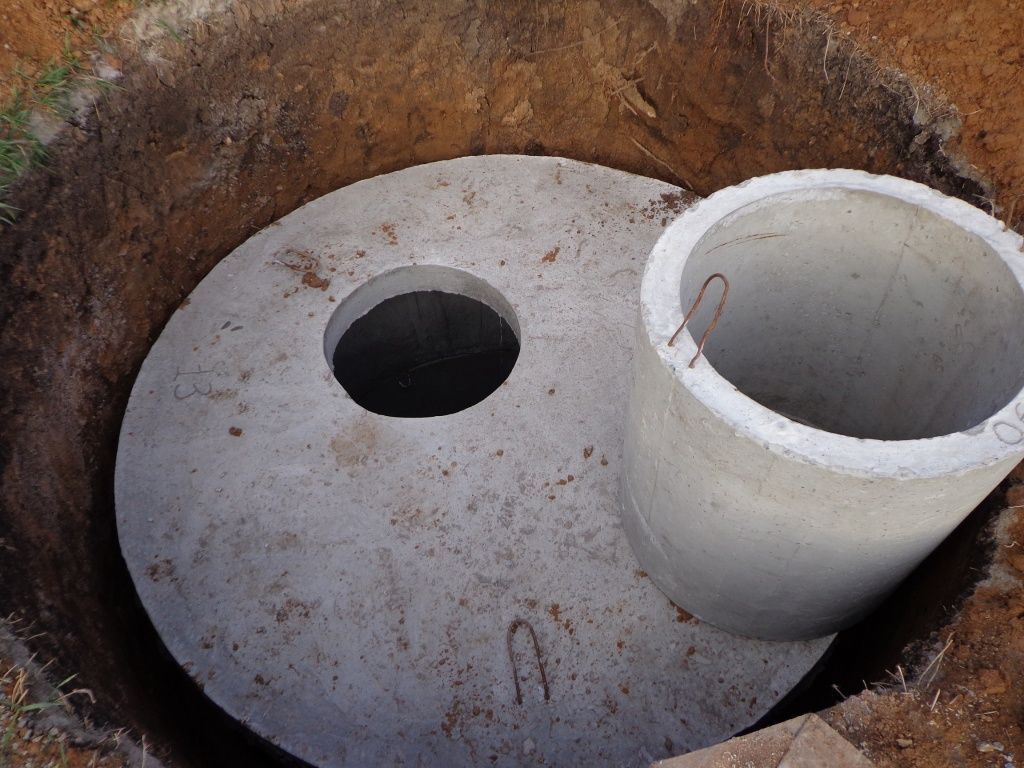

Как построить дренажный колодец для стока воды

Тип дренажной системы во многом зависит от размера помещения бани и интенсивности ее использования. Если площадь невелика, а помещение рассчитано на несколько человек, то дорогостоящая дренажная система не понадобится. Достаточно сделать простой отвод воды и ее уход в землю. Чтобы сделать такую Гравий

систему, недалеко от помещения бани обустраивается дренажный колодец. Глубина колодца зависит от степени промерзания грунта. Обычно глубину колодца делают в два раза больше отметки промерзания почвы. Дренажный колодец можно сделать своими руками и порядок работ выглядит примерно следующим образом:

  • дно выкладывается 10-сантиметровым слоем глины, и она же используется вокруг фундамента бани и траншеи для стока воды;
  • глину нужно разровнять вдоль траншеи и придать ей вид желоба с уклоном в сторону стока;
  • на глиняный настил нужно насыпать керамзит толщиной слоя около 0,5 метров. Керамзит можно заменить смесью песка с гравием. Таким образом, выглядит дренаж;
  • поверх насыпается слой земли, который нужно уплотнить;
  • чтобы сточная труба не промерзала, ее надо утеплить.

Недорогой способ дренажа своими руками станет еще эффективнее, если вовремя чистить от засорения гравий и песок. На песчаном грунте дренаж производить еще проще, поскольку вместо колодца можно сделать горизонтальную дренажную подушку, которая представляет собой траншею, глубиной 1 метр и шириной 30 сантиметров. Дно траншеи можно выложить слоем щебня (примерно 20 сантиметров), который поверх следует засыпать землей.

Есть еще несложный метод устройства дренажного колодца для бани. На расстоянии полутора-двух метров от бани нужно вкопать в землю несколько использованных покрышек от автомобиля (обычно хватает шести), укладывая их одна на другую, как кольца в колодце. В верхнюю покрышку нужно ввести конец сливной трубы сбоку. Диаметр колодца зависит от диаметра покрышек, но в любом случае, они хорошо укрепят стенки колодца. Сооружение можно накрыть и засыпать  вокруг землей.

В качестве сливных труб для бани используются полиэтиленовые, которые достаточно прочны и относительно дешевы. Металл использовать нежелательно, поскольку коррозия слишком быстро приведет такой дренаж в негодность. Можно установить вокруг чугунные трубы, минимальный диаметр которых должен быть 0,5 сантиметров, но чем больше, тем лучше, особенно, если к ним нужно будет подсоединять оборудование.

На протяжении всей системы канализации обязательно должен быть специальный колодец для осмотра и очистки, который накрывается двойной крышкой, нижняя часть утепляется на зимний период, верхняя засыпается грунтом. Такой колодец называется смотровым.

Дренажная система для бани большого размера

Для маленькой бани, посещаемой нерегулярно, достаточно и сливной ямы под фундаментом. Для большой бани нужно использовать трубу, конец которой необходимо вывести в дренажный колодец. Труба должна идти ниже уровня промерзания грунта. Также можно использовать оба способа, один применяя для зимнего периода, второй оставляя на лето. Чтобы использовать воду для других целей (полив огорода) можно использовать септик в отстойнике, который сможет эффективно не только очистить воду, но и распределить ее по трубопроводам для орошения.

Но самый сложный и дорогостоящий способ отвода воды и ее очистки – это применение в колодце биологических фильтров. Он состоит из шлака, щебня и битого кирпича.

Какой дренаж нужен для круглогодично используемой бани

Если баня используется круглогодично, то система канализации должна быть построена с учетом различия сезонов. Для этого необходимо:

  • трубы прокладывать ниже уровня промерзания грунта;
  • дренаж должен быть по уровню выше пояса промерзания и уложен так, чтобы сточные воды беспрепятственно проходили, не застаиваясь в колодце;
  • если пол деревянный, он должен быть тщательно подогнан и иметь обязательный уклон в сторону слива.

Сезонное использование бани и подходящий дренаж

Если баня используется только в летние месяцы и ею пользуется небольшое количество людей (до пяти человек) можно не тратиться на сооружение сложных дренажных конструкций. При условии хорошей пропускной способности грунта, вполне достаточным будет дренаж под баней сделать в виде небольшого котлована, устроив в нем дренажную подушку с прямым в нее стоком.

Дренаж для бани – важный элемент комфортного и здорового отдыха + Видео

Отвод воды является одним из ключевых элементов правильного обустройства, и то, насколько качественно организован дренаж для бани, в дальнейшем решит, насколько комфортным будет пребывание в парной. Там где есть вода, должен быть правильный слив – этому и посвящена данная статья.

Необходимость дренажной системы в бане и её типы

Дренаж – это система труб, каналов, колодцев, скважин и других устройств. Всё это организовывается и устанавливается с целью сбора и отвода излишков воды с земельного участка либо же от сооружений и зданий. Застой воды, как и высокий уровень влаги, является губительным и для растений, и для строений. Поэтому роль дренажной системы сложно переоценить.

Наличие системы слива и отвода стоков не только решает проблему с избытком влаги, но в большинстве случаев предотвращает появление такой проблемы. Так, например, если в бане налажена и хорошо организована система дренажа, то неприятности вроде застоя воды, запаха, появления плесени и грибка будут незнакомы владельцу этой парилки. Дренаж для бани следует продумывать на этапе проектирования здания. На этом этапе необходимо учесть все элементы, которые в дальнейшем повлияют на устройство системы отвода воды:

  • тип почвы;
  • глубина промерзания грунта;
  • размеры бани и частота её эксплуатации;
  • тип напольного покрытия;
  • наличие уже обустроенной канализационной системы на участке;
  • возможность подключения к централизованной системе канализации.

По поводу почвы, здесь нужно учесть, что песчаник хорошо впитывает воду, и в качестве дренажа можно обустроить колодец. В случае глинистых почв уместнее будет устройство выгребной ямы. Также нужно помнить об уровне промерзания почвы и учитывать этот показатель в организации системы слива. Сточные воды не должны замёрзнуть зимой, иначе система будет повреждена.

Размер и частота использования бани напрямую влияют на объём сточных вод. Поэтому этот момент важно предусмотреть заранее, и чем больше баня, тем сложнее будет конструкция дренажа. Удобным вариантом в этом случае будет подведение канализации бани к общей системе удаления стоков из дома или к системе централизованной канализационной системы.

Конструкция пола также повлияет на устройство системы дренажа. Если пол деревянный, то лучше организовать специальную яму для воды с уклоном. Такую яму можно забетонировать и сверху накрыть досками. Если полы в парной бетонные, то лучше сделать так, чтобы имелся уклон к центру для стока воды.

Как выбрать дренажную систему для бани?

Наличие дренажа в бане является необходимой мерой. Отвод воды позволит избежать не только дискомфорта, связанного с её застоем, но и разрушения стройматериалов. Будь то баня из бруса или баня из шлакоблоков, влага со временем начнёт создавать некоторые проблемы. И чтобы сохранить здание парной в хорошем состоянии нужно правильно подобрать вид дренажа.

Выбирать систему отвода воды можно из нескольких вариантов:

  • открытый способ отвода. Это самый простой и примитивный вариант организации стока в ближайшую реку или ручей. Такой вид канализации использовался нашими предками, когда бани были общественными и их ставили на берегу рек. Но сегодня такой способ является не эффективным, так как не многие имеют на участке водоём, да и загрязнять его мыльными стоками было бы нерационально.
  • отвод в выгребную яму. Этот способ весьма простой и распространённый. Требует наличия ямы вблизи бани, в которую будут сливаться стоки. Но так как вода из ямы сама по себе никуда не денется, её нужно удалять. Вычищать можно вручную с помощью, например, вёдер или прибегнуть к услугам ассенизаторов. В первом варианте нужно иметь место, куда будет сливаться вода (овраг, канава и т.д.), а за второй нужно будет немало заплатить.
  • обустройство дренажного колодца. Это уже более современный и цивилизованный метод сбора воды. Суть этого метода состоит в том, что это уже не просто яма, а ёмкость для очистки воды. Проходя через различные слои (щебень, гравий, песок и т.п.), которыми заполнен колодец, вода очищается и увлажняет грунт в радиусе десятка метров.
  • установка септика. С помощью септика можно очистить воду да максимального показателя. Септик – это современный вид очистки сточных вод, представляющий собой пластмассовую ёмкость с несколькими отсеками. Вода пропускается через эти отсеки и становится чистой и пригодной для полива сада и огорода. Это очень эффективный вариант для организации дренажа, так как позволяет вторично использовать воду (хотя и весьма дорогостоящий).

Дренажная система также может быть нескольких типов, выбор того или иного будет зависеть от условий, в которых сооружается баня. Здесь всего три варианта:

  • напорная канализация;
  • безнапорная;
  • связанная с централизованной системой канализации.

При напорной системе вода по трубам попадает в отстойники, а оттуда перекачивается и очищается. Такой тип дренажа используется в случае, когда помещение парной находится ниже уровня грунта, когда на территории имеются резкие рельефные перепады, нет возможности вырыть траншеи под необходимым уклоном или же на участке большая плотность застроек.

При безнапорном варианте вода стекает по наклонным трубам естественным путём. Простой и экономный метод, требующий правильной организации. Главное в этой системе: правильно выбрать уклон как для труб, которые отводят стоки, так и для пола в бане. При недостаточном уклоне трубы будут часто засоряться, что приведёт к появлению неприятного запаха.

Дренаж, связанный с централизованной канализацией позволяет без усилий избавляться от сточных вод. При этом этот тип организации отвода стоков может быть напорным и безнапорным. Эффективный, простой и экономный способ, но редко доступный в дачных посёлках.

Дренаж для бани: инструкции по выполнению

Система слива и сбора воды является вопросом, решение которого зависит от множества факторов. Поэтому представленная ниже схема устройства канализации дренажного типа для бани будет общей, и требующей доработки деталей для каждого конкретного строительного проекта. Пошаговая инструкция устройства дренажа в бане выглядит следующим образом:

Как сделать дренаж для бани — пошаговая схема

Шаг 1: Выкапывание ямы

Яма пригодится и для дренажного колодца, и для септика, и, соответственно, для выгребной ямы. Её нужно выкопать рядом с помещением парной. На этом этапе важно учесть объёмы сточных вод, т.е. на сколько человек рассчитана баня. От этого показателя будет зависеть размер ямы. На семью из 3–4 человек вполне достаточно ямы размером метр на метр. Глубина колодца будет зависеть от глубины промерзания грунта и должна быть достаточной, чтобы вода не замерзала зимой.

Яма должна находиться вблизи бани, но достаточно далеко от фундаментов других сооружений на участке.

Шаг 2: Обустройство ямы

Если это выгребная яма, то можно забетонировать её дно и стенки. Стенки и дно колодца можно смазать глиняным раствором, а далее организовать какую-то ёмкость: из автомобильных покрышек, из железобетонных колец, готовой пластикой формы или септика.

Шаг 3: Выкапывание и обустройство траншей

Траншеи необходимы для труб, по которым будут стекать стоки. Их нужно выкапывать под наклоном к яме и с учётом глубины промерзания грунта. Если уже приходилось делать дренаж участка своими руками, то наверняка известно, что их также необходимо забетонировать либо же покрыть глинистым раствором, а трубы в дальнейшем утеплить.

Шаг 4: Засыпка дренажного колодца

Этот этап предназначен уже только для дренажного колодца, ёмкость которого нужно заполнить материалами, имеющими дренажные свойства: песок, керамзит, гравий, щебень и другие. Слой материалов должен быть чуть выше, чем линия промерзания (примерно 50–60 см от дна). Сверху колодец засыпается землёй и плотно утрамбовывается. Такие материалы, как песок и гравий, скапливают на себе мыльную жидкость, поэтому необходимо проводить периодическую чистку колодца.



Как сделать слив в деревянной бане?

ОТ ЧЕГО ЗАВИСИТ ВЫБОР СЛИВА?

Существует несколько видов слива в деревянной бане, каждый из которых имеет свои особенности изготовления и применения. Выбор подходящего типа зависит от разновидности пола в помещении: протекающего или непротекающего. Первый вариант предполагает изготовление специальной тары для водосбора, откуда стоки будут сливаться в канализацию, второй – предусматривает оборудование наклонного пола, желобов и трапов, предназначенных для вывода воды.


ТИПЫ СЛИВНОЙ СИСТЕМЫ

Любой вариант сливной системы должен быть изготовлен до укладки полов.


ДРЕНАЖ

Наиболее простой способ вывода стоков, заключающийся в их сливе непосредственно в грунт под баней. Его изготовление имеет свои ограничения:

  • Дренажный слив не рекомендуется выполнять при наличии ленточного либо плитного фундаментов, которые начнут разрушаться при частом воздействии воды;
  • Если грунт под сооружением содержит большой объем глины, то она будет препятствовать естественному выводу жидкости;
  • Если баня стоит на наклонном участке, то вода под фундаментом может вызвать подвижки грунта, что негативно скажется на надежности постройки;

Все перечисленные факторы требуют установки канализационных труб и системы грунтовой фильтрации.

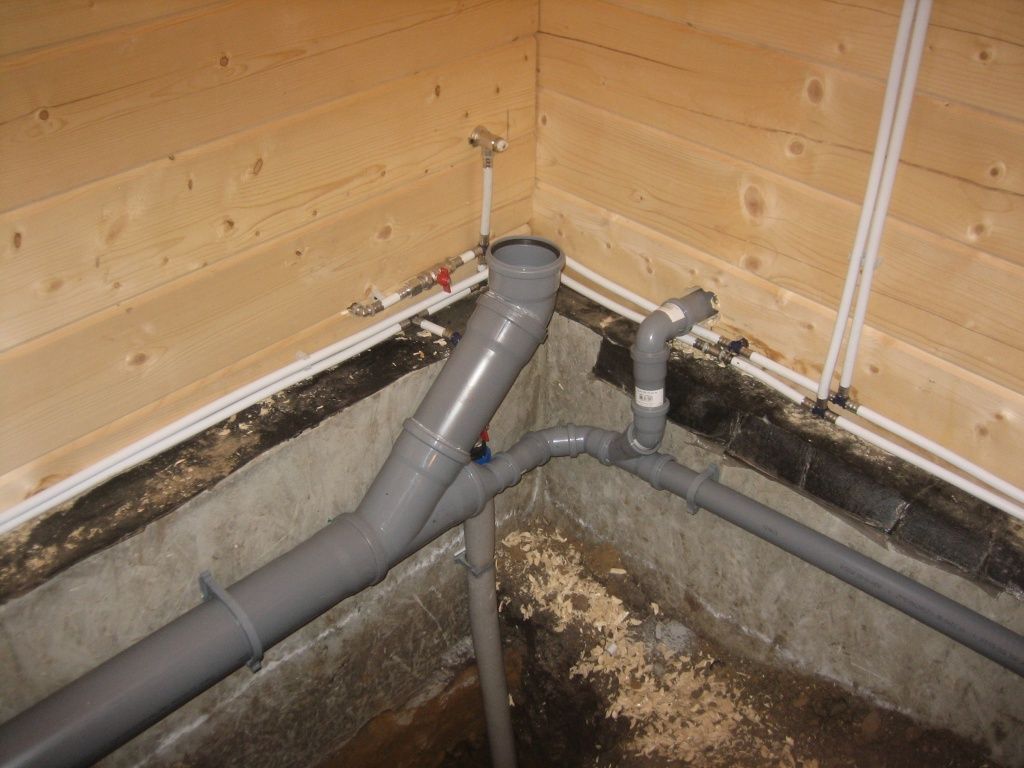

Обустройство канализационной системы

Общая схема установки канализационных труб выглядит так:

  1. Подготовить канавки под трубы глубиной 50-60 см с наклоном в пару сантиметров на каждый метр длины.
  2. Дно засыпать песком (15 см в высоту) и утрамбовать, следя за уклоном.
  3. Уложить трубы и выполнить все предусмотренные соединения.3.jpg
  4. При наличии в бане туалета установить выводной стояк, закрепив его на стене спецхомутами. Для выполнения возле него вентиляции нужно вывести трубу наверх и продлить ее над крышей или срезать стояк чуть выше саноборудования и зафиксировать обратную заслонку.
  5. Застелить пол.
  6. Закрыть канализацию решетчатыми желобами либо трапами. Эти детали необходимы для обеспечения свободного стока использованной жидкости и задержания крупных частей грязи, способных засорить систему.

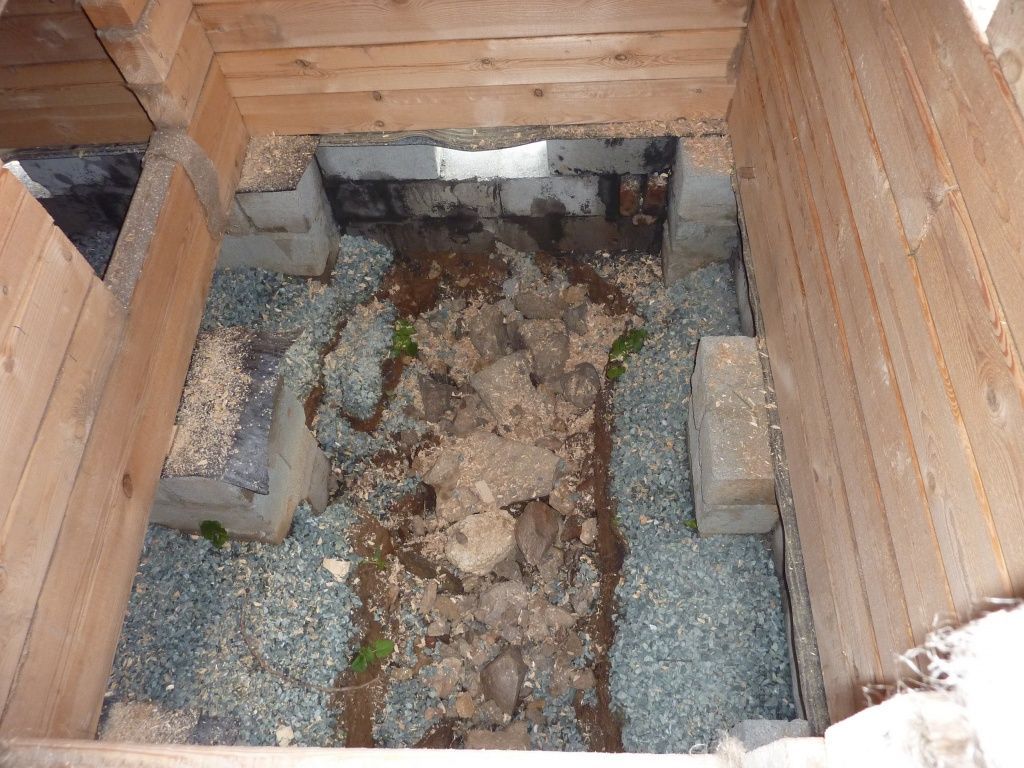

ПРИЯМОК

Так называют внушительное углубление, выкопанное непосредственно под полом в моечной. На низ такой ямы укладывают фильтрат, который пропуская через себя стоки, очищает их и выводит в нижние грунтовые слои.


Среди преимуществ подобной системы выделяют минимальные затраты на изготовление и отсутствие необходимости в установки трубопровода. К недочетам относят небольшие пропускные способности, невозможность монтажа при наличии под баней плитного основания, предназначение только для грунтов с хорошей впитываемостью.


ГРУНТОВОЕ ОЧИЩЕНИЕ

Еще один вариант слива для деревянной бани, представляющий соединение септика и проложенных под уклоном труб для вывода очищенной воды. К плюсам можно отнести автономность действия, возможность использования при изготовлении полноценной выводной системы с несколькими местами для водосбора. Кроме того, при наличии анаэробного септика грунтовая фильтрация может очищать даже самые загрязненные стоки.


К отрицательным характеристикам такого слива относят необходимость дополнительного места под конструкцию, трудоемкость обустройства, большой объем земляных работ, немалые траты на оборудование и «расходники».


СЛИВНОЙ КОЛОДЕЦ

Это герметичная емкость для приема и накапливания грязной воды из бани. Для опустошения сливной конструкции вызывают специальную машину. Плюсы: простота изготовления, отсутствие необходимости в спецуходе, доступная цена. Минусы: расходы на услуги ассенизаторской службы, необходимость обеспечения доступа техники к колодцу. Здесь же нужно понимать, что емкость должна быть установлена в наиболее низком месте участка.

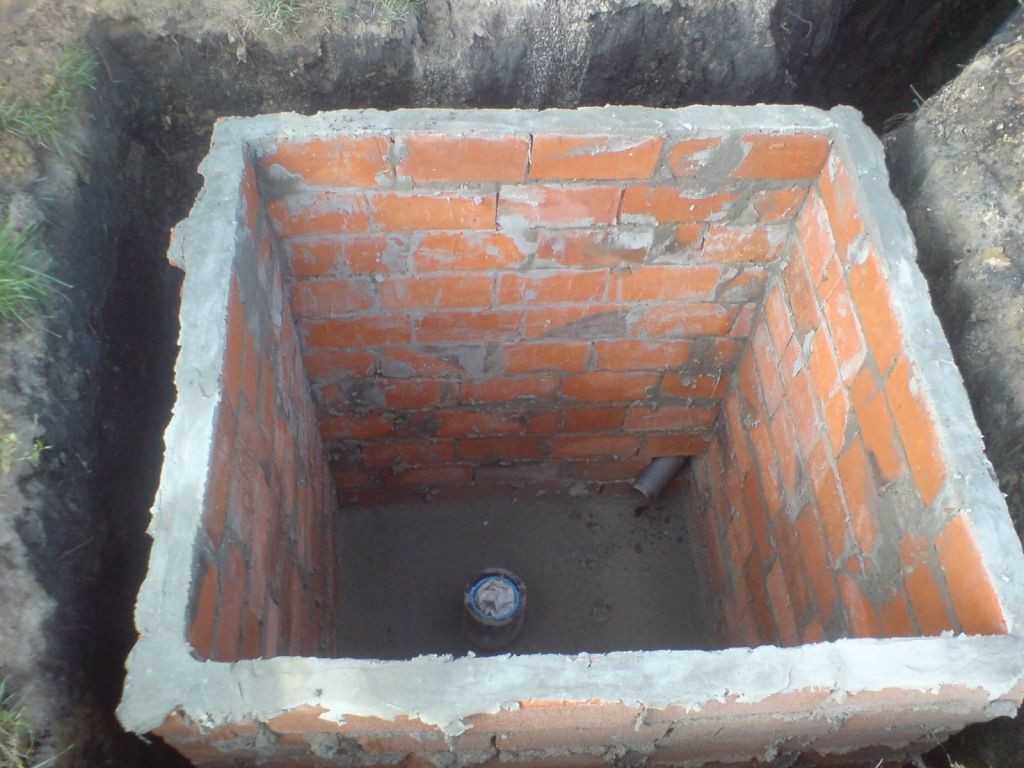

МОНТАЖ СЛИВНОГО КОЛОДЦА

Колодец для приема использованной жидкости может быть выполнен из разных материалов: пластиковой или железной тары, железобетонных колец, бетона либо кирпича.

При самостоятельном обустройстве такой конструкции лучше использовать последний вариант:

  1. Работы начинают с определения удобной территории, расположенной в наиболее низкой точке участка с удобным подъездом ассенизаторского оборудования.
  2. Затем нужно выкопать яму с ровными стенками.
  3. Забетонировать днище получившегося углубления либо уложить плиту из железобетона.7.jpg
  4. Выложить стены из красного кирпича (нового или уже побывавшего в употреблении). В качестве сцепляющего раствора использовать смесь песка и глины. Выполнить кладку стандартным способом: со смещением каждого элемента наполовину во всех последующих рядах. Минимальная толщина стенки – 25 см. С одной из сторон необходимо зафиксировать входную трубу, предназначенную для поступления стоков.
  5. Загерметизировать конструкцию. Так как кирпичное полотно частично пропускает воду, его необходимо обработать герметиком (битумной мастикой либо похожим составом).
  6. Установить перекрытие. Для этой цели лучше использовать железобетон. Верх углубления должен быть закрыт на 30 см с каждой стороны. Проход для дальнейшей откачки необходимо расположить над местом, где сделан наклон днища. Перекрытие выполняют в несколько раз. Начальный слой бетона (5-7 см) заливают в подготовленную опалубку, затем накладывают металлические стержни, заливают повторный бетонный слой и оставляют до полного застывания.
  7. Зафиксировать люк. Спрятать перекрытие под пленкой и слоем земли, оставив снаружи лишь крышку.

ЗАКЛЮЧЕНИЕ

8.jpgПравильно и грамотно сделанный слив в деревянной бане продлит срок службы строения и сделает его работу более функциональной. Качественная канализационная система способна сберечь постройку от негативного влажного воздействия и защитить участок от загрязнения сточными водами.

Опубликовано: 2016-10-06 г. Обновлено: 2018-01-03 г.

Дренаж фундамента в бане, как делать правильно

Площадку подготовили, сейчас делаем углубление под дренаж. Лучше дренаж заложить пониже. Потом вся эта дренажная яма по периметру будет идти в септик, который уже будет с чистой водой.


И из него уже я буду выкачивать воду или в дренаж, который возле дома идет в дренажную траншею, или может тут на месте буду на землю пускать. Это еще потом посмотрю.


По диагоналям периметр фундамента отмерили, поставили колышки. И от периметра еще закладываем где-то по 80-100 см на отмостку. Как только дренаж докопаем, постелим геотекстиль и будем песчаную подушку делать.



Вот он — выкопанный дренаж.

Как вообще работает дренаж в бане?

Вода если сверху будет идти, вся вниз в дренажный канал спускается. В песке будет труба лежать.

Щебенку я сыпать не буду.

Во-первых, это дорого достаточно.

Во-вторых, по песку все точно также отлично работает.

Тем более здесь не естественный ход воды будет, а она будет из септика откачиваться. Здесь будет нижняя точка и вода вся сюда будет спускаться по периметру. Потом будет уходить в септик и уже из септика откачиваться.



Сейчас застилаем геотекстиль, кладем дренажную трубу, засыпаем все песком. Вот как это все выглядит.


Вот этот ров по всем углам, по всему периметру идет под уклоном. В нем будет дренажная труба лежать. Уклон в ту сторону, где у меня второй септик будет. И там я еще поставлю колодец, чтобы был виден уровень воды. И чтобы был доступ, если прочистка понадобится.


Но на примере дома: три года у меня уже дренаж стоит, но из-за того, что сток весь идет не через колодцы приемные, а через землю фильтруется — то вода в дренажной трубе получается чистая и никого засорения, думаю, там не будет.




Еще важный момент. Яма — подушка под фундамент — от уровня земли где-то 30 см вниз получилась. И от уровня подушки дренажная канава еще плюс 15 см. То есть где-то 45 см от уровня земли.


Мы делали его по глине. Докапывали до глины и на этом останавливались. Потому что глина уже воду вообще не пропускает.


Такой момент: прежде, чем копать дренажную траншею и закладывать трубу, мы колышками обозначили пятно застройки. Чтобы потом сразу заложить расстояние от фундамента до дренажной трубы. То есть нашу отмостку.




Где-то 80 см она у меня получилась. Вот она:

Вот здесь будет перепад высот идти.

То есть, вот здесь будет отстойник, в котором при необходимости можно будет все это прочистить. Дальше уже это все будет в септик уходить. И уже оттуда колодцем откачиваться будет вода.



Вот так выглядит дренажный колодец.

Две трубы от фундамента здесь чуть повыше на уровне. А та, которая идет к септику — она чуть пониже.

Вот как это изнутри выглядит.


По-хорошему, такие дренажные колодцы нужно делать в каждом углу фундамента 9 то есть там, где труба имеет загиб.



Но учитывая, что метр трубы стоит 1200 руб, и на четыре угла это обошлось бы в 4800 руб, для бани это не совсем актуально. Если делать дренаж своими руками для дома, то лучше такие колодцы ставить по каждому углу.




ВИДЕО

Так же смотрите

Какой должна быть правильная канализация: что для этого нужно и как ее сделать самому
Расскажу как своими руками правильно провести канализацию и вентиляцию на примере собственной бани
В этой статье я расскажу где лучше выбирать стройматериалы и на что обращать внимание при покупке

Как сделать слив воды в бане с деревянными полами


Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Содержание статьи

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

  • отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
  • канализация необходима в моечной комнате, реже в парилке;
  • при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
  • максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
  • бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
  • чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

  • протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

    Пол в бане протекающий.

  • сплошной – классическая доска шпунтованная, но уложенная по лагам, имеющим общий уклон в сторону трапа канализации;

    Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

  • пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

    Пол по грунту с вмурованным трапом.

  • деревянное перекрытие по балкам – чаще внутри висячего ростверка.

    Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

  • сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
  • протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.

    Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

  • моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
  • влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
  • даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

  • настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;

    Традиционный протекающий пол.

  • поддоны из бруска, укладывающиеся на основание в момент эксплуатации бани, затем убирающиеся на просушку;

    Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

  • мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;

    Воронка сливная из мембраны.

  • воронка из жести – аналогично предыдущему варианту, только вместо эластичной мембраны используется жесткая листовая сталь с фальцевыми креплениями;

    Воронка сливная из жести.

  • керамогранит или кафель – этими материалами облицовывают воронку, изготовленную ЦСП или асбестовых листов, уложенных на черновой пол по балкам, методика более пригодна для съемных поддонов с большим шагом обрешетки, так как под разряженными досками капитального пола эти дорогостоящие отделочные материалы практически незаметны.

    Сливная воронка из плитки.

  • бетон – внутри классической стяжки на этапе изготовления создаются уклоны, водоотталкивающие добавки вводятся в бетон при замешивании или конструкционный материал обрабатывается пенетрирующими составами после отвердевания. Можно изготовить на деревянном полу (поверх листов ЦСП) либо на полу по грунту.

    Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

  • пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
  • плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
  • перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.

    Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

  • поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;

    Трап с сухим поплавковым затвором.

  • маятниковые – использован принцип обратного клапана с односторонним направлением потока;

    Трап с сухим маятниковым затвором.

  • с резиновыми манжетами – внутри корпуса установлена тонкостенная эластичная лента, не пропускающая воздух в нормальном положении, превращающаяся в шланг под напором воды.

    Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.



Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая реклама

Самое читаемое

схема своими руками, как сделать правильно дренажный приямок, устройство санузла

Бесперебойную работу системы канализации в бане обеспечит правильно спланированная схема оборудования

Содержание:

    • Как сделать канализацию в бане: выбираем тип
    • Дренажный приямок: основные аспекты устройства
    • Работа своими руками: как правильно сделать канализацию в бане
    • Канализация в бане своими руками: схема
    • Устройство канализации для бани (видео)

Организация бани в доме нуждается в создании необходимой инженерной сети. К этой сети относится и канализация, создание которой очень просто имея некоторые навыки, инструменты и схемы. Применение на практике стандартной схемы канализации может обеспечить бесперебойную работу. Однако перед тем как приступить к организации нужно учесть много факторов, например тип вашего грунта и глубину промерзания, а так же параметры труб и частота эксплуатация бани.

Как сделать канализацию в бане: выбираем тип

Канализационное устройство и тип может быть различным. Для того чтобы все было максимально подходящим под конкретные требования, нужно учесть определенные показатели.

Вид применяемой канализационной системы зависит от грунта на участке

Среди основных выделяют 6:

  • Грунт на участке;
  • Наличие канализации в доме;
  • Промерзание почвы в зимний период;
  • Возможность подключиться к центральной канализации;
  • Как часто будет использоваться баня, и сколько максимально человек в ней будет находиться;
  • Необходимость в установке септика.

В зависимости от того какой грунт у вас на участке, нужно выбирать определенный вид канализации. Так, например, для песчаного грунта лучше установить дренажный колодец. А для глинистой почвы, это будет не самым лучшим вариантом, здесь лучше всего подойдет приямок, который придется периодически чистить.

Схема канализации должна обязательно составляться с учетом промерзания почвы зимой, так как сточные воды могут замерзнуть, что повлечет за собой повреждение всей системы канализации.

Если вы планируете организовать более сложную банную конструкцию, то и канализация должна быть значительно больше и солиднее. Если же есть возможность подключиться к центральной канализационной системе, то лучше организовать этот вид работы и забыть о том, что потребуется вывозить стоки навсегда.

Дренажный приямок: основные аспекты устройства

Дренажный приямок это обычная яма, которая создается вблизи бани. Его глубина должна быть такой, чтобы сточная вода не замерзла зимой. Здесь потребуется учесть глубину промерзания и уровень сточных вод. Так, например если почва зимой промерзает на 0.6 м, то минимальная глубина приямка должна составлять не менее 1.5 м.

При организации дренажного приямка, труба выходящая из бани, должна быть утеплена

Для того чтобы организовать дренажный приямок потребуется:

  • Выкопать траншею, которая будет соединять приямок и баню;
  • На дно положить глину, слой которой должен составлять приблизительно 10 см;
  • Положить глину в траншею и разровнять таким образом, чтобы образовался уклон;
  • Организовать слой керамзита, гравия, щебня, мелкого кирпича с песком, высота такой подушки должна быть примерно 45 см;
  • Дренажную подушку покрыть землей и утрамбовать;
  • Труба, которая выходит из бани нужно утеплить.

Если грунт песчаный, то можно организовать менее сложный дренаж. Здесь подойдет траншея глубиной до 1м, а дренажная подушка может составлять около 20см.

Работа своими руками: как правильно сделать канализацию в бане

Прежде чем самостоятельно организовать канализацию для бани, нужно учесть тот факт, что полы нужно сделать максимально утепленными и плотными. Кроме этого обязательно должен быть уклон, который направит воду к канализационному стоку. По канализационный слив нужно поместить трубу, диаметр которой будет не менее 5 см.

Изучив принцип работы и все нюансы, установить самостоятельно систему канализации для бани несложно

Самыми лучшими материалами для укладки желоба считаются чугун, асбест, керамика или бетон, можно использовать оцинкованное железо. Ни в коем случае не отдавайте предпочтение стали или дереву, так как они в скором времени разрушатся.

Желоб так же может быть установлен и под перегородкой, которая разделит мойку и парилку, но в данном случае позаботьтесь о том, чтобы перегородка была приподнята на 2 см. В результате вода, которая будет на полу, сразу направится в дренажный приямок или колодец.

Канализация для бани так же может быть организована и другим способом. Например, установку пола с наличием отверстий размером до 5 мм. Здесь нужно будет позаботиться о металлической пластике, которая будет своеобразным гидрозатвором и не допустит появление неприятного запаха в бане.

Канализация в бане своими руками: схема

Стандартная схема канализации для бани своими руками включает в себя наличие стоков со всех необходимых помещений, таких как санузел, душевая, парник и предбанник. Когда вы займетесь составлением проекта, учтите как основное помещение, так и дополнительные в которых может быть вода.

Правильно составленная схема — первый шаг в организации канализации

Если в бане будет присутствовать санузел или другая сантехника, то установка септика является обязательным, чтобы обеззаразить стоки. Если в бане будет только раковина, то наличие септика не обязательно. Все зависит от того какие коммуникации у вас расположены в бане.

Говоря о базовых рекомендациях, о создании канализации, можно заметить, что их не так и много, но все нужно учесть.

Они таковы:

  • Каждая точка слива в бане должна быть обустроена водяным затвором, чтобы запахи из канализации не проникали в помещение;
  • При приобретении трубы, сделайте акцент на том материале, который сможет выдержать высокую температуру, лучше приобрести термостойкий пластик;
  • Обратите внимание на все стыки на трубах, под ними нужно организовать ревизионные ямы, чтобы была возможность прочистить систему от сора;
  • Все сливные отверстия нужно оснастить защитной сеткой, это оградит канализацию от попадания мусора;
  • Нельзя прокладывать трубы рядом с обогревательным прибором.

Регламенту так же поддается расположение приямка по отношению к другим объектам. От основной постройки приямок должен находиться на расстоянии не менее 0,5 м. Габариты должны быть примерно 0.5 на 05 м и глубина около 0,7 м. Дренажный колодец должен располагаться не дальше чем 2.5 м.

Иногда при организации канализации для бани используют жб кольца, чтобы создать дренажный колодец. Для его создания в таком случае используют кирпичную конструкцию или уже готовую пластиковую емкость. Котлован в данном случае размещается на расстоянии 3 м. от бани, можно больше, а его размещение в плане глубины должно быть учтено с показателем промерзания. Для того чтобы сделать такой котлован потребуется выполнение ряда земельных работ, копки траншей для установки трубы. После этого все дно укладывается щебнем, который выполнит функцию фильтра, его слой должен быть не менее 0.5 м.

При необходимости перекрытия колодца, нужно предусмотреть наличие люка, чтобы прочистить колодец в случае необходимости. Все эти детали нужно учесть, если вы делаете канализацию своими руками.

Устройство канализации для бани (видео)

Канализация, это необходимый элемент даже в самой маленькой и простой бане. Она способна спасти земельный участок от сточных загрязнений, и защитить вашу баню от влияния влаги. И, конечно же, не должно быть сомнений, в том, что в канализации особенно нуждаются большие бани с наличием душа и туалета. Главные правила, которые необходимо соблюдать при организации, были описаны в нашей статье. Учитывая все эти показатели и нюансы, вы сможете организовать правильную утилизацию банных стоков своими руками.

Как сделать слив в бане своими руками – пошаговое руководство

При строительстве бани особое внимание следует уделять грамотной организации системы отведения воды. Если все будет сделано правильно, в сауне никогда не заведется грибок и не будет неприятных запахов. Да и сама постройка станет служить намного дольше.

1

Полы в бане – подбираем подходящее основание

Русская банька или сауна на собственном загородном участке – мечта многих людей. Воплотить ее в жизнь не так уж и сложно. Достаточно разобраться со всеми особенностями возведения и обустройства парилки, в частности, с правилами организации водоотвода в ней. Этому вопросу нужно уделить повышенное внимание. Если не организовать эффективный слив отработанной воды из сауны, уже через пару лет после начала эксплуатации ее фундамент, напольное основание и нижние части стен придут в негодность. Естественно, очень скоро все эти проблемы станут причиной разрушения постройки.

Слив в бане реально сделать своими руками, но сначала нам потребуется разобраться со всеми существующими вариантами водоотвода, выбрать оптимальную систему, и только после этого приступать к обустройству слива. Первый вопрос, который предстоит решить, связан с типом полов в парилке. Их можно сделать:

  • бетонными;
  • деревянными.

Пол из бетона идеален для капитальной сауны, в которой водные процедуры принимаются в течение всего года. Такое основание состоит из нескольких последовательных слоев. Первым идет утрамбованный гравий, затем – бетонный раствор, парозащитная прокладка, теплоизолятор (лучше всего использовать пенополистирольные плиты). Утеплитель накрывается полиэтиленом, выполняющим функцию гидрозащитника. На него укладывается еще один слой бетона. Вся конструкция закрепляется цементной армированной стяжкой. В самом конце бетонное основание облицовывается плиткой (керамика) либо иным отделочным материалом.

Деревянный пол строится намного быстрее и проще. Его монтируют в банях, эксплуатируемых исключительно в теплое время года. Затраты на основания из дерева ощутимо меньше, нежели на бетонные. Но здесь есть одна проблема. Даже при тщательной обработке древесины спец. составами через некоторое время она начнет портиться под влиянием влаги и высокой температуры. 5–6 лет эксплуатации, и такой пол придется полностью перестилать. Об этом следует помнить, выбирая тип основания для своей бани.

Деревянные полы конструктивно подразделяются на непротекающие и протекающие. Первые из указанных всегда укладываются на предварительно сделанную стяжку из бетона (она обязательно должна иметь определенный уклон). Непротекающие конструкции склонны к гниению, так как после использования парилки они достаточно долго сохнут. Протекающие полы с этой точки зрения более удобны в использовании. Они просто настилаются на лаги без жесткого крепления к последним. Укладка досок выполняется с небольшими (около 5 мм) зазорами. Именно через них вода удаляется с поверхности настила. В любой момент такой пол можно снять, вынести на улицу под жаркое солнышко и просушить.

Если планируется строительство протекающего основания, под сауной следует сделать приямок (желательно герметичный) и подсоединить к нему трубу, по которой и будет осуществляться водоотвод.

Далее мы подробно опишем этот способ организации слива, а также другие варианты удаления отработанной жидкости из парилки.

2

Системы отвода стоков – плюсы и минусы при эксплуатации

Разобравшись с типом полов, переходим к подбору подходящего водоотвода. Существует несколько вариантов обустройства слива:

  • методика грунтовой фильтрации;
  • установка сливного либо дренажного колодца;
  • приямок.

Выбор той или иной системы зависит от геометрических параметров и частоты использования бани, наличия на участке централизованной канализации либо отсутствия таковой, глубины, на которую промерзает грунт, и непосредственно типа имеющейся почвы. Если в собственную сауну человек планирует ходить с двумя-тремя друзьями пару раз в неделю, особой необходимости в организации сложного слива (например, грунтовой фильтрации) нет. В подобных ситуациях можно обойтись малыми затратами, соорудив простейший приямок или колодец для отработанной воды. Если же банька станет постоянным местом сбора большого количества любителей горячего пара, придется позаботиться об обустройстве более «навороченной» и эффективной в работе системы.

На грунтах глинистого типа разумнее всего делать сливную яму. В нее использованная вода будет попадать из бани по трубам, а затем откачиваться. Для песчаных и аналогичных им грунтов больше подходят системы в виде дренажных колодцев. Учитываем и самое главное требование – трубы, по которым станет производиться отвод воды, в обязательном порядке прокладываем ниже уровня промерзания почвы. Если смонтировать их выше указанной отметки, в сильные морозы они замерзнут, и мы не сможем полноценно пользоваться частной банькой.

Поговорим о плюсах и минусах разных систем слива. А потом выясним, как именно монтируется каждая из них. Начнем с самой простой системы – приямка. Он, по сути, представляет собой яму, которая выкапывается под напольным основанием парилки. На дно приямка укладывается слой фильтрующего материала. Вода проходит через него, очищается, а потом постепенно просачивается в почву. Для работы приямка не нужны трубы и какие-либо иные коммуникации. Его обустройство занимает минимум времени. Это, несомненно, плюсы. Но есть у такого решения и минусы. Во-первых, приямок нельзя делать на почвах, плохо впитывающих воду. Во-вторых, его невозможно смонтировать в саунах с фундаментом в виде монолитной плиты. В-третьих, даже глубокий приямок характеризуется объективно малым пропускным потенциалом.

Не намного дороже выйдет в обустройстве и сливной колодец. Под таковым понимают герметичный резервуар для сбора стоков, закапываемый в землю. Когда он наполняется, владелец баньки вызывает ассенизаторскую машину. Она и откачивает воду. Сливную систему сделает любой дачник, потратив на работы минимум сил. Здесь нужно лишь правильно выбрать место для установки резервуара. Его следует монтировать на самом низком участке земельного надела. Какого-либо специального ухода за сливным колодцем не требуется. Недостатки системы – необходимость в регулярном вызове спецтехники для откачки воды и в обустройстве достаточно широких путей подъезда к емкости. По узкой дорожке ассенизаторская машина не проедет.

Дренажный колодец – это глубокая и широкая яма, которая заполняется слоем фильтрующего элемента. В качестве такового может выступать печной шлак, небольшие куски кирпичей, щебень, строительный песок. Выкопать яму несложно. Засыпать ее фильтратом тоже. Но вот обслуживать дренажную систему совсем непросто. Стоки из нее не откачиваются. Они уходят в грунт. При этом хотя бы раз в 5–6 месяцев нужно полностью менять фильтрующий слой и осуществлять очистку колодца. Такая операция требует немалых трудовых затрат, что сводит на нет все достоинства системы.

Достоинства и недостатки метода грунтовой фильтрации мы рассмотрим ниже. И сразу же опишем, как именно делают подобную систему профессиональные строители. Она считается самым эффективным вариантом отвода стоков от частных саун.

3

Грунтовая фильтрация – насколько эффективна и долговечна?

Методика почвенной очистки стоков требует монтажа полноценной канализационной системы. Она включает в себя трубы для сбора и отвода воды и специальный септик. Последний играет роль распределяющего колодца и одновременно отстойника. Септик некоторые умельцы собирают собственными силами, но чаще его покупают в готовом виде в специализированных магазинах. Плюсы системы – качественная очистка сильно загрязненных вод, полностью автономное функционирование, отсутствие потребности в вызове техники для откачки колодца. Недостатки – огромный объем земельных (весьма трудоемких) работ, немалая стоимость используемых расходных материалов и оборудования, потребность в выделении обширной площадки для установки септика.

Пошаговое руководство по организации системы грунтовой фильтрации приводится далее. Сначала определяемся с местом установки септика. Заглубляем его в почву на 150–250 см. Затем подводим к установленной емкости трубу канализации. Напоминаем! Ее следует уложить ниже отметки промерзания земли. После этого подготавливаем дренажные перфорированные трубы (так называемые дрены). Их сечение и длину подбираем, учитывая объем стоков. В большинстве случаев в качестве дрен применяются изделия из пластика сечением 110 см. Можно использовать и другие трубы, просверлив в них ряд отверстий.

Протяженность одной дренажной трубы нежелательно брать более 25 м. Укладка труб производится в траншеи шириной около 1 м (минимум – 50 см). Дистанция между отдельными дренами должна выдерживаться не менее 150 см. Сам процесс монтажа системы выглядит так:

  1. 1. Составляем схему прокладки дрен. Выкапываем траншею с уклоном около 1,5°, проверяя его точность строительным уровнем.
  2. 2. Если грунт песчаный, делаем на дне траншеи подушку из гравия и песка (толщина каждого слоя – 10 см), а затем настилаем поверх геотекстиль. Для глинистых почв порядок действий аналогичный. Но в этом случае не нужно использовать геотекстильный материал. На суглинках подушку допускается не делать. При этом трубы требуется завернуть в геотекстиль. Тем самым мы уменьшим риск заиливания системы.
  3. 3. Укладываем подготовленные дрены. На их конце устанавливаем полуметровую (чуть больше) трубу для вентиляции.
  4. 4.  Засыпаем дрены 10 см гравия. Заполняем траншею доверху слоем грунта.
  5. 5. Накрываем выход вент. трубы защитным колпаком. Он предотвратит попадание листвы и мусора в вентиляционный канал.

Система почвенной фильтрации стоков готова! При правильном обустройстве она будет безаварийно служить не менее 15 лет. Но через указанный промежуток времени придется менять подушку под дренами, так как она будет понемногу заиливаться в процессе эксплуатации канализации.

4

Делаем приямок – простая и быстрая операция

Как было отмечено, водоотвод от небольших, редко используемых бань разрешается организовывать при помощи приямка. Схема его устройства такова:

  1. 1. Копаем яму под будущим напольным основанием парной.
  2. 2. Заполняем наш мини-котлован слоем щебня, керамзита либо боя кирпича.
  3. 3. Сверху насыпаем песок.
  4. 4. Устанавливаем деревянные лаги поверх ямы со сделанной фильтрующей подушкой.
  5. 5. Укладываем дощатый настил на смонтированные опорные элементы. Пиломатериалы, как вы помните, мы устанавливаем не вплотную, а с зазорами.

Доски можно прибить к лагам. Но лучше этого не делать, чтобы иметь возможность периодически снимать настил и просушивать его вне помещения.

Некоторые умельцы делают усовершенствованный приямок. Он выполняет функцию сборника стоков, которые после достижения заданного уровня уходят в канализацию. Этот вариант приямка сооружается также достаточно просто. Копаем кубическую по конфигурации яму под полом. Длину ребер такого котлована берем не меньше 50 см. Защищаем стены и дно ямы от влаги. Проще и надежнее всего залить их бетонной смесью. Хотя можно использовать и какой-либо рулонный гидроизолятор, например, рубероид.

Далее на высоте примерно 10 см от напольного основания подводим трубу к приямку. За пределы постройки выводим ее под уклоном (иначе стоки не смогут уходить из ямы самотеком). Монтируем гидрозатвор. Он представляет собой приспособление, не позволяющее малоприятным канализационным запахам проникать в парилку. Самый простой гидрозатвор – установленная с небольшим наклоном пластинка из металла. От дна ямы ее нижний торец обязан быть отдаленным сантиметров на 5. Также затвор можно сделать из обычного резинового мячика. Его следует закрепить над ямой (непосредственно над сливом). Когда резервуар пустой, мячик закрывает собой трубу, а при наполнении емкости он всплывает, и вода беспрепятственно уходит по трубе.

5

Строим сливной колодец – практичный вариант

Сливная яма по праву считается самым рациональным способом организации водоотвода из бани. Нам требуется выкопать яму и установить в нее металлический либо пластиковый резервуар. Такой вариант не требует серьезных затрат сил. Но и долговечность сливной конструкции получается не очень большой. Поэтому домашние мастера отдают предпочтение другим способам обустройства подобной системы. Они делают ямы из железобетонных колец либо выкладывают стенки колодца кирпичом. В этом случае конструкция становится более надежной, за счет чего срок ее службы значительно увеличивается.

Работать с железобетонными изделиями сложно. А вот кирпичную кладку выполнить вполне реально любому мастеру-самоучке. Опишем последний вариант организации слива пошагово:

  1. 1. Выбираем место под колодец, помня, что его всегда располагают в самой низкой точке земельного надела. Кроме того, нам нужно сразу позаботиться и об обустройстве подъезда к сливной яме для машины, откачивающей стоки.
  2. 2. Выкапываем яму запланированных размеров. Рекомендуется делать ее прямоугольной либо квадратной. Тогда объем земляных работ будет поменьше. Следим за тем, чтобы стенки ямы получались ровными и плотными (не допускаем осыпания грунта с них).
  3. 3. Дно котлована делаем с уклоном, направляя его к люку.
  4. 4. Засыпаем 15-сантиметрвоый слой песка в яму, трамбуем его. Заливаем сверху бетонный раствор. Допускается установка на дно готовой плиты (железобетонной). За счет этого можно сократить сроки проведения работ, так как не придется ждать несколько недель, когда бетонный раствор полностью затвердеет.

Теперь приступаем к кладке стен нашей сливной конструкции. Операцию выполняем при помощи нового либо бывшего в употреблении красного кирпича. Кладку делаем толщиной в 25–30 см. Кирпичи монтируем со смещением в полкамня. Фиксацию изделий производим композицией, составленной из песка, глины и воды. В одну из стенок ставим трубу для поступающих в колодец стоков.

Кирпич является водопроницаемым материалом. Поэтому кладку нужно дополнительно загерметизировать. Используем для влагозащиты любую битумную мастику. Накладываем ее строго по рекомендациям производителя. После гидроизоляции стен монтируем на колодец перекрытие. Оно должно быть больше ямы (с каждой из сторон) на 25–30 см. Перекрытие желательно делать из железобетона. Вес такая конструкция имеет немалый, зато отличается долговечностью и уникальной прочностью.

Процесс монтажа перекрытия следующий: собираем опалубку, заливаем ее бетоном (слой – около 7 см), монтируем металлическую арматуру, сверху подаем еще один бетонный слой. Ждем застывания перекрытия. После кристаллизации бетона монтируем по центру плиты люк. Берем полиэтиленовую пленку. Накрываем ею залитое перекрытие, засыпаем грунтом. На поверхности земли остается только люк. Через него будет производиться откачка стоков из кирпичного резервуара после наполнения емкости до критической отметки.

6

Дренажная конструкция – как сделать?

Дренажный колодец делают исключительно на участках, на которых грунтовые воды протекают очень глубоко. При высоком их расположении интересующая нас конструкция не сможет выполнять своей функции. Она станет наполняться грунтовой водой, и стокам от бани просто-напросто негде будет собираться. Дренажный колодец следует копать в 2–2,5 м от стен постройки. Если расположить его ближе к бане, возрастет риск проседания или намокания фундамента. При меньшей дистанции между стенкой строения и ямой у нас не получится организовать требуемые уклоны, обеспечивающие самотек воды.

Выбрав подходящее место, копаем цилиндрическую скважину в земле. Теоретически колодец может иметь и любую иную форму. Но практика показывает, что цилиндрические по форме ямы намного реже нуждаются в ремонтных работах. Кроме того, в них отмечается равномерное распределение нагрузок на стены. Глубину и размеры скважины выбираем любые. Для больших и активно посещаемых бань параметры колодца, конечно же, должны быть более внушительными, чем для саун, которыми их хозяева пользуются лишь время от времени.

Далее укрепляем стенки колодца. Процедуру выполняем посредством:

  • Выкладки стен кирпичом либо диким камнем. Важно! Кладку изделий осуществляем с небольшими зазорами. Они нужны для естественного удаления влаги.
  • Установки емкости из металла или пластика. Перед монтажом в яму в резервуаре нужно сделать отверстия по бокам и срезать днище.
  • Укладки нескольких старых автомобильных шин друг на друга.
  • Монтажа листов шифера. Этот вариант подходит для колодцев в форме прямоугольника либо квадрата.

В укрепленную яму засыпаем щебень, битый кирпич или керамзит, делая подушку высотой в 10–15 см. Затем накрываем ее песком (толщина – аналогичная). Прокапываем траншею к колодцу от сауны (не забываем об уклоне, оптимально, если на каждый метр он будет равняться 1 см). Укладываем в нее сливную трубу. Заводим последнюю в дренажную яму. После этого нужно установить на колодец крышку. Лучше делать ее металлической и обязательно съемной. Ведь дренажную яму нам придется регулярно обслуживать, меняя в ней фильтрующий слой и производя очистку. Осталось накрыть крышку полиэтиленом и засыпать сооружение грунтом.

Выбираем подходящий вариант канализации для бани и делаем все работы самостоятельно. Руководствуясь приведенными инструкциями, мы без проблем обустроим по-настоящему эффективную систему отвода стоков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
