Доводчик двери своими руками - монтаж!

Доводчик представляет собой особый механизм, основное назначение которого – тихо, плавно и осторожно закрывать дверь. Принцип действия данного изделия прост: когда человек открывает дверь, он совершает механическое усилие, которое передается на доводчик и распространяется по нему таким образом, что закрытие двери перестает быть сильным и резким.

Доводчик двери своими руками

Доводчик двери своими руками

Первый доводчик, который стал использоваться в России, пришел из Америки. Механизм обладал простейшим устройством, основой которого служил поршень. Регулировка закрывания дверей осуществлялась за счет масла, находящегося в изделии. На сегодняшний момент существует большое количество разных видов доводчиков, которые отличаются своими сущностными характеристиками.

Содержание пошаговой инструкции:

Разновидности доводчиков

Виды дверных доводчиков

Виды дверных доводчиков

В зависимости от сферы употребления различают следующие виды механизмов:

  • доводчик автомобильный;
  • доводчик мебельный, который используется для шкафов-купе, дверей в шкафах и выдвижных полок;
  • доводчик дверной, применяемый для входных и межкомнатных дверей.

Первые два вида доводчиков обычно идут уже встроенными в конструкцию, а третий вид механизмов можно поставить самостоятельно.

Виды доводчиков по принципу устройства

  1. Механизм с зубчатым приводом.
  2. Изделие с приводом от кулачкового вала.

Дверной доводчик, в свою очередь, подразделяется на несколько категорий. Основанием для этого деления служит месторасположение механизма. Таким образом, мы получаем следующие виды доводчиков:

  • верхний;
  • нижний;
  • скрытый.

Верхний дверной доводчик

ВерхниВерхний дверной доводчик

Верхний дверной доводчик

Данный вид механизма считается стандартным. Существует два варианта монтажа доводчика:

  • доводчик крепится на дверную коробку, а рычаг – к полотну;
  • доводчик крепится к полотну, рычаг – на дверную коробку.

Выбор подходящего способа зависит от того, в какую сторону осуществляется открытие двери. Для конструкции, которая открывается «на себя», следует выбрать второй способ. Для конструкции, которая открывается «от себя», соответственно, лучше вооружиться первым.

Типы установки

Типы установки

Существует также альтернативная схема монтажа доводчика, которая оказывается актуальной в тех случаях, когда два предыдущих варианта по тем или иным причинам оказываются не целесообразными.

Суть параллельной установки заключается в том, что доводчик монтируется на поверхность полотна, а рычаг – на коробку, но для этого используется специальная пластина.

Напольные устройства

Напольный доводчик

Напольный доводчик

Этот тип механизма используется преимущественно для таких дверных конструкций, которые не имеют коробки. Он совершенно не пригоден для дверей, которые открываются за счет петель, поскольку доводчик в некотором смысле сам выполняет функцию петли. Дверной доводчик монтируется непосредственно в поверхность пола, точнее в специальное углубление, которое готовится для этих целей.

У такого механизма также есть верхняя часть, которая должна быть установлена строго в таком же положении, как и нижняя. В противном случае эксплуатационный срок доводчика ощутимо сократится.

Скрытые доводчики

Скрытые доводчики

Скрытые доводчики

Скрытые дверные доводчики

Скрытые дверные доводчики

Доводчики, характеризуемые скрытой установкой, делятся на два типа:

  • петли-доводчики, которые по алгоритму монтажа крайне схожи с обыкновенными навесами;
  • скрытые верхние доводчики, которые врезаются в полотно.

Функции доводчиков

Характеристики

Характеристики

Механизм плавного закрывания двери осуществляет множество функций, которые обеспечивают его тотальное распространение в современном мире. Среди наиболее существенных достоинств стоит отметить тот факт, что доводчики позволяют экономить теплоэнергию и обеспечивают термоизоляцию помещения. Кроме того, они эффективно защищают от шума и всяческих воздействий внешней среды и существенно повышают показатели охраны и противопожарной безопасности.

Выбор доводчика

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Для того чтобы устройство выполняло свое функциональное назначение на протяжении длительного времени и не вызывало никаких сложностей с использованием, необходимо правильно выбрать механизм. Для этого следует взять на вооружение несколько ключевых правил, позволяющих не ошибиться с выбором.

  1. Стоит ориентироваться на ширину дверного полотна. Доказано, что от этого фактора зависит не только мощность, но и количество изделий. Для очень широких дверей допускается установка двух доводчиков.
  2. Еще один параметр, который нельзя игнорировать при выборе доводчика, — это масса двери. Логично, что масса двери оказывает влияние на работу механизма. Тяжелые двери, весом более трехсот килограмм, подразумевают использование исключительно напольных доводчиков, поскольку верхние механизмы в силу многих причин не справятся со своими функциями.
  3. Не менее значим вид двери. К примеру, противопожарные двери полностью исключают доводчики, построенные по принципу механической фиксации. Для остальных видов дверей существенных ограничений не наблюдается, так что можно ориентироваться на свои предпочтения.
  4. Дорогие дверные доводчики уместны для монтажа в полотна высокого класса.

Цена изделия зависит от множества факторов, в числе которых: наличие функции регулировки скорости закрытия двери, наличие функции фиксации двери, наличие функции амортизации открывания.

Монтаж доводчика своими руками

Установка дверных доводчиков

Установка дверных доводчиков

Как уже было указано выше, существует множество разных способов установить доводчик. В данном случае будет рассматриваться монтаж механизма на дверь, которая открывается «на себя».

Монтаж доводчика своими руками

Монтаж доводчика своими руками

Шаг 1. Покупаем комплект материалов, в который входят необходимые составляющие.

Чаще всего набор составляют:

  • доводчик;
  • рычаг;
  • крепеж;
  • шаблон для монтажа.

Именно шаблон зачастую делает установку изделия простой и беспроблемной.

Доводчик

Доводчик

Шаг 2. Закрываем дверь и устанавливаем на ней шаблон таким образом, чтобы его расположение точно соответствовало приведенной схеме.

Шаг 3. Сквозь шаблон сверлим отверстия с помощью дрели точно в тех местах, которые указаны на схеме.

Шаг 4. Снимаем шаблон с двери.

Шаг 5. Крепим рычаг к дверной коробке – пока без какой-либо регулировки, просто прикручиваем, чтобы он держался на коробке.

Шаг 5. Надеваем доводчик на рычаг.

Шаг 6. Соединяем рычаг с доводчиком с помощью винтов. Они должны быть установлены по направлению к дверным навесам.

Шаг 7. Регулируем тягу рычага, то есть добиваемся такого результата, при котором дырочки на двери совпадут с отверстиями на устанавливаемом изделии.

Шаг 8. Контролируем положение рычага таким образом, чтобы он стоял перпендикулярно по отношению к коробке.

Шаг 9. Прикручиваем устройство и проверяем работу.

В том случае, если в комплекте не предлагается шаблон для монтажа, стоит обратиться за помощью в паспорт устройства. Именно там чаще всего указываются замеры, так что особых сложностей возникнуть не должно.

Обратите внимание! Чтобы развернуть инструкцию, следует кликнуть по ней мышкой.

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

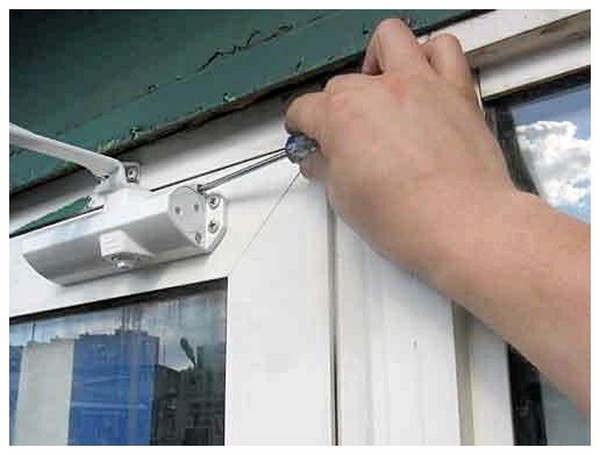

Регулировка доводчика двери своими руками

После того, как все работы по монтажу будут выполнены, необходимо проверить, как работает доводчик. Не исключено, что дверь будет захлопываться слишком резко или довольно туго открываться. Эти неприятные моменты легко устранить с помощью несложной регулировки.

На доводчике располагаются два основных винта, которые в целом отвечают за функционирование механизма. Первый винт «ответственен» за скорость закрывания, а другой регулирует прилегание полотна к дверной коробке. Для того чтобы при закрытии двери не было сильного хлопка, следует обратиться ко второму винту. Регулировка осуществляется медленно и плавно. Следует слегка подкрутить винт и проверить, как работает дверная конструкция. Если результат не удовлетворил, стоит продолжить процедуру.

Регулировка доводчика двери своими руками

Регулировка доводчика двери своими руками

Для замедления движения крутите винт двери по ходу часовой стрелки, для ускорения – против часовой стрелки.

Регулировка доводчика с большим количеством винтов

Дверные доводчики

Дверные доводчики

Некоторые устройства обладают более сложным строением и имеют в своем составе несколько винтов для регулировки. В том случае, если доводчик обладает большим функционалом, то количество регулировочных винтов может доходить до четырех. Чаще всего назначение и способы управления каждым из винтов указываются в инструкции, предлагаемой производителем. Кроме стандартных винтов, назначение которых было описано, предлагаются еще два опциональных винта, выполняющих важные функции.

Один винт отвечает за тормоз открывания двери. Иными словами, даже при сильном желании вы не сможете открыть дверь резче, чем это позволяют условия эксплуатации. Предназначение второго винта в том, что он фиксирует дверь в открытом виде. Если вы откроете дверь на больший угол, чем тот, который принят при обычном использовании конструкции, положение двери будет зафиксировано и автоматическое закрытие не осуществится. Регулировка этих винтов осуществляется по той же схеме, которая была описана выше.

Видео – Доводчик двери своими руками. Установка

Видео – Регулировка доводчика своими руками

svoimi-rykami.ru

Самодельный доводчик двери своими руками: варианты решений

Чтобы уберечь дверь от преждевременного выхода из строя, нередко применяются доводчики. Эти устройства предназначены для плавного и аккуратного захлопывания дверного полотна. Конкретная модель подбирается исходя из множества факторов:

  • перепадов температур;
  • предполагаемой нагрузки;
  • веса самого полотна;
  • требуемого уровня надежности.

Нередко такие механизмы стоят немало, и если для наружных дверей это оправдывается надежной службой покупных устройств, то для внутренних дверей или дачи экономически выгоднее изготовить самодельный доводчик.

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

  • главный крепящийся корпус;
  • штангу;
  • крепящийся элемент.

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав — за счет своей вязкости, он предотвращает резкое захлопывание двери.

Один из вариантов внутреннего механизма

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой — подвижным элементом механизма, соединяющим основной корпус и дополнительный — крепящийся к стене или двери (зависит от модели).

Какие функции должен выполнять захлопывающий механизм?

Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация — предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:

  • регулировка — возможность устанавливать скорость закрывания;
  • притягивание — при неплотном закрытии механизм сам дозахлопнет дверь;
  • фиксация — возможность закрепить доводчик в одном положении.

Последний пункт не обязателен и для заводских моделей, поэтому в самодельном варианте в качестве стопора используются любые подходящие предметы.

Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.

Автомобильные доводчики на двери

Багажник автомобиля — идеальный пример использование автоматического доводчика. Плавное открывание, закрывание и амортизация делают эту деталь достойной альтернативой заводским моделям.

К детали приделывают крепежные элементы. В зависимости от конструкции, это могут быть кронштейны различных видов. С их помощью готовое устройство прикрепляется к двери и стене (или раме).

Пружины из автомобильного доводчика

Преимуществом такого метода называют возможность фиксации дверного полотна в открытом положении: другие самодельные доводчики эту функцию приобретают только с помощью дополнительных приспособлений.

Раздобыть деталь можно в своем автомобиле, спросив у друзей или на рынке. Бывшую в употреблении рабочую деталь купить дешевле, чем приобрести заводскую модель захлопывающего механизма.

Доводчики из резины

Чтобы сделать такой дверной доводчик своими руками, запасливому хозяину не придется тратиться. В качестве притягивающего и амортизирующего устройства могут выступать;

  • кусочки резины;
  • груши;
  • шланги или трубочки.
Пример труб, пригодных для использования

Располагаясь на дверном полотне, эти элементы легко поддаются деформации при открывании двери, однако так же легко восстанавливают свою форму, обеспечивая закрывание двери.

Преимуществом такого вида становится его стоимость, простота монтажа, а также возможность регулировать механическую силу. Резина имеет разную плотность, что позволяет подбирать наилучшие варианты для конкретной двери. Единственным недостатком становится неэстетичность, так как кусок резины или груша в качестве доводчика выглядит не слишком привлекательно. Тем не менее, для кладовых и прочих не публичных помещений это вариант оптимальный.

Пружины в качестве захлопывающего элемента

Одним из простых и доступных способов становится установка пружины в качестве доводчика. К преимуществам такого метода относят:

  • простоту установки;
  • доступность;
  • возможность регулирования воздействия;
  • относительную эстетичность.

Пружины имеют ряд характеристик, за счет которых подбирается оптимальный вариант. Четкой формулы, какую пружину брать для двери определенного веса, нет. Поэтому придется выбирать опытным путем.

Простой пружинный механизм

Установка заключается в установке одного конца пружины на дверное полотно, а второго — на раму или стену.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Самодельные или заводские?

Заводские доводчики обладают безусловным рядом преимуществ:

  • простая регулировка;
  • эстетичность;
  • повышенная надежность.

По сути, единственным их недостатком становится цена: неразумно тратить большие деньги, если нужно позаботиться о закрывании двери, ведущей в погреб, кладовку или гараж. В таких ситуациях и пригодятся самодельные аналоги. При правильном монтаже и сборке они исправно выполняют функции доводчика, и при этом стоимость создания такого аналога нередко ограничивается ценой самой детали.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Доводчик двери своими руками: как изготовить и установить?

Доводчик дверей — очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент — колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну — и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина — это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается — маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика — не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

  • определение угла открывания двери;
  • использование шаблона из комплекта;
  • отметка отверстий на двери и на ее коробке;
  • просверливание отмеченных отверстий;
  • закрепление рычага шурупами;
  • регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

dekormyhome.ru

Как выполняется ремонт доводчика двери своими руками

Доводчик на двери

Доводчик на двери

Многие современные проемы оборудованы таким механизмом, как доводчик. Но, как и любое устройство, он может периодически ломаться.

Это может произойти из-за неправильной или длительной эксплуатации, возможного брака при изготовлении механизма. Поэтому, лучше заранее узнать, как выполнить ремонт доводчика двери своими руками разной конструкции, что и предлагает статья.

Преимущества использования

Установка доводчика

Установка доводчика

Такое оборудование предназначено для автоматического закрывания двери. К тому же данная конструкция увеличивает период эксплуатации дверных ручек и петель – они меньше изнашиваются.

При использовании в доводчике демпфера, который наделен функциями гашения и торможения, удобнее для человека свободно проходить и переносить грузы через дверные проемы.

В этом случае:

  • Дверь может фиксироваться в открытом положении;
  • Появляется эффект скольжения, при закрывании двери происходит ее плавное торможение;
  • Регулируется «дохлоп» полотна двери до плотного его прилегания к дверному проему.

Совет: Приобретая доводчик, следует обращать внимание на вероятность восстановления и ремонта механизма при возникновении неисправностей своими руками.

Причины поломок

Разновидности конструкций

Разновидности конструкций

Чтобы ликвидировать поломку на длительное время, необходимо заранее определить причину возникновения дефекта.

Причинами неполадок в доводчиках для двери чаще всего бывают:

  • Неблагоприятные условия погоды. Это дожди, постоянная сырость, перепады температуры, что больше всего касается коробов из пластика и металлических открытых элементов;
  • Резкое передвижение полотна двери. Если не соблюдается инструкция ее открывания или закрывания, делается это быстрее, чем предполагает настройка доводчика, неизбежно возникнет поломка механизма.
  • Блокировка движения двери. Такая ситуация часто возникает в тех системах, где не предполагается задержка открытия полотна больше, чем на 90º. Если под такую дверь подложить камень, она не будет закрываться, и на механизме это скажется негативно.
  • Перегрузка доводчика. Это может произойти при выборе устройства недостаточной мощности для тяжелых дверей. Перегрузка может появиться, если виснуть на двери или кататься на ней, что особенно любят делать дети.

Особенности конструкции

Перед тем, как отремонтировать доводчик двери, стоит познакомиться с его конструктивными особенностями, по какому принципу он работает (см. Доводчик для двери: конструктивные варианты и требования к ним).

Внутри устройства может быть механизм такой конструкции:

  • Пружинный. В нем отсутствует контроль открытия и закрытия двери;
  • Шестеренчатый. Обеспечивает мягкое перемещение полотна двери при закрывании;
  • Эксцентриковый. Используется фигурный кулачок, позволяющий задавать механизму любые параметры момента.
Пружинный
Пружинный
Шестеренчатый
Шестеренчатый
Эксцентриковый
Эксцентриковый

Вращение дверного полотна может передаваться несколькими способами:

  • С помощью шарниров или рычагов. Такое устройство достаточно долговечное, а при поломке его можно отремонтировать самостоятельно.
  • Через скользящий канал. В этом случае передача напряжения происходит скольжением – рычаг двигается свободным кольцом по скользящему каналу. Открывать дверь с таким механизмом сложнее, требуется приложить большие усилия. Кулачковая технология позволяет устранить этот недостаток.
  • Встроенным механизмом в пол.
Рычажная система
Рычажная система
Передача скольжения
Передача скольжения

Механизм, встроенный в пол
Механизм, встроенный в пол
Доводчик для раздвижных дверей
Доводчик для раздвижных дверей

Наладка и ремонт оборудования

Настройка доводчика двери

Настройка доводчика двери

После приобретения механизма, сразу возникает вопрос, как настроить доводчик двери? Видео весь процесс подскажет со всеми нюансами. Но следует иметь в виду, что починить можно не все поломки, учитывать нужно и материальные затраты, иногда ремонт доводчика двери будет стоить дороже, чем приобретение нового.

Это связано с тем, что цена комплектующих не намного дешевле стоимости всего механизма, да к тому же не всегда ремонт можно сделать самостоятельно. Но, тем не менее, проблему стоит рассмотреть.

Самые распространенные поломки оборудования:

  • Утечка масла или специальной рабочей жидкости;
  • Деформация тяг, поломка колена;
  • Произошла разбалансировка механизма.
Поломка рычагов доводчика

Поломка рычагов доводчика

Перечисленные повреждения можно устранить самостоятельно, имея навык и такие инструменты, и материалы, как:

  • Простая и фигурная отвертка;
  • Необходимые запасные части;
  • Специальная сварка, для ремонта рычагов устройства.

Утечка масла

Зимой, из-за перепадов температуры, может поломаться основная часть доводчика, отвечающая за плавность перемещения тяжелой двери. Это корпус, заполненный маслом.

Без него механизм, утратив свои некоторые свойства, превратится в обычную пружину, что приведет к более резкому притягиванию двери с большим шумом.

Совет: Такую неисправность необходимо устранить, как можно раньше, чтобы не пришлось менять деталь полностью или избежать даже выхода доводчика из строя.

Как починить, и как залить масло в доводчик двери? В этом случае:

  • Определяется правильно место протечки. Это появляется при разгерметизации короба, при его повреждении;
  • Проблема устраняется с помощью герметика;
  • Но такие меры помогают устранять лишь незначительные дефекты, при слишком большой трещине или, если до проведения ремонта вытекло довольно много масла, эти меры не дадут никакого эффекта. В любом случае понадобится менять дверной доводчик;
  • Если в устройстве изначально было мало жидкости, требуется его дозаправка; Можно использовать синтетическое моторное масло или более дешевую — амортизаторную жидкость;
  • Заливается масло через отверстия, в которые вкручены регулировочные винты, после их удаления.
Заливка моторного масла для дозаправки доводчика

Заливка моторного масла для дозаправки доводчика

Деформирование штанги

Повреждение штанги

Повреждение штанги

Если не работает доводчик двери из-за деформации штанги, такой дефект в рычажном узле заметить гораздо проще. Деталь расположена на видном месте.

Совет: Чтобы своевременно заметить такой дефект, необходимо периодически проверять состояние механизма. При возникновении малейших повреждений, необходимо быстро отремонтировать рычаг.

Инструкция по ремонту испорченной штанги на доводчике двери и причины появления дефекта, указаны в таблице:

Причина дефекта Способ устранения
Образование на детали ржавчины, что указывает на использование для ее изготовления простой стали. Для устранения дефекта необходимо поверхности зачистить от коррозии, а затем обработать все детали изделия специальным защитным составом.
Надлом детали. Устраняется сваркой. Далее швы хорошо зачищаются до идеально ровной поверхности.
Изгибы и искривления элементов. Деталь выравнивается с помощью молотка. Но выравнивать следует очень осторожно, чтобы от чрезмерной нагрузки штанга не лопнула.

Совет: При обнаружении слишком больших повреждений, которые трудно устранить, следует приобрести новую запасную часть, как на фото, и сломанный фрагмент полностью заменить.

Узел для замены штанги

Узел для замены штанги

Приобретая новый элемент, нужно обращать внимание на его размеры, способ крепления и форму посадочной части, чтобы они соответствовали конкретной модели доводчика. Как правильно заменить штангу подробно показывает видео в этой статье.

Регулировка доводчика

Регулировка механизма

Регулировка механизма

Если при эксплуатации особых отклонений, требующих срочного ремонта не происходит, необходимо контролировать изменение характеристик механизма, проводить их регулировку.

Эти изменения могут быть связаны:

  • С изменением скорости;
  • Ухудшением плавности хода;
  • С отсутствием плотности примыкания полотна двери к проему.

Такие отклонения происходят из-за разницы температуры внутри и снаружи помещения. Для их устранения необходимо:

  • При медленном или быстром закрывании дверей, нужно регулировочный клапан повернуть по или против часовой стрелки, что зависит от необходимости ускорения или замедления хода движения дверного полотна;
  • Регулировку скорости примыкания полотна к проему нужно проводить поворотом второго клапана механизма;
  • Чтобы задержать дверь при ее закрывании, нужно дверь оставить открытой в положении 90º и увеличить затяжку фиксатора, но не более чем на 2 оборота от исходного положения.
Схема регулировки скорости

Схема регулировки скорости

Профилактика работы механизма

Для максимального продления срока службы доводчика для двери, нужно постоянно поддерживать его в исправном состоянии.

Для этого следует регулярно контролировать состояние главных деталей системы:

  • Проводить регулярную обработку всех металлических деталей составами, предохраняющими от образования коррозии, смазывать их для плавности хода.
  • Проводить регулировку настроек по параметрам двери. Изменять эти показатели рекомендуется через каждые полгода.
  • Правильно эксплуатировать устройство.

Не стоит из-за малейшего сбоя в работе механизма приобретать новый механизм. Необходимо внимательно осмотреть оборудование и решить, как починить доводчик двери. Возможно, для этого потребуются лишь отвертка и ваши усилия.

sdelaidver.com

Регулировка доводчика двери своими руками: тонкости и нюансы

Оглавление публикации:
Регулировка доводчика двери своими руками: что регулируется, а что нет
Как отрегулировать дверной доводчик: особенности настройки приспособления

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

  1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
  2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
  3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям. как отрегулировать дверной доводчик фото

    Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это! регулировка дверного доводчика фото

    Регулировка дверного доводчика фото

  2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
  3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться. регулировка доводчиков дверей фото

    Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

dveridoma.net

схема, как правильно поставить, видео монтажа

Разделы статьи:

Одним из главных символов открытия, рубежа и защиты являются двери. Долговечность их функционирования зависит от различных параметров, но наиболее важной в процессе установки и монтажа является установка доводчика двери. Сделанная своими руками, она позволит двери выполнять свои основные функции: сохранять тепло внутри помещения, не пропуская воздух с улицы, герметично предохранять внутреннее пространство комнаты от шума и сквозняка.Доводчик для двери

Двери могут быть внешними и внутренними, но в обоих случаях они не полностью функциональны, пока не произведена установка доводчика. Он предохраняет двери от сильных хлопков при закрывании, гарантируя достаточное ускорение для защелкивания замка, что необходимо, например, в двери подъезда, на которой установлен домофон или кодовый звонок. Не играет роли то, какой формы дверь, из какого она материала, является ли она массивным сооружением или небольшой калиткой в саду, без такого устройства она перестает быть предсказуемой в использовании, а, значит, безопасной и удобной.

Разновидности устройства

Установка доводчика на дверь гарантирует ее плавное закрытие в автоматическом режиме. Если вы плохо себе представляете принцип действия механизма, вспомните калитку на даче. Зачастую к ней приделывается обычная пружина, один конец которой прикреплен к самой двери, а другой — к опоре, к которой она крепится. Действие пружины обусловлено приложением к ней силы, чем сильнее вы ее растягивали, тем быстрее она сжималась.

Конструкция механизма существенно усовершенствовалась, как и внешнее устройство доводчика. Тип двери влияет на его выбор, так, доводчик может быть:

  • Верхний накладной;
  • Скрытый;
  • Нижнего крепления.

Верхний тип установки доводчика на дверь пригоден для наружных дверей, тяжелых металлических конструкций. Иногда он может применяться в общественных помещениях, разделяя офисы, холлы, использоваться для пожарных выходов, технических помещений. Такой доводчик может стать и арт-объектом, подчеркивая стиль помещения хай тек.

Незаметный механизмСкрытый тип доводчика двери.

Скрытый тип механизма устанавливается в межкомнатные двери, так он не портит вид, позволяя наслаждаться красотой древесного или стеклянного покрытия. Нижнее крепление используется реже, в основном, для фиксации на стеклянных дверях, установленных в торговых центрах и офисах.

Принцип работы

Доводчик — это пружина, спрятанная в коробе. При открытии двери пружина сжимается, за счет перемещения шестеренки по зубчатой рейке. Когда на дверь прекращается нажим, ее закрывание контролируется благодаря разжиманию пружины той же шестеренкой, продвигающейся по рейке в обратную сторону. Этот тип механизма используется в устройствах наружного крепления.

Механизм в разрезеУстройство современного доводчика.

При установке доводчиков на двери внутрь или внутрь пола используется механизм с двумя поршнями, роликами, которые воздействуют на вал сердцевидной формы и винтом для регулировки. В устройстве есть масло, которое перетекает из одной половины в другую при воздействии на пружину, поэтому здесь задействован еще и принцип гидравлики.

Критерии выбора

Итак, вам необходим доводчик, может быть, у вас сломался предыдущий, или вы просто купили новую дверь, как быть? Ход установки доводчиков на двери зависит от ее габаритов. На двери большого размера и массы нужно приложение большей силы.

Все механизмы классифицируются по европейской системе мощности, которую можно уточнить на коробке при покупке. Это буквы EN и одно из чисел от 1 до 7.

Первый номер рассчитан на массу двери не более 20 кг и ширину около 70 см. Для двери, которая составляет по ширине около метра и весит 60-80 кг подойдет 3-4 номер. Номера с 5 по 7 рассчитаны на массивные двери весом более 100 кг. Для тех, кто собирается все делать своими руками, важно учитывать данные характеристики.

Виды доводчиковАссортимент механизмов весьма разнообразен.

Эффективность работы устройства зависит от скорости закрытия и силы, которая прилагается для защелкивания. Если производитель совестливый, эти показатели будут в норме в любой модели. Стоит обратить внимание на усовершенствованные доводчики дверей. Их установка может предусматривать некоторые сложности, но зато они предохраняют от непредвиденных ситуаций. В них содержится датчик, который защитит от порывов ветра и не даст двери ударится об стену. При том, максимальный угол отклонения можно подкорректировать. Это даст возможность установить задержку закрывания на небольшой период времени, что даст возможность удобно заходить в дверь с грузом, велосипедом, коляской. Кроме того существует функция жесткой фиксации в открытом положении, которая может потребоваться при ремонте, заносе и выносе мебели, проведении мероприятий.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой. Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты.

Вид механизмаДизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится поэтапная схема установки данного доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Правильный тип механизмаВыбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.Детали доводчика

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Не стоит применять грубую силу, если вы не можете получить желаемого, ведь так вы можете повредить сам механизм, который не выдержит нагрузки.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Установка  места механизма

Разметка положения доводчика в соответствии с инструкцией.

Этап монтажа на дверь

Закрепление на двери и стене.

процесс регулирования устройства

Регулировка механизма устройства.

Нужно знать, как правильно установить доводчик на нетипичные двери, когда традиционное крепление невозможно. В этом случае потребуются монтажные уголки и планки, рычаг будет крепиться к ним. Во всех случаях основной функцией уголков будет создание дополнительной площади коробки, которой недостает для надежной фиксации доводчика.

Наиболее простой будет установка доводчиков для межкомнатных, деревянных дверей. Тут не нужно будет учитывать дополнительные факторы, такие как перепады температур и высокую нагрузку. Проще всего будет купить дверь с врезанным доводчиком, но если такой не нашлось, всю работу по установке можно сделать своими руками. Монтаж можно осуществить по инструкции производителя, к которым приложено фото и схемы выполнения каждого этапа.

При необходимости, можно найти видео, где установка доводчика двери будет отображена наиболее наглядна. Принцип монтажа един и для скользящих, и для рычажковых механизмов. Для особенно тяжелых металлических дверей можно использовать два доводчика.

Прочитав инструкцию производителя и изучив нашу статью, вы будете твердо знать, как поставить доводчик. Затем, глядя на дверь, вы можете гордиться собой, зная, что сделали все самостоятельно. При эксплуатации помните, что на механизм не надо давить, ведь он работает сам, и чем раньше вы отпустите дверь, тем легче и аккуратней она закроется.

o-dveryah.ru

Доводчик двери своими руками

Доводчик представляет собой особый механизм, основное назначение которого – тихо, плавно и осторожно закрывать дверь. Принцип действия данного изделия прост: когда человек открывает дверь, он совершает механическое усилие, которое передается на доводчик и распространяется по нему таким образом, что закрытие двери перестает быть сильным и резким.

Доводчик двери своими руками

Первый доводчик, который стал использоваться в России, пришел из Америки. Механизм обладал простейшим устройством, основой которого служил поршень. Регулировка закрывания дверей осуществлялась за счет масла, находящегося в изделии. На сегодняшний момент существует большое количество разных видов доводчиков, которые отличаются своими сущностными характеристиками.

Разновидности доводчиков

Виды дверных доводчиков

В зависимости от сферы употребления различают следующие виды механизмов:

  • доводчик автомобильный;
  • доводчик мебельный, который используется для шкафов-купе, дверей в шкафах и выдвижных полок;
  • доводчик дверной, применяемый для входных и межкомнатных дверей.

Первые два вида доводчиков обычно идут уже встроенными в конструкцию, а третий вид механизмов можно поставить самостоятельно.

Виды доводчиков по принципу устройства

  1. Механизм с зубчатым приводом.
  2. Изделие с приводом от кулачкового вала.

Дверной доводчик, в свою очередь, подразделяется на несколько категорий. Основанием для этого деления служит месторасположение механизма. Таким образом, мы получаем следующие виды доводчиков:

  • верхний;
  • нижний;
  • скрытый.

Верхний дверной доводчик

Верхний дверной доводчик

Данный вид механизма считается стандартным. Существует два варианта монтажа доводчика:

  • доводчик крепится на дверную коробку, а рычаг – к полотну;
  • доводчик крепится к полотну, рычаг – на дверную коробку.

Выбор подходящего способа зависит от того, в какую сторону осуществляется открытие двери. Для конструкции, которая открывается «на себя», следует выбрать второй способ. Для конструкции, которая открывается «от себя», соответственно, лучше вооружиться первым.

Типы установки

Существует также альтернативная схема монтажа доводчика, которая оказывается актуальной в тех случаях, когда два предыдущих варианта по тем или иным причинам оказываются не целесообразными.

Суть параллельной установки заключается в том, что доводчик монтируется на поверхность полотна, а рычаг – на коробку, но для этого используется специальная пластина.

Напольные устройства

Напольный доводчик

Этот тип механизма используется преимущественно для таких дверных конструкций, которые не имеют коробки. Он совершенно не пригоден для дверей, которые открываются за счет петель, поскольку доводчик в некотором смысле сам выполняет функцию петли. Дверной доводчик монтируется непосредственно в поверхность пола, точнее в специальное углубление, которое готовится для этих целей.

У такого механизма также есть верхняя часть, которая должна быть установлена строго в таком же положении, как и нижняя. В противном случае эксплуатационный срок доводчика ощутимо сократится.

Скрытые доводчики

Скрытые доводчики

Скрытые дверные доводчики

Доводчики, характеризуемые скрытой установкой, делятся на два типа:

  • петли-доводчики, которые по алгоритму монтажа крайне схожи с обыкновенными навесами;
  • скрытые верхние доводчики, которые врезаются в полотно.

Функции доводчиков

Характеристики

Механизм плавного закрывания двери осуществляет множество функций, которые обеспечивают его тотальное распространение в современном мире. Среди наиболее существенных достоинств стоит отметить тот факт, что доводчики позволяют экономить теплоэнергию и обеспечивают термоизоляцию помещения. Кроме того, они эффективно защищают от шума и всяческих воздействий внешней среды и существенно повышают показатели охраны и противопожарной безопасности.

Выбор доводчика

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Для того чтобы устройство выполняло свое функциональное назначение на протяжении длительного времени и не вызывало никаких сложностей с использованием, необходимо правильно выбрать механизм. Для этого следует взять на вооружение несколько ключевых правил, позволяющих не ошибиться с выбором.

  1. Стоит ориентироваться на ширину дверного полотна. Доказано, что от этого фактора зависит не только мощность, но и количество изделий. Для очень широких дверей допускается установка двух доводчиков.
  2. Еще один параметр, который нельзя игнорировать при выборе доводчика, — это масса двери. Логично, что масса двери оказывает влияние на работу механизма. Тяжелые двери, весом более трехсот килограмм, подразумевают использование исключительно напольных доводчиков, поскольку верхние механизмы в силу многих причин не справятся со своими функциями.
  3. Не менее значим вид двери. К примеру, противопожарные двери полностью исключают доводчики, построенные по принципу механической фиксации. Для остальных видов дверей существенных ограничений не наблюдается, так что можно ориентироваться на свои предпочтения.
  4. Дорогие дверные доводчики уместны для монтажа в полотна высокого класса.

Цена изделия зависит от множества факторов, в числе которых: наличие функции регулировки скорости закрытия двери, наличие функции фиксации двери, наличие функции амортизации открывания.

Монтаж доводчика своими руками

Установка дверных доводчиков

Как уже было указано выше, существует множество разных способов установить доводчик. В данном случае будет рассматриваться монтаж механизма на дверь, которая открывается «на себя».

Монтаж доводчика своими руками

Шаг 1. Покупаем комплект материалов, в который входят необходимые составляющие.

Чаще всего набор составляют:

  • доводчик;
  • рычаг;
  • крепеж;
  • шаблон для монтажа.

Именно шаблон зачастую делает установку изделия простой и беспроблемной.

Доводчик

Шаг 2. Закрываем дверь и устанавливаем на ней шаблон таким образом, чтобы его расположение точно соответствовало приведенной схеме.

Шаг 3. Сквозь шаблон сверлим отверстия с помощью дрели точно в тех местах, которые указаны на схеме.

Шаг 4. Снимаем шаблон с двери.

Шаг 5. Крепим рычаг к дверной коробке – пока без какой-либо регулировки, просто прикручиваем, чтобы он держался на коробке.

Шаг 5. Надеваем доводчик на рычаг.

Шаг 6. Соединяем рычаг с доводчиком с помощью винтов. Они должны быть установлены по направлению к дверным навесам.

Шаг 7. Регулируем тягу рычага, то есть добиваемся такого результата, при котором дырочки на двери совпадут с отверстиями на устанавливаемом изделии.

Шаг 8. Контролируем положение рычага таким образом, чтобы он стоял перпендикулярно по отношению к коробке.

Шаг 9. Прикручиваем устройство и проверяем работу.

В том случае, если в комплекте не предлагается шаблон для монтажа, стоит обратиться за помощью в паспорт устройства. Именно там чаще всего указываются замеры, так что особых сложностей возникнуть не должно.

Обратите внимание! Чтобы развернуть инструкцию, следует кликнуть по ней мышкой.

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

Регулировка доводчика двери своими руками

После того, как все работы по монтажу будут выполнены, необходимо проверить, как работает доводчик. Не исключено, что дверь будет захлопываться слишком резко или довольно туго открываться. Эти неприятные моменты легко устранить с помощью несложной регулировки.

На доводчике располагаются два основных винта, которые в целом отвечают за функционирование механизма. Первый винт «ответственен» за скорость закрывания, а другой регулирует прилегание полотна к дверной коробке. Для того чтобы при закрытии двери не было сильного хлопка, следует обратиться ко второму винту. Регулировка осуществляется медленно и плавно. Следует слегка подкрутить винт и проверить, как работает дверная конструкция. Если результат не удовлетворил, стоит продолжить процедуру.

Регулировка доводчика двери своими руками

Для замедления движения крутите винт двери по ходу часовой стрелки, для ускорения – против часовой стрелки.

Регулировка доводчика с большим количеством винтов

Дверные доводчики

Некоторые устройства обладают более сложным строением и имеют в своем составе несколько винтов для регулировки. В том случае, если доводчик обладает большим функционалом, то количество регулировочных винтов может доходить до четырех. Чаще всего назначение и способы управления каждым из винтов указываются в инструкции, предлагаемой производителем. Кроме стандартных винтов, назначение которых было описано, предлагаются еще два опциональных винта, выполняющих важные функции.

Один винт отвечает за тормоз открывания двери. Иными словами, даже при сильном желании вы не сможете открыть дверь резче, чем это позволяют условия эксплуатации. Предназначение второго винта в том, что он фиксирует дверь в открытом виде. Если вы откроете дверь на больший угол, чем тот, который принят при обычном использовании конструкции, положение двери будет зафиксировано и автоматическое закрытие не осуществится. Регулировка этих винтов осуществляется по той же схеме, которая была описана выше.

Видео – Доводчик двери своими руками. Установка

Видео – Регулировка доводчика своими руками

tolkostroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
