Деревянные двутавровые балки перекрытия своими руками – Деревянные двутавровые балки перекрытия: пошаговая инструкция изготовления | Деревянные материалы и их применение в строительстве

Двутавровая деревянная. Как сделать деревянные двутавровые балки перекрытия своими руками — инструкция и чертежи

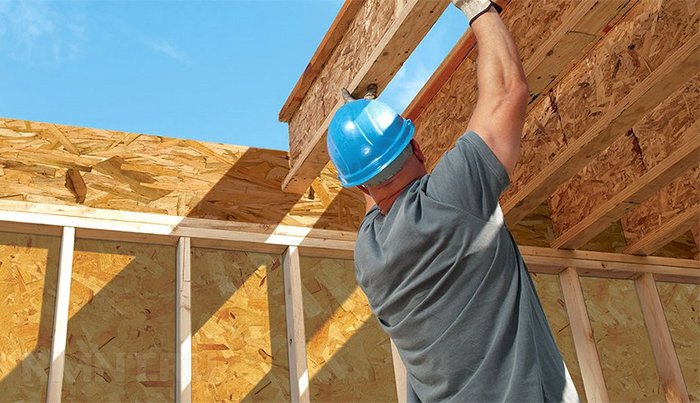

Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим. Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.

Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно? Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем. Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.

Какой материал выбрать?

Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус. Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно. Однако по сравнению с другими видами деревянных заготовок, брус действительно почти не впитывает жидкость.

Вопрос выбора породы также остается открытым. Чтобы ответить на него, достаточно вспомнить, как сооружали дома наши предки. Особое внимание уделяли нижнему венцу, который нужно было оградить от воздействия влаги. Чаще всего для сруба брали лиственницу. В отличие от других пород (в том числе хвойных), лиственница содержит особую смолу, придающую уникальные свойства материалу. При намокании прочность дерева только повышается.

Стойку можно сделать из осб либо фанеры. В продаже встречается двутавровая деревянная балка в другом исполнении. Но если работы по изготовлению будут проводиться в домашних условиях, ориентируйтесь на указанные выше материалы. ОСБ несколько прочнее и долговечнее, так как имеют особый структурный состав.

Как ни странно, но мало кто обращает внимание на такой материал, как клей. А зря. Разновидности этого вещества отличаются друг от друга не только качеством, но и токсичностью. Обязательно учитывайте этот факт, когда будете покупать клей. Перед приобретением ознакомьтесь с его составом, особенно если монтаж будет проводиться в жилом строении. Чем меньше в составе «химии», тем лучше.


Технология производства балок

В отличие от металлических балок, двутавр выполняется по совершенно другому принципу. Ни сварка, ни литье не применяются. Деревянные балки собираются подобно конструктору из таких элементов: верхняя планка, нижняя планка, стенка. Каждый элемент изготавливается отдельно. Наличие пазов упрощает процесс сборки, для дополнительной фиксации используется клей.

Практически все производители в процессе изготовления используют следующие виды станков и насадок:

  1. Фрезеровочный станок. Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.
  2. Станок для нарезки. Важно не только нарезать заготовки по размерам, но и выполнить максимально точные срезы под углом 45 градусов.
  3. Установка для склейки. Упрощает и существенно ускоряет процесс нанесения клея перед сборкой.
  4. Пресс для склейки. Когда сборка закончена, готовое изделие сушится под прессом. 5 минут будет вполне достаточно.


Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины. Когда материал готов к использованию, можно приступать:

  1. Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза? Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

  1. Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!


В чем особенность работы?

Важно не только добиться прилегания всех элементов друг к другу, но и исключить любые перекосы, пока клей будет подсыхать. Советуем взять любое «железо» с подходящим профилем. Например, швеллер под размер планок. Листовой металл сгибается, ему придается нужная форма. Остается только наложить детали на двутавровую балку снизу, а сверху зафиксировать веревкой или хомутом.

  1. Мы специально обошли стороной расчет параметров двутавровой балки. Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.
  2. Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
  3. Использовать доску вместо фанеры или OSB не рекомендуется. Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.

Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Инженерные особенности двутавровой балки

применяя деревянный двутавр, можно одновременно решить сразу несколько задач

Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк - от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.


Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.


Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину. Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.

Двутавровая деревянная балка для перекрытия


Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:


В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

Производство и размеры двутавровой балки из дерева


Деревянная двутав

Межэтажные перекрытия по деревянным двутавровым балкам своими руками

Если предстоит реконструкция, строительство загородного дома, дачи или бани, где предусмотрено деревянное перекрытие, то для работы подойдут двутавровые балки. Материал соответствует нормам СНиП и позволяет существенно сократить время постройки. Применение деревянных балок  имеет ряд неоспоримых достоинств, что делает этот материал популярным среди застройщиков. Конструкция двутавра, основное предназначение, расчет и технология монтажа описаны в статье.

  1. Деревянные двутавровые балки: конструкция и сфера применения
  2. Виды и технические характеристики деревянных двутавров
  3. Требования к межэтажным перекрытиям
  4. Расчет предполагаемых нагрузок
  5. Технология монтажа межэтажного перекрытия
  6. Использование деревянных балок перекрытия по ГОСТу и СНиП
  7. Изготовление деревянных двутавров своими руками

Деревянные двутавровые балки: конструкция и сфера применения

Двутавры из древесины активно используются в сфере строительства для устройства межэтажных перекрытий, в качестве несущей конструкции стропильной системы, кровельных и мансардных стеновых каркасов. В разрезе конструктивный материал имеет сечение в виде буквы «Н». Боковые полозья двутавра изготавливаются из сухого проклеенного бруса, перемычка выполняется из ОСБ (ориентированно-стружечной плиты). Согласно СНиП поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.

Деревянная двутавровая балка – отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной постройкой из сруба. Этот конструктивный элемент – достойная альтернатива металлическим профилям, деревянным доскам и ЖБ плитам. К числу основных достоинств относятся:

  • высокая прочность и жесткость, позволяющая выдерживать большие нагрузки;
  • в отличие от традиционных пиломатериалов, балки не прогибаются и не вызывают скрипов пола;
  • благодаря относительно невысокому весу облегчается монтаж перекрытия – работу получится выполнить без привлечения спецтехники; выполнить межэтажное перекрытие из бетона своими руками очень сложно;
  • деревянные двутавровые балки перекрытия, в отличие от металлических, не подвергаются коррозии;
  • материал не рассыхается, не деформируется, не ссыхается и не подвергается усадке, кручению и вздутию;
  • в полках двутавра есть возможность проложить коммуникации;
  • использование деревянных балок в разных климатических условиях;
  • работы относительно «чистые» - нет такого количества грязи и пыли, как при заливке межэтажного перекрытия своими руками;
  • сокращение сроков строительства и экономия трудозатрат;
  • экологичность и длительный срок службы.

Достоинства стройматериала обуславливают популярность его применения:

  1. Каркасное строительство. Возведение несущих элементов, опор перекрытия дверных и оконных проемов, стропильной кровельной конструкции.
  2. Обустройство межэтажных перекрытий и чердаков. Особенно актуально при возведении газобетонных домов, мансардного помещения.
  3. Реконструкция здания. Деревянные двутавровые опоры применяются при реставрации, замене или укреплении конструктивных узлов постройки.

Виды и технические характеристики деревянных двутавров

Серии двутавровых балок из древесины подразделяются на несколько разновидностей. Классификация согласно СНиП:

  1. Серия БП. Балки для устройства перекрытий на пролетах до 9 м. Основные габариты элементов:
    • высота – 19-46 см;
    • боковые пояса – 4*9 см;
    • толщина ОСБ-перегородки – 12 мм;
    • длина балки – 12 м.
  2. Серия БС. Изделие используется для стропильной системы. К этой группе относятся балки двутавровые размерами:
    • ширина опоры – 19-41 см;
    • пояса по 4*6 см;
    • поперечная стойка – 9,5 мм;
    • длина – до 8,5 м.
  3. Серия СС. Двутавры применяются при строительстве домов согласно «канадской» технологии, выполняя функцию основной стойки при возведении внутренних перегородок и фасадной стены. Параметры выпускаемой продукции:
    • высота балки – 13-25 см;
    • ширина пояса – 4-4,5 см;
    • габариты стойки и длина соответствуют моделям серии БС.

Номенклатурный ряд деревянных двутавров включает ряд позиций:

  • БДК – клееные балки для возведения конструкций с небольшими пролетами;
  • БДКУ/БДКУ-Л – широкие ребра жесткости, обеспечивающие высокую прочность;
  • СДКУ/СДКУ-Л – сооружение стенового каркаса;
  • БДКШ/БДКШ-Л – для возведения конструкций, подвергающихся высоким нагрузкам; оптимально для строительства построек коммерческого назначения;
  • СДКШ, СДКШ-Л – широкие ребра жесткости позволяют использовать балки при сооружении стеновых панелей.

Двутавровое сечение выступает усилителем конструкции – прочность перемычки многократно возрастает. По техническим показателям материал стоит в одном ряду с ЖБ и бетонными перекрытиями.

Сравнительная характеристика основных параметров деревянного двутавра, брусьев, металлической и монолитной железобетонной опоры отображена в таблице. Показатели рассчитаны для площади в 200 кв.м.


Требования к межэтажным перекрытиям

Обустройство перекрытия межэтажного руками выполняется с учетом постоянных и переменных нагрузок. Помимо своего веса, балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности – его величина зависит от назначения постройки, этажности дома, материала стен и прочих факторов.

Важно! При расчете обязательно надо брать во внимание индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума, существенно увеличивают нагрузку на перекрытия.

Для уменьшения нагрузки на площадь балки, их рекомендуется равномерно располагать перпендикулярно длинным стенам.

Принцип устройства перекрытия зависит от его предназначения:

  1. Цокольное помещение. Главное требование – высокая прочность. Двутавровые балки выступают основанием пола, поэтому обязаны выдерживать существенную нагрузку. При устройстве цокольного помещения или подземного гаража расстояние между двутаврами необходимо сократить.
  2. Чердачное перекрытие. Возможно независимое или «встраиваемое» в стропильную систему размещение. Первый способ повышает звукоизоляцию помещения. Кроме того, «независимый» монтаж позволяет при необходимости ремонтировать перекрытие.
  3. Межэтажная конструкция. С одной стороны балки являются опорным конструктивом для потолка, а с другой выступают напольными лагами. Межэтажный «пирог» заполняется звуко- и теплоизолятором с применением пароизоляционной прослойки.

Расчет предполагаемых нагрузок

Расчет деревянного перекрытия желательно доверить профессионалам. Грамотно произведенные вычисления и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию.  Для определения типа опоры, его сечения и шага установки надо рассчитать суммарную нагрузку на перекрытие с учетом удельной массы самого перекрытия и переменных нагрузок.

Предварительно следует подготовить схему межэтажного перекрытия, отобразив на ней количество и частоту размещения деревянных балок, разновидность гидро- и пароизоляции.

Масса каждого составляющего рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

Плотность строительных материалов и отделки

Важно! Вес межкомнатных перегородок и стен, опирающихся на перекрытие, рассчитывается как стабильная нагрузка. Номинальный удельный вес конструктивных элементов – 50 кг/кв.м.

Переменная нагрузка (вес людей, предметов мебели, животных и т.д.) согласно СНиП для жилых зданий составляет 150 кг/кв.м. Суммарная нагрузка определяется исходя из коэффициента надежности:

  • 1,2 – если постоянная и переменная масса в пределах 200 кг/кв.м.;
  • 1,3 – если сумма расчетных нагрузок свыше 200 кг/кв.м.

Исходя из полученного значения и рекомендуемых предельных нагрузок на деревянные двутавры, подбирается оптимальный тип опоры и расстояние между балками.

Технология монтажа межэтажного перекрытия

Варианты крепления балок

Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

  1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
  2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

«Пирог» межэтажного перекрытия из деревянных балок

Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

  1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
  2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
  3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх  обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

Использование деревянных балок перекрытия по ГОСТу и СНиП

Применение деревянных двутавров в строительстве регулируется государственными стандартами и нормативами. Перед работой необходимо ознакомится с основными документами:

  • СНиП 2.01.07-85 «Нагрузки и воздействия»;
  • СНиП II-25-80 «Деревянные конструкции»;
  • ГОСТ 8486-86Е «Пиломатериалы хвойных пород. Технические условия»;
  • СНиП 2.08.01-89 «Жилые здания»;
  • ГОСТ 30244-94 «Материалы и изделия строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции».

Изготовление деревянных двутавров своими руками

Для создания двутавровой балки понадобятся следующие инструменты и материалы:

  • циркулярная пила;
  • шлифмашинка;
  • хомуты и швеллера;
  • рулетка, клей для деревянных изделий;
  • клееный брус и ОСП.

Порядок изготовления балок:

  1. Клееный брус раскроить на равные детали и выпилить в них пазы нужной глубины. Это будет основание балки.
  2. Подготовить ребро жесткости. На этом элементе не должно быть неровностей, все дефекты надо зашкурить.
  3. Зафиксировать перемычку из ОСП в пазах брусьев, используя специальный клей.
  4. Оставить балку до полного высыхания клеевого состава.

Производство деревянной двутавровой балки в домашних условиях

Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.

Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.

Деревянная двутавровая балка технические характеристики нагрузки

Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.

Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:

  1. Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
  2. Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.

Нагрузка на двутавровую балку таблица:

Размер пролетаРасстояние между балкамиСечение балки
(высота x ширина) в мм.
3м.1м.
0,5 м.
150x10
150x50
4м.1 м.
0,5 м.
200x100
150x100
5м.1 м.
0,5 м.
250x150
200x150
6м.1 м.
0,5 м.
250x180
200x150
7м.1 м.
0,5 м.
300x200
250x150

Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м2.

Конечно, при расчетах нужно еще учитывать:

  • качество материалов;
  • частота укладки балок;
  • отклонения размеров.

Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.

Виды деревянных двутавровых балок

Для начала ознакомимся с разнообразием ассортимента этого стройматериала. Различают следующие серии двутавровых балок:

  1. БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
  2. БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
  3. СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
  4. БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
  5. СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.

Деревянная двутавровая балка своими руками

Для успешного старта нужна рулетка, циркулярная пила, клей по дереву, швеллера, хомуты и шлифовальная машинка. Основными материалами для изготовления послужат клееный брус и фанера, которую можно заменить на ОСП (Ориентированно-Стружечная Плита).

Клееный брус легко достать в любых строительных магазинах. Он отличается повышенной легкостью, надежностью и прочностью, податлив в обработке, поэтому для изготовления деревянных двутавровых балок подойдет идеально.

Прочная фанера или ОСП понадобится для изготовления центрального ребра жесткости, которое с двух сторон будет вставляться в подготовленный клееный брус.

Как сделать двутавровую деревянную балку своими руками:

  1. В нижнем и верхнем клееном брусе, предварительно нарезанном на одинаковые отрезки нужной длины, выпиливаем паз соответствующей глубины. Так получается основание нашей балки.
  2. Затем подготавливается ребро жесткости. Позаботьтесь, чтобы на его гранях не было никаких дефектов или неровностей. При их наличии либо зашкурьте ребро, либо замените на новое.
  3. Последним этапом идет фиксирование ребра жесткости в выпиленных в брусе пазах. Для этого используется специальный клей, обеспечивающий надежное крепление элементов друг с другом.
  4. После этого проконтролируйте, чтобы балки во время высыхания пребывали в полнейшем покое. Двигать и переносить их в это время категорически запрещено!

В процессе изготовления будет достаточно много опилок, чтобы параллельно заняться производством топливных брикетов.

Двутавровые балки – один из главнейших элементов будущего дома, на который оказывается постоянная нагрузка, поэтому к изготовлению следует подходить с максимальной ответственностью.

Рентабельность бизнес-идеи

В среднем на изготовление одной двутавровой балки уходит порядка 30 минут. Но если делать много деталей одновременно, тогда количество затраченного времени значительно уменьшается. К примеру, изготавливая 20 двутавров за раз. Сначала нарезают 40 клееных балок, затем вырезаются и шлифуются 20 ребер жесткости, а потом все это последовательно клеится. Здесь вам понадобится порядка 3-4 часов, в то время как при поштучном изготовлении вы затратили бы 10 часов и более.

Средняя продуктивность при самостоятельном изготовлении 5-ти метровых двутавровых балок без посторонней помощи составляет около 70 штук в день. Как мы уже отмечали, спешить никуда не следует, чтобы предотвратить допущение малейших просчетов.

Розничная цена деревянной двутавровой балки составляет 4,8$ за погонный метр (высота 200мм, сечение бруса 42x85, вес 5кг/м.п.). А себестоимость метра погонного метра ниже 3,5$. Следовательно, рентабельность у этого дела – довольно высокая, что делает производство двутавровых балок еще более привлекательным. Берем для наглядности в расчетах среднюю длину в 5 метров и получаем 25$ дохода с одной балки. Не сложно посчитать, что при активных продажах можно выйти на 2000$ в месяц.

При этом позаботьтесь о наличии большой мастерской. Но если объем продукции вырастет, тогда можно обойтись собственным гаражом. Также позаботьтесь о приобретении профессиональной циркулярной плиты. Расходы на ее покупку колеблются в пределах 700$.

Этот вид строительных материалов пользуется стабильно высоким спросом у потребителей.

Деревянные двутавровые балки и перекрытия своими руками

В современном строительстве особую популярность набирает деревянная двутавровая балка своими руками. Такая технология не только экономит ваши деньги, но и обладает рядом существенных преимуществ. Эти конструкции широко используют при создании перекрытий между этажами, стропильных систем в строительных проектах частных и промышленных сфер. Стоит отметить, что производиться материал исключительно по мировым строительным нормам. В нашей статье мы более детально рассмотрим, что такое двутавровые балки, их виды, производство и технология монтажных работ.

Понятие двутавровые балки

деревянные двутавровые балки

Деревянные двутавровые балки – это такой строительный материал, который используется для возведения объектов каркасного типа

Деревянные двутавровые балки – это такой строительный материал, который используется для возведения объектов каркасного типа, обустройства перекрытий и создание кровель и мансард. Технология создания материала выполняется по следующей формуле: древесина + ОСБ+ древесина. Такой состав дает возможность снизить недостатки дерева. Благодаря использованию двутавровых методов, можно повысить показатели прочности, приближая материал к бетонным и железобетонным изделиям.

Стоит отметить, что показатели деревянных балок, конечно, не смогут полноценно заменить бетонные и металлические изделия в промышленности. Согласитесь, ведь невозможно возвести такие объекты, как небоскреб или большой мост через реку с помощью балок из дерева. Тем не менее, такой материал относиться к числу самых востребованных в строительной индустрии.

Сферы применения двутавровой балки

деревянные двутавровые балки перекрытия своими руками

При строительстве объекта с небольшой этажностью балки из дерева очень часто применяют в качестве несущих элементов

Деревянные двутавровые балки характеристики, которых обладают огромным количеством преимуществ над другими подобными изделиями, имеют расширенную сферу применения. Так, производство направлено на создание балок для проектов зданий каркасного, кирпичного и деревянного типов. Также очень часто оборудование можно встретить в возведении постройки помещений коммерческой и промышленной сферы.

Рекомендуем к прочтению:

При строительстве объекта с небольшой этажностью балки из дерева очень часто применяют в качестве несущих элементов. В такой конструкции они принимают часть нагрузки на себя. Если использовать их для создания перекрытий и кровли, то по общим характеристикам можно приблизиться к брусовым, металлическим и бетонным плитам.

Внимание! При создании из двутавровых балок панелей стен, то повышается жесткость в четыре раза, в сравнение с каркасом из дерева. Таким образом, получается дом с высокой прочностью и особой легкостью.

Основные характеристики двутавровых балок

двутавровые балки перекрытия деревянные

Деревянные двутавровые балки обладают основными преимуществами – прочностью, жесткостью и способностью выдерживать большие нагрузочные объемы

Деревянные двутавровые балки перекрытия своими руками или выполненные при помощи заводского оборудования, обладают такими основными преимуществами – прочностью, жесткостью и способность выдерживать большие нагрузочные объемы. Если правильно выдержать все нормы и требования к монтажным работам, то можно добиться такого результата, при котором отсутствуют скрипы и прогибы балочных элементов. Многочисленные отзывы подтвердили качество такого материала.

В условиях заводского производства балки изготавливаются в соответствие всем нормам и с использованием специализированного оборудования. После их изготовления каждое изделие получает сертификат качества. Такие изделия обычно имеют небольшую массу, поэтому монтажный процесс для них намного упрощен. В основе установки лежит стыкуемый механизм, поэтому выполнить сопряжение можно самостоятельно. Плюс к этому следует выделить основные преимущественные характеристики материала:

  • Изделия имеют небольшую массу до 40 кг, что способствует снижению нагрузки на основание дома;
  • Качество материала исключает возможные деформации и рассыхания, поэтому эксплуатационный период выше, чем у дерева;
  • Сращенный механизм балок не поддается процессу коррозии, как металлические компоненты;
  • Низкий уровень тепловой проводимости, повышает энергетическую сберегаемость дома. Поэтому расчет затрат на отопление покажет вам меньшие данные.
  • Если деталь изготовлена при помощи заводского оборудования, то она уже обработана специальными веществами, защищающими ее от насекомых и огня. Однако если вы балку своими руками, то следует дополнительную обработку выполнить самостоятельно.

Внимание! Конструкционные особенности двутавровых деталей позволяют провести коммуникации в их стенах. Таким образом, можно сэкономить площадь комнат.

Особенности монтажных работ

деревянная двутавровая балка своими руками

На сегодняшний день существует огромное количество видео и рекомендаций, как сделать монтаж двутавровых балок из дерева

На сегодняшний день существует огромное количество видео и рекомендаций, как сделать монтаж двутавровых балок из дерева. Мы вам расскажем о самом популярном и простом варианте установки изделий, заключающаяся в использовании кронштейнов. Такие крепежи производятся в симметрической форме. Противоположные стороны имеют закрепительные детали и пластины.

Рекомендуем к прочтению:

Стоит отметить, что двутавровые изделия обычно имеют разную длину – это зависит от общих габаритов пластин. Только от этого показателя производиться расчет, для определения необходимых параметров изделия. Далее нам следует закрепить кронштейны, на которых после мы начнем сращивать детали между собой в единую конструкцию.

Внимание! Первую балку следует укладывать наравне со стеной.

После того, как первый элемент будет вмонтирован, следует ввинтить шурупы. Далее, все детали следует вкрутить. Прикрепляем изделия к пластинам, а после — к стене. Так, как в результате процесса наши пластины немного деформируются на 90 градусов, то одна из них, вследствие действий, примыкает к перпендикулярной балке. Вторая же пластина прикасается к стенке, поэтому чтоб исправить эту проблему, следует сразу прикрепить ее крепежом.

Внимание! После монтажа двутавровой балки если расчет выполнен правильно, то конструкция войдет в паз, и она будет лежать на одном уровне со стеной.

Двутавровая балка своими руками | Строительный портал

В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по методу каркасной технологии. Подобный вид строительства считается относительно недорогим и позволяет сократить сроки возведения за счет использования  отдельных каркасных элементов, изготовленных в заводских условиях и доставленных на объект строительства уже в готовом виде.

Будучи незаменимым помощником в строительстве зданий и сооружений различного назначения, двутавровая балка или двутавр получила свое название за свой специфический профиль в виде 2 соединенных букв «т». Отсюда Т-образный профиль носит название тавр, а балка считается двутавровой.



Содержание

  1. Деревянные двутавровые балки: характеристика и особенности конструкции
  2. Классификация деревянных двутавровых балок
  3. Несколько советов при создании полового покрытия с использование двутавровых балок
  4. Двутавровые балки металлические: сфера применения и особенности конструкции
  5. Классификация металлических двутавровых балок
  6. Технология изготовления двутавровой балки

Деревянные двутавровые балки: характеристика и особенности конструкции

      Деревянная каркасная технология предполагает использование двутавровых балок перекрытия из клееного бруса с повышенными характеристиками к несущим нагрузкам. Благодаря относительно малой высоте сечения, Вы можете более экономно расходовать древесные ресурсы. Применение двутавровых балок, к примеру, для изготовления перекрытий позволяет увеличить нагрузку на конструкцию и существенно сократить сроки возведения. Если Вам предстоит перекрыть пролеты более 5 м, то оптимальным вариантом станет использование подобных  двутавровых балок.

      Что представляет собой двутавровая балка в разрезе? Прежде всего, это заготовка из ОСБ или фанеры, выступающая в роли ребра жесткости, вклеенной между брусками, в которых заранее отфрезерован паз. Высота балки определяется величиной максимальной нагрузки и может варьироваться от 140 мм до 470 мм.

Чем еще привлекательны двутавровые балки из дерева?

      Помимо повышенной прочности при эксплуатации двутавровые балки превосходно сохраняют свою первоначальную геометрию и не гнутся при изменении влажности воздуха, а их особое строение позволяет производить монтаж даже в условиях отрицательных температур.

      В качестве основы изготовления балок используются калиброванные сухие материалы. Следует отметить, что правильное хранение полностью исключает возникновение в заготовках «вертолетов» и «сабель», столь часто встречающихся при изготовлении перекрытий из бруса или досок.

В чем преимущество балок от пиломатериалов?

      Прежде всего, отсутствием растрескиваний и кручений, которые могут быть вызваны усушкой пиломатериалов из-за высокого содержания в них влаги. В дальнейшем это приведет к появлению неровностей пола и раздражающим скрипам. Двутавровые балки обладают повышенной нагрузочной способностью и могут быть установлены на достаточно больших площадях без каких-либо возможных дефектов: трещин, усадки, изгибов. Конструкция балки позволяет легко прорезать отверстия для электропроводки, газа и воды, канализации и вентиляции.

По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:

  1. полное отсутствие изгибов и точные размеры двутавровой балки;
  2. прочность – возможность применения балок в пролетах больших дверей;
  3. бесшумность – правильная установка обеспечивает полное отсутствие скрипа полов;
  4. универсальность – балки можно использовать в конструкциях пола, стен и потолка;
  5. стабильность и износоустойчивость – не подвержены усадке и деформации;
  6. невысокая стоимость двутавровой балки и экономичность – обеспечивают значительную экономию материальных ресурсов;
  7. легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
  8. наличие гарантии на весь срок эксплуатации;
  9. экологическая безопасность.




Классификация деревянных двутавровых балок

     Специалисты различают 2 типа двутавровых балок.

1. Балки опалубки.

      Выступают в качестве элемента перекрытий опалубки и предназначены для оптимального распределения  нагрузки от бетона и арматуры на стойки. В данном случае поверх накладывается  палуба из фанеры ламинированной. Балка опалубки может быть изготовлена из березовой фанеры, ЛВЛ и хвойной древесины, обработанной специальным водонепроницаемым составом, который защищает балку от негативных воздействий внешней среды.

2. Балки перекрытий.

      Используя двутавровые балки, Вы сможете облегчить технологию изготовления «черных» полов, поскольку процесс подшивания черепных брусов к лагам становится излишним, да и правильные формы значительно упрощают работы по настилу для дальнейшего обустройства чистовых полов.

      Сегодня рынок строительных материалов представляет двутавровые деревянные балки длиной до 15 м, при этом некоторые фирмы предоставляют возможность изготовления балок нужной Вам длины под заказ,  ускоряя тем самым сборку перекрытий на строительном объекте. Выбирая подходящую по высоте балку, Вы сумеете заложить необходимую толщину утеплителя.

      Итак, подводя итоги, необходимо отметить, что деревянные двутавровые балки, цена которых весьма конкурентоспособна, считаются современным и наиболее эффективным строительным материалом, поскольку по техническим и эксплуатационным характеристикам во многом превосходят перекрытия из натурального массива, а по конструкционным характеристикам их можно поставить в один ряд с железобетонными и бетонными перекрытиями.


Несколько советов при создании полового покрытия с использованием двутавровых балок

      Чтобы получить качественное половое покрытие следует соблюдать большую высоту деревянных балок при меньшем прогибе и более высокой жесткости полового покрытия. Используя сплошные блокировки в перекрытиях и подшивки потолков, минуя опосредующие элементы, Вы снизите до минимума уровень вибрации пола и улучшите общие характеристики.

На качество пола при использовании балок оказывают влияние следующие факторы:

  1. большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
  2. наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
  3. чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.



      Соблюдая все процедуры: верный расчет нагрузки, правильную установку, выбор опоры и рациональное использование крепежных деталей, в том числе и приклеивание, Вы гарантированно получите пол высокого качества.

      Необходимо отметить, что для изготовления двутавровых балок своими руками, Вам придется воспользоваться обыкновенным плотницким инструментом. Относительно небольшой вес двутавровых балок и специфика конструкции позволяют удобно и экономично прокладывать коммуникации, причем это вовсе не повлияет на несущую способность готового сооружения. Поскольку изготовление балок осуществляется в заводских условиях на современном оборудовании, то качество готовой продукции контролируется специалистами и соответствует всем техническим нормам и требованиям.

Видеоролик youtube

      Видеоролик наглядно показывает, что двутавровая балка - это идеальный вариант для создания надежного и долговечного полового покрытия.

Двутавровые балки металлические: сфера применения и особенности конструкции

      Двутавровая балка представляет собой вид фасонного проката в форме горизонтального или наклонного бруса, выполненного из низколегированной или углеродистой стали высокого качества.

      Габариты двутавровой балки определяются исходя из номеров, обозначающих расстояние между внешними гранями, которые могут располагаться под наклоном (У) или параллельно друг другу (П). Значения представлены в сантиметрах.

      Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт – то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания  сложного и тяжёлого оборудования и машин.

      С точки зрения инженерных особенностей, балка успешно перераспределяет вертикальные и горизонтальные нагрузки, работая на изгиб, Этот процесс успешно реализуется, благодаря жёсткости профиля балки. В качестве материала для изготовления металлической балки выступают  различные сорта стали и всевозможные сплавы, в частности нержавеющие, которые достаточно распространены в строительстве зданий в условиях, благоприятных для возникновения коррозии.

Классификация металлических двутавровых балок

      Сортамент двутавровых балок, представленный на рынке металлоконструкций, огромен: кроме многообразия размеров, балки отличаются обозначениями и видами. Для распознавания балки следует пользоваться следующими обозначениями: К1, К2, К3, К4, К5, Б1, Б2, Б3, Ш1, Ш2, Ш3, Ш4.

      Буквой «К» обозначены колонные балки, выдерживающие огромные нагрузки. Если балка предназначена для меньших нагрузок, то лучше использовать широкополочные конструкции, маркируемые литерой «Ш». Для создания несущих конструкций такие балки играют роль опорных направляющих. Все обозначенные выше изделия отличаются наличием параллельно расположенных полок. Технология изготовления двутавровых балок строго регламентируется ГОСТом.

      Балки с наклонными полками подразделяются на традиционные (Б) и специальные (М, С), которые могут применяться для создания подвесных путей и укрепления шахтных стволов. Балки с маркировкой «Б» изготавливаются строго в соответствии с ГОСТом 19425-74.

      Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.

      Прочность металлического профиля зависит от длины балки, формы поперечного профиля, сырьевой базы и способа изготовления данного вида металлопроката.

      Материалом изготовления сварных балок служит легированный и низколегированный стальной лист. Для получения двутавровой балки может быть сварной или горячекатаный метод изготовления. Для качественной сварки балок посредством сварочных аппаратов используется слой флюса, что позволяет создавать металлические конструкции нестандартной высоты и длины.

Технология изготовления двутавровой балки

      Конструктивно двутавр состоит из двух поясов и стенки, которые присоединяются друг к другу с помощью угловых и стыковых швов. Процесс сварки стыковых швов является сложной и ответственной задачей, которая выполняется в первую очередь, когда отсутствуют закрепления в свариваемых листах.

     Затем происходит сборка конструкции, согласно выбранного метода сварки поясных швов. Чаще всего она осуществляется с помощью одного или двух автоматов, когда вертикальная стенка расположена в горизонтальном состоянии. Соединив все конструктивные элементы, к балке крепятся ребра жесткости.

     Для создания балки может быть использован метод ручной сварки поясных швов. Такой способ кардинально меняет последовательность сборки конструкции. К примеру,  после установки вертикальной стенки на нижний пояс следует закрепить ребра жесткости, а затем установить верхний вес и зажать балку хомутами.

      Значительно упрощают сборку двутавровой балки кондукторы - кантователи, которые избавят Вас от необходимости использовать прихватки,  поскольку в этом случае элементы  монтируются с помощью фиксирующего оборудования быстрого действия.  Такой метод сборки позволяет организовать серийное и массовое производство конструкций.

      Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.

      Так, по сравнению с прокатной балкой, ее прочностные параметры значительно выше, а масса ниже на 30% - это достигается благодаря оптимальному расчету сечения, который, впрочем, оказывает влияние и на цену двутавровой балки, - делая ее, безусловно, дороже.

Как сделать деревянную двутавровую балку своими руками? Изготовление и качество

Освоение канадской технологии модульной сборки домов расширило представления отечественных архитекторов о каркасном строительстве. Схожесть климата позволяет практически полностью копировать данную методику в российских условиях, но зачастую используются и отдельные ее компоненты. В частности, находят свое применение в самых разных проектах двутавровые деревянные балки. Своими руками изготовить данный элемент конструкции не составляет труда, поэтому многие домостроители отказываются от подобных материалов заводского происхождения.

Характеристики двутавровой балки

Применение деревянной двутавровой балки

Технико-эксплуатационные качества и размерные параметры традиционного двутавра рассчитываются на включение в конструкцию перекрытия из ОСБ-плит. Это межэтажное перекрытие дома или чердачного помещения, которое отличается прочностью и высокой теплоизоляцией. Собственно, балки выполняют функцию ребер жесткости, обеспечивая несущую функцию. Непосредственно двутавр имеет Т-образный профиль, но для перекрытий используют и модифицированные элементы с другими конфигурациями сечения. Как правило, своими руками деревянные двутавровые балки для перекрытия изготавливаются из монолитных брусков длиной до 5 м. Высота балки зависит от расчетной нагрузки на конструкцию и варьируется от 140 мм до 410 мм в среднем. Толщина промежуточной стойки двутавра составляет не более 10 мм, а брусок имеет параметры 64х38 мм в соответствии с нормативом.

Материал для изделия

Брус для двутавровой балки

Итак, конструкция будет состоять из элементов двух типов – опорной части (брус) и промежуточной стойки (ОСБ-плита). К этому стоит добавить и клеевой состав, которым будут скрепляться части балки. Наиболее ответственный выбор касается бруса, поскольку на него ляжет практически вся нагрузка перекрытия. Специалисты рекомендуют не экономить на нем и закупать профилированные, а не клееные заготовки. Разница заключается в качестве обработки и экологической чистоте материала. Возможна ли сборка деревянной двутавровой балки из досок? Своими руками выполнить такую компоновку физически проще, чем из цельного бруса. Однако в принципе использовать доску для двутавра стоит лишь в тех случаях, когда предполагается минимальная нагрузка на балку. Например, при монтаже ферм стропильной системы крыши.

Что касается ОСБ-плиты для стойки, то в данном случае вариантов для замены гораздо больше, поскольку конструкционная ответственность этой части не столь высока. Более того, в некоторых случаях многослойная фанера оказывается более достойным решением и в показателях прочности, и в простоте монтажа. Дело в том, что двутавровую деревянную балку своими руками компоновать легче, если используется жесткая центральная часть. Она не прогибается сама по себе и не требует специального упора в целях страховки.

Материал для изготовления двутавровой балки

В выборе клея ситуация проще, поскольку на рынке предлагается множество высококачественных строительных составов специально для конструкционного соединения деревянных элементов. В выборе стоит учитывать наличие маркировки ECO, что будет указывать на экологическую безопасность и достаточную адгезивную способность смеси.

Подготовка элементов к сборке

Изначально выполняется разметка балки с точным определением ее параметров. На основе схемы компоновки должна быть выполнена финальная доработка частей конструкции на столярном инструменте. Оптимально использовать для таких целей токарный станок по дереву, но можно обойтись циркулярной пилой с электролобзиком и шлифовальным инструментом. При изготовлении деревянных двутавровых балок своими руками в части бруса может выполняться выборка лишнего массива. Ее производят строго по осевой линии заготовки, выдерживая контур специальным разметочным приспособлением или направляющей планкой.

Двутавровая балка из планок

Сборка двутавра

Два бруса к моменту сборки должны быть доработаны до оптимальных параметров, подходящих для монтажа стойки. Последняя утапливается в подготовленные пазы с двух сторон (верх и низ) и фиксируются на клеевую основу. Здесь важно ответить на вопрос о том, как сделать двутавровую деревянную балку своими руками с минимальным количеством зазоров и выступов? Что касается первого, то в принципе наличие пустот в местах сопряжения зависит от качества первичной обработки материала. Чем ровнее поверхности в пазах, тем выше вероятность плотного монтажа стойки. С выступами ситуация проще. С одной стороны, их можно подбить киянкой пока клей не высох, корректируя тем самым грани конструкции. Если же наличие выступа обуславливается ошибками в расчетах, то ситуация исправляется только абразивным крупнофракционным материалом с последующей чистовой шлифовкой.

Оценка качества двутавровой балки

Изначально материал для балки должен пройти дефектовку с отбраковкой. Особенно брус не должен иметь изъянов наподобие сучков, трещин, признаков коробления, порезов и сколов. Если даже дефект не повлияет на конструкционные свойства балки, открытость структуры в дальнейшем может стать причиной биологического поражения древесины. Но и это не все условия изготовления качественной двутавровой балки. Своими руками деревянную конструкцию необходимо зачищать и в процессе сборки, убирая и мелкие абразивные частицы на поверхности, которые могут повредить поверхность элемента. Механическая обработка также становится причиной повреждений, поэтому после каждой операции следует проверять внешний вид изделия. На завершающем этапе производится замер балки и определяется соответствие ее параметров требованиям.

Конструкция перекрытия из двутавровой балки

Общие советы по изготовлению деревянного двутавра

Жестких рамок в создании данной конструкции все равно не существует, поскольку различаются сферы и направления ее использования. И все же опытные строители дают несколько универсальных рекомендаций тем, кто хочет сделать своими руками двутавровую деревянную балку высокого качества:

  • Разметочные операции желательно выполнять с помощью современных лазерных нивелиров – особенно если речь идет о проектировании крупных перекрытий.
  • Не всегда уместно применение жестких и плотных материалов, поскольку они утяжеляют конструкции, что ограничивает использование балки как в перекрытии, так и в стропильных фермах.
  • Обработку антипиренами или антисептиками желательно выполнять после сборки. Это позволит создать сплошное защитное покрытие.
  • После удачного изготовления балки по индивидуальным параметрам стоит сохранить ее характеристики в шаблонах на случай необходимости изготовления аналогичной конструкции.

Заключение

Конструкция двутавровой деревянной балки

Функции двутавра в разных конструкционных частях строительного каркаса может выполнять и обычный цельный брус, но его использование не всегда практично и выгодно. Дело в том, что при тех же затратах можно сделать двутавровую деревянную балку своими руками, но ее использование технологически более оправдано. Именно за счет комбинации с тонким ОСБ-листом образуется оптимальная по характеристикам конструкция, сочетающая в себе надежность, стойкость к динамическим нагрузкам и небольшой вес. Варьируя размеры отдельных частей двутавра и конфигурации сборки, можно получить оптимальный силовой элемент каркаса для самых разных задач.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
