Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

  1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
  2. Визуально увеличивает высоту низких помещений.
    Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
  3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
    Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Винтовая лестница из фанерыДля лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

Виды винтовых лестницВиды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

  • С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

Опора ступеней на столб и ступени

  • С консольным защемлением ступеней на несущем элементе.

Консольное защемление ступеней

  • С креплением ступеней к изогнутым тетивам.

Одна из конструкций винтовых лестниц

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

  • из каких элементов она должна состоять;
  • месторасположение составных частей;
  • способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

  1. ступеньки;
  2. заключительная площадка, расположенная сверху;
  3. столб, предназначенный для опоры перила и балюстрады;
  4. главный несущий элемент, являющийся основой конструкции;
  5. цилиндры, из которых состоит опорный столб;
  6. балясины, поддерживающие перила;
  7. перемычки;
  8. перила в форме винта;
  9. заграждение на верхнем этаже.
Элементы лестницыСхема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

  1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
  2. Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
  3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
  4. Узел «Г» – место крепления опоры и основания, установленного в полу.
Соединение узлов лестницыСоединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

  • середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
  • минимальный диаметр опоры равен 5 см.
  • винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
  • в одном лестничном витке должно быть минимум 11 ступеней.
  • высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Опорный столбЦентральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

  • Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
  • Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.
Изготовление клееной древесиныСхема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Верхняя ступень винтовой лестницыИзготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

  1. путем их вклеивания в проделанные отверстия;
  2. фиксация к ступеням с помощью специальных креплений;
  3. приклеивание при помощи сделанных внизу стоек выпилов.
Разметка стоек перил и схема их установкиРазметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

  • вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
  • вырезание перил из клееной древесины;
  • соединение элемента из не очень плотного деревянного шпона.
Способ точного изготовления перилСпособ точного изготовления перилИзвитые перила из дереваСхема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

  • Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.
Вырезание и обрамление проемаВырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

  • Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
  • Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
  • На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
  • При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
  • Верхняя ступень крепится к полу второго этажа.
  • После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
  • Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
  • Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото


domzastroika.ru

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницыОсобенности
У стены

У стены

В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке

Отдельно стоящая, с защемлением ступенек на опорной стойке

Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки

Отдельно стоящая без центральной опорной стойки

Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра

Опора ступенек на трубу большого диаметра

В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

  • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
  • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
  • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
  • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

  • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
  • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

  • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
  • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
  • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
  • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
  • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

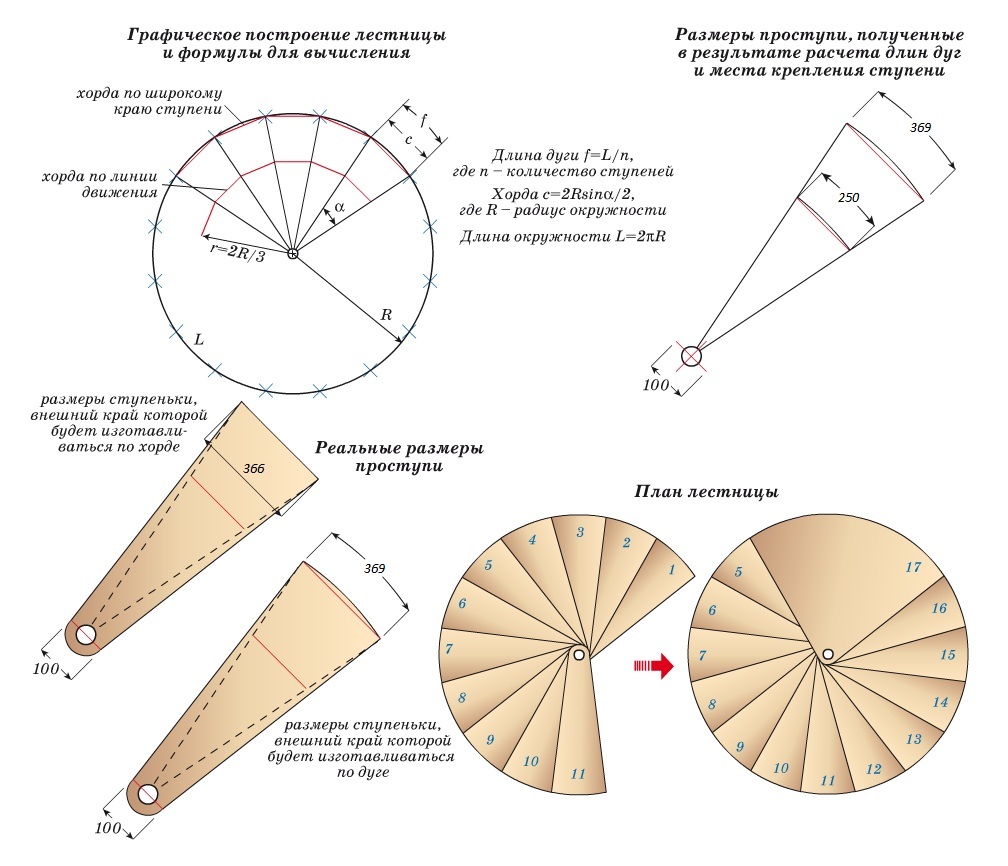

Схема расчета винтовой лестницы

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.
Конструктивные размеры для монтажа винтовой лестницы

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

  • Устанавливается несущая стойка;
  • Согласно чертежу монтируются проступи и втулки;
  • Крепятся ступеньки, с учетом их точного начального и конечного положения;
  • Закрепляются кронштейны;
  • Фиксируется верхняя ступенька к перекрытию;
  • Ставятся перила;
  • Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

olestnicah.ru

Винтовые лестницы своими руками чертежи, эскиз, расчитать

Винтовые лестницы все чаще притягивают внимание людей благодаря своей нестандартной конструкции. Изящные линии и форма лестницы придадут уникальности любому помещению и интерьеру.

Разнообразие форм таких лестниц позволяет использовать их в любых целях. Проектирование винтовой лестницы — важный этап, как и для любой другой конструкции. На данном этапе вы создадите детальные чертежи каждого элемента и всей конструкции в сборе, что необходимо для более ясного понимания и представления итога строительства.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

винтовая лестница

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

винтовая лестница винтовая лестница

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

винтовая лестница винтовая лестница

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

уличная винтовая лестница уличная винтовая лестница

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

винтовая лестница

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

бетонная винтовая лестница

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

металлическая винтовая лестница

Также оба материала широко применяются и для внутреннего размещения.

внутренняя металлическая винтовая лестница внутренняя бетонная винтовая лестница

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

винтовая лестница на косоуре

винтовая лестница на тетиве

винтовая лестница на больцах

консольная винтовая лестница

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

минимальный диаметр винтовой лестницыминимальный диаметр винтовой лестницы



Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

чертеж винтовой лестницы

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

чертеж ступени винтовой лестницы

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

сборка винтовой лестницы

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

3D чертеж винтовой лестницы

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

gidlestnic.ru

Винтовая лестница своими руками + фото, чертежи, видео

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

винтовая лестница

винтовая лестница

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
    винтовая лестницавинтовая лестница
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

картинка

картинка

Деревянные маршевые конструкции

винтовая лестница

винтовая лестница

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

схема

схема

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

схема

схема

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

винтовая лестница

винтовая лестница

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.
    винтовая лестницавинтовая лестница

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

bouw.ru

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид. Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир. Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

  • Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
  • Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
  • Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

  • После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
  • Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.

В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.

Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

  • Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
  • Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
  • После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.
Компактная деревянная опора

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Пример наборных ступеней

Пример наборных ступеней

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Дорогие изогнутые перила

Дорогие изогнутые перила

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями. Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла. Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

  • Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
  • Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
  • Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.
Винтовая лестница из металла простого дизайна

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Красивые винтовые лестницы на второй этаж, фотогалерея:

Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна
Винтовая лестница из металла простого дизайна

viascio.ru

Винтовые лестницы своими руками: чертежи, специфика конструкции

винтовая лестницавинтовая лестница Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины. винтовая лестницавинтовая лестницаРазработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

  • Диапазон размеров ступеней (толщина, высота, глубина, ширина).
  • Минимальная глубина ступеней возле опорного столба.
  • Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
  • Размеры лестничного проема.

винтовая лестницавинтовая лестница Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками. винтовая лестницавинтовая лестница

Преимущества и недостатки винтовых лестничных конструкций

Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

  • Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места. винтовая лестницавинтовая лестница
  • Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками. винтовая лестницавинтовая лестница
  • Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции. винтовая лестницавинтовая лестница
  • Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками. винтовая лестницавинтовая лестница
  • Эстетическая привлекательность и оригинальность. винтовая лестницавинтовая лестница

Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи. Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями. винтовая лестницавинтовая лестница

Что нужно знать, чтобы расчет был правильным

Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления. Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

  • Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
  • По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры – не менее 10 см.
  • Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
  • Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
  • Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

винтовая лестницавинтовая лестница

Параметры лестничных ограждений и опор

В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см.винтовая лестницавинтовая лестница Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

Важно!Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.

винтовая лестницавинтовая лестница Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы). винтовая лестницавинтовая лестницавинтовая лестницавинтовая лестница Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

  • С опорой на столбе и на стенах. винтовая лестницавинтовая лестница
  • Защемление ступеней между элементами опорной стойки. винтовая лестницавинтовая лестница
  • Использование в качестве опоры ограждения или тетивы. винтовая лестницавинтовая лестница
  • Консольное опирание ступеней только на опорный столб. винтовая лестницавинтовая лестница

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет. Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы – это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них. винтовая лестницавинтовая лестница

Совет!Специалисты рекомендуют использовать для расчета специализированное ПО, вроде AutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской. Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву. винтовая лестницавинтовая лестница Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с этой статьей . Предыдущая

СтационарныеВиды модульных лестниц и особенности их установки

Следующая

СтационарныеСтандарты строительства лестницы и высоты ее ограждений

lestnitsygid.ru

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.
Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Схемы сборки Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Вид сверху Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

stroysvoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
