Банная печь своими руками – Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

проекты из популярных материалов и инструкции по постройке

Ключевое место в любой бане занимает печь. Ведь именно она является источником того самого пара, что приносит нам такое великолепное удовольствие. И если вы осуществляете возведение бани самостоятельно, то крайне серьезно отнеситесь к вопросу ее изготовления. На самом деле, печка в баню легко делается и своими руками, но только, если вы действительно знаете все сопутствующие этому делу нюансы. Обо всем этом — в нашей пошаговой инструкции с большим количеством фото и видео, а также уже готовых чертежей и проектов.

Из кирпича

Пожалуй, один из самых сложных вариантов, требующий не только хорошего запаса терпения и выносливости, но также и знания различных тонкостей при организации кирпичной кладки.
В плюсах зато — очень качественный прогрев даже большого помещения. Другими словами, если вы решили сделать такую печку в бане, то никому точно не будет холодно, так как кирпич основательно прогревает даже самые укромные места в парной.

1. сперва возводится фундамент — в высоту он должен быть не более 2 стандартных кирпичей, мелкий гравий и песок смешиваются и насыпаются в подготовленную площадь;
2. после уже готовый фундамент укрывают листами рубероида и выкладывают так называемый стартовый ряд, который специалисты называют нулевым — это основание, которое должно быть предельно ровным, поэтому нужно внимательно следить за этим моментом при помощи уровня;
3. продолжаем кладку и возводим первые 2 ряда — они задают нужную форму вашей печи, лучше всего использовать для этих целей огнеупорный красный кирпич — у него отменная пожаробезопасность, а ведь именно на этом нижнем уровне температура будет достигать критической отметки;
4. фиксируем плотный асбоцементный лист для оформления зольника и начинаем укладывать третий ряд;
5. при переходе к кладке четвертого ряда сперва оформляем нишу под каменкой — это и будет основанием для будущей топочной камеры, для этой цели лучше всего выбрать не обычный, а шамотный кирпич, так как у него отменная огнеупорность, не забудьте и о решетке;
6. пятый ряд кладки — это последовательно наращивание топочной с оформлением перекрытия каменки, не забудьте оставить небольшой отсек в самом низу — в него будет стекать вода, на случай появления ее излишков;
7. как только перейдете на седьмой ряд, уложите камни и смонтируйте дверку для топочной камеры;
8. следующий ряд позволяет нам оформить необходимый канал, который и будет служить соединительным элементом между непосредственно топкой и каменкой;
9. перед тем, как начнете осуществлять кладку девятого ряда, зафиксируйте горизонтальную задвижку для газохода;
10. во время выполнения кладки десятого ряда можно смело оформлять уже вертикальную задвижку, которая поможет разделить печную трубу и каменку;
11. укладываем ряд камней и вырезаем стальной лист (толщина — минимум 0,1 см) — он будет служить нам крышкой для печи;
12. все последующие финальные ряды укладываются для того, чтобы нарастить будущую печь и подготовить ее основание под намеченную трубу;
13. последний штрих — установка трубы и бачка для воды.

Все этапы строительства печки для бани из кирпича — на фото. Предлагаем также и чертежи, которые помогут точнее выполнить работу, если вы делаете все своими руками.

Не помешает и видео. Тем более, что его авторы — уже опытные специалисты, которые собаку съели на возведении печей в баню. Кирпичных и не только.

Зачем в печках для бани на дровах бак для воды?

Распространенный вопрос, который чаще всего исходит от новичков. На самом деле, оформление такого

резервуара для воды — это очень удобный и рациональный способ использования того колоссального запаса тепла, которое отдает любая каменка. Главное — определиться с его типом. Он напрямую зависит от того, где вы собираетесь размещать бак для воды:

• встроенный — не очень удобен для использования, а потому встречается достаточно редко;
• выносной — современный и вполне себе практичный вариант, не привязан к какому-то конкретному месту, а потому может быть вынесен в самую удобную точку, в зависимости от расположения печи и конфигурации парной;
• навесной — размещается, как правило, на дымоотводящей трубе, отличается большим объемом, вода нагревается невероятно быстро и защищает трубу от утечки дыма.

Если вы делаете печку в баню самостоятельно, то размещение бака для воды, особенно, если печь на дровах, считается практически необходимым условием.

Из дисков

Являетесь автолюбителем? Наверняка у вас завалялись уже потрепанные старые диски от машины. Не спешите их выбрасывать — они отлично подойдут для изготовления печки. Особенно, если вы не желаете возиться с трубами. Для того, чтобы сделать печку из дисков для бани, лучше всего подобрать колеса от автомобилей

грузового типа:

• больше диаметр;
• толще металл.

Соответственно, такая импровизированная печь прослужит куда дольше и сможет выдерживать очень серьезные нагрузки.  А вот если в вашем распоряжении только диски от легкового автомобиля, то сделать с их помощью надежную печь для полноценной парной не получится. Подробная инструкция по изготовлению — в следующем видео.

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

• быстро остывают;
• не совсем безопасны;
• не подходят для больших парилок;
• требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

• периодичности использования;
• ваших материальных возможностей;
• особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

Готовим основание

1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
6. тщательно выровняйте основание при помощи строительного уровня;
7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
2. проведите скрупулезную зачистку всех краев;
3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
5. оформите из металлического листа топку выносного типа и сделайте вырезы;
6. приварите этот фасад к базовой трубе;
7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
10. все, что остается — это установить дверки для топочного отсека и поддувала;
11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

Полезные материалы. Фото готовых решений и чертежи

Заключение

Успешность выполнения миссии — изготовление печки в баню — зависит в первую очередь не от того, насколько скрупулезно следуете тем или иным рекомендациям, а как умело применяете их на практике. В процессе работы могут возникнуть некоторые затруднительные моменты, обусловленные уникальным статусом вашего собственного проекта. Ведь, что ни говорит, а даже слепое копирование уже готовых решений вовсе не отменяет того, что какая-то часть вашего проекта будет содержать в себе отличительные особенности. Не стоит бояться затруднений — они лишь временный барьер на пути к успешному завершению всех работ. Барьер, который отделяет вас от наслаждения великолепным паром в бане собственного изготовления. Чем не хороший мотив для того, чтобы засучив рукава приняться с удвоенной энергией за дело?

Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru.

vbanepar.ru

Банные печи своими руками — пошаговая инструкция!

Банные печи своими руками

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

• наличие необходимой тепловой мощности и возможности для ее регулирования;
• наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
• отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
• наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Печи для бани

Печь в бане

Печь в бане

Компактная печь для бани

Компактная печь для бани

Конструкция печи

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

• корпус из металла;
• стенка из кирпича;
• дымоотводящая труба;
• водяной бак;
• топливник;
• решетка из чугуна;
• камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

• металлический корпус;
• дымоход;
• топливник;
• поддувало;
• дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими руками

Природные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубы

Из куска трубы делаем камеру для камней

Делаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печь

Установите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

ciscoexpo.ru

Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

• По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
• По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
• По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
• С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Наиболее простым вариантом можно назвать сооружение каменки, которую нужно топить по серому.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

• в помещении долгое время сохраняется тепло;
• отличное качество пара;
• имеют большую мощность, способны обогреть большую площадь комнаты;
• не требуют проведения дополнительных мероприятий по противопожарной защите;
• приятный микроклимат;
• даже при очень высокой температуре, материал не выделяет токсических веществ;
• благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

В качестве топлива используют подручные материалы, которые можно найти на любом приусадебном участке в виде веток, палок, сухой травы, щепок, мха или приобретают сырье в магазине.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

• конструкция имеет большой вес, поэтому необходимо возведение фундамента;
• высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
• оплата профессиональному печнику, если не проводить все работы самостоятельно;
• кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
• длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Виды

Печь из кирпича для бани можно разделить на две категории:

• постоянного действия;
• периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор материала

Выполняя работу по укладке печи, следует подготовить необходимые инструменты и материалы. Основным материалом для сооружения конструкции для бани является кирпич.

В строительстве печных сооружений чаще используют два варианта кирпича: шамотный и красный кирпич. Шамотный кирпич имеет бледно-желтый цвет, его составляет огнеупорная глина. Он имеет лучшие характеристики по сравнению с иными видами материала, но цена такого изделия также будет превышать по цене аналоги. Шамотный кирпич очень хорошо может выдерживать высокую температуру, его укладывают на участках, которые будут подвергаться длительной тепловой нагрузке. Он идеально подходит для выкладывания пространства возле топки.

Красный кирпич используют для других элементов конструкции. Можно сделать печь только из шамотного кирпича, но его стоимость значительно выше красного, поэтому комбинированная кладка позволит удешевить конструкцию.

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

Приобретая кирпич, следует делать это с запасом, так как в процессе кладки нужно будет его резать. Для его резки по нужным размерам можно взять болгарку с дисками.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

• емкость, где можно замачивать кирпич;
• глину и песок для раствора;
• емкость, где будет замешиваться раствор;
• сито для песка;
• дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
• стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
• козлы для работы на высоте;
• рубероид, асбест;
• строительную рулетку, веревку, уровень, карандаш.

Чтобы проверить качество материала, по нему нужно слегка ударить. Если после удара слышен звонкий звук, значит, кирпич без дефектов, но если слышна глухота, скорее всего, там есть трещина.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Этапы постройки

Любые строительные работы должны выполняться по инструкции, схемам и чертежам. Составляя проект будущей бани, следует указать важные особенности – внешний вид конструкции, вариант кладки и расположение каждого отдельного кирпичика, ведь от этого будет зависеть срок эксплуатации. При строительстве кирпичной печи для бани не обойтись без советов опытных печников. Среди множества вариантов кладки стоит выбрать наиболее подходящий для конкретного помещения. При составлении проекта можно внести любые изменения и корректировку.

Независимо от того, какой был выбран метод кладки, проект состоит из основных элементов:

• из топки, которую лучше выложить из огнеупорного (шамотного) кирпича;
• дымоотвода, для которого выбирают красный керамический или пустотелый (силикатный) кирпич;
• бака с водой;
• зольника, который обычно состоит из чугунной плиты, топки, подпечья, где хранятся принадлежности для бани.

Фундамент

Конструкция должна быть прочной и надежной, поэтому без возведения прочного надежного фундамента не обойтись. В принципе, основание для банной печи очень схоже с обустройством ленточного фундамента.

Для создания фундамента нужно:

• Разметить фундамент и вбить колышки по углам.
• Между колышками протянуть веревку, чтобы удобней было ориентироваться.
• Размер площадки должен соответствовать габаритам основания печки. Котлован роют вглубь на 60 см, внизу на 15 см яму расширяют в стороны на 10 см.
• Нижнюю часть фундамента засыпают песком, а сверху насыпают слой битого кирпича или щебня. Засыпанный щебень утрамбовывают и укладывают гидроизоляционный слой в виде рубероида.
• Далее по контуру котлована монтируют опалубку. Для его сборки стоит взять доски и шурупы.
• В котлован укладывают армирующую сетку, состоящую из стержней. Между стенкой котлована и сеткой нужно оставить зазор в 5 см, для этого берут подставки или иные фиксаторы.
• В котлован заливают бетон, оставив 15 см до поверхности, при этом следует выровнять верхушку по уровню. Данный промежуток нужен для укладки стартового ряда кирпичей.

После этого следует дать заливке отстояться в течение 5-7 дней, а затем демонтировать опалубку. В пустоты насыпают гравий, покрывают битумом и укладывают слой рубероида. Эту процедуру следует провести еще раз. Такая двухслойная изоляция будет предохранять печь от грунтовых вод.

Приготовление раствора

Обычный раствор из цемента не подходит для сооружения печи, так как он плохо переносит высокую температуру. Чтобы приготовить раствор для банной печи, необходимо взять глину и песок. Оптимальным вариантом станет использование красной или шамотной глины, это обеспечит более длительный срок службы конструкции. Кроме глины, необходимо подготовить песок, который предварительно просеивается через сито. Таким образом удаляется мусор, мелкие камешки, илистые включения.

К воде, используемой для раствора, также предъявляют определенные требования. Она должна быть чистой, без затхлого запаха.

Чтобы сделать кладку сотни кирпичей, необходимо использовать до 20 литров воды.

Глину для приготовления раствора необходимо выдержать несколько суток в воде, чтобы она размокла. Перед работой глину разбавляют водой, добавляют песок и доводят раствор до состояния густой сметаны.

Используя насадку или строительный миксер, избавляются от комков глины и делают раствор готовым к применению. Чтобы определить оптимальную вязкость раствора, рекомендуется опустить палку в раствор и стряхнуть ее. Если после встряхивания слой раствора на палке остался более 3 мм, следует добавить песок. Если он меньше 2 мм, нужно добавить глину. По консистенции он должен напоминать пластилин. Оптимальная толщина слоя должна быть 2 мм.

Кладка кирпича

Если печь для бани из кирпича кладут первый раз, не имея особых навыков, подойдет небольшая модель, которая не будет слишком сложной. Самым простым вариантом является обустройство топочной и зольной камеры, установка бака для воды, место для дымохода. Сложить более серьезную конструкцию можно при накоплении определенного опыта в печном деле.

Чтобы качественно построить печь в бане, нужна порядовка, то есть подробная схема, где будут размещаться кирпичи.

Опытные мастера советуют не пожалеть времени и возвести нижнюю часть печи без использования раствора.

В процессе работы выбранные кирпичи пронумеровывают, делают зарезы, подготавливают куски нужной формы и размера. Лишь после этого можно начинать работу, используя раствор.

Перед началом работы кирпичи вымачивают в воде до появления пузырьков, это улучшит сцепление и предохранит от обезвоживания раствора. Используя шамотный кирпич, его погружают в воду, чтобы удалить пыль.

Схема кладки должна начинаться с нулевого ряда. Это делается для того, чтобы фундамент вывести на один уровень с полом. Первый ряд выкладывают с особой тщательностью. Используя отвес, по кирпичам первого ряда дальше будет проверяться вертикаль печных стенок.

При укладке первого ряда его кладут насухо, не используя раствор, в дальнейшем слой раствора должен быть 3-6 мм. Раствором промазывают тычковую часть кирпича и целый пласт. После укладки кирпич прижимают, постукивая мастерком. Чтобы сделать конструкцию более прочной, кирпичи выкладывают со смещением очередного ряда до 50%, перекрывая стыки.

Кладку делают согласно порядовке, при этом:

• раствор наносят на предыдущий ряд;
• гладкая сторона кирпича должна быть направлена к дымоходу;
• после каждого ряда проводится проверка по вертикали и горизонтали;
• через 3-4 ряда необходимо убирать остатки раствора.

Чтобы закрепить дверку поддувала в 3 ряду, берут оцинкованную проволоку или полоску из стали и прикручивают ее по углам. Используя болгарку, в кирпичах вырезаются канавки, туда будет опускаться железная проволока. Место касания дверки с печкой изолируют асбестом.

В 5 ряду под уголки из стали вырезают выемки. Колосники укладывают на уголки. В случае их прогорания их можно будет легко заменить на новые. К тому же расширяясь при нагревании, колосники не будут разрушать кладку из кирпича. На данном этапе начинают заниматься топочной камерой, после этого продолжают поднимать наружную стену.

Для формирования топочной камеры используют шамотный кирпич. После топочного отделения монтируют чугунную плиту, на которой позже будут выкладываться камни для бани.

Чтобы определить, какая емкость нужна для бака высчитывают, что около 10 литров уходит для мытья одного парильщика, такое же количество уходит для того, чтобы запарить веник.

Чтобы конструкция была более надежной, через каждые 4 ряда проводят армирование междурядья.

После перекрытия печи, установки задвижки переходят к формированию дымохода.

Дымоход

При возведении дымохода учитывают, что труба, сделанная из железа, при перепадах температуры будет создавать конденсат, который будет приводить к накоплению в трубе сажи, поэтому стоит выбрать для дымохода кирпич.

Размер дымохода должен соответствовать величине конструкции печи. После того, как дымоход сложили, его выводят над крышей на высоту не менее полуметра. Обычно для дымохода берется асбестовая труба, которую обкладывают кирпичом.

От того, насколько правильно будет проведена работа, будет зависеть то, как дым будет удаляться из помещения.

В дымоход следует закладывать только целые кирпичи, чтобы половинки или треснувшие элементы не могли выпасть. Выкладывать дымоход следует очень аккуратно, поверхность должна быть абсолютно ровной, иначе в щелях начнет накапливаться пыль и сажа, что приведет к быстрому забиванию шахты.

Канал дымохода нельзя сужать. При постройке учитывают, что его длина от колосника до краев трубы не должна быть менее 5 метров. Если сделать его меньшим по размеру, дым не сможет быстро остыть, а жар начнет вылетать в трубу.

Чтобы предохранить потолок от возгорания, в месте прохождения трубы через потолок ее оборачивают термостойким материалом и обкладывают кирпичом. Дымоход с внешней стороны покрывают известью. В случае утечки дыма можно будет сразу понять, где она происходит.

После того как все работы завершены, печи дают постоять несколько дней, чтобы она просохла. Для этого двери и окна в помещении оставляют открытыми.

Затем производят пробную растопку. Для этого берут мелкие щепки и протапливают печку в течение 10-15 минут. Делается так несколько раз в течение нескольких дней. Если на агрегате будет конденсат, это означает, что он еще не совсем высох. После окончательной просушки можно пользоваться печкой постоянно.

Отделка поверхностей

Если есть желание, можно сделать финишную отделку. Среди наиболее популярных вариантов стоит отметить облицовку плиткой. Такой вариант сделать не сложно, к тому же материал для отделки не отличается большой стоимостью.

Чтобы керамическая плитка хорошо держалась, нужно верно подобрать нужный материал. Рассмотрим оптимальные варианты плитки:

• Терракота. Ее изготавливают сухим прессованием с цветной основой. Плитка имеет хорошую сцепляемость, высокую прочность, пористую основу.
• Майолика. Ее изготавливают тем же способом, как и предыдущий вариант. Такие изделия смотрятся очень красиво за счет нанесения глазури.
• Клинкерная. Ее производят при соединении смеси разных глин с включением шамотного порошка и красителей. Добавление огнеупорного порошка делает плитку для печи наиболее удачным вариантом.

При облицовке печи нужно учитывать, как плитка или иной материал впишется в интерьер комнаты.

Можно отделать печь для бани декоративным кирпичом или камнем. Для этого используют керамогранит, мрамор, гранит, змеевик.

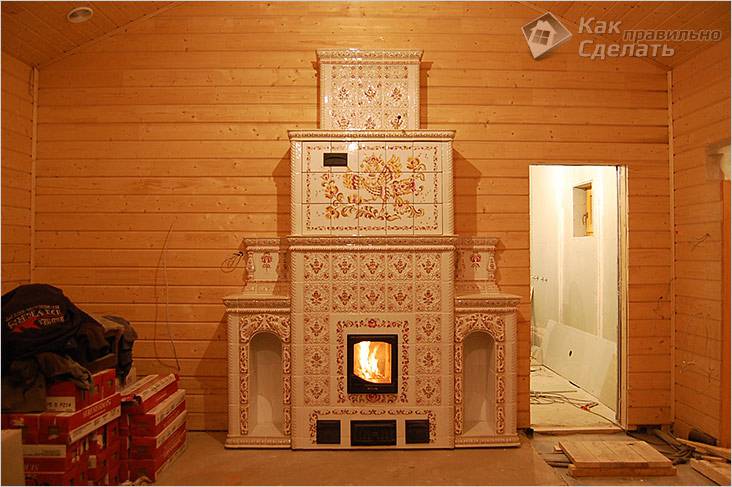

Издавна применяли облицовку деревенских печей и порталов изразцами, такое устройство и сейчас пользуется большой популярностью.

Кроме красивого внешнего вида, изразцы придадут дополнительные свойства:

• продолжительную теплоотдачу;
• высокую теплоемкость;
• гигиеничность.

При должном уходе декоративные элементы будут долго радовать любителей банных процедур. Уход за изделиями заключается в регулярном протирании их от пыли и копоти, при повреждении элементов проводится их реставрация и замена.

В видео ниже представлена подробная инструкция по кладке кирпичной банной печи.

dekoriko.ru

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь

kakpravilnosdelat.ru

изготовление банной печки, как сделать металлическую и из кирпича, устройство, производство, фото и видео

Содержание:

На современном строительном рынке банные печи представлены в большом количестве разновидностей: жидко- и твердотопливные, газовые, дровяные и с большими различиями по функционалу. Учитывая высокую стоимость таких установок, рассмотрим в статье, как создать печь для бани своими руками с учетом основных критериев и особенностей создания такого агрегата.

Сложности выбора печи в баню

Готовая печь для бани хоть и обладает повышенной функциональностью, мощностью и эффективностью эксплуатации, но стоит при этом достаточно дорого. Также ни один специалист не может дать гарантии в том, что печь будет оптимальна для конкретной бани и прослужит долгие годы.

При этом печи, создаваемые самостоятельно, – это настоящие произведения искусства, которые красивы на фото и при визуальном осмотре, а также обладают не худшими эксплуатационными характеристиками, чем магазинные изделия.

Произвести работы может каждый владелец бани с минимальным набором строительных навыков. В помощь ему в данной статье будет представлена подробная пошаговая инструкция с набором рекомендаций от специалистов. Итак, далее представлены данные о том, как делается печка для бани своими руками с соблюдением всех мер по безопасности.

Историческая справка о банных печах

Издревле печи банные создавались практически в каждом дворе, но при этом в них даже не было дымохода, и угарный газ выводился через входную дверь. В связи с этим возникло такое понятие, как «мыться по-черному». При этом устройство такой печи обладало высокой практичностью и абсолютной огнеупорностью. Использовался в строительстве экологически чистый (натуральный) глиняный кирпич, который выкладывался в форме купола.

Внутрь этой конструкции монтировались металлические прутья для удержания нагревательных камней. В свою очередь камни прогревали объемную емкость с водой. Результатом работы такой печи становился мягкий пар, благотворно влияющий на организм посетителя бани.

С течением времени изготовление печи для бани перешло на новый уровень и ее конструкция была модифицирована первообразным дымоходом, который был далек от идеала, но при этом с отведением угарного газа справлялся на отлично. В связи с такой модификацией эстетичность и функциональность установки повысилась.

Наконец, бани получили свою конечную конструкцию, которая снизила расходы на эксплуатацию, увеличила эффективность и полезность проведения процедур.

Основные требования к печам, устанавливаемым в банях

На сегодняшний день самостоятельно можно собрать печь, которая по эксплуатационным характеристикам практически ни в чем не будет уступать агрегату заводской сборки. Современная банная печка ручной сборки практически настолько же эстетична, экономна и проста в эксплуатации, как и покупная. В вопросе использования топлива банная печь, собранная своими руками, также может быть дровяной, газовой, жидко- или твердотопливной.

Когда осуществляется производство печей для бань нужно помнить о ряде требований, которым должно соответствовать данный агрегат:

1. Высокая мощность производства тепловой энергии с широким диапазоном ее регулирования. Если это условие не соблюдается, то печь может не быть универсальной для бань различной конструкции. Дровяной сруб будет прогреваться отлично, а на каркасную постройку при этом мощности ее не хватит.
2. Важно иметь в ее устройстве аккумулятор тепловой энергии и генератор пара, чтобы постоянно осуществлять контроль за температурным и влажностным режимом в парилке и остальных помещениях бани.
3. Также стоит позаботиться о средствах регуляции конвекции воздуха.
4. В конструкции должны отсутствовать поверхностные элементы, температура которых может превышать 150 градусов по Цельсию.

Также, помимо всех перечисленных параметров, нельзя забывать и об индивидуальных особенностях, которыми определяется устройство печей в бане: габариты растопочной камеры, пожарная безопасность и т.д.

Чем различаются «холодный» и «горячий» типы конструкции

Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.

Но при этом воздух в парном отсеке нагревается по следующей схеме:

1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
2. Проходя нагрев на огне, воздух повышает свою температуру.
3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.

Таким образом, если было решено, как сделать печь для бани своими руками, то успешно регулировать температурный и влажностный режим в парном отсеке можно будет при использовании «холодной» печи.

Закладная печь из кирпича – вековая традиция

Создавая печи для бани на дровах своими руками, в первую очередь задумываются о кирпичной кладке, поскольку конструкционно такая печь проверена годами и описана неоднократно.

Отличительные особенности:

• при закладке используется огнеупорный кирпич;
• зольник конструкционно располагается ниже уровня топки;
• решетка под камни используется чугунная или стальная;
• все отходы горения выводятся через дымоход;
• под горячую воду установлен змеевик;
• топка закрывается дверцей.

Вес кирпичная кладка имеет большой, а потому требует заливки отдельного фундамента поверх общего основания бани. Важной особенностью раствора, при помощи которого осуществляется кирпичная кладка, является отсутствие в его составе цемента, неустойчивого к воздействию влаги. Взамен этому строительному материалу приходит глина, которая обладает абсолютной влагостойкостью. Читайте также: "Как построить печь из кирпича для бани – от теории до практики".

Каждая кладка имеет уникальную схему и при ее правильной реализации можно получить высококачественную печь, которая прослужит долгие годы. К примеру, круглая печь в баню не может обладать достаточными эксплуатационными характеристиками, но если ее делать из металла, а не из кирпича, то эффект будет совершенно другим. По стандарту кладка имеет более простые геометрические формы: квадрат, прямоугольник.

Печь из металла – современность и качество

Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.

Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.

Что касается газовых и электрических банных печей, то они небезопасны даже после производство на специализированном предприятии. О самостоятельном производстве такой печи даже не стоит задумываться, поскольку уровень пожаро- и взрывоопасности в них очень высок. Лучше всего продумать грамотную схему, по которой будет создаваться печь в баню из металла, не уступающая по характеристикам современным агрегатам.

Наиболее простые варианты исполнения самодельных печей

Новичкам в банном деле следует изучить особенности простейших печей, которые не сложно будет смонтировать и использовать. Основные же функции такая конструкция будет выполнять на высочайшем уровне: отапливать помещения бани, нагревать воду и создавать пар, благотворно влияющий на организм посетителей.

Речь идет о следующих конструкциях:

• печь-каменка;
• модифицированная каменка, отличающаяся от первой версии специальным отверстием в стенке топливника;
• печь с котлом под нагрев воды;
• улучшенная печь-каменка со стенкой, перенаправляющей горячие газы;
• печь-каменка, в которую монтируется поддувало для отведения газов;
• печь-каменка из металлической трубы.

Также, легко закладывается печь каменная. Толщина стенок такой печи должна составлять от 13 до 25 сантиметров, а для прогревания следует использовать камни от 1 до 5 килограмм. Лучше всего использовать гранит, бут или голыш.

От использования кремня следует отказаться, поскольку при накаливании он трескается, деформируется и вовсе разлетается на части. Максимизировать аккумуляцию тепла в печи можно, если к камням докладывать чугунные чушки, чтобы они сочетались с камнями в соотношении 20:80 процентам.

Емкости для воды в печах необходимо устанавливать на стенки печи, либо на специальные подборки. Также можно подвесить котел на прочных тросах поверх топки. Решетки под камни могут быть спаяны из толстой стали, либо сварены из чугуна (прочитайте: "Как сварить печь в баню – делаем сами своими руками").

Итог

В статье подробно описаны печи для бани, создаваемые своими руками. Если учитывать все параметры, которые должны соответствовать конструкции банной печи, то эффективность ее будет высока. Всегда можно доверить сборку печи профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения печи в эксплуатацию.

banyaspec.com

Кирпичная печь для бани своими руками



Строительство своей бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения гигиенических процедур, причем, невзирая на время года, но поможет поправить здоровье и привести в норму нервную систему.

Целебные свойства бани известны с незапамятных времен и являются частью народной медицины во многих странах.При этом важно понимать, что во многом эти качества обуславливаются особыми способами протапливания помещения. Например, нередки случаи, когда для того, чтобы баня «заработала, как надо» ее необходимо топить в течение нескольких часов, при этом используя специальные дрова и добавки. А, следовательно, и печь для такой бани нужна, способная выдерживать такие интенсивные температурные нагрузки.

В статье мы поговорим о том, как сделать кирпичную печь для бани своими руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.

Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места. При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Процесс изготовления

Порядовка

Для того чтобы в общих чертах понимать то, как сделать кирпичную печь для бани нужно уточнить для себя, что задача предстоит не из легких. Даже в деревнях, где печное отопление является привычным моментом и без преувеличения частью жизни, за изготовление печей берутся лишь единицы. Секреты процесса передаются устно и требуют длительной практики. Хотя с другой стороны, сделать простую печку, при должном объеме знаний и наличии опыта в принципе возможно. Работы при этом можно разделить на несколько этапов, выполнять которые стоит последовательно.

Подготовка

Кирпич огнеупорный

Одним из важнейших моментов любого дела является подготовка. В случае монтажа печки в баню речь идет о том, что нужно закупить все нужные материалы и подготовить инструменты. Здесь всё, казалось бы, просто, но есть некоторые нюансы:

• Прежде всего, важно отметить, что для изготовления печи потребуется несколько сортов кирпича. Так, для монтажа топки нужен жаропрочный (шамотный) кирпич, а для изготовления дымоходов можно обойтись и обычным.
• На этом же этапе необходимо приготовить все металлические элементы печи, такие как дверцы, заглушки, колосники и прочее. Важно проверить, чтобы детали не имели трещин, так как это сократит срок эксплуатации и возникнет риск возникновения пожароопасных ситуаций.
• Если планируется установка нагревательного котла для воды, то это также должно быть учтено на подготовительном этапе, так как в зависимости от места его расположения будут несколько отличаться и действия. К слову, можно для того, чтобы обеспечить посетителей горячей водой можно обойтись и без оборудования нагревательного бака.
• Также на этом этапе нужно определиться с местом расположения будущей печи и демонтировать напольное покрытие, а также выпилить лаги, если пол уже установлен.

Монтаж основания

Фундамент под кирпичную печь

Для того чтобы печь стояла долго и выполняла свои функции качественно не обойтись без монтажа прочного и ровного основания.

• Для этого в месте предполагаемой установки демонтируется напольное покрытие и лаги, а земляное основание немного заглубляется по форме будущей печи.
• Затем в углублении выполняется цементно-песчаная стяжка. При этом необходимо принимать во внимание, что толщина стяжки должна быть не менее 30 см, а также слой её должен быть армирован стальной арматурой, толщина которой должна составлять не менее 10 мм.
• После того как стяжка просохнет необходимо уложить первый слой кирпичей, которые будут играть роль основания всей последующей кладки.

Здесь можно добавить, что работы, связанные с цементным раствором вряд ли можно назвать чистыми, поэтому, если есть желание обезопасить от загрязнений поверхности, например, пола, их необходимо закрыть пленкой.

Дальнейший монтаж

Кладка банной печи

После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.

• Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
• Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.
• Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
• После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
• Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Печь-каменка

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.

Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.

Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

Из кирпича

Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.

Среди преимуществ печи стоит отметить следующие:

1. Возможность отапливать бани более 30 м².
2. Конструкция пожаробезопасная.
3. Долго сохраняет тепло в бане.
4. Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.

Из металла

Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.

Основные преимущества печи:

• Быстрый нагрев бани.
• Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
• Возможность принятия банных процедур в процессе топки.

О том, как сделать печь-каменку вы можете узнать из этой статьи «Печь-каменка своими руками».

На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.

Видео

В этом видео очень подробно и доходчиво объясняется, как сделать кирпичную печь для бани своими руками:

Также предлагаем вам прочитать статью «Котел для бани своими руками«.

Фото

Печь отделана декоративным кирпичом

Облицована кафелем

С баком для воды

Печь в деревенской бане

Печь-камин из кирпича

В комнате отдыха

С функцией котла

Чертежи

Чертеж железной печи

Чертеж кирпичной печки

Чертеж металлической печи

Печь из трубы

Конструктивная схема печи

Из баллона

Второй вариант

Схема каменки

Схема печи

С топкой из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

Железная печка для бани

kakpravilnosdelat.ru

как правильно сделать печку из кирпича своими руками, фото и видео

Содержание:

Одним из основных элементов любой бани, обеспечивающих создание особого микроклимата в парилке, а также нагрев воды и отопление всего помещения, является печка. В данной статье мы предлагаем разобраться, как сложить печь для бани из кирпича, а для наглядности прилагаем ряд фото и видео.

Довольно часто, чтобы пользование парной было комфортным, печь топится из предбанника. При этом внутри печи накапливается тепло, которое передается на каменку, расположенную в парной, а также по трубам распространяется во всем помещении.

Отметим, что для того, чтобы печь функционировала правильно и долго, экономить на материалах для ее строительства не стоит.

Разновидности камней

Распределение теплого воздуха и пара внутри парилки происходит за счет каменки печи. Как правило, внутри каменки из кирпича для бани  укладывают от 1 до 5 кг камней на 1 м³.

Важными критериями, которыми определяется выбор камней, являются:

• теплоемкость, то есть способность накапливать и отдавать тепло в воздух;
• температура плавления – или порог, до которого камни могут раскаляться – желательно, чтобы этот показатель был как можно выше;
• вес – предпочтительнее, чтобы он был высоким;
• прочность – важно, чтобы при нагревании камни не становились хрупкими и не крошились или трескались.

В основном для каменки выбирают такие породы камней, как базальт, кварцит, гранит, диабаз или жадеит (подробнее: "Как уложить камни в банную печь правильно, какие камни лучше использовать"). Каждый из них в большей или меньшей степени соответствует предъявляемым требованиям.

Материалы, которые для каменки нельзя использовать ни в коем случае:

• мрамор;
• ракушечник и доломит из-за наличия магниевых и кальциевых карбонатов;
• известняк – при резком охлаждении водой может выделять газ;
• кремниевые породы – склонны крошиться, и есть риск обжечься;
• руды, содержащие асбест, натрий или серу;
• осадочные породы.

Ряд профессионалов используют для кладки каменки чугунину, которая соответствует всем критериям работы печи.

Характеристики кирпича

Перед тем, как сложить печку в бане из кирпича, следует уточнить, какой именно материал должен быть использован. Предпочтительнее всего использовать огнеупорный керамический кирпич без полостей.

Требования к огнеупорному кирпичу для печи таковы:

1. Качество обжига – недостаточно обожженный материал при постукивании издает глухой звук, и наоборот, звонкие звуки означают, что обжиг произведен правильно.
2. Четкая геометрия – прямоугольная форма, без трещин, сколов и дефектов.
3. Склонность к растрескиванию – нельзя применять щелевой или силикатный кирпич.

Убедившись, что материал выбран правильно, можно приступать к строительству печи.

Раствор для кладки кирпичной печи

Наилучшим образом сцепление между кирпичами обеспечит раствор из природных компонентов, а именно – из глины. Конечно, оптимально, если раствор изготавливается из того же сырья, что и кирпич, поскольку в этом случае коэффициент расширения при нагреве у них будет одинаковым, а печь в результате прослужит намного дольше. Однако, как правило, не представляется возможным заказать глину, входящую в состав кирпича.

Чтобы конструкция кирпичной печи была достаточно прочной и долговечной, следует обратить внимание на толщину шва – предпочтительно, чтобы она была как можно меньше. Конечно, слишком малое количество раствора просто не даст возможности кирпичу схватиться. Нормативами предусмотрена максимальная толщина шва в 5 мм, а если получится сделать его тоньше, то кирпичная кладка будет значительно прочнее.

Песок для приготовления раствора нужно выбирать по следующим параметрам:

• добавляемый в раствор песок должен быть тщательно просеян;
• размер гранул песка не должен превышать 1 мм, а за неимением такового, в крайнем случае, допускается использовать более крупный материал, с зерном в 1,5 мм;
• песок должен быть чистым, без ила или прочих примесей, равномерного цвета.

Подготовка глины для раствора

Чтобы понять, как правильно сложить печь в бане, стоит остановиться на процессе подготовки глины для кладочного раствора. В первую очередь пласт глины нужно измельчить и, поместив в емкость, залить водой. В процессе перемешивания этой массы все комки нужно разбить. Далее мокрую глину нужно залить водой так, чтобы полностью покрыть, и оставить на сутки для настаивания. После этого раствор процеживают, а все комки перетирают.

После нескольких перетирок глиняная масса приобретает пастообразную консистенцию. Вот в этот момент уже можно начинать добавлять мелкий речной песок. Причем чем больше будет доля песка, тем менее жирным получится раствор.

Очень важно правильно подобрать пропорции компонентов, поскольку слишком тощий раствор просто не схватится как следует, и со временем печь начнет разваливаться, а слишком жирный, наоборот, начнет трескаться и тоже будет разрушать кирпичную кладку.

Как установить жирность глиняной смеси

Для того чтобы установить степень жирности глины, можно прибегнуть к одному из простых способов, доступных для новичков в строительном деле. А поскольку при этом используются точные цифровые значения, можно считать их достаточно достоверными.

Для теста нужно взять 500 г глины, смешать ее с водой и замесить вручную до получения однородной массы без комков, которая не липнет к рукам.

Отметим, что правильный раствор глины должен быть средней степени жирности.

Способ 1

Нужно взять немного смеси и скатать ее в шарик с небольшое яблоко размером. Его кладут на плоскую поверхность и начинают медленно приминать дощечкой до тех пор, пока не начнут появляться трещины.

По размерам трещин можно судить о качестве раствора:

• если шар развалился полностью без трещин, значит глина нежирная;
• появление трещины на шаре в половину его диаметра свидетельствует о том, что раствор слишком жирный;
• если шарик потрескался только на 0,2 диаметра, значит, раствор подходит для кладки лучше всего.

Способ 2

Из глиняной смеси формируют два шарика, один из которых раскатывают в пласт. Эти две заготовки помещают в темное место на 4-5 суток для просушки. Если на заготовках появились дефекты, трещины, значит, раствор слишком жирный. А вот если они остались в первоначальном состоянии и не повреждены, значит, такую глину можно смело использовать. Можно также бросить шарик с небольшой высоты – если не разбился, значит, раствор хороший.

Технология кладки банной печи

Далеко не каждый строитель знает, как сложить печку в бане своими руками, ведь этот процесс требует не только умений, но и знания тонкостей.

Перед тем, как сложить печку в бане, нужно провести ряд предварительных работ:

• Готовый залитый фундамент под печь нужно защитить слоем гидроизоляции.
• Нижние ряды кирпичей кладут на раствор цемента с песком.
• В месте установки дверки укладывают металлическую пластину в целях пожарной безопасности.
• Начинать кладку каждого следующего ряда нужно от угла.
• Перед использованием кирпичей, их нужно ненадолго замочить в воде – минимум на 20 секунд. Тогда раствор сможет легко проникнуть во все поры материала.

Сама технология процесса, как сложить печь для бани, выглядит так:

1. Глиняная смесь наносится небольшими порциями и разравнивается.
2. После замачивания кирпич опускают на слой раствора.
3. Поверхность кирпича слегка простукивают, опуская до нужной глубины и добиваясь толщины шва не более 5 мм.
4. Излишки раствора убирают шпателем.
5. Рядом выкладывают новую порцию раствора, разравнивают ее и покрывают торцевую часть смежного кирпича.
6. Дальнейшая кладка производится аналогичным образом.

Следует помнить о том, что кирпичи в кладке должны располагаться с 50 % смещением, чтобы она была прочной и не растрескалась. Кроме того, колотая сторона кирпича не должна быть направлена внутрь печи, чтобы при нагревании она не деформировалась.

Строительство топки

Для топки традиционно используют огнеупорный кирпич. Стоит помнить, что совмещать огнеупорный и керамический кирпич нельзя, поскольку они подвержены расширению в разной степени.

Установка колосников

При использовании шамотного кирпича применяется только шамотная глина. Между кирпичами нужно оставить зазоры в 5 мм, поскольку он будет расширяться при нагревании. Место для чугунной решетки нужно предусмотреть с небольшим зазором, поскольку чугун также расширяется при нагреве.

Отметим, что колосниковую решетку или любые другие чугунные элементы укладывают без раствора, чтобы их было легко заменить.

Дверцу из металла или чугуна нужно закрепить кирпичами в процессе кладки, а также дополнительно покрыть асбестом. Одностенную перегородку выстраивают в качестве дымохода. Внутри монтируют сэндвич-трубу с утеплением.

Как просушить печь

Использовать печь интенсивно можно будет только после ее полного высыхания. Для этого в помещении открывают все окна и двери для доступа воздуха. Спустя 4 дня можно протопить печь небольшими щепками, но не дольше 15 минут. Допускается несколько подходов за день. Если есть конденсат – печь еще не высохла.

Таким образом, при соблюдении инструкций и советов, выложить печь из кирпича самостоятельно не так уж сложно. К тому же, в продаже всегда можно найти качественные материалы с хорошими характеристиками. Зато вы значительно сэкономите на профессиональных услугах, а баня всегда будет вас радовать теплом.

banyaspec.com
