Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

убирать сено;
выравнивать поверхность почвы;
транспортировать грузы;
боронить землю;
очищать участок от снега.

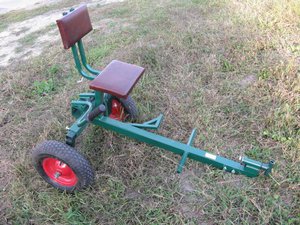

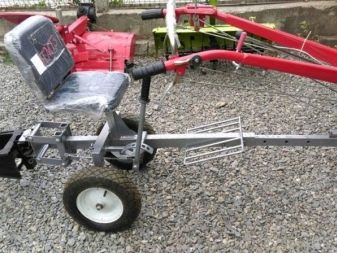

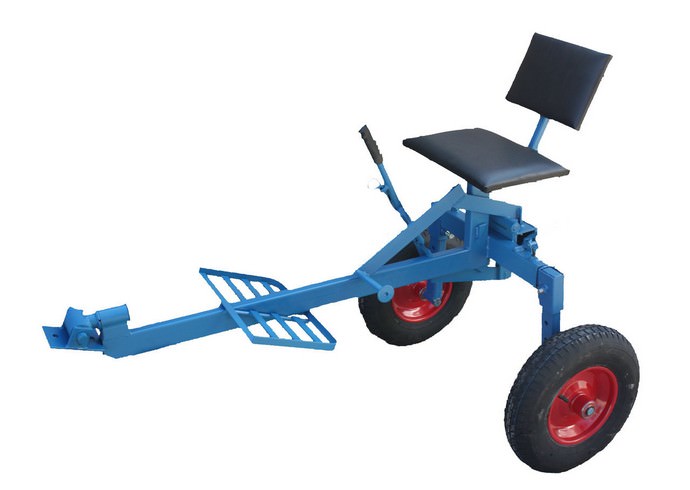

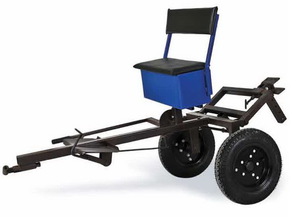

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

рамы;
сиденья оператора;
двух колес;
оси;
сцепного механизма.

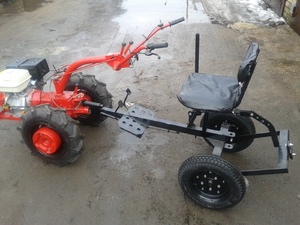

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
Наибольшая грузоподъемность — 100 кг.
Диаметр колеи составляет 67 см.
Габариты равны 130х70х71 см.
Вес устройства — 22 кг.
Гарантийный срок работы — 5 лет.

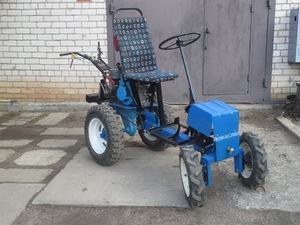

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

Передние. Узел сцепки находится сзади.
Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

простые;
универсальные.

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

короткое;
длинное.

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

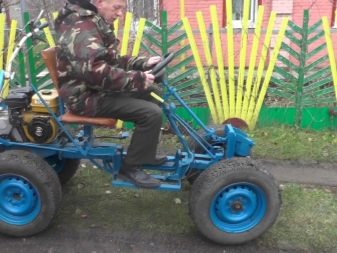

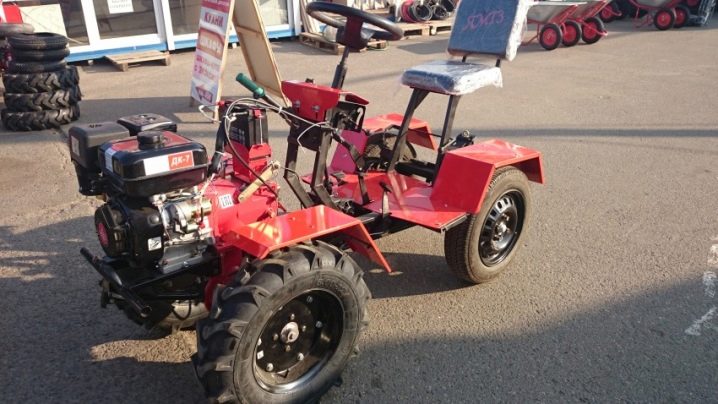

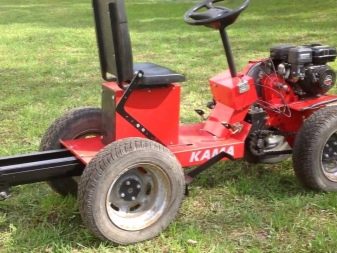

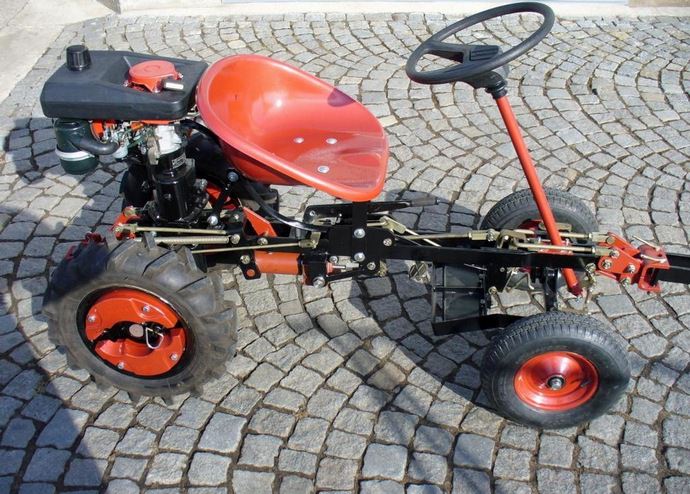

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

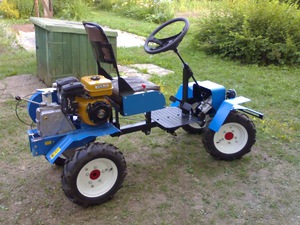

Как сделать адаптер к мотоблоку своими руками

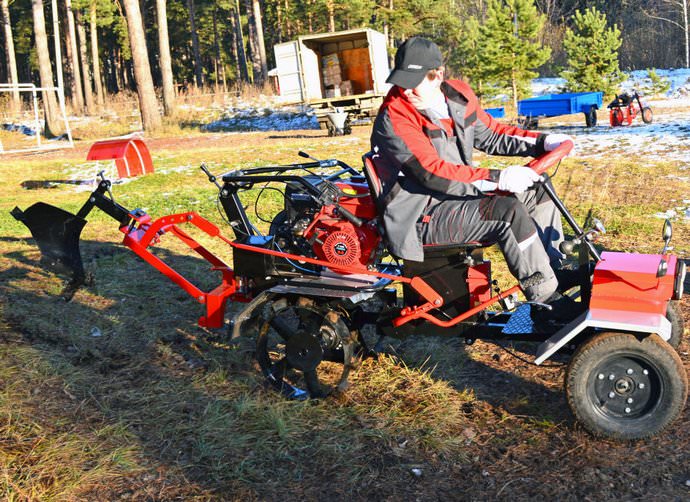

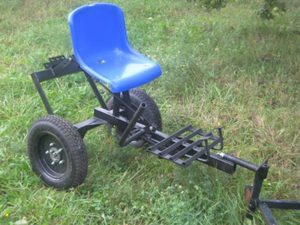

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

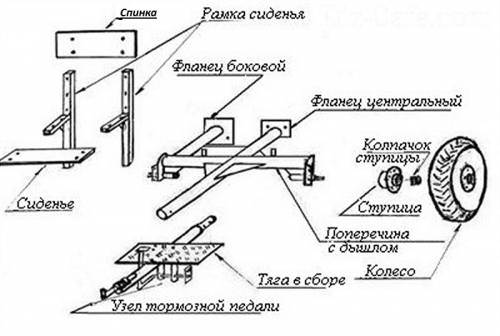

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

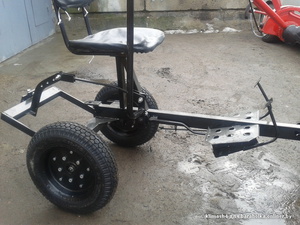

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.

Гайки винты, шайбы.
Смазка: солидол.
Сварочный аппарат, дрель со сверлом, провода, диски.
Болгарка.
Отвертка, гаечный ключ, шуруповерт.
Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

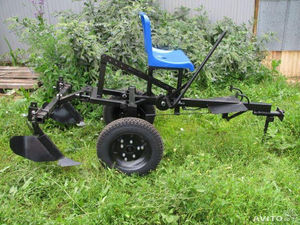

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

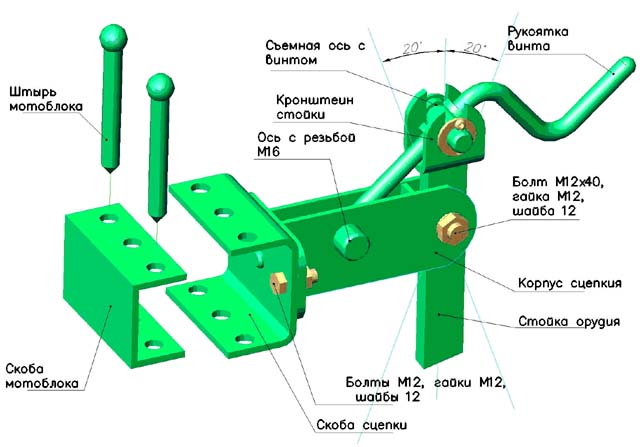

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

особенности переднего и заднего адаптера с рулем. Как установить модель для мотоблока КтЗ с рулевой колонкой?

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.

Устройство и назначение

Конструкция адаптера для мотоблока есть не что иное, как нехитрое приспособление-прицеп или тележка с рамой и сиденьем для оператора, которую подсоединяют к мотоблоку. Данное устройство удобно тем, что при дополнении к мотоблоку оно существенно повышает его функционал, но при этом не требует постановки на учет, как в случае с трактором. Система снабжается колесами, а также может предусматривать крепеж навесного оборудования. С помощью данного агрегата можно трансформировать мотоблок в устройство для перевозки грузов.

Адаптер может быть заводским либо изготовленным самостоятельно. Однако вне зависимости от этого его устройство будет состоять из основных рабочих элементов. Отличия будут определяться типом агрегата. Модель оборудуется рулевым колесом, что существенно упрощает управление техником в процессе работы. Сама конструкция может быть длинной и короткой. Учитывая легкость класса, изделие может крепиться не только к двум, но и одному колесу мотоблока.

Конструкция адаптера предусматривает наличие рулевого привода, который выполняют в виде отдельного узла, а также жесткой сцепки, отвечающей за соединение с мототехникой.

Использовать адаптер с рулевым управлением можно для уборки сена, выравнивания поверхности почвы, транспортировки грузов, вспашки, рыхления и окучивания грунта, а также очищения участка от снега. Однако в каждом случае стоит понимать: для конкретной цели придется применять и дополнительное навесное оборудование.

Зачастую приобретают плуг, борону, окучник, косилку, снегоуборщик, картофелекопалку и картофелесажалку. В остальном же устройство можно назвать комфортабельным – оператор в нем располагается сидя.

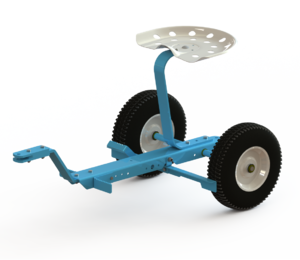

Устройство состоит из рамы, сиденья для пользователя, двух колес, оси и механизма сцепки. Сиденье крепится к раме, которую закрепляют на шасси. Колеса адаптера для мотоблока с рулевым управлением могут быть разными, что зависит от назначения техники. Например, варианты из металла применяют для работы с почвой, резиновые аналоги используют для передвижения по дороге.

Соединяясь с мотоблоком, получается полноценная конструкция с четырьмя колесами. Несмотря на то что она не подчиняется регламенту (не регистрируется) и на таком агрегате нельзя ездить по дорогам общего пользования, техника незаменима в быту для любого хозяина частного дома с приусадебным участком.

Отличительной особенностью адаптера для мотоблока с рулевым управлением является тот факт, что здесь предусмотрено управление как передних, так и задних колес. Сама же техника достаточно проста в управлении.

Сцепной механизм адаптера изготавливают из стали либо чугуна посредством сварки. Он позволяет зафиксировать тележку к мотоблоку. При этом лучшей системой считается П-образный вариант крепления, который на практике доказал свою устойчивость. Весит адаптер в среднем 20-22 кг, может иметь грузоподъемность до 100 кг. Скорость передвижения его вместе с мотоблоком может превышать 10 км/ч.

Преимущества и недостатки

Адаптерное рулевое управление мотоблоком удобно тем, что:

исключается потребность хождения за мототехникой;
происходит полная реализация тягового потенциала мотоблока;
увеличивается функционал сельскохозяйственного оборудования;
упрощается перевозка агрегата до конкретного участка обработки;
облегчается управление – больше не требуются большие усилия оператора;
конструкцию по необходимости можно разбирать;
осуществляется достаточный баланс по всем осям.

К недостаткам относят увеличение расхода топлива, которого после переделки уходит в полтора раза больше. Однако эти потери себя оправдывают простотой управления и сбережением колоссального количества времени, которое тратит огородник при работе с землей.

Разновидности

Классифицировать адаптеры с рулевым управлением можно по типу расположения колес. Рулевую передачу выполняют в формате отдельного узла. Колеса, выполняющие опцию рулевого привода, могут располагаться спереди и сзади. Что касается положения рулевого привода, то это зависит от особенностей конструкции и запчастей, ведь в процессе эксплуатации не избежать ремонта и замены износившихся деталей.

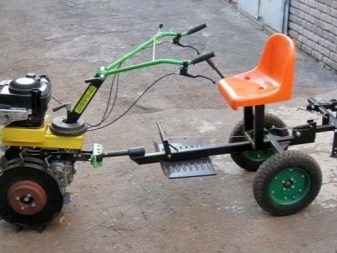

Модели, у которых адаптер располагается спереди, называют разновидностями с передним рулевым управлением. В таких модификациях двигатель является своего рода тягачом всего агрегата. Если адаптер располагается сзади, а мотоблоку приходится его тянуть за собой, такое устройство называют заднеприводным. Другими словами, если адаптер находится перед мотоблоком – это изделие переднего типа, а если сзади – то заднего.

Выбор того или иного варианта покупатель осуществляет сам, исходя из собственных предпочтений.

Например, передний вариант больше подходит для рыхления и вспашки обрабатываемой почвы. Здесь, помимо силы мототехники, нет необходимости в обзоре участка. Если же нужно окучить выращиваемую культуру, то для таких целей лучше подходит задний аналог.

Однако можно присмотреться к варианту, где адаптер находится ближе к ведущей оси. Вес оператора в этом случае будет создавать дополнительную нагрузку, не позволяя мотоблоку выскакивать из земли во время работы техники.

Исходя из разновидности, можно классифицировать адаптеры на кузовные и бескузовные. Первые предусматривают перевозку грузов, вторые больше подходят для обработки почвы. В зависимости от мощности агрегата стыкуют адаптеры с мотоблоком посредством длинного либо короткого дышла. Первые модификации применяют на тяжелой технике, вторые используют на легкой.

Как установить?

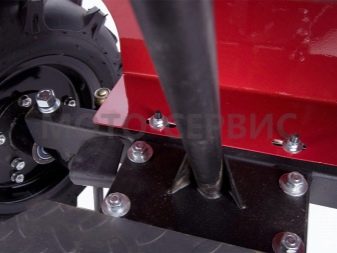

Рассмотрим принцип установки адаптера с рулем на примере модели для мотоблока КтЗ с рулевой колонкой. Стыкование адаптера с мотоблоком начинается с установки прицепа на штырь мототехники, который находится в ее передней части. Узел закрепляют шплинтом. После этого нужно переставить газ на место под сидение, перенося его с родным тросом. Для этого используют ключ на 10 и отвертку, снимают рычаг управления газа, убирают верхнюю заглушку под сиденьем, прокладывают трос. При необходимости меняют болт, поскольку в зависимости от модели адаптера он может оказаться больше чем нужно.

Далее болты затягивают ключом на 10. При переставлении газа следят за тем, чтобы тросик нигде не мешал. С мотоблока снимают руль и отцепляют тросики сцепления и разблокировки редуктора. Далее снимают руль, используя для удобства работы подставку. Убрав руль, снимают опору, приступают к установке педалей. На данном этапе работы пользуются тросом с переходной пластиной, которая входит в комплектацию адаптера.

Пластину устанавливают на крыло мотоблока и фиксируют болтом с гайкой. Рычаг, прикрученный к тросику, ставят на место кронштейна ролика. После этого ставят второй тросик, закрепляют его и прицепляют за установленный кронштейн, фиксируют до момента, допускающего хождение тросика.

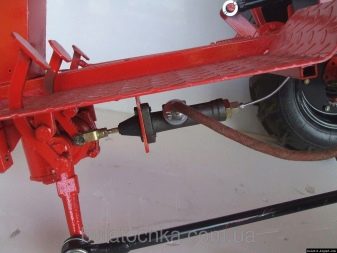

Теперь нужно установить передний ход на правую педаль. Снимать ее для этого не нужно. Попутно регулируют узлы, проверяя натяжение переднего хода. После этого устанавливают реверс.

Техническое обслуживание и хранение

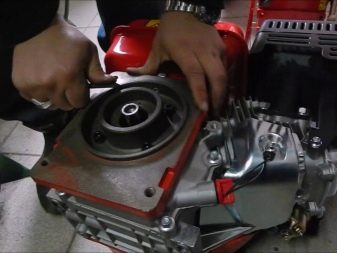

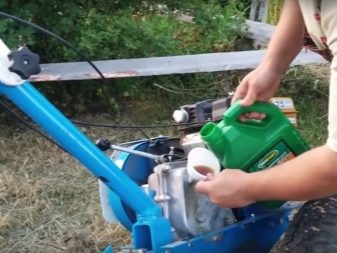

Как правило, проверять уровень масла нужно при каждом включении, заменять его – не реже раза в полгода. Проверку воздушных фильтров выполняют перед непосредственным включением агрегата. Чистят его по мере загрязнения либо раз в три месяца. Чистку отстойника выполняют раз в полгода. При необходимости замены расходных элементов стараются покупать оригинальные детали либо аналогичные им по качественным характеристикам.

Именно они будут способствовать продлению срока службы сельскохозяйственного оборудования и не станут причиной поломки двигателя. Что касается очистки воздушного фильтра, то это необходимо для поддержки рабочего состояния карбюратора.

Нельзя использовать для этого растворитель с низкой точкой возгорания, так как это огнеопасно и может привести не только к пожару, но и ко взрыву. Использовать технику без воздушного фильтра нельзя, ведь от этого происходит ускоренный износ двигателя.

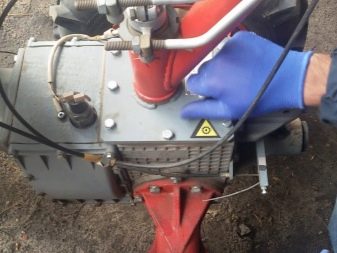

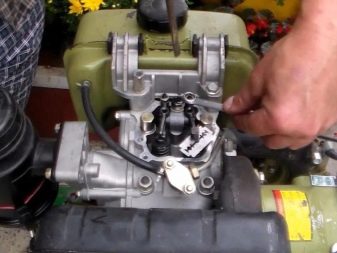

Ремонт выполняют в хорошо проветриваемом помещении при выключенном двигателе. При этом нужно обеспечить достаточный уровень вентиляции в рабочем помещении. Выхлопные газы опасны для здоровья человека, их вдыхание может привести к летальному исходу. Хранить мототехнику нужно в сухом проветриваемом помещении.

Во время летнего сезона не рекомендуется оставлять ее на улице, а особенно – если основа сиденья оператора выполняется не из пластика, а из древесины. В целях продления качественных и эксплуатационных характеристик при хранении агрегата на улице нужно накрывать его брезентовым чехлом.

Если не планируется пользоваться сельхозтехникой более трех месяцев, из топливного бака выливают бензин, проводят его очистку, проверяют положение рычага газа. По необходимости отсоединяют колеса.

Об адаптере к мотоблоку с рулевым управлением – следующее видео.

виды, особенности и советы по созданию своими руками

Любая деятельность на земельном участке занимает массу времени и сил. По этой причине огородники все чаще применяют спецтехнику — такую, как мотоблоки. Однако сделать все посредством этого агрегата невозможно. Без специального адаптера вам не удастся перепалывать или окучивать землю, а также очищать территорию от снега и строительного мусора. Тележка с сиденьем для мотоблока в наше время стоит довольно внушительных денег. Впрочем, есть выход. Сегодня мы поговорим о том, каким образом можно выполнить самодельный адаптер для домашнего мотоблока без каких-либо особых усилий.

Описание адаптера для мотoблока

Адаптер представляет собой специальный модуль для перемещения на мотоблоке. С его помощью вы будете иметь возможность управлять агрегатом в сидячем положении и вместе с тем возделывать землю. К примеру, адаптер к мотоблоку МТЗ обладает рулевым управлением. Его вполне возможно выполнить своими руками. Тому, как это можно сделать, посвящен один из разделов статьи ниже. А пока поговорим о назначении этого навесного оборудования.

При помощи адаптера можно значительно упростить применение этой домашней техники. Вы получите возможность менять насадки для окучивания или посадки картофеля, плоскореза, плуга и остальных приспособлений. Также адаптер ускоряет абсолютно любые огородные работы. Иначе говоря, если применять такое приспособление на практике, то скорость рабочих сил возрастет с 5 до 10−11 км/ч.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

раму;
сиденье для посадки шофера;
пару колес;
колесную ось;
устройство для сцепки.

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике. Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ. Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
Подшипники для рулевой колес и колонки.
Сталь для рамы (швеллер, труба или уголок).
Элементы крепежа (шайбы, болты, гайки).
Смазочные материалы (литол или солидол).
Расходные материалы (сверла, электроды, диски для болгарки).
Комплект гаечных ключей.
Болгарка.
Сварочный аппарат.
Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.

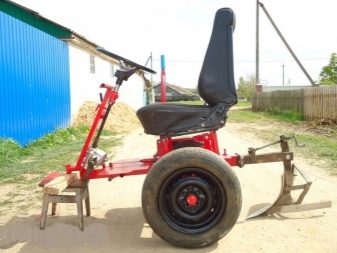

Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

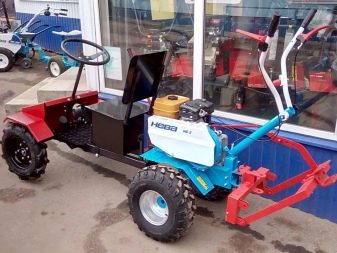

На этом монтаж переднего адаптера на мотоблок типа «Нева» окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

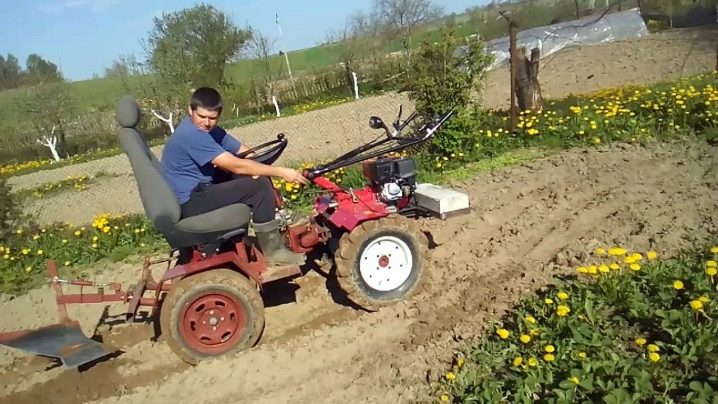

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

оператору не придется тратить свои силы на хождение за минитрактором;
тяговый потенциал техники реализуется на все сто процентов;
такой минитрактор более маневренный и функциональный;
теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
управление более облегченное и удобное, чем у других видов;
теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
появляется возможность быстро собрать и разобрать агрегат;
детали управления значительно не модифицируются при переделке;
хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.

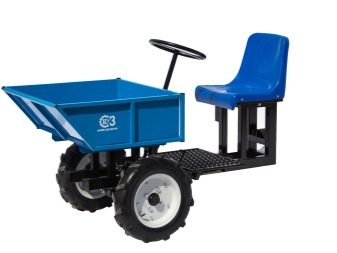

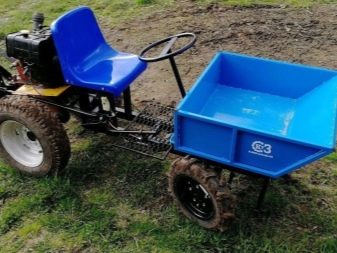

Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

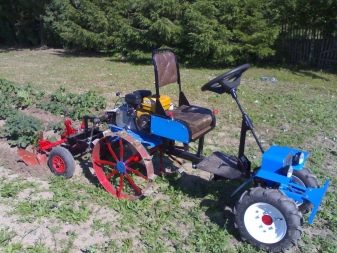

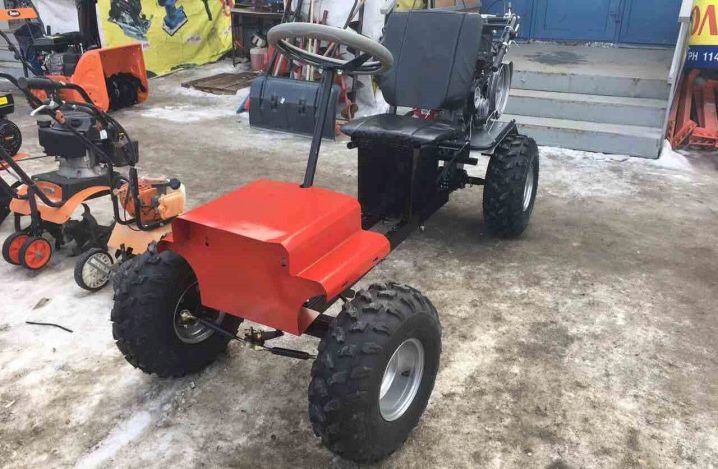

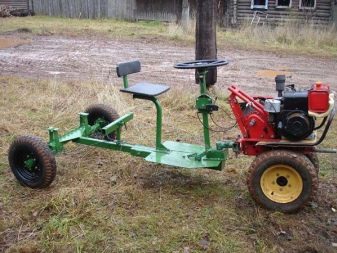

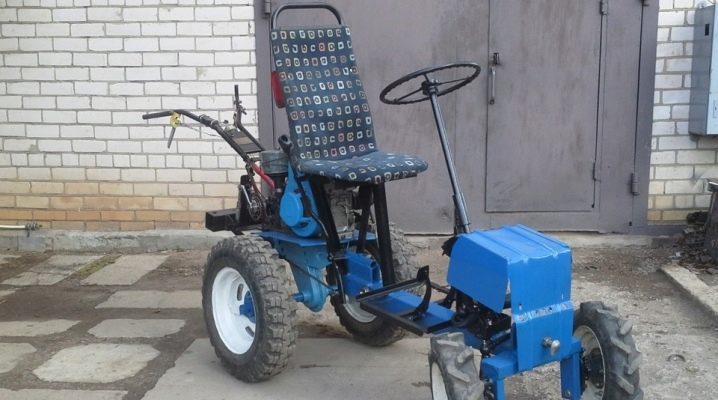

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать — и обрабатывайте землю с удовольствием.

как сделать, чертежи, передний, самодельный с рулем, колесами, размеры

Изготовить качественный, надёжный и долговечный адаптер для мотоблока «Нева» своими руками не слишком сложно. Чтобы самостоятельно сделать такое устройство потребуется подготовить правильные чертежи, а также ознакомиться с особенностями, которыми обладают заводские агрегаты.

Адаптер для мотоблока: назначение и виды заводских конструкций

Любое навесное оборудование, используемое в процессе эксплуатации мотоблока, включая модели «Зубр», «Каскад» и «Нева», обладает характерными конструктивными особенностями. Заводская навеска на мотоблок «Нева» позволяет выполнять такие операции, как боронование, культивация, окучивание, копка и скашивание травостоя. В настоящее время выпускается несколько разновидностей адаптеров, которыепредставлены следующими деталями:

сцепное устройство;
сиденье для водителя за рулём;
рамная конструкция;
колеса и колесная ось.

Для некоторых моделей адаптеров характерно наличие подъёмного рычага, облегчающего обслуживание и прицепа кузова для транспортирования грузов. Для присоединения к мотоблоку используется обычная сцепка. Второй модуль сцепки позволяет осуществлять присоединение подъемного механизма и навесного оборудования, в результате функциональность повышается до уровня мини-трактора. В таких адаптерах удачно сочетаются хорошее качество и доступная стоимость.

Наибольшей популярностью пользуются следующие виды таких агрегатов:

модель «АМ-2» для проведения различных сельскохозяйственных работ на приусадебных участках. Наличие специальной рамы и механизма для навески орудий позволяет обеспечивать удобное и простое использование. Удобное поворотное устройство помогает легко перемещать мотоблок по участку. Размеры адаптера составляют 160х75х127 см при массе в 55 кг и рабочей скорости не более 3 км/час;
модель «АПМ-350-1» может использоваться в качестве сиденья для езды на небольшие расстояния или для дополнительного навесного оборудования, представленного плугом, парой окучников, картофелесажалками и картофелекопалками. Подсоединение осуществляется рамой с парой замков СУ-4. Серия оснащена педалью для навесного орудия и ручкой изменения положения. Габариты адаптера составляют 160х70 см при рабочей скорости в пределах 2-5 км/час;
передний адаптер характеризуется располагаемым сзади механизмом сцепки. Задний способ крепления очень удобен. Такая конструкция полностью разборная, что позволяет существенно упростить дальнейшую транспортировку.

Следует помнить, что универсальный адаптер чаще всего комплектуется противовесом, а также утяжелителями, ступицами, плугом и картофелекопателем.

Передний адаптер для мотоблока Нева своими руками (видео)

Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

лестничной или хребтовой рамой;
мостовой, осевой, портальной или поворотной подвеской;
при наличии заднего расположения адаптера применяется портал навесного оборудования;
при наличии переднего расположения применяется портал мотоблока или крепление отвала;
рабочим местом для водителя;
рулевым управлением при жесткой сцепке.

Наиболее важным конструктивным элементом является сцепное устройство, которое призвано обеспечить максимально надежное соединение адаптера с мотоблоком и необходимо для создания устойчивости транспортного средства. Наличие рулевого управления предполагает жесткая сцепка. Поворотное устройство при изменении угла сочленения нуждается в креплении горизонтального шарнира.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Особенностью передней конструкции является длина в 190 см при ширине в 81 см и высоте в 140 см. Стандартные размеры колесной колеи — 75 см при дорожном просвете на уровне 30 см. Средняя общая масса не превышает 65 кг. Средние показатели скорости составляют 10 км/ч.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия. Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

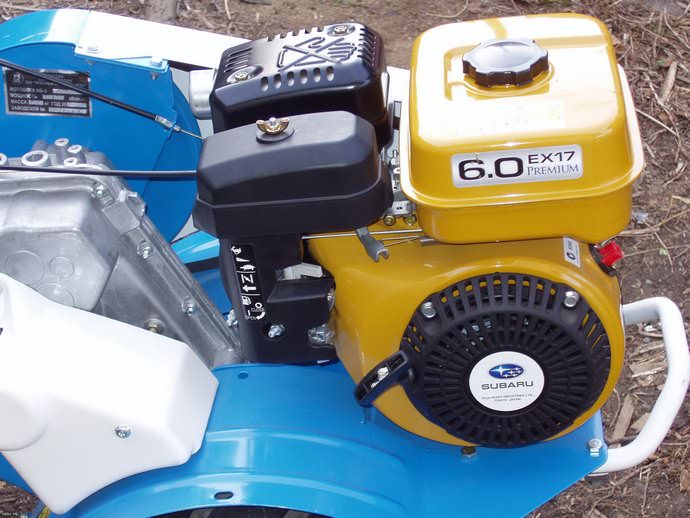

Обзор мотоблока Нева (видео)

Самостоятельно изготовленные или заводского выпуска адаптеры позволяют в значительной степени облегчить и сделать максимально комфортной работу с мотоблоком «Нева». Даже однократное использование устройства позволяет по достоинству оценить все его преимущества, благодаря чему конструкции стали очень популярны у садоводов и огородников нашей страны.
