Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.



Водяной теплый пол, монтаж

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

  • Удаляется весь строительный мусор;
  • Выровнять  при необходимости  пол;
  • Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

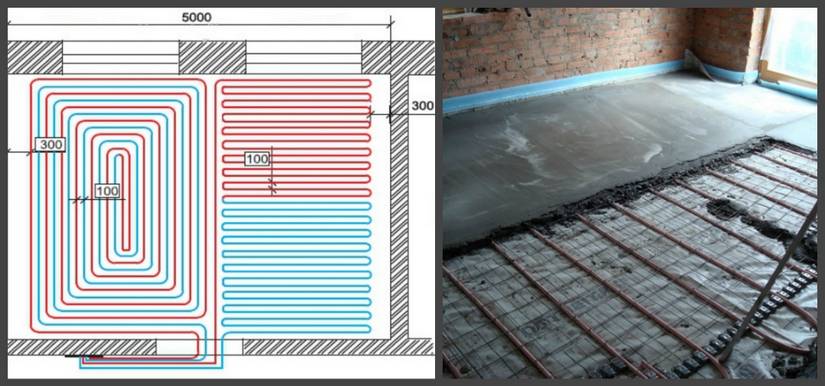

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 – 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео:

Видео:

Видео:

Видео:



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Просмотров 17.9k. Обновлено

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1


Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

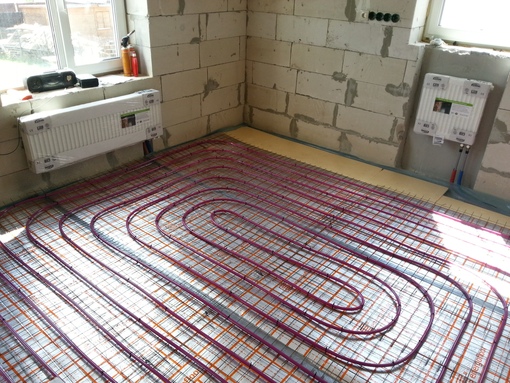

  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

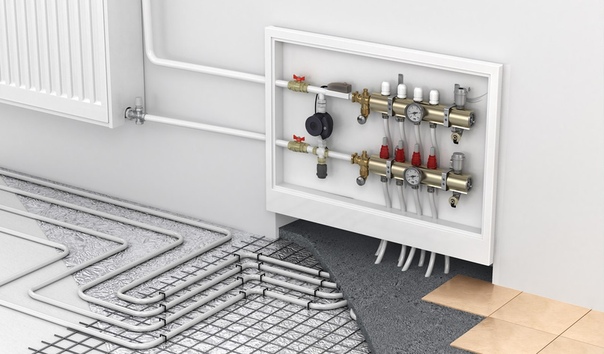

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Коллектор для теплого пола. Три способа настройки расходомеров.


Watch this video on YouTube

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?


Watch this video on YouTube

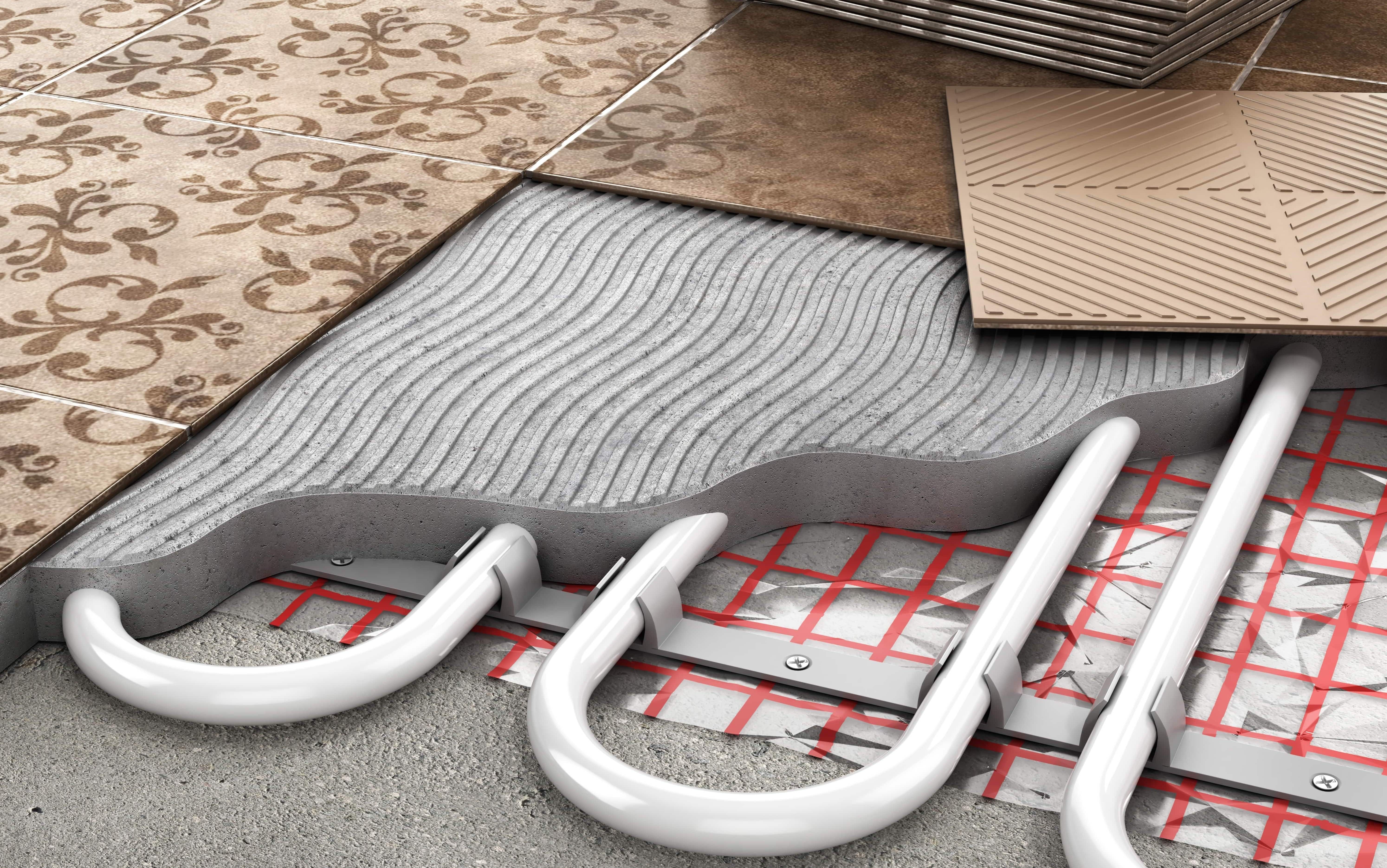

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

  • основания — надёжного и прочного;
  • слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
  • утеплителя — применяется экструдированный пенополистирол;
  • армирования — оно придаёт прочность сооружению;
  • нагревательных элементов — труб, уложенных согласно схеме;
  • бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;
  • щебневые фракции — 10 см;
  • песок — 5 см;
  • черновая стяжка;
  • гидроизоляционный материал;
  • демпферная лента;
  • утеплитель — 5 см;
  • арматурная сетка;
  • нагревательные элементы;
  • цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

  1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

  • Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
  • при монтаже на первом этаже достаточно — 50 мм;
  • проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

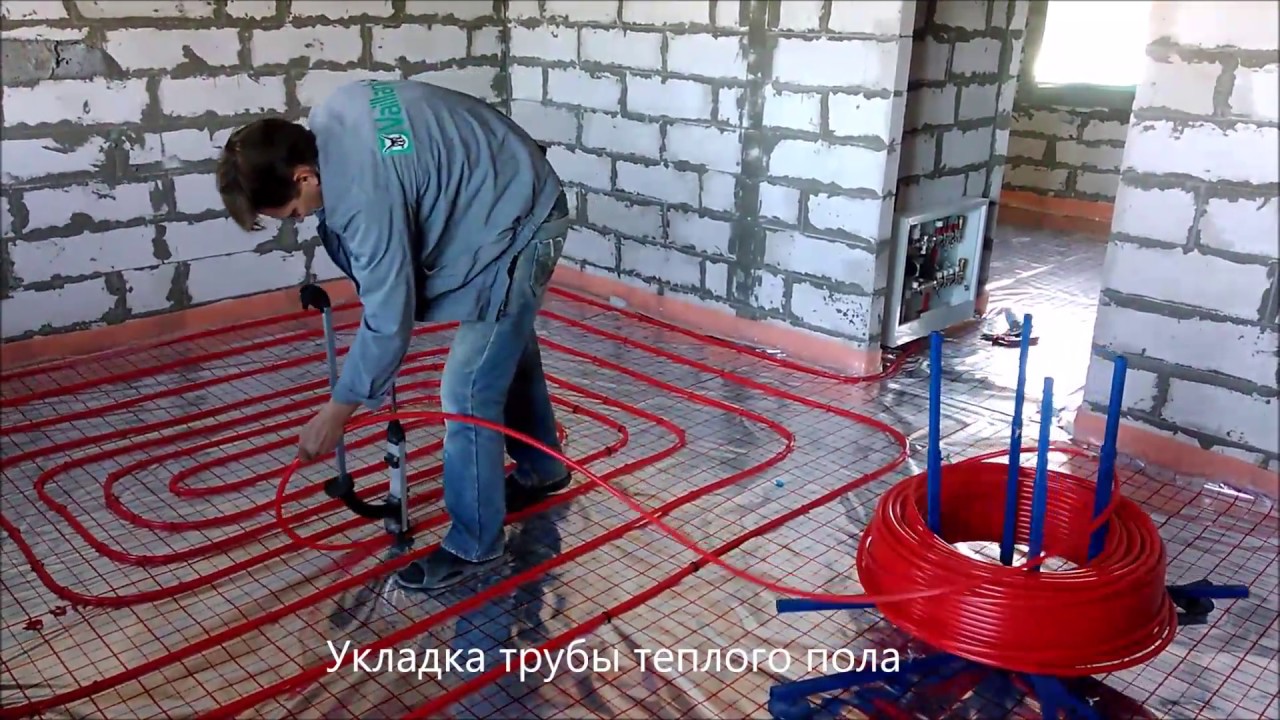

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

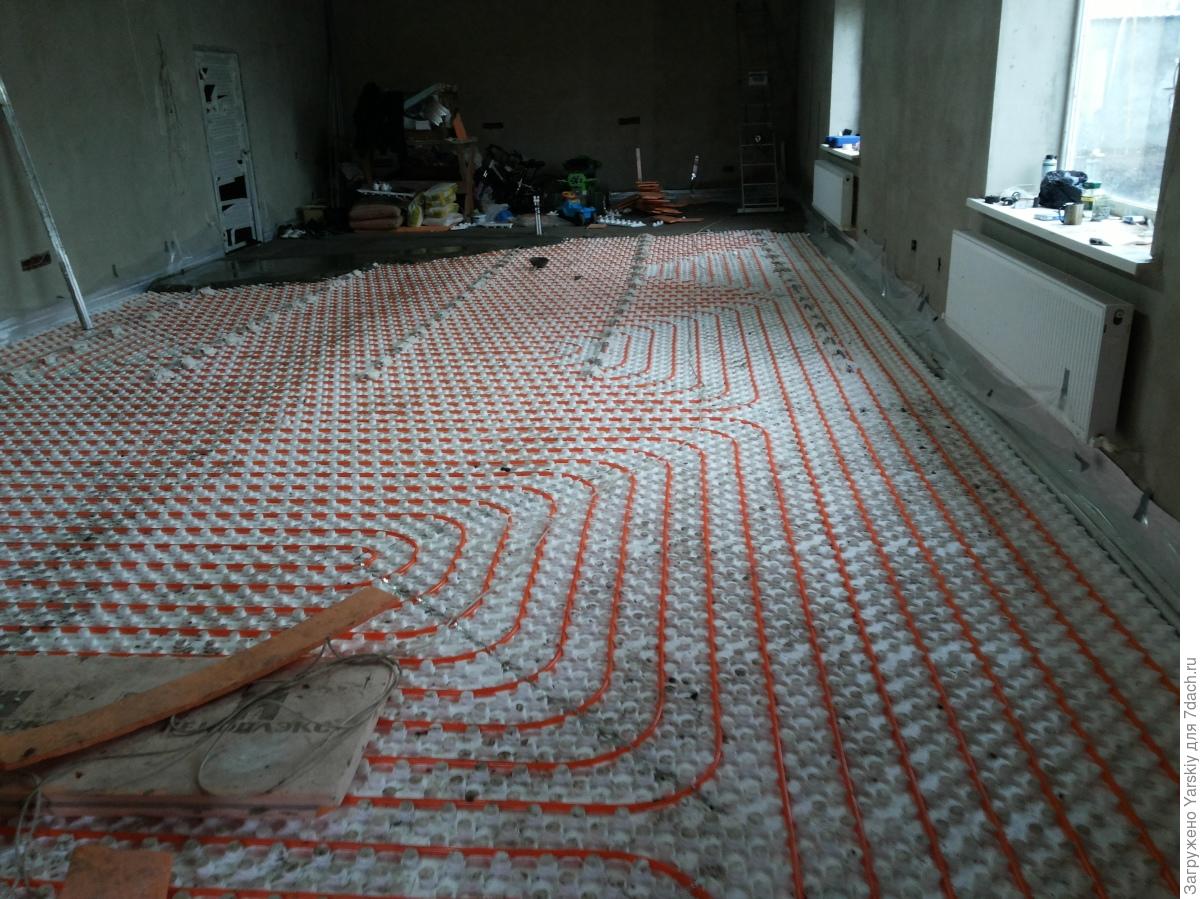

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

  1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

  • Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

  • закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
  • производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

  • когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
  • при наличии нескольких контуров, такие действия необходимо проделать с каждым;
  • после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

  • Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

  • все подключённые к коллектору контуры требуется открыть;
  • наполнить ёмкость насоса водой и открыть кран подачи;
  • при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
  • после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
  • через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
  • при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
  • если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

  1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
  2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
  3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
  4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

  • площадь помещения превышает 30 м. кв;
  • размер стен более 8 м;
  • помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
  • комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

  • утеплитель низкой плотности;
  • плохое уплотнение раствора;
  • отсутствует пластификатор;
  • слишком толстая стяжка;
  • нет усадочного шва;
  • быстро высох бетон;
  • соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

  • применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
  • раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
  • комнаты большой площади разделять усадочными швами;
  • не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Как сделать водяной теплый пол

Особенности системы водяного пола

В современное высокотехнологическое время изобретено множество вариантов утепления жилища и одним из них является нагрев пола. Его производят при помощи электричества и водообогревающей системы. Конечно, в первую очередь, следует поговорить о наиболее выгодном, экономичном и безопасном способе. А именно о том, в котором главным теплоносителем является горячая вода.

Водяной теплый пол можно сделать своими руками

Перед тем как сделать водяной теплый пол, нужно ознакомиться с некоторыми ограничениями по его установке. Водяной пол ни в коем случае нельзя устанавливать в многоэтажных домах, если собираетесь подключать его к системе центрального отопления. Хотя на сегодняшний день существуют дома-новостройки, в которых есть специальные стояки.  Так как при укладке такого пола уменьшается высота потолка, то не рекомендуется устанавливать его в помещениях с низким потолком. Это визуально будет заметно.

Достоинства и недостатки

Плюсы:

  • В отличие от радиаторов обогревает большую площадь.
  • Обеспечивает комфортный температурный режим.
  • Комнату обогревает достаточно равномерно.
  • Не пересушивает воздух.
  • Борется с сыростью.
  • Даже при отключении системы продолжает отдавать тепло, то есть обладает способностью аккумулировать.
  • Очень большой срок службы – до 50-ти лет.
  • В период эксплуатации не требует техобслуживания.
  • Не содержит электромагнитные поля.
  • Есть выбор в использовании источника энергии.
Главное преимущество теплого водяного пола – обогревает большую площадь и создает дополнительный комфорт в доме

К сожалению, идеального в мире ничего нет, поэтому водяной пол имеет и минусы:

  • Это самый дорогостоящий проект.
  • В случае поломки одной секции приходится отключать всю систему.
  • Длительный и трудоемкий монтаж.
  • Нагрузка на единицу площади пола – ограниченная.

Конечно, недостатков гораздо меньше, но все же они есть.

Принцип работы и элементы этой отопительной системы

На самом деле в отличие от установки водяного теплого пола принцип работы очень прост. Просто под любое напольное покрытие устанавливают трубопроводную систему, по которой происходит циркуляция горячей воды. Тепло, исходящее от труб, передается полу и выше. Вода, в свою очередь, нагревается специальным оборудованием.

В отопительную систему входит несколько элементов. Главным агрегатом считается водонагревательный котел, который должен иметь максимальную рабочую и дополнительную запасную мощность. Ведь необходимо справиться с обогревом большой площади. В основном в комплектацию котлов уже входит циркуляционный насос, но если в выбранном агрегате его нет, то потребуется купить насос отдельно. Также на выходе и входе должны быть запорные клапаны, которые пригодятся во время профилактических работ или в случае поломки.

Далее, вам понадобится устройство, которое отвечает за распределение воды, регулировку и настройку теплого пола − это коллектор. При его покупке проследите, чтобы он был оснащен большим количеством выводов для подключения всех контуров, а также сливной системой и клапаном для отвода воздуха. Есть приборы, которые доведены до полного автоматизма, это коллекторы с сервоприводами, но это слишком дорогое удовольствие.

Самыми лучшими трубами для того чтобы постелить водяной теплый пол, считаются полипропиленовые с армированием стекловолокном и металлопластиковые. Обратите внимание на маркировку, в которой должны быть следующие показания: давление – 10 бар, температура – до 95-ти градусов, а диаметр – от 16-ти до 20-ти мм. Если увидите надпись «для отопления», значит, это то, что вам нужно.

Способы укладки и подготовительные работы

Три способа установки пола

В этом разделе мы подскажем, как положить водяной теплый пол, исходя из способов его установки, чтобы выбрать наиболее подходящий. Существует их всего три и самым популярным и часто используемым считается бетонный метод. Он более простой и дешевый: уложенные трубы заливаются раствором из бетона, пластификатора и гомогенизирующей добавки. Но есть в нем и недостатки: долгое время высыхания и толстый слой пола, который уменьшает высоту потолка.

Настильный способ не предусматривает стяжку, потому что при работе применяются полистироловые маты. На установку уходит минимум времени, а конструкция имеет тонкий слой. Во время ремонта такую укладку проще демонтировать.

Модульный способ подразумевает настил из дерева. При помощи реек устанавливается основа, а уже, непосредственно, на нее – трубы. Единственный недостаток – это длительное прогревание системы.

Готовим основу

Обязательным условием для того чтобы правильно установить водяной теплый пол, является подготовка черновой основы. Естественно, нужно демонтировать старое покрытие и тщательным образом очистить поверхность. Для хорошей циркуляции воды необходим идеально ровный пол, который достигается путем стяжки.

Стяжка над теплым полом

После ее высыхания проверьте уровень ровности: перепады не должны быть больше одного сантиметра.

Затем уложите гидроизоляционный слой, а по периметру – демпферную ленту. Дело в том, что во время нагревания, материал расширяется, а лента его как бы стягивает. Для того чтобы не было утечки тепла, нужно постелить утеплитель, слой которого зависит от некоторых факторов. Например, если отопление идет как вспомогательное, тогда слой утеплителя ложится самый тонкий, для второго и выше этажа нужен слой в три−пять миллиметров, а для холодных помещений применяется максимальной толщины утеплитель. Далее, нужно установить армированную сетку, укрепляющую стяжку.

В обязательном порядке сделайте необходимые расчеты: площадь помещения, диаметр труб, мощность насоса и котла. Потому что длина труб должна соответствовать определенным расстояниям, чтобы обогрев был эффективным, а циркуляция воды − нормальной.

Установка водяного пола

Коллектор

Прежде всего нужно определиться с местом для установки коллектора. Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик.

Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.

Коллектор и схема работы водяного теплого пола

Раскладка трубопровода

Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.

Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.

А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.

Раскладка трубопровода

Монтирование

При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.

Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра. Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.

После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.

Окончательные работы

По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.

Видео о том, как сделать водяной теплый пол

При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.

Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Устройство теплого пола с водоциркуляционным подогревом своими руками

Технология монтажа теплых полов уже давно перестала быть коммерческой тайной единичных фирм. Сегодня любой желающий может изучить устройство теплого пола с водоциркуляционным подогревом, нюансы установки и выполнить монтаж своими руками.

Из всего семейства теплых полов именно водяной стал наиболее популярным. Это обусловлено его экономичностью, безопасностью и долговечностью. Этап проектирования системы с водоциркуляционным подогревом действительно сложен и его лучше доверить профессионалу.

Водоциркуляционный теплый пол — сложная в монтаже конструкция

Что же касается монтажа и установки компонентов, то здесь не требуются высокотехнические знания, лишь некоторый опыт в строительной сфере, поэтому уложить водяной теплый пол своими руками для многих становится вполне реальной задачей.

Устройство водяных теплых полов

Теплые полы с водоциркуляционным подогревом устроены из двух основных составляющих: распределительного узла и контура отопления.

  • Коллекторный узел обязательно включает насос, который обеспечивает циркуляцию воды в системе, и смеситель со всеми сопутствующими соединениями. Для управления нагревом, особенно в случае подключения к общей системе радиаторного отопления рекомендуют также установить терморегулятор. Для водяного пола устанавливают ручной или автоматический терморегулятор.
    Преимущества автоматического в возможности задать предельный параметр напряжения, по достижении которого терморегулятор отключает систему, и она начинает остывать. На небольших площадях теплые полы чаще оснащены ручным управлением, а там, где теплый пол является основной или единственной системой теплоснабжения, целесообразнее приобрести заводской насосно-смесительный узел.
Монтаж водяного теплого пола
  • Рекомендуют составлять проект с коллекторами, которые позволяют отдельно отключать каждый контур это не только облегчит эксплуатацию, но и усилит надежность системы. Даже если уже решено делать водяной теплый пол своими руками, то в вопросах проектировки лучше обратиться к профессионалу.
  • В контур напольного отопления входит собственно труба с теплоносителем, который передает тепловую энергию окружающим материалам. Контур укладывается на пенополистирольную плиту и заливается стяжкой, поверх которой уже стелиться напольное покрытие. Вместе эти слои создают так называемый «сэндвич» теплого пола.

Трубы для теплого пола

Основой всей системы являются именно трубы и тот факт, что они расположены под слоем стяжки говорит о необходимости выбрать качественный материал.

Схема: устройство водоциркуляционного теплого пола

Для водяных теплых полов используют металлопластиковые, полибутеновые, медные, стальные и полипропиленовые трубы, которые отвечают следующим характеристикам:

  • Изделия должны иметь особый защитный слой, препятствующий доступу кислорода и влаги;
  • Показатель теплопроводимости – 0,43 Вт/мК;
  • Коэффициент линейного расширения – не менее 0,025 мм;
  • Рекомендуемый диаметр трубы 16-18 мм;
  • Выбирая производителя, лучше отдать предпочтение известным компаниям, которые дают гарантию на товар.

Совет! Оптимальными трубами для устройства водяной системы являются полипропиленовые трубы из сшитого полиэтилена PEX или термостойкого PERT.

Калькулятор расчета теплого, водяного пола

Для правильного расчета всех составляющих данной системы водяного обогрева пола, воспользуйтесь нашим калькулятором

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.
Раскладка труб
  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Монтаж водяного теплого пола

Установка теплого пола с водоциркуляционным подогревом проходит в несколько этапов. Первым является подготовка основания. Площадь расчищают от строительного мусора, грязи и выравнивают. На готовой поверхности не должно быть перепадов, больших, чем половина сечения трубы. Снизу по периметру стен укладывают демпферную ленту, она служит компенсационным швом между полом и стенами.

Готовое основание теплого пола

Трубонесущее основание

Подложка под трубы призвана предупредить потерю тепла через пол направить ее исключительно вверх.
Следующим этапом станет подготовка основания под греющие трубы. В зависимости от условий проведения работ используют разные способы:

  • Профильные теплоизоляционные плиты, являются универсальным материалом и сочетает в себе гидро-термоизоляцию и фиксационные элементы для труб, выступы на панелях, в которые укладываются трубы. Такая подложка предпочтительней, если устанавливается водяной теплый пол своими руками.Плиты требуют значительно меньшего объема работы, просты в монтаже и отличаются хорошими техническими характеристиками.
Трубы для теплого водяного пола
  • Альтернативой их применению может быть монтаж многослойного «сэндвича». Первый слой теплоизоляция, чаще используют листовой полистирол или вспененный полиэтилен. Сверху его застилают гидроизоляционной пленкой и выбирают способ фиксации труб: металлическая сетка, якорные скобы или фиксирующие шины, они же крепежные планки или монтажные рейки. На них трубы укладываются на высоте 2-5 мм над поверхностью, таким образом стяжка охватывает всю их греющую поверхность.
  • И классический способ гидроизоляции пола с последующей заливкой стяжки.

Деформационные швы

Компенсационные швы в стяжке нужны в помещениях с длинной стены более чем 8 метров, в прямоугольных комнатах с соотношением стен 1:4 или в комнатах нестандартной планировки. В квартирах и частных домах, где теплый пол в одной комнате редко превышает 20 кв.м., деформационный шов обычно делают только один – в проеме двери. Он представляет собой ленту толщиной 1 см, которая прокладывается на всю толщину стяжки. Каждая труба, которая проходит через ленту укладывается в пластиковую или металлическую гильзу.

Схема: деформационный шов

Опрессовка системы

Опрессовка – процесс проверки системы на качество соединений труб, фитингов и поиск заводских дефектов. Систему наполняют водой или воздухом. В случае с водой течь покажется сама, а если трубы наполнены воздухом, их придется обмылить мыльным раствором. Преимущества опрессовки водой также заключается в возможности опробовать систему и запустить теплый пол перед заливкой стяжки.

Схема: соединение труб

Важно! При монтаже теплых полов используют только специальные трубы, предназначенные для таких систем, а не для горячего или холодного водоснабжения. Также в стяжке запрещено оставлять шовные трубы или изделия из черного металла.

Бетонная стяжка

В качестве стяжки для теплых полов подходит обычная цементно-песчаная смесь. Для улучшения эластичности в нее добавляют специальные пластификаторы. И если толщина обычной стяжки должна быть не менее 5 см, то с пластификатором – не менее 3.

После высыхания стяжки, выполняют пуск теплого пола в рабочем режиме. Запускают систему в течение нескольких дней, каждый раз поднимая температуру с начальной + 20°С на +5°С до достижения проектной. Также проверяют работу распределительного узла и терморегулятора, если он был установлен.

Стяжка над теплым водяным полом

Напольное покрытие

Кафельная плитка, керамогранит и мозаика позволяет обеспечить максимальную теплоотдачу. Возможен монтаж паркета, ламината, ковролина и линолеума если эти материалы обладают техническими характеристиками, которые позволяют стелить их на теплый пол. Под любое напольное покрытие подбирается подходящая подложка.

Некоторые рабочие моменты монтажа теплого пола с водоциркуляционным подогревом можно посмотреть на видео.

Теплый пол своими руками: видео

Водяной теплый пол: фото

Учимся класть тёплый водяной пол самостоятельно

Теплый водяной пол является отличным вариантом отопления любой квартиры или дома. О ее эффективности знают многие люди, и поэтому они решают провести ее монтаж. Сделать это они могут как с помощью специалистов соответствующей квалификации, так и своими руками. Эта статья даст ответ на вопрос, как сделать водяной теплый пол своими руками.

Содержание статьи

Преимущества самостоятельной установки

Варианты укладки труб

Наиболее главный плюс заключается в экономии денег. Владельцу жилья не нужно тратить средства на оплату услуг, оказываемых специализированными организациями. Все, что ему необходимо сделать, так это определить нужное количество материалов, приобрести их и начать монтаж.

Конечно, использование услуг строительных компаний является более простым процессом, ведь всю рутинную работу выполнят их специалисты. Однако часто бывает так, что организации являются недобросовестными, то есть плохо выполняют каждую операцию. Более того, некоторые из них заключают контракты с производителями строительных материалов и поэтому могут предлагать владельцу не всегда качественные трубы, утеплители, а также другие элементы. Конечно, такие ситуации встречаются редко.

Также преимуществом самостоятельного монтажа является то, что для его проведения нужно ознакомиться со многими секретами, читая различные сведения и просматривая массу видео. Кажется, это трата времени, но в будущем эти секреты позволяют выработать правила надлежащей эксплуатации

Кроме этого, осуществляя самостоятельный монтаж, человек полностью управляет всеми процессами. При этом он выполняет их как можно лучше, ведь он делает именно для себя.

Подготовка основания

Главным требованием к основанию, на котором «примостится» теплый пол, является его ровность. На нем не должно быть перепадов, больших 10 миллиметров. В данном случае под основанием понимается бетонное перекрытие. Поэтому, если имеется старый паркет или деревянный пол, их нужно демонтировать. Главной целью является получить чистую поверхность самого бетонного перекрытия.

Подготовка основания

Во многих случаях на нем имеются перепады с величинами, превышающими допустимые значения. Часто этот недостаток устраняют заливкой бетонной стяжки. Есть более простой вариант. Он предусматривает засыпание неровностей отсевом (каменным песком мелкой зернистости). После таких действий поверхность готова к монтажу утепляющих и гидроизоляционных материалов, которые бывают разными.

Утепление основы

Утепление основы

Этот процесс необходим для предотвращения движения нагретого воздуха вниз, ведь монтаж теплого пола проводится, для того чтобы нагреть помещение, а не осуществить подогрев перекрытия или воздуха в комнате под ним. Способ утепления зависит от размещения квартиры или комнаты. Об этом часто трубят в видео, и не зря.

Подготовленную поверхность утепляют пенополистирольной плитой. Важно, чтобы ее плотность была больше 35 км/м³. Материал с такими параметрами отлично справится с нагрузкой, которую создадут теплый пол с человеком. Если плотность будет меньше, то плита просто разрушится и перестанет выполнять функцию теплоизоляции. Ширина плиты зависит от размещения жилья.

Если оно находится на первом этаже и помещение ниже не отапливается, то толщина пенополистирола должна быть больше 100 миллиметров. На перекрытие между вторым и первым, а также высшими этажами ставят плиту с толщиной 50 миллиметров. Допускается использовать более тонкий утеплитель (не менее 30 миллиметров), но делать это не стоит.

Сверху на пенополистирольную плиту ставят либо полиэтиленовую пленку, либо фольгированный пенофол. Процесс простой, и о нем уведомляют разные видео. Второй материал является вспененным полиэтиленом, на который производитель наносит фольгу. Пенофол с фольгой, как и полиэтиленовая пленка, является хорошим гидроизолятором. Изоляция влаги важна для улучшения климата по теплоизоляционным свойствам. Кроме этого, фольга отражает тепло вверх, чем улучшает подогрев бетонной стяжки, полового покрытия, а также целого помещения. Она также не пропускает большую часть вредных веществ из пенополистирола.

Залитие стяжки

Здесь стоит остановиться на одном моменте, который часто упускают. Открытую фольгу разрушают химические реакции бетонного раствора. Это происходит во время заливки стяжки. В тех случаях, когда толщина фольги очень мала, раствор просто «съедает» ее. Спасением является специально предназначенный для создания теплого пола мокрым способом фольгированный пенофол. Он имеет защиту или очень толстую фольгу.

Фольгированный пенофол

Этот момент является неважным, если монтаж теплого водяного пола не предусматривает заливку цементной стяжки. Как известно, тёплые водяные полы бывают также настильными и деревянными. В первом случае поверх трубок укладывают специальную прокладку и алюминиевые листы, сверху которых размещают ламинат или линолеум. Во втором случае, в качестве основы используют старый деревянный пол. Сверху контура также ставят специальное покрытие.

Расчет и распределение труб

Независимо от типа теплого водяного пола расчет трубок может проводиться одинаковым способом. Процесс является достаточно сложным. Он требует учета разных факторов. Они представлены:

  • размерами помещения;
  • материалами стен, перекрытия и изоляции тепла;
  • типом напольного покрытия;
  • типом теплоизоляции под теплый пол;
  • диаметром используемых трубок;
  • мощностью газового или электрического котла.
Расчет и распределение труб

Все эти данные учитывают для одной цели — определение длины контура, то есть одной трубы, с которой создают одну ветвь и которую подключают к коллектору. Часто длину контура определяют, учитывая диаметр трубки и особенности климата.

Используют трубки диаметром 16 и 20 мм, практика показывает, что труба с большим диаметром является лучшей. Причины: лучший подогрев стяжки и меньше сопротивление для воды во время движения. Благодаря этому работа котла сопровождается меньшей нагрузкой.

Оптимальная длина контура для металлопластиковой трубки диаметром 16 мм — до 80 метров. Лучше всего, если она не превышает 65 метров. Что касается изделия с диаметром 20 мм, то ее длина не должна превышать 100 метров. Наиболее оптимальный вариант — 75 метров.

Рекомендовано размещать один контур на 10 квадратных метрах.

В зависимости от погодных условий подбирают расстояние между трубами. Если зима «радует» морозами не сильнее -22 градуса Цельсия, то расстояние должно быть равным 150 миллиметрам. Для отопления в более сильные морозы шаг нужно уменьшить до 100 миллиметров. В том случае, когда условия не отличаются от климата на севере, следует осуществить монтаж дополнительных радиаторов и использовать их (могут обогреваться с помощью котла).

Чтобы рассчитать длину одной ветки, нужно нарисовать план их размещения в комнате с учетом вышесказанных особенностей. О хитростях этого процесса часто отмечается в  нашем видео. При этом удобно комнату разбивать на множество квадратов. Одна сторона квадрата должна быть пропорциональной расстоянию между трубками. Так проще разработать проект, а также посчитать нужную длину контура. Эту процедуру можно увидеть в видео.

Размещать контур можно:

  • по спирали;
  • по сдвоенной спирали;
  • змейкой.

Стоит добавить, что первые размещенные неподалеку котла метры контура стоит ставить у холодных стен. Туда будет плыть самая теплая вода. В данном случае прекрасно подходит монтаж «змейкой». Если все стены внутренние, то нужно равномерно распределить тепло. Для этого подходит размещение по спирали.

Расчет контура

Если нет желания возиться с расчетами, то можно поручить эту работу специалистам или воспользоваться соответствующими программами, там как на видео показана автоматизация раскладки труб для пола.

Установка водяного пола

Установка сетки

Монтаж начинается с размещения арматурной сетки на фольгированный пенофол. Она способствует повышению прочности бетонной стяжки, которая, нагреваясь, расширяется и может треснуть. Кроме этого, она служит основой для закрепления трубок. Сетку нужно прикрепить к плите перекрытия. Это делают с помощью дюбель-гвоздей, которые будут проходить через утепляющий слой.

На сетку ставят трубки в соответствии с разработанным проектом. Каждый контур должен представлять собой целостную трубу, без соединений. Не допускается размещать соединения в стяжке. Прикрепляют трубы, используя хомуты из пластика. Хомуты должны легко обтягивать главный элемент системы. Сильно стягивать их не стоит, поскольку трубка будет расширяться, и хомут передавит ее.

Смонтированные трубки подключают к коллектору, который ведет до котла. Последний включают. Воду подают под давлением, равным 6 атмосфер. Это для проверки целостности системы.

Далее размещают демпферную ленту. Она должна находиться по периметру пола, а также между контурами. Пересечение ее с трубками запрещено.

Система водяного пола

Стяжку заливают цементным раствором с особым «пластификатором». Он не позволит стяжке треснуть. По толщине стяжка должна быть меньше 5-7 сантиметров. Ее толщина над системой отопления должна составлять 1-3 сантиметра (в случае использования плитки в качестве напольного покрытия) или 3-4 сантиметра (если плитки не будет).

Видео

С помощью этого видео вы получите много полезной информации о тёплом водяном поле. Так же узнаете о монтаже петель тёплых полов.

Источники фотографий:

domtepla43.ru

Конструкция водяного пола, делаем теплый пол в гараже своими руками

Автор Евгений Апрелев На чтение 7 мин. Просмотров 1. 5k.

Каждый владелец автотранспорта сталкивался с потерей времени на его прогрев в холодное время года. Ремонт машины в зимний период также не доставляет автомобилистам особого удовольствия. Эти проблемы решаются гораздо проще, если организовать в гараже грамотную систему отопления (СО). Среди множества вариантов, оптимальным способом обогрева гаражного помещения большинство автомобилистов считают систему «теплый пол», о создании которой и пойдет речь в данной публикации.

[contents]

На что необходимо обратить внимание

Прежде, чем приступить к выбору нагревательного элемента и монтажу теплого пола своими руками, следует подумать о хорошем утеплении помещения.

  1. Заделайте все щели.
  2. Утеплите стены и потолок гаража достаточным слоем теплоизоляционного материала, в качестве которого можно использовать каменную или базальтовую вату, вспененный полиэтилен, пенопласт и пр.

Совет: большинство специалистов рекомендуют для утепления стен и потолков использовать пенофол, нанесение которого минимизирует трудозатраты и появление «мостиков холода».

Обратите внимание на пол в гараже. В процессе эксплуатации транспортного средства он будет подвергаться большим механическим нагрузкам и воздействию химическими средствами. Давление автомобиля на стяжку распределяется на 4 точки, на каждую из которых, в среднем, приходится по 0,5 тонны. Если пол в гараже деревянный, то его следует укрепить.

Следует определить период эксплуатации обогрева гаража. Другими словами, сможете ли вы организовать непрерывную работу СО в зимний период. Если да, то можно обращать внимание на водяной тип теплого пола, который потребует установку в гараж котельного оборудования или подключение контура к действующей СО. Если вы не гарантируете бесперебойную работу системы отопления, или не готовы к большим первоначальным вложениям, то лучше создать электрический теплый пол в гараже своими руками на основе греющего кабеля. Каждый из вариантов имеет свои достоинства и недостатки, конструктивные особенности, которые и будут рассмотрены далее.

Важно! Так как на пол в гараже идет высокое давление, которое может привести к механическому повреждению защитного полимерного слоя, то вариант с ИК пленочными теплыми полами рассматриваться не будет.

Водяной контур для обогрева гаражного помещения

Конструкция теплого водяного пола состоит из замкнутой системы трубопровода, уложенного в стяжку, источника тепловой энергии (теплоносителя), который циркулирует по водяному контуру, теплогенератора, циркуляционного насоса и регулирующей арматуры.

Основные достоинства:

  • Надежность.
  • Экономичность в процессе эксплуатации.
  • Равномерный прогрев помещения по всей его площади.

Недостатки:

  • Необходимость проведения сложных расчетов.
  • Сложный монтаж.
  • Большие финансовые вложения (на начальном этапе).
  • Плохая ремонтопригодность.

По большому счету, водяной теплый пол достаточно редко применяется автолюбителями из-за того, что такой тип отопления гаража требует больших временных и финансовых затрат. Такая система имеет право на жизнь, если нет других вариантов.

Совет: Перед созданием водяного теплого пола в гараже, еще на этапе проектирования следует продумать схему включения контура в СО дома (или предусмотреть установку котельного оборудования), выбрать место для размещения распределительного узла, циркуляционного насоса и прочих элементов конструкции. Кроме этого, необходимо провести расчеты диаметра трубопровода, производительность насоса, выбрать материал трубы для контура, подобрать необходимые элементы системы. Сделать это самостоятельно можно, но мы рекомендуем доверить данную работу профессионалам. Грамотный расчет и подбор оборудования станет залогом надежной и эффективной работы теплого пола.

На рисунке ниже показана типовая схема подключения водяного контура теплого пола в СО.

Важно! Если планируется врезка контура в систему центрального отопления, то следует предусмотреть смесительный узел для понижения температуры теплоносителя в контуре теплого пола.

Этапы выполнения монтажных работ включают в себя:

Важно! Следует знать, что время полного застывания цементно-песчаного раствора 28-30 дней, в зависимости от температуры и влажности в помещении.

Для того чтобы понять, как укладывать теплый пол в гараже, рекомендует посмотреть видео по теме:

Кабельные внутрипольные нагревательные элементы

Для создания электрических теплых полов в гараже не требуется действующей СО: только наличие электричества. Тепловыделение происходит в изолированном гибком проводнике с высоким сопротивлением, по которому протекает электрический ток. Нагревательный элемент (кабель) укладывается в стяжку. За счет плотного контакта происходит передача тепловой энергии между греющим кабелем и стяжкой пола, которая, в свою очередь, равномерно прогревает воздух в гараже по всему его периметру.

Достоинства:

  • Простота монтажа.
  • Сравнительно низкая стоимость оборудования.
  • Не требует обслуживания.
  • Не боится размораживания.

Недостатки:

  • Высокие эксплуатационные затраты.
  • Необходимость в хорошей теплоизоляции всех поверхностей гаража (пол, стены, потолок, ворота).

Итак, как сделать электрический теплый пол в гараже своими руками? Для системы потребуется приобретение необходимого количества нагревательного кабеля, терморегулятора и термодатчика. Если монтировать нагревательные маты (еще один тип кабельного теплого пола, в котором кабель уже разложен на полимерной подложке), то все необходимые элементы поставляются в комплекте.

Важно! На этапе планирования следует выяснить, выдержит ли электропроводка нагрузку, создаваемую электрическим теплым полом. Исходить следует из мощности 160 Вт/м2 площади гаражного помещения.

Технология создания электрического «теплого пола» на основе нагревательного кабеля.

  1. Подготовка основания.

    Совет! Для теплоизоляции и выравнивания поверхности пола под кабельные системы специалисты рекомендуют использовать специальные строительные смеси с теплоизолирующими добавками.

  2.  Гидроизоляция. Данный этап гарантирует отсутствие контакта грунтовых вод с нагревательным элементом.
  3. Теплоизоляция основания полистиролом или пеноплексом, толщиной не менее 30 мм.
  4. Укладка монтажной ленты, которая необходима для крепления кабеля на теплоизоляционном слое. (если применяются нагревательные маты, то данный этап не требуется).
  5. Укладка греющего проводника с шагом между витками в 30см. на рисунке ниже показан момент крепления кабеля на монтажной ленте.

    Важно! Для предотвращения перегрева кабеля не рекомендуется его укладка под шкафами, стеллажами и верстаком.

  6. Для укладки кабеля используйте схему «улитка» или «змейка».

    Важно! Следует учесть, что расстояние от стены до нагревательного элемента не должно быть менее 50 мм; между витками – менее 80 мм; между нагревательным элементом и проводом электросети- 500 мм.

  7. Крепление терморегулятора на стене и прокладка термодатчика между витками нагревательного кабеля.
  8. Подключение системы к регулирующему оборудованию и электросети гаража.
  9. Проверка работоспособности.

Последний этап – заливка стяжки самовыравнивающейся или песчано-цементной смесью. Толщина стяжки варьируется от 30 до 50 мм.

Важно! Не включайте теплый пол до полного застывания раствора (28-30 дней).

В качестве заключения: теперь, когда более понятна конструкция и принципы монтажа различных систем обогрева, можно выбрать лучший теплый пол для своего гаража исходя из ваших возможностей, финансового состояния и условий эксплуатации.

Монтаж теплого пола VALTEC (теплый пол своими руками / статья, видео)

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Монтаж «теплого пола» начинается с установки в помещении коллекторного шкафа, в котором размещаются собранные в единый модуль насосно-смесительный узел и коллекторный блок. Подключение узла к высокотемпературному контуру осуществляется через шаровые краны.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами, основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором. Монтаж фитингов требует лишь гаечного ключа.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора, чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов позволяет регулировать температуру в помещении при помощи комнатного термостата. Все эти устройства нужно подключить к разъемам размещенного в коллекторном шкафу коммуникатора. Это также не представляет особой сложности.

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т.д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Сделай сам из лучистого теплого пола | Сияющее тепло

своими руками

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще восстанавливаетесь ... Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Company предоставит подробный рабочий лист для вашего проекта с указанием количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке Pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по прокладке трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла раскрывают тайну и догадки о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company систем лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Его легко читать, и он содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

Компания Radiant Floor Company из Вермонта знает, как согреться!

Основы теплого теплого пола | Сделай сам

Лучистое напольное отопление - это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола. Это эффективный метод обогрева, который работает необычным образом - вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом - или гидроника - становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX - прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность - две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность - еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существуют три системы излучающих полов, которые можно применить в доме:

  • Полы из лучистого воздуха - Не удерживают большое количество тепла, поэтому они используются в основном в коммерческих зданиях.
  • Электрические лучистые полы - Прекрасно справляются с обогревом любого дома, но они чрезвычайно дороги.
  • Гидравлические или жидкостные полы - Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление - это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому напольному отоплению можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола - отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например, в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола - влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к влажной установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматурному стержню для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», при котором трубы подвешиваются под черным полом между балками.

Установка самодельной излучающей напольной трубы в плиту перекрытия

Хороший вопрос, но сложный, поэтому сначала я начну с простой части - при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что котел для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электроэнергию. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке. Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео по установке гидронной трубы, это действительно довольно просто, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.Лучистое тепло - это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, а система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

И последняя мысль, которую мы поделились бы - будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса, мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении подкладки читайте здесь.

Руководства по установке бесплатных лучистых полов для дома и профессионалов - Radiantec

Руководства по установке - Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они предназначены для того, чтобы помочь домашним мастерам, специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны.У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Пожалуйста, позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса и получить их по почте.

PDF-файлов большие. Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто щелкните фотографию рядом с приложением, которое вы хотите просмотреть.


Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и строительству! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы изоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое - все это написано на понятном для домовладельца языке с изображениями и схемами.


Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.


Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла.Пошаговая инструкция с фотографиями всех комплектующих.


Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются теплообменником.


Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон - один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.


Между балками перекрытия

Инструкция по установке трубопровода между балками перекрытия . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. Это руководство покажет вам, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода поверх пола .Если вы компетентный самодельщик и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.


Установка труб в потолке

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу.Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка вешалки для полотенец

Инструкция по установке полотенцесушителя.Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение покажет вам, как этого добиться!


Установка водонагревателя Polaris

Инструкции по установке водонагревателя Polaris. Водонагреватель Polaris - это очень сложное устройство, и крайне важно строго следовать инструкциям производителя. Однако имейте в виду, что при подключении системы к Polaris вам необходимо следовать схемам подключения Radiantec.


Инструкции по установке Radiantec Controls.

Схемы подключения всех элементов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.


Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.


Руководство по установке солнечного домашнего водонагревателя Radiantec Basic.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» - это предварительно спроектированный «упакованный» жилой солнечный водонагреватель, который обеспечит обильное количество горячей воды для бытового потребления для типичной семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии.Эта система разработана с учетом требований различных налоговых органов.


Radiantec Basic Solar Бытовые водонагреватели. Руководство пользователя.

Это руководство проведет вас через стандартные процедуры обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

Как установить теплый пол на существующую бетонную плиту

У меня есть фундамент из бетонной плиты, и я хочу установить ламинат поверх него.Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые можно разместить непосредственно на существующей бетонной плите. Некоторые похожи на проволочную ограду, которую раскатывают по полу. Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным, - это системы, в которых горячая вода циркулирует через небольшие трубы под полом.Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола. Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

  • Прикрепите фанерный черновой пол к бетонной плите.
  • Прикрутите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию пола.
  • Вставьте гибкую пластиковую трубку в направляющую.
  • Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
  • Установите деревянный или ламинатный пол поверх рельсов.

Удачи с вашим проектом,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области ремоделирования, Дэнни работал экспертом по благоустройству дома для CBS The Early Show и The Канал погоды более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом - от советов по простому ремонту до полной модернизации и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Сделай сам Учебник по плитке для теплого пола

Угадайте, что ?! Ванная комната в подвале действительно обретает форму, и пол с подогревом закончен (один из членов семьи уже фанат… кхм, Наличные) ! Мы только вчера закончили затирку, и это выглядит потрясающе. Я очень доволен тем, каким получился пол. Я был очень удивлен, получив столько сообщений в Instagram от вас, ребята, которые рассказывают мне, как легко мы сделали этот проект. Что ж, правда в том, что это не просто «выглядит» просто - на самом деле это довольно простой сделай сам. Если вы устанавливаете напольную плитку, вам потребуется всего пара дополнительных шагов, чтобы получить пол с подогревом. Учитывая, что у нас сейчас более 20 дюймов снега на земле, а ванная находится в холодном подвале, я знаю, что Эммет и я (а также гости нашего дома) будут часто использовать эту удобную функцию.Как и обещал, в этой записи блога я привожу очень подробное руководство. Нажмите, чтобы узнать, как самостоятельно установить плитку для пола с подогревом! Обещаю, это легко.

* Этот пост спонсируется Lowe’s. Все содержание, идеи и слова - мои собственные. Спасибо за поддержку брендов, которые позволяют нам создавать уникальный контент, показывая продукты, которые мы действительно используем и которыми мы наслаждаемся!

Комплект для обогрева пола Schluter Systems - ключ к облегчению этого проекта. Он поставляется с всем необходимым и очень конкретными инструкциями по установке.Эммет и я были очень счастливы, что пошли по этому пути. Вот другие базовые материалы, которые вам понадобятся…

ПРИНАДЛЕЖНОСТИ + ИНСТРУМЕНТЫ

Прежде чем я углублюсь, я хочу быстро поговорить об электричестве для этого проекта. Эммет работает с разрешенной электротехникой (код) и с комфортом выполняет работу электрика. Если вам неудобно прокладывать электрические провода, это быстрая, легкая и недорогая работа, для которой вы определенно можете нанять электрика. В комплекте также есть инструкции, описывающие процесс электрического монтажа.Перед установкой гипсокартона мы пропустили электрические провода для кодирования, поэтому вы не увидите их в этом посте. Провод, который нагревает пол, будет проходить под плинтусом (его не видно) , за гипсокартоном через пластиковый канал и в электрическую коробку, подключенную к термостату, который контролирует температуру пола. Хорошо, теперь, когда вы знаете, как работает пол с подогревом (он фиксированный) , готовы к просмотру руководства?

Шаг 1 // Очистите пол. Мы начали соскребать кусочки грязи с гипсокартона, а затем тщательно вымыли пол губкой с мылом и водой.

Шаг 2 // Сухая установка и разглаживание мембраны. Весь пол должен быть покрыт оранжевыми мембранными панелями. Эта часть процесса похожа на сборку пазла. Нарежьте листы по размеру вашего пространства наиболее эффективным способом. Вы даже можете повернуть их в разные стороны. В итоге мы использовали пять кусков мембраны. После того, как вы покрыли поверхность, смонтируйте детали насухо, чтобы убедиться, что они подходят правильно.

Шаг 3 // Установите мембрану. Используя немодифицированный раствор Mapei и шпатель 1/4 ″ x 1/4 ″, нанесите раствор прямо на пол равномерным и равномерным рисунком.

Начиная с угла комнаты, положите первый лист мембраны на тонкий набор. Надавите и равномерно надавите, чтобы мембрана застыла. В инструкции к набору рекомендуется использовать валик для разглаживания мембраны с равномерным давлением. В качестве альтернативы, вы также можете использовать плоский шпатель или терку ... главное, чтобы давление было равномерным и постоянным.

На первой части отогните угол, чтобы проверить покрытие, прежде чем двигаться вперед. Нижняя часть мембраны должна выглядеть примерно так…

Убедитесь, что панель мембраны полностью выровнена, прежде чем переходить к следующей части.

Если все выглядит хорошо и ровно, повторяйте этот шаг, пока весь пол не будет покрыт мембранными панелями. Дайте ему застыть и затвердеть в течение 24 часов, прежде чем переходить к следующему этапу. Когда он полностью затвердеет, по нему можно безопасно ходить!

Шаг 4 // Установите нагревательный кабель. Теперь, когда пол и мембрана затверделы, пора установить нагревательный кабель. Пакет Schluter включает в себя ОЧЕНЬ конкретные инструкции по разводке кабеля. Каждая комната уникальна, и это поможет пролить свет на то, где можно безопасно проложить кабель в пространстве. Например, вы должны держать кабель на расстоянии 2 ″ от любой стены, 7 ″ от фланца унитаза, и кабель не может быть проложен под туалетным столиком. В пакете содержится более подробная информация, но как только у вас будет информация, вы можете разложить и начать установку кабеля.

Сам кабель очень прост в установке. Он вставляется прямо в мембрану между круглыми шпильками. Для меня это была самая интересная часть процесса! Это было почти так же приятно, как лопнуть пузырчатую пленку. Он издает приятный щелкающий звук, поэтому вы знаете, что это безопасно. После того, как кабель вставлен в мембрану, проверьте его, чтобы убедиться, что кабель работает (в соответствии с инструкциями) .

Шаг 5 // Герметизация швов. Следующим шагом будет «скотч» или гидроизоляция швов и краев.В комплект входит рулон полос, нарезанных материалом, размер которых соответствует периметру комнаты, а также швам или зазорам между мембранными панелями.

Используя немодифицированный раствор и шпатель, прижмите раствор к стене И мембране на полу по всему краю комнаты.

Затем прижмите ленту к углу по краю… разделяя разные (как показано ниже) .

Используйте шпатель, чтобы вдавить ленту в тонкий набор и создать острый угол.

Повторите процесс на плоских швах, где встречаются мембранные панели. После того, как все швы и края будут заклеены и загерметизированы, дайте ему застыть, прежде чем переходить к укладке плитки!

Шаг 6 // Плитка. А теперь самое интересное… укладка плитки! Снова, используя немодифицированный разбавитель, уложите раствор шпателем 1/4 ″ x 1/4 ″, стараясь равномерно вдавить его в мембранную панель. Не должно быть оранжевого цвета.

Используйте зубья шпателя, чтобы выровнять раствор и начать укладку плитки.В этом ДЕЙСТВИТЕЛЬНО помогает лазерный уровень. Мы гарантируем, что наша плитка ровная, установив лазерный уровень Bosch. Я никогда не кафель без него. Наш кухонный фартук стал проще простого благодаря этому удобному инструменту.

Если вы ищете подробное руководство по укладке напольной плитки, щелкните здесь, чтобы получить инструкции по укладке плитки большого формата (например, плитку, которую мы устанавливаем в подвале) , или щелкните здесь, чтобы ознакомиться с инструкциями по укладке мозаичной плитки на пол (например, плиткой в наш гостевой санузел) ! Я поделился нашим процессом, советами по смешиванию растворителей, затирки и многим другим.Это отличные ресурсы, если вы новичок в укладке плитки! В противном случае продолжайте, повторяйте процесс укладки плитки, пока не будет покрыт весь пол.

Шаг 7 // Очистите отрицательное пространство между плитками, затем затирку. Если между плитками просунулся какой-либо тонкослойный материал, сейчас самое время очистить отрицательное пространство между каждой плиткой перед затиркой. Вы можете купить для этого специальный инструмент, или нам нравится использовать небольшую отвертку с плоской головкой.

Смешайте раствор в соответствии с инструкциями на упаковке.На этот раз мы использовали Mapei Keracolor (в цвете Charcoal). В перчатках и резиновой терке нанесите раствор.

После того, как вы полностью заполните все отрицательное пространство, дайте раствору постоять 10-15 минут, прежде чем протирать его губкой и водой.

Для удаления всех остатков раствора потребуется несколько проходов. Цель состоит в том, чтобы сделать его как можно более чистым! Не беспокойтесь, если вам не удастся избавиться от последней капли помутнения от затирки, которую можно легко удалить с этой конкретной плитки после того, как затирка затвердела.Вот и все!

Этот проект действительно требует терпения и точности, но это совсем не сложно. Когда мы закончим настенную плитку, загрунтуем и покрасим гипсокартон, мы установим следующий цифровой термостат (на фото ниже) . У него простой и элегантный вид.

Если вы сомневаетесь в том, что нужно делать полы с подогревом самостоятельно, я, честно говоря, думаю, что это намного проще, чем люди ожидают. Это, безусловно, добавляет уровень роскоши в ванную комнату, которая очень функциональна и выглядит элитной.Будет замечательно, если у нас в подвале полы с подогревом. Эта ванная, вероятно, занимает второе место по популярности (первым будет наш хозяин) в нашем доме . Это не только гостевой санузел, но и мы проводим много времени, бездельничая в подвале, поэтому мы с Эмметом тоже часто используем эту ванную. Я хотел, чтобы чувствовал себя уютно (не как в холодном подвале) , поэтому добавление плитки для пола с подогревом имело смысл. В снежные дни, как сегодня, я с большим нетерпением жду возможности опробовать эту функцию в ближайшее время! Комната действительно собирается вместе, и мне не терпится приступить к облицовке стен.Если вы пропустили план дизайна, посмотрите его (вместе с фотографиями до) в этом посте.

Кстати о плитке. Я получил много вопросов о узорчатой ​​напольной плитке в этом помещении. Я знал, что хочу что-то классическое, но веселое и игривое. Эта керамогранитная плитка Delle Torre устойчива к скольжению, царапинам и выцветанию. Он также рассчитан на (влажное) пространство в помещении и на открытом воздухе. Его можно использовать на полу или стенах и не требует обслуживания (без герметизации, как у натурального камня) .Это просто отличная, прочная, доступная по цене плитка, подходящая для домашних животных и детей, которая, на мой взгляд, кажется вечной. Еще один бонус? Квадрат 8 ″ x 8 ″ очень прост в установке! В целом я бы рекомендовал это.

Если у вас есть какие-либо другие вопросы о процессе или продуктах, дайте мне знать в разделе комментариев ниже! Вы знаете, я всегда рад помочь. Я скажу - этот проект был в тысячу раз проще, имея комплект для полов с подогревом Schluter. Это определенно изменило правила игры. На самом деле мы воспользуемся другим комплектом Schluter Kit для душа.Вы можете увидеть это на некоторых изображениях в этом посте. Я скоро расскажу об этом подробнее! Эммет и я также договорились, что мы будем использовать эти же комплекты, когда придет время ремонтировать нашу главную ванную комнату. Было ли это руководство полезным? Я очень на это надеюсь!

Вам тоже может понравиться

  • Счастливого вторника, друзья. Надеюсь, этот пост немного скрасит ваш день! Я, наконец, готов поделиться нашим законченным ремонтом ванной комнаты в подвале. Мы работаем над этим проектом с января...

    17 марта 2020 г.

  • На прошлой неделе я поделился нашим следующим большим проектом ремонта ... ванной в подвале! Если вы пропустили этот пост, который содержит изображения и план дизайна, посмотрите его здесь. Эммет и ...

    19 декабря 2019 г.

  • В связи с официальным ремонтом ванной комнаты в подвале, я подумал, что будет интересно поделиться вариантами напольной плитки, которые я использовал на этапе проектирования. Это было...

    8 января 2020 г.

  • Я помню самый первый проект плитки, за который мы взялись. Я был напуган, боялся, что ошибаюсь, и не был уверен, что делаю это правильно. Вот и мы, годы спустя ...

    19 мая 2020 г.

Сара

Основатель и креативный директор

Все о лучистом напольном отоплении | tekmar

Решение

Решение - отапливать дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых гостевых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления.Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать на пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева. Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
