Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.

фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра.
    (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.

В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.  Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

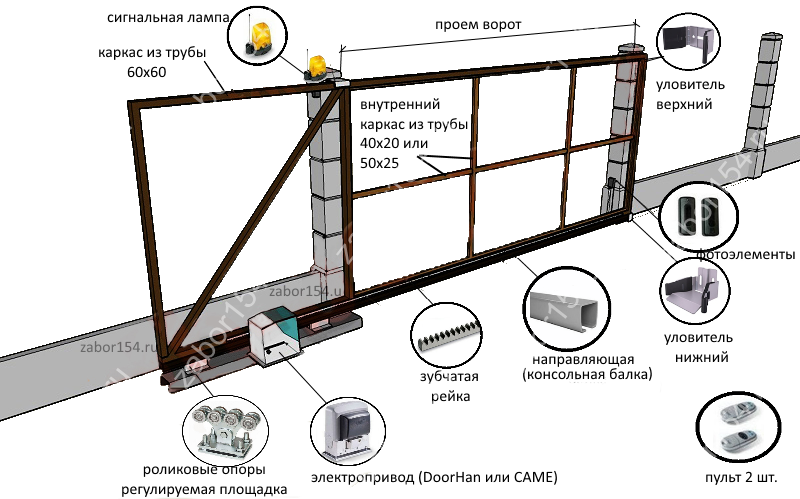

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

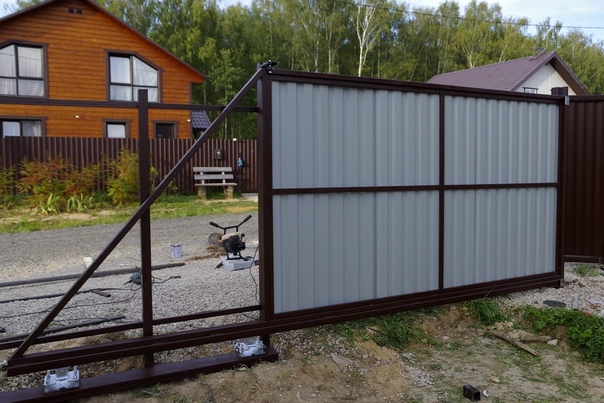

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.


Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками — устройство раздвижных заграждений с фото и видео

Из всех разновидностей заграждений, которые используются для оформления гаражей или въездов на участок, откатные ворота имеют наибольшую популярность. Причина этому в первую очередь в том, что они позволяют экономить место, ведь створка в этом случае просто сдвигается вбок, а не вперёд или назад.

Ещё один значимый плюс – это возможность сделать откатные ворота своими руками, таким образом сэкономив на монтаже и обслуживании. Выполнить эту задачу достаточно просто, если у вас под рукой есть все необходимые инструменты и правильные инструкции.

Как происходит установка?

Чтобы сделать самодельные откатные ворота, вам необходимо будет пройти несколько этапов этого процесса:

  • расчёты;
  • устройство фундамента;
  • изготовление каркаса;
  • установка ворот;
  • автоматизация.

Чтобы приступить к монтажу вам понадобится точно знать ширину и высоту их проёма. На основании этих данных рассчитывается количество материалов, расстояние отката, размеры фундамента. Чтобы не запутаться, лучше сделать чертёж расположения основных элементов. В этом вам помогут фото, видео и чертежи откатных ворот своими руками, которые можно найти в Сети.

После расчетов можно переходить к устройству фундамента, например, из бетона: в этом случае вдоль забора со стороны отъезда выкапывается яма глубиной примерно 2 м и длиной в половину проёма. В ней устанавливается закладная (швеллер с арматурой), которую горизонтально кладут у самого забора. Конструкцию, расположенную на одном уровне с дорожным покрытием, заливают бетоном до полного застывания (около 2 недель).

В это время можно заняться изготовлением каркаса раздвижных ворот своими руками из металлических труб, которые сваривают сначала по форме полотна, потом добавляют наклонные детали сбоку и приваривают обрешётку. Внизу к раме шахматным швом крепится направляющая.

Каркас самодельных откатных ворот устанавливается на закладную с роликами, и после его регулировки можно крепить такие элементы, как верхний и нижний ловители, ставить заглушки и нашить полотно (из дерева, профнастила или других материалов).

Делая откатные ворота своими руками, проверяйте ровность конструкции на каждом этапе, и тогда в результате вы получите надёжное и красивое ограждение.

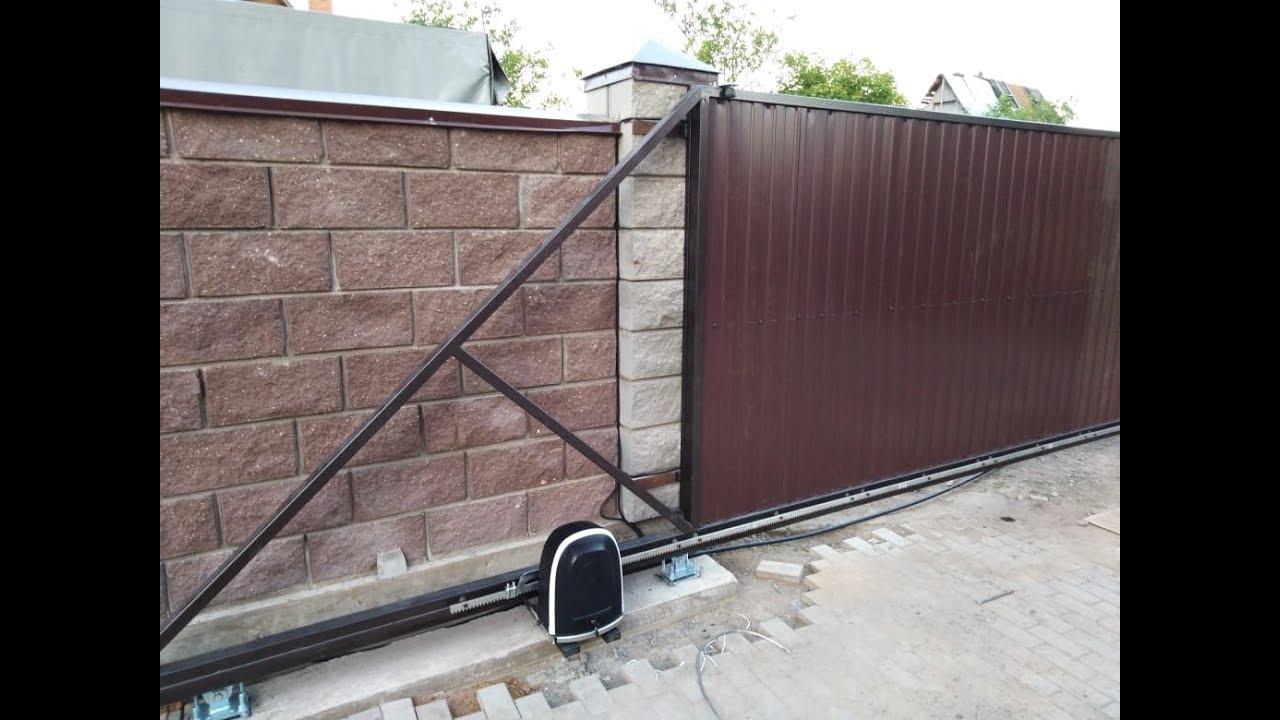

Установка автоматики для откатных ворот

Система автоматического управления воротами позволяет открывать и закрывать их при помощи пульта дистанционного управления. Она включает в себя электропривод и зубчатую рейку. Продумать автоматизацию надо ещё на этапе заливки фундамента: вам понадобится сначала сделать проводку и вывести провода в точку, где будет установлен привод (обычно рядом с закладной). Затем зубчатая рейка крепится в нижней части каркаса ворот и при установке соединяется с приводом, который двигает рейку и таким образом сдвигает полотно.

При монтаже раздвижных (откатных) ворот своими руками важно учитывать, чтобы все элементы гармонично сочетались друг с другом, в идеале – были из одного набора. Такие комплекты вы можете найти на 1vorota.by: мы предлагаем только качественные материалы, которые идеально друг другу подходят. У нас же можно заказать и монтаж ворот, если вы не решаетесь делать его самостоятельно.

инструкция с чертежами и видео

Отличным способом сэкономить пространство двора является установка откатных ворот. Они являются отличным решением организации въезда во двор, если нет возможности и недостаточно места для установки распашных ворот, если открывание распашных ворот может препятствовать движению автомобилей.

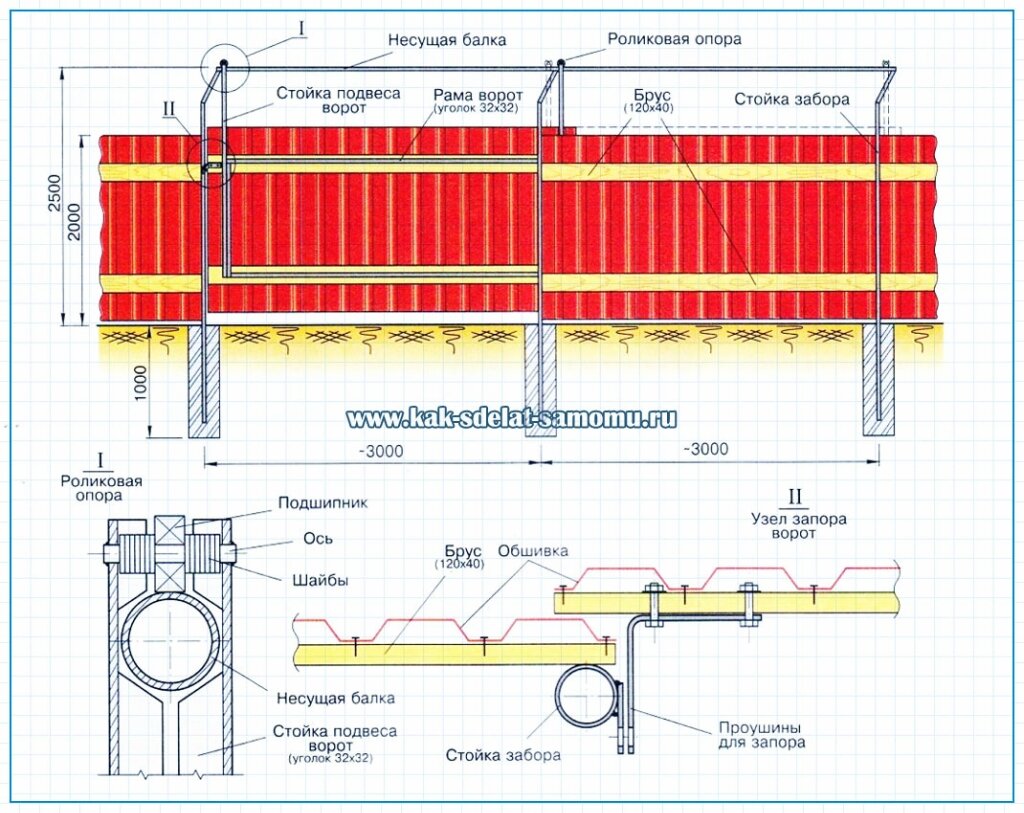

Конструкция откатных ворот из труб и металлических прутьев

Вернуться к оглавлению

Виды откатных ворот

Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.

Механизмы могут быть трех видов:

  • навесные;
  • на роликах;
  • на рельсах.

Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.

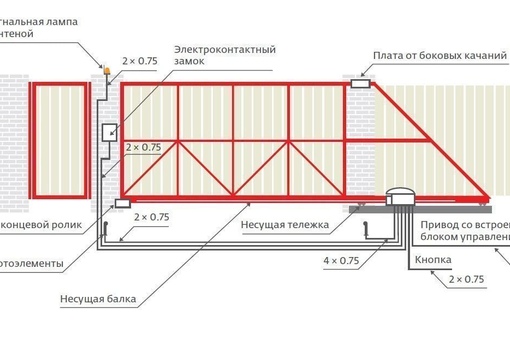

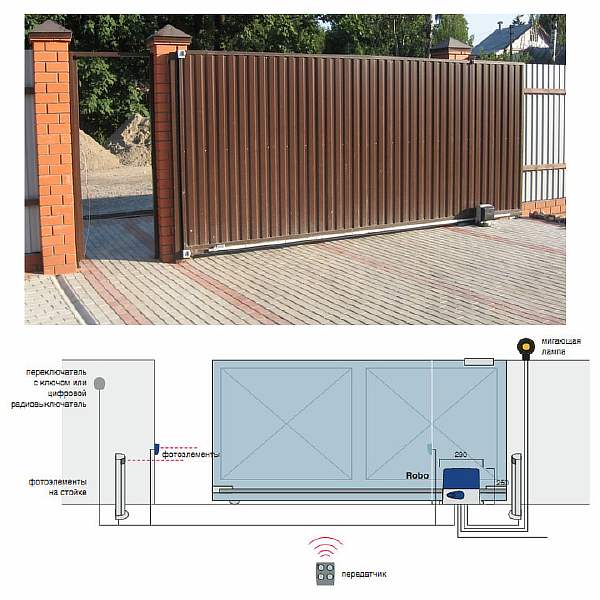

Схема автоматики откатных ворот

Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.

Вернуться к оглавлению

Как сделать откатные ворота своими руками

Вернуться к оглавлению

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

  • Сварочный агрегат;
  • Пила-болгарка;
  • Заклепочное устройство и заклепки;
  • Перфоратор;
  • Саморезы;
  • Рельсы и ролики.
Вернуться к оглавлению

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя.

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

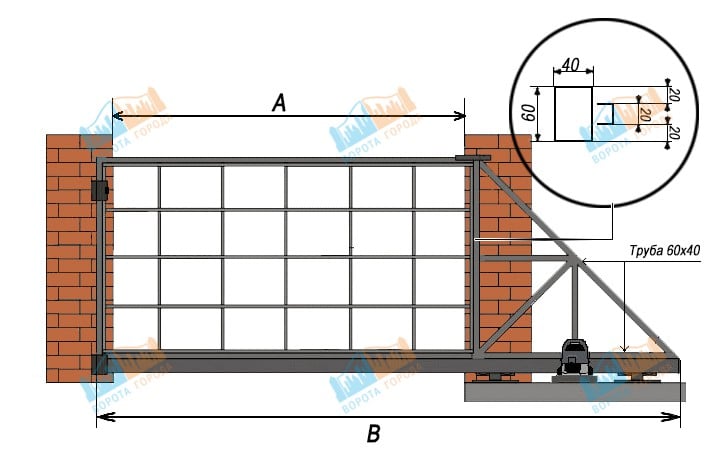

Чертеж конструкции откатных ворот

По этой причине не следует разбивать клумбы и высаживать деревья поблизости с откатными воротами.
Конструкцию ворот откатного типа следует разделить на такие элементы:

  • Рельсы навесные и нижние;
  • Ролики;
  • Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Если требуется сооружение ворот откатного типа, совмещенных с калиткой, то всю конструкцию следует сделать нераздельной. Она способна прослужить намного больший срок и доставит меньше хлопот при сооружении и эксплуатации. Самое пристальное внимание необходимо уделить закреплению рамы калитки, оптимальным решением видится использование «невидимых створок» изнутри конструкции.

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Вернуться к оглавлению

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Если имеется большой выбор профилей, то необходимо остановиться на листах метровой толщины: их очень удобно присоединять один к другому посредством обычных заклепочных элементов.

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.
Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

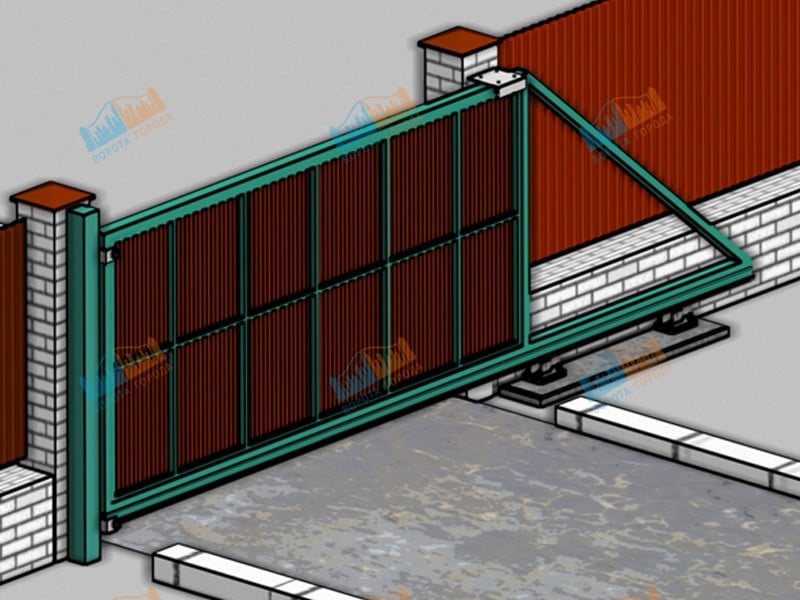

Вариант устройства откатных ворот

При этом значительно снижается риск допустить ошибку с подбором размеров. Если ворота планируется соорудить высотой более двух метров (тогда и высота металлического профиля составит около двух метров), то посередине полотна ворот необходимо закрепить дополнительную удерживающую планку. На эту планку будет приходиться большая часть нагрузки, что позволит существенно снизить нагрузку, приходящуюся на профиль.

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

Вернуться к оглавлению

Установка ворот

Если собрать и установить механизм нужно очень быстро, то рельсы можно просто втолкнуть в не полностью застывший раствор, используя при этом резиновый молот.

Приваривание роликов к раме ворот

Применение для этой цели обычного молотка или металлического молота не допускается, так можно легко деформировать рельс, что в дальнейшем приведет к проблемам со свободным перемещением откатной конструкции.

Затем откатные ворота устанавливаются на подшипники. Вместо подшипников допускается применение плавающих рельсов: существенной разницы между этими механизмами нет, за исключением необходимости смазки рельса и всех двигающихся механизмов солидолом, для снижения трения и продления срока эксплуатации конструкции. Смазку необходимо осуществить перед установкой системы, так как потом доступ к механизму и движущимся частям будет затруднен.

Вернуться к оглавлению

Установка механизма

Для надежной работы механизма откатных ворот и обеспечения беспрепятственного открывания и закрывания потребуется электрический мотор. Двигатель лучше всего купить однофазный, мощность его должна быть в пределах от 40 до 100 Вт. При этом нет необходимости приобретать самые мощные модели: они создают много шума, имеют большую массу и размеры и часто подвержены поломкам.

Привод можно использовать трех типов:

  • прямой;
  • ременной;
  • цепной.

Наиболее надежным считается прямой привод, цепной слегка уступает ему, а ременной не следует применять, так как ремень довольно быстро «слизывается» и регулярно требует замены. По соотношению цены и качества лучшим решением является использование цепного привода.

Процесс установки привода для автоматических ворот

Электромотор необходимо устанавливать под защитой от дождя и снега. Лучшим вариантом является сооружение небольшой будки с крышей, которая сможет защитить мотор от осадков и непогоды. От будки к воротам будет идти цепной привод. На конце привода следует установить звездочку, соединяющуюся с шестерней либо рельсом зубчиками, посредством которых и происходит движение ворот.

Если решено установить пневматический привод, то вместо электродвигателя необходимо установить обычный амортизатор. Рядом с амортизатором следует расположить резервуар, рассчитанный на давление в 3-4 атмосферы.

При нажатии кнопки происходит открытие сдерживающего клапана, в амортизаторе происходит плавное снижение давление, в результате чего осуществляется передвижение откатных ворот. Также можно устроить и обратный принцип действия: при нажатии кнопки происходит нагнетание давления, и система начнет накачиваться.

Названия элементов конструкции откатных ворот

Не рекомендуется установка масляных амортизаторов, потому что при повышении давления они слишком быстро изнашиваются и не способны выдержать эксплуатацию более полугода.

Устройство и монтаж своими руками откатных ворот с фото и видео

Один из самых удобных вариантов для обустройства входной группы в частном доме – это откатные ворота. Основное их преимущество – отсутствие направляющих рельсов над проемом и внизу. В такие ворота легко сможет въехать как небольшая легковая машина с низкой подвеской, так и крупногабаритный грузовик.
Для их открытия не нужно выделять дополнительное место для створок на участке: конструкция движется вдоль забора. Это станет неоспоримым плюсом для владельцев компактных участков. А зимой вы не будете тратить время на разгребание снежных заносов перед воротами.

С чего начать устройство откатных ворот?

Приняв решение об установке самодельных ворот своими руками, не стоит сразу же бежать в магазин. Сперва продумайте, какой размер рамы будет оптимальным для вашего участка. Выбор фурнитуры и установочных материалов в первую очередь будет зависеть от предполагаемого веса конструкции. Размер заграждения должен обеспечивать свободный заезд и выезд машины. А длина отката, в идеале, превышает ширину проема примерно в полтора раза.

Выбираем материалы для обшивки

Оформление створки – важное архитектурное решение. Самодельные откатные ворота должны не только порадовать вас практичностью, но и гармонировать с общей композицией участка. Сегодня в строительных магазинах и на рынках предлагается множество вариантов заполнения ворот:

  • профнастил – для создания цельной закрытой створки;
  • дерево – стильное решение для домов в деревенском стиле;
  • штакетник – обеспечивает прочность и долговечность;
  • горизонтальные сэндвич-панели – экономичны и просты в монтировании;
  • кованые элементы – стильное и изящное решение.

Кроме того, вы всегда можете скомбинировать понравившиеся элементы.

Приступаем к монтажу

Начать работу над откатными воротами стоит с установки опорных столбов, если их нет в конструкции вашего забора. Их основание нужно забетонировать как минимум на метр в глубину. Иначе после смены сезонов столб может покоситься, и вся конструкция ворот придет в негодность.

Для фундамента откатных ворот выкопайте яму длиной примерно в половину проема и глубиной 1,5 – 2 метра. Поместите туда швеллер и залейте конструкцию бетоном. Верх швеллера должен по уровню совпадать с асфальтом, на него позднее будут монтироваться ролики. Если вы собрались делать автоматическую конструкцию, не забудьте об отводах. Как правило, к приводу прилагается фото со схемой монтажа.

Следующий этап монтажа откатных ворот своими руками – сварка рамы или профиля. Распилите профильную трубу болгаркой и сварите, согласно чертежам. Особое внимание уделите внутреннему каркасу, он станет основой для обшивки. По окончанию всех сварочных работ, раму можно грунтовать и красить.

Если ваш фундамент уже осел и высох, можно устанавливать ворота. Для надежности стоит заблаговременно найти схему сборки. На швеллер на фундаменте выставляются ролики. Отодвинув их на максимальное расстояние, поместите в них направляющую с рамой. Прежде чем приваривать ролики к основанию, проверьте положение ворот уровнем. После этого приваривайте верхние поддерживающие и концевой ролики. Верхний и нижний улавливатели фиксируются на опорном столбе.

Проверка работы конструкции

После выполненных работ необходимо дать воротам немного отстояться, и можно приступать к тестированию конструкции. Проверьте, чтобы ход направляющей по кареткам был плавным и свободным, еще раз перепроверьте точность расположения всех деталей, соблюдение вертикали и горизонтали. Ведь главная проблема самодельных откатных ворот – это перекос.

Если вы остановились на варианте с автоматическим управлением, проверьте работу привода. Конструкция должна приводиться в движение со всех пультов и из разных положений.

Изготовив откатные ворота своими руками, вы сэкономите значительную сумму денег, а кроме того, сможете гордиться талантом строителя.

Выбрать ворота



Видео монтажа каркаса для откатных ворот

Если вы нашли информацию на странице полезной — поделитесь ей!

Ворота откатные с электроприводом своими руками

Откатные ворота с встроенным электроприводом

Огромное количество вариантов ворот заставляет задуматься о выборе современной и удобной системы ограждения. Откатные ворота со встроенным электроприводом впишутся в любой проект жилой недвижимости, а также в производственную зону, добавляя несоизмеримое удобство в использовании и практический эффект.

При помощи подсказок своими руками создаются настоящие шедевры ворот с индивидуальными доработками. Особенность откатных конструкций заключается в возможности устанавливать такие ворота даже на небольшом участке, где нет большой придомовой территории и широкого подъезда к зданию. Откатные ворота могут быть с балкой длиной до 10 метров, которая перекроет большой проем между забором.



Виды откатных ворот

Под индивидуальный размер проема сваривается выбранная форма откатных ворот, предварительно своими руками подготовив основу под всю конструкцию.

Современные откатные ворота бывают:

  1. из профнастила;
  2. из сендвич-панелей;
  3. филенчатые;
  4. кованые.

Популярность профнастила при изготовлении откатных ворот своими руками обусловлена его красивым видом, доступной ценой, а также легкостью металлических изделий. Этот аспект особенно важен при широкой конструкции откатных ворот, где нужно закрыть большие по длине проемы. Используя одинаковый материал для покрытия крыши и откатных ворот можно своими руками создать уникальный ансамбль своего загородного дома.

Сендвич-панели – это уже усовершенствованный вариант профнастила с утеплением из полиуретановой пены. Такая модель немного дороже простых железных ворот, зато с установленной теплоизоляцией и с обработкой из антикоррозийного полимера.

Конструкция материала

Откатные ворота имеют плотное наполнение, высокую пожаробезопасность и долговечность, намного обычного утеплителя.

Идеальный внешний вид и богатая цветовая гамма откатных ворот из филенки завершает оформление любой усадьбы. Конструкция материала, а также качественный металл добавляет срок службы за счет прочности и антикоррозийной обработки.

Кованые откатные ворота являются вершиной мастерства и вкуса, одним видом предлагая оценить высокий статус их обладателя. Такие изделия не часто используют на объектах за счет более высокой цены, но привлекают взгляды.

Кованные откатные ворота

Коваными элементами, сделанными своими руками можно украсить обычные железные откатные ворота и добавить изюминку в любую конструкцию.

Без установленных рамок на размеры

Размеры металлических изделий могут быть совершенно разными, без каких либо стандартов и установленных стандартов. Создавая конструкцию своими руками можно моделировать не только размещение передвижной балки ворот, устанавливая ее посередине, вверху или внизу, но и саму длину раздвижной системы.

Для каждого проекта подбирается оптимальный вариант обшивки металлического каркаса, который впишется в общий вид строений и решит поставленные задачи охраны.



Рекомендации профессионалов при установке ворот

Удобные откатные ворота с электроприводом можно сделать своими руками, используя всего несколько рекомендаций от профессионалов:

  1. Бетонировать основу силовой рамы на глубину не менее 1,5 до 2 м;
  2. Не экономить на качестве фурнитуры;
  3. При установке конструкции и выравнивании упоров использовать строительный уровень

Конструкции для ворот

Варианты раздвижных конструкций для ворот:

  1. Раздвижная система с верхним или нижним креплением на направляющих.
  2. Консольная откатная  система.

Откатные ворота по первому варианту успели утвердиться в течение долгого времени, а вторая конструкция считается усовершенствованным видом современных откатных дверей. Как правило, в состав откатных ворот входят:

  1. каретки роликовые;
  2. верхний уловитель
  3. нижний уловитель;
  4. планка с роликами;
  5. накатной ролик;
  6. направляющая;
  7. заглушки для торцовки направляющей.

Причем направляющая в зависимости от проема будущих ворот может быть разного размера.

Следует также отметить, что ширина заграждаемого проема в ограждении существенно влияет на выбор комплектующих, ведь чем длиннее ворота, тем они будут тяжелее.



Поэтапная установка ворот с электроприводом

Этапы установки ворот с электроприводом:

Выкопав котлован на глубину до 2 метров, следует установить закладной элемент, укрепленный при помощи арматуры. Для этого основа рамы бетонируется и туда же укладывается силовые и сигнальные кабеля.

  1. После 48 часов, когда высохнет бетон, устанавливается рама и роликовые элементы на поверхности швеллера
  2. Для проверки работы системы нужно закрыть ворота и проверить просвет, а также как двигаются элементы в самой раздвижной системе.
  3. В направляющую вставляется накатной ролик и одевается заглушка.
  4. Фиксируются верхние уловители и нижние.
  5. Устанавливается блок управления с дальнейшим подсоединением всей открывающейся системы.

Шумоизоляция для ворот

Для шумоизоляции откатные ворота можно утеплить своими руками пенопластом или полиуретановой пеной, создавая внутри конструкции барьер для внешнего мира.

При монтировании электропривода нужно учитывать вес железной конструкции, чтобы двигатель раздвижной системы проработал как можно дольше и не вышел из строя. Автоматика для установленных откатных ворот также индивидуальна и определяется желаниями, а также дополнительными функциями приборов. Как правило, в состав установленной системы входит:

  1. привод;
  2. пульт;
  3. приемник:
  4. лампа;
  5. фотоэлементы;
  6. зубчатая металлическая рейка.

В заключение…

Здесь можно немного сэкономить, но только на производителях комплектующих, которые ассортименте представлены в магазинах. Желая как можно дольше продлить работу откатных ворот, выбирать необходимо, проверенные марки автоматики от европейских, а не китайских производителей. Конструкция из металла своими руками может быть дополнена хорошими замками и защелками для безопасности и охраны.

Откатные ворота своими руками: чертежи и пошаговая инструкция

Из всего многообразия разновидностей ворот, уже достаточно продолжительное время, пользуются неизменным спросом откатные системы. Это обусловлено целым рядом их неоспоримых преимуществ перед простыми распашными разновидностями. Но насколько сложно сделать откатные ворота своими руками, какие вообще бывают раздвижные ворота стоит рассмотреть более детально.

Виды раздвижных воротных конструкций

Все сооружения описываемого типа делятся на несколько типов, имеющих отличия, связанные с организацией процесса отрывания. Принимая, какой из них выбрать, для того, чтобы построить раздвижные ворота своими руками, нужно дать разностороннюю оценку характеристикам и устройствам таких конструкций.

Откатные ворота с верхним подвесом

Откатные ворота с верхним подвесом — это самый известный и самый надёжный, но имеющий свои положительные и негативные особенности.

Устройство подвесной системы организовано следующим образом. По рельсу, который прикреплён к верхним частым воротных столбов, на подвесных роликовых тележках перемещается основное воротное полотно. Перемещение по рельсу осуществлялось как при помощи ручного привода или простого физического усилия, так и посредством электродвигателя.

К плюсам стоит отнести:

  • Высокую надёжность и неприхотливость
  • Автономность от погодных и иных условий
  • Относительную простоту исполнения

Минусы такие:

  • Ограничение максимального вертикального габарита, въезжающего через такие ворота автотранспорта
  • Достаточно высокая цена материалов

Откатные по рельсу

Откатная конструкция имеет следующее устройство. Специальный рельс, имеющий направляющий желоб в своей структуре, надёжно закреплён на поверхности земли. Воротное полотно перемещается по этому рельсу при помощи механического или электрического воздействия.

Такую разновидность конструкции можно считать наиболее простой в исполнении, но не самой простой в эксплуатации.

С одной стороны:

  • Вся масса полотна направлена по естественному вектору, что делает сооружение надёжным
  • Для обустройства территории для отката ворот места потребуется ровно столько, сколько составляет параметр ширины воротного проёма

С другой стороны:

  • Грязь с колёс автотранспорта или снег постоянно засоряют желоб, по которому катятся воротные ролики, что требует постоянного контроля и чистки направляющего рельса
  • Постоянное наличие песчинок грунта в рельсовом желобе ведёт к преждевременному износу роликов и необходимости их регулярного ремонта и замены, что достаточно дорого

Консольные

Наиболее сложными по конструкции, но максимально практичными с эксплуатационной стороны есть консольные ворота.

Устройство откатных ворот консольного типа следующее. Основное полотно крепится на роликовой системе, которая перемещается по рельсу. Он может находится как около поверхности земли, так и посредине или в верхней части всей конструкции. В верхней части и на противоположном от передвижной конструкции столбе имеются роликовые блоки, обеспечивающие упор воротам во время движения и фиксацию в закрытом положении.

Положительными сторонами этого варианта есть:

  • Универсальность для любых видов транспорта
  • Неприхотливость в эксплуатации

Минусами же можно считать:

  • Высокую цену
  • Необходимость значительного дополнительного пространства для обустройства противовеса

Разделение типов раздвижных ворот может быть связано и с типом опор, на которые будет крепиться вся конструкция.

Ворота на винтовых сваях

Такая структура требует минимального временного периода для построения. Делается она так. Сваи завинчиваются в грунт на глубину минимум 1,5 метра. Это зависит от степени промерзания поверхности зимой. В северных регионах этот показатель достигает 2 м. На готовые опоры монтируется вся остальная система.

Следующим фактором, который может иметь различие при сооружении откатных ворот, есть способ их перемещения. Таких вида два:

Механические системы

Движение полотна приводится в действие при помощи прямого физического усилия человека. Этот вариант простой и дешёвый, но не слишком удобный, если въездом приходиться пользоваться часто.

Автоматические системы

Достаточно дорогие, но очень удобные конструкции, которые получили максимальное распространение, не смотря на цену. Для их обустройства нужны комплекты автоматического открывания, которые состоят из множества компонентов.

Подготовка сооружения откатных ворот

Перед тем, как сделать откатные ворота своими руками, необходимо будет выполнить ряд процедур.

Во-первых, нужно принять решение, нужны ли именно раздвижные ворота или достаточно будет обойтись распашными. Поэтому следует знать

Принцип работы

Отдавая предпочтение откатным системам, желательно иметь представление о принципе их работы.

Сами ворота состоят из одного полотна, а не двух, как в большинстве распашных вариантов. К рамке полотна прикреплена несущая балка. Она, в свою очередь, имеет особый профиль. Внутри него перемещаются роликовые каретки, которые имеют плотный контакт с профилем. Во время этого движения балка тоже перемещается вместе с главным полотном. Так происходит открывание и закрывание воротной системы. При полностью закрытом положении очень сильно увеличивается нагрузка на роликовые каретки и балку. Для облегчения этого воздействия используется концевой разгрузочный ролик. Он входит в нижний улавливатель и упирается в него. В противоположной части конструкции для фиксации полотна во время полного открытого положения также применяется концевой ролик, который имеет ограничитель и улавливатель.

Преимущества раздвижных ворот

К этому перечню стоит отнести:

  1. Экономию территории
    За счёт того, что при открывании не требуется специальное пространство, такие системы не просто его экономят, но позволяют обустраивать въезд на территорию в местах непосредственного её соприкосновения с проезжей частью. С внутренней стороны огороженной территории также могут припаркованная техника ставиться сразу у линии ворот, а не на расстоянии нескольких метров, как это бывает в случае с распашными конструкциями.
  2. Проём раздвижной системы не имеет верхних, а также, нижних ограничений.
  3. Не снегопады, не грязь с колёс автотранспорта на влияют на качество работы раздвижной системы.
  4. Основная масса элементов перемещения, которые участвуют в качении полотна, расположены внутри балки, в следствие этого, менее коррозируются.
  5. Система противовеса и распределения нагрузок позволяет приводить в движение полотно малыми усилиями.
  6. Такие конструкции оборудуются автоматикой наиболее просто, а следовательно дешевле.
  7. Надёжный фундамент и элементы удерживания способствуют противодействию всей системы большим парусным нагрузкам.

Оценка возможности монтажа

Перед тем, как начнутся непосредственно изготавливаться автоматические ворота своими руками, следует определить возможность их установки.

  • Оценка свободного пространства
    Для нормального размещения всей конструкции потребуется место вдоль линии открывания, которое будет минимум в полтора раза больше длины воротного полотна. Это нужно для того, чтобы поместились в этом пространстве не только сами ворота, но и противовес.
  • Поверхность грунта
    Для перемещения полотна потребуется ровное горизонтальное пространство. Если поверхность земли неровная, то её нужно выровнять, в противном случае, установка откатных ворот будет невозможна.
  • Со стороны, в которую будут открываться будущие ворота не должна располагаться калитка. Её целесообразно разместить с противоположной стороны. Делать её в самом полотне тоже не стоит. Это будет неудобно, так как придётся постоянно перешагивать высокий порог, а для въезда садовой тачки или мопеда и вовсе нужно будет открывать ворота.
  • В качестве пешеходного прохода раздвижные системы лучше не использовать, поскольку ролики и остальные элементы имеют определённый ресурс, который выработается при частом открывании гораздо быстрее запланированного проектом.
  • При обустройстве въезда под углом стоит это предусмотреть и увеличить ширину проёма, что, конечно же увеличит и стоимость строения.

Специфика расчётов

Чтобы все системы работали слаженно и надёжно, нужно заранее произвести несколько важных вычислений. Установка откатных ворот начинается со следующих расчётов.

Расчёт габаритов

Эти показатели будут определять функциональность собранной системы и количество израсходованного на неё материала, следовательно

Ширина откатных ворот будет равна

  • Общей ширине самого проёма
  • Технологическим зазорам открытия и закрытия
  • Минимальной дистанции между центрами кареток

Высота
Будет иметь значение, равное высоте опор или меньшее, в зависимости от желания владельца

Расчёт противовеса

Чтобы полотно получало свободный ход и не создавало чрезмерных нагрузок на систему перемещения, нужно, чтобы масса конструкции была равномерно распределена по кареткам. Этому способствует само расположение кареток и противовес, длина которого должна быть в пределах, не меньше 40% всей ширины ворот. Самым лучшим числовым значением, в этом случае, будет 50%.

Расчёт веса

Здесь следует учесть используемый для построения ворот материал.

  • Профнастил имеет параметр – 4 кг/м. кв.
  • Листовой металл 2 мм весит 17 кг/м.кв.

Исходя из этих чисел, полотно, имеющее габариты 2х4 м. примерно будет весить 200 кг. Это нужно учитывать для подбора направляющей балки. Но выбирать её нужно с запасом по массе до 40%, чтобы продлить срок её службы и увеличить общую надёжность конструкции.

Расчёт прочности фурнитуры

Компонентами системы, обеспечивающей перемещение полотна ворот, являются:

  • Улавливатели
  • Ролики
  • Поддерживающая шина

Фурнитура выдерживает нагрузки:

  • Парусные
  • Веса ворот и трения

Ветровая нагрузка имеет значение при ветре 12 м/с – 90 кг/м.кв. Чтобы ворота имели запас прочности, нужно брать значения с запасом. Боковой момент равен 100 кг/м, и умножается он на 8 кг/м. Получается — 800 кг/м. На каждую опорную составляющую приходится 150-180 кг/м.

Дополнительные расчёты

Стоит придать значение рейке, которая используется в раздвижной конструкции, количеству анкеров, опоре для роликовых кареток. Важным моментом является расчёт закладных на опорах. Здесь целесообразно исходить из 60% общей массы полотна, поделённой на общее количество закладных элементов.

Изготовление и установка ворот

Монтаж откатных ворот является достаточно ответственной работой, включающей в себя много этапов, каждый из которых имеет своё значение. При том, что общий алгоритм действий близок к любому подобному, всё же он имеет отличия, которые стоит учесть.

Подготовка

Сдвижные ворота своими руками начинать следует с подготовки. Для этого необходимо:

Оценить состояние столбов
Если они остались от прежних ворот. Здесь надо проверить:

  • Проверить ух уровень
  • Надёжность крепления в грунте
  • Состояние материала, из которого они выполнены

Если все параметры в норме, то такие опоры будут годны для использования в откатной конструкции, если же нет, то нужно установить новые стойки или колонны.

Обеспечить возможность копания ямы
Имеющей габариты 0,5м в ширину и 2 метра в длину. При этом яма должна копаться впритык к столбу и быть параллельной траектории ограждения.

Если строятся кирпичные колонны
То нужно в них поместить закладные, которые имеют габариты пластины 100 на 100 мм и её толщину 5 мм. Верхний закладной элемент располагается внутри опоры рядом с её краем, который соприкасается с проёмом. Нижний закладной элемент находится с той же стороны, но на дистанции 200 мм от нулевой отметки, за которую считают габарит въезда через ворота.

Самый распространённый параметр ширины проёма – 4 метра
Большинство наборов фурнитуры подходят именно под это числовое значение. Если нет особых требований выполнить проём шире или уже, то разумнее всего руководствоваться этим показателем.

Требуется сразу иметь представление о материале облицовки поверхности ворот
Все материалы имеют различную массу, а это, в свою очередь, отразится на типе силовых элементов. Даже если полотно покрыто лёгким материалом, оно может быть дополнительно декорировано ковкой или другими украшениями, которые имеют свой вес. Это надо учитывать.

Выбор комплектующих

Конструкция откатных ворот состоит из массы деталей, количество и характер которых нужно знать заранее, чтобы купить. Для этого составляется чертёж или, хотя бы, эскиз, на котором нанесены все элементы и их крепежи (такой чертеж Вы можете найти выше). Обычно, вполне достаточно такого набора:

  • Направляющий рельс — 6 метров
  • Роликовая каретка — 2 шт
  • Накатной ролик — 1 шт
  • Верхние ролики — 1 шт
  • Уловитель (нижний) — 1 шт
  • Уловитель (верхний) — 1 шт
  • Заглушки резиновые — 2 шт

Разметка

Этот этап включает несколько параметров:

  • Нужно выбрать нулевую отметку. За неё, как правило, принимают уровень в месте непосредственного въезда в проём гаража или участка. Сам уровень поверхности можно создать в последствии. Важно знать его при возведении откатной конструкции и отметить на обоих опорах.
  • Через нулевые отметки натягивается верёвка вдоль ограждения в сторону, куда будет открываться вся система, на расстояние более двух метров.

Фундамент для откатных ворот

Для фундамента роется яма, которая имеет параметры — 2 метра в длину, 0,5 метра в ширину и 1,5 метра в глубину.

В готовую ямы помещаются арматурные каркасы, выполненные из арматуры 16 мм. Вдоль ямы впритык к несущему столбу кладётся швеллер №20. К нему приваривается каркас. Стенки и дно ямы рекомендуется выстелить плёнкой.

Поверхность швеллера должна быть на отметке ноль, которая отмечена на опорах. Края ямы можно обустроить досками, чтобы придать аккуратности краям будущей бетонной конструкции.

Заранее должны быть уложены электропровода, если планируется применение электропривода. Производится бетонировка в пропорциях:

  • Одна часть цемента М400
  • Две части песка
  • Четыре части щебня
  • Одна часть воды, но её количество регулируется степенью увлажнённости всех сыпучих компонентов. Рекомендуется добавление пластификатора С-3 или аналога

Заливку фундамента для откатных ворот бетона нужно производить в один день, не давая застывать залитым слоям, иначе монолитная конструкция не получится. Если нет возможности использовать большую бетономешалку, то целесообразно купить товарный бетон.

Бетон подаётся в яму аккуратно, чтобы не нарушить расположение армированного каркаса.
Остатки бетона после заливки следует удалить с поверхности швеллера. Застывание бетона длится 28 дней, но монтажной прочности он достигает примерно через неделю. С этого времени допускается проведение остальных монтажных операций.

Автоматика для откатных ворот

Если конструкция откатных ворот будет иметь автоматику, то нужно позаботиться о её приобретении, исходя из следующих характеристик, так как при выборе автоматики для откатных ворот крайне желательно не ошибиться:

  • В проёме 4 метра рекомендуется применять привод, рассчитанный на 500-600 кг воротной массы.
  • Для проёма до шести метров берётся автоматика для 600-1300 кг.
  • При интенсивной эксплуатации рекомендуется использовать комплекты для массы до 1800 кг.

Если будут делаться сдвижные ворота своими руками без автоматики, то приобретение её не нужно, но все остальные работы выполняются в той же последовательности и в том же объёме.

Изготовление рамы

Рассматривая, как сделать раздвижные ворота своими руками, следующее, что надо выполнить после установки столбов и заливки бетонного основания, это изготовить раму будущих ворот.

Для этого нужно использовать профильную трубу 40 на 40 мм. или уголок с полкой не менее 40 мм. Отрезанные по указанным в схеме размерам куски металла выкладываются на ровной поверхности и свариваются. Посредине рамки тоже должна быть перемычка для создания нужной жёсткости. К готовой рамке приваривается противовес. Далее производится крепление облицовки полотна.

Очень важно, чтобы все работы велись на ровной поверхности, иначе добиться получения изделия, которое будет иметь однородную плоскую поверхность, будет сложно. Если нет возможности проведения подобных работ качественно, то лучшим решением будет обращение к профессионалам.

Монтаж

Чтобы удобно было крепить роликовые тележки, надо купить монтажную пластину. Она поможет:

  • Производить регулировку положение полотна горизонтально и по высоте
  • Снимать ворота, если потребуется ремонт роликовых блоков

Последовательность монтажа следующая:

  1. Роликовые тележки надеваются на монтажную пластину, следя, чтобы высота была на всех шпильках однородной.
  2. На фундаменте размечается дислокация монтажных пластин. С этой целью, от края швеллера, который расположен ближе к проёму, отмеривается расстояние 1500 мм, проводится разметочная линия, которая перпендикулярна длине швеллера. С этой линией будет соприкасаться край первой монтажной пластины.
  3. Вторая пластина будет находится в месте, которое определяется следующим образом. Измеряется общая длина ворот и из неё вычитается 100 мм. Это полученное расстояние следует отложить от края ответной опоры параллельно линии воротного полотна до швеллера. В этом месте чертится перпендикуляр. Он будет касательной линией для второй монтажной пластины.
  4. При не слишком высокой надёжности опор, следует к закладным приварить трубу из профиля на высоту, которая равна высоте воротного полотна плюс ещё 200 мм. Параметры этой трубы будут 40 на 40 мм. На опорной колонне она может быть монтирована вплотную к краю. На противоположной колонне её следует крепить на расстоянии 20 – 50 мм от края опоры.
  5. Далее натягивается шнур. Его располагают на высоте около 200 мм и расстоянии до 30 мм от обоих столбов горизонтально и одновременно параллельно линии открывания ворот. Расположение верёвки должно быть по всей длине перемещения ворот.
  6. В несущую балку устанавливаются роликовые каретки. Их сдвигают на середину полотна. После этого ворота перемещают вертикально над швеллером. Каретки, в это время, устанавливаются возле начерченных заранее отметок. Установленные площадки на этом этапе можно слегка приварить, проверив уровень ворот.
  7. Далее проверяется движение ворот и уровни во всех направлениях. Если нет никаких помех и затруднений при движении, зубчатая рейка для откатных ворот позволяет им легко перемещаться, то можно завинчивать плотно гайки на каретках и приваривать окончательно площадки.
  8. На заднюю часть несущей балки крепится заглушка. В передней части – устанавливается концевой ролик.
  9. На опорной колонне в её верхней зоне крепится направляющее устройство с роликами. С этой целью на столб устанавливается кронштейн, который удерживает направляющую. Далее производится разметка отверстий. В кирпичной колонне кронштейн монтируется анкерами, к столбу из металла его можно приварить или прикрутить саморезами. Потом ролики выставляются таким образом, чтобы он максимально плотно охватили рамку ворот, при этом сохраняя их вертикальное положение.
  10. Полотно откатывается в закрытое положение. На противоположном от несущего столбе производится разметка крепежа нижнего уловителя. При этом нужно, чтобы концевой ролик достаточно плотно заходил на полку улавливающего устройства, обеспечивая тем самым снятие нагрузки с роликовых блоков. Последним действием повторно проверяется лёгкость хода ворот.
  11. Устанавливается верхний уловитель. Его функция – предотвращать полотно от раскачивания во время ветра. Ворота закрываются и в этом положении производится разметка верхнего уловителя. Если необходимо, то может ещё быть установлен задний ограничитель. Его задача – не допускать воротам открываться слишком далеко, когда они полностью отрыты.

Покраска

После проведения всех установочных работ производится покраска. Сама рамка должна быть погрунтована и покрашена в процессе изготовления, так как прикреплённое к ней облицовочное покрытие на стадии сборки всей конструкции не позволит нанести краску под закреплённые материалы. Собранную конструкцию обязательно обезжиривают, места сварки зачищают от шлака щёткой по металлу, ржавчину удаляют наждачной бумагой. После этих работ поверхность металла покрывают грунтом и двумя слоями краски, давая полностью просохнуть каждому слою.

После покраски производится смазка всех трущихся элементов, если это оговорено инструкцией.

Распространённые ошибки

Установка автоматических откатных ворот требует тщательности на всех этапах, но отсутствие опыта исполнителя может стать причиной некоторых типичных ошибок, которые допускают новички.

  1. Плохая подготовка и выполнение фундамента.
  2. Неправильная сборка конструкции.
  3. Ошибки при подборе массы полотна под несущую балку. При этой ошибке полотно ворот может провиснуть.
  4. Наличие скрипа может говорить о том, что в подшипники попал песок.
  5. Красить надо аккуратно, не допуская появления потёков красителя.
  6. В разных регионах разная глубина промерзания почвы. Поэтому, если есть сомнения, что 1,5 метров глубины ямы для фундамента будет достаточно, чтобы мороз не вспучил почву под ним, то лучше сделать фундамент на большую глубину.

Видео по установке откатных ворот

Краткая пошаговая видео инструкция по установке откатных ворот своими руками. Авторы видео «Заборики» действительно знают свое дело и их инструкция довольно неплоха. В данном видео показаны все этапы установки откатных ворот от самого начала

Заключение

В статье было рассказано, как как сделать автоматические ворота своими руками. Если соблюдать все рекомендации, то можно добиться вполне приемлемого результата. Конечно, чтобы всё было идеально, такую работу должны выполнять профессионалы. Ведь важно знать не только, как сделать какой-либо участок построения, а и иметь опыт в выполнении подобных операций. По описанной выше последовательности выполнения работ можно сделать откатные ворота своими руками без автоматики, если откатная система будет использоваться в местах, где она будет использоваться редко или там, где есть риск кражи оборудования. Самый распространённый подобный пример – дачные сообщества.

Различные монтажники по-разному производят сборку раздвижных воротных систем. Это может ещё зависеть и от предлагаемых промышленностью комплектов фурнитуры и автоматики. Поэтому описанный алгоритм носит, скорее рекомендательный характер. Основным документом для возведения подобных конструкций стоит считать строительный проект и инструкцию к используемому оборудованию. На всех этапах выполняемых работ следует не забывать о соблюдении техники безопасности, использовать все имеющиеся средства индивидуальной защиты.

построить раздвижные ворота видео

своими руками как построить консольные откатные ворота (1) составить план. забор для собакзабор для воротзабор для собакраздвижной заборворотазаборавтоматические воротаавтоматические ворота идеизабор идеи. заменить старые ручные двустворчатые распашные ворота на автоматические консольные откатные ворота. 【Получить цену】

В этой серии постов я покажу вам, как построить консольные откатные ворота с нуля. на картинке ниже показаны до и после моего проекта.Мне нужно было переоборудовать мои старые двойные деревянные распашные ворота в автоматические откатные ворота, чтобы я мог без проблем въезжать и выезжать на машине. было несколько 【Get Price】

построить и установить автоматические откатные ворота. Обратите внимание . Достаточно ли места рядом с подъездной дорожкой, чтобы ворота могли задвинуться в открытую? Потребуется ли питание 240 В в точке. аудио / видео домофон — у вас может быть комбинация видеомониторов и аудио трубок в соответствии с вашими требованиями. 【Узнать цену】

сделать откатные ворота из дерева — введение.смотрите видео, как устроены откатные ворота. Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. но я не хотел металл. 【Получить цену】

приводов откатных ворот. Этот механизм открывания откатных ворот с цепным приводом, разработанный с двигателем 120 В переменного тока, эквивалентным 3/4 л.с., обеспечивает исключительный пусковой крутящий момент и непрерывную работу, что делает его идеальным для большинства применений. изготовлен из алюминиевого сплава. 【Get Price】

видео установки — откатные ворота — продолжительность: 3:04.мистер Гейтс направляет 60381 просмотр; 3:04. 508 роликов воспроизведены всеми механизмами познер. посмотреть, как работают откатные ворота — продолжительность: 1 час. builddeazy diy. 197661 просмотров; 1: 00; DIY консольные раздвижные ворота с пешеходной дверью из стальной оцинкованной трубы. 【Узнать цену】

Установка

откатных ворот. Установка устройства открывания ворот Наш кронштейн с болтовым креплением упрощает установку автоматического устройства открывания ворот. это видео иллюстрирует основные настройки печатной платы. для получения полных инструкций и из соображений безопасности обратитесь к руководству по открыванию.посмотреть видео (6 мин 31 сек) 【Получить цену】

Откатные ворота

прямые и устойчивые. Я говорю «последовательный», потому что не обязательно, чтобы дорожка была ровной слева направо, но она должна быть последовательной. Другими словами, если ваша подъездная дорожка имеет постоянный перепад с одной стороны на другую, скажем, на 200 мм, то уклон будет. 【Получить цену】

Взгляните на все оборудование для ворот, которое вам понадобится для создания откатных ворот. паз колеса, стойки, рельсы, ролики, ручки, замки. Если вас интересует такая фурнитура для ворот, обратите внимание на нашу фурнитуру для ворот:.【Получить цену】

вы можете сделать видео длиннее? Я пытаюсь сделать что-нибудь в этом роде. читать далее. показывай меньше. ответить 1 2. angie r4 месяца назад. хотели бы знать, какие аппаратные компоненты вы использовали? где ты их купил? какая ширина и высота ворот? у вас были проблемы? Советы и хитрости? Благодарность!!. 【Получить цену】

Откатные ворота

чаще всего используются в системах автоматизации коммерческих ворот. однако откатные ворота являются отличным выбором для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения по высоте или размеру.В этой статье рассматриваются типы ворот, компоненты ворот, советы по установке оборудования ворот и автоматизация подъездных ворот. 【Получить цену】

В ближайшее время попробуйте перезагрузить устройство. Ваш браузер в настоящее время не распознает ни один из доступных видеоформатов. открывалка для откатных ворот своими руками менее чем за 300 долларов. chaba72. загрузка. отписаться от. У меня такой же мотор для ворот, и он заклинивает каждые несколько дней. я нажимаю кнопку и она дергается и. 【Получить цену】

Изготовленные на заказ железные ворота и ворота подъездной дороги в Сиэтле, штат Вашингтон

Произведите неизгладимое первое впечатление

Автоматические ворота или ворота для доступа могут добавить красоты, безопасности и ценности вашему дому, бизнесу, правительству или жилому комплексу.Благодаря индивидуальному дизайну, отражающему ваш стиль, и простой в использовании системе доступа, он производит приятное первое впечатление. Вы будете работать с вежливыми, опытными специалистами по воротам, которые упростят проектирование, установку и обслуживание надежных въездных ворот, от которых вы будете в восторге.


Надежный лидер в Custom Gates

С 1980 года семьи, предприятия, государственные учреждения и сообщества доверяют автоматизированным воротам из Сиэтла, предлагая лучшее в изготовлении индивидуальных ворот, включая подъездные / въездные ворота, пешеходные ворота, средства контроля доступа, железные ограждения и услуги ворот.От красивых ворот безопасности и конфиденциальности до систем ворот с высоким уровнем безопасности — вы можете убедиться в нашем опыте и мастерстве в прочности и деталях отделки каждой системы. В компании «Автоматизированные ворота и оборудование» нет готовых или готовых решений. Ваши индивидуальные ворота или металлическое ограждение тщательно изготовлены и профессионально установлены. 24/7/365 служба аварийных выходов доступна, если ваши въездные ворота не открываются, поэтому вам никогда не придется беспокоиться о доступе или безопасности.

Защитите свой дом или бизнес своим собственным стилем

Будь то ваш семейный герб, любимое изображение, логотип вашего бизнеса или что-то, что вы нарисовали на салфетке, наши дизайнеры ворот из Сиэтла помогут легко воплотить ваше видение в жизнь.Собственные конструкторские и производственные отделы позволяют нам легко адаптировать дизайн ваших ворот к вашему уникальному стилю. Сделайте свои въездные ворота уникальными.

Позвоните сегодня или свяжитесь с нами, чтобы узнать больше о добавлении красоты, безопасности и ценности вашему дому или бизнесу с помощью красивой, бессрочной системы ворот, 206-767-9080.


«Мы хотим поблагодарить вас за наши красивые ворота… Они действительно выглядят« шикарно », просто, элегантно — все в одном лице.К тому же я чувствую себя в большей безопасности — даже когда я дома ».
~ Джейн и Нил У., Оберн


Раздвижные двери своими руками, установка самодельных ворот

Завершающим этапом монтажа дачного забора является установка ворот и въездных. Есть два основных типа дверей — распашные, состоящие из двух створок, и раздвижные (раздвижные, раздвижные), которые вручную или с автоматикой перемещаются по ограждению.Второй тип считается оптимальным, так как экономит место и не создает дополнительного шума при открывании. Рассмотрим, как можно сделать раздвижные двери своими руками, чтобы убедиться, что их конструкция достаточно проста, а установка не займет много времени.


  • Видео пример обзора и монтажных работ
  • Чтобы ворота двигались плавно и без усилий, необходимо продумать установку фундамента и каждый этап монтажа базовой конструкции.Не стоит пренебрегать фундаментом: он опирается на подвижный элемент и крепится к роликовому механизму. Направляющая балка, по которой перемещаются ролики, закреплена на двух устойчивых опорах. Чтобы ткань не вышла из строя, используйте сварку. Ролики подставки-тележки вставляются в балку, а верхняя часть закрепляется на нижней части ворот. В результате калитка легко сдвигается по рейке в сторону. Сейчас на рынке можно найти устройства автоматического открывания с дистанционным управлением, поэтому при желании весь механизм можно модернизировать и сделать дистанционно управляемым.

    Схема откатных ворот: 1 — направляющая; 2 — ролик; 3 — съемный зажим; 4-5 — два сепаратора; 6 — верхний крепежный кронштейн; 7 — площадка регулировки

    Перед началом работ на фундаменте необходимо подготовить проем для ворот — это место, где нужно разместить самодельные откатные ворота. Чем уже открыта, тем меньше вам понадобится материала для устройства движущихся полотен. Большое значение имеет вес конструкции, так как для установки ворот из тяжелого металла потребуется более надежный монтаж, чем, скажем, для картин из резного дерева.

    Раздвижные двери можно откатить как влево, так и вправо. Выбор руки зависит от наличия места по дизайну.

    Обычно временное устройство ограждения уже установлено, а затем отделаны краевые элементы из металлических труб, кирпичных или деревянных столбов. Надежности ворот и столбов послужат детали залога, расположение которых можно увидеть на прилагаемой схеме. Залогом называются плоские металлические сегменты, закрепленные вдоль опорных колонн и армированные арматурными стержнями.Дополнительные элементы створок закрепляются в грунте и придают конструкции необходимую устойчивость.

    Заливка бетонного фундамента

    Устройство первой очереди котлована под фундамент. Его размеры зависят от ширины проема и глубины промерзания почвы. В средней полосе России земля промерзает примерно на полметра, поэтому глубина котлована будет 170-180 см, ширина 50 см и длина 2 м при проеме 4 м.

    В приямок нужно установить закладные детали.Для изготовления требуются каналы длиной 2 м и шириной 15-16 см, а также стержни клапана любого диаметра. Длина стержней равна полутора метрам — на такую ​​глубину они проваливаются в яму. Арматуру следует закрепить на швелле с помощью сварки. Закрепляем продольные стержни, скрепляя их поперечинами, чтобы получилась прочная решетка.

    Для установки автоматики необходимо подготовить площадку для трубы и центральную металлическую площадку до инструментального отверстия, в котором находится трос привода.

    Готовую металлоконструкцию помещают в яму так, чтобы канал располагался по линии движения ворот.Один конца плотно прилегают к опорному полюсу. Горизонтально расположить балку поможет строительный уровень.

    Дизайн ипотеки устанавливается снаружи, которая будет задергивать занавеску. При установке следует обращать внимание на точность расположения всех элементов.

    Одновременно с прокладкой металлического элемента проводят прокладку электрического кабеля для системы автоматики устройства. Для защиты электриков подходят трубы диаметром 25-30 мм. Вместо металлических изделий можно использовать аналоги из пластика или гофры.Особое внимание следует уделить герметичности труб и стыков.

    Устройство открывания двери: 1 — кнопочный выключатель; 2 встроенных солнечных элемента; 3 — электропривод; 4 — сигнальная лампа с антенной

    Завершающий этап — засыпка котлована с установленной ипотекой. Для заливки используют раствор, приготовленный из бетонной смеси М200 или М250. Наземный ипотечный канал — канал — должен оставаться полностью открытым. На созревание бетона дается 1-2 недели.

    Обработка дверного полотна

    Перед установкой откатные ворота необходимо будет собрать из комплектующих, количество которых зависит от трех показателей:

    • размер паутины;
    • ширина проема;
    • общий вес конструкции.

    Вес ворот падает на ползун, поэтому к ее выбору следует отнестись серьезно. Специалисты рекомендуют использовать продукцию компании Roltek из Санкт-Петербурга. Мы рассматриваем несколько вариантов оснащения:

    • Микро-конструкция из гофрированного стального листа массой до 350 кг;
    • Эко-ворота из дерева и кованого железа массой до 500 кг, проем не более 5 м;
    • евро за полотно массой 800 кг, шириной проема до 7 м;
    • Max — для конструкций массой до 2000 кг и шириной проема до 12 м.

    Подвижные части рамы представляют собой профилированную трубу 40 × 60 мм с толщиной стенки 2 мм, для ящиков берут более тонкую трубу диаметром 20 мм. чем тоньше профиль трубы, тем меньше вес конструкции. Для наглядности — несколько чертежей откатных ворот.

    Рама ворот может выглядеть по-разному в зависимости от размера проема, высоты и используемых компонентов. На схеме образец рамки для 4-метровой апертуры

    После сварки каркас необходимо защитить от влаги: для этого сначала грунтуют инструмент по металлу, затем наносят краску для наружных отделочных работ.

    Инсталляция картин

    Работы по установке раздвижных дверей следует начинать только после окончательного застывания бетона.Для соблюдения горизонтального движения ткани потяните шнур на высоте 15-20 см от закладной поверхности. Затем приступайте к установке роликового механизма. Реквизит нужно ставить как можно шире, желательно по всей ширине ткани. Расстояние от крайней опоры до столба — 25 см (небольшой запас оставлен до конца видео). Чуть сложнее рассчитать расстояние до второй роликовой опоры. Обычно используют специальные формулы, но можно и без них. Примерная схема с размерами показана на следующем рисунке.

    При монтаже роликового механизма и площадок необходимо обязательно обеспечить все технологические запасы, без которых невозможно правильное движение дверного полотна.

    Для страховки от неправильной установки используйте подставку для регулировки. Их необходимо установить в швеллер и закрепить сваркой. Затем вы отбрасываете занавеску и производите окончательную регулировку горизонтального положения конструкции. Для этого снимаем калитку и роликовые подшипники, а участки для регулировки привариваем к закладной.Затем на колодках закрепляются роликовые подшипники, возвращаются в их полотно и полностью закрываются воротами. С помощью уровня и регулировки проверьте горизонтальность конструкции.

    Регулировкой всех частей механизма установлен предел видео. Для этого его нужно вставить в несущий профиль и зафиксировать крепежными болтами. Наверняка можно с помощью сварки закрепить крышку ролика на профиле. Ролик играет роль упора, поэтому одного болта будет недостаточно. Также смонтирован и закрывающий профиль для защиты его паза от попадания снега и мусора.

    Набор роликов для конструкций откатных ворот можно приобрести в здании супермаркета. В его состав входят элементы роликового механизма, крышка, кронштейн.

    Одна из важных частей, которые устанавливаются вслед за роликом — верхний кронштейн. Защищает запорный механизм от боковых перемещений. Кронштейн закреплен на верхней части полотна, отверстия под болты заверните в боковые опоры. Затем закрепите его на опорной стойки и проверьте регулировку.

    Следующий этап — обшивка полотном или стальным листом.Любой материал начинает монтироваться на передней части ворот. Отдельные листы или доски прикрепляют к обшивке и фиксируют саморезами или клепками. Каждый второй элемент профлиста перекрывает предыдущий по той же длине волны. Последний лист может не поместиться, тогда его следует обрезать.

    Хозяева, дорожящие престижем, не экономят на внешнем виде ворот. Один из самых дорогих способов декорирования — художественная ковка.

    Последний установил две ловушки — верхнюю и нижнюю.Дно помогает снизить нагрузку на подшипники качения. Монтируется у закрытых ворот. Закрепите верхние противоположные углы защитной ткани так, чтобы при закрытии ворот они соприкасались друг с другом.

    Недорогие деревянные ворота вагонки можно усовершенствовать дополнительным зазором, например, украсить полотно петлями или кантом из металла.

    Автоматический отпуск напоследок. Вместе с приводом для откатных ворот приобретена зубчатая рейка, служащая для движения полотна.Обычно в комплекте идет крепеж и элементы, продающиеся по 1 метру.

    Завершив постройку ворот, проверьте работу роликового механизма: своевременный ремонт мелких неисправностей защитит от последующего капитального ремонта.

    Связанные с контентом

    Автоматические откатные ворота, комплект для откатных ворот с электроприводом и комплект для открывания

    Автоматические откатные ворота играют важную роль в предотвращении несанкционированного проникновения злоумышленников как в жилые, так и в служебные помещения.Автоматические откатные ворота с высокотехнологичными механизмами и надежной защитой доказывают свою высокую безопасность в частном и промышленном применении. Система безопасности YSR понимает потребности людей и разрабатывает классные системы контроля доступа.

    Наша система ручных откатных ворот пользуется большим спросом для тяжелых условий эксплуатации и другого промышленного использования. Этот продукт включает в себя редуктор двигателя в масляной ванне и червячную передачу на шарикоподшипниках, чтобы обеспечить большую долговечность при тяжелых условиях эксплуатации.

    Автоматические откатные ворота

    Автоматические откатные ворота от нас идеально подходят для тяжелых условий эксплуатации и настоятельно рекомендуются для промышленных ворот. Есть определенные характеристики, которые делают нашу продукцию настолько популярной среди наших клиентов по всему миру. Эти автоматические откатные ворота хорошо известны своим низким энергопотреблением, автоматизированным управлением, отличным обслуживанием, простой установкой и безупречной отделкой.

    Характеристики:

    • Регулируемая механическая муфта для обеспечения бесшумной работы и требуемой тяги.
    • Неповторимые электромеханические устройства, обеспечивающие надежную блокировку ворот, а ключ доступа предлагает разблокировку для ручного управления во время сбоя питания.
    • Электронная система по расписанию или по расписанию со встроенными переключателями обеспечивает безопасность и точную настройку электродвигателя. Аксессуары безопасности, в том числе магнитные карты и оптические лучевые датчики, а также некоторые другие дополнительные элементы управления хорошо воспринимаются электронной панелью управления.

    Автоматические откатные ворота

    YSR Security System — единственное название, которое поражает всех, когда речь идет о автоматических откатных воротах высшего качества.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных ворот, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Технические характеристики:

    Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц
    Рабочая температура От -25 ° C до + 70 ° C
    Влажность окружающей среды
    Рабочая скорость 23 м / мин
    Номинальное напряжение двигателя 220 В
    Номинальная мощность двигателя 60 Вт
    Обороты двигателя 1500 об / мин

    Автоматическая раздвижная дверь

    YSR Security System — единственное название, которое поражает всех, когда речь идет об автоматических раздвижных дверях высшего качества.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных дверей, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Автоматические откатные ворота

    YSR Security System — единственное название, которое поражает всех, когда речь идет о автоматических откатных воротах высшего качества.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных ворот, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Технические характеристики:

    Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц
    Рабочая температура От -25 ° C до + 70 ° C
    Влажность окружающей среды <90%
    Рабочая скорость 23 м / мин
    Номинальное напряжение двигателя 220 В
    Номинальная мощность двигателя 60 Вт
    Обороты двигателя 1500 об / мин

    Автоматические двери-купе

    YSR Security System — единственное название, которое поражает всех, когда речь идет об автоматических раздвижных дверях высшего качества.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных дверей, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Технические характеристики:

    Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц
    Рабочая температура От -25 ° C до + 70 ° C
    Влажность окружающей среды
    Рабочая скорость 23 м / мин
    Номинальное напряжение двигателя 220 В
    Номинальная мощность двигателя 60 Вт
    Обороты двигателя 1500 об / мин

    Автоматические раздвижные промышленные ворота

    YSR Security System — единственное название, которое поражает всех, когда речь идет об автоматических раздвижных промышленных воротах высшего качества.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных промышленных ворот, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Автоматические откатные ворота для гостиниц

    YSR Security System — единственное название, которое поражает всех, когда речь идет о предоставлении высококачественных автоматических раздвижных ворот для отелей.Наши огромные возможности и опыт заключаются в торговле и производстве автоматических раздвижных ворот для гостиниц, которые признаны за более длительный срок службы, отличное покрытие и электрофорез. Наш широкий ассортимент продукции хорошо принят и оценен большим количеством клиентов по всему миру.

    Комплект двигателя откатных ворот

    Комплект мотора откатных ворот изготавливается из самого качественного и высококачественного сырья.На сайте www.ysrsecuritysystem.in вы сможете приобрести продукт по самой выгодной на рынке цене.

    Характеристики:

    • Использовано сырье высшего сорта
    • Хорошие операции
    • Лучшая цена на рынке
    • Спецификация:
    • Откатные ворота весом до 1200 кг
    • Двигатель: 230 В переменного тока.
    • Качество:
    • 001BK-P 230 В Двигатель и панель 1
    • 001AF43S Частотная карта: (433,92 МГц) 1
    • 001TOP-A433N; Антенна 1
    • 001TOP: 432NA Пульт дистанционного управления (433,92 МГц) 2
    • 001DIR-10: Парные фотоэлементы безопасности 1

    Комплект открывания откатных ворот

    Почему стоит выбирать других производителей, если у нас есть лучший набор для открывания откатных ворот.Система безопасности YSR занимается торговлей и производством комплектов для открывания раздвижных ворот в качестве отраслевого стандарта; следовательно, наши обширные клиенты по всему миру регулярно обращаются к нам за услугами.

    Характеристики:

    • Разумная цена
    • Безупречная функциональность
    • Используемое качественное сырье
    • Спецификация:
    • Откатные ворота весом: до 1800 кг
    • Двигатель: 230 В А.С.
    • Качество:
    • 001BK1800: Двигатель 230 В и панель 1
    • 001AF43S Частотная карта: (433,92 МГц) 1
    • 001TOP-A433N; Антенна 1
    • 001TOP: 432NA Пульт дистанционного управления (433,92 МГц) 2
    • 001DIR-10: Парные фотоэлементы безопасности 1

    Комплект для открывания автоматических откатных ворот

    У нас вы можете получить простой в установке, обслуживании и эксплуатации комплект автоматического открывания откатных ворот по разумной цене.Наш комплект восхищает своей гладкостью и замечательной производительностью.

    Характеристики:

    • Предлагается по максимально выгодной цене
    • Хорошие операции
    • Удобство для пользователя
    • Спецификация:
    • Откатные ворота весом: до 1800 кг
    • Двигатель: 230 В переменного тока
    • Качество:
    • 001BKE1800: Двигатель 230 В 1
    • 001AF43S Частотная карта: (433,92 МГц) 1
    • 001TOP-A433N; Антенна 1
    • 001TOP: 432NA Пульт дистанционного управления (433,92 МГц) 2
    • 001DIR-10: Парные фотоэлементы безопасности 1

    Комплект для откатных ворот с электроприводом

    Комплект для раздвижных ворот

    от нас отличается такими ключевыми характеристиками, как низкие эксплуатационные расходы и оптимальная производительность.

      Спецификация:
    • Откатные ворота весом: до 1800 кг
    • Двигатель: 230 В переменного тока
    • Качество:
    • 001BK-P 230 В Двигатель и панель 1
    • 001AF43S Частотная карта: (433,92 МГц) 1
    • 001TOP-A433N; Антенна 1
    • 001TOP: 432NA Пульт дистанционного управления (433,92 МГц) 2
    • 001DIR-10: Парные фотоэлементы безопасности 1

    Десять вещей, которые необходимо учитывать при покупке автоматических ворот

    Автоматические электрические ворота становятся все более популярными с каждым днем.Они являются символом статуса и добавляют безопасности вашему дому. Они также защищают детей и домашних животных от опасностей, не позволяя им выбегать на дороги с интенсивным движением.

    Но хотя автоматические ворота — это здорово, начало работы с нуля может оставить у вас много вопросов. Существует огромный ассортимент комплектов, систем и компонентов для автоматизации ворот и контроля доступа от самых разных производителей. И тогда вам нужно найти подходящего инженера по автоматизации ворот.

    Итак, как выбрать, какие ворота и автоматику вы хотите? Как найти подходящего установщика электрических ворот? А откуда вы знаете, что ваши новые ворота в безопасности?

    Это может показаться минным полем возможностей и решений, поэтому вот наши десять ключевых вопросов по автоматизации ворот, которые вы должны задать, прежде чем приступить к делу.

    1 Как вы будете использовать свои электрические ворота?

    Во многих домах автоматические ворота используются лишь несколько раз в день. Их прооперируют утром, когда семья идет на работу или в школу, а затем в тот же день, когда все они вернутся домой. Должен быть способ иметь дело с доставкой в ​​течение дня, но электрические ворота могут не использоваться в большинстве будних дней за пределами раннего утра и вечера.

    Автоматические ворота, контролирующие доступ к коммерческим помещениям, могут использоваться гораздо чаще.Следовательно, другие двигатели ворот, способные работать с более высоким циклом использования, должны быть указаны квалифицированным установщиком ворот.

    Для большинства домовладельцев электрические ворота — это не тяжелые ворота из кованого железа или массивные, толстые ворота из твердых пород дерева, и циклы использования низкие. Это отразит выбор хорошего установщика двигателей затворов меньшей мощности. Однако они также должны предупредить вас, что автоматические ворота могут быть опасны при неправильном использовании. Им следует провести аудит безопасности для выявления и устранения возможных опасных зон в их конструкции систем автоматизации ворот.Любые компетентные инженеры по воротам также обучат новых владельцев безопасному использованию автоматических ворот.

    Часть использования системы автоматизации ворот включает в себя то, как контролируется доступ через электрические ворота. Обычно это может произойти в пяти местах, в зависимости от того, кто хочет получить доступ и кто его предоставляет.

    Во-первых, любой, кто живет в собственности, кому может понадобиться управлять автоматическими воротами, должен иметь дистанционный передатчик, который открывает и закрывает электрические ворота одним нажатием кнопки.Поскольку они достаточно малы, чтобы их можно было носить в карманах или сумках, это мобильные устройства управления воротами.

    Во-вторых, современные системы контроля доступа GSM позволяют приложениям для смартфонов управлять работой электрических ворот. Благодаря камерам в домофонных системах они даже позволяют вам видеть на своем телефоне, кто находится у ваших ворот и запрашивает доступ. Они также могут сделать это из любой точки мира, где есть сигнал мобильного телефона.

    В-третьих, первые контроллеры фиксированных ворот расположены за воротами.Это могут быть домофоны или кнопки вызова. Посетители используют их для связи с соответствующими телефонными трубками, зуммером или звонком внутри отеля. Также может быть цифровая клавиатура, которая позволяет любому, у кого есть законный код доступа, открыть ворота, набрав его на клавиатуре.

    Четвертое место закреплено внутри дома и является приемным компонентом системы связи за пределами электрических ворот. Это также может показать вам, кто стоит у подъездных ворот, если в домофоне у ворот есть видеокамера.Телефонные трубки для общения с посетителями внутри дома также могут быть беспроводными.

    Окончательное возможное расположение стандартных компонентов системы контроля доступа — прямо внутри электрических ворот. Здесь можно включить кнопку выхода, чтобы любой, кто выходит из дома пешком, нажимал ее, чтобы автоматически открывать ворота на подъездной дорожке. Однако они не должны быть доступны за воротами. Существуют риски для безопасности и безопасности, если кто-либо может протянуть руку через щель между электрическими воротами и стойкой или колонной, чтобы нажать кнопку.Когда ворота начинают работать, они могут захватить руку, протянувшуюся через этот зазор, поскольку пространство между воротами и стойкой или колонной закрывается. Сила электродвигателей ворот наиболее сильна вблизи петель и может нанести значительный вред.

    2 Кто будет использовать ваши электрические ворота?

    Большинство систем автоматизации ворот контролируется домовладельцами и для них. Как владельцы и операторы ворот, они также будут проинструктированы установщиком о правильном и безопасном использовании своих электрических ворот.Однако младшие дети и домашние животные плохо понимают и соблюдают правила, и оба любят играть. Поэтому всегда стоит следить за детьми и домашними животными, играющими возле автоматических ворот, особенно на случай, если кто-то ими управляет.

    Системы автоматизации ворот преимущественно управляются портативными карманными дистанционными передатчиками и фиксированным оборудованием контроля доступа, таким как клавиатуры, переговорные устройства и кнопки. У домовладельцев будут собственные удаленные передатчики и коды для любых клавиатур.Но члены семьи, которые не живут в собственности и регулярно ее навещают, также могут иметь и то, и другое. Самый простой способ подумать об этом — если вы дали им ключ от собственности, у них также должен быть способ управлять вашими воротами. В этом случае постоянным посетителям также необходимо пройти обучение технике безопасности.

    Доступ также должен быть возможен для различных типов транспортных средств, включая автомобили, мотоциклы и велосипеды. Способ, позволяющий входить и выходить пешком, также должен быть включен в конструкцию системы.Могут быть установлены отдельные пешеходные ворота или ворота подъездной дорожки могут быть частично открыты для пешеходов.

    Владельцы автоматических ворот уделяют большое внимание доступу для постоянных или нечастых посетителей, включая доставку товаров из супермаркета, почты, молока, газет и более крупных покупок. Поставщики услуг и технического обслуживания, такие как уборщики, ремонтники, строители, электрики, сантехники, декораторы, садовники / ландшафтные дизайнеры, установщики оборудования и мусорщики, нуждаются в доступе через электрические ворота на вашу собственность.А в случае потенциально серьезных проблем необходимо незамедлительно предоставить доступ для сотрудников служб экстренной помощи, таких как полиция, скорая помощь или пожарные.

    Хотя этот постоянно растущий список людей, которым может потребоваться доступ, необходимо учитывать, одной из основных функций систем автоматизации ворот остается безопасность. Электрические ворота могут помочь предотвратить попадание нежелательных элементов в вашу собственность. В отличие от ворот без автоматики, электрические ворота обычно закрываются и открываются только для контролируемого входа или выхода.А система контроля доступа позволяет вам разговаривать и даже видеть, кто находится у ваших электрических ворот, чтобы вы могли решить, предоставите ли вы им доступ.

    3 Сколько у вас места?

    Автоматическим воротам нужно пространство, чтобы пройти, когда они открываются и закрываются. Распашные ворота открываются по дуге, равной ширине каждой калитки, а раздвижным воротам требуется пространство больше их длины, чтобы в них можно было войти. Любые статические препятствия, такие как стены, деревья, ваш дом или подъемные ступеньки в зоне, через которую будут проходить ворота, будут препятствовать их установке.Автомобили должны быть припаркованы вдали от одной и той же зоны, а семья должна быть осведомлена о том, как сдвигать распашные и откатные ворота, а также что они могут делать и чего следует избегать.

    Итак, какие у вас есть варианты, если у вас ограниченное пространство для проезда электрических ворот?

    Распашные ворота

    Двустворчатые ворота

    Двустворчатые ворота — это обычные распашные ворота, разрезанные пополам по вертикали. Это означает, что им требуется примерно половина пространства, через которое проходят традиционные распашные ворота, когда они складываются посередине при открытии.

    Это может показаться идеальным вариантом для любого человека с ограниченным пространством, но есть несколько предостережений в отношении двустворчатых ворот.

    Традиционный способ установки двустворчатых ворот состоит в том, чтобы иметь рельсы в земле или рельсы над электрическими воротами, которые направляют переднюю кромку каждых ворот при их открытии и закрытии. Но подвесные рельсы могут быть непривлекательными и ограничивать высоту транспортных средств, которые могут проезжать через складывающиеся ворота подъездной дороги. Дорожные дорожки также нуждаются в регулярной чистке, чтобы на них не было листьев, гравия и т. Д.

    Двустворчатые ворота необходимо устанавливать осторожно, чтобы гарантировать правильную работу. Они должны иметь возможность перемещаться на протяжении всего пути без привязки к гусеницам или рельсам.

    Однако теперь есть новый комплект, который позволяет установку двустворчатых ворот без направляющих или рельсов. Как и в случае с любыми двустворчатыми воротами, тщательная и аккуратная установка ворот, петель и комплекта электрических ворот жизненно важна для бесперебойной работы. Эти ворота также нуждаются в упоре для закрытия каждой створки ворот.

    После того, как комплект или направляющие установлены, двустворчатые ворота можно автоматизировать с помощью любых стандартных автоматических двигателей для распашных ворот, таких как шарнирно-сочлененный рычаг, цилиндры, линейный винт или подземные.

    Сложный характер двустворчатых ворот означает, что существует ограничение на размер ворот, которые могут быть изготовлены, и большие промышленные двустворчатые ворота должны быть изготовлены специально.

    Раздвижные ворота

    Раздвижным воротам требуется достаточно места, чтобы въездные ворота могли скользить внутрь, чтобы полностью освободить входное пространство между столбами или столбами.Альтернативы включают разделение откатных ворот на более мелкие секции. Это может быть следующим образом.

    Телескопические ворота

    Телескопические раздвижные ворота разделяют подъездные ворота на перекрывающиеся секции, которые скользят вместе с другими секциями при открытии и закрытии. Если электрические ворота разделены на две части, им потребуется чуть больше половины пространства эквивалентных одинарных откатных ворот. Если он разделен на три части, ему потребуется чуть более трети пространства эквивалентных одинарных откатных ворот.

    Эти системы имеют секцию, ближайшую к открытой стойке, приводимую в действие стандартным двигателем раздвижных ворот, и используют серию кабелей для управления открыванием и закрыванием другой створки или створок.

    Помимо дополнительной сложности установки нескольких створок ворот и приводных тросов, для системы телескопических откатных ворот потребуется отдельная направляющая для каждой створки, которая будет проложена у подъезда.

    Двусторонние откатные ворота

    Двухстворчатые откатные ворота — это две ворота, которые просто открываются посередине, и каждая створка сдвигается в одну сторону.

    Хотя для размещения каждой створки требуется пространство с обеих сторон электрических ворот, с каждой стороны входа на подъездную дорожку требуется лишь чуть больше половины места, необходимого для одной створки раздвижных ворот.

    Ворота откатные закругленные


    Ворота откатные закругленные состоят из нескольких вертикальных секций, шарнирно соединенных с обеих сторон. Это позволяет секциям ворот двигаться по криволинейной траектории. Там, где стандартным раздвижным воротам недостаточно места для полного открытия, эти раздвижные ворота позволяют воротам следовать за препятствием, а не сталкиваться с ним.

    Откатные ворота с закругленными углами, очевидно, требуют специальной криволинейной направляющей, а стоимость электрических ворот больше, чем у аналогичных сплошных откатных ворот.

    Во всех вышеперечисленных случаях стоимость подъездных ворот, петель, направляющих и установки будет выше, чем стоимость эквивалентной пары распашных ворот или одинарных откатных ворот со стандартной системой автоматизации ворот. Однако, если пространство в дефиците и автоматические ворота очень востребованы, есть варианты автоматизации ворот для тех, кто готов заплатить дополнительную стоимость за дополнительную сложность.

    4 Где будут установлены ваши электрические ворота?

    Если ваша подъездная дорожка наклоняется вверх при входе на территорию, распашные ворота заземляются, когда они открываются внутрь на поднимающуюся подъездную дорожку. У вас могут быть распашные ворота, открывающиеся наружу. Но на вашем участке должно быть достаточно места, чтобы они открывались наружу, не загораживая тротуары или дорогу.

    Опции здесь включают специальные петли, которые наклоняют электрические ворота вверх, когда они открываются.В качестве альтернативы ворота можно установить на своих столбах выше, чем обычно, чтобы они не задевали проезжую часть при открытии. Но это оставляет большой промежуток под вашими воротами, который никогда не выглядит правильным. Это также не мешает никому пролезть под электрические ворота, чтобы попасть на вашу территорию.

    Вместо этого вы можете использовать раздвижные ворота, но также плохая идея использовать раздвижные ворота, если ваша подъездная дорожка проходит через их вход. Это означает, что нагрузка на двигатели ворот изменяется при движении ворот под гору или вверх.

    Если ваши ворота расположены на низменности, высокий уровень грунтовых вод может помешать стеканию дождевой воды от подземных двигателей, даже если они оборудованы соответствующими дренажными ямами.

    Если ворота установлены в открытых ветреных местах, полностью закрытые (без зазоров) электрические ворота будут действовать как паруса на ветру. Это может означать, что двигатели ворот изо всех сил пытаются сдвинуть ворота против сопротивления ветра. Они могут рассматривать сильный ветер как препятствие и отступать, поэтому ворота никогда не открываются или не закрываются полностью.В таких ситуациях увеличение силы, прикладываемой двигателями ворот, решает эту проблему, но создает опасные ворота, которые могут кого-то раздавить.

    Жизнеспособные варианты, которые предложит хороший установщик ворот, включают выбор вместо них раздвижных ворот. В качестве альтернативы можно установить распашные ворота с промежутками (открытыми досками), которые позволят ветру проходить сквозь промежутки.

    5 Какую конструкцию ворот вы выберете?

    Электрические ворота бывают самых разных дизайнов, цветов и рисунков заполнения.Ворота также могут быть изготовлены из алюминия, железа или стали, различных пород дерева, комбинации любых из этих материалов и даже из ПВХ.

    Но какая комбинация элементов дизайна лучше всего подходит для вашего дома? Что будет идеально дополнять район, в котором вы живете, и произвести наибольшее впечатление на посетителей? Вот несколько вопросов, которые вы можете задать, рассматривая свои варианты.

    Какой у вас дом?

    Ваши подъездные ворота — это первое, что увидят посетители и любой, кто находится рядом с вашим домом.Вы хотите, чтобы это первое впечатление подчеркнуло ваш дом, сад и индивидуальность? Или вы хотите чего-то, что контрастирует со всем остальным?

    Большинство людей выбирают бесплатные конструкции автоматических ворот, но взгляните на то, что у вас есть в настоящее время, и отметьте свой домашний стиль — современный он или традиционный, типично английский или с элементами из другой страны? Кроме того, есть ли яркие цвета или элементы из дерева или металла?

    Посмотрите наши конструкции алюминиевых ворот здесь.

    Где вы живете?

    Вы можете подумать, что ответ на этот вопрос — просто ваш дом. Но ваш адрес также включает улицу и деревню, поселок или район города. Все это может иметь отношение к воротам, которые вы выберете.

    Район, в котором вы живете, красочный, консервативный, современный, традиционный или что-то еще?

    Ваш дом расположен на оживленной жилой дороге или на зеленой малонаселенной проселочной дороге?

    Есть ли у ваших соседей электрические ворота и какой стиль они выбрали?

    Какие из их ворот, по вашему мнению, работают в этом районе, а какие должны быть где-то еще?

    Какие материалы вам нравятся?

    Поскольку разные породы дерева, металла и пластмассы подходят для различных методов строительства распашных и откатных ворот, каждый из них имеет сильное влияние на внешний вид готовых ворот.

    Дерево

    Деревянные ворота обычно собираются из длинных плоских секций дерева, прибитых гвоздями или склеенных вместе.

    Обычно это создает более плоскую структуру с возможностью получения пологих изгибов.

    Деревянные ворота также с гораздо большей вероятностью будут закрываться закрытыми досками, что означает отсутствие зазоров. Поскольку дерево — это натуральный материал, его часто называют «теплым».

    Чугун и сталь

    Чугун и сталь тяжелые, но им можно придать сложную форму.Автоматические ворота из этих металлов обычно имеют промежутки между более тонкими стойками.

    Изысканная отделка верха и лицевых сторон железных и стальных ворот может придать им традиционный, а иногда и эксклюзивный вид.

    Но некоторым кажется, что металлические ворота «холоднее» деревянных.

    Алюминий

    Алюминиевые ворота более устойчивы к коррозии по сравнению с деревом, чугуном или сталью, и их можно сделать так, чтобы они выглядели так же, как и другие ворота.

    Алюминий легкий, прочный и естественно устойчивый к коррозии. Алюминиевые ворота имеют поверхностное покрытие, придающее им цветную или деревянную отделку. Это значительно увеличивает долговечность алюминиевых ворот, и многие из них имеют многолетнюю гарантию.

    Некоторые люди всегда предпочтут настоящие вещи и будут иметь дело с требованиями к обслуживанию.

    Но если вам нравится внешний вид деревянных или железных ворот, но вы не хотите хлопот по уходу за ними, то алюминий — идеальная альтернатива.

    PVC

    PVC — самый дешевый вариант для новых ворот, но впечатление, которое они производят, также дешево. Если вы хотите, чтобы автоматические ворота дополняли вашу собственность, лучше избегать ворот из ПВХ.

    6 Ваши электрические ворота откроются или распахнутся?

    Плюсы и минусы распашных ворот по сравнению с откатными воротами

    Ворота бывают разных конструкций, но для подъездных ворот есть две общие конфигурации.Это либо откатные ворота, либо распашные. Итак, что вы выберете? В чем преимущества и недостатки каждого типа электрических ворот?

    Откатные ворота обычно состоят из одной более крупной створки ворот, которая скользит поперек въезда на подъездную дорожку. Распашные ворота обычно представляют собой двойные ворота, которые открываются посередине и распахиваются на подъездную дорожку. Однако одинарные откатные ворота можно сделать похожими на две распашные ворота.

    В чем разница в работе?

    Откатные ворота перемещаются по колее на колесах с помощью двигателя ворот с зубчатым колесом на боку.Он входит в зацепление с зубчатой ​​рейкой, установленной по длине раздвижной заслонки, и перемещает ее при повороте.

    Распашные ворота приводятся в движение двигателем ворот, перемещающим механические рычаги и стержни, которые соединяются с воротами. Электродвигатели устанавливаются на стойках ворот или заглубляются под землю ниже точки петли.

    Электродвигатели подземных ворот довольно неэффективны, поскольку сила, прикладываемая к каждой распашной калитке, приближается к петле, а не к краю проема, где требуется гораздо меньшее усилие для перемещения ворот.Когда у распашных ворот нет зазоров (они полностью закрыты досками), сильный ветер, дующий на них, значительно увеличит усилие, необходимое для их открытия.

    Что быстрее?

    Чтобы полностью открыться, каждые распашные ворота перемещаются на меньшее расстояние, чем откатные ворота. С зазором 4 м между колоннами раздвижные ворота перемещаются более чем на 4 м, а край открывания каждой распашной калитки перемещается на 3,141 м, открываясь на 90 градусов. Несмотря на различия в типе движения (скольжение или вращение) и работе двигателя ворот, распашные ворота из-за этого открываются немного быстрее.

    Что безопаснее?

    Любая система автоматических ворот может быть небезопасной, если она установлена ​​без должного учета ее использования, кто будет иметь к ней доступ и где находятся возможные опасные зоны.

    Раздвижные ворота движутся по неподвижным поверхностям, поэтому они могут стать причиной порезов и защемлений. Распашные ворота могут вызвать защемление и раздавливание петель, а также травмы от ударов и раздавливания при открытии автоматических ворот.

    Откатные ворота не следует устанавливать на склонах, так как они требуют большего усилия для подъема в гору и большей разрушающей силы, чтобы остановить их ускорение при спуске.

    Распашные и откатные ворота имеют риски. Однако квалифицированный установщик ворот, который полностью понимает уникальные требования безопасности вашей системы автоматизации ворот, спроектирует, соберет и установит самые безопасные электрические ворота.

    7 Если вы выберете распашные ворота, какие двигатели для ворот вы выберете?

    Устройства для открывания распашных ворот бывают электромеханическими или гидравлическими.

    Основными типами двигателей для распашных ворот являются гидроцилиндр, вал с резьбой, подземный или шарнирный рычаг. Есть также скрытые внутрипостовые и колесные двигатели, но в Великобритании они используются реже.

    Гидравлические двигатели затвора тарана

    Гидравлические цилиндры толкают и тянут поршень, установленный на затворе. Корпус электродвигателя заслонки крепится к столбу или стойке так, что выдвигающийся поршень открывает заслонку, а сжимающий поршень закрывает заслонку.

    Двигатели затвора с резьбовым валом

    Двигатели затвора с резьбовым валом очень похожи на гидроцилиндры, но крепление поворотной заслонки осуществляется на валу с резьбой внутри корпуса.

    Когда резьбовой вал вращается электродвигателем, опора перемещается по его длине, открывая и закрывая ворота подъездной дорожки.

    Плунжеры с резьбовыми валами дешевле, чем другие варианты. но все гидроцилиндры требуют тщательной центровки при установке ворот.

    Подземные двигатели для ворот

    Подземные двигатели устанавливаются внутри прочных корпусов, погруженных в ямы, вырытые под петлями ворот.

    Единственная деталь, видимая снаружи корпуса, — это рычаг, который крепится к нижней стороне электрического затвора.

    Он подключен непосредственно к электродвигателю ворот или гидравлической системе, которая поворачивает рычаг и, таким образом, открывает и закрывает ворота подъезда.

    Электродвигатели подземных ворот могут быть дорогими, так как они требуют земляных работ, соответствующего дренажа и тщательного выравнивания, поскольку ось рычага должна находиться на одной линии с петлей ворот.

    Двигатели ворот с шарнирно-сочлененной рукояткой

    Двигатели с шарнирно-сочлененной рукояткой используют сочлененную, состоящую из двух частей рукоятку, обычно устанавливаемую на нижней стороне двигателя привода.

    Конец рычага крепится к автоматическим воротам, а корпус мотора ворот крепится к столбу ворот или стойке. Когда двигатель поворачивает рычаг, калитка открывается или закрывается.

    Двигатели с шарнирно-сочлененной рамой обеспечивают большую свободу действий с допусками на установку, но могут потребовать более широкие стойки для установки.

    Они также используют руку, шарнир которой закрывается при открытии распашных ворот, поэтому пользователи должны знать о рисках попасть внутрь руки.

    8 Из чего будут сделаны ворота на подъездной дорожке?

    После того, как будет достигнуто приблизительное представление об основной конструкции, можно будет рассмотреть вопрос о том, где ворота проведут свою жизнь. Системы автоматизации ворот подвержены влиянию погодных условий, поэтому они промокают, высыхают и снова промокают.

    Основная проблема деревянных ворот заключается в том, что древесина впитывает воду, когда она мокрая, и высыхает на солнце. Единственный способ предотвратить это — нанести защитный слой краски или консерванта на поверхность деревянных ворот, чтобы предотвратить их прямой контакт с окружающей средой.

    Если деревянные ворота намокнут, они расширяются, впитывая воду, и становятся тяжелее. По мере того как деревянные ворота сохнут, они сжимаются и становятся светлее. Это изменение веса вызывает проблемы с петлями, а расширение и сжатие разрушает любое защитное покрытие, предназначенное для защиты деревянных ворот от воды.

    По мере расширения древесины поверхностное покрытие краски растягивается и может трескаться. Стыки сжимаются, а отверстия от болтов удлиняются. Когда деревянные ворота сжимаются, стыки открываются, и болты ослабляются в своих отверстиях.

    В конечном итоге больше воды проходит через трещины в защитном покрытии деревянных ворот, что ускоряет процесс. Ворота провисают на петлях, не сходятся посередине, и промежутки между стыками увеличиваются.

    Со временем деревянные ворота начинают гнить.Все это помогает придать красивым новым деревянным воротам, которые раньше производили впечатление на посетителей, уже через год после установки они будут выглядеть потрепанными.

    Железная ржавчина при контакте с водой и воздухом. Опять же, обработка поверхности поможет замедлить процесс, но ржавчину трудно устранить.

    Алюминиевые ворота не ржавеют, не деформируются, не деформируются и не гниют. Зазоры остаются плотными, а крепления остаются фиксированными.

    Обработка поверхности, придающая алюминиевым воротам эффект дерева, также является частью их защиты от окружающей среды.Алюминий, естественно, обладает высокой устойчивостью к коррозии, но некоторые производители используют покрытие поверхности морского класса, что позволяет им давать гарантию до 10 лет.

    Алюминиевые ворота могут быть спроектированы и изготовлены в виде деревянных ворот или декоративных железных ворот. Они легкие, поэтому им не нужны мощные двигатели при автоматизации или чрезмерной конструкции петель и замков.

    9 Кто будет устанавливать ваши электрические ворота?

    Поиск подходящего установщика ворот

    Если вы думаете о новых автоматических воротах или хотите автоматизировать существующие ворота, одно из важнейших решений, которые вы принимаете, касается выбора установщика ворот.

    Вы выбираете самый дешевый вариант? Вы выбираете инженера, который будет доступен раньше всех? Или вы выберете установщика, который покажет вам наиболее понравившиеся конструкции раздвижных или раздвижных ворот? Тогда вы доверяете тому, кто говорит, что вам нужен только один комплект фотоэлементов, или тому, кто рекомендует использовать двигатели для подъемных ворот, а не подземные?

    Существует огромный выбор систем автоматизации ворот, и некоторые из них имеют простую установку и настройку программирования в качестве основных функций.Нет сомнений в том, что они нацелены на случайного инженера по электрическим воротам и даже на достаточно опытного установщика DIY.

    Хотя для человека, обладающего знаниями в области электромонтажа, земляных работ, кирпичной кладки, столярных работ, сварки и даже физической геометрии, возможно установить электрические ворота, существует следующий список предостережений:

    a) Плохо установлен электрические ворота могут убить. Силы, которые могут перемещать большие и тяжелые распашные ворота по всей длине, значительны, особенно на петлях.Эти силы могут привести к тому, что движущиеся электрические ворота создадут потенциальные риски от контакта с воротами. Эти риски создают возможность раздавливания, порезов, ударов и других травм.

    Объединение нескольких компонентов автоматизации ворот и самих ворот создает новый уникальный элемент оборудования — систему автоматизации ворот. Он должен иметь маркировку CE, чтобы предоставить доказательства аудитов безопасности и процедур, проведенных во время проектирования и создания нового оборудования.Законодательство, на котором основывается безопасность электрических ворот, сложное и подробное.

    Установщик несет ответственность за конечный результат и любые инциденты, вызванные воротами. По этой причине любой компетентный домовладелец DIY должен серьезно подумать о последствиях невинной установки небезопасных ворот, которые в конечном итоге серьезно повредят члену семьи.

    Нет никаких сомнений в том, что опытный установщик автоматики ворот имеет гораздо более глубокие знания и опыт в области безопасности электрических ворот, чем обычный установщик ворот или установщик ворот своими руками.

    б) Инженеру по воротам нужен длинный и разнообразный список навыков и опыта. Установщики ворот должны уметь работать с деревом с деревянными воротами и столбами. Они должны уметь приваривать стальные кронштейны к железным воротам. Они должны понимать, как на геометрию петли ворот влияет добавление электродвигателей ворот и как электродвигатель применяет свою силу.

    Откатные ворота нельзя устанавливать на склонах без воздействия силы тяжести и, возможно, перегрузки двигателей откатных ворот.Подземные двигатели для распашных ворот необходимо заглубить в ямы с достаточным дренажем и расположить точно так, как они образуют нижние петли ворот. Откатные ворота перемещаются по рельсам, проложенным поперек проезжей части. Кирпичные столбы часто приходится строить, а затем засыпать бетоном или возводить вокруг стальных столбов, чтобы обеспечить необходимую прочность для поддержки подъездных ворот.

    Двигатели для ворот рассчитаны на 24 В постоянного или 230 В переменного тока и требуют подходящего источника питания и безопасного подключения к панели управления вместе со всеми другими электрическими устройствами безопасности.

    Короче говоря, установщик электрических ворот обладает широким спектром строительных навыков, которых нет во многих других областях.

    c) Электрические ворота большие и громоздкие, на них действует ветер, особенно если в них нет свободных мест (закрытые доской). Обработка ворот может быть сложной задачей. Железные ворота и деревянные ворота могут быть очень тяжелыми.

    d) Типичное руководство по установке перечисляет серию задач в определенном порядке. Они очень редко детализируют точные нюансы того, как следует выполнять каждый шаг.Без опыта квалифицированного установщика электрических ворот установка ворот может занять много времени. Поскольку это работа, которая блокирует подъезд к дому, задержек лучше избегать.

    e) При нормальном использовании распашные электрические ворота подвешиваются на петлях и перемещаются по воздуху. Они не контактируют ни с чем, кроме физических остановок. Во время установки возможно повреждение ворот из дерева, стали и алюминия, если монтажники, привыкшие обращаться с этими зачастую неудобными и тяжелыми предметами, не будут очень осторожны.

    е) Опытный инженер по воротам не только сможет спроектировать и установить для вас безопасную систему автоматизации ворот. Они также смогут предложить наиболее подходящую конфигурацию, в первую очередь, для вашего уникального набора требований. Нет абсолютно одинаковых требований к местоположению и использованию, и различные варианты раздвижных или распашных ворот и различные доступные двигатели для распашных ворот лучше всего решать после консультации между домовладельцем и профессиональным установщиком ворот.

    g) Опытный установщик автоматики для ворот сможет гарантировать свою работу и обеспечить будущее обслуживание и поддержку по вызову в экстренных случаях.

    h) Установка качественных ворот будет включать в себя системы ручного отпирания, чтобы вы могли открыть свои электрические ворота вручную в случае сбоя питания или аварийной ситуации.

    i) Квалифицированный установщик автоматики для ворот поймет, как применять соответствующие меры безопасности для снижения риска травм до минимума.Они также смогут предоставить рекомендации для всех пользователей ворот, чтобы избежать небезопасных действий.

    j) Опытный установщик будет знать, как выполнить ваши требования к входу и выходу пешком и в транспортных средствах с минимальными усилиями. Они будут знать, как лучше всего обращаться с посетителями и какие коммуникационные технологии будут соответствовать вашим потребностям в управлении доступом. Сегодня можно оказаться на другом конце света от ваших электрических ворот и по-прежнему иметь возможность управлять ими с помощью системы GSM и мобильного сигнала, где бы вы ни находились.Однако вам может понадобиться просто зуммер и кнопка отпирания ворот.

    10 Кто будет присматривать за вашими воротами на подъездной дорожке?

    Система автоматизации ворот — это мощная «машина», предназначенная для регулярного и безопасного открывания и закрывания ворот в любое время. Система автоматизации ворот с множеством движущихся частей и подверженностью воздействию стихий требует регулярного технического обслуживания, чтобы она работала должным образом.

    Регулярное обслуживание поможет свести поломки к минимуму, но они все равно могут случиться.Итак, вам нужно знать, что ваш установщик ворот находится достаточно близко, чтобы быстро добраться до вас для вызова экстренного ремонта. Они также должны иметь возможность предложить вам гарантию производителя на все компоненты любой системы автоматизации ворот, а также могут предоставить свои собственные гарантии качества своих монтажных работ.

    Отдельные компоненты, составляющие систему автоматизации ворот, разнообразны и часто сложны. Электродвигатели ворот или гидравлические приводы управляют механизмами, соединенными с кронштейнами или кронштейнами, прикрепленными к вашим воротам.Современная электроника используется в панелях управления, фотоэлементах, платах петель, предохранительных кромках, а также в передатчиках и приемниках.

    Не имеет значения, какая комбинация откатных или распашных ворот, панелей управления, напряжения электродвигателя ворот, устройств безопасности и контроля доступа используется. Техническое обслуживание жизненно важно для обеспечения бесперебойной и безопасной работы ваших электрических ворот и для снижения вероятности дорогостоящих и длительных поломок автоматических ворот.

    Частота технического обслуживания любой системы ворот может зависеть от частоты использования ворот подъездных путей.Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем ворота, которые открываются один или два раза в день. Но электрические ворота, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, которое сосредоточено на обеспечении свободного движения компонентов.

    Местоположение системы автоматизации ворот может играть роль в определении того, какой объем обслуживания требуется. Если ворота находятся недалеко от берега, сильный ветер и морские брызги могут сократить интервалы обслуживания.Но суть хорошего профилактического обслуживания выхода из строя ворот — это услуга опытного установщика ворот не реже одного раза в год.

    В идеале инженер по воротам, установивший новую систему автоматизации ворот, проконсультирует об уровне обслуживания. Если вы переехали в дом с автоматическими воротами и не уверены в истории их обслуживания, вызов местного установщика ворот будет разумным шагом. Они смогут оценить общее состояние системы автоматизации ворот и провести необходимые сервисные и ремонтные работы.

    По сути, техническое обслуживание системы автоматизации ворот должно включать следующее:

    · Проверка физической целостности ворот

    · Проверка правильности работы петель и ограничителей и смазка, где требуется

    · Проверка системы автоматизации для правильной работы

    · Очистка и смазка участков, где металл движется по металлу

    · Проверка и тестирование всех кабельных соединений, чтобы убедиться, что ничего не отсоединяется

    · Проверка и тестирование электронного оборудования на наличие более мелких вредителей, таких как слизни, пауки и насекомые, которые могут повредить печатные платы и повлиять на работу фотоэлементов

    · Проверка всех корпусов и кабельных вводов или любых признаков проникновения воды

    · Проверка всех предохранительных устройств, систем обнаружения препятствий и предупреждающих устройств на предмет правильной и безопасной работы

    · C наклонные подземные боксы

    · Смазочные соединения

    · Обеспечение достаточного дренажа подземных боксов для предотвращения нахождения двигателей в воде более получаса.

    · Устройства ручного размыкания должны быть проверены, очищены и смазаны по мере необходимости.

    · Колеса и ролики раздвижных ворот должны быть проверены, очищены, отрегулированы и смазаны, если необходимо.

    · Концевые упоры и стеллажи должны быть проверены для обеспечения надежной фиксации

    · Все устройства доступа должны быть проверены — радиоуправление, клавиатуры, домофоны и т. Д.

    · Уровни масла в гидравлических приводах должны быть проверены и при необходимости долиты.Область вокруг операторов должна быть проверена на предмет каких-либо признаков утечки, которые могут указывать на то, что устройство требует обслуживания от производителя.

    Автоматические ворота собираются из отдельных компонентов для сборки нового механизма. Это должно быть выполнено квалифицированным инженером по автоматизации ворот. А для домовладельца, который никогда не вкладывался в автоматические ворота, это непростой процесс.

    Надеемся, что это руководство по электрическим воротам дало вам базовый курс по этой теме и отправную точку для дальнейших исследований.Если вы зашли так далеко и у вас возникнут вопросы, мы будем рады помочь. Linkcare — ведущий британский специалист по автоматизации электрических ворот и контролю доступа. Мы тесно сотрудничаем с сетью рекомендованных и надежных установщиков автоматики для ворот по всему миру. Итак, если вы заинтересованы в автоматизации существующих ворот, добавлении новых электрических ворот в свой дом или вам требуется техническое обслуживание или обслуживание ворот, мы можем помочь. Пожалуйста, позвоните нам по телефону 01895 232 626, напишите по адресу [email protected] или заполните несколько деталей в нашей форме для поиска местных ворот.

    Установка электрических ворот своими руками | Прокатный центр

    Хотите установить собственные электрические ворота?

    Вы подумываете об установке собственных электрических ворот, но не уверены, насколько это просто? Или просто хотите получить несколько советов?

    Хорошей отправной точкой является рассмотрение нескольких ключевых вопросов.

    Компетентен ли установщик?

    Если у вас нет предыдущего опыта установки, то для большинства комплектов электрических ворот рекомендуется использовать профессионального установщика.Однако, если вы не хотите идти по этому пути, отличной альтернативой станут комплекты для электрических ворот, сделанные своими руками.

    Ассортимент комплектов электрических ворот Mhouse представляет собой фантастический ассортимент комплектов ворот с высокой стоимостью, легкостью в установке и, что более важно, безопасных комплектов ворот «Сделай сам», для установки которых не требуется установщик. Простая проводка с подключениями без полярности и клеммами с цветовой кодировкой с использованием всего 2 проводов означает, что автоматизация ворот не может быть проще. Функция автоматического программирования означает, что наиболее подходящие параметры открывания рассчитываются автоматически.

    Какой комплект лучше всего подходит для моих ворот?

    Перед тем, как приступить к работе, как и в случае любого комплекта электрических ворот, необходимо принять во внимание вес и длину створки ворот, а также количество операций в день. Также учитывайте все возможные ограничения на установку ворот, такие как ширина входа, вход на склоне, окружающая среда, т. Е. Ветрено, из какого материала и формы ворота, сколько свободного пространства у вас есть. либо за распашными воротами, либо если вы выбираете откатные ворота, достаточно ли места для открывания ворот, чтобы они могли сдвинуться назад?

    Кроме того, вы должны учитывать состояние ваших ворот и столбов ворот.Потому что принципиально, прежде чем устанавливать оборудование автоматизации, вам необходимо убедиться, что ворота хорошо работают вручную. Хороший совет для проверки — медленно открывайте ворота кончиками пальцев, чтобы имитировать движение автоматики.

    Он бегает свободно, без препятствий? Есть ли у вас место для установки ворот на столбе? Означает ли геометрия ворот и столба, что ворота смогут открываться без заедания мотора?

    Провел ли я оценку риска ворот для защиты от потенциальных опасностей?

    Очень важным аспектом установки комплекта электрических ворот является безопасность ворот.В комплекты MHouse входит набор фотоэлементов (датчики света, которые останавливают закрывание ворот, если они обнаруживают препятствие на пути), но рекомендуется установить защитные кромки, а также фотоэлементы. Защитные кромки предохраняют от возможного сдавливания и вызывают автоматический останов при обнаружении контактной планкой любого контакта.

    Нужно ли мне что-нибудь еще, например, средства контроля доступа?

    Хотите добавить что-нибудь еще, например, клавиатуру для передней части ворот или домофон?

    Вам нужны дополнительные передатчики?

    Некоторые другие моменты, которые следует учитывать

    Варианты открытия ворот снаружи:

    Если вы хотите иметь возможность открывать ворота снаружи, вы можете установить клавиатуру.Беспроводная клавиатура Nice (MOTXR) — отличный вариант. Они совместимы со всеми наборами электрических ворот.

    Если вам интересно, как посетители, такие как почтальон или водители доставки, получат доступ, есть несколько вариантов:

    • Установите клавиатуру — используйте код доступа, чтобы открыть ворота. Этот код может быть выдан другим людям, которым нужен доступ.
    • Установите кнопку «нажмите, чтобы открыть» снаружи ворот. Используя таймер, вы можете ограничить время, когда это будет работать. Вы также можете повесить кнопку открытия на внутренней стороне ворот, чтобы они могли выбраться наружу.
    • Используйте передатчик. Доступны дополнительные передатчики.
    • Установите домофон. Используйте домофон, чтобы открыть ворота. Домофон с клавиатурой также предложит возможность использовать код доступа для входа в собственность.
    • Хотя это немного дороже, отличным вариантом является установка домофона GSM, который будет звонить на ваш мобильный телефон, чтобы вы всегда могли ответить на выход, где бы вы ни находились, если ваш телефон будет с вами. Затем вы можете нажать кнопку на своем телефоне, чтобы открыть ворота и предоставить доступ вашим посетителям.
    • Вы можете поставить почтовый ящик с замком за воротами
    Если вам нужна помощь или совет, позвоните 0113 2016677

    как построить раздвижные ворота из дерева

    Все, что вам нужно знать о воротах с деревянным забором

    Выбор деревянных ворот представляет некоторые проблемы, с которыми приходится сталкиваться человеку. Также используются две вертикальные направляющие наружной рамы, которые обеспечивают прямоугольную внешнюю раму. Если вы собираетесь установить автоматический открыватель ворот, вы должны позаботиться о том, чтобы для большинства распашных ворот требовалась центральная распорка, независимо от высоты.

    Построить Деревянный забор и Ворота : 14 ступеней с изображениями

    Шаг 8: Построить Ворота Ворота были созданы путем создания внешней рамы 2×4, которая была скреплена винтами. внешние винты устанавливаются в просверленные отверстия и отверстия с потайной головкой. Затем была добавлена ​​диагональная поперечная распорка.

    Складная дверь

    Складные двери могут использоваться как внутренние или внешние перегородки помещения и изготавливаются из различных материалов.Большинство складных дверей застеклены, а панели имеют рамы из дерева, алюминия или ПВХ. Они могут открываться и складываться как внутри, так и снаружи и широко используются в современных пристройках.

    Электрические ворота

    Если пространство ограничено или подъездная дорога за воротами находится на крутом склоне, лучшим вариантом будут откатные ворота. Откатные ворота также очень популярны в коммерческой среде. Откатные ворота также используются для консольных ворот. История электрических ворот. Один из первых электрических ворот был изобретен канадцем Фредом

    Сделай сам , как построить свой собственный консоль раздвижные ворота 1 — Сделать

    В этой серии сообщений я покажу вам как построить консольные раздвижные ворота с нуля.На картинке ниже показан мой проект до и после… продолжение на yu.xueming.org. Обновления: мой блог перемещен. Проверьте из yu.xueming.org. Заменить старые двойные дерево качели ворота какие ручные с автоматическими консолями раздвижные ворота

    Как сделать раздвижные ворота Hunker

    раздвижные ручные ворота может быть или автомат, дерево или металл, большой или маленький.В этой статье описывается , как сделать простой деревянный с ручным управлением раздвижные ворота размером 4 фута в высоту и 6 футов в длину. Фурнитура gate состоит из двух клиновых колес с крепежными болтами, роликовой направляющей, двух направляющих роликов и стопора gate .

    Раздвижные ворота для садовых заборов на продажу eBay

    Результаты — 48 из 542 Купите раздвижные ворота для садовых заборов и получите лучшие предложения по ценам Seven Trustt на eBay Современные металлические приводные ворота Раздвижные панели он выделяется как уникальный.

    12 Планы собачьих ворот своими руками: сделайте свои собственные ворота для домашних животных

    Как сделать раздвижные ворота Ворота для деревянных заборов, раздвижные ворота

    Существующим воротам было всего пару лет, и они все еще работали нормально, вы можете увидеть, как это делается из них здесь, но из-за того, что подъездная дорога ведет в гору, они были… 16 августа 2013 г. — Введение Пора заменить подъездную дорожку с двойными петлями ворот на одинарные раздвижные ворота .

    Шлюз

    Исторически в этих воротах использовались штабелированные бревна, известные как заглушки, или деревянные панели, известные как флешборды, для определения высоты гребня плотины.Некоторые шлюзы, известные как coupures в больших системах дамб, скользят вбок, открываясь для различных транспортных средств. Переборочные ворота также могут быть выполнены из других материалов и использоваться как единое целое.

    DIY Rolling Fence Gate — Улучшение заднего двора 6 — YouTube

    6 20 августа 8 Rolling Fence Gate DIY — Backyard Upgrades 6 Здание, в котором я был Сначала я подумал, что это нормально, но потом я узнал, что он любит жевать. youtu.be/T02avTPcCYY 0 Простые проекты из дерева, из которых получатся отличные

    Ворота для палубы для домашних животных на 2020 год — идеи на Foter

    Дизайн этих ворот не допускает попадания домашних животных в ваш сад.Деревянные откатные ворота для террасы отлично подойдут, если у вас есть маленькие дети или домашние животные. Кроме того, убедитесь, что он закрывается на защелку, чтобы ваш питомец не мог толкнуть его, когда что-то на другом

    36

    DIY Заборы и ворота Чтобы продемонстрировать свой двор

    Требуется обновление старых ворот или ограждения что мешает вашему заднему двору или патио выглядеть так потрясающе, как должно? Когда вам нужно добавить что-то новое и вы не можете позволить себе то, что хотите, или вы просто хотите добавить что-то особенное. Сделай сам ворота и заборы — это то, что нужно. 1. DIY Outdoor Gate дом из желтого кирпича 2. Мраморный забор, создающий действительно потрясающие развлечения 3. Совершенно прямой забор

    Как сделать раздвижные ворота BuildEazy

    Я хотел раздвижные ворота , сделанные исключительно из из древесины обрамление из дерева .. Я никогда раньше не делал и не устанавливал раздвижные ворота , поэтому я заглянул к местным производителям gate , чтобы получить пару идей.Одна из первых вещей, которые я обнаружил из , заключалась в том, что для наиболее существенных раздвижных ворот требовалась металлическая рама для предотвращения деформации.

    Как построить деревянные ворота Практические инструкции DIY

    Прикрепите ворота к столбам забора. Прикрутите одну сторону петель к стойке ограждения, выровняйте ворота между соседними стойками ворот и прикрутите другую сторону петель к воротам . Он должен быть прикреплен так, чтобы дно было примерно на дюйм над землей, чтобы избежать притяжения влаги.

    DIY Рама для раздвижных ворот — комплекты для раздвижных ворот

    Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно. Эти раздвижные ворота были бы оценены в 5000 долларов, если бы компания gate построила build it Размер раздвижных ворот : 3000ммШх1800мм. Он был доставлен в Квинсклифф, штат Виктория.

    Автоматическая дверь

    Heron использовал аналогичное приложение, чтобы открыть ворота в город. 1 В 1931 году инженеры Гораций Х.Раймонд и Шелдон С. Роби из производителя инструментов и оборудования Stanley Works разработали первую модель оптического устройства, запускающего автоматическое открытие двери.

    Как собрать звено цепи Раздвижное Gates — Магазин заборов в Америке

    Когда ворота касаются обоих нижних роликов, сбалансированных между роликами, затяните два верхних ролика, оставив ½ дюйма зазор между роликами ворот и верхом направляющей рамы или 2.5 ”труба. Затяните ролики. Прокатите ворота вперед и назад через проем. Если затвор заедает, возможно, вам придется поднять один из верхних роликов.

    Build an Easy DIY Fence Gate Build Basic

    Войдите в затруднительное положение. Имея на этой неделе лишний час, я наконец снял с петель все ворота и построил новый. Скажем так, я был потрясен тем, насколько легко было собрать вместе всего несколько досок и базовые инструменты.СОВЕТ. Нажмите на изображение выше, чтобы увидеть бесплатные планы здания и здания . Щелкните вкладки ниже, чтобы просмотреть инструменты, материалы и список вырезов.

    Подъездные ворота Идеи Окончательное руководство — Идея проектирования

    Для раздвижных ворот , убедитесь, что делает это сбоку от ворот , и это важно для поворота ворот в том направлении, в котором они открываются. Затем вам нужно будет измерить размеры сообщений. В руководстве производителя должны быть инструкции относительно того, где и как должны быть установлены стойки.

    Прокатные ворота DIY — Улучшения заднего двора 6 — YouTube

    6 августа, 20 8 Прокатные ворота DIY — Улучшения заднего двора 6 Здание, в котором я был Сначала я думал, что это нормально, но потом я узнал, что он любит жевать . youtu.be/T02avTPcCYY 0 Простые деревянные проекты, которые делают великолепные

    Раздвижная дверь

    Раздвижная дверь — это тип двери, которая открывается горизонтально путем скольжения, обычно параллельно стене.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
