Изготовление распашных ворот своими руками

Распашные ворота — классическая модель ворот, наиболее простая в изготовлении и использовании и наименее затратная с точки зрения вложения сил и средств. Надёжные и прочные, они полностью соответствуют требованиям безопасности, не допуская проникновения посторонних лиц на территорию. Они ничуть не портят внешний вид частного дома или загородного дачного участка. Часто именно на ворота и калитку в первую очередь обращают внимание гости, которые приезжают к хозяевам.

В этой статье мы расскажем, как сделать распашные ворота самостоятельно, используя только собственные навыки и рабочую силу. Если следовать проверенной технологии изготовления, то на выходе должны получиться красивые, долговечные и функциональные ворота для дачи, коттеджа или частного дома.

Конструктивное устройство

Внешний вид распашных ворот — определяющий фактор для визуального восприятия, но первое впечатление не должно быть обманчивым.

Поэтому для гарантии положительного результата рекомендуем не прибегать к экспериментам, а довериться проверенной веками конструкции. В число неизменных элементов, которые составляют конструктивное устройство распашных ворот, входят:

  1. Опорные столбы — стойки по бокам проёма, на которые подвешиваются створки. Сами по себе в состав не входят, являясь неотъемлемой частью ограждения, но без их участия изготовление распашных ворот попросту невозможно.
  2. Створки ворот — подвешенные на петлях открывающиеся части, жёсткий каркас, который обеспечивает прочное и надёжное препятствие для нежелательных посетителей.
  3. Обшивка — облицовочный материал, который используется для обшивки каркаса. В зависимости от выбранного стиля или предпочтений владельца изготавливаются из плоских металлических листов или профнастила.
  4. Петли — механизмы, которые отвечают за вращение воротных створок при открывании и закрывании.
  5. Замки, защёлки и задвижки — запирающие элементы, которые препятствуют несанкционированному открыванию створок.

Помимо перечисленных элементов, к распашным воротам относится фундаментное основание, заливаемое под опорными столбами или по всей ширине проёма. Опционально это может быть и комплект автоматики, предназначенный для автоматического отпирания и запирания проёма с помощью пульта дистанционного управления.

Разработка проекта распашных ворот

Чтобы сделать распашные ворота своими руками, потребуется составить перечень необходимых материалов и определиться с размерами деталей. Для этого нужно провести замеры и составить проект будущей конструкции. Результатом замеров должно стать определение следующих параметров:

  • общая ширина проёма;
  • высота опор;
  • высота полотен створок;
  • ширина каждой створки.

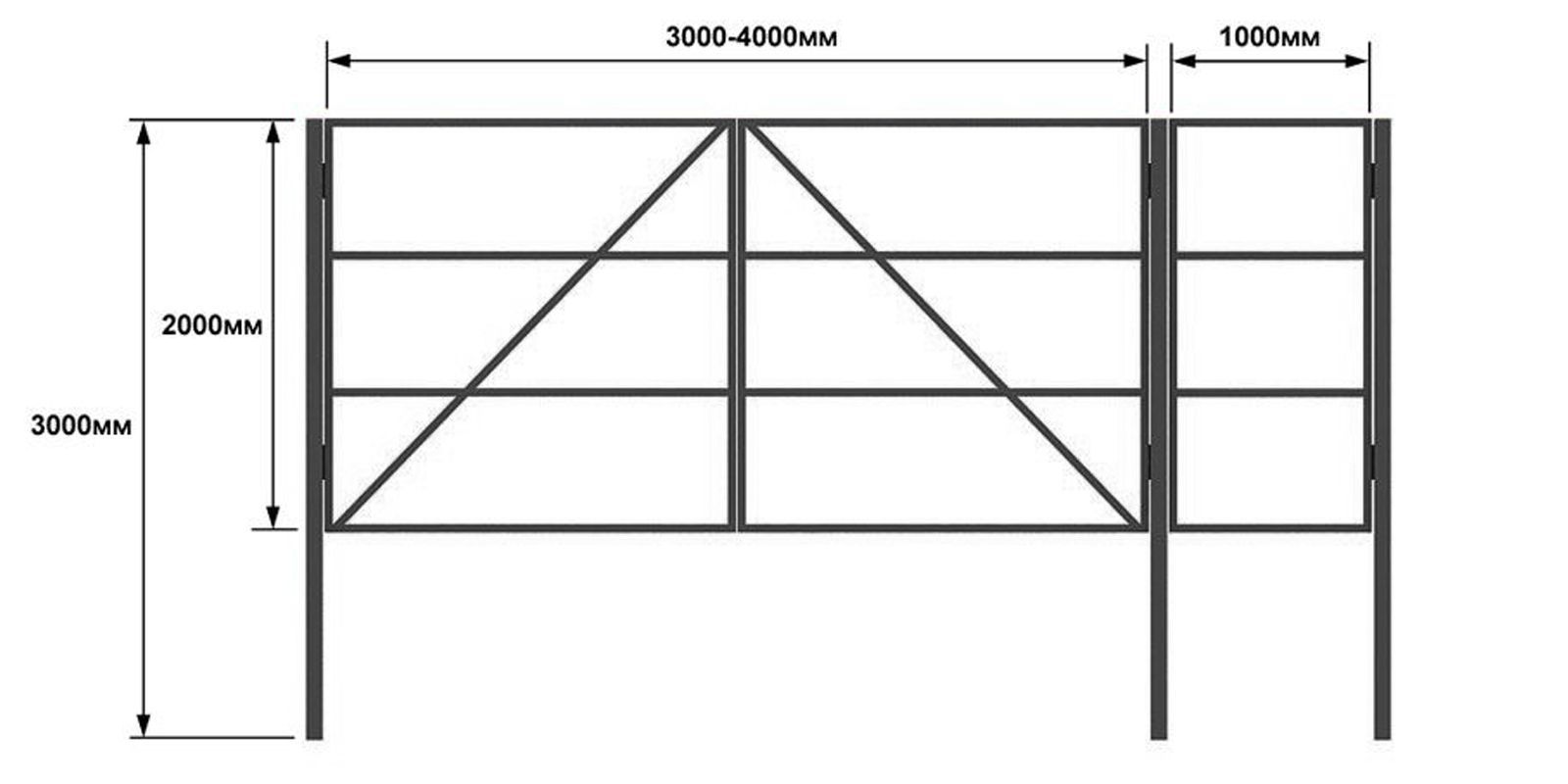

После проведения измерений следует составить чертёж или эскиз, чтобы определить требуемое количество и размеры составляющих. Важно не допустить, чтобы распашные ворота оказались выше или ниже ограждения. Такой перепад бросается в глаза и смотрится некрасиво. Основа проекта — выбор варианта конструкции и материалов, которые необходимы для того, чтобы изготовить распашные ворота. Исходный параметр для конструирования — общий вес ворот. Для примера в статье будем ориентироваться на средний диапазон в пределах от 150 до 300 кг.

Подбор материалов

Исходя из выбранного веса конструкции, для изготовления металлических распашных ворот будем использовать детали из следующих разновидностей сортамента:

  • для опорных стоек — стальная труба квадратного сечения, размерами 100х100 мм и толщиной стенки 5 мм;
  • для каркасов створок распашных ворот — профильная труба из углеродистой или низколегированной стали, размерами от 40х40х2 до 60х40х2 мм;
  • петли — стандартные покупные изделия, которые необходимо подобрать в соответствии с уровнем нагрузки. Рекомендуем обратить внимание на продукцию зарубежных производителей. Распространённые петли для обычных дверей не подойдут, поэтому стоит обратиться в профильные магазины;
  • обшивочный материал — профнастил, дерево, листовой металл, сэндвич-панели или пластик — выбор ограничивается только фантазией владельца;
  • краска — антикоррозионное покрытие для защиты опорных столбов и рамы створок;
  • запорные элементы — замки, засовы, стопорные штыри — принципиальной разницы нет, поэтому выбор на усмотрение исполнителя;
  • комплект автоматики — по желанию, установка не обязательна, при отсутствии средств на устройства от надёжных производителей автоматику на распашные ворота можно установить позднее.

При выборе материалов стоит обратить внимание на особенности эксплуатации распашных ворот — все составляющие должны выдерживать стандартный для местности уровень ветровой нагрузки и климатические условия. Если допустить ошибку, то дождь, мороз или снегопад постепенно выведут ворота из строя.

Необходимые инструменты

Обязательный комплект инструментов, который должен быть под рукой для сборки и установки распашных ворот:

  • шлифмашинка с комплектом зачистных и отрезных кругов;
  • штыковая и совковая лопата;
  • рулетка и маркер или карандаш;
  • кувалда;
  • строительный бур;
  • бетономешалка или ёмкость для замешивания раствора вручную;
  • сварочный аппарат и электроды;
  • строительный уровень или нивелир;
  • кисти или валик для окрашивания;
  • шуруповёрт;
  • электродрель.

Инструментальный набор рекомендованный, при отсутствии того или иного предмета, его вполне можно заменить другим, но выполняющим аналогичные функции.

Этапы самостоятельного изготовления распашных ворот

Подготовка к монтажу распашных ворот включает расчистку площадки для сборки каркаса, освобождение проёма от посторонних предметов, покупку и доставку материалов и комплектование набора инструментов. После этого нужно разметить линию ворот и определить места расположения опорных столбов, разметить, отрезать детали в определённые по подготовленному чертежу размеры и зачистить торцы.

Установка опор для распашных ворот

Для опорных стоек предусмотрено два варианта установки — забивание и бетонирование.

Первый способ подразумевает заколачивание трубы в грунт кувалдой на глубину от 1 до 1,5 метров. Метод трудоёмкий, но обходится дешевле всего, поскольку не требует дополнительных затрат на вспомогательные материалы. Основная проблема — удержать стойки от отклонений по вертикали и горизонтали.

Бетонирование подразумевает устройство фундамента непосредственно под опорными столбами или по всей ширине проёма. Этапы установки столбов распашных ворот с заливкой фундамента:

  1. Подготовка ям и траншеи. Выкопать или пробурить ямы глубиной около одного метра и диаметром не менее 200 мм в местах расположения стоек. Связать ямы траншеей шириной 200 мм и глубиной 300 мм.
  2. Устройство подушки. На дно ям и траншеи засыпать щебень и бетон слоями по 100 мм, они послужат основой для заливки фундамента и предотвратят погружение стоек в грунт.
  3. Установка столбов. Опустить стойки в ямы, выставить по горизонтальному и вертикальному уровню.
  4. Укладка арматуры. Для жёсткости и прочности конструкции рекомендуется связать опоры арматурным поясом из проволоки или прутка, расположенным ниже линии заливки бетона.
  5. Устройство фундамента. Изготовить бетонный раствор и залить его в ямы и траншею по размеченному уровню, выровнять опоры, разровнять поверхность фундамента.

Распашные ворота не подразумевают обязательное использование трубы в качестве опорных стоек. Вместо них можно применить кирпичные или бетонные колонны.

Изготовление створок

Вооружившись инструментами, чертежом и заготовками, приступаем к каркасам створок распашных ворот. Пошаговая инструкция по их изготовлению:

  1. Разметка и нарезка деталей в требуемые размеры. Чтобы торцы были ровными, рекомендуется резать трубы шлифмашинкой, а не газом.
  2. Зачистка торцов и мест под стыковку до металлического блеска. Качество сварки зависит от качества подготовки поверхности.
  3. Сборка каркасов на прихватках. Если рёбра жёсткости по размерам меньше труб каркаса, то важно установить их заподлицо именно с наружной стороны.
  4. Сварка металлических деталей по контуру прилегания. В отличие от секций ограждения, ворота хуже закреплены и постоянно находятся в работе, поэтому для нормального функционирования требуется высокое качество сварки.
  5. Зачистка швов от шлака и брызг металла. Шлифовка швов зачистным кругом устраняет неровности и обеспечивает равномерное прилегание обшивки.
  6. Окрашивание каркаса. Тщательная покраска для защиты от образования коррозии.

Сборка и испытания

По завершении сборки и сварки створок, а также после окончательного застывания фундамента (около 10 дней), остаётся только приварить петли к створкам на одном уровне, подвести створки к опорам, выставить и закрепить петли к столбам прихватками. После проверки на отсутствие перекоса и плавность открывания, петли приваривают к столбам по контуру прилегания и подкрашивают.

Обшивка каркаса облицовочным материалом

В зависимости от выбранной формы и материала для изготовления полотен, эта стадия может не выполняться совсем. Но наиболее распространённое решение — обшивка профлистом, который прикручивается к каркасу саморезами. Альтернативные варианты — пропитанная влагостойким составом древесина, металлические листы, кованные изделия или различные версии металлической сетки.

Альтернативное предложение

Исходя из содержания статьи, сделать распашные ворота самостоятельно несложно. Главный вопрос в качестве и долговечности полученного результата. Когда делаешь всё своими руками, спрашивать гарантии не с кого. В случае неудачи деньги, потраченные на материалы никто не вернёт. Дополнительный недостаток — время, которое придётся затратить на работу и которого постоянно не хватает.

Отличная альтернатива для тех, кто не желает рисковать — обращение в компанию «Заборово». Наша специализация — все типы работ по производству и монтажу ограждений, включая различные варианты распашных ворот, изготавливать которые мы начали ещё 10 лет назад. Имея за плечами такой опыт, мы вправе гарантировать положительный вариант при любой сложности проекта. Оформить заказ у нас — значит избавиться от проблем с поиском необходимых материалов и инструментов, а также гарантировать себе беспроблемную установку изготовленных по высшему разряду распашных ворот, калитки или забора.

Мы продаём изделия собственного производства, поэтому предоставляем комплексную гарантию на конструкцию и установку. Все элементы ворот, кроме стандартных покупных деталей, делаются на собственной производственной базе компании. Каждый заказ сопровождается подготовкой профессионального проекта и составлением сметы, согласно которой рассчитывается количество материалов.

Монтажные бригады устанавливают ворота и ограждения в пределах Москвы и Московской области. Сроки реализации заказов строго оговариваются в договоре, поэтому не в наших интересах затягивать с монтажом. Не рискуйте браться за то, в чём не уверены, и не доверяйте частникам. Сиюминутная экономия обернётся огромными затратами в случае некачественного исполнения. Доверьтесь профессионалам, которые знают своё дело на отлично.

Воспользуйтесь онлайн-калькулятором на сайте компании, чтобы убедиться в том, что наши цены не больше, чем у конкурентов. Дополнительно сэкономить помогают регулярные акции и подарки в виде процентов скидки на общую стоимость заказа или отдельного бесплатного элемента.

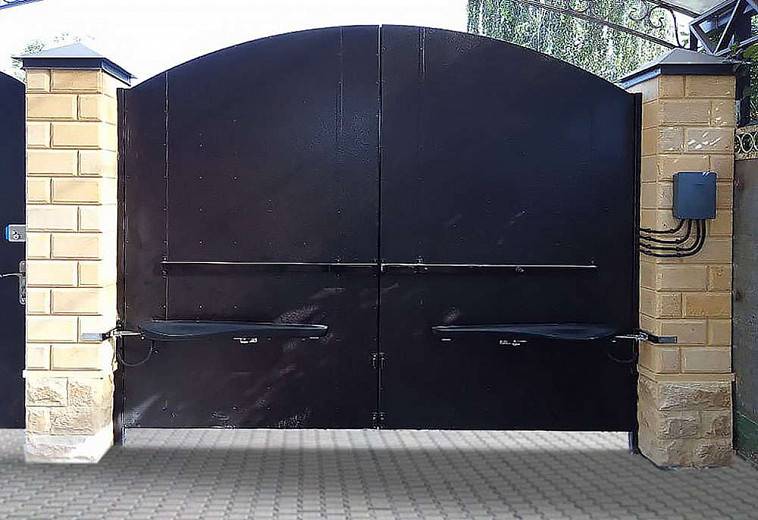

Монтаж автоматики распашных ворот своими руками

Установка автоматики для распашного вида ворот является процессом довольно трудоемким, который требует особой скрупулезности, аккуратности, а также квалификации. Даже некоторые опытные монтажники, работающие на крупные фирмы, иногда допускают ошибки, что приводит в дальнейшем к неправильному функционированию ворот. Если же автоматику откатного типа можно установить просто на основании и выставить необходимый зазор, расположенный между звездочкой привода и рейкой, то автоматика для распашных ворот своими руками устанавливается с соблюдением большого количества различных норм, таких как расположение кронштейна:

— на створке,
— на столбе.

Нужно учитывать и расположение створки по отношению к столбу и упоры для створок, в случае если автоматика применяется без использования концевых выключателей. Игнорирование хотя бы одного из параметров непременно приведет к вырыванию кронштейнов от створок или даже от столбов, к поломке электродвигателя и иным неприятным последствиям.

Помимо этого распашная автоматика обладает огромным количеством электроподключений и выставляемых на управленческой плате параметров функционирования. Все эти факторы сводят к минимуму возможность верной установки автоматики распашных ворот своими руками неподготовленным людям.

Но если трудности вас не смущают и вы желаете самостоятельно провести автоматизацию своих ворот, то необходимо придерживаться следующей инструкции.

С ЧЕГО НАЧАТЬ?

Это, конечно же, набор инструментов:

дрель;
плоскогубцы;
отвертка либо шуруповерт с насадками;
рулетка;
изолента;

Вначале следует определиться с типом автоматики. Она бывает линейной и рычажной. Для того чтобы определить используемый тип, необходимо уточнить расстояние между петлей и внутренним краем столба. Если он 0-150 мм, то можно остановиться на линейном варианте.

Такая автоматика обойдется намного дешевле, смотрится она эстетичнее за счет того, что не имеет рычагов. Если же расстояние составило 150-300 мм, то придется устанавливать рычажную автоматику либо делать специальные ниши для линейного привода, чтобы подогнать размер под соответствие.

После того как автоматика (вид) была определена, необходимо продолжить подбор подходящего комплекта. Для этого следует измерить ширину створки и прикинуть возможную ветровую нагрузку.

Установка автоматики для распашных ворот своими руками пугает очень многих. Более того, даже некоторые специалисты, которые занимаются этим не один год, не желают связываться с установкой распашки.

Но все это из-за недостатка знаний и опыта. Можно считать, ее установка не сложнее откатной, а в целом ряде случаев даже проще.

Прежде всего, следует проверить легкость створочного хода. Необходимо держать под контролем данный параметр, т. к. хорошо установленные и верно отрегулированные створки ворот обязаны открываться движением пальца.

Если это далеко не так, то стоит поискать причину, которая может быть в перекосе створки, столба, плохо смазанной петле и т. п. Все перекосы необходимо сразу же устранить, т. к. все приводы должны двигаться строго по уровню, а из-за того что столб наклонен, траектория тоже отклонится от горизонта, что неблагоприятно скажется на автоматике.

После того как все недочеты были исправлены, следует приступать к монтированию на столбы автоматики. Все размеры для установки подробно изложены в прилагаемой инструкции. Желательно неукоснительно следовать всем рекомендациям завода.

РАСПАШНЫЕ ВОРОТА, КОТОРЫЕ ОТВОРЯЮТСЯ ВНУТРЬ, СВОИМИ РУКАМИ

Достаточно простая функция самоблокировки привода позволяет отказаться от применения дополнительных устройств – замков, засовов, фиксаторов.

Открывание внутрь — это классическая схема. Здесь будут уместны как линейные, так и рычажные приводы. Если вы берете за основу стальные столбы, изготовленные из швеллера либо из профилированной трубы, то наилучшим вариантом будут линейные привода CAME ATI3000. Они и стоят дешевле, и надежнее, и места меньше занимают.

Рычажной вид привода тоже будет здесь уместен, но из-за своей более высокой стоимости он реже применяется. Плохо дело, если у вас бетонные либо кирпичные колонны, а сами ворота установлены в центре такой колонны, т. е. углублены более чем на 5 см от начала столба.

В этом варианте линейный привод совсем не подойдет. Но зато рычажная автоматика может монтироваться прямо на столб, а рычаги позволят открыть ворота, которые были установлены на расстоянии до 20 см от краевой линии столба.

РАСПАШНЫЕ ВОРОТА, КОТОРЫЕ ОТКРЫВАЮТСЯ НАРУЖУ, СВОИМИ РУКАМИ

Здесь лучше применять линейную автоматику CAME ATI5000 из-за соотношения цена-качество. Устанавливать ее следует внутри проема. Она отнимает приблизительно по 15 см с каждой стороны. Если ворота довольно узкие, то автоматика устанавливается сверху, что гарантирует беспрепятственное использование распашных ворот.

Особое внимание при монтировании автоматики для распашных ворот своими руками необходимо уделить креплению электропривода к столбу.

Зачастую делают крепление на крошащийся кирпич либо на столб в полуразрушенном состоянии. В период проведения работ привод может отвалиться с куском кирпича или столба. Если столб находится в плачевном состоянии, то следует обварить его по кругу, установить усилители.

Что дальше?

Затем нужно провести разблокировку привода, т. е. перевести его в ручной порядок, и приварить кронштейны крепления к самим воротам.

Важно! Если применяются линейные электрические приводы, при приваривании к воротам кронштейнов должен оставаться минимум 1 см хода штока. Иными словами, при целиком открытых распашных воротах должен остаться хотя бы 1 см свободного хода.

После следует проверить ход створки и параллельность в движении приводов. Если выявился недочет, то его стоит сразу исправить.

Затем выставляются упоры на закрывание или открывание.

Следующим этапом в установке автоматики своими руками для распашных ворот является подключение двигателей (3 провода для систем 220 В и 2 – для 24 В соответственно).

Необходимо поставить нужные перемычки в зависимости от выбранной модели, подшить пульты и запустить систему. В том случае, если одна створка распашных ворот движется не в ту сторону, следует поменять провода на двигателе местами, и проблема устранится.

Использование электронного блока управления для распашных ворот даёт возможность точной настройки режимов работы привода и обеспечивает коммутацию с пультами дистанционного управления.

Далее, если появится необходимость, концевые выключатели регулируются в соответствие с инструкцией.

Если концевые выключатели и приводы не входят в ваши планы, то на плате следует выставить период функционирования створки и усилие закрывания и открывания. Крайне нежелательно применять максимальное усилие, т. к. это значительно сократит срок эксплуатации автоматики распашных ворот.

Лучше всего выставить минимальное рабочее, которое позволит воротам хорошо функционировать.

Далее своими руками устанавливаются сигнальная лампа и фотоэлементы, но это по желанию. Убедительная просьба – не устанавливать фотоэлементы до того момента, пока усилия, настройки и т. п. не будут целиком отрегулированы.

Частой проблемой для устанавливающих автоматику своими руками, является неопытность. Из-за отсутствия опыта большинство умудряется в схеме подключения сделать по несколько ошибок, вследствие которых автоматика затем отказывается функционировать. Потом определить причину очень затруднительно. Известы случая когда из-за нарушений правил монтажа сервисные центры производителя отказывают в обслуживании новой автоматики, которой вы так и не успели попользоваться.

Именно поэтому следует подключать все постепенно, т. к. только в данном случае возможно будет обнаружить допущенную ошибку и быстро устранить ее. Не следует наступать на грабли – лучше вооружитесь горьким опытом тех, кто уже на них наступал.

Перед началом монтажа внимательно изучите инструкцию к приводу =!

Автоматические ворота с дистанционным управлением своими руками

Некоторые ворота достигают веса в сотни килограмм, что затрудняет, а иногда делает невозможным, их открывание вручную. Альтернативным вариантом, который несет массу преимуществ, станет монтаж привода, управляемого с пульта. Но подобные устройства обходятся в существенные суммы, поэтому стоит разобраться как сделать автоматические ворота с дистанционным управлением своими руками.

Система упростит открывание преграды владельцам частных домов и загородных участков, повысит комфорт водителя въезжающего автомобиля и увеличит уровень безопасности, позволяя управлять оборудованием из салона машины.

Виды оборудования для открывания ворот

Наибольшее распространение среди механизмов автоматических ворот получили три вида приводов:

  • линейный;
  • рычажный;
  • подземный.

Каждая конструкция имеет свои отличительные признаки, преимущества и ограничения, что определяет сферу их применения.

Линейный привод — простой и надежный механизм. Устройство состоит из зубчатого колеса, винта с резьбой и оборудования для приведения конструкции в действие. Движение обеспечивается электромеханическим двигателем или гидравлическим насосом.

Первый отличается дешевизной, но ограничен весом в 600 кг и длиной полотна не более 3 метров. Второй применяется для створок, чьи габариты превышают эти значения. Если вы планируете установить автоматические ворота с дистанционным управлением этой системы, то необходимо учесть ограничение по углу раскрытия. Значение не превышает 90°, что затрудняет въезд на территорию габаритной техники.

Рычажный привод отличается универсальностью и не имеет недостатка предыдущей системы. Конструкция базируется на трех узлах: двигателе, редукторе и системе рычагов. При поступлении сигнала электромотор передает движущий импульс на редуктор, который соединяется с рычагами, заставляя их открывать створки. К преимуществам конструкции относится угол открытия ворот в 120°, что позволяет использовать механизм в доме или гараже.

Среди минусов: ограничение в 600 кг по весу полотна и повышенная вероятность поломки оборудования. При движении основная нагрузка приходится на рычаг, который сильнее других деталей подвержен износу.

Подземный привод является специализированной разновидностью рычажного механизма. Главное отличие — скрытый монтаж в герметичной коробке, которая устанавливается под опорами ворот. Снаружи оставляется только подвижная часть, которая приводит створки в движение. Подобные механизмы прочно занимают рыночную нишу, где важно сохранить общее оформление, спрятав привод. По техническим характеристикам конструкция занимает середину между двумя другими вариантами: угол открытия — 110°, максимальный вес створок до 900 кг при длине не более 5-и метров.

Продукция компании Comunello

Если планируется автоматические ворота с дистанционным управлением устанавливать своими руками, то профессионалы рекомендуют обратить внимание на итальянский бренд Comunello, способный составить достойную конкуренцию популярным товарам производства Came, Nice, Doorhan, Hormann, Alutech.

Отличительной особенностью товарной марки является полный цикл производства в Италии. Автоматика разрабатывается и изготавливается в соответствии с европейскими стандартами, что определяет ее высокое качество и продолжительность эксплуатации. Товары компании Comunello характеризуются следующими преимуществами:

  • Корпус механизма изготавливается из покрытого полимером алюминия для защиты от химических, атмосферных и других типов воздействия;
  • Подвижные элементы системы производятся из прочного сплава, что увеличивает их устойчивость к механической нагрузке;
  • Электрические соединения оборудованы герметичной защитой от влаги;
  • В наличии различные типы конструкций для создания оптимальной системы для конкретных условий применения.

Простота устройства обеспечивает установку автоматических ворот своими руками без специализированных знаний или умений.

Откатные ворота

Оптимальным вариантом для монтажа на прямых участках заборов являются откатные ворота. Они позволяют рационально использовать рабочее пространство, занимают немного места и требуют минимального количества дополнительного оборудования.

Принцип работы

Принцип работы устройства основывается на движении створок по направляющей балке при помощи установленных роликов или зубчатой шестерни. Вращающийся ролик может быть смонтирован в нижней или верхней части. В зависимости от местоположения балки относительно подвижного элемента, веса, длины и высоты створок различают подвесные, консольные и рельсовые ворота. Каждая конструкция имеет свои особенности, но все они позволяют открыть полотно в горизонтальной плоскости, экономя место.

Конструкция

Откатные автоматические ворота с дистанционным управлением состоят из следующих частей:

  • Зубчатая рейка. Крепится к полотну ворот, обеспечивая движение створки;
  • Концевой выключатель. Монтируется на рейке, ограничивая ширину открытия;
  • Электрический или гидравлический привод. Обеспечивает движение ворот в обе стороны;
  • Блок управления. Передает сигнал мотору о начале движения;
  • Два фотоэлемента, между которыми находится инфракрасный луч. При пересечении линии створка не закрывается;
  • Антенна, приемник и дистанционный пульт. Входят в систему приема-передачи управляющих оборудованием сигналов;
  • Разветвительная коробка. Соединяет несколько электрических магистралей, которые обеспечивают механизмы энергией;
  • Ключ для проводного управления. Монтируется на посту охраны, позволяет закрыть или открыть створку без пульта.

Сборка

Монтаж автоматических ворот с пультом своими руками начинается с подготовительных работ. Сюда входит предварительный расчет стоимости оборудования и инструментов, определение габаритов и составление чертежей конструкции. Обустраивается фундамент и прокладывается кабель питания, собирается каркас ворот и устанавливается роликовая система, монтируется выдвижное полотно, навешивается фурнитура, автоматический привод и другое функциональное оборудование. После сборки система регулируется, проверяется плавность хода, скорость реакции механизмов.

Распашные ворота

Принцип работы распашных ворот зависит от конструкции открывающего устройства. В линейных электромеханических двигателях редуктор преобразовывает энергию от мотора и посылает на активный элемент посредством червячной передачи. В гидравлических устройствах двигатель заменяется насосом, а редуктор — запирающей гайкой и цилиндром. В рычажном типе движение обеспечивает специальный вращающийся стержень.

Конструкция

В оборудование для распашных ворот входят следующие части:

  • Приводы, которые отвечают за движения створок;
  • Блок управления, обрабатывающий поступающий сигнал и запускающий автоматику;
  • Антенна для приема передач;
  • Пульт дистанционного управления;
  • Две пары фотоэлементов для ограничения степени открытия полотна и остановки движения створ при пересечении луча.

Сборка

Для установки на распашные автоматические ворота с дистанционным управлением оборудования и фурнитуры своими руками потребуется проделать большую работу. Подготавливается фундамент опорных столбов и связующего основания, выкапывается траншея для прокладки электрического кабеля, монтируются накладки и несущие элементы для подвешивания створок, собирается каркас ворот. После этого устанавливаются узлы автоматического оборудования, конструкция собирается и проверяется, при необходимости регулируется, чтобы исключить перекосы и обеспечить долгий срок эксплуатации.

Профессиональная установка автоматических систем

Далеко не каждый человек способен автоматические ворота смонтировать своими руками. Земляные и сварочные работы, соединение и настройка электрических элементов, калибровка собранной конструкции требуют специализированных навыков и опыта, которыми обладает далеко не каждый. Чтобы получить автоматику, которая правильно функционирует, избежать лишних расходов на устранение ошибок монтажа или покупку вышедших из строя узлов, необходимо обращаться к профессионалам.

Компания «Группа мастеров» предлагает свои услуги. Обращаясь к нам, вы получите высокое качество работы, исполнение заказа в установленный срок и низкую стоимость, что позволит существенно сэкономить на заказе автоматических ворот.


изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

  • при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
  • крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
  • крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

  • если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
  • при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
  • если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

  • обшивка для створок, опорные трубы;
  • арматура для создания ребер жесткости;
  • труба из профиля либо квадрат из металла под каркас конструкции;
  • грунт, материал для покраски;
  • шпингалет, фиксаторы или механизмы затвора;
  • петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

  • строительный шнур из капрона;
  • аппарат для сварки;
  • молот;
  • шуруповерт или дрель;
  • электрическая болгарка;
  • специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

  • монтаж стоек для навешивания полотна;
  • создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

  • профильной трубы;
  • столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
  • кирпича или натурального камня.
  • деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

  • забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
  • бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

  • если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
  • глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
  • создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
  • затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
  • забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
  • чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

  • подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
  • рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
  • при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
  • чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
  • шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

Монтаж столбов для распашных ворот

Вы наверняка видели ворота установленные красиво и ровно, и кособокие кривые конструкции. Самое интересное, когда ровно установленные ворота кривятся через год-два и перестают закрываться. А бригады, которая это наделала, разумеется уже и след простыл.

Мы поделимся с Вами методом, хоть и не самым дешевым и простым, но надёжным. По крайней мере, наши клиенты довольны и рекламаций за все годы не было.

Подготовка траншеи под фундамент

К этому этапу Вам нужно определиться с тем какие у вас будут ворота – распашные или откатные. Ворота вы можете заказать  у нас, и имея предварительно чертеж с размерами – заниматься фундаментом или, а можете собрать сами (размеры требуется точно выдержать).

Лучшим решением, по нашему опыту, будет устанавливать ворота сразу в единую плиту. Траншея для этого должна быть шириной 0,5м и длиной больше, чем ширина ворот на 0,5м. В условия центральной части России с пучинистыми грунтами траншея должна быть глубже 1,8м  (Москва и М .О.), а если грунты непучинистые , то вполне достаточно достаточно 1,2 метра.

Перед заливкой обязательно засыпаем песчанно гравийную подушку толщиной 20-30 сантиметров. Всю конструкцию готовим заранее непосредственно на вашем участке, чтобы уменьшить расходы на транспортировку.

Установка несущей конструкции:

Чтобы конструкция не проваливалась в яму, перед установкой, на уровне земли на  несущие столбы надо приварить по два отрезка профиля или трубы перпендикулярно. Длина отрезков должна быть больше ширины траншеи.

После того, как удерживающие профиля буду надежно приварены, приступаем к установке. Конструкцию ставим в траншею, и отрезки металла придадут им дополнительную устойчивость во время установки.

Наступает черед контроля и выравнивания. Вооружаемся строительным уровнем-ватерпасом или водяным уровнем и выставляем ворота строго по вертикали и горизонтали. Проверяем, и заливаем полностью нашу траншею бетоном. Если есть возможность, то бетон лучше армировать (используйте сетку или арматуру) на всю длину траншеи между столбами.

Через 2 недели бетон наберёт полную прочность и можно или отделывать несущие столбы камнем или кирпичем, или устанавливать сами ворота.

Поскольку мы все правильно сделали, но на природу влиять не можем, фундамент может незначительно плавать от воздействия пучинистых грунтов. Но наш фундамент – единая конструкция, и ворота все равно будут открываться и закрываться без “закусываний” и перекоса.

Используя наш опыт, описанный выше, Вы установите ворота своими руками с результатом профессионалов. Главное, что результатом будет надежная конструкция, которая простоят не просто долго, а очень-очень долго. Удачи!



Несущие профили минимум 120*120*5мм (если обкладываем кирпичем, то 80*80*3мм). Арматура 12-16мм.  Усиливаюшая лага или швеллер 100мм (при столбах 120) или труба 80*80*3мм. Бетон от М250 и выше.

Как сделать монтаж гаражных ворот своими руками

Многие автомобилисты предпочитают все строительные и организационные вопросы касательно своего гаража решать самостоятельно: начиная от утепления и заканчивая установкой систем отопления. Самостоятельная работа позволяет сэкономить средства и сделать ворота такими как видите именно вы.

В этой статье мы поможем разобраться с тем как произвести монтаж гаражных ворот своими руками. Ворота для гаража зачастую сложно поставить самостоятельно, так как они имеют большой вес и физически один человек неспособен их установить. Ниже мы расскажем о способах и альтернативных вариантах установки ворот:

  1. Какие бывают ворота?
  2. Как монтируются ворота в зависимости от типа?

Виды гаражных ворот

Способы и средства установки ворот для гаража будут отличаться в зависимости от типа ворот. Поэтому прежде чем рассказывать об установке, стоит разобраться какими бывают гаражные ворота и об их особенностях.

Распашные

Распашные ворота – самый распространенный тип ворот. Это обусловлено невысокой стоимостью конструкции и тем, что ее можно собрать своими руками. Чаще всего такие ворота изготавливаются из железа. Несмотря на очевидные преимущества распашной тип ворот имеет и свои недостатки. Во-первых, перед распашными воротами должно оставаться достаточное пространство для их полноценного открытия. На небольших участках это не всегда возможно. Во-вторых, ворота из железа требуют обязательного утепления, иначе в холодное время года гараж будет промерзать.

Секционные

Такие ворота устанавливаются в случаях, когда пространство перед гаражом ограничено и распашные ворота установить невозможно. Конструкция секционных ворот представляет собой несколько панелей, которые соединены шарнирами. При открытии ворота складываются гармошкой, что значительно экономит пространство перед гаражом. В зависимости от удобства владельца, секционные ворота могут подниматься вверх или сдвигаться в сторону.

  • Поворотно-подъемные

Такой тип ворот представляет собой цельное полотно, которое поднимается вверх и в открытом виде располагается параллельно полу. Поворотно-подъемные ворота, как правило, работают на автоматике (от электричества). Они популярны благодаря своей надежности, так как тяжелые поднимающиеся только вверх ворота взломать довольно сложно.

Откатные ворота представляют собой цельный лист металла, установленный на рейку вверху или внизу (или и там, и там). Благодаря автоматической системе они по рейке сдвигаются в сторону. Откатные ворота могут состоять как из одной створки, так и из двух, раздвигающихся в разные стороны.

Монтаж гаражных ворот своими руками

Установка гаражных ворот – задача не простая, особенно если вы делаете это впервые. В этом разделе мы подробно расскажем об установке наиболее популярных типов ворот. Обратите внимание, что монтаж гаражных ворот – это физически тяжелый и довольно трудоемкий процесс, поэтому вам может понадобиться помощник.

Монтаж распашных ворот

Как уже было сказано, распашные ворота – наиболее распространенный ворот и их довольно часто делают самостоятельно. Конструкция довольно проста: на металлическую раму, которая вмонтирована в дверной проем, навешивают металлические створки.

Сварная рама представляет собой конструкцию из профилей или уголков, размещенных по периметру гаражного проема. Она может быть двух видов:

  • одинарная;
  • двойная (используется, если полотно створок сильно тяжелое и требуется укрепленная конструкция).
Этапы работ:
  1. В проем устанавливается сварная рама. К телу гаража она крепится с помощью анкеров. Боковые стороны должны быть строго вертикальными и параллельными друг другу. Соответственно верхняя и нижняя стороны горизонтальны и параллельны.
  2. К раме на нужной высоте привариваются петли: по две с боковых сторон. Петли должны быть расположены таким образом, чтоб при открывании и закрытии ворота не подвергались деформации.
  3. На петли навешиваются створки.
  4. Устанавливается фурнитура: автоматика (если предусмотрена), замки.

Как видите, монтаж распашных ворот прост и понятен. Проблема обычно состоит в сложности установки створок на петли из-за их тяжести, но вдвоем с этой задачей справиться вполне возможно.

Видео о распашных воротах:

Монтаж секционных ворот

Установка секционных ворот представляет собой следующие этапы:

  1. 1.
    Производится сборка рамы ворот.

Верхняя часть рамы формируется с помощью ригелей (для этого чаще всего используют изогнутую балку или вертикальные направляющие). Верх ригеля фиксируется болтами. Нижняя часть рамы формируется С-образным профилем – это предотвратит перекос рамы. Собранная конструкция закрепляется в проеме ворот с помощью болтов.

  1. 2. Монтаж остальных частей рамы.

Установленная рама проверяется на наличие отклонений и перекосов, если их нет, то производится установка вертикальных направляющих. Они монтируются с помощью болтов, а к потолку крепятся уголками.

  1. 3. Установка полотна

Производится установка правосторонних и левосторонних роликовых держателей. И уже на них производится монтаж полотна ворот. Оно может быть как цельным, так и состоящим из отдельных панелей.

Тонкости монтажа секционных ворот из отдельных панелей:
  • Установка панелей производится по одной в проеме гаража.
  • По обеим сторонам каждой панели необходимо закрепить ролик.
  • Когда будет установлена последняя секция, панели нужно скрепить между собой.

Видео о секционных воротах:

Монтаж откатных гаражных ворот

Для стабильной работы откатные ворота должны иметь довольно жесткую конструкцию. Небольшая деформация даже в одном месте может привести к ухудшению работы или поломки вей конструкции.

Установка откатных ворот состоит из следующих этапов:

  1. 1. Фундамент

Для жесткости конструкции необходимо сделать заливку основания ворот бетоном. В бетоне устанавливается швеллер, на который после высыхания устанавливаются ролики.

  1. 2.
    Установка верхнего ролика

Вверху проема монтируется еще один швеллер с роликами. Обратите внимание, что для бесперебойной работы ворот, он должен быть установлен крепко.

  1. 3. Монтаж ворот

На ролики устанавливается полотно, с предварительно вмонтированными в него рейками для движения.

  1. 4. Установка автоматики и дополнительных систем.

Видео об откатных воротах:

Установка откатных ворот не так проста, как может показаться на первый взгляд. Если вы не уверенны, что сможете сделать все работы своими руками качественно, то лучше пригласить специалистов.

На монтаж гаражных ворот самостоятельно решается не каждый. Если вы все-таки выбрали этот путь, то главное – аккуратность. Даже если раньше вы никогда не занимались установкой ворот своими руками, тщательно соблюдая инструкции и внимательно относясь к деталям, вы сможете это сделать. Каждый гаражник может гордиться собственноручно смонтированными воротами.

Установка распашных ворот своими руками: выбор материалов и сборка

Несмотря на существование множества современных и технических новых конструкций, люди используют распашные ворота на протяжении веков. Изготовление и установка распашных ворот своими руками не очень трудоемкий процесс, он отработан и проверен столетиями. Меняются лишь материалы и инструменты, которыми их делают.

Распашные ворота

Эксплуатационные качества распахивающихся ворот

К положительным качествам относятся:

  • Не сложность конструкции.
  • Отсутствие специальных навыков при сборке.
  • Небольшие материальные затраты.
  • Длительность срока эксплуатации.

К недостаткам эксплуатации относятся:

  • Необходимость достаточно большой площади свободного места для распахивания воротных панелей.
  • Во время зимних снежных заносов необходимость расчистки территории от снега.
  • Недостатки не слишком значительные, они мало влияют на популярность таких ворот.

Необходимые принадлежности для создания ворот

Главное для работы иметь все необходимые материалы и хорошие инструменты. В процессе изготовления и установке следует обязательно соблюдать ТБ и пользоваться устройствами, обеспечивающими безопасность выполнения работ, таких как сварка или резка металла.

Материалы, идущие на изготовление ворот

В основном ворота изготавливаются из профнастила, реже — из дерева. Предлагаем перечень материалов, идущих на строительство ворот:

  • Профилированные листы.
  • Листовая сталь.
  • Профильные трубы разного сечения для каркаса и воротных столбов.
  • Доски для опалубки при заливке фундамента.
  • Петли для навешивания створок.
  • Петли для навесного замка.
  • Шпингалеты и стопоры.
  • Цемент и песок.
  • Ёмкость и раствор бетона.
  • Камни или кирпичи.
  • Листы рубероида.
  • Грунтовка и краска или эмаль.

Инструменты для сборки панелей

Для всего процесса создания ворот потребуются:

  1. Рулетка, строительный уровень, карандаш.
  2. Аппарат для сварочных работ.
  3. Набор гаечных ключей и отвёрток.
  4. Дрель и шлифмашина или «болгарка».
  5. Саморезы или заклёпки с клещами.
  6. Аккумуляторный шуруповерт.

Процесс установки воротных опор

Способы установки столбов:

  1. Вбивание в грунт.
  2. Вбивание и бетонирование.
  3. Бетонирование от основания.
  4. Бутование щебнем.

Виды установки столбов

Опорные воротные столбы можно сделать собственными руками из твердых пород дерева, бетонных или металлических профильных труб, имеющих сечение не менее 10 см. Трубы можно обложить камнем или кирпичом. Каркасная труба в кирпичном или каменном столбе должна иметь приваренные к ней закладные для крепления навесных петель для воротных створ.

Столбы в последнее время почти перестали делать из дерева. А все другие устанавливаются при помощи металлического стояка. Чтобы опорные столбы надежно закрепились в земле, их укрепляют арматурой, которую для лучшего равновесия иногда приваривают виде двух кусков арматуры, соединенных крест-накрест. К стойкам, пока они не установлены в землю, следует приварить навесные петли для воротных панелей.

Бетонирование опор

После этого приступают к установке и бетонированию опор. Для этого выкапывают ямы под столбы, и устанавливают их согласно схеме.

Правильное бетонирование опорного столба

Таким образом, чередуя щебень, бетон, арматуру, камни и снова щебень, арматуру и бетон, заливают столбы. Следует контролировать, чтобы бетонирование столба прошло правильно и строго вертикально.

Заливка бетона прекращается, когда уровень раствора дойдет до поверхности земли или до края опалубки. Разница в установке столбов состоит только в том, что навесные петли на опорах должны быть направлены друг на друга.

В процессе бетонирования необходимо постоянно контролировать вертикальность стоек и равность уровня высоты.

Независимо от материала, опорные столбы будут готовы к продолжению монтажа створ через 28 суток. Именно за это время бетон обретёт нужную прочность. Однако на практике в раствор добавляют компоненты, которые убыстряют срок затвердения, и воротные панели, бывает, монтируют уже через 7 дней.

Сборка каркасов панелей распахивающихся ворот

Схема распашных ворот

Сборку и сварку обычно проводят в следующей последовательности:

  • Составляется чертёж конструкции ворот с указанием размеров воротных панелей.
  • Разрезаются профильные трубы в соответствии с отмеренными размерами.
  • Все детали раскладываются на ровной поверхности в форме каркаса.
  • Детали прихватываются между собой сваркой.
  • Детали подгоняются, чтобы получился четкий прямоугольник.
  • Все стыки качественно провариваются.
  • Угловые стыки усиливаются накладками в форме прямоугольников из листовой стали, приваренными к рамам каркаса.

Углы рам створок должны находиться в одной плоскости, и для этого во внутреннее пространство рам размещают рёбра жесткости, приваренные из уголка или профиля. Иногда делают двойные рамы, тогда при обшивке материал створок укладывается внутри стальной рамы, что придаёт дополнительную прочность воротам.

Готовый каркас покрывают грунтовкой, оберегающей сталь от коррозии. После полного высыхания покрывают краской или эмалью двойным слоем. Каждый слой должен полностью высохнуть. Окрашивание лучше производить краскопультом, это позволит прокрасить труднодоступные для кисточки места.

Распашные ворота с двойной рамой

К бокам рам приваривают или крепят на болтах массивные петли, которые должны свободно выдерживать конструкцию. Обычно на створку достаточно двух петель.

Внимание! Места накладывания сварочных швов должны быть очищены перед сваркой для устранения возможности появления ржавчины изнутри шва.

Воротные навесные петли

Напоминаем, что к воротному столбу приваривается та часть петли, на которой находится штырь, а вторая часть — к каркасу. Воротные панели должны двигаться плавно и бесшумно, но не должны двигаться произвольно. Для этого некоторые умельцы устанавливают подшипниковые петли или специальные бронзовые втулки. Такая точная установка ворот особенно важна, если имеются намерения в будущем установить автоматические приводы на воротные панели.

Сборка распахивающихся ворот

На изготовленный каркас устанавливают замки, щеколды, и другие конструкции для запирания. Все дополнительные элементы также устанавливаются без перекосов, и должны находиться в одной плоскости. Повреждённая покраска и новые швы обрабатываются и прокрашиваются.

Затем приступают к креплению обшивки каркаса профнастилом или другим выбранным материалом. Листы закрепляются специальными клещами и заклепками. Часто лист к каркасу крепят шурупами-саморезами для металла. Это происходит быстро и удобно, поэтому этот способ используется очень часто.

После завершения обшивки производится установка распашных ворот. Готовые створки навешиваются на воротные опоры, и тщательно контролируется качество движения панелей ворот, в это же время в земле или дорожном покрытии устанавливаются места фиксации створ в распахнутом и закрытом состоянии. Проверяется мягкость хода и плотность стыковки воротных рам, одинаковая удаленность от земли во всём воротном проёме, надежность работы замков, щеколд, засов и стопоров.

Распашные кованые ворота с профнастилом

Выявленные недочеты рекомендуется сразу устранить, небольшая погрешность при последующей эксплуатации может привести к повреждению и вынужденному ремонту. Правильно построенные распахивающиеся ворота исправно служат своим хозяевам многие десятилетия.

Монтаж распашных ворот

Источник: http://rusograda.ru/vorota/ustanovka-raspashnyx-vorot-svoimi-rukami

Автоматические распашные ворота своими руками стр.

Хотите установить свои автоматические распашные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических распашных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ряд комплектов Easy Gate по настолько низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. У нас также есть ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой.Размеры будут зависеть от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя
Упоры для ворот
Готовность к включению и программированию.

Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. Есть просто сотни способов повесить распашные ворота, поэтому мы сосредоточимся здесь на типовой установке, допускающей автоматизацию.У любых распашных ворот есть только несколько ключевых частей, которые требуют внимания — стойки, ворота и петли. Конечно, в разделе автоматизации есть еще много соображений, но на данный момент мы сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ворот. У вас могут быть существующие кирпичные или бетонные опоры или, возможно, между двумя стенами. В противном случае вам нужно будет разрешить установку столбов или опор.

Если вы устанавливаете новые столбы, я бы посоветовал использовать квадрат 100 мм или 125 x 75 в качестве подходящего размера, а при бетонировании в землю — минимум 600 мм в бетоне с прикрепленными опорами. (См. Раздел о последующей установке). Обратите внимание, что при выборе поста необходимо учитывать, какое место требуется для вашего двигателя. Некоторым двигателям потребуется 125 мм, предлагаемый более широкой стойкой.

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1. Ширина проема между двумя столбами или опорами. 2. Из этого вы должны сделать вычеты, чтобы учесть зазоры. В приведенном выше примере у меня ширина проема 3200 мм, и я хочу установить пару автоматических распашных ворот. Я проверил, и мои моторы идеально подходят для стоек 100 мм. Поэтому мои расчеты будут такими —

3200 ширина проема меньше 200 мм для двух столбов оставляет мне 3000 мм.
3000 мм меньше 150 мм для петель (я выбрал «большие петли», которым требуется 75 мм на каждую сторону).Остается 2850 мм.
2850 мм минус 20 мм зазор в центре двух ворот оставляет мне 2830 мм
2830 мм, разделенное пополам, дает мне по 1415 мм в качестве ширины ворот.

Ваш филиал Automatic Solutions поможет вам выбрать петли, двигатели и т. Д. И посоветует необходимые вычеты. Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

3. Теперь вам нужна высота. В приведенном выше примере мне нужна готовая высота 1800 мм. Мой центральный упор для моих ворот требует минимального зазора 20 мм и максимум 40 мм.Я вычту 25 мм из моих 1800 и сделаю свои ворота высотой 1775 мм. Кстати, исходя из этого, я могу сделать свои стойки длиной 2700 мм (1800 мм плюс 900 мм в бетон), если, конечно, я не привинчу свои стойки к стене, и в этом случае я разрежу их на длину 1800 мм.

Установка мотора. У каждого двигателя будет немного другой метод установки и размеры, но есть ряд ключевых моментов, которые следует учитывать при рассмотрении вопроса о установке вашего двигателя.

Если ваш двигатель может качаться от центра ворот по вертикали, это будет лучше, чем от низа.Помимо простого механического преимущества, он удерживает его от земли, куда легко проникает грязь и пыль. Кронштейн, установленный на стойке, можно закрепить разными способами. Сварка популярна, хотя мы предпочитаем использовать винты или болты. Предполагая, что вы использовали разумную толщину для своего столба (3 мм), тексы будут отлично держаться при нормальной работе, но, по всей вероятности, будут сдвигаться, если приложить избыточное усилие, сохраняя любой ущерб вашему двигателю и позволяя легко установить. Кронштейн ворот, возможно, потребуется приварить или закрепить болтами, так как в этом месте требуется большое давление.Используйте винты tek для установки и проверки. Если результат вас устраивает, приваривайте или болтайте.

Остановки для ворот . Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На одинарных распашных воротах это обычно означает надежную остановку открывания, и часто электрический замок для ворот обеспечивает остановку закрывания. Двойные ворота немного сложнее, так как теперь нам нужны две остановки открывания и центральная остановка. Не поддавайтесь соблазну использовать встроенные моторные ограничители вместо надежно установленных ограничителей ворот.Встроенные устройства нормально работают на небольших воротах открытой конструкции в качестве остановки открывания, но не вызывают ничего, кроме разочарования, поскольку останавливают закрытие. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание и все остальные подключения были выполнены. Мое простое предложение состоит в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и чтобы у вас были установлены все необходимые петли, пока вы не запрограммируете и не запустите ворота.Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.

Установите автоматические ворота на проезжей части (5 простых шагов)

Если у вас есть закрытый подъезд к дому или на работе, вы знаете, как раздражает и неудобно выходить из машины и открывать ворота, чтобы проехать на свою собственность, только для того, чтобы затем выйти из машины и закрыть ворота. Это неудобство только усугубляется в суровых погодных условиях.Если вам нужна безопасность для вашей собственности, стоит установить автоматические ворота на подъездной дорожке. На заводе Vulcan Metal Works мы продаем и устанавливаем широкий спектр автоматических ворот, и мы можем помочь вам убедиться, что ваши ворота установлены правильно.

Установка автоматических ворот может быть сложной в зависимости от механизма, который вы пытаетесь установить, и от того, как ваши ворота предназначены для открытия. Автоматические открыватели для распашных ворот, как правило, проще установить, чем для раздвижных или вертикально-поворотных ворот.Более сложные автоматические ворота должны устанавливаться только профессионалом, чтобы ваши ворота были безопасными и функциональными. Если у вас уже есть распашные ворота и вы превращаете их в автоматические ворота, важно убедиться, что ваши ворота уже легко открываются и закрываются, поскольку система открывания ворот будет работать только так же, как и сами ворота.

Шаги по установке автоматических ворот:

1. Подготовьте ворота к автоматизации

Убедитесь, что ворота свободно и равномерно качаются на петлях. Если есть какие-либо препятствия или если радиус поворота ворот неровный, автоматический открыватель ворот может быть поврежден. Если ворота устанавливаются одновременно с устройством открывания ворот, убедитесь, что кронштейн рычага устройства открытия установлен в нужной точке ворот в соответствии с инструкциями устройства открывания ворот.

2. Установите опорные скобы

Ваш автоматический открыватель ворот будет иметь опорные скобы, к которым крепится механизм. Используйте прилагаемое оборудование для установки этих кронштейнов и убедитесь, что они установлены на уровне стойки.Для установки кронштейнов может потребоваться снятие ворот.

3. Установите калитку.

Повесьте калитку на петли на стойку, если она еще не установлена. Убедитесь, что он качается равномерно и не заедает ни в одной точке радиуса поворота.

4. Установите рычаг сошника.

Присоедините рычаг сошника к кронштейну стойки, а затем прикрепите его к кронштейну ворот с воротами в закрытом положении. Рычаг открывателя должен быть на одном уровне с воротами.

5.Установите электронные системы

Электроника для вашего автоматического открывателя ворот будет различаться в зависимости от типа используемой системы. Убедитесь, что вы знаете тип источника питания для системы, прежде чем приступить к работе, чтобы убедиться, что у вас есть место для установки батареи, удлинителя или солнечной панели. Проконсультируйтесь с электриком или опытным установщиком ворот, чтобы безопасно выполнить эту часть работы.

Поскольку автоматические ворота могут быть довольно сложными в установке, многие люди предпочитают обращаться к профессиональным специалистам по фехтованию и воротам.Если вы хотите узнать больше о том, как установить автоматические ворота, или если вы заинтересованы в одном из наших защитных барьеров, свяжитесь с Vulcan Metal Works по телефону 604-862-5378 или отправив нам запрос на нашем веб-сайте.

Электрический открыватель для одинарных распашных ворот SW-4000XLS DIY- Сварщик или электрик не требуются

SW-4000XLS предназначен для одинарных распашных ворот на 1000 фунтов и 20 футов каждая створка. Pro Heavy Duty — Сделай сам, ЭЛЕКТРИКА или СВАРОЧНИКА НЕ ТРЕБУЮТСЯ. Низковольтный привод распашных ворот, разработанный для трубчатых стальных, виниловых, деревянных или декоративных ворот для жилых, сельскохозяйственных и коммерческих помещений.SW-4000XLS предназначен для одинарных распашных ворот. Эта модель обеспечивает быстрое открытие / закрытие всего за 18 секунд. Эта система способна адресовать односемейные резиденции или многосемейные комплексы до 20 семей, а также аналогичные коммерческие приложения. Значительное улучшение без увеличения цены по сравнению с предыдущей моделью. Система на 12 вольт, для установки не требуется электрика. Ворота будут работать при отключении электроэнергии. Быстрая и простая установка, с удобными для пользователя инструкциями. «The Shadow» разработан, чтобы гармонировать с вашими воротами. Зарядное устройство для солнечных панелей, доступное для удаленных мест. 20 футов в длину и весом до 1000 фунтов.каждая створка при соблюдении всех надлежащих процедур установки. Примечание. Петли на шарикоподшипниках следует использовать на всех воротах весом более 250 фунтов (113,4 кг). Может работать от 100 до 150 циклов затвора в часы пик, в зависимости от размера и веса затвора (см. Ссылку на таблицу циклов ниже) Блок управления может быть установлен в защищенной зоне вдали от приемника (могут потребоваться более длинные кабели) Размеры блока управления 18-1 / 2 дюйма высотой x 14-1 / 4 дюйма шириной x 7-1 / 2 дюйма глубиной Приемник с антенной и 10-футовым кабелем может быть размещен в наиболее удобном месте для приема сигнала Может управляться дистанционным передатчиком, цифровой клавиатурой, кнопкой или Комбинация Полные системы, способные «добавить готовую» плату управления для тяжелых условий эксплуатации, включают регулируемое обнаружение препятствий, последовательность ворот и настройки автоматического закрытия (0-120 секунд) Возможность большого цикла с истинным плавным запуском и остановкой Пакет с полным доступом включает аккумулятор, радиоприемник , входной преобразователь, трансформатор переменного тока и все необходимое монтажное оборудование для стандартной установки Может работать как «открывать нажатием» или «открывать при нажатии» (укажите при заказе — требуется дополнительное оборудование для открывания нажатием) Сертификат UL для классов I, II , III и IV. Система сертифицирована на соответствие стандарту UL 325, 5-е издание. На замену деталей распространяется двухлетняя ограниченная гарантия. ЛЕГКО СОБЛЮДАЙТЕ ТАБЛИЦУ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ ПО НОМЕРАМ НА ЧЕРТЕЖЕ И СПИСКЕ ПРОДУКЦИИ
1-Transmitter | 2-универсальный ресивер | 3-Внутренняя базовая станция внутренней связи | 4-беспроводной домофон / клавиатура | 5-цифровая клавиатура | Пьедестал с 6 клавишами и внутренней связью | Датчик транспортного средства с 7 подъездными путями | 8-петлевой детектор | 9-кнопочное управление | 10-фото лучей | 11-автоматический замок ворот | Замок для пешеходных ворот 12-Bulldog | 13-солнечные панели | 14-подъездная сигнализация | 15-Wireless Vehicle Sensor

Самостоятельная установка электрических ворот: diynz

Я сделал из них распашные ворота, с некоторой помощью.Работает отлично. По-видимому, лучше получить откатные ворота, если можно, так что это первое, что нужно выяснить, если у вас есть место для слайдера, сделайте это обязательно.

Кое-что о распашных воротах ….

Тройной контроль размеров и уровней перед заказом. Примите во внимание любые бордюры или предметы, которые могут повлиять на путь (или высоту) распашных ворот. Если у вас сложный уровень, самое время его использовать. Первоначально я думал, что смогу установить ворота на бордюр 100 мм, и они будут хорошо смотреться.Нет, выглядело дерьмо, и маленькая собачка могла выбраться из-за разницы уровней. Я закончил тем, что выбил бордюр и опустил ворота ниже, и это выглядит намного лучше … теперь нужно починить бордюр.

Во-вторых, совет может быть сукой … Мои ворота, когда они закрыты, действуют как своего рода «лестница» из-за наличия горизонтальных решеток. Это рядом с бассейном моих соседей …. уменьшена эффективная высота ограждения. Им пришлось построить более высокую секцию забора, чтобы совет был доволен после того, как я установил свои ворота 🤦‍♂️ так что просто будьте в курсе всех подобных вещей в вашей ситуации.

Если вам удастся правильно установить ворота, чтобы они поворачивались с минимальным усилием, прежде чем двигатель / плунжер приблизится к ним, то электрическое оборудование относительно простое, и вы прикладываете минимальную нагрузку на двигатель. YouTube здесь пригодился.

Не экономьте на монтажной стойке или оборудовании. Я думаю, что у меня есть винты на 150 мм, которые удерживают двигатель.

Электропитание … Эти устройства работают от 24 В переменного тока, это большой уродливый адаптер, который нужно держать где-нибудь в сухом месте, а затем проложить небольшой кабель к воротам.Подумайте о том, чтобы проложить еще один или два кабеля для камеры или осветительных приборов, пока вы это делаете. Обратите внимание, что устанавливать низковольтные устройства самостоятельно совершенно безопасно, но если вы приблизитесь к 240 В, вам нужно будет похоронить их в соответствии с определенными стандартами. В этой ситуации отлично подходит низковольтное 12-вольтовое освещение. Также вы можете пофантазировать и запустить видеодомофон или аудио … но я только что установил водонепроницаемый дверной звонок дальнего действия на Amazon. Если люди не знают кода, они просто звонят в колокольчик.

Еще одно замечание по электрике . .. Я думаю, что простое лучше.Кнопка беспроводной связи под крышкой внутри собственности, чтобы люди могли уйти. Беспроводная клавиатура на входе. И пульты в машинах. Никакого автоматического закрывания или датчиков. Откройте ворота, закройте ворота. Очень просто и меньше ошибок.

Если возникнут какие-либо вопросы, дайте мне знать

HARBOR TOWN DUAL STAR WROUGHT IRON SINGLE SWING GATE

Правильный выбор распашных ворот для подъездной дороги имеет огромное значение для стоимости вашего дома. Осознавая важность правильных ворот из кованого железа для вашей собственности, MSUSA LLC старалась производить для наших клиентов лучшие продукты по доступным ценам.Распашные ворота для проезжей части от MSUSA LLC классического дизайна — это разумный выбор для усиления домашней безопасности и дополнения эстетики вашего дома. Кроме того, они могут предложить все преимущества традиционных стальных подъездных ворот по более экономичным ценам.

Привод ворот

MSUSA LLC изготовлен из углеродистой стали и имеет порошковое покрытие, предотвращающее растрескивание, отслаивание, ржавчину или коррозию ворот. Таким образом, распашные ворота подъездной дороги MSUSA LLC могут сохранять свою красоту на протяжении многих лет.

Благодаря простому процессу сборки вы можете установить наши ворота дома с минимальными инструментами.

ОСОБЕННОСТИ:

  • Материал : Железо Сталь
  • Порошковое покрытие : Черный рельс
  • Вес: 350 фунтов
  • Размеры (ширина 12 футов) X (высота 6 футов)
  • Комплектация:
    • Стойки: (2) 9 ’4” X 4 ’’ ¼ GA Стальные трубы с крышками
    • Петли: (2) Регулируемые петли для тяжелых условий эксплуатации, приваренные к стойке, привинченной к раме
    • U Рама: 2 ”X 2” ¼ GA Стальная трубка с декоративной спиралью сверху и снизу
    • Пикеты: 16 га.¾ Стальные трубы на расстоянии 4,5 дюйма от центра до центра с чугунными наконечниками
    • Сварной орнамент из чугуна, как показано на рисунке
    • Животное Сдерживающее средство : Трубка ¾ ” x ¾” кв. 16 Ga.
    • Поворот: Вправо или влево (выбор клиента)
  • Цвет: Рельс стойкой к ржавчине для порошкового покрытия черный
  • СВАРКА НЕ ТРЕБУЕТСЯ!
  • ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ своими руками
  • Электродвигатель для жилых ворот (продается отдельно)
  • Примечание: высота ворот может варьироваться в зависимости от арки.

Установка электрических ворот своими руками | Прокатный центр

Хотите установить собственные электрические ворота?

Вы подумываете об установке собственных электрических ворот, но не уверены, насколько это просто? Или просто хотите получить несколько советов?

Хорошей отправной точкой является рассмотрение нескольких ключевых вопросов.

Компетентен ли установщик?

Если у вас нет предыдущего опыта установки большинства комплектов электрических ворот, рекомендуется использовать профессионального установщика. Однако, если вы не хотите идти по этому пути, отличной альтернативой станут комплекты для электрических ворот, сделанные своими руками.

Ассортимент комплектов электрических ворот Mhouse представляет собой фантастический ассортимент комплектов ворот с отличной ценой, простых в установке и, что более важно, безопасных комплектов ворот «Сделай сам», для установки которых не требуется установщик. Простая разводка с подключениями без полярности и клеммами с цветовой кодировкой с использованием всего 2 проводов означает, что автоматизация ворот не может быть проще. Функция автоматического программирования означает, что наиболее подходящие параметры открывания рассчитываются автоматически.

Какой комплект лучше всего подходит для моих ворот?

Прежде чем приступить к работе, как и в случае с любым комплектом электрических ворот, необходимо принять во внимание вес и длину створки ворот, а также количество операций в день. Также учтите все возможные ограничения на установку ворот, такие как ширина входа, вход на склоне, окружающая среда, т. Е. Ветрено, из какого материала и формы ворота, сколько свободного пространства у вас есть. либо за распашными воротами, либо если вы выбираете откатные ворота, достаточно ли места для открывания ворот, чтобы они могли сдвинуться назад?

Кроме того, вам необходимо учитывать состояние ваших ворот и столбов для ворот.Потому что принципиально, прежде чем устанавливать оборудование автоматизации, вам необходимо убедиться, что ворота хорошо работают вручную. Хороший совет для проверки — медленно открывайте ворота кончиками пальцев, чтобы имитировать движение автоматики.

Он свободно бегает без препятствий? Есть ли у вас место для установки ворот на столбе? Означает ли геометрия ворот и столба, что ворота смогут открываться без заедания мотора?

Провел ли я оценку риска ворот для защиты от потенциальных опасностей?

Очень важным аспектом установки комплекта электрических ворот является безопасность ворот.В комплект MHouse входит набор фотоэлементов (датчики света, которые останавливают закрытие ворот, если они обнаруживают препятствие на пути), но рекомендуется установить защитные кромки, а также фотоэлементы. Защитные кромки предохраняют от возможного сдавливания и вызывают автоматический останов, когда контактная полоса обнаруживает любой контакт.

Нужно ли мне что-нибудь еще, например, средства контроля доступа?

Хотите добавить что-нибудь еще, например, клавиатуру для передней части ворот или домофон?

Вам нужны дополнительные передатчики?

Некоторые другие моменты, которые следует учитывать

Варианты открывания ворот снаружи:

Если вы хотите иметь возможность открывать ворота снаружи, вы можете установить клавиатуру.Беспроводная клавиатура Nice (MOTXR) — отличный вариант. Они совместимы со всеми электрическими наборами ворот.

Если вам интересно, как посетители, такие как почтальон или водители доставки, получат доступ, есть несколько вариантов:

  • Установите клавиатуру — используйте код доступа, чтобы открыть ворота. Этот код можно передать другим людям, которым нужен доступ.
  • Установите кнопку «нажмите, чтобы открыть» снаружи ворот. Используя таймер, вы можете ограничить время, когда это будет работать. Вы также можете повесить кнопку открытия на внутренней стороне ворот, чтобы они могли выбраться наружу.
  • Используйте передатчик. Доступны дополнительные передатчики.
  • Установите домофон — используйте домофон, чтобы открыть ворота из домофона с клавиатурой, также будет предложена возможность использовать код доступа для входа в собственность.
  • Хотя это немного дороже, отличным вариантом является установка домофона GSM, который будет звонить на ваш мобильный телефон, чтобы вы всегда могли ответить на выход, где бы вы ни находились, пока у вас есть телефон. Затем вы можете нажать кнопку на своем телефоне, чтобы открыть ворота и предоставить доступ вашим посетителям.
  • Вы можете поставить почтовый ящик с замком за воротами
Если вам нужна помощь или совет, позвоните 0113 2016677

Как установить автоматическое устройство открывания распашных ворот, поставщик Olide

Существуют различные типы автоматических открывателей распашных ворот, которые могут обеспечить быстрое и легкое открытие и закрытие ворот каждый раз. Кроме того, процесс установки каждого открывателя распашных ворот потребует различных методов и оборудования для обеспечения правильной установки. Установка открывателя распашных ворот в ваши входные ворота может быть выполнена профессионалами, которые могут справиться с процессом установки.Тем не менее, есть некоторые открыватели ворот, которые может установить владелец. Они называются открывателями ворот своими руками, которые содержат всю основную информацию и пошаговые инструкции по процессу установки открывателя ворот.


Установка своими руками или своими руками проста, потому что все руководства и информация по правильной установке находятся под рукой. Однако есть определенный риск и проблемы, которые могут быть связаны с этим процессом, особенно если есть некоторые моменты и области, которым вы не смогли следовать.Наверное, самый безопасный и эффективный способ установки открывателя ворот — помощь профессионала. Это только обеспечит правильную работу и функционирование вашего открывателя ворот. Вот некоторые сведения, которые могут помочь вам в установке автоматического открывателя распашных ворот. Это в основном основной и правильный способ установки открывателя распашных ворот.

Перед началом установки вы должны сначала проверить, соответствует ли устройство открывания ворот размеру и весу ворот.Это связано с тем, что открыватель ворот имеет определенную производительность, если говорить о размерах и весе. Убедитесь, что обе заслонки находятся в хорошем состоянии, и осмотр перед установкой может гарантировать наилучшую работу устройства открывания ворот. Четко усвойте и изучите все инструкции, касающиеся ручного отключения и эксплуатации ворот.

Как правило, открыватели ворот предназначены только для въезда транспортных средств, поэтому необходимо предусмотреть дополнительные ворота для въезда отдельных лиц. Это сократит использование открывателя ворот.Также важно, чтобы объект или препятствия находились на безопасном расстоянии от ворот, так как это обеспечит безопасность и лучшую работу открывателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
