Топор таежный своими руками фото: Таёжный топор. Особенности, форма топора, обратный всад топорища, где купить

Красивый топор своими руками фото

Если вы проживаете в частном доме или часто отдыхаете на природе, топор обязательно войдет в число основных инструментов, которые следует всегда иметь под рукой. Находясь дома, его можно использовать для колки дров или разрубания больших костей. А на природе топор – и вовсе незаменимый инструмент, ведь он поможет и нарубить дров для костра, и сколотить простое укрытие от непогоды, и даже пригодиться в разделке дичи.

К сожалению, далеко не все инструменты, продающиеся на рынке, отличаются высоким качеством. Чтобы получить по-настоящему качественный и удобный топор, его лучше изготовить своими руками. Так вы будете уверены, что рукоятка будет удобной, а лезвие останется острым на долгое время и не подведет вас в самый ответственный момент. В этой статье мы рассмотрим не только особенности самостоятельного изготовления топоров, но и опишем основные разновидности этого инструмента, чтобы вы могли выбрать модель, максимально подходящей для ваших целей.

Виды топоров и их характеристики

На первый взгляд кажется, что особых отличий между топорами нет, хотя на самом деле они отличаются в зависимости от сферы использования (рисунок 1).

Среди основных видов различают:

  1. Колун: используется преимущественно для рубки дров. Именно этот вид топор чаще всего изготавливают самостоятельно, ведь особых навыков для этого не требуется. Отличительная особенность колуна – большой вес и конусообразная форма лезвия. Благодаря своей тяжести, инструмент отлично подходит для рубки крупных поленьев или твердых пород дерева.
  2. Столярный: обычно такой инструмент легкий и небольшой, так как его заостренное лезвие используют для точной и аккуратной работы с древесиной.
  3. Таежный: такой топор отлично подходит для охоты и выживания в дикой природе в целом, ведь с его помощью можно и нарубить дров для костра, и расчистить территорию, и построить укрытие и даже частично разделать добытую дичь.
  4. Цалда: данную модель также называют туристическим топором, ведь его форма и острота лезвия отлично подходит для расчистки территории от густых кустарников.
  5. Кухонный: отличается острым и прочным двойным лезвием, но используется исключительно для разрубания толстых костей или замороженного мяса.

Рисунок 1. Основные виды топоров: 1 – колун, 2 – столярный, 3 – таежный, 4 – туристический, 5 – кухонный

Кроме того, в качестве отдельного выделяют лесорубский топор или секиру. У него длинная рукоятка и широкое острое лезвие. Однако данный тип имеет ограниченную сферу применения, так как может использоваться исключительно для рубки деревьев.

Мы рассмотрели основные разновидности топоров лишь вкратце, но, если этой информации недостаточно, мы приведем более детальные описание основных видов, чтобы вам было проще определиться с моделью инструмента для самостоятельного изготовления.

Боевой

Боевой топор – это скорее не плотницкий или туристический инструмент, а весьма опасное оружие, которое использовалось в древние века на Руси и скандинавскими викингами (рисунок 2).

Рисунок 2. Репродукции боевых секир

В данный момент это оружие утратило свою актуальность, но для любителей исторической старины может быть интересной информация об изготовлении топора викингов, близкого к оригиналу, своими руками.

В первую очередь следует выделить интересную форму такого топора. Его лезвие немного сужается к центру и расширяется к краю. Это делали для того, чтобы топор служил и надежным оружием в бою, а хорошим помощником в быту.

Еще одна отличительная особенность данного вида – в длинной рукоятке, которая позволяла удобно держать оружие в руке и делать масштабные замахи во время боя.

Деревянный

Деревянный топор не представляет никакой ценности ни как хозяйственный инструмент, ни как оружие, ведь основное его отличие в том, что не только рукоятка, но и лезвие изготавливают из дерева. Причем, какой бы прочной не была древесина, готовый инструмент не сможет справиться ни с колкой дров, ни с разрубанием других твердых материалов (рисунок 3).

Рисунок 3. Деревянные изделия выполняют исключительно декоративные функции

Фактически, это своего рода элемент костюма определенной исторической эпохи, который может понадобиться во время маскарада или другого аналогичного мероприятия.

Однако, если вас интересует, как сделать почти настоящий топор из дерева своими руками, то мы можем уточнить, что рукоятку придется вырезать точно так же, как и для обычного инструмента, а вот лезвие придется вытесывать из прочной древесины по уже готовому шаблону. Собранную конструкцию можно украсить узора методом выжига или покраски.

Охотничий

Охотничий топор входит в список основных инструментов, которые обязательно должны входить в экипировку любого охотника. Без этого инструмента будет практически невозможно развести огонь или соорудить простое укрытие от непогоды (рисунок 4).

Основные требования, которым должен отвечать топор охотника, следующие:

  1. Компактный размер, который позволит переносить инструмент с собой на большие расстояния без особого дискомфорта.
  2. Эргономичная конструкция, позволяющая длительное время орудовать инструментов без чрезмерной усталости.
  3. Мощность и острота лезвия также являются не последними по важности параметрами.
    От остроты топора будет зависеть, насколько быстро вы сможете нарубить веток для розжига костра.

Рисунок 4. Модели для охотников

Считается, что качественный топор охотника должен весить не более 750 граммов при общей длине в 30-40 см. Однако многие любители активного отдыха на природе, учитывая недостатки таких небольших топориков, все же предпочитают брать с собой на промысел более массивные секиры, которые помогут не просто нарубить тонкие ветки, но и разрубать достаточно большие и твердые поленья.

Таежный

Из всех видов топоров таежный считается самым универсальным и незаменимым во время похода или охоты. Он обладает сравнительно небольшим весом, а колющая поверхность имеет небольшую площадь, что позволяет вогнать режущую кромку максимально глубоко даже в самую твердую древесину (рисунок 5).

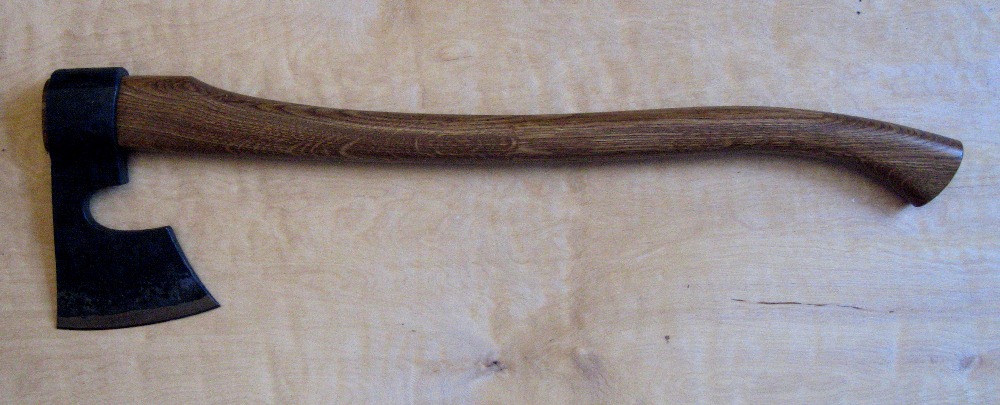

Рисунок 5. Таежная модель инструмента

Если же вы планируете заняться изготовлением таежного топора для личного пользования своими руками, вам следует учесть, что для него характерна особенная заточка лезвия. Его задний край намного меньше и тоньше, чем передний, что и обеспечивает высокие колющие характеристики инструмента.

Как изготовить топор пошагово

Опытные охотники предпочитают изготавливать топоры именно своими руками, ведь в данном случае можно создать абсолютно уникальный инструмент, адаптированный под ваши личные предпочтения и функции, которые в дальнейшем будет выполнять инструмент.

Поскольку самым качественным и универсальным считается таежный топор, мы приведем детальную инструкцию и советы по изготовлении именно данной модели.

Подбираем материалы

Первым этапом изготовления инструмента станет подбор подходящих материалов, причем не только для лезвия, но и для рукояти. В данном случае следует учитывать, что удобство дальнейшего использования напрямую будет зависеть от формы и длины ручки, поэтому рукоятку лучше делать овальной формы и слегка изогнутой.

Теоретически можно изготовить целиком металлический литой топор, а на ручку надеть резиновую накладку, которая будет предотвращать скольжение руки в процессе использования инструмента. Но все-таки лучше делать рукоятку деревянной, а лезвие – из металла.

В качестве материала для рукояти лучше использовать древесину дуба, клена, березы или ясеня, так как эти породы хорошо переносят вибрацию во время ударов по твердой поверхности. Желательно заготовить древесину еще с осени и просушить в темном месте в течение года. Если вы будете использовать сырое дерево, оно со временем усохнет и не будет прочно держаться в проушине.

Качественное лезвие топора изготовить в домашних условиях невозможно, поэтому его придется купить на рынке или в магазине строительных материалов. Выбирая заготовку, обращайте внимание на наличие маркировки ГОСТа, которая свидетельствует, что вы покупаете по-настоящему качественную сталь, а не самодельное лезвие, переплавленное из старых рельсов. Также необходимо осмотреть отверстие под рукоятку: оно должно быть конусовидной формы. Только в данном случае лезвие будет надежно держаться на ручке. Кроме того, внимательно осмотрите само лезвие: оно должно быть идеально ровным, острым и без каких-либо дефектов или зазубрин.

Готовим шаблон

Шаблон из картона понадобится в первую очередь для изготовления рукоятки. На картоне нужно нарисовать будущую ручку необходимой формы и размера, а затем перенести этот рисунок на дерево и вырезать с помощью плотницких инструментов. Благодаря такому алгоритму действий вы сможете создать рукоятку с оптимальной эргономикой (рисунок 6).

Рисунок 6. Необходимые шаблоны для изготовления инструмента своими руками

Если вас интересует, как сделать качественный таежный топор из старого двустороннего топорища, то сразу следует уточнить, что шаблон вам понадобится и в этом случае. Дело в том, что таежная секира отличается от обычной плотницкой именно по форме лезвия. Чтобы не рисковать и не придавать ему форму «на глазок», лучше сразу воспользоваться шаблоном. Тогда заготовка будет иметь оптимальную форму и размер.

Производство заготовки

Если вы купили готовую головку топора в магазине или на рынке, вам останется только прикрепить ее к рукоятке. Но, если вы предпочитаете делать заготовку по чертежам с нуля в домашних условиях, к примеру, из старого топора, вам понадобятся некоторые советы по технологии и дизайну.

Для этого необходимо сделать следующее:

  1. Взять старую голову от топора, причем желательно выбирать изделие с весом не более 1400-1600 граммов.
  2. Передний выступ лопасти необходимо спилить вровень с обухом. Именно для того, чтобы сделать точный спил и понадобится шаблон. Несмотря на то, что отклонение в 5-8 градусов считается допустимым, у настоящих таежных топоров край лезвия находится именно вровень с обухом.
  3. Заднюю часть лезвия нужно сделать слегка округлой, спилив часть металла таким образом, чтобы вся поверхность прикосновения лезвия не имела углов. Для этой цели можно использовать и обычную болгарку, но более точный спил получится на наждачном круге со средним зерном.
  4. Во внутренней части лопасти нужно выпилить небольшой полукруг, который поможет более удобно держать топор при проведении более точных работ. Кроме того, этот полукруг поможет надежно подвесить топор к ветке, а сама головка будет весить примерно на 200 граммов меньше без потери основных механических свойств топора.

Рисунок 7. Порядок изготовления лезвия

На завершающем этапе можно спилить верхние части обуха, чтобы он стал более округлым. Это поможет повысить маневренность инструмента, но, если он вас устраивает в изначальном виде, эту процедуру можно не проводить (рисунок 7).

Вытесывание топорища

Не менее важную роль в изготовлении качественного топора играет и производство его рукояти. Чтобы пользоваться инструментом было удобно, рукоятка должна иметь эргономичную форму, но при этом быть максимально простой (рисунок 8).

Изготовить ее можно следующим образом:

  1. Подготовленную высушенную древесину обтесывают параллельно волокнам. В процессе необходимо следить за тем, чтобы готовая рукоятка была немного длиннее первоначального шаблона.
  2. Верхнюю часть рукоятки, которая будет вставляться в проушник, нужно сделать немного шире, чем основную.
  3. Чтобы вырезать топорище более точно, на заготовке лучше сделать небольшие поперечные надрезы, не доходя до края ручки на 4-5 см. Это поможет быстро и легко убрать остатки древесины.

Рисунок 8. Этапы изготовления рукоятки

Все ручные переходы и углы делают с помощью стамески, а когда рукоятка будет полностью изготовлена, ее доводят наждачкой до гладкости, чтобы она была красивой.

Обработка водоотталкивающим составом

Поскольку таежный топор предполагает постоянное использование на открытом воздухе, его желательно обрабатывать специальными водоотталкивающими составами. Это поможет сохранить орудие труда от постоянного воздействия влаги и сведет к минимуму дальнейшую реставрацию рукоятки.

Для обработки рукоятки плотницкого инструмента можно использовать любой защитный состав для древесины. Все они защищают материал от гнили и порчи при постоянном воздействии повышенной влажности.

Крепление рукоятки

Когда головка и рукоятка готовы, можно приступать к непосредственной сборке частей топора. Для этого верхнюю часть ручки разрезают вдоль и поперек и нарезаем пять небольших кусочков из твердой древесины.

Берем отрез марли, вымачиваем его в смоле и отматываем ею верхнюю часть рукоятки, чтобы она лучше входила в отверстие на колющей насадке. Далее с помощью молотка рукоятку вбиваем в головку топора, а подготовленные кусочки древесины закрепляем в верхней части топорища (рисунок 9).

Рисунок 9. Этапы сборки готового изделия

Далее нужно дать конструкции подсохнуть и отрезать выступающие части деревянных брусочков. После этого насадку топора на топорище можно считать практически завершенной.

Заточка лезвия

Чтобы придать инструменту необходимую остроту, нужно провести правильную заточку топора (рисунок 10). Угол заточки напрямую зависит от того, какую работу вы планируете выполнять с помощью секиры.

Рисунок 10. Механизм заточки лезвия

К примеру, чтобы удары лезвием таежного топора были точными, заточку проводят под углом 30-35 градусов. для сравнения – топор лесоруба, предназначенный для работы с сырой древесиной, затачивают под углом 25 градусов. Как правило, для этой процедуры используют специальный точильный круг. Поскольку этот инструмент требует соблюдения осторожности, длину топорища лучше делать достаточно большой, чтобы вам было удобно держать инструмент на достаточно большой расстоянии и под углом 40-45 градусов к самому точильному кругу. При этом скорость вращения точильного круга должна быть небольшой, чтобы металл не перегревался, а заточка лезвия производилась максимально качественно.

Делаем чехол для хранения и транспортировки

Чтобы топор было удобно переносить, для него делают специальный чехол из плотной кожи или брезента (рисунок 11). Для этого достаточно создать выкройку будущего чехла и прочно сшить детали между собой. Однако, если вы собираетесь орудовать в лесу большим топором, делать для него специальный чехол нецелесообразно, и инструмент придется носить либо без дополнительной защиты, либо шить тех отдельно для лезвия.

Рисунок 11. Варианты чехлов для транспортировки

Многие охотники и любители активного отдыха на природе предпочитают именно последний вариант, так как он позволяет облегчить задачу по переноске инструмента, что исключительно важно, если вы занимались изготовлением топоров самостоятельно и готовое изделие имеет достаточно большие габариты.

Полезные советы

Профессионалы рекомендуют с особенной тщательностью подходить к выбору материалов для изготовления самодельного топора. К примеру, древесину для изготовления ручки лучше заготавливать осенью, а затем просушивать в темном месте в течение года. Но еще более прочной будущая рукоятка станет, если ее сушка будет длиться пять лет. Конечно, если у вас нет столько времени, вы вполне можете выждать и год, но тогда обработка готовой ручки водоотталкивающими составами станет обязательной.

Лезвие лучше покупать в строительных магазинах или на рынке, причем преимущество следует отдавать изделиям с маркировкой ГОСТа. Так вы будете уверены, что сталь прошла необходимую закалку, и не будет крошиться или терять остроту при рубке деревьев. Кроме того, при изготовлении топора нужно заранее определиться, для каких целей вы будете его использовать. От этого будет зависеть угол заточки лезвия, ведь топоры для рубки леса, плотницких работ или охоты отличаются именно по данному параметру.

Посмотреть, как выглядит изготовление топора своими руками на практике вы сможете в видео.

Всем привет. Спешу поделиться очередным своим топором. И если в прошлый раз я имел наглость упомянуть в названии ковку, то в этот раз я прямо скажу, ковка топора описана не будет. Пока я занимаюсь переделкой покупных топоров, но переделываю их по собственным эскизам. И так, художественная сварка топора своими руками.

Иногда, когда есть свободное время, я беру в руки альбом для рисования и рисую эскизы. Это очень удобно. А когда появляется время- воплощаю в жизнь идеи.

Название для топора – Ворон "Nevermore" – придумал мой хороший знакомый, ссылаясь на ворона из стихотворения Эдгара Аллана По. Чтож, отличное громкое название и вполне подходящее.

В работе я не использую сложного инструмента, поэтому его список совсем небольшой:

-болгарка (для основных слесарных работ)

-прямая шлиф. машинка для работы фрезами в труднодоступных местах.

Из материалов, кроме как самого топора и кусочка листового металла для шаблона, я ничего и не использовал, поэтому этот пункт в этой статье я опущу.

Всегда удобно прочувствовать геометрию и изгибы будущего топора на бумаге. Это действительно значительно облегчает работу.

Часть 1: Рисунок.

В прошлых своих описаниях работы я всегда опускал этот пункт. И, наверное, зря. Повторюсь, проработка эскиза значительно облегчает работу, поэтому уделите время и нарисуйте свою идею на бумаге. А если вы вдруг скажите, что вы не умеете рисовать и поспешите сразу приступить к работе- хм, возможно, у вас все получится, но опираясь на собственный опыт, скажу, что лучше потренироваться и немного овладеть карандашом, понять, как рисовать тени, тогда будет проще увидеть места, где стоит наваривать, а где стоит сделать выборку металла болгаркой.

Часть 2: Подготовка.

Эскиз готов. Отлично. После чего я делаю фото бумажного варианта и распечатываю его в нужном мне масштабе (тогда можно будет без особых усилий скопировать рисунок на металл) . Вырезаю канцелярским ножом рисунок. Обычно я разбиваю его на части для последовательной работы над деталями. Непосредственно для топора- ворона , я разделил рисунок на 3 части: лезвие, голова, шея.

Часть 3: Работа с лезвием.

Сперва прикладываем вырезанный эскиз лезвия к топору, обводим все маркером и вырезаем болгаркой. После чего, лучше сразу немного обработать рез и сделать его более похожим на конечный вид, так как возвращение к этой операции потом- потеря времени и отвлечение от других моментов, которых на самом деле присутствует достаточно (я вот забыл сделать глаза для ворона и вспомнил об этом лишь на финишной стадии. )

Вторым пунктом будет работа над текстурой. Я попытался нарисовать линии фломастером на лезвии, но когда я начал варить, то на линии особо не обращал внимания. Поэтому просто хаотично навариваем швы на лезвие, а после зачищаем их болгаркой. В первых работах я лишь слегка проходился фрезой по ним и по непонятным причинам мне что-то не нравилось. В этот раз я понял. Зачищать нужно так, чтобы швы слились с основным металлом лезвия, чтобы не оставалось полос от сварки и прочего, пускай даже некоторые швы станут очень тонкими или почти пропадут. Однородный рисунок смотрится значительно качественнее, поэтому смело делайте выборку во всех извилинах и углублениях.

Часть 4: Работа с головой ворона.

Теперь берем в руки часть шаблона с головой. И тут есть два способа дальнейшей работы: выпиливание голов (нам нужно их 2 для двух сторон топора) на толстом металле и обработка болгаркой его, либо вырезание шаблона на более тонком металле просто для соблюдения габаритных размеров, а после наплавка металла в нужных нам местах. В целом, результат будет одинаковый, но кому-то будет проще вырезать, кому-то наваривать, так что дерзайте.

Вырезаем шаблоны, прикладываем его к топору по месту и обвариваем по контуру. Важно понимать, что если вы вырежете шаблоны прямо по линиям эскиза, то в процессе приварки их к топору , голова ворона расползется в ширь из-за сварки, поэтому вы либо держите этот момент в голове и заранее учитываете пропорции, либо уменьшайте в масштабе шаблон, который после сварки станет похожим на эскиз.

прочно приварив шаблоны, начинаем наплавку: клюв, брови, задняя часть головы.

У нас получилась страшная наплавленная моделька, пока что далекая от готового вида. Поэтому берем болгарку, ставим зачистной круг и грубо обрабатываем голову. А потом выводим линии головы уже фрезой. На этом пока можно и остановиться на данном этапе.

Част 5: Работа с шеей ворона.

Так как шея будет обволакивать будущую ручку топора, то я подумал, что удобнее всего будет использовать трубу. Взял молоток и расплющил слегка трубу подходящего диаметра. По третьему шаблону вырезал часть шеи и приварил к основной части топора. Точно так же тут 2 варианта: либо делать шею из толстого металла и вырезать (но сгибать такой металл будет сложно) , либо наваривать, что, собственно, я и сделал. Приварил и наплавил. Слесарная обработка ровно такая же, как и в предыдущем шаге.

Часть 6: Работа над общим видом топора.

Подчищаем все неровности, устраняем косяки. Готовим топор к финишной текстуре. На этом этапе уже не должно оставаться окалины на топоре, цветов побежалости и прочего. Ровный блестящий топор. Работу над "оперением" я провел бормашинкой ( гравером ) с фрезой по металлу. Я заметил, что если сильно не прижимать фрезу, то она немного прыгает на металле, от чего линия пропила получается гуляющей , а выборка неравномерной- то что нам и нужно в наших художественных целях. Поэтому , соблюдая направление, начинаем выцарапывать оперение пока полностью не перекроем все туловище ворона. Этой же фрезой прорезаем клюв, делаем ноздри.

Часть 7: Термическая обработка топора (закалка+воронение и отпуск)

Так как мы довольно долго подвергали топор нагреву от сварки, он у нас отпустился. Я специально за кадром проверял твердость напильником и она действительно стала меньше. Поэтому восстановление свойств нам необходимо.

Закалку я производил через воду в масло. Я задался вопросом: почему именно так? В статьях в интернете нашел ответ в том, что вода остужает быстрее,чем масло, а резкая закалка полезна лишь поверхностным слоям металла. Водой мы будем закаливать режущую часть. Масло позволит сделать закалку более плавно, что избавит от внутренних напряжений. Примерно так это звучало в статьях. Закаливать сталь топора мы будем при 760 градусах. Нам повезло, именно при этой температуре стать теряет свои магнитные свойства, поэтому просто держим рядом магнит и когда сталь покраснеет, периодически проверяем ее магнитом. Перестала магнитится- отлично! Достаем топор и несем к теплой заранее подготовленной воде и окунаем кончик на пару сантиметров на 2-3 секунды, при этом постоянно шевеля им в воде, это необходимо для того, чтобы образующийся пар не отделял сталь от массы воды и не ухудшал теплоотдачу. Потом сразу окунаем полностью топор в масло. К концу процесса масло нагрелось и хорошо так загорелось и закипело. Будьте аккуратнее, не забывайте про технику безопасности и принимайте все меры по защите себя своевременно. Так же пришел к мысли, что в моем случае массы масла было не достаточно. Если бы я набрал полное ведро масла, то оно не успело бы так перегреться и разгореться.

Закалка в масле покрывает топор черным равномерным слоем пригоревшего масла- это точно нам и нужно! Наш ворон почернел и нет необходимости декорировать его красками. После закалки нужно сделать отпуск металлу, чтобы избавить его от излишних напряжений. Так как наш горн еще не успел остыть, кладем топор в него и оставляем там на часок. Вообще, отпуск нужно производить при температуре около 300 градусов, и если у вас есть печь с терморегулятором- воспользуйтесь ей ( если жена не заругает, отпустить топор можно в кухонной печи) .

После отпуска я достал топор и ободрал клюв наждачкой до бела. Топор готов.

Часть 8: Рукоятка.

Наш топор имеет сложную форму и простая рукоятка не подойдет. Придется потрудиться, чтобы подогнать ее по размеру, но я знаю, у вас все получится!

Когда рукоятка стала подходить под топор, я немного обжег огнем горелки ее до легкого обугливания, а потом простой металлической щеткой прошелся по ней. Такие действия придали покупной магазинной ручке интересный потертый жизнью вид. Забиваем топор, вставляем клин. Все, наш топор обрел свой конечный полноценный вид и готов к работе.

В отличие от других моих топоров, этот имеет легкий вес и удобную форму, так что полноценно пригоден для бытового использования. Спасибо за внимание! Надеюсь, вам понравится и ролик по изготовлению топора.

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

Иногда, когда есть свободное время, я беру в руки альбом для рисования и рисую эскизы. Это очень удобно. А когда появляется время- воплощаю в жизнь идеи.

Название для топора – Ворон "Nevermore" – придумал мой хороший знакомый, ссылаясь на ворона из стихотворения Эдгара Аллана По. Что ж, отличное громкое название и вполне подходящее.

В работе я не использую сложного инструмента, поэтому его список совсем небольшой:
-болгарка (для основных слесарных работ)
-сварка
-прямая шлиф. машинка для работы фрезами в труднодоступных местах.

Из материалов, кроме как самого топора и кусочка листового металла для шаблона, я ничего и не использовал, поэтому этот пункт в этой статье я опущу.

Всегда удобно прочувствовать геометрию и изгибы будущего топора на бумаге. Это действительно значительно облегчает работу.

Часть 1: Рисунок.
В прошлых своих описаниях работы я всегда опускал этот пункт. И, наверное, зря. Повторюсь, проработка эскиза значительно облегчает работу, поэтому уделите время и нарисуйте свою идею на бумаге. А если вы вдруг скажите, что вы не умеете рисовать и поспешите сразу приступить к работе- хм, возможно, у вас все получится, но опираясь на собственный опыт, скажу, что лучше потренироваться и немного овладеть карандашом, понять, как рисовать тени, тогда будет проще увидеть места, где стоит наваривать, а где стоит сделать выборку металла болгаркой.

Часть 2: Подготовка.
Эскиз готов. Отлично. После чего я делаю фото бумажного варианта и распечатываю его в нужном мне масштабе (тогда можно будет без особых усилий скопировать рисунок на металл) . Вырезаю канцелярским ножом рисунок. Обычно я разбиваю его на части для последовательной работы над деталями. Непосредственно для топора- ворона , я разделил рисунок на 3 части: лезвие, голова, шея.

Часть 3: Работа с лезвием.
Сперва прикладываем вырезанный эскиз лезвия к топору, обводим все маркером и вырезаем болгаркой. После чего, лучше сразу немного обработать рез и сделать его более похожим на конечный вид, так как возвращение к этой операции потом- потеря времени и отвлечение от других моментов, которых на самом деле присутствует достаточно (я вот забыл сделать глаза для ворона и вспомнил об этом лишь на финишной стадии. )

Вторым пунктом будет работа над текстурой. Я попытался нарисовать линии фломастером на лезвии, но когда я начал варить, то на линии особо не обращал внимания. Поэтому просто хаотично навариваем швы на лезвие, а после зачищаем их болгаркой. В первых работах я лишь слегка проходился фрезой по ним и по непонятным причинам мне что-то не нравилось. В этот раз я понял. Зачищать нужно так, чтобы швы слились с основным металлом лезвия, чтобы не оставалось полос от сварки и прочего, пускай даже некоторые швы станут очень тонкими или почти пропадут. Однородный рисунок смотрится значительно качественнее, поэтому смело делайте выборку во всех извилинах и углублениях.

Часть 4: Работа с головой ворона.
Теперь берем в руки часть шаблона с головой. И тут есть два способа дальнейшей работы: выпиливание голов (нам нужно их 2 для двух сторон топора) на толстом металле и обработка болгаркой его, либо вырезание шаблона на более тонком металле просто для соблюдения габаритных размеров, а после наплавка металла в нужных нам местах. В целом, результат будет одинаковый, но кому-то будет проще вырезать, кому-то наваривать, так что дерзайте.

Вырезаем шаблоны, прикладываем его к топору по месту и обвариваем по контуру. Важно понимать, что если вы вырежете шаблоны прямо по линиям эскиза, то в процессе приварки их к топору , голова ворона расползется в ширь из-за сварки, поэтому вы либо держите этот момент в голове и заранее учитываете пропорции, либо уменьшайте в масштабе шаблон, который после сварки станет похожим на эскиз.

Прочно приварив шаблоны, начинаем наплавку: клюв, брови, задняя часть головы.

У нас получилась страшная наплавленная моделька, пока что далекая от готового вида. Поэтому берем болгарку, ставим зачистной круг и грубо обрабатываем голову. А потом выводим линии головы уже фрезой. На этом пока можно и остановиться на данном этапе.

Часть 5: Работа с шеей ворона.
Так как шея будет обволакивать будущую ручку топора, то я подумал, что удобнее всего будет использовать трубу. Взял молоток и расплющил слегка трубу подходящего диаметра. По третьему шаблону вырезал часть шеи и приварил к основной части топора. Точно так же тут 2 варианта: либо делать шею из толстого металла и вырезать (но сгибать такой металл будет сложно) , либо наваривать, что, собственно, я и сделал. Приварил и наплавил. Слесарная обработка ровно такая же, как и в предыдущем шаге.

Часть 6: Работа над общим видом топора.
Подчищаем все неровности, устраняем косяки. Готовим топор к финишной текстуре. На этом этапе уже не должно оставаться окалины на топоре, цветов побежалости и прочего. Ровный блестящий топор. Работу над "оперением" я провел бормашинкой ( гравером ) с фрезой по металлу. Я заметил, что если сильно не прижимать фрезу, то она немного прыгает на металле, от чего линия пропила получается гуляющей , а выборка неравномерной- то что нам и нужно в наших художественных целях. Поэтому , соблюдая направление, начинаем выцарапывать оперение пока полностью не перекроем все туловище ворона. Этой же фрезой прорезаем клюв, делаем ноздри.

Часть 7: Термическая обработка топора (закалка+воронение и отпуск)
Так как мы довольно долго подвергали топор нагреву от сварки, он у нас отпустился. Я специально за кадром проверял твердость напильником и она действительно стала меньше. Поэтому восстановление свойств нам необходимо.

Закалку я производил через воду в масло. Я задался вопросом: почему именно так? В статьях в интернете нашел ответ в том, что вода остужает быстрее,чем масло, а резкая закалка полезна лишь поверхностным слоям металла. Водой мы будем закаливать режущую часть. Масло позволит сделать закалку более плавно, что избавит от внутренних напряжений. Примерно так это звучало в статьях. Закаливать сталь топора мы будем при 760 градусах. Нам повезло, именно при этой температуре стать теряет свои магнитные свойства, поэтому просто держим рядом магнит и когда сталь покраснеет, периодически проверяем ее магнитом. Перестала магнитится- отлично! Достаем топор и несем к теплой заранее подготовленной воде и окунаем кончик на пару сантиметров на 2-3 секунды, при этом постоянно шевеля им в воде, это необходимо для того, чтобы образующийся пар не отделял сталь от массы воды и не ухудшал теплоотдачу. Потом сразу окунаем полностью топор в масло. К концу процесса масло нагрелось и хорошо так загорелось и закипело. Будьте аккуратнее, не забывайте про технику безопасности и принимайте все меры по защите себя своевременно. Так же пришел к мысли, что в моем случае массы масла было не достаточно. Если бы я набрал полное ведро масла, то оно не успело бы так перегреться и разгореться.

Закалка в масле покрывает топор черным равномерным слоем пригоревшего масла- это точно нам и нужно! Наш ворон почернел и нет необходимости декорировать его красками. После закалки нужно сделать отпуск металлу, чтобы избавить его от излишних напряжений. Так как наш горн еще не успел остыть, кладем топор в него и оставляем там на часок. Вообще, отпуск нужно производить при температуре около 300 градусов, и если у вас есть печь с терморегулятором- воспользуйтесь ей ( если жена не заругает, отпустить топор можно в кухонной печи) .

После отпуска я достал топор и ободрал клюв наждачкой до бела. Топор готов.

Часть 8: Рукоятка.
Наш топор имеет сложную форму и простая рукоятка не подойдет. Придется потрудиться, чтобы подогнать ее по размеру, но я знаю, у вас все получится!

Когда рукоятка стала подходить под топор, я немного обжег огнем горелки ее до легкого обугливания, а потом простой металлической щеткой прошелся по ней. Такие действия придали покупной магазинной ручке интересный потертый жизнью вид. Забиваем топор, вставляем клин. Все, наш топор обрел свой конечный полноценный вид и готов к работе.

В отличие от других моих топоров, этот имеет легкий вес и удобную форму, так что полноценно пригоден для бытового использования. Спасибо за внимание! Надеюсь, вам понравится и ролик по изготовлению топора.

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Таежный топор – так ли он хорош? И как его сделать своими руками? | Первый Мужской

Таежный, как и любой другой топор, вещь очень полезная хозяйстве, но стоит он дороже и выглядит несколько иначе. В чем же его особенности и так ли он хорош? На эту тему нужно поразмышлять. Во-первых, таежные топоры – это модное веяние и сегодня многие занимаются изготовлением топоров этого типа. Я и сам являюсь одним из этих «специалистов». Сделать его в домашних условиях проще пареной репы, но являются ли эти топоры полноценными таежными? Я сомневаюсь.

Итак, таежный топор – это кованый инструмент, сделанный из углеродистой стали. Рубящая кромка неровная с закругленными краями. Сделано это для лучшего проникновения в древесину. Также лезвие таежного топора несколько меньше, чем у плотницкого. Сделано это для снижения веса, а также для улучшения проникающей способности инструмента. Вес топора составляет примерно 1400 грамм в сборе. На этом особенности и отличие от обычных, привычных для нас топоров, не заканчиваются. Голова таежного топора имеет, так называемую, бороду. Служит эта конструктивная особенность защитой деревянной части за счет поглощения силы удара, а также эргономичным элементом, благодаря которому топором можно стругать и выполнять относительно мелкие работы.

Борода позволяет взяться как можно ближе к голове. На самом деле, эта возможность дает ряд преимуществ в работе топором. Заточка лезвия тоже имеет некоторые нюансы. Носик топора (передняя часть лезвия) заточен под углом 45 градусов, а к низу бороды имеет более острый угол – 25-22 градусов. Сделано это для того, чтобы топором можно было работать как колуном и вспомогательным инструментом. По сути, эта особенность делает его универсальным топором. Топорище таежного топора должно быть длиной не менее пятидесяти сантиметров. На мой субъективный взгляд, лучшим вариантом было бы остановиться на рукояти длиной 70 сантиметров.

Таежный топор предназначен и для рубки деревьев, и заготовки дров, и сруба. Также для грубой работы с бревнами, например, для уборки сучьев, вырубывания углублений, снятия коры и прочих работ. Топор способен работать в самых тяжелых условиях, создавать кулёмки, самоловы для животных и укрытия.

Так как современные таежные топоры стоят очень дорого, можно смастерить топор своими руками при помощи инструментов, взятых в гараже. Вопрос в болгарке – не у всех она есть. Итак, для создания топора потребуется болгарка с отрезным и шлифовочным диском, а также различные круги наждачной бумаги, войлочный круг и пасту гойя. Да, разумеется, нужно еще топорище и клинья. Кстати, для распорки рукояти нужен не один клин, а целых пять. На фотографии я покажу, как должны устанавливаться клинья. Их обязательно нужно «посадить» на клей. Есть несколько вариантов: либо клей ПВА, либо эпоксидная смола. Я использую клей таежный (сосновая смола и зола). Кстати, сверху обязательно нужно как следует замазать клинья и торец топорища этим же клеем для того, чтобы дерево не намокало. Так топор прослужит долго.

Так давайте начнем. Для создания топора нам понадобится голова старого топора. Можно рассмотреть самые бюджетные (ржавые) варианты на рынке. Подгоняем ее под нужную нам форму, отрезая болгаркой лишние части. Делаем бороду. Основная часть работы выполнена. Затем шлифуем поверхность, обрабатываем края (делаем фаски) для того, чтобы края не резали руки. На самом деле, только на бумаге (на экране монитора) этот процесс кажется простым и быстрым. Без опыта работы с болгаркой с первого раза идеальный инструмент, скорее всего, не получится, да и отрезание, и создание бороды займет не один час.

А какие топоры считаете лучшими Вы? Подписывайтесь на канал «Первый Мужской» и делитесь мнением в комментариях!

оптимальная форма, материал и заточка лезвия (115 фото)

Универсальным инструментом, который может понадобиться на даче, в походе в лес или просто на отдыхе возле речки, в быту для хозяйственных целей, является топор. Несмотря на свою простую конструкцию, это приспособление имеет множество целей использования и различается по способам и качеству изготовления.

Краткое содержимое статьи:

Основные характеристики

Все разновидности топоров подразделяются на три основные группы:

  • топоры-колуны;
  • для валочных работ в лесу;
  • универсальные инструменты строительного и бытового назначения.

В рамках каждой выделенной группы существуют разновидности, которые определяются назначением и характеристиками составных частей. Учет важнейших параметров поможет вам решить вопрос, какой топор лучше выбрать. Стоит отметить тот факт, что на дачном участке просто не обойтись без топора!

Весовые параметры

От того, насколько тяжелым является инструмент, зависит возможность его применения в обработке древесины. Минимальным значением считается масса 0,9 кг. Более легкие модели используются только для ограниченного круга бытовых и хозяйственных целей при отделке небольших заготовок, например для заточки клиньев.


Для стандартной работы с древесиной понадобится инструмент 0,9-1,7 кг. Он будет эффективным и при рубке дров средней толщины, и при проведении строительных работ. Более тяжелые колуны весом 2,2-2,5 кг используются в целях колки крупных дров. Они имеют более длинное топорище.

Форма и заточка лезвия

В практике применяются топоры с тремя типами обуха:

  • широким, предназначенным для валки леса;
  • средним, имеющим универсальное предназначение;
  • узким – используется при проведении аккуратных плотницких работ.

Особенности формы лезвия можно оценить по фото топора. Прямая заточка позволяет наносить качественные рубящие удары, а вот изогнутая подходит и для рубящих, и для колющих движений. Например, лезвие округлой формы небольших размеров ориентировано на большее заглубление в дерево и рубку волокон в поперечном направлении.

При угле заточки до 40 градусов обеспечивается повышенное заглубление в заготовку, хотя более высокой будет скорость затупления. В колунах степень заточки на разных краях лезвия будет различаться.

Материал для лезвия

Для плотницких топоров лезвие изготавливается путем штамповки стали низкоуглеродистого типа. Большую прочность инструмента для лесорубов обеспечивают ковкой стали У7 и 60Г.

Следует помнить, что использование мягкой стали приводит к тому, что инструмент начинает быстро тупиться. Лезвия из жесткой или прокаленной стали склонны к крошению.

Изготовление топорища

Длина топорища зависит от назначения инструмента. Наиболее комфортным показателем является 50-70 см. Но надо помнить, что от длины зависит размах и сила удара. Поэтому для более тяжелых работ требуется инструмент более 70 см.

Топорище для топора может быть металлическим, в том числе со специальной резиновой накладкой. Это более прочная конструкция, но она обладает большим недостатком – плохо гасит вибрацию.

Сила удара вместе с сопротивлением заготовки поглощаются топорищем. А поэтому рекомендуют использовать для его изготовления древесину, в частности березу. А вот более дешевая и доступная сосна значительно хуже гасит вибрацию.

Для лесорубов подходит инструмент с дубовой ручкой. Сама ручка должна быть удобной, без сучков и сколов. На конце топорища делают утолщение и отверстие для крепления.


Разновидности топоров

В зависимости от цели и назначения использования можно подобрать оптимальную конструкцию инструмента. В продаже представлены разнообразные виды топоров.

Туристический

Это более легкий и компактный инструмент, который может иметь округлую форму лезвия. Оно острое, может применяться в качестве ножа. Длина ручки до 50 см. Комплектуется защитным чехлом.

Такой топор достаточно дорогой, не может использоваться для рубки, часто появляется ржавчина. Среди марок популярны Geter Gator II и Экспедиция НВ-040.

Бытовой и для общепита

В быту или на предприятиях питания топоры применяются для рубки мяса или костей. Конструкция отличается широким лезвием из прочной стали с заточкой под углом. Это тяжелая и долговечная модель.

Большим недостатком является необходимость применения физической силы для работы. Также деревянное топорище может рассыхаться. Известны изделия «Мясоруб» и «Труд» ВАЧА S901.

Для дров

Каталог топоров данной категории с наилучшим качеством включает изделия TUTAHI, KRAFTOOL Рейнский и Универсальный.

Для данных целей применяются модели с лезвием из закаленной стали с заточкой 40-60 градусов и деревянным топорищем. Этим обеспечивается простота и эффективность в эксплуатации.


Двусторонний

Такой инструмент имеет два одинаковых лезвия из высокоуглеродистой стали, обеспечивающих прекрасную балансировку. Угол заточки может быть разным, а топорище – сменным.

Однако это травмоопасная и тяжелая конструкция, исключающая возможность использования в качестве ударного инструмента. Эксперты рекомендуют такие модели, как SOG F12 и OCHSENKOPF.

Для рубки леса

Большой топор с длинной ручкой для сильного удара. Имеется закругленное лезвие. Специализация у инструмента узкая, применяется только по назначению. Лесорубам могут подойти марки HULKAFORS, SCANDINAVIAN FOREST AXE или WETTERLINGS AMERICAN FOREST AXE.

Плотницкий

Это инструмент с хорошей балансировкой, острым лезвием и удобной рукояткой. Вы не сможете его использовать для рубки, а после покупки изделия нужно подобрать требуемую характеристику заточки.

Можно выбрать в этих целях Gardena 1000A 08714-48.000.00 или Wetterlings Hjartum Carpenter’s Axe. Популярен и топор «Ижевский».

Кованый

Наиболее качественные, прочные и долговечные изделия. Кованый топор чаще всего изготавливается по индивидуальным заказам. Популярны марки «Таежный» и изделия от мастерской «Феникс».


Колун

Этот топор имеет удлиненную ручку, стальное лезвие с заточкой 40-60 градусов. Это узкоспециализированный инструмент, который обладает хорошей балансировкой. Применяется для обработки толстых и плотных пород дерева. Специалисты рекомендуют к использованию продукцию VIPUKIRVES или Council Tool Hudson Bay Axe.

Дачный

Топоры «ДАЧНИК» standart SZAN330, Т-03-1 или VOREL 33107 помогут решить бытовые проблемы на загородном участке. Такие модели пригодны для колки дров, используются при рубке бревен.

Отличаются многофункциональностью, лезвием из прочной стали и деревянной рукояткой, которая, однако, может рассохнуться через 5 лет.

Изготовление топора своими руками

Если вас интересует вопрос, как сделать топор, то помните, самостоятельно изготовить лезвие с нуля у вас не получится. Вы можете только придать обычному лезвию нужную форму путем обработки болгаркой или наждачным кругом.

А вот топорище изготовить вполне по силам. Для этого надо:

  • подобрать заготовку с диаметром более 120 мм и длиной на 200 мм больше планируемой рукоятки;
  • просушить несколько месяцев при температуре 22-24 градуса и влажности 15%;
  • при помощи топора или большого ножа убрать лишнюю часть древесины в соответствии с очерченным контуром;
  • провести обработку стамеской и молоточком.

Теперь важно узнать, как насадить топор правильно. Делают это при помощи марли и эпосксидной смолы. Наличие клина обеспечивает лучшую прочность. После этого производится шлифовка, топорище покрывается лаком. Заточка производится на станке или вручную.

Топор является полезным помощником и на даче, и в походе и при работе в лесу. Необходимо только правильно подобрать нужную модель, ориентируясь на требуемые характеристики и качество изготовления конкретного экземпляра.

Фото топора

Также рекомендуем посетить:

изготовление по чертежам, инструкция с фото


Технология изготовление таежного топора

Первоначально следует выбрать материал для топорища. Длина этой части и ее форма будут влиять на производительность. Для удобства следует сделать топорище изогнутым, тогда как сечение должно быть овальным. Для надежности задняя часть должна быть несколько шире и иметь определенный наклон. Дерево следует выбрать таким образом, чтобы оно было способно претерпевать вибрации. Среди прочих рекомендуется рассмотреть:

  • березу;
  • дуб;
  • клен;
  • ясень.

Если вами будет выполняться таежный топор, то древесина должна быть заготовлена с осени. Материал следует просушить и оставить в затемненном месте. Свежая древесина к использованию не рекомендуется, ведь со временем она рассохнется и будет болтаться в проушине. Такой топор использовать будет нельзя.

Дополнительные рекомендации по изготовлению топорища

Топорище должно быть максимально надежным и удобным, ведь именно эти факторы будут влиять на комфорт работы. Держатель следует сделать сбалансированным, его нужно хорошо отшлифовать, он должен иметь правильную геометрию, только тогда руки работника не будут травмированы. Наиболее простым вариантом среди прочих всё же является сосна. Ее довольно просто шлифовать и оттачивать, однако она зарекомендовала себя в качестве не столь надежного материала, ведь отличается высокой ломкостью. Поэтому более удачным решением станет берёза, этот вариант оптимален и доступен, ведь этот сорт древесины легко отыскать.

В некоторых широтах изготовление ручки из ясеня и клена будет достаточно проблематичным, но именно эти два варианта являются оптимальными. Выбирая размеры, вы должны учитывать собственные предпочтения. Но существуют определенные рекомендации. Ручка должна иметь длину в пределах от 50 до 70 см. Именно эти размеры являются универсальными. Походный вариант должен быть и вовсе 40 см, однако колоть дрова и рубить деревья с помощью такого инструмента будет достаточно сложно. Если топором вы будете раскалывать чурки, то длина ручки может быть увеличена до 120 см, в этом случае вы добьетесь продуктивности и высокой силы удара.

Работа над заготовками

На следующем этапе можно заняться шаблоном. Для этого на картон наносится рисунок, который после можно будет перенести на материал. Это потребуется для более точной деталировки размера. Для топорища понадобится заготовка из хорошо просушенной древесины. Высекать заготовку следует вдоль направления волокон. Заготовка должна оказаться немного длиннее запланированных габаритов.

Ту часть, которую вы планируете вставить в проушину, необходимо сделать несколько шире. С двух сторон заготовки нужно приложить чертеж. Как только все контуры удастся перерисовать, нужно позаботиться о припусках. Для того чтобы ручка во время насаживания не откололась, в хвостовой части следует оставить отступ. Как только сборка инструмента была завершена, нужно будет избавиться от лишнего материала.

Как изготовить топор пошагово

Без использования хорошо отточенного инструмента с крепкой и прочной ручкой сложно выполнить большинство работ. В частности это касается и топора. Видов этого инструмента много – в магазинах можно встретить разные модели с разной длиной и формой рукояти. Если подходящего инструмента в продаже нет, то топорище проще сделать своими руками – для ручной работы покупают головку нужной формы, делают заготовку дерева и выбирают форму.

Подбираем материалы

Не каждая порода дерева походит для изготовления ручки топора. Отрез пиломатериала можно просто купить в строй-маркете или заготовить самостоятельно. При выборе дерева на топорище нужно обращать внимание на расположение волокон и общую плотность. Также важную роль играет степень просушки. Мастера рекомендуют оставить собственноручно заготовленное полено не менее чем на 5 лет, перед выполнением подобной работы. Форма для рукояти топора своими руками не менее важна, чем плотность материала – лучший вариант заранее продумать и выбирать ту часть дерева, которая имеет соответствующий изгиб по волокнам.

Внимание!

В крайних случаях допустимо использовать не высушенную заготовку. Но, срок службы такой ручки небольшой – на дереве появятся трещины, она со временем просохнет и сядет, из-за чего головка будет слетать при работе.

Готовим шаблон

Чтобы сделать ручку на топор правильного размера и формы, нужно предварительно подготовить шаблон. Как образец можно использовать используемый инструмент с целой рукоятью или уже непригодный. Размеры ручки должны соответствовать виду головки и запланированных к выполнению инструментом работ. Если нужна большая сила удара при рубке то рукоять делают длиннее, а для точных и мелких процедур – короче. Правильная длина рукояток для топоров разного вида:

  • плотницкий топор для тески – до 500 мм;
  • сучкорубочный – до 800 мм;
  • лесорубный инструмент – до 900 мм;
  • колун – от 750 мм до 930 мм.


В средней и захватной части рукояти выполняют изгиб, для повышения удобства использования. В хвостовой части, должно присутствовать расширение, оно снижает вероятность потери инструмента при нанесении удара. Обух топорика должен прочно сидеть на рукояти, поэтому закрепительную часть подгоняют максимально точно. Угол посадки для колуна от 80º до 90º, для лесорубочного топора от 86º до 88º, а для сучкорубочного от 70º до 80º.

Производство заготовки

Подготовленный заранее шаблон с учетом всех основных норм укладывают поверх заготовленного куска древесины, а после обводят карандашом. Размеры бруска по общей длине должны превышать будущую рукоять на 10 см. Со стороны головки оставляют около 10 мм, а от края ручки 90 мм. Это необходимо, чтобы новое топорище не раскололось при насаживании обуха. По завершении всех работ припуски снимают.

Подготовка топорища

Если вы решили изготовить таежный топор, то важно сделать снизу и сверху бруса поперечные разрезы. Их глубина не должно доходить 3 см до линии топорища. Лишний слой древесины можно снять стамеской. Те места, где нужны переходы и углы, необходимо обработать рашпилем. На заключительном этапе топорище должно быть отшлифовано наждачкой. Таежный топор в области деревянного элемента должен быть пропитан водостойким составом. Для этого следует использовать льняное масло или олифу. Нанесение средства необходимо осуществлять в несколько слоев.

Советы

Рукоятку для топора следует делать такой, чтобы она не скользила в руках. Именно поэтому не рекомендуется смазывать эту деталь лакокрасочными материалами или применять какие-либо специальные накладки. Они могут привести к тому, что инструмент попросту выскользнет из рук в ответственный момент.

На материале, который вы используете для изготовления лезвия, не должно быть повреждений, вмятин или странных засечек. Новенькие готовые элементы могут сиять как блесна. Проследите за тем, чтобы на таких объектах не было искривлений.

Допустимы породы древесины, из которых получится сделать хорошую рукоять. Но следует иметь в виду, что для изготовления данной детали подходит далеко не всякий природный материал. Древесину перед вовлечением в работу стоит хорошенько просушить.

Деревянную заготовку для рукоятки надо будет сушить в темном месте. Желательно хранить ее не меньше года, а лучше все пять лет, прежде чем использовать для изготовления подобных инструментов. Только в таком случае можно быть уверенным в том, что ручка топора со временем не изменит своих размеров.

Пропитайте деревянную ручку специальными средствами, которые сделают ее устойчивой к воздействию сырости и влаги. Идеально подойдет льняное масло или старая добрая олифа. Желательно наносить выбранную пропитку в несколько слоев.

Заточка топора должна происходить правильно. К примеру, при использовании точильного круга обух понадобится удерживать под небольшим углом в 45 градусов. Движения при этом должны быть спокойными, плавными. Не нужно делать рывков.

Не пренебрегайте составлением чертежа будущей конструкции. Многие новички этот ответственный этап пропускают, считая его не самым важным. В дальнейшем такие люди сталкиваются с большим количеством проблем и неудобств. Лучше заранее подготовить все необходимые шаблоны и схемы. Имея их на руках, изготовить топор своими руками не составит особого труда.

При покупке готовой колющей детали для топора очень важно обращать внимание на ее маркировку. Ее наличие будет свидетельствовать о том, что элемент соответствует необходимым ГОСТам. Элементы с подходящими маркировками перечислены выше

Элементы с подходящими маркировками перечислены выше

В лезвии также должна иметься проушина для установки рукояти. Обычно она имеет конусовидное строение

Элементы с подходящими маркировками перечислены выше. В лезвии также должна иметься проушина для установки рукояти. Обычно она имеет конусовидное строение.

Как изготовить топор своими руками, смотрите в видео ниже.

Топор – важный предмет в обиходе умелого мастера. Топоры бывают цельноковаными, из металла и древка, а также топоры изготавливают из арматуры. Ниже будут представлены 8 фото идей для моделей топора из арматуры, которые можно сделать своими руками.

На фото показано, какими изгибами должен обладать топор из арматуры.

Раскаленная арматуры – постепенно превратиться в лезвие.

Еще один вид топора из арматуры.

Готовый «к бою» топор из арматуры.

Топор у станка, почти готов.

Топор из куска арматуры.

Топор из арматуры с перевязанной ручкой.

Колющая часть

Когда выполняется таежный топор своими руками, нужно будет подготовить еще и колющую часть. В домашних условиях выполнить ее довольно сложно, поэтому можно выбрать в строительном магазине. Важно обратить внимание на маркировку стали, она должна быть изготовлена по государственным стандартам. Проушина должна быть выполнена в форме конуса. Обратите внимание на лезвие, на нём не должно быть зазубрин, изгибов и вмятин. Если взглянуть на обух, его торцы должны быть расположены перпендикулярно лезвию.

Полезные советы

Профессионалы рекомендуют с особенной тщательностью подходить к выбору материалов для изготовления самодельного топора. К примеру, древесину для изготовления ручки лучше заготавливать осенью, а затем просушивать в темном месте в течение года. Но еще более прочной будущая рукоятка станет, если ее сушка будет длиться пять лет. Конечно, если у вас нет столько времени, вы вполне можете выждать и год, но тогда обработка готовой ручки водоотталкивающими составами станет обязательной.

Лезвие лучше покупать в строительных магазинах или на рынке, причем преимущество следует отдавать изделиям с маркировкой ГОСТа. Так вы будете уверены, что сталь прошла необходимую закалку, и не будет крошиться или терять остроту при рубке деревьев. Кроме того, при изготовлении топора нужно заранее определиться, для каких целей вы будете его использовать. От этого будет зависеть угол заточки лезвия, ведь топоры для рубки леса, плотницких работ или охоты отличаются именно по данному параметру.

Посмотреть, как выглядит изготовление топора своими руками на практике вы сможете в видео.

Поделиться

21.12.2018 4 507

Насаживание топора

Когда изготавливается таежный топор своими руками, на топорище, в его верхней части, необходимо будет сделать продольные и поперечные надрезы. Далее, используя древесину твердых пород, следует вырезать 5 клиньев. Марля, которую предварительно вымачивают в смоле, наматывается поверх топорища для плотного прохождения в проушину. Теперь можно забить топорище. В разрезы выбиваются клинья, а после просушивания их можно срезать.

Составные части

Все особенности сибирского топора становятся очевидны при ближайшем рассмотрении основных элементов конструкции инструмента. К ним относятся топорище и головка.

Металлическая голова

При первом взгляде на этот элемент конструкции инструмента становится очевидным серьезное отличие сибирского топорика от столярного — отсутствие верхней части. Кроме этого лезвие имеет не классическую прямую форму, а округлую. Благодаря этому инструмент способен сильнее заглубляться в дерево. Еще одним преимуществом округлой формы лезвия является возможность рубить древесину не только поперек, но и вдоль волокон.

К топорищу головка крепится с помощью длинной бородки, поглощающей не менее 50 процентов мощности удара. Благодаря этому снижается риск поломки рукоятки. Когда человек находится в тайге, это крайне важно, так как возможности быстро починить инструмент не представится.

Обух у таежного топора стандартный. В головке также находится проушина, в которую вставляется рукоятка. Для крепления элементов конструкции инструмента используется деревянный клин.

Особенности конструкции топорища

В сравнении с обычным столярным инструментом таежный оснащен более длинной рукояткой. Желательно, чтобы этот показатель составлял минимум 50 см. Только в этом случае топорик будет максимально удобен в использовании. При соединении топорища и металлической головки особое внимание следует обратить на угол между этими элементами.

В столярном инструменте этот показатель составляет 90 градусов. Изготавливая сибирский топор своими руками, угол необходимо уменьшить. Оптимальным значением можно считать 65−75 градусов. Еще одним важным требованием к топорищу является минимально возможный вес. В противном случае руки быстро устанут. Именно поэтому при изготовлении рукоятки рекомендуется использовать березу высокого качества.

Каким должно быть лезвие

Таежный топор, чертеж которого рекомендуется подготовить перед началом работы, должен иметь рабочую поверхность, которая позволяет заглубить ее в древесину сильнее. Именно поэтому использовать инструмент можно для рубки поперёк волокон. В рабочей части должна присутствовать бородка. В качестве основной ее функции выступает защита древесины при ударах. До 60% силы будут поглощены.

Заточка должна быть особой. Задняя кромка почти в два раза тоньше передней. Это сделано для того, чтобы использовать топор в роли колуна. Головка топора должна образовать меньший угол с топорищем. Это позволяет увеличить коэффициент полезного действия, кроме того, подобное решение снимет усталость и повысит производительность. Удар при этом оказывается сильнее по сравнению с плотницким топором, где лезвие и головка размещаются под углом 90°.

Перед тем как сделать таежный топор вы должны знать, что угол наклона топорища должен составить предел от 65 до 75°, это и является основным отличием. Использовать для заточки необходимо обычные круги, главной задачей при этом является соблюдение разницы толщины задней и передней кромок, ведь именно это будет влиять на продуктивность работы.

Изготовление головки инструмента

Форма таежного топора должна быть особой, это относится к головке. Если вы решили выполнить эту часть самостоятельно, то можно использовать столярный топор. Для этого берётся металлическая головка, вес которой находится в пределах до 1600 г. Этот вариант считается оптимальным. Далее спиливается передний выступ лопасти, его следует сделать вровень с обухом. Выступ может составить предел от 5 до 8°, но лучше его убрать совсем.

Задняя часть лезвия должна быть округлой, для этого металл спиливается, чтобы вся поверхность не имела углов. Это можно сделать болгаркой или наждачным кругом со средним зерном. Если вы выполняете таежный топор, с какой целью сделана выемка, можете задаться вопросом. Она требуется для строгания или более точных работ. Такая форма позволяет подтягивать поленья и вешать топор на сук. Кроме того, выемка уменьшит вес на 200 г. На следующем этапе следует выпилить полукруг во внутренней части лопасти. Верхние углы обуха тоже убираются, это снизит вес и повысит маневренность. От выполнения данной операции можно отказаться.

Изготовление кованого топора

Топор таежный кованый при наличии специального оборудования вы можете выполнить самостоятельно. Он будет состоять из двух частей. Из стали сечением 60 x 35 мм необходимо отрубить 170-мм заготовку. Для лезвия подойдет инструментальная сталь. В нагретой заготовке необходимо выполнить два углубления с уступами для формирования обуха. Заготовку нужно протянуть до размеров и разогнать. Затем ее изгибают на роге наковальни или оправке, чтобы в отверстие, образовавшееся после гибки, входила оправка.

Из инструментальной стали необходимо выполнить клин с размерами, которые будут соответствовать топору. Клин вставляется между пригнутыми и оттянутыми концами заготовки, затем его следует забить. Заготовка вместе с клином нагревается до сварочной температуры, затем можно заняться кузнечной сваркой. После завершения этих работ заготовка надевается на оправку, а над ней нужно выполнить следующие операции. Бородка для защиты топорища оттягивается. Поверхность топора необходимо отделать, заточить лезвие и закалить его, опустив по режиму термообработки для инструментальных сталей.

Изготовление цельнокованого топора

Топорище таежного топора можно сделать цельнокованым. Для этого используют легированную или качественную углеродистую сталь. Масса заготовки должна быть увеличена на размеры клина. Топор выковывается, как и сварной. Щеки топора сваривают и отковываются до требуемых размеров. Лезвие следует обрубить и заточить с помощью наждачного круга, затем его закаливают в соответствии с режимом для выбранной стали.

У такого топора рабочая часть будет менее устойчивой, а значит, затупится быстрее по сравнению с топором, выполненным по технологии кузнечной сварки. Соединение лезвия с топором осуществляется заклепками, что окажется сложнее, поэтому данная методика используется довольно редко.

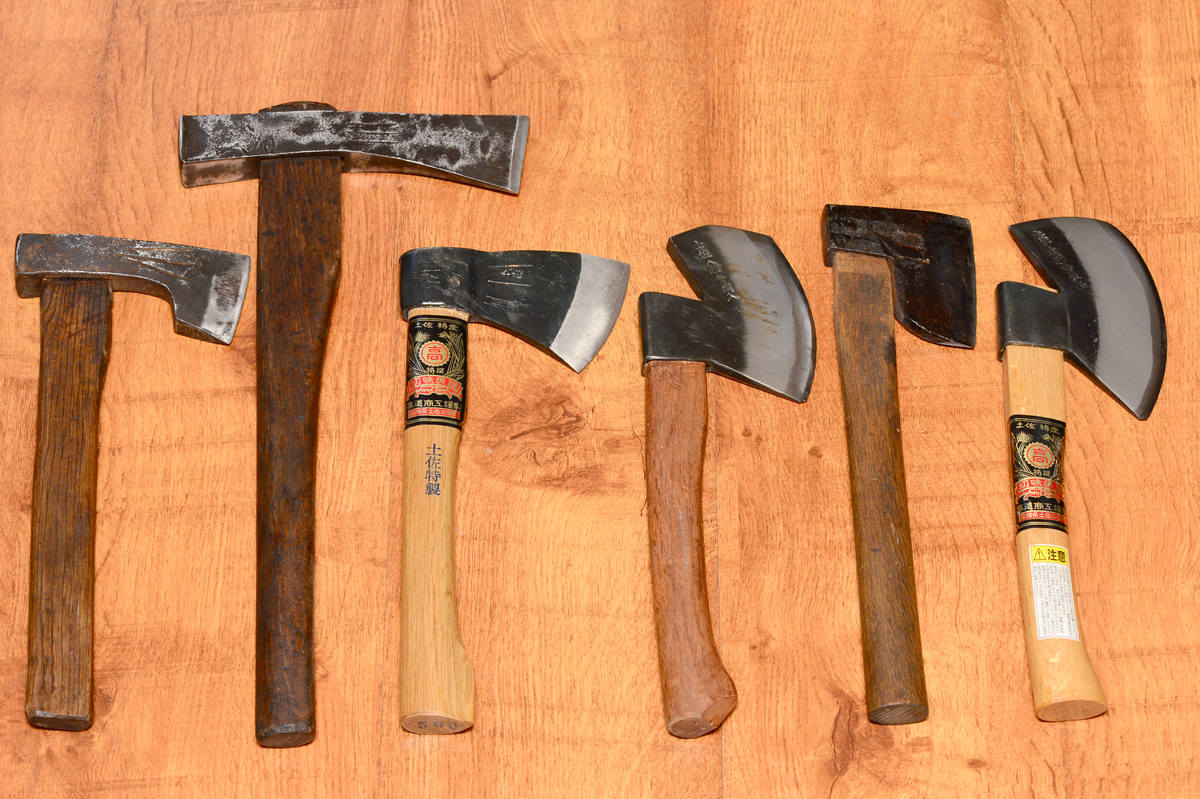

Виды топоров и их характеристики

Видов топоров много – некоторые из них больше универсальный инструмент, а некоторые используют только для определенных целей. По назначению их делят на колуны, строительный инструмент, универсальные, пожарные или предназначенные для валки леса. Между собой инструменты имеют различия по длине рукояти, особенностям обуха и ширине лезвия. Топорища для топора делают из металла, пластика, дерева. Древесина самый простой в обработке вариант – поддается формированию, а также легко гасит вибрации. Самые распространенные виды топоров:

  1. Пожарный топор – длинная рукоять, широкое лезвие и кирка для перетаскивания горящих объектов.
  2. Туристический – обух небольшой массы и не длинное топорище. Он предназначен для выполнения простых работ – рубка дров, изготовление плотов и лестниц.
  3. Охотничий топор похож на туристический, но при большей остроте лезвия его можно применять для разделки туш.
  4. Колун-кувалда – тяжелый, толстый обух на длинной рукояти, которым раскалывают поленья любого размера.
  5. Скандинавский топор предназначен для профессиональной валки леса – вес около 1200 г, при длине топорища 64 см.

При покупке топора нужно обращать внимание не на рукоять, так как ее качество часто не достаточное для длительного использования. Обух должен быть промаркирован в соответствии с документом ГОСТ 18578-89. Там указаны характеристики изделия по качеству металла, особенностей режущей части, размерам. Визуально, на лезвии не должно присутствовать щербин или темных пятен.

На заметку! Нормальная головка топора должна быть изготовлена из инструментальной стали. При этом закалка лезвия и обуха должна быть разной – место крепления при высокой жесткости может лопнуть.

Таежный кованый топор «Медведь средний», артикул 005-172
