Как сделать электрический теплый пол под плитку своими руками: 9 шагов алгоритма

Многие сегодня пытаются самостоятельно осваивать ремонтные технологии, поэтому рассказ о том, как монтируется электрический теплый пол под плитку своими руками, способен показаться интересным. Начать его необходимо с советов по правильному выбору оптимального варианта исполнения. Реализовать поставленную задачу можно по-разному, используя кабель, нагревательные маты или инфракрасные теплые полы. Что лучше? Что дешевле? Что проще установить без привлечения профессиональных электриков? Ответы в статье.

Какую систему электрического пола выбрать?

Итак, как уже было отмечено выше, существует три варианта исполнения системы электрического теплого пола:

  1. Греющий кабель.
  2. Термоматы.
  3. Пленочное покрытие.

Произвести монтаж электрического теплого пола под плитку своими руками при помощи греющего кабеля будет сложнее всего. И вот почему.

  • Во-первых, сначала необходимо правильно рассчитать длину проводника электрической энергии, самостоятельно уложить кабель на основание и выполнить его крепление к основе. Прокладывать кабель необходимо так, чтобы потом поверх теплого пола не стояла массивная мебель, так, чтобы количество петель соответствовало ожидаемой мощности электрической батареи. Лишняя длина кабеля приведет к тому, что в помещении будет всегда не вполне комфортная жаркая температура. Недостаточная длина кабеля не способна будет обеспечить качественный обогрев помещения.
  • Во-вторых, применение кабеля предполагает заливку бетонной стяжки. Она не всегда может быть использована. Бетонная стяжка заберет у высоты помещения 10 см. Там, где потолки низкие, это критическое условие. Стяжка увеличивает нагрузку на плиты перекрытия. Вот почему применение кабельной системы в многоквартирных домах всегда остается под вопросом.

Тепмоматы – этот тот же кабельный теплый пол, но усовершенствованная его версия.

Еще на этапе производства рассчитывается мощность электрической отопительной системы. Кабель укладывается на сетчатой основе с рассчитанным шагом. Такое решение позволяет приобретать готовые изделия с определенной мощностью обогрева. Монтируются маты тоже под стяжку, но ее толщина составляет всего 2 см. Специалисты обращают внимание на то, что выбирается чаще всего данная технология укладки электрического теплого пола под плитку (кафель, мрамор, керамогранит). В этом случае от стяжки пола вообще можно отказаться, маты прячутся под плиточным клеем.

Применять инфракрасную пленку целесообразно тогда, когда в качестве финишного напольного покрытия используется дерево, ламинат, инженерная доска, линолеум или ковролин.

Так как чаще всего описываемые системы используются для обогрева холодных покрытий, таких, как кафель, рассказ о том, как сделать электрический теплый пол под плитку самостоятельно своими руками, предположительно будет более интересен, чем укладка пленочных систем.

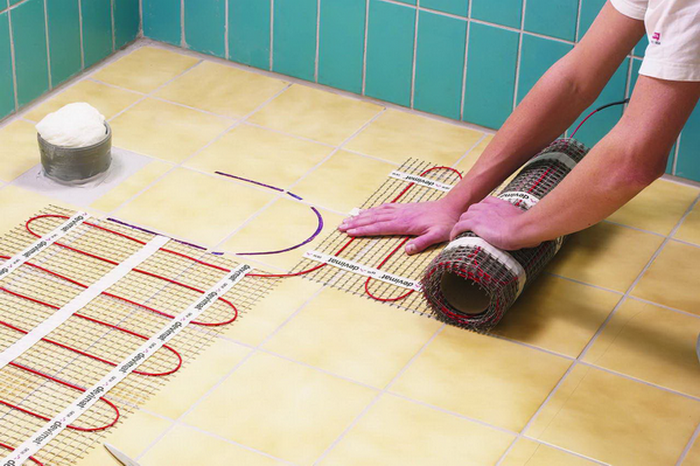

Как правильно укладывать маты?

Алгоритм укладки системы теплого электрического пола укладывается в следующую схему:

  1. Подготовка поверхности.
  2. Составление схемы раскладки матов.
  3. Расчет необходимых материалов.
  4. Проверка имеющейся электропроводки.
  5. Теплоизоляция основания.
  6. Монтаж датчиков температуры.
  7. Сборка системы.
  8. Контрольная проверка ее работы.
  9. Заливка стяжки.

Именно в такой последовательности необходимо собирать систему электрического теплого пола под плитку, технология укладки предельно проста. Если соблюдать все этапы, работать система будет безупречно.

Подготовка поверхности

Качественная укладка электрического пола начинается с подготовки основания. Сначала демонтируется старое напольное покрытие, затем убирается весь строительный мусор и инспектируется основание. Если на нем нет трещин и сколов, других видимых дефектов, можно будет обойтись без заливки черновой стяжки.

Если дефекты выявляются, выполняется стяжка (допустимая минимальная толщина ее должна быть не менее 3 см).

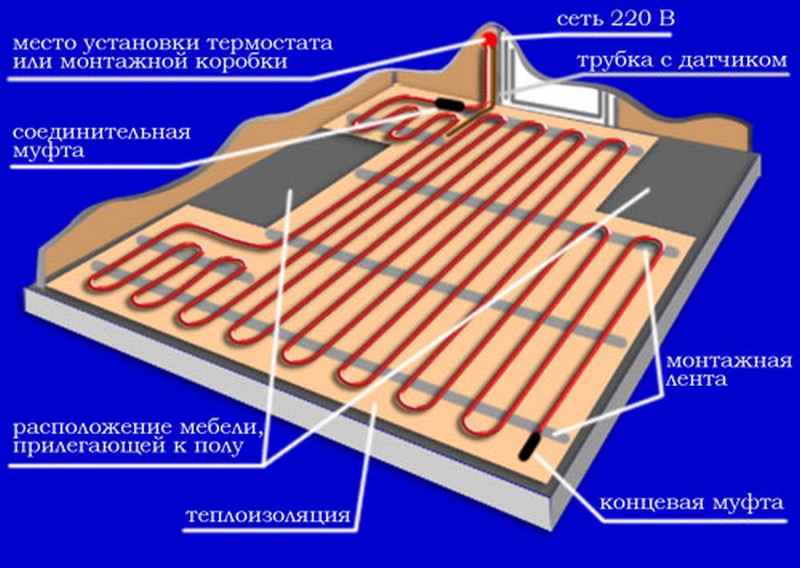

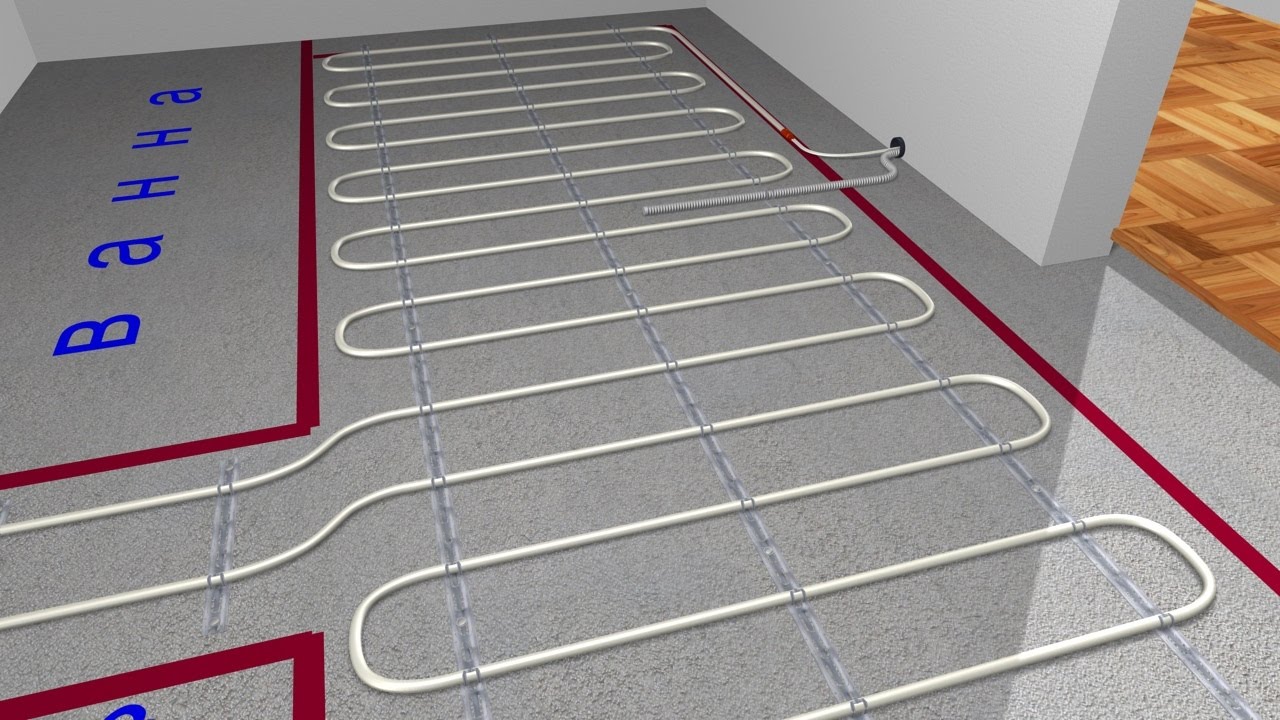

Составление схемы раскладки

Обычно устройство электрического теплого пола предельно просто. Если есть элементарные школьные знания по физике, его можно легко понять и собрать самостоятельно. Но перед началом работ важно взять в руки ручку и листочек и начертить на нем схему подключения. На ней важно указать шаг укладки нагревательных матов. Существуют общие рекомендации, которые необходимо учитывать перед тем, как начинать укладывать маты. Обозначим их.

  • Нагревательные маты нельзя укладывать ближе, чем 10 см от стены.
  • Не укладываются электрические теплые полы там, где потом предположительно будет стоять мебель без ножек, там, где потом будет расставляться крупная бытовая техника. Подобные помехи будут нарушать теплоотдачу, теплый воздух будет уходить не в комнату, а обратно в пол, поэтому маты будут перегреваться и быстро выходить из строя.
  • Когда планируются полы под плитку, не обязательно укладывать маты строго по прямой линии. Кабель уложен на прозрачную сетку, она легко подрезается, таким образом, мат можно согнуть и направить его в любом нужном направлении. Такая установка позволяет сокращать расходы на электричество и организовывать обогрев необходимых участков.

Как рассчитать расход материалов?

Перед тем, как уложить теплый пол электрический из матов, важно грамотно произвести расчет мощности теплового оборудования. Если описываемая система выступает в качестве основного отопления, мощность нагревательного элемента должна составлять 140-180 Вт на один квадратный метр. Если установка нагревательных матов призвана дополнять основной источник отопления, ее мощность может составлять и 80 Вт (если выполнено качественное утепление дома или квартиры).

Полезная площадь обогрева рассчитывается по следующей формуле:

  • Длина комнаты умножается на ее ширину, получается площадь помещения.
  • Так как установка системы запрещена под крупногабаритной мебелью без ножек и бытовой техники, необходимо вычислить площадь, которые они будут занимать.
  • Полученный показатель вычитаем от цифры общей площади помещения.
  • Подобные подсчеты помогают получить полезную площадь обогрева.
  • Следующий шаг – изучение маркировки электрических матов. На ней производитель указывает мощность погонного метра нагревательного кабеля. Она может варьироваться от 16 Вт/м до 21 Вт/м.

Зная о том, как правильно рассчитать мощность нагреваемого мата, можно легко посчитать, сколько метров сетки с кабелем понадобится для осуществления поставленных целей.

Обратите внимание! Если в квартире или в доме для монтажа системы теплого пола выбирается нагревательный мат, вместе с ним необходимо сразу приобретать монтажную ленту. При помощи нее будет осуществляться крепление описываемой системы к основанию пола.

Для чего нужно проводить проверку старой электропроводки?

Итак, приведенные выше вычисления дают понять, что для обогрева комнаты, площадью 25 кв.м., необходимо довольно мощное электрическое оборудование. Оно будет обязательно формировать дополнительную нагрузку на существующую электропроводку. Поэтому важно перед укладкой произвести расчет сечения и выяснить, способна ли будет домашняя электропроводка выдержать подобное подключение. Если диаметр жил у нагревательных матов и кабеля электропроводки будет разным, придется полностью менять электропроводку в доме. Это очень затратное мероприятие, его проведение становится целесообразным только при проведении капитального ремонта. В противном случае свой первый опыт подключения описываемых систем придется отложить до лучших времен.

Теплоизоляция поверхности

Кабельная система при нагревании отдает свое тепло не только вверх, но и вниз. Для того чтобы увеличить эффективность работы системы теплого пола, важно первоначально произвести теплоизоляцию основания, уложив на него теплоизоляционный материал. В качестве него лучше всего подходит пефонол – рулонный материал. Он с одной стороны имеет самоклеющуюся пленку, с другой – фольгированное покрытие. Пефонол просто раскатывается по полу, рулонный материал укладывается встык плотно друг к другу фольгированной стороной вверх. Места стыков проклеиваются фольгированным скотчем.

Обратите внимание! Для улучшения теплоизоляционных свойств основания, необходимо уложить пефонол таким образом, чтобы края рулона на несколько сантиметров заходили на стены. Применение других теплоизоляционных материалов, таких, как полипропилен или пенополистирол, отнимет у высоты комнаты несколько сантиметров. Для малогабаритных квартир это не всегда является допустимым.

После укладки пефонола края, материала, заходящие на стены, прикрепляются к стенам при помощи демпферной ленты. Она будет компенсировать расширение материала при нагревании. Поверх пефонола обязательно укладывается металлическая сетка. Ее предназначение – предотвратить прямой контакт с нагревательным элементом и упростить установку мата под плиточный клей.

Устанавливаем датчик температуры

Датчик температуры позволит контролировать систему электрического отопления.

Он всегда идет в паре с термостатом. Это механический или электронный регулятор. При помощи него можно будет задавать оптимальный режим работы, и выставлять нужную температуру. Термостат монтируется на стене, рядом с основными розетками. Температурный датчик устанавливается на самом нагревательном мате. На фото наглядно продемонстрирована правильная схема подключения.

Посмотрите, от терморегулятора по стене и по полу проводится штроба, ее расположение – строго вертикально стене и к перекрытию. В штробу вставляется гофрированная труба. Она должна лечь таким образом, чтобы ее нижний конец прошел прямо между двумя соседними витками кабеля (на фото это хорошо видно). Гофра должна защитить датчик от механических повреждений. Далее производятся все подключения согласно составленной ранее схеме.

Проверка подключения

Перед тем, как на маты будет укладываться кафель, собранную систему важно предварительно включить и проверить, как работает теплый пол. Затем замеряется сопротивление кабеля.

Процедура осуществляется при помощи специального инструмента – мультиметра. Его показатели не должны превышать показатели сопротивления кабеля, указанного в техническом паспорте приобретенного изделия. Если все соответствует норме, можно приступать к укладке кафеля.

Финишные работы

После подключения можно приступать к укладке кафеля. Выполнить ее можно двумя способами.

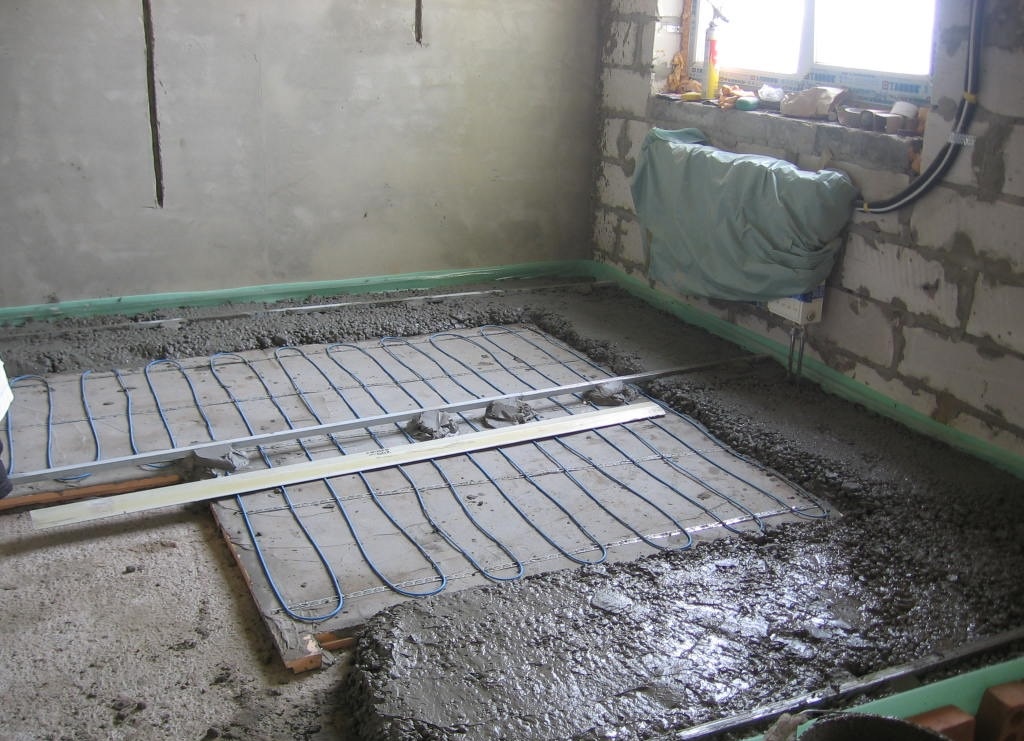

Способ № 1 – залить цементно-песчаную стяжку. Если высота потолков позволяет, конечно, маты лучше утопить в цементно-песчаной стяжке. Раствор готовится предельно просто: на четыре части песка берется одна часть цемента и пять частей щебня. На всю массу всего 0,6 частей воды. Количество воды обязательно регулируется на глаз. Раствор должен получиться в меру густой, похожий по консистенции на сметану. Полезно добавить в смесь 1% от полученной массы пластификатор. Он поможет сделать раствор более эластичным.

Обратите внимание! Экспериментировать с приготовлением раствора для стяжки не стоит. Замена щебня керамзитом или перлитом, например, приведет к возникновению нарушения теплообмена. А это – главная причина перегрева матов. Излишки воды приведут к тому, что стяжка после высыхания растрескается, поэтому нарушать предложенные пропорции не стоит.

При помощи приготовленного раствора заливается стяжка, толщиной от 3 до 5 см. Полное высыхание стяжки происходит через месяц. Плитку можно класть уже через пару суток, но включать теплый пол можно только после полного высыхания стяжки.

Способ №2 укладка плитки прямо на нагревательные маты. Данная технология выбирается тогда, когда высота потолков не позволяет выполнять стяжку.

Обобщение по теме

Как видите, укладка плитки на электрический теплый пол не так уж и сложна, но для того чтобы система обогрева работала безупречно, важно строго соблюдать все этапы технологии монтажа нагревательных матов.

Как уложить своими руками электрический теплый пол под плитку

Не все системы электрического теплого пола одинаково хорошо сочетаются с напольным покрытием из керамической плитки.

Лучше всего под нее укладывать термоматы, кабельные или стержневые, поверх которых можно наносить плиточный клей. Поскольку кабель уже изогнут и закреплен на сетке из стекловолокна, а стержни соединены между собой с нужным шагом, монтаж систем значительно упрощается. Его можно осуществить своими руками, без привлечения специалистов.

Подготовительный этап

Для укладки теплых полов под плитку понадобятся:

  • один или несколько комплектов теплого пола
  • термостат, датчик температуры, УЗО или выключатель-автомат. Лучше приобретать продукцию известных производителей электроустановочных изделий, а не того же бренда,что теплые полы
  • возможно — дополнительный монтажный кабель и соединительные комплекты
  • теплоотражающая подложка с лавсановой или полиэтиленовой металлизированой пленкой, но не с алюминиевой фольгой (под инфракрасный теплый пол), фольгированный пенофол (под кабельный)
  • кусачки, ножницы, канцелярский нож, обжимные клещи, пассатижи, инструмент для снятия изоляции, строительный фен, степлер, отвертка
  • скотч
  • плиточный клей для теплых полов, возможно, смесь для наливных полов или стяжки
  • пластиковый зубчатый шпатель для клея
  • плитка
Прежде всего, нужно определиться с количеством и размером секций. Карбоновые термоматы (стержневые инфракрасные полы) продаются секциями шириной 0,83 м, длиной от 1 до 25 м. Кабель обычно фиксируется на сетке шириной 0,5 м, хотя бывают секции и большей монтажной ширины, например, 0,9 м. Длина варьируется в большом диапазоне. Таким образом, можно выбрать секции нужного размера и для подогрева полов на небольшом участке, и для обогрева помещения целиком.

Предварительно составляется план раскладки секций. Рассчитывая необходимое количество секций, нужно отминусовать от общей площади помещения площадь участков, где стоит мебель, крупная бытовая техника, сантехническое оборудование. Также требуется отступ от стен минимум 5 см, такой же интервал рекомендуется выдерживать между соседними секциями. От источников тепла секции должны отстоять минимум на 10 см.

Стержневые инфракрасные полы способны к саморегуляции нагрева, поэтому допускается их запирание мебелью. Но зачем укладывать недешевые маты под холодильником, плитой или встроенной техникой на кухне, под душевой кабиной в ванной? К тому же, нет необходимости монтировать теплые полы по всей площади. Для эксплуатации кабельного теплого пола в качестве источника основного обогрева нужно покрыть термоматами от 70% площади, дополнительного — не менее 40%.

Помимо самих комплектов теплого пола с проводами, зажимными контактами, изоляцией, необходимо приобрести термостат и датчик температуры.

Простейший механический термостат управляется вручную и поддерживает заданную температуру, не допуская перегрева.

Электронный программируемый терморегулятор самостоятельно устанавливает мощность и температуру нагрева системы в зависимости от окружающей температуры. Он может обеспечить экономию 30-50% электроэнергии. Рекомендуется для подсоединения электрических теплых полов также использовать УЗО — устройство защитного отключения.

Основание под укладку теплого пола должно быть таким же, как под укладку любого напольного покрытия — прочным, целостным, ровным, чистым и сухим.

Если теплые полы монтируются на первом этаже, необходима качественная теплоизоляция основания. Настоятельно рекомендуется перед началом работ провести ревизию электропроводки в доме.

Технология укладки

Есть некоторые различия в укладке кабельного и стержневого инфракрасного теплого пола.

Стержневой теплый пол

  1. На стене выбирается удобное место для установки терморегулятора, обычно его располагают рядом с выключателем, минимум в 30 см от пола. Если суммарная мощность системы больше 2 кВт, в цепи необходим автоматический выключатель.
  2. В стене и полу возле термостата штробится паз под гофротрубу, в которую будет прятаться датчик температуры. Штроба должна идти параллельно стержням матов.
  3. Раскатываются встык отражающим слоем кверху полосы теплоотражающего материала. Фиксируются клеем, двусторонним скотчем или с помощью степлера к основанию, скрепляются скотчем друг с другом.
  4. В соответствии с составленной ранее схемой укладываются карбоновые маты. Укладку нужно начинать от терморегулятора, чтоб предустановленные обжимные гильзы находились ближе к нему. Противоположные концы кабеля изолировать термоусадочной трубкой с помощью фена и пассатижей. При необходимости секции разрезаются и разворачиваются на 180⁰. Разрезать силовой кабель можно только с одной стороны секции, четко посредине между стержнями.
  5. Уложенные секции фиксируются к теплоотражающему материалу полосами скотча, идущими параллельно силовому кабелю и дополнительно поперечными полосами между собой. Не должно происходить нахлеста секций.
  6. Отдельные секции или отрезки соединяются между собой монтажным кабелем с помощью обжимных гильз. С концов силового и монтажного кабеля снимается изоляция, гильза обжимается клещами, производится усадка трубки с помощью фена.
  7. В соответствии со схемой терморегулятора к его зажимам подсоединяются монтажные провода от каждой секции.
  8. В теплоотражающем материале вырезаются в шахматном порядке окошки для лучшей связи плиточного клея с основанием. Их площадь должна составлять 25-30% общей площади материала.
  9. Подсоединенный к термостату датчик температуры с помощью зонда вводится в гофрированную трубку, конец которой закрывается заглушкой (при ее отсутствии можно использовать изоленту). Трубка укладывается в заранее подготовленную штробу. Некоторые модели датчиков устанавливаются без гофротрубы, их необходимо фиксировать скотчем между стержнями над теплоотражающим материалом.
  10. Система тестируется в течение 1-1,5 часов.

При монтаже теплого пола под плитку нет необходимости в обустройстве стяжки.

Готовится плиточный клей из специального состава для теплых полов, осторожно наносится и разравнивается шпателем, клеится плитка.

Толщина слоя клея и плитки в сумме должна быть не меньше 2 см.

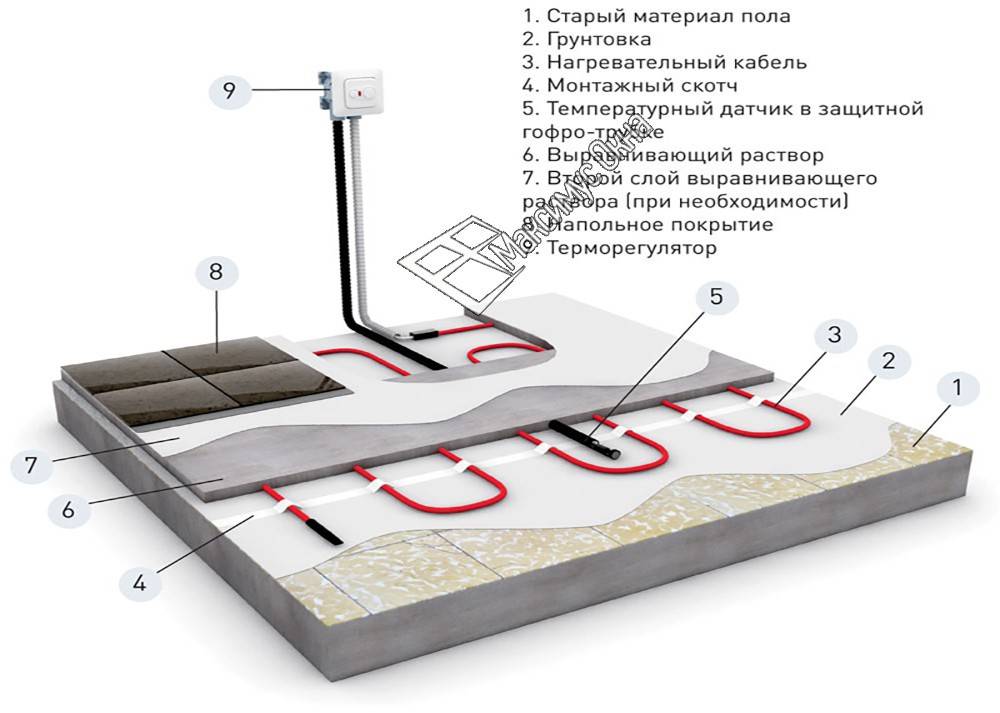

Кабельный теплый пол

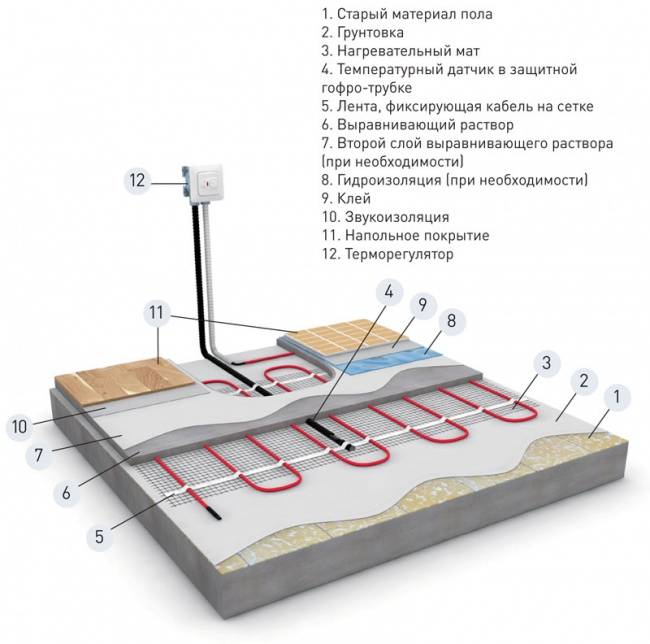

Кабельные термоматы укладываются практически так же, как карбоновые, даже еще проще. Под них в качестве утеплителя и теплоотражающего материала можно укладывать фольгированный пенофол.

Если есть необходимость разделить секцию, разрезается сетка посредине между витками кабеля, осторожно, чтоб его не задеть. При поворотах отрезков нельзя допускать их нахлеста и перекручивания кабеля. Расстояние между полосами должно составлять 5 см. Как правило, кабельные термоматы имеют самоклеющуюся основу и не нуждаются в дополнительной фиксации.

Рекомендуется замерять сопротивление термоматов и терморегулятора до начала монтажа. Также стоит выполнить предварительную раскладку и составить схему, на которой будет отмечено расположение всех узловых элементов — концевой муфты, термодатчика. Проверка системы необходима также после завершения монтажа и до укладки плитки. В отличие от карбоновых матов, кабельные испытываются в течение минуты.

Существует 2 способа укладки плитки на кабельные термоматы:

  1. На небольшие участки пола поэтапно наносится специальный плиточный клей, чтоб толщина его слоя над поверхностью кабеля составляла не менее 5 мм. Пока клей не застыл, приклеивается плитка.
  2. Сначала поверх термоматов наносится тонкий, до 1 см, слой полимерного наливного пола. После его высыхания клеится плитка.

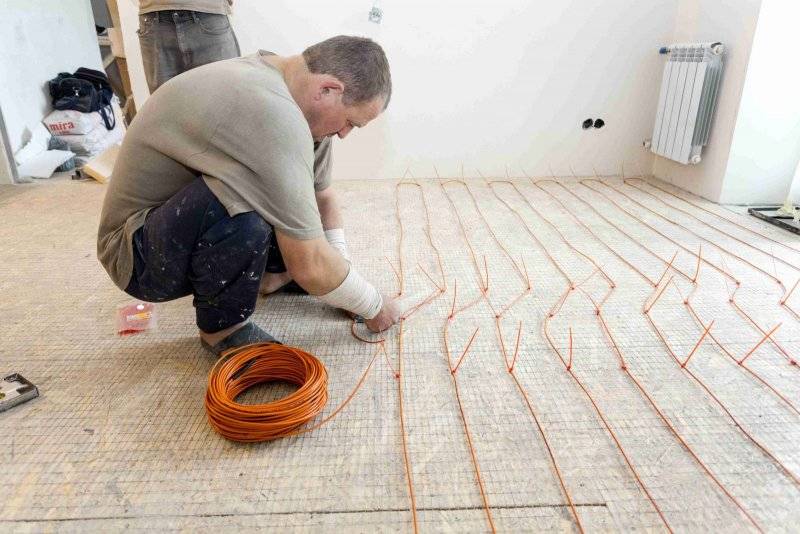

Реже под плитку укладывают кабель в стяжку, толщина которой должна составлять 3-5 см. В этом случае к основанию крепится металлическая монтажная лента, служащая для фиксации ниток кабеля.

Важные моменты

  • недопустимо пересечение ниток кабеля или карбоновых стержней, накладка секций;
  • проверка работоспособности системы должна осуществляться до начала «мокрых» процессов. Включение теплых полов возможно только после полного высыхания плиточного клея или стяжки;
  • в процессе нанесения раствора и укладки плитки по полу нужно ходить в обуви на мягкой резиновой подошве;
  • клей или раствор должен полностью покрывать кабель или стержни по всей площади, равномерно, чтоб под плиткой не было пустот;
  • есть много систем со своими особенностями монтажа, поэтому в каждом конкретном случае нужно следовать инструкции производителя.

Итог

Электрический теплый пол под плитку можно уложить своими руками, обладая базовыми знаниями об устройстве электроцепей и навыками их монтажа. Все соединения должны осуществляться в полном соответствии со схемой, а все проверки — проводиться до укладки плитки. Правильно смонтированный теплый пол под плиткой обеспечит комфорт в любое время года.

Ванная своими руками — ТаВанная.ру Делаем теплые электрические полы под ламинат и плитку своими руками — Ванная своими руками

Теплый электрический пол стал атрибутом повседневного типа, которым может обладать каждый. С его помощью достигается идеальный микроклимат, поддерживается приятная температура в течение всего года, сохраняется столь важное здоровье. Сегодня мы поговорим про основные нюансы электрического пола, его достоинства, недостатки и разновидности.

Содержание статьи

  • 1 Основные преимущества
  • 2 Недостатки
  • 3 Виды
    • 3.1 Кабельный
    • 3.2 Пленочный
  • 4 Установка

Основные преимущества

Важно заметить, что электрический теплый пол в ванной и других помещениях монтируется под холодные отделочные материалы, к которым относят стяжку, керамическую плитку, мрамор, гранит. Если ваш пол выполнен из дерева или покрыт ковролином, потребность в электрическом теплом полу отсутствует.

Не забывайте, что тепло способно навредить дереву, привести к его пересыханию. Ковролин зачастую включает в свой состав синтетические компоненты, которые начнут плавиться и выделять опасные для человека вещества. Но относительно недавно появились теплые полы, способные работать под любым основанием финишного покрытия.

Говоря о преимуществах теплого пола электрического типа, невозможно не упомянуть следующие моменты:

  • Конструкции обладают повышенной надежностью. Обратите внимание на ведущих производителей, таких как xl pipe. Несмотря на то, что пол электрический, опасаться протечек не придется;
  • Систему не видно и не слышно. В вашем доме подобная конструкция останется незаметной, поскольку монтируется под стяжку или финишное покрытие. Плюс не издает шума, так как не нуждается в использовании котлов, насосов;
  • Равномерно прогревается вся поверхность пола благодаря эффективной работе системы xl pipe. Подобными свойствами водяной пол похвастаться не может;
  • Легкая регулировка температуры. Для этого производитель xl pipe предусмотрел специальные пульты, где настраиваются соответствующие вашим требованиям параметры;
  • Длительная служба. Срок работы подобного теплого пола составляет около 50 лет.

Недостатки

Несмотря на обширный перечень преимуществ, важно поговорить про недостатки устанавливаемой под плитку системы обогрева.

  1. Расходует большое количество электроэнергии. Если площадь вашей квартиры или дома большая, и каждую комнату вы хотите оснастить системой обогрева, рекомендуется останавливать свой выбор на водяных полах.
  2. Создаются электромагнитные излучения. На деле они безопасные, но для многих являются серьезным фактором.

Виды

Прежде чем выполнять стяжку и монтировать под плитку систему pipe, советуем ознакомиться с разновидностями электрических теплых полов.

Всего существует два вида:

  • Пленочный. Он представлен в виде тонкой пленки, которая излучает тепло;
  • Кабельный. Создается в виде мата и специальных секций.

Поговорим о каждом из них более подробно.

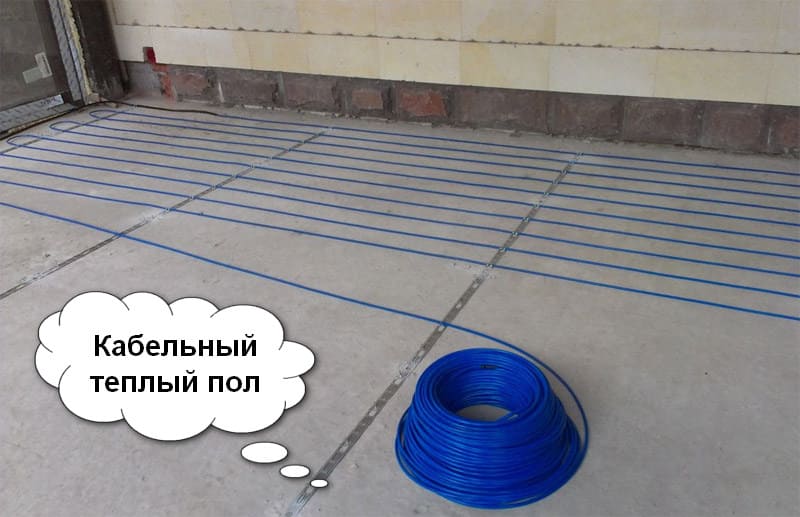

Кабельный

Основа конструкции такого теплого пола — это нагревательные кабели. Существует несколько разновидностей этого самого кабеля, каждый из которых подходит для создания системы теплого электрического пола:

  • Двухжильный резистивный;
  • Одножильный резистивный;
  • Саморегулирующийся.

Двухжильный стоит дороже своего одножильного аналога, но позволяет проще уложить под плитку электрический пол. Плюс показатели электромагнитного излучения у него ниже. Потому есть смысл приобретать двухжильные вариации кабелей.

Но у всех резистивных вариантов есть общий недостаток — при нарушении контакта стяжка — кабель, происходит перегрев. У саморегулирующегося кабеля такого недостатка нет, поскольку его конструкция сложнее и совершеннее.

Нагревательные кабели для теплых электрических полов реализуют на рынке в виде матов и секций. Конструкция представляет собой набор кабелей и сеток, заключенный в специальный мат. Монтировать электрические полы из матов проще и быстрее.

Так, при использовании секций требуется выполнить цементную стяжку и заложить конструкцию в нее. Если это маты, тогда допускается использовать жидкостный слой плиточного клея. Второй вариант не предусматривает необходимость поднятия уровня пола, поскольку стяжка отсутствует.

Пленочный

Некоторые считают, что пленочный тип электрического теплого пола — это тот же инфракрасный пол. На деле это не так, поскольку к инфракрасным можно отнести все источники тепла.

В роли нагревательного элемента пола в пленочных конструкциях выступает пленка. Ее изготавливают из специальных материалов — биметалла или углерода. Отличие между ней и кабельными системами заключается в том, что для пленочных не нужна стяжка или клей. Плюс их укладывают не только под плитку, но и любые другие поверхности, отделочные материалы.

Важно отметить несколько ключевых достоинств, которыми обладают пленочные теплые электрические полы:

  • Толщина пленки составляет всего около 0,4 миллиметров;
  • Монтаж осуществляется легко, без серьезных и сложных этапов. Помощь специалистов вам не потребуется, поскольку многие домашние мастера самостоятельно укладывают пленки pipe под плитку;
  • Простые мероприятия по обслуживанию. Они не требуют много сил, времени и финансовых затрат.

Но если сравнивать с кабельными системами электрического теплого пола, то у пленочных заметим один серьезный недостаток — менее продолжительный срок службы.

Установка

Перед покупкой системы электрического теплого пола, самое главное — определить оптимальные параметры. Для этого специалисты рекомендуют обратить внимание на три главных вопроса.

  1. Какую роль вы отдаете электрическому теплому полу — основного обогревателя или дополнительного.
  2. Что находится под полом, который вы собираетесь утеплять? Это может быть теплая комната соседей, либо подвал, не имеющий системы отопления.
  3. Возможно ли будет выполнить цементную стяжку.

Ответив на эти вопросы, вы сможете определить тип и мощность системы.

  1. Если это помещение с низким уровнем влажности, расположенное на первом этапе, система должна иметь мощность в 150 Вт.
  2. Если помещение не влажное, но расположено на 2 этаже и выше, хватит мощности в 130 Вт.
  3. Если возможно выполнить стяжку, предпочтение отдается нагревательным секциям или кабелю.

В случае с нагревательными секциями для устройства электрического теплого пола, последовательность монтажных работ выглядит следующим образом:

  • Очищается пол от старых покрытий. Необходимо добраться непосредственно до бетонной основы пола;
  • Укладывается подложка теплоизоляции;
  • Раскладывается кабель по всей площади пола помещения;
  • Монтируются специальные датчики температуры и терморегулятора, чтобы вы имели возможность самостоятельно настраивать оптимальную температуру обогрева электрическим полом;
  • Подключается система и проверяется на предмет работоспособности;
  • Заливается слой стяжки;
  • Монтируют плитку или другое финишное покрытие.

Самое правильное решение с вашей стороны — это четко следовать инструкции производителя системы электрического теплого пола. Каждая фирма имеет свои нюансы, требования, то есть универсальными все подобные конструкции назвать нельзя. Обладая опытом работы с другими теплыми полами, никогда не игнорируйте рекомендации от нового изготовителя, насколько бы вы ни были уверены в собственных силах.

Выбор финишного покрытия — дело сугубо индивидуальное. Установите вы плитку, либо отдадите предпочтение мрамору, керамограниту — решать только вам. Убедитесь только, что система работает исправно, прежде чем покрывать ее стяжкой и отделочными материалами.

Электрический тёплый пол под плитку своими руками Строительство и ремонт Пола


Читайте также:

Электрический тёплый пол под плитку своими руками

данной статье мы рассмотрим, как сделать электрический теплый пол под плитку своими руками. Нагреваемый электрический теплый пол может являться отличным дополнением к основной системе обогрева в вашем помещении. Им можно воспользоваться в тех случаях, когда по тем или иным причинам основное магистральное отопление не работает. Кроме того, нагреваемый электрический пол вполне может быть и самостоятельным средством обогрева помещений, что позволит вам по-новому подойти к дизайну комнаты, избавившись от бросающихся в глаза радиаторов.

Читайте также: Снится Конфуций

В любом случаем нагреваемый электрический пол создает зону обогрева в непосредственной близости от пола. Это особенно важно для тех помещений, где вы вынуждены ступать босыми ногами на пол, например, в спальнях или в ванных комнатах.

Кроме того, нагреваемый электрический пол будет незаменим в детских комнатах, ведь ребенок много времени проводит в игре непосредственно на полу.

Вы можете смонтировать нагреваемый электрический теплы пол под любое завершающее напольное покрытие, в том числе и под плитку, например, в ванной комнате.

Строительство электрического теплого пола возможно своими руками, без привлечения сторонних специалистов.

Сейчас на рынке предлагаются к продаже готовые комплекты электрического теплого пола следующих основных модификаций: инфракрасный пленочный и из греющего кабеля, который может быть скомпонован в специальные маты.

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

  1. Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
  2. На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
  3. К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
  4. Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.
  5. Проведите тестирование пола, подключив его в сеть с минимальной нагрузкой и постепенно увеличивая ее до максимальной.
  6. Разместите над теплым полом влагостойкий лист.
  7. Разместите на пленке теплого пола армирующую сетку с небольшим шагом.
  8. На образовавшуюся конструкцию можно клеить керамическую кафельную плитку и керамогранит с использованием обычной процедуры.
Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

  1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.
  2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
  3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
  4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
  5. Прикрепите плиты к полу винтами-саморезами.
  6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

  • Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
  • Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля.
  • При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
  • При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

  1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
  2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
  3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
  4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

  1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
  2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Вы читаете статью Электрический тёплый пол под плитку своими руками. Все материалы на сайте Two Room, а также и статья Электрический тёплый пол под плитку своими руками — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

Монтаж и укладка теплого пола под плитку своими руками: технологии правильного монтажа

Краткое содержание

Монтаж теплого пола под плитку (как керамическую, так и кафельную) –  несложная задача, которая не требует специфических знаний. Чтобы сделать это своими руками без привлечения специалистов в данной сфере, необходимо тщательно следовать технологии укладки всех слоев в определенной последовательности.

Правильная схемы монтажа теплого пола

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

  • кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

Схема укладки кабельного электрического пола под плитку

  • нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

Инструкция укладки электрических матов под плитку

  • пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;

Правильная укладка пленочного теплого пола под кафельную плитку

  • водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками

Подготовительные работы

В большинстве случаев электрический теплый пол является самым выгодным вариантом под плиточное покрытие. Его установка проводится без применения специализированного оборудования и не требует специфических знаний. Технология монтажа своими руками элементов в виде кабеля, матов или пленки подразумевает наличие следующих этапов работ.

Монтаж электрического теплого пола под керамическую плитку

Подготовка основания

Схема укладки электрического теплого пола

Укладка выбранных элементов происходит после окончания всех черновых работ – штукатурки стен, потолков, заливки стяжки и других. Чтобы уложить данные конструкции для устройства теплого пола, необходимо тщательно очистить основание. Нужно удалить пыль, грязь, застигшие частицы раствора после оштукатуривания поверхностей.

Для подготовки основания своими руками рекомендуют использовать шпатель или специальный растворитель, который устранит все лишнее. После этого поверхность пола нужно увлажнить водой и очистить при помощи щетки или веника.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Подключение регулятора температуры

Схема подключения датчика теплого пола

Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.

Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.

Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.

Монтаж электрического теплого пола под плитку

Монтаж нагревательных элементов

Укладка нагревательных элементов своими руками производится с учетом определенных правил, которые зависят от выбранного материала – кабеля, матов или пленки.

Схема укладки нагревательного мата под плитку

Укладывание кабеля

Монтаж одножильного или двужильного кабеля производится с учетом следующих правил:

Схемы подключения одножильного и двужильного кабеля для теплого пола

  • от стен нужно отступить не меньше 5 см;
  • от отопительных приборов до первого элемента теплого пола минимальное расстояние составляет около 10 см;
  • кабели не укладывают на участке, где будет размещаться мебель или какие-то электроприборы.

Раскладка нагревательных элементов происходит по типу «змейки». При этом важно обеспечить расстояние между витками не меньше 8 см. Во время монтажа кабеля нужно следить, чтобы он не натягивался, не перегибался, а все переходы был максимально плавными. Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты.

Конструкция одножильного и двухжильного нагревательных кабелей

После установки кабеля происходит заливка цементно-песчаной стяжки. Ее толщина должна составлять не меньше 3 см, а при использовании теплоизоляционных плит – от 5 см. Когда стяжка достаточно затвердеет, производят укладку плиточного покрытия.

Укладывание матов

Монтаж нагревательных матов происходит по всей поверхности пола. В процессе установки часто возникает необходимость разрезать полотно. Это нужно делать максимально аккуратно, чтобы не повредить кабель. Также при развороте полотна или во время обхода любых препятствий необходимо обеспечить расстояние между витками не меньше 5-6 см.

Схема монтажа нагревательных матов

После укладывания матов происходит их финишное закрепление. Это можно сделать при помощи клейкой ленты. Некоторые производители нагревательных матов выпускают их с самоклеящейся поверхностью. В данном случае, чтобы прикрепить конструкцию достаточно снять защитное покрытие и зафиксировать на полу.

Только после этого наверх укладывают слой из плиточного клея. Его толщина должна составлять не больше 2-3 см. После высыхания клея переходят к укладке плитки.

Монтаж пленочного теплого пола

Во время монтажа пленки нужно следить, чтобы медные контакты были обращены книзу и размещались около стены, где находится терморегулятор. Данный нагревательный элемент должен укладываться таким способом, при котором его матовая поверхность будет сверху. Отдельные листы устанавливаются впритык, но не внахлест.

Схема монтажа пленочного теплого пола

Последний вариант категорически запрещен при монтаже теплого пола. Нагревательные элементы крепятся к основанию при помощи двустороннего скотча. Отдельные листы соединяются между собой с применением обычной клейкой ленты.

На установленный теплый пол производится монтаж армирующей сетки при помощи саморезов. В это время нужно следить, чтобы они не повредили основные контакты. После заливки цементно-песчаной стяжки необходимо выждать около 28 дней. Только после этого можно приступать к использованию теплого пола.

Видео: Монтаж нагревательного кабеля в слой наливного пола под плитку

Электрический теплый пол под плитку своими руками

Не секрет, что большая часть населения делает ремонт своего жилья своими силами. У кого-то хватает мастерства сделать почти все своими руками. Кто-то продолжает осваивать новые профессии во время проведения ремонта. И это делается не потому, что всем так хочется, а потому что ремонтные работы не дешевы и не всем бывают «по карману».  И чтобы начинающим мастерам было проще осваивать работы по ремонту, мы на своем сайте даем рекомендации по различным ремонтным работам. И сегодня мы рассмотрим основные моменты по монтажу электрического теплого пола под плитку.



     Какие бывают теплые полы

Теплые полы, которые можно использовать под керамическую плитку, бывают кабельные и матовые – здесь названия говорят сами за себя. Кабельные, в свою очередь, могут быть одно или двухжильные. Для жилых помещений, как более безопасные, в основном применяются двухжильные. Бывают еще и саморегулирующиеся кабели, в которых при повышении температуры сопротивление в нагревательном кабеле увеличивается и ток уменьшается, за счет чего происходит уменьшение температуры в этом участке кабеля. Но они и значительно дороже.



Правила монтажа теплого пола

Перед тем, как начать монтировать теплый пол, следует подготовить основание. В чем оно заключается? В создании теплоизолирующего слоя, чтобы излучаемое тепло не тратилось на нагрев бетона снизу от кабеля, а было направлено вверх, в помещение. Для этого используют пенополистирол или пенопласт, если есть возможность поднять полы на определенную высоту. А если высота пола критична, то можно использовать фольгированный пенофол – у него достаточно низкая теплопроводность и при небольшой толщине позволяет создать хороший барьер теплу.



Сверху утеплителя следует произвести выравнивающую стяжку, на которую будет укладываться нагревательный кабель или мат. Кабель укладывается зигзагообразно на нужную площадь и крепится к полу при помощи специальных монтажных лент с лепестками, которыми кабель фиксируется в нужном месте. Можно закрепить кабель и к ранее настеленной металлической сетке, которая создаст дополнительную прочность стяжке. В матах кабель уже зафиксирован, их только следует раскатать и зафиксировать к полу при помощи скотча. При укладке полов не допускается перехлеста кабеля – он укладывается на равномерном расстоянии.



Также перед укладкой кабеля нужно подготовить штробу –углубление в полу для датчика, который должен располагаться между зигзагами кабеля. Датчик устанавливается в гофрированной трубе, недалеко от места установки регулятора температуры. Это дает возможность вытащить его за кабель при необходимости замены без демонтажа пола. Питающий кабель пола от регулятора температуры соединяется с нагревательным кабелем с помощью муфты. После этого весь пол накрывается цементной стяжкой, а сверху укладывается керамическая плитка.



Иногда, если не требуется толстая стяжка, ее делают из плиточного клея или наливного. В некоторых случаях сразу укладывают плитку на слой, превышающий толщину кабеля или мата. Все зависит от прочности подготовительного основания и высоты чистого пола в данном конкретном случае. Здесь нужно смотреть по обстоятельствам и выбирать самый оптимальный вариант. Включать и пользоваться теплым полом можно после того, как высохнет стяжка. Если это цементно-песчаная, то 2-3 недели, как минимум. Если другие виды материалов, как наливной пол, то меньше — согласно техническим характеристикам . Удачи, вопросы в комментарии!

Теплый пол под плитку – нюансы монтажа электрических систем + Видео

Теплый пол под плитку позволяет создавать за счет равномерного распределения тепловой энергии по-настоящему комфортный температурный режим в любом помещении. Электрические теплые полы могут отличаться по площади обогрева, мощности используемых нагревательных элементов и другим параметрам.

Электрополы для квартир в многоэтажках – идеальные системы

Кафельная плитка не так уж и часто эксплуатируется в современных жилищах в качестве напольного покрытия, несмотря на то, что она характеризуется прекрасным внешним видом и высокой эксплуатационной надежностью. Многим людям не нравится ее холодная поверхность. Зимой по кафелю босиком особенно не походишь – ноги вполне могут замерзнуть.

Причина в том, что глина, являющаяся основным компонентном плитки, имеет высокий показатель теплопроводности. Этот ее недостаток несложно преобразовать в преимущество, если установить под кафельное покрытие электрический теплый пол. Итогом таких работ станет комфортная температура поверхности кафеля и зимой, и летом. В холодную пору года она будет теплой, а в летние месяцы станет приятно холодить босые ноги.

Монтаж электрического теплого пола под кафельное покрытие

Электрические (эл.) полы идеальны для городских квартир в многоэтажках. Такие системы разрешается эксплуатировать в любое время. Вы можете включить эл. теплый пол в начале осени и весной, когда центральное отопление еще или уже отключено, либо в зимнюю стужу, и выбрать необходимую мощность его работы, подходящую для того или иного сезона. Интересующие нас электро-системы можно регулировать, выбирая оптимальный режим их функционирования.

Заметим, что в частных жилых домах чаще монтируются водяные теплые полы. А вот для квартир они не рекомендованы, так как подобные системы подключаются к источнику подачи горячей воды, который питает всю многоэтажку. Вполне возможно, что из-за ваших теплых полов жильцы остальных квартир в доме будут испытывать серьезные неудобства.

Кроме того, обустройство водяных напольных системы требует их заливки бетоном либо стяжкой на основе песка и цемента, которые имеют немалую массу. Есть вероятность обрушения плит перекрытия под лишним весом. Даже если подобной проблемы не возникнет, стяжка съест около 10–15 см высоты квартиры. А какому владельцу жилища это может понравиться?

Таким образом, эл. полы под плитку являются оптимальным вариантом для монтажа дополнительной системы обогрева помещения в многоквартирных домах. Электрические напольные системы бывают нескольких видов. Вы можете установить под плитку кабельный, пленочный либо матовый (используются специальные нагревательные эл. изделия) пол. О различиях между ними поговорим далее.

Выбираем теплые полы – какой вариант будет оптимальным для вас?

Кабельные системы, как правило, монтируются в новых домах, в которых плиты перекрытия отличаются высокой надежностью. Такие эл. полы в обязательном порядке накрываются бетонной стяжкой. Она дает дополнительную нагрузку на напольное основание и приподнимает его примерно на 7–8 см. В старых и ветхих постройках, как вы сами понимаете, подобные системы лучше не устанавливать.

Кабельный пол обычно монтируется тогда, когда квартира покупается в новом доме без отделки.

В этом случае вам все равно придется выравнивать напольное основание. На этом этапе работ вполне можно сразу же и обустраивать электрический теплый пол. Причем у вас есть возможность использовать системы с двужильными либо с одножильными кабелями. Первые укладывать проще и быстрее. Еще легче выполняется монтаж эл. полов, выполненных в виде нагревательных матов. Эти изделия представляют собой тонкие рулоны, сделанные из армированной сетки, внутрь которой вставлены небольшие по сечению провода. Общая толщина таких матов не превышает 3 мм.

Электрический теплый пол с двужильным кабелем

Если в вашей квартире имеется выровненное бетонное основание, смело выбирайте теплые полы из нагревательных матов. Их нужно будет всего лишь раскатать по напольной поверхности, обработать плиточным клеем и установить сверху плитку. Отличный результат при минимальных трудовых затратах! Важный момент! Обычный кабельный эл. пол по цене на 30–40 % дешевле матового. Учитывайте это, если ваш бюджет на закупку требуемых материалов ограничен.

Самым же современным принято считать электрический пленочный пол. Его часто именуют инфракрасным, так как он не испускает электромагнитных волн и задерживает инфракрасное излучение, поступающее в подпольное пространство из помещения. Специалисты говорят, что энергопотребление таких систем очень маленькое. При этом эффективность их работы аналогична кабельным и матовым полам. Энергосберегающие пленочные теплые системы изготавливаются из полимерной пленки. Ее разделяют на ряд квадратов, в которые запаиваются особые пластины, обеспечивающие нагрев пола. Подключаются инфракрасные полы к обычной розетке.

Казалось бы – мы нашли идеальный электрический пол. Но не все так просто. Профессиональные строители не советуют укладывать инфракрасные эл. покрытия под плитку. Во-первых, в этом случае основные полезные свойства пленочных систем утрачиваются. Во-вторых, нагревательная пленка плохо скрепляется с плиточным клеем. Увеличить качество соединения можно прокладкой стекловолоконной мелкоячеистой сетки между клеевым слоем и пленочным материалом. Но в этом случае растут и финансовые, и трудовые затраты на обустройство эл. теплого пола.

Мощность теплых полов – основной критерий при выборе системы

Решив, какой тип эл. полов будет устанавливаться, можно приступать к определению их энергоэффективности. Мощность систем нагрева зависит от:

  • варианта обогрева;
  • площади напольного покрытия;
  • типа помещения.

Важно! Мощность следует рассчитывать для площади покрытия, которое не занято бытовой крупной техникой и стационарно установленными предметами меблировки. В связи с этим вам необходимо сразу определиться, где будет стоять мебель, холодильник, газовая печь и так далее. А затем рассчитывать мощность, которую должен будет иметь электрический пол под плитку.

Расчет мощности теплого полового покрытия под плитку

Здесь есть один нюанс. По существующим стандартам обогреваемая посредством теплых полов площадь покрытия обязана быть не меньше 70 % от всей площади комнаты (при условии, что отопительная система используется в качестве основной). Если это условие не выполняется, эл. полы могут применяться исключительно в качестве дополнительного комплекса отопления.

Рекомендуемая мощность (удельная) полов на один квадрат площади:

  • 110–140 Вт – для дополнительного отопления;
  • 150–180 ВТ – для основного.

Также учитывайте при выборе мощности и тип комнаты, в которой планируется монтаж системы под плитку. Для ванных комнат желательно выбирать полы с показателем энергоэффективности на уровне 140–150 Вт/кв. м, для застекленных террас и балконов – 150–180 Вт, для жилых помещений и кухонь – до 140 Вт. И не забывайте, что энергопотребление мощных систем может быть достаточно высоким. Если вы монтируете именно их, приготовьтесь к большим счетам за израсходованную электроэнергию. Впрочем, комфорт, создаваемый теплыми полами, однозначно того стоит.

Самостоятельная установка кабельных нагревающих полов – инструкция

Кабельные системы, используемые в качестве единственного источника отопления помещения, требуют подготовки напольного основания с обязательной его теплоизоляцией. Работы выполняются следующим образом:

  1. Бетонным раствором (3 части песка и часть цемента) выравниваете имеющиеся ямы на полу. Для предотвращения риска образования плесени и с целью улучшения адгезии обрабатываете основание грунтовкой.
  2. Настилаете пенополистирол в листах на пол. Рекомендуется использовать изделия толщиной 5 см (для утепления лоджий) или 3 см (для теплоизоляции других комнат) с дополнительным металлизированным слоем на поверхности. Такие листы прекрасно отражают тепловые лучи.
  3. Винтами-саморезами фиксируете пенополистирольные изделия к напольному основанию. Сверху настилаете крепежную армирующую сетку. Ее также следует закрепить на полу, используя саморезы большей длины. Эти метизы будут дополнительно фиксировать используемые теплозащитные плиты.

Затем приступаете к расчету длины кабеля для полов под плитку. Отметьте на миллиметровой бумаге всю стационарную мебель и технику, после чего начертите схему прокладки нагревающего провода и посчитайте его общую длину. Следующий шаг – установка терморегулятора. Он может быть встраиваемым либо накладным, механическим или более современным электронным. Монтировать регулятор требуется поближе к магистральной проводке в специальную штробу. В нее также размещают и датчик температуры.

Терморегулятор теплых полов

Теперь приступайте непосредственно к прокладке и проверке работы кабеля:

  • закрепите его по выбранной схеме на напольной сетке при помощи пластиковых хомутиков;
  • подключите нагревательный элемент к регулятору температуры;
  • включите терморегулятор на минимум, плавно увеличьте температуру до наибольшего допустимого значения, через пару минут уменьшите мощность и оставьте систему на 30–40 минут в рабочем состоянии.

Если система работает, можно начинать укладку кафеля. Его лучше монтировать на еще одну сетку для монтажных работ, которую размещают поверх нагревательных элементов пола. Плитку устанавливайте на клей по инструкции, прилагаемой к нему. Никаких проблем возникнуть не должно.

Монтаж пленочных систем и нагревательных матов – проще некуда

Об установке нагревательных матов мы уже говорили. Вам потребуется:

  • аккуратно разложить готовый комплект теплого пола под плитку на основании;
  • нанести плиточный клей;
  • уложить кафель;
  • подключить систему.

Установка нагревательных матов

Инфракрасные полы монтируются чуть дольше. Но и в этом случае серьезных затруднений у домашних мастеров не возникает. Работы осуществляются так:

  1. Выравниваете напольное основание стяжкой. Желательно смонтировать по периметру всего пола специальную демпфирующую ленту. Она защитит бетонную смесь от деформаций в результате воздействия высоких температур от нагревающих элементов.
  2. Раскатываете по выровненному основанию теплозащитный материал.
  3. К теплоизоляционным изделиям прикрепляете пленочный теплый пол. Соединение производите при помощи жидких гвоздей.
  4. Устанавливаете штробу, размещаете в ней кабель, выводите его и подключаете к регулятору температуры.
  5. Температурные датчики разрешается устанавливать непосредственно на поверхность инфракрасной системы. Но в этом случае проводка к ним подводится в гофрированной защитной трубе.
  6. Проверьте работу теплого пола.

Если все работает на отлично, смонтируйте на поверхность системы влагостойкий лист, а на него установите армирующую сетку (ее шаг следует выбирать поменьше). Теперь клейте плитку и наслаждайтесь всегда комфортным микроклиматом в своем жилище!

Оцените статью: Поделитесь с друзьями!

своими руками теплый пол

Полы с подогревом своими руками — популярный проект, потому что многие люди ненавидят ходить по холодному полу. Часто нет ничего более комфортного, чем успокаивающее тепло, создаваемое самодельной системой подогрева пола.

Некоторые системы теплого пола своими руками легко установить, в то время как другие требуют прикосновения и навыков профессионала. Электрические коврики для подогрева пола своими руками очень популярны, потому что вы просто разматываете их, подключаете к электросети, а затем покрываете напольным материалом.Керамическая плитка, гранитный пол и любые другие изделия из натурального камня очень хорошо сочетаются с этими электрическими ковриками для подогрева пола своими руками. Причина проста: маты для теплого пола очень тонкие.

Системы водяного отопления своими руками представляют собой большую проблему. Для выработки достаточного количества тепла водопроводные системы водяного теплого пола своими руками должны иметь размер трубы с внутренним диаметром почти полдюйма или больше. Эти большие трубы нелегко покрыть напольным материалом, поэтому их часто устанавливают внутри бетонной плиты под деревянным основанием пола.

Можно сделать систему подогрева полов своими руками поверх деревянного чернового пола, но трубы часто необходимо покрывать жидким составом, который выглядит как пудинг, но затвердевает и затвердевает, как бетон. Это очень сложный многоэтапный процесс, и многие мастера не обладают инструментами и навыками, необходимыми для профессиональной установки.

Для систем горячего водоснабжения также требуются бойлеры или водонагреватели для выработки тепла, передаваемого по трубам отопления под полом.Требуются большие навыки для определения размера, установки и подключения этих отопительных установок к трубопроводным системам.

Самая большая ошибка, которую может сделать мастер при установке лучистого отопления в пол, — это занижение размера системы. Очень важно убедиться, что устанавливается правильное количество обогрева, чтобы компенсировать потери холода или тепла. Не во всех домах необходимо одинаковое количество нагревательных элементов. В помещении, где зимой становится холоднее, потребуется больше Btus, чем в доме с мягким климатом. Обратите внимание на руководства по размерам, выпускаемые производителями отопительного оборудования.

Способы электромонтажа очень важны, когда речь идет о системах теплого пола своими руками. Многие домашние мастера не являются квалифицированными электриками и могут перегрузить цепи, если не будут осторожны. Эта серьезная ошибка может вызвать смертельный электрический пожар.

Электрическая система подогрева пола может потреблять значительный электрический ток, и вы должны убедиться, что коврик включен в собственную цепь, если этого требуют инструкции или электрические нормы. Добавление новых электрических цепей — не сложный самодельный проект, но он может быть очень пугающим.

Колонка EM0039

DIY Электрический теплый пол — Kezzabeth

Если вы еще не знаете (я упоминал об этом только миллиард раз, но на всякий случай, если вы новый читатель здесь), у нас в настоящее время нет какой-либо формы центрального отопления. . В конечном итоге мы будем инвестировать в энергоэффективные электрические радиаторы для спален, и мы уже вложили деньги в дровяную горелку для нижнего этажа. Проблема с этой настройкой в ​​том, что, когда горелка для журналов не работает, на нижнем этаже все равно будет чертовски холодно.Так что пол с подогревом определенно был тем, что мы хотели для кухни. Он может установить таймер, который сработает еще до того, как мы проснемся, он не использует пространство на стене, как традиционный радиатор (что ВЕЛИКОЛЕПНО, потому что здесь нет места на стене!), А электрические полы с подогревом также распределяют это тепло больше. равномернее по комнате, чем стандартный радиатор тоже!

Имея небольшой бюджет, я знал, что теплые полы своими руками были для нас единственным вариантом. На рынке так много брендов, что сложно понять, какой продукт выбрать.Я поискал по всей всемирной паутине, прежде чем в конце концов остановился на бренде ProWarm. У них не только беспрекословная политика замены, если вы повредите кабели, и пожизненная гарантия, но они также очень хороши и имеют хорошие отзывы! Вы можете ошибиться?

Таким образом, на самом деле в комплект входит практически все, что вам нужно для установки — грунтовка, изолента, ролики, собственно кабели и термостатический регулятор. Единственное, чего в нем нет, так это изоляционных плит, что является необязательным, но рекомендуется в зависимости от типа черного пола.Вы можете купить комплект различных размеров и трех разных мощностей. Наш комплект представляет собой квадратный 7-метровый комплект с максимальной мощностью 2000 Вт, который рекомендуется для помещений, где он будет основным источником отопления. Что касается затрат, я купил комплект в магазине eBay, «Магазин теплых полов», за 132 фунта стерлингов, что на 50% меньше, чем фактический веб-сайт магазина теплых полов, где термостат также продается отдельно! Я не совсем уверен, являются ли магазин eBay и официальный веб-сайт одной и той же компанией — они кажутся очень похожими даже по дизайну … но тогда почему такая резкая разница в цене? В любом случае, это была настоящая и чертовски выгодная сделка!

Итак, я подумал, что поделюсь процессом, через который мы прошли, чтобы установить его, сколько стоит сделать DIY, и в целом поделится своим опытом.Напоминаем, что вот как комната выглядела раньше:

Если вы заинтересованы в установке собственного электрического теплого пола — я также настоятельно рекомендую посмотреть некоторые видеоуроки на веб-сайте магазина теплых полов!

Шаг 1 — Установка изоляционных плит

Какой смысл в теплых полах, если вы в конечном итоге нагреете только холодный бетонный пол под ним? (Предполагая, что вы здесь кладете на бетон — идите со мной!) Изоляционные плиты настолько важны, чтобы гарантировать, что тепло идет вверх, а не вниз.Вы можете получить несколько разных типов досок разной толщины в зависимости от того, на какой поверхности вы их используете. Мы выбрали самые тонкие и дешевые, потому что у нас очень ограниченный бюджет, и мы также не можем позволить себе добавить слишком большую высоту к полу (толщина плитки уже составляет 22 мм!), Но, очевидно, толще, наверное лучше. Доски, которые мы используем, в основном представляют собой вспененный материал. Он представляет собой жесткий лист, и его можно разрезать обычным ножом, чтобы вставить его в нужное место, чтобы покрыть весь пол.Они также были от того же продавца eBay по ВЫГОДНОЙ цене менее 3 фунтов стерлингов за доску!

Когда мы кладем на бетон, он приклеивается к полу обычным гибким плиточным клеем (убедитесь, что он подходит для использования с подогревом пола!). Самая сложная часть этого заключалась в том, чтобы убедиться, что под ним нет воздушных карманов, но в остальном это было действительно быстро и заняло меньше дня. В комплект также входит грунтовка, которая казалась чем-то вроде водного раствора ПВА, который вы сначала наносите на бетон, что, я думаю, вероятно, просто помогает с адгезией.Если вы кладете на дерево, доски просто прикручивают.

После установки мы заклеили стыки изолентой, это обеспечит полную водонепроницаемость и отсутствие потертостей по краям и их поднятия. Некоторое время иметь полностью синий пол было определенно немного странно, хотя собакам это нравилось — я думаю, что все может быть лучше, чем твердый бетонный пол, когда ты собака!

Шаг 2 — Размещение датчика термостата

Если вы используете термостат с подогревом пола, вам необходимо отвести часть изоляционной плиты (и потенциальный черновой пол), чтобы датчик был установлен заподлицо с полом.Датчик должен быть установлен на расстоянии 30 см от стены в подходящем месте, где вы сможете провести провода, чтобы подключить его к сети и системе управления. Если вы используете очень толстую изоляционную плиту, вам, вероятно, просто нужно вырезать кусок плиты. Но из-за того, что у нас он очень тонкий, нам пришлось врезаться в бетонный пол. Мы сделали это, просверлив несколько отверстий, а затем используя стамеску по камню, чтобы вырезать остальные. Датчик также будет питаться по отдельному кабелепроводу (это упрощает замену в будущем, если он когда-либо сломается), поэтому вам также необходимо учитывать его ширину.

Шаг 3 — Прокладка нагревательных кабелей

Электрические полы с подогревом передаются по очень длинному кабелю. Для правильной работы они должны быть расположены равномерно, не слишком близко и не слишком далеко друг от друга, и в основном просто правильно уложены. Очень важно, чтобы вы купили пол с подогревом подходящего размера, так как провода нельзя перерезать. Если вам нужно 7,6 м в квадрате, вам нужно будет купить только 7-метровый комплект. Вы можете купить кабели как в проигрыше, так и в виде мата. Наличие его на коврике означает, что половина работы уже сделана, так как провода уже проложены и равномерно разнесены.Если у вас очень квадратная или прямоугольная комната, лучше всего подойдут коврики.

Если у вас есть какие-либо необычные углы, углы или неподвижная мебель, которые нужно разместить, то сетчатые части матов можно разрезать, чтобы освободить провода, и разместить их соответствующим образом, продолжая тот же рисунок и убедившись, что провода расположены одинаково. Затем провода можно просто приклеить изолентой. Я рекомендую сначала закрепить все провода неплотно, чтобы убедиться, что вас устраивает общая схема, прежде чем возвращаться и закреплять их должным образом.Я обнаружил, что прокладка проводов была методом проб и ошибок. Очевидно, вы не можете пересекать провода, поэтому неудобные углы и углы могут потребовать некоторой обработки, чтобы убедиться, что область достаточно покрыта, с оптимальным использованием кабелей.

Поскольку это кухня, очевидно, что полы с подогревом под шкафами не нужны. Вы также не хотите укладывать пол с подогревом в тех местах, где на полу будет постоянная мебель или какие-либо покрытия, которые могут вызвать перегрев кабелей.Их также нельзя класть под плинтусы.

Если вы беспокоитесь о том, чтобы повредить кабели во время установки, вы также можете приобрести мультиметр, чтобы отслеживать электрическое сопротивление. Комплект сообщает вам, каким должно быть значение сопротивления, а проведение измерений во время их прокладки в основном дает вам уверенность в том, что вы не повредили кабели в процессе.

Вы также должны обратить внимание на расположение кабелей и на то, где именно они проложены.В комплект входит сетка для этого, и это также важно передать новым домовладельцам в будущем.

Шаг 4 — Покрытие самовыравнивающимся составом

Этот шаг не совсем обязателен, но он помогает защитить кабели, если вы не собираетесь сразу укладывать пол, а также значительно упрощает укладку плитки, если вам нужен именно такой вариант покрытия пола. Вам не придется беспокоиться о том, чтобы повредить кабели шпателем, и это также гарантирует, что кабели будут полностью покрыты, поэтому нет воздушных карманов, которые могут вызвать их перегрев (что может произойти при плохой укладке плитки!).

Для нас это было несложно. Мы никогда не использовали самовыравнивающуюся смесь до и после всего процесса теплого пола, сделанного своими руками, эта часть была самой сложной! Самая большая ошибка, которую я совершил, заключалась в том, чтобы действовать в одиночку. Оказалось, что ведра для смешивания занимают больше времени, чем я ожидал, а выравнивающая смесь схватывается быстрее, чем я был готов. Поскольку я был один, у меня не было готового следующего ведра сразу после укладки первого. К тому времени, когда у меня было готово второе ведро, выравнивающая смесь на полу была уже слишком затвердевшей, чтобы правильно слиться вместе.Все закончилось ошибкой. В итоге мне понадобилось больше выравнивающей смеси, чем я купил, что тоже было небольшой катастрофой. В принципе, это было не весело.

Концепция проста; вылейте, разложите, а все остальное он сделает за вас. НО обязательно убедитесь, что у вас есть кто-то, кто смешивает ведра, пока вы разливаете и разливаете, чтобы следующая партия была готова к отправке без ожидания. Да, и купите больше, чем вы думаете, что вам нужно!

В итоге все обошлось, но пришлось пожертвовать выравнивающей смесью по краям, где будут агрегаты.Чтобы сэкономить на плитке, мы все равно не собирались выкладывать плитку под шкафами — но это, очевидно, не очень идеально, поскольку это означает, что выравнивающая смесь проседает к краям. Я буду бороться с этим дополнительным клеем, но вот и все — определенно сделай сам, что пошло не совсем по плану.

Шаг 5 — Добавьте пол!

Когда самовыравнивающаяся смесь высохнет, вы можете укладывать пол прямо поверх, конечно же, убедившись, что он подходит для полов с подогревом! Мы используем толстую плитку из известняка, которая подходит, хотя, очевидно, она нагревается намного дольше.У меня были опасения, будет ли пол с подогревом работать даже при такой толщине, но все, что я читал в Интернете, говорило, что он будет работать, это просто означает более длительное время нагрева, хотя плитка должна намного лучше сохранять тепло.

Если вы укладываете плитку, вы все равно хотите убедиться, что под плиткой нет воздушных карманов, так как для эффективной работы вам нужен полный контакт. Я дам вам краткий обзор моей плитки здесь, но я сохраню это для другого поста, правда

Шаг 6 — Подключение!

И все! Пригласите своего электрика, подключите провода, и все готово.Мы еще не подключили нашу проводку, поэтому я пока не могу дать вам обзор или полные текущие расходы, но я обещаю, что сделаю следующий пост о том, стоило ли все это в ближайшее время. Так что берегитесь!

В целом мне удалось сделать это своими руками всего за пару дней (исключая время укладки плитки, которое я чертовски медлим!), И это действительно было не так уж и сложно, особенно если мы купили наши кабели заранее. лежал на коврике. Это оказалось действительно очень доступным, поскольку большая часть стоимости приходилась на самовыравнивающуюся смесь, которую, я думаю, я мог бы получить гораздо дешевле, если бы заказывал пакеты вместе — ошибка моей половины из-за неправильных измерений!

Я настоятельно рекомендую попробовать это самостоятельно и проверить eBay, где есть доступные цены на отопление 😉

Стоимость:

ИСКЛЮЧАЯ ПЛИТКУ И КЛЕЙ ДЛЯ ПЛИТКИ
(округлено до ближайшего фунта)

Приобретены новые инструменты:
Мультиметр 13

р.

Используемые материалы:
— Изоляционные плиты £ 52
— Клей для изоляционных плит £ 50
— Самовыравнивающийся состав £ 88
— Комплект UFH и термостат £ 132

Всего: 335 £

Теплые полы своими руками: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно.Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Помещение, которое вы хотите отапливать, хорошо изолировано, как пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH.Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выберите низкопрофильную систему

Когда вы ремонтируете недвижимость и устанавливаете UFH поверх существующего пола, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре.Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ® включает популярные решения для теплого пола с подогревом, которые доступны в виде простых в установке комплектов OneZone ® .

Мы спросили мнение специалиста по DIY Джона из Warton Woodworks о UFH:

«Многие дома становятся все более открытыми, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом — это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.” — Джон Уортон из Warton Woodworks

4. Учитывайте вес системы УВГ

Это может показаться странным для рассмотрения, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплых полов своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола в комплект UFH — полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.


«Полы с подогревом более эффективны по двум причинам.Во-первых, вы чувствуете, что вам теплее, чем вы есть на самом деле, потому что вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, полы с подогревом помогают сэкономить деньги на счетах за отопление, поскольку сокращают время его включения ». — Джон Уортон из Warton Woodworks

LoPro

® Lite — идеальная система теплого пола своими руками

Легкая, низкопрофильная, универсальная и абсолютно сухая, LoPro ® Lite — это модернизированная система теплого пола, которая была разработана с учетом простоты установки.Последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, LoPro ® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ® DIY для влажных (теплая вода) полов для одноместные комнаты или зоны.

LoPro ® Lite состоит из предварительно проложенных плит EPS (пенополистирола) высокой плотности, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед укладкой напольных покрытий.

LoPro

® Max и LoPro ® 10 систем теплого пола

LoPro ® Max — еще один низкопрофильный вариант, также доступный в виде системы теплого пола для всего дома или в виде комплекта для теплого пола OneZone ® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ® 10 — это наше отмеченное наградами оригинальное низкопрофильное модернизируемое решение для обогрева, доступное в виде спроектированной системы теплого пола для всего дома. LoPro ® 10 плавает над существующим полом и является сверхтонким (всего 15 мм). Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. Nu-Heat ElectroMat ® OneZone ® — это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Однако пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками может легко и быстро установить любой, но он рентабелен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем теплые водяные системы подогрева полов с подогревом, такие как LoPro ® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Вне зависимости от ситуации или критериев проекта Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

Плитка с подогревом в оснастке

Уложите пол из керамогранита с излучаемым излучением — за один уик-энд.

Ремонт кухни был лишь частью ремонта всего дома, который мы с женой проводили. Мы хотели сделать несколько существенных обновлений, но у нас было мало времени, и мы внимательно рассмотрели десятки будущих проектов.Это повлияло на наш выбор материалов. Пока мы покрывали кухонный пол плиткой, мы думали, что было бы неплохо добавить систему лучистого обогрева, но нуждались в удобной для самостоятельной настройке настройке, которую мы могли бы быстро установить без большой капитальной реконструкции. Поэтому мы обратились к MP Global Products, компании, которая занимается распространением двухкомпонентной системы для полов с подогревом своими руками.

Первый компонент называется QuietWarmth и представляет собой систему низкопрофильных подложек с электрическим лучистым теплом.Подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой. Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от черного пола до поверхности пола составляет всего около 3/8 дюйма. Quietwarmth не только заглушает звук удара от твердого покрытия пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату.

Второй компонент — это блокирующая плитка Avaire. Avaire — это настоящий керамогранит, который прочно прикреплен к нескользящей звукоизоляционной решетке.Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда. Он укладывается непосредственно на твердые плоские черновые полы, включая винил, дерево и бетон, а прорезиненная сетка поглощает мелкие неровности поверхности. Даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока.

Шаги подготовки

Как и в случае с любой новой системой пола, подготовьте черновой пол.И QuietWarmth, и Avaire могут быть установлены на поверхности или ниже поверхности большинства деревянных, виниловых, бетонных и керамических полов. Перед укладкой плитки Avaire Tile пол должен быть чистым, гладким, сухим и прочным. Он должен быть плоским с допуском 1/4 дюйма на 10 футов. Я использовал линейку, чтобы проверить ровность пола, и, к счастью, не обнаружил никаких проблем. Высокие места следует отшлифовать, а низкие места заполнить выравнивающей массой на цементной основе.

Затем удалите со стены ковровое покрытие, плинтус или молдинг обуви.Сохраните обшивку нетронутой, и вы сможете переустановить ее позже. Или, как и мы, вы можете воспользоваться возможностью перейти на другой стиль.

Также воспользуйтесь возможностью устранить скрипы в полу. Используйте инструмент для поиска шпилек, чтобы найти балки пола, и вбейте 3-1 / 2-дюймовые винты через черновой пол в каркас, чтобы затянуть все шумные участки.

Выше показан вырез в пластине пола для проводов отведений и датчиков.

Электрооборудование

Следующим этапом установки является подготовка домашней электросистемы. Хотя лучистое тепло QuietWarmth предназначено для самостоятельной установки, если вы плохо разбираетесь в электромонтажных работах, проконсультируйтесь с профессиональным электриком для подключения системы. Вкратце, QuietWarmth работает от термостата со встроенной розеткой GFCI (настоятельно рекомендуется). Термостат включает в себя провод датчика, который вставляется в систему пола для определения температуры.У каждого нагревательного мата есть пара выводных проводов, идущих до термостата (через кабелепровод в стене), где каждый мат подключается индивидуально. И все это контролирует термостат.

При установке соблюдайте все местные строительные и электрические нормы. Хотя можно отвести тепловую систему от существующего контура, производитель не советует этого. Размер необходимого блока питания зависит от общей площади прокладки с подогревом в квадратных метрах.Например, для одной панели размером 3 на 10 футов требуется 2,2 ампера, для одной панели размером 3 на 5 футов требуется 1,1 ампера и т. Д. Для семи пэдов в моей установке требовалось 9 ампер, поэтому мы установили новый специальный 15-амперный выключатель для системы отопления. Мы провели линию электропитания от блока выключателя, который оказался в подвале прямо под полом кухни. Поскольку ситуация с электропроводкой у всех может быть разной, я не буду уделять много времени деталям электропроводки, но будьте готовы просверлить отверстия и выловить проволоку.В зависимости от требований к силе тока нескольких контактных площадок может потребоваться реле. Тем не менее, QuietWarmth предоставляет подробные инструкции, а также установочные DVD-диски для помощи в электромонтажных работах.

Размещение грелки

Установка грелок QuietWarmth — довольно простая процедура. Разверните маты так, чтобы провода в подкладке смотрели вверх. Расположите площадку так, чтобы подводящие провода доходили до ближайшей стены с электрической коробкой (соединения вы сделаете позже).Оставьте примерно 1 дюйм пространства на полу между подушками и окружающими стенами, чтобы было место для подводящих проводов к кабелепроводу. Закрепите провода тонкими полосками изоленты и избегайте прокладки выводных проводов над матами или под ними. Кроме того, избегайте установки тепловых ковриков под шкафами, встроенными элементами или какой-либо мебелью с прочным основанием, поскольку чрезмерное нагревание может повредить элементы.

Прикрепите каждую последующую подушку друг к другу, стараясь не перекрывать подушечки, что приведет к неровной поверхности, на которой будет сидеть плитка.Заклейте стыковые швы изолентой, но будьте осторожны, чтобы не закрыть изолентой нагревательные провода. Обязательно используйте универсальную ленту с агрессивным клеем — в нашем случае это Gorilla Tape. Никогда не используйте скобы для крепления подушек QuietWarmth или проводки.

Для участков, где не устанавливаются подушки с подогревом, вам понадобится шпатлевка, которая удержит пол даже под плитку. Я вырезал несколько листов подрядной бумаги по размеру, чтобы заполнить пробелы. Это было настоящим хлопотом и заняло больше времени, чем я ожидал.Если бы я использовал эту систему, я бы использовал продукт QuietWarmth «Insulayment», который представляет собой ненагреваемую подкладку, разработанную специально для этой работы.

После того, как все прокладки и провода приклеены, вы можете проложить провод датчика термостата примерно на 6–12 дюймов в подкладку, равномерно распределив между двумя нагревательными проводами. Можно сделать надрез на прокладке размером 1/4 на 1 дюйм, чтобы вставить датчик (но не обматывайте датчик липкой лентой).

Планировка макета

Перед укладкой плитки проверьте окружающие дверные косяки и кожухи на наличие необходимого зазора.Если недостаточно места для размещения плитки по толщине, придется подрезать косяки. В таком случае используйте обрезок плитки, чтобы направить механизированную ножовку — или протяжную пилу в японском стиле — и обеспечить надлежащий зазор между дверьми.

Следующим шагом является создание макета вашего дизайна. Плитку Avaíre можно укладывать по прямой, диагональной или шахматной схеме. Мы остановились на прямой схеме. Затем я измерил всю комнату спереди назад, слева направо, включая области, где столешницы заходят в пространство пола.Разделите эти измерения на открытую поверхность 12-дюймовых плиток. Идея состоит в том, чтобы спланировать вашу планировку так, чтобы у вас не было тонкой, неудобной плитки на краю стены.

Например, если вы начинаете ряд с полной плитки на одном конце 10-футовой 4-дюймовой стены, тогда у вас будет достаточно места для 10 полных плиток и тонкой плитки в конце. Если это так, то начните этот ряд с полной плитки в центре, а не в конце, двигаясь к обеим стенам. Это позволит отказаться от единственной тонкой конечной плитки в пользу двух более крупных обрезных плиток, которые будут загибать ряд.Делайте измерения во всех направлениях и против каждого препятствия в комнате, соответствующим образом планируя планировку.

Укладка плитки

Каждая плитка со всех сторон окаймлена пластиковыми фиксирующими язычками, которые зацепляются за язычки ответной плитки. Выровняйте выступы в углу каждой плитки и поверните плитки вместе, чтобы оставшиеся вкладки «щелкнули» друг за другом по очереди. Плитка является ненаправленной и может быть установлена ​​справа или слева, но фиксирующие выступы не позволяют вставить плитку между двумя плитками.Два больших преимущества системы язычков: каждый шов имеет одинаковую ширину, и вся система плитки остается квадратной. Кроме того, поскольку плитки Avaire не прикреплены к основному полу постоянно, система сопротивляется растрескиванию при смещении основания.

Мне было легко соединить первый край плитки вручную. Но при соединении второго края плитки с выступами в соседнем ряду мне понадобились резиновый молоток и блок для ударов в качестве дополнительной поддержки.Будьте осторожны, вставляя плитки на место. Разместите блок для постукивания прямо напротив плитки, но не против пластикового лотка. Я сделал свой блок из мягкого блока тополя и вырезал по его нижнему краю выемку, чтобы блок касался фарфора без пластиковых выступов.

Плитку можно укладывать по частям или по очереди. Вы также можете использовать молоток и блок, чтобы отрегулировать размещение ряда после того, как они были заблокированы.

Возможно, вам нужно будет отрезать несколько плиток, чтобы они подходили к концам рядов.Для этого вам понадобится пила с алмазным диском. Вы можете купить их в хозяйственном магазине или взять напрокат в большинстве пунктов проката. Я позаимствовал один у моего нового соседа, который, оказывается, подрядчик по плитке (спасибо, Фрэнк). Определите размер пропила, положив плитку непосредственно на последний уложенный кусок. Отметьте нижнюю часть, используя верхние выступы лотка в качестве направляющих, и отрежьте по линии.

При размещении обрезанной торцевой плитки у стены недостаточно места, чтобы ударить по ней молотком.В этом случае осторожно используйте монтировку (желательно с резиновым покрытием), чтобы зацепить край плитки и отвести ее от стены, пока фиксирующие язычки не защелкнутся.

Гибкий раствор

Плавающий характер плитки Avaire означает, что пол обладает некоторой степенью гибкости. В этом случае использование гибкой затирки Avaire является важной частью установки плитки. Никакой другой раствор использовать нельзя, так как он треснет при прогибе пола.Гибкий раствор готов к использованию прямо из ведра. Ведро весом 9 фунтов покрывает примерно 50-65 квадратных футов 12-дюймовой плитки

.

Удерживая резиновую терку с острыми краями под углом 45 градусов, распределите раствор по диагонали, плотно прижимая к нему, чтобы обеспечить полное заполнение швов. Затем, держа терку под углом 90 градусов, потяните по диагонали через швы, удаляя излишки раствора с плитки, используя край как ракель. Угловой ход помогает предотвратить врезание поплавком в заполненные швы и вытягивание раствора.

Для достижения наилучших результатов удаляйте дымку от раствора во время работы, используя губку и 5-галлонное ведро воды. Просто вытрите пленку для затирки, промойте губку, отожмите до влаги и повторите. Легкими круговыми движениями потрите губку, удаляя остатки раствора и делая швы гладкими. Часто меняйте чистящую воду. По мере чистки проверяйте работу и устраняйте углубления с помощью дополнительной затирки.

Защищайте готовую поверхность от уличного движения в течение как минимум 24 часов для высыхания, а затем используйте губку и воду, чтобы удалить последнюю оставшуюся мутность раствора.Для полного излечения требуется 72 часа.

Готов к нагреву

После укладки пола используйте омметр, чтобы записать окончательное измерение сопротивления подушек QuietWarmth. Сопротивление должно быть в пределах 10 процентов от заводского значения сопротивления. В противном случае обратитесь в службу поддержки клиентов — возможно, повреждение произошло во время укладки пола).

Проведите выводные элементы вверх по кабелепроводу в 4-дюймовую квадратную коробку термостата.Подключите провода параллельно (не последовательно), черный к черному и белый к белому. После того, как все термостатические регуляторы установлены, включите систему, чтобы проверить ее работу. Все, что вам осталось, — это насладиться элегантной привлекательностью настоящего фарфора и комфортом пола с подогревом.

Крокодил откусывает плитку

Для небольших вырезов в плитке, таких как установка деталей вокруг вентиляционного отверстия, я использовал новую мини-пилу Croccodile от Clarke Power, оснащенную алмазным диском.Эта мини-дисковая пила в форме угловой шлифовальной машины способна резать различные материалы, в том числе настоящий фарфор, путем простой замены полотна диаметром 3-1 / 4 дюйма. Полотно вращается со скоростью 4000 об / мин, что почти в два раза быстрее, чем у обычной циркулярной пилы. Пила Crocodile весит всего 4 фунта и имеет регулируемую глубину пропила от нуля до 1-1 / 16 дюйма. Крокодиловая пила входит в комплект, загружаемый в сумку для инструментов с несколькими карманами и мягкими стенками для хранения. 24-дюймовый лазерный уровень, адаптер для пылесоса для сухой и влажной уборки, вспомогательная направляющая для кромок, множество лезвий и многое другое.Для получения дополнительной информации о циркулярной пиле Crocodile посетите страницу Clarke Power products по адресу www.clarkeusa.com.


Рекомендуемые статьи

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как укладывать собственный пол свободная проволока лучистая система обогрева.Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство что кажется, что никогда не достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низком уровне влажности. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте расположение проводки

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванне, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят ваши деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. От используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего После нагрева напольная плитка нагреется примерно за 10-15 минут. Без изоляционные плиты это могло занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 фута х 4 фута х 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование доводит до совершенства … убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти измерительные приборы стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного зонда …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую область. Убедитесь, что нагревательные провода не перекрывают друг друга и не пересекают их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

Используя плоский мастерок, полностью покройте вашу систему электропроводки напольным покрытием. выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя. инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем веб-сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Полы с подогревом | Что можно и чего нельзя делать своими руками

Системы теплого пола / полы с подогревом.

Системы напольного отопления становятся все более популярными.Практически каждая реконструкция ванной комнаты, которую мы проводим, с полом из плитки, оснащена системой подогрева полов. В немалой степени это связано с тем, что системы отопления стали намного доступнее.

После установки множества различных типов и марок систем напольного отопления мы определили нашу любимую марку и тип. Электрический теплый пол SunTouch (www.sun-touch.com) — это то, с чем мы предпочитаем работать. Как и у других брендов, он бывает разных конфигураций, форм и размеров.

Для ремонта ванных комнат, которого мы делаем много, лучше всего подходят нагревательные маты или нагревательный провод.Одним из огромных преимуществ SunTouch перед некоторыми из его аналогов является то, что это довольно энергосберегающая система. Почти для всех ванных комнат с подогреваемым полом требуется только одна выделенная электрическая линия 110 В 12-2, чтобы комфортно обогреть до 200 квадратных футов пола.

Как и многие другие системы теплого пола, комплекты SunTouch включают маты и нагревательный провод. Если вы занимаетесь своими руками и планируете установить свою первую систему полов с подогревом, примите во внимание несколько советов:

1 .Наймите электрика для прокладки выделенной линии электропередачи 110 В 12-2 для вашей системы подогрева пола. Это хорошая идея не только для решения всех вопросов, связанных с разрешениями на электрооборудование, но, прежде всего, для вашей собственной безопасности. Прокладка выделенной электрической линии от вашего центра нагрузки (панели выключателя) — очень сложная процедура, которая должна выполняться правильно!

2 . Помните: вам не нужно устанавливать систему отопления под каждым квадратным сантиметром вашего кафельного пола. Вся плитка, представляющая собой изделие из камня, имеет очень хорошую теплопроводность.Это означает, что если у вас есть площадь пола 5х7 футов, которую вы хотите согреть, то нагревательного мата 4х6 футов, расположенного по центру пола, будет вполне достаточно.

3 . Подумайте об использовании напольных ковриков вместо нагревательного провода. Хотя нагревательный провод предлагает гораздо большую гибкость в управлении распределением тепла по всему полу (особенно если ваш пол не прямоугольной формы), а также возможность «точечного обогрева» — нагревательные маты несколько проще и проще устанавливать. сам.

4 . При установке системы подогрева пола, будь то напольный коврик или нагревательный провод, убедитесь, что у вас есть сигнализация непрерывности, такая как «Громкий рот», постоянно подключенная к коврику или нагревательному проводу. Установка системы обогрева занимает некоторое время, и пока вы это делаете, вы будете ходить по ней, сидеть на ней и несколько раз ронять инструменты на провод. Если вы повредите нагревательный провод во время установки, «Громкий рот» немедленно подаст звуковой сигнал. Нет ничего хуже, чем повредить провод и, не зная об этом, положить на него плиточный пол, затем включить систему отопления и ………… Ничего …….

5 . Если вы решили установить нагревательный провод вместо мата, не забудьте очень внимательно следовать инструкциям производителя по установке. Одна из самых важных вещей, которые вы можете сделать при установке нагревательного провода, — это сохранить расстояние между проводами на уровне 2 дюймов или более.

6 . Независимо от того, устанавливаете ли вы нагревательный провод или коврик, очень важно, чтобы ваши провода и маты были как можно плотнее и как можно ближе к полу. Помните: ваша система подогрева пола становится основой для плитки, и все недостатки будут отражены в вашей плиточной работе, что сделает вашу плиточную работу намного более трудоемкой, поскольку вы все время будете тратить на борьбу с ухабистым грунтовым слоем.

7 . Очень важно не включать систему отопления сразу после того, как вы положили плитку. Вопреки распространенному мнению, раствор, который вы использовали для укладки плитки, застынет быстрее, если вы нагреете его, включив систему отопления — это может испортить работу плитки. Большинство клеев / растворов для плитки отверждаются в процессе, называемом «гидратация».

Раствору действительно нужна влага, чтобы оставаться внутри смеси как можно дольше. Если вы введете тепло и ускорите испарение влаги, раствор НЕ застынет, он просто высохнет, что приведет к очень слабому сцеплению между плиткой и плиточным основанием.

Решили ли вы установить пол с подогревом самостоятельно или наняли профессионала, такого как Corvus Construction, вы будете очень счастливы, когда впервые ступите босиком на поджаренную теплую плитку.

Одна вещь, которую я часто слышу от своих клиентов, которые решили установить систему пола с подогревом во время ремонта своей ванной комнаты, это: «Большое спасибо за то, что настоятельно рекомендовали нам использовать полы с подогревом».

Исходя из наших предыдущих реконструкций, средняя стоимость установки теплого пола в ванной комнате составляет около $ 16.35 на квадратный фут установлено . Цена варьируется от проекта к проекту, поэтому, пожалуйста, позвоните нам, чтобы получить бесплатную смету сегодня без каких-либо обязательств.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Бежать дорого? Работает ли он только под определенными типами полов?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки.Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

Только материалы:

  • Электрический мат = от 35 до 80 фунтов за м 2
  • Электрический в стяжке = от 20 до 90 фунтов за м 2
  • Горячая вода, первые 20 мес 2 = От 80 до 120 фунтов за м 2
  • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
  • Элементы управления = от 80 до 150 фунтов за комнату

Установленная система:

  • Электрический мат = от 70 до 120 фунтов за м 2
  • Электрический в стяжке = от 60 до 110 фунтов за м 2
  • Теплая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
  • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
  • Элементы управления = от 100 до 200 фунтов за комнату

Дорогостоящий ли теплый пол в эксплуатации?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом в теплой воде

Системы теплой воды включают заглубление 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола 2 будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с водяным подогревом

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка, от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , и Стены и пол

Мокрый пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.

Get Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какое покрытие для теплого пола лучше всего?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамический, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для загородных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — запуск каждой отдельной цепи от коллектора, прикрепление трубы к полу с помощью предоставленных скоб, а затем возврат трубопровода к коллектору.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений требуется квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, медленный нагрев и охлаждение полов (которое может составлять от четырех до шести часов) может вам не подойти.

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
