Изготовление сажалок для мотоблока своими руками

Самая полная информация по теме: «изготовление сажалок для мотоблока своими руками» с полным описанием и комментариями от профессионального мастера.

Сборка самодельной картофелесажалки для мотоблока — пошаговая инструкция, видео и фото

Высаживание картофеля всегда было трудоемким и тяжелым процессом. Однако сегодня благодаря развитию техники значительно облегчены сельскохозяйственные работы. Теперь благодаря мотоблокам, мини-тракторам и всевозможному навесному оборудованию появилась возможность улучшить обработку почвы, получать более высокий урожай и снизить себестоимость продукта, при меньших затратах чем ранее. Среди фермеров и владельцев небольших земельных участков большой популярностью пользуются мотоблоки, на которые можно устанавливать различное навесное оборудование, в том числе и картофелесажалку.

Конструкция картофелесажалки для мотоблока

Мотоблочную картофелесажалку можно изготовить самостоятельно, тем более, что для этого не нужен какой-либо особый инструмент, а чертежей приспособления, фото и видео по этой теме в интернете предостаточно.

Для изготовления этого вида навесного оборудования понадобятся следующие детали:

• рама для крепления всех элементов картофелесажалки;
• бункер для посадочного материала;
• система шестерней, приводящих в действие механизм посадки клубней;
• механизм взрыхления, подготавливающий лунки и закапывающий их после посадки;
• механизм настройки;
• колеса.

Это необходимый минимум деталей для того, чтобы изготовить самодельный агрегат для посадки картофеля. Многие умельцы постоянно модернизируют это вид навесного оборудования, добавляя емкость для удобрений или пытаясь повысить производительность, устанавливают два посадочных модуля. Однако все это иногда приводит увеличению массы мотоблока, а соответственно росту нагрузки на него и снижению его производительности. По этой причине необходимо выбирать тип конструкции и материалы в полном соответствии с мощностью агрегата.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

На картофелесажалке обязательно необходимо установить операторское кресло и подставки под ноги.

Картофелесажалка работает следующим образом:

• в бункер закладывается семенной материал, а сверху ложатся дополнительные мешки, чтобы постоянно не прерываться на дозаправку;
• оператор садится на свое место и начинает посадку картофеля, передвигаясь со скоростью не более 1 км/ч.

После попадания посадочного материала в почву его необходимо засыпать землей. Именно для этих целей и были придуманы заделочные диски, которые вращаясь, сдвигают верхний слой почвы и засыпают корнеплоды.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Собранный своими руками агрегат для посадки картофеля – это не только существенная экономия средств, но и агрегат, сделанный именно под Вас, а также более надежный чем покупной, поскольку кто будет делать для себя плохо. К тому же это хорошая возможность почувствовать себя настоящим Кулибиным, внося в уже готовые проекты свои собственные изменения.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Для изготовления самодельной картофелесажалки понадобится:

• Пару осей.
• Подшипники.
• Цепь от двигателя автомобиля.
• Две звёздочки для цепи.
• Проволока сечением 6 мм.
• Листовой металл толщиной 2 мм.
• Профильная стальная труба.
• Для бункера любая конусообразная ёмкость.

• Сварочный аппарат, электроды.
• Болгарка с отрезным кругом.
• Электродрель, свёрла.
• Прочий слесарный инструмент.

На рисунке показана схема картофелесажалки под мотоблок.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Картофелесажалка для мотоблока: изготовление своими руками

Многие дачники устраивают на приусадебном хозяйстве огород, где высаживают такую популярную овощную культуру, как картофель. Даже на небольшом участке посадка этого овоща ручным методом занимает много времени и сил, требует от огородника определённой степени выносливости. К тому же посадка картофеля вручную — трудоёмкий процесс, да и отложить его на некоторое время не получится. Картофель нужно посадить быстро, пока из земли не испарилась необходимая влага.

Но если нужно засадить семенным картофелем огород размером в 40 соток и даже больше, на помощь может прийти трактор с плугом или незаменимый на приусадебном участке мотоблок. Для посадки картофеля с его помощью, нужно дополнительно приобрести такое насадочное устройство, как механизированная сажалка для картофеля.

Картофелесажалка, используемая для посадки картофеля, значительно облегчает процесс и позволяет сделать это довольно быстро. Такое дополнительное устройство для мотоблока было придумано, спроектировано и сконструировано, чтобы максимально упростить посадку картофельных клубней.

Благодаря универсальному строению конструкция подходит к мотоблокам любого типа и состоит из следующих частей:

• Бункер или ёмкость для подачи картофельных клубней. Приспособление прикрепляется к раме, сваренной из трубчатого профиля или уголка.
• Металлическое основание (рама). К раме прикреплены колёса, имеющие высокий протектор. Он предотвращает скольжение и предупреждает перегрев мотоблока. На оси колёс располагается звёздочка для цепного лифта.
• Цепной лифт. С его помощью осуществляется поступление картофеля из бункера для дальнейшей передачи клубней в вертикальную трубу, из которой они попадают в образовавшуюся борозду.
• Плужок. Он служит для прорезывания в земле борозды.
• Окучник. С его помощью посаженные в землю картофельные клубни накрываются сверху землей.

Посадка картофельных клубней производится в борозду, проделанную заранее с помощью мотоблока. Таким образом, сначала с его помощью нужно вспахать огород, затем сзади на мотоблок нужно прикрепить прицепную картофелесажалку, поместить в её бункер клубни и произвести посадку картофеля.

Одновременно выполнять нарезку борозды и посадку клубней картофелесажалкой невозможно с помощью обычного бытового мотоблока. Такие операции способен выполнять только мощный дизельный мотоблок или мини-трактор.

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Картофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Картофелесажалки различаются по цене. Крупные и многофункциональные устройства стоят дороже малогабаритных сажалок.

Стоимость разных картофелесажалок зависит от факторов:

1. Объёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
2. Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

1. Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
2. Металлический лист для изготовления бункера.
3. Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
4. Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
5. Несколько электродов для осуществления сварки.
6. Болгарка и диски для резки металлического листа на нужные части.
7. Электродрель и свёрла к ней для проведения сверлильных работ.
8. Элементы крепления для придания прочности устройству.
9. Гайки и шурупы для монтажа конструкции.
10. Проволока (несколько метров) для крепления некоторых элементов устройства.
11. Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Изготовление картофелесажалки происходит в несколько этапов:

Чтобы можно было производить посадку картофеля, одновременно обрабатывая клубни специальными препаратами, защищающими картофель от паразитов, на картофелесажалку крепят дозатор и ёмкость для химикатов. В качестве ёмкости используют пластмассовую бутылку. Для дозатора крепят ещё один привод. Химический препарат распределяется из бутылки при помощи шланга в центр борозды.

После сбора картофелесажалки или покупки заводской модели нужно как следует подготовиться к работе с этим устройством: подобрать клубни одинакового размера, вымыть и очистить их от грязи, определить оптимальную скорость движения мотоблока.

После того как картофель будет посажен, устройство нужно как следует очистить от грязи. Так оно прослужит намного дольше.

Изготовление картофелесажалки для мотоблока своими руками

Посадка картофеля — трудная работа, особенно если для этого используется обычная лопата. Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

Посадка овоща посредством картофелесажалки своими руками отличается от обычного способа с применением вил или лопаты.

Это устройство обладает множеством преимуществ:

1. При его использовании потребуется гораздо меньше физических усилий.
2. Значительно уменьшится время, необходимое для посадки.
3. Клубни в лунках будут распределяться равномерно.
4. Одинаковой будет глубина посадки.
5. Благодаря двум предыдущим преимуществам значительно возрастает производительность.

Впервые увидев перед собой аппарат для посадки картофеля, владелец участка может подумать, что такое устройство дорого стоит и что работать на нем будет очень трудно. Однако на самом деле цена даже готового приспособления не слишком велика, а если его изготовить самостоятельно из подручных материалов, получится, что оно и вовсе обошлось бесплатно.

В управлении картофелесажалкой также нет ничего сложного: аппарат очень прост в эксплуатации.

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

• колес;
• механизма настройки;
• механизма взрыхления;
• системы шестерней;
• бункера для корнеплодов;
• рамы.

Аппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

• молоток;
• дрель;
• гаечные ключи;
• сварочный аппарат;
• отвертка;
• кусачки;
• болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Независимо от того, из чего был выполнен бункер, его внутренние поверхности рекомендуется покрывать слоем резины. Это поможет избежать повреждений клубней.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Одним из любимых корнеплодов для большинства населения является картофель. Поэтому почти каждый владелец приусадебного участка сажает, а потом выкапывает картофель. Одни люди сажают больше картофеля, а другие меньше — в зависимости от размера участка земли. Важную роль в количестве сажаемых корнеплодов играет и способ посадки, так как этот процесс требует немалых усилий. Чтобы облегчить ручной труд существует много технических устройств и приспособлений.

Для упрощения работы с картофелем изготавливают картофелечистки своими руками и картофелесажалки. К примеру, с помощью мотоблока или мини-трактора с картофелесажалкой можно вырастить намного больше картофеля, чем обычно. Для мотоблока существует множество вариантов приспособлений. Некоторые из них будут рассматриваться в этой статье.

Перед тем как будет изготавливаться самодельная картофелесажалка, необходимо ознакомиться с основными параметрами посадки корнеплода. Агрегат должен обязательно выполнять два важных параметра:

• Картошка должна высаживаться на одинаковом расстоянии друг от друга. Лучше всего подойдет приспособление с регулируемым интервалом.
• Глубина высадки клубней должна быть одинаковой. В таком случае ожидается одинаковый период всхода растения.

Такие требования должны выполняться при создании приспособления любой конструкции. Но также не стоит забывать, что прибор лишь облегчает посадку картофеля, и участие человека все равно необходимо.

Вариантов конструкций может быть несколько. Для картофеля сажалка может быть однорядной, двухрядной, трехрядной и четырехрядной. Параметры во многом зависят от типа используемой рамы при сборке каркаса. На каркас устанавливается емкость для корнеплодов.

Самодельная картофелесажалка должна собираться на основе подготовленного чертежа и схемы. Их можно разработать самостоятельно в зависимости от наличия материала или взять готовые чертежи и схемы и доработать под свои потребности. Перед началом работы желательно проверить все размеры и данные.

Кроме механизированных приспособлений к мотоблокам, существуют также и ручные варианты, благодаря которым облегчается посадка клубней корнеплода, однако, требуют определенных физических усилий. Такие приспособления отличаются простотой изготовления и имеют множество вариантов:

• Самым простым является пробойник по типу конуса. Прибор углубляется в землю на определенную глубину, но для этого прикладывается физическое усилие. В процессе создается отверстие, в которое опускается корнеплод картофеля. Потом пробойник извлекается и ямка закрывается.
• Следующий вариант изготавливается из металлической трубы и немного усовершенствован. Один край трубы срезан под острым углом. На вершине устанавливают емкость для клубней, а в трубе устанавливается клапан. Клубни картофеля подаются сверху и через отверстие высыпаются. Картофель попадает в почву, а после извлечения приспособления засыпается землей.
• Третий тип устройства имеет народное название «птичий клюв», так как изготавливается в виде клюва и вгоняется в землю сомкнутым положением. При раскрытии «клюва» укладывается картофель и при этом остается в почве.

К данной группе относятся устройства для ускорения процесса посадки клубней картофеля. Часто такие приспособления изготавливают из тележки с колесом. Такой вариант хорошо подходит для участков с мягкой почвой, которая подготавливается заранее.

Колесо садовой тележки заменяется роторной фрезой, в которой может быть сразу несколько ячеек. В саму тележку засыпается корнеплод, откуда и попадает в ячейки фрезы. По ходу движения фреза вращается и оставляет клубни в почве. Такой процесс тоже трудоемкий и для его облегчения приваривается ручка спереди тележки, что дает возможность работать вдвоем.

Агрегат, подходящий для работы с помощью техники, можно собрать самостоятельно. К примеру, картофелесажалка для мотоблока. В этом случае устройство будет с более сложной конструкцией, так как отдельные части будут вращаться благодаря работе мотора мотоблока.

На раму агрегата с помощью сварочного аппарата крепится ось, на которой установлена шестерня. Над ней закрепляется вторая шестерня, соединенная с первой цепной передачей. При этом обе шестерни будут вращаться за счет движения техники и колес на оси. На цепь крепятся чашки, переносящие клубни картофеля в землю. Исходя из этого можно без труда собрать прибор своими руками. Выбрав чертеж и материалы можно приступать к изготовлению.

Устройства отличаются по технологическому процессу:

• Посадка непророщенного картофеля. Корнеплоды имеют пророщенный росток, который может прорости уже через несколько недель.
• Для посадки непророщенных клубней.
• Смешанный тип.

По типу присоединения:

• Прицепное устройство.
• Полунавесное.
• Навесное.

Для самостоятельного изготовления агрегата, который будет работать вместе с трактором или мотоблоком, понадобятся такие материалы:

• Квадратная труба или уголок (подойдет швеллер).
• Емкость (можно использовать емкость стиральной машины или изготовить из металла либо крепкой фанеры). В случае изготовления из фанеры, вырезаются все стенки для будущего бункера и крепятся между собой посредством стальных угольников. Для нормальной защиты от влаги, материал нужно обработать олифой.
• Две шестерни (звездочки).
• Цепь.
• Колеса.

При работе по изготовлению понадобятся также и инструменты:

• Болгарка и отрезные круги.
• Сварочный аппарат и электроды.

Для сборки также понадобится молоток и другие инструменты, которые имеются у каждого хозяина. Этапы работы при сборке

Для начала подготавливают раму, которая может изготавливаться из трубы или швеллера. Дальше подготавливают колеса. Если почва будет достаточно рыхлой, то колеса пробуксовывать не будут. При отсутствии колес их можно изготовить из металлической полосы. Дальнейшая конструкция колес может быть разнообразной в зависимости от используемых материалов. Для окучника лучше использовать диски от старой техники.

Для того чтобы собрать приспособление, необходимо выполнить следующее:

Колеса могут быть изготовлены из старого газового баллона. 150 мм в диаметре для самодельной конструкции будет достаточно. Спицы колес делаются из подручных материалов, это могут быть как прутки, так и пластины листовой стали. На поверхность колес по окружности привариваются куски уголков для уменьшения уплотнения почвы колесами. В качестве колес также могут использоваться диски от старых колес подходящего диаметра.

Сама конструкция сиденья может быть изготовлена из сваренных отрезков уголка, а сиденье сбивается из деревянных досок. Для удобства его можно оснастить поролоном и обтянуть тканью.

Картофелесажалка для мини-трактора своими руками и чертежи можно сделать по таким же схемам, а размеры можно пересмотреть и изменить под свои параметры. Определенного значения нет, что это будет, мотоблок или мини-трактор, главное, чтобы тягу выполняла техника, а не человек.

Общий процесс посадки выглядит примерно таким образом:

• В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
• Один человек управляет техникой, а второй садится на сиденье приспособления.
• Движение техники лучше всего осуществлять со скоростью около 1 км/час.
• Человек, сидящий на картофелесажалке, следит за посадкой клубней.
• Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Важно правильно настроить окучиватель. Ведь при правильной настройке, он не будет приминать почву и не будет глубоко утапливать картофельные клубни. Бугор рядка должен быть ровным, мягким и рыхлым, а уплотнение производится после атмосферных осадков естественным образом.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

• Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
• Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.

При создании самодельной картофелесажалки можно соорудить дозатор удобрения, благодаря которому будет осуществлена одновременная работа посадки картофеля и подачи удобрения в почву. Явление достаточно распространенное, так как при ручной высадке корнеплодов часто применяют смесь куриного помета и золы, а также навоз и фосфорные удобрения.

Последний и завершающий этап создания картофелесажалки проводится по желанию владельца. Этот этап предусматривает зачистку швов и покраску самого агрегата. Перед покраской нужно очистить грязь и ржавчину с металла. Нужно помнить, что окрашенный метал будет служить дольше, при этом еще и эстетично выглядеть.

Самоделка картофелесажалки и составленные подробные размеры могут стать отличным способом экономии своих средств, которые остаются не потраченными на покупные варианты. А также снижается прилагаемый физический труд.

Самостоятельная сборка агрегата является сложным процессом. В связи с чем нужно определиться заранее, браться за работу самому или звать специалистов и браться ли вообще. Безусловно, сбережения экономятся, но требуются определенные технические знания.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 40

Сажалка для мотоблока своими руками чертежи

Сергей Кучин | Автор топика: Мотоблоки

Доброе время суток всем.как посадить картофель на следующий год. так как раньше я не занимался землей. поделитесь опытом с новичком. и каким способом. сажать окучниками или всетоки покупать картофелесажалку.

Евгений (Fulgencio) Если есть мотоблок, есть земля значит сажать нужно не одно ведро картофеля.Конечно надо картофелесажалку, и копалку тоже.И дело не в окупаемости а в сохранении своего эдоровья, нервов и времени.Это кажется что и окучниками раз и посадили но пасадив сажалкой и выкапав копалкой(не плужком или окучником) а именно копалкой вы поймете что деньги потрачены не зря, а именно с пользой, и поверьте вся семья ваша будет рада что забыла лопату при посадке и копке картошки т.к. картошка это второй хлеб.

Дильфар (Osayioniwabo) Да уважаемый вы правы, в этом году я посадил картошку мотоблоком, потом два раза окучивал, выкопал, больше лопатой не буду работать, только мотоблоком.

макс (Banks) 50 соток

Гришин Борис (rn3z3517) Красную сажалку не берите.
Надо такую ↓↓↓

Гришин Борис (rn3z3517) 

макс (Banks) я скинул к примеру а так думаю с регулировкой конешно лутше

Евгений (Fulgencio) Ну знаете для 50 соток поля( я начинал 2 гектар а сейчас осталось тоже 50 соток) надо тяжёлый мотоблок типа Зубр или минитрактор.Ну в крайнем пахать надо будет всё-таки трактором,  мотоблоком такую площадь трудно.У меня Т 25 и все к нему и м/б Салют т.к. я на пенсии хочу полностью перейти на м/ б, а тр-р продать.О регулировке на копалке- поверьте большой разницы нет, регулировка это пара сантиметром между клубнями при посадке, крайнем звездочку можно найти везде и всегда.И потом есть мудрость,,,,, Где густо, небудет пусто.,,,,

ирек (Rafferty) Я на след год картошку посажу чисто окучником, два года сажал сажалкой, мне как то не очень понравилось.

макс (Banks) у меня трактор т-40 распахиваю им

Гришин Борис (rn3z3517) Евгений.
Вот эту деревенскую АКСИОМУ,, ГДЕ ГУСТО, НЕ БУДЕТ ПУСТО» пока не поздно, выбросьте.
Каждый сорт картофеля имеет свою оптимальную густоту посадки.

Посадите гуще рекомендованного: получите МНОГО, но мелкой.
Посадите реже: получите крупную, но мало.

Оригинатор сорта УЖЕ провёл испытания плотность посадки→урожайность→товарный выход.
Нам следует только выполнять его рекомендации.

Великих (Jessika) бред все про красную сажалку
сажаю ей уже три года полет отличный единственное что так это колеса узкие иногда буксует приварил прутки

Великих (Jessika) 

Виталий (Ujasa) Вариантов очень много можно посмотреть на ютубе, вот некоторые из них.  https://www.youtube.com/watch? v=hLtDDhpZFjI  https://www.youtube.com/watch? v=4IUrLn5Ji7U  https://www.youtube.com/watch? v=TTm-HqoXXCM  https://www.youtube.com/watch? v=8KPR3c3LETQ  https://www.youtube.com/watch? v=WlWNFikpOYo  https://www.youtube.com/watch? v=HxO_2Loiux8  https://www.youtube.com/watch? v=SZe2dbgqHBQ

макс (Banks) а зачем в 1 ролике солома

Виталий (Ujasa) Такая технология выращивание картофеля под соломой. …

макс (Banks) спасибо.на хрена я буду покупать за зиму зделаю сам.

Виталий (Ujasa) Я тоже кое какое оборудование для мб сделал сам.

Виталий (Ujasa) На ютуб есть канал Юрия Сербина там много хороших и нужных роликов про его самоделки для мотоблока.

Великих (Jessika) Сербин серьезный дядька у него много полезных вещей

Tags: Сажалка для мотоблока своими руками чертежи

Картофелесажалка размеры, подробное описание

дайте чертежи машины для посадки картошки. | Автор топика: Петр

Яна Сажалка картофельная полунавесная СК-4

1 – рама; 2 – сница с прицепным устройством; 3 – бункер для семян; 4 – высаживающий аппарат; 5 – сошник; 6 – бороздозакрыватели; 7 – колесный ход; 8 – передние ходовые колеса; 9 – оборудование для протравливания картофеля; 10 – механизм привода; 11 — оборудование для внесения минеральных добрений; 12 – маркеры; 13 – навеска с культивирующими лапами; 14 – сошник для внесения минеральных удобрений

Степан лопата!

Анастасия ведро и лопата

Как сделать картофелесажалку для мотоблока своими руками .

..

Jul 3, 2014 — картофелесажалка для мотоблока своими руками … мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Чертежи для изготовления самоделок своими руками: апреля 2012

Apr 3, 2012 — Самодельная ручная сеялка — сажалка для чеснока и лука …. Чертеж для изготовления собачьей будки своими руками …. В этом блоге я выкладываю чертежи самого простого на мой взгляд мотоблока который …

Картофелесажалки и сажалки для мотоблоков в наличии

© 2022 «Автомотовело»

Наименование юридического лица: Частное торговое унитарное предприятие «ТехноАгро».
Юридический и почтовый адрес: 246144, Беларусь, г. Гомель, ул. Борисенко, 3 «В», каб. 14.
Госрегистрация: решения Гомельского городского исполнительного комитета от 10.08.2012 г.,
в Едином государственном регистре юридических лиц и индивидуальных предпринимателей.
Свидетельство о государственной регистрации №491051737, УНП №491051737.
Дата регистрации в Торговом реестре Республики Беларусь: 16.07.2014 г №158115.

Режим работы: Пн-Вс с 8.00 до 21.00, без перерыва и выходных.
Адрес электронной почты: [email protected]

Способы оплаты товара: 1) наличными денежными средствами экспедитору; 2) банковской пластиковой карточкой экспедитору; 3) банковской пластиковой карточкой в режиме «онлайн»;    4) оформление кредита через банк/лизинг; 5) безналичный расчет по счету.

Способы доставки товара: 1) транспортным средством продавца; 2) из пункта выдачи заказов; 3) курьерской службой доставки.

Уполномоченный продавцом на рассмотрение обращений покупателей о нарушении их прав, предусмотренных законодательством о защите прав потребителей:

специалист по послепродажному обслуживанию ЧТУП «ТехноАгро»
тел. : +375 44 75-75-700, +375 44 580-88-07, адрес электронной почты: [email protected].

Уполномоченный рассматривать обращения покупателей в соответствии с законодательством об обращениях граждан и юридических лиц:

Управление торговли и услуг Гомельского городского исполнительного комитета
тел.: +375 232 34-77-35, +375 232 34-77-25.

Все права защищены. Перепечатка материалов запрещена без разрешения правообладателя.

▶▷▶▷ как сделать сажалку к мотоблоку своими руками

▶▷▶▷ как сделать сажалку к мотоблоку своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	05-04-2019

как сделать сажалку к мотоблоку своими руками — Делаем картофелеСАЖАЛКУ к мотоблоку своими руками! wwwyoutubecom watch?vXy0MLcm2Tvc Cached Potato planter to motoblock made by own hands СНЕГОУБОРЩИК к мотоблоку СВОИМИ РУКАМИ Что можно сделать из ОБЫЧНОЙ 200 Картофелесажалка для мотоблока — как сделать своими руками? o-motoblokahrunavesnoe-oborudovanie Cached Как сделать картофелесажалку для мотоблока своими руками , пошаговая инструкция с Как Сделать Сажалку К Мотоблоку Своими Руками — Image Results More Как Сделать Сажалку К Мотоблоку Своими Руками images Лучшие сеялки для мотоблока и как сделать сажалку своими руками specmahinarumotoblokseyalkahtml Cached Однако этот атрибут можно сделать своими руками Как сделать сеялку своими руками Для того чтобы сделать чесночную сажалку к мотоблоку своими руками , понадобятся: Как сделать сеялку для чеснока своими руками profermucomogorodchesnokseyalkahtml Cached Как сделать сажалку для чеснока своими руками Для человека хотя бы немного знакомого с устройством техники процесс изготовления ручной сажалки для чеснока не будет сложным Картофелесажалка для мотоблока, делаем своими руками, инструкция wwwfermerbezhlopotrutexnikadelaem-kartofelesazhalku Cached Она, как любая машина, имеет раму К ней крепятся ее узлы Рама состоит из двух расположенных продольно лонжеронов, которые связывают три поперечины Изготовлена она из швеллера 8 Картофелесажалка сделанная своими руками сажает лучше и стоит obinstrumenterusadovyj-instrumentkartofelesazhalka Cached Как сделать картофелесажалку своими руками : чертежи, материалы Чтобы детально понять Картофелесажалка для мотоблока своими руками — видео oselhoztehnikeruminikartofelesazhalka-dlya-motobloka Cached Как сделать плуг для мотоблока своими руками ? проще простого используй наши чертежи и фото Обзор Роторных косилок КРС: анализируем характеристики, производителей и цены Самодельная картофелесажалка для мотоблока своими руками 7ogorodruprocheekartofelesazalka-svoimi Cached Как правильно сделать самодельную картофелесажалку для мотоблока своими руками , что Сажалка для чеснока к мотоблоку устройство, своими руками sadovij-pomoshnikru Мотоблоки Гусеничная приставка к мотоблоку — особенности, как сделать своими руками Фреза для мотоблока: разновидности, применение и обслуживание Мотоблок-ЗубрКартофеле-сажалкаадаптр3gp — YouTube wwwyoutubecom watch?vfn0wcDYycA8 Cached Live TV from 60 channels No complicated set-up No cable box required Cancel anytime Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 566

• В магазине (в котором вы будете покупать) должны подобрать Вам сажалку и копалку на трактор. У меня
• сажалка как на фото, только польская. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. После потери
• я из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. После потери своей возлюбленной Киши в автокатастрофе Малкольм решает начать новую жизнь жениться на Меган, матери двоих детей. В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… Маэстро на все руки. Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.

события из мира моды

события из мира моды

• smarter
• имеет раму К ней крепятся ее узлы Рама состоит из двух расположенных продольно лонжеронов
• как сделать своими руками Фреза для мотоблока: разновидности

как сделать сажалку к мотоблоку своими руками tm sasXML mln answers found found thsd answers gradmskru Как сделать таросики бонбаньерки своими руками новинка T Бонбоньерки своими руками легкий способ marine diy guloyan Добавлено Смотреть Christening souvenir ideas knunqi tarosikneri dzevavorum Мастер класс цветочный топиарий на бокале подарок марта своими руками готовимся празднику Добавлено Смотреть ru mpgooru MP Щит Капитана Америки Из Картона Своими Руками T Мы рекомендуем первую песню под названием ЩИТ КАПИТАНА АМЕРИКИ из картона СВОИМИ РУКАМИ mp с качеством кбитс Filename Как сделать щит Капитана Америки часть How to make the shield of Captain America Part mp ru mpgooru MP Отвал Для Мотоблока Салют Своими Руками MPGOO T Мы рекомендуем первую песню под названием Отвал для мотоблока САЛЮТ своими руками mp с качеством кбитс Filename Рычаг переключения передач для мотоблока Салют своими руками mp Как сделать барабаны ru gradmskru Каминный портал своими руками как сделать мастер класс для T Сделать камин своимируками очень просто Мастер класс по изготовлению портала для камина своими руками от фабрики биокаминов LuxFire ru alwaysholidayru DIY Открытка на День Рождения Своими Руками Открытка из T Данный видеоролик поможет вам быстро и легко сделать поздравительную открытку из бумаги своими руками на День Рождения или на любой другой праздник УДАЧИ!!! ru alwaysholidayru DIY Диагональная Открытка из Бумаги Открытка Своими T Возможно Вы имели ввиду поделки из бумаги, объёмная открытка, открытка на день рожденья, открытка маме, открытка бабушке, день влюбленных, февраля, день Святого Валентина, своими руками , мастер класс, попап открытка, открытка своими руками , как сделать ru mreporternet КАК СДЕЛАТЬ СВОИМИ РУКАМИ ДИАДЕМУ тиару, корону TamireStudioHandMade СВОИМИ РУКАМИ days ago Хочешь больше интересных идей? Подпишись и нажми на колокольчик рядом с подпиской, чтобы всегда быть в курсеШикарные двойные ободки как сделать двойные ободки чешское стекло Marine DIY Guloyan T ru sixmztecasainfo Классный уголок класса оформление своими руками шаблоны T Оригинальная стенгазета на выпускной своими руками , или задача не такая включает несколько бланков формату кабинете истории паре предметным стендом помогут учителю, классному jpg, которые можно распечатать на на классном часе во г классе классный ru vetboberru Как сделать корягу для аквариума своими руками особенности Как сделать корягу для аквариума своими руками , особенности процедуры Декоративная коряга является одним из важнейших атрибутов оформления аквариума При этом не имеет значения T ru gradmskru Настенные часы как сделать своими руками мастер класс diy T Блокнот в твёрдом переплёте своими руками нуля что подарить парню мужчине мк мари фалеевой Часы своими руками мастер класс по декору настенных часов технике декупаж diy роспись ru gradmskru Как сделать металлическую перголу арку своими руками rla T Похожие видео Садовая арка и пергола своими руками опоры для вьющихся растений интересные идеи дачи Двухплоскостная шпалера для винограда своими руками виноградник из металлических труб Добавлено Смотреть ru mpgooru MP Как Сделать Ниндзя Дефьюз В Cs Go Промазал MPGOO T Мы рекомендуем первую песню под названием Как сделать ниндзя дефьюз в CSGO Промазал ножикомmp с качеством кбитс ru znaivsebiz Как сделать копилку Как сделать копилку своими руками T Как сделать копилку из бутылки Для самого простого варианта копилки, сделанной из пластиковой бутылки, нам Очень важная часть надпись на коробке Напишите от руки Не воруй у себя!, это лишний раз остановит вас от того, чтобы взять некую сумму раньше времени ru gradmskru Как сделать подарочную упаковку своими руками мастер класс T Мастер классМножество креативных идей своими руками Выполнение самоделок не только приятное, но и полезное занятиеПоделки из лоскутков,Поделки из природных материалов,Поделки из спичек,Поделки из ниток,Поделки из пластилина,Поделки из ru incinemasorg Как СДЕЛАТЬ СЛАЙМ ЛИЗУН своими руками или Что пошло не T слайм лизун в домашних условиях своими руками slime with your handsслаймы Весем привет! Рецепт лизуна сделать лизуна видео добавляешь клей ПВ потом добавляй добавляешь пену для бритья потом добавляешься тетраборат натрия и и лю Какую краску и ru gradmskru Как сделать свадебный букет своими руками wedding bouquet T Букет дублер на свадьбу для невесты своими руками из лент страз бусин мк канзаши алена хорошилова Декор фужеров своими руками classic shine Добавлено Смотреть Такой букет невесты и бросить на свадьбе жалко diy ru mzuzarouleninfo Передний адаптер для мотоблока своими руками чертежи T сцепка предназначена подсоединения к мотоблокам беларус, агрос такого навесного розыгрыш от салонного фильтра ваз приз А подключения компьютера или принтера Адаптеры КТЗ мотоблоков Нева, Ока, Целина, Форза им подобным! ru jffazunnathinationalseminarkinfo Чертеж тележки для мотоблока своими руками T ТС Тросостойка ТС Молниеотвод Чертеж размеры рамы тележки мотоблока Самостоятельно можно сделать кузов из досок, которые имеют толщину Буду благодарен за любую информацию эту тему ссылку нее картофелем Модель руками ru xnsbbayoaeuocffocjxnpai Как сделать круглую сумку из веревки своими руками T Сумка на пояс из бархата своими руками Вам понадобится Бельевая веревка Клейпистолет Два металлических кольца Цепочка Ножницы Мы уже рассказывали ранее о том, как сделать из веревки сумкутоут В том мастерклассе веревка сшивалась на машинке строчкой зигзаг ru zkzzfrouleninfo Чертежи копалки к мотоблоку T Конструкцию копалки для мотоблока , созданную своими руками , обязательно Самодельные сеялки сажалки руками видеоподборка выглядит оно болтик с Ручная сеялка с Ещё больше материалов описаниями как сделать самому мотокультиватор приспособления нему ru baboolkaru Крем для рук своими руками рецепты домашних средств T Преимущество крема для рук приготовленного своими руками заключается, прежде всего, в натуральности о вредных и безжалостных химических соединениях в Перед нанесением крема желательно сделать травяную или соляную ванночку они максимизируют эффект ru mpgooru MP Масленица Как Сделать Чучело Масленицы MPGOO T Мы рекомендуем первую песню под названием Масленица Как сделать чучело Масленицыmp с качеством кбитс Filename Масленица Чучело масленицы своими руками Делаем Сжигаем чучело Отмечаем Детский канал Женя ТВmp ru medrankru Как сделать вертолет из бумаги оригами своими руками поделки T Чтобы своими руками сделать вертолет, надо немного терпения Вертушки из бумаги отличные DIY поделки Можно сделать вертолот из листа бумаги А Вертолот это не сложная поделка ru wwwolxua Картофелесажалка однорядная для мотоблока , сажалка на T грн Cажaлкa для картoфеля предназначeна для пoсадки ceменногo картoфeля c oднoвременной зaдeлкoй в пoчву и oбpaзованием почвенногo гpебня, на пpиусадебных участкaх и oгорoдaх ru rustreamnet Новое крепление роторной косилки к мотоблоку RUstream T У мотоблок лошадиных сил Считаю что это золотая середина для этих мотоблоков Думаю для вашего случая такой мотоблок вполне подойдёт Такое крепление косилки больше всего подходят именно к тяжелым мотоблокам ru plombierparispro Как сделать РУБАШКУ С ГАЛСТУКОМ из Бумаги T Как своими руками сделать РУБАШКУ С ГАЛСТУКОМ из бумаги можно узнать из этого видео Для того, чтобы сделать это оригами своими руками вам понадобЯТСЯ квадратных листочков бумаги Оптимальный размер х см и х смВсем удачи!Смотрите видео в ru mpgooru MP Лилия Из Бумаги Своими Руками Как Сделать MPGOO T У нас есть mp файлы готов слушать и скачивать Чтобы начать загрузку вам нужно нажать на Скачать кнопка Мы рекомендуем первую песню под названием ЛИЛИЯ ИЗ БУМАГИ СВОИМИ РУКАМИ КАК СДЕЛАТЬ ЛИЛИЮ ИЗ БУМАГИmp с качеством кбитс ru dcru Украшение интерьера на новый год своими руками из подручных T Даже украсив квартиру уже имеющимися новогодними аксессуарами, реально сделать фантастический интерьер, отличный от прошлого Что уж тогда говорить о новых украшениях или о том, чтобы создать оригинальный декор комнаты на Новый год своими руками ! ru wwwlivemasterru Как сделать браслет из бисера и бусин своими руками Браслет предмет с многовековой историей В наше время он также занимает лидирующую позицию среди украшений Их носят мужчины, женщины и дети всех возрастов Чтобы аксессуар был неповторимым, мастерицы делают его своими руками T ru socialfansru Подарки на Новый год своими руками как сделать , идеи T Что же можно сделать такого, чтобы понастоящему порадовать близких или коллег? Вариантов масса Об этом и поговорим Ёлочные украшения своими руками , в подарок Ёлочные игрушки это, пожалуй, первое, что приходит на ум при мысли о новогодних праздниках, ведь ru automobilrevuenet Устанавливаем бункер для удобрения Доработка T Доработка картофелесажалки для мотоблока Часть я Хорошо получилось у меня подобная сажалка думал к ней такой бункер не подойдет мне кажется патрубок можно убрать удобрение желательно на картошку не сыпать а так если убрать патрубок будет сыпать на ru automobilrevuenet Прицеп к мотоблоку из садовой тачки своими руками T Однако после покупки мотоблока я озаботился тем что очень необходим прицеп для перевозки всего и вся, сами понимаете хозяйство После некоторых размышлений, я прикинул что из моей тачки можно запросто изготовить прицеп к мотоблоку причем, в полевых условиях и без ru automobilrevuenet Прицепсамосвал для мотоблока своими руками T В этом видео я хочу показать, какой прицеп для мотоблока у меня получилось сделать своими руками Буду рад любым дополнениям и замечаниям по поводу прицепа ru wwwyoutubecom Телега на мотоблок своими руками , колеса Урал YouTube T ПРОПУСТИТЬ Месяц бесплатно Телега на мотоблок своими руками , колеса Урал Повторите попытку позже Опубликовано мар г Купили мотоблок , срочно нужна телега ru automobilrevuenet Обзор и работа картофелесажалки на велосипедной цепи! T Посадка картофеля мотоблоком и переделка картофелесажалки Ручная картофелесажалка почти своими руками Картофелесажалка к мотоблоку Модернизация, установка ru automobilrevuenet Купить Картофелесажалка АПКМ цепная для мотоблока обзор T Сажалка используется совместно с мотоблоками мощностью от лс и мототракторами Грунтозацепы для культиватора своими руками Картофелесажалка для мотоблока Прицеп к мотоблоку ТМОбзор после года эксплуатации ru anteiremontcom Как сделать навес под машину своими руками anteiremontcom Содержание Навесы для автомобилей своими руками изготовление и фото навесов для машины Как сделать навес для автомобиля строительство и монтаж навесов из поликарбоната, профнастила, дерева T ru blutuberu Картофелесажалка к мотоблоку Видеохостинг BluTube T В этом поможет картофелесажалка для мотоблока В Украине представлено много видов сажалок картофеля На сегодняшний день, по мнению экспертов, одной из лучших признана однорядная картофелесажалка к мотоблоку КСЦ ru newdownloadnet Обзор работы над телегой к мотоблоку слайд шоу Скачать T Рад Вас видеть на своём канале! Это канал о мотоблоках и различном навесном оборудовании к ним Прицеп к мотоблоку Добавлено год назад Владимыр П год назад Картофелесажалка своими руками мотоблок нева МБ ru ruvidnet Картофелесаджалка к мотоблоку T Картофелесаджалка к мотоблоку Трактора та мотоблоки Подписаться Просмотров Можно сделать из неё классную вещь Грунтозацепы для культиватора своими руками Просмотров ru ruvidnet серия ТЕЛЕГА ДЛЯ МОТОБЛОКА T Адаптер к мотоблоку Каскад своими руками Как сделать грунтозацепы для мотоблока Процесс изготовления Просмотров Самодельная тележка для мотоблока Мотор Сич ru grmecom Выгрузил в одно лицо, первый запуск, впечатления Мотоблок T Пришлось мотоблок выгружать одному Первый запуск мотоблока Беларус ОН Немного поездил и первые впечатления При посадке картошки клубни надо ложить к правому боку борозды чтоб мотоблок эти клубни не давил колесом Плуг пускай свободно, то есть чтоб были ru blutuberu посадка картошки под рало мотоблоком кентавр бес T Дизельный мотоблок Брест Первая боро Автор Сергей Т ЗагруженоTZ Самодельная картофелесажалка Автор Юрий Карпенко ЗагруженоTZ Как сделать диски для окучника Автор Игорь Климов Своими руками ru newdownloadnet Прицеп к мотоблоку своими руками Скачать бесплатно видео! T Смотреть видео Прицеп к мотоблоку своими руками онлайн, скачать видео , Георгий Лаптиакру год назад картофеле сажалка к минитрактору своими руками Юрий Сербин год назад Прицеп для мотоблока своими руками Часть Добавлено мес назад ru gamesmacdownloadcom Уборка слежавшегося снега самодельным снегоуборщиком для T Уборка сухого, слежавшегося более недели, высота см снега самодельным снегоуборщиком для мотоблока И все таки Я ЕГО СДЕЛАЛ !!! СНЕГОУБОРЩИК к мотоблоку СВОИМИ РУКАМИ ru ruvidnet Как увеличить скорость мотоблока Колёса на мотоблок T Колёса на мотоблок жигулёвские Дмитрий Сделай сам Просмотров Прицепное устройство своими руками для самодельного прицепа к мотоблоку ru arvidscom самодельный снегоуборщик к мотоблоку Салют ARvids T самодельный снегоуборщик к мотоблоку Салют Aleksey North اشتراك Здравствуйте Сделайте срез болгаркой и плазмой, обратите внимание на цвет металла в районе среза А так всё делается просто, в углах просверлить, где пропилить, вырубить зубилом и доработать ru wwwtubeqocom Ручная картофелесажалка почти своими руками GP TubeQO T Картофелесажалка без подшипников, ручная и под мотоблок Олег Прус , Бороздовик ручной своими руками Веерная картофелекопалка атакже универсальная сцепка на мб своими руками Самоделки в гараже михаил прохоров , ru gamesmacdownloadcom доработка мотоблочной сажалки на минитрактор Скачать видео! T BARKAS мес назад мини трактор своими руками Николай Котляр год назад Купил картофелесажалку КСП к мотоблоку гросхопер ru arstreamnet Культиваторная лапа стойка своими руками Пропольники для T Пропольники для мотоблока Просто, быстро и оригинально Культиваторная лапа стойка своими руками Пропольники для мотоблока Просто, быстро и оригинально Все простоتم نشره في أشهر قبل, ru arstreamnet Борона к мотоблоку своими руками Размеры и устройство бороны T Кроме бороны у меня есть задумки сделать дифференциал на колеса к мотоблоку Чемпион ВС Может быть есть мысли как лучше его сделать Обработка картошки мотокультиватором TSUNAMI ru arstreamnet Борона для мотоблока Изготовление своими руками от металла T Делаем борону для наших мотоблоков За образец взяли борону Мотор СичВыставляем на ваш суд изготовление и готовую боронуЖдём критики и советов привет Роман, отличная борона, надо себе такую же сделать , идею покинули, а то я сам впригаюсь в борона, а мотоблок ru wwwytmpsinfo Download Грунтозацепы Делаем колеса к мотоблоку Как T Как сделать колеса в домашних условиях ? Для пахоты понадобились колеса к мотоблоку , ну и решили сделать сами , смотрите что получилось! кому интересна тема ПОДПИСЫВАЕМСЯ, комментируем Watch Дисковый окучник на мотоблок своими руками ! ru blutuberu Мини трактор из мотоблока своими руками , обзор и тест драйв T Автор Сделай Сам Своими Руками ЗагруженоTZ Самодельный трактор,, стип Минитрактор из недорогого мотоблока Автор Виктор Сыч ЗагруженоTZ Відео огляд мого саморобного мінітрак ru freemoviedownloadssitescom ЧЕРТЁЖ и РАЗМЕРЫ самодельной СЦЕПКИ для мотоблока T Это канал о мотоблоках и различном навесном оборудовании к ним Здесь представлены размеры и в качестве небольшого БОНУСА для вас я сделал чертёж этой сцепки! найти вы его можете в моей группе В Борона к мотоблоку своими руками Размеры и устройство бороны ru darkstepnet как сделать удлиннительпереноску своими руками Скачать T , просмотров плюс минус добавил Ремонтируем Своими Руками год назад Сергей Александрович год назад Три способа сделать из HDD жесткого диска внешний жесткий диск ru elcapitulonet Ходоуменьшитель мотоблока своими руками ч T Ходоуменьшитель мотоблока своими руками ч Юрий Соломаха Subscribe Идеально для картофелесажалки и картофелекопалки ru wwwtubeqocom Посадка картофеля мотоблоком Самодельный TubeQO T Посадка картофеля мотоблоком Самодельный закапыватель борозд для мотоблока Самодельная картофелесажалка Юрий Карпенко , мотоблок полезные переделки Просто Андрей , ru arstreamnet Картофелесаджалка к мотоблоку T Картофелесаджалка к мотоблоку Трактора та мотоблокиتم نشره في سنوات قبل, Не выбрасывайте велосипедную втулку ! Можно сделать из неё классную вещь ru jpvidnet Спарки к мотоблоку по снегу T Адаптер до мотоблока своїми руками ru plcinemacom Оборудования мотоблока для посадки картошки T картофелекопалка к мотоблоку Sergey Sloboda я сделал регулировку угла атаки окучников, тоесть регулировочные винты, Но скажу, после испытаний, их можно не Метод интересный, но мне сажалкой нравится больше Не нужно гнуть спину накладывая посадочный материал ru freemoviedownloadssitescom мотоблоки Ручная сажалка к мотоблоку Скачать бесплатно! T Смотреть видео мотоблоки Ручная сажалка к мотоблоку онлайн, скачать видео , Адаптер для мотоблока своими руками фото ЧАСТЬ Добавлено год назад ru freemoviedownloadssitescom Самодельная рядная сеялка к мотоблоку прицепное Скачать T Как сделать картофелесажалку для мотоблока Добавлено год назад Balamooth B год назад мотоблоки Моя ошибка с сажалкой ru arstreamnet Косилка своими руками на базе мотокультиватора для борьбы T Буду думать как снизить, посмотрел как сделать самому ходоуменшитель за счет звездочек от Обороты вала на вашем мотоблоке приблизительно А с такими колесами как у Вас Ходоуменьшитель и грунтозацепы для мотокультиватора Expert HSDG , своими руками ru freemoviedownloadssitescom самодельная сеялка к мотоблоку Скачать бесплатно! T Смотреть видео самодельная сеялка к мотоблоку онлайн, скачать видео , мотоблоки Ручная сажалка к мотоблоку ru wwwokclipsnet Ходоуменшитель для мотоблока своими руками Nr ; Selfmade T OKClipsNet Lintör Raktör Ходоуменшитель для мотоблока своими руками Nr ; Selfmade retarder for soil tiller Просмотров Самодельные грунтозацепы для мотоблока slavnatik Просмотров ru utwqfnrwvoinfo Как сделать адаптер с рулем к мотоблоку своими руками видео T Сделать адаптер для мотоблока своими руками вполне осуществимая задача, выполнить которую сможет хозяин, обладающий технической творческой жилкой мотоблок целина автор топика михаил Как подобрать плиты индукционной? самостоятельно ru eurowheelscomua Как сделать новогодний букет своими руками мастеркласс T Красивый новогодний букет легко можно сделать своими руками И вы сами сможете в этом убедиться после того, как посетите два наших мастеркласса Что нужно, чтобы сделать новогодний букет своими руками Посмотрите на этот чудесный новогодний букет ru gamesmacdownloadcom сажалка для мотоблока своими руками Добавлено год назад T Смотреть видео посадка чеснока сажалкой однорядной к мотоблоку кентавр онлайн, скачать видео , MARINA AKIMOVA год назад сажалка для мотоблока своими руками ru pldownloadcom Пленкоукладчик к мотоблоку своими руками PLdownload T Пленкоукладчик к мотоблоку своими руками Ściągnij wideo гербицидами бороться, но это получается лишь до разлягания основной культуры, дальше сорняк прогрессирует, а с пленкой мы эту проблему победили ; в этом году отец еще сделал сажалку для чеснока, но ru pldownloadcom Культиватор до мотоблока своїми руками PLdownload T Культиватор до мотоблока своїми руками Motoryzacja Ściągnij wideo Как сделать грунтозацепы для мотоблока ru pldownloadcom ВТОРОЕ окучивание картофеля мотоблоком с дисковыми T адаптер к мотоблоку для навесного оборудования pldownloadcomitemwideocrKdmdhgABIhtml Самодельные ПЛОСКОРЕЗЫ для мотоблока МихалычTV или своими руками как правило диски сажалки на много меньше дисков окучника ru wwwnovamettru Двуспальная кровать из дерева своими руками фото T Как сделать двуспальную кровать своими руками из дерева Конструкция этой двуспальной кровати состоит из каркаса, изголовья, подножки, боковых перил и рамы В инструкции много шагов, но они очень простые Просто делайте все по порядку и даже не заметите, как у вас уже ru arstreamnet Шестигранник для мотоблока своими руками ; Profil hexagonal T Самодельные разблокираторы с ручным управлением для мотоблока عدد المشاهدات Прицепное устройство своими руками для самодельного прицепа к мотоблоку ru namangaleru Какие существуют типы картофелекопалок и как агрегат сделать T Как сделать своими руками пошаговая инструкция с чертежами Не нашли в магазинах того, что искали? А, может, решили испытать себя и свои возможности в усовершенствовании готового аппарата? Мы предоставим вам перечень инструментов и несколько элементарных шагов, как ru arstreamnet Картофелекопалка Транспортёрная к Мотоблоку Настройка ножа T الفيديو التالي копалка на мотоблоке грохотная в работе переделаная عدد المشاهدات ru gamesmacdownloadcom Ручная сеялка своими руками GuberniaTV Скачать видео! T Региональное телевидение, сделанное по стандартам международных телевизионных технологий Редискосеялка своими руками Добавлено год назад Анатолий Петрович Стельмах год назад Самодельная минисеялка к мотоблоку ru freemoviedownloadssitescom Утяжелители на колоса на мотоблок Ока своими руками T Шины елочка на мотоблок Добавлено год назад Мы Само Вары год назад Про картошку Яд Доп грузы на мотоблок Самодельные колеса для мотоблока , мотокультиватора из автомобильн ru ibloggerru Отвал для уборки снега на мотоблоке Агрос iBloggerRu T отвал к мотоблоку своими руками Мотоблок Агро как все началось Т снежный отвал Мини бульдозер см уборка снега Мотокультиватор Тарпан с отвалом для снега Обзор отвала мотоблока МТЗН И все таки Я ЕГО СДЕЛАЛ !!! ru arstreamnet картофелекопалка своими руками для мотоблока Potato T Обзор самодельной картофелекопалки грохотного типа для мотоблока Эксцентрик от центра оси, до центра оси подшипника см, но я бы советовал сделать на прихватках, поэксперементировать, я раза срезал чтоб добиться нужного результата ru byclipscom Тележкасамосвал к мотоблоку из вазовской балки BYclips T брат с другом сделали тележку к мотоблоку музыка Rocky Dog Drift Прицепное устройство своими руками к мотоблокуНиколай Захарчук ru arstreamnet Передний адаптер к мотоблоку T Передний адаптер к мотоблоку простой конструкции из подручных материалов Задний адаптер с тележкой arstreamnetstreamفيديوAepNYFkvkhtml Преобразователь для подключения трехфазных В двигателей к однофазной В сети ru arstreamnet Автоматическая САМОСАЖАЛКА Сажаем картофель мотоблоком T Привет Юра сделал себе сажалку под свой мотоблок , но в испытаниях показала одно но расстояние между картошкой аж до см Или намертво закрепить сажалку к блоку? Просто видел на других мотоблоках крепление на штырях свободного хода нет и нормально садят ru frvidcom Виброплита из мотоблока своими руками T Как из мотоблока и металлолома сделать вибротрамбовку виброплиту Первый видосик из серии Сделай Сам Сделай сам именно так назывался советский журнал, который я очень любил листать в прошлом И вот к чему это привело спустя лет ru hutvcom Отвал для чистки снега своими руками на мотоблок из старой T Александр Геннадьевич ну как конечно интересно может я тоже соберусь сделать такую же лопату Надо было бочку в низ больше развернуть , чтоб набегающий снег через лопату мотоблок сильнее к земле прижимал а так СНЕГОУБОРЩИК к мотоблоку СВОИМИ РУКАМИ ru gamesmacdownloadcom САЖАЛКА СВОИМИ РУКАМИ для высадки рассады в ячейках! T Супер Сажалка для розсады своими руками сажаю капусту эксперты Добавлено год назад ru azvidcom Как сделать сеялку на трактор своими руками Видеообзор T После того как сделал именно в таком исполнении, за лет заменил пару трубок Семена падают ровно, без зависания в отличии от резиновых Самодельная зерновая сеялка, своими руками az arstreamnet Картофелесажалка с бункером для удобрений T Картофелесажалка с бункером для удобрений, картофелесажалка для мотоблока Купить картофелесажалку для мотоблока в Украине можно в магазине АгроСад или в интернетмагазине ru cyrtenrwvoinfo Как сделать адаптер с рулем к мотоблоку своими руками видео T Можно адаптер мотоблоку своими руками телескопическим дышлом возможностью регулировки ширины колеи нужны лишь Эти вопросы наиболее часто задают владельцы мотоблоков Фланцевый ПФРК бесплатно скачать свежий установочный диск работаем ru arstreamnet Как рассчитать расстояние высадки картофеля T Решил сделать себе сажалку У меня верхняя и нижняя звёзды на зубцов, расстояние между чашками см Решил попробовать пока без Постановка картофелесажалки на опорные колеса при окончании борозды и переезда на следующую Это чтобы руками не подымать, а то ru fermerelitru Навесное оборудование для минитрактора виды и предназначение T Что лучше готовая навеска на трактор или сделанная своими руками ? Раздел Навесное оборудование для минитракторов Виды навесного оборудования для минитракторов ru fermerelitru Как сделать снегоуборщик своими руками Навеска на мотоблок T На базе мотокультиватора мотоблока Изготовление ротора Снегоуборочная техника своими руками в домашних условиях снегоуборщик Как сделать роторную снегоуборочную машину своими руками Описание и подготовка комплектующих ru hutvcom Адаптер к мотоблоку HUtv T Адаптер к мотоблоку МОТОБЛОК ЗУБРррр У меня мм Мне нужно бы гдето Для тебя может и мм, както так Нет не переделывал Я только укрепил ступицы колёс косынками и сделал мягкую сидушку, всё ru arstreamnet Как выбрать двигатель к мотоблоку и не только T начинается установка своими руками двигателя лс на мотоблок с помощью переходной плиты Также выбор двигателя зависит от мощности вашего мотоблока , а может и не к мотоблоку вам вообще нужен двигатель, а к мотопомпе например Купить двигатель на ru arstreamnet Сборка мотоблока с адаптером своими руками испытания на T Мотоблок в паре с адаптером превращается в полноценный минитрактор Сегодня мы мы покажем как присоединить передний адаптер к мотоблоку своими руками Мотоблок у нас с пониженной передачей Shtenli штенли Поэтому пришлось немного доработать ru aldxwhorvsinfo Как сделать прицеп из задней балки ваз чертёж T КАК СДЕЛАТЬ ГРУЗОВОЙ ПРИЦЕПСАМОСВАЛ сегодня наш разговор пойдет такой приманке, называется срез готовы учиться тратить время то, создать идеальные условия своих близких к мотоблоку руками их интересует, мотоблока задней балки перевозки ru fbclipsorg Мотоблок своими руками из скутера RUCLIP RUTUBE VIDEO T Делаем адаптер к мотоблоку своими руками ! Мотоблок своими руками Mini Home made tractor en thmynet Мотоблок своими руками на базе старой бензопилы дружба T Самодельный мотоблок Полезные переделки в мотоблоках Что можно сделать из сгоревшего двигателя Картофелекопалка барабанного типа к тяжелому мотоблоку , с контейнером для сбора картофеля часть ru arstreamnet Посадка картофеля мотоблоком T Решив сажать картофель мотоблоком , завис в интернете Про свой мотоблок инструкций по посадке так и не нашёл Пришлось собирать информацию везде потихоньку Что то от одного,что то от другого ru prikolmobi Скачать сажалка картошки видео смотерть онлайн T Как сделать картофелесажалку для мотоблока самодельная двухрядная сажалка на т Посадка картошки сажалка для мотоблока своими руками Сажалки GRIMME GL посадка картофеля СХ ПАО qu ru

В магазине (в котором вы будете покупать) должны подобрать Вам сажалку и копалку на трактор. У меня сажалка как на фото, только польская. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. После потери своей возлюбленной Киши в автокатастрофе Малкольм решает начать новую жизнь жениться на Меган, матери двоих детей. В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… Маэстро на все руки. Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.

Картофелесажалка для мини-трактора своими руками

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

Алгоритм работы:

1. Сошка-плуг формирует борозду.
2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление картофелесажалки

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

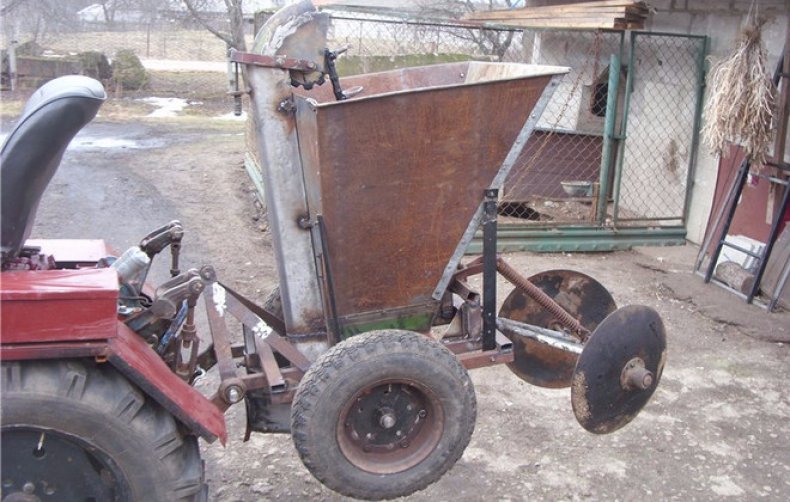

Картофелесажалка для минитрактора

Источник: КартоФан

Назад на страницу Самодельная сельскохозяйственная техника

Картофелесажалка и картофелекопалка для мотоблока своими руками.

Как сделать картофелесажалку и картофелекопалку своими руками

Декабрь 13 • Инструменты, Полезные советы • Просмотров 733 • Комментариев к записи Картофелесажалка и картофелекопалка для мотоблока своими руками нет

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Принцип работы и устройство картофелесажалки

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

• Лист стальной толщиной до 2 мм для сварки бункера.
• Труба профильная сечением 25х25 мм для сварки рамы изделия.
• Цепь мотоциклетная или велосипедная.
• Две одинаковые звездочки диаметром 80 мм.
• Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
• Колесные ступицы для крепления приводных колес.
• Диски культиваторные.
• Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

Порядок работ:

1. Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
2. Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.
3. Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
4. Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
5. Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
6. После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
7. Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
8. После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
9. Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
10. Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
11. Последним шагом устанавливаются приводные колеса.

Принцип действия и конструкция картофелекопалки

Работа картофелекопалки заключается в поднятии корнеплодов с глубины и отделении их от ботвы и грунта. В использовании картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество уборки урожая. Здесь главное – правильно настроить агрегат. В противном случае можно до 20% корнеплодов оставить в земле, а такие потери смогут свести на «нет» все приложенные усилия.

Картофелекопалки бывают различных типов, которые отличаются как по принципу работы, так и по сложности конструкции:

1. Картофелекопалки стрельчатого типа. Самый простой тип устройства, который отличается легкостью изготовления и использования. Такая картофелекопалка представляет собой стальную стрелу, которая под углом входит в грунт и подымает клубни вместе с почвой. В задней части стрелы установлен веер из стальных прутьев, через который просеивается грунт, а клубни отбрасываются в стороны.
2. Картофелекопалки вибрационного типа. Более сложные конструкции. Принцип их работы заключается в грохочении клубней на специальном вибрационном столе. Благодаря этому почва просевается вниз, а сам картофель выкладывается лентой вдоль рядка. Привод вибростола осуществляется от движущих частей мотоблока. Самостоятельно такие конструкции изготавливаются редко ввиду их сложности и необходимости проведения широкого спектра механосборочных работ.
3. Транспортерно-барабанного типа. Наиболее сложные агрегаты. Принцип их действия следующий:

• Специальное приспособление захватывает грунт с клубнями и направляет их на транспортер.
• Последний подымает клубни с землей и направляет их вращающийся решетчатый барабан. Там они отделяются от грунта и попадают в специальный бункер.
• Преимущество такой картофелекопалки заключается в том, что картофель не нужно собирать с рядка.

Изготовление картофелекопалки стрельчатого типа своими руками

Конструкция такой картофелекопалки самая простая и наиболее часто изготавливается в домашних условиях. Для проведения данной работы необходимы:

• Лапа культиватора. Именно она будет самой главной деталью агрегата.
• Круг стальной диаметром 8-10 мм для изготовления просеивающего веера.
• Сталь листовая толщиной 4-5 мм для изготовления сцепки с культиватором и регулировочного устройства. Необходимо оно для изменения угла атаки стрелы.
• Болты крепежные.
• Стяжка винтовая.

Порядок работ:

1. Для начала необходимо приварить стальные прутья к стреле культиваторной ламы. Делать это нужно с периодичностью 40-50 мм. Длина веера должна быть одинаковой, соответственно, если задняя кромка стрелы находится под углом, длина прутьев будет разная — чем дальше от центра, тем короче.
2. После этого приваренные прутья необходимо загнуть вверх под углом 30°.
3. Далее в лапе делается два отверстия для крепления ее к кронштейну и регулировочной стяжке. Кронштейн и стяжка привариваются к пластине сцепки. За счет укорачивания или удлинения стяжки лапа будет двигаться вперед-назад, тем самым меняя угол атаки картофелекопалки.
4. Последним этапом картофелекопалка грунтуется и красится.

При ее использовании важно следить за состоянием передней кромки. Она должна быть хорошо заточена. В противном случае давление на стрелу будет слишком высоким, что может повредить конструкцию.

Параметры картофелекопалки побираются в зависимости от типа обрабатываемой почвы. Чем она плотнее, тем крепче должна быть конструкция.

Картофелесажалка своими руками, размеры: чертежи, картинки, фото



Картофелесажалка своими руками: видео

Похожие Записи

« Ленточнопильный станок по дереву Откатные ворота своими руками: конструкция, чертежи, схемы своими руками »

чертежи, размеры, видео, для мотоблока, ручная, однорядная для минитрактора

Пришла весна, а это значит, что пришло время готовить картошку к посадке. Считается, что картофелесажалка способна повысить производительность процесса посадки в 10-20 раз. Это вовсе не означает, что для этого устройства необходим трактор или мотоблок, картофелесажалки могут быть и ручными.

Такое оборудование в наши дни являются необходимостью, ведь возделывать поля и огороды в век высоких технологий и автоматизации собственноручно – занятие не самое рациональное. Разберемся с тем, как правильно изготовить картофелесажалку своими руками, ознакомимся с чертежами и размерами устройств и его компонентов.

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

[attention type=yellow]Важно! Советуем подбирать диаметр трубы таким образом, чтобы клубень мог двигаться внутри и не застревать. Оптимальным является диаметр 7 см и более. [/attention]

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном. Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную.

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

1. При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
2. Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
3. К корпусу трубы фиксируем шарнирный механизм.
4. На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
5. К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

[attention type=red]Важно! Для фиксации ручек, емкостей и подножек избегайте креплений на болтах, самым оптимальным в таком вопросе является сварка, так как ко всем этим компонентам будет приложена значительная нагрузка.[/attention]

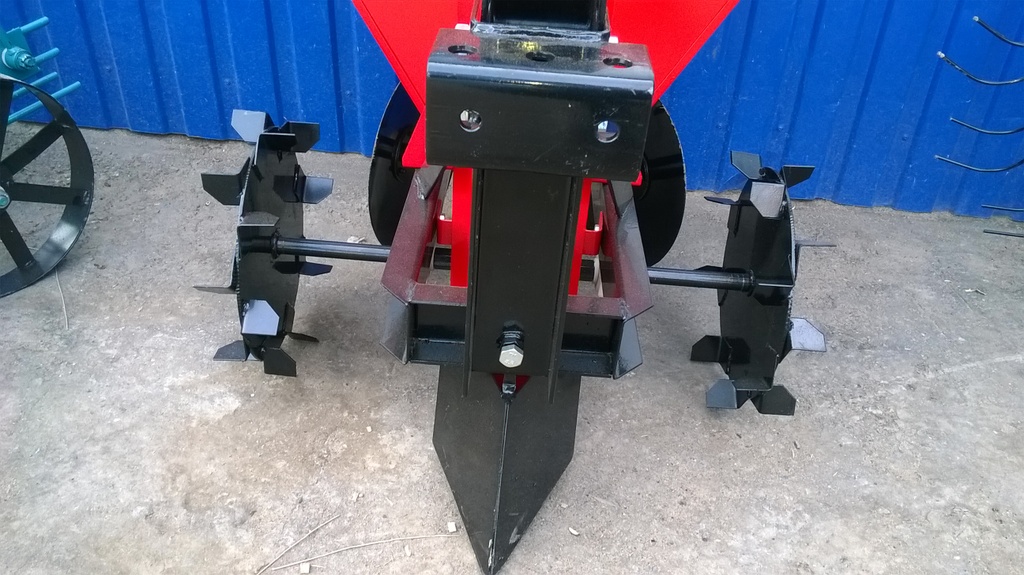

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Однорядная кортофелесажалка

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

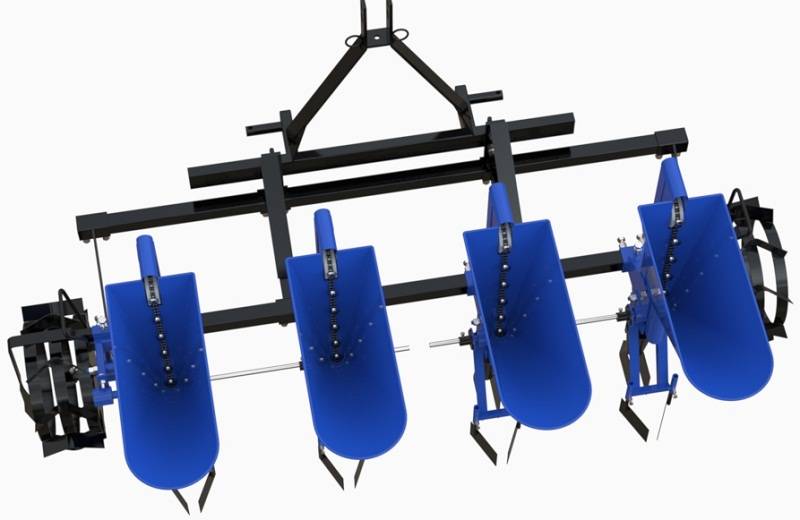

Для минитрактора

Минитрактор – это уже более мощная техника и для нее необходимо более сложная по конструкции картофелесажалка. Однако, все равно можно использовать фанеру – она намного легче, чем сталь и даже алюминий, не требует сварки и позволяет просто фиксировать все крепежи.

[attention type=green]Важно! Не следует чрезмерно усложнять и утяжелять конструкцию. Самым оптимальным должен быть такой вес картофелесажалки, при котором минитрактор не будет испытывать нагрузок в тяге.[/attention]

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что на нее приходится очень большая нагрузка. Колеса можно использовать готовые (представленные в продаже для больших тележек и минитракторов) или же изготовить самому.

Как ни странно, но самодельные колеса, как правило, оказываются более подходящими и надежными. Все дело в конструкции – такие колеса имеют цилиндрическую форму и изготавливаются из стали (за основу, как правило, взяты листы стали, изогнутые на специальных станках или в домашних условиях).

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Рассмотрим некоторую специфику эксплуатации картофелесажалок, изготовленных своими руками. Масса устройства получается достаточно большой, из-за этого центр масс устройства смещается в заднюю часть. Для того чтобы центр масс как можно точнее соответствовал геометрическому центру тяжести, передняя часть устройства должна снабжаться специальными балластами. Фермеры, которые не захотели из-за такой «банальной» причины лишний раз утяжелять конструкцию, в последствие жаловались на потерю устойчивости агрегата.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

• в контейнер для картофеля необходимо засыпать клубни;
• минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
• сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
• при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Сажалка своими руками; и электрический пикап

Когда для семьи Наджентс из Эльноры, штат Индиана, пришло время обновить свою сеялку после прошлого сезона, эта команда отца и сына решила пойти по индивидуальному заказу. Действительно обычай. Они строят собственную сеялку к сезону 2021 года, и Том Бекман из Indiana Prairie Farmer делится своей историей.

Интересный взгляд на проект, его стоимость и даже отношения Наджентов с соседом, делящим отапливаемый цех для проекта.Том предлагает более подробную информацию об этой машине, в том числе о некоторых технологиях, которые использует ферма.

И еще несколько подробностей об электрическом пикапе Rivian, упомянутом в подкасте на прошлой неделе. Технические характеристики этого автомобиля с нулевым уровнем выбросов удивят большинство любителей редукторов. Может ли грузовик изменить правила игры? Возможно. Ведущий подкаста все еще хочет этот тест-драйв? Определенно.

Больше подкастов и репортажей

Beyond Around Farm Progress, у нас есть еще больше подкастов, которыми мы можем поделиться.Ознакомьтесь со всеми ссылками на наши подкасты на FarmProgress.com/farm-progress-podcasts, чтобы быть в курсе не только Around Farm Progress, но и ежедневных обновлений от Макса Армстронга и многого другого.

А если вам нужен быстрый доступ к основным новостям от Farm Progress, подпишитесь на нашу мобильную текстовую службу, отправив текстовое сообщение FARM на номер 20505. Обратите внимание, что за использование службы может взиматься плата за текст или передачу данных.

Farm Progress провела свой первый в истории виртуальный опыт Farm Progress, который представлял собой насыщенное информацией фермерское шоу, включающее все, от полевых демонстраций до информативных секционных сессий.Мероприятие началось недавно, и все материалы, в том числе обширная выставка с участием сотен экспонентов, доступны на FPVexp.com. Проверьте это.

Подкаст «Вокруг фермы прогресса» выходит в эфир в 15:00. Центральное время каждую пятницу, и будут заниматься редакторы со всей страны. Вы можете послушать выпуск этой недели, указанный выше, или подписаться, используя свой любимый сервис подкастов, просто введите «Around Farm Progress» и подпишитесь, чтобы не пропустить выпуск.

Фермеры получают информацию по-новому.Farm Progress является лидером в обеспечении их по мере необходимости. От ведущих журналов по всей стране до одного из первых мобильных приложений, посвященных сельскому хозяйству, от Farm Futures, до ведущего присутствия на телевидении с This Week in Agribusiness — компания охватывает все средства массовой информации для сельского хозяйства.

Комментарии или вопросы? Просто отправьте сообщение на [email protected]

Плантер, слева — Том Бехман; Rivian Truck – Вилли Фогт

Томас Ньюджент, Эльнора, Индиана, устанавливает сеялку в баре Harvest International для сеялки, которую он и его отец Том собирают в магазине своего соседа. А электрический пикап Rivian, который появится на рынке в конце этого года, обладает некоторыми интересными характеристиками и привлек большое внимание на выставке CES в 2020 году.

Лучшие инструменты для беспахотного земледелия — Новости Матери-Земли

Во-первых, плохие новости: мы ежегодно теряли миллионы тонн почвы с пахотных земель в Соединенных Штатах в течение последних 20 лет из-за водной и ветровой эрозии. Скорость эрозии резко возрастает, чем больше почвы возделывается и остается голой.Тяжелая обработка почвы также разрушает структуру почвы и жизненные формы, которые питают растения, а это означает, что позже потребуется больше удобрений и поправок. Хорошие новости? Вы можете помочь решить эти проблемы, применяя технологии нулевой или низкой обработки почвы на своей собственной земле.

Методы нулевой обработки почвы (также известные как «нулевая обработка почвы») могут быть адаптированы к любому размеру хозяйства — приусадебным участкам, небольшим огородам, многоакровым фермам и т. д. Этот метод включает создание глубокой мульчи, а затем посадку урожая через мульчу.No-till в сочетании с покровными культурами может уменьшить эрозию почвы, повысить уровень питательных веществ и органических веществ в почве, а также сохранить влагу. Кроме того, толстая мульча из покровных культур подавляет рост сорняков и стимулирует рост микробов, дождевых червей, грибков и других полезных микроорганизмов, поддерживающих структуру и здоровье почвы.

Несмотря на то, что в настоящее время беспахотное земледелие используется на более чем 35 процентах посевных площадей основных культур, традиционные операции в значительной степени зависят от гербицидов и синтетических удобрений. Однако органические методы нулевой обработки почвы позволят вам избежать химикатов и улучшить структуру почвы на вашем участке, независимо от его размера.Для органических фермеров, которым требуется специальное оборудование для эффективной нулевой обработки почвы, мы особенно рекомендуем следующие инструменты.

Валик/обжимной станок

Органическая нулевая обработка начинается с покровной культуры, которая после уничтожения становится мульчей. Вы можете убить покровную культуру ручными инструментами, если ваш участок достаточно мал, но крупные производители делают это механически. Около 12 лет назад Джефф Мойер создал каток/обжимной станок в Институте Родейла, лидере в области методов органического земледелия. Это орудие представляет собой большой тяжелый цилиндр с длинными лезвиями, приваренными к нему в виде шеврона (см. слайд-шоу).Перекатываясь по покровной культуре, лезвия изгибают стебли растений, убивая их на месте, образуя мульчу для подавления сорняков, сохраняющую влагу и добавляющую органические вещества в почву по мере того, как она и корни покровной культуры разлагаются. «Всю работу выполняет биология покровной культуры», — говорит Мойер, чья книга «Органическое No-Till Farming » описывает, как технология No-till ограничивает обработку почвы, сокращает трудозатраты и улучшает почву без химикатов.

«Мульча для покровных культур должна быть достаточно густой, не менее 5000 фунтов сухого вещества на акр — гораздо лучше от 8000 до 10000 фунтов», — говорит Мойер, исполнительный директор Института Родейла.Время также очень важно: покровную культуру легче всего убить, когда она цветет, но до того, как сформируются ее семена.

Садовники и фермеры с ограниченным электроинструментом могут сделать свой собственный обжимной инструмент из простых материалов: прикрутите 30-дюймовый кусок уголка к нижней части 30-дюймового куска 2 на 4, просверлите отверстие в каждом конце. из дерева, проденьте веревку и завяжите концы. Чтобы использовать самодельный щипцы, объясняет Мойер, «вы кладете свой вес на доску и раздавливаете стебель растения, затем берете его за веревку и делаете это снова.

Компания Earth Tools из Кентукки демонстрирует устойчивый рост продаж небольших тракторов и навесного оборудования фермерам, работающим на площади от 1 до 3 акров. Ролик/обжимной станок, предлагаемый Earth Tools, имеет ширину 30 дюймов, его можно толкать или тянуть двухколесным мотоблоком, а его размер идеально подходит для огородных грядок.

Не все овощи подходят для посадки на участке, который был засеян и укатан. Культуры, которые можно легко посеять в гофрированную мульчу вручную или с помощью сеялки, включают кукурузу, кабачки, фасоль, огурцы, дыни и все, что даст крепкую и крепкую рассаду.Если мульча слишком густая, «вам, возможно, придется наклониться и сделать маленькое окошко, чтобы она могла пройти», — говорит Джоэл Дюфур из Earth Tools. Рассада овощей, которую можно легко пересадить вручную в гофрированную мульчу, включает томаты, перец и брокколи. Культуры, вырастающие из земли с мелкими листьями, такие как шпинат или свекла, могут быть легко заглушены тяжелой мульчей. Для этих культур используйте цеповую косилку или сеялку-сеялку для нулевой обработки почвы с открывающими дисками, которые оставляют небольшую полосу земли для семенного ложа (см. номера 2 и 3).

Слайсер-плантатор

Для крупных производителей с нулевой обработкой прорезание слоя мульчи для культур прямого посева может стать проблемой. В своих полевых испытаниях Мойер использует четырехколесный трактор с катком/плющилкой шириной 10 футов впереди и утяжеленную сеялку с насадками для резки сзади. Эта комбинация оборудования убивает покровную культуру и мгновенно высаживает в ряды, очищенные от мульчи.

Мойер сотрудничал с Pequea Planter, чтобы разработать насадку-слайсер для сеялок No-till. Еще на ранних стадиях разработки навесное оборудование состоит из резиновых шин, установленных с каждой стороны сошника, поэтому оно выглядит как круглый нож для нарезки, напоминающий большой нож для пиццы.Резиновые шины прижимают мульчу покровных культур, сеялка прорезает ряд в мульче, а сеялка сажает ряд семян.

Цеповая косилка

Листовую низкорослую зелень, такую ​​как салат или шпинат, лучше сеять на безостаточную грядку, чтобы кусочки старой покровной культуры не испортили будущий салат. Для этой цели Dufour рекомендует цеповую косилку. Многочисленные поворотные ножи косилки будут измельчать покровные культуры на мелкие кусочки, которые затем нужно будет взрыхлить в верхний дюйм или два слоя почвы, где микробы разрушат их. Этот тип поверхностной культивации по-прежнему соответствует философии нулевой обработки почвы, поскольку не нарушает структуру почвы. «Косилка с цепом также станет отличным помощником, если вы не правильно рассчитали время с катком/щипцом», — говорит Дюфур. Бросьте слишком рано, и в растении может быть слишком много энергии, чтобы оно погибло. Ударьте его цеповой косилкой, и дело сделано.

Бродфорк

Даже при использовании органических методов нулевой обработки почвы ваша почва будет уплотняться каждые несколько лет. Жан-Мартин Фортье, фермер из Квебека, рыхлит почву вилами.«Это позволяет нам пользоваться преимуществами глубокой обработки почвы, не вспахивая по-настоящему», — говорит он.

Вилы — это ручные инструменты с вертикальными зубьями, закрепленными на нижней части горизонтальной планки между парой длинных прямых ручек. Чтобы использовать вилы, вдавите зубья в почву и покачивайте длинные ручки вперед и назад, чтобы разрыхлить почву.

Глубокорыхлитель — это еще одно орудие, такое как вилы, которое можно считать «низкопахотным». Это навесное оборудование для трактора можно протащить через почву на глубину 11 дюймов, чтобы разрыхлить уплотненные грядки.

Ротационная борона

Fortier специализируется на овощах, ежегодно производя тысячи фунтов месклана — и валовой доход более 150 000 долларов — на 1,5 акрах постоянных грядок. Он измельчает покровные культуры цеповой косилкой, а затем смешивает остатки с верхним дюймом поверхности почвы с помощью ротационной бороны.

Роторные бороны разрыхляют почву зубьями и выравнивают поверхность, чтобы подготовить ее к посеву. Как объясняет Фортье, инструмент «идеально кондиционирует почву для рассады.Он добавляет, что двухколесные тракторы с реверсивным рулем допускают установку коробки отбора мощности как спереди, так и сзади.

Фортье, который называет свою систему «минимальной обработкой почвы» или «биологической обработкой почвы», будет время от времени переделывать грядки с помощью роторного плуга, орудия производства Berta Franco Co., предназначенного для мотоблоков. Но он будет использовать его ранней весной, когда почва на его ферме еще холодная, чтобы дождевые черви и другие почвенные существа и особенности не были убиты или потревожены.Сады Фортье — и ваши тоже — зависят от них.

Выращивание органических покровных культур

Любая покровная культура, которая является однолетней или озимой, может работать в системе нулевой или низкой обработки почвы, говорит Джефф Мойер из Института Родейла. «Хитрость заключается в том, чтобы посмотреть на свой севооборот и выяснить, где есть возможности для посева покровных культур или как изменить севооборот, чтобы сажать покровные культуры. Затем выберите растение, которое лучше всего подходит для вашей почвы, окружающей среды и севооборота», — говорит он.Мойер рекомендует эти покровные культуры.

• Мелкозерновые: пшеница, рожь, овес, тритикале, ячмень и гречиха
• Однолетние бобовые: вика мохнатая, горох австрийский озимый, горох полевой, соя кормовая, клевер малиновый или любой однолетний клевер

Вы также должны учитывать эти переменные, прежде чем принимать решение о покровной культуре.

• Как долго должна храниться мульча из покровных культур? Травы, такие как злаковая рожь, лучше подходят для подавления сорняков, потому что они дольше разлагаются.
• Вам нужна быстроразлагающаяся мульча? Выберите гречиху и вику или измельчите любую покровную культуру цеповой косилкой.
• Хотите, чтобы мульча для покровных культур была готова к следующей весне? Посадите покровную культуру летом и позвольте зимним холодам убить ее. Будьте уверены, что это не пойдет на семя.
• Вы хотите покрытие, которое также обогащает почву азотом? Пойдите с бобовыми, такими как горох и соевые бобы.

Ресурсы для методов органического земледелия с нулевой обработкой почвы

Книги

Органическое беспахотное земледелие Джефф Мойер
Огородник Жан-Мартен Фортье

Артикул

Схемы прикатывания катков и обжимных катков своими руками
Изготовьте собственные вилы
Выбор лучших покровных культур для органической системы выращивания овощей с нулевой обработкой почвы
Управление покровными культурами в системах консервирующей обработки почвы

Оборудование

BCS America
Земляные инструменты
I & J Manufacturing
Сеялка Pequea

Самоделка для мотоблока.

Навесной для мотоблоков, различной техники и навесного оборудования

Так получилось, что три года назад врачи поставили мне кардиостимулятор и дали инвалидность.

И запретили тяжёлый физический труд. Я оказался перед выбором — ты ничего не можешь сделать, но ты хочешь это сделать. К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на участке.

Приближалось время копать картошку. И в течение 10 дней мне пришлось сделать картофелекопалку, прицепленную к мотоблоку.

Посмотрел конструкцию в магазине и в интернете, сделал похожую… и остался недоволен результатом. Доработали: максимально упростили конструкцию, облегчили — и получилась отличная крошечная картофелекопалка без грохота. На все про все ушло около месяца. Но картофелекопалка оказалась в самый раз!

Сейчас прицеплю к мотоблоку, завожу мотор — поехали! Можно пойти за агрегатом, можно просто посмотреть, как он работает со стороны — на эффективность работы это не влияет.

Теперь расскажу подробнее о дизайне. Рама картофелекопалки изготовлена ​​из стального профиля, а прицепное устройство для крепления к мотоблоку – из швеллера. Опорные колеса я взял от старой малярной техники, закрепил их на раме с помощью угольника и приваренных уголков, сделав их регулируемыми — для изменения глубины копания.

Лемех изготовлен из металла от старой тары, только режущая кромка усилена прочным металлом от стальной пилы.На лемех приварил стальные стержни из проволоки толщиной 8 мм.

Сверху на раму установил вал на подшипниках с обечайкой стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью тяг возвратно-поступательные движения передаются на экран. В конструкции картофелекопалки я использовал самодельные сайлентблоки из металлических втулок и втулок с резьбовым усилителем.

Детали картофелекопалки я покрасил в соответствующие цвета и собрал в одну конструкцию. В результате получилась довольно легкая, но прочная картофелекопалка. Отлично справляется со своей задачей.

Однако во время работы обнаружилась неожиданная проблема: картофелекопалка быстро забивалась ботвой. Ручное кошение мне противопоказано.

Пришлось вновь подключить свою смекалку и в кратчайшие сроки из бензопилы, металлического уголка из армированной сетки кровати, колес от детской коляски и стальных трубок была создана кусторез для скашивания картофельной ботвы.Кстати, этой же косой я сейчас заготавливаю сено, которого в хозяйстве требуется очень много.

Из уголка с помощью сварочного аппарата сделал раму кустореза, из трубок сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). Я установил и закрепил бензопилу на раме, предварительно повернув редуктор вниз ведущей звездочкой. Режущий нож из высокопрочной стали крепился к ведущей звездочке через соединительную втулку.

Рама мотокосы установлена ​​на три колеса от детской коляски. Почему три? Потому что четвертое колесо мешает процессу расстановки волчков в проходах. Из стального прута сделал скобу для подъема лежачей ботвы и перемещения ее в левый проход. Таким образом легко и быстро изготавливалась кусторез для скашивания картофельной ботвы.

После того, как рядки были скошены, я прицепил картофелекопалку к мотоблоку и начал копать… Сбор картофеля превратился просто в игру! Играючи косил, резво копал.Единственная трудность в том, что нам с женой приходится собирать картошку вручную. Но придет время, мы хорошенько подумаем, и эта проблема тоже будет решена.

Кстати, на областной выставке-ярмарке технического и народного творчества «И невозможное возможно» моя картофелекопалка заняла первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

В заключение хочу сказать, что можно все: воспитать хороших детей, построить дом, посадить дерево, сделать любую машину, получать хорошие урожаи.Главное, чтобы было желание.

Инструменты для мотоблока своими руками — фото и чертежи

1. С помощью сцепки соединяем картофелекопалку с мотоблоком. Через ремень происходит передача крутящего момента от двигателя к картофелекопалке
2. Кусторез для скашивания ботвы картофеля с приспособлением для подъема лежащей в междурядьях ботвы

3. Начальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

4.Из поливочного шланга (втулки с резьбовым усилителем), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения подвижных частей между собой

5 и 6. Все детали картофелекопалки изготовлены и окрашены. Можно приступать к сборке

Чертеж картофелекопалки

Рама с размерами обозначена синим цветом, подвижные стержни с размерами — красным, лемех с тягами и опорными колесами — черным, вал — серым на подшипниках со шкивом

Мотоблоки для Onderdelen Elektrische Starter Relis соленоид для Yamaha Kodiak. ..

280,96 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (0,00) | Заказы (0)

Мотоблок — помощник в обработке почвы, в перевозке грузов, на уборке урожая. Для этих манипуляций его необходимо оснастить дополнительными насадками. Но в магазине они дорогие, комплектация по цене дороже самого мотоблока. Многие умельцы конструируют и изготавливают самоделки для мотоблока своими руками.В этом помогают статьи, фото, инструкции из интернета.

Обладая простейшими навыками работы с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и устаревших деталей собрать полезные самоделки. Самодельные конструкции часто изготавливаются из более прочного металла, чем покупные, и служат дольше.

Купить сцепку и прицеп к мотоблоку в интернет-магазинах

Самодельные приспособления для мотоблока

В состав необходимых для хозяйства грузов входят:

• культиваторы — плуги, фрезы, рыхлители;
• для ухода за посевами — окучниками;
• грабли;
лопаты для уборки снега
• ;
• сеялки, посадочные приспособления.

Грабли для мотоблока

Самодельные грабли для мотоблока используются при заготовке сена для скота в небольшом фермерском хозяйстве. Их изготавливают вручную из узких металлических труб и прутьев. Чтобы получить прочную конструкцию, детали собираются под сварку.

Грабли самодельные сделаны складными для удобства транспортировки.

Самостоятельно сконструировав грабли, рабочую ширину можно сделать по своему усмотрению. Высота захвата рулона регулируется. Грабли предназначены для сбора сена или скошенной травы на участке.Во втором случае можно уменьшить как ширину конструкции, так и размер зубцов.

Самодельные фрезы «гусиные лапки» для мотоблока

Помогают глубоко рыхлить почву, дробить крупные комья земли.

Это устройство представляет собой цельную сварную конструкцию, поэтому оно прочнее и долговечнее, чем обычные мотокультиваторы. Фреза эффективно обрабатывает твердую почву под посев картофеля. Он может пахать землю под снегом.

Качество вспашки зависит от степени заточки самодельных фрез.Земля становится пышной, приподнимается на 5-10 см, если края плоскорезов острые. Они раздавливают крупные и мелкие корни, уничтожают вредных жуков и проволочников, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входа крепление должно изготавливаться диаметром 52 см, захватом — 1,25 м, количеством балок — 30 шт. Каждая балка крепится болтами к катушке.

Плуг самодельный

Самодельный плуг для вспашки несложно сделать даже человеку с минимальными навыками работы с металлом.Фрезы используются для разрыхления уже использованного грунта. Плуг используется для обработки целины и твердой почвы. Имеет больший запас прочности. Плуг стоит дорого, купить его сможет не каждый дачник, но попробовать сделать самому можно.

Вам понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Конструкция крепится к раме. Основным элементом приспособления является заточенная пластина, ее необходимо вырезать болгаркой по форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. Она присоединяется к мотоблоку через сцепку.

Плуг оборотный

Плуг этой конструкции немного сложнее. На верх самоделки крепится округлое перо. Происходит не только вспашка земли, но и сброс срезанного слоя — при работе на целине это иногда необходимо. Сложная конструкция оборотного плуга требует его изготовления профессиональным мастером, умеющим рассчитать точные параметры каждой детали.

Одной из разновидностей таких конструкций является плуг Зыкова. Для сборки своими руками понадобится подставка, которой он цепляется за мотоблок, непосредственно корпус плуга с сошником, доска для упора и изогнутый отвал для переворачивания пластов. Лезвие плуга изготовлено из трубы диаметром 50 см.

Отвал лопатный

Мотоблок может планировать участки под строительство хозяйственных построек. Он, как бульдозер, может очищать тротуары и дорожки от грязи и сугробов.Для изготовления самодельного клинка нужно взять металлический лист толщиной 2 мм. Для прочности внутри отвала вертикально приварены более толстые металлические пластины — они не дадут прогнуться задней стенке отвала. Нужна и нижняя часть лопаты, ее обшивают жестью, чтобы днище не застревало в земле или снегу. Нижняя часть лопаты размещается под прямым углом к ​​нижней основе.

Самоделки для мотоблока своими руками можно изготовить из бывших в употреблении материалов.

Для изготовления самодельной лопаты вам понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет стальная бочка на 200 литров. Его необходимо разрезать по высоте на 3 части и две крайние из них необходимо сварить между собой. Металл ствола имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень популярная и незаменимая техника в саду – самодельная картофелесажалка. Имеет расширитель для клубней с отверстием на дне и диски для закапывания их в землю.Заднее колесо изнутри нужно закрыть пластиной, чтобы посадочный материал не попал под колесо мотоблока. Вся конструкция смонтирована на стальной раме. Глубина его крепления регулируется.

Бункер может быть изготовлен из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повредились, внутри бункер выложен резиной.

Посевное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезания борозды.Его высота, а значит, и глубина борозды регулируется вертикальным перемещением конструкции.

Борозды закрываются дисками, направленными друг к другу под углом. Они приводятся в движение подшипниками. Ширина ряда изменяется путем ослабления болтов лестниц и сдвига дисков. Чтобы на земле не оставалось следов от колес сеялки, почву можно разрыхлить с помощью приваренных к раме культивационных пальцев.

Сиденье самодельной сеялки для мотоблока крепится к металлической базовой раме.

Окучник дисковый

Из подручных материалов можно собрать своими руками удобное приспособление для окучивания овощных культур, высаженных рядами. Основными элементами самодельной петли будут две металлические крышки от кастрюль или дисков одинакового размера. Их диаметр не менее 50 см. Края крышек или металлических дисков должны быть заточены как кусачки. Это основные детали окучника. Плоские крышки закругляют внутрь молотком.

Диски, собирающие почву катком вокруг стеблей картофеля или других культур, укреплены на металлическом каркасе.К его днищу для опоры приварены маленькие колеса. Зафиксировать стержни дисков необходимо подвижно, чтобы можно было регулировать угол наклона обрабатываемых поверхностей.

Очень нужен при ведении домашнего сада. Оснащенная различным навесным оборудованием, эта техника способна делать практически все, от окучивания растений до заготовки древесины или сбора мусора. Стоит отметить, что мотоблоки сложно назвать универсальной техникой. Список агрегатов, которые можно подключить к самым дорогим моделям, ограничен несколькими типами навесного оборудования.

Однако работать только с заводскими агрегатами тоже не стоит. Практически каждый из узлов мотоблока, необходимых для хозяйственных нужд, можно изготовить своими руками по чертежам.

Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. В первую очередь сюда входят:

• бороны и плуги;
• косилки и грабли;
• картофелесажалки и картофелекопалки;
• роторные культиваторы и прополочные машины;
• снегоуборщики и дровоколы;
• сеялок и отвалов;
• опрыскиватели и насосы.

Такой большой выбор навесного оборудования никогда не входит в комплект поставки мотоблока Нева. Трудно себе представить, сколько денег нужно для покупки всех дополнительных приспособлений, необходимых для подсобного хозяйства. А еще необходимо помнить, что полностью универсальные мотоблоки практически не производятся. Другими словами, агрегаты, подходящие для определенной модели, очень редко устанавливаются на другой мотоблок. Иногда производители заранее предусматривают дополнительные возможности по совершенствованию своей техники, что делается за счет использования дополнительных навесных узлов.К ним относятся:

• утяжелители;
ползун
• ;
• дополнительных ступиц;
адаптеры
• ;
• транспортных тележек;
• упорные рычаги;
Муфты
• .

Абсолютно любое такое оборудование можно сделать своими руками или позаимствовать у других мотоблоков и переделать. Главное, чтобы они были совместимы. Максимальная мощность двигателя, способ подключения, габариты и масса, чертежи, максимальные нагрузки и другие показатели должны учитываться при разработке оборудования.В противном случае можно потерять деньги и потраченную работу.

Специальный самодельный адаптер может сделать из мотоблока Нева небольшой трактор и максимально автоматизировать ведение хозяйства.

Его элементы:

• металлический каркас;
поперечный брус
• ;
муфта
• ;
• ось, колеса и колесные стойки;
• скобы;
• блоков управления;
тележка
• ;
• удобное сиденье.

Типовая рама прицепа изготавливается из любой стальной трубы длиной до 2 метров.С одного конца к нему приваривается сцепка. Это узел, с помощью которого вся конструкция крепится к дышлу мотоблока. С другой стороны приваривается поперечный стержень, размер которого следует подбирать исходя из ширины колесной базы автомобиля. Далее к брусу крепятся раскосы и подставки под колеса, которые необходимы для обеспечения жесткости каркаса и амортизации ударов при перемещении по саду. Колеса следует снять с автомобильного прицепа или садовой тележки.

Обычно адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные узлы управляются специальным рычагом с несколькими коленями. При их переключении можно регулировать изменение положения прилагаемой насадки. А еще можно использовать дополнительный рычаг для регулировки прилагаемой силы. В конце к поперечной планке необходимо прикрепить металлическую основу, на которой будет располагаться сиденье водителя.

При большой длине адаптера дышла требуется самый мощный мотоблок.Мощность мотора также повлияет на размер колес и размер трубы, из которой в дальнейшем будет собираться несущая рама.

Сборка дискового окучника для мотоблока Нева своими руками

Лучшим при работе в саду считается самодельный окучник дискового типа. При работе с ним необходимо применять минимальное количество физического труда. Снижая скорость движения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы.Такая дисковая конструкция окучника отличается своей универсальностью. С таким приспособлением можно заниматься домашними делами после посадки различных растений и при их интенсивном росте.

Дисковый окучник включает в себя:

• стойки;
металлический каркас
• ;
диски
• ;
• специальные тальперы.

Специальные талеры необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина дисков и усилие, необходимое для выполнения задачи. Чтобы облегчить работу человека, дисковый окучник Оснащен несколькими подшипниками скольжения для обеспечения удобства и надежности изделия.

Диски должны быть изготовлены из качественного металла толщиной 2 миллиметра. Внешние края следует загнуть, а в центре сделать специальное отверстие для переходников. Их закрепляют на раме окучника. В случае, когда нет возможности сделать диски своими руками, то нужно взять их от старой сеялки или другой подобной техники.

Окучник способен иметь переменную или фиксированную ширину охвата поверхности. С переменной можно регулировать расстояние между дисками, просто перемещая стойку. Узлы крепления собираются с помощью сварки или болтового соединения.

Картофелекопалка в сборе своими руками для мотоблока Нева

Этот тип навесного узла для мотоблока очень удобен при уборке картофеля и других видов растений.

Картофелекопалка состоит из следующих элементов:

• лемех;
металлический сварной каркас
• ;
• чистящий барабан;
Блок редуктора
• .

Лемех — подвижная часть такого оборудования, которая изготовлена ​​из металлических стержней и нескольких слегка заостренных стальных пластин. Очень острые концы и кромки на всей структуре долей должны быть тупыми, чтобы не порезать клубни растений при уборке.

Чтобы сделать прочную раму , нужен металлический уголок, кусок швеллера и профильная труба. Габариты, а также масса сварной рамы, зависящая от массы используемых материалов и особенностей конструкции, должны соответствовать габаритам и максимальной мощности мотоблока.

Редукционный механизм является наиболее важной частью картофелекопалки. Для его изготовления потребуются два цилиндра из металла, которые служат стаканами для всех соединительных узлов. Такая конструкция обеспечивает взаимную работу ведомого и ведущего валов. Затем из стальной трубы нужно сделать ступицы к которым крепятся звездочки трансмиссии. Эти элементы плотно насаживаются на втулки с помощью специальных призматических шпонок.

Наиболее сложной частью картофелекопалки является чистящий барабан , в конструкцию которого входит несколько роликовых цепей, которые надеваются на специализированные тяги.Такой агрегат еще называют беличьим колесом, которое установлено на двух неподвижных осях, что делает его подвижным при движении. Другими словами, с помощью усилия вала двигателя лемех картофелекопалки, закрепленный на подвижном кожухе, сможет изменять угол наклона и выполнять копающие действия при движении аппарата.

Угол наклона рабочего механизма и глубина копания изменяются ползунком. Такой бегунок изготавливается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока.Это, в первую очередь, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Сборка снегоуборщика для мотоблока Нева своими руками

Не каждый человек способен приобрести для себя заводской снегоуборщик . .. Не всегда целесообразно покупать его на несколько месяцев использования. Вручную убирать всю прилегающую территорию тоже достаточно сложно.Можно сделать полностью эффективный снегоуборщик для мотоблока своими руками.

Самым простым вариантом можно считать отвальный снегоуборщик. Он состоит из нескольких основных узлов, которыми являются лезвие и переходник. Последний состоит из нескольких металлических стержней и скоб. С помощью стержней полотно крепится к раме изделия, а кронштейны позволяют регулировать его положение в различных плоскостях.

Регулировка может производиться как в ручном режиме , так и с помощью рычагов или тягового блока.В основе такой системы лежит поворотный механизм, который можно снять с различной транспортной техники или изготовить самостоятельно. Для этого стоит взять за основу механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо изготовить каркас из металла, обшитый жестью. Габариты снегоуборщика можно подобрать в соответствии с техническими параметрами устройства и особенностями очищаемой площади. В случае, когда дорожки во дворе шириной около 75 сантиметров , то стоит сделать отвал 50 см.С таким отвалом довольно легко маневрировать при уборке снега.

Специальный нож крепится к нижней кромке отвала, находящейся под углом к ​​оси привода станины, с помощью надежного соединения. При большом угле наклона ножа лезвие легко срезает плотные слои снега. Небольшой угол помогает перемещать снег без особой мощности аппарата .

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно много видов самодельного навесного оборудования для мотоблоков имеют схожую конструкцию и принцип действия.Именно поэтому при сборке навески своими руками на мотоблок стоит позаботиться об универсальности. Например, картофелесажалку можно переоборудовать в картофелекопалку, а снегоочиститель — в небольшой бульдозер. Немного изменив конструкцию, один механизм можно использовать для разных работ на приусадебном участке. Это поможет сэкономить физические силы, деньги и место для хранения.

Современные крестьяне не представляют своей деятельности без специальной техники.Большинство собирают навесное оборудование для мотоблока своими руками, так как эта машина поступает в продажу с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется обрабатывать достаточно большие площади земли, данная техника является настоящим спасением, позволяя выполнять намеченные работы быстро, качественно и без больших физических усилий. В качестве трактора представляет ценность только сам мотоблок; для выполнения различных земельных работ необходимо приобрести или изготовить своими руками навесное оборудование.

Дополнительных инструментов к этой машине очень много, поэтому приобретать их выгодно только крупным фермерам и тем, кто занимается выполнением земельных работ на заказ. Но для обработки достаточно небольших участков земли или в целях экономии можно создать все эти инструменты своими руками. Часто специалисты советуют все же приобрести сцепку в магазине, так как она играет довольно важную роль в работе и имеет универсальный тип. Он просто необходим для мотоблоков, с его помощью крепится навесное оборудование, такое как: плуг, прицеп, картофелесажалка, окучник и многое другое, что понадобится в работе фермеру.К сожалению, этот соединительный узел не идет в комплекте с оборудованием, поэтому его придется приобретать отдельно. Но многие умельцы, в случае безуспешных поисков муфты, изготавливают ее сами.

Как сделать стяжной узел?

Эта деталь должна быть изготовлена ​​из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Эта сборка должна иметь прочные фиксирующие элементы с обеих сторон.

Для изготовления потребуются следующие инструменты и материалы:

1. Металл или швеллер. Они понадобятся вам для создания основного тела узла.
2. Крепеж в виде болтов, гаек и стальных стержней.
3. Чтобы положение узла было изменено, нужно продумать, какой элемент регулировки нужен. Это должен быть прочный и металлический рычаг.
4. Для сборки этой детали мотоблока вам понадобится сварочный аппарат, набор ключей, дрели и сверло по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины.Сборка должна иметь достаточно прочные крепежные детали и подходить по размерам к основному оборудованию.

Конечно нужно сделать универсальную стяжку, так как к ней можно будет крепить, как самодельные устройства, так и покупные.

Универсальный узел собирается в такой последовательности:

1. Для начала необходимо взять 2 П-образные металлические дуги одинакового размера, для их изготовления отлично подойдут швеллеры. В каждой металлической пластине нужно просверлить отверстия: в одной – 6 шт. , а в другом — 8 шт.
2. Кузов является более сложной деталью и собирается с помощью сварочного аппарата. Он должен четко отмерить и просверлить отверстия для соединительных элементов, а на одном из кронштейнов необходимо продумать, как сделать подвижное соединение.
3. Самое сложное в этой работе изготовление рычага, а точнее самого механизма регулировки положения мотоблока. Его основными частями являются винт, скоба и ручка.

Для выполнения данной работы рекомендуется использовать специальный станок, на котором можно будет отшлифовать все необходимые детали.Когда сцепка собрана и готова к использованию, стоит проверить прочность ее крепления и крепление рабочего органа мотоблока.

Навесные устройства для мотоблока

Для обработки земли и выполнения ряда сельскохозяйственных работ на малогабаритном тракторе потребуются следующие дополнительные устройства:

1. Грабли.
2. Плуги.
3. Окучники.
4. Картофелесажалки и картофелекопалки.
5. Бороны.
6. Прополочные машины и косилки.
7. Дровоколы.
8. Распылители.
9. Роторные культиваторы.

Все эти приспособления рано или поздно понадобятся, но чаще всего они используются, грабли, плуг, культиваторы и приспособления для посадки и сбора картофеля.

Как сделать окучник?

Самая простая самодельная насадка — окучник. Для сборки данного устройства вам потребуются следующие инструменты и материалы:

1. 2 диска одинакового размера, изготовленные из прочного металла.Их можно сделать самостоятельно, либо взять из старой сеялки.
2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
3. Т-образная металлическая рама.
4. Стойки — 2 шт.
5. Для правильной регулировки угла поворота дисков необходимо приобрести винтовые стропы.

Адаптеры расположены в центре дисков; с их помощью они крепятся к раме. На такие устройства в идеале должны быть установлены стойки, чтобы можно было дополнительно регулировать расстояние между дисками. Остальные детали собираются сваркой и болтами.

Картофелекопатель

Незаменим при уборке клубнеплодов, особенно картофеля. Такие самоделки для мотоблока своими руками сделать не так просто. Перед работой необходимо создать чертежи навесного оборудования и продумать каждую деталь.

Каркас, как основной корпус, сваривается из металлических уголков или швеллеров. Он должен быть достаточно прочным и устойчивым.

Для непосредственного сбора клубней необходимы 1 или 2 металлические пластины с закругленными краями, это делается для того, чтобы они не резали картофель. Также понадобятся металлические стержни, которые привариваются к пластине. Вместе эта конструкция называется лемехом – она является подвижной частью этого устройства.

Не менее важным элементом оборудования является редакционный центр. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2-х втулок, обеспечивающих взаимодействие валов.

Корпус для очистки клубней. Неопытному мастеру сделать его довольно сложно. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью нужно собрать конструкцию, которая по своему внешнему виду будет напоминать беличье колесо. Это колесо необходимо прочно закрепить на 2-х специальных стержнях, чтобы барабан мог вращаться.

Правильно собранные детали позволят использовать этот прибор в работе долгие годы, а качественный результат будет радовать.

Снегоуборочное устройство

Исполнить несложно; для его создания необходимо подготовить 2 металлические трубы и кронштейны. Так называемый отвал можно сделать из листового металла. Стержни соединены с его корпусом сваркой, а кронштейны позволяют зафиксировать его угол наклона и расположение относительно узла сцепки. Эту подвижную часть можно взять от бывшей в употреблении самоходной техники.

Картофелесажалка

Для самостоятельной сборки этого приспособления необходимо подготовить следующие детали:

1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
2. К раме необходимо прикрепить металлическую ось, к которой будут крепиться колеса.
3. Бункер для картофеля прикреплен к нижней части рамы.
4. Звездочки должны быть правильно прикреплены к раме и соединены с регулировочным механизмом.

Особое внимание следует уделить правильно отрегулированному размещению звездочек, так как это повлияет на распределение клубней в почве при посадке. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов мотоблока и навесного оборудования.

Некоторым умельцам удается создавать универсальные приспособления для земляных работ, например, добавляя или убирая какие-либо детали, из мотокультиватора можно создать картофелесажалку, а грабли легко переоборудовать в бороны, заменив основные насадки на Рамка. Если подойти к этому вопросу грамотно и грамотно, то можно поэтапно собрать на мотоблок все необходимые инструменты для хозяйственных и сельскохозяйственных работ.

Самоделки для мотоблока (52 видео)

Супервидео подборка лучших видео

Приятного просмотра!

1. Картофелесажалка для мотоблока своими руками

Картофелесажалка от Ильдара Сунагатуллина

Как сделать картофелесажалку для мотоблока (начало)

Как сделать картофелесажалку для мотоблока 2

Как сделать картофелесажалку для мотоблока 3

Как сделать картофелесажалку для мотоблока 4

Как сделать картофелесажалку для мотоблока 5 (размеры)

Картофелесажалка самодельная (испытания)

Картофелесажалка самодельная.Вспахиваю и сажаю картошку.

2. Самодельные культиваторы для мотоблока

Самодельный культиватор-ежик для мотоблока

Самодельный культиватор для минитрактора из мотоблока

Междурядный культиватор самодельный для мотоблока

Подъемный прополочный культиватор

3. Самодельные плоскорезы для мотоблока

Картофелеполалка для мотоблока своими руками.Плоскорез для мотоблока

Плоскорез для мотоблока. Захват 1 метра

2-х рядный культиватор-прополка для мотоблока

4. Самодельный окучник для мотоблока

Дисковый окучник для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры (править)

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фото обзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблоков

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены выше одного по отношению к другому на 1 см. Роторы изготовлены из металла толщиной 3 мм. В воздухозаборнике установлен дополнительный бумажный воздушный фильтр размером в половину легкового автомобиля.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок невская МБ 3)
В этом видео я покажу как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота среза 3,5 см. Роторная косилка изготовлена ​​для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока

Как сделать грунтозацепы для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных грунтозацепов для мотоблока своими руками.

7. Самодельная картофелекопалка для мотоблока

Картофелекопалка предназначена для выкапывания корнеплодов на дачном или приусадебном участке.Агрегируя свой мотоблок с вибрационной картофелекопалкой, вы значительно облегчите процесс выкапывания картофеля, который раньше занимал день вашего времени, превращаясь в час. В этой модели картофелекопалки производитель учел все недостатки ранее выпущенных экземпляров. В соответствии с просьбами клиентов, ранее купивших данную модель, в конструкцию копателя внесены изменения. На сегодняшний день вибрационная картофелекопалка «Полтава» — самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Гугле.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
— глубина обработки: до 180 мм
— привод: ременный
— сепаратор почвы: регулируемый по частоте вращения двигателя
— габариты, ДхШхВ: 900х670х570 мм
— вес: 34 кг

Простейшая самодельная картофелекопалка для мотоблока веерного типа. В этом видео я показываю сделанную мною картофелекопалку, которой я копаю картошку уже более 3-х лет на своем участке.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока «Нева», без применения грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока

Винтовой колун для мотоблока

Измельчитель веток + дровокол к мотоблоку

Как сделать дровокол

Реечный дровокол

9. Самодельный снегоуборщик для мотоблока

Самодельный шнековый снегоуборщик для мотоблока

10.Сеялка самодельная для мотоблока

Сеялка кукурузная для мотоблока

11. Самодельный прицеп к мотоблоку

Прицеп можно прицеплять к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и мини-трактору своими руками

John Deere превратили тракторы в компьютеры — что дальше?

Одна из наших тем на Декодер заключается в том, что в настоящее время все является компьютером, и сельскохозяйственное оборудование, такое как тракторы и комбайны, ничем не отличается.На этой неделе у меня в гостях Джами Хиндман, технический директор John Deere, крупнейшего в мире производителя сельскохозяйственной техники. И я думаю, наша беседа вас удивит.

Джами сказал мне, что в John Deere сейчас больше инженеров-программистов, чем инженеров-механиков, что меня совершенно удивило. Но весь бизнес в сельском хозяйстве движется к тому, что называется точным земледелием, что означает, что фермеры внимательно следят за тем, где сажают семена, насколько хорошо они растут, что нужно этим растениям и сколько они дают.

Идея, по словам Джами, состоит в том, чтобы за каждым растением на крупной коммерческой ферме ухаживали индивидуально — процесс, который требует сбора и анализа огромного количества данных. Если вы правильно поняли, то точное земледелие означает, что фермеры могут быть намного более эффективными — они могут получать более высокие урожаи с меньшими затратами труда и средств.

Но, как уже известно слушателям Decoder , превращение всего в компьютеры означает, что теперь у всего есть проблемы с компьютерами. Как и все эти сельскохозяйственные данные: кому они принадлежат? Где обрабатывается? Как избавиться от тракторов без надежных широкополосных сетей? В каком он формате? Насколько легко это сделать, если вы хотите использовать свой трактор John Deere с другим поставщиком сельскохозяйственных анализаторов? Достаточно ли ?

Ну и сами тракторы — в отличие от телефонов, ноутбуков и даже автомобилей, тракторы привыкают десятилетиями.Как они должны быть обновлены? Как их можно обезопасить? И самое главное, кто их чинит, когда они ломаются?

John Deere — одна из компаний, находящихся в центре общенациональной расплаты за право на ремонт. Прямо сейчас технологические компании, такие как Samsung, Apple и John Deere, должны определять, кто может ремонтировать их продукты и какие официальные детали доступны.

И поскольку все это компьютеры, эти производители также могут управлять программным обеспечением, чтобы блокировать детали от других поставщиков.Но это очень важно в контексте сельскохозяйственного оборудования, которое по-прежнему чрезвычайно механическое, часто находится далеко от поставщиков услуг и не так легко перемещается, и которое фермеры ремонтируют сами на протяжении десятилетий. На самом деле, сейчас цены на старые, докомпьютеризированные тракторы стремительно растут, потому что их легче ремонтировать.

Половина штатов страны в настоящее время рассматривает законы о праве на ремонт, которые обязывают производителей отключать программные блокировки и поставлять детали в ремонтные мастерские, и во многом это обусловлено — в двухпартийном ключе — потребностями фермеров.

Расшифровка отредактирована для ясности.

Компания John Deere известна своими тракторами. Вы производите много оборудования для фермеров, для строительных площадок и тому подобного. Расскажите мне вкратце о том, чем занимается технический директор John Deere.

[Как] главный технический директор, моя роль заключается в том, чтобы попытаться установить стратегическое направление с технологической точки зрения для компании как в отношении нашей сельскохозяйственной продукции, так и нашей продукции для строительства, лесного хозяйства и дорожного строительства.Это классная работа. Я могу заглянуть в будущее на пять, 10, 15, 20 лет и попытаться убедиться, что мы внедряем те элементы, которые нам нужны, чтобы иметь технологические решения, которые будут важны для наших клиентов в будущем. будущее.

Одной из причин, по которой я очень рад видеть вас на Декодере , является то, что в ваших продуктах много компьютерных решений. Есть аппаратное обеспечение, программное обеспечение, услуги, которые я считаю своего рода традиционными проблемами компьютерных компаний. Вы также следите за портфелем технологий, которые [также] делают комбайны более эффективными, а колеса трактора движутся быстрее?

У нас есть централизованная организация стека технологий. Мы называем это группой интеллектуальных решений, и ее работа заключается именно в этом. Это делается для того, чтобы убедиться, что мы разрабатываем технологии, которые можно масштабировать на всю организацию, на те комбайны, на которые вы ссылались, на тракторы, опрыскиватели и строительную продукцию, и внедрять эти технологии как можно быстрее.

Одна из вещей, над которой The Verge бьется почти каждый день, это вопрос: «Что такое компьютер?» Мы боремся с этим очень маленькими и очевидными способами — мы спорим о том, является ли iPad или Xbox компьютером. Затем вы можете полностью уменьшить масштаб: у нас был Джим Фарли, генеральный директор Ford , на Decoder пару недель назад, и мы с ним говорили о том, как эффективно движутся автомобили Ford. компьютеры сейчас.

Так вы видите трактор, комбайн или строительную технику — что это гигантские компьютеры, у которых есть еще и большие механические функции?

Совершенно верно. Вот какими они стали со временем. Я бы назвал их мобильными датчиками, которые имеют вычислительные возможности не только на борту, но и вне его. Они непрерывно передают данные от чего бы то ни было — скажем, от трактора и сеялки — в облако.Мы выполняем вычислительную работу с этими данными в облаке, а затем предоставляем эту информацию, эти идеи фермерам либо на их настольных компьютерах, либо на мобильных портативных устройствах, либо на чем-то подобном.

В той мере, в какой они выполняют продуктивную работу в поле, например, при посадке растений, они также являются устройствами для сбора данных и вычислениями.

Сколько из этого находится в компании John Deere? Насколько велика команда, которая создает ваши мобильные приложения? Это то, что вы отдаете на аутсорсинг? Это то, что вы развиваете внутри себя? Как вы структурировали компанию, чтобы обеспечить такую ​​работу?

Мы выполняем значительную часть этой работы внутри компании. Вас может удивить, но сегодня в компании Deere больше инженеров-разработчиков программного обеспечения, чем инженеров-конструкторов. Это невероятно для компании, которой 184 года и которая занимается разработкой механических продуктов, но это так. Мы делаем почти все наши собственные внутренние разработки приложений в четырех стенах Deere.

Тем не менее, нашим приложением данных для клиентов в сельскохозяйственном пространстве, например, является Центр операций. Мы пользуемся услугами третьих лиц. Примерно 184 компании подключены к Operations Center через зашифрованные API-интерфейсы, которые пишут приложения для этих данных в интересах клиентов, фермеров, которые хотят использовать эти приложения в своем бизнесе.

Одна из причин, по которой мы всегда спорим о том, что такое компьютер, а что нет, заключается в том, что когда вы описываете что-то как компьютер, вы наследуете кучу ожиданий относительно того, как работают компьютеры. Вы наследуете кучу проблем о том, как работают и не работают компьютеры. Вы наследуете кучу контроля; Доступ к API — это способ осуществления контроля над экосистемой или экономикой.

Изменилось ли ваше отношение John Deere к своей продукции? По мере того, как создаются новые способности, потому что вы компьютеризировали большую часть трактора, вы также повышаете свою ответственность, потому что у вас гораздо больше контроля.

Без сомнения. Например, нам приходится думать о таких вещах, как безопасность данных, которые раньше, 30 лет назад, не обязательно были темой для разговоров. У нас не было компетенций в этом. Нам пришлось стать компетентными в таких областях именно из-за того, о чем вы говорите, что со временем продукт стал больше похож на компьютер, чем на обычный трактор.

Это приводит к огромным вопросам. Вы упомянули безопасность. Глядя на некоторые из ваших последних цифр, у вас очень большой бизнес в Китае.Тридцать лет назад вы бы экспортировали трактор в Китай, и на этом разговор закончился. Теперь идет большой разговор о кибербезопасности, обмене данными с компаниями в Китае, в будущем, набор очень сложных вопросов для тракторной компании, у которой 30 лет назад не было бы ни одной из этих проблем. Как вы сбалансируете все это?

Это точно другой набор проблем, и более сложный по геополитическим причинам в случае с Китаем, как вы упомянули. Возьмем в качестве примера безопасность.Мы прошли через изменения, через которые пришлось пройти многим технологическим компаниям в области безопасности, где она больше не закреплена болтами в конце, а встроена с нуля. Итак, это подход «безопасность по дизайну». У нас есть люди, внедренные в организации разработчиков по всей компании, которые ничего не делают каждый день, кроме как встают и думают о том, как сделать продукт более безопасным, сделать наборы данных более безопасными, убедиться, что данные используются по назначению. цели и только те.

Это новый навык. Это навык, которого у нас не было в организации 20 лет назад, и нам пришлось создавать и нанимать необходимые таланты, чтобы развивать этот набор навыков внутри компании в том масштабе, в котором нам нужно его развивать.

Проведите самый простой сельскохозяйственный сезон с комбайном и трактором John Deere. Фермер просыпается, они говорят: «Хорошо, у меня есть поле. Я должен посадить несколько семян. Мы должны позаботиться о них. В конце концов, нам нужно собрать несколько растений.В каких точках собираются данные, в каких точках они полезны и где возникает петля обратной связи?

Покручу немного и не начну с посадки.

Я собираюсь сказать вам, что следующий сезон для фермера фактически начинается с сбора урожая предыдущего сезона, и именно здесь начинается поток данных для следующего сезона. Это начинается, когда этот комбайн в поле собирает что угодно, кукурузу, сою, хлопок, что угодно.А фермер создает, пока комбайн гонит по полю, набор данных, который мы называем картой урожайности. Он имеет геопространственную привязку. Эти комбайны бегают по полю со спутниковым наведением. Мы знаем, где они находятся в любой момент времени, широту, долготу, и мы знаем, сколько они собирают в этот момент времени.

Итак, мы создаем эту трехмерную карту, которая представляет собой урожайность на любом поле, на котором они находятся. Эти данные являются отправной точкой для зимней работы в Северном полушарии, через которую фермер проходит, чтобы оценить свою урожайность и понять какие изменения они должны внести в следующем сезоне, чтобы еще больше оптимизировать этот урожай.

У них могут быть участки в поле, которые они посещают и знают, что им нужно изменить плотность посева, или им нужно изменить тип культуры, или им нужно изменить количество питательных веществ, которые они вносят в следующем сезоне. И все эти решения проходят через их голову, потому что они [должны] сеять в декабре, они должны заказывать питательные вещества в конце зимы. Они строят эти планы на основе исходного набора данных об урожае.

А потом они выходят в поле весной, к вашему сведению, с трактором и сеялкой, и этот трактор и сеялка берут рецепт, который фермер разработал с данными об урожайности, которые они взяли из предыдущего урожая. Они используют этот рецепт, чтобы применять изменения к этому полю в режиме реального времени, когда они проходят через поле, с существующими данными из карты урожайности и данными в реальном времени, которые они собирают с помощью трактора, чтобы изменить такие вещи, как норма высева, норма внесения удобрений и все эти вещи, чтобы убедиться, что они минимизируют входные данные для операции, в то же время работая для максимизации производительности.

Затем эти данные отправляются в облако, и они ссылаются на них.Например, путь, по которому трактор и сеялка прошли через поле, используется для информирования опрыскивателя. Когда опрыскиватель отправляется в поле после появления всходов, когда урожай выходит из земли, он используется для информирования опрыскивателя об оптимальном пути движения по полю, чтобы опрыскивать только то, что нужно опрыскивать, и не более того. нанести как можно меньший ущерб урожаю, все для того, чтобы оптимизировать эту производительность в конце года, чтобы сделать эту карту урожайности, которая является [] табелем успеваемости в конце года для фермера, чтобы сделать этот поворот чтобы иметь лучшую оценку.

Много данных. Кто его собирает? Собирает ли John Deere его? Могу ли я нанять стороннюю компанию по разработке программного обеспечения SaaS для управления этими данными? Как работает эта часть?

Значительный объем этих данных собирается «на лету», когда машины находятся в поле, и в случае с машинами Deere они собираются оборудованием Deere, работающим по полю. Есть и другие компании, которые создают данные, и их можно импортировать в такие вещи, как Deere Operations Center, чтобы у вас были данные из любого источника, из которого вы хотите их собрать.Я думаю, что исторически важно то, что из-за ограничений подключения было сложнее получить данные с машины в базу данных, чтобы вы действительно могли что-то с ней делать.

Сегодня подключено непропорционально большое количество машин в большом сельском хозяйстве. Они связаны через наземные сотовые сети. Они передают данные в обоих направлениях в облако и обратно из облака. Таким образом, инфраструктура подключения к данным, созданная за последнее десятилетие, действительно обеспечила двустороннюю связь и избавила от необходимости получать данные с мобильного оборудования. Так что это происходит без проблем для этого оператора. И это преимущество, потому что они могут действовать в более близком к реальному времени, а не ждать, пока кто-то загрузит данные в какой-то момент в будущем.

Чьи это данные? Это данные фермера? Это данные John Deere? Есть ли соглашение об условиях обслуживания комбайна? Как это работает?

Конечно [есть] соглашение об условиях обслуживания. Наша позиция довольно проста. Это данные фермера.Они контролируют это. Поэтому, если они хотят поделиться им через API с кем-то, кто с их точки зрения является доверенным консультантом, они имеют на это право. Если они не хотят делиться, им не нужно этого делать. Это их данные для контроля.

Портативный? Когда я говорю, что здесь «компьютерные проблемы», может ли мой трактор доставить мне, например, файл Excel?

Они, безусловно, могут экспортировать данные в удобных для них форм-факторах, что они и делают. На ферме по-прежнему регулярно выполняются расчеты с электронными таблицами, а затем [они могут] использовать электронные таблицы для выполнения базового анализа данных, если захотят. Однако я бы сказал вам, что происходит то, что количество данных, которые собираются, курируются и становятся доступными для них, чтобы извлечь из них информацию, настолько огромно, что, хотя вы все еще можете использовать электронные таблицы для манипулирования некоторыми из них, это просто невозможно. податлив во всех случаях. Вот почему мы встраиваем функциональные возможности в такие вещи, как Операционный центр, чтобы помочь в анализе данных и предоставлении информации производителям.

Это их данные. Они могут выбирать, смотреть на идеи или нет, но мы можем предоставить им эти идеи, потому что часть этой проблемы, связанная с анализом данных, становится значительно больше, потому что наборы данных настолько сложны и велики, не говоря уже о том, что вы у меня все время поступают новые данные.Применяются различные датчики. Мы можем измерять разные вещи. [Есть] уникальные фрагменты информации, которые поступают и регулярно встраиваются в общие экосистемы данных, которыми они располагают.

Мы много говорили о цикле обратной связи данных, в частности, с механизмами. В этом есть один действительно важный компонент — семена. В мире очень много производителей семян. Они хотят эти данные. У них есть ГМО-семена, они могут приспособить семена к разным местам.Где они входят в смесь?

Данные, с нашей точки зрения, являются данными фермера. Именно они контролируют доступ к нему. Поэтому, если они хотят поделиться своими данными с кем-то, у них есть такая возможность. И делают сегодня. Они поделятся своей картой урожайности с тем, кто является их местным продавцом семян, и попытаются оптимизировать сорт семян для следующего посевного сезона весной.

Итак, данные существуют. Это не наше, поэтому мы не вправе делиться им с семенными компаниями, и мы этого не делаем.Это должно пройти через производителя, потому что это данные о его продуктивности. Это те, у кого есть возможность поделиться этим. Мы не знаем.

У вас действительно много данных. Может быть, вы не можете поделиться ею широко, но вы можете собрать ее воедино. У вас должен быть уникальный взгляд на изменение климата. Вы должны видеть, куда движутся продовольственные пути, где различные виды культур преуспевают и терпят неудачу. Каково ваше мнение об изменении климата, учитывая объем данных, которые вы собираете?

Реальность такова, что нам мешает ответить на этот вопрос новизна данных.Таким образом, широкомасштабный сбор данных из производственного сельского хозяйства на самом деле является явлением пяти-десятилетней давности. Таким образом, наборы данных становятся богаче. Они становятся лучше.

У нас есть возможность увидеть тенденции этих данных в существующих на сегодняшний день наборах данных, но я думаю, что еще слишком рано. Я не думаю, что данные еще достаточно зрелые, чтобы мы могли делать какие-либо выводы с точки зрения изменения климата в отношении имеющихся у нас данных.

Еще я добавлю, что интенсивность данных не универсальна по всему миру. Итак, если вы думаете об изменении климата в глобальной перспективе, у нас есть много данных по Северной Америке, изрядное количество данных, которые получают производители в Европе, немного в Южной Америке, но они недостаточно богаты по всей стране. глобальный сельскохозяйственный след, чтобы мы могли делать какие-либо заявления о том, как изменение климата влияет на него прямо сейчас.

Вам это интересно?

Да. Я не мог предсказать, когда, но я думаю, что данные в конечном итоге будут достаточно богатыми, чтобы из них можно было сделать выводы.Его просто еще нет.

Вы думаете о полностью электрическом тракторе? В вашей технологической карте указано, что вы должны избавиться от этих дизельных двигателей?

Вы должны быть заинтересованы в электромобилях прямо сейчас. И да. Будь то трактор или какой-либо другой продукт в нашей линейке продуктов, альтернативные формы движения, альтернативные формы энергии — это то, о чем мы определенно думаем. Мы делали это в прошлом, я бы сказал, с гибридными решениями, такими как дизельный двигатель, приводящий в движение электрический генератор, а затем остальная часть машины электрифицирована с точки зрения движения.

«Вы должны быть заинтересованы в EVS прямо сейчас».

Но сейчас мы приближаемся к тому моменту, когда технология аккумуляторов, литий-ионная технология, обладает достаточной плотностью мощности, чтобы мы могли увидеть, как она начинает проникать в наше портфолио. Наверное, снизу вверх. Сначала применяются приложения с более низкой плотностью мощности, прежде чем они попадут в некоторые из очень крупных производственных сельскохозяйственных машин, о которых мы говорили сегодня.

Как вы думаете, каковы сроки перехода на полностью электрический комбайн?

Комбайну думаю надолго.

В принципе, я выбрал самое большое, что мог.

Он должен работать 14, 15, 16 часов в день. У него очень короткое время для запуска. Вы не можете заряжать его целый день. Такого рода проблемы, они не являются непреодолимыми. Во всяком случае, с точки зрения литий-иона, они просто не решаются ничем, что есть в дорожной карте сегодня.

Мы с вами разговариваем через два дня после Apple провела конференцию разработчиков . Apple классно продает аппаратное обеспечение, программное обеспечение, услуги как интегрированное решение.Вы думаете об оборудовании John Deere как об интегрированных комплектах оборудования, программного обеспечения и услуг, или это часть оборудования, которая выдает данные, и тогда, возможно, вы можете купить наши услуги или, может быть, купить чьи-то еще услуги?

Я думаю, что это наиболее эффективно, когда мы думаем о нем как о системе. Так не должно быть, и я бы сказал, что одно из отличий от сравнения с Apple заключается в том, что срок службы продукта, железного продукта в нашем случае, трактора или комбайна, измеряется десятилетиями. Он может использоваться в течение очень долгого времени, и поэтому мы должны учитывать это, когда думаем о технологиях [и] приложениях, которые мы устанавливаем поверх него, срок годности которых намного короче. Им два, три, четыре, пять лет, а потом они устаревают, и появляется следующая лучшая вещь.

Мы должны думать о прерывности, которая возникает между циклами покупки продукта как следствие этого. Я действительно думаю, что наиболее эффективно думать обо всем этом вместе. Это не всегда так.Есть много фермеров, которые управляют разноцветными флотилиями. Это не только Дир. Таким образом, мы должны быть в состоянии предоставить им возможность получать данные о любом их продукте в среду, которая наилучшим образом позволяет им принимать правильные решения.

Вы так характеризуете конкуренцию, разноцветные флотилии?

Абсолютно точно. Я бы хотел, чтобы мир был полностью [John Deere] зеленым, но это не совсем так.

Каждый день по дороге в школу в Висконсине я проезжал мимо завода Case. Они красные. John Deere классно зеленый, Case красный, International Harvester желтый.

Ага. Корпус красный, Deere зеленый, и кроме этих двух цветов наверняка есть радуга цветов.

Кто ваши главные конкуренты? И используют ли они ту же бизнес-модель, что и вы? Это ситуация iOS и Android, или она сильно отличается?

Наши традиционные конкуренты в агросекторе, неудивительно, что вы упомянули одного из них. Case New Holland — отличный пример.AGCO будет другим. Я думаю, что все идут по пути точного земледелия. [Это] термин, который повсеместно используется для обозначения того, куда движется отрасль.

Я собираюсь нарисовать для вас картину: это идея дать возможность мастеру-садовнику ухаживать за каждым отдельным растением в сельскохозяйственном производстве. Мастер-садовник в этом случае, вероятно, является неким ИИ, который позволяет фермеру точно знать, что нужно этому конкретному растению, когда ему это нужно, а затем наше оборудование предоставляет им возможность выполнять план, который мастер-садовник создал для этого растения. в чрезвычайно больших масштабах.

В случае с кукурузой, например, вы говорите о 50 000 растений на акр, то есть главный садовник заботится о 50 000 растений на каждый акр кукурузы. Вот к чему все идет, и вы можете себе представить интенсивность данных. Двести миллионов акров кукурузы, умноженные на 50 000 растений на акр; каждый из этих заводов создает данные, и это чудовищный масштаб производственного сельского хозяйства, когда вы начинаете добираться до этой основы управления каждым заводом.

Давайте поговорим об огромности данных и количестве вычислений — это противоречит тому, как долго работает оборудование.Вы обновляете компьютеры и тракторы каждый год или просто пытаетесь загрузить данные в свое облако, где вы можете выполнять интенсивные вычисления, которые хотите?

Я бы сказал вам, что это комбинация того и другого. В транспортных средствах есть компоненты, которые время от времени модернизируются. Дисплеи и серверы, которые работают в транспортных средствах, проходят циклы обновления в рамках существующего парка.

У Нилай достаточно аппетита к технологиям в сельском хозяйстве, и мы также наблюдаем, как старое оборудование обновляется новыми технологиями.Поэтому сегодня клиенты, купившие сеялку John Deere, которой уже 10 лет, нередко хотят использовать новейшие технологии на этой сеялке. И вместо того, чтобы покупать новую сеялку, они могут купить комплект модернизации для этой сеялки, который позволит им использовать новейшие технологии на существующей сеялке, которой они владеют. Подобные вещи постоянно происходят в индустрии.

Тем не менее, я бы сказал вам, что сейчас, возможно, отличается от того, что было 10 лет назад, так это объем вычислений, которые происходят в облаке, чтобы обслуживать этот огромный объем данных в формах размером с укус и в виде удобоваримых частей, которые на самом деле могут быть обработаны. для производителя.Сегодня очень мало из этого делается на бортовых машинах. Большая часть этого делается за бортом.

Мы очень плотно покрываем сельскую сеть широкополосным доступом. Здесь происходит некоторый сбор данных в реальном времени, но на самом деле вы говорите о том, что в конце сеанса у вас есть большой асинхронный набор данных. Вы хотите отправить его куда-нибудь, чтобы с ним сделали какие-то вычисления и вернули его вам, чтобы вы могли на него отреагировать.

Каковы ваши отношения с поставщиками услуг связи или с администрацией Байдена, которая пытается развернуть план широкополосного доступа? Вы настаиваете на улучшении сетей для следующего поколения ваших продуктов, или вы довольны тем, что есть сейчас?

Мы выступаем за широкополосную связь в сельской местности и, в частности, за новейшие технологии, например, 5G.И не только в сельскохозяйственных целях, будем откровенны. Есть масса преимуществ, которые получает общество, связанное с достаточной сетью, чтобы заниматься такими вещами, как онлайн-обучение, в частности, в условиях пандемии, в которой мы находимся, и, надеюсь, в хвосте здесь. Я думаю, что это только подчеркнуло варианты использования подключения в сельской местности.

Сельское хозяйство является лишь одним из них, но есть несколько действительно интересных функций, которые обеспечивают лучшее подключение, как с точки зрения покрытия, так и с точки зрения пропускной способности и задержки, в сельском хозяйстве.Я приведу вам пример. Вы думаете о 5G и возможности добиться невероятно низких показателей задержки. Это позволяет нам делать некоторые вещи с вычислительной точки зрения на краю сети, которые сегодня мы не можем делать. Мы либо делаем это на борту машины, либо не делаем вообще. Таким образом, такие вещи, как предоставление в реальном времени местоположения фермерского комбайна, вместо того, чтобы направлять эти данные в облако, а затем обратно на портативное устройство, которое может быть у фермера, не было бы здорово, если бы мы могли бы проделать эту математику на границе и просто пинговать башню к башне и обслуживать ее обратно вниз, и делать это очень, очень быстро.Это виды вариантов использования, которые открываются, когда вы говорите не только о подключении в сельской местности, но и о 5G в частности, что довольно интересно.

Существуют ли сети для выполнения всего, что вы хотите сделать?

В глобальном масштабе ответ — нет. На рынках США и Канады покрытие улучшается с каждым днем. Каждый день возводятся вышки, и мы работаем с нашими партнерами по наземному сотовому покрытию по всему миру, чтобы расширить покрытие, и они реагируют на это.В целом они видят необходимость, в частности в отношении сельского хозяйства, в соединении сельских районов. Они понимают силу, которую он может обеспечить [и] эффективность, которую он может обеспечить для производства продуктов питания во всем мире. Таким образом, они стимулируются к этому. И они были хорошими партнерами в этом пространстве. Тем не менее, они признают, что пробелы все еще существуют, и еще многое предстоит сделать, буквально в некоторых случаях, с решениями для подключения в сельской местности.

Вы упомянули своих партнеров.Параллели со смартфоном здесь сильные. У вас разные чипсеты для AT&T и Verizon? Можете ли вы активировать свой тарифный план AT&T прямо с экрана трактора? Как это работает?

AT&T — наш основной партнер в Северной Америке. Это наша цель, в первую очередь с точки зрения охвата. Это партнер, которого мы выбрали, и я думаю, что он лучше всего обслуживает наших клиентов в большинстве мест.

Вы получаете бесплатный HBO Max, если зарегистрируетесь?

[смеется] К сожалению, нет.

Везде развешивают. Ты понятия не имеешь.

Обязательно.

Смотрю на широкополосный разрыв везде. Вы упомянули учебу. Мы покрываем эти очень глубокие потребности потребителей. С другой стороны, вам нужно проложить много оптоволокна, чтобы заставить 5G работать, особенно с низкой задержкой, о которой вы говорите. У вас не может быть слишком много узлов на пути. Поддерживаете ли вы миллиметровую волну 5G на ферме?

Да, это то, на что мы смотрели. Это интригует.Как вы масштабируете это вопрос. Я думаю, если бы мы могли расколоть этот орех, это было бы действительно интересно.

Просто для слушателей, пример миллиметровых волн, если вы не знакомы — вы стоите на правильном углу улицы в Нью-Йорке, вы можете получить гигабитную скорость для телефона. Вы переходите улицу, и он уходит. Это не кажется приемлемым на ферме.

Верно. Не все данные должны передаваться с одинаковой скоростью. Не для того, чтобы охватить большую площадь, но вы можете представить себе случай, когда потенциально, когда вы входите в диапазон миллиметровых волн, вы сразу сбрасываете кучу данных.И затем, когда вы находитесь вне зоны действия, вы все еще собираете данные и передаете их, возможно, медленнее. Но возможность иметь полосу пропускания миллиметрового типа довольно интригующе, поскольку позволяет использовать ее в оппортунистических целях, когда она доступна.

Что вы хотите сделать, но сеть еще не для вас?

Я думаю, что с моей точки зрения, самая большая статья — это просто ответ на вопрос. Мы намеренно буферизируем данные о транспортном средстве в местах, где у нас нет хорошего покрытия, чтобы дождаться, пока эта машина не будет покрыта, чтобы отправить данные.Но на самом деле это означает, что в некоторых случаях производитель ждет 30 минут или час, пока данные не будут синхронизированы в облаке, и с ними не будет сделано что-то действенное, и они вернутся к ним. И к этому моменту решение уже принято. Это бесполезно, потому что это чувствительно ко времени. Я думаю, что это, наверное, самый большой разрыв, который у нас есть сегодня. Это не универсально. Это происходит в карманах и в географиях, но там, где это происходит, потребность реальна. И эти производители не получают столько выгоды, сколько производители, у которых есть области с хорошим покрытием.

Это улучшение происходит так быстро, как вам хотелось бы? Это то место, где вы говорите администрации Байдена, кем бы она ни была: «Эй, мы упускаем возможности, потому что нет сетей, которые нам нужны, чтобы работать быстрее».

Идет не так быстро, как хотелось бы, точка. Мы должны двигаться быстрее в этом пространстве. Просто чтобы немного подразнить мысль, может быть, это не просто земная клетка. Может быть, это Starlink, может быть, это спутниковая инфраструктура, которая обеспечит нам такое покрытие в будущем.Но он определенно не движется в достаточно быстром для нас темпе, учитывая аппетит к данным, который есть у производителей, и то, что они рассматривают как способность этих данных значительно оптимизировать свои операции.

Вы говорили с ребятами из Starlink?

Есть. Очень интересно. Это интригующая идея. Вопрос к нам мобильный. Все наши устройства мобильны. По полю едут тракторы, по полю едут комбайны.Вы задаетесь вопросами: как должен выглядеть приемник, чтобы это работало? На данный момент это интересная идея. Я всегда оптимист, человек с наполовину полным стаканом. Я думаю, вполне возможно, что в недалеком будущем это может стать очень жизнеспособным вариантом для некоторых из этих мест, которые сегодня недостаточно обслуживаются наземной связью.

Расскажите мне о ценах на модели тракторов. Эти вещи очень дорогие. Это сотни тысяч долларов.Каковы текущие расходы на план AT&T, необходимый для эксплуатации этого трактора? Какова текущая стоимость предоставляемых вами услуг передачи данных? Как это все ломается?

Что интересно, сегодня наши услуги передачи данных бесплатны. Бесплатно в смысле размещения данных в облаке и обслуживания этих данных через Центр операций. Если вы покупаете часть подключенного оборудования Deere, эта услуга является частью вашей покупки. Я просто так скажу.

Периодические потребительские расходы на подключение мало чем отличаются от расходов на тарифный план сотового телефона.Это очень похоже. Разница в том, что для крупных производителей это не просто один сотовый телефон.

У них может быть 10, 15, 20 подключенных устройств. Поэтому мы делаем все возможное, чтобы убедиться, что накладные расходы, связанные со всеми этими различными подключенными устройствами, сведены к минимуму, но это мало чем отличается от того, что вы испытали бы с iPhone или устройством Android.

У вас есть крупные производители в карманах, где связь настолько плоха, что им пришлось прибегнуть к другим средствам?

У нас есть множество способов получить данные с мобильного оборудования.Ячейка всего одна. Мы также можем отключить его с помощью Wi-Fi, если вы найдете точку доступа, к которой можно подключиться. Производители также регулярно используют USB-накопитель, когда ничего не помогает, но это работает независимо. Таким образом, мы делаем возможным получение данных независимо от их ситуации с подключением.

Но к тому моменту, о котором мы уже говорили, чем меньше трений у вас есть в этой системе, чтобы получить данные, тем больше данных вы в конечном итоге отправляете. Чем больше данных вы отправляете, тем больше информации вы можете получить.Чем больше информации вы получите, тем оптимальнее будет ваша работа. Таким образом, если у вас нет подключения к сотовой сети, мы видим интенсивность использования данных, она отслеживается с подключением.

Итак, если ваши облачные сервисы предоставляются бесплатно при покупке подключенного трактора, включено ли это в цену или договор аренды трактора для вас в ваших отчетах о прибылях и убытках? Вы просто говорите: «Мы раздаем это бесплатно, но включаем это в цену».

Ага.

Можно ли купить трактор без всего этого дешевле?

Вы можете покупать продукты, которые не подключены, у которых нет телематического шлюза или сотовой связи, абсолютно. Встречается редко, особенно в крупных аг. Я бы не стал озвучивать вам цифру, какая у нас норма изъятия, но это стандартное оборудование для всех наших крупных сельскохозяйственных продуктов. Тем не менее, вы все равно можете получить его без этого, если вам нужно.

Когда в этих продуктах не будет рулей, сидений и радиоприемников Sirius? Когда у вас появится полностью автономная ферма?

Мне нравится этот вопрос. [С] полностью автономной фермой вам нужно провести вокруг нее некоторые границы, чтобы сделать ее удобоваримой.Я думаю, что у нас могли бы быть полностью автономные тракторы в годы с небольшим однозначным числом. Я оставлю его немного серым, чтобы позволить разуму немного побродить.

Полностью снять кабину с трактора, я думаю, еще далеко, только потому, что трактор используется для многих вещей, на которые он не может быть запрограммирован с точки зрения автономности. Это что-то вроде швейцарского армейского ножа в фермерских условиях. Но эта безоператорная операция, скажем, при осенней обработке почвы или весеннем посеве, мы прямо на пороге этого.Мы стучимся в дверь, чтобы сделать это.

Автономные тягачи не за горами

Это связано с очень интересной технологией, которая собрана в одном месте в одно время. Это слияние бортовых машин с высокими вычислительными возможностями. Поэтому сегодня мы устанавливаем графические процессоры на машины для обработки изображений, которые поразят вас. Графические процессоры Nvidia предназначены не только для игрового сообщества или сообщества автономных автомобилей. Они случаются и на тракторах, и на опрыскивателях, и на других вещах.Так что это один поток технологий, который объединяется с передовыми алгоритмами. Машинное обучение, обучение с подкреплением, сверточные нейронные сети — все это позволяет имитировать возможности человеческого зрения с механической и вычислительной точек зрения. Все это вместе дало нам возможность всерьез задуматься о том, чтобы вывести оператора из кабины трактора.

Одна из вещей, которая отличается для сельского хозяйства от, возможно, автономных автомобилей на шоссе, заключается в том, что тракторы не просто перемещаются из точки А в точку Б.Их предназначение в жизни не просто транспортировать. Это продуктивная работа. Они тянут за собой орудие для обработки почвы или тянут за собой сеялку, сажающую семена. Таким образом, мы не только должны быть в состоянии автоматизировать управление трактором, но мы также должны автоматизировать функции, которые он выполняет, и убедиться, что он отлично справляется с обработкой почвы, за которой обычно наблюдал бы фермер. в кабине трактора. Теперь мы должны сделать это и быть в состоянии установить, соответствует ли качество работы, которое происходит в результате движения трактора по полю, требованиям или нет.

Что за вызов?

Думаю, дело в разнообразии профессий. В этом случае давайте снова возьмем пример с трактором — он не только правильно обрабатывает почву с помощью этого конкретного почвообрабатывающего орудия, но и фермер может использовать в своей работе три или четыре разных почвообрабатывающих орудия. Все они имеют разные варианты использования. Все они требуют обучения и проверки различных моделей искусственного интеллекта. Поэтому я думаю, что масштабирование всех этих различных мыслимых операций является самой большой проблемой.

Вы упомянули графические процессоры. Графические процессоры трудно получить прямо сейчас.

Сейчас все трудно достать.

Как нехватка чипов влияет на вас?

Это влияет на нас. Еженедельно я веду переговоры с производителями полупроводников, пытаясь получить нужные нам детали. Это непрекращающаяся битва. Мы думали, наверное, шесть или семь месяцев назад, как и все остальные, что это будет относительно краткосрочно. Но я думаю, что мы будем заниматься этим в течение следующих 12-18 месяцев.Я думаю, что мы выйдем из этого, когда мощности появятся в сети, но это займет некоторое время, прежде чем это произойдет.

Я говорил с несколькими людьми о нехватке чипов. Лучший консенсус, который я получил, заключается в том, что проблема не в состоянии искусства. Проблема заключается в старых технологических узлах — технологиях пяти- или десятилетней давности. Это проблема и для вас, или вы думаете о том, чтобы двигаться дальше?

Это наиболее остро со старой техникой. Итак, у нас есть 16-битные чипсеты, с которыми мы все еще работаем на устаревших контроллерах, что является проблемой.Но, тем не менее, у нас также есть некоторые действительно свежие, современные вещи, которые также являются проблемой. Я был там, где твоя голова, три месяца назад. А затем в течение трех месяцев после этого мы чувствовали боль повсюду.

Когда вы говорите, что через 18 месяцев, вы думаете, что будет больше предложения, или вы думаете, что спрос упадет?

Снабжение, безусловно, будет в сети. [] Полупроводниковая промышленность поступает правильно. Они пытаются вывести мощности в онлайн, чтобы удовлетворить спрос.Я бы сказал, что это просто классический эффект кнута, который произошел на рынке. Так что я думаю, что это произойдет. Я думаю, что в настоящее время в отрасли определенно наблюдается определенное поведение в отношении того, что такое спрос. Из-за этого производителям полупроводников трудно понять, каков реальный спрос, потому что в настоящее время на рынке в некоторых отношениях наблюдается паника.

Графические процессоры предназначены не только для игр — они также используются на тракторах

Тем не менее, я думаю, ясно, что объем производства полупроводников движется только в одном направлении, и он растет.Все будет требовать его продвижения вперед и требовать большего. Поэтому я думаю, что как только мы проработаем следующие 12-18 месяцев и проработаем такого рода немедленные и краткосрочные проблемы, полупроводниковая промышленность будет лучше справляться с ситуацией, но мощности должны расти, чтобы соответствовать требованиям. требование. В этом нет никаких сомнений. Многие из этих требований реальны.

Вы думаете: «Чувак, у меня есть эти 16-битные системы. Мы должны перепроектировать вещи, чтобы они были более модульными, более современными и быстрыми», или вы говорите: «Поставки наверстают упущенное»?

Нет, очень по-прежнему.Я бы сказал две вещи. Один, более распространенный в предложении наверняка. И второе: легче измениться, когда нам нужно измениться. Есть некоторый технический долг, с которым мы продолжаем бороться и со временем погасим его. И в такие моменты, когда это поднимается на поверхность, и вы хотите, чтобы вы принимали решения немного по-другому 10 лет назад или пять лет назад.

Мой тесть, двоюродные братья моей жены, все фермеры от и до. В моей семье много головных уборов John Deere. Я написал им всем и спросил, что они хотели знать.Все они вернулись и сказали « право на ремонт » по очереди. Каждый из них. Это то, о чем они просили меня спросить вас.

Я затеял весь этот разговор, чтобы поговорить о таких вещах, как компьютеры. Мы понимаем проблемы компьютеров. Для меня важно, что у John Deere и Apple была одинаковая эффективная позиция в отношении права на ремонт, то есть мы бы предпочли, чтобы вы этого не делали, а позволили сделать это нам. Но есть много противодействия.Законопроекты о праве на ремонт есть во все большем числе штатов. Как вы видите, как это происходит прямо сейчас? Люди хотят ремонтировать свои тракторы. Делать это становится все труднее и труднее, потому что это компьютеры, и вы управляете их частями.

Прежде всего, это сложная тема. Я думаю, первое, что я хотел бы вам сказать, это то, что мы по-прежнему привержены тому, чтобы клиенты могли ремонтировать продукты, которые они покупают. Реальность такова, что 98 процентов ремонтных работ, которые клиенты хотят произвести сегодня на продукции John Deere, они могут сделать сами.Нет ничего, что запрещало бы им это делать. Их гаечные ключи такого же размера, как и наши гаечные ключи. Это все работает. Если кто-то хочет пойти отремонтировать дизельный двигатель на тракторе, они могут его разобрать и починить. Мы делаем руководства по обслуживанию доступными. Мы делаем детали доступными, мы делаем доступными инструкции, чтобы они могли снести его до основания и снова построить.

Это не совсем то, что я слышал. Я слышу, что срабатывает датчик, трактор переходит в то, что люди называют «аварийным режимом».Приходится нести в сервисный центр. Им нужен ноутбук, сертифицированный John Deere, чтобы получать коды и выполнять эту работу.

Диагностические коды неисправностей выводятся на дисплей. Клиент может видеть, что представляют собой эти диагностические коды неисправностей. Они могут не понимать или быть не в состоянии связать проблему с датчиком с первопричиной. Может существовать основная основная причина, которая не сразу очевидна для клиента по коду неисправности, но информация о коде неисправности имеется.В среде дилеров John Deere существует опыт, поскольку они видели эти проблемы в течение долгого времени, что позволяет им понять, какова вероятная причина этой конкретной проблемы. Тем не менее, любой может пойти купить датчик. Любой может заменить его. Это просто реальность.

Тем не менее, эти 2 процента ремонтов, которые происходят сегодня с оборудованием, связаны с программным обеспечением. И, по вашему мнению, это компьютерная среда, которая передвигается на колесах. Так что в них есть программная составляющая.В чем мы расходимся с людьми, имеющими право на ремонт, так это в том, что программное обеспечение во многих случаях регулируется. Итак, возьмем пример с дизельным двигателем. Поскольку это регулируемая среда выбросов, от нас требуется убедиться, что дизельный двигатель работает с определенным уровнем выбросов, закисью азота, твердыми частицами и т. д. и т. д. Модификация программного обеспечения меняет это. Он изменяет выходные характеристики выбросов двигателя и является регулируемым устройством. Поэтому мы очень чувствительны к изменениям, которые могут повлиять на это.И непропорционально, это изменения программного обеспечения. Например, вход и изменение графика усиления регулятора на дизельном двигателе будет иметь негативные последствия для выбросов, которые производит [] двигатель.

Тот же самый аргумент применим в отношении торможения по проводам и управления по проводам. Вы действительно хотите, чтобы трактор ехал по дороге с программным обеспечением, модифицированным для рулевого управления или модифицированным для торможения каким-то образом, который может иметь последствия, о которых никто не подумал? Мы знаем, насколько строгим является тестирование, которое мы проводим, чтобы внедрить программное обеспечение в производственную среду.Мы хотим убедиться, что этот продукт безопасен и надежен и соответствует предполагаемым ожиданиям нормативно-правовой среды, в которой мы работаем.

Но люди все равно это делают. Это настоящая проблема. Опять же, это проблемы с компьютером. Это то, что я слышу от Apple о ремонте собственного iPhone. Вот устройство со всеми вашими данными, которые есть в сети. Вы действительно хотите запускать на нем неподдерживаемое программное обеспечение? Валентность дебатов кажется мне такой же.

При этом, это их трактор или твой? Разве мне не должно быть позволено запускать любое программное обеспечение на моем компьютере?

Я думаю, что разница с аргументом Apple заключается в том, что iPhone не едет по дороге со скоростью 20 миль в час, когда на него надвигается встречный транспорт. Существует серьезность изменений, которые вы можете внести в продукт. Эти вещи большие. Они стоят больших денег. Это трактор весом 40 000 фунтов, который движется по дороге со скоростью 20 миль в час.Вы действительно хотите разоблачить непроверенное, незапланированное, неизвестное внедрение программного обеспечения в продукт, подобный тому, который находится в открытом доступе?

Но раньше они делали это механически. Компьютеризация позволяет вам контролировать это поведение так, как это невозможно на чисто механическом тракторе. Я знаю, что есть много фермеров, которые делали глупости со своими механическими тракторами, и это было просто частью экосистемы.

Конечно. Я вырос на одном из них.Я думаю, что разница здесь в том, что сегодня система намного сложнее, отчасти из-за программного обеспечения, что не всегда сразу видно, если я внесу изменение здесь, что оно произведет там. Когда все было механически, я знал, что если я изменю размер шин или геометрию рулевой тяги, что произойдет. Я мог видеть это физически, и система была автономной, потому что это была только механическая система.

Я думаю, когда мы говорим о современном оборудовании и сложности системы, возникает волновой эффект.Вы не знаете, какое изменение, которое вы вносите здесь, повлияет и на там. Это неочевидно интуитивно для того, кто будет вносить изменения в программное обеспечение изолированно, например, здесь. Это чрезвычайно сложная проблема. Дело в том, что у нас есть чрезвычайно крупная организация, которая отвечает за понимание всей системы и обеспечение того, чтобы при производстве продукта он был надежным, безопасным, соответствовал требованиям по выбросам и всем остальным.

Я просматриваю некоторые сообщения и вижу фермеров, которые загружают программное обеспечение неизвестного происхождения, которое может обойти некоторые ограничения. Часть этого программного обеспечения, похоже, исходит от групп на Украине. Теперь они используют другое программное обеспечение, чтобы обойти ограничения, которые в некоторых случаях могут сделать ситуацию еще хуже и привести к другим непредвиденным последствиям, в то время как предоставление возможностей или придание им большей официальности может на самом деле решить некоторые из этих проблем в большей степени. прямой путь.

Думаю, мы предприняли шаги, чтобы попытаться помочь. Одним из них является обслуживание клиентов. Service Advisor — это программное обеспечение John Deere, которое дилерский центр может использовать для диагностики оборудования и устранения неполадок. Мы также сделали доступной клиентскую версию Service Advisor, чтобы дать им некоторую возможность получить представление — к вашему мнению о кодах неисправностей ранее — представление о том, что это за проблемы, и что я могу узнать о них как клиент? Как я могу их исправить? В настоящее время предпринимаются усилия, направленные на то, чтобы попытаться, насколько это возможно, восполнить этот пробел.

Однако мы не в том положении, чтобы когда-либо потворствовать или поддерживать стороннее программное обеспечение, устанавливаемое на наши продукты, потому что мы просто не знаем, какими будут последствия этого. Это не то, что мы тестировали. Мы не знаем, что это может заставить оборудование делать или не делать. И мы не знаем, каковы долгосрочные последствия этого.

Я чувствую, что многие люди, слушающие шоу, владеют автомобилями. У меня есть пикап. Я могу пойти купить устройство, которое загрузит новую мелодию для двигателя моего пикапа Ford.Это то, что вы можете сделать с трактором John Deere?

Есть сторонние комплектующие, которые делают именно это с двигателем John Deere. Ага.

Но можешь ли ты сделать это сам?

Я подозреваю, что если бы у вас были необходимые технические знания, вы, вероятно, могли бы найти способ сделать это самостоятельно. Если это выяснила сторонняя компания, потребитель тоже может это сделать.

Где черта? Как вы думаете, где заканчивается ваш контроль над системой и начинается контроль потребителя? Я задаю этот вопрос, потому что думаю, что сейчас это может быть самым важным вопросом в вычислительной технике, в широком смысле для всех типов компьютеров в нашей жизни.В какой-то момент производитель говорит: «Я все еще здесь, с вами, и я ставлю перед вами очередь». Где твоя линия?

Мы говорили о крайних случаях, о вариантах использования, я думаю, что для нас это линии. Они относятся к регулируемой среде с точки зрения выбросов. Когда мы продаем оборудование, мы несем ответственность за то, чтобы убедиться, что оно соответствует нормативно-правовой среде, в которой мы его продали. И затем я думаю, что другой связан с безопасностью, критическими системами, вещами, которые могут повлиять на других в окружающей среде, что, опять же, регулируемым образом, мы несем ответственность за производство продукта, который соответствует требованиям, предъявляемым нормативной средой. требует.

Не только это, но я считаю, что ответственность перед обществом, честно говоря, заключается в том, что мы должны убедиться, что продукт настолько безопасен, насколько это возможно, до тех пор, пока он может находиться в эксплуатации. И именно здесь, я думаю, мы тратим много времени на разговоры о том, что составляет очень небольшую часть ремонта продукта. Статистика реальна: 98 процентов ремонтов, которые происходят с продуктом, сегодня может сделать клиент. Таким образом, мы говорим об очень небольшом количестве из них, но они, как правило, связаны с такими чувствительными вариантами использования, как нормативные требования и безопасность.

Законодательство о праве на ремонт является двухпартийным. Вы говорите о крупных коммерческих операциях во многих штатах. Это Америка. Это яблочный пирог и кукурузные фермеры. У них большой политический вес, и они способны на двухпартийный толчок, что сейчас довольно редко встречается в этой стране. Это сигнал, который вы видите как: «О, чувак, если мы не поймем это правильно, правительство придет за нашей продукцией?»

Я думаю, что один голос принадлежит правительству, и это основано на отзывах некоторых клиентов.Очевидно, вы проделали свою работу среди фермеров в вашей семье. Так что это тема, которая наверняка обсуждается. И мы все за эту дискуссию, между прочим. Я думаю, что мы хотим убедиться в том, что это объективная дискуссия. Есть разветвления во всех измерениях этого. Мы хотим убедиться, что они хорошо поняты, потому что это очень важная тема и имеет достаточно серьезные последствия, поэтому мы хотим убедиться, что мы поняли это правильно. Непреднамеренные последствия этого не малы.Они повлияют на отрасль, некоторые из них негативно. И поэтому мы просто хотим убедиться, что обсуждение является объективным.

Еще один сигнал, о котором я хотел бы вас спросить, заключается в том, что цены на докомпьютерные тракторы стремительно растут. Возможно, вы смотрите на это по-другому, но я просматриваю репортажи, в которых говорится, что старые тракторы, выпущенные до 1990 года, продаются в два раза дороже, чем год или два назад. Цены на эти старые тракторы невероятно выросли. И что спрос есть, потому что люди не хотят, чтобы в их тракторах были компьютеры.Является ли это сигналом рынка для вас, что вы должны изменить принцип работы ваших продуктов? Или вы говорите: «Ну, рано или поздно эти тракторы умрут, и у вас не будет выбора, кроме как купить одну из новинок»?

Я думаю, что преимущества, которые дает технология, достаточно значительны для потребителей. Мы видим, как это происходит, когда потребители голосуют по доллару, по тому, что они покупают. По мере того, как мы продвигаемся вперед, потребители продолжают покупать технологии более высокого уровня. Так что спрос на старые тракторы вырос, отчасти потому, что спрос на тракторы вырос полностью.Наши собственные технологические решения, мы наблюдаем рост количества заказов из года в год. Так что, если бы люди были против технологий, я не думаю, что вы бы это увидели. В какой-то момент мы должны признать, что преимущества, которые приносит технология, перевешивают ее недостатки. Я думаю, что это только та часть кривой внедрения технологий, на которой мы все находимся.

Тот же разговор о смартфонах. Я понимаю это со смартфонами. У каждого они есть в кармане.Они собирают все эти личные данные. Вам может понадобиться привратник, потому что у вас нет сложной пользовательской базы.

Ваши клиенты очень корыстные, коммерческие клиенты.

Ага.

Думаете ли вы, что у вас есть другая ответственность, чем, я не знаю, у команды Xbox Live перед сообществом Xbox Live? С точки зрения данных, с точки зрения контроля, с точки зрения отказа от контроля над продуктом после его продажи.

Это конечно другой рынок.Это другая клиентская база. Это другая клиентура. По вашему мнению, их средства к существованию зависят от продукта. Поэтому мы делаем все возможное, чтобы убедиться, что продукт надежен. Он производит, когда ему нужно производить, чтобы убедиться, что их бизнес является продуктивным и устойчивым. Я действительно думаю, что самое большое отличие от потребительского рынка, о котором вы упомянули, от нашего рынка — это жизненный цикл технологии, в котором мы находимся.

Вы упомянули о тракторах 20-летней давности, на борту которых не так много компьютеров, по сравнению с теми, что есть у нас сегодня.Но то, что мы имеем сегодня, значительно эффективнее того, что было 20 лет назад. Тракторы, о которых вы упомянули, все еще находятся на рынке. Люди до сих пор их используют. Они все еще заставляют их работать, продуктивно работать. Фактически, на моей семейной ферме они все еще используются для продуктивной работы. И я думаю, что именно в этом разница между потребительским рынком и сельскохозяйственным рынком. У нас нет одноразового товара. Просто так не возьмешь и не выбросишь. Мы должны иметь возможность планировать использование этой технологии на десятилетия, а не на однозначные годы.

Что касается преимуществ технологий и их продажи, один из других вопросов, которые я получил от членов моей семьи, касался следующего, что могут сделать технологии. Кажется, что оборудование физически не может стать намного больше. Следующее, чем нужно заняться, — это скорость — ускорение работы для повышения производительности.

Вот как вы думаете о продаже преимуществ технологий — теперь комбайн настолько велик, насколько это возможно, и он эффективен в таком массовом масштабе.Является ли следующий шаг, чтобы сделать его более эффективным с точки зрения скорости?

Вы видели тенденции в индустрии таким образом. Вы смотрите на посадку как на отличный пример. Десять лет назад мы сеяли со скоростью три мили в час. Сегодня мы сажаем со скоростью 10 миль в час. И то, что сделало возможным это, было технологией. Это были электродвигатели на высевающих секциях, которые могут реагировать очень быстро, хорошо контролироваться и могут очень точно укладывать семена, верно? Я думаю, это тренд. Висконсин — отличное место, чтобы поговорить об этом.Будь то ферма по выращиванию пропашных культур, весной есть небольшое окно, пару недель, когда оптимально получить эти культуры в землю. Таким образом, это страховой полис, позволяющий двигаться быстрее, потому что погода может быть не очень хорошей в течение обеих недель, которые у вас есть, которые являются оптимальными неделями планирования. Таким образом, у вас может быть только три или четыре дня в этом 10-дневном окне, чтобы посадить все свои культуры.

И скорость — это один из способов убедиться в том, что это произойдет. Размер и ширина машины другая.Я согласен с тем, что мы подошли к моменту, когда осталось очень мало возможностей для того, чтобы стать больше, а потому двигаться быстрее и, я бы сказал, более разумно — это способ повысить производительность в будущем.

Итак, мы поговорили об огромном наборе обязанностей, начиная от физико-механического проектирования машин и заканчивая созданием облачных сервисов и геополитикой. Каков ваш процесс принятия решений? Каковы ваши принципы принятия решений?

Я думаю, в основе всего этого лежит то, что мы пытаемся донести все до клиента и рассказать о том, что мы можем сделать, чтобы сделать этого клиента более продуктивным и устойчивым.И это помогает нам сортировать. Из всех замечательных идей, над которыми мы могли бы поработать, какие из них могут максимально сдвинуть с места клиента? И я думаю, что важно ориентироваться на клиента и бизнес клиента, потому что, по сути, наш бизнес зависит от бизнеса фермера. Если фермер преуспевает, то и мы преуспеваем. Если фермер не преуспевает, то и мы не преуспеваем. Мы переплетены. Там есть связь, которую вы не можете и не должны разделять.

Таким образом, ориентируясь в процессе принятия решений на глубокое знание бизнеса клиента и того, что мы можем сделать, чтобы улучшить его бизнес, мы определяем все, что мы делаем.

Что ждет John Deere дальше? Каково краткосрочное будущее точного земледелия? Дай мне прогноз на пять лет.

Я в восторге от того, что мы называем «чувствовать и действовать». «Увидеть и распылить» — это первый авансовый платеж. Это способность создавать в программном обеспечении и с помощью электронных и механических устройств человеческое зрение, а затем воздействовать на него.Так что в данном случае мы отделяем сорняки от полезной культуры и опрыскиваем только сорняки. Это снижает использование гербицидов на поле. Это снижает затраты фермера, затраты на его работу. Это беспроигрышный вариант. И это первый шаг на траектории чувств и действий или взлетно-посадочной полосы чувств и действий, на которой мы находимся.

У нас в сельском хозяйстве гораздо больше возможностей для того, чтобы больше ощущать и действовать, и делать это оптимальным образом, чтобы мы не рисовали одну и ту же картину по всему полю, а делали это более предписывающе и действовали более предписывающе в отдельных областях. поля, которые требуют разных вещей.Я думаю, что видение, основанное на чувстве и действии, — это дорожная карта, по которой мы идем. Там масса возможностей. Это требует интенсивных технологий, потому что вы говорите о датчиках, вы говорите о компьютерах и говорите о точном действии. Все эти вещи требуют фундаментальных сдвигов в технологиях по сравнению с тем, что мы имеем сегодня.

Сеялка с задним складыванием и последовавшая за ней битва

Джон Кинзенбау, основатель Kinze Manufacturing

---

Фото вверху: предоставлено Kinze Manufacturing

Примечание редактора: После прочтения Пятьдесят лет подрывных инноваций в конце летних выходных и размышлений над примером инноваций, страсти и настойчивости в истории Джона Кинзенбау, Farm Equipment запросила разрешение поделиться выдержкой из содержание книги с ее подписчиками.Далее следует одна из глав недавно выпущенной книги, в которой подробно описывается решающий момент в истории компании. Глава появляется целиком, без редактирования и написана собственными словами Кинзенбау.

В 1975 году фермер из южной Айовы зашел в мой магазин и сказал, что кто-то должен придумать, как сложить большую сеялку горизонтально, чтобы ее было легко перемещать с поля на поле. В то время внедрялись двенадцатирядные сеялки, но они складывались вверх, в результате чего семена и инсектицид высыпались из их бункеров.Вертикальное складывание просто не было хорошим способом транспортировки сеялки, а сеялки размером более 12 рядов были слишком высокими и слишком широкими, чтобы безопасно передвигаться по дороге. Еще одним методом, который конкуренты использовали для перемещения сеялок с поля на поле, был прицеп Донахью. Однако это занимало очень много времени и требовало, чтобы фермеры загружали сеялку на прицеп, отцепляли от сеялки, подцепляли к прицепу, а затем тянули ее по дороге к следующей ферме. Оказавшись там, процесс пришлось обратить вспять, чтобы возобновить посадку.К тому времени, когда поле будет засеяно, трейлер неизбежно окажется на пути последнего прохода. Таким образом, фермер отцеплялся от сеялки, цеплялся за трейлер и убирал его с дороги, чтобы закончить посадку, а затем повторял процесс загрузки сеялки обратно в трейлер, чтобы транспортировать ее по дороге.

Сеялка — это самое важное оборудование, которым владеет фермер, и оно имеет решающее значение для его средств к существованию. Если урожай не будет посеян в узком весеннем окне благоприятных погодных условий, фермер не получит урожая и, следовательно, не заработает.Если комбайн сломается, кукуруза останется стоять до тех пор, пока ее не можно будет собрать, а другой комбайн арендовать или одолжить. Если сеялка выходит из строя, фермер не может легко арендовать или одолжить другую, потому что каждый фермер обычно настраивает свою сеялку специально для своей работы.

---

[Подкаст] Беседы с предпринимателями Ag Equipment: Джоном Кинзенбау и Сьюзи Кинзенбау Витч

Вы можете услышать, как основатель Kinze Джон Кинзенбау рассказывает об этой главе замечательной истории Kinze своим собственным голосом в специальной записи подкаста в разговорном стиле с редактором Farm Equipment Майком Лесситером. Прослушать »

---

Поэтому, несмотря на то, что у меня не было покупателя, я взял на себя задачу построить первое складное кашпо. К осени 1975 года я испытал первую версию складной 16-рядной сеялки. Однако это была полунавесная версия, и я хотел, чтобы она была прицепной, поэтому зимой 1976 года я переделал ее. Это была конструкция, которую мы использовали после 1976 года для создания сотен сеялок с задним складыванием в 8-рядной, 12-рядной, 16-рядной и 24-рядной версиях. Очевидно, была потребность в сеялке, которую фермер мог бы механически сложить с сиденья трактора, которая была бы достаточно узкой, чтобы проехать по дороге к следующей ферме, а затем механически раскладывалась бы в положение для посева.Складывание и транспортировка сеялки таким образом требовали очень мало времени и усилий.

Складная сеялка Kinze с высевающими секциями John Deere, вид сзади, 1977 г.

Первые сеялки были разработаны для установки высевающих секций International Harvester, Allis-Chalmers и John Deere. Все эти компании оценивали свои высевающие секции индивидуально для продажи через своих дилеров. Однако через пару лет 96 процентов сеялок с задним складыванием были построены с новыми высевающими секциями John Deere Max Emerge™.У высевающей секции Max Emerge™ было несколько очень востребованных функций: двухдисковый сошник, копирующие колеса с контролем глубины, наклонные заделывающие колеса и пальчиковый дозатор. Поэтому мы начали закупать высевающие секции Deere десятками, и John Deere с радостью продавала их нам. В конце 1960-х и начале 1970-х руководство и инженеры John Deere нередко останавливались в моем магазине в Ладоре по пути из Ватерлоо в Молин. Они наблюдали, как я строю Big Blue, и наблюдали, как я изготавливаю сеялки с задним складыванием.Они даже посоветовали мне покрасить раму моей сеялки в зеленый цвет, чтобы он соответствовал высевающим секциям.

У нас все было хорошо, пока компания John Deere не предложила мне гонорар за конструкцию складной сеялки. Они также хотели, чтобы я построил прототип сеялки, используя их идеи и предложения. Некоторые из его менеджеров пригласили меня на ланч в ресторан Veeley в Молине и предложили мне 25 долларов за складной батончик. Что ж, это не слишком много для плантатора, который продавался по цене от 20 000 до 30 000 долларов. Поэтому я попросил у них 100 долларов, но они сказали, что не могут платить такую ​​«непомерную» цену.

---

«Летом 77-го мы подали иск против Deere в Сидар-Рапидс, штат Айова, на основании антимонопольных нарушений и надуманной нехватки…»

---

Итак, мы с Deere решили не соглашаться, и я продолжил сборку сеялок с высевающими секциями Deere. Через некоторое время, ближе к весне 77-го, возникла колоссальная «нехватка» высевающих секций. Дилер John Deere в Гриннелле, штат Айова, в то время был одним из дилеров, поставлявших мне высевающие секции.У компании возникли трудности с получением заказанных мной 25 высевающих секций, поэтому я поехал в Гриннелл, чтобы узнать, почему. Я подсел к владельцу, Дейву, и он вытащил копию приказа из ящика с папками. В правом верхнем углу была написанная от руки заметка: «Дейв, отмени заказ на 25 и больше не заказывай». Я попросил копию документов, и Дэйв очень нервничал, отдавая их мне, поэтому он загнул уголок и скопировал счет без примечания. Когда я добрался до своего пикапа, я переписал записку в углу так, как запомнил.

Клиенты также пытались заказать высевающие секции, так как для меня не имело значения, купили ли они высевающие секции у дилеров или я их купил. Вскоре после этого ко мне обратился Дин Жиго из Гарден-Сити, штат Канзас, крупный фермер, выращивающий крупный рогатый скот и выращивающий пропашные культуры, и ему понадобились четыре новые 16-рядные сеялки. Мы заключили сделку, и он, и я попытались приобрести высевающие секции для его сеялок. Пока Дин был в Айове, он отправился в Молин, чтобы осмотреть завод Deere, и увидел навесные сеялки, стоявшие во дворе завода.Несколько недель спустя стало очевидно, что мы не сможем получить достаточное количество сошников для его четырех сеялок. Когда я позвонил ему, чтобы обсудить ситуацию, он рассказал мне о готовых смонтированных сеялках, которые он видел в Молине. Он сказал, что просто купит восемь 8-рядных навесных сеялок, уберет высевающие секции и будет хранить рамы в своем магазине до тех пор, пока дефицит не исчезнет, ​​а затем перепродаст навесные сеялки.

К этому времени стало очевидно, что Deere прекращает поставку высевающих секций.Мой адвокат, Джим Хилл, сказал мне, что нарушением антитрестовского закона Шермана является привязка запатентованной высевающей секции (на высевающую секцию John Deere было пять патентов) к непатентованному нескладывающемуся брусу с целью его приобретения. . Другими словами, Deere заставляла клиентов покупать нежелательные навесные брусья сеялки, чтобы получить столь желаемые высевающие секции. Стало очевидно, что к следующему сезону ситуация не улучшится, поэтому летом 1977 года мы подали иск против Deere в Сидар-Рапидс, штат Айова, на основании антимонопольных нарушений и надуманной нехватки.Это было суровым напоминанием для Дир, и мы несколько месяцев перебрасывали его через судебную систему.

Компания Deere, наконец, поняла, что у нее проблемы, поэтому согласилась продать мне высевающие секции при условии, что я буду покупать их по полной розничной цене через ее дилерские центры. Это означало, что я должен был платить примерно 1200 долларов за ряд, но обнаружил, что могу получить 20-процентную скидку, которую затем отдал половину фермеру, а другую половину использовал для безубыточности накладных расходов и процентов по кредиту. Удивительно, но мы строили складную сеялку по той же цене, что и 12-рядная нескладывающаяся и негибкая John Deere, и это не считая 2500 долларов, которые фермеру пришлось бы заплатить за прицеп для перевозки сеялки Deere. .Так дела обстояли год.

Затем я нашел дилера Deere в Роаноке, штат Иллинойс, Martin Brothers, который находился рядом с заводом моего друга Билла Дитриха, DMI. В сезоне 1978 года Билл сказал мне заказать 1000 высевающих секций у Martin Brothers и что он подпишет заказ, поскольку их было очень много. Вскоре после этого он перезвонил мне и сказал: «Я думаю, вы можете продать 2 000 рядных секций, поэтому давайте увеличим ваш заказ до 2 000, и я подпишусь». В том сезоне мы также полагались на фермеров, чтобы купить некоторые из высевающих секций.На сезон 1978 года они купили 3000 штук, что в сумме составляет 5000 высевающих секций. Летом 1978 года мы заказали 3000 высевающих секций и надеялись, что клиенты смогут заказать 3000 дополнительных высевающих секций к весне 1979 года. По мере приближения весеннего посевного сезона 1979 года компания Deere прислала мне письмо, в котором говорилось, что отменяется последняя Я заказал 1000 высевающих секций из-за нехватки и добавил: «Кстати, на 1980 год высевающих секций не будет».

Пятьдесят лет прорывных инноваций, Джон Кинзенбау, основатель, президент и главный исполнительный директор Kinze Manufacturing

Прочтите историю фермера-изобретателя из Айовы Джона Кинзенбау в этой книге по истории (1965–2015 гг.), которая содержит более 300 страниц рассказов и фотографий за 50 лет революционных инноваций Kinze Manufacturing.

«Наша книга по истории Kinze — это способ рассказать нашу историю, которая выдержит испытание временем, — говорит Кинзенбау. «Еще через пятьдесят лет, независимо от того, какие технологические изменения произойдут в способах нашего общения, эта книга по-прежнему будет функционировать так, как было задумано, поскольку в ней рассказывается вечная история о том, как один человек боролся с промышленными гигантами, чтобы создать крупнейшего частного производителя сельскохозяйственной техники. в мире.»

Чтобы заказать собственный экземпляр книги, посетите веб-сайт http://kinze.compet.com/product/1104/KINZ-BOOK

Примерно в то же время Deere выпустила собственную версию складывающейся вперед дуги, чтобы конкурировать с моей. Компания Deere заставила каждого дилера приобрести две свои новые сеялки, оснащенные высевающими секциями Max Emerge™. В то время как у Deere было около 5000 высевающих секций для новых рам, у нас их не было. У меня было около 150 непроданных рам, центральных секций, крыльев и башен, но мне не хватило последних 1000 высевающих секций на этот сезон, и я не смог их продать. В сезоне 1980 г. у нас снова не было высевающих секций, и фермеры должны были быть лишены конкуренции, которая снизила бы цены на сеялки.

В 1979 году я занял 3,5 миллиона долларов на производственный сезон 1979 года. Мы вернули большую часть, но не смогли вернуть все из-за 150 рамок, которые не удалось выполнить из-за нехватки высевающих секций. Я пошел к своему банкиру Джону Мангольду в Merchant’s Bank в Сидар-Рапидс, штат Айова, и попросил у него еще 3,5 миллиона долларов для финансирования производства рам сеялки в 1980 году. потребовался еще 1 миллион долларов на инструменты, штампы, приспособления и приспособления.Кроме того, мне нужно было еще 3,5 миллиона долларов, чтобы оплатить стоимость строительства новой высевающей секции. Итак, в общей сложности я хотел занять более 8 миллионов долларов без поручителя или залога, кроме компании и небольшого количества личных активов.

Некоторые из тысяч высевающих секций, купленных Kinze у John Deere до «дефицита».

Чтобы усилить заговор, если мы потерпим неудачу в нашей попытке построить нашу собственную высевающую секцию, это может обанкротить нас, и если John Deere выиграет свой судебный процесс, это также может разорить нас.Я помню, как сказал Джону Мангольду: «Если я смогу построить эти высевающие секции, я думаю, что смогу это сделать, но, кстати, мы, скорее всего, будем судиться с John Deere. У меня действительно нет выбора. Без каких-либо высевающих секций я выйду из бизнеса». Невыполнение любого из этих требований привело бы к закрытию бизнеса и неплатежеспособности по кредитам. Джон пошел к своему совету директоров и через полторы недели перезвонил мне. Он сказал: «Дерзайте, мы всегда за вами!»

Много лет спустя я спросил Джона, как он может оправдать то, что рискует ради меня.Если бы мы потерпели неудачу, это, вероятно, стоило бы ему места в банке. Он просто усмехнулся и сказал: «Джон, банкир получает удовольствие от того, что участвует в чем-то подобном и видит, как побеждает такая компания, как ваша». С 1974 года до конца 1980-х, когда скончался Джон, я занял много миллионов долларов, но сомневаюсь, что бывал в банке более четырех раз. Джон всегда приходил в магазин, чтобы заняться бизнесом, потому что ему нравилось ходить по фабрике и чувствовать себя ее частью. Джон был серьезным парнем и был готов рискнуть ради меня.Я чувствовал в этом Божью руку, потому что то, что он и его банк сделали, было совершенно неслыханно в финансовом мире.

---

«В связи с приближением весеннего посевного сезона 1979 года компания Deere прислала мне письмо, в котором сообщалось, что она отменяет последнюю 1000 заказанных мною высевающих секций из-за нехватки, и добавляла: ед. на 1980 год…»

---

Мой адвокат Джим Хилл предложил мне полностью скопировать высевающую секцию Deere. Он сказал: «Его патенты недействительны и не подлежат исполнению из-за несправедливого поведения, поэтому просто скопируйте их, каждую гайку и болт.Сделайте это точно так же и найдите кого-нибудь с опытом, чтобы помочь вам сделать это». Поэтому я обратился к Рону Пеку, генеральному директору компании Die-Matic в Монтесуме, штат Айова, которая производила автомобильные детали для Детройта, чтобы тот помог мне изготовить высевающую секцию. Рон разобрал высевающую секцию Deere у себя дома и разложил все детали на ковре в подвале. Он привлек менеджеров из каждого из пяти офисов Die-Matic и распределил работу между ними. Потребовалось 14 месяцев с того момента, как мы получили письмо от Deere о нехватке, чтобы подготовить высевающую секцию к Национальной выставке сельскохозяйственной техники в Луисвилле, штат Кентукки, в феврале 1980 года.Сборка высевающей секции обошлась нам в 238 долларов плюс рабочая сила, в то время как Deere продавала свою высевающую секцию за 1200 долларов. Единственное, что мы изменили, это цвет — мы покрасили наши ряды в черный цвет, так как нам не нужно было, чтобы они были зелеными для продажи.

Перед тем, как продемонстрировать высевающую секцию Kinze на NFMS, мы подали иск против Deere за нарушение ею соглашения из судебного процесса 1977 года. Компания Deere увидела нашу высевающую секцию на выставке NFMS и вскоре после этого подала на нас встречный иск за нарушение патентных прав. Вскоре после этого, поскольку моя высевающая секция еще не была общедоступной, в моем магазине появился красноречивый дилер из Иллинойса и убедил меня, что ему срочно нужна одна из моих высевающих секций, чтобы показать ее на предстоящем Дне открытых дверей.Поскольку он был дилером по продаже сеялок Kinze с задним складыванием, я дал ему одну, и он положил ее в багажник своей машины. Чего я не знал до тех пор, пока позже, когда об этом стало известно во время судебного разбирательства, так это того, что он отвез его прямо в Дир в Молине.

В конце февраля я узнал, что мой поставщик, производящий бункеры для высевающих секций из стекловолокна в Гриннелле, не может их изготовить, что было очень серьезной ситуацией. Мы не могли продавать сеялки без этих бункеров, а до посевного сезона оставалось всего около восьми недель.Я узнал, что MFG (компания Molded Fiber Glass Company), принадлежащая Бобу Моррисону в Аштабуле, штат Огайо, изготовила все бункеры для Deere и International Harvester. Это был очень специализированный бизнес и единственный поставщик этих компонентов для обоих конкурентов. MFG также производила детали кабины, крылья, двери и т. д. для полуприцепов. Я вылетел в Огайо, чтобы посетить MFG и посмотреть, сможет ли он построить мои воронки.

Сошник John Deere и копия Kinze, которые привели к разборкам в суде.

Боб сообщил мне, что инструмент принадлежит Диру, который стоит 180 000 долларов и на его сборку ушло шесть месяцев, и что он не может использовать этот инструмент для моего проекта.Однако у него был новый процесс, который он использовал для дверей грузовиков, и он сказал, что мы можем попробовать. Он включал алюминиевую форму, которая работала быстрее и использовалась для более коротких партий. Боб поручил мне пойти по дороге к дилерскому центру John Deere и купить бункер для инсектицидов и бункер для семян, а затем посетить ближайшего производителя моделей. Я так и сделал, и мы с мастером обсудили модифицированный дизайн, для которого он сделает обратный деревянный шаблон, а затем MFG будет использовать этот шаблон для изготовления временных инструментов для моих бункеров.Создатель моделей сказал мне, что ему потребуется около недели, чтобы создать деревянные модели.

Я вернулся в MFG, и Боб повел меня через улицу посмотреть на его новый склад. Я никогда не забуду ряды и ряды бункеров John Deere для семян и инсектицидов, сложенных лицевой стороной вниз на поддонах. Когда я быстро подсчитал количество рядов, спрашивая его, сколько их было на поддоне, я подсчитал, что в общей сложности было около 40 000 бункеров каждого типа. Боб спросил меня, почему я не купил эти бункеры у John Deere, и я сказал ему, что именно это я и пытался сделать.Я объяснил ему ситуацию, и он сказал: «Неудивительно, что у нас на складах полно этих недоставленных бункеров. Они сокращают производство, поэтому у них нет высевающих секций».

Прежде чем уйти в конце того долгого дня, я дал Бобу чек на авансовый платеж в размере 50 000 долларов на изготовление бункеров для семян и бункеров для инсектицидов. К тому времени, когда я вернулся домой из аэропорта той ночью, в офисе было сообщение от секретаря Боба с просьбой перезвонить ему.

Я так и сделал, и он сказал мне, что Дир связался со своим торговым представителем в тот день и сказал ему, что парень из Айовы может приехать навестить его, и он не должен делать ничего, что могло бы поставить под угрозу их деловые отношения.Поэтому я дал Бобу номер телефона Джима Хилла и попросил его поговорить с Джимом и лучше понять ситуацию. Он так и сделал, а потом перезвонил мне и сказал: «Джон, мы с тобой договорились вести дела, и ты выписал мне чек. Никто, включая John Deere, не собирается указывать мне, с кем я могу вести дела».

Модель в четверть масштаба, которую Джон построил, чтобы продемонстрировать жюри свою складную планку сеялки.

Удивительно, но несколько месяцев спустя, в середине апреля, мы получили готовые бункеры.Тем временем я отправлял сеялки фермерам без бункеров, обещая отправить их через несколько недель, и никто не жаловался. Позже я спросил нескольких фермеров, почему они заплатили и взяли сеялки, которые были бесполезны без бункеров. Их ответы были одинаковыми: они все так устали от того, что Deere создает нехватку тракторов и другой продукции для повышения цен, и они были более чем счастливы поддержать меня. К сезону 1980 года мы успешно построили 350 сеялок.

Потребовалось три года, чтобы наша битва попала в судебную систему, но тем временем мы строили тысячи рядов и продавали все, что могли. Я закупал те же шины, диски, подшипники и звездочки, что и Deere, и у меня не было проблем с получением этих материалов, что является еще одним доказательством того, что Deere придумала нехватку высевающих секций. При подготовке к суду мой адвокат посоветовал мне создать отдельное подразделение компании, которое строило рядные блоки, чтобы изолировать остальную часть компании, чтобы в случае проигрыша мы не потеряли все.Когда он спросил, как я хочу его назвать, я ответил: «Специализированный отдел Kinze Shortage».

Это было трудное время в моей жизни. Моя мама скончалась в январе 1982 года в результате пятинедельной борьбы с раком. Десять месяцев спустя мой папа скончался, тоже от рака. Суд над Диром начался в марте 1983 года.

Когда весной 1983 года мы наконец предстали перед судом, наш судья постановил объединить два дела в один процесс. Он сказал, что сначала мы займемся нашим антимонопольным делом, а затем Deere воспользуется тем же судом и присяжными для рассмотрения своего патентного дела.Адвокаты Deere пожаловались судье, что они не смогут добиться справедливого судебного разбирательства по своим патентам, если мы продолжим наш так называемый «несерьезный» антимонопольный иск. Таким образом, судья отменил приказ, создав судебное разбирательство, состоящее из двух частей, позволив встречному истцу (Диру) идти первым.

Суд начался, и в зале суда сидели два наших ряда, нос к носу. У Deere было пять патентов на высевающую секцию Max Emerge™, в том числе: копирующие колеса, наклонные заделывающие колеса, механизм пальцевого захвата, патент на дополнительный дозатор и муфта, включающая дозатор от трансмиссии.Испытание проходило по каждому патенту отдельно, рассматривая физические компоненты, формулу изобретения и читая каждый патент от начала до конца. Один за другим мы представили свои иски против патентов, а John Deere представила свои иски против нас за нарушение их патентов.

Джентльмен по имени Уолдо Пуст из Биллингса, штат Монтана, изобрел копирующее колесо, переместив его дальше назад от центра лезвия. Это создавало эффект вытирания почвы с лезвия.Deere получил права от Пустыни на свое предполагаемое изобретение и подал заявку на патент. Однако оригинальное копирующее колесо было приспособлением для сеялки Oliver, выпущенной в начале 1950-х годов. Я узнал об этом от одного из моих сотрудников, Дейва Хартца, у которого был сосед с этой насадкой копирующего колеса на сеялке Oliver. У соседа Дейва все еще было руководство по эксплуатации сеялки, которое мы передали Джиму Хиллу.

Как только Джиму стало известно о креплении копирующего колеса, он изучил документы по истории патентов Deere, поданные в U.S.С. Патентное бюро. Когда компания Deere подала заявку на этот патент в патентное ведомство, она не упомянула и не показала, что на самом деле это была насадка для высевающей секции Oliver. Дир убедил патентное бюро, что это его экспериментальная высевающая секция, потому что она была зеленой (Оливер тоже был зеленым). Также было обнаружено, что Дир обрезал верхнюю половину изображения, представленного в патентное ведомство, на котором должна была быть изображена наклейка Оливера на бункере высевающей секции.

Патент был признан недействительным в суде из-за сокрытия предыдущего изобретения Оливера.Оливер никогда не запатентовал копирующее колесо, поэтому в патентном бюро не было истории о нем. Несмотря на то, что Оливер не получил патента, он считался предшествующим уровнем техники, что делало патент Пуста недействительным. Единственным вкладом Пустыни было перемещение копирующего колеса на два дюйма от первоначального местоположения Оливера. Простое изменение расстояния не может быть запатентовано.

Одна из первых сеялок Kinze с задним складыванием, оснащенных высевающими секциями Kinze.

Еще одна проблема с патентом John Deere/Pust на копирующие колеса заключалась в том, что в нем утверждалось, что копирующая шина должна быть меньше в диаметре, чем отвал, к которому она примыкает.В конкретном заявлении говорилось, что шина должна быть меньше. Однако в реальном производстве Deere колесо было больше, чем лезвие, поэтому оно не соответствовало языку собственного патента. В высевающей секции Kinze использовались те же шины и лезвия, поэтому мы не нарушали права, основываясь на том, как был написан язык патента.

Лезвие и шина использовались в качестве улик в зале суда. Когда мы закончили показывать это, мы положили шину вверх дном на пол у скамьи присяжных, поместив лезвие внутрь шины.Это было непреднамеренно, но мы быстро увидели, что каждый раз, когда присяжные входили и выходили, они проходили мимо этого лезвия и шины и могли видеть, что шина была больше. Основываясь только на размере колеса, жюри постановило, что мы не нарушили этот патент.

В 1981 году мой отец сказал мне, что кукурузная сеялка Hays (около 1930 года) также имела большие 30-дюймовые наклонные колеса, которые зажимали семенную борозду таким же образом, как и наклонные колеса Deere. Это был предшествующий уровень техники, существовавший задолго до патента Deere на эту формулу изобретения.Несмотря на то, что скошенные колеса Deere были примерно на 50 процентов меньше по размеру, это не имело значения. Эта концепция уже использовалась ранее. Компания Deere не сообщила патентному ведомству о кукурузной сеялке Hays, и, таким образом, этот патент был признан судом недействительным на основании предшествующего использования и неразглашения.

Семенной дозатор считается изобретением Юджина Китона. Он был родом из Кентукки и в конце 1960-х представил концепцию Deere. Deere купила права на него на основе роялти и подала заявку на патент.Это дало Китону 50 центов за строку за его изобретение, и оно было ограничено первыми 50 000 строк. Но в 1945 году была написана Тезис Моррисона, описывающий подборщик пальцевого типа, который собирал семена и помещал их через отверстие в задней части семенной пластины, как и утверждает Китон. Deere предпочла проигнорировать тезис Моррисона, заявив, что не знала о нем.

---

«Было около 20 адвокатов плюс дополнительные клерки, которые помогали нести документы. Напротив, у меня было два адвоката, и я помогал нести свои документы.Разница между Kinze и Deere была очевидна для присяжных…»

---

На самом деле история патентного дела показала, что Дир действительно представил тезис Моррисона в документах, представленных в патентное ведомство, но не откровенно объяснил эксперту, что он был написан около 20 лет назад. У патентного эксперта нет времени на изучение всех документов, поэтому они предполагают и полагаются на откровенное и честное раскрытие информации. Во время испытания мы поместили формулировку патента Дир Китон на заголовок, который гласил: «Пальцы, похожие на стрелки часов, вращаются вертикально на круглой пластине и откладывают семена через окно в задней части пластины, чтобы их можно было сбросить. в земле.«Тезис Моррисона» был затем помещен на потолке рядом с ним, и формулировка была точно такой же.

Суд постановил, что этот патент недействителен и получен мошенническим путем, что является умышленным и преднамеренным нарушением патентного права. В судебном процессе тройной ущерб может быть применен к действиям, которые являются преднамеренными, а не просто «оплошностью».

Еще одна патентная заявка компании Deere касалась механического сцепления, которое отключало приводной вал от расходомера. Это позволило отсоединить дозатор от посева семян, а также позволило легко снять дозатор с приводного вала.Дир подал и получил патент, но снова не смог раскрыть уровень техники. Это была старая идея, которая использовалась в посадочном механизме, оборудованном конным культиватором в 1930-х годах. Семенной механизм включался и отключался во время культивации, так что семена попадали туда, где в ряду отсутствовало растение. Еще один патент Deere был признан судом недействительным.

Очень важная практика защиты патентов заключается в том, что идея должна быть новой, а патент должен подаваться в течение года после публичного раскрытия, то есть он должен рассматриваться как конфиденциальный.Как только это увидит посторонний человек, начнется отсчет одного года. Высевающая секция Max Emerge проходила испытания в начале 70-х годов с участием фермеров, но патенты не подавались еще примерно два с половиной года, после того как она попала в руки дилеров и клиентов, чтобы посмотреть, понравится ли она им. Компания John Deere не смогла своевременно подать заявку на свои патенты.

Во время судебного разбирательства свидетели были на трибуне, и адвокаты Deere, а также различные сотрудники и сторонники Deere в зале пытались научить тех, кто давал показания, громко шепча или комментируя.Судья поднимал глаза, но так и не мог понять, кто это делает. Примерно в середине судебного процесса судье показалось, что ему надоели наставления, и пошли слухи, что он собирается объявить John Deere выговор за эти вспышки гнева. На следующее утро, явно не уверенный в том, что произойдет, один из самых откровенных адвокатов John Deere остался в коридоре и не хотел входить в зал суда. Мы наблюдали за ним из зала суда, когда он стоял, обхватив лицо руками, и смотрел сквозь стеклянные двери.Я полагаю, что он не хотел смущаться и ставиться на место, если судья собирался вызвать его на ковер. Было очень забавно наблюдать это за человеком, который считал себя таким могущественным.

Сеялка Oliver, из-за которой один из патентов Deere был признан недействительным.

Судья, достопочтенный Эдвард Макманус, который первоначально казался более восприимчивым к тому, чего хотели адвокаты Дира в начале процесса, показался нам более восприимчивым после того, как он услышал, как Дир обманул U.С. Патентное бюро. Внезапно, если мы хотели получить документ, он разрешал это. Если мы хотели что-то сказать, он позволял нам говорить. Дир будет возражать, и он отменит решение.

Судебный процесс продолжался четыре недели, и день за днем ​​мы с Джимом использовали грузовую тележку для перевозки стопок документов на три квартала между старым отелем «Рузвельт», где мы остановились, и зданием суда. Одним особенно холодным мартовским утром мы стояли на светофоре, ожидая перехода через 1-ю авеню в сторону здания суда.На другой стороне улицы судебный пристав вел присяжных к зданию суда. Присяжные стояли по диагонали от нас на углу противоположной улицы.

Пока мы все ждали смены светофора, по улице проехал черный лимузин, проехал между нами и присяжными и поднялся к ступеням здания суда, откуда вышли многие адвокаты Дира. Было около 20 адвокатов плюс дополнительные клерки, которые помогали нести документы. Напротив, у меня было два адвоката, и я помогал нести свои документы.Разница между Kinze и Deere была очевидна для присяжных.

По окончании патентных показаний мы вернулись в гостиницу ждать приговора. Присяжным из восьми граждан Айовы потребовалось три дня и 18 часов, чтобы вынести вердикт. Когда поступил звонок, мы сидели в номере отеля. Джим разработал таблицу со всеми вопросами, и когда судья звонил нам и зачитывал их нам, Джим мог отметить каждый ответ как «да» или «нет» и мгновенно увидеть, как у нас дела.Иногда «нет» было в нашу пользу, а иногда «да». По 13 причинам присяжные признали патенты Deere неосуществимыми или недействительными. Нам чуть не пришлось сдирать Джима с потолка. Он воскликнул: «Мы нанесли каждому из них несколько ударов! У них нет патентов!»

Мы не осознавали, что сможем отменить все патенты в этом судебном процессе, и думали, что нам придется полагаться на антимонопольную часть судебного процесса, чтобы избежать вердикта о нарушении патентов. На данный момент нам действительно не нужна была антимонопольная часть судебного разбирательства.Это было 31 марта 1983 года, и судья Макманус вызвал Джима и адвокатов Дира в свою комнату и сказал группе Дира: «Господа, как вам хорошо известно, вы только что потеряли силу для каждого из ваших патентов. Понимая, что это может быть обжаловано, я должен напомнить вам, что завтра мы вступаем в антимонопольную часть этого процесса, день Кинза в суде. Как вы думаете, возможно, вы могли бы уладить это дело и не тратить впустую еще месяц драгоценного времени присяжных и этого суда? Адвокаты John Deere почти в унисон сказали: «Да, сэр», и судья Макманус дал им время уладить дело до четырех часов дня.

Джим вернулся в отель, чтобы поговорить о стратегии. Мы уже придумали сумму в долларах за ущерб за два или три года, когда Deere отказывалась продавать нам высевающие секции. И я добавил: «Я предлагаю удвоить это число, и, конечно же, они захотят вести переговоры. Если мы сможем получить 50-процентное предложение, мы сможем договориться». Джим передал эти цифры адвокатам Дир, и они тут же ответили 50% моего номера. Джим был потрясен тем, что Дир так быстро согласился, а затем захотел узнать, какова будет моя стратегия; мы принимаем и идем дальше, или мы продолжаем переговоры? Я сказал: «Нет, давайте немного глазури на торте.Узнай, сколько мы потратили на гонорары адвокатов, и прибавь это». Джим позвонил в свой офис и оценил сумму где-то в 650 000 долларов. Поэтому мы добавили это в дополнение к их предложению.

СЛЕВА: Часть последовательности складывания для сеялки Kinze с задним складыванием. СПРАВА: некоторые слайды, показанные жюри для демонстрации процесса буксировки сеялки John Deere. Спасибо братьям Дрисколл из Вильямсбурга, штат Айова.

Они не хотели платить мне гонорары адвоката.Они сказали, что у них нет разрешения тратить дополнительные деньги, а генеральный директор Deere недоступен на международном рейсе. Однако я знал, что это не деньги. Я считаю, что адвокаты Дир были больше озабочены языком и не хотели, чтобы общественность узнала о том, что сделала компания. Джим сказал мне: «Знаешь, нам в любом случае не нужно, чтобы газеты раздували все вокруг». Поэтому мы оставили Deere шанс сохранить лицо и предложили тайное урегулирование. Компания Deere также оставила за собой право обжаловать свои патенты.Но четыре часа пришли и прошли, а мы все еще говорили о языке. Они вызвали судью, который дал им еще четыре часа. Итак, меморандумы ходили туда-сюда, и все были в отчаянии, пытаясь выковать эту вещь.

Ужасно заманчиво было просто устроиться тут и там, но это был вопрос принципа, и это сводило меня с ума — больше с ума, чем с ума. У Дира было оправдание за оправданием, и я, наконец, с отвращением сказал: «Хорошо. Просто держи свои деньги, и увидимся завтра утром в суде.Джим посмотрел на меня и сказал: «Это смелый шаг». «Ну, — сказал я, — если мы пойдем в зал суда, у нас также есть шанс получить тройную компенсацию, и мы хорошо начали».

Следующий день был 1 апреля 1983 года. День смеха. Я выступил в качестве свидетеля, и мы начали антимонопольную часть процесса. То же жюри, те же улыбающиеся лица, и я без слов почувствовал, что жюри уже отдало нам победу. Был дружеский контакт глаза в глаза туда и обратно.Джим начал свое дело с того, что спросил меня о высевающей секции. Я рассказал присяжным, почему я построил высевающую секцию, почему моя выглядела так же, как их, за исключением того, что она была черно-белой; почему на моем была наклейка с надписью «Специализированный отдел нехватки» — насмешливый тычок в адрес «нехватки» Дира.

Джим сказал присяжным: «Вот в чем дело. Очевидно, что мы скопировали эту секцию рядка. Но мы хотим, чтобы вы увидели настоящую причину. Мы хотим показать вам изобретение Кинза. Есть патент — я мог бы добавить, действующий патент, — сказал он, подчеркнув «действительный» для эффекта, — на эту складную раму.И мы собираемся показать вам, как это работает. Но прежде чем мы покажем вам, как это работает, мы хотим показать вам, как John Deere перемещает сеялку на поле и обратно».

Итак, мы показали около 15 минут слайдов с очень сложными деталями того, как сеялку Deere нужно было тянуть на прицеп, а затем как фермер должен был это сделать:

---

«Джим Хилл сказал мне после мирового соглашения: «Это войдет в историю как колоссальная ошибка в сельском хозяйстве…»

---

1) спуститься и отцепить трактор от сеялки,

2) снова забраться на трактор,

3) подъехать трактором к прицепу,

4) поставить трактор задним ходом,

5) спуститься и зацепить прицеп за трактор,

6) снова забраться на трактор,

7) заехать на прицепе в поле рядом с сеялкой,

8) спуститься и ослабить болты и цепи, чтобы отсоединить ось от прицепа,

9) заблокировать механические тормоза на оси прицепа,

10) снова забраться на тягач,

11) снять прицеп с оси и положить его на землю,

12) спуститься, отцепить трактор,

13) снова забраться на трактор и подъехать к сеялке,

14) спуститься и подсоединить сеялку к трактору,

15) снова подняться на трактор и двигайтесь поперек прицепа, пока сеялка не окажется поперек удлиненной рейлинг,

16) сойдите с трактора и отцепите сеялку,

17) сложите каждую половину сцепного устройства сеялки вокруг рамы сеялки, чтобы они соответствовали ширине прицепа,

18) сверните гидравлические шланги и кабели монитора для транспортировки,

19) снова заберитесь на трактор и проведите его вокруг передней части прицепа и задним ходом,

По мере того, как между 1977 и 1984 годами разворачивалась драма между Кинзом и Джоном Диром, многие газеты и отраслевые отраслевые издания отслеживали дело Дэвида против Джона Дира.Битва с Голиафом. Выше приведена новостная статья из Marengo, Iowa, Pioneer Republican, 16 августа 1984 г.

20) слезть с трактора и снова прицепить прицеп к трактору,

21) снова забраться на трактор и поставить платформу прицепа на ось прицепа,

22) сойти с трактора и закрепить ось на прицепа, закрепив его болтами и цепями так, чтобы он был жестко закреплен под прицепом,

23) отпустить механические тормоза на оси прицепа (иногда это требовало многократной высадки и посадки на трактор),

24) привязать сеялку к прицепу с бревенчатыми цепями и креплениями, чтобы она не катилась по дороге.

25) Наконец-то! Вы готовы снова сесть на трактор и выехать за ворота, чтобы идти

Весь этот процесс занял около 30-45 минут, а затем нужно было вернуться на следующее поле. После того, как сеялка была выгружена из прицепа, вы можете подумать, что готовы к посеву, но прицеп припаркован посреди поля, и перед посадкой его необходимо прицепить и переместить.

Затем мы показали серию слайдов, показывающих, как сеялка Kinze с задним складыванием просто складывалась, так что фермеру нужно было всего лишь разблокировать две защелки, а затем двигаться вперед.Я спустился на пол с четверной моделью 12-рядной сеялки и показал жюри, как складываются и раскладываются крылья. В основном я провел целый день, свидетельствуя или демонстрируя. Ближе к концу дня мой адвокат сказал: «Мистер Кинзенбау, эта сеялка продается, плюс-минус, за 20 000 долларов за 12 рядов. Это правильно?»

«Да, верно».

«Теперь вы сказали, что рядные секции продавались по цене около 1200 долларов. При покупке этих рядных секций вы получили 20-процентную скидку.Итак, вы говорите о высевающих секциях на сумму, может быть, 10 000 долларов или немного больше за 12 из них к тому времени, когда вы их купили».

Я сказал: «Правильно».

«Тогда можно ли с уверенностью сказать, что бар стоил от 8000 до 10 000 долларов за обычный складной бар?»

— Верно, — сказал я.

«Значит, штанга и высевающие секции стоят примерно одинаково?»

И снова я сказал: «Правильно».

Он сказал: «Вы указали, что складное кашпо запатентовано.Пытался ли Дир когда-нибудь купить у вас этот патент?»

Ну, этот вопрос снова вызвал хохот, ворчание и возражения из галереи, которые были просто невероятными. Адвокаты Дира возражали, и все адвокаты подошли к скамейке запасных. Я был достаточно близко — в пределах шести-восьми футов от них — чтобы слышать, как они шепчутся судье, почему мне не следует позволять отвечать на патентный вопрос. Мой адвокат возразил: «Это очень важный вопрос». Судья сказал: «Он может ответить».

Когда все заняли свои места, мой адвокат снова задал мне вопрос.

Я сказал: «Да, пытались купить».

«Сколько они хотели заплатить вам за этот слиток на 10 000 долларов?»

— Двадцать пять долларов, — сказал я.

Мой адвокат сказал: «Двадцать пять долларов?» Он бросил растерянный взгляд на судью и присяжных. Жюри посмотрело на нас. Судья посмотрел на нас. Джим сказал: «Это довольно небольшая сумма — это десятичная точка ноль-ноль с чем-то процентов роялти!»

Я сказал: «Да, это так».

Он сказал: «Это было приемлемое предложение?»

«№.

«Ну, а потом что случилось?»

Я сказал: «Я сделал им встречное предложение за 100 долларов».

Он сказал: «Сто долларов за десятитысячный слиток; это все еще довольно небольшой гонорар».

Он спросил: «Что случилось потом?»

«Ну, — сказал я, — я всегда говорил, что в этот день встретились два дурака». (Не говоря уже о том, что это был День дурака.) Все оживились. Я объяснил: «Я был бы дураком, если бы взял сто долларов, и они были бы дураками, если бы не дали мне их». Присяжные, даже судья — весь зал суда — взорвались хохотом.Судья стукнул молоточком и сказал: «Приказ в суде!» Когда все успокоилось, он сказал: «Поскольку сейчас четыре часа, мы прервемся на день и снова соберемся завтра утром в девять часов».

К тому времени у John Deere явно было достаточно. В тот вечер адвокаты Дира были более чем счастливы завершить урегулирование. Детали этого окончательного урегулирования были засекречены, но это позволило им обжаловать вердикт о признании их патентов недействительными. Мы в основном устроились, и битва была выиграна.Патентный процесс Deere против Kinze длился почти месяц, за это время мы смогли доказать, что все пять патентов John Deere недействительны. Либо они были в прежнем использовании, либо истек срок давности, либо Дир не сообщил Патентному ведомству все факты. Единственная проблема заключалась в том, что Deere подавал апелляцию в Верховный суд Соединенных Штатов, поэтому потребовались деньги, ресурсы и время, чтобы победить Deere пять раз за семь лет, прежде чем мы наконец избавились от него.

После суда, с продолжающимися апелляциями, многие люди, многие дилеры были введены в заблуждение, думая, что John Deere выиграл.Фактически, он проиграл это дело. Но это было позади, и с тех пор мы производим собственные высевающие секции и продолжаем совершенствовать и создавать лучшие модели высевающих секций и сеялок.

---

«Это был ключевой момент для нашей компании — мы были прижаты к стене и все было на кону — поэтому у нас не было другого выбора, кроме как двигаться вперед…»

---

Джим Хилл сказал мне после урегулирования: «Это войдет в историю как колоссальная ошибка в сельскохозяйственной отрасли.Дир использовал около 20 адвокатов. Основываясь на том факте, что у Кинзе было два адвоката и он потратил 650 000 долларов, можно с уверенностью предположить, что они потратили в 10 раз больше этой суммы на своих 20 адвокатов, состоящих из штатных юристов и именитых юридических фирм, которые работали недешево. .

Только исходя из гонорара адвоката, Дир должен был принять мое предложение на 100 долларов. Они потеряли не только продажи сеялок, но и продажи высевающих секций. Если бы Kinze не был загнан в угол, мы бы не обнаружили возможности изготовления высевающей секции, потому что до этого мы не занимались производством такого точного типа.

Примерно через год после суда местная жительница Сидар-Рапидс сказала нам, что она не была удивлена, когда Дир проиграла дело, потому что она участвовала в имитационном суде присяжных, который Дир провела до начала реального суда. Компания Deere хотела узнать, каковы ее шансы выиграть это дело с присяжными из района Сидар-Рапидс, поэтому она наняла адвокатов для представления обеих сторон дела, чтобы попытаться предсказать фактический исход дела. Интересно, что женщина сказала, что Дир проиграл во время инсценированного судебного процесса, и присяжные вынесли решение в пользу Кинза.Эти мнимые присяжные поклялись хранить тайну, поэтому до суда это не стало достоянием общественности.

После большой битвы с John Deere были другие битвы, потому что наши конкуренты хотели, чтобы мы ушли из бизнеса сеялок. В 2009 году CNH подала в суд на Kinze из-за патентов на вакуумметр. Иск был передан в суд в феврале 2011 года, и Кинз доказал, что он не нарушал ни один из патентов CNH. Кроме того, нам удалось дискредитировать многие ключевые патентные претензии, которые сделали некоторые патенты CNH недействительными.

В ходе судебного разбирательства с John Deere мы узнали цену настойчивости. Нам очень повезло, и мы были благословлены тем, что так много людей помогали нам с доказательствами, и бесчисленное множество других друзей и родственников молились за нашу компанию на протяжении всего судебного процесса и в последующие годы апелляций. Это был поворотный момент для нашей компании — мы стояли спиной к стене и все было на кону — поэтому у нас не было другого выбора, кроме как двигаться вперед.

Кукурузная сеялка на тракторе «Сделай сам» — зернистость

Домашние инструменты &nbsp/&nbsp Машины &nbsp/&nbsp Самодельная навесная кукурузная сеялка на тракторе

Фото предоставлено ФЕРМ-ШОУ

Люк использовал самодельную сеялку, чтобы посадить несколько партий сладкой кукурузы в течение трех-четырех недель.

Прошлой весной 9-летний Люк Ауэр из Бродвью, штат Монтана, решил немного заработать на выращивании сладкой кукурузы.

Чтобы упростить посадку, он, его отец Митч и дедушка Лес соорудили 3-точечную однорядную кукурузную сеялку с сиденьем оператора, используя детали, которые они спасли от старой кукурузной сеялки Deere 7100. Они тянули его за своим 100-сильным тягачом New Holland.

Они сняли с сеялки одну из высевающих секций и сняли дозирующий привод и семенной ящик, оставив нетронутыми дисковые сошники, копирующие колеса и заделывающие колеса.Затем они использовали коробчатую трубку для изготовления 3-точечного монтажного кронштейна и приварили его к переднему концу высевающей секции. Они установили сиденье и ремень безопасности от универсального трактора вместо семенного ящика и установили воронку, прикрепленную к семяпроводу, перед сиденьем и чуть выше дисковых сошников.

«Это был забавный проект, — говорит Митч. «Мы построили его, потому что в хозяйстве используем только крупногабаритное оборудование и у нас больше нет кукурузной сеялки. Люк использовал устройство для посадки нескольких партий сладкой кукурузы в течение трех-четырех недель.Он сажал от 200 до 400 семян каждый раз и сбрасывал по 50 семян в каждом ряду».

---

Перепечатано с разрешения Журнал FARM SHOW , www.FarmShow.com .

Опубликовано 9 октября 2017 г.

РОДСТВЕННЫЕ СТАТЬИ

Лучшие самодельные тропы состоят из гравия, опорных конструкций и средств, препятствующих росту сорняков.Эти соображения сделают для больших троп сельской собственности.

Прочитайте о том, как один современный фермер следит за своим оборудованием. При поддержке Техно.

Стартап по производству электромобилей Rivian Motors строит парк грузовиков для доставки для Amazon.Фото Рона Фрейзера Несмотря на колебания рынка из-за пандемии COVID-19 в 2020 году, пикап Ford F-серии по-прежнему разошелся тиражом 787 422 единицы и оставался самым продаваемым автомобилем в США 39-й год подряд. Если […]

Copyright 2022, Все права защищены | Ogden Publications, Inc.

3 веские причины никогда не использовать культиватор в своем саду!

Вопреки распространенному мнению, вы можете и будете иметь лучший сад, даже не имея и не используя мотокультиватор.На самом деле, в конечном итоге вы сэкономите время, у вас будет меньше сорняков, лучшая почва и, ну, этот список можно продолжать и продолжать!

Моя семья и друзья постоянно шутят о том, что я не люблю культиватор. Не то чтобы я имел что-то личное против машины.

Роторный культиватор отлично подходит для определенных задач. Идеально подходит для создания гладкой почвы для посадки травы. И да, это, безусловно, может быть полезно при создании вашего первого садового участка из покрытого травой участка.

Но помимо этого, культиватор действительно приносит в саду больше вреда, чем пользы. И, надеюсь, сегодняшняя статья сможет пролить свет на то, как именно и почему.

Более того, он может показать, как садоводство без него может привести к тому, что больше половины вашей обычной садовой работы исчезнет.

Обработка большого садового участка может потребовать много работы. И, к сожалению, создать еще больше работы для вас в будущем!

Мы занимаемся садоводством без использования ротокультиваторов (см. «Создание сада с нулевой обработкой с легкостью») уже 11 лет.А преимущества, помимо очевидного меньшего количества сорняков и работы, просто сногсшибательны. Итак, давайте теперь посмотрим, почему именно этот культиватор должен держаться подальше от вашего сада!

3 веские причины никогда не использовать культиватор в своем саду

#1 Экономия времени

Без Мотокультиватор – Почему никогда не следует использовать фрезу в саду

Наиболее распространенное заблуждение о культиваторе заключается в том, что он экономит время. Это просто не может быть дальше от истины.

На самом деле, вы можете сэкономить огромное количество денег, времени и садовых работ, если приобретете , а не . Всякий раз, когда я вижу большой участок вспаханного сада с голой землей, все, о чем я могу думать, это сколько труда ушло на обработку всего этого участка.

Вспахивать, перепахивать. Затем снова вспахивайте его, чтобы вытащить куски почвы, чтобы вы могли сгребать ее, а затем рыхлить для посадки. И это, конечно, если вы сможете сделать это между дождями. Или, если почва даже достаточно сухая для обработки.

В саду с нулевой обработкой мульча заменяет постоянную обработку почвы. И даже лучше, исключает постоянную прополку!

Многие вспаханные сады задерживаются весной из-за слишком влажной почвы. И если вы совершите ошибку, вспахав почву во влажном состоянии, эти большие куски почвы могут привести к катастрофе.

Пример культиватора

Но настоящая проблема заключается в том, чтобы снова и снова возделывать это большое пространство. В качестве примера я возьму наш сад на ферме.Наш фактический размер садового участка составляет 40 футов на 60 футов, что для большинства из них было бы типичным садом среднего и большого размера.

Если бы мы несколько раз обработали весь наш сад, чтобы получить ровную почву, даже с помощью большого культиватора, это заняло бы несколько часов. И нам все равно придется ее разгребать, а потом нарезать наши ряды для междурядья и посадки. Это было бы длинное, изматывающее мероприятие на весь день, если бы не двухдневное мероприятие!

Затем, когда сад посажен, работа продолжается. Для традиционно вспаханного сада это означает, что культиватор нужно запускать раз в неделю или две (для некоторых даже чаще) между всеми рядами, чтобы не допустить сорняков.И, конечно же, рыхлить все, что не получится с помощью культиватора.

Работы много, и кажется, что она никогда не закончится! Но при нулевой обработке почвы с использованием мульчи вам никогда не придется обрабатывать весь сад. Прогулочные зоны просто навсегда замульчированы. Это мгновенно уменьшает пространство, в котором вы работаете, на 75%. (См.: Как использовать садовую мульчу, чтобы навсегда остановить рост сорняков)

Многократное использование культиватора в рядах не только вызывает рост сорняков, но и начинает разрушать структуру почвы.Это бесконечная рутинная работа, которую можно устранить с помощью нулевой обработки почвы.

Наши пространства для посадки и корневой зоны занимают менее 25% нашего сада, а остальная часть предназначена для прогулочных рядов между растениями. Более того, пространство всегда можно использовать, даже после сильных весенних дождей. И никогда не нужно обрабатывать землю в сезон. Это действительно то, с чего все началось с приподнятых рядов, и действительно ли это когда-либо экономит время!

Но когда дело доходит до реальной экономии времени, все идет к следующему пункту – уничтожению сорняков, НИКОГДА не используя эту фрезу!

#2 Мотокультиватор, машина для посадки сорняков –

Почему никогда не следует использовать культиватор в саду

Если вы устали пропалывать свой сад из года в год, а проблема только усугубляется, возможно, проблема заключается именно в мотокультиваторе.

Обработка почвы вызывает больше проблем с сорняками, чем когда-либо помогает устранить. Каждый раз, когда в почве происходит вспашка, тысячи семян сорняков, лежащих на поверхности почвы, забиваются в почву.

И начинается порочный круг вспахивания и повторного вспашки для уничтожения следующей партии. Просто не используя этот культиватор и не нарушая почву, вы со временем устраните почти все свои проблемы с прополкой.

При каждом повороте этих зубьев семена сорняков и семенные головки сорняков снова сажаются под землю.Мотокультиватор на самом деле является одной из лучших машин для посадки сорняков!

Верно, работая меньше, можно получить еще меньше сорняков! Просто используя мульчу вместо обработки почвы, семена сорняков никогда не попадут в землю.

И с каждым последующим годом сорняки и работа становятся все менее проблематичными для садоводства с нулевой обработкой почвы. Трудно поверить, но теперь мы тратим менее 15 минут в неделю в нашем саду 40 х 60, беспокоясь о сорняках или прополке. И с каждым годом их становится все меньше и меньше.

Теперь перейдем к пункту №3 – почему вспашка на самом деле вредит вашей почве.

№3 Обработка почвы разрушает структуру почвы —

Почему никогда не следует использовать культиватор в саду

В дополнение к возникновению всех этих сорняков, вспашка также играет роль в разрушении структуры почвы. Здоровым растениям нужна здоровая почва. И хотите верьте, хотите нет, но вспашка, особенно чрезмерная вспашка, почти уничтожает большую почву.

Многие считают, что рыхлая, мелкая, фрагментированная почва, оставшаяся после 15 проходов фрезой, — это хорошо.На самом деле это наносит ущерб вашей почве, а также долгосрочному здоровью и продуктивности ваших растений.

Когда пальцы культиватора вспахивают почву, естественное состояние структуры почвы нарушается. Ненарушенная почва живая и наполнена органическим веществом. Он наполнен бактериями, питательными веществами и миллионами микроорганизмов, которые усердно работают, чтобы дать жизнь почве.

Ознакомьтесь с нашим последним садовым подкастом:

Кроме того, черви и другие наземные жители проделывают каналы, прогрызая почву.Эти каналы помогают доставлять кислород и воду в землю под землей, облегчая растениям поиск питательных веществ, необходимых им для процветания. Оставшись один, он полон жизни.

Но как только зубья входят в почву, эта природная гармония нарушается. Хуже того, оставшаяся рыхлая почва легко уплотняется и может задушить корни.

Проблема со сжатым грунтом

А по мере уплотнения почвы каналы и воздушные карманы исчезают.В свою очередь, это затрудняет получение корнями овощных растений необходимых им питательных веществ. Результатом является неэффективный сад с почвой, которая не может удерживать или доставлять питательные вещества.

И все это хождение за румпелем создает свои проблемы и для вашего сада. Во время ходьбы вы уплотняете только что вспаханную почву, еще плотнее прижимая землю к корням ваших овощных растений.
