Стойка для прожектора своими руками

Всем доброго времени суток. Захотелось мне как-то изготовить прожектор для работ по хозяйству, в тёмных углах и в тёмное время суток. Вариантов в интернете масса, но исходил из своих возможностей и пожеланий. Тормозного диска для основания у меня не было и конструкция делалась их имеющихся в наличии кусков проф.трубы 20х20 и 25х25.
Получилась очень хорошая и устойчивая конструкция. Размер по основанию 30см. В сложенном виде высота около 1 метра, а в выдвинутом примерно 1,8 метра. Катушка для провода сделана из катушки для сварочной проволоки. Розетка советская для внутренней установки, закрепилась маленькими винтами в распределительной коробке, в которую врезан выключатель прожектора, чтобы при необходимости стойку использовать как удлинитель. Кто-то скажет, что внизу слишком много лишнего металла, но он даёт массу, а вместе с ней и устойчивость.









Все элементы были под рукой. Покупал только светодиод, распред.коробку и провод.
Радость от вещи, сделанной своими руками — бесценна.
Сейчас строю металлический гараж, порой после работы, да и темнеет сейчас рано. Прожектор используется постоянно.

©


Делаем своими руками стойку для прожектора


Нередко, для каких либо работ на улице или даже для хорошего освещения видеосъемки требуется качественное освещение, которое не нужно держать в руках и которое будет светить сверху, а ну откуда-то сбоку. Для того, чтобы получить необходимый результат нужна специальная стойка.

Если вам необходима подобная стойка, но вы не знаете каким образом ее можно сделать - смотрите видео. В нем показан пример создания треноги.

Для создания деревянной треноги мы будем использовать:
- деревянные бруски;
- клей;
- гвозди;
- скобы;
- саморезы;
- телескопические ручки;
- пила;
- наждачная бумага.


В качестве стоек штативов можно использовать телескопические ручки для малярных валиков, длина которых равна метр. Раскладываются они до двух метров в высоту. Однако возник вопрос как их установить.


Одним из самых первых решений было сделать крестовину, в которую бы устанавливались эти ручки. А фиксировались там при помощи двух струбцин. Но этот вариант оказался не очень удобным, крестовина шаталась и хотелось иметь более устойчивую конструкцию. Именно поэтому мы отдали предпочтение варианту треноги.

Вся конструкция собирается на клею и гвоздях.


Для создания треноги необходимо взять деревянный брусок, который распиливается на три равные части. Каждая из них будет отдельной ногой треноги. Обрабатываем каждую ножку, убирая все неровности и шероховатости. Для большей устойчивости на конце каждой выстругиваем наподобие небольшого «каблука». А с другой стороны каждой ноги делаем небольшой срез примерно в 30°.

Теперь собираем конструкцию, складывая три ноги таким образом, чтобы предполагаемый круг был разделен ими на три равные части. Фиксируем между собой клеем и гвоздями, можно скобами. Очень важно забить скобу в конструкцию таким образом, чтобы потом при работе в нее не попал саморез. После того как конструкция закреплена дополнительно стягиваем ее саморезами.

Ждем пока высохнет клей и после этого зачищаем соединение.


Устанавливаем три держателя, концы которых вырезаны из сантехнической трубы и предназначены для того, чтобы стойка крепко держалась в них.

Держатели крепим при помощи клея и скоб. При установке стойки, на ее основание одевается кольцо, которое потом опускается на держатели сжимая их концы и фиксируя стойку.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать штатив для прожектора в домашнюю фотостудию

Каждому мастеру на Ярмарке вне зависимости от вида творчества приходится брать в руки фотоаппарат и снимать свои изделия. При фотосъемке правильно освещенный предмет — это уже половина успеха. Хорошо, если есть возможность фотографировать в солнечный день или хотя бы вообще в день, а не ночью.

В идеале нужно хотя бы три источника. При параметрах моих изделий я довольно удобно располагаюсь на полу с фоном. Одна проблема — не хватало верхнего света. Покупать для этого студийное оборудование показалось лишним, в результате нескольких часов работы мужа у меня теперь есть такое приспособление.

Финансово получилось супер экономно — на саму стойку потратили около 300 р на все до мелочи. Ну и плюс сам прожектор за 235 р. Два таких у меня уже было. В совокупности они дают нужный свет.

Работать будем по чертежам — все серьезно!

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 1

Итак, что нам понадобится:

Материалы: все описаны на чертеже

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 2

Инструменты:

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 3

— дрель, сверло, электрический напильник, лобзик, отвертка, шило, штангенциркуль, рулетка.

1. Из бруса напиливаем нужные части — на чертеже даны все размеры. Нам нужны три ножки, стойка, поперечная балка и короткий брусок для крепления светильника.

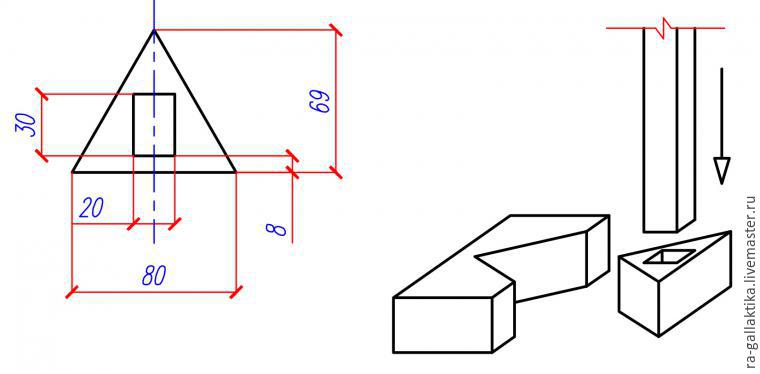

2. На бруске делаем разметку по чертежу и с помощью лобзика выпиливаем вот такую штуку с прямоугольным отверстием посередине. Это будет основа, к которой все крепится.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 4

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 5

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 6

Получаются такие части:

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 7

3. В отверстие вставляем стойку нашего штатива:

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 8

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 9

4. Затем к полученной конструкции при помощи дрели и шпилек прикручиваем три ножки.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 10

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 11

5. К вертикальной основе перпендикулярно прикручиваем поперечный брусок. На разной высоте сделали три отверстия — при необходимости можно будет прикрутить этот брусок выше или ниже.

6. Ну и на конце этого бруска закрепляем последнюю деталь, в торце которой прикручиваем светильник.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 12

Теперь остались детали — разобрать конструкцию, все отшлифовать и покрыть морилкой, лаком или еще чем. Морилка оказалась уж очень некачественной, поэтому решили оставить как есть.

Дальше работа электрика — собрать все провода в единое целое, подключить, вывести к каждому светильнику отдельный выключатель. Лучше эту часть доверить человеку, хорошо знакомому с электричеством, поэтому подробного описания не даю.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 13

На горизонтальном бруске крепим крючки для провода — чтоб не болтался и не попадал в кадр.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 14

Вышло у нас вот такое подобие штатива — подставка, держатель… как ни назови — свою функцию выполняет на отлично, затрат минимум, пользы максимум.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 15

Разбирается и собирается просто, места для хранения занимает немного. Осталось пошить для него чехол.

Возможно, кому-нибудь пригодится.

P.S. Чтоб ножки стояли устойчивее, уже в конце доработали конструкцию такими упорами.

Как сделать штатив для прожектора в домашнюю фотостудию, фото № 16

Самодельная стойка для прожектора из полипропиленовых труб » Полезные самоделки



Прикупил 2 прожектора на 20 вват каждый+провода, выключатель с розеткой и решил по быстрому смастерить так сказать телескопическую стойку с двумя прожекторами!





В качестве телескопической стойки взял полипропиленовую трубу. Диаметром 40,32 и 20! В 40 трубу отлично вставляется 32, и 20 в 32 соответственно! Просверлил ряд отверстий. Куда будут вставляться болты тоесть стопора! Чтобы регулировать высоту!





В качестве крестовины я взял доску 40мм на 120мм! Крестовина получилась 60см на 60см. Грамозко зато устойчиво! Поверьте пробывал делать меньше, на длине 2,80м не устойчиво! Прожектора перевешивают!





Коронкой высверлил отверстие глубиной 5см, и вставил туда 40 трубу!





Вот что в итоге получилось! Не очень красиво! Зато надежно!)





На самый вверх где должны крепится прожектора! Прикрепил крепления от велосипедного замка(завалялось))) Чтобы можно было их крутить по кругу!





Вот примерно так выглядит верхняя планка! Где непосредственно далее закреплю прожекторы!





На крестовину прикрутил розетку с выключателем!





Закрепил осветительные приборы.





Вуаля!!! Вот, что в итоге получилось! Регулировка по высоте от 1 метра до 2,80. Пока не решил куда провод девать)))пока на изоленте) По свету пока не могу сказать насколько это хорошо! Тесты покажут стоило ли так заморочится или нет!





Автор: https://vk.com/id180406782 Владимир Cабанов
