Печка капельница на отработке своими руками: Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Чертеж печи на отработке

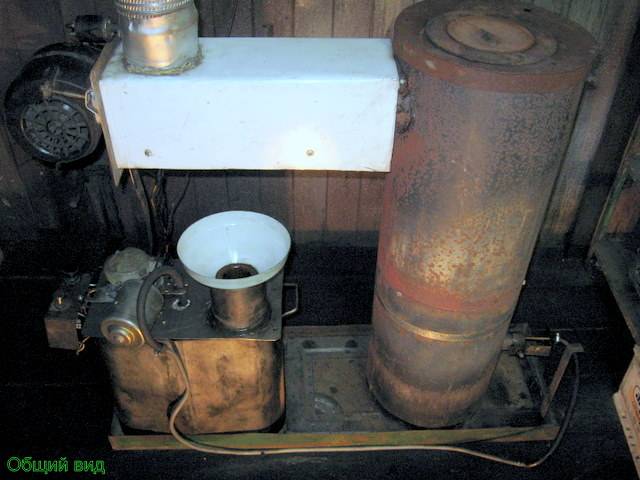

Если Вы хотите экономно и эффективно обогреть свой гараж, дачу, теплицу, мастерскую, цех или любое другое помещение. Если у Вас есть желание предложить простой и надежный обогреватель, да еще и на самом дешевом, а то и бесплатном топливе, своим землякам? И при этом получать от них искреннюю благодарность, причем не обязательно устную, но и в виде достойной суммы в местной валюте.

Скачать бесплатно Видео работы печки на отработке
Скачайте видео печи на отработке и посмотрите печку на отработке в работе.

Дополнительно к печке: Буквой В. (рис.2) обозначен приваренный уголок, арматура или трубка для устойчивости.
Отодвигающуюся крышку для подачи воздуха и для залива масла – узел А. на рис.2 прикручиваем или приклепываем к корпусу – она должна легко поворачиваться в сторону и открывать-закрывать отверстие для подачи воздуха и залива масла. Регулировка этого отверстия позволяет регулировать мощность горения и расход топлива.

Верхняя часть 1 и нижняя 2 надеваются друг на друга без зазора, потом устанавливаете дымоход. Дымоход можно протянуть под наклоном по помещению и вывести на высоте более 4 метров вертикально (в смысле выхлоп должен быть вертикальным в избежания задува ветра в трубу)

Разжигают обычно так: заливают несколько литров масла, сверху заливают печное топливо (грамм 100) и вкладывают бумагу или тряпку, смоченную печным топливом или маслом и поджигают… Масло доливают периодически мелкими партиями.

С – самое горячее место печки, возможно за год непрерывной работы может прогореть. Обычно на этой платформе (С) греют воду, жарят продукты… Можно поставить обдув – эл.вентилятор, который будет обдувать верхний бачок (С) и повысит КПД печки, только ставить на безопасном расстоянии – во время работы печки верхний бачок раскаляется до красна… Верхнюю крышку С. желательно сделать из более толстой стали. Нижнюю кастрюлю 2.(для масла) можно сделать из стали толщиной 3мм. Когда свариваете нижнюю кастрюлю – проверяйте на течь водой, проварите хорошо, чтобы избежать подтеков масла.

Покрасить можно смесью силикатного клея (жидкого стекла) и алюминиевой пудры – путем экспериментов добьетесь желаемой покраски, немного добавте мела в краску – повысится стойкость краски. Я беру литровую банку и наливаю поллитра стекла, затем засыпаю грамм 200 пудры, грамм 20 мела, закрываю крышкой и тщательно стряхиваю (размешиваю) – потом крашу кисточкой готовые печки (такого кол-ва свободно хватает на три печки). Можно эксперементировать с размерами – смысл буржуйки в том, что пары кипящего масла догарают в трубе с отверстиями. Приблизительно эти отверстия должны быть диаметром около 10% от диаметра трубы. Высота (длина) этой трубы – 350-400мм или в четыре раза больше диаметра трубы. При экспериментах некотрые варианты могут коптеть (из дымохода сверху) – путем регулировки подачи воздуха я «убирал копоть», может появиться копоть, если масло смешано с саляркой – так же путем регулировки подачи воздуха убирается.

Какой должна быть печь
для дачи, как сделать ее
идеальной во всех планах?


Как сделать печь на отработке капельного типа своими руками

Чтобы в зимнее время работать в гараже или холодной мастерской было комфортнее, владельцу необходимо задуматься об энергоносителе, который сможет давать тепло и при этом будет достаточно экономичным и простым в использовании. Таким отопительным прибором может стать печь капельного типа, для функционирования которой подойдет обычное отработанное масло. Сконструировать печь на отработке капельного типа своими руками не составит большого труда, главное — подготовить нужные материалы и знать технологию.

Отличия и особенности

Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

  • За один час расходуется не более 1,5л топлива
  • В масло может добавляться антифриз или вода
  • Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
  • Для принудительного наддува воздуха нет особых требований к высоте дымохода
  • Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

Как сделать самостоятельно

Что понадобится

Для того чтобы сделать печь ,можно использовать практически любой материал: подойдет как листовое железо, так и газовый баллон, можно также использовать старую металлическую бочку или трубу диаметром 200мм. Главное, чтобы толщина стенок была не менее 3-5мм, иначе при топке корпус может повести.

Надежнее всего использовать газовый баллон, у него довольно прочный корпус, выдерживающий высокое давление и температуру.

Материалы для конструкции
  • Газовый баллон. Подойдет 50-ти литровый, использованный, но с целым корпусом, без повреждений и деформаций.
  • Стальная труба диаметром 100мм, стенка должна быть минимум 3,5мм толщиной. Ее потребуется минимум 2м, так как она пойдет на производство корпуса теплообменника, горелки и дымохода.
  • Металлический равнополочный уголок 50мм, длина которого чуть больше метра — он будет использоваться для изготовления подставки, ручек и других мелких элементов.
  • Стальной лист толщиной 4мм. Потребуется примерно 0,5кв. м для изготовления заглушек поддона и дна верхнего отсека.
  • Чугунный автомобильный диск, который будет вставляться в баллон, поэтому должен быть соответствующего диаметра.
  • Стандартный баллон от фреона. У использованного должен функционировать игольчатый вентиль — для эксплуатации в качестве резервуара топливного запаса.
  • Шлаг с диаметром, позволяющим надеть его на трубу 1⁄2 дюйма, будет использоваться для топливной подачи.
  • Хомуты.
  • Металлическая водопроводная труба 0,5 м для подачи отработки внутрь печи.
  • Сантехнический полудюймовый вентиль.
  • Дверные петли и задвижка для топочной дверцы.

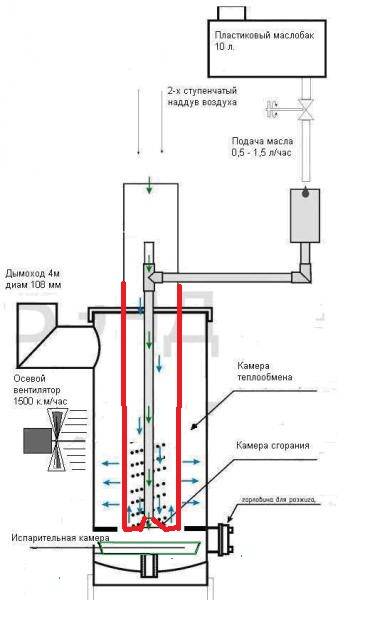

Схема работы капельной печи

Собираем печь

Предварительная подготовка

Чтобы удалить содержащийся в использованном баллоне газовый конденсат, необходимо за несколько дней до сборки печи снять с баллона редуктор и вентиль, оставив будущий корпус на свежем воздухе до момента монтажа.

Следующим шагом будет формирование отверстия в дне баллона. Предварительно сверло смачивается в масле, что помогает избежать искр при сверлении. Начинать процедуру лучше со сверлом меньшего диаметра и постепенно переходить к большему, потому что металл баллона достаточно сложно поддается обработке. В конечном итоге отверстие должно получиться диаметром около 15мм.

В подготовленный баллон необходимо залить воду на сутки и после этого слить её. Процедуру лучше производить подальше от дома, так как у конденсата очень неприятный запах. Чтобы промыть баллон тщательней, можно проделать то же самое еще раз.

Корпус

В баллоне прорезаются два отверстия. Верхнее — для камеры сгорания с теплообменником. Нужно использовать около 2/3 части всего корпуса, объем проема должен позволять размещать в печи дрова, пеллеты и другие виды твердого топлива. Нижний проем будет использоваться для горелки и поддона.

Ширина проемов должна быть примерно в четверть окружности баллона, от кольцевых выступов проемы должны быть расположены примерно на расстоянии в 30мм.

Для формирования отверстий используется болгарка, срезы сразу лучше делать ровными, так как обрезанные куски металла впоследствии можно будет использовать в качестве дверок.

После того, как проемы готовы, нужно еще раз промыть водой под напором из шланга баллон внутри, чтобы окончательно удалить остатки конденсата.

Для разделения отсеков, внутри нужно использовать металлическую вставку по размеру баллона, вырезанную из листового металла. Это и будет дном камеры сгорания масляных паров. В элементе также нужно просверлить два отверстия диаметром около 4мм. Они должны быть расположены противоположно друг другу на одной линии, поближе к краям. При установке дна камеры на место в печи, отверстия должны находиться на одинаковом расстоянии от дверцы. В будущем они будут выводить конденсат из печи, что поможет избежать коррозии.

Горелка

Формируется из металлической трубы, в которой сверлятся многочисленные отверстия диаметром в 10мм в произвольном порядке для обеспечения свободной циркуляции воздуха. Длина трубы — 20см, диаметр 100мм. Отверстия сверлятся примерно до середины всей длины горелки.

После того, как отверстия сделаны, нужно тщательно зачистить внутреннюю часть трубы, чтобы не осталось заусенцев, в которых может собираться сажа и копоть в процессе эксплуатации печи.

Далее горелка устанавливается в дно верхней камеры, а стык проваривается сварочным аппаратом. Готовую деталь следует установить на постоянное место — в корпус печи между отсеками. Перфорированная часть должна располагаться внизу для свободного подсоса воздуха.

Схема работы и устройства печи

Поддон для отработки

Образует дно нижней камеры, делается из чугунного тормозного диска. Он обладает высокой жаропрочностью и масло, попадая внутрь печи, будет быстро нагреваться и испаряться. Диск должен быть невентилируемый, по размеру подходящий к внутреннему диаметру корпуса.

Дно нужно установить в нижнем отсеке, после чего сверху монтируется крышка с проемом для воздуха и вторая часть горелки. Проем должен быть довольно большим, чтобы масло могло беспрепятственно попадать в поддон.

Для стыковки всех частей горелки и для удобства чистки устройства в будущем нужно сделать еще один элемент — муфту. Она вырезается из разрезанной вдоль и слегка разогнутой трубы диаметром 100мм.

Подача масла

Масляная отработка будет поступать через водопроводную трубу, которая вваривается в корпус. Обрезать её необходимо так, чтобы топливо точно попадало в поддон. Снаружи устанавливается шланг и вентиль для аварийного остановки подачи топлива.

Для дымохода металлическую трубу нужно вварить в центре верхушки баллона.

Теплообменник

В данном варианте печи его наличие необязательно. Для небольшого гаража или мастерской будет достаточно тепла, которое исходит от стенок, но чтобы повысить эффективность аппарата, в верхней камере можно добавить воздушный или водяной теплообменник.

Его можно сделать из отрезка металлической трубы диаметром 100мм. Длина должна позволять детали выходить за пределы корпуса примерно на 15-20 см с двух сторон. В самом корпусе нужно проделать отверстия под трубу с противоположных сторон и закрепить её сваркой.

Внутрь трубы нужно установить завихритель, который будет ускорять воздушные потоки и улучшит теплосъем. Для изготовления используются уголок или стальная полоса с отогнутыми лопастями. Также нужно сделать воздуховоды — можно использовать неутепленную трубу дымохода и соответствующие угловые детали. В воздуховод с одной стороны врезается канальный вентилятор, а включается он в сеть или через термореле.

Дверцы

Двери для обоих отсеков имеют отличия. При монтаже верхней двери внимание нужно уделить установке упорных пластин в проеме для обеспечения лучшей герметичности. Также для большей надежности в ней нужно предусмотреть крепкий замок. При нагревании корпус слегка поведет и важно, чтобы дверь оставалась закрытой. В нижней дверце нужно просверлить отверстие для свободной циркуляции воздуха.

Чтобы устройство было легче обслуживать, а уход тепла был минимальным, желательно сделать металлическую подставку внизу всей конструкции.

Розжиг и чистка готового устройства

Холодная печь-капельница на отработке разжигается достаточно сложно. Чтобы пары масла начали гореть, топливо должно быть хорошо разогретым, а для этого лучше на первых этапах использовать другие горючие жидкости, — бензин или спирт. Они наливаются тонким слоем поверх отработки и поджигаются.

После того, как верх масла достаточно прогреется и начнется испарение, нужно открыть вентиль на шланге подачи топлива и настроить его поступление в печь.

Уход за устройством обеспечивается своевременной чисткой. Для этого используются металлические ерши или гравий. Он засыпается в дымоход и по мере прохождения отбивает сажу, которая осыпается вниз топки. После этого достаточно открыть дверцу и вымести шлак наружу щеткой. Желательно дополнительно вынуть поддон и хорошо его прочистить от остатков загрязнений.

Если использовать капельную печь правильно и обеспечивать чистку вовремя, то устройство прослужит долгие годы, главное — соблюдать технику безопасности и не забывать выключать вентиль подачи топлива, когда помещение не используется.

Печь на жидком топливе своими руками

Печь для гаража своими руками

Для многих гараж – это нежилое помещение, куда на стоянку отправляют личный автомобиль, там же хранят запасные части к нему, различные жидкости, инструменты и много других полезных вещей. Зачастую в гараже обустраивают погреб для хранения разносолов и овощей, которые зимой так приятно видеть на столе. Но если гараж не отапливаемый, то можно столкнуться с промерзанием его стен, коррозией на автомобиле или невозможностью завести двигатель в мороз.

Температурная норма для гаражей – 5 градусов. Однако, для выполнения ремонтных или иных работ этого недостаточно. Более комфортная температура для продолжительного пребывания в гараже – 18-20 градусов. Отсюда вытекают требования к отопительному прибору :

  • — безопасность;
  • — возможность регулирования температуры;
  • — возможность быстрого монтажа печи и легкость обслуживания;
  • — дешевизна конструкции и используемого топлива;
  • — высокий КПД и теплоотдача;
  • — энергонезависимость, то есть перебои с водой/газом/электричеством не должны отражаться на работе нагревательных элементов.

Виды печей для гаража

Выбор печей велик. Каждую из печей дополнительно можно модернизировать, подбирая наилучший вариант.

Согласно используемого топлива печи делят на:

  • — электрические;
  • — газовые;
  • — твердотопливные;
  • — работающие на жидком топливе.

Конструкцию печей выполняют из кирпича, металла или сочетания этих материалов (железный кожух и топка из огнеупорного кирпича). Кирпичные печи обладают лучшей теплоотдачей, дольше остывают, прогреваются равномерней и безопасней металлических. Но занимают больше пространства. Если гараж маленький, сооружают металлические мобильные печи. Все конструкции требуют соблюдения правил безопасности и оснащения гаража противопожарными средствами (негорючий фундамент, изоляционные материалы на стенах и в месте прохождения трубы дымохода, экран — отражатель, хорошая вентиляция помещения).

Для печей, работающих на твердом топливе дополнительно необходимо обустраивать дровник или место для складирования угля/опилок/топливных брикетов.

Кирпичные печи

Такие печи работают на дровах, угле, опилках или брикетах.

Топливо недорогое, печи очень долговечные, а продукты сгорания можно использовать на огороде. Для любой кирпичной печи требуются. кирпич огнеупорный, глина печная и мелкий просеянный песок, цемент, емкости для замешивания раствора, лопата, инструменты для кладки и расшивки швов, болгарка, наждачная бумага и напильник, рулетка, уровень, отвесы, гидроизоляция, арматура, пластичная металлическая проволока, дверца для топки (зольника), задвижка на дымоход.

Глиняный раствор готовят заранее, кирпичи же непосредственно перед кладкой опускают в воду, чтобы они в процессе кладки не забирали лишнюю жидкость из глины.

Простейшая печь для гаража с прямоточными модулями

Печь небольших габаритов, кладка очень простая, без обрезки кирпичей и их перевязки. Недостатки: отсутствие колосниковой решетки усложняет чистку печи; тяга регулируется только величиной зазора открытой топочной дверцы.

Фундаментом послужит лист толстой стали, постеленный на напольное покрытие.

Перед работой необходимо подготовить глиняный раствор, просверлить в топочной дверце несколько отверстий для доступа кислорода, убедиться в горизонтальности поверхности, на которой будем производить кладку.

Первые два ряда кирпичей укладываем горизонтально. В третьем начинаем формировать стенки топки и устанавливаем дверцу. Ее крепим с помощью металлических пластин-креплений и проволоки, закрепляя ее на дверце и зажимая между кирпичными рядами.

С третьего по шестой ряды выкладываем камеру, куда будем закладывать дрова. Перекрываем дверцу, полностью закрепляя ее между кирпичей.

Важно! Каждый выложенный ряд проверяем на возможные перекосы. Для этого используем отвесы, рулетку и уровень. Нумерация рядов позволит не запутаться в процессе и не допустить ошибок.

Далее (ряд номер семь ) необходимо выложить кирпичи таким образом, чтобы осталось отверстие в центре величиной с один кирпич.

Важно! Если вы желаете, чтобы печь стала не только нагревать помещение, но и украсила его – между рядами кирпичной кладки, с внешней стороны, необходимо укладывать тонкие деревянные рейки одинаковой толщины. Это позволит сделать аккуратную расшивку. Рейки удаляем по мере «схватывания» раствора.

Восьмой ряд выкладываем кирпичи «плашмя», создавая своеобразное расширение.

В следующем (девятом) ряду вновь кладем кирпичи на ребро.

И вновь делаем сужение, производя укладку «плашмя» (десятый ряд ). В одиннадцатом ряду кладем кирпичи на ребро. При этом один кирпич необходимо установить поперек отверстия.

Последующие ряды выкладываем аналогично, повторяя чередование укладки кирпичей плашмя и «на ребро».

Чтобы подключить печь к дымовой трубе, необходимо произвести сужение дымохода, оставляя отверстие под металлическую трубу. Все щели и пустоты замазываем раствором печной глины и утепляем изоляционными материалами (минеральная вата).

Прежде, чем разводить в печи огонь и отапливать гараж, обязательно дожидаемся полного высыхания раствора. Проверяем тягу, сжигая в топке небольшое количество бумаги или ветоши.

В дополнение к печи обустраиваем дровницу, чтобы дрова и уголь были защищены от влаги, осадков и хищения. Дровницу можно сделать из изогнутых металлических прутьев, кожаной корзины, деревянных перекрытий и т.д.

Печь для гаража на жидком топливе

Под жидким топливом подразумевается масло (машинное, печное, и т.п.), дизельное топливо или «отработка» — продукты нефтяной переработки, образующиеся в процессе их эксплуатации. В каждом гараже накапливаются подобные продукты, которые не всегда правильно утилизируются. Часто автовладельцы летом копят их в канистрах, а зимой отапливают свой гараж.

Печь «на отработке» без форсунок и капельной подачи топлива можно сделать своими руками из использованного газового баллона толстостенной трубы (толщина металла 4-5 мм) или сварных листов металла. Для этого понадобится мастерство владения болгаркой и сварочным аппаратом и доступ к источнику электричества.

Печь «на отработке» состоит из четырех основных частей: нижняя камера, в которую производится заливка топлива; горелка в виде перфорированной трубы; верхняя нагревательная камера; дымоход и дымовая труба.

Нижнюю камеру делаем разборной (верхняя и нижняя части) и оснащаем отверстием для заливки «отработки». Это отверстие должно закрываться металлической крышкой, одновременно служащей для регулирования тяги.

Обе части камеры должны плотно и герметично вставляться друг в друга.

Эту часть печи можно выполнить, вырезая необходимые детали из листового металла и производя гибку или же используя трубу/газовый баллон. Толщина стали 4 мм. Ножками печи служат приваренные металлические уголки или другой профиль.

Для горелки используем трубу, в которой высверливаем около пятидесяти отверстий. Сваркой соединяем ее с верхней частью нижнего резервуара.

Верхний резервуар делаем из стали 6 мм. Технология аналогична с той разницей, что эта часть неразборная. Чтобы увеличить теплоотдачу можно приварить к конструкции набор маленьких металлических пластинок или арматуру.

Для отвода дыма привариваем короткий отрезок трубы (диаметр около 100-120 мм). К этому «стакану» будем хомутами подключать дымоход.

Сам дымоход монтируем наклонным, с углом 45 градусов. Длина дымовой трубы от верхней ее части до уровня пола – 4-7 метров.

Похожая, упрощенная модификация печи «на отработке»

  1. Используем толстостенные трубы. Из них вырезаем стенки для камеры с «отработкой». Дно и верхнюю часть камеры вырезаем из листового металла, сваркой соединяем его с ножками и стенками. Должен получиться разборный бак с отверстием для заливки топлива.
  2. Горелку делаем из трубы. Снизу и сверху отрезка делаем сужение. Для этого болгаркой/ножовкой по металлу производим вертикальные надрезы, подгибаем части трубы внутрь и свариваем их. Сверлом делаем отверстия по поверхности трубы. Через них будет поступать кислород, необходимый для горения паров масла.
  3. Подключаем печь к дымоходу и дымовой трубе.

Чтобы более быстро и равномерно прогреть помещение гаража, можно установить вентилятор и направить поток воздуха на работающую печь.

При эксплуатации необходимо соблюдать правила безопасности, проверять элементы на наличие дефектов и остерегаться попадания воды в топливо.

Поделиться в соц сетях:

Печь на жидком топливе или отработке своими руками

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

  • Простая и дешёвая в изготовлении конструкция.
  • Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
  • Печь изготовленная по правилам не коптит и почти не даёт гари.
  • Компактная и мобильная ввиду отсутствия монтажных работ.
  • Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.
  • Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
  • Присутствие запаха масла.
  • Характерное гудение печи.

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

Печи промышленного и кустарного изготовления

Конструкция печи

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

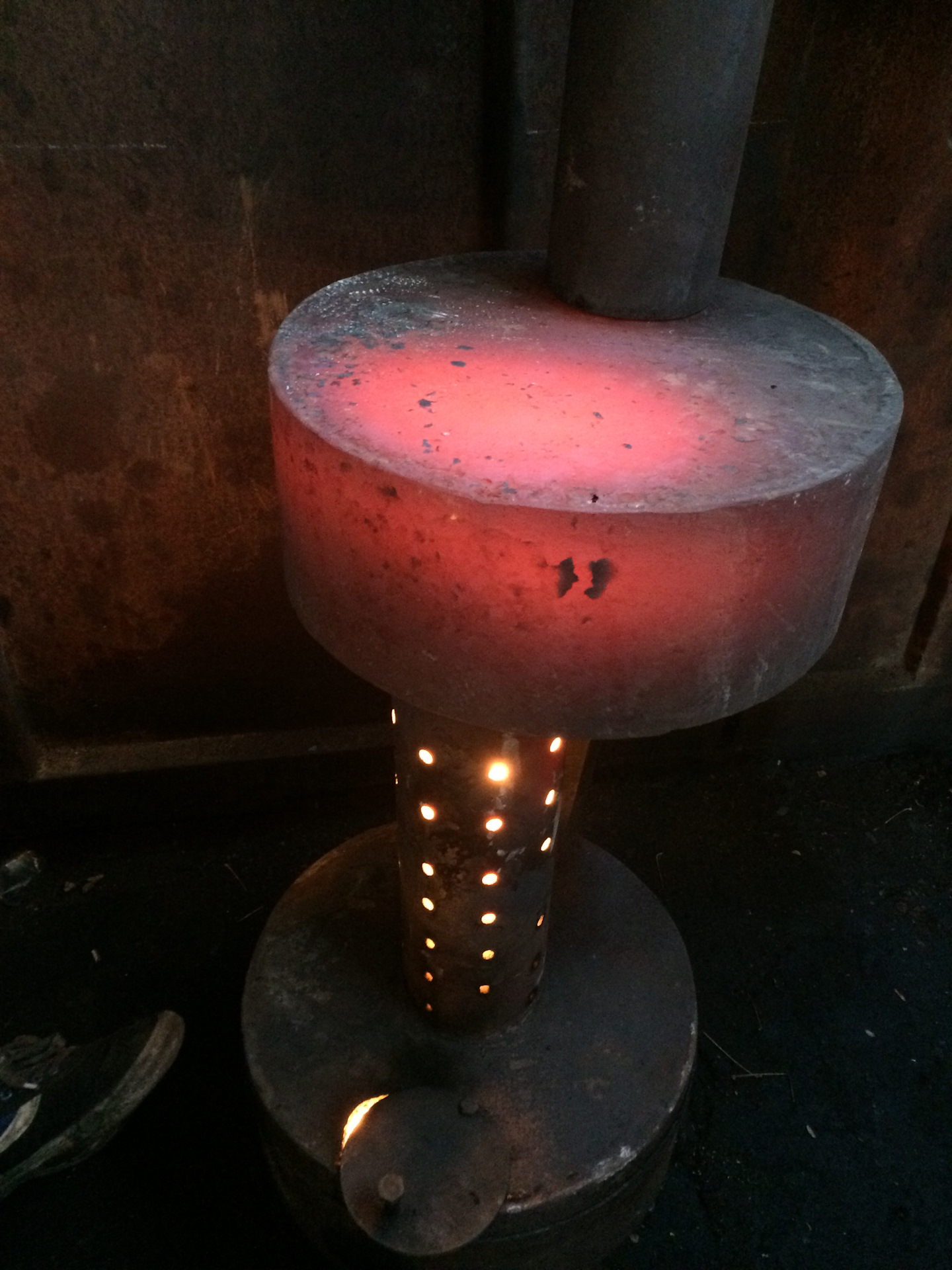

Устройство печи на отработке

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

Чертёж печи на отработке

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

  • Отрезки пропанового баллона (трубы) согласно чертежу.
  • Труба для камеры дожига. Размеры на чертеже.
  • Листовая сталь.
  • Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

  • Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
  • Болгарка с отрезным и зачистным кругами.
  • Дрель и сверло диаметром 9 мм.
  • Молоток, рулетка, карандаш или маркер.
  • Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Устройство теплового экрана на стенах

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

  1. Отрезаем куски труб согласно размерам из чертежа.
  2. Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

Заготовки для печки

  • После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.
  • Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.

    Бачок для топлива

    Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

    Крышка для бачка

  • Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.
  • Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.

    Приваривание верхней части печи

  • Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.

    Привариваем крышку положив её на верхнюю часть печи.

    Крышка на верхней части

    Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

    По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

    По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

    Чертёж второго варианта печи

    Хорошее видео по изготовлению и установке печки на отработке из листового металла

    Особенности эксплуатации печки на отработке

    Розжиг печи

    До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

    Видеоинструкция по использованию

    Безопасность

    Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

    • Не оставляйте горящий очаг надолго без присмотра.
    • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
    • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
    • Регулярно проверяйте дымоход на предмет прохудившихся мест.
    • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

    Чистка и ремонт

    Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

    Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

    Как сделать печь для гаража на дровах или отработке своими руками

    Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе в холодное время года. Понятно, что обустраивать в помещении полноценное отопление нецелесообразно, поэтому в ход идут различные самоделки. В представленном материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей, а также узнаете, как можно сделать металлическую печь для гаража своими руками.

    Какой обогреватель лучше для гаража

    Никто не станет спорить, что отапливать подобные помещения удобнее всего разными электрическими обогревателями. Вопрос в том, сколько времени вы проводите зимой в гараже и как часто включаете отопительный прибор. Если это происходит ежедневно по нескольку часов, то космических счетов за электроэнергию не избежать. Лучше перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

    Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

    Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

    • отопитель, выложенный из кирпича;
    • дровяная печка для гаража из металла;
    • печь на отработанном масле.

    Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

    Изготавливаем экономичную буржуйку на дровах

    Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

    В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

    Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

    Для изготовления источника тепла понадобятся следующие материалы:

    1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
    2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
    3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
    4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
    5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
    6. Готовые ручки на дверцы.

    Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь может прикалиться от воздействия высоких температур и корпус станет трескаться по сварным швам. Как примерно определить марку стали, описано в этой статье .

    О полезных доработках железной печки

    Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

    Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и длительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

    Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

    Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

    Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

    Тепловая пушка на твердом топливе

    Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

    Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

    Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

    1. В топливник загружается порция дров и производится розжиг.
    2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
    3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
    4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

    Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

    Важное достоинство отопителя состоит в том, что ему не нужен слишком высокий дымоход, хотя без естественной тяги не обойтись. В качестве нагнетателя воздуха приспосабливается любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади рекомендуется применять бытовые вентиляторы производительностью не более 50 м³/ч, что ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

    Порядок изготовления

    Чтобы сделать из баллона дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

    Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

    Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.

    В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:

    Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.

    Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.

    Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

    Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

    Как подключить к агрегату водяное отопление

    Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

    Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

    Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

    Печь для гаража на отработанном масле

    Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

    Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

    Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

    1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
    2. После нагрева отработка испаряется и начинает гореть.
    3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
    4. Продукты горения покидают печь через дымоход.

    Сборка чудо-печки чрезвычайно проста и производится в соответствии с чертежом:

    Капельница на отработке

    Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

    Чертеж капельной печи в разрезе

    Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

    Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

    Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в капельнице сосредоточено в одном месте, там, где в дожигателе сделаны отверстия, то корпус печки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы сможете узнать, просмотрев видео:

    В заключение

    Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

    Рекомендуем:

    Как сложить печь из кирпича для дома или дачи Как сварить печь для бани из трубы или баллона Чудо-печь на солярке и другие дизельные обогреватели помещений – плюсы и минусы

    Печи и камины > Как сделать печь для гаража на дровах или отработке своими руками

    Источники: http://kamin-expert.ru/dlya-garazha/pech-dlya-garazha-svoimi-rukami.html, http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/pech-na-otrabotke-svoimi-rukami.html, http://otivent.com/kak-sdelat-pech-dlya-garazha-na-drovax-ili-otrabotke-svoimi-rukami

  • Печи на отработке капельного типа сделать самому своими руками: чертежи

    Печи на отработке капельного типа своими руками довольно часто изготавливают мастера и домашние умельцы. Эти установки выступают в качестве отличного способа автономного отопления. Если есть желание пользоваться оборудованием, которое является одним из самых дешевых в эксплуатации, то стоит изготовить именно такую печь. Использовать в роли топлива можно отработанное масло, которое может быть моторным или трансмиссионным.

    Изготовить такую конструкцию способен любой мастер, что обусловлено простотой проведения работ, в процессе которых не возникнет необходимости в использовании специального набора инструментов и материалов.

    Особенности конструкции

    Печи на отработке капельного типа своими руками изготавливаются на основе двух камер сгорания, что предполагает в процессе функционирования конструкции сгорание топлива дважды. В первой камере установки подобного типа осуществляется процесс горения отработанного масла, что сопровождается выделением значительного объема горючих паров. Как только данные пары возникают, они поступают во второй отсек, в котором и происходит смешивание кислорода и горючих газов. Образованная смесь начинает гореть во второй камере, что сопровождается воздействием значительной температуры и выделением большого количества тепла.

    При изготовлении печи на отработке капельного типа своими руками необходимо правильно подобрать место для ее установки. Ввиду того что работа конструкции сопровождается горением топлива при довольно высоких температурах, необходимо позаботиться о правилах безопасности, которые не предполагают установку конструкции в месте, которое продувается.

    Обеспечение нормальной работы

    Чтобы установка работала нормально, необходимо обеспечить поступление кислорода в оба отсека сгорания. В первый отсек не должно поступать излишнее количество воздуха, а для того чтобы регулировать его подачу, следует монтировать заслонку. Вторая камера должна получать достаточное количество кислорода. Для этого в трубе, которая сопрягает два отсека, должно быть просверлено много отверстий, диаметр каждого из которых должен быть примерно равен 10 мм.

    Дополнения к печи

    При изготовлении печи на отработке капельного типа своими руками необходимо помнить, что она может быть дополнена некоторыми элементами. Это позволит использовать конструкцию для отопления сразу нескольких комнат. Таким функционалом печь станет обладать, если ее подключить к системе отопления. Первоначально предстоит установить бак для нагрева воды, который необходимо подсоединить в систему, только после этого подключают обратку. Таким образом, установка не только будет способна обогревать помещения, но и позволит греть воду, а также готовить пищу. У конструкции такого типа есть множество преимуществ, одно из которых выражено в незначительных габаритах, позволяющих в короткие сроки демонтировать печь, а после установить ее в другом месте. Обязательно предстоит снабдить самодельные печи на отработке капельного типа своими руками дымоходом, высота которого не должна оказаться меньше 4 м. Проследите за тем, чтобы дымоотвод был лишен горизонтальных участков. Для того чтобы была возможность производить чистку трубы, что придется делать раз в неделю, нужно снабдить элемент системой, которая позволит производить демонтаж.

    Варианты изготовления печей капельного типа

    При изготовлении печи на отработке своими руками, чертежи которой представлены далее в статье, необходимо первоначально подумать, какой конструкцией она станет обладать. Таким образом, в основе конструкции может быть сталь или газовый баллон. Перед изготовлением стоит оценить, что капельную подачу довольно сложно реализовать самостоятельно. Если горелка нечувствительна к примесям, которые могут содержаться в отработанном масле, то капельный механизм, напротив, чрезвычайно чувствителен. Для того чтобы снизить чувствительность, на шланг следует надеть фильтр, использовать допустимо тот, что применяется в автомобилях.

    Насос также может быть позаимствован от автомобиля, можно применить бензонасос высокого давления. Ввиду того что он станет подавать значительное давление, необходимо сделать обратку, так излишнее количество масла станет обратно поступать в бак. В роли капельницы можно применить медицинскую. Она обладает зажимом, это позволит корректировать интенсивность подачи.

    Подготовка перед началом изготовления

    Если вы решили заняться изготовлением печи на отработке своими руками, чертежи предварительно стоит рассмотреть и подготовить тот, по которому будет вестись работа. Для проведения процесса мастер первоначально должен подготовить некоторые материалы и инструменты:

    • болгарку;
    • насос;
    • газовый баллон;
    • трубу;
    • лист стали;
    • капельницу;
    • сварочный аппарат;
    • емкость для масла.

    Процесс изготовления печи

    Наиболее подходящим вариантом для изготовления считается газовый баллон, который обладает толстыми стенками. А вот если использовать листовую сталь, во-первых, предстоит искать ту, что имеет достаточную толщину, во-вторых, будет необходимо производить внушительное количество сварочных работ, что сделает изготовление более трудоемким. Не стоит забывать о том, что первая камера станет работать нормально, если в ней будет заслонка, необходимая для регулировки подачи кислорода, — только так изготавливаются печи на отработке своими руками. Чертежи (из газового баллона печь проще рассчитать) предварительно стоит подготовить и выбрать тот, по которому удобнее всего будет производить работы.

    Возможность чистки

    Обязательно стоит помнить, что камеру, где осуществляется сжигание масла, необходимо делать такой, чтобы в процессе эксплуатации была возможность ее разобрать, только так можно будет облегчить проведение чистки. Горизонтальные участки дымоходу не нужны, так как от них может быть ухудшена тяга, кроме того, и наклонных должно быть минимальное количество. Предпочтительнее делать трубу вертикальной.

    Манипуляции с баллоном

    При изготовлении печи на отработке своими руками чертежи (из газового баллона) вам позволят произвести работы правильно. Так, первоначально баллон предстоит подготовить, только после можно приступать к срезанию с него верха и нижней части. Для того чтобы установить печь и сделать ее устойчивой, к ее нижней части необходимо приварить ножки, которые подготавливаются из отрезанных частей. Далее можно приступать к изготовлению камеры сгорания, которая должна получиться разборной. В этом отсеке проделывается отверстие, в которое устанавливается трубка, посредством нее и будет производиться регулирование подачи топлива и кислорода.

    По центру нужно приварить трубу с заблаговременно проделанными отверстиями. Этот элемент станет соединять два отсека, в каждом из которых происходит сгорание. Второй отсек можно изготовить из средней части изделия и листа стали. После того как камера будет готова, ее предстоит укрепить методом использования сварочного аппарата к трубе сверху. После изготавливается и монтируется дымоход.

    После изготовления печи на отработке своими руками, фото которой представлено в статье, ее необходимо проверить на функциональность. Однако не стоит сразу заполнять весь отсек маслом, как и на протяжении всего срока эксплуатации, это позволит исключить выплескивание масла из камеры сгорания. Налить его необходимо только на 2/3 объема.

    Рекомендации по работе с баллоном

    Если вы решили заняться изготовлением печи на отработке капельного типа своими руками, чертежи вам точно пригодятся. Важно знать, как работать с баллоном, в противном случае можно не избежать взрыва, так как, даже если изделие в течение уже длительного времени не использовалось, в нем может оставаться газ, который опасен. Первоначально с баллона следует удалить вентиль методом свинчивания, после баллон следует освободить от остатков газа. Затем в отверстие заливают воду, только после можно приступать к работе болгаркой, которая позволит избавить изделие от верхней части с полусферой. На следующем этапе мастер должен будет отделить такой же участок от нижней части изделия. Не стоит начинать раскрой баллона, если вы не провели все вышеописанные действия.

    При изготовлении печи на отработке капельного типа своими руками из газового баллона вы должны получить две полусферы, которые должны быть сварены методом образования кольцевого шва, это позволит сформировать первый отсек. При этом нижний участок с подставкой должен быть оставлен внизу. К верхней части, которая тоже имеет форму полусферы, над отверстием следует приварить трубу, которая обладает перфорацией. По данному каналу газы станут подниматься во второй отсек, параллельно смешиваясь с воздухом. Это указывает на необходимость наличия довольно густой перфорации.

    После того как будет подготовлена нижняя камера и смонтирован переходник в виде трубы, можно заняться изготовлением верхней камеры. Ее сборка производится из средней части изделия, однако перед этим следует перекрыть торцы цилиндра с использованием листовой стали. При этом мастер должен подготовить в нижней «крышке» вход для установки перфорированной трубы, а в верхней – отверстие для монтажа дымоходной трубы.

    В заключение

    Печи на отработке капельного типа очень экономичны, да и топливо для них вам не придется даже покупать, в особенности если вы автомобилист. Именно поэтому для обогрева гаража или производственного помещения такое оборудование выступает в качестве лучшего.

    печь капельница, капельная печка из газового баллона, как сделать, чертеж

    Особенности устройства печей-капельниц

    Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

    После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

    В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

    Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

    Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

    Самодельная печь на отработке: как сделать своими руками

    Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

    Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

    Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

    Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

    • буржуйка;
    • капельница;
    • горелка Бабингтона.

    Изготовление каждой из них имеет несколько нюансов.

    Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

    Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

    Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

    Предлагаем ознакомиться Снип 2 01 01 82 статус

    Каждую из таких печей можно сконструировать самостоятельно.

    Буржуйка

    Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

    Самодельная буржуйка

    Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

    Конструкция буржуйки, работающей на отработанном масле

    Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру.

    Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси.

    Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

    После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

    Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

    Сборочный чертеж буржуйки

    Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

    Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

    На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

    Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой.

    Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

    Капельница из трубы

    Устройство печки-капельницы из трубы с нижней подачей топлива

    Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка.

    Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение.

    Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

    1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
    2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
    3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
    4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
    5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
    6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
    7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
    8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

    Капельница из трубы — схема сборки

    Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

    Предлагаем ознакомиться Гидроизоляция мансардного окна своими руками


    Из чего делают печи-капельницы

    Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

    Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

    Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

    Отличия и особенности

    Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

    Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

    • За один час расходуется не более 1,5л топлива
    • В масло может добавляться антифриз или вода
    • Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
    • Для принудительного наддува воздуха нет особых требований к высоте дымохода
    • Отсутствие дыма в помещении

    Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

    Материалы

    Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

    • газовый 50-литровый баллон б/у с целым корпусом;
    • металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
    • для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
    • лист 4-миллиметровой стали или его обрезки нужного размера;
    • тормозной диск из чугуна от автомобиля, можно б/у;
    • баллон из-под фреона обычного размера с игольчатым вентилем;
    • полуметровую полудюймовую металлическую трубу;
    • шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
    • шаровый вентиль на полдюйма;
    • дверные петли и задвижку для топочной дверцы.

    Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

    Работа по подготовке баллона

    Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

    Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

    Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

    Корпус печки

    Поможет в создании печи на отработке из газового баллона чертеж.

    Работу выполняют в определенной последовательности:

    • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
    • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
    • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
    • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
    • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
    • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

    • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
    • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
    • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
    • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
    • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
    • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

    Список популярных моделей печей

    Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos – производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

    Не пропустите: Как правильно топить печь углем в доме — основные правила и особенности топки

    Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

    Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

    Жар 25 – подходит для воздушного отопления горячим паром;

    Master wa 33 – используется для обогрева промышленных помещений;

    Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

    Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

    Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

    Елочка – подходят для отопления малых помещений;

    Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

    Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

    Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

    Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России. Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

    Отдельно можно выделить булерьян – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

    Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

    Подача отработанного масла

    Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

    Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

    1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
    2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
    3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
    4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
    5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

    Конструкция и принцип работы отопительного устройства

    В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

    Состоит отопительный прибор из следующих блоков:

    1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
    2. Крышка с отверстием.
    3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
    4. Верхний отсек.
    5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

    Детали сваривают между собой сплошным швом.


    Схема печи

    Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

    Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.


    Стандартная и модернизированная модель печи с наваренными ребрами и трубами

    В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

    Видео — Принцип работы масляной печи

    Теплообменник

    Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

    Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

    Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

    Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

    Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

    Розжиг и эксплуатация

    Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

    При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.

    Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

    Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.

    Печка на отработке своими руками: Личный опыт | 5energy

    После окончания лета, температура на улице начинает стремительно снижаться. Было принято решение сделать буржуйку на отработке своими руками. Ведь на холоде не хочется ничего делать, приходилось все меньше и меньше находиться в гараже. Пропадает желание что-то делать.

    В интернете я нашел чертежи печки на отработке. Было принято решение — нужно делать!

    Сделал печку достаточно быстро. Несмотря на все, я был удивлен, что она работает, и мои труды были не напрасны. Проработав несколько дней в тестовом режиме, я обнаружил, что работает она не эффективно. Возле котла очень жарко, а в другой части помещения — холодно.

    Проблема решилась достаточно просто. Был наварен сверху лабиринт (колодцы), а также установлен вентилятор, который нагнетал воздух. Я оказался прав, КПД значительно увеличился.

    Теперь о температуре. У нас на улице (Казахстан), зимой, примерно -30 градусов. В гараже удается поддерживать +15-20 градусов. Хороший результат, если учесть, что гараж не утеплен. Печь разогревается до 800-900 градусов. В лабиринте де, нагревается до 90 градусов Цельсия. С помощью лабиринта можно направлять тепло куда угодно. Это несомненно, большой плюс.

    Схема печь на отработке прилагается:

    Делать нужно именно по схеме, отхождение от схемы приведет к нестабильному горению и не полному дожиганию газов отработанного масла.

    Важно ставить перегородку в верхней части печи, т.к. она является дожигателем газов и полному сгоранию. Такая печка коптить не будет.



    Внимание! Рекомендации от администрации сайта 5energy.ru

    • Данная печь способна отопить помещение до 50 кв.м. Расход отработанного масла данной печи, в зависимости от подачи воздуха может варьироваться от 1 до 2-х литров в час. Автоматики тут нет никакой, и печь горит пока в ней есть масло.
    • При эксплуатации печи необходимо соблюдать меры пожарной безопасности, и иметь средства для тушения (песок или кислотный огнетушитель, но ни в коем случае не вода!)
    • Не допускается попадание воды или тосола с отработкой в ёмкость для масла.
    • Необходимо тщательно отстаивать масло от воды и тосола.
    • Вода или тосол при высоких температурах может привести к выбросу паров масла и воды из горелки печи и привести к ожогам и пожару.
    • Относитесь к этому со всей серьезностью.
    • Поверхности печь на отработке могут раскаляться докрасна.
    • Не кипятить чайники и не варить ничего на поверхности печи, т.к. при закипании, вода также может попасть через лючок в печку!
    • Соблюдая эти простые правила, вы будете в тепле при небольших расходах.
    • Также печка может быть не круглой, а квадратной с теми же габаритными размерами.



    Автор данного изделия nik4960 на https://sdelay.tv/blogs/nik4960/pech-na-otrabotannom-masle

    Так же вы можете на нашем сайте подобрать для своего дома, гаража или другого помещения котел или воздушный калорифер, работающий на отработанном масле, с автоматикой и маслонасосом.

    Со всеми вопросами обращайтесь по нашему телефону +7-962-448-23-00 или по электронной почте: [email protected]



    Как мыть поддоны на плите

    Вот зеленый способ избавиться от пригоревшей слизи, портящей ваши поддоны. Этот совет по уборке предоставлен блогером Лесли Райхерт с веб-сайта Maid Brigade, и в нем используются всего несколько предметов домашнего обихода.

    Шаги по очистке поддонов
    1. Поместите поддоны в раковину в очень горячую воду и дайте ей впитаться в течение 10 минут.
    2. Слейте воду из раковины и налейте дистиллированный белый уксус, чтобы покрыть запеченные продукты и жир. Дайте им постоять в уксусе 30 минут.
    3. Затем не сливайте уксус, а посыпьте уксус пищевой содой и пальцами втирайте пищевую соду в пригоревшую корку.
    4. Дайте пищевой соде и уксусу обработать пятна не менее 15 минут. Вы можете заметить, что пригоревшие остатки начали отслаиваться.
    5. Примерно через 15 минут ополосните поддоны горячей водой, нанесите еще пищевой соды и нанесите пищевую соду на оставшиеся пятна.
    6. Еще раз сполосните и вытрите полотенцем.

    Уксус и пищевая сода должны полностью удалить пригоревшую корку, но если остались неочищенные участки, возможно, пришло время купить новые. Поддоны относительно недорогие, но вам, возможно, придется заказать их, чтобы они соответствовали вашей конкретной модели печи.

    Очистка конфорок печи

    Вот еще один совет по очистке конфорок. Кольца могут стать такими же липкими и хрустящими, как и поддоны.Паула Каштан предлагает этот способ очистки сайта Mom.me.

    1. Возьмите по два кольца и поместите их в пластиковый пакет емкостью 2 галлона, пакет Ziploc или другой пакет для хранения с уплотнением.
    2. Когда кольца надеты, наполните дно 2-галлонного пластикового пакета нашатырным спиртом. Не нужно наполнять сумку полностью. Пары аммиака справляются с мусором.
    3. Оставьте кольца в сумке на ночь.
    4. На следующий день осушите мешок, снимите кольца и хорошо протрите их, чтобы удалить оставшуюся корку.

    Как построить самодельный подогреватель отработанного масла с гравитационной подачей для вашего гаража. Чисто и эффективно — практический специалист по выживанию

    Штифт

    Этот проект представляет собой создание простой горелки для отработанного масла с капельным питанием, которую можно использовать для эффективного обогрева вашего магазина / гаража. Она нагревает гараж примерно до 30-40 градусов. Горячий воздух из центральной трубы достигает 500 градусов Цельсия. После включения дым рассеивается, и горелка стабильно работает при 400 ° C.

    Штифт

    Материалы, необходимые для этого проекта: шлифовальный станок, сварочный аппарат МиГ, плазменный резак, баллон с пропановым ломом, молот, закрытый тормозной диск, стальная кастрюля, 4-дюймовая 10-футовая труба, болты, железный стержень и датчик температуры для отслеживания тепла.

    Штифт

    Основание и труба дымохода приварены к баллону с пропаном. Добавьте трубу прямо через середину и приварите держатели поддона и опоры вокруг резервуара.

    Штифт

    Чтобы улучшить воздушный поток, мы сделали несколько отверстий вокруг ножек.Также добавлено еще несколько пространств на ножках, чтобы не допускать попадания температуры на бетонный пол. Также делаем вентиляционные отверстия с обеих сторон посередине пропанового бака.

    Штифт

    Чтобы отрегулировать температуру, мы добавляем 2 основных отверстия 7/16 прямо в основании над нагревательной сковородой. Вы управляете горелкой, регулируя приток воздуха в камеру сгорания.

    Штифт

    Не делайте вентиляционные отверстия для тяги на горелке слишком большими, но делайте их достаточно, чтобы при повышении температуры и увеличении воздушной скорости тяга свежий воздух действительно мог попадать в горелку, и вы получите очиститель ожога.Эти вторичные отверстия позволяют большему количеству брызг масла покидать горелку, если присутствует какая-либо вода.

    Штифт

    Капельная система остается открытой, что помогает вам проверить, какой поток масла есть, а также в качестве меры предосторожности. Если произойдет какой-либо ретроспективный эффект, он выскочит отсюда, а не пройдет через трубу обратно в резервуар.

    Штифт

    Вся эта система полностью обслуживаема, полностью мобильна, не прикручена. Вы можете отцепить дымоход, выхлопную трубу, снять трубу капельной системы и все остальное.

    Штифт

    Капельная система состоит из толстой трубы и небольшого шарового клапана, приваренного на расстоянии и на определенной высоте, чтобы отводить тепло, исходящее от горелки. Также вы не хотите, чтобы масло изменило свое направление и вернулось в трубу.

    Штифт

    С помощью вентилятора мы увеличиваем рассеивание тепла. С двумя вентиляторами, один выдувает горячий воздух от стены, а другой подает дополнительный воздух для ожога. Он вытягивает холодный воздух с пола и позволяет забирать свежий воздух.Эффективное отопление и отвод тепла от стены.

    Штифт

    Для запуска системы сливаем отработанное масло на стальной поддон и помещаем под горелку. Убедитесь, что на сковороде нет следов воды или масла. Если есть вода, масло будет разбрызгиваться из вторичных отверстий. Чем больше вы принесете в камеру сгорания, тем больше оно будет гореть и больше будет дымить.
