Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

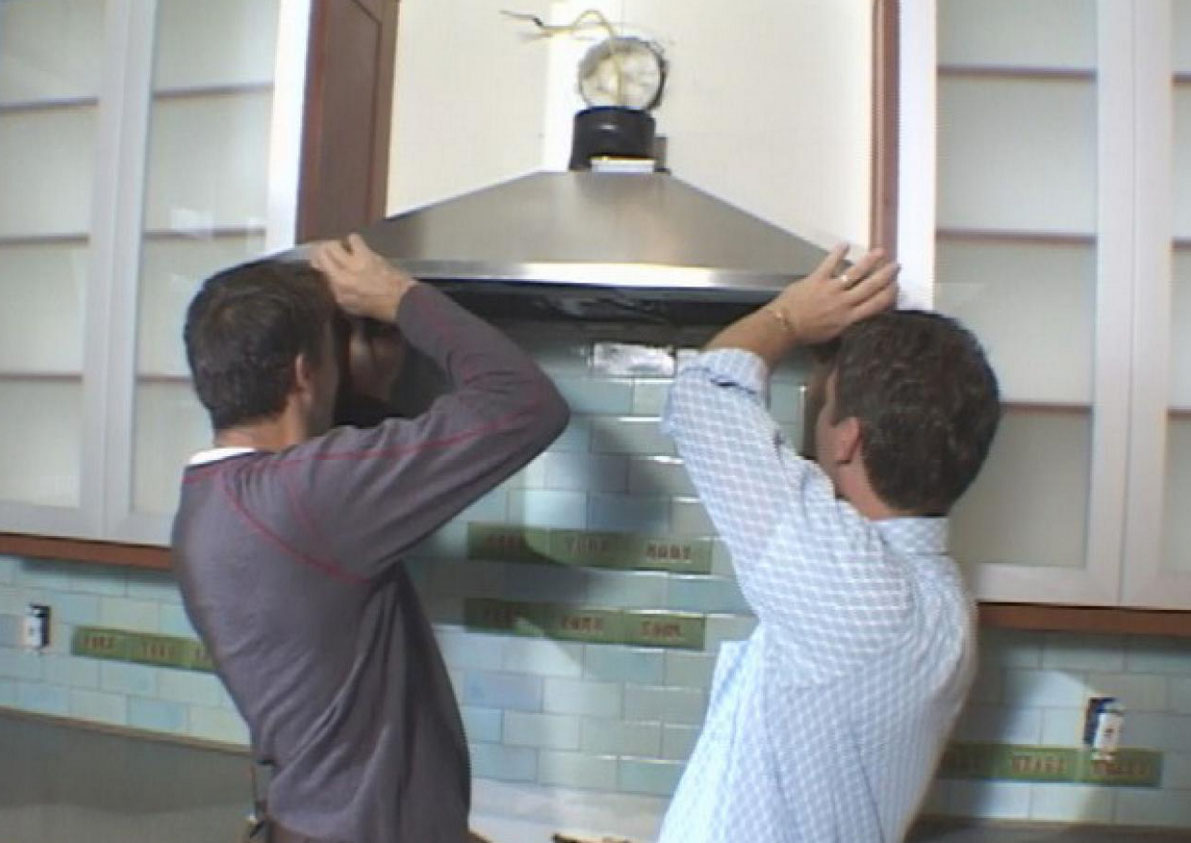

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

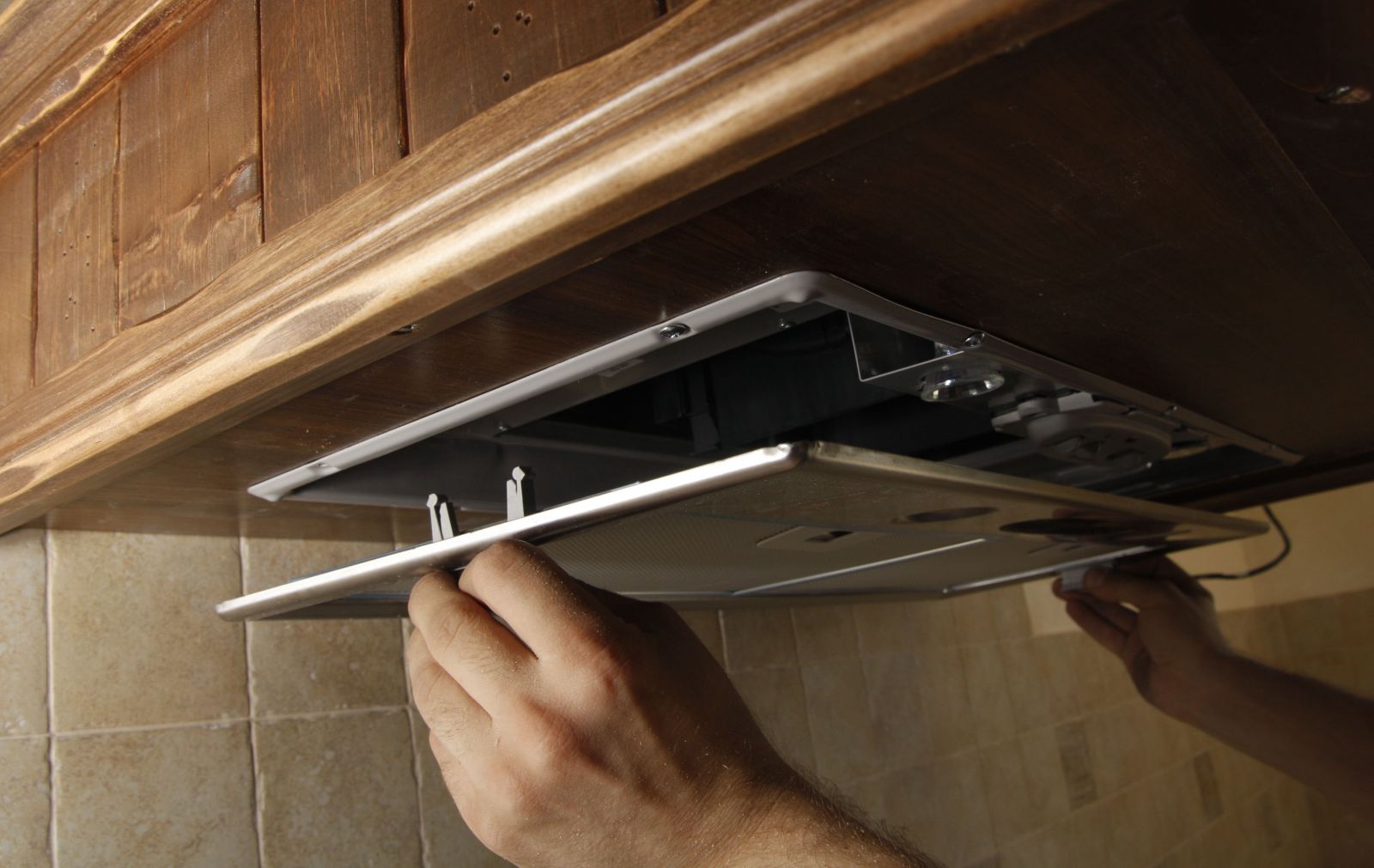

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

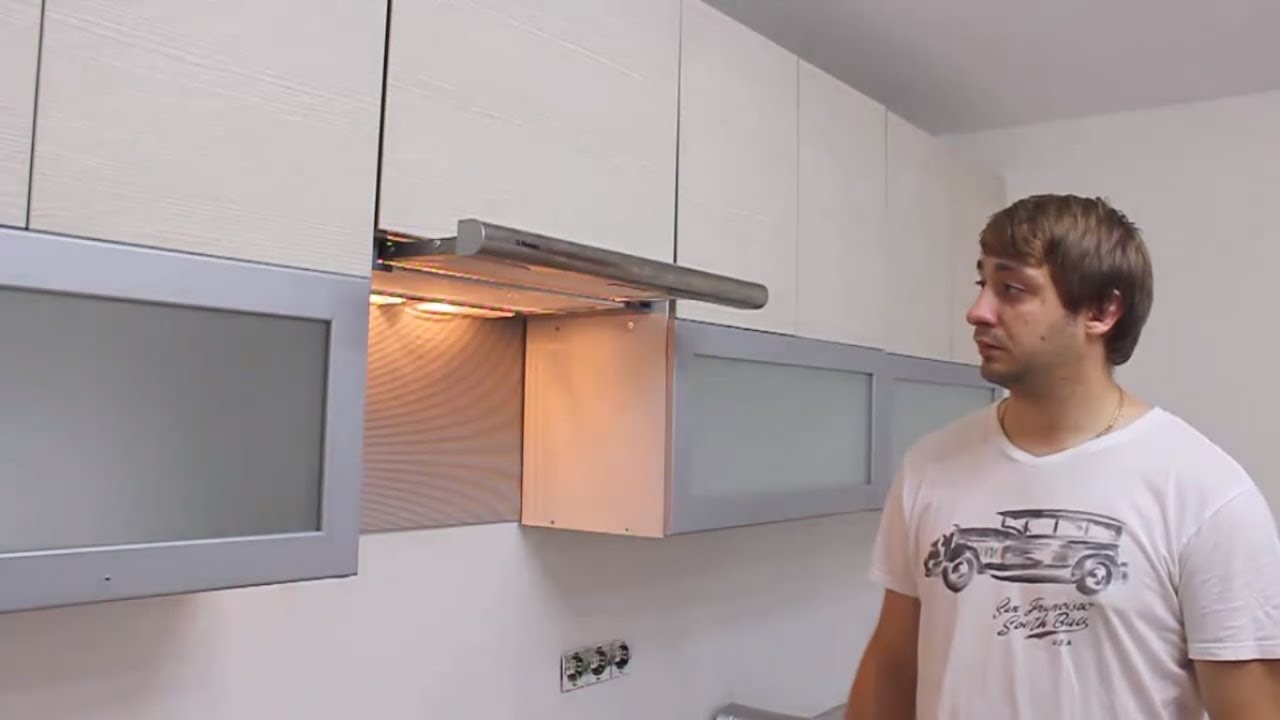

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Монтаж вытяжки своими руками: как крепить?


Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

  • Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
  • Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
  • Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

  • Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
  • Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.



Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

  1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
  2. С помощью приложенной вытяжки отмерить 4 метки.
  3. Проделать дрелью отверстие над плитой в 8 мм.
  4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
  5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

  • Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
  • Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

  • высокая скорость и упрощенная схема монтажа;
  • обширная область использования;
  • прекрасная замена традиционного дымохода;
  • быстрое выведение пыли и грязи за пределы помещения;
  • установка в любой точке;
  • выведение любых неприятных запахов;
  • дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

  • перфоратор;
  • шуруповерт;
  • измерительные инструменты;
  • молотки разного размера;
  • дюбели, шурупы.

Порядок установки каминной вытяжки:

  1. Точно определить размеры будущего устройства.
  2. Точки крепления вытяжки отметить горизонтальной линией.
  3. Отметить место крепежа.
  4. Просверлить отверстия глубиной более 50 мм.
  5. Зафиксировать дюбеля в готовых проемах.
  6. Повесить вытяжку на крепежные элементы.
  7. Проконтролировать прочность фиксации устройства.
  8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

  • обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.



Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.



Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.



Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.



Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Статьи по теме

Установка встраиваемой вытяжки в шкаф с фото и видео

На чтение 7 мин. Просмотров 318 Опубликовано Обновлено

Современная встраиваемая техника — идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

Размеры и связанные с ними проблемы

Вытяжка, предусматривающая крепление к средней полке

Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

  • габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
  • размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

Какие инструменты и материалы понадобятся для установки

Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:

  • средство разметки — карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм — лучше;
  • рулетка и столярный уголок;
  • сверло по дереву диаметром 10 мм;
  • электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
  • в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
  • отвертка и работ бит для работы с конфирматами;
  • четыре пластиковых одинарных уголка;
  • шило;
  • шурупы типоразмера 3.5×16, по ДСП, белые;
  • любой водостойкий полимерный клей (дракон, примус, контактол).

Будет рассматриваться конструкция шкафа с распашными дверками.

Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.

Пила типа CleanWood Пила для фигурных резов

Этапы проведения работ

Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

  • удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
  • демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
  • прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
  • закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

Будем рассматривать все операции последовательно.

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

  • следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
  • габарит вырезаемой части размечается с помощью маркера и столярного уголка;
  • сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП — неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это — отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ — углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Демонтаж средней полки

В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же — открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства — может быть необходимо расшить заднюю стенку, которую «доморощенные» мастера «для гарантии» прибивают к средней полке скобами или гвоздями.

После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

Прорезка отверстий для прохода воздуховода

Частично смонтированный шкаф

Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

  • размечается прямоугольник или круг, в зависимости от типа воздуховода;
  • если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
  • для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.

Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

Следующий шаг — разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

  • уголки прикручиваются сначала к полке, все четыре;
  • полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
  • с помощью шила накалывается место для саморезов на боковой стенке;
  • уголки фиксируются с нулевым смещением полки.

После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

Завершение работы

Последний этап — финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой — вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом — навешиваются двери.

Установка вытяжки на кухне своими руками

На своей кухне хозяйке зачастую не обойтись без такого бытового прибора как вытяжка. Без вытяжки кухонная мебель и потолок быстро покрываются жиром и копотью, а для поддержания порядка в помещении приходится часто прибегать к генеральной уборке.

Сегодня в магазинах бытовой техники можно купить самые различные виды кухонных вытяжек. Ориентируясь на свой вкус и бюджет, можно без труда выбрать в этом разнообразии самый подходящий вариант.



Выбор вытяжки. Их виды и режимы работы

Разновидность

Особенность

Подвесная (плоская или стандартная)

Наличие выдвижной панели

Встраиваемая

Позволяет органично вписать устройство в дизайн-проект, сэкономив свободное место в помещении

Настенная (каминная)

Не устанавливается на шкаф, а монтируется на стену. Напоминает зонт с трубой.

Угловая

Такой прибор устанавливается в один из четырех углов пространства

Островная

Подвешивается на потолок в любом месте островной кухни



Помимо разновидности крепления, вытяжки подразделяют в зависимости от режима работы.

Режим работы

Свойства

Проточные или отводящие

Производят вытяжение в вентиляционную систему. Обладает высокой эффективностью и производительностью.

Циркуляционные (рециркуляционные)

Прогоняют воздух через угольные фильтры и возвращают его в помещение. Установка такого прибора проще, но эффективность ниже.



Обязательно обращайте внимание на мощность электроприбора, так как эта характеристика отвечает за качество очищения воздуха в помещении. С помощью специальных формул можно рассчитать требуемые параметры вытяжки, исходя из норм Российской Федерации, кухонной площади и естественной потери мощности, затрачиваемой на прохождение воздуха к вентиляционной шахте через воздуховод.

Для полноценного комфорта учитывается и уровень шума, издаваемый вытяжкой во время активной работы. Прибор может быть снабжен и специальной прокладкой, обладающей повышенной звукопоглощающей способностью.

Но помимо покупки устройства, следует знать, как правильно установить приобретенную вытяжку в помещении.

Установка вытяжки может быть поручена профессиональному мастеру. На его услуги, конечно, придется дополнительно потратиться. Другой выход – установка приобретенного устройства самостоятельно. Имея базовые строительные навыки и азы знаний в электротехнике, любой желающий может выполнить эту работу своими руками.



Правила монтажа вытяжки

При установке вытяжки на кухне необходимо правильно определиться с расстоянием, на котором прибор будет находиться от плиты:

  • Если вытяжка расположена слишком низко, то она будет мешать хозяйке во время приготовления пищи, а оседающий на его фильтрах жир может воспламениться от высоких температур
  • Если вытяжка находится слишком высоко, все запахи, пар и жир останутся в кухне

Согласно правилам, установка кухонной вытяжки должна производиться на расстоянии 650-750 мм от поверхности плиты. Нижний порог данного значения применим в случае, если на кухне установлена электрическая плита, верхний – для помещений с газовыми плитами.

Кухонные плиты в квартирах обычно не устанавливают непосредственно под входами в общую вентиляцию. Поэтому перед тем как установить вытяжку на кухне, следует грамотно продумать схему отвода воздуха. В целях обеспечения безопасности, установка кухонной вытяжки производится таким образом, чтобы вход в вентиляцию не был перекрыт полностью. Особенно важен этот момент в случае, если в квартире имеются газовые приборы.



Монтаж воздуховода для вытяжки

Монтаж воздуховода – один из главных моментов в установке вытяжки. Сегодня в магазинах можно купить два вида воздуховодов для бытовых вытяжек – пластиковые и металлические гофрированные (алюминиевая гофра).

Монтаж гофрированных воздуховодов достаточно прост. Для этого необходимо:

  • Купить пластиковую вентиляционную решетку с фитингом и хомут, подходящий по диаметру выходу на вытяжке
  • Закрепить хомутом один край гофры на выходе вытяжки, а другой вставить в фитинг решетки и установить как вход в вентиляцию

Гофрированный воздуховод изгибается под любым углом, поэтому с прокладкой трассы для вытяжки справится даже новичок. Однако, выполняя установку вытяжки собственными силами, не следует забывать, что присутствие большого количества изгибов в воздуховоде непременно снизит результативность работы прибора и будет способствовать усилению шумового фона.

Пластиковые воздуховоды стоят дороже, но и смотрятся они более эстетично. Для их монтажа придется купить специальные переходники для вентиляционного канала и выхода из вытяжки. Кроме того, необходимо будет купить переходники для стыковки отдельных элементов воздуховода.

Стоит иметь в виду, что вытяжка может негативно повлиять на работу всей штатной вентиляции, поэтому зачастую требуется монтаж дополнительного короба, оборудованного специальным клапаном-хлопушкой, который регулируется тонкой пружиной. Такая модификация позволяет:

  • Избавиться от обратной тяги
  • Сохранить естественную вентиляцию при выключенной системе

Хлопушка может быть изготовлена своими руками из легкого материала – оцинковки, жести или алюминия. Она прикрепляется на шкаф с использованием монтажного клея, а в вентиляционное окно, как правило, устанавливается с помощью монтажной пены. Эта конструкция позволяет исключить явление резонанса.



Установка вытяжки на кухне своими руками

Для подключения необходимы следующие инструменты:

  • Отвертки
  • Молоток
  • Строительный уровень и рулетка
  • Перфоратор
  • Дрель
  • Шуруповерт

Если в доме отсутствуют электроприборы, облегчающие монтаж вытяжки, их можно взять напрокат. Чтобы купить любой из этих аппаратов, потребуются немалые средства, а обойтись без них во время работ по монтажу вытяжки будет сложно.

Прежде чем приступить к монтажу вытяжки, желательно дополнительно приобрести в строительном магазине несколько видов крепежа (саморезы, шурупы разных размеров). В комплекте с изделием обычно идут крепежные элементы, но они не всегда подходят для фиксации вытяжки на кухне.

Монтаж прибора выполняется, когда мебель на кухне уже установлена. В этом случае вытяжку будет легче подогнать под шкафчики и разместить над варочной поверхностью печи.

Следует отметить, что, как правило, вытяжки поступают в продажу с короткими шнурами. Чтобы подключить прибор к сети, скорее всего, потребуется приобрести и произвести монтаж розетки. Возможны и другие варианты – купить удлинитель или самостоятельно заменить кабель с вилкой, рассчитав его длину с учетом расстояния от вытяжки до ближайшей розетки на кухне.



Электробезопасность

Неправильное подключение к электросети может спровоцировать опасную ситуацию, т.к. в корпус проникают масляные брызги и влага. Своими руками мастер должен подключить устройство проводами:

  • Ноль
  • Земля
  • Фаза

Заземление электроприбора осуществляется на глухую нейтраль. Например, ее можно найти в электрощитке подъезда многоквартирного дома.

Если в доме предусмотрен контур заземления и есть евро-розетки, то провод легко подключают к клемме заземления, обозначенной словом Ground (GRD) или несколькими полосками разной длины. Абсолютно запрещено присоединять нулевой провод вытяжки к батареям или трубам.

Более наглядно понять, как установить на кухне и подключить вытяжку к электричеству можно с помощью видео.



Монтаж корпуса вытяжки

Принцип монтажа разных типов вытяжек отличается. Плоские модели зачастую фиксируют на нижней части кухонных шкафчиков, расположенных над плитой. Если шкафы отсутствуют, прибор закрепляют непосредственно к стене в кухне. На вытяжках такого типа имеется два типа крепежных отверстий – на задней стенке или вверху корпуса. Ненужные отверстия закрываются специальными заглушками.

Куполообразную вытяжку закрепляют в кухне непосредственно на стене над плитой. Сначала при помощи шурупов или другого подходящего для этих целей крепежа (крючки и др.) устанавливается корпус прибора, затем выполняется монтаж декоративного купола, который маскирует воздуховод.

Вытяжку, встраиваемую в подвесную мебель, снабжают для крепления специальной угловой планкой. Чтобы подсоединить этот прибор к наружной системе воздуховода, необходимо проделать в шкафу отверстие.

Монтаж вытяжки на кухне в нестандартных ситуациях (если монтажу мешают системы бытовых коммуникаций, неровные стены и т.д.) в любом случае лучше это доверить профессиональному мастеру, т.к. только квалифицированный мастер может знать, как правильно установить устройство в сложных условиях.



Нейтрализаторы запаха

Зачастую вытяжка снабжается специальными нейтрализаторами запаха, относящимися к нескольким типам. Каждый из них имеет не только преимущества, но и недостатки.

Тип

Свойства

Химические

Требуют частой замены и могут источать вредные испарения.

Электроионизационные

Принцип действия подобен любым ионизаторам. Может создавать сильное электромагнитное поле.

Ультрафиолетовые

Безвредны и безопасны. Дополнительно являются источником света. Требуют периодической очистки.



Обслуживание вытяжки и уход за ней

Примерно раз в полгода необходимо проводить периодическую чистку каналов воздуховода от гари, т.к. пренебрежение данной процедурой может вызвать возгорание вытяжки. Процесс осуществляется в несколько этапов:

  • Ослабление хомута, сдерживающего гофр
  • Съем гофра
  • Отвинчивание саморезов
  • Выемка колпака

Чистку гофра изнутри следует производить осторожно, т.к. он является тонким и хрупким.

Помимо каналов обязательно следует чистить фильтры вытяжки, которые бывают:

  • Жироулавливающими (акриловыми, металлическими)
  • Угольными

Очищение осуществляется вручную с добавлением чистящих средств или с использованием посудомоечных машин.

Если фильтры вытяжек длительно эксплуатируются и значительно загрязнены, то их следует заменить.

Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Способ установки этого устройства будет зависеть от его режима работы, которых всего насчитывается 2:

  1. Режим отвода

  2. Режим рециркуляции

Установка вытяжки, которая работает в вытяжном режиме, включает в себя вывод воздуховода в систему вентиляции. Для этого очень важно правильно выбрать диаметр воздуховода — он не должен превышать допустимых параметров в 120-150 мм.

Совет! При установке воздуховода его не нужно ни сгибать, ни удлинять, так как все это значительно увеличивает потерю мощности: каждый поворот снижает мощность на целых 10 %.

Выбирая воздуховод, нужно отдавать предпочтение тем, которые имеют гладкую поверхность, потому как гофрированные жесткие трубы слишком громко «звучат» во время работы оборудования.

Установка вытяжки с угольным фильтром не требует вывода в вентиляцию, потому как весь воздух, который в нее попадает, очищается и вновь возвращается в помещение. Монтаж такой вытяжки довольно прост, однако периодически придется менять фильтры.

Не менее важно и то, как именно будет крепиться вытяжка, это зависит от ее вида.

Виды вытяжек

Вытяжки бывают:

Какие инструменты понадобятся

Для установки кухонной вытяжки нужны будут такие инструменты и материалы:

  • Гофр и пара хомутов для его крепления

  • Решетка для вентканала

  • Перфоратор

  • Шуруповерт

  • Ножовка для резки металла

  • Строительный уровень

  • Отвертка

  • Рулетка (для разметки).

Монтаж вытяжной вентиляции

Монтаж вытяжки начинают, как правило, с самого сложного — подключение вытяжки к вентиляционной шахте. И лучше всего будет не пробивать еще одно отверстие, увеличивая окно вентиляционной шахты, а установить дополнительный короб со специальным клапаном, который будет препятствовать возвращению воздуха обратно в помещение.

Вот его схематический вид:

Как все это работает? Если клапан закрыт (клапан — красная черта) — воздух просто выходит через отверстие вентиляции, а если вытяжка запускается, и начинает работать вентилятор, то он изменяет свое положение и закрывает одно из окон, а вентиляция в этом случае осуществляется при помощи самой вытяжки.

Основная задача всей этой системы — предотвращение возникновения обратной тяги и возможность осуществления естественной вентиляции, если вытяжка будет отключена.

Для сооружения механизма понадобится пружина и алюминиевый или пластиковый лист для сооружения клапана.

Какой воздуховод лучше

Из всех возможных видов воздуховодов лучше выбирать те, что изготовлены из пластика, либо же из алюминия.

Пластиковые трубы очень легкие и не создают шума при работе вытяжки, к тому же, прятать их не нужно, они отлично вписываются в дизайн помещения и не уродуют его.

Алюминиевые гофрированные трубы тоже не шумят во время работы, но имеют не очень привлекательный внешний вид, поэтому многие ломают голову над тем, как спрятать гофр от вытяжки. Одним из лучших способов считается его устройство в гипсокартонный потолок.

Прежде чем приступить к монтажу

Перед монтажом нужно выяснить все моменты, касающиеся подключения вытяжки к электричеству. При этом чрезвычайно важно соблюдать все нормы электробезопасности, ведь на вытяжку в процессе эксплуатации будут постоянно попадать капли жира, влага и все такое прочее, поэтому его корпус и требует обязательного заземления для отвода напряжения.

Для подключения вытяжки нужно 3 провода: фаза, ноль и земля. Нужно обязательно обеспечить оборудование заземлением. Сделать это можно при помощи заземляющего контура (если таковой имеется), просто подключив провод к соответствующей клемме.

Но что делать, если заземления в квартире нет? В этом случае придется подключить провод к глухой нейтрали. Для этого нужно открыть электрощиток со счетчиками и найти там трубу со всеми проводами или же специальную шину, как на картинке:

На ней нужно найти штырь, на котором уже находятся нулевые провода. Нужно будет накинуть поверх них свой провод и затянуть шайбу. После этого провод проводится на кухню, а сама вытяжка подключается через автомат-разделитель.

Установка вытяжки в шкаф

Прежде чем приступить к монтажу оборудования, необходимо заняться изготовлением короба-хлопушки. Он изготавливается в соответствии со схемой (рисунок выше), или же можно пойти более простым путем и приобрести антивозвратный клапан. Вся конструкция будет устанавливаться перед вентиляционным отверстием в стене.

После этого можно подготавливать шкаф. Для этого нужно разметить его нижнюю стенку и в соответствии с проставленными отметками просверлить там отверстие под вытяжку. Если в шкафу есть полки, то в них также нужно будет просверлить круглые или квадратные отверстия под воздуховод.

Верхняя стенка шкафчика должна быть просверлена в форме квадрата и с некоторым запасом (3-5 мм) — для короба-хлопушки.

Когда шкаф будет готов, можно приступать к подключению воздуховода. Для этого его нужно протянуть через все просверленные отверстия, обрезать трубу и загнуть ее края наружу. После этого шкафчик можно повесть на стену.

Важно! Все стыки воздуховода нужно обработать герметиком, чтобы впоследствии вытяжка не потеряла своей мощности.

Протянутый в шкафу воздуховод соединяется с вентканалом через антивозвратный короб. Хлопушка крепится на шкаф на силикон.

После того как основные элементы будут подключены, можно закреплять сам корпус вытяжки в шкафу. Прикручивается он на саморезы или дюбели. Гофр крепится к нему при помощи хомута.

Если же нужно закрепить не гофр, а пластиковый воздуховод, то следует просто правильно соединить все комплектующие:

Высота установки вытяжки над плитой

Очень важным фактором, который нужно учесть перед монтажом вытяжки, является ее высота над варочной поверхностью плиты. Этот параметр будет зависеть от типа самой плитки:

  1. Если нужно установить воздухоочистительное оборудование над электрической плиткой, то расстояние между ними не должно быть менее 70 см.

  2. Для газовой плиты этот параметр составляет 80 см.

Соблюдение этих параметров позволяет обеспечить эффективную очистку воздуха в кухне. Если же высота между плитой и вытяжкой будет менее 70-80 см, то нагретый воздух, исходящий от варочной поверхности, может повлиять на работоспособность прибора и повредить его важные элементы.

Как установить вытяжку на стену кухни

В случае монтажа устройства не в шкаф, а прямо на стену, можно воспользоваться встроенными креплениями или же соорудить П-образную раму из уголков. Такая рама будет служить надежной опорой для корпуса вытяжки.

В некоторых случаях обычные дюбели не подходят для закрепления, это является довольно частой проблемой для тех, у кого трубы газовой плиты мешают нормальному креплению. Для решения проблемы нужно воспользоваться длинными саморезами-шпильками. На одном из концов они имеют резьбу с гайкой к которой можно прикрутить корпус устройства.

Как подключить вытяжку к электросети

Окончательный этап — это подключение вытяжки к электросети. Он осуществляется двумя способами:

  1. Через розетку

  2. Через предохраняющий автомат

Очень важно помнить про заземление, о котором уже было указано выше статье. Благодаря ему можно убрать напряжение с корпуса и вентилятора вытяжки.

Как только все будет готово, можно оформить вытяжку в декоративный колпак и защитные воздуховоды и смело пользоваться всеми преимуществами этого оборудования.

Устройство кухонной вытяжки — это достаточно простая процедура, особенно при соблюдении всех правил электробезопасности и наличии необходимых инструментов и материалов. И единственное, что потом потребуется, так это 2 раза в год очищать оборудование от жира и копоти для предотвращения возгорания.

Установка вытяжки над газовой плитой — видео

Видео, которое поможет подробнее разобраться в установке вытяжки и подборе нужных элементов для монтажа:

Больше информации

Задать вопрос

Как я могу установить вытяжку, если воздуховода нет?

Есть два типа вытяжек, которые вы можете установить в этой ситуации: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов.Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Хотя установка воздуховодов сложна, мы можем облегчить вашу работу с помощью некоторых полезных советов по установке.

Как установить воздуховод — 9 полезных советов

Прежде чем вырезать отверстия в доме, составьте план.

Как только вы начнете пилить стену, вы не сможете точно собрать эту стену — во всяком случае, это непросто. Поэтому жизненно важно определить, где может проходить ваш воздуховод.На всем участке воздуховода у вас не должно быть гигантских шпилек — кроме того, если вы наткнетесь на электрические провода или другую проводку, ваш воздуховод не сможет пройти через эту область. Вам нужно будет найти для этого другой путь. В идеале воздуховод должен беспрепятственно выходить за пределы дома.

Вы можете провести его через стену или потолок, о чем мы поговорим ниже.

Прежде чем вырезать дыры в доме, решите, где установить вытяжку.

Одна из первых задач, которые вам нужно выполнить, — это ответить на следующий вопрос: следует ли пропускать вытяжку через стену или крышу? Это, вероятно, будет определять местоположение вашего диапазона.Если у вас есть выбор относительно того, где проложить воздуховод, спросите себя, где путь наименьшего сопротивления? Каков кратчайший путь наружу, не перекрытый никакими проводами или другими препятствиями?

Некоторые вытяжные колпаки могут быть установлены только с одним типом воздуховодов. Вытяжка островного типа должна выходить через потолок, в то время как настенные вытяжки могут выходить через стену или потолок, в зависимости от конфигурации вашей кухни.

Используйте жесткие воздуховоды.

Чтобы получить максимальную отдачу от вытяжки, установите ее с жесткими воздуховодами.Этот материал намного прочнее гибкого воздуховода, который, скорее всего, вызовет у вас проблемы в течение первого года после установки.

Для получения дополнительной информации о выборе правильного воздуховода для вытяжки, ознакомьтесь с этой статьей.

Оставьте расстояние 18 дюймов между коленями.

Следующие несколько советов направлены на максимальное повышение эффективности вашей вытяжной вытяжки. Оставьте 18 дюймов прямого участка воздуховода между каждым изгибом, чтобы уменьшить сопротивление внутри воздуховода.

Когда колена расположены слишком близко друг к другу, на стыках может скапливаться смазка, что снижает эффективность вытяжки. Кроме того, каждый изгиб добавляет сопротивление системе воздуховодов, поэтому воздух замедляется.

Фактически, он может не выйти за пределы вашего дома, что может привести к обратному черчению. Обратное вытягивание происходит, когда недостаточно мощности для вывода воздуха из кухни наружу. В результате кулинарный дым просачивается обратно на кухню, а не выходит за пределы вашего дома.

Первое колено должно находиться на расстоянии не менее 18 дюймов от вытяжки.

Важно оставлять пространство не только между локтями, но и от верхней части капюшона до первого локтя. В противном случае со временем в локтевом суставе будет скапливаться большое количество смазки, что резко снизит эффективность вытяжного колпака.

Используйте не более двух колен.

Чтобы ваша вытяжка работала максимально эффективно, используйте в воздуховоде не более двух колен. Более двух локтей просто слишком большое сопротивление, и воздух не будет плавно выходить наружу.

В идеале, пока вы обслуживаете фильтры вытяжки, вам не нужно чистить воздуховод вытяжки. Более двух локтей отрицательно влияют на воздушный поток, еще больше нагружая двигатель вытяжки. Кроме того, может накапливаться смазка, и вам, возможно, придется заплатить за обслуживание воздуховода.

Очистка воздуховодов — это узкоспециализированная область, поэтому она может быть дорогостоящей. Если вы будете следовать этим советам по установке, вы будете в хорошей форме.

Установите не более 30 футов воздуховода.

Наш последний совет по самой системе воздуховодов касается длины. Подобно использованию слишком большого количества локтей, слишком длинный воздуховод увеличивает сопротивление. Конечная цель — обеспечить удаление всех нежелательных загрязняющих веществ за пределы дома, поэтому не забудьте установить 30 футов или меньше для ваших воздуховодов.

Для получения дополнительной информации об установке воздуховодов ознакомьтесь с нашим полным руководством здесь.

Купите заглушку на стену или крышу.

Настенная или потолочная крышка — это надежный вариант для поддержания ваших воздуховодов в отличном состоянии на протяжении всего срока службы вытяжки.

Если вы выпустили вытяжку через наружную стену, подумайте о покупке настенной крышки. Или, если вы выпустили вытяжку через потолок, купите крышечку на крышу. Это предотвратит попадание крупного мусора и мелких животных внутрь воздуховода, что может значительно снизить эффективность вытяжки в долгосрочной перспективе.

По этой ссылке мы исследовали и рассмотрели четыре из лучших крышек на рынке.

Установить демпфер.

Заслонка похожа на колпак крыши тем, что не позволяет грязи и мусору попасть в воздуховод.Основное различие между обратным клапаном и крышкой состоит в том, что обратный клапан находится внутри воздуховода.

Демпфер не только защищает от мусора, но и предотвращает обратную тягу. Другими словами, это предотвратит попадание воздуха в воздуховод обратно в ваш дом. Обратный клапан представляет собой вентиляционное отверстие из нержавеющей стали, которое открывается, когда вытяжка работает, чтобы позволить воздуху выходить наружу, и закрывается, когда ваша вытяжка выключена.

При установке любой вытяжки в жилом помещении мы настоятельно рекомендуем демпфер вытяжки.Чтобы узнать больше о том, почему, ознакомьтесь с нашим полным руководством.

Чем выше CFM, тем больше воздуховод.

Последний совет касается размера воздуховода. С вытяжкой на 400 кубических футов в минуту установите воздуховод диаметром 4 дюйма. Между 600-900 кубических футов в минуту установите 6-дюймовый воздуховод. Между 900 и 1200 кубометров в минуту используйте воздуховод диаметром 8 дюймов. И, наконец, при 1200 кубических футах в минуту или более установите воздуховод диаметром 10 дюймов.

Вы всегда можете использовать воздуховоды большего размера; Самый важный совет заключается в том, что слишком маленькие воздуховоды будут забивать воздух, и ваша вытяжка не будет работать эффективно.

Если вам интересно узнать больше, мы подробно поговорим о размере воздуховода в этой статье.

Где купить вытяжку без воздуховода или с рециркуляцией

Возможно, вам не понадобится вытяжка с воздуховодом; в этом случае вам не придется мучиться с установкой воздуховода. Вместо этого вы можете приобрести новую вытяжку без воздуховодов.

В Proline Range Hoods есть десятки вытяжек профессионального качества с рециркуляцией. Вытяжка Proline — это красивое и функциональное обновление вашей кухни.

Просмотрите наши вытяжки без воздуховодов ниже.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой над вытяжкой без воздуховода.

Моя вытяжка не поставлялась с инструкциями. Мы не знаем, как его установить.

Если ваша вытяжка не поставляется с инструкциями, позвоните производителю и попросите инструкции или посетите его веб-сайт. Вы также можете посмотреть это видео о том, как установить вытяжку.

У нас есть много обучающих видео, которые вы можете найти здесь. Если это не поможет, ознакомьтесь с нашим руководством по установке.

Я обновляю кухню, и мне нужно заменить старую вытяжку Fasco.Какой тип вытяжки будет совместим с моим существующим воздуховодом?

Обратитесь к производителю, чтобы узнать размер воздуховода заменяемой вытяжки. Он должен соответствовать размеру воздуховода вытяжки Fasco. В противном случае у вас может получиться слишком маленький воздуховод. Тогда воздуху будет трудно выйти за пределы вашего дома. Мы рекомендуем заменить старую вытяжку на вытяжку того же CFM. Таким образом, воздух может плавно выходить за пределы вашего дома.

Краткое содержание

На этом завершается наша статья об установке вытяжки, если воздуховода не существует.Независимо от того, устанавливаете ли вы вытяжку с воздуховодом или без нее, мы надеемся, что это помогло вам без проблем завершить установку.

Если у вас есть какие-либо вопросы, не стесняйтесь позвонить нам и поговорить с одним из наших агентов по обслуживанию клиентов или техническим специалистом по телефону (877) 901 — 5530.

Если вы хотите узнать больше о вытяжках и вытяжках установки, ознакомьтесь с другими нашими статьями ниже.

Статьи по теме

Среднее время и стоимость установки вытяжки

Как установить вентиляционную вытяжку

Как установить потолочную опорную балку для островной вытяжки

Насколько сложно установить вытяжку, если ни одна из есть воздуховоды или вентиляция с крыши?

В этой ситуации вы можете установить вытяжку двух типов: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов. Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой над вытяжкой без воздуховода.

Крышка вытяжки DIY — Angela Marie Made

Наша крышка вытяжки, сделанная своими руками, готова! Получилось шикарно, да и сам чехол стоил меньше 30 долларов! Этот индивидуальный проект действительно начал объединять наши $ 1 тыс. Переоборудования кухни .

Вот фото нашей старой вытяжки до:

ПЕРЕД ФОТО

Наша вытяжка превратилась из раздражающего глаза в красивый центр кухни. Эта крышка вытяжки DIY в сочетании с , закрывающая пространство над кухонными шкафами , добавила много характера и очарования!

Давайте начнем по-настоящему, я почти отказался от этого проекта на полпути, пытаясь выяснить, как лучше всего сделать этот проект и с какими углами.Я так рада, что не сделала этого!

Поскольку этот проект был специально разработан для нашей кухни и все настройки кухонной вытяжки различаются, я не собираюсь делать подробное руководство, как обычно. Вместо этого это будет более подробный обзор того, что я сделал, на случай, если вы захотите сделать что-то подобное.

Я в основном разбирался в каждом шаге по ходу дела. Могут быть более эффективные способы сделать это, но в зависимости от моей настройки и дизайна, который я хотел, этот процесс сработал для меня!

Обратите внимание, этот пост содержит некоторые партнерские ссылки.Для получения дополнительной информации см. Мои раскрытия здесь.

Как сделать крышку вытяжки своими руками:

** Обратите внимание: количество досок, которые вам понадобятся, зависит от размера вытяжки.

Видеоурок:

Подписывайтесь на мой канал на YouTube здесь !

1. При необходимости установите новую вытяжку.

Для дизайна крышки вытяжки, которую я хотел сделать, нам пришлось заменить нашу старую вытяжку, так как она была слишком большой и у нее не было кнопок на нижней стороне.К тому же он действительно был устаревшим и все равно требовал замены.

Нам нужна была вытяжка без воздуховодов, устанавливаемая под шкафом, шириной менее 28 дюймов, чтобы можно было установить боковые элементы отделки. Сначала я заказал эту вытяжку , которая специально предназначена для создания индивидуальных кожухов, и ее можно установить как с воздуховодом, так и без воздуховода. Однако когда он прибыл, установка запуталась.

Я вернул его и заказал эту вытяжку вместо , которая была немного дороже, но идеально подходила для того, что мне было нужно.Он бывает разных размеров (я использовал размер 24 дюйма в белом цвете) и может быть установлен как с каналом, так и без него. Также доступны здесь и здесь .

На этом этапе мы также сняли дверцы шкафа, расположенные над вытяжкой.

2. При необходимости добавить боковую обшивку шкафа

Если у ваших шкафов есть боковые накладки, этот шаг можно пропустить. У меня шкафы нет, двери доходят до края. Итак, я добавил боковые элементы отделки с помощью гвоздика и 1×2, такой же высоты, как и вытяжка.

3. Установить рамку крышки вытяжки.

Ключа к этому проекту построения опорной рамы прочной для DIY вытяжки крышки. Во-первых, я сделал две боковые части с 2×2 и 1×2, прибитые вместе, чтобы поместиться за боковыми частями 1×2.

Затем я использовал свой Kreg Jig и 2 1/2 ″ Kreg-винта, чтобы создать отверстия для карманов на каждом конце боковых частей, чтобы прикрепить их к передней панели рамы 2 × 2. Можно было просто использовать дрель и обычные шурупы, но мне нужно было очень прочное соединение.

Эта рама выдвигалась на 1 дюйм больше, чем глубина моей вытяжки.

Мы прикрепили каркас к шкафам винтами 2 1/2 ″ через боковые шкафы, которые прикреплены к стеновым стойкам.

Получилась очень прочная рама!

4. Добавить опоры угловой рамы к раме вытяжки

Последняя часть конструкции рамы — угловая опора. Ух, это тот шаг, который заставил меня бросить этот проект на полпути. Честно говоря, оглядываясь назад, я просто слишком сильно обдумал этот шаг и усложнил его углами.

Вы можете увидеть более подробную информацию об этом шаге в видео-уроке DIY вытяжки здесь !

Во-первых, мы добавили 1 x 2, которые были на 1/4 дюйма от боковых частей 1 x 2, так что к нашим частям крышки бокового вытяжки (фанера толщиной 1/4 дюйма) было что прибить вдоль спины. Эти доски были прибиты к нашим шкафам.

Затем я добавил два гвоздя 2×2, сложенные друг на друга с 2-дюймовыми гвоздями с каждой стороны. Я сделал это для того, чтобы моя мореная деревянная доска 1 × 6 могла быть установлена ​​на правильной высоте и обеспечивала поддержку для досок для углового обрамления.

Для передних наклонных досок 1 × 2 я протянул доску за сложенные в стопку 2×2, чтобы отметить точный необходимый угол, который составлял около 21 градуса (еще раз проверьте этот шаг в видеоролике , посвященном вытяжке, обложке ). Так как мы работали с прямоугольным треугольником, я сделал некоторую геометрию, чтобы затем вычислить срезы под верхним углом!

X = 180 градусов — 21 градус — 90 градусов

X = 69 градусов

Ну, моя торцовочная пила режет только до 55 градусов. И я не хотел держать доску под неправильным углом во время резки.Итак, затем мы поняли, что нам не нужно, чтобы он был идеальным, и мы просто срезали как можно больший угол, 55 градусов, и этого угла было достаточно, чтобы прибить стену.

Затем прибиваем нижнюю часть доски к сложенным 2х2.

Кроме того, мы добавили несколько отверстий 1×2 внутри передних углов шкафа, чтобы уменьшить зазор для герметизации.

5. Прикрепите фанерную крышку вытяжки

.

Используйте циркулярную пилу и обрежьте фанеру 1/4 дюйма по размеру передней крышки. Мы сделали нашу немного выше, чем угловые доски 1 × 2.

Закрепите гвоздями 1 ″ и гвоздезабивателем на 1×2.

Что касается боковых сторон, я зажал фанеру и затем обрисовал точную форму, которую нам нужно было вырезать. Затем для идеального пропила использовалась циркулярная пила и направляющая с прямой кромкой.

6. Добавить накладку кожуха капота передней панели

Крышка переднего капота была отделана решеткой и гвоздями 1 ″. Он также скрывает кромки фанеры! Если бы эта крышка вытяжки была больше, я бы добавил обрезки и по бокам, но она была слишком маленькой.

7. Заполнить, заполнить отверстия, загрунтовать и покрасить Крышка вытяжки своими руками

На этом этапе мы заделали все щели и швы, заделали отверстия легкой шпателем, загрунтовали, а затем покрасили. Я использовал ту же краску, что и наш корпус расширенного кухонного шкафа , Benjamin Moore Advance in White Dove (атласный блеск).

8. Вырежьте и установите мореную деревянную доску 1 × 6 на раму крышки вытяжки.

Этот шаг был моей любимой частью этой накладки на вытяжку своими руками!

Вырежьте лист размером 1 × 6, чтобы обрезать переднюю часть крышки кожуха рамы.Передняя доска должна иметь фаску под углом 45 градусов на каждом конце. И две боковые доски должны иметь конец под углом 90 градусов и конец со скосом под углом 45 градусов.

Вот один из концов боковой доски:

Окрашивание и поли доска 1 × 6. Я использовал , это краситель и полиуретан .

Я хотел, чтобы все, находясь над плитой, можно было легко протирать, поэтому мы добавили поли к древесине, к тому же она отлично выглядит. См. Мои советы по окрашиванию дерева для красивой отделки! И убедитесь, что древесина отшлифована правильно !

Сначала установите боковые панели, зафиксируйте их на месте и выровняйте с помощью гвоздей 1 1/4 дюйма.Мы оставили около 3/4 дюйма дерева под вытяжкой. Затем прибейте переднюю доску к боковым доскам и каркасу.

9. Обработать нижнюю часть крышки вытяжки (при необходимости)

Наконец, я хотел получить чистый вид под крышкой капота. Я использовал эти доски 1 × 4 @ 3/8 ″ толщиной , обрезанные по размеру, и покрасил их в белый цвет, а затем прибил их к раме, чтобы покрыть ее. Я просто использовал их по бокам, так как хотел оставить зазор вдоль лицевой стороны снизу.

Вот и готовая обложка!

Ну, я просто в восторге от того, насколько прекрасна эта крышка вытяжки, сделанная своими руками! Это действительно свело воедино нашу кухню! Я люблю тепло и характер, которые он дает!

Я так рад, что не отказался от этого проекта! Как вы думаете?

Я знаю, что мы действительно могли бы использовать новую линейку сейчас, но для этого просто нужно подождать преобразования фазы 2, так как эта переделка фазы 1 имеет бюджет только в 1000 долларов!

Следите за историями из Instagram , чтобы узнать о прогрессе в обновлении кухни, и следите за на YouTube , чтобы посмотреть видеоуроки по всем проектам DIY! Финальное открытие приближается, я не могу дождаться, чтобы закончить этот кухонный макияж!

Еще одно до и после!

Хотите отложить на потом ?! PIN ЭТО ЗДЕСЬ:

Поделиться — это забота!

Установка вытяжки — Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли она под шкафами или подвешена в качестве координационного центра над кухонным островом, вытяжка является незамеченным героем на кухне, и ее редко ценят за решающую роль, которую она выполняет, устраняя переносимый по воздуху жир, запахи и тепло, выделяемые во время работы. приготовление еды. Если вы собираетесь обновить старую бытовую технику, такую ​​как посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она ​​тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, по-прежнему будете ошеломлены широким спектром цен и опций, доступных сегодня.Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

Вытяжки без воздуховодов и с воздуховодами

В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

  • В бесканальных моделях вентиляция не выходит за пределы вашего дома. Вентилятор вытяжки без воздуховодов втягивает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с наружной вентиляцией. Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
  • Вытяжные вытяжки более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон.Вытяжные вытяжки втягивают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью.Но также важно взвесить вентиляционные возможности устройства, чтобы убедиться, что вы выбираете тот, который достаточно эффективен и эффективен для ваших нужд.

Размещение двигателя вентилятора

Некоторые вытяжки звучат так, как будто самолет готовится к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора. Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать, как он работает.Как правило, чем сильнее вентилятор, тем громче шум, хотя некоторые модели более высокого уровня предназначены для минимизации шума.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум. Выносной вентилятор — лишь один из множества наворотов, которые увеличивают стоимость вытяжки.Но если ваша кухня открыта для гостиной или столовой, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятор, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

Рекомендации по установке вытяжки

Если вы удобный мастер, то относительно просто заменить существующую вытяжку на новую модель.Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых приспособлений.

Размер:

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Размещение:

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки.К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Источник питания:

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи.Хотя это не требуется по строительным нормам, многие подрядчики по строительству новых домов идут дальше и устанавливают указанную розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить. В спецификациях вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась выделенная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Сборка.

Как одиночные вытяжки, так и комбинированные вытяжки с микроволновой печью поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене. Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на внешней стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.

Фото: istockphoto.com

Техническое обслуживание вытяжки

После того, как вы установили вытяжку, поддерживайте ее в рабочем состоянии в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно.Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (см. Инструкции производителя) можно мыть прямо в посудомоечной машине, чтобы их было еще легче мыть.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Установка кухонной вытяжки за 7 простых шагов

Установка кухонной вытяжки должна быть сделана правильно, чтобы коммунальная система работала нормально.Согласно исследованиям и исследованиям, отсутствие плохой вентиляции во время приготовления пищи является одной из основных причин плохого качества воздуха в помещении, что негативно сказывается на вашем здоровье. Поскольку важно поддерживать здоровье тела, для достижения наилучшего результата также необходимо иметь кухонную вытяжку.

Сегодня вы заметите, что каждый владелец кухни хочет установить самую надежную кухонную вытяжку. Хотя они на самом деле не полностью устраняют запахи на вашей кухне, они помогают тем, что обеспечивают надлежащую циркуляцию воздуха во всем доме.

Причина, по которой вы устанавливаете кухонную вытяжку, состоит в том, чтобы обеспечить выпуск грязного воздуха и предотвратить потенциальные проблемы со здоровьем, связанные с нефильтрованным воздухом. В вашем доме необходима хорошая вентиляция, так как жир и влага должны постоянно отсутствовать в циркуляции всего внутри дома.

Как указано выше, установка кухонной вытяжки должна быть выполнена правильно, чтобы коммунальная система работала нормально. Когда вы будете руководствоваться инструкциями по установке вытяжек, вы никогда не ошибетесь.Вы можете найти множество цветов, стилей и форм, которые вы можете выбрать, когда решите установить вытяжку на своей кухне.

Большинство вытяжек, представленных на рынке, оснащены вентиляторами, позволяющими воздуху проходить прямо через фильтр. Так как вытяжка очищает воздух и удаляет всю лишнюю влагу на кухне, она может удерживать стену в течение длительного времени. Итак, вот наше руководство по установке кухонной вытяжки, которое поможет вам правильно установить вытяжку, чтобы она могла работать эффективно.У нас также есть отличное руководство по покупке вытяжки, в котором мы делимся с вами процедурой тщательного выбора, чтобы вы могли выбрать лучший выбор кухонной вытяжки, которая сделает приготовление пищи в вашей семье удовольствием.

Подробное руководство по установке кухонной вытяжки. ( с видеоинструкциями )

Вот пошаговая процедура установки кухонной вытяжки. Неукоснительное выполнение всех шагов поможет вам добиться отличных результатов.

Материалы, которые вам понадобятся, со ссылками для их покупки на Amazon

[symple_box color = «yellow» fade_in = «false» float = «center» text_align = «left» width = «»]

  1. Отвертка с удлинителем, охватывающая небольшие участки ==> Нажмите здесь, чтобы купить на Amazon
  2. Уровень
  3. ==> Нажмите здесь, чтобы купить на Amazon
  4. Рулетка
  5. Карандаш или маркер
  6. Настенная пила / замочная скважина ==> Нажмите здесь, чтобы купить на Amazon
  7. Алюминиевая лента
  8. Монтажный винт

[/ symple_box]

Начнем с видео.Однако я также рекомендую вам прочитать текстовые инструкции ниже.

  1. Как установить вытяжку для настенного монтажа — DIY




2. Инструкции по установке вытяжки под шкафом

Текстовые инструкции по установке вытяжки на кухне — вытяжка под шкафом
  1. Прежде всего, вы должны убедиться, что выключатель выключен непосредственно на панели выключателя, откуда поступает питание.Это необходимо для того, чтобы убедиться, что проводка в вытяжке шкафа не активна после начала процесса установки. В целях предосторожности проследите, чтобы проводка не контактировала с тестером цепей.
  1. Удалите жир, мусор или даже слегка отслоившуюся штукатурку вокруг вентиляционного отверстия — только если вентиляционное отверстие было от ранее установленной вытяжки. Между тем, если вы будете использовать вентиляционное отверстие для вытяжки вашего нового шкафа, в основном для вентиляции воздуха.И не обязательно для рециркуляции отфильтрованного воздуха непосредственно через вытяжку, тогда вы должны настроить ориентацию мероприятия для конкретной цели. Фланец должен точно соответствовать кожуху, чтобы обеспечить выравнивание фланца и вентиляционного отверстия.
  1. Точно над плитой необходимо положить монтажный шаблон, поставляемый для вытяжки, установленной в противоположном направлении от нижней стороны кухонного шкафа. Вы можете пометить монтажные отверстия карандашом.Если шаблон для монтажа не предоставляется, это означает, что вам придется удерживать вытяжку, отмечая расположение отверстий. После этого отложите шаблон и вытяжку.
  1. Подберите сверло правильного размера, на которое вы будете устанавливать винты. Рекомендуется точно измерить размеры винтов, чтобы точно просверлить отверстие в нужных местах. Теперь вы можете просверлить пилотные отверстия рядом с нижней частью шкафа, чтобы правильно установить все винты.
Прочие инструкции
  1. При установке кухонной вытяжки некоторые вставляли кончик винта прямо в дрель для лучшей подгонки. После этого вам нужно будет полностью пропустить проводку через отверстие в задней или верхней части вытяжки. Тогда вам нужно будет разместить вытяжку точно под шкафом. С помощью дрели можно приступить к закреплению вытяжки шкафа винтами, используемыми для крепления.
  1. Вы будете использовать половину полосы бело-черного провода, которую вы можете получить, только сняв оболочку с концов проводов.Это делается только с теми проводами, которые идут от печатной платы, а также с теми, которые проходят внутри самой вытяжки. Следовательно, придется скручивать оба конца проводов (черный и белый). После этого следует присоединить медный провод без оболочки к проводке в монтажной панели, идущей с помощью отвертки.
  1. Наконец, вы можете установить светильник на вытяжку, например, лампочку. Вы можете включить выключатель, чтобы проверить, работают ли огни.

Установка кухонной вытяжки требует правильного управления, чтобы получить максимальную отдачу от усилий. Вы сможете добиться наилучшего результата в своем кухонном проекте, если научитесь правильно выполнять пошаговые процедуры.

Вам также могут понравиться эти руководства

  1. Советы по устранению шумной вытяжки за 6 простых шагов
  2. Как чистить фильтры кухонной вытяжки
  3. Руководство по скрытию вентиляции кухонной вытяжки
  4. 5 лучших надежных вытяжек
  5. Как чистить холодильник [с видео]
  6. Как чистить микроволновую печь — Лучшее видео-руководство!
  7. Топ-5 лучших ножей сантоку для вашей кухни

=> Подробнее в категории «Дизайн кухни»

Сохранить

Сохранить

Установка вытяжки

Z Line (5 шагов)

1.Крепление центральной линии

При установке настенной вытяжки ZLine первым делом вам нужно найти центральную линию (вертикальную) вытяжки.

Центральная линия должна быть идеально расположена над варочной панелью или плитой, чтобы вытяжка могла эффективно улавливать дым, жир и испарения.

Если у вас есть столярный угольник или линейка, просто отметьте карандашом эту центральную вертикальную линию, на которой вы планируете установить вытяжку.

2.Отметьте два крепежных винта

Теперь, когда у вас есть центральная линия, следующим шагом будет отмерить два крепежных винта от центральной линии.

ZLine рекомендует устанавливать вытяжки на 30–36 дюймов над варочной панелью или плитой.

Читайте также: какие 36-дюймовые вытяжки самые лучшие? (Обзор)

3. При необходимости установите деревянную скобу

Перед тем, как ввинтить два крепежных винта, важно отметить, что эти крепежные винты должны войти в деревянные шпильки.Вытяжку нельзя поддерживать гипсокартоном, потому что он недостаточно прочен.

Если два монтажных винта не крепятся к стойкам, вам придется построить деревянную распорку, которая будет соединена со стойками стены. И тогда крепежные винты могут войти в деревянную распорку.

Также важно, чтобы установщик вытяжки не повредил существующую трубу или проводку в стене.

Читайте также: Как вентилировать вытяжку на внутренней стене?

Как установить ZLine под вытяжкой шкафа?

Вот отличное видео от ZLine, если вы хотите установить одну из их вытяжек под шкаф…

4. Установите два крепежных винта

Отметив два крепежных винта, установите эти винты, но оставьте 1/4 дюйма головки винта вне стены.

Пришло время установить вытяжку на концах крепежных винтов размером 1/4 дюйма.

А затем просто закрутите винты так, чтобы они были заподлицо с вытяжкой и стеной.

Читайте также: какие 30-дюймовые вытяжки являются лучшими?

5. Установка кронштейна дымохода

Следующим шагом является установка кронштейна дымохода по центральной линии над вытяжкой.Кронштейн дымохода поможет закрепить металлический дымоход вытяжки.

6. Установите переходную деталь.

Переходная деталь — это то, что крепило круглый воздуховод к прямоугольной верхней части вытяжки.

Вы просто прикрепите переходник к верхней части вытяжки с помощью прилагаемых винтов.

7. Выполните соединение воздуховода

После установки переходной детали пора подсоединить воздуховод.

Просто поместите конец круглого воздуховода на круглое кольцо переходной детали и удерживайте его на месте металлическим зажимом для воздуховода.

Я также рекомендую накинуть один кусок ленты из алюминиевой фольги на зажим, чтобы сделать его более надежным и герметичным.

Читайте также: Как покрасить старую вытяжку?

8. Выполните электрическое подключение

После того, как вы подключили воздуховод, вам нужно будет выполнить электрическое подключение.

Большинство вытяжек ZLine имеют трехконтактную вилку, и вы можете просто подключить ее к кухонной розетке. Розетка должна быть подключена к сети на 20 ампер.

Если у вас нет ближайшей розетки и вы хотите ее подключить, вам придется отрезать вилку, зачистить провода и выполнить электрическое соединение с помощью гаек.Согласно ZLine, лучший выход будет непосредственно за дымоходом вытяжки или сбоку от него.

9. Установка дымохода

Теперь пора установить двухсекционный металлический прямоугольный дымоход.

Сдвиньте внутреннюю часть дымохода вверх, чтобы были видны вентиляционные отверстия, и прикрепите эту вентилируемую часть к кронштейну дымохода. Затем вы прикрепите нижнюю часть дымохода к переходнику с помощью прилагаемых шурупов.

10. Установите перегородочные фильтры

Перед установкой перегородочных фильтров из нержавеющей стали ZLine рекомендует установить прозрачную масленку за двигателем нагнетателя.Теперь вы можете установить перегородку и перегородки.

Обязательно удалите защитную пленку с перегородок, которая может придать им белый цвет.

Читайте также: Каковы лучшие вытяжки с нисходящим потоком?

Какие инструменты необходимы?

  1. Защитные перчатки
  2. Линейка или плотник
  3. Карандаш
  4. Аккумуляторная дрель
  5. Гайки для проволоки
  6. Поиск шпильки

Зачем проверять вытяжку перед установкой?

Я всегда рекомендую домовладельцам проверять вытяжку перед установкой.

Если есть трехконтактная вилка с крышкой, вы можете легко подключить ее и проверить правильность работы всех настроек скорости и светодиодных индикаторов.

Очень сложно установить вытяжку, а затем понять, что она не работает должным образом и ее необходимо вернуть. Также перед установкой убедитесь, что вытяжка поставляется со всеми необходимыми деталями.

Как удалить воздух из вытяжек ZLine?

Важно отметить, что если вы устанавливаете новую вытяжку, воздух из этих приборов должен выходить напрямую наружу.Вы не хотите выпускать вытяжку на чердак, во внутреннюю стену или куда-либо, кроме как снаружи.

Читателям нравится мое новое руководство о том, нужно ли вентилировать вытяжки наружу , и в нем подробно рассматривается эта проблема.

Исключением из этого правила являются случаи, когда в вытяжке четко указано, что она может быть преобразована в бесканальную или самовращающуюся установку, что обычно требует добавления угольного фильтра.

Читайте также: Как установить вытяжку через потолок?

Зачем сводить к минимуму изгибы воздуховодов ZLine?

Также рекомендуется свести к минимуму количество изгибов в воздуховоде, чтобы минимизировать трение и потерю производительности, как рекомендовано Zline.

Кроме того, если вы выбираете жесткие металлические воздуховоды, этот тип воздуховодов всегда лучше гибких воздуховодов с выступами. Гладкая поверхность металлических воздуховодов обеспечивает больший поток воздуха и лучшую производительность вытяжки.

Читайте также: Какие вставки для вытяжки лучше всего?

Последние мысли

Установить вытяжку ZLine довольно просто, если у вас есть все необходимые инструменты, и я рекомендую вам внимательно прочитать руководство по установке ZLine.

Я бы, вероятно, даже не стал бы пытаться установить вытяжку без легкой аккумуляторной дрели, поскольку она может значительно упростить установку.

Если вам не нужно устанавливать новый воздуховод наружу, то установку вытяжки, вероятно, можно будет выполнить в течение нескольких часов.

Просто запомните мое золотое правило установки вытяжки: всегда проверяйте вытяжку ZLine, вставляя ее в розетку перед установкой. Вы не хотите тратить время на установку только для того, чтобы обнаружить, что она не работает должным образом или что вам не хватает частей.

Как заменить вытяжку

Со временем вытяжки под шкафами могут становиться шумными и шероховатый. Если ваш нуждается в обновлении, заменить его на удивление легко и потребует всего пара часов.

Вот что вам понадобится для этого проекта DIY для начинающих:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

№ экипировать себя с надлежащим защитным снаряжением.Мы будем сообщать вам на протяжении всего видео, когда вы следует и не следует использовать защитное снаряжение.

ШАГ ОДИН

Выключите питание. Начните с выключения питания диапазона вытяжка на главной панели обслуживания вашего дома. Если вы не уверены, какой выключатель вытяжку, включите ее и поверните выключатели, пока вытяжка не отключится.

ШАГ ВТОРОЙ

Отключить электр. Удалите жироулавливающий фильтр старого вытяжки. или фильтры, затем снимите крышку проводки, которая обычно соединяется с одним винт.Используйте бесконтактный тестер цепей, чтобы убедиться, что провода не находятся под напряжением. После того, как вы это сделаете, снимите гайки, удерживающие белый и черный провода. вместе и отсоедините оголенный провод от зеленой группы заземлений.

ШАГ ТРЕТИЙ

Снять старый капот. Вытяжки обычно прикрепляются к шкаф наверху с четырьмя винтами и пазами под ключ. В некоторых случаях вытяжки будут также крепиться дополнительными шурупами в стене за шкафом. Есть Помощник поддерживает вытяжку, пока вы откручиваете винты.Наклоните переднюю часть капюшона сначала вниз, а затем поднимите заднюю часть, когда снимете ее.

ШАГ ЧЕТВЕРТЫЙ

Установите зажим электрического кабеля. Снимите фильтры и крышку проводки и отложите их в сторону. Если электрический кабель в вашем доме выходит из строя из шкафа снимите заглушку кабельного зажима с верхней части новой вытяжки. Если кабель проходит сквозь стену, удалите заглушку с задней стороны капот, воткнув отвертку с плоской головкой в ​​выбивную прорезь и потянув за нее вне.Вставьте кабельный зажим с внешней стороны кожуха, зажимную гайку с внутренней стороны, затем затяните, нажав на выступы отверткой с плоским шлицем.

ШАГ ПЯТЬ

Подготовьте удаление воздуха. Для вентилируемых установок подготовьте соединения вентиляции и воздуховода в соответствии с инструкциями производителя. Для в рециркуляционных установках снимите предварительно установленные пластины воздуховода.

ШЕСТОЙ ШАГ

Подключите питание. Еще раз проверьте свои провода, чтобы убедиться, что они отключены. Пропустите домашний электрический кабель через кабельный зажим, затем затяните винты на задней части зажима.Используйте соединители для проводов, чтобы прикрепить черный и провода белого дома к соответствующим проводам вытяжки. Затем подключите провод голого дома. к зеленому винту заземления вытяжки и замените крышку проводки. Некоторые вытяжки оснащены электрическим кабелем и розеткой. В этих случаях просто прикрепите проводку капота, как домашний кабель.

СЕДЬМОЙ СТУПЕНЬ

Установить капот. Вверните монтажные винты в узкую часть каждого паза замочной скважины, оставляя каждый выступ примерно на одну восьмую дюйма.С помощью помощника прикрепите кожух так, чтобы каждая головка винта проходила через него. широкую часть прорезей, проталкивая электрический кабель в стену, когда вы идти.

ШАГ ВОСЬМОЙ

Установите нижнюю панель на место. Подсоедините жгут проводов лампы. и снова прикрепите нижнюю панель. Установите лампочки и снова установите крышку вентилятора. Ваша установка завершена. Сделайте шаг назад и полюбуйтесь своей новой вытяжкой.

Воздуховод 101 (вытяжка)

Библиотека документов

Приложения и утилиты GAF

Видеотека с практическими рекомендациями GAF

Учебные мероприятия и программы CARE

Инструменты для профессионалов строительства

Инструменты для дистрибьюторов

Программы сертификации GAF

Найдите подрядчика по кровельным работам для жилых домов

Кровельная черепица

Дизайнерская черепица

Битумная черепица Timberline

Битумная черепица с тремя выступами

Выберите кровельную черепицу

Компоненты и аксессуары кровельных систем

Обзор кровельной системы на весь срок службы

Битумная черепица для начинающих

Защита настила крыши (кровельный войлок и подкладка)

Герметичные барьеры

Вентиляция чердака Cobra

Опоясывающий лишай для бедра и конька

Прочие жилищные товары
(Вентиляционные отверстия, сайдинг, рулонная кровля)

DecoTech Солнечная кровельная система

MasterFlow Вентиляция чердака

Фиброцементный сайдинг

Мембрана для кровли с низким уклоном Liberty

Рулонная кровля для жилых помещений

TruSlate Оригинальная кровля из шифера

Изоляционные панели крыши

Краска для аксессуаров крыши

Герметик для каменной кладки

Информация о гарантии

Сравнить гарантии GAF

Гарантия FAQ

Зарегистрируйте свою гарантию

Спланируйте кровельный проект

Видеотека с практическими рекомендациями GAF

Нужна ли мне новая крыша

Мастер кровель GAF

Ремонт виртуального дома

GAF & Designing Spaces Roofing Guide

Руководство по стилю черепицы

Документы, спецификации и технические характеристики

Зеленая крыша Центральная

Глоссарий кровельных терминов

DIY Центр

Ответ на шторм

Купить продукты / установить

Цены / Где купить продукты GAF

Найти подрядчика по кровельным работам Master Elite ®

Видеотека с практическими рекомендациями GAF

DIY Центр

Профессиональные ресурсы

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документы, спецификации и технические характеристики

Видеотека с практическими рекомендациями GAF

Найти главного подрядчика по кровельным работам

Коммерческие кровельные продукты, системы и аксессуары

Просмотреть все кровельные системы коммерческого назначения

Асфальтовые аксессуары

Застроенная кровля

Кровельный битум модифицированный

Кровля однослойная

Покрытия и мембраны, наносимые жидкостью

Специальность (Садовые и террасные кровли)

Изоляция, защитные панели и системы крепления

Клеи, грунтовки и герметики

Профессиональные ресурсы

Владельцы и менеджеры коммерческой недвижимости

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документ и спецификации GAF.Библиотека

Видеотека с практическими рекомендациями GAF

План коммерческого проекта кровли

Узнайте о коммерческих кровлях

Руководство по системам с малым наклоном

Сравнить информацию о гарантии

Документ и спецификации GAF. Библиотека

Как техническое обслуживание экономит ценные доллары

Библиотека видео GAF

Купить продукты / установить

Где купить коммерческие кровельные материалы GAF

Найти главного подрядчика по кровельным работам

Найдите менеджера по коммерческой территории

Видеотека с практическими рекомендациями GAF

Новости, СМИ и пресс-релизы GAF

Новости и пресс-релизы

GAF В СМИ / ТВ-клипах

Загрузить логотипы и фотографии

Все о GAF

О компании

Контактная информация

Возможности трудоустройства

Информация для держателей облигаций

Патентная информация GAF

Блоги и социальная сеть GAF

Корпоративный блог GAF

Блог об устойчивом развитии GAF

Блог GAF CARE

Новости отрасли GAF

GAF В Твиттере

GAF В Facebook

Кровельные ссылки, которые нам нравятся

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
