Как сделать простой металлоискатель на одном транзисторе и АМ приемнике

Понадобится

• Транзистор n-p-n структуры, подойдет любой, типа 2N2222, BC640 и др.

• Конденсаторы: 1 нФ — 2 штуки, 100 нФ, 47 мкФ.

• Резисторы: 470 кОм, 4,7 кОм.

• Старый, но рабочий приемник средневолнового или коротковолнового диапазона с амплитудной модуляцией (АМ).

• Проволока 0,2-0,5 мм.

Схема

Изготовление катушки

Сборка металлоискателя

Настройка и испытания

Смотрите видео

Металлоискатель своими руками — 12 принципиальных схем

Металлоискатель своими руками — как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64… 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 — 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1…2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 …100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7…0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100… 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

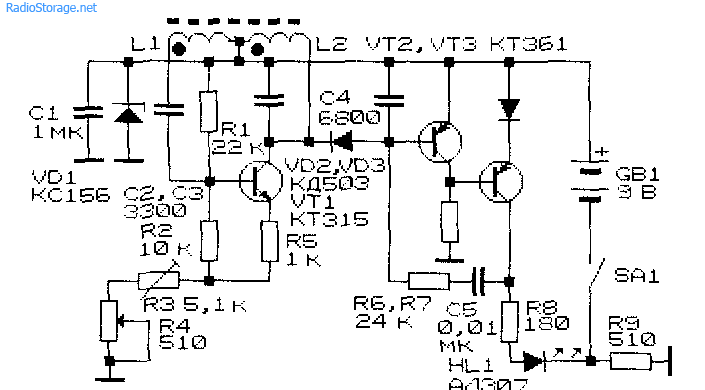

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

как сделать самому, простые схемы, инструкция по сборке и настройке своими руками

Здравствуйте, читатели! Сегодня я хочу поговорить о том, как собрать металлоискатель своими руками. Когда очень хочется купить , а денег на нее нет, приходится откладывать покупку на потом или брать кредит. Кредит обходится дорого. И в голове возникает мысль: «Вот бы найти клад». А какой ? Правильно, металлоискатель. Эта статья расскажет вам, как устроен этот прибор и какие детали нужны для его сборки.

Конструкция и принцип работы

Конструкция металлоискателей состоит из следующих основных элементов:

1. Катушка принимает и передает электромагнитный сигнал, сканируя поверхность с искомым металлом.
2. Блок управления обрабатывает сигнал, получаемый от катушки, оповещает пользователя графическим или звуковым сигналом, а также позволяет своими руками настраивать режимы работы детектора.
3. Нижняя штанга фиксирует катушку и регулирует угол ее наклона.
4. Средняя штанга – промежуточное звено между нижней и верхней штангой, позволяет регулировать высоту металлоискателя.
5. Верхняя штанга. Здесь размещается блок управления, а также удобная рукоятка с подлокотником, чтобы руки пользователя не устали от длительного удерживания металлоискателя.

Металлоискатель через катушку излучает электромагнитное поле. Когда в этом поле оказывается металл или любой другой токопроводящий материал, поле искажается и ослабляется. Блок управления улавливает это и подает сигнал.

Более электропроводные цветные металлы сильнее искажают излучаемое детектором поле, чем черные.

Поэтому чувствительные электронные схемы позволяют своими руками создавать приборы с дискриминацией металлов, которые могут отличать цветмет от чермета.

Разновидности металлодетекторов

Металлоискатели делятся на:

• индукционные;
• импульсные;
• фазочувствительные;
• параметрические.

Какие виды можно сделать в домашних условиях своими руками

Для самоделок хорошо подходят параметрические и фазочувствительные детекторы. Они просты в изготовлении, а детали для них стоят сущие копейки. Для сборки своими руками достаточно обладать базовыми знаниями по радиотехнике.

Металлоискатели с накоплением фазы намного чувствительнее параметрических. они имеют хорошую дискриминацию и позволяют находить даже мелкие драгоценности, что делает их любимым инструментом пляжных золотоискателей. На сухом песке удается найти серьги и кольца на глубине до 38 см.

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.


   Двухконтурные проще в изготовлении своими руками, чем импульсные.

3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Схемы металлодетектора для изготовления

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

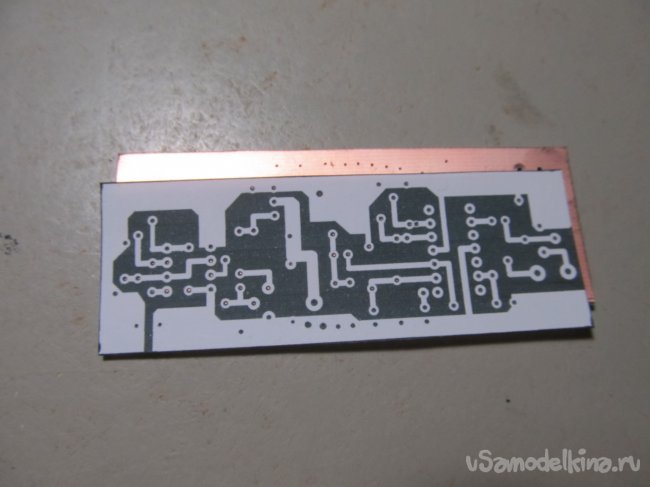

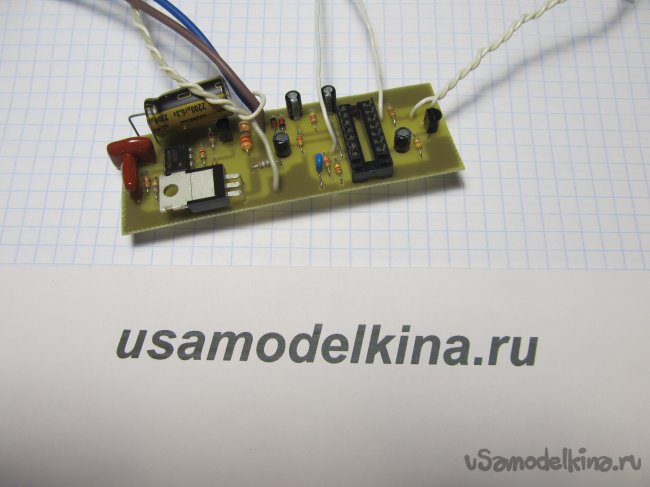

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

• до 9 см – подходит для поиска арматуры и профилей;
• 14-18 см – для поиска мелких драгоценностей;
• 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Расположение деталей на плате для микросхемы в корпусе DIP

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Расположение деталей на плате для микросхемы в корпусе SM

Ниже приведена схема расположения деталей при использовании микросхемы в SM корпусе.

Краткая инструкция по настройке прибора

Общее правило при регулировке металлоискателя своими руками – добиться наименьшего звука в «холостом» режиме, чтобы писк или щелчки появлялись только при обнаружении металлического предмета. Этого можно достичь, изменяя индуктивности катушек, емкость конденсатора или сопротивление резистора.

Модернизация

Чтобы металлоискатель лучше находил мелкие драгоценности, нужно увеличить его рабочую частоту.

Чувствительность прибора увеличивается и при добавлении в схему дополнительной RC-цепи.

Установка переменных резисторов позволяет настраивать прибор своими руками, не трогая катушки.

Применение динамиков с конденсаторами делает выдаваемый звук громче. Полезно также создание надежного крепления катушек и блока управления. Защита от ударов и трясок уменьшит помехи, а настройки будут реже сбиваться.

Заключение

Теперь вы знаете, как изготовить металлоискатель своими руками. Буду рад, если эта статья поможет вам найти клад. Подписывайтесь на новые статьи и делитесь полезной информацией в соцсетях.

принцип работы, параметры и инструкция

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях изготовить металлоискатель. Этот прибор довольно распространён среди начинающих археологов и искателей кладов. Прибор имеет достаточную высокую цену, потому многие радиолюбители пытаются собрать изделие сами. Чтобы знать, как изготовить металлоискатель своими руками, следует ознакомиться с общими рекомендациями.

Содержание статьи

Как сделать металлоискатель своими руками

Сегодня множество любителей кладов стараются не приобретать металлодетекторы, а собирать их самостоятельно. Почему-то принято считать, что вещь, которая сделана собственноручно существенно хуже готовых изделий.

Возможно, подобное изделие будет смотреться несколько хуже по эстетическим параметрам, однако в отношении технических показателей он практически не уступит профессиональным.

Как работает металлоискатель – принцип действия

Металлоискатель является электронным прибором, который состоит из первичного индикатора и вторичного узла. Устройства для выявления металлов разделяются на следующие подвиды:

• приборы приёмо-передачи;
• индукционные;
• импульсные;
• генераторные.

Большая часть моделей среднего ценового диапазона считаются приборами по типу «приём-передача». Принцип функционирования довольно простой и основан на поступлении магнитных волн. Основной частью приспособления станут две катушки.

Если на пути магнитной волны встретится предмет из металла, он отразится от него, и устройство получит отражённый луч. Сработает сигнал, информирующий об обнаружении цели.

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача». Основным отличием станет лишь наличие одной катушки, посылающей и принимающей импульс.

Импульсные металлодетекторы невосприимчивы к минерализации почвы. Магнитное поле создаст на верхнем слое предмета из металла вихревые токи. Непосредственно их и будет улавливать устройство.

Генераторные металлоискатели могут быть различных видов. Однако каждый из них имеет основой LC-генератор. Подобные приборы не очень восприимчивы, часто предназначаются для обнаружения металлов лишь 1 вида.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

• принцип воздействия;
• частота;
• восприимчивость;
• масса;
• балансировка почвы;
• целеуказание;
• дискриминатор;
• вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

Наиболее популярные виды устройств:

• металлодетектор «Пират»;
• детектор «Бабочка»;
• излучатель без схем;
• металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

• ИМС КР 1006ВИ1, чтобы создать передающий блок;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
• NPN-транзисторы;
• провод ПЭВ 0,5, чтобы создать катушку;
• материалы, чтобы изготовить корпус и пр.;
• пластину, покрытую листом из меди, чтобы изготовить печатную плату;
• провод;
• изоленту;
• паяльник;
• скальпель;
• отвёртки;
• пассатижи;
• разные типы крепежа.

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

• паяльник;
• припой, олово, канифоль;
• пассатижи;
• отвёртки;
• ножовку по металлу;
• осциллографы и прочие измерительные устройства.

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
3. Размещаются детали согласно схеме, проводится распайка.
4. Плата для металлоискателя готова.

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
4. Рамка для металлодетектора готова.

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.

Характерные черты глубинных детекторов

Подобные металлодетекторы способны обнаруживать объекты на больших глубинах. Качественное устройство, которое сделано собственноручно, способно заглянуть на глубину в 6 м. Но в такой ситуации габариты предмета должны быть большие. Лучше других функционируют такие металлоискатели для выявления старых снарядов либо осколков больших размеров.

Есть две разновидности глубинных детекторов: рамочный и приёмопередатчик на штанге. Рамочный охватывает для сканирования большие площади, но, определить точное место залегания искомого предмета в такой ситуации затруднительно. Второй вариант – точечное устройство, работающее целенаправленно вглубь на небольших диаметрах. Работы с ним проводятся неспешно и аккуратно.

Металлоискатель предназначается для выявления предметов, по электрическим либо магнитным параметрам отличающихся от среды, где они находятся. На сегодняшний день множество людей предпочитают изготавливать подобные устройства самостоятельно. Чтобы иметь представление о том, как создать это прибор самому, необходимо иметь определённые навыки.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения

Детская5 «золотых» правил ремонта детской, чтобы малыш рос счастливым

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Металлоискатели своими руками, 33 конструкции

Данное издание поможет Вам открыть для себя мир чудесной истории, кладов, украшений и других предметов скрытых под толщей земли.

В книги рассказано, какое оборудование и снаряжение лучше взять, отправляясь на поиски кладов и как правильно организовать поиски.

Самое главное в книге — помощь в подборе подходящего металлоискателя или изготовление своего своими руками — для этого есть 33 конструкции металлоискателя со всеми чертежами, схемами и пояснениями.

В книге представлены такие самодельные конструкции:

— Металлоискатель на микросхеме К175ЛЕ5;
— Металлоискатель с контуром на 4,6 кГц, простая конструкция;
— Транзисторный металлоискатель, имеет простую конструкцию;
— На микросхемах со схемой сравнения;
— Металлоискатель, основанный на принципе «Передача-Прием».

и многие другие самодельные конструкции металлодетекторов.

Данное издание предоставлено в ознакомительных целях. После ознакомления удалите сохраненную копию и купите в официальном магазине полную версию.

Скачать или читать онлайн

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Металлоискатель своими руками

Подробности

Создано: 25 сентября 2017

   Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее…

Подробности

Создано: 19 сентября 2017

  В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах.  Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Подробнее…

Подробности

Создано: 10 сентября 2017

       В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Подробнее…

Подробности

Создано: 14 июня 2017

Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее…

Подробности

Создано: 14 июня 2017

      В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

    Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее…

Подробности

Создано: 09 июня 2017

Металлоискатель пират на микроконтроллере своими руками

    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Подробнее…

Подробности

Создано: 10 октября 2013

Металлоискатель своими руками

Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.

В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика — A2111105 (форум MD4U,форум Паяльник).

Подробнее…

Подробности

Создано: 18 мая 2013

Схема металлоискателя pirat своими руками

За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.

Подробнее…

Подробности

Создано: 12 апреля 2013

схема металлоискателя

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.

И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.

Подробнее…

Подробности

Создано: 21 марта 2013

Металлоискатель схема своими руками

Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Подробнее…
