Лебедка своими руками для авто: Как сделать ручную лебедку своими руками: 3 рабочих варианта для мастерской

Лебедка своими руками — делаем из подручных материалов

Лебедка является неотъемлемой частью любого настоящего внедорожника. Так, лебедка для УАЗа и автомобилей подобных ему является настоящим помощником в непогоду. Но, что если вам просто нужен простой и дешевый агрегат, который выручит легковой автомобиль на проселочной дороге? Для этого отлично подойдет лебедка своими руками как электрическая, так и ручная. Давайте разберем необходимые материалы и процесс изготовления.

Что вам понадобится?

Если вас заинтересовала лебедка своими руками из стартера, можно обойтись дешевыми и распространенными вариантами. В качестве силового агрегата хорошо подойдет мотор от электростартера ВАЗ-2101. Они довольно распространены и стоят дешево, однако большой мощностью не обладают, но для небольшого седана или внедорожника, например, ГАЗ 69, вполне хватит.

Далее стоит присмотреть редуктор. Можно выбрать и от старой советской дрели. Главное, чтобы передаточное число было примерно 1 к 20.

Еще необходим вал с шестерней и подшипниками, кусок трубы для барабана и две круглые металлические пластины. Также потребуется листовой метал, различные стержни, болты и гайки.

Изготовленная лебедка электрическая своими руками хороша тем, что для неё можно использовать множество завалявшихся и ненужных материалов.

Из инструментов обязательно нужна болгарка, сварочный аппарат, а также разводной ключ.

Лебедка зачастую нужна в длительной и сложной поездке. Если вы любите приключения, вам также будет полезно узнать о сооружении экспедиционного багажника. Читайте эту статью. А для поездки на рыбалку понадобиться и прицеп для лодки. Читайте об изготовлении его своими руками здесь.

Порядок изготовления лебедки

На самом деле, процесс изготовления лебедки довольно прост, однако стоит придерживаться порядка, чтобы не пришлось переделывать одну и ту же работу несколько раз.

1. Первым делом необходимо соединить электродвигатель с редуктором. Для этого к шестерне двигателя привариваете трубку. Другой её конец просверливаете насквозь и привариваете две гайки. Далее надеваете трубку на шестерню редуктора и ввинчиваете гайки, которые послужат в качестве фиксатора. Чтобы на вал ничего не намотало, стоит чем-то его закрыть. Например, можно облезать кусок тонкостенной пластиковой трубы.

Очень важно! Перед тем как фиксировать, обязательно проверьте, чтобы редуктор уменьшал, а не увеличивал скорость двигателя.

2. Теперь необходимо изготовить вторую важную часть авто лебедки своими руками, а именно барабан.

Для этого берем обрезок трубы и привариваем к нему по бокам две металлические круглые пластины, которые буду ограничивать веревку. В пластинах должно быть сквозное отверстие, через которое продеваем вал с шестерней и привариваем его.

Важно соблюсти соосность, иначе ваш вал будет болтаться и вызывать ненужные вибрации.

3. Далее берем две металлические квадратные пластины, которые в длине будут немного больше, нежели диаметр пластин барабана. Проделываем отверстие в центре и в каждом углу.

На каждой пластине привариваем два подшипника (но не внутренней частью). Далее продеваем вал барабана через подшипники. Чтобы собрать всю конструкцию, нужны 4 болта, которые продеваем через отверстие в одной и другой пластине, а с другой стороны накручиваем гайку. В итоге делаем так с 4-х углов.

4.  Редуктор необходимо прикрепить к одной из пластин так, чтобы он своей шестерней сцепился с шестерней вала.

5. В завершение необходимо изготовить каркас. Для этого из квадратных профилей можно изготовить прямоугольник и приварить к нему одной стороной квадратные пластины, а также зафиксировать мотор и редуктор.

6. И напоследок изготовьте пульт. Для этого достаточно всего одна кнопка, которая будет замыкать контакт. Он должна быть подпружинена, чтобы при отпускании её контакт размыкался.

7. Такая изготовленная лебедка автомобиля своими руками имеет один важный нюанс, а именно то, её нельзя фиксировать непосредственно к автомобилю. К каркасу придётся крепить тканевый буксировочный трос, который будет выступать в качестве изолятора. Чтобы избавиться от данного нюанса, необходимо изолировать щетки двигателя от массы.

Ручная лебедка

Лебедка ручная своими руками конструктивно похожа на электрическую, благодаря чему можно придерживаться инструкции описанной выше, однако, вместо электрического двигателя необходимо присоединить рукоятку, которую придется вращать руками. Благодаря редуктору удастся существенно снизить нагрузку на человека, однако мощность такой лебедки все же будет определяться именно мускульной силой. Это стоит учитывать, если вы владете полноразмерным кроссовером или внедорожником.

Теперь вы знаете как сделать лебедку своими руками. Она имеет довольно простую конструкцию и легко изготавливается из распространенных и дешевых материалов, что позволит без лишних затрат изготовить даже временное решение, перед покупкой фирменного агрегата.

Лебедка для автомобиля своими руками — Рамблер/авто

Российские дороги оставляют желать лучшего. Несмотря на то, что каждый год из бюджета правительства выделяются огромные суммы, ситуация улучшается очень медленно. Многие автовладельцы сталкивались с тем, когда нужно любой ценой проехать по дороге, которая представляет из себя грязевое болото.

Сегодня в комплектации многих внедорожников предлагается специальное средство — лебедка. Она может помочь машине выбраться из грязевой ямы или болота. Учитывая то, что в небольших городках страны такие дороги можно встретить очень часто, каждый водитель должен задуматься о приобретении такого оборудования. Оно поможет запросто справляться с проселочными и даже лесными дорогами. Однако, сегодня можно сэкономить средства и сделать лебедку собственноручно. При этом потратить на это нужно копейки. Устройство не будет занимать много места в багажнике, а в трудной ситуации поможет справиться с любой дорогой. Рассмотрим, как самостоятельно сделать лебедку.

Колесный диск. Данный способ подойдет для автомобилей, на которых установлены штампованные диски. Лебедка поможет без труда выехать из грязи или снега. Принцип работы приспособления очень напоминает катушку, которая накручивает на свою поверхность веревку. Другой конец каната нужно закрепить на любой прочной поверхности — дерево или столб. Очень важно, чтобы опора была устойчива к нагрузке. Изготовить лебедку из диска очень просто. Для этого необходимо следовать по пунктам:

Вытащить шпулю из диска, при этом стоит учитывать, что ее размер должен быть меньше, чем у диска на автомобиле;

Сделать несколько зацепов в форме «Г»;

Для того, чтобы разметка была более точной, можно взять запасное колесо, прислонить к нему шпулю.

На будущей лебедке необходимо отметить точки, где есть отверстия диска у запасного колеса.

На данные отметки при помощи сварки закрепить зацепы. Они применяются для более прочного сцепления шпули и колесного диска авто. При этом на одно отверстие должен приходиться один зацеп.

На конечном этапе можно покрыть приспособление краской — это дело каждого автовладельца.

Готовую лебедку очень просто применять на деле. Например, если автомобиль встал на бездорожье, нужно следовать пунктам:

прикрепить самодельную лебедку на ведущее колесо;

в отверстие шпули протянуть веревку и затянуть на узел;

другой конец веревки зафиксировать на прочном элементе — столб, дерево;

завести машину и начать движение на первой скорости — машина потянет саму себя.

Во время данного процесса запрещается вращать колеса — есть риск порвать канат. Вышеупомянутый способ подойдет для переднеприводных автомобилей, машинам с задним приводом рекомендуется выбираться назад.

Тормозная трещотка. Еще один способ изготовить лебедку самостоятельно. Для этого можно использовать тормозную трещотку, которая есть в автомобилях КАМАЗ. Преимуществом данного метода является то, что деталь сейчас можно найти в продаже в интернете. Оборудование изготавливается за пару шагов:

Собрать вал и закрепить на нем барабан с тросом;

Изготовить из металла серьгу, присоединить к ней петлю или приобрести дополнительно карабин. После этого закрепить на проушине трещотки тормозов;

Из арматуры сделать рычаг, при помощи которого можно будет вращать вал.

Итог. Сделать лебедку своими руками может каждый автовладелец, который хочет сэкономить деньги. Данные устройства ничем не уступают оригинальному оборудованию. С их помощью можно вытащить автомобиль из грязи или снежных сугробов.

Найти чертеж самодельной лебедки. Ручная лебедка своими руками

Иногда автомобиль может оказаться в таком месте, куда не может доехать обычная легковушка.

Особенно распространена подобная ситуация среди любителей активного автомобильного отдыха. И тогда приходится преодолевать тяжелые условия бездорожья, а для этого нужно надеяться на физическую силу пассажиров, которых, кстати, может и не быть, или же использовать силу мощных тягачей. В таком случае автовладелец не обойдется без лебедки, при помощи которой можно вытащить авто из любого рода трудности в виде грязи или песка. Поэтому каждому автолюбителю будет полезно узнать, как сделать лебедку из стартера своими руками, о чем будет рассказано далее.

Итак, лебедка является одним из наиболее популярных грузоподъемным механизмов. Ее предназначение заключается в перемещении разнообразных грузов в горизонтальной плоскости при помощи волока. Она может использоваться не только для того, чтобы вытаскивать автомобиль из песка или грязи, ведь существуют не только автомобильные лебедки, но в данном случае речь именно о них.

Данные приспособления для извлечения автомобиля из бездорожья отличаются друг от друга по таким характеристикам, как размер, конструкция и технические параметры. В зависимости от этого выделяют несколько классификаций.

Первая классификация объединяет лебедки на основе типа привода:

  1. Ручные – довольно просты в создании и в процессе установки, не требуют особых финансовых затрат, имеют небольшие размеры. Но не все так прекрасно – такой тип является наиболее трудозатратным среди всех остальных. Как можно понять из самого названия, такой вид требует немалой мышечной силы. Как правило, данный механизм сможет работать с грузом, вес которого не превышает 1000 кг, но могут встречаться и исключения из этого правила. Этот вариант является идеальным, если говорить о таком явлении, как «на всякий пожарный», ведь при простейшей ситуации свойств данного устройства будет вполне достаточно. Но не стоит возлагать на него особые надежды в более трудных случаях. Поэтому я не рекомендую предоставлять такой лебедке статус осинового средства извлечения авто из бездорожья.
  2. Механические – действенны благодаря силе мотора. Понятно, что в данном случае от водителя уже не требуются особые физические усилия. Главный недостаток такой лебедки в том, что она будет бесполезной игрушкой при факте заглохшего мотора. Является наиболее надежным, но и довольно неоднозначным вариантом.
    Такой тип обладает буквально сумасшедшей мощностью, в это же время он очень тяжелый и громоздкий. Если автомобиль изначально при покупке был оборудован этим видом лебедки, то водитель будет чувствовать себя более чем прекрасно. Но вряд ли кто-то решится установить данный агрегат по конструктивным причинам.
  3. Электрические лебедки наиболее популярны среди водителей внедорожников. В этой ситуации вращение барабана происходит благодаря действии электрического двигателя, который, как известно, питается от аккумулятора авто. Тут главное не переборщить и не израсходовать всю энергию, чтобы потом хватило и домой доехать. Такое устройство подойдет практически для любой ситуации, насколько критичной она бы ни была. Данный вид способен на поднятие груза весом более чем в 4000 кг, то есть, в принципе, при ее помощи можно подвесить авто на дерево. Проверять не рекомендую, но суть понятна.
  4. Гидравлические – считаются сложнейшим агрегатом по своей конструкции. Оснащаются такие лебедки насосом масляного типа, приводом насоса, а также баком, в котором хранится масло.

Вторая классификация, на основе которой выделяем такие два типа лебедок:

  • Стационарные – такие модели, как правило, крепятся к передней части автомобиля. Недостаток такого стационарный лебедок в том, что процесс эксплуатации является причиной постоянного загрязнения и коррозии машины, а это имеет негативное влияние на работу лебедки.
  • Съемные – такие механизмы лучше, нежели ранее приведенный вариант. Автовладельцы имеют возможность самостоятельно сделать доработку своего транспортного средства, что позволит монтировать лебедку не только спереди, но и сзади, к тому же в любое нужное время. А само устройство будет храниться в багажном отсеке, что обеспечит ему долговечность и высокий уровень функциональности.

Как сделать лебедку из стартера

Как уже было указано ранее, наибольшей популярностью в среде автовладельцев пользуются электрические лебедки. Поэтому далее я расскажу, как при помощи базового набора материалов и собственных рук сделать лебедку с электрическом приводом. А главным помощником и, собственно, основным материалом для этого является автомобильный стартер. Я рекомендую использовать стартер, который в своей конструкции уже располагает планетарным редуктором. Если старые жигули еще не были разобраны на детали, то это, пожалуй, последний случай, когда они будут полезны для водителя, ведь именно в них находится такой стартер.


Итак, чтобы сделать лебедку из стартера, необходим следующий набор материалов:

  • барабан, который можно выполнить из трубы: к ним следует приварить щечки, толщина которых будет варьироваться в пределах 4-5 мм;
  • шестерни;
  • трос;
  • редуктор;
  • сварочный аппарат;
  • болгарка;
  • металлические лист, предназначенный для осуществления монтирования всей конструкции;
  • электропроводка;
  • измерительные приспособления;
  • собственно, сам стартер.

Ведь в ином случае он может не выдержать столь сложную конструкцию. Но, как известно, далеко не каждый автомобиль может похвастаться таким идеальным бампером, поэтому в этом случае я советую площадку для крепления лебедки делать над ним.

Видео “Устанавливаем лебедку на УАЗ”

На записи показан самый простой способ метод установки лебёдки для автомобилей марки “УАЗ”.

Самодельная лебедка является хорошим и экономичным решением. Ручная лебедка своими руками устанавливается достаточно просто, что позволяет сэкономить средства на ее приобретении. Любой джипер или владелец внедорожника, которому часто приходится ездить по бездорожью, всегда установит себе лебедку. Несмотря на то, что на авторынках в настоящее время имеется большой выбор лебедок, самодельные лебедки активно создаются разными автовладельцами для собственных нужд. Это связано с тем, что цена на фабричные устройства отнюдь не демократичная (несмотря на большую конкуренцию между фирмами-изготовителями).

Описание и виды

Лебедками называют механизмы, которые передают тяговые усилия каната (цепи или троса) от приводного барабана.

Приводы лебедок обычно делают либо ручными, либо подключают к ДВС (двигателю внутреннего сгорания), однако для автомобилей могут использоваться и другие варианты. Автолебедки используются для перемещения грузов (автомобиля) по горизонтальной плоскости.

Принципы работы самодельных устройств ничем не отличаются от принципов работы фирменных. Такие тяговые устройства различают по типам привода на:

  1. Электрический привод. Для его реализации требуется электродвигатель. Наиболее часто для этих целей используют автомобильный стартер, которые переделывают для работы в режиме двигателя, также возможно использование генераторов от разных типов автомобилей и тракторов. Используемый электрический двигатель должен обладать высоким крутящим моментом, большой мощностью. Практически невозможно найти двигатель большой мощности, который потребляет мало энергии, поэтому аккумулятор автомобиля может быстро сесть. Во избежание проблем с ним рекомендуется иметь запасной.
  2. Наиболее сложными конструктивно являются лебедки с гидроприводом. Для его реализации необходимо обзавестись рядом устройств: маслонасосом, масляным бачком и электродвигателем для привода насоса. Гидравлический привод имеет наиболее высокий показатель мощности, экономичности и эффективности. Маломощный двигатель насоса потребляет гораздо меньше энергии, чем мощный электродвигатель для главного привода, поэтому он не станет «опустошающей» нагрузкой для аккумулятора.
  3. Ручные. Основной тягловой силой является мускульная сила человека. Чтобы не требовалось прикладывать большие физические усилия, необходимо реализовать несколько передаточных звеньев (полиспаст). Кроме того, для уменьшения усилия используют довольно длинные рычаги.
  4. Лебедки с приводом ДВС. Обычно их мощность невелика, и вытянуть машину из ямы ими невозможно, однако они имеют довольно высокий тяговый момент, что позволяет снизить прилагаемые физические усилия для выталкивания автомобиля из препятствия. Главным недостатком такого привода является практически полное отсутствие дистанционного управления – необходимо подойти к лебедке и включить либо отключить ее вручную. Поэтому иногда такие устройства монтируют в задней части автомобиля, в качестве вспомогательного механизма.

Следующим критерием деления таких устройств на виды является тип используемого тягового материала. По этому критерию их делят на канатные и цепные. К цепным относятся лебедки, использующие только цепи. Канатными называют устройства, на которых могут применяться металлические тросы, пеньковые канаты (хотя это анахронизм!) и другие подобные материалы. Большую популярность завоевали устройства, на которых используются металлические тросики. Такие тросики очень прочны, могут выдерживать большие нагрузки, редко рвутся (но это не означает, что они никогда не рвутся) и имеют малый диаметр. Малый диаметр позволяет намотать на барабан больше троса, чем цепи. Повышенная прочность тросика обеспечивается ее конструкцией: множество маленьких проволочек, сплетенных вместе, равномерно распределяют нагрузку между собой, а их плетение позволяет снизить величину прикладываемой нагрузки. В то же время в цепи не происходит равномерного распределения нагрузки, что часто приводит к ее разрыву.

Независимо от выбранного типа лебедки, основные элементы для ее создания для всех типов одинаковы. Ими являются барабан, основа (то, на что монтируют барабан и прикрепляют конструкцию к автомобилю), редуктор. Если планируется изготовление лебедки с электроприводом или ДВС, то следует обзавестись соответствующим двигателем. Для гидропривода устройства следует приобрести маслонасос с электродвигателем и емкость для масла.

Изготовить такую лебедку самостоятельно непросто, поэтому настоятельно рекомендуется обратиться к специалисту-гидравлику. Для ручных лебедок требуется наличие передаточного устройства и прочного длинного рычага.

Барабаны обычно изготавливаются из труб, к которым привариваются ограничители (щечки) по торцам, которые имеют больший диаметр, чем труба. Если планируется использовать электроприводное устройство, рекомендуется приобрести двигатель или стартер, который имеет в своем составе редуктор.

Перед началом монтажа любого тяглового механизма необходимо начертить подробный чертеж конструкции, в котором должны быть учтены все необходимые детали, крепеж и специфические конструктивные особенности. Важно уделить внимание состыковке барабана, редуктора и двигателя. Немаловажным является и обеспечение питанием устройства: не следует прокладывать провода от аккумулятора напрямую или как вздумается, они должны быть защищены от механических повреждений и воды. Чтобы сделать работу устройства безопасной, настоятельно рекомендуется установить систему дистанционного управления с выносным пультом, который должен обеспечивать стабильную работу на дистанциях не менее 5 метров.

Когда все материалы заготовлены, можно начать изготовление тяглового устройства.

Лебедка — это один из самых необходимых инструментов, который должен иметься у каждого покорителя бездорожья. Ведь без этого механизма вытащить из канавы или брода свой автомобиль будет практически невозможно. Одни автолюбители приобретают уже готовые лебедки и ставят их на силовые бамперы, а другие изготавливают их собственными руками.

И если вы сомневаетесь в выборе подходящего инструмента, можете попробовать сделать его самостоятельно. В этом поспособствует вам наша сегодняшняя статья.

Какой может быть самодельная лебедка?

Следует отметить, что устройства подобного рода подразделяются на несколько категорий в зависимости от типа своей конструкции. Так, автомобильная самодельная лебедка может быть:

  • ручной;
  • электрической;
  • гидравлической.

Однако, несмотря на разную конструкцию, все три типа устройств имеют одинаковый принцип работы. Заключается он в следующем: наматывается на барабан, который в свою очередь вращается через редуктор двигателя или же благодаря усилиям собственных рук. Чтобы разобраться в этом более подробно, рассмотрим каждый из этих типов отдельно.

Лебедки с электроприводом

Зачастую в работе данных инструментов задействуется автомобильный стартер либо грузовой генератор. Еще такая самодельная лебедка может работать на отдельно установленном электрическом двигателе. В остальных случаях автолюбители переделывают стартер и генератор под работу в режиме мотора.

Однако какого бы происхождения эта лебеда ни была бы, она обязательно должна иметь высокий крутящий момент, дабы механизм смог вытащить 2-тонный громадный джип из канавы. А так как основная энергия для работы поглощается от аккумулятора, автолюбители устанавливают батареи более повышенной емкости. Однако все равно электрический мотор, каким бы мощным он ни был, не должен так сильно разряжать АКБ.

Гидравлические устройства

Конструкция таких лебедок является более сложной, нежели у электрических аналогов. Как правило, осуществляют привод при помощи масляного насоса. Несмотря на свои большие размеры, лебедки подобного типа обладают большими преимуществами — обеспечивают максимально высокое тяговое усилие, отбирая у автомобиля минимум энергии бортовой сети. Помимо внедорожников, устанавливаются такие самодельные лебедки на трактор или мотоблок.

Ручные устройства

Данные инструменты изготавливаются по такому же принципу, как и все остальные. Однако здесь роль двигателя выполняет вовсе не стартер и не масляный насос, все усилия производятся вручную, то есть стараниями человека.

Мощность такого устройства напрямую зависит от физической силы оператора и общей длины рычага. Поэтому самодельная снабжается довольно длинным рычагом. Это создает максимально большие тяговые усилия.

Как изготовить?

Барабан с тросом — это ключевой узел, из которого состоит любая самодельная лебедка. Чертежи данного устройства должны быть максимально точными, дабы механизм работал правильно и надежно. Хорошо, если такой барабан у вас имеется в готовом состоянии, ведь куда более сложно изготовить его своими руками.

Как сделать самостоятельно барабан? Для этого нужно взять кусок трубы с толстыми стенками, и при помощи электродов и сварочного аппарата приделать к ней щечки толщиной 5 миллиметров. К одной из последних деталей необходимо прикрепить ведомую шестерню. Сама же труба снабжается посадочными местами для подшипников.

Можно изготовить барабан для лебедки и другим способом. Для этого вам необходимо иметь несколько ступиц от какого-либо «жигуля» или «Волги». В них следует проточить место для сварки и прикрепить половинки на оправке нужного диаметра, чтобы достичь соосности всех деталей.

Редуктор лучше всего брать с большим передаточным числом (червячного типа). Главный плюс такого механизма — отсутствие необходимости в создании тормоза барабана. Чаще всего автолюбители приобретают редуктор от троллейбусных дверей — его проще всего крепить на площадке.

Если вы решили изготовить самодельную лебедку с приводом от стартера, лучше всего возьмите модель с планетарным редуктором. Таким когда-то снабжались ранние жигулевские моторы.

Чтобы создать механизм со стартером, первым делом нужно подготовить площадку из металлического листа. К ней необходимо приварить посадочные места, на которые потом будет монтироваться вал барабана. После этого сюда устанавливается редуктор первичным валом вверх.

К редуктору сверху монтируется самодельный переходник. Он необходим нам для того, чтобы установить стартер. На первичный вал монтируется шестерня с определенным модулем зуба. После стартер окончательно прикрепляется к конструкции. На заключительном этапе делается проводка. Все, теперь такаялебедка может ставиться на автомобиль.

Как устанавливается на внедорожник?

Первым делом необходимо определить точное место для размещения данного оборудования. Лучше всего закрепить лебедку по центру бампера, причем на нижней его части. Если внедорожник с пластиковым бампером, то, естественно, он не выдержит нагрузки в 2-2,5 тонны, и попросту оторвется с кузова. Поэтому вместо пластмассового ставим прочный, стальной (силовой) ударный элемент.

Далее на силовом бампере необходимо сделать площадку из металлических пластин для лебедки. Толщина стального листа должна составлять не менее 0,5 сантиметра. Затем здесь помечаются отверстия и просверливаются электрической дрелью.

Теперь металлическая площадка готова к установке на бампер. Стоит отметить, что лебедка монтируется сюда на самом последнем этапе. Сначала пластина крепится к бамперу, а затем к ней устанавливается тяговый механизм. Если устройство, дополнительно производится подключение пульта управления к бортовой сети автомобиля. Соединение с ней происходит по следующей схеме — «плюс» подключается с положительной клеммой аккумулятора, а «минус», соответственно, с отрицательной. Все, на данном этапе установку лебедки на внедорожник можно считать завершенной.

Чем еще полезно данное приспособление?

Одной из главных особенностей самодельных механизмов данного рода является возможность их использования не по прямому назначению. Это значит, что самодельная может в любой момент переместить тяжелые грузы на приусадебном участке.

Для этого даже необязательно снимать ее с бампера (но в таком случае нужно подогнать машину вплотную к месту нахождения груза, что не всегда удается сделать). Также самодельное устройство способно помочь вам при выкорчевывании старых деревьев, пней или транспортировке бревен. Иногда такая лебедка используется для перемещения поддонов со строительными материалами.

Нюансы

Однако есть у данного инструмента свои ограничения. Самодельные лебедки не совсем безопасны, а потому не подходят для подъема грузов, так как у них нет стопора. Тем не менее, изготовив данный инструмент один раз, вы не будете бояться за то, что ваш железный друг застрянет на бездорожье. В любой момент самодельная лебедка сможет вытащить внедорожник из канавы, какой бы глубокой она ни была.

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Вам понадобится:

  • Труба прямоугольного сечения для выполнения рамы;
  • Труба или готовый вал для барабана;
  • Листовой металл для дисков барабана, толщина 3 мм;
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
  • Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
  • Большая и малая звездочки и цепь;
  • Ступицы для крепления барабана на валу и для крепления вала к раме;
  • Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
  • Трос нужной длины с карабином на конце;
  • Сварочный аппарат и электроды;
  • Болгарка с отрезным и шлифовальным диском;
  • Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

  1. По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

  2. Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.

  3. Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.

  4. Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.

  5. Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.

  6. Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.

  7. Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.

  8. Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.

  9. Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.

Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка. Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи, лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград.

Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.

Для чего нужна лебёдка?

Лебёдка понадобится в первую очередь для водителей машин повышенной проходимости. Не секрет, что такие автомобили используются, как раз для поездок по тем дорогам, где уже нет городского комфорта и асфальта. Просёлочные дороги могут доставить много проблем неподготовленному водителю. Но наличие лебёдки может выручить и преодолеть самые трудные отрезки пути. Некоторые модели автомобилей повышенной проходимости уже оснащены лебёдкой, которая установлена на переднем бампере.

Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее , чем их заводские аналоги.

Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

  • электрические;
  • гидравлические;
  • ручные.

Гидравлический привод

Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества : она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

Электрический привод

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.

Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии , но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.

Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

Конструкция изделия

Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:

  • барабан с тросом;
  • двигатель;
  • редуктор;
  • основа (шасси).

Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты , которые понадобятся в процессе работы.

Технология сборки

Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.

Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.

Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц , которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.

При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким , что впоследствии будет положительным фактором.

Самодельные лебёдки обычно крепятся на передние бамперы автомобилей. Но автолюбители также используют и переносные варианты таких устройств. Их ставят в багажник и достают в том случае, если их применение понадобится в определённой ситуации. В принципе, в любом случае следует делать лебёдку как можно компактнее. Громоздкие устройства могут впоследствии причинить некоторые неудобства, что сделает их более сложными в использовании.

Выводы

Считается, что самодельные лебёдки являются менее безопасными , чем заводские аналоги. К тому же они никак не подойдут для подъёма грузов. Это связано с тем, что у таких устройств нет стопора. Но одним из главных преимуществ самодельных лебёдок является тот факт, что при правильной сборке они могут прослужить даже больше, чем лебёдки, собранные фабрично.

Самодельные лебёдки из стартеров являются более компактными, так что при выборе варианта перед сборкой, лучше сделать выбор в пользу этих устройств. Преимущества таких лебёдок будут замечены пользователем сразу же при использовании.

Самовытаскиватель или лебедка на любое авто. Лебедка своими руками: необходимые детали и процесс изготовления Самодельная лебедка: схема и подробное описание

На первый взгляд, наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать в качестве основного силового агрегата стартер, и с какими трудностями сталкиваются при изготовлении самодельной лебедки?

Требования к конструкции и ее компонентам

Предназначение лебедки – перемещение груза (автомобиля, прицепа). Она представляет собой барабан с механизмом намотки троса. Последний крепится к объекту опоры (столб, дерево). В отличие от установленных на авто моделей, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной канат.

Самодельная конструкция

Для изготовления самодельной лебедки следует обратить внимание на следующие нюансы:

  • Рекомендовано использовать модель стартера с планетарным редуктором.
  • В конструкции намоточного барабана должен быть тормозной механизм. Альтернатива – установка червячного редуктора с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера.
  • Корпус должен выдержать максимальную нагрузку, которая включает в себя массу автомобиля и усилие на его вытягивание.

Конструкция лебедки

В стальной каркас, изготовленный из листового железа (минимальная толщина 1,5 мм) и арматурной обвязки, устанавливается вал с червячным редуктором, соединенный с помощью шестерни со стартером. Номинальная нагрузка для стального троса должна составлять 1,5 массы автомобиля.

Изготовление рамы

На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.

Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.

Для изготовления корпуса понадобятся:

Все заготовки делаются согласно составленному заранее чертежу. В нем должны быть учтены не только места крепления стартера и вала, но и дополнительные ребра жесткости из прутьев. После того как все элементы были сделаны, но еще не сварены друг с другом – следует проверить правильность их фактических размеров. Для этого компоненты собираются в единый блок, в который устанавливаются стартер и вал. Только после этого можно проводить сварочные работы.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

С помощью этой самоделки, можно вытянуть забуксовавший автомобиль из грязи, песка или снега, без посторонней помощи.

Приспособление представляет собой лебёдку, которая одевается на колесо автомобиля. На фото показан пошаговый процесс изготовления самодельного приспособления для буксировки автомобиля в полевых условиях.

Для нашей самоделки понадобится вот такой разборной диск от мотороллера.

Берём половину диска, прикладываем его к ободу автомобильного диска, далее нанесем разметки маркером ровно по центрам отверстий на диске. На нашем диске имеется 16 отверстий, у каждой марки авто они могут отличаться.

Из прута делаем восемь крючков. Конец крючка по длине — равен половине диаметра отверстий.

Крючки привариваем к диску через одну метку, каждый раз прикладывая к диску, дабы не было смещений от разметки и без труда входили в отверстия на автомобильном диске.

Затем крючки можно немного укоротить, чтобы в полевых условиях не затрудняли установку и снятие устройства с колеса. Соединяем две половинки диска, болтами и гайками.

Вот так выглядит самодельная лебёдка колеса, после покраски.

А вот показан и сам процесс испытаний приспособления для буксировки автомобиля в полевых условиях. Берём трос или крепкую верёвку, просовываем в отверстие для ниппеля диска и вяжем простой узел.

Второй конец веревки привязываем к колышку забитому в землю или к ближайшему дереву, столбу. Заводим двигатель, включаем передачу, и в процессе движения, автомобиль сам себя вытянет из грязи.

Лебедка является неотъемлемой частью любого настоящего внедорожника. Так, лебедка для УАЗа и автомобилей подобных ему является настоящим помощником в непогоду. Но, что если вам просто нужен простой и дешевый агрегат, который выручит легковой автомобиль на проселочной дороге? Для этого отлично подойдет лебедка своими руками как электрическая, так и ручная. Давайте разберем необходимые материалы и процесс изготовления.

Что вам понадобится?

Если вас заинтересовала лебедка своими руками из стартера, можно обойтись дешевыми и распространенными вариантами. В качестве силового агрегата хорошо подойдет мотор от электростартера ВАЗ-2101. Они довольно распространены и стоят дешево, однако большой мощностью не обладают, но для небольшого седана или внедорожника, например, ГАЗ 69 , вполне хватит.

Еще необходим вал с шестерней и подшипниками, кусок трубы для барабана и две круглые металлические пластины. Также потребуется листовой метал, различные стержни, болты и гайки.

Изготовленная лебедка электрическая своими руками хороша тем, что для неё можно использовать множество завалявшихся и ненужных материалов.

Из инструментов обязательно нужна болгарка, сварочный аппарат, а также разводной ключ.

Лебедка зачастую нужна в длительной и сложной поездке. Если вы любите приключения, вам также будет полезно узнать о сооружении экспедиционного багажника. Читайте эту . А для поездки на рыбалку понадобиться и прицеп для лодки. Читайте об изготовлении его своими руками .

Порядок изготовления лебедки

На самом деле, процесс изготовления лебедки довольно прост, однако стоит придерживаться порядка, чтобы не пришлось переделывать одну и ту же работу несколько раз.

1. Первым делом необходимо соединить электродвигатель с редуктором. Для этого к шестерне двигателя привариваете трубку. Другой её конец просверливаете насквозь и привариваете две гайки. Далее надеваете трубку на шестерню редуктора и ввинчиваете гайки, которые послужат в качестве фиксатора. Чтобы на вал ничего не намотало, стоит чем-то его закрыть. Например, можно облезать кусок тонкостенной пластиковой трубы.

Очень важно! Перед тем как фиксировать, обязательно проверьте, чтобы редуктор уменьшал, а не увеличивал скорость двигателя.

2. Теперь необходимо изготовить вторую важную часть авто лебедки своими руками, а именно барабан.

Для этого берем обрезок трубы и привариваем к нему по бокам две металлические круглые пластины, которые буду ограничивать веревку. В пластинах должно быть сквозное отверстие, через которое продеваем вал с шестерней и привариваем его.

Важно соблюсти соосность, иначе ваш вал будет болтаться и вызывать ненужные вибрации.

На каждой пластине привариваем два подшипника (но не внутренней частью). Далее продеваем вал барабана через подшипники. Чтобы собрать всю конструкцию, нужны 4 болта, которые продеваем через отверстие в одной и другой пластине, а с другой стороны накручиваем гайку. В итоге делаем так с 4-х углов.

4. Редуктор необходимо прикрепить к одной из пластин так, чтобы он своей шестерней сцепился с шестерней вала.

5. В завершение необходимо изготовить каркас. Для этого из квадратных профилей можно изготовить прямоугольник и приварить к нему одной стороной квадратные пластины, а также зафиксировать мотор и редуктор.

6. И напоследок изготовьте пульт. Для этого достаточно всего одна кнопка, которая будет замыкать контакт. Он должна быть подпружинена, чтобы при отпускании её контакт размыкался.

7. Такая изготовленная лебедка автомобиля своими руками имеет один важный нюанс, а именно то, её нельзя фиксировать непосредственно к автомобилю. К каркасу придётся крепить тканевый буксировочный трос, который будет выступать в качестве изолятора. Чтобы избавиться от данного нюанса, необходимо изолировать щетки двигателя от массы.

Ручная лебедка

Лебедка ручная своими руками конструктивно похожа на электрическую, благодаря чему можно придерживаться инструкции описанной выше, однако, вместо электрического двигателя необходимо присоединить рукоятку, которую придется вращать руками. Благодаря редуктору удастся существенно снизить нагрузку на человека, однако мощность такой лебедки все же будет определяться именно мускульной силой. Это стоит учитывать, если вы владете полноразмерным кроссовером или внедорожником .

Теперь вы знаете как сделать лебедку своими руками. Она имеет довольно простую конструкцию и легко изготавливается из распространенных и дешевых материалов, что позволит без лишних затрат изготовить даже временное решение, перед покупкой фирменного агрегата.

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

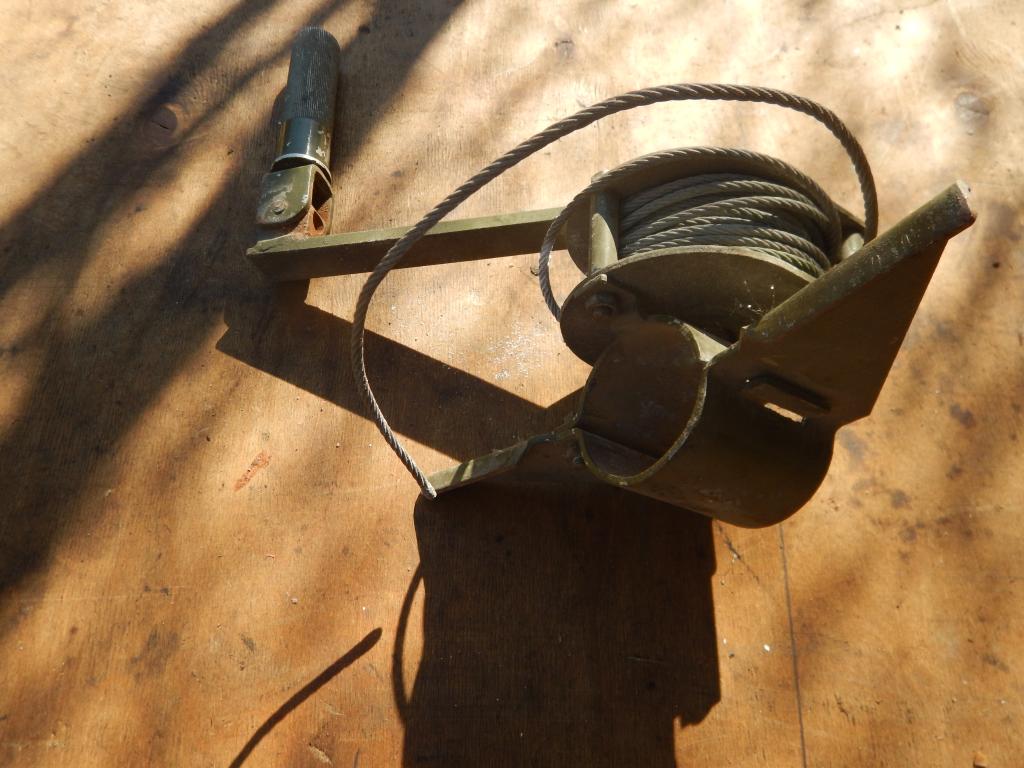

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Лебедка — это один из самых необходимых инструментов, который должен иметься у каждого покорителя бездорожья. Ведь без этого механизма вытащить из канавы или брода свой автомобиль будет практически невозможно. Одни автолюбители приобретают уже готовые лебедки и ставят их на силовые бамперы, а другие изготавливают их собственными руками.

И если вы сомневаетесь в выборе подходящего инструмента, можете попробовать сделать его самостоятельно. В этом поспособствует вам наша сегодняшняя статья.

Какой может быть самодельная лебедка?

Следует отметить, что устройства подобного рода подразделяются на несколько категорий в зависимости от типа своей конструкции. Так, автомобильная самодельная лебедка может быть:

  • ручной;
  • электрической;
  • гидравлической.

Однако, несмотря на разную конструкцию, все три типа устройств имеют одинаковый принцип работы. Заключается он в следующем: наматывается на барабан, который в свою очередь вращается через редуктор двигателя или же благодаря усилиям собственных рук. Чтобы разобраться в этом более подробно, рассмотрим каждый из этих типов отдельно.

Лебедки с электроприводом

Зачастую в работе данных инструментов задействуется автомобильный стартер либо грузовой генератор. Еще такая самодельная лебедка может работать на отдельно установленном электрическом двигателе. В остальных случаях автолюбители переделывают стартер и генератор под работу в режиме мотора.

Однако какого бы происхождения эта лебеда ни была бы, она обязательно должна иметь высокий крутящий момент, дабы механизм смог вытащить 2-тонный громадный джип из канавы. А так как основная энергия для работы поглощается от аккумулятора, автолюбители устанавливают батареи более повышенной емкости. Однако все равно электрический мотор, каким бы мощным он ни был, не должен так сильно разряжать АКБ.

Гидравлические устройства

Конструкция таких лебедок является более сложной, нежели у электрических аналогов. Как правило, осуществляют привод при помощи масляного насоса. Несмотря на свои большие размеры, лебедки подобного типа обладают большими преимуществами — обеспечивают максимально высокое тяговое усилие, отбирая у автомобиля минимум энергии бортовой сети. Помимо внедорожников, устанавливаются такие самодельные лебедки на трактор или мотоблок.

Ручные устройства

Данные инструменты изготавливаются по такому же принципу, как и все остальные. Однако здесь роль двигателя выполняет вовсе не стартер и не масляный насос, все усилия производятся вручную, то есть стараниями человека.

Мощность такого устройства напрямую зависит от физической силы оператора и общей длины рычага. Поэтому самодельная снабжается довольно длинным рычагом. Это создает максимально большие тяговые усилия.

Как изготовить?

Барабан с тросом — это ключевой узел, из которого состоит любая самодельная лебедка. Чертежи данного устройства должны быть максимально точными, дабы механизм работал правильно и надежно. Хорошо, если такой барабан у вас имеется в готовом состоянии, ведь куда более сложно изготовить его своими руками.

Как сделать самостоятельно барабан? Для этого нужно взять кусок трубы с толстыми стенками, и при помощи электродов и сварочного аппарата приделать к ней щечки толщиной 5 миллиметров. К одной из последних деталей необходимо прикрепить ведомую шестерню. Сама же труба снабжается посадочными местами для подшипников.

Можно изготовить барабан для лебедки и другим способом. Для этого вам необходимо иметь несколько ступиц от какого-либо «жигуля» или «Волги». В них следует проточить место для сварки и прикрепить половинки на оправке нужного диаметра, чтобы достичь соосности всех деталей.

Редуктор лучше всего брать с большим передаточным числом (червячного типа). Главный плюс такого механизма — отсутствие необходимости в создании тормоза барабана. Чаще всего автолюбители приобретают редуктор от троллейбусных дверей — его проще всего крепить на площадке.

Если вы решили изготовить самодельную лебедку с приводом от стартера, лучше всего возьмите модель с планетарным редуктором. Таким когда-то снабжались ранние жигулевские моторы.

Чтобы создать механизм со стартером, первым делом нужно подготовить площадку из металлического листа. К ней необходимо приварить посадочные места, на которые потом будет монтироваться вал барабана. После этого сюда устанавливается редуктор первичным валом вверх.

К редуктору сверху монтируется самодельный переходник. Он необходим нам для того, чтобы установить стартер. На первичный вал монтируется шестерня с определенным модулем зуба. После стартер окончательно прикрепляется к конструкции. На заключительном этапе делается проводка. Все, теперь такаялебедка может ставиться на автомобиль.

Как устанавливается на внедорожник?

Первым делом необходимо определить точное место для размещения данного оборудования. Лучше всего закрепить лебедку по центру бампера, причем на нижней его части. Если внедорожник с пластиковым бампером, то, естественно, он не выдержит нагрузки в 2-2,5 тонны, и попросту оторвется с кузова. Поэтому вместо пластмассового ставим прочный, стальной (силовой) ударный элемент.

Далее на силовом бампере необходимо сделать площадку из металлических пластин для лебедки. Толщина стального листа должна составлять не менее 0,5 сантиметра. Затем здесь помечаются отверстия и просверливаются электрической дрелью.

Теперь металлическая площадка готова к установке на бампер. Стоит отметить, что лебедка монтируется сюда на самом последнем этапе. Сначала пластина крепится к бамперу, а затем к ней устанавливается тяговый механизм. Если устройство, дополнительно производится подключение пульта управления к бортовой сети автомобиля. Соединение с ней происходит по следующей схеме — «плюс» подключается с положительной клеммой аккумулятора, а «минус», соответственно, с отрицательной. Все, на данном этапе установку лебедки на внедорожник можно считать завершенной.

Чем еще полезно данное приспособление?

Одной из главных особенностей самодельных механизмов данного рода является возможность их использования не по прямому назначению. Это значит, что самодельная может в любой момент переместить тяжелые грузы на приусадебном участке.

Для этого даже необязательно снимать ее с бампера (но в таком случае нужно подогнать машину вплотную к месту нахождения груза, что не всегда удается сделать). Также самодельное устройство способно помочь вам при выкорчевывании старых деревьев, пней или транспортировке бревен. Иногда такая лебедка используется для перемещения поддонов со строительными материалами.

Нюансы

Однако есть у данного инструмента свои ограничения. Самодельные лебедки не совсем безопасны, а потому не подходят для подъема грузов, так как у них нет стопора. Тем не менее, изготовив данный инструмент один раз, вы не будете бояться за то, что ваш железный друг застрянет на бездорожье. В любой момент самодельная лебедка сможет вытащить внедорожник из канавы, какой бы глубокой она ни была.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.


Лебёдка на автомобиле ФОТО: motorsguide.ru

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления. Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе. Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Для изготовления данного устройства потребуются следующие компоненты: велосипедная цепь, задняя ось, втулка, звёздочка, полоска листовой стали толщиной 6-8 мм, стальной трос, карабин, блок для троса, крюк.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.


Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.


Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Большая звёздочка берётся велосипедная. Малая изготавливается на 6 зубьев и всё собирается в комплекте. Звёздочки привариваются к валу. На валу крепко-накрепко зажимается конец троса. Регулируется храповой механизм.


Устройство с храповиком и обеими звёздочками в сборе ФОТО: usamodelkina.ru На звёздочки надевается велосипедная цепь. Лебёдку можно крутить руками или шуруповёртом на малой скорости.


Вся лебёдка в сборе ФОТО: usamodelkina.ru

Лебёдка ручная барабанная своими руками

Основным узлом любой лебёдки является барабан, который приводится во вращение либо мускульной силой человека, либо каким-нибудь двигателем. На барабан наматывается трос. Барабанная лебёдка проста по конструкции, но требует наличия редуктора – либо шестерёнчатого, либо червячного. Редуктор нужен для уменьшения усилия, которое требуется от человека. Но при этом во столько же раз уменьшается скорость перемещения груза. Редуктор самостоятельно делать сложно, лучше взять готовый от какого-то старого механизма.


Барабанная лебёдка с электроприводом и редуктором ФОТО: obustroen.ru Конструкция лебёдки состоит из опоры, рукоятки, редуктора. Если вращать рукоятку или включить электромотор, то усилие передается на барабан. Трос может быть до 40 м. Лебёдка развивает тяговое усилие до 5000 кг. Можно использовать мощный трос толщиной до 15 мм. Лебёдка легко вытаскивает машину из кювета, поднимает железобетонные блоки.

Материалы и инструменты

Для червячного редуктора берётся толстая шестерня Глиста с прочными зубьями. Вал делается из толстостенной трубы. С одного конца к ней приварен круглый кусок металла диаметром, как у внутреннего кольца шестерни. Для фиксации троса в трубе высверливается сквозное отверстие. Вал вращается на подшипниках. Корпус сваривается из швеллеров, размеры определяются с учётом размеров редуктора.

Чертежи

Чертежи надо рассматривать как указание на принципиальные решения. Размеры уточняются с учётом размеров имеющихся деталей.


Чертежи лебёдки с червячным редуктором ФОТО: obustroen.ru

Инструкция по изготовлению

Каркас лебёдки сваривается из профильных (квадратных) труб или из швеллера. Для барабана вырезают два металлических диска, которые соединяют шпильками. Диаметр дисков и длина шпилек определяют размер барабана. Барабан надевается на вал, который через подшипники устанавливается в раму. На один конец вала монтируется ручка для его вращения, на другом конце закрепляется звёздочка для организации цепного привода от мотора.

Электролебёдка своими руками из стартера

Электрифицированная лебёдка удобней в эксплуатации, чем ручная. Ведь довольно-таки сложно одновременно крутить лебёдку и руль автомобиля. В качестве электромотора можно использовать автомобильный стартер. При этом, необходимо по всем правилам электробезопасности смонтировать цепь электропитания и защиты. Питание 12 В можно взять прямо от автомобиля, нужно только проверить коммутационные характеристики точки подключения. Лебёдка монтируется на переднем бампере автомобиля.

Процесс проведения работ

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Произвести сопряжение стартера с редуктором нужно по определенной технологии. Первоначально нужно монтировать переходник, который понадобится для установки стартера в верхней части редуктора, после первичный вал нужно дополнить шестерней, которая имеет зуб подходящих габаритов. Если данные манипуляции были произведены верно, то при включении стартера вал и шестерня должны соединяться с редуктором. Когда изготавливается лебедка из стартера своими руками, на следующем этапе нужно надеть шестерню, в роли которой может выступить венец маховика, надеть его нужно на первичный вал редуктора.

Нюансы изготовления своими руками лебёдок различного назначения

Главное, при начале работы чётко сформулировать для себя, для чего будет создаваться лебёдка, в каких условиях она будет эксплуатироваться. Имеют значение весовая нагрузка, способ крепления механизма, вид транспортируемого груза, климатические условия. Крепление лебёдки на автомобиль или на внешние предметы влияет на выбор конструкции станины. А ещё надо проверить, выдержит ли силовая рама автомобиля установку на него лебёдки.
К нюансам самодельного изготовления сложных изделий следует отнести проблемы с добыванием комплектующих и потребность в профессиональном оборудовании и инструменте. В ряде случаев невозможно обойтись без токарных и фрезеровочных работ, без электро- или газовой сварки. Некоторые агрегаты, например, редуктор, мотор лучше брать готовыми, списанными со старой техники. Вот их компоновка и сборка – уже широкое поле деятельности для самодельщика.

Ручная автомобильная лебёдка

Нередки ситуации, когда автомобиль попал в беду, а лебёдки никакой нет. Здесь выручит смекалка. Для организации вытаскивания застрявшей машины надо всё-таки найти кусок стальной трубы диаметром примерно 10 – 20 см и длиной 0,5 -1,0 м. Ещё нужна палка такой толщины, чтобы она пролезла в трубу, другая может быть потоньше, но крепкая. Собирается конструкция, как показано на рисунке. Усилий одного человека вполне достаточно, чтобы вытащить легковой автомобиль.


Простейшее устройство для вытаскивания автомобиля ФОТО: obustroen.ru

Особенности проведения сборки

Лебедка из стартера своими руками изготавливается с использованием барабана с тросом, которые являются главным рабочим узлом конструкции. Работу можно будет завершить в более короткие сроки, если в наличии есть подобный узел. Но барабан, как было сказано, можно изготовить самостоятельно, главное — использовать для этого наиболее толстую сталь. На одну из щечек, которые привариваются к трубе, нужно зафиксировать шестерню, последняя будет передавать усилия от редуктора посредством передаточной цепи.

Перед тем как сделать лебедку своими руками, нужно учесть, что барабан может быть выполнен из двух ступиц, которые могут быть позаимствованы от старых «Жигулей». Для чего будет достаточно сварить их по тонкой стороне. Производить такие работы нужно на оправке, только так удастся соединить оси элементов. Когда вы выбираете редуктор, следует руководствоваться мнением о том, что самостоятельно изготовленная лебедка способна работать без стопора. Специалисты рекомендуют использовать в таком случае редуктор, который применяется для функционирования троллейбусных дверей. Хорошо, если вам удастся найти такой элемент. Если такой возможности нет, можно собрать конструкцию, как было сказано выше, из стартера. Если использовать планетарный редуктор, то он будет удобен по той причине, что имеет незначительный вес и не занимает много места. Именно эти параметры принимаются в расчет, когда мастера конструируют изделие.

Лебёдка для колодца

Одна из древнейших лебёдок, получившая широчайшее распространение. В качестве барабана используется обычное бревно. При очень большом желании можно собрать барабан из досок и дисков. А ещё долговечней будет барабан из стальной трубы, к которой по краям приварены металлические щёчки.

В торцах барабана закрепляется вал. Если барабан из бревна, то с обоих его торцов забиваются куски толстого железного прута. На одном из концов вала закрепляется ручка. К самому барабану крепится трос или верёвка. Барабан концами вала устанавливается в гнёзда на стойках по бокам колодца.


Простейшая лебёдка для поднятия вёдер из колодца ФОТО: obustroen.ru

Якорная лебёдка для лодки

Любители путешествий по воде оборудуют свои суда лебёдками для понятия якоря. В этом случае не требуется слишком большой мощности и скорости, вполне можно обойтись ручным приводом.


Лебёдка для поднятия якоря в лодку ФОТО: youtube. com

Самодельная лебедка из дрели

Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности. Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении. Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.

Прочие идеи изготовления лебёдок

Для умельцев в любой безвыходной ситуации имеется минимум два выхода. То же самое и с лебёдками.

Все идеи с различными механизмами крутятся вокруг одного главного принципа – на вращающийся барабан наматывается трос, на другом конце троса висит груз. А как крутить барабан – существуют сотни способов. Его можно вращать рукояткой, рычагом с храповым механизмом, различными двигателями. В старину для привода барабана использовали животных. Все различия в конструктивном исполнении и в применяемых технологиях.

При эксплуатации лебёдок главное внимание следует обращать на их прочную установку.

В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель.

Машинный привод – один барабан, два барабана…

Традиционно лебедки с машинным приводом применяются для обслуживания простых строительных кранов, скреперных, буровых установок, в лифтах. Они могут иметь один, два или три барабана. Возможно, использование различных приводов – электрических, дизельных, пневматических, паровых.

Более часто встречаются реверсивные лебедки, барабан которых связан с валом двигателя зубчатыми колесами редуктора, реже – фрикционные с использованием соответствующей муфты или разъемной фрикционной передачи. Электролебедки снабжены автоматическими тормозными системами.

Выводы

Считается, что самодельные лебёдки являются менее безопасными, чем заводские аналоги. К тому же они никак не подойдут для подъёма грузов. Это связано с тем, что у таких устройств нет стопора. Но одним из главных преимуществ самодельных лебёдок является тот факт, что при правильной сборке они могут прослужить даже больше, чем лебёдки, собранные фабрично.

Самодельные лебёдки из стартеров являются более компактными, так что при выборе варианта перед сборкой, лучше сделать выбор в пользу этих устройств. Преимущества таких лебёдок будут замечены пользователем сразу же при использовании.

Рекомендации по применению

Для безопасной и долговременной эксплуатации самодельных автомобильных лебедок следует придерживаться следующих инструкций:

  • Любые манипуляции с тросом проводить только после полной деактивации механизмов устройства.
  • Используйте конструкции исключительно по предназначению.
  • Вертикальное передвижение объектов данным устройством не предусмотрено.
  • Не проводите роботы с конструкцией и ее элементами без перчаток.
  • Перед применением внимательно проверяйте крепление устройства и его составных частей.

Создание определенных видов автомобильных лебедок в домашних условиях – дело не из легких, но упорство и тщательное выполнение всех рекомендаций помогут сделать надежную и эффективную конструкцию, которая не раз выручит вас в сложных ситуациях.

Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.

Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка. Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи, лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград.

Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.

Область применения

Данный механизм предназначен в первую очередь для автомобилей и водителей, которые большую часть времени проводят на бездорожье. Мощный автомобиль с лебедкой способен преодолеть на порядок больше препятствий, чем аналогичное авто без этого приспособления.

Каким бы универсальным ни был автомобиль, рано или поздно он где-нибудь застрянет. Именно в этой ситуации и пригодиться лебедка. Один конец троса обматывают вокруг большого камня или нескольких деревьев и начинают вытаскивать автомобиль.

Заводские лебедки, которые продаются в автомагазинах, стоят довольно дорого. С другой стороны, простота конструкции данного устройства довольно проста, что позволяет создать его в домашних условиях и таким образом существенно повысить проходимость любого автомобиля.

Самодельная электро лебедка из трещотки для хозяйства

Самодельные лебедки для автомобиля и домашнего хозяйства

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

Самодельная лебедка из трещотки

Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.

Это может быть, например, массивная крышка в подвал или большие части от автомобиля.

Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.

Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения.  Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

Для изготовления грузоподъемного приспособления такого типа понадобиться:

Две задние трещотки автомобиля Камаз: левая и правая

Крюки для буксировки в количестве 2шт.

Трос диаметром 4-5 мм.

Кулак для разжимания тормозных колодок на автомобиле Камаз

Болт для крепления крюка

Шаг №1

Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.

Шаг №2

Далее из разжимного кулака срежьте собачку и  при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы,  идентичные расположенным с другой стороны. Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке. Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.

Шаг №3

Возьмите крышки от ненужной трещотки б/у и изготовьте  две шайбы для будущей лебедке.

Шаг №4

Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.

Шаг №5

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

Шаг №6

На свободный конец троса устанавливаем второй буксировочный крюк.

Шаг №7

Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.

Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Самодельная электро лебедка

Самодельная электро лебедка пригодится вам в самых сложных ситуациях.

Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.

В основу ее работы положен принцип использования мощности всяческих устройств, таких как:

—          разнообразные двигатели;

—          генераторы от тракторов;

—          стартеры, переделанные под двигатели.

Интересно! Стартер для бензокосы, тут!

Изготовить лебедку с электрическим приводом своими руками не сложно.  Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с  перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.

Для начала нужно определить необходимые комплектующие:

Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть.  Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.



Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5

Редуктор 1:40.



Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.

Подшипник 180306 в корпусе (2шт).

Вал барабана.

Шлицевая часть с наружной гранаты(2шт).

Ступица.

Металлопрокат различной толщины и сечения для изготовления рамы и барабана.

Метизы для крепления двигателя, редуктора и барабана.

Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.

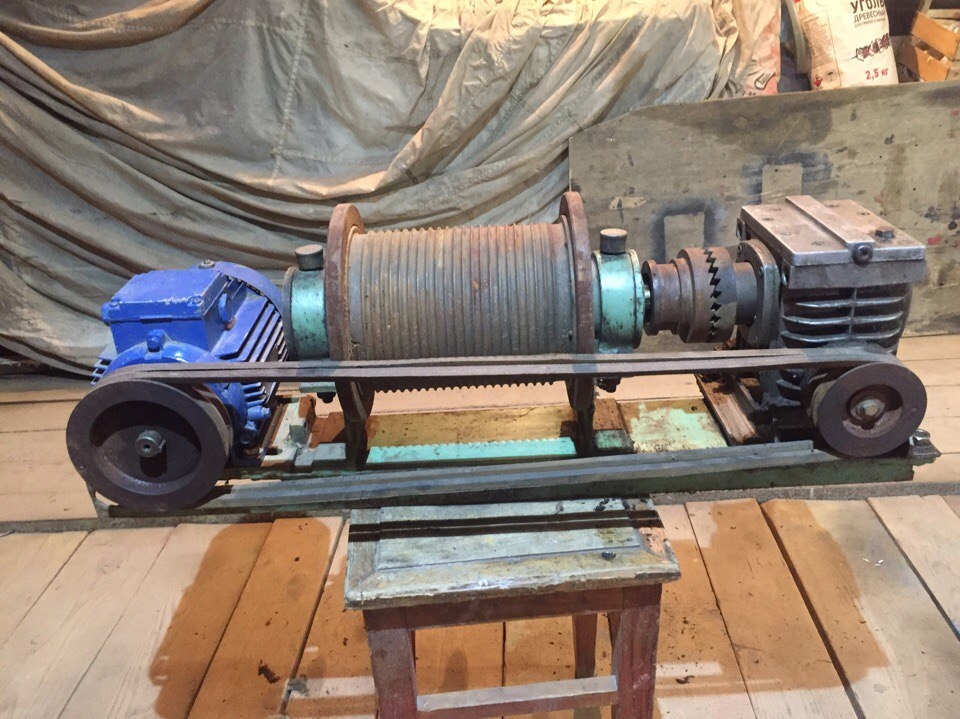

Кинетическая схема лебедки с электродвигателем

Этап №1

Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров. Для этого нужно  взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе.  Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.

Этап №2

Из трубы прямоугольного сечения свариваем общую раму, на которую  монтируем  электродвигатель и редуктор  с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.

Этап №3

Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.

Этап №4

Переходим к изготовлению барабана.  С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.

Этап №5

Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.

Этап №6

Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.

Этап №7

Подключаем электрооборудование лебедки и делаем пробный пуск.

Этап №8

Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводом готова.

Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.

Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.

Самодельная лебедка для хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.

Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.

А некоторые умудряются использовать самодельную лебедку для вспахивания земли.

Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.

Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.



Самодельная механическая лебедка

В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.

Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.

Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.

Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут

Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.

Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.

Вам понадобится:

—          отрезок от трубы;

—          крепкий трос;

—          крепкая палка.

Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.

Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!

При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.

И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.

Самодельные лебедки для автомобиля

Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.

Можно запросто застрять где-нибудь и надеяться на помощь посторонних.

Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.

Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.

Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.

Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.

Подобрано для вас:

Самовытаскиватель или лебедка на любое авто. Колёсная кабестан-лебёдка «Авто Шпиль Колесная лебедка своими руками

Чтобы понять для чего нужна автомобильная лебедка, необходимо рассмотреть на каких автомобилях устанавливается данное устройство. Чаще всего производители оснащают подобными агрегатами машины, предназначенные для езды по бездорожью.

Всё дело в том, что, когда транспортное средство начинает буксовать или не может подняться по склону — именно лебедка позволяет выбраться из данной ситуации. По своей сути это тяговый механизм, который может работать как за счёт физической силы водителя, так и при помощи электрического мотора.

Когда автомобиль застрянет и не сможет выбраться из западни, то достаточно закрепить один конец троса на каком-нибудь статичном предмете. Допустим, можно обмотать его вокруг валуна или нескольких деревьев. После этого водителю останется всего лишь нажать на кнопку или взяться за ручку устройства, при помощи которого авто будет вытянуто из западни.

Как вытащить авто при помощи лебедки показано на видео:

Зачем нужна лебедка обычному легковому автомобилю

Вам не раз приходилось видеть серьёзные внедорожники, оснащённые автомобильной лебёдкой. Таким образом, автомобильные компании дают возможность заранее понять покупателю, что данное авто предназначено для суровых условий эксплуатации. Езда по бездорожью, горной местности и буреломам — вот зачем необходимо подобное транспортное средство.

К сожалению, с нашим состоянием дорог каждая поездка за город превращается в настоящее приключение. Особенно сложно доехать до любимой дачи или коттеджа в дождливую погоду. Дорога превращается в настоящее месиво, и застрять в очередной яме, наполненной мутной жижей проще простого.

Внимание! Автомобильная лебедка, установленная на легковом автомобиле, позволяет без опаски ездить практически по любому бездорожью.

Вот только цена подобного устройства в магазине совсем не маленькая. К счастью, сама конструкция не представляет особой сложности, и её под силу сделать своими руками каждому водителю.

Видео про электролебедку:

Как классифицируются лебёдки

Автомобильная лебёдка — один из самых популярных инструментов среди автомобилистов. Дело в том, что благодаря своей многофункциональности она может использоваться не только для буксировки транспортного средства, но и для перемещения грузов.

Неудивительно, что профессиональными инженерами и автолюбителями было придумано множество конструкций данного устройства. Условно их всех можно классифицировать по следующим параметрам:

  • размеру,
  • конструкции,
  • техническим характеристикам.

Соответственно существует несколько классификаций. Мало того, во многом возможность сборки автомобильной лебедки своими руками зависит именно от этих параметров.

Внимание! Для того чтобы собрать по-настоящему сложную конструкцию с выдающимися техническими параметрами понадобится техническое образование и дорогостоящие комплектующие.

Классификация лебёдок в зависимости от типа конструкции

Все конструкции можно поделить на два типа: стационарные и съёмные. Первые «намертво» приделываются к передней части кузова. Их главным недостатком является то, что из-за особенностей эксплуатации, коррозия начинает разъедать основную конструкцию автомобиля.

Важно! Стационарные автомобильные лебёдки обладают высокой надёжностью.

Среди водителей принято считать, что съёмные автомобильные лебедки лучше стационарных. Главное достоинство подобных изделий заключается в том, что водитель сам может усовершенствовать свой автомобиль, если возникнет такая необходимость.

Съёмную лебедку можно установить как спереди автомобиля, так и сзади. Всё зависит от конкретной ситуации. Мало того, устройство можно хранить в багажнике. Поэтому оно не испортит внешний вид вашего транспортного средства.

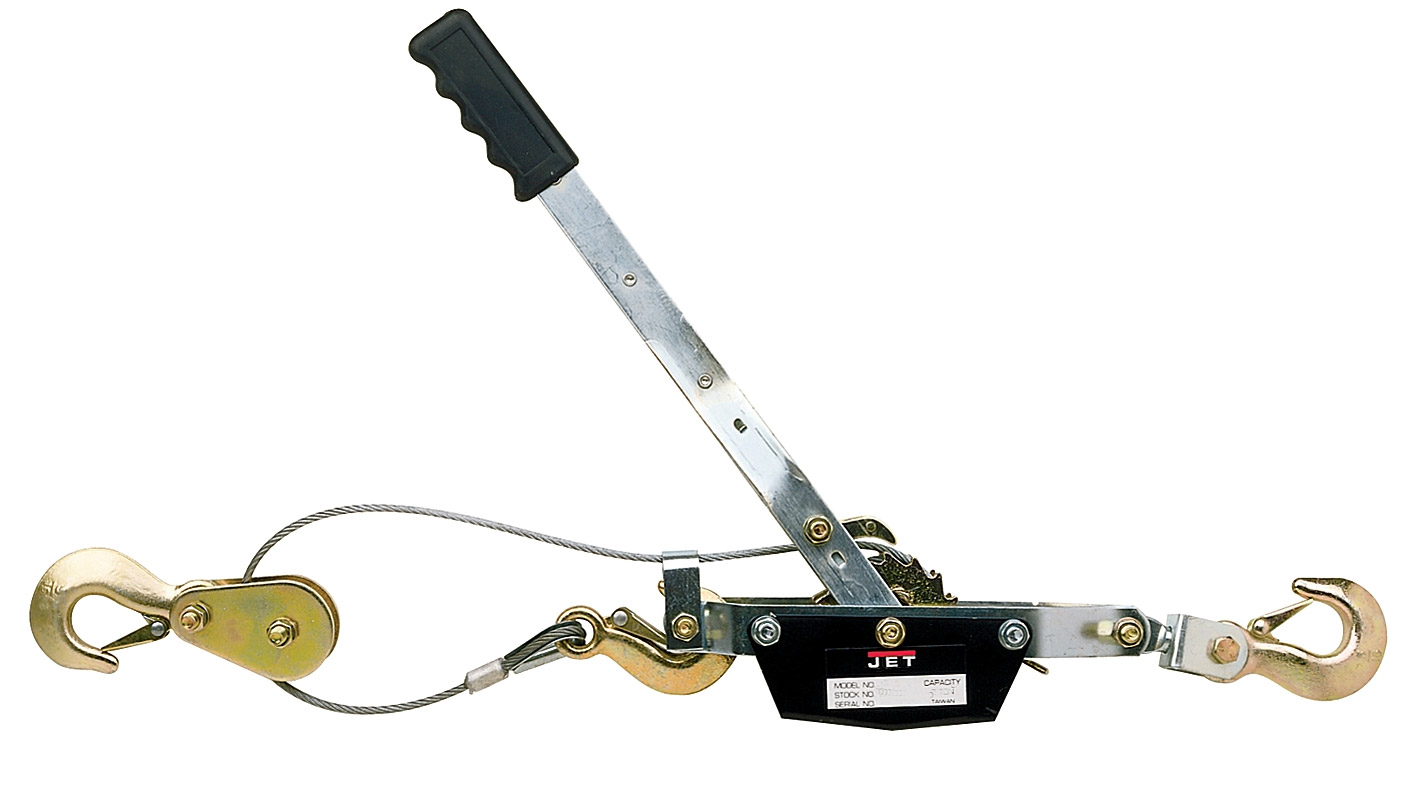

Ручная лебедка

Самыми простыми считаются ручные автомобильные лебедки. Их проще всего сконструировать своими руками. Вот только их эксплуатация потребует от вас немало усилий.

Безусловно, рычаг позволяет в значительной мере уменьшить необходимое для перетаскивания автомобиля физическое усилие. Тем не менее, одному вам вряд ли это будет под силу.

Обычно, чтобы вытянуть автомобиль при помощи ручной лебедки необходимо, чтобы одни человек был за рулём, плавно выжимая педаль газа, а другой крутил рычаг. В противном случае вряд ли у вас что-либо получится.

К преимуществам именно этой конструкции можно причислить:

  • компактные размеры,
  • надёжность,
  • простоту в эксплуатации и установке.

Если брать стандартные нормативы, то автомобильные ручные лебёдки способны работать с грузами, вес которых не превышает 1000 килограмм. Обычно подобные устройства берут с собой для собственного самоуспокоения. Для серьёзных испытаний они не подходят.

Механическая лебедка

Автомобильная механическая лебедка действует посредством мотора. Главное её отличие от механизма, работающего благодаря физической силе, заключается в том, что водителю для буксировки машины не нужно прикладывать никаких усилий.

Важно! Основной недостаток автомобильной механической лебедки заключается в том, что при нерабочем моторе она будет абсолютно недееспособной.

Устройства такого типа часто устанавливались на автомобили УАЗ. Неоспоримым преимуществом механических лебедок является мощность. Её было вполне достаточно, чтобы справиться с такими большими машинами. Несмотря на это, сама конструкция является громоздкой и тяжёлой.

Механическая лебедка может смотреться очень неплохо в заводском варианте установки. Но сконструировать и установить такой агрегат своими руками крайне непросто. Тем не менее, до сих пор находятся энтузиасты, решающиеся на столь непростое дело.

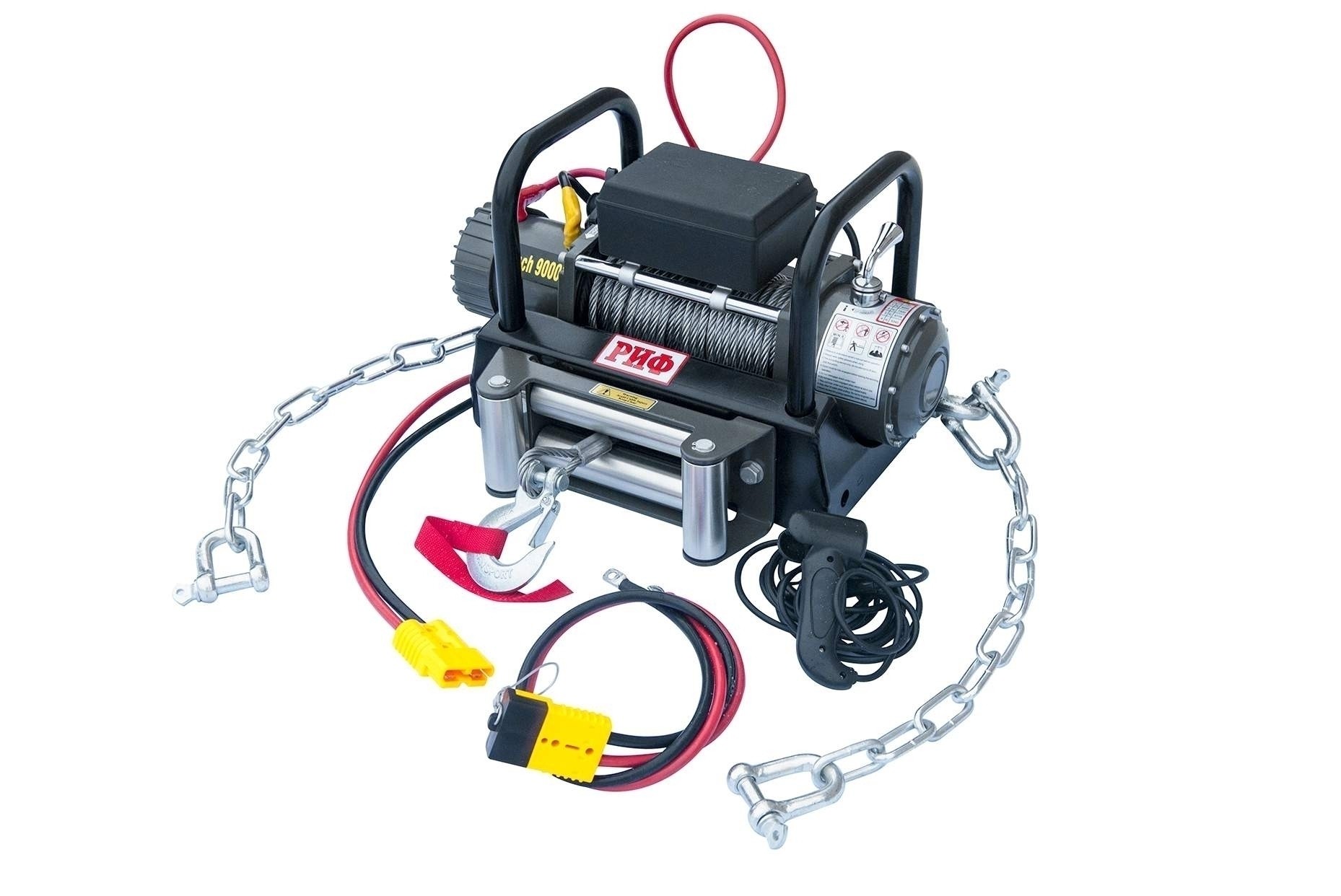

Электрическая автомобильная лебедка

Электрическая автомобильная лебедка пользуется наибольшей популярностью у водителей внедорожников. Вращение барабана осуществляется благодаря электрическому мотору. Его питание идёт от аккумулятора автомобиля. Фактически, даже если ваш мотор заглохнет, вы сможете выбраться из затруднительной ситуации благодаря заряду батареи.

Самое сложное в использовании автомобильной электрической лебёдки — это верно рассчитать расход аккумулятора. Стоит вам потратить слишком много энергии, и своими силами домой вернуться не получится.

Внимание! Грузоподъёмность эклектической автомобильной лебедки может достигать 4000 килограмм.

В теории мощности данного устройства достаточно, чтобы подвесить машину к дереву. При условии, что выдержат ветки. Также стоит отметить высокую надёжность агрегата.

Гидравлические лебедки

Считается, что именно этот тип автомобильной лебедки имеет самую сложную конструкцию из всех. В принципе, это и не удивительно. Гаджеты работают благодаря масляному насосу. Сама конструкция состоит из таких основных элементов:

  • масляного насоса,
  • привода,
  • бака с маслом.

Гидравлическая автомобильная лебедка обеспечивает плавный ход и обладает большой мощностью. К недостаткам стоит причислить повышенную взрывоопасность.

Лебедка из стартера

Автомобильную лебедку из стартера можно сделать своими руками при помощи базового набора материалов, которые есть в любом гараже. Основой устройства послужит обычный автомобильный стартёр. Сам агрегат будет работать при помощи аккумулятора.

Совет! Крайне желательно, чтобы в конструкции автомобильного стартёра был планетарный редуктор.

Отличные стартёры для автомобильных лебедок можно найти в старых «жигулях». Эти устройства оснащены планетарными редукторами, поэтому вам не придётся ломать голову над их установкой.

Подготовка

Чтобы создать что-либо, нужно хорошо подготовиться. Поэтому возьмите бумагу и составьте список материалов, которые вам будут нужны для автомобильной лебедки из стартёра. Вам нужно не забыть включить в него такие пункты:

  1. Барабан — данную деталь можно сделать из простой трубы. Достаточно приварить к ней щечки, их толщина должна быть около пяти миллиметров.
  2. Шестерни.
  3. Редуктор.
  4. Трос.
  5. Сварочный аппарат.
  6. Металлический лист. С его помощью в дальнейшем вы будете осуществлять весь процесс конструирования.
  7. Болгарка.
  8. Кабели.
  9. Измерительная техника.
  10. Стартёр.

После того как вы соберёте весь этот комплект, нужно будет четко, в соответствии с инструкцией собрать устройство и осуществить его установку.

Внимание! Если у вас нет ненужного автомобиля, стартёр можно найти на свалке или же приобрести на авторынке.

Делаем автомобильную лебедку из стартёра своими руками

Перед тем как приступить к процессу сборки вам понадобится подготовить соответствующую вашей задаче площадку. Она будет состоять из толстого листа стали. Именно на нём будет проходить монтаж конструкции, далее последуют такие этапы:

  1. При помощи сварочного аппарата и болтов с гайками прикрепите посадочные места для барабана. Осуществите монтаж.
  2. Соедините барабан с редуктором. Первичный вал направляется вверх.
  3. Соедините редуктор и стартер. Для этой операции вам понадобится переходник. С его помощью вы сможете осуществить монтаж стартера.
  4. Оснастите первичный вал шестернёй. Размер зуба должен идеально подходить ко всей конструкции.
  5. Активируйте стартер. Если вал с шестернёй соединяется быстро и легко, то всё в порядке, и вы можете продолжить процесс сборки автомобильной лебедки.
  6. Наденьте шестерню на вал редуктора. Для этого можно использовать венец маховика.
  7. Надёжно закрепите все элементы конструкции.
  8. Подключите электропроводку.
  9. Установите пульт управления.

В процессе сборки на автомобильную лебедку могло попасть масло, пыль или какая-нибудь другая грязь. Аккуратно очистите устройство. Только после чистки можно будет сделать грунтовку.

Совет! Цвет краски лучше всего выбирать в соответствии с цветом машины.

В качестве места для установки лучше всего использовать верхнюю часть бампера. Он хорошо приспособлен для максимальных нагрузок. Если же вы сомневаетесь в надёжности данного элемента, сделайте площадку для крепления автомобильной лебедки своими руками.

На видео как сделать лебедку из стартера:

Ручная лебедка своими руками

Ручную автомобильную лебедку можно сделать, имея в наличии минимум материалов. Именно поэтому в критических ситуациях эта информация поможет вам вытянуть автомобиль на ровную поверхность собственными силами.

Для изготовления ручной автомобильной лебедки вам понадобится прочная ось. В её качестве лучше все подойдёт обычный лом. Его прочности вполне достаточно, чтобы отбуксировать автомобиль.

Ось забивается в землю. Возможны и другие варианты, главное, чтобы основание было надёжно закреплено. На полученную конструкцию нужно надеть конец трубы. Под виток подставляется рычаг.

Внимание! В качестве рычага можно использовать лопату или крепкую палку.

Второй конец троса нужно будет прикрепить к автомобилю. Как видите, подобную конструкцию можно собрать в чистом поле, используя только то, что есть под руками. Это идеальный вариант, когда никаких других нет.

Гидравлическая лебедка своими руками

Основной сложностью при создании гидравлической автомобильной лебедки своими руками является поиск подходящего мотора. Очень важно, чтобы гидромотор помещался на передний бампер.

Внимание! В качестве насоса можно использовать НШ-100, ГУР также неплохо справится с этой задачей.

Вырежьте швеллер, на котором в дальнейшем будет осуществляться весь монтаж. Для лучшей фиксации можно приварить ещё два элемента. Их концы надёжно зацепите за радиатор.

После этого обрежьте вал в соответствии с размерами будущей конструкции автомобильной лебедки. Сделайте кольца под бобину. Установите подшипники из латунного прута.

После того, как вы осуществите сварку всех элементов между собой, можно будет установить автомобильную гидравлическую лебедку на машину. Не забудьте сделать на валу скользящую шестерню для быстрой размотки.

Общий принцип создания механической лебедки своими руками

Конструкционно устройство напоминает варианты, описанные выше. За тем исключением, что механическая автомобильная лебедка подключается к валу. Площадкой для взаимодействия служит трансмиссия.

Внимание! Скорость намотки в автомобильной лебедке механического типа контролируется при помощи понижения и повышения оборотов мотора.

Устройство такого класса можно привести в движение при помощи раздаточной коробки. К сожалению, из-за сложностей монтажа и подключения мало кто из водителей рискует собирать именно эту конструкцию.

Правила эксплуатации

Чтобы устройство служило верой и правдой многие годы, его необходимо правильно использовать. Вот общие правила:

  • Устройство может использоваться только для горизонтального перемещения объектов.
  • Агрегат нельзя применять для монтажа элементов мостов и электропередач.
  • При работе с тросом обязательно используйте перчатки.
  • Перед началом работы нужно проверить все элементы конструкции на работоспособность.
  • К тросу можно подходить или прикасаться только после того, как аппарат будет отключён.

Эти простые правила позволят вам застраховать себя от разнообразных неожиданностей и избежать несчастных случаев во время использования устройства.

Итоги

Как видите, автомобильную лебедку вполне по силам собрать своими руками. Мало того, для создания простейшей конструкции можно использовать подручные средства вроде лома или лопаты. Более сложные варианты требуют наличия двигателя или возможности подключения к мотору.

Механизм для передвижения груза с помощью вращающегося колеса легкового автомобиля.

После минутной тренировки, управление спуском-подъёмом груза сводится к восторженной игре.

Кабестан лебёдки «Авто Шпиль» представляет собой цилиндрический ворот специальной формы, устанавливаемый на диск поддомкраченного ведущего колеса автомобиля.

Для установки мотор-колёсной кабестан лебёдки «Авто Шпиль» не надо снимать колесо с автомобиля, ведь неизвестно, когда почва просядет под домкратом и автомобиль ляжет на днище. Для этого половина (или большая часть) установочных отверстий присоединительного диска кабестана исполнены под болт(гайку) крепления колеса. А остальные исполнены с увеличенным «проходным» диаметром. Это сделано для того, чтобы автокабестан можно было прикрутить двумя-тремя предварительно выкрученными метизами крепления диска колеса автомобиля, надевая диск кабестана прямо на оставшиеся, не выкрученные болты (гайки). После, при желании, можно и их выкрутить и закрутить обратно, но через специальные переходные упорные шайбы (в комплект поставки не входят).

Колёсная кабестан лебёдка «Авто Шпиль» работает по принципу: если в процессе подъёма груза вы натягиваете свободный конец верёвки, то груз поднимается (подтаскивается). Если же отпустить натяжение верёвки, то груз опускается или его подтаскивание прекращается. Но вначале необходимо накинуть на вал кабестана 4–5 витков рабочей верёвки.

Вообще, если надо чего-то поднять точно на заданную высоту, то стоит вначале поднимать груз чуть выше. Потом заглушить мотор, зафиксировав груз. И затем дополнительным спусковым устройством (установленным прямо на грузе) опускать по мере необходимости. Но, опустить можно и на барабане кабестана, стравливая понемногу зафиксированную на кабестане верёвку.

ВНИМАНИЕ! Не стоит превращать автомобиль в стационарную лебёдку, работающую целый день. Колёсная кабестан лебёдка «Авто Шпиль» предназначена для нечастой кратковременной работы, т. к. на ступичный подшипник колеса будет прикладываться повышенная нагрузка!

ВНИМАНИЕ! Кабестан нельзя перегревать во избежание оплавления рабочей верёвки.

Лебёдка «Авто Шпиль» имеет цинковое или порошковое защитно-декоративное покрытие.

Технические характеристики

  • Грузоподъёмность: не более 500 кг
  • Диаметр используемых верёвочных канатов: 10–12 мм
  • Скорость подъёма на первой передачи автомобиля: не более 0,2–0,4 м/с
  • Масса кабестан лебёдки: 1,16 кг

Габаритные и посадочные размеры для дисков автоВАЗ 13 дюймов даны на эскизе изделия. Посадочные размеры присоединительного диска — следует выбрать в таблице на соответствующую марку автомобиля. И обязательно указать в свободном поле опций.

Лебедка является неотъемлемой частью любого настоящего внедорожника. Так, лебедка для УАЗа и автомобилей подобных ему является настоящим помощником в непогоду. Но, что если вам просто нужен простой и дешевый агрегат, который выручит легковой автомобиль на проселочной дороге? Для этого отлично подойдет лебедка своими руками как электрическая, так и ручная. Давайте разберем необходимые материалы и процесс изготовления.

Что вам понадобится?

Если вас заинтересовала лебедка своими руками из стартера, можно обойтись дешевыми и распространенными вариантами. В качестве силового агрегата хорошо подойдет мотор от электростартера ВАЗ-2101. Они довольно распространены и стоят дешево, однако большой мощностью не обладают, но для небольшого седана или внедорожника, например, ГАЗ 69 , вполне хватит.

Еще необходим вал с шестерней и подшипниками, кусок трубы для барабана и две круглые металлические пластины. Также потребуется листовой метал, различные стержни, болты и гайки.

Изготовленная лебедка электрическая своими руками хороша тем, что для неё можно использовать множество завалявшихся и ненужных материалов.

Из инструментов обязательно нужна болгарка, сварочный аппарат, а также разводной ключ.

Лебедка зачастую нужна в длительной и сложной поездке. Если вы любите приключения, вам также будет полезно узнать о сооружении экспедиционного багажника. Читайте эту . А для поездки на рыбалку понадобиться и прицеп для лодки. Читайте об изготовлении его своими руками .

Порядок изготовления лебедки

На самом деле, процесс изготовления лебедки довольно прост, однако стоит придерживаться порядка, чтобы не пришлось переделывать одну и ту же работу несколько раз.

1. Первым делом необходимо соединить электродвигатель с редуктором. Для этого к шестерне двигателя привариваете трубку. Другой её конец просверливаете насквозь и привариваете две гайки. Далее надеваете трубку на шестерню редуктора и ввинчиваете гайки, которые послужат в качестве фиксатора. Чтобы на вал ничего не намотало, стоит чем-то его закрыть. Например, можно облезать кусок тонкостенной пластиковой трубы.

Очень важно! Перед тем как фиксировать, обязательно проверьте, чтобы редуктор уменьшал, а не увеличивал скорость двигателя.

2. Теперь необходимо изготовить вторую важную часть авто лебедки своими руками, а именно барабан.

Для этого берем обрезок трубы и привариваем к нему по бокам две металлические круглые пластины, которые буду ограничивать веревку. В пластинах должно быть сквозное отверстие, через которое продеваем вал с шестерней и привариваем его.

Важно соблюсти соосность, иначе ваш вал будет болтаться и вызывать ненужные вибрации.

На каждой пластине привариваем два подшипника (но не внутренней частью). Далее продеваем вал барабана через подшипники. Чтобы собрать всю конструкцию, нужны 4 болта, которые продеваем через отверстие в одной и другой пластине, а с другой стороны накручиваем гайку. В итоге делаем так с 4-х углов.

4. Редуктор необходимо прикрепить к одной из пластин так, чтобы он своей шестерней сцепился с шестерней вала.

5. В завершение необходимо изготовить каркас. Для этого из квадратных профилей можно изготовить прямоугольник и приварить к нему одной стороной квадратные пластины, а также зафиксировать мотор и редуктор.

6. И напоследок изготовьте пульт. Для этого достаточно всего одна кнопка, которая будет замыкать контакт. Он должна быть подпружинена, чтобы при отпускании её контакт размыкался.

7. Такая изготовленная лебедка автомобиля своими руками имеет один важный нюанс, а именно то, её нельзя фиксировать непосредственно к автомобилю. К каркасу придётся крепить тканевый буксировочный трос, который будет выступать в качестве изолятора. Чтобы избавиться от данного нюанса, необходимо изолировать щетки двигателя от массы.

Ручная лебедка

Лебедка ручная своими руками конструктивно похожа на электрическую, благодаря чему можно придерживаться инструкции описанной выше, однако, вместо электрического двигателя необходимо присоединить рукоятку, которую придется вращать руками. Благодаря редуктору удастся существенно снизить нагрузку на человека, однако мощность такой лебедки все же будет определяться именно мускульной силой. Это стоит учитывать, если вы владете полноразмерным кроссовером или внедорожником .

Теперь вы знаете как сделать лебедку своими руками. Она имеет довольно простую конструкцию и легко изготавливается из распространенных и дешевых материалов, что позволит без лишних затрат изготовить даже временное решение, перед покупкой фирменного агрегата.

На первый взгляд, наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать в качестве основного силового агрегата стартер, и с какими трудностями сталкиваются при изготовлении самодельной лебедки?

Требования к конструкции и ее компонентам

Предназначение лебедки – перемещение груза (автомобиля, прицепа). Она представляет собой барабан с механизмом намотки троса. Последний крепится к объекту опоры (столб, дерево). В отличие от установленных на авто моделей, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной канат.

Самодельная конструкция

Для изготовления самодельной лебедки следует обратить внимание на следующие нюансы:

  • Рекомендовано использовать модель стартера с планетарным редуктором.
  • В конструкции намоточного барабана должен быть тормозной механизм. Альтернатива – установка червячного редуктора с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера.
  • Корпус должен выдержать максимальную нагрузку, которая включает в себя массу автомобиля и усилие на его вытягивание.

Конструкция лебедки

В стальной каркас, изготовленный из листового железа (минимальная толщина 1,5 мм) и арматурной обвязки, устанавливается вал с червячным редуктором, соединенный с помощью шестерни со стартером. Номинальная нагрузка для стального троса должна составлять 1,5 массы автомобиля.

Изготовление рамы

На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.

Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.

Для изготовления корпуса понадобятся:

Все заготовки делаются согласно составленному заранее чертежу. В нем должны быть учтены не только места крепления стартера и вала, но и дополнительные ребра жесткости из прутьев. После того как все элементы были сделаны, но еще не сварены друг с другом – следует проверить правильность их фактических размеров. Для этого компоненты собираются в единый блок, в который устанавливаются стартер и вал. Только после этого можно проводить сварочные работы.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Лучший способ установить лебедку на прицеп [Руководство по установке лебедки]

Лебедки просто потрясающие! Сам инструмент способен поднимать или тянуть кучу тяжелых грузов. Его также можно использовать для перетаскивания массивной лодки или грузовика на трейлер.

Принимая во внимание этот факт, очень важно узнать, как лучше всего установить лебедку на прицеп, включая проводку лебедки на прицепе. Но это может быть сложно и немного сложно!

Не волнуйтесь, мы вас прикроем! Мы научим вас каждой технике, так что вам не придется ломать живот, делая это самостоятельно.Все, что вам нужно сделать, это собрать несколько различных инструментов и прочитать полную статью.

Инструменты, необходимые для установки лебедки на прицеп

Как мы уже говорили ранее, сбор некоторых необходимых инструментов важен для выполнения работы. В этом случае вы должны подобрать следующие вещи ниже:

  • Marker
  • Измерительная лента
  • Winch Kit
  • STRatchet Набор
  • Сверла
  • 3/8 дюймовых болтов

10 шагов для монтажа лебедки Прицеп

Не теряя ни минуты, давайте сразу перейдем к процессу установки лебедки на прицеп.Установка займет около часа, т.

Шаг 1: Использование рулетки

Прежде всего, вам понадобится рулетка, которую вы собрали для монтажа. Найдите среднюю точку трейлера, используя эту измерительную ленту.

Мы предлагаем выбрать определенное место, которое должно быть намного ближе к передней части вашего трейлера.

Шаг 2: Указание места

Что ж, пора браться за фломастер, зачем? Потому что вы укажете место, которое выбрали раньше.Это место, где вы собираетесь установить лебедку.

Шаг 3. Извлечение шаблона

Из комплекта лебедки следует сразу вынуть шаблон лебедки. Вы не знакомы с шаблоном лебедки?

По сути, это металлический лист плоской формы. Сняв его, вы обнаружите несколько отверстий, которые позволят вам наилучшим образом соединить лебедку с прицепом.

Шаг 4: Центрирование шаблона

После удаления шаблона лебедки вам нужно прикрепить шаблон к отмеченному ранее месту.Нарисуйте контур лебедки с помощью маркера. Также отметьте места, где отверстия совпадают с прицепом.

Шаг 5: Время сверлить!

Возьмите мощную дрель и сделайте несколько отверстий там, где вы отметили несколько минут назад. Сразу же установите лебедку, чтобы отверстия совпали. В этом случае вы можете взять поддержку вашего друга для удержания лебедки в определенном месте.

Шаг 6: Установка болтов

Чтобы убедиться, что лебедка выровнена правильно, возьмите пару болтов и вставьте их во все отверстия.

Шаг 7: Использование набора с трещоткой

Несомненно, набор с трещоткой — это лучшее, что вы можете сделать, чтобы закрутить каждый маленький болт в определенном месте.

Да, вам придется сделать дополнительное отверстие в прицепе, для которого вы можете подключить тросы лебедки к аккумулятору прицепа. Из комплекта лебедки лучше брать резину.

После этого вы должны вставить резину в это единственное отверстие, чтобы протянуть кабели к аккумулятору прицепов через отверстие.И знаете, мы всего в шаге от выполнения всей задачи!

Шаг 9: Подсоединение кабелей

Надежно подсоедините черный провод кабеля к отрицательному полюсу аккумулятора, а красный — к положительному полюсу. ОЧЕНЬ ПРОСТО!

Шаг 10: Готово!

Вуаля! Вы успешно завершили весь проект по установке лебедки на прицеп. Если вы будете следовать описанным выше шагам, никто не сможет помешать вам сделать это самостоятельно!

Читайте также: 10 лучших лебедок для легкового прицепа

Как подключить лебедку к прицепу

Лучше знать способ подключения лебедки, если вы собираетесь установить ее на прицеп.

Следует отметить, что мы предлагаем использовать быстроразъемное соединение, чтобы вы могли подключить источник питания вашего транспортного средства (например, автомобиля) к установленной лебедке. Имейте в виду, что он идеально подходит только для легких и средних нагрузок!

Никогда не забывайте надевать защитные очки, если вы не хотите терять осторожность при работе с батареями.

Запишите следующие вещи ниже, чтобы изучить самый простой и безопасный способ подключения.

Шаг 1: выбор правильного места

Прежде чем перейти к реальным действиям, необходимо выбрать удобное место, чтобы установить разъединитель на место.Лучше всего прикрепить его в конце вашего автомобиля.

В основном разъединитель оборудует два отдельных провода, включая более короткий кабель заземления и более длинный шнур питания.

Шаг 2. Установка шнуров

Убедитесь, что более короткий шнур заземлен в определенном месте. Поверхность должна быть чистой и металлической. Мы считаем, что рама вашего автомобиля может быть подходящим вариантом в этом случае.

Говоря о более длинном шнуре питания, проложите его от задней части автомобиля к началу к аккумулятору автомобиля.Держите эти предметы подальше от тех мест, где кабель может защемиться или нагреться.

Шаг 3: Время подключения!

Немедленно подсоедините шнур питания под капотом автомобиля. Это должно быть к плюсовой клемме аккумулятора вашего автомобиля. Заземлите его, присоединив отдельный провод. Но откуда? Ну, это должно быть от отрицательной клеммы. Возьми?

Шаг 4: Установка автоматического выключателя

Возьмите автоматический выключатель и подключите его к шнуру питания лебедки.

Шаг 5: Подсоединение лебедки

Перед подключением лебедки всегда лучше следовать инструкции. В этом случае вам нужно найти два провода, которые идут от отрицательного и положительного контактов. Установите разъединитель и подведите его к сцепке прицепа. Это все!

Заключение

Подключить и установить лебедку на прицепе будет так же просто, как упасть с бревна, если вы прочитали весь текст. Мы старались сердцем и душой, чтобы показать вам лучший способ установки лебедки на прицеп, для чего вы можете сделать это самостоятельно, не прибегая к чьей-либо помощи.

Спасибо, что уделили нам время!

Ссылки на соответствующие руководства по лебедкам:

Можете ли вы установить лебедку на свой (ATV-UTV) » Compett

Если у вас есть квадроцикл или UTV, лебедка является важным аксессуаром, который вы должны иметь, потому что вы никогда не знаете, когда вам это понадобится.

Ваш автомобиль может застрять на труднопроходимой местности, например, в густой грязи, и если это произойдет, вам понадобится лебедка, которая поможет вам выбраться из сложной ситуации.

Как работает лебедка?

Лебедка создает давление, притягивающее один объект к другому с помощью тросов или веревок.Таким образом, когда ваш квадроцикл застревает в грязи, вы можете использовать свою лебедку, чтобы помочь вам, прикрепив трос от лебедки к объекту, например к дереву.

Таким образом, вы можете вернуть свой квадроцикл в безопасное место.

При желании вы можете приобрести комплект лебедки в Интернете, но будьте готовы заплатить от 100 до 200 долларов США, и вам все равно потребуется установить лебедку на свой квадроцикл/вездеход.

Вместо того, чтобы тратить деньги на доставку лебедки и автомобиля в сервисный центр, вы можете установить лебедку на свой автомобиль самостоятельно.

Различные варианты использования лебедки для квадроцикла/мотовездехода

Лебедка — ценный предмет, если вы регулярно ездите по бездорожью.

Помимо того, что вы можете выбраться из затруднительного положения, когда ваш квадроцикл/вездеход застрял, вы также можете использовать лебедку для буксировки объектов, например другого квадроцикла/вездехода.

Итак, если квадроцикл вашего друга застрянет в грязи во время одного из ваших внедорожных приключений, вы можете использовать свою лебедку, чтобы вытащить его или ее из этой ситуации.

Как установить лебедку на квадроцикл/вездеход

Одна из самых важных вещей, которую следует помнить, , это то, что лебедку нельзя просто прикрепить к квадроциклу или вездеходу.

Вы должны следовать правильным шагам и иметь в своем распоряжении нужные инструменты.

Но не волнуйтесь, мы вас прикроем. Прежде чем начать, убедитесь, что у вас есть под рукой нужные инструменты.

Вам понадобится трещотка, вольтметр, отвертка, напильник, дрель и гаечный ключ.

Вот как установить лебедку на квадроцикл/вездеход.

Приобретите монтажную пластину

Прежде всего, вам необходимо приобрести монтажную пластину на свой автомобиль, поскольку на раме многих квадроциклов или UTV нет места, куда можно было бы напрямую прикрепить лебедку.

Альтернативой монтажной пластине является бампер, готовый к лебедке.

Все может показаться немного запутанным, потому что существует много типов монтажных пластин.

Чтобы упростить задачу, имейте в виду, что при выборе пластины необходимо учитывать следующие факторы:

  • Марка и модель вашего квадроцикла/вездехода.
  • Тяговое усилие лебедки, которую вы хотите использовать. Это относится к тому, какое усилие лебедка может тянуть.
  • Пластина, достаточно прочная, чтобы выдержать давление, которое вы на нее оказываете.

Хорошей новостью является то, что ваша монтажная пластина и лебедка поставляются с инструкциями производителя, чтобы вы могли легко прикрепить лебедку.

Снимите пластиковую облицовку

Возможно, вам придется внести некоторые изменения в переднюю часть квадроцикла, если вы впервые устанавливаете на него лебедку.

Например, вам может потребоваться снять пластиковую панель с бампера квадроцикла, чтобы установить лебедку.

Стоит помнить , что каждая система лебедки будет отличаться тем, что для ее установки потребуются разные методы.

Перед покупкой всегда проверяйте, как он будет крепиться к вашему квадроциклу, чтобы избежать проблем в будущем!

Прикрепите пластину к квадроциклу

Прикрепите пластину к квадроциклу, надежно закрепив ее болтами.

Затем установите лебедку на пластину и закрепите ее.

Хотя инструкции, относящиеся к вашему конкретному квадроциклу/вездеходу, могут отличаться, вам, скорее всего, потребуется сначала прикрепить направляющую ролика к монтажному кронштейну, а затем прикрепить монтажный кронштейн к транспортному средству.

Примечание : Если у вас есть бампер, готовый к лебедке, вам просто нужно прикрепить бампер, и все готово. Это гораздо проще установить, чем если бы вам пришлось установить крепление для лебедки. Это также обеспечивает более легкий доступ к лебедке, если ваш квадроцикл / UTV покрыт грязью, когда вы находитесь вне дома, потому что вы не сможете его увидеть.

Очистить путь троса лебедки

Убедитесь, что путь троса лебедки свободен и на его пути ничего нет.

Чтобы убедиться, что это так, вам нужно отключить зубчатую передачу и вытянуть трос так, чтобы он был длиной в несколько футов.

Однако убедитесь, что вы не забыли включить его снова.

Установка контактора лебедки

Найдите место для контактора лебедки.

Системы лебедки имеют контактор, и это важно, поскольку он является центральной точкой подключения лебедки .

Контактор в основном включает лебедку.

Некоторые люди размещают свои контакторы под сиденьем водителя в своей машине, и это хорошая идея, потому что это облегчает доступ к ним, когда они вам нужны.

Вы должны проложить провода от лебедки до контактных точек, расположенных на вашем контакторе.

Здесь могут пригодиться дрель и напильник, чтобы добраться до нужных точек.

Прикрепите переключатели управления лебедкой

В идеале переключатели следует размещать рядом с рулевым колесом, поскольку многие лебедки на рынке используют переключатели, которые соединяют лебедку с подрядчиком и зажиганием квадроцикла.

Однако имейте в виду, что если вы подключаете лебедку к зажиганию квадроцикла, вы сможете использовать лебедку только при включенном квадроцикле.

Возьмите вольтметр и используйте его, чтобы найти горячий провод на вашем зажигании, так как это провод, который вам нужно использовать для подключения выключателя лебедки, как объясняется в How Stuff Works.

Другой провод переключателя должен быть подключен к контактору.

Подключен ли провод коммутации и установлен ли он на место?

Теперь можно подключить лебедку к аккумулятору.

Снимите крышку аккумуляторного отсека и отсоедините аккумулятор. Все готово, чтобы начать пользоваться лебедкой!

Какой вес вы можете поднять с помощью своего квадроцикла?

Прочность троса и крутящий момент лебедки определяют вес, который лебедка может тянуть.

Как правило, квадроцикл с мощным двигателем может тянуть около 1500 фунтов , но имейте в виду, что он, как правило, движется по ровной поверхности, поэтому на пересеченной местности он, вероятно, будет тянуть меньше, чем на пересеченной местности.

При покупке лебедки убедитесь, что вы выбрали ту, которая сможет управлять вашим квадроциклом/вездеходом.

Если у вашего квадроцикла двигатель объемом не более 400 куб. см, подойдет лебедка, способная выдерживать вес от 2000 до 2500 фунтов.

Если у вас более крупный квадроцикл, вам понадобится лебедка, способная выдержать от 3000 до 3500 фунтов.

Похожие вопросы

Какие канаты или тросы используются в лебедках?

Лебедки обычно имеют стальные тросы или синтетические тросы.

Хотя веревка долговечна, она изнашивается быстрее, чем стальной трос.

Однако при использовании стального троса всегда надевайте перчатки, поскольку этот трос может расколоться, несмотря на его прочность.

Как долго будет работать ваша лебедка?

Вы можете использовать лебедку от пяти до примерно 30 минут при непродолжительном использовании.

Имейте в виду, что лебедка потребляет много энергии от аккумулятора вашего квадроцикла.

Эти аккумуляторы, как правило, имеют низкую емкость, поэтому всегда проверяйте, чтобы они были полностью заряжены.

Заключение

Если вы регулярно совершаете внедорожные приключения на своем квадроцикле/вездеходе, во время которых вам нравится выпустить пар, обязательно приобретите лебедку.

К счастью, установка лебедки на квадроцикл/вездеход не представляет сложности.

Даже если вы не любитель рукоделия, вы легко сможете собрать лебедку дома.

В этой статье мы описали, как это сделать шаг за шагом, чтобы вы могли без проблем выпутываться из сложных ситуаций, когда они возникают.

Мы также предоставили вам дополнительные советы, чтобы вы знали больше обо всем процессе.

Если вы сделаете это самостоятельно, это сэкономит ваши деньги, а также гарантирует, что стресс не появится во время веселья с вашим квадроциклом/вездеходом.

Лебедки – как выбрать и использовать

Выбор лебедки

Если вы планируете регулярно ездить по бездорожью, вам обязательно следует приобрести лебедку.Выбор подходящего может быть сложной задачей, так как существует так много вариантов, из которых можно выбрать. В сегодняшнем сегменте мы обсудим факторы, которые следует учитывать при выборе правильной лебедки.

Эта статья является гостевым постом от людей с reviewertips.com. Не стесняйтесь взглянуть на их обзоры лебедок для бездорожья.

Размеры лебедки

Первый и самый важный фактор, который следует учитывать, — это грузоподъемность лебедки. Когда дело доходит до лебедки, чем выше ее мощность, тем лучше! Чем тяжелее транспортное средство, тем более мощная лебедка вам понадобится.Ваша лебедка должна быть в состоянии тянуть как минимум в 1,5 раза больше веса вашего автомобиля.
Вы можете рассчитать его, взяв полную массу автомобиля и умножив ее на 1,5. Это минимальный рейтинг, но некоторые факторы могут привести к тому, что мощность вашей лебедки будет превышена.

Полная масса = Базовый вес + Пассажиры / Груз

Лучший размер лебедки >= Полная масса автомобиля x 1,5

Итак, если ваш автомобиль весит 1,8 метрических тонны (4000 фунтов), выберите лебедку с грузоподъемностью не менее 2,7 метрических тонны (6000 фунтов). .

1.Правило 5X является отраслевым стандартом. Но для большей безопасности вы должны выбрать тот, который имеет большую мощность.

Типы лебедок

Основное различие между гидравлической лебедкой и электрической лебедкой заключается в источнике питания. Гидравлические лебедки приводятся в действие насосом гидроусилителя руля автомобиля. Электрические лебедки связаны с аккумулятором автомобиля и электрической системой.

Электрическая лебедка является наиболее распространенным и широко используемым типом лебедки. Они довольно долговечны и часто дешевле гидравлических лебедок, но если вы используете их в течение более длительного времени, они могут перегреться.Итак, если вам приходится пользоваться лебедкой целый день, то вы можете столкнуться с проблемой в электросистеме вашего автомобиля. В этом случае выберите гидравлическую, в противном случае лучше использовать электрические лебедки.

Если вы планируете часто пользоваться лебедкой, лучшим выбором будут гидравлические лебедки. У них нет проблем с перегревом, но есть и недостатки. Этот тип лебедки доступен не везде – только несколько производителей выпускают гидравлические лебедки. При использовании этой лебедки двигатель должен работать, потому что они работают с насосом гидроусилителя руля.

Варианты веревки

Существует много споров, когда приходится выбирать между синтетической веревкой или стальным тросом.

Стальной канат : Этот тип каната доступен по цене, долговечен и очень прост в обслуживании. Но есть один недостаток: он может быть слишком тяжелым для передней части вашей установки. Они идеально подходят для использования на сильно абразивных грунтах. Если вы часто ездите по песку, грязи и камням, то стальной трос вам подойдет. Работая с веревкой, вы должны носить плотные перчатки, чтобы защитить руки.Потому что стальной трос может случайно порезать вам руку.

Синтетическая веревка : безопаснее, гибче, легче и проще в обращении, чем стальной трос. Вам не нужна перчатка, чтобы справиться с ними. Они отлично подходят для трейловых и спасательных лебедок. Но их отрицательная сторона заключается в том, что они очень восприимчивы к химическим веществам, ультрафиолетовому излучению, теплу и истиранию. Синтетическая веревка также требует надлежащего ухода и обслуживания. Вы должны время от времени мыть их после использования в песчаных или грязных условиях.

Варианты двигателя

Электрические лебедки поставляются с двумя типами двигателей постоянного тока. Это постоянные магниты (ПМ) и последовательно намотанные (КВ). Более дешевые лебедки обычно поставляются с двигателями с постоянными магнитами. Если вы занимаетесь лебедкой от случая к случаю, то двигатели с постоянными магнитами — хороший вариант для вас. Но если вам нужна лебедка для тяжелых условий эксплуатации или использования в холодную погоду, то лучше всего подойдет двигатель с серийной обмоткой.

Варианты крепления

Это одно из самых важных соображений. Есть три популярных варианта, на которые вы можете установить лебедку.

  • Крепление на бампер : Это самый простой вариант крепления. Они предлагают максимальную универсальность. Их очень легко установить.
  • Универсальное крепление : немного сложнее первого. Лебедка Multi-Mounted не очень долговечна из-за точки крепления. Универсальная лебедка идеально подходит для вас, если вы один из тех, кто хочет обеспечить безопасность, которую обеспечивает лебедка, не устанавливая ее на свой автомобиль постоянно.
  • Бампер лебедки : Этот вариант крепления становится популярным день ото дня, так как выглядит как часть вашего автомобиля.Они также обеспечивают защиту передней части вашего автомобиля.

Как пользоваться лебедкой

Часть 1. Установка лебедки

  1. Наденьте перчатки.
  2. Подключите пульт дистанционного управления к лебедке.
  3. Найдите опорную точку, вы можете использовать валун, ствол дерева или другое транспортное средство.
  4. Теперь используйте рычаг расцепления, чтобы освободить трос лебедки.
  5. Протяните трос лебедки до упора. Но если он не может добраться до якоря, то ищите другой.
  6. Оберните стропу вокруг анкера в нижней части.
  7. Зацепите скобу с D-образным кольцом через обе петли на протекторе ствола дерева.
  8. Крюк на конце троса лебедки называется крюком лебедки. Зацепите его за D-образную скобу кончиком вверх.
  9. Поверните расцепляющий рычаг назад, чтобы зафиксировать.
  10. Медленно натяните трос лебедки с помощью пульта дистанционного управления.

Часть 2: Вытаскивание автомобиля

  1. Скажите всем вернуться как можно дальше, чтобы избежать несчастных случаев.
  2. Сиденье на сиденье водителя вашего автомобиля.
  3. Включите пульт дистанционного управления и медленно поднимите автомобиль лебедкой.
  4. Продолжайте работать лебедкой, пока автомобиль не окажется на устойчивой поверхности.
  5. Остановите лебедку, когда автомобиль достигнет стабильной поверхности.

Часть 3. Отсоединение лебедки

  1. Отсоедините трос лебедки от D-кольца
  2. Медленно смотайте трос лебедки с помощью пульта дистанционного управления.
  3. Отсоедините пульт дистанционного управления от лебедки и храните его в автомобиле.
  4. Извлеките защиту ствола дерева и скобу с D-образным кольцом и сохраните их в автомобиле.

Поздравляем! Теперь, когда вы знаете все о лебедках, можете спасти себя на бездорожье, вы готовы продолжить свое путешествие.

Что такое лебедка и как она работает?

Есть все виды профессиональных инструментов для буксировки. Одним из важнейших является буксирная лебедка.

Этот инструмент уже давно доступен и полезен в различных ситуациях.

Иногда вы можете застрять на дороге, которая не была полностью разработана.В этом случае вам в помощь понадобится лебедка от эвакуатора. У некоторых внедорожников есть лебедка, которая может быть подготовлена ​​для различных внедорожных ситуаций. Тем не менее, вы должны знать, как его использовать в первую очередь.

Основные сведения о буксировочной лебедке

Недостаток бензина или невозможность завести автомобиль — это несколько распространенных проблем, с которыми вы можете столкнуться в своем автомобиле. В случае, если вы застряли или просто не можете управлять транспортным средством, лебедка будет отличным помощником. Он может помочь тянуть, поднимать или буксировать огромные и тяжелые предметы, такие как автомобиль.

Детали буксирной лебедки

Буксирная лебедка состоит из разных компонентов. Каждый компонент имеет свое назначение, поэтому их знание также поможет устранить неполадки лебедки, если вы не можете заставить ее работать.

  • Тросовая проволока – Тросовая проволока представляет собой прочную и долговечную стальную проволоку или цепь, которая обычно наматывается на барабан. Длина варьируется от 30 до 120 футов. Это одна из самых важных частей лебедки.
  • Центральный барабан – это часть, на которую наматывается проволока и которая предотвращает запутывание проволоки.Он вращается, чтобы намотать или развернуть кабель.
  • Двигатель – приводит в действие фотобарабан и может быть гидравлическим или электронным. У некоторых лебедок нет мотора, но те, у которых он есть, мощнее и легче в работе. Они также быстрее и эффективнее.
  • Корпус редуктора . Эта деталь преобразует мощность двигателя в тяговое усилие, позволяющее перемещать тяжелые предметы или транспортное средство.

Как работает лебедка?

Чтобы задействовать лебедку, вам сначала нужно включить режим свободной катушки, а затем взять трос, чтобы вы могли прикрепить его к машине, которую пытаетесь переместить.Если в вашем автомобиле есть лебедка, и вы застряли, вы можете привязать трос к неподвижному объекту, например к дереву, чтобы вытащить себя. После закрепления конца троса вы можете включить лебедку с помощью кожуха редуктора.

Если лебедка, которую вы используете, оснащена двигателем, вы можете использовать его, чтобы сделать процесс подъема более плавным и легким. Прежде чем начать процесс восстановления, убедитесь, что демпфер троса лебедки установлен на тросе. Особенно это касается тросов из стальной проволоки. Демпфер важен для защиты вас и других людей от кинетической энергии.



Рекомендации по эвакуационному снаряжению — Альтернативы стационарной лебедке

В разгар пандемии мы с семьей (жена и маленькие дети) использовали каждые выходные, чтобы немного покататься по бездорожью и устроить пикник. Как правило, мы едем в полууединенные места, разбиваем лагерь, и я ускользаю один примерно на 30 минут, чтобы нанести какой-нибудь ущерб, пока дети едят (моя жена все еще немного боится бездорожья на скорости). В основном это высохшие дна озер и пожарные дороги.Места, которые мы часто посещаем, не слишком многолюдны (обычно поблизости есть как минимум 3-4 других). Моя тревога по поводу самовосстановления растет по мере того, как растет наша смелость и стремление к изоляции. Имея младенца, я не могу часами ходить за помощью. Я рассчитал свою текущую полезную нагрузку, и с моим обычным снаряжением + людьми у меня осталось около 500 фунтов. В настоящее время я думаю, как бы я восстановился, если бы застрял. Я посмотрел на все причудливые пластины лебедки / новые бамперы и т. Д., Но я не уверен, что хочу съесть как минимум 175 фунтов моей полезной нагрузки для лебедки, которая будет использоваться максимум 1 раз в год (прямо сейчас).Кроме того, это мой DD, и любое снижение веса — это хорошо. Возможность восстанавливать других — классная цель, но не совсем то, к чему я стремлюсь. Я также не слишком беспокоюсь о стоимости, но хочу получить соотношение цены и качества (т.е. покупать более дешевую лебедку — неправильный путь).

В настоящее время возите с собой:
— доски Maxtrax
— страховочный ремень
— мягкие скобы
— лопата
— песок зимой (мешки с песком для дополнительного веса в постели).
— спутниковый посыльный

Опции:
— Домкрат Hilift — Для лебедки существует ограничение в 5000 фунтов (7000 фунтов при испытании).Проблема здесь в том, что мой грузовик весит около 7 тысяч фунтов (вероятно, около 6300 с нормальным снаряжением и людьми). Однако, если я на нейтральной передаче и не застрял в исключительных случаях, мне не потребуется 7000 фунтов силы, чтобы выбраться лебедкой. Это также поможет в других видах восстановления (спущенная шина) и весит всего 30 фунтов.
— лебедка — просто «правильный» выбор, низкочастотное соотношение цены и качества (очевидно, очень высокая ценность, если ДЕЙСТВИТЕЛЬНО нужно один раз), тяжелая, требует более дорогих опций даже для ее установки.
— У меня была «умная идея» использовать пластину лебедки, установленную на сцепке.Бросьте лебедку в кровать, когда мы отправимся в бездорожье, но сохраните полезную нагрузку, когда она не нужна. Не знаю, насколько это глупо.

Кроме того, я признаю, что само по себе бездорожье любого рода сопряжено с риском, но я принял это как реальность, пока не найду друзей, которых моя семья сможет терпеть в течение такой продолжительности и частоты времени (и может терпеть нас). Что другие люди используют для восстановления? Я слишком много думаю об этом? Хай-лифт — очень глупая идея? Я что-то упускаю?

Как использовать лебедку для эвакуации в условиях бездорожья

Без лебедки на бампере автомобиль не будет готов к серьезному бездорожью.Хотя они и выглядят круто, лебедки служат не только для украшения. Это важные инструменты, которые могут помочь вам и вашим коллегам-водителям выйти из затруднительных ситуаций.

Тросовые лебедки дают полноприводным автомобилям возможность эвакуироваться самостоятельно и эвакуировать другие транспортные средства. Если вы собираетесь ехать по глубокой грязи или другой коварной местности, установка лебедки на внедорожник или грузовик является обязательной. Но необходимость использовать лебедку и незнание того, как это сделать, так же полезна, как и ее отсутствие. Важно научиться безопасно и правильно управлять лебедкой в ​​различных ситуациях, когда требуется эвакуация автомобиля.

Что такое лебедка и для чего она нужна?

Лебедка — это тянущий инструмент, который обычно крепится к переднему бамперу автомобиля. Она используется для подъема транспортного средства, на котором она установлена, или других транспортных средств, когда они застревают в грязи, снегу, канавах и т. д. Лебедка состоит из нескольких частей: барабан (цилиндр, на который намотан трос), двигатель и шестерни.

Обычно лебедки можно увидеть на внедорожниках, таких как Jeep и 4Runner, а также на Tacomas, F-150 Raptors и других пикапах.Лебедки нельзя просто так установить на любое транспортное средство. Бампер с лебедкой является обязательным, если вы планируете установить его на свой внедорожник или грузовик.

Самовывоз с лебедкой

Самовосстановление — один из самых важных навыков, которым должен научиться внедорожник. Он включает в себя крепление троса лебедки к прочному якорю (например, дереву) и использование мощности двигателя лебедки для вытаскивания транспортного средства.

Перейти к разделу «Как самостоятельно подняться с помощью лебедки»

Восстановление другого автомобиля с помощью лебедки

Лебедка также обычно используется для подъема других транспортных средств помимо той, на которой она установлена.В этом случае лебедка будет прикреплена непосредственно к застрявшему транспортному средству. Затем он будет наматываться до тех пор, пока застрявший автомобиль не сможет двигаться своим ходом.

Перейти к разделу «Как восстановить другой автомобиль с помощью лебедки»

Какой вес может тянуть лебедка?

Одна из самых удивительных особенностей лебедок — их прочность. Стандартная лебедка может тянуть от 9000 фунтов. до 17 500 фунтов. Этой силы достаточно, чтобы выдержать вес практически любого транспортного средства, которым вы можете владеть.

Электрические лебедки против гидравлических лебедок

Существует два основных способа привести лебедку в действие. Электрические лебедки — наиболее распространенный тип, который вы увидите на внедорожниках. Хотя гидравлические лебедки дороже, некоторые предпочитают их, потому что они не используют электрическую систему автомобиля.

Электрические лебедки

Плюсы и минусы электрической лебедки
Электрическая лебедка Pros Минусы электрической лебедки
Самый доступный Менее надежен в течение длительного периода времени
Простота установки Сливает аккумулятор

Электрическая лебедка питается от электрической системы автомобиля.По сравнению с вариантами гидравлической лебедки их значительно проще установить. Помимо монтажа, необходимо подключить всего несколько проводов. Это делает их наиболее популярным выбором для внедорожников.

Несмотря на то, что электрические лебедки дешевы и просты в установке, они могут быть ненадежными при более чем коротком рывке. Лебедка требует много электроэнергии. Если вы не модернизировали аккумулятор и генератор, у вас может закончиться электричество в середине лебедки. В этом случае спасателю потребуется помощь.

Некоторые внедорожники рекомендуют приобретать второй аккумулятор для лебедки. Это может помочь, но совершенно не обязательно. Кроме того, это увеличивает стоимость и вес автомобиля.

Использование батареи глубокого разряда — это еще один способ, которым внедорожники пытаются экономить электроэнергию, если им приходится использовать лебедку. Эти батареи вырабатывают меньше электроэнергии за один раз, чтобы продлить срок службы.

Тем не менее, многие энтузиасты уже используют на своих полноприводных автомобилях множество аксессуаров, таких как фонари для бездорожья и снаряжение для кемпинга.Если это похоже на вашу установку, возможно, стоит инвестировать в установку с двумя батареями, батарею глубокого цикла или и то, и другое.

Гидравлические лебедки

Плюсы и минусы гидравлической лебедки
Плюсы гидравлической лебедки Минусы гидравлической лебедки
Самый надежный Дорогой
Разряжает аккумулятор меньше Трудно установить

Гидравлические лебедки часто считаются более надежными, чем электрические.Они используются на коммерческих транспортных средствах, таких как эвакуаторы, но реже встречаются на внедорожниках. Хотя они более дорогие и сложные, у них есть ряд серьезных преимуществ.

Как следует из названия, гидравлические лебедки используют гидравлическую энергию от насоса гидроусилителя руля. Это более полезно для продолжительных лебедочных сеансов. Это не будет такой большой нагрузкой на аккумулятор и генератор, как электрическая лебедка. Однако эта надежность связана с падением скорости лебедки.

Гидравлические лебедки менее распространены в мире бездорожья.Их повышенная сложность не всегда гарантирует их улучшенную производительность. Тем не менее, специальный эвакуационный автомобиль на мероприятии 4X4 или любой аварийно-спасательный/рабочий автомобиль должен иметь гидравлическую лебедку.

Советы по безопасности лебедки

Хотя лебедки являются простыми устройствами, они могут быть очень опасными при неправильном использовании. Крайне важно знать, как их использовать, прежде чем отправиться в путь. В разных сценариях требуются разные методы лебедки, но есть основные правила безопасности, применимые ко всем случаям.

  • Всегда надевайте перчатки
  • Всегда используйте демпфер
  • Никогда не сворачивайте трос лебедки и не прикрепляйте его к самому себе
  • Никогда не стойте близко к кабелю во время использования
  • Никогда не переступайте через трос лебедки
  • Не используйте мертвое дерево в качестве якоря
  • Не лебедить слишком быстро
  • Не садитесь за руль машины, на которой работает лебедка, во время подъема
  • Не подключаться к неструктурной точке застрявшего автомобиля

Как самостоятельно поднять автомобиль с помощью лебедки

Представьте, что вы едете на своем полноприводном автомобиле в одиночку по лесу.Одно ведет к другому, и вы оказываетесь в глубокой грязи. Больше некому помочь, так что вам придется выпутываться из этой неразберихи. Вот пошаговое руководство о том, как это сделать.

Шаг 1: Найдите якорь, чтобы прикрепить лебедку к

Найдите прочный предмет, к которому можно прикрепить лебедку. Для большинства поездок по грязи или тропам это будет сильное, здоровое дерево.

Технический совет: Если деревьев нет, можно использовать специальный анкер для лебедки или закопанное запасное колесо.

Шаг 2. Подсоедините контроллер лебедки и отключите его сцепление

Подключите контроллер лебедки и выключите сцепление лебедки. Обычно это включает в себя перемещение рычага в положение «Свободная катушка» или «Отключено».

Шаг 3. Размотайте лебедку вручную

Начните разматывать кабель с барабана. Убедитесь, что вы носите перчатки.

Технический совет: Не разматывайте трос лебедки слишком быстро, иначе он может запутаться. Кабели, вложенные крысами, трудно распутать, и они потенциально опасны, если их не рассортировать.

Шаг 4: Подсоедините крюк лебедки к анкеру

Подсоедините лебедку к якорю. Если вы планируете использовать дерево в качестве якоря, вам следует использовать ремешок для защиты деревьев, как показано на рисунке. Эти ремни облегчают крепление лебедки к дереву и помогают сохранить дерево здоровым и неповрежденным. Никогда не прикрепляйте крюк лебедки обратно к тросу лебедки.

Шаг 5. Устранение провисания троса лебедки

Используйте контроллер лебедки, чтобы медленно устранить провисание троса лебедки.Пока не наматывайте кабель, просто натяните его достаточно, чтобы повесить демпфер.

Шаг 6. Повесьте демпфер на трос лебедки

Повесьте демпфер на среднюю часть натянутого троса лебедки. Амортизаторы иногда называют одеялами для лебедок. Это отклонит кабель к земле в случае его обрыва.

Технический совет: Важно придать демпферу соответствующий вес. Для большинства автомобилей положите в карманы демпфера не менее 5 фунтов или около того.Иначе он слетит вместе с кабелем.

Шаг 7. Медленно наматывайте лебедку, находясь внутри автомобиля

С натянутым тросом лебедки войдите в кабину автомобиля с помощью контроллера лебедки. Наматывайте аккуратно и медленно, когда трансмиссия автомобиля находится в нейтральном положении. Как только вы почувствуете, что ваш автомобиль съезжает с того места, где он застрял, поставьте его на парковку.

Технический совет: Следите за уровнем мощности вашего автомобиля. Вы можете заметить увеличение числа оборотов в минуту и ​​некоторые мерцающие огни, поскольку ваш автомобиль работает, чтобы производить электричество, необходимое для лебедки.Если в вашем автомобиле есть устройство для настройки, то повышение оборотов холостого хода может быть хорошей идеей, если вам нужно много крутить лебедкой.

Шаг 8. Смотайте кабель обратно

Осторожно отсоедините лебедку от якоря и намотайте трос вверх. Заблокируйте лебедку обратно во включенное положение, чтобы она не вышла. Закрепите крюк лебедки, и вы готовы уехать.

Как использовать лебедку для подъема другого автомобиля

Процесс лебедки другого транспортного средства в основном такой же, как и самостоятельное восстановление.Вы просто прикрепляете крюк лебедки прямо к застрявшей буровой установке, а не к дереву или другому якорю (как упоминалось в шаге 3 выше).

Обязательно используйте структурную точку, иначе вы можете в конечном итоге оторвать их бампер. Всегда используйте лебедку автомобиля, который не застрял, если вы поднимаете кого-то еще.

Вы также должны убедиться, что лебедка устойчива. Держите тормоз включенным, пока вы используете лебедку на другом транспортном средстве.

Попробуйте использовать собственную мощность лебедки, если это возможно.Не рекомендуется использовать свой автомобиль в качестве тяговой силы. Если для освобождения другого транспортного средства необходим сильный толчок, то лучшим вариантом будет кинетическая спасательная веревка.

Аксессуары для лебедки

Правильные аксессуары позволят вам безопасно управлять лебедкой. Другие помогут вам, когда дело доходит до определенных задач. Большинство комплектов лебедок поставляются с такими аксессуарами, как трос, крюк и стопор.

Лучшие аксессуары для лебедок
Принадлежности для лебедки Назначение
Якорь Отверстие, которое направляет трос при сматывании или разматывании с лебедки.Это также предотвращает чрезмерное боковое усилие на кабеле.
Крючки Узел крепления комплекта лебедки.
Скобы с D-образным кольцом Точка крепления скоб или крюков лебедки, которые образуют герметичную цепь, предотвращающую ее падение.
Демпфер Предохранительное устройство, позволяющее кабелю упасть на землю в случае его обрыва.
Ремни для защиты деревьев Ремни, которые можно прикрепить к крюку лебедки для крепления вокруг якоря, особенно дерева.Они отличаются от спасательных ремней/кинетических ремней, которые никогда не следует использовать с лебедкой.
Рычажный блок Одинарный шкив с точками крепления крюков или D-образных колец. Это удваивает вес, который может выдержать лебедка, и позволяет использовать лебедку под острыми углами.
Стоп Небольшой кусок, который крепится к концу троса лебедки, чтобы предотвратить его слишком сильное наматывание.

Материалы троса лебедки

Существует два основных типа лебедочных тросов, которые можно использовать: стальные и синтетические.Современные синтетические лебедочные тросы обладают такой же или даже большей прочностью, чем сталь. Они также легче и могут быть безопаснее. Однако они, как правило, изнашиваются быстрее, чем стальные тросы, которые также являются более дешевым вариантом.

Стальные лебедочные тросы

Плюсы и минусы стального троса лебедки
Стальной трос для лебедки Pro Стальной трос лебедки Минусы
Дешевле Имеет тенденцию изнашиваться со временем
Прочный Опаснее, если он сломается

Стальные тросы являются стандартным вариантом для лебедок.Они популярны из-за низкой цены и долговечности. Многие комплекты лебедок поставляются со стальным тросом. Они отлично работают в большинстве случаев, но имеют некоторые недостатки.

Если не соблюдать надлежащий уход, стальные тросы лебедки могут быть более опасными, чем синтетические тросы. Со временем на них часто появляются острые заусенцы, поэтому с ними нужно обращаться в перчатках. Более того, обрыв стального троса может серьезно ранить или даже убить прохожих. Если вы следите за целостностью троса лебедки и правильно его используете, сталь по-прежнему остается отличным вариантом.

Синтетические канаты для лебедки

Плюсы и минусы синтетического троса лебедки
Синтетические тросы для лебедки Pro Минусы синтетического троса лебедки
Легкий Дороже
Безопаснее, если трос порвется Быстрее изнашивается со временем
Легче ремонтировать в дороге

Основными преимуществами синтетического троса лебедки являются его относительная прочность и дополнительная безопасность.Хотя синтетические веревки все еще могут быть опасны, если они порвутся, они не нанесут такого большого ущерба, как сломанный стальной трос. Это потому, что они несут меньше потенциальной энергии. Если вы когда-нибудь отправитесь на большое мероприятие по бездорожью, вам, вероятно, придется использовать синтетическую веревку вместо стальной.

Синтетические канаты также прочнее стальных канатов аналогичного размера. Они намного легче и их можно легко отремонтировать на трассе. Минус в том, что синтетический трос дороже стального троса.Эта стоимость со временем будет увеличиваться, поскольку синтетические канаты имеют тенденцию изнашиваться быстрее, чем стальные. Он также более восприимчив к ультрафиолетовым лучам и общему износу.

Как правильно выбрать лебедку

Самое важное, что нужно знать при выборе правильной лебедки, — это вес вашего автомобиля. Полная масса вашего автомобиля (GVW) будет основным фактором при определении размера лебедки, которая вам нужна. Типичное эмпирическое правило заключается в том, чтобы получить лебедку с тяговым усилием, в 1,5 раза превышающим вашу полную массу.

Тем не менее, вы также захотите рассмотреть возможность оказания помощи другим с более крупными и тяжелыми транспортными средствами. Просто не забывайте о весе лебедки. Излишне мощная лебедка может серьезно снизить производительность как на бездорожье, так и на дороге.

Вы можете найти недорогие комплекты лебедок от известных брендов за 300-400 долларов. Это небольшая цена за то, чтобы быть готовым к опасной ситуации на тропе.

Об авторе

CJ — владелец Focus ST и любитель автомобильной промышленности.Он использует свой личный опыт и страсть к отрасли, чтобы создавать интересные и полезные темы для коллег-энтузиастов. Читать биографию полностью →

Источники: Что нужно и что нельзя делать при лебедке: советы и рекомендации по безопасному восстановлению 4×4, MotorTrend | Четыре совета по обслуживанию лебедки, предупредите | Как работают лебедки, как работают вещи | Максимальное тяговое усилие лебедки, тяжелые грузовые автомобили

Эта статья была исследована, написана, отредактирована и проверена в соответствии с шагами, описанными в нашем процессе редактирования.Узнайте больше о редакционных стандартах и ​​правилах CJ.

Крепление для лебедки своими руками на бортовом прицепе

Нужна лебедка в передней части прицепа, чтобы таскать домой эти УДИВИТЕЛЬНЫЕ находки с Craigslist? Прочтите этот пост, чтобы узнать, как его установить.

Мне очень не нравится, когда мои ремни/инструменты находятся вне погоды, поэтому я ранее приварил этот рабочий ящик к передней части моего 18-футового прицепа-тягача. Однако проблема, с которой я столкнулся, заключалась в том, что я подбирал много «мертвых» автомобилей, и вытягивать их с помощью цепи стало уже стареть.

Электрические лебедки дешевеют с каждым днем, поэтому я решил, что пора рискнуть и приобрести себе такую. Их можно купить дешево на Amazon с бесплатной доставкой: лебедки для квадроциклов

.



Таким образом, любая лебедка, которую вы покупаете, обычно поставляется с небольшой монтажной пластиной, на которой также есть выступы (два выступа, торчащие вверх посередине справа на рисунке) спереди для крепления направляющей ролика к (направляющей троса). На этом снимке вы можете видеть, что я прикрепил скобу внутри моего рабочего ящика в передней части прицепа.Я также добавил кусок стали 3/16″, который выступал из него через переднюю часть коробки для дополнительной поддержки.

Здесь вы можете видеть, где я вырезал прорезь в коробке, чтобы выдвинуть дополнительную опору и приварить ее к прочной передней поперечине прицепа. (наверное перебор, но мне так нравится)

Просверлил отверстия в передней части рабочего ящика, чтобы они совпадали с отверстиями в кронштейне, который мы приварили к полу ящика.

Далее я установил лебедку. Два основных болта на лебедке я просверлил насквозь через рабочий ящик и древесину прицепа, а затем установил гайки из-под прицепа (очень прочные).Также на этом фото установлен новый батарейный отсек.

В этом ящике всегда находится не менее четырех храповых ремней грузоподъемностью ~10 кг для крепления транспортных средств. Чтобы ремни не зацепились за лебедку, я прикрепил небольшой кусок металлолома, чтобы получился разделитель.

Добавить комментарий

Ваш адрес email не будет опубликован.
