Как сделать современный комод —{Из фанеры и 2×4!}

В этом посте я покажу вам, как сделать современный комод в стиле середины века!

Комоды — моя любимая вещь в сборке. Есть так много способов построить коробку и добавить ящики, и так много стилей, которые вы можете использовать для этого.

.

Но мое сердце — современный стиль середины века! Так что, когда друг попросил меня построить современный комод середины века своими руками, я был в восторге от этого проекта!

.

Если вам не нравится дизайн середины века, у меня есть еще плана комода на выбор из здесь:

Теперь, если вам интересно, почему этот конкретный современный комод середины века не закончен, подруга, для которой я сделал это, хотела сама испачкать его.

.

Итак, я собираюсь показать вам процесс сборки, но для завершения вам придется использовать свое воображение, ха-ха.

.

У меня есть планы для печати и подробности ниже, а также видео прямо здесь:

Этот пост содержит партнерские ссылки.См. политики.

Для этого современного комода своими руками вам понадобится:

Инструменты:

Некоторые примечания об этой сборке современного комода:

Это действительно забавная сборка, сделанная почти полностью из фанеры. Чтобы дать комоду дополнительную опору снизу, нижняя рама сделана из 2х4.

.

Вы можете вырезать ножки для этого комода из материала 1x, материала 2x или фанеры по желанию. Я вырезал свой из обрезков тополя 1x, которые были у меня в магазине.

Сообщения, которые могут оказаться полезными для этой сборки:

Габаритные размеры:

Шаг 1. Вырежьте фанеру и соберите основной комод

Я построил основной корпус этого комода и все ящики из березовой фанеры толщиной 3/4 дюйма.

.

Этот проект требует использования 3 листов, но если у вас есть обрезки, вы, вероятно, можете использовать 2 полных листа и несколько обрезков, чтобы сделать последние пару фасадов ящиков.

.

Хотя я старался использовать как можно больше обрезков, мне все равно пришлось вырезать несколько листов большего размера, и для этого я использовал циркулярную пилу и направляющие для резки.

СВЯЗАННЫЕ: Узнайте, как легко вырезать листы фанеры в этом посте.

После того, как у меня были вырезаны верхняя, нижняя и две боковые панели для корпуса комода, я приклеил немного железа для окантовки всех сторон фанеры, которые будут открыты.

СВЯЗАННЫЕ: Как наносить железо на кромку, чтобы покрыть края фанеры.

.

После того, как была нанесена лента и детали отшлифованы, я использовал отверстия ¾″ и винты с отверстиями 1 ¼″, чтобы собрать основной корпус, как показано здесь.

СВЯЗАННЫЕ: Посмотрите этот пост о том, как использовать приспособление для карманных отверстий.

.

Я использовал столярный клей на всех этих соединениях ВМЕСТЕ с шурупами для более жесткой фиксации.

Шаг 2. Установите разделительную панель среднего комода

Когда клей на основном корпусе высох, я вырезал и установил среднюю разделительную панель. Я обрезал его так, чтобы он был на 1 дюйм уже основного корпуса комода, чтобы я мог установить его на расстоянии 1 дюйм от переднего края.

Я просто снова использовал карманные отверстия и винты и довольно часто дважды проверял, чтобы он был в центре коробки.

Шаг 3. Установите современные разделители ящиков комода

Я использовал для этого обрезки фанеры, но вы также можете использовать доску размером 1×3 или аналогичного размера. Они не должны быть точной ширины, так как они в основном только для внешнего вида.

.

Я нашел несколько тонких полосок в куче фанеры и обрезал их, чтобы они поместились между боковинами комода и разделительной панелью.

.

После нанесения кромочной ленты на передние края я приклеил и прибил два вверху и два внизу, оставив их на расстоянии 1 дюйм от переднего края.

Затем я просверлил карманные отверстия, чтобы прикрепить 4 посередине. Они должны были находиться на расстоянии 8 ½ дюйма друг от друга, поэтому я вырезал прокладочный блок, чтобы удерживать их на месте, пока я вкручиваю винты. Опять же, они также были вставлены на 1 дюйм от переднего края.

.

На этом основная рама комода завершена, так что теперь пришло время перейти к моей любимой части каждой сборки — выдвижным ящикам.

Шаг 4: Установите направляющие ящика

Я использовал 6 пар 16-дюймовых шарикоподшипниковых направляющих для этого современного комода, сделанного своими руками.

У меня есть подробное руководство по установке направляющих для ящиков, но я просто установил эти 1-дюймовые вставки с переднего края комода прямо над каждой разделительной частью.

.

Прежде чем закручивать винты, я убедился, что все направляющие квадратные и прямые.

Шаг 5. Соберите современные ящики для комодов

Я оторвал несколько полос шириной 7 дюймов от фанерного листа толщиной 3/4 дюйма, чтобы вырезать ящики для выдвижных ящиков. Затем я вырезал все части ящиков из этих полос на торцовочной пиле, чтобы сделать 6 одинаковых ящиков, таких как этот.

.

Я также обрезал 1/4-дюймовые фанерные панели днища по размеру.

Нижняя фанерная панель находится внутри пазов, вырезанных по бокам ящика, поэтому после того, как детали были вырезаны, я начал вырезать эти пазы.Я установил высоту лезвия настольной пилы и направляющую планку и начал резать пазы размером ¼ дюйма. (Вместо этого вы также можете использовать маршрутизатор.)

.

Меня довольно часто спрашивают, нужен ли для этого пильный диск на настольной пиле. И нет, определенно нет.

.

Я регулирую направляющую планку и отрезаю лезвие по ширине, затем снова регулирую направляющую планку, чтобы резать лезвие другой ширины, чтобы расстояние между внешними пропилами составляло ¼ дюйма.

Затем я снова подгоняю и подчищаю середину, чтобы получить промежуточный выступ ¼ дюйма.Это немного дополнительная работа, но так же, как и замена лезвия всего за несколько быстрых разрезов. Что бы ни работало… работает 🙂

После того, как все мои выступы были вырезаны, я обвязал верхние части ящиков, просверлил карманные отверстия и собрал ящики с помощью шурупов с карманными отверстиями 1 ¼″, как показано здесь.

Шаг 6. Установите современные ящики комода

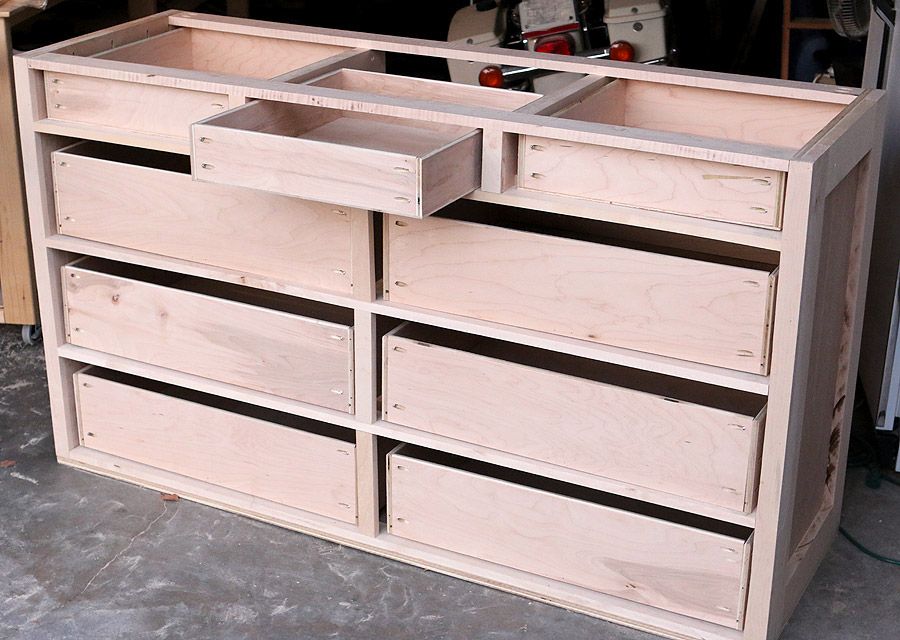

Когда все шесть ящиков были собраны, я установил их в корпус комода.

Шаг 7: Добавьте фасады ящиков

Я установил эти фасады ящиков с помощью шурупов 1 ¼ дюйма изнутри ящиков так, чтобы они закрывали отверстия ящиков и находились на расстоянии ⅛ дюйма от стенок комода.

Дизайн требовал оставить большую часть этих разделителей открытыми и оставить больше места, чем обычно, между фасадами ящиков. Здесь нет ничего научного или технического — это просто для красоты.

.

Так что, если вы хотите увеличить фасады ящиков, чтобы скрыть перегородки, вы определенно можете это сделать.

Корпус комода готов, осталась только основа.

Шаг 8: Сборка базовой рамы современного комода

Я построил базовую раму, используя 2×4.Это совершенно необязательно, но я пропустил 2×4 через рубанок и обрезал закругленные края 2×4, чтобы немного их почистить.

СВЯЗАННЫЕ: Посмотрите этот пост о том, как удалить закругленные края платы.

.

Затем я обрезал части базовой рамы по длине и просверлил карманные отверстия на концах коротких частей, чтобы собрать раму 2×4, которая поможет выдержать вес комода посередине.

Я собрал эту базовую раму, используя винты с потайными отверстиями, убедившись, что деталь находится по центру.

Шаг 9: Вырежьте ножки комода

Для ножек я использовал обрезки тополя, которые были у меня в магазине. Но вы также можете использовать стандартную 1x древесину или фанеру 3/4 дюйма для ножек, если хотите.

.

Я использовал этот же дизайн ножек в нескольких проектах в прошлом, поэтому, если они выглядят знакомыми, вы можете узнать их по собачьей лежанке , подставке для собачьей миски и мягкой скамье для хранения , которую я построил ранее.

На самом деле я вытащил схему из этих чертежей, чтобы скопировать ее для этой постройки, и перенес рисунок на свой кусок тополя.

.

После того, как я вырезал первую ножку лобзиком, я отшлифовал ее и использовал как шаблон, чтобы вычертить еще три из той же доски.

Шаг 10. Установка ножек современного комода

После того, как все они были отшлифованы, я вытащил основание и использовал немного столярного клея, угольник и пару шурупов 2 ½” для каждой ножки, чтобы прикрепить их в каждом углу под углом 45 градусов.

Когда основание было собрано, осталось только прикрепить его к комоду.

Шаг 11: Прикрепите основание к основному корпусу комода

Так как комод был очень тяжелым со всеми установленными ящиками, я снял их, перевернул вверх дном и отцентрировал основание по дну.

Я использовал несколько 2-дюймовых шурупов, чтобы прикрепить основание к нижней фанерной панели, а затем перевернул его обратно.

Шаг 12: Прикрепите заднюю панель

И, наконец, я прикрепил фанерную подкладку толщиной ¼ дюйма к задней части комода и переустановил ящики.

И теперь она готова к морилке, покраске или тому, чем вы захотите ее закончить. Честно говоря, мне нравится незаконченный вид, но я знаю, что это, вероятно, не популярное мнение, ха-ха.

Вы можете добавить ручки или кнопки или не использовать их для более минималистского вида. Но если вы хотите обойтись без оборудования, вы можете вместо этого использовать направляющие ящика, которые вы можете открыть, нажав на них.

В любом случае, это классический комод. Я очень надеюсь, что вам понравилось наблюдать за его сборкой так же, как мне понравилось его собирать! Если вы заинтересованы в создании собственного, обязательно ознакомьтесь с печатными чертежами здесь .

.

Если вам понравилось, как построить проект современного комода, и вы хотите сохранить его на потом, не забудьте закрепить его!

И не забудьте подписаться ниже, чтобы не пропустить, что будет дальше!

До новых встреч, друзья, счастливого строительства 🙂

Сборка комода с 7 ящиками своими руками ‹ Базовая сборка

ПРИМЕЧАНИЕ. Это руководство спонсируется Kreg Tool. Все мнения мои собственные.Этот пост может содержать партнерские ссылки. Чтобы ознакомиться с нашей полной политикой раскрытия информации, нажмите ЗДЕСЬ

Может быть, начать собирать комод с 7 ящиками, когда вы беременны, не самый лучший вариант, но когда мы наполняли детскую комнату, я просто НЕ МОГУ заставить себя потратить более 500 долларов на то, что я знала, что могу построить. Я был рад потратить деньги на кроватку (правила безопасности и все такое), но с комодом я мог справиться. Я знал, что у меня есть простой метод изготовления ящиков и фасадов ящиков (самая страшная часть сборки комода, правда?), и я знал, что передняя, ​​задняя и боковые стороны — это просто каркасы, так почему бы не погрузиться в них.Читайте дальше, чтобы увидеть, как это выглядит как много шагов, но на самом деле это очень простая сборка каждой части. А со съемным верхом для пеленального столика этот комод может расти вместе с нашим новым малышом на протяжении многих лет.

СОВЕТ. Нажмите на ссылку в шаге 1, чтобы загрузить бесплатные планы строительства. Нажмите на вкладки ниже, чтобы увидеть инструменты, материалы и список вырезов.

Стоимость: 180 долларов (Примечание: я потратил дополнительно 105 долларов на плавно закрывающиеся направляющие полного выдвижения ящиков, но доступны и более экономичные варианты)
Время: 6 рабочих дней
Сложность: Средняя.Мои простые методы сборки ящиков, каркаса и фасадов ящиков делают этот проект легким, но общий размер и масштаб проекта требуют приверженности.

(1) Фанера размером ¾ дюйма x 4 фута x 8 футов для изготовления больших ящиков, боковых панелей и верхней части

(1) Фанера ½ дюйма x 4 фута x 8 футов для изготовления небольших выдвижных ящиков и панелей в передней части ящика и подложке

(5) 1 x 4 x 8 футов доски для изготовления задних поручней и верхней части

(2) 2 x 2 x 8 футов доски для изготовления ножек и поручней

(8) 1 x 2 x 8 футов доски для изготовления направляющих и стоек, а также рамок фасадов ящиков

(14) Квадратные дюбели 3/8 x 3/8 x 36″ для изготовления скоб для выдвижных ящиков

(2) 1 x 3 x 6 футов доска для изготовления топпера (дополнительно)

Винты с крупной резьбой 1¼ дюйма и отверстием в кармане

Винты с крупной резьбой 1 дюйм и отверстием в кармане

¾-дюймовые гвозди для крепления накладок к боковым панелям

(6) Шурупы по дереву ¾ дюйма для крепления лицевых поверхностей ящиков к малым ящикам

(8) 1-дюймовые шурупы для крепления лицевых панелей ящиков к большим ящикам

(2) 3-дюймовые металлические пластины для крепления дополнительного топпера

(2) Мебельные ремни для защиты от опрокидывания

(7) Наборы направляющих для 16-дюймовых ящиков

• 2 x 2 ножки – 4 @ 30¾ дюймов
• 1 x 2 направляющие – 5 @ 53 дюйма
• 2 x 2 Направляющие – 1 @ 53 дюйма
• 1 x 2 стойки – 2 @ 6¾ дюйма
• 1 x 2 стойки – 2 @ 8½ дюймов
• 1 x 2 боковых направляющих – 4 @ 15¼ дюймов
• 1 x 4 задних направляющих – 3 @ 53 дюйма
• 1 x 4 опоры – 4 @ 16 3/8 дюйма
• ½-дюймовая фанерная прокладка для направляющих ящика – 6 @ 1½” В x 15¼” Ш

Верх

• 1 x 4 рамы, верхняя часть – 2 @ 19 дюймов (под углом 45 градусов)
• 1 x 4 Верх рамы – 2 @ 57½ дюймов (под углом 45 градусов)
• Верх из фанеры ¾ дюйма – 1 @ 50½” x 12″

Топпер

• 1 x 3 торцевые части – 2 @ 16½ дюймов
• 1 x 3 Topper спереди и сзади – 2 @ 33½ дюйма

Маленькие ящики с выдвижными ящиками

• 1/2-дюймовые фанерные боковины для маленьких ящиков – 6 @ 6¼” В x 16” Ш
• 1/2-дюймовые фанерные передние и задние стенки маленьких ящиков – 6 @ Отрезанные по размеру 6¼” В x 2 дюйма меньше, чем ширина проема
• Квадратные установочные шипы 3/8 – 6 @ 14½ дюймов
• Квадратные дюбели размером 3/8 – 6 шт. @ Разрезаны по ширине передних и задних стенок ящиков

Коробки с большими выдвижными ящиками

• 3/4-дюймовые фанерные боковины больших ящиков – 8 @ 8″В x 16″Ш
• 3/4-дюймовые фанерные передние и задние панели для больших ящиков – 8 @ Отрезанные по размеру 8″В x 2½-дюйма меньше, чем ширина проема
• Квадратные установочные шипы 3/8 – 6 @ 14½ дюймов
• Квадратные дюбели размером 3/8 – 6 шт. @ Разрезаны по ширине передних и задних стенок ящиков

Фронтальные панели малых ящиков

• 1 x 2 Передние рамки малых выдвижных ящиков, верхняя и нижняя – 6 @ Обрезка по размеру на ¼ дюйма меньше ширины проема
• 1 x 2 Малые передние рамы ящиков Боковые стороны – 6 @ 3½ дюйма
• 1/2-дюймовые фанерные передние панели для небольших ящиков – 3 @, вырезанные по размеру внутри рамы

Фронтальные панели больших ящиков

• 1 x 2 передних рамы больших выдвижных ящиков, верхняя и нижняя – 8 @ Обрезка по размеру на ¼ дюйма меньше ширины проема
• 1 x 2 передних рамы больших ящиков Боковые стороны – 8 @ 5¼ дюймов
• 1/2-дюймовые фанерные передние панели больших ящиков – 4 @, вырезанные по размеру внутри рамы

Основа

• ½-дюймовая фанера – 1 @ 53″Ш x 27½″В

шагов

1.

2. Обведите шаблон на ножке

Отрежьте ножки 2 x 2 по длине с помощью торцовочной пилы. Поместите шаблон на основание каждой ножки, а затем обведите его контур на ножке, как показано на рисунке.

3. Придайте форму ногам

Прикрепите одну из ножек к рабочей поверхности контурной деталью вверх и выступающей за край стола.С помощью электролобзика вырежьте по линии основу ножки. Повторите, чтобы сформировать остальные ноги.

4. Разметьте ножки

Поместите две ножки бок о бок вырезом вверх. В этом положении внутренняя сторона каждой ноги смотрит вверх. С помощью угольника отметьте высоту верхнего края каждой передней перекладины на ножках на уровне 0 дюймов (вровень с верхней частью ножек), 7½ дюймов, 16¾ дюймов и 26 дюймов. Повторите, чтобы отметить высоту задних перекладин на оставшихся ножках на уровне 0 дюймов, 2 3/8 дюймов, 10 ¾ дюймов, 20 дюймов и 26 дюймов.

5. Подготовка стоек и перил

6. Разметка направляющих лицевой рамы

Поместите три рейки 1 x 2 и базовую рейку 2 x 2 на ребро между двумя передними ножками.Расположите рейки так, чтобы их верхний край совпадал с отметками, сделанными на шаге 4, а их карманные отверстия были обращены вниз к основанию каждой ножки.

7. Установите направляющие между передними ножками

Чтобы создать декоративный «зазор» между ножками и направляющими, я вставил направляющие на 1/8 дюйма. Для этого поместите кусочек толщиной 1/8 дюйма (например, малярную палочку) под ножку. Нанесите клей на конец верхней рейки 1 x 2. Вкрутите рейку в опору, используя 1¼-дюймовые винты с крупными отверстиями, чтобы зафиксировать соединение.Повторите, чтобы прикрепить противоположный конец рейки к оставшейся передней ноге.

8. Прикрепите первые две стойки

Поместите второй рельс ниже первого. Сделайте отметку на переднем крае обеих направляющих на расстоянии 17 11/64 дюйма от каждого конца. (Извините, это неудобное измерение, но цель здесь состоит в том, чтобы просто создать три отверстия одинакового размера для верхних ящиков.) Теперь удалите вторую направляющую. Поместите вертикальные Стайлз внутри линий так, чтобы их карманные отверстия были обращены вверх к ближайшей ноге.Нанесите столярный клей на верхний край стойки, а затем закрепите ее на месте. Закрепите перекладину с помощью дрели/шуруповерта и двух 1¼-дюймовых винтов с потайными отверстиями.

9. Добавьте второй рельс

Поскольку большинство сверл не помещаются в отверстие над направляющей, предварительно просверлите два отверстия во второй направляющей на одной линии с нижним краем каждой стойки. Нанесите столярный клей на концы второго рельса и на концы стоек. Вкрутите два 1¼-дюймовых винта (я просто использовал винты с потайными отверстиями и немного утопил их в древесине) через направляющую и в конец каждой стойки, чтобы закрепить ее на месте.Теперь прикрутите вторую рейку к ножкам. Поместите третью и четвертую рейку против второй рейки, чтобы отметить расположение оставшихся стоек на расстоянии 26 1/8 дюйма от каждой ноги. Используя клей и шурупы с карманными отверстиями, завершите установку оставшихся перекладин и стоек между передними ножками.

10. Сухая установка перекладин между задними ножками

Поместите перекладины 1 x 2 и 1 x 4 между задними ножками, как показано на рисунке, чтобы еще раз проверить их длину между двумя задними ножками.

11. Установите направляющие между задними ножками

Совет: Положите собранную переднюю раму на заднюю раму так, чтобы ножки были идеально выровнены. Отметьте положение вертикальных стоек передней рамы на направляющих задней рамы. Это поможет в дальнейшем размещении опор.

12. Подготовка боковых панелей

Используя настольную или циркулярную пилу, отрежьте ½-дюймовые боковые панели из фанеры по размеру. Просверлите карманные отверстия вдоль нижнего и боковых краев каждой панели. Отметьте горизонтальные линии на внутренней стороне каждой панели, чтобы обозначить высоту накладок направляющих выдвижных ящиков. Отметьте линии на расстоянии 3 3/8 дюйма, 11 ¾ дюйма и 21 дюйм от верхнего края.

13.

В то время как вы могли бы использовать 2 x 2 для нижней направляющей с каждой стороны, я решил сэкономить немного денег и просто удвоил две доски 1 x 2.Для этого склейте и прибейте вместе две доски 1 x 2.

14. Прикрепите нижнюю направляющую к каждой боковой панели

Поместите боковую панель на кусок фанеры толщиной ½ дюйма (я использую прокладочные полоски направляющих ящика), чтобы приподнять ее на ½ дюйма. Нанесите столярный клей на нижний край каждой боковой панели. Поместите сложенную вдвое рейку 1 x 2 вдоль нижнего края панели так, чтобы край панели закрывал стык в сложенной вдвое рейке, а карманные отверстия в рейке были обращены вверх.Вверните 1-дюймовые шурупы с карманными отверстиями через панель в направляющую, чтобы закрепить ее на месте. Повторите, чтобы прикрепить нижнюю направляющую к оставшейся боковой панели.

15. Добавьте прокладку для выдвижных ящиков

Чтобы направляющие выдвижного ящика могли свободно проходить вдоль внутренней стороны каждой боковой панели и за передние ножки, панели должны быть «утолщены» на ½ дюйма. Для этого поместите полоски фанеры толщиной ½ дюйма, разрезанные на 1½” x 15¼” ниже каждой линии, отмеченной на внутренней стороне панелей.Закрепите полоски с помощью столярного клея и 3/4-дюймовых гвоздей.

16. Установите боковины на передние ножки

Поместите собранную лицевую сторону корпуса комода на рабочую поверхность лицевой стороной вниз. Нанесите столярный клей на край боковой панели. Поставьте панель краем на ножку, как показано на рисунке. Расположите верхний край панели на одном уровне с верхним краем ножки, регулируя его положение до тех пор, пока полоски набивки не будут находиться на одном уровне с внутренней поверхностью ножки. С помощью угольника и зажима закрепите боковую панель на месте.С помощью дрели/шуруповерта вкрутите 1¼-дюймовые шурупы с отверстиями через боковую панель в ножку. В завершение заверните винты через нижнюю направляющую на боковой панели в ножку. Повторите для установки оставшейся боковой панели.

17.

Нанесите столярный клей на открытые края боковых панелей, а затем поместите собранную заднюю раму на боковые панели. Закрепите детали на месте, а затем прикрепите каждую боковую панель и направляющую к соответствующей ножке.

18. Добавьте опоры 1 x 4

Чтобы укрепить корпус комода и обеспечить поверхность для установки направляющих ящика, установите опорные доски между передней и задней рамами. Для этого обрежьте доски по длине, просверлите карманные отверстия на каждом конце, а затем приклейте и привинтите их между каждой передней стойкой и соседней с ней задней перекладиной. Используйте отметки, сделанные на шаге 11, чтобы найти опоры на направляющих. Каждая опора должна располагаться заподлицо с верхним и нижним краем задней перекладины и располагаться по центру высоты соседней стойки.

19. Подготовка верхней рамы

С помощью торцовочной пилы отрежьте части рамы столешницы комода по длине, скосив концы под углом 45 градусов. Проделайте два карманных отверстия на концах каждой длинной части рамы.

20. Подготовка верхней панели

С помощью настольной или циркулярной пилы отрежьте 3/4-дюймовую фанерную панель по размеру. Просверлите карманные отверстия по краям панели.

21. Установите первую верхнюю часть рамы

Нанесите столярный клей на один конец фанерной панели.Поместите часть рамки вдоль края панели так, чтобы ее короткие концы находились на одном уровне с углами панели, как показано на рисунке. Закрепите детали с помощью дрели/шуруповерта и 1¼-дюймовых винтов с потайными отверстиями.

22. Прикрепите остальные части рамы

Нанесите столярный клей на скошенные концы закрепленной части рамы и на длинные края фанерной панели. Расположите длинные части рамы, а затем прикрутите их к закрепленной части рамы и панели.

23.Сборка передней рамы ящика

Отрежьте части передней рамы ящика 1 x 2 по длине, а затем проделайте карманные отверстия в концах концевых частей рамы. Нанесите клей на концы вертикальных торцевых частей, а затем поместите их между горизонтальными верхней и нижней частями рамы 1 x 2. Закрепите детали с помощью дрели/шуруповерта и 1¼-дюймовых винтов с потайными отверстиями. Повторите, чтобы собрать остальные передние рамы выдвижных ящиков.

24. Добавьте передние панели ящиков

Поместите передние рамы ящиков на 1/2-дюймовую фанеру и обведите внутреннюю кромку каждой рамы.Используя настольную или циркулярную пилу, отрежьте передние панели ящика по размеру. Просверлите карманные отверстия по краям каждой панели. (Примечание: на маленьких ящиках я разместил карманные отверстия только вдоль длинных краев, как показано на рисунке.) Нанесите столярный клей на края каждой панели, а затем поместите ее внутрь соответствующей рамы, заподлицо с задней стороной рамы. Прикрепите каждую панель к ее раме с помощью 1-дюймовых винтов с потайными отверстиями.

25. Сборка выдвижных ящиков

26. Прикрепите направляющие ящика к корпусу комода

Прикрепите направляющие ящика к корпусу комода по центру высоты каждой прокладки и опорной доски, утапливая передний край на ¾ дюйма от переднего края стоек и направляющих (и на 7/8 дюйма от лицевой стороны ножек) чтобы оставить место для вставных фасадов ящиков.Для этого шага я использую приспособление Kreg для выдвижных направляющих, чтобы удерживать направляющие на месте во время работы. Чтобы узнать больше о том, как использовать этот удобный инструмент, нажмите ЗДЕСЬ.

27. Прикрепите направляющие к ящикам

28. Установите передние панели ящиков

Начиная с нижних ящиков, нанесите клей на переднюю часть ящика. Расположите переднюю часть ящика на закрытом ящике с одинаковым расстоянием по краям. Прижмите лицевую сторону ящика к ящику.

29. Закрепите передние панели ящиков

С помощью дрели/шуруповерта вверните два шурупа для дерева внутрь ящика и в заднюю часть лицевой панели ящика, чтобы зафиксировать детали на месте.Повторите, чтобы прикрепить оставшиеся лицевые панели ящиков. Для ящиков меньшего размера, изготовленных из фанеры толщиной ½ дюйма, используйте шурупы для дерева длиной ¾ дюйма. Для ящиков большего размера, изготовленных из фанеры толщиной ¾ дюйма, используйте 1-дюймовые шурупы.

30. Установите верхнюю часть комода

Поместите верхнюю часть комода на собранное основание. Расположите верхнюю часть с одинаковым выступом на каждом конце. Сдвиньте верхнюю часть вперед, пока ее задний край не окажется на одном уровне с краем задних ножек.

31.Прикрепите верхнюю часть

32. Соберите топпер

Используя приведенный выше список вырезов, отрежьте 1 x 4 детали Topper по длине, а затем просверлите карманные отверстия в концах более коротких концевых досок. Нанесите столярный клей на концы торцевых досок, поместите их внутрь передней и задней досок отверстиями карманов внутрь. Вкрутите 1¼-дюймовые шурупы с потайными отверстиями через торцевые доски в переднюю и заднюю доски, чтобы закрепить прямоугольную раму.

33. Установите топпер

Я хотел, чтобы мой топпер был закреплен, но его можно было снять, не оставляя дырок в столешнице комода. Для этого поместите топпер по центру на вершине, заподлицо с его задним краем.Прикрутите две 3-дюймовые металлические пластины к задней стороне топпера и заднему краю столешницы комода.

34. Расположите отверстия для крепежа

35. Просверлите отверстия для крепежа

С помощью дрели/шуруповерта просверлите отверстия по центру высоты каждого ящика с желаемым расстоянием для выбранных ручек или кнопок.

36. Прикрепите фурнитуру и подложку

Поместите фанерную подложку на задние перекладины между ножками. С помощью пистолета для гвоздей вбейте 3/4-дюймовые гвозди через фанерную подложку в направляющие, чтобы закрепить подложку на месте и укрепить сборку. Нанесите отделку по вашему выбору, а затем установите комод с помощью мебельных ремней с защитой от опрокидывания.

БОЛЬШЕ СТРОИТЕЛЬНЫХ ПЛАНОВ

Как сделать комод своими руками

Хорошо, ребята. Я собираюсь разделить этот урок на отдельные части, потому что я хочу поделиться всей кровью (да, кровь была, но это не то, что вы думаете), потом (ведрами этого благодаря жестокой южной летней жаре и влажности). , и слезы (потому что я я девушка, в конце концов) потребовалось, чтобы построить этот комод.

Если вы только присоединились к нам, я делаю комод с 9 ящиками для своего зятя.Прежде всего, я должен был составить 10 различных планов для этой штуки, чтобы найти лучший, самый эффективный и самый надежный способ ее построить. Возможно, вы помните мои первую и вторую попытки спроектировать комод для моего зятя. Ага. О, и не забудьте соответствующие тумбочки.

Прочитать полное руководство:

Как обычно, я использовал свою любимую фанеру Purebond Plywood для боков и дна. Это самая красивая фанера в The Home Depot. Я купил сорта клена 3/4″.

А вот и первое — я купил пиломатериалы у дистрибьютора пиломатериалов и сам распилил и строгал доски! Вы парни. Я погуглил «дистрибьютор пиломатериалов» или «оптовый торговец пиломатериалами» в своем районе и позвольте мне сказать вам: ЖИЗНЬ ИЗМЕНЯЕТСЯ. Мало того, что они предлагают широкий выбор пород дерева (клен, ольха, вишня, красное дерево, орех и т. д.), но и доски приятнее и обычно вдвое дешевле, чем в крупных магазинах! Я точно знаю?! Сердечные глаза повсюду, вы все. И мне нравится поддерживать местный малый бизнес, а вам?

Серьезно, я был как ребенок в кондитерской на местном лесопилке.Основное отличие состоит в том, что лесопилки будут взимать плату за досковые, а не линейные футы (как в больших коробках), поэтому я рекомендую вам ознакомиться с расчетом досочных футов, чтобы выяснить, сколько материала вам понадобится для вашего дома. проекты. Но короткая версия такова: один фут доски = 12″ на 12″ на 1″. А формула для расчета досок: длина х ширина х толщина / 144,

Допустим, я хочу купить 8-футовую доску размером 1×8. Стоимость фута доски для клена составляет около 2 долларов.63, где я живу, поэтому я рассчитывал (для простоты я округляю в большую сторону) длину x ширину x толщину: 96 x 8 x 1 = 768, затем делил это число на 144 = 5,3333333… так что длина доски составляет примерно 5,3333333 досочных фута. , правильно? Затем я беру 5,3333333… и умножаю на 2,63 доллара США (цена за досковый фут) = 14,03 доллара США. Так что я заплачу около 14 долларов за эту кленовую доску 1x8x8. Есть смысл?

Когда-нибудь я посвящу этой теме целый пост, потому что при покупке пиломатериалов на лесопилке нужно многому научиться и учесть, а пока в этом видео рассматриваются основы.

Сначала я обрезал боковые панели из фанеры по размеру и просверлил карманные отверстия диаметром 3/4 дюйма, обращенные вверх, вниз и вперед. Я использовал настольную пилу, чтобы распилить фанеру, но вы также можете использовать циркулярную пилу с прямой кромкой. Затем я прикрепил «обрезку» 1 × 4 к фанерным сторонам с помощью столярного клея и 1-1/4 ″ гвоздей. Затем я прикрепил обрезанные стороны к основанию с помощью 1-1/4″ шурупов и клея.

Итак, я уже говорил о пролитии крови. Вот почему мне место в мастерской, а не на кухне.Однажды вечером я резал несколько помидоров на ужин и отрезал около 1/16 дюйма от большого пальца. Ну не до конца. Он висел на ниточке, так что у меня был этот «хлопок» большого пальца, который просто качался на ветру. Грубо, я знаю, но привет?! Слава богу, это была не настольная пила и не торцовочная пила, верно?! Фу (на секунду там)!

Кухонный нож. Я знаю: махинации.

А вы знаете, как сложно строить хромым большим пальцем? Очень сильно.

Теперь, когда я построил бока и дно, пришло время добавить горизонтальные опоры (т.е. построить каркас). Для этих опор я использовал доски 1х3. Я вырезал пару 2х4 до 9-1/2″ в длину, чтобы они служили прокладками. Они были очень полезны для удержания моих досок, пока я вкручивал шурупы.

Крепление с помощью карманных отверстий 3/4″ и винтов с карманными отверстиями 1-1/4″.

А еще я говорил о поте. Ведра этого, ребята. ВЕДРА. Лето на юге. Это все, что я собираюсь сказать об этом.

Затем я прикрепил к передней части разделительную накладку 1×2. Я использовал свой гвоздезабивной инструмент и прибил пару гвоздей, чтобы удерживать 1×2 на месте, чтобы я мог вкрутить винты. Гвозди также удерживают 1×2 от вращения. Я использовал квадрат скорости, чтобы убедиться, что они квадратные.

В зависимости от того, какое у вас сверло, вам может понадобиться короткое сверло для карманных отверстий, подобное этому. Возможно, вам будет сложно вставить сверло, чтобы привинтить накладки 1 × 2.

Вот полностью построенный каркас с прикрепленной передней обшивкой:

Не обращайте внимания на следы ожогов по бокам. Я сделал это своей пилой. Хорошо, что позже их прикроют декоративным молдингом.

О, и еще я упомянула о слезах. Ага. Они идут. Но не сейчас. Скоро. Потому что следующим шагом будет изготовление выдвижных ящиков. Я вернусь, чтобы поделиться этим во второй части, так что следите за обновлениями!

Прочитать полное руководство:

Закрепите на потом!

Как сделать комод своими руками (высокий комод с 6 ящиками)

Этот высокий комод идет в комнату моей дочери как еще одна часть спального гарнитура, который я медленно делаю. Она будет отлично сочетаться с кушеткой DIY с местом для хранения вещей, которую я сделал для нее в прошлом году.И если вы соберете этот комод, обязательно прикрепите его к стене с помощью комплекта для защиты от опрокидывания!

Как сделать комод своими руками

1. Сборка боковин комода
2. Обрезка боковых панелей
3. Изготовление дна и носилок
4. Соедините стороны
5. Сборка ящиков комода
6. Установите ящики
7. Обрезка и обрезка фасадов ящиков
8. Изготовить и установить столешницу комода
9. Установка оборудования ящика

1.Соберите стороны комода

Комод своими руками изготовлен из фанеры ¾” и мерного бруса. Я начал с того, что разбил фанеру на удобные куски с помощью направляющей Kreg Accu-Cut и аккумуляторной циркулярной пилы.

Затем я отнес меньшие детали к настольной пиле и вырезал детали для сторон комода DIY. Эти фанерные панели будут присоединены к ножкам с помощью шурупов, поэтому я просверлил отверстия с помощью приспособления K4 по длине каждой панели.

Ножки сделаны из 2×2, и я обрезал все четыре из них по размеру на своей мобильной подставке для торцовочной пилы с упором для повторных резов.

Я выровнял ножки и разметил концы, чтобы они были в порядке, затем начертил линии разреза для паза или шпунта на внутренней стороне задних ножек. Это углубление будет удерживать заднюю панель из фанеры толщиной ¼ дюйма на задней части комода.

Фальцевой пропил можно сделать двумя пропилами на настольной пиле. Первый разрез определяет ширину шпунта.

А второй рез определяет глубину и освобождает отросток. Эта функция также может быть реализована с помощью фрезы.

Чтобы собрать боковины, я положил на скамью несколько прокладок ¾ дюйма, чтобы поднять фанерную панель на ту же высоту, что и ножки. Я нанес клей на ножки, затем зажал их на месте и прикрепил к панели саморезами.

2. Обрежьте боковые панели

Я вырезал два куска отделки по размеру, чтобы закончить боковые панели снаружи. 1×2, приклеенный и прибитый к верхней части, и 1×3 для нижней части, придает боковой панели красивый вид рамы и панели.

Чтобы придать комоду более детализированный вид, я обработал раму по бокам лепниной. Я отрезал один конец молдинга, отводил его в сторону, отмечал посадку и делал окончательный разрез.

Когда все детали всухую подошли на свои места, я вернулся и закрепил их все с помощью гвоздезабивного пистолета 23 калибра, но гвоздезабивной пистолет также работает нормально.

3. Изготовление дна и носилок

Стороны комода DIY соединены нижней панелью и подрамниками сверху и посередине, которые образуют отверстие для верхних ящиков.Я просверлил карманные отверстия вокруг нижней панели, чтобы соединить отделку и закрепить стороны. Я также просверлил отверстия на концах носилок, чтобы соединить их с боковыми сторонами.

Для нижней панели я начал с прикрепления к передней панели массивной деревянной планки 1×3. Затем я таким же образом закрепил заднюю обшивку из фанеры. Надежное крепление всего с помощью торцевых зажимов к плоскому столу или рабочей поверхности является ключевым моментом, поскольку вы не можете видеть верхнюю часть соединения с перевернутой панелью.

4.Соедините стороны комода своими руками

В моем дизайне ножки выступают за ящики и переднюю панель на ⅜ дюйма. Я отметил контрольные линии для отступа на передней части ножек и закрепил нижнюю панель на месте с помощью потайных винтов. Затем я поднялся и закрепил верхние носилки на месте.

Со всеми поперечинами, соединенными с одной стороны, я переместил сборку в сторону, затем положил другую сторону на скамейку, положил сборку сверху и прикрепил ее ко второй стороне.

После того, как я прикрепил нижнюю и верхнюю подрамники, я вырезал центральную перегородку для подрамников. Затем я установил центральный разделитель спереди и вырезал еще один, который прикрепил между задними подрамниками. Направляющие для верхних ящиков нуждаются в точке крепления в центре, поэтому я вырезал и установил деталь и для нее.

5. Соберите ящики комода своими руками

Когда вся конструкция шкафа была готова, я перешел к изготовлению ящиков для комода.Комод имеет два небольших верхних ящика, которые подходят к отверстиям, которые я только что сделал, и отсек из четырех ящиков, которые помещаются в открытое пространство внизу.

Ящики были сделаны из фанеры толщиной 3/4 дюйма, и я сделал отдельный пост в блоге о том, как сделать ящики за 6 простых шагов, когда я их делал. Я подробно рассказываю о размерах ящиков, работе с фанерой меньшего размера по сравнению с полной 3/4-дюймовой фанерой, а также о двух различных вариантах дна ящиков.

Перед установкой ящиков я установил фанеру толщиной 1/4 дюйма обратно в канавки шпунта, которые я прорезал ранее в задних ножках.Я прибил его гвоздями 18-го калибра, и это помогает сохранить комод квадратным и предотвратить смещение. О, и вы, наверное, заметили, что я покрасил шкаф в белый цвет, я просто использовал полуматовую белую краску, ничего особенного.

6. Установите ящики комода своими руками

Чтобы установить ящики комода своими руками, я использовал 3/4-дюймовые фанерные прокладки, чтобы установить направляющие ящика. Я поставил слайды на место, чтобы они были на одном уровне с носилками. Затем я предварительно просверлил и прикрепил слайды винтами.

Простой способ определить размер такой проставки — взять необходимое расстояние между верхом одного ящика и верхом следующего, а затем вычесть высоту направляющих ящика. Это даст вам постоянный интервал между вашими слайдами и упростит установку.

Чтобы установить нижний ящик, я положил несколько отрезков фанеры, чтобы приподнять ящик над основанием. Я вытащил ящик, выровнял направляющую с передней частью ящика и закрепил винтом с каждой стороны.Затем я вытащил его немного дальше и закрепил по одному винту с каждой стороны. Я полностью вынул ящик, чтобы получить доступ к задним монтажным отверстиям, и вкрутил третий винт в каждую направляющую, а затем переустановил ящик.

Для следующего ящика комода я использовал два куска фанеры, сложенные стопкой с каждой стороны нижнего ящика в качестве прокладок. Затем я просто повторил те же действия, что и раньше, чтобы закрепить по три винта с каждой стороны. Я повторил это еще два раза и установил все четыре ящика.

Для верхних ящиков я установил направляющие так же, как и раньше, используя небольшую прокладку и мой комбинированный угольник для смещения направляющих.Затем я использовал фанерные полосы из нижнего ящика и таким же образом установил ящик в пазы. После того, как вы выполните процесс монтажа, довольно просто сделать любой ящик, вам просто нужно изменить прокладки для приложения.

7. Вырежьте и обрежьте фасады ящиков комода

Последними деталями, которые нужно было вырезать, были ложные фасады ящиков. Я вырезал фасады ящиков из фанеры и рассчитал их по размеру ⅛ дюйма вокруг каждого ящика. В прошлом я использовал шпаклевку для герметизации краев перед покраской, но на этот раз я хотел попробовать приклеить кромку утюгом.Лента имеет термоактивируемый клей, и вы просто прижимаете к ней горячий утюг, и она приклеивается к краям.

После того, как он остынет и высохнет, вы можете вернуться с долотом или лезвием бритвы, чтобы обрезать излишки. Честно говоря, мне не понравился такой подход. Это заняло ровно столько времени, сколько нужно было зашпаклевать и обрезать лишнее.

Я покрасил верхнюю часть и фасады ящиков, а затем просверлил отверстия в ящике, чтобы закрепить их. Я зажал их на месте, используя игральные карты, чтобы получить постоянный интервал.Вы можете увидеть, как я это делаю, в моем посте «Как получить идеальные выдвижные ящики». Затем я прикрепил их изнутри винтами.

Для нижних ящиков я начинаю снизу и использую распорку ⅛ дюйма в верхней части ящика, чтобы расположить следующий ящик. Все прошло быстро, все фасады ящиков были на месте.

8. Изготовление и установка верхней части комода своими руками

Далее я сделал верхнюю часть комода. Я собирался использовать клей для твердой древесины для верхней части, но у меня осталось много фанеры, и я хотел использовать ее.Я использовал 1×3 для скошенной рамы, чтобы придать красивый вид цельной древесине по краю, а краска скроет переход к фанерной панели. Сначала я вырезал угол под углом 45 градусов, затем отмечал положение для следующего разреза и делал второй разрез, если необходимо, чтобы он подходил к раме.

Я прикрепил угловую раму с помощью саморезов и клея, следя за тем, чтобы на угловые соединения попало много клея. После высыхания клея я отшлифовал и покрасил верхнюю часть в белый цвет.

Верх комода крепится с помощью небольших планок, которые я вырезал для верха.Я вкрутил планки между верхними подрамниками, а затем просверлил в них отверстия для верха.

Я отцентрировал и зажал верхнюю часть и прикрепил ее винтами. Поскольку я прикрепляю к фанере, мне не нужно учитывать какое-либо движение дерева, что приятно.

9. Установите фурнитуру ящика комода

Последнее, что я покажу вам, это как установить ручки ящика. Я использовал приспособление для фурнитуры шкафа Kreg, которое помогло мне легко центрировать тяги на верхних ящиках.

Затем я приспособила большие нижние ящики и доделала нижние ящики ручками, выровняв их с верхним ящиком, чтобы получилась аккуратная линия выдвижных ящиков.

А тут она вся застегнута. Если у вас хороший глаз, вы, вероятно, заметите скос на нижней стороне верхней части, которого не было секунду назад. Я заметил что-то не так с этой деталью и решил в последнюю минуту добавить этот скос на 45 градусов сверху.Это действительно добавило тот последний штрих, который, как мне кажется, был необходим.

Вот как сделать комод своими руками, и если вы хотите сделать свой собственный, у меня есть чертежи комода своими руками. Если вы хотите увидеть другие замечательные проекты, перейдите на мою страницу «Проекты мебели».

Сборка комода

Для столяра-любителя комод — это удивительно простое изделие, которое может выполнить человек, обладающий лишь базовыми навыками. Это помогает думать о комоде как о коробке с меньшими ящиками внутри, а не как о большом предмете мебели.Вот несколько пошаговых инструкций для простой модели.

Шаг 1. Определитесь с размером

Сделайте набросок или чертеж комода, который вы хотите изготовить. Включите размеры внешней коробки и решите, сколько ящиков у вас будет. Измерьте площадь ящика и отметьте примерную глубину и ширину каждого ящика.

Шаг 2. Вырежьте внешний корпус

После тщательного измерения используйте линейку и карандаш, чтобы отметить детали внешнего корпуса.Вырежьте нижнюю и верхнюю части одинакового размера, а также две боковые части одинакового размера. Вы захотите использовать 3/4-дюймовую фанеру с отделкой для мебели с одной стороны для передней и боковых сторон. Для задней части отрежьте кусок 1/4-дюймовой фанеры.

Быстро разложите детали, чтобы убедиться, что они будут сидеть вместе правильно. Затем, следуя вашим измерениям высоты ваших ящиков (в частности, фасадов ящиков, так как это будет самая широкая часть), выясните, где расположить направляющие ящика.Точно выровняйте их, по одному с каждой стороны, и прикрутите к шкафу.

Шаг 3. Сборка внешней коробки

С помощью L-образных скоб на верхней и нижней частях прикрепите боковые стороны к нижней части. Используйте шурупы для гипсокартона и столярный клей, чтобы хорошо закрепить его. Вы можете добавить ножки или декоративные опоры на дно комода в это время, или вы можете добавить что-то позже, если захотите. Этот сундук может стоять и на полу. Также убедитесь, что обе стороны правильно закреплены, а направляющие ящика расположены правильно.Наконец, прикрепите заднюю панель отделочными гвоздями.

Шаг 4. Изготовление передних панелей

Если вы хотите иметь прокладки между ящиками, вырежьте их из 3/4-дюймовой фанеры. Тщательно измерьте расстояние между двумя сторонами и отрежьте кусок фанеры по размеру, прибив его на место отделочными гвоздями. Однако можно сконструировать комод, в котором фасады ящиков образуют переднюю часть комода без панелей между ними. Это сводится к личным предпочтениям, поэтому решите, как вы хотите, чтобы ваши ящики выглядели.

Шаг 5. Сборка ящиков для ящиков

Чтобы ящик поместился в направляющих, сделайте общую ширину ящика на один дюйм меньше, чем ширина отверстия комода. Отрежьте 1/2-дюймовую фанеру для задней и передней части ящика на 1 1/2 дюйма меньше, чем ширина ящика, чтобы можно было соединить стороны и спинки.

С помощью фрезера создайте стык для соединения спинки и переда. Затем вырежьте 1/4-дюймовый паз для дна ящика на расстоянии 1/2 дюйма от края с каждой стороны ящика.Завершите крепление задней и двух сторон друг к другу с помощью столярного клея и отделочных гвоздей.

Измерьте внутренние размеры базовой рамы выдвижного ящика и прибавьте глубину вырезанного паза. Отметьте это на куске 1/4-дюймовой фанеры и обрежьте его до нужного размера. Смажьте внутреннюю часть паза столярным клеем и вставьте дно ящика на место. Наконец, прикрепите переднюю часть коробки к остальным, а затем декоративные фасады ящиков.

Шаг 6. Отделка комода

Используйте декоративные молдинги по бокам, спереди или на дне комода и покройте дерево краской или морилкой.Внесите любые корректировки тонкой настройки по мере необходимости.

Простой современный комод — Ленивый парень своими руками

Крис из Cow Dog Craft Works вернулся, и на этот раз он приносит свою сборку этого простого современного комода. И под «простым» он имеет в виду, что есть несколько типов более продвинутых столярных изделий, но нет ничего, с чем бы вы не справились, если вы строили вместе с Лентяем своими руками все эти годы! Убери это, Крис!

«Простое» вдохновение

Этот современный комод вдохновлен несколькими моими любимыми создателями в нашем пространстве: Тамар из 3x3Custom , Боб из I Like To Make Stuff и Джон из Parilla Works . Это современный комод в индустриальном стиле. Тем не менее, здесь есть много крутых традиционалистских элементов деревообработки, которые доставят удовольствие даже самому взыскательному производителю.

Что вам понадобится

Используемые материалы:

• Белый дуб: 6/4 и 4/4
• ¾ Фанера 1-2 листа для каркаса
• ¾ Фанера 1-2 листа для ящиков
• ¼ Фанера 1 лист для днищ ящиков

3 Используемые инструменты 1039903

• Настольная пила ( со стопкой Dado ), без стопки? Используйте роутер!
• Циркулярная пила и поверочная линейка (или гусеничная пила)
• Устройство или способ соединения ( Домино, бисквит, карманное отверстие, дюбель, замок… что угодно )
• Ручки для выдвижных ящиков
• Направляющие для выдвижных ящиков ( Ваш выбор 900 стилей)
• Учера и водитель
• Chisel
• Chisel
• Cправка
• Зажимы ( Все зажимы )
• Маршрутизатор
• Маршрутизатор
• Bit Chamfer Bit
• Bit Carder
• Card Sander
• Card Clue
• деревянный клей ( стандарт Cure, быстрый и толстый, а CA клей )
• Flush Trim Saw
• Краска и грунтовка
• Полиуретана на водной основе для пола
• HVLP Sprayer
• India Indiber
• Протрите на Poly

Смотреть сборку видео!

Нравится этот проект Криса? Взгляните на другие его сборки, представленные на сайте Lazy Guy DIY!

На комоде Сборка

Начнем с того, что любая хорошая работа с большим листом начинается с разбивания всего на гусеничной пиле до приблизительного размера.У меня здесь есть несколько листов фанеры, которые в основном остались от другой работы, над которой я работал. Сам каркас может быть изготовлен из одного или двух листов фанеры толщиной 3/4 дюйма. После этого я уверен, что все до окончательного размера на столе видел.

В интересах эффективности я скрепляю свои панели бок о бок, чтобы я мог использовать гусеничную пилу для одновременной резки углов под углом 45 градусов. Чтобы все было идентично, я обрезал противоположные стороны так, чтобы все было идеально совмещено.

Я измерил стопорную планку на внутренней стороне верхней и нижней панелей, а затем приклеил малярную ленту, на которую наносится клей CA, пока я строю фанерную направляющую для фрезы на фрезерном станке. Я использую отрезанный кусок, чтобы убедиться, что я идеально подобрал толщину для цапфы, и эта цапфа останавливается в одном дюйме от передней части каркаса , чтобы приспособиться к возможным фасадам ящиков. Я использую долото, чтобы выбить закругленные углы, оставленные фрезой.

Сначала я делаю все насухо, чтобы разметить, где в углах будут мои пазы-домино.Для этого мне нравится использовать мой инструмент DFM, работающий с небольшим квадратом, работающий изнутри каркаса и выкладывающий все, пока макет макета каркаса.

Домино не требуется для этой сборки. С таким же успехом можно использовать дюбели или печенье. Вы даже можете использовать карманные отверстия, если хотите, внутри туши. Преимущество домино заключается в том, что я могу использовать либо более широкую настройку паза, либо фактически просверлить касание слева и справа от принимающего паза, чтобы дать мне немного места для маневра для облегчения выравнивания без потери прочности из-за плавающих шипов.

Я использовал угольник для гипсокартона, чтобы определить общую длину центральной перегородки в каркасе, и также вырезал эту панель на настольной пиле. Я также вырезал несколько кусочков, чтобы использовать их в качестве подложки, но оставил центр задней панели открытым, так как она будет у стены. Затем я отметил, где все мои костяшки домино будут находиться на подложке, а также все принимающие пазы.

Перед склейкой обвязал фанеру обрезком сосны по кромке и разорвал на полосы перед приклейкой к панелям с лицевой стороны каркаса. Я предпочитаю это в сто раз больше, чем утюг на кромке. Я считаю, что его легче использовать, и он лучше держится с течением времени. Вы можете вбить гвоздь, чтобы исправить это, но я считаю, что просто немного быстросохнущего клея работает нормально. Затем я обрезаю концы японской пилой, чтобы они соответствовали митре.

Окончательное склеивание немного утомительно из-за большого количества компонентов. Если бы я мог вернуться назад, я бы, вероятно, сделал клей по частям, начиная снизу и продвигаясь вверх, и убедившись, что все ровно, прежде чем перейти к следующему участку.

Я также считаю, что гораздо проще усердно очищать от выжимок по пути. Это неизбежно поможет вам в задней части, так как вам не придется беспокоиться о том, чтобы соскребать засохший клей и, возможно, испортить финишную поверхность.

После того, как все вышло из зажимов, я обрезал кромку, которую я ранее оставил выступающей на внешнем крае каркаса, и после этого мне осталось закончить каркас.

Я собираюсь использовать краску и полиуретан на водной основе для полов.Чтобы облегчить жизнь, я собираюсь сначала загрунтовать все это. Опять же, оглядываясь назад, я думаю, что 20/20, и я, вероятно, мог бы использовать меламиновую фанеру или грунтованную фанеру, чтобы значительно облегчить свою работу. Я поклонник распыления отделки и краски, поэтому я собираюсь использовать небольшой распылитель HVLP, который вы можете купить в любом крупном магазине примерно за пятьдесят-шестьдесят долларов.

В качестве основы я возьму белый дуб шесть четвертей. Соединение представляет собой, по сути, соединение из трех досок, представляющее собой гибрид соединения внахлестку и соединения внахлестку, с блокирующими компонентами.Длинные носилки стоят высоко, тогда как рельсы спереди назад короткие и широкие. В конечном итоге это дает вам большую боковую силу там, где будет двигаться вес, и устраняет необходимость в каких-либо дополнительных опорах, кроме четырех угловых соединений.

Проверьте Тамар из видео 3×3 Custom для более подробного объяснения. Я провел много экспериментов с тем, как разрезать их в своем магазине, особенно потому, что я не мог выдержать пятифутовые доски в своем магазине, чтобы вытащить материал для части соединения уздечки.Я установил остановку со стеком дадо, чтобы получить большую часть материала, работающего ровно. Тем не менее, хорошая ленточная пила, вероятно, могла бы очистить много материала с нашего стола или даже со стола фрезера.

У меня осталась небольшая пирамида материала в месте соединения, поэтому я собираюсь удалить ее с помощью копировальной пилы, а затем я использовал стамески, чтобы очистить все и добраться до моей базовой линии. Я также ударил все с довольно тяжелой фаской, потому что я хотел облегчить общий вид основания. Мне очень понравился тот факт, что фаска также давала ему своего рода плавающее раскрытие.

Я закончил с тушью, а затем перешел к протиранию поли. Эти индийские чернила для спидбола изначально содержат шеллак, который помогает заполнить поры. Тушь великолепна и проста в использовании, но держите под рукой немного разбавителя лака на случай, если он слишком быстро сохнет на вас, и у вас появятся провисания и потеки.

В качестве деревянных зажимов для крепления основания я использовал дубовый лом и сделал нахлест, который затем разрезал на кусочки размером с укус. Чтобы установить, вставьте узкий конец в паз и привинтите верхнюю часть к каркасу.

Вы также можете использовать их для столешниц, и они более или менее эквивалентны Z-образным зажимам или застежкам в виде восьмерки.

Для самих ящиков я собираюсь сделать их с полуглухим замком. Мой приятель Джон из Parilla Works , еще один друг из Южной Флориды, снял об этом видео. Проверьте это для подробного объяснения. Я использую готовую фанеру и оставлю ее открытой для более индустриального ощущения.

Это соединение предназначено для позиционирования забора и выполнения тысячи пробных разрезов. Затем, как только он набирается, это довольно легко повторяется с простым рабочим процессом. Я также использовал стопку пазов, чтобы вырезать паз для дна ящиков, который будет толщиной 1/4 дюйма. Я также не оставляю края полностью незавершенными, я наношу на них немного смеси масла и воска после легкой шлифовки. Потом все склеил и после высыхания установил.

Для фасадов ящиков я использую больше белого дуба. На одной из досок был адский крюк, поэтому я вырезал ее до грубого размера и использовал ручные рубанки, чтобы сгладить перед окончательным размером.Я также использовал блочную плоскость, чтобы срезать все с небольшой фаской, а затем проверить посадку на каркасе, используя эту карточную игру для определения расстояния. Я также повторил этот шаг на доске, на которой не было крючка. Я разместил их соответствующим образом, чтобы убедиться, что у меня есть соответствие зерна, и любая основная обрезка по размеру происходила на внешних концах, чтобы минимизировать отходы материала внутри для максимальной непрерывности зерна. Затем я закончил все смесью кипяченого льняного масла, чистого тунгового масла, уайт-спирита и протер поли.

Чтобы облегчить монтаж передних панелей ящиков, я использую полупостоянную двойную липкую ленту. Я использовал большое количество, прежде чем зажать фронты. Я также предварительно просверлил и вкрутил винт в заднюю часть, чтобы закрепить.

Чтобы прикрепить тяги, я отметил свои места на синей ленте, немного подсчитал и убедился, что все ровно по всей поверхности комода. Затем я прикрепил эти черные тяги ikea. С натяжками я закончил.

Это была довольно прочная конструкция для ящика с ножками.Столярные изделия основания, а также столярные изделия выдвижных ящиков потребовали много усилий по планированию и тестированию, чтобы убедиться, что все собрано правильно.

Направляющие выдвижных ящиков также подверглись многочисленным испытаниям. Непрерывные зернистые фасады с окраской омбре стали приятным неожиданным штрихом.

Я очень доволен этим, но, безусловно, рекомендую вам попробовать и отметить меня в своих итерациях. Каркас может быть любого размера, а основа также открыта для интерпретаций. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться ко мне и дайте мне знать в комментариях ниже.

~Крис

Легкий комод своими руками с 3 ящиками — с чертежами

12 марта 2020 г. Аника Ганди

Соберите простой комод с тремя ящиками своими руками с помощью этих подробных чертежей и руководства. Это отличный проект для начинающего столяра.

ПРИКИНИТЬ ЭТО К PINTEREST

Этот простой непритязательный комод станет прекрасным дополнением к любому стилю комнаты.

Тайлинн из Bitterroot DIY собирается отремонтировать свой дом и заняться комнатой своего сына.

Она полностью переделала его комнату от акцентной стены до этой двери и теперь строит всю мебель!

Когда она предложила мне поработать над этим комодом, меня сразу же привлекла его простота.

Я обещаю, что это очень простая сборка, и даже если вы новичок в столярном деле, вы сможете ее построить!

Необходимые материалы –

Прежде чем мы начнем, обязательно подпишитесь на меня в Instagram, YouTube и Pinterest, чтобы быть в курсе всех моих последних сборок и проектов!

ПРИКИНИТЬ ЭТО К PINTEREST

Чертежи комода своими руками —

В этом простом комоде используются основные доски и фанера, которые вы без труда сможете купить в местном магазине товаров для дома.

Вы можете получить планы, нажав ниже –

Как собрать комод

При сборке этого комода обязательно используйте комплект для защиты от опрокидывания, чтобы он был безопасным и прикрепленным к стене.

У Тайлинн есть пошаговые фотографии сборки комода. Я описываю процесс ниже.

Шаг 1 – Сделайте надрезы

Нарежьте доски и фанеру по чертежам.

См. мой учебник о том, как использовать торцовочную пилу для точной резки досок.

Резка фанеры –

Мне нравится, когда большие листы обрезаются до приемлемого размера в магазине (большинство магазинов сделают это за вас). Обычно это делается для того, чтобы он поместился в машине, потому что в магазине они не очень точны.

Дома я использую циркулярную пилу с продольным пропилом Kreg Jig или самодельный шаблон для прямой кромки, чтобы делать меньшие более точные пропилы. Подробности об этом скоро.

Конечно, если у вас есть настольная пила, вы вполне можете ею воспользоваться!

Шаг 2. Создание сторон

Проделайте отверстия в фанере и прикрепите к ножкам 2×2 с помощью шурупов и столярного клея, чтобы построить две стороны.

Прикрепите накладки к бокам с помощью столярного клея и финишных гвоздей.

Шаг 3 – Добавьте нижнюю часть

Соберите дно из фанеры и 1×2 и прикрепите к обеим сторонам.

Шаг 4. Добавьте направляющие и разделители

Прикрепите направляющие 1×2 и разделители ящиков между двумя сторонами, чтобы построить каркас комода.

Шаг 5. Сборка ящиков

Соберите три ящика по чертежам и установите их.

Нервничать по поводу строительных ящиков ? Взгляните на мое руководство по сборке ящиков для начинающих.

Шаг 6. Сборка и установка верхней части

Соберите верхнюю часть из фанеры и досок 1×2 и закрепите с помощью шурупов с потайными отверстиями и столярного клея.

Разумеется, столешница устанавливается со снятыми ящиками.

Шаг 7 — завершение

Покрасьте комод в выбранный вами цвет.

Если вы решили покрасить ее, обязательно ознакомьтесь с моим руководством по покраске необработанной сосновой мебели, чтобы получить долговечные результаты.

Вот оно!

ПРИКИНИТЬ ЭТО К PINTEREST

Tylynn отлично поработала над этим комодом.

Мне тоже нравится цвет морилки, которую она выбрала!

Обязательно посетите блог Тайлинн, где она покажет вам все шаги по сборке этого комода и поделится множеством фотографий.

Если вы готовы построить комод, получите чертежи ниже!

Спасибо Tylynn за сотрудничество в этом проекте. Загляните в блог Tylynn, чтобы узнать подробности и советы по строительству!

Счастливого строительства!

Больше похоже на этот простой комод –

Комод Easy DIY с 3 ящиками

Выход: Комод с 1-3 ящиками

Активное время: 12 часов

Общее время: 12 часов

Сложность: Новичок

Соберите простой комод с тремя ящиками своими руками с помощью этих подробных чертежей и руководства. Это отличный проект для начинающего столяра.

Инструкции

1. Нарежьте доски и фанеру по чертежам.
2. Проделайте отверстия в фанере и прикрепите к ножкам 2×2 с помощью шурупов и столярного клея, чтобы построить две стороны.
3. Прикрепите накладки к бокам с помощью столярного клея и финишных гвоздей.
4. Соберите дно из фанеры и 1×2 и прикрепите к обеим сторонам.
5. Прикрепите направляющие 1×2 и разделители ящиков между двумя сторонами, чтобы построить каркас комода.
6. Соберите три ящика по чертежам и установите их.
7. Соберите верхнюю часть из фанеры и досок 1×2 и закрепите с помощью шурупов с потайными отверстиями и столярного клея.
8. Покрасьте комод в выбранный вами цвет и готово!

.
