Описание и принцип работы

Большая распространенность распашных ворот объясняется в первую очередь тем, что ранее стоимость комплектующих для раздвижных ворот своими руками была более высокой. Развитие промышленного производства позволило изготавливать ролики и рельсы для таких конструкций по низкой стоимости.

Одним из главных достоинств таких ворот является возможность установки автоматики и раздвижных механизмов. С распашными воротами этот процесс проходит проблематично.

Виды раздвижных ворот

В зависимости от выбранного механизма, открывающего ставни, конструкции могут быть:

  • Консольными.
  • Рельсовыми.

Рельсовые варианты используются реже. Это устаревший вариант раздвижных ворот, требующий массивного рельса, на который будет опираться ролик полета. Их можно встретить на крупных промышленных заводах, на которых нужны долговечные конструкции.


Консольные ворота, судя по названию, обладают дополнительной консолью. Она спрятана за воротами и является продолжением полотна. Поэтому процесс открытия и закрытия более простой.

Принцип работы консольных ворот

Главную работу в консольных воротах выполняет механизм, который передвигается по специальным тележкам, приваренным к свае.

В сети можно встретить разные чертежи раздвижных ворот, которые могут отличаться сложностью и наличием дополнительных узлов.

Тележки, которые выступают главным узлом конструкции содержат в себе 8 подшипников с комплектом прочных металлических или пластмассовых роликов. Направляющие заключены в надежную оболочку, которая препятствует проникновению влаги в механизм, что увеличивает срок службы механизма.

В среднем, раздвижные ворота, с фото которых можно ознакомиться далее, должны выдерживать примерно 50 тыс. циклов использования.

Если брать за основу среднюю частоту использования в частных домах, получиться примерно 20 лет работы. К тому же при установке таких конструкций нет ограничений на высоту проезжающей машины.


Сложностью в установки таких ворот является необходимость в большой длине прилегающего забора, за который будет заезжать створка.

Установка

Самым важным моментом до начала строительства является составление подробного чертежа. На нем должны быть указаны вся важная информация:

  • Длина.
  • Высота.
  • Место для отката.
  • Расположение ключевых узлов.

В зависимости от габаритов будущей конструкции нужно выбрать глубину и тип установки свай.

Ширина проезда зависит в первую очередь от габаритов транспорта, который будет проезжать. В случае, если улица прилегающая к участку не достаточно широкая, желательно сделать проезд побольше. Перед началом строительства можно поставить метки на места краев будущих ворот, и заехать на участок. Если машина не задела маячков, ширина подходящая.

Габариты открывающейся створки зависят в прилегающего к ним забора. Высота ворот желательно должна быть меньше высоты забора. Таким образом сохранится эстетичность конструкции.

После определения характеристик и составления плана, можно начинать подготавливать место под стройку. Во первых нужно избавиться от больших камней, растений и неровностей на поверхности. Во вторых если грунт слишком мягкий желательно засыпать сантиметров десять щебня или гальки.


Закладка фундамента и сооружение опорных столбов

Фундамент, на котором будет крепиться будущая конструкция это установленные сваи. В этой роли могут выступать бетонные или кирпичные столбы, металлические трубы и швеллера.

Если речь идет о металлических сваях, их нужно погрузить в землю минимум на метр. Диаметр лунки должен быть минимум 30 сантиметров. После погружения трубы нужно залить основу цементом.

После того, как был залит бетон, нужно обработать структуру вибратором и дать неделю на застывание.

Сооружение каркаса

Каркас должен включать в себя силовую раму, к которой крепится направляющая. Она должна быть идеально вымерена, в противном случае ворота не будут открываться.

После того как рама будет сварена и установлена, нужно проверить систему на работоспособность. Если все работает как надо, можно устанавливать обшивку створок.

Заключение

Цена на раздвижные ворота, изготовленные самостоятельно на много ниже, чем если выбирать готовые конструкции у представителя. Их достоинством является экономия пространства и удобство, к тому же их можно сделать полностью автоматическими.

Фото раздвижных ворот

Также рекомендуем просмотреть:

Раздвижные ворота без автоматики своими руками

Раздвижные ворота без автоматики – практически идеальное решение ограждения для дачи или загородного дома. Конструкция очень удобная, простая в эксплуатации, надежная и долговечная. Если у Вас есть желание и небольшие знания слесарного дела, то Вам не составит большого труда сделать их своими руками. Для этого вам понадобится схема (чертеж), согласно которой Вы самостоятельно соорудите конструкцию.

ВАЖНО! Так как ворота будут без автоматики, замок будет висеть изнутри и поэтому рядом с воротами должна быть калитка, чтобы можно было войти и открыть(закрыть) ворота вручную. Либо можно встроить калитку прямо в ворота.

Мы подготовили для Вас краткую пошаговую инструкцию о том, как сделать простые откатные ворота из металлопрофиля и профнастила.

vorota-1

фото раздвижных ворот из профнастила

Содержание статьи:

Преимущества

Основными достоинствами таких ворот являются:

  • внешний эстетический вид. Они смотрятся современно и достаточно стильно;
  • существенно экономят пространство территории, поэтому их можно установить даже в небольшие дворики;
  • максимально гарантируют безопасность;
  • хорошие характеристики прочности и несущей способности;
  • экономится время на чистку двора от снега и мусора.

Устройство и принцип работы

Механические раздвижные (сдвижные) ворота, еще их называют откатными, бывают консольными и рельсовыми. Мы рассмотрим консольный вариант ворот без автоматики, наиболее подходящий для частного дома или дачи. Движущим механизмом в них служит жесткая

консоль (направляющая балка). Ее приваривают снизу к каркасу из металлопрофиля.

Направляющая балка совершает движение по роликам кареток. Каждая каретка оборудована восемью роликами.

Совет на будущее: Рекомендуется время от времени обрабатывать механизм машинным маслом для продления срока эксплуатации и предотвращения скрипов.

Главные элементы раздвижных ворот

  • Каркас;
  • Несущая тележка;
  • Несущая балка;
  • Плато с роликами от боковых качаний;
  • Концевой ролик;
  • Ловушка концевого ролика.

Каркас будем обшивать профнастилом – ворота будут легкими и прочными.

vorota-1

Составление чертежа и установка

  • Перед началом процесса монтажа ограждения важно составить правильный чертеж с детальной разметкой длины, ширины, высоты, не забыв про просветы и расстояние отката. От всех этих параметров будет зависеть правильность сборки конструкции и выбор нужных комплектующих. Обязательно учитывайте ширину проема для заезда автомобиля, а также ширину улицы;
  • После разработки чертежа необходимо подготовить само место, где будет установлена конструкция – его нужно тщательно выровнять и очистить от загрязнений;
  • Вначале устанавливают опорные столбы, они могут быть из различного материала: бетона, кирпича, стали и т.д. Столб закрепляют на глубине не меньше метра.

Подготовка швеллера

На швеллер шириной 200 мм, согласно точным размерам Вашего чертежа, приварите болты, которые будут держать каретки. Перед сваркой 7 раз проверьте, правильно ли Вы отметили места для болтов.

Фундамент

fundament-vorot

фундамент

  • Процесс закладки фундамента начинается с выкапывания П-образной траншеи, глубиной приблизительно 1600-1700 мм. (см.рис.выше). Затем дно ямы засыпьте песком на 15 см и утрамбуйте;
  • Нарежьте на элементы арматуру (длина каждого по 1500 мм) и приварите ее к полкам швеллера. Затем начинайте процесс укладки швеллера с арматурой в траншею, не забыв в конце выровнять швеллер по водяному уровню;
  • Закрепите каретки на болты гайками;
  • Разместите на каретках направляющую балку и проверьте ее ход;
  • Если все ровно (еще раз проверьте по уровню), то можно заливать траншею бетоном и ждать примерно 2 недели.

Фундамент готов.

fundament-vorot

Каркас

Каркас (раму) для ворот варим из металлопрофиля сечением 40х40 мм. Не забываем усилить его дополнительными профилями. Вариант усиления выбирайте сами, учитывая то, что сильно усиленная рама будет тяжелее, что повлияет на дальнейший срок службы и может существенно увеличить скорость износа комплектующих. Снизу к каркасу привариваем направляющую балку продольным разрезом вниз.

Комплектующие

Направляющая балка

rels-dlya-vorot

Механизм

komplekt-dlya-otkatnyh-vorot

комплектующие

  1. Каретки;
  2. Нижний уловитель ролика;
  3. Ролик;
  4. Заглушка;
  5. Верхний уловитель;
  6. Направляющее устройство.

Закрепление ворот

Устанавливаем каркас на каретки, предварительно подложив кирпич или брусок под левую сторону (где въезд). Обязательно попросите помощи напарника, чтобы тот придержал каркас.

vorota-2

установка каркаса ворот

Затем подгоняем и прикручиваем наверх столба направляющее устройство:

derzhatel

направляющее устройство

После того, как каркас установлен, Вам останется прикрутить к нему профнастил с помощью саморезов. Постарайтесь сделать это ровно, чтобы края были безопасными и не торчали из-за каркаса.

Уловители

Следующий этап — установка металлической стойки для уловителей. Ее можно прикрутить анкерными болтами к забору, затем закрепить на ней уловители. Не забудьте вставить ролик в левую часть направляющей балки, а заглушку в правую.

ulovitel

установка уловителей

Все, Ваши раздвижные ворота готовы! Можно приваривать изнутри ручку и петли для замка. И не забудьте сделать упор, например из резины, чтобы при открывании ворот он останавливал их в конце пути. Еще желательно сделать навес, чтобы на механизм не попадали осадки. Удачной Вам творческой работы!



Как сделать раздвижные ворота своими руками, этапы работ

Откатные ворота для ограждений набирают всё большей популярности. Обусловлено это тем, что они очень удобные в использование, есть возможность автоматизации, для управления конструкцией с пульта на довольно большом расстоянии. Такие готовые конструкции обойдутся вам довольно в солидную сумму денег, потому отличным вариантом будет сделать всё самостоятельно.

Схемы и чертежи

Чтобы было проще работать, необходимо иметь под рукой точную схему и чертёж со всеми размерами и прочими указаниями, которые помогут проделать работу в полном соответствии со схемой и технологическими характеристиками. Ниже будет представлена наглядная схема типичной конструкции, которую имеют автоматические раздвижные ворота:

Необходимые комплектующие и материалы

Вот вы уже ознакомились со схемой, подкорректировали её под свои размеры и точно знаете, что хотите получить в конечном результате. Можете переходить к следующему этапу, началу подготовительных работ, а именно сбору всего необходимого материала и комплектующих, которые впоследствии помогут создать компактную, удобную и очень функциональную конструкцию.

Что же из основных материалов вам потребуется заготовить:

  • Трубы квадратные, 45х45, с толщиной стенок не меньше двух миллиметров.
  • Уголок 50х50, с толщиной стенки не меньше трёх миллиметров.
  • Облицовочные материалы, чтобы обшить нашу раму для придания её более привлекательного внешнего вида.
  • Ролики, количество будет зависеть от размеров ворот.
  • Арматура для создания каркаса под фундаментом.
  • Швеллер, для создания основания.
  • Различные крепления.
  • Провода для подачи электричества и металлический или пластиковый корпус для прокладывания их под землёй.

Выбор привода: нагрузка 250-300 Вт является достаточной для подвижной створки менее 300 кг.

Их комплектующих потребуется подготовить:

  • Систему автоматизации и все комплектующие для неё.
  • Системы оповещения открытия ворот.
  • Замок и ручку для взаимодействия с конструкцией.

Также при надобности можно закупить такие материалы, как краска, дополнительные декорации и прочее.

Подготовительные работы

К подготовительному этапу относятся все черновые работы по уборке и подготовка ямы для основания. Сначала полностью зачистите площадку для комфортно работы, уберите все кусты, деревья, мешающие ветки и прочий мусор. Затем приступайте к земляным работам. Яму следует копать не меньше чем полтора метра в глубину, ширина при этом составляет минимум сорок пять сантиметров.

Если в вашем регионе грунт промерзает глубже чем на полтора метра, тогда фундамент соответственно следует делать глубже граничного показателя промерзания на двадцать сантиметров.

Этапы создания откатных ворот

Раздвижные ворота своими руками сделать довольно просто, вам необходимо лишь следовать по этапам, которые мы сейчас опишем для вас и трудностей и заминок возникнуть не должно. При условии, что вы будете делать всё так, как будет указано в каждой из рекомендаций.

Монтаж раздвижных ворот будет проходить по такому плану:

  1. Устройство фундамента.
  2. Установка опорных столбов.
  3. Обеспечение подачи электричества и конструкции.
  4. Монтаж рамы будущих ворот.
  5. Установка фурнитуры и дополнительных комплектующих.

Сделать самодельные раздвижные ворота по такому плану очень легко, необходимо только обзавестись желанием, временем и проделывать всю работу не спеша, чтобы наверняка получить качественную и надёжную конструкцию.

Устанавливаем столбы на 10−20 см ниже точки промерзания грунта. Для средней полосы — 150−170 см, размер столбов 40−50 см между опорами фундамент заглубляется на 40−50 с при такой же ширине.

Делаем фундамент

Первым делом нам необходимо сделать закладной элемент, который впоследствии будет служить основанием. Для этого берём арматуру и нарезаем четыре отрезка, на двадцать сантиметров длине глубины нашей ямы. Свариваем их в единую конструкцию п-образной формы по два отрезка на каждой стороне, шириной, равно ширине швеллера. Затем эту конструкцию привариваем к швеллеру.

Арматурная конструкция делается из восьми длинных вертикальных стоек (150–170 см) по четыре с каждой стороны, и две коротких посередине.

Закладной элемент готов, теперь вставляем его в яму и вдавливаем арматуру в грунт до уровня, пока швеллер не поравняется с землёй. После этого заливаем раствором и оставляем высыхать на три-пять дней.

Установка столбов

Столбы необходимо также бетонировать, устанавливаются они на обеих краях забора, отступив от него не более трёх-пяти сантиметров, чтобы не получилось слишком большого зазора. Обязательно проверяйте как они установлены уровнем, это очень важно, так как если столб будет стоять криво, ворота не закроются.

Глубина закапывания опор составляет не меньше семидесяти сантиметров, но лучше перестраховать себя и углубить их ещё на тридцать сантиметров, то есть до одного метра в глубину. Так, риск что опара будет расшатана в процессе эксплуатации существенно снизиться.

Прокладываем подачу электричества

Чтобы после монтажа всех ворот не возиться с прокладыванием провода электрического питания для автоматики, следует проделать это ещё на начальном этапе.

Прокладка кабеля. Для питания привода достаточно кабеля сечением провода 1,5 мм, а под фотоэлементы и лампу 0,75 мм

Для этого нам потребуется от счётчика прокопать траншею глубиной не больше двадцати-тридцати сантиметров, в которую мы и спрячем провод. Сам провод протягиваем сквозь трубу из пластика или металла, отличным вариантом будет использование пластиковой гофрированной трубы, которая специально для этого предназначена.

Затем устанавливаем получившийся элемент в траншею и закапываем, при этом плотно утрамбовав её. На выходе провод изолируем и вытаскиваем с запасом примерно полтора-два метра, чтобы была возможность проводить с ним манипуляции.

Сразу продумайте систему безопасности проводки. К ней не должен быть свободный доступ, и она должна быть защищена от повреждений.

Устанавливаем раму

Устанавливая раздвижные ворота своими руками, а точнее, раму от них, необходимо проводить всё очень аккуратно и максимально точно. Сначала монтируем два нижних ролика, приваривая их на швеллер. Постоянно проверяйте чтобы они стояли очень ровно, на одной линии и крутились в направлении противоположной стороны. После этого сразу привариваем к столбу верхний ролик и устанавливаем на них нашу раму. Для этого достаточно просто сбоку установить край рамы на один ролик, и протянуть её по всем.

Изготавливают створку в виде прямоугольника с размерами в пределах 2,0 – 2,5 м высоты и 2,5 – 3,0 метра длины.

Когда рама стоит на своём месте, следует зафиксировать её на верхней части. Для этого рядом с роликом привариваем уголок, который не даст раме отойти от ролика и будет плотно удерживать её в правильном положении. С этой стороны всё, переходим к противоположному концу.

На нижней части рамы, которая прилегает к столбу, привариваем п-образный уголок, он будет служить держателем, чтобы ворота не провисали. С верхней стороны также делаем уголок, который будет удерживать ворота и не даст им упасть даже при существенном ударе с внешней стороны.

Рама должна аккуратно одеваться на роликовые каретки, а выставлять их нужно по уровню.

Дополнительно к нижнему краю можно приварить ролик, который в процессе движения рамы будет ехать по земле, тем самым облегчая давление на конструкцию фундамента и автоматику.

Не забывайте, что концевой ролик должен накатываться на нижний уловитель таким образом, чтобы он разгружал его при закрытии.

Установка дополнений

По вашему желанию можно дополнительно установить различные ручки, замки, системы оповещения начала движения, сигнализацию, домофон и прочее. Всё это делается уже после завершения основного монтажа.

Лучшими дополнениями для откатных ворот служит ручка, которая поможет открыть их в случае, когда электричество будет отсутствовать и система оповещения, которая обезопасит все находящихся вблизи в момент, когда ворота будут открываться дистанционно с дальнего расстояния.

После завершения монтажа, когда конструкция раздвижных ворот полностью готова, все металлические элементы необходимо покрыть краской для защиты их от коррозии и быстрого старения металла. Вот и всё, теперь вы знаете как сделать раздвижные ворота своими руками и можете незамедлительно приступать к строительству следуя всем нашим советам.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Откатные ворота с калиткой своими руками: чертежи

Откатные ворота с калиткой

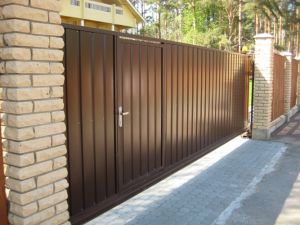

Изображение изделия со встроенной калиткой

Все мы привыкли наблюдать на участках землевладельцев такие конструкции, как оградительные сооружения, естественно, со всеми необходимыми элементами. Если раньше на въезде большинства подобных конструкций были распашные ворота с отдельно стоящими калитками, то сейчас мы можем увидеть различные виды открывающихся систем и механизмов, а также всевозможные конструкции со встроенными в ворота калитками. Причем многие из конструкций хозяева изготавливали своими руками.

Хотя, если говорить об откатных системах ворот, то внедряют в них калитки не так уж и часто. Это объясняется тем, что у таких систем есть множество недостатков, о которых следует знать землевладельцам, только собирающимся своими руками возводить на приусадебном участке подобную конструкцию.

Необходимость во встраивании

Схема ворот

Эскиз размещения необходимых элементов с размерами

Чаще откатные ворота возводят своими руками на территориях, где достаточно места и для их отката, и для отдельно стоящей калитки. Этот вариант самый приемлемый и удобный. Две открывающиеся системы не зависят друг от друга, и если с одной из них произойдут какие-либо поломки, вторая будет работать безотказно. Важно правильно рассчитать размеры конструкции и использовать предварительно подготовленные чертежи.

Но, в некоторых случаях нет территориальной возможности располагать калитки отдельно, поэтому приходится в откатную систему ее встраивать. Почему так пессимистично?

Встроенный проем для входа имеет несколько недостатков, о которых мы упомянем чуть позже. Ну и такой вариант, несколько проблематичный в изготовлении своими руками, поэтому необходимо продумать и рассчитать все до мелких деталей. А лучше использовать уже готовые профессиональные чертежи.

Без калитки обойтись тоже можно, но зачем эксплуатировать ворота только для того, чтобы одному человеку войти? Особенно если они с автоматикой, которая рассчитана на определенное количество открываний.

Объективная критика

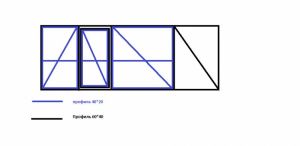

Эскиз калитки и ее каркаса

Рама со встроенным открывающимся механизмом

Решение делать калитку в откатных воротах своими руками вроде бы заманчивое и внешне привлекательное, но о некоторых негативных нюансах все-таки стоит знать:

  • при открытой калитке движение ворот невозможно, поэтому перед открыванием ворот, следует позаботиться о том, чтобы калитка была закрыта;
  • ограничен выбор замка и дверной ручки, так как расстояние между полотном ворот и несущими элементами невелико;
  • высокий порог, который препятствует свободному движению, без него никак, так как это часть рамы всей конструкции;
  • также свободному продвижению, например, высоких людей, мешает присутствие верхней перекладины, опять-таки необходимой части рамы конструкции;
  • существенное снижение общей жесткости всего полотна ворот, так как вес конструкции значительно увеличивается.

Так что этот вариант обустройства входа и въезда лучше рассматривать в последнюю очередь. Специалисты утверждают, что лучшим выбором может стать отдельно установленная калитка, которую будут перекрывать открытые раздвижные ворота. Если же вы все еще склонны к тому, что такой вариант вас больше всего устраивает, тогда постарайтесь при изготовлении своими руками учесть все нюансы.

Правильный выбор материала

Подбор профиля

Правильно подбираем материал

В чертеже, который обязателен для изготовления своими руками такого типа ворот, нужно указывать не только все размеры деталей, но и дополнительный необходимый материал. Это позволит не ошибиться при закупке всех составляющих частей конструкции.

О том, как изготавливать каркас откатной системы ворот своими руками мы много говорили в других статьях нашего проекта. Рассмотрим необходимый материал для изготовления встроенной створки для входа. И первое, о чем следует позаботиться, так это об обеспечении жесткости конструкции.

Если в изготовлении подобных изделий используются профильные трубы квадратного сечения 60х30 мм, то в случае со встроенным открывающимся механизмом следует использовать трубы с сечением 60х40 или 60х60, с толщиной стенок не меньшей 3 мм. Также нужно выбирать консольный комплект, рассчитанный на больший вес, например, на 800 кг. Такой выбор позволит минимизировать деформацию полотна.

Если изделию не обеспечить достаточную жесткость, то о долговечности не может быть и речи. Казалось бы, небольшая калитка, а столько необходимых действий. В том-то и дело, что нахождение ее на подвижной части ворот приводит к расшатыванию и деформации изделия.

Выбор комплектующих элементов

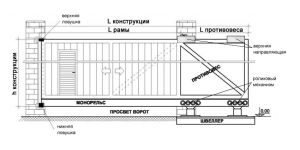

Полный чертеж конструкции

Профессиональный чертеж со всеми элементами

Далее, следует учитывать сторону открывания калитки, чаще стараются, чтобы она открывалась внутрь двора. Ширину проема желательно делать от 800 мм до 1000 мм. Обязательно следует позаботиться о приваривании притворной планки, которая будет ограничивать движение створки в другую сторону.

Специалисты советуют на встроенную калитку устанавливать механический замок. Это объясняется тем, что система концевиков электромеханического замка недолговечна при применении на улице. Она постоянно подвергается окислению, коррозии и загрязнению контактов.

Выбирая ручку для калитки, следует не забывать, что расстояние между полотном и столбом маленькое, поэтому любая ручка не подойдет, так как она будет препятствовать открыванию. То есть, если ручка калитки будет большая, то придется делать больший зазор между полотном и нащельником. Выход один – сделать своими руками скрытую или совсем маленькую ручку. Как вариант, можно в нащельнике сделать небольшой вырез, чтобы в него смогла пройти ручка нужных размеров, даже нажимная.

Все нюансы встроенной в откатные ворота калитки мы рассмотрели. Если произвести соответствующие чертежи, а может и придумать более интересные конструкции или способы установки своими руками необходимых элементов, то может и появится возможность эксплуатировать такую конструкцию долгое время без ремонтов.

Откатные ворота - 70 фото установки и идеи монтажа лучших современных моделей

Ограждение частных территорий заборами, перекрывающими проникновение и обзор участка, широко применимая практика. Но для проезда через него необходимы ворота, которые часто занимают большое полезное пространство. Выходом из этой ситуации является установка откатных ворот.

Содержимое обзора:

Преимущества и недостатки

Конструкция смещения полотна ворот в сторону от проема обладает рядом преимуществ перед традиционными распашными воротами:

  • Экономия места на участке. Полотно ворот не требует наличия зоны открытия, пересекающейся с проезжей частью.
  • Отсутствие проблемы с провисанием полотна и деформации петлевых узлов.
  • Надежное фиксирование ворот в закрытом положении позволяет использовать их даже при высокой ветровой нагрузке.

Помимо этого стоит отметить широкий выбор возможных вариантов исполнения щита ворот и большой выбор средств автоматизации.

К недостаткам можно отнести необходимость дополнительного фундамента под опоры и необходимость в отсутствии препятствий в зоне действия ворот. Цена на откатные ворота выше, чем на распашные конструкции в среднем на 10-15%.


Виды

Сдвижные ворота можно разделить на несколько подвидов, различающихся по конструкции: подвесные и консольные. Подвесные чаще используются для монтажа в проемы ангаров и других зданий технического назначения. Они надежны, но их монтаж связан с некоторыми трудностями и для него необходима спецтехника.

Консольные ворота проще в монтаже и, за счет направляющих устройств расположенных снизу, позволяют устанавливать их на улице. Они не боятся снега или пыли, устойчивы к сильному ветру. Вес конструкции распределяется на фундамент, расположенный сбоку от проема.

Для небольших ворот вместо бетонируемого основания допускается использование винтовых свай.

Особенности проектирования

Расчет конструкции откатных ворот начинается с построения схемы. Необходимо определить требуемую ширину и высоту полотна ворот, исходя из чего потом выбрать тип заполнения.

После этого рассчитывается противовес, исключающий «клевание» ворот вниз в зарытом положении.

Для ворот с большой площадью не рекомендуется использовать в качестве материала дерево, так как размер противовеса и общая масса ворот будет высокой. Это потребует увеличения фундамента.

После этих этапов можно приступать к изготовлению чертежей откатных ворот. Самым простым вариантом является обращение в одну из производственных компаний.


Конструкция

Рассмотрим подробнее конструктивные особенности данного вида ворот.

Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.

На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.

На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.

Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.

На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.

Для большей устойчивости сверху полотно поддерживается направляющими устройствами, обеспечивающими отсутствие перекоса. Они монтируются на столбах и регулируются при первом запуске ворот.

Автоматизация открытия и закрытия

Для дистанционного управления откатными воротами на рынке представлено множество вариантов. Привод, обычно, располагается в нижней части возле роликовых опор. Для передачи усилия с него на полотно ворот устанавливается зубчатая рейка.



Рекомендуется оснащать автоматические ворота системой фотоэлементов, для предотвращения получения травм или повреждения техники при их закрытии. Датчики устанавливаются в проем ворот и, при перекрытии линии контакта блокируют команды, поступающие на привод.

Приобретение готовых вариантов или самостоятельное изготовление

Купить готовые откатные ворота — наиболее простое решение. В каждом регионе существуют дилеры, реализующие продукцию известных компаний. При обращении к ним Вам не потребуется проводить расчет конструкции самим. Также монтаж ворот можно доверить обученным людям, что снизит вероятность возникновения проблем при эксплуатации.

Цена на откатные ворота формируется из следующих особенностей:

  • размеры проема;
  • материал заполнения;
  • форма полотна ворот;
  • наличие средств автоматизации.

Фото откатных ворот

Также рекомендуем просмотреть:

Откатные ворота своими руками: чертежи, фото и видео

   Если вы решили сделать откатные ворота своими руками - приведенные здесь чертежи, фото и видео помогут правильно рассчитать конструкцию сдвижных (откатных) ворот. А схема и инструкции помогут избежать распространенных ошибок при монтаже и установке откатных ворот.

   Благодаря появлению в продаже специальных комплектов фурнитуры, в последнее время при строительстве домов и коттеджей, промышленных территорий и складов повсеместно устанавливают откатные ворота вместо традиционных - распашных. Монтаж комплектующих для ворот, расходы на материалы не сильно отличаются от других типов ворот, но при этом мы получаем неоспоримые плюсы от установки откатных ворот: легкость и простота эксплуатации, возможность автоматизации, в открытом положении не занимают место впереди и по сторонам проезда ну и наконец - просто элегантный вид самих ворот.

   На сегодня самая распространенная конструкция откатных ворот из профнастила - со средней или нижней балкой. Эта схема предусматривает крепление каркаса полотна ворот к направляющей балке (рельсу), которая в свою очередь, движется по роликам, надежно закрепленных на фундаменте. Делать конструкцию ворот со средней направляющей балкой считается оправданным решением только в районах с большим количеством выпадаемого зимой снега или с вероятностью подтопления. Такое устройство механизма откатных ворот позволяет полотну легко сдвигаться в сторону при установке привода (автоматики). При этом сами откатные ворота "висят" над проездом, что обеспечивает, например зимой легкую уборку снега. Но, чаще всего по эстетическим соображениям, направляющую балку делают внизу откатных ворот - такая схема конструкции намного проще в самостоятельном монтаже и установке. Приведенные ниже чертежи и фото откатных ворот показывают именно этот вариант установки своими руками. Неважно какую схему установки вы выберете, заполнение проема (каркаса) откатных ворот может быть - из профнастила, дерева или кованного металла, все на вкус хозяина и гармоничное сочетание с материалами забора или дома.



Узнать цены на фурнитуру для откатных ворот



Делаем ворота своими руками - схема конструкции полотна

Общая схема чертеж откатных ворот - с нижней направляющей балкой

Делаем раму ворот своими руками: для наружного каркаса используем профильную металлическую трубу 60х30 или 60х40 мм, для внутренних перемычек - труба 40х20 мм. Размеры на схеме чертеже откатных ворот указаны для конструкции с шириной проезда 4 метра, при этом используется направляющая балка длиной 6 м из комплекта фурнитуры.

Для того, чтобы конструкция ворот сохраняла устойчивость и жесткость во время сильного ветра ее створка должна быть достаточно жесткой, способной противостоять сильным ветровым нагрузкам. Также свариваем раму откатных ворот своими руками: Фото 1 (конструкция с нижней направляющей балкой)

    Металл для створки откатных ворот лучше приобретать новый и качественный, без признаков коррозии. Общее необходимое количество металла и арматуры можно рассчитать по приведенным здесь чертежам и схемам откатных ворот - мы предлагаем вам оптимальный, на наш взгляд, вариант с технической и финансовой точек зрения.

В дальнейшем после установки на место, зашиваем раму откатных ворот профнастилом Фото 2

Конструкция откатных ворот с деревянными рейками Фото 3

или с кованными элементами Фото 4

Фундамент откатных ворот - фото и чертежи

   Фундамент предназначен для закрепления конструктивных элементов – роликов, которые служат для удержания направляющей балки откатных ворот. Обычно, это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками для откатных ворот следует с внутренней стороны ограждения, сбоку от проездной линии и рядом с одним из опорных столбов. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда. При проектировании конструкции фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 50-60 см, а глубина не менее, чем глубина промерзания грунта в вашей местности. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами откатные ворота прослужат не один десяток лет.

Общая схема чертеж фундамента для откатных ворот своими руками

Схема армирования бетонного фундамента

Фото изготовления фундамента откатных ворот

Фото откатных ворот сделанное своими руками - завершенная конструкция после установки и монтажа автоматики

   После завершения бетонирования фундамента и наборе крепости не менее 50%, приступаем непосредственно к монтажу комплектующих (фурнитуры) откатных ворот.
1. Привариваем ролики к залитому в фундамент швеллеру. Горизонтальная ось между роликами должна быть строго параллельна оси между опорными столбами по краям проезда.
2. Привариваем к закладным опорных столбов верхний и нижний улавливатели створки ворот, удерживающие ролики.
3. Устанавливаем и фиксируем сваренную раму откатных ворот вместе с направляющей балкой на опорные ролики.

Схема установки комплектующих (фурнитуры) откатных ворот

4. Монтируем зубчатую рейку сбоку рамы (при установке автоматики и привода для ворот). Рейка приобретается вместе с электроприводом для откатных ворот и продается погонными метрами. При установке зубчатой рейки своими руками на откатные ворота - следует выбирать длину равной ширине проезда.

5. На данном этапе красим установленную раму вместе с направляющей балкой и зашиваем проем откатных ворот профнастилом, деревом или кованными элементами.

Установка автоматики и привода на откатные ворота своими руками

   На этапе установки опорных столбов и фундамента делаем монтаж электропроводки для автоматики откатных ворот по схеме. В большинстве случаев, установка фотоэлементов, сигнальных ламп и концевых выключателей не требуется - в современных моделях электроприводов для откатных ворот требуемые функции находятся внутри привода.

Установленный электропривод откатных ворот Фото 9

Установленный электропривод откатных ворот Фото 10

Самостоятельно установленные своими руками откатные ворота Фото 11

Самостоятельно установленные своими руками откатные ворота Фото 12



Узнать цены на фурнитуру для откатных ворот



Отправить ответ

avatar
  Подписаться
Уведомление о
