Котлы длительного горения с водяным контуром своими руками

Котлы длительного горения с водяным контуром – распространённое решение вопроса отопления и горячего водоснабжения, особенно в районах, удаленных от газовых магистралей. Топливо, используемое для работы, достаточно разнообразно (дрова, уголь, пеллеты, опилки и другое), поэтому всегда можно подобрать удобную и экономичную модель.

Виды котлов длительного горения

Если котел с водяным контуром обладает сложными конструкционными особенностями, лучше приобрести готовый. Простые конструкции котлов для дома некоторые мастера собирают сами.

Котлы длительного горения для частного дома бывают разных форм и размеров, с водяным контуром или без, но в целом их делят на две группы:

  1. Пиролизные. В данном типе печи топливо сгорает в несколько этапов: в первой камере при высокой температуре и с пониженным содержанием кислорода, при этом достигается процесс тления, и выделяются горючие газы, которые дожигаются во второй камере при обильном поступлении воздуха.
    КПД у некоторых моделей таких печей достигает 98%. Изготовить своими руками пиролизный котел с водяной рубашкой очень трудно, поэтому чаще собирают более простые варианты.
  2. Классические. В таком котле топливо сгорает в обычном режиме, время горения увеличивается за счет объемной камеры сгорания, наличия теплообменника в виде нескольких водяных контуров. Самодельный классический котел по принципу работы идентичен печи, но за счет герметичности является более совершенной конструкцией, уровень КПД около 75 %. Чертежи классических печей длительного сжигания топлива по способу горения делят на:
  • Модели с нижним горением, где подача воздуха контролирует мощность теплоотдачи и скорость горения топлива.
  • Модели верхнего горения (более продуктивные), в них топливо горит равномерно и уровень КПД выше.

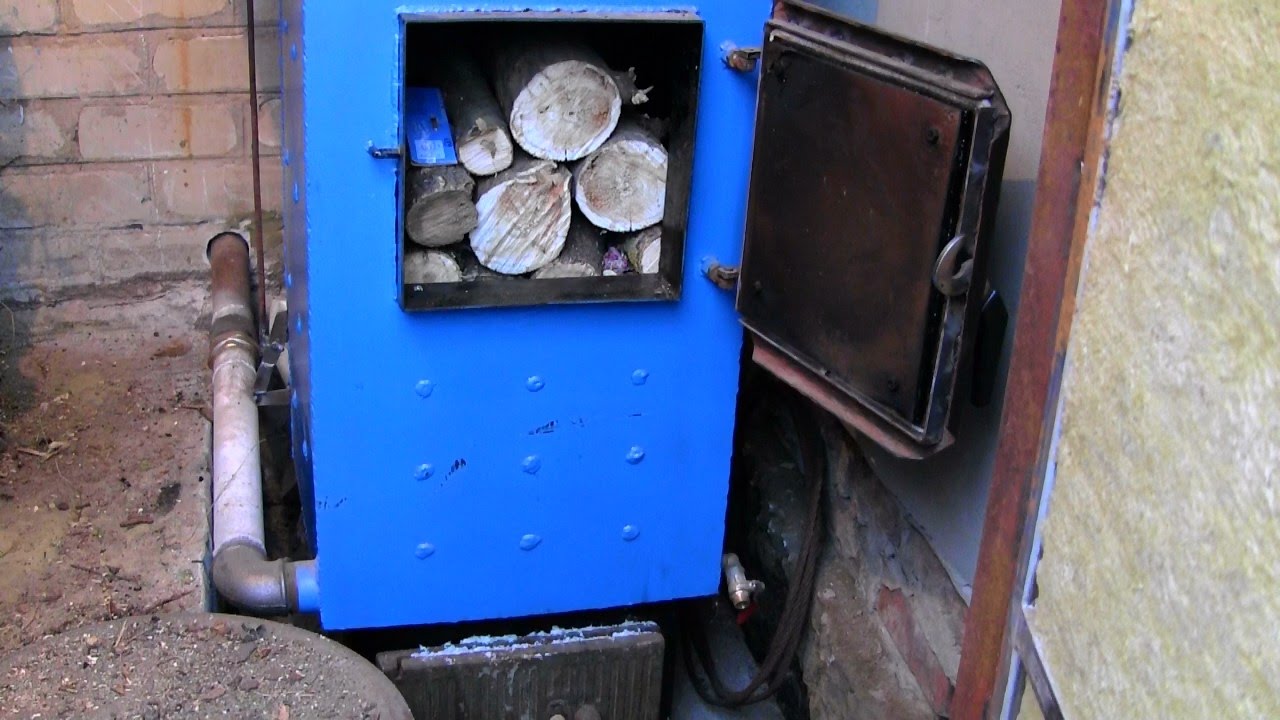

Классический котел с водяным контуром из подручных средств

Подготовительный этап создания печи длительного горения включает разработку проекта, создание чертежей и проведение расчетов мощности конструкции.

Чем больше тепла необходимо для дома, тем больше должен быть объем топки, теплообменника.

Корпус котла изготавливают цилиндрической формы из трубы большого диаметра или листовой стали 3-5 мм толщиной. Водяной контур располагается в промежутке между внешним и внутренним слоем стали по всей стенке котла, дополнительно в верхней части конструкции могут быть добавлены регистры. С их помощью увеличивается площадь теплообменника и скорость нагрева воды, регистры соединяют противоположные стенки котла и могут быть изготовлены из прямоугольной или круглой трубы небольшого диаметра. Наличие регистров положительно сказывается на КПД конструкции.

В конструкции с нижним горением предусматривается две дверки: верхняя – для загрузки топлива, и нижняя – для розжига и удаления золы. Под топливником необходимо своими руками с помощью болгарки подготовить отверстие для колосниковой решетки и поддувальной камеры. С помощью поддувального отверстия будет регулироваться поток воздуха и скорость горения.

Иногда поддув регулируется автоматически при помощи дополнительного оборудования: датчика температуры в водяном контуре и регулятора на заслонке. При понижении температуры воды в контуре поддувальная дверка открывается шире, и процесс горения усиливается.

Регулировать работу котла с нижним горением можно вручную, для этого в начале работы после розжига поддув делают максимальным, а после разгорания топлива и нагрева теплоносителя в отопительной системе поддув делают минимальным. Дымоход располагается в верхней плоскости цилиндра печи и отводит продукты сгорания за пределы дома.

Также можно изготовить котел длительного горения для отопления дома с верхней загрузкой. Его конструкция сверху отличается тем, что вся верхняя плоскость – это загрузочная дверца для топлива. Поэтому дрова в такой котел загружают большого размера, их сжигание происходит намного медленнее. Мощность горения регулируется поддувальной дверкой, дымоход выводится на стенке котла.

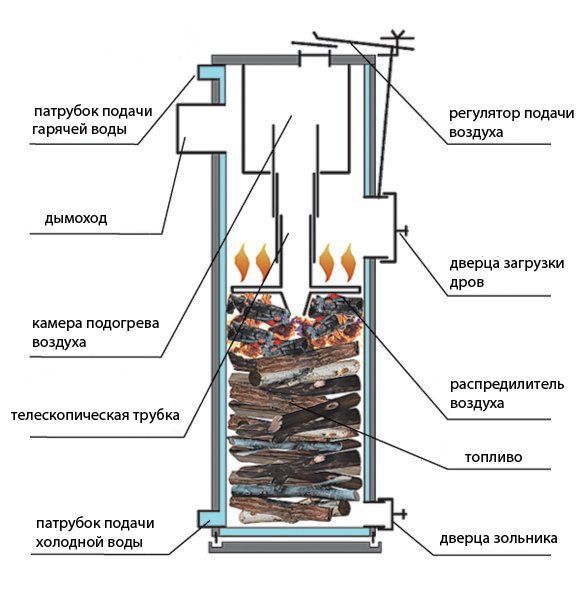

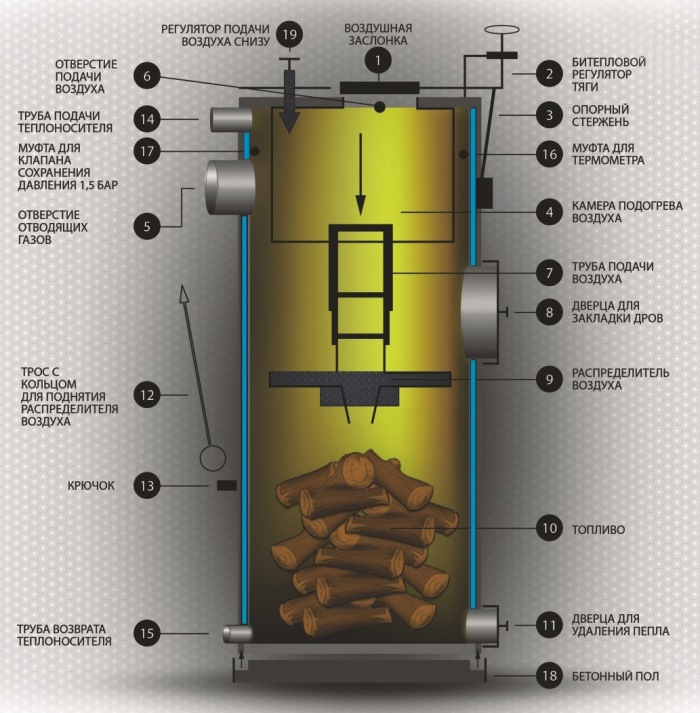

Чтобы сделать своими руками котел длительного горения с верхним горением понадобятся похожие материалы, как и для предыдущего варианта.

Корпус также вмещает водяной контур, в нижней части патрубком подводится холодная вода, в верхней – выход горячей воды. Топливо также загружается через верхнюю камеру. Сверху по диаметру цилиндра печи на него опускается пресс «блин», который можно сделать из стальных пластин, сваренных веером с отверстием в середине. К этому отверстию приваривается труба, по которой будет поступать воздух для поддержания горения.

Топливо разжигают сверху и герметично закрывают все дверцы конструкции печи, воздушная труба опускается к топливу и горение усиливается. Регулирует поток воздуха заслонка в верхней части трубы, его равномерное распределение обеспечивает пресс. По мере прогорания верхнего слоя топлива пресс постепенно опускается. Для дополнительного прогрева теплоносителя добавляют регистры между стенками печи, которые не должны мешать трубе с подачей воздуха.

Обслуживание котлов длительного горения, сделанных своими руками, отличается от промышленных моделей, так как

необходимо чаще загружать топливо, регулировать температурный режим и подачу воды в систему отопления вручную, очищать стенки от зольных продуктов. Поэтому самодельные варианты печей подойдут больше для загородных домов и дач, где не нужно постоянного отопления или много горячей воды, а для жилых частных домов лучше рассмотреть более совершенные и автономные готовые модели.

Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

  1. Дрова.
  2. Торф.
  3. Пеллеты – специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка – камера, в которой происходит сгорание топлива;
  2. зольник – ящик для отходов, образующихся в результате горения;
  3. дымоход – система отвода сгоревших газов;
  4. рубашка – водяной теплообменник, помещенный прямо в топку.

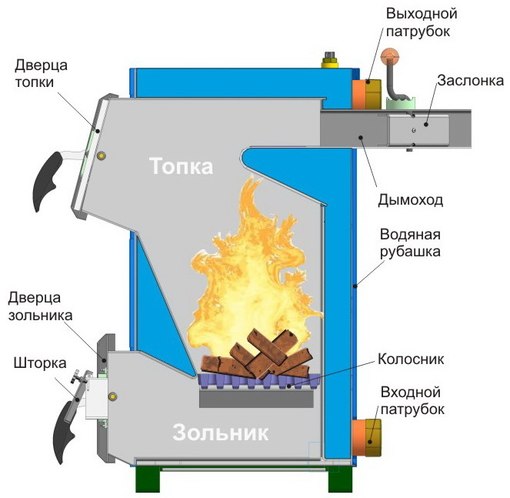

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

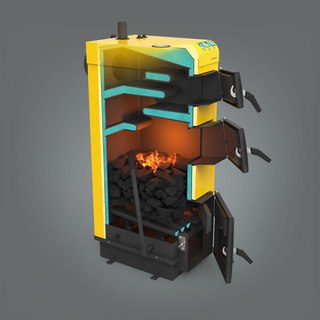

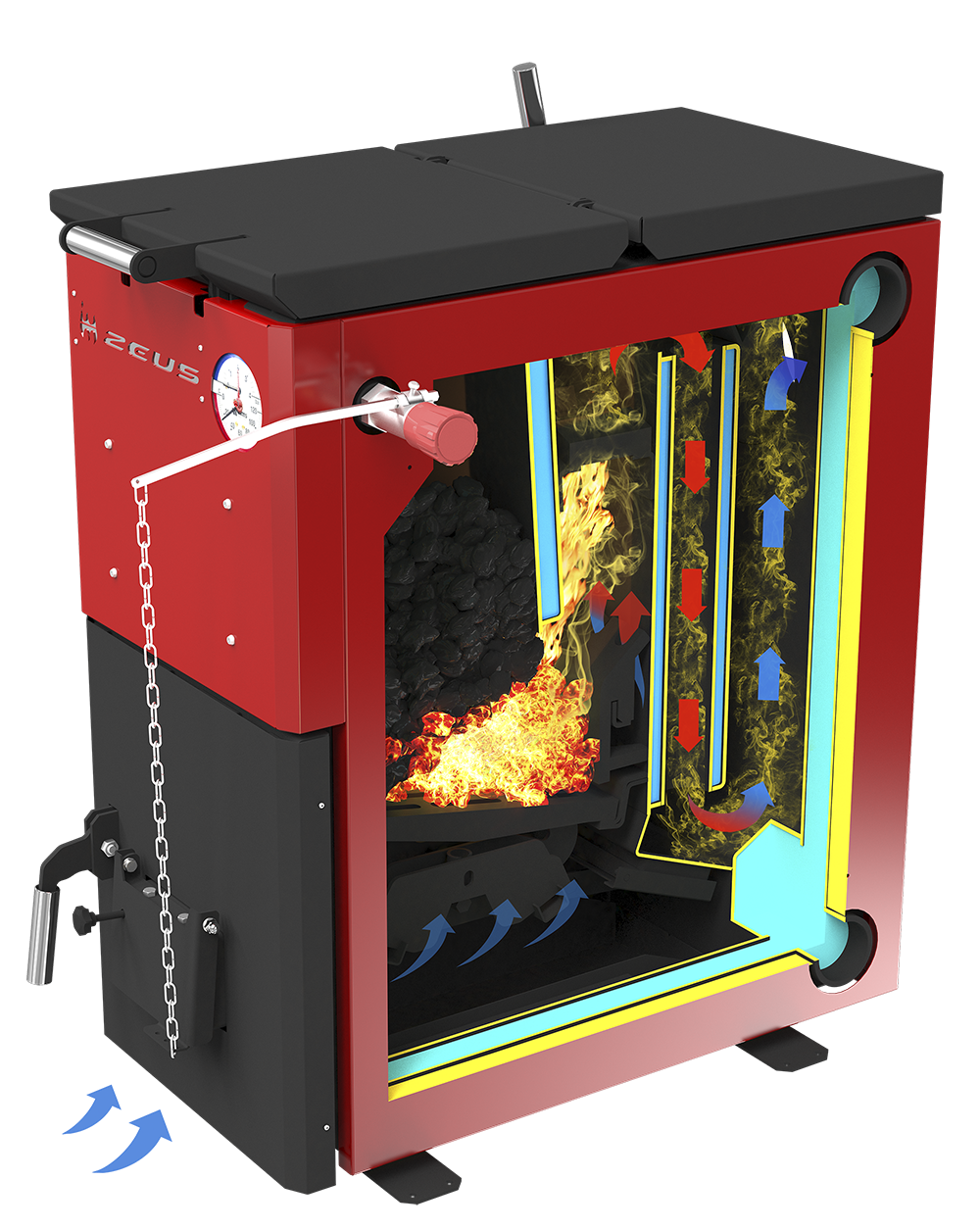

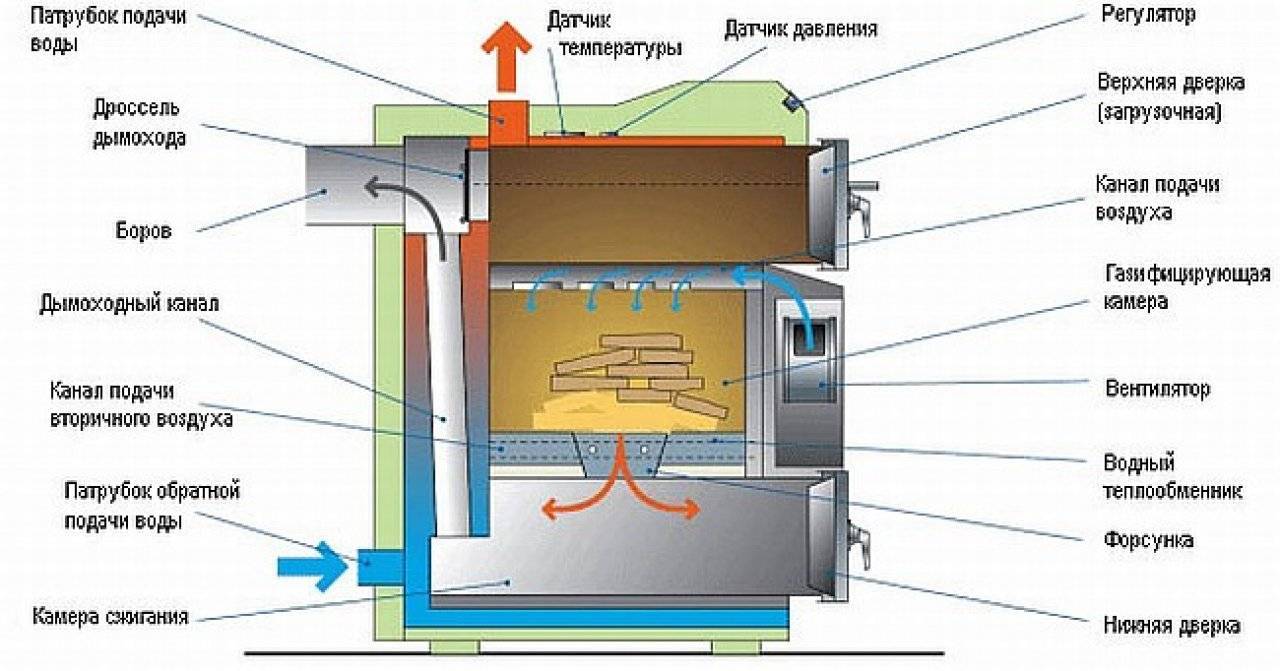

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
Модель Характеристики Цена
Лемакс Форвард-20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33 150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Carbon 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

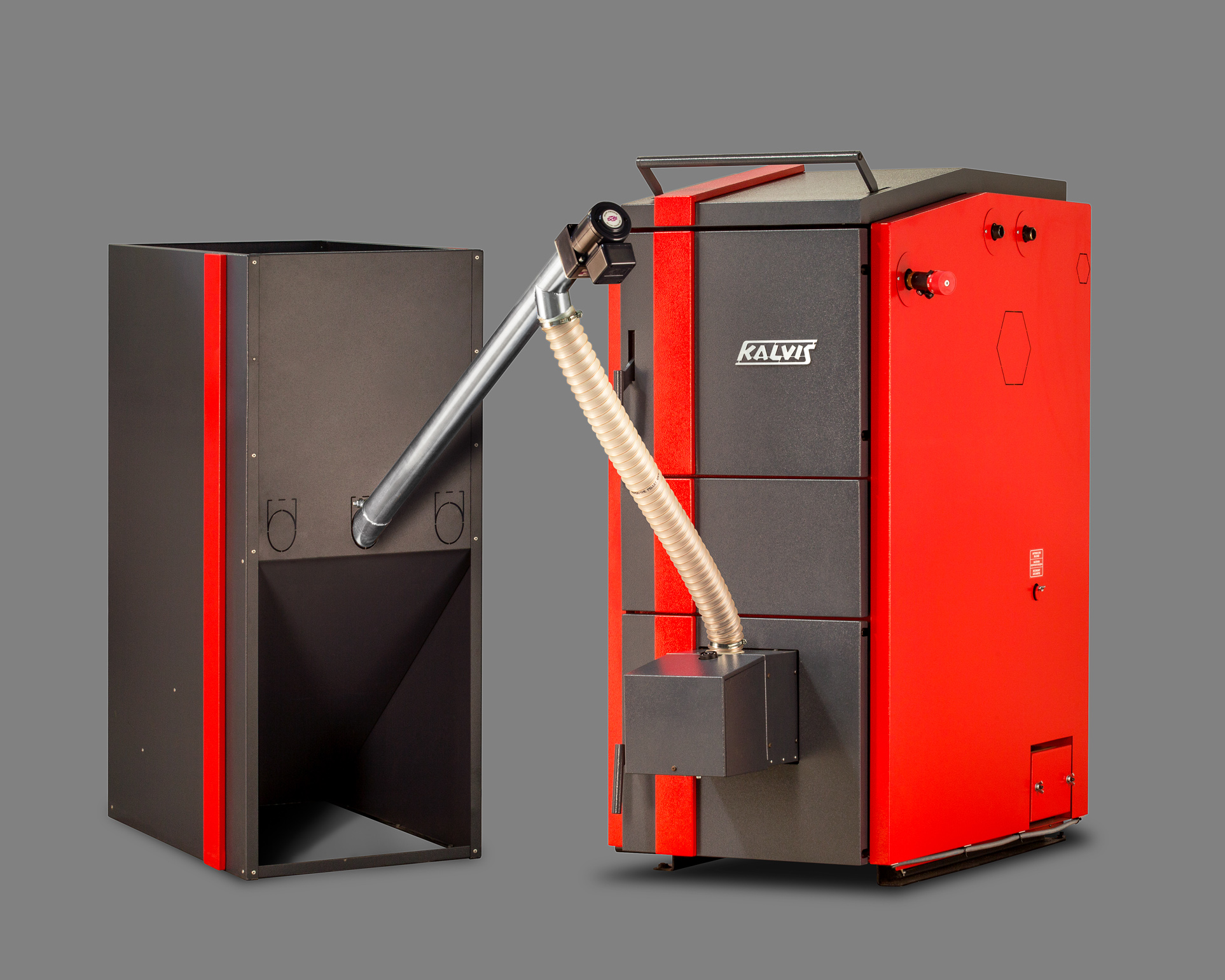

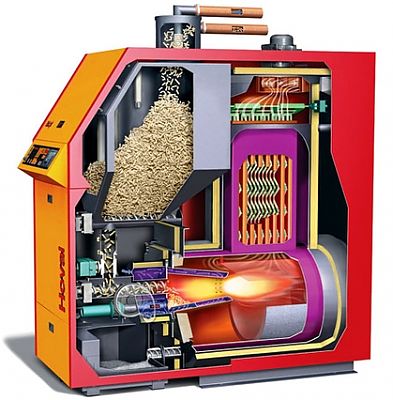

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

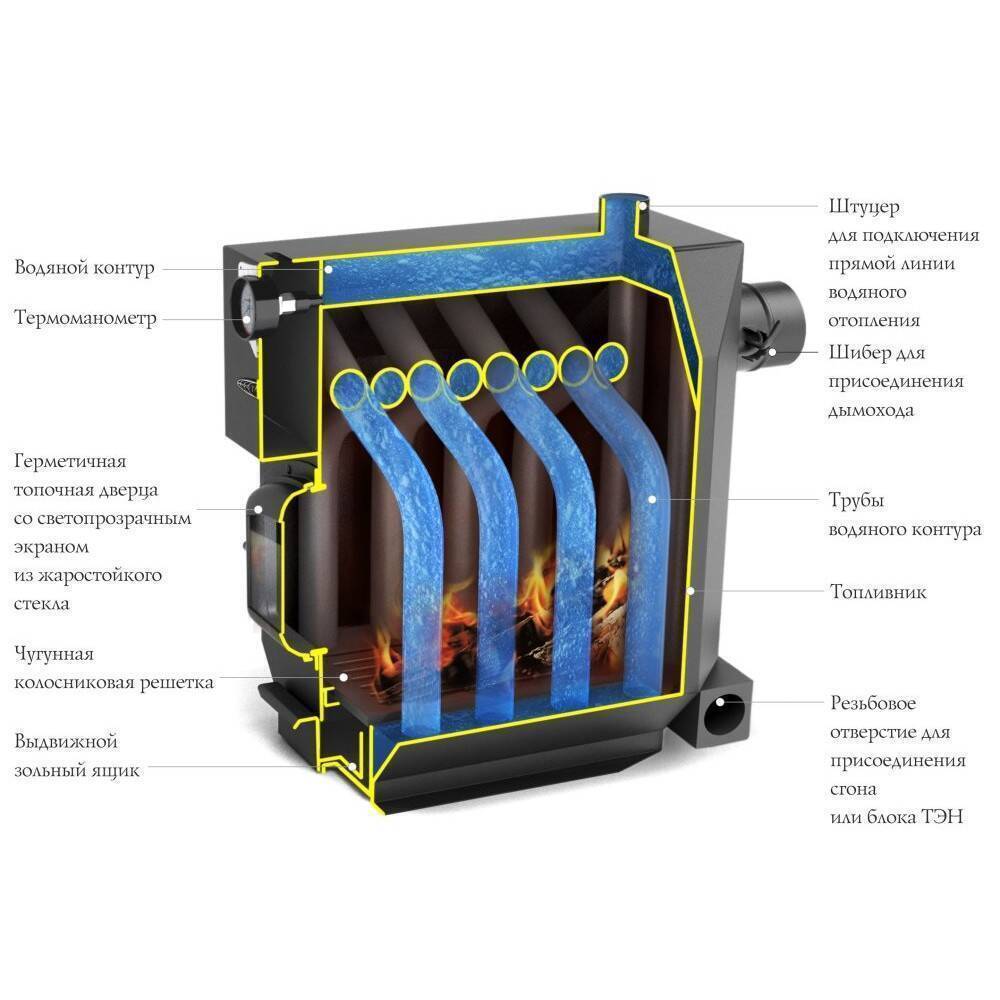

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

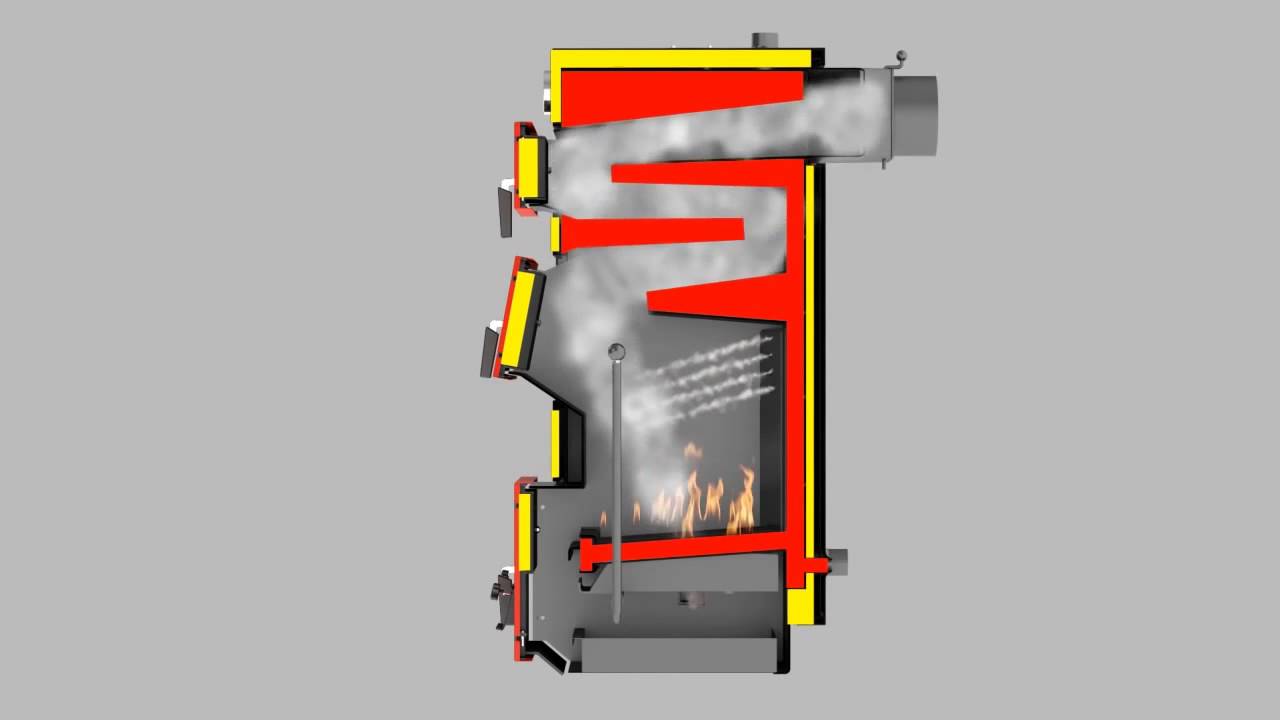

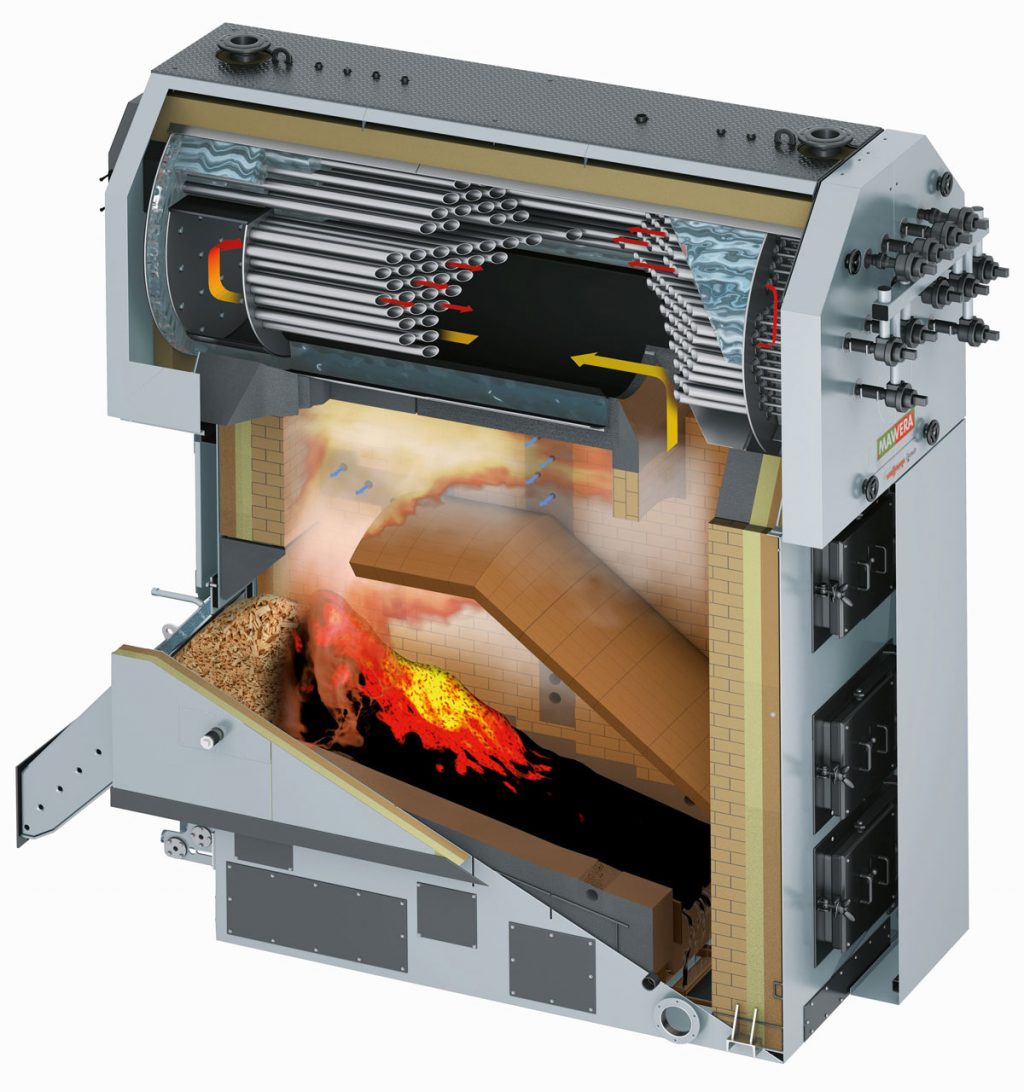

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная производителем мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

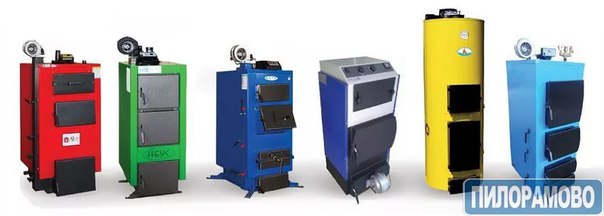

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

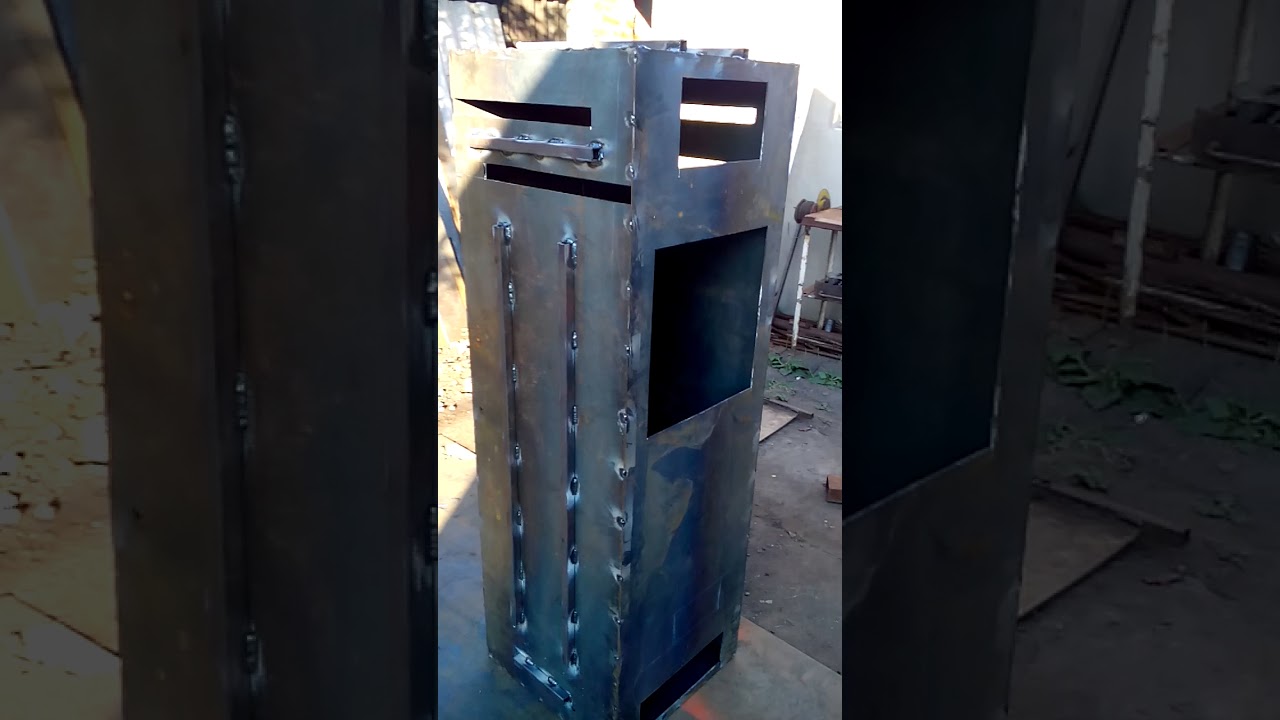

Делаем твердотопливный котел своими руками


Несмотря на кажущуюся сложность, изготовление твердотопливного котла своими руками, вполне осуществимый проект, позволяющий сократить расходы на приобретение оборудования, практически вдвое. Потребуется правильно подобрать тип оборудования, конструкцию и выполнить все необходимые нюансы, связанные с производственным процессом.

При соблюдении рекомендаций, можно получить котел, практически не отличающийся теплотехническими характеристиками от модели, собранной в заводских условиях.

Выбираем тип изготавливаемого котла

Практически все самодельные котлы отопления на твердом топливе для частного дома, являются просто хорошей копией того оборудования, что выпускается на заводах отечественных и зарубежных производителей. Хотя полностью воссоздать технологический процесс без специального оборудования невозможно, при изготовлении используются схемы и чертежи уже готовых моделей.

При выборе типа котла, обращают внимание на КПД, требования, предъявляемые к качеству топлива и другие характеристики. Все популярные конструкции, делятся на два вида, по особенностям расположения топочной камеры.

Шахтный с вертикальной загрузкой

Такая конструкция, впервые стала использоваться в котлах длительного горения отечественных производителей. В устройстве шахтного оборудования имеются следующие особенности:

  • Используется принцип нижнего горения. В конструкции предусматриваются две дверцы: топочная и загрузочная.
  • Топливо загружается в вертикальную топочную камеру. Размеры топки рассчитываются таким образом, чтобы поленья свободно опускались вниз, по мере прогорания нижнего слоя.
  • Воздух подается сразу с двух сторон. Первый воздушный поток направляется сверху топочной камеры вниз, второй, распространяется внизу под колосниками и направлен к встроенному дымовому каналу.

Шахтный твердотопливный котел работает по принципу длительного горения, с применением газогенерации или пиролиза. Изготовление модели данного типа трудоемко и требует проведения грамотных теплотехнических расчетов. На выходе, получается котел с КПД около 88%, неприхотливостью к качеству дров (допускается влажность до 42%).

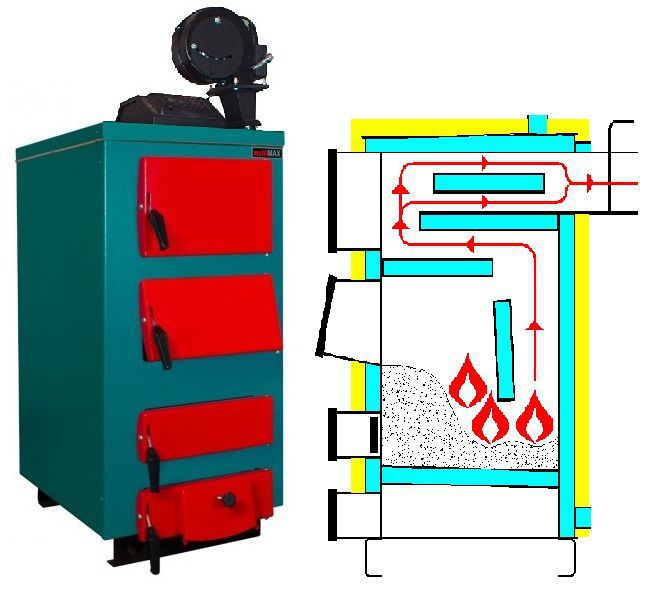

Горизонтальный с боковой загрузкой

Конструкция с боковой загрузкой является классической и чаще всего, именно ее выбирают при самодельном изготовлении твердотопливного котла. По внутреннему устройству, модель напоминает обычную дровяную печь.

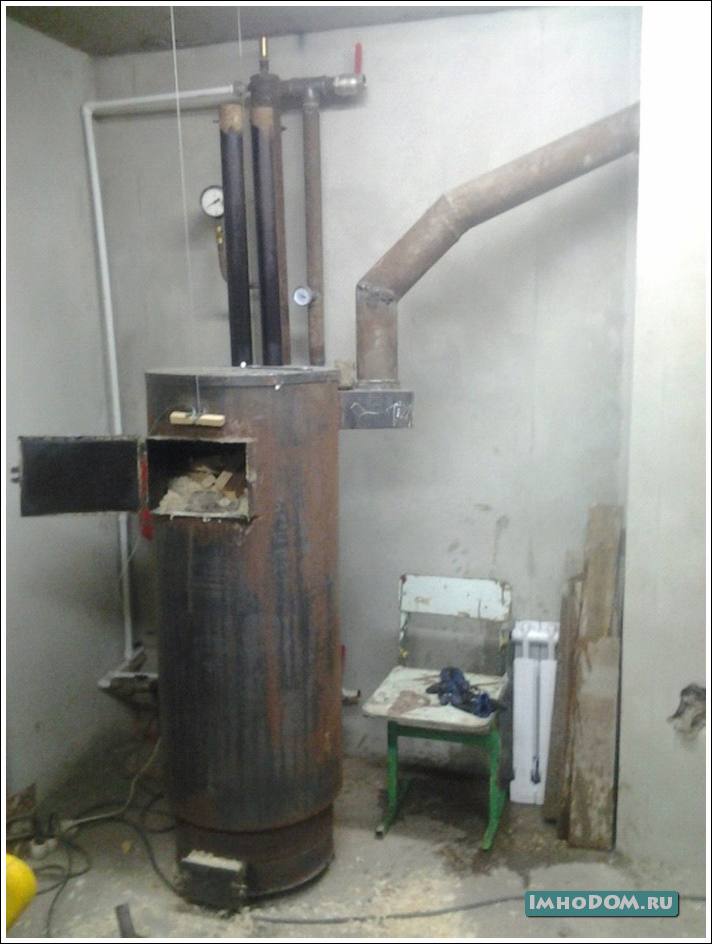

Самодельный твердотопливный отопительный котел с водяным контуром, использующий боковую загрузку, имеет следующие особенности:

  • Вместительная топочная камера – объем топки рассчитывают таким образом, чтобы обеспечить работу котла от одной закладки, в течение 4 часов.
  • Топочная камера должна отделяться от зольного ящика, решеткой. В котлах, для сжигания угля, используются металлические или чугунные колосники. Дверка зольного ящика используется для регулировки интенсивности горения. Открытием и закрытием изменяются параметры тяги.
  • Система дымоотведения – в зависимости от используемого принципа горения, изготавливается прямой или ломаный дымоходный канал.

Котлы с боковой загрузкой и горизонтальной топкой, имеют простую конструкцию, наиболее подходящую для самостоятельного производства.

Определяем тип горения топлива

Длительность горения топлива в самодельном твердотопливном котле, зависит от выбранной конструкции агрегата. Принято различать два основных используемых принципа работы:

  1. Классическое горение.
  2. Длительное горение.


При наличии необходимых инженерных навыков, возможно изготовить агрегат, способный проработать от одной закладки в течение нескольких суток.

Обычное классическое горение

Изготовление котла на твердом топливе с классическим горением своими руками, отличается простотой. Конструкция напоминает ту, что используется в дровяных печах и состоит из следующих частей:

  1. Топочная камера.
  2. Зольник.
  3. Система дымоотведения.
  4. Теплообменник.

В котлах, в качестве водяного контура, зачастую используется обычный змеевик. Особенностями внутреннего устройства классических твердотопливных котлов является:

  • Скорость сгорания – от одной закладки, котел продолжает работать максимум 4 часа.
  • КПД – классические модели малоэффективны. При работе, практически четвертая часть получаемого тепла, попросту уходит в дымоходную трубу.
  • Тип топлива – классические котлы способны использовать любой вид твердого топлива: уголь, дрова, брикеты и т. п. Допускается сжигание дров с повышенной влажностью.


Затраты на изготовление классического твердотопливного котла меньше, чем на производство пиролизной модели, практически вдвое.

Длительное горение с пиролизом

Сделать своими руками твердотопливный котел длительного горения возможно, но, для этого потребуется провести грамотные теплотехнические расчеты и подобрать подходящий чертеж. Процесс пиролиза невозможен без двух составляющих:

  1. Высокой температуры горения.
  2. Ограниченного притока воздуха.


Чтобы обеспечить необходимые условия, устанавливается механический регулятор горения, а также, обкладывают камеру сгорания, шамотным кирпичом, для уменьшения теплопотерь. Подробные рекомендации относительно изготовления, находятся в статье «Изготовление пиролизного котла своими руками», расположенной на сайте.

КПД заводского котла длительного горения с пиролизом, достигает 92%. При самостоятельном производстве, коэффициент полезного действия несколько ниже, 86-88%.

Из какого металла лучше сделать котел

От выбора металла, зависит время эксплуатации котла. При производстве в заводских условиях, существуют строгие требования, относительно типа используемого материала для каждой части котла. Строгие требования предъявляются к составу металла, толщине стали и другим характеристикам.

Подобным нормам, должен соответствовать и материал, используемый при самостоятельном изготовлении агрегата. При выборе учитывают эксплуатационные особенности, термическое и механическое воздействие и многие другие аспекты. Для производства котла применяют сталь и чугун.

Чугун

Чугун имеет хорошие теплотехнические характеристики: устойчив к перегреву и выгоранию, долгое время сохраняет тепло. Срок эксплуатации котла, изготовленного из данного металла, составляет не менее 25 лет. Недостатком чугуна является подверженность к гидравлическим и механическим ударам, растрескивание нагретой поверхности при резком охлаждении.

Изготовление котла из чугуна в домашних условиях, невозможно. Теплообменник и другие части котла, производятся литьевым методом в плавильнях. Создать подобные условия и изготовить чугунные детали, нереально.

При изготовлении твердотопливного котла своими руками, можно использовать уже готовые элементы конструкции, изготовленные из чугуна: дверцы, колосники и т. д.

Сталь

В отличие от чугуна, сталь хорошо поддается обработке. Для производства, применяется металл, раскатанный в листы. Марки используемой стали, в зависимости от изготавливаемого узла:

  • Топочная камера – обычная сталь не способна выдержать прямое воздействие огня и высокой температуры. Применение металла с низким содержанием углерода, приводит к быстрому прогоранию стенок.
    На заводском производстве, для изготовления топки, используют сталь с добавлением молибдена или хрома. Толщина листа не менее 5 мм. Этого же правила придерживаются и при самостоятельном изготовлении.
  • Теплообменник – прямого воздействия пламени на металл не оказывается, поэтому, для производства допускается углеродистая сталь, толщиной 3 мм. Для обеспечения необходимой жесткости через 10-15 см привариваются металлические ребра, придающие конструкции прочность.


Сталь удобна в обработке, но имеет недостатки, связанные с эксплуатацией:

  • Предельная нагрузка давления в системе отопления – при увеличении нагрузки свыше 2 мБар, стенки теплообменника выгибаются, со временем теряют прочность.
  • Срок эксплуатации стальной топки, не больше 10-15 лет.

В виду сложности обработки чугуна, при самостоятельном изготовлении котла, применяется исключительно жаропрочная толстостенная сталь.

Тип теплообменника самодельного котла

От того, как сконструирован теплообменник, зависит КПД и остальные теплотехнические характеристики котла: время прогревания помещения, возможность работы в режиме пиролиза и т. п. Устройство рассчитывается для максимальной аккумуляции вырабатываемого тепла с наименьшими теплопотерями и передачи энергии теплоносителю.

В котлах используется две базовых конструкции теплообменника, отличающихся показателями энергоэффективности. Традиционно, это «водяная рубашка» и змеевик.

Внешняя водяная рубашка

Если необходимо увеличить КПД, уменьшить вероятность перегрева теплоносителя, за счет более равномерного прогрева, используется теплообменник в виде водяной рубашки.

Принцип «рубашки» основан на том, что жидкая среда, буквально окружает всю топочную камеру. Независимо от интенсивности горения и степени горения огня, осуществляется нагрев теплоносителя. В моделях длительного горения пиролизного типа, теплообменник дополнительно окружает ломаный дымовой канал, что увеличивает КПД, приблизительно на 5%.

У данной конструкции есть свои недостатки:

  1. Ограничения по давлению в системе отопления.
  2. Большие затраты, связанные с ремонтом и обслуживанием.


При изготовлении в домашних условиях, теплообменник «водяная рубашка», требует больших материальных затрат и высокого качества проведения сварных работ. Некачественные сварочные швы, дадут течь уже через несколько недель эксплуатации и приведут к остановке агрегата.

Встроенный змеевик

В классических моделях котлов, в виде теплообменника, чаще всего используют обычную изогнутую трубку – змеевик. Нагрев осуществляется проточным способом. Теплоэффективность встроенного змеевика меньше чем у водяной рубашки.

Данное решение имеет следующие особенности:

  • На эффективность нагрева влияет интенсивность горения.
  • Использование змеевика, требует тщательного контроля над температурой нагрева теплоносителя. При перегреве происходит нарушение герметизации змеевика.
  • Змеевик можно установить в любую модель, независимо от размеров самодельного котла.
  • Второй змеевик, может использоваться для нагрева горячей воды.


Установка встроенного змеевика требует меньших материальных затрат. Водяной контур данного типа, проще в обслуживании, но имеет меньшую теплоэффективность.

Из чего лучше сделать колосники

В стальных котлах, традиционно используются металлические колосники. Сталь не лучшим образом реагирует на чрезмерный нагрев. Поэтому, после нескольких лет эксплуатации, решетку приходится менять. При усовершенствовании твердотопливного котла, стальные колосники часто заменяют на чугунные.

Преимуществ у данного решения несколько:

  • Чугун устойчив к выгоранию и деформации – температура плавления не менее 1500°С, что невозможно достичь в бытовых условиях. Чугунные колосники проработают практически без деформации 20-25 лет.
  • Применение угля, приводит к усиленному сажеобразованию, что в сочетании с влагой, оставшейся в топливе, образовывает конденсат – сильную кислоту, разъедающую металл. Чугун устойчив к воздействию кислот, чего нельзя сказать о стали.


{banner_downtext}
Колосники из чугуна, несколько увеличивают общий вес котла, что необходимо учитывать при выборе материала.

Материалы для внешней теплоизоляции котла

При сжигании твердого топлива, рабочая температура нагрева, достигает 550°С, у пиролизных агрегатов, превышает 600°С. Теплоизоляция котла, служит для обеспечения безопасности эксплуатации и снижения теплопотерь к минимуму.

При проведении изоляционных работ используют следующие материалы:

  • Первичная теплоизоляция – рекомендуется обложить топочную камеру шамотным кирпичом.
  • Вторичная изоляция – стенки и дно котла, обкладываются базальтовым негорючим теплоизоляционным материалом. Толщина плиты, варьируется от 4 до 8 см, в зависимости от мощности агрегата.

Базальтовый утеплитель способен выдерживать нагрев, до 1200°С. Большинство производителей твердотопливного оборудования, использует именно такую изоляцию в конструкции котла.

Правильная краска для покраски корпуса котла

Окрашивание корпуса выполняется порошковыми термостойкими красками. Главными требованиями, предъявляемыми к ЛКМ, являются:

  1. Устойчивость к механическим повреждениям.
  2. Стойкость к термическому воздействию.
  3. Отсутствие шелушения, спустя несколько лет эксплуатации.
  4. Хорошая адгезия.


Современные лакокрасочные материалы, способны выдерживать прямое воздействие огня без потери защитных свойств. При выборе, ориентируются на порошковые краски, прямо предназначенные для окрашивания котлов.

Изготовление твердотопливного котла требует тщательного планирования и теплотехнических расчетов, использования грамотных чертежей, а также, правильного подбора комплектующих и расходных материалов. При соблюдении рекомендаций, у котла, изготовленного своими руками, будут хорошие теплотехнические характеристики и параметры.

рейтинг 2019-2020 года, технические характеристики

Котел отопления длительного горения предназначается для обогрева жилых помещений в долгого времени без добавления горючего, а также получения горячей воды для нужд жильцов.

Большая часть подобных устройств способна функционировать на однократной закладке твердого топлива около 12 часов.

Отдельные модели могут поддерживать тепло до нескольких суток.

Выбор подобной техники огромен, важно уметь отличить эффективный котел высокого качества от менее функциональных устройств.

Содержание статьи

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

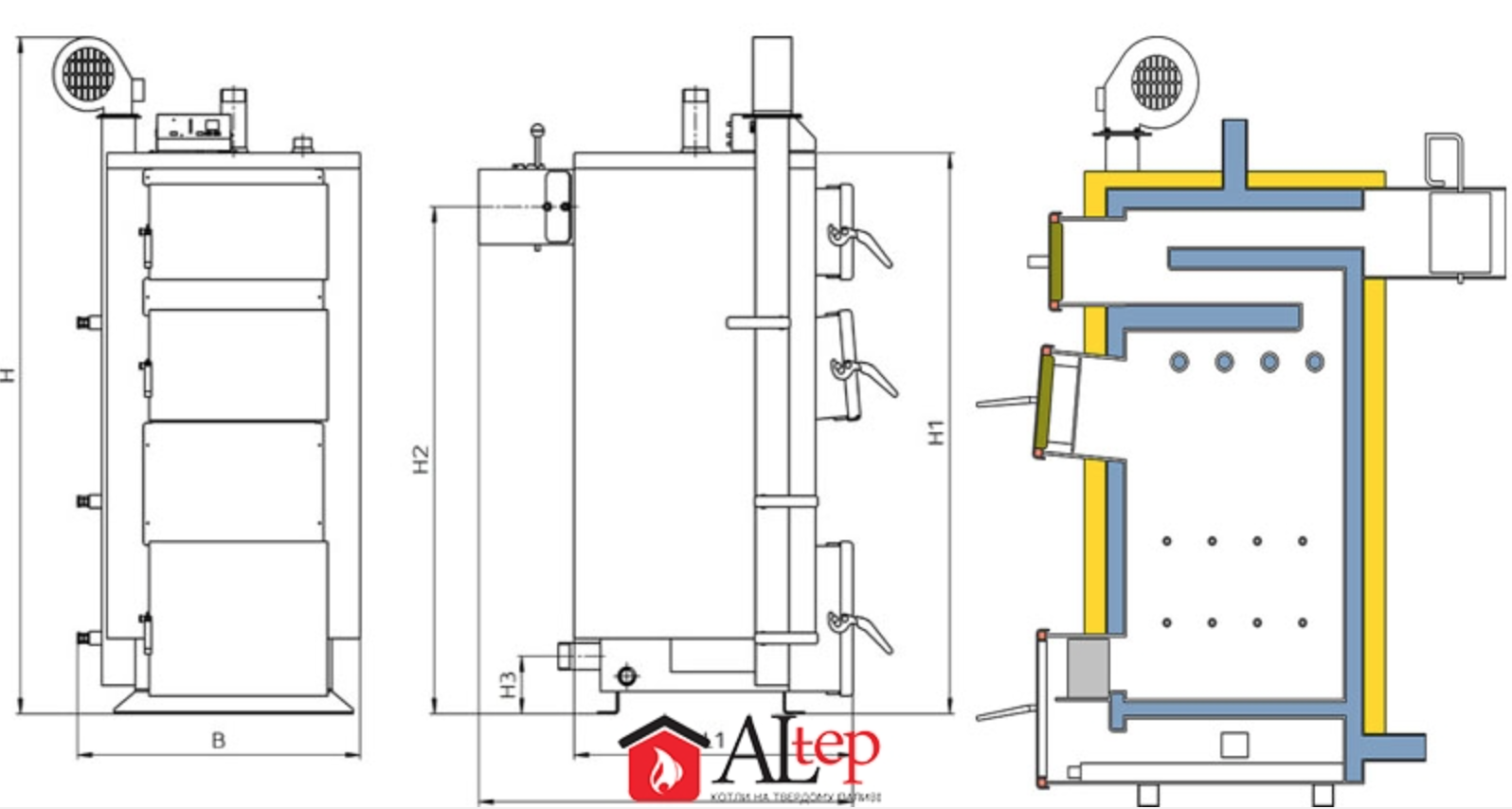

Конструкция модели с двумя контурами включает в себя следующие элементы:

  1. Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
  2. Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
  3. Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
  4. Зольник. Аккумулирует твердые отходы, образующиеся при горении.
  5. Дымоход — удаляет продукты горения за пределы помещения.
  6. «Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
  7. Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Достоинства и недостатки

Достоинства:

  • высокий уровень экологической безопасности;
  • повышенные возможности теплоотдачи, который составляют до 90 процентов произведённой тепловой энергии;
  • оборудование легко монтировать и обслуживать;
  • для растопки можно применять различные виды твердого топлива, в том числе и недорогие;
  • устройство возможно использовать как для отопления, так и для горячего водоснабжения;
  • компактные размеры котла;
  • нет необходимости в постоянной и частой загрузке сырья для поддержания горения;
  • оборудование может работать в автономном режиме без постоянного присутствия человека.

Недостатки:

  • сырье, используемое для растопки в котлов длительного горения, должно соответствовать определенным требованиям качества и влажности;
  • важно неукоснительное следование правилам техники безопасности на любой стадии работ, будь то транспортировка и хранение горючего, его сжигание, утилизация отходов работы котла;
  • значительный уровень трудозатрат при загрузке сырья в неавтоматизированных котлах;
  • высокий уровень стоимости подобного агрегата в сравнении с обычными котлами;
  • автоматизированное оборудование зависит от постоянного доступа к электросети;
  • для хранения растопочных материалов нужно иметь достаточную свободную площадь.

Как выбрать и на что обратить внимание?

Важнейшими показателями при выборе твердотопливных котлов длительного горения с встроенным водяным контуром являются:

  1. Доступность необходимого топлива.
  2. Уровень мощности прибора — зависит от площади обогреваемых помещений и требуемого температурного режима теплоносителя.
  3. Тип тяги, создаваемой внутри топочной камеры. Может быть принудительно или естественной. Данный параметр влияет на возможность размещения в конкретном помещении и уровень производительности котла.
  4. Коэффициент полезного действия. Будет зависеть от типа используемого горючего, особенностей конструкции и используемого дополнительно оборудования (наличие или отсутствие вытяжки, автоматизации подачи топлива и т.п.).
  5. Материал теплообменника — обычно это чугун или сталь — влияет на показатели надежности устройства и характеристики теплотехники.
  6. Тип расположения водяной рубашки — важен для того, чтобы верно определить место установки котла с точки зрения правил пожарной безопасности.
  7. Вес агрегата — является важным фактором для опредения основания, где будет располагаться котел. Оно должно быть достаточно прочным и не подлежать деформации.
  8. Метод загрузки горючего и габариты камеры сгорания важны для определения цикла использования агрегата и возможности настройки его автоматизированного обслуживания.
  9. Конструктивные особенности зольника и его доступность будут влиять на удобство выполнения работ по обслуживанию и профилактике котла.
  10. Уровень стоимости — зависит от сочетания перечисленных выше факторов и репутации марки изготовителя оборудования.

Популярные фирмы-производители

Теплотехническое оборудование всегда пользуется высоким спросом, из-за чего производством подобных агрегатов занимается большинство технически развитых мировых стран.

Из зарубежных производителей наиболее известны следующие марки:

  • Stropuva — производит котлы длительного горения, функционирующие на твердом топливе, дымоходы и системы нагрева воды, а также запорно-регулирующую арматуру (Литва).
  • Buderus — германский специалист в области техники для отопления.
  • WATTEK — чешская компания, занимающаяся решением широкого круга вопросов — проектированием, производством, монтажом и обслуживанием теплотехники.
  • ACV — бельгийский производитель оборудования для отопления и ГВС бытового и промышленного назначения.
  • Wirbel — компания из Австрии, производящая различные типы котлов отопления, как твердотопливных, так и электрических.

Среди российских компаний, производящих котлы длительного горения среди пользователей популярны следующие производители:

  • НМК, полное наименование — Новосибирская металлообрабатывающая компания, занимается производством различной продукции, включая твердотопливные котлы серии «Магнум».
  • ZOTA. Производство находится в Красноярске и обеспечивает выпуск оборудования для сантехники, теплотехнических агрегатов, в том числе и различных типов котлов.
  • ООО ТК «ТеплоГарант» — компания из Костромы, производящая котлы бытового и промышленного назначения и различные комплектующие части для них.

Рейтинг ТОП-9 лучших моделей

В этом рейтинге мы собрали для вас лучшие модели по цене, качеству и надежности.

Лучшие твердотопливные котлы длительного горения с водяным контуром

Stropuva Mini S8 8 кВт

Котел отопления, работающий на твердом топливе. способен обогреть помещение жилого или производственного назначения, площадью до 80 м2.

Он эффективен и полностью готов к интенсивным условиям эксплуатации, включая круглогодичное использование. Отдельное достоинство — независимость от электроэнергии. Котел может работать с разными типами твердого топлива — уголь, дрова, пеллеты.

Отличается компактными размерами. Загрузка топлива упрощается вертикальным расположением дверцы топки. Зольник сконструирован так, что уборку можно производить всего пару раз в месяц.

Особая технология горения, используемая в данной модели, позволяет обеспечить продолжительное горение топлива с высокой эффективностью.

Одна закладка сырья обеспечит вас теплом как минимум на сутки. Длительность горения пеллет составляет до 48 часов, в зависимости от внешних условия и качества топлива.

Характеристики:

  • мощность — 8 кВт;
  • отапливаемая площадь — до 80м2;
  • назначение — отопление;
  • объем котла — 40л;
  • тип камеры сгорания — открытый;
  • вес — 145кг;
  • габариты — 55,5*136,5×55,5 см.

Достоинства:

  • высокий КПД — до 90%;
  • безопасность;
  • надежная конструкция;
  • встроенный термометр.

Недостатки:

  • значительный вес;
  • дверцу трудно отмывать из-за шершавого покрытия.

ZOTA Тополь-22ВК 22 кВт

В данной модели удачно изменена конфигурация теплообменника и использованы водонаполненные колосники. Корпус устройства надежно теплоизолирован.

Имеет 2 топочные камеры, благодаря чему возможна как горизонтальная, так и вертикальная загрузка топлива. Дверцы камер надежно запираются.

Котел сочетает относительно бюджетную стоимость с высоким КПД устройства.

Имеется отдельная дверца, позволяющая удалять золу даже во время работы прибора. Одна загрузка топлива обеспечит вас теплом на 10-12 часов.

Дополнительно можно установить внешний пульт управления для блокировки ТЭНа, автоматизировать процесс горения.

Характеристики:

  • мощность — 22 кВт;
  • КПД — 70%;
  • энергонезависимый;
  • отапливаемая площадь — до 200м2;
  • назначение — отопление;
  • вес — 128кг;
  • габариты — 90,5*47*87 см.

Достоинства:

  • может обогреть значительную площадь;
  • прост в управлении и уходе;
  • вертикальная и горизонтальная загрузка.

Недостатки:

  • невысокий КПД.

ZOTA Тополь-16ВК 16 кВт

Еще один представитель линейки котлов с водонаполненным колосником, гарантирующим увеличение теплоотдачи устройства.

Его труба имеет треугольную форму, что исключает засоры и повышает срок службы. Котел может потреблять в качестве топлива пеллеты, дрова или каменный уголь.

Котел удобно эксплуатировать, благодаря значительным размерам топки и двум способам закладки топлива — уголь удобно загружать сверху, а дрова — в шуровочную дверцу.

Невысокая стоимость выгодно сочетается с эффективностью отопления помещений.

Характеристики:

  • мощность — 16 кВт;
  • КПД — 70%;
  • отапливаемая площадь — до 160м2;
  • назначение — отопление;
  • вес — 108кг;
  • габариты — 80,5*44*87 см.

Достоинства:

  • доступная цена в своем сегменте;
  • эффективность;
  • удобство использования и чистки.

Недостатки:

  • небольшой КПД.

ZOTA Тополь-32ВК 32 кВт

Котел, функционирующий на различных видах твердого топлива имеет высокий уровень производительности, что позволяет сделать отопительную систему дома качественной и стабильной.

Оборудование считается очень практичным, поскольку возможен его перевод на потребление природного газа.

Корпус оборудования имеет хорошую теплоизоляцию, позволяющую установить его в любом удобном месте.

КПД прибора достаточно высокий, учитывая низкую цену среди аналогов. Однократная загрузка топлива позволяет поддерживать тепло в отопительной системе до 12 часов.

Характеристики:

  • мощность — 32 кВт;
  • КПД — 70%;
  • энергонезависимый;
  • отапливаемая площадь — до 320м2;
  • назначение — отопление;
  • вес — 143кг;
  • габариты — 87*44*100,5 см.

Достоинства:

  • универсальность;
  • удобство управления и очистки;
  • точная регулировка температурного режима.

Stropuva S30 30 кВт

Твердотопливный отопительный котел для установки в жилых и коммерческих помещениях. Экономически эффективен, готов к сезонной или круглогодичной эксплуатации.

Не зависит от электричества, может работать на разных типах твердого топлива, имеет высокий КПД.

Компактен и не требует отдельного промещения для установки, имеет сертификат экологической безопасности. Продолжительность горения дров — до 30 часов, пеллетов — до 2х суток. Не требуется электропитание.

Характеристики:

  • мощность — 30 кВт;
  • КПД — 85%;
  • отапливаемая площадь — до 300м2;
  • назначение — отопление;
  • вес — 143кг;
  • габариты — 87*44*100,5 см.

Достоинства:

  • высокий КПД;
  • безопасность;
  • качество и длительный срок службы.

Stropuva S40 40 кВт

Твердотопливный котел длительного горения с одним контуром для обеспечения отопления помещений, площадью до 400 м2. топливом могут служить дрова или древесные брикеты.

Имеет камеру сгорания открытого типа, устанавливается напольно.

Характеристики:

  • мощность — 40 кВт;
  • КПД — 85%;
  • отапливаемая площадь — до 400м2;
  • назначение — отопление;
  • вес — 143кг;
  • габариты — 87*44*100,5 см.

Достоинства:

  • надежность;
  • привлекательный дизайн;
  • простота обслуживания.

Недостатки:

  • высокая стоимость.

ТЕПЛОВЪ Универсалъ TA-40 40 кВт

Водонагревательный и отопительный котел длительного горения, может отапливать помещения жилого и промышленного назначения и обеспечивать их горячей водой.

Подходящее топливо — в брикетах, древесина и уголь.

Можно выбрать автоматизированный или энергонезависимый вариант устройства.

В пером случае вы получите надежную защиту от перегрева, замерзания жидкости в системе, возможность настройки уровня температуры для дневного и ночного режима.

Характеристики:

  • мощность — 40 кВт;
  • КПД — 82%;
  • отапливаемая площадь — до 400м2;
  • назначение — отопление и ГВС;
  • вес — 390кг;
  • габариты — 147*48*77 см.

Достоинства:

  • универсальность топлива;
  • отопление и горячая вода;
  • возможность автоматизации.

Недостатки:

  • большие габариты и значительный вес установки.

SAS UWT 14 14 кВт

Твердотопливный котел изготовлен из стали и утеплен минеральной ватой для уменьшения теплопотерь. Может устанавливаться в составе систем закрытого или открытого типа.

Оснащен автоматической системой управления.

Есть возможность подключения бойлера ГВС.

Предпочтительное топливо — каменный уголь, но возможна и растопка дровами.

Характеристики:

  • мощность — 14 кВт;
  • КПД — 83,5%;
  • отапливаемая площадь — до 120м2;
  • назначение — отопление;
  • вес — 310кг;
  • габариты — 54*141*101 см.

Достоинства:

  • автоматизация процесса;
  • высокий уровень КПД;
  • надежность и высокое качество сборки.

Недостатки:

  • высокая стоимость.

ТРАЯН ТПГ-15 15 кВт

Котел оснащен одним контуром и предназначается для использования в составе системы центрального отопления с принудительной или естественной циркуляцией.

Возможно подключение бойлера ГВС.

От аналогов агрегат отличается низкой ценой при созранении высоких характеристик.

Топливом могут служить дрова, торфяные или топливные брикеты.

Характеристики:

  • мощность — 15 кВт;
  • КПД — 82%;
  • отапливаемая площадь — до 130м2;
  • назначение — отопление;
  • вес — 270кг;
  • габариты — 72*73*160 см.

Полезное видео

Из видео вы узнаете как выбрать твердотопливный котел:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как сделать дровяной котел отопления своими руками

Автор Евгений Апрелев На чтение 6 мин. Просмотров 1.1k.

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

[contents]

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

плюсы и минусы установки в частном доме

Содержание
  1. Дрова как вид топлива
  2. Устройство котла водяного отопления
  3. Преимущества и недостатки отопления дровами
Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т. к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность. Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Устройство котла водяного отопления

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

  • Загрузочная камера

    Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.

  • Зольник

    Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.

  • Колосник

    Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.

  • Теплообменник

    Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.

  • Дымоход

    В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

  • Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
  • Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
  • Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
  • Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.
Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

  • Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
  • Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
  • Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
  • Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении. Дровяные котлы в их традиционном виде подходят лишь для отопления небольших домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

Дровяные котлы длительного горения с водяным контуром

Котел отопительный твердотопливный

Голубое топливо пока еще не всем доступно. Часто бывает так, что за городом нет подводки газовой магистрали, поэтому встает вопрос о поиске альтернативных источников обогрева. Электричество — дорогой вид топлива. Самыми доступными и востребованными остаются обычные деревянные поленья, поэтому отопительное оборудование, рассчитанное на такой вид топлива, сегодня по-прежнему актуально. Для обогрева загородного дома проще всего использовать дровяные котлы длительного горения, имеющие водяной контур.

Выбирая ту или иную готовую модель, важно учитывать несколько серьезных моментов:

  • Во-первых, нужно обращать внимание на принцип работы дровяных печей, имеющих водяной контур.
  • Во-вторых, стоит принять во внимание наличие дополнительного оборудования, которое может быть использовано для увеличения производительности установки.
  • В-третьих, нелишним будет учесть, какими положительными и отрицательными характеристиками обладают котлы длительного горения, оснащенные водяным контуром.

Ответив на все три вопроса, можно определиться, стоит ли выбирать подобный вариант, надежен ли он будет в условиях суровых зим, или все же отдать предпочтение оборудованию, работающему на электричестве или угле.

Особенности топок

Котлы длительного горения по конструктивным особенностям делятся на две большие группы:

  1. Котлы с одной топкой, оснащенной нижним дутьем.
  2. Пиролизные котлы, у которых камера сгорания имеет две части и работает с двумя вариантами дутья — нижним и верхним.

Как работают обычные котлы с одной топкой

Обычные котлы на дровах устроены довольно просто. У них есть топочная камера, теплообменник и водяной контур. От кирпичной печи описываемое устройство отличается только наличием змеевика, при помощи которого нагревается жидкость.

Работа оборудования осуществляется следующим образом:

Модель Isberg K
  1. Как правило, котел длительного горения, работающий на дровах, присоединяется к системе существующего отопления.
  2. В специальную камеру закладываются дрова, которые, прогорая, выделяют тепло.
  3. Теплообменник аккумулирует его, а потом нагревает теплоноситель, проходящий через змеевик.
  4. Физические процессы заставляют горячую жидкость циркулировать, поэтому горячий теплоноситель поступает в батареи, а в котел возвращается холодная вода.

Обратите внимание! Сегодня котлы длительного горения, имеющие водяной контур и работающие на дровах, можно доукомплектовывать вторым контуром или подключать к ним дополнительно бойлер. В этом случае эффективность работы системы увеличивается в разы, и появляется возможность использовать горячую воду для технических нужд.

Чем еще можно дополнить уже имеющуюся комплектацию?

Циркуляцию воды в системе обеспечивают физические законы. Нагреваясь, любое вещество расширяется и передвигается вверх, а после того как оно остывает, происходит обратный процесс. Именно поэтому возможна естественная циркуляция. Готовые модели дровяных котлов рассчитаны на нагрев определенного объема воды, и при выборе оборудования необходимо учитывать этот критерий.

Модель Thermo Vesta

Иногда специалисты для увеличения КПД установки советуют монтировать циркуляционные насосы. Практика показала, что их применение увеличивает производительность котла примерно в 2 раза. Но их установка делает дровяные котлы длительного горения энергозависимыми. Чтобы во время отключения электричества подобное оборудование работало, целесообразно вместе с циркуляционным насосом сразу устанавливать байпас. Это переключатель, который позволит при отсутствии электричества перевести принудительную циркуляцию теплоносителя на естественную.

Если необходимо обеспечить и отопление дома, и подачу горячей воды в кухню и ванную комнату, специалисты рекомендуют приобретать традиционные дровяные котлы длительного горения, в корпус которых уже встроен котел водонагревательного оборудования. Такая модель будет стоить намного дороже обычной комплектации, зато она позволит разом решить все проблемы, связанные с созданием комфортного микроклимата.

Еще один важный момент! Выбирая отопительное оборудование, обращайте внимание на такое, которое позволит нагревать воду для бытовых нужд без подачи теплоносителя в батареи. Эта особенность даст возможность использовать установку летом. Обычно подобные варианты в своей комплектации имеют электрические тэны. Гибридные модели многофункциональны. Когда работает тэн, установка длительного горения простаивает.

Пиролизные котлы

Схема устройства

Если обогрев дома осуществляется с помощью дров, приходится решать острую проблему выбора — приобретать традиционный или пиролизный котел с водяным контуром. От обычных установок второй вариант отличается тем, что в нем твердое топливо и продукты горения сгорают раздельно. Любой пиролизный котел имеет топку, состоящую из двух отделов. В первый загружаются дрова. Зимой они, как правило, сырые, поэтому при горении образуется водяной пар. Чтобы он не мешал горению, используется вторая камера. В нее перемещаются горячие газы, и там они ликвидируют лишнюю влагу под действием струи вторичного воздуха. Это так называемый метод двойного дутья.

Две камеры разделяет лишь колосник, на котором лежат дрова. Первичный поддув проходит сквозь них снизу вверх. Поэтому главное отличие, которое имеет пиролизный котел от традиционной установки — это наличие двух разновидностей дутья. Работу такой конструкции обеспечивает принудительная тяга, формируемая при помощи дымососа.

Работает такая установка довольно просто:

Вид пиролизного котла
  • Дрова выкладываются на колосник.
  • После их розжига дверцу необходимо закрыть, после чего запускается работа дымососа.
  • Внутри топки формируется высокая температура, приводящая к образованию древесного и угарного газа, а также таких летучих элементов, как водород и азот.
  • Все эти вещества поступают во вторую топку.
  • Там к ним примешивается вторичный воздух, в котором все газы сгорают. Тепло, образующееся при этом, снова спускается в первую топку.

Таким образом постоянно поддерживается высокая температура, обеспечивающая процесс пиролиза. Он создает тепло, которое можно использовать для нагрева любого теплоносителя.

Преимущества и недостатки пиролизных котлов

Определяясь в выборе между двумя вариантами, важно учитывать преимущества и недостатки каждой разновидности котла.

Перечислим основные из них:

Модель Гейзер Т-20
  1. Двойная подача воздуха, которой отличается пиролизный котел, позволяет увеличить срок прогорания одной закладки дров до 12 часов. Закладка дров в традиционных котлах длительного горения сгорает в течение 3–4 часов. Поэтому и дров уходит больше, и загружать печку приходится чаще.
  2. Процесс пиролиза обеспечивает полное сгорание топлива. В результате образуется меньше золы. Поэтому проще ухаживать за печкой, так как приходится реже выгребать золу и чистить газоходы.
  3. В пиролизных котлах двухступенчатое сжигание снижает избыток воздуха в топках, что повышает КПД печи и ее экономичность.
  4. Наличие двух топок позволяет контролировать и при необходимости регулировать процесс горения. Благодаря этому обстоятельству подобные установки можно автоматизировать, как работу газового отопительного оборудования. Сделать это, используя традиционный котел, работающий на дровах, невозможно.
  5. В пиролизные котлы можно закладывать крупные поленья. Отсюда отпадает необходимость тратить много времени и сил на то, чтобы наколоть дрова.

Так что можно смело утверждать, что пиролизные котлы длительного горения, оснащенные водяным контуром и работающие на дровах, экономнее аналогичных традиционных установок.

Существующие недостатки

Справедливости ради необходимо упомянуть и о недостатках описываемого оборудования:

Принцип работы
  • Пиролизные котлы с водяным контуром стоят в 2 раза дороже традиционных аналогов.
  • Работать без дымососа они не могут, поэтому подобный вариант энергозависим. В моменты отключения света отопительное оборудование работать не будет. И это необходимо учитывать там, где подобные проблемы встречаются очень часто.
  • Покупая пиролизные котлы, внимательно изучайте отзывы о производителе. Замечено, что отдельные установки демонстрируют несоответствие заявленной мощности. Во время эксплуатации при закладке в 40% случаев процесс пиролиза малоэффективен.
  • При использовании описываемых установок в половину мощности образуется деготь, который забивает газоходы.
  • Для полноценного функционирования пиролизного котла с водяным контуром, работающего на дровах, необходим подмес горячей воды к той, что идет обратно в котел. Если температура обратки будет меньше 60 градусов, в газовом тракте образуется конденсат, который станет причиной развития низкотемпературной коррозии.

Заключение

Котельная в доме

Для работы традиционных и пиролизных котлов используются дрова — самый дешевый на сегодня вид топлива. Подобное оборудование остается актуальным там, где подача голубого топлива не налажена. По сравнению с другими видами отопительного оборудования котлы длительного горения могут быть снабжены водяным контуром, который позволит обеспечить эффективное отопление любого помещения.

Нагрев теплоносителя происходит очень быстро, а обслуживать котлы не так уж сложно. Для их установки не требуется собирать различные разрешительные документы и справки. Единственное условие монтажа — наличие вентиляции и исправного дымохода.

Пиролизные котлы эффективнее традиционных установок, но не стоит преувеличивать их достоинства. Недостатков у них тоже немало. Поэтому при окончательном выборе нужно все взвесить и решить, что принципиально важно для работы отопительной системы в конкретном случае.

Выбираем дровяной котел длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет.Нужно проанализировать, какой размер дров будет Роман. Если использовать короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях


Важный параметр - электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже показатели котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях - все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении.Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен установить не меньше 30 сантиметров.

Самый дешевый вариант - это простой котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа.Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зоне горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющей две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S


1 - блок управления котлом;
2 - трубчатая водяная рубашка;
3 - объемная камера сгорания;
4 - подача первичного воздуха в котел;
5 - подача вторичного воздуха в камеру;
6 - заслонка первичного воздуха;
7 - заслонка вторичного воздуха;
8 - камера сгорания газов из карбид кремния;
9 - шамотный кирпич;
10 - прочистная дверца.

Некоторые модели имеют систему искусственного охлаждения воздуха, создающую искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую ​​температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода.Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер.Смотрим фото ниже.

Пиролизный котел «Куппер» «Теплодар»


Этапы функционирования пиролизного котла:

- дрова загружаются на решетку и поджигаются;
- дверцы герметично закрываются;
- открывается заслонка подачи воздуха;
- процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
- в топочной камере такое количество воздуха, которое позволяет медленно гореть.

Кислорода меньше обычного, поэтому образует газ СО, а не СО2.Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в камеру, где утилизируется дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычный. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которого циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут требовать теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат - бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива.Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения часов такую ​​работу через 8 - 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют нашу среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон


Подключение, параллельно с дровяным, электрическим или газовым котла

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое.Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает оборудование и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

Самый главный плюс такого отопления в том, что котел длительного горения на дровах с водяным контуром недорогое в эксплуатации, удобное и выгодное оборудование для любого загородного дома, коттеджа, здания в несколько этажей.Срок окупаемости оборудования несколько лет, а работать оно будет долго и надежно, используя самое дешевое топливо. Смотрим видео.

Читайте также:

Котлы длительного горения с водяным контуром своими руками

Котлы длительного горения с водяным контуром - распространённое решение вопроса отопления и горячего водоснабжения, особенно в регионах, удаленных от газовых магистралей. Топливо, используемое для работы, достаточно разнообразно (дрова, уголь, пеллеты, опилки и другое), всегда можно подобрать удобную и поэтому экономичную модель.

Виды котлов длительного горения

Если котел с водяным контуром обладает сложными конструкционными особенностями, лучше приобрести готовый. Простые конструкции котлов для дома некоторые мастера собирают сами.

Котлы длительного горения для частного дома бывают разных форм и размеров, с водяным контуром или без, но в целом ихят на две:

  1. Пиролизные. В данном режиме печи топливо сгорает в нескольких этапах: в первой камере при высокой температуре и с низким содержанием кислорода, при этом достигаются горючие газы, которые дожигаются во второй камере при обильном поступлении воздуха. КПД у некоторых моделей таких печей достигает 98% . Изготовить своими руками пиролизный котел с водяной рубашкой очень трудно, поэтому чаще собирают более простые варианты.
  2. Классические. В таком котле топливо сгорает в обычном режиме, время горения увеличивается за счет объемной камеры сгорания, наличия теплообменника в виде нескольких водяных контуров. Самодельный классический котел по принципу работы идентичен печи, но за счет герметичности является совершенной конструкцией, уровень КПД около 75% .Чертежи классических печей длительного сжигания топлива по способу горения делят на:
  • Модели с нижним горением, где подача воздуха контролирует мощность теплоотдачи и скорость горения топлива.
  • Модели верхнего горения (более продуктивные), в них топливо горит равномерно и уровень КПД выше.

Классический котел с водяным контуром из подручных средств

Подготовительный этап создания печи длительного горения включает инструкции проекта, создание чертежей и проведение расчетов мощности конструкции.Чем больше тепла необходимо для дома, тем больше должен быть объем топки, теплообменника.

Корпус из стали цилиндрической формы из трубы большого диаметра или листовой толщиной 3-5 мм толщиной . Водяной контур в промежутке между внешними и внутренними слоями стали по всей стенке котла, дополнительно в верхней части конструкции. С помощью их изготовления увеличивают площадь теплообменника и форму воды, соединяют противоположные стенки котла и круглой трубы небольшого диаметра.Наличие регистров положительно сказывается на КПД конструкции.

В конструкции с нижним горением устанавливается две дверки: верхняя - для загрузки топлива, и нижняя - для розжига и удаления золы . Под топливником необходимо своими руками с помощью болгарки подготовить отверстие для колосниковой решетки и поддувальной камеры. С помощью поддувального отверстия будет регулироваться поток воздуха и скорость горения. Иногда поддув регулируется автоматически при помощи дополнительного оборудования: датчик в водяном контуре и регулятора температуры на заслонке.При понижении температуры воды в контуре поддувальная дверка открывается шире, и процесс горения усиливается.

Регулировать работу котла с нижним горением можно вручную, для этого в начале работы после розжига поддув делают максимальным, а после разгорания топлива и системы теплоносителя в отопительной системе поддув делают минимальным. Дымоход в верхней плоскости цилиндра печи и отводит сгорания за пределы дома.

Также можно изготовить котел длительного горения для отопления дома с верхней загрузкой.Его конструкция сверху отличается тем, что вся верхняя плоскость - это загрузочная дверца для топлива. Поэтому дрова в такой котел загружают большого размера, их сжигание происходит намного медленнее. Мощность горения регулируется поддувальной дверкой, дымоход выводится на стенке котла.

Чтобы сделать своими руками котел длительного горения с верхним горением понадобятся похожие материалы, как и для предыдущего варианта. Корпус также вмещает водяной контур, в нижней части патрубком подводится холодная вода, в верхней - выход горячей воды.Топливо также загружается через верхнюю камеру. Сверху по диаметру цилиндра печи на него опускается пресс «блин», который можно сделать из стальных пластин, сваренных веером с отверстием в середине. К этому отверстию приваривается труба, по которой будет поступать воздух для поддержания горения.

Топливо разжигают сверху и герметично закрывают все дверцы конструкции печи , воздушная труба, опускается к топливу и горение усиливается. Регулируемый поток воздуха заслонка в верхней части трубы, равномерное распределение обеспечивает пресс.По мере прогорания верхнего слоя топлива пресс постепенно опускается. Для дополнительного прогрева теплоносителя добавить регистры между стенками печи, которые не должны мешать трубе с подачей воздуха.

Обслуживание котлов длительного горения, сделанных, от промышленных моделей, так как необходимо чаще загружать топливо, регулировать температурный режим и подачу воды в системе отопления вручную, очищать стенки от зольных продуктов.Поэтому самодельные варианты печей подойдут больше для загородных домов и дач, где не нужно постоянного отопления или много горячей воды, а для жилых частных домов лучше рассмотреть более совершенные и автономные готовые модели.

Твердотопливные котлы с водяным контуром # 2019 [Цены, отзывы]

выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром - это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь.Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы очень много имеют достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа.Конечно, сам котел не относится к разряду дешево, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

В качестве топлива для твердотопливных котлов длительного горения использовать:

  1. Дрова.
  2. Торф.
  3. Пеллеты - специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива - пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только раз в сутки.Существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют одноконтурными пиролизными, отличаются от одноконтурных пиролизных, благодаря чему сгоревшие газы не вылетают сразу в трубу, насыщаются воздухом и продолжают гореть во второй камере. Этим фактор и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка - камера, в которой происходит сгорание топлива;
  2. зольник - ящик для отходов, образующихся в результате горения;
  3. дымоход - система отвода сгоревших газов;
  4. рубашка - водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь.Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для системы. Дополнительное устройство для водопроводной системы и греет вода для бытовых нужд включают в себя дополнительный котел с двумя контурами.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
Модель Характеристики Цена
Лемакс Форвард-20 Твердотопливный классический котел.Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75%. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70%. Открытая камера сгорания. Возможна установка блока ТЭНов.Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел.Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс.Одноконтурный. КПД 76%. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Карбон 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80%. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел.Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90,2%. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83%. Открытая камера сгорания. Возможна установка блока ТЭНов.Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90,2%. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения.Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85%. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку.Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л / мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером - специальным баком для системы воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячая вода из крана в бак из системы водопровода холодная вода.Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период обеспечивает жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы к системам длительного горения.От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура максимальную теплоотдада при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станет отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром равномерное распределение тепла по всему дому.

«Водяная рубашка», оснащенные некоторыми котлами, более эффективны в плане теплопередачи.Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом.Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат - это самое простое устройство, которое встречается на подобном оборудовании.

Схема нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку.По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания.То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос - важная деталь нагревательно-отопительной системы

твердотопливных котлов длительного горения с водогрейным контуром выше, чем цены у обычных печей.Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждающихся.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливает не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания.В первой горит непосредственно топливо, а в другой - газы, этим топливом выработанные. В топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение производит воздушную среду, в результате чего производятся летучие продукты сгорания в виде азота и азота.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую цену, благодаря чему разлагаются и отходы сгоревших дров, топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать.Приведенные ниже рекомендации - для тех, кто только купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для снабжения горячей водой вторая камера и теплообменник, изготовленные из стали или меди.Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способ выдавать в минуту около 8 литров воды. Рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое - нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел - он не должен пропускать дым в помещение.То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника, устанавливающего дополнительную трубу, устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум расстояния между ними.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном, а также на большом производстве, заменяя при этом газовом доме.

Дровяной котел с водяным контуром для отопления частного дома

Дровяные котлы для отопления частного дома

Подъем тарифов на электроэнергию и газ заставляют собственников жилья в пригороде и сельской местности задуматься о том, насколько может быть практично отопление загородного дома дровами.Теплотехники, используемые дровяные котлы для частного дома, используют для использования эффективного оборудования опыт и знания, накопленные не только в строительстве печей, но и в других областях науки (органической химии и физике твердых материалов).

В прошлые века вопрос: чем отопить загородный дом? имел единственный ответ -дрова. Большие русские печи, компактные печи - голландки, камины (очаги, напоминающие о первобытном прошлом деревянных домов) - таким было отопление домов в местностях богатыми лесами.

Конструкция классического котла на твердом топливе

Первоначально популярный чугунный корпус постепенно уступил место корпусу, сваренному из высококачественной стали. Достоинством чугуна была высокая тепловая инерция, позволяющая медленно отдавать тепло в окружающее пространство. Литые чугунные печи были очень популярны в трех прошедших веках. Но у чугуна есть недостаток: при случайном быстром остужении (холодная вода, попавшая на корпус) он трескается. Сварить чугунный монолит очень непросто, требуется специальное оборудование (при этом качество сварки не гарантировано).

Дровяные котлы длительного горения с водяным контуром

Отсутствие технологий сварки стальных конструкций препятствовало прогрессу развития теплотехники. Появление электрической сварки изменило ситуацию.Современные стальные агрегаты из сортов стали с высокими теплопроводными характеристиками. Сварка позволяет создать сложные конфигурации стальных плоскостей и труб внутри котла.

Конструкция дровяного котла состоит из следующих элементов:

  • Топочная камера;
  • Колосник;
  • Зольная камера;
  • Водяной контур (теплообменник).

Топочная камера (или просто «топка») занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из такого же материала.

В дно топочной камеры встроен колосник. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными щелями. Ее назначение - пропускать падающие вниз отходы прогоревшего топлива. Приток воздуха через нижнее поддувало (отверстие с заслонкой), проходящий через щели колосника, поддерживает активное горение нижнего слоя древесины.

Отопление деревянных домов

Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или «зольником»). Широкая (но невысокая) дверца зольной камеры герметично закрывается, чтобы исключить нерегулируемый приток воздуха. Поддон для золы легко извлекается при очистке от «отходов производства тепла». Над дверцей зольника находится поддувало, через которое регулируется подача воздуха в топку.

Особое внимание производители отдают качеству теплоизоляции топки.Чтобы снизить теплоотдачу за пределы корпуса, не направленную на полезное действие, в стенки вставляются пластины из теплоизолирующих материалов. Асбест, керамика, шамотная глина и минеральная плита качественно уменьшают теплопотери, что позволяет снизить количество топлива. На внутреннюю дверцу топки также крепится асбестовая пластина.

Замки на дверцах топочной и зольной камер конструируются с учетом возможного износа. Замки с эффектом притягивания не позволяют дверцам самопроизвольно открываться.

Совмещение котла с водяной системой отопления

Комплексное дровяное отопление позволяет использовать один внутренний котел с водяным контуром для отопления частных домов с размещенными помещениями, отделенными от друга перекрытиями и внутренними стенами. Современные котлы сконструированы именно для системы воды. Идея сделать котел главной частью водяной (или паровой) системы отопления привела к созданию систем теплообмена. Система передачи тепла воде от горящего топлива называется «теплообменник» или водяной контур.Соединенная с водяным контуром система труб и радиаторов равномерно распределяет тепло воды по всем помещениям.

Схема отопления с дровяным котлом

Самый простой вид теплообменника - водяной резервуар, под которым находится источник тепла. Нагревание воды происходит только с нижней стороны, что не очень эффективно.
Более сложный вид водяного контура называется «водяная рубашка». Топка котла имеет двойные стенки и верх, внутри которых циркулирует вода - теплоноситель.Топка «одета в водяную рубашку». Эффективность теплопередачи конструкции на 20-25% выше предыдущей. Толщина промежутка между стенками в 3-5 см позволяет воде быстро прогреваться, постоянная циркуляция позволяет застаиваться в нижней части резервуара.

Водяной контур, сваренный из толстых стальных труб, проходящих по стенам и верху камеры, изогнутых волнами («змеевиков»), не менее эффективен, чем «водяная рубашка». Толщина 5-6 см достаточна для медленного продвижения воды.
Очень хорошая теплопередачи у такой контура есть еще одно немаловажное достоинство: улучшенная ремонтопригодность. При выходе из строя заменить трубу гораздо проще, чем заварить отверстие в прохудившейся стенке или треснувший шов. И залить топку из такого теплообменника труднее.

Системы контроля и управления

Отопительные котлы на твердом топливе для частного дома оборудуются системы регулировки температуры воды в водяном контуре. Достаточно простой термостат связан с рычагом, к которому прицеплена металлическая цепочка.Второй конец этой цепочки прицеплен к заслонке поддувала. При достижении оптимальной температуры термостат поворачивает рычаг и прикрывает заслонку. Приток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры обратного срабатывания системы управления. Механическое управление подачей воздуха примитивно, но надежно.

Пульт управления

Более сложные системы контроля включают в себя электрифицированную систему подачи воздуха и более точные датчики температуры.Маломощный электрический вентилятор (до 35 Вт), встроенный в систему воздуховодов может подать усиленный поток воздуха не только снизу.

Подача воздуха сверху в пламени искусственный эффект «сжигать топливо намного тщательнее». Такие котлы требуют подключения к системам электропитания и при отсутствии электричества становятся беспомощнее своих механических «собратьев». Но экономия топлива в пределах 10-15% позволяет говорить, что такие системы оправдывающей принудительной вентиляции.

Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома. Поэтому мощность оборудования должна соответствовать объему и схему циркуляции теплоносителя в системе. Эффективность системы возрастает. Бак - термос поможет сохранить высокую температуру воды при угасании котла.

Основание под оборудование должно быть выполнено из бетона, подольной камерой на пол уложен лист металла площадью не менее 1 кв.м. Расстояние до стен помещения должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини - котельную) с запасом дров.

Плюсы и минусы котлов

сравнительно небольшая цена (по сравнению с котлами других типов), высокая надежность и большой срок эксплуатации делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невысока. Но коэффициент полезного действия дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом большом расходе топлива.

Периодичность загрузки дров меняется от 3 до 8 часов. Чем выше качество котла, эффективнее теплообмен в водяном контуре, точнее контроль температуры воды, тем ниже себестоимость каждого полученного киловатта тепла.

Дровяные котлы, выпускаемые компании «САС», «Симе», «Атон», «Вихлач», «Галмет», пользуются заслуженной популярностью. Компании также выпускают отопительные дровяные котлы длительного горения с водяным контуром, которые можно назвать следующим этапом развития отопительного оборудования.

Дровяной котел длительного горения с водяным контуром

Сортировка карточек открыть Сортировка карточек закрыть


Далеко не во всех регионах нашей страны есть возможность пользоваться природным газом. В этом случае существует альтернатива голубому топливу в виде дровяного котла длительного горения с водяным контуром. Он легко устанавливается в автономную систему жилого или нежилого помещения, эффективный обогрев в холодные зимние месяцы.

Конструктивные особенности

Перед выбором агрегата стоит ознакомиться с его принципом работы. Существуют две большие категории твердотопливных котлов:

  • Оборудование с однотопочной камерой и нижним поддувом;
  • Пиролизные отопители с двумя камерами, нижним и верхним нанесением воздуха.

Циркуляция теплоносителя по общей системе происходит под воздействием физических процессов.Нагретая жидкость расширяется и устраняется вверх. Он отдает свое тепло внутрь помещения через радиаторы, остывает и опускается. Каждая конкретная модель нагревателя рассчитана на определенный объем воды. Поэтому перед приобретением стоит учитывать данный параметр. Для увеличения мощности можно установить циркуляционный насос. Но, так как, он работает от электросети, такое дополнительное оборудование делает дровяной котел энергозависимым, и, следовательно, нужно монтировать байпас, переключающий принудительное нагнетание на естественное.

В случае, когда необходимо не только нагреть помещение, но и обеспечить горячее водоснабжение лучше отдать предпочтение двухконтурному варианту. Несмотря на более высокую стоимость он обеспечит комфортное проживание в доме. В этом случае стоит обратить внимание на следующий нюанс. Агрегат подогревать жидкость для бытовых нужд отдельно без горячей воды в радиаторы. Такая особенность обеспечивает возможность эксплуатировать дровяной котел длительного горения с водяным контуром в течение всего года.Как правило, модели оснащены электрическими ТЭНами. Гибридные варианты могут функционировать от электричества в тех случаях, когда заканчивается твердое топливо.

Установка твердотопливных котлов не требует специальных разрешений или согласований с поставками службами. Для их корректного функционирования необходима исправная система вентиляции, выполненная по профессиональным расчетам. Они будут служить долгие годы, помогая эффективно и экономно обогревать жилище.

плюсов и минусы установки в частном доме

Содержание
  1. Дрова как вид топлива
  2. Устройство котла водяного отопления
  3. Преимущества и недостатки отопления дровами
Введение

Испокон веков люди использовали дрова для отопления своего жилища. Использование альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по-прежнему являются одними из основных видов топлива в нашей стране.В данной статье мы рассмотрим котел отопления на отопление, преимущества и недостатки использования устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой системы в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди работающих на пеллетах.Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова предоставляет собой часть ствола деревьев, предназначенных для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т.к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных обладают разной теплотворностью.Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места из-за их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую ​​популярность. Один кубический метр дров по теплотворности равенство 200 литрам нефти и 200 кубам газа.Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этой общей теплотворности.

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на короткие части называемые «чурки».После чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы в специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Устройство котла водяного отопления

Водонагревательные котлы производят нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства, которые можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

  • Загрузочная камера

    Загрузочная камера или топка как ее еще представляют собой отсек с дверцей, в котором размещается закладка дров. Особенность котла на дровах, отличия от угольных или пеллетных, является топкой большего размера, позволяющей вмещать довольно габаритные поленья.

  • Зольник

    Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки поддувало оборудовано дверцей.

  • Колосник

    Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник.Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.

  • Теплообменник

    Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена ​​тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла.Наиболее распространенным видом теплообменника является водяная рубашка.

  • Дымоход

    В процессе сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые приводят к созданию атмосферы. Для этих целей служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода очень важен, т.к. продукты сгорания дров содержат ядовитые помещения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительные, в современных ТТ, применяются дополнительные устройства, повышающие эффективность их работы, такие как регуляторы тяги, дымососы и т.д. Существуют как одноконтурные так и двухконтурные модификации, с помощью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы.В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещения он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность ядерного отопления, вызванная наличием у этого ряда топлива.Давайте рассмотрим их плюсы:

  • Самое важное и весомое достоинство дров - это их доступность. Что посмотреть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
  • Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер.Поэтому даже при наличии электричества и подведенного газа многие предпочитают недорогой котел на дровах, вместо более дорого электрического или газового.
  • Следующее достоинство - это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто смотрите, подключаете и пользуетесь.
  • Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.
Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

  • Первое о чем хочется сказать - это большой расход дров. Так как это отопление с маленькой калорийностью, то даже для того, чтобы внушительная поленница, небольшой деревянный дом. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
  • Второе - это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
  • Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем ​​и ночью дежурить возле котла, постоянно подкидывая новую порцию топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
  • Необходимость в помещении для установки как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть введен в построенную для него котельную. Поленницу также нужно оборудовать, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении.Дровяные котлы в их традиционном виде подходят лишь для отопления домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

рейтинг 2019-2020 года, технические характеристики

Котел отопления длительного горения предназначается для обогрева жилых помещений в долгого времени без добавления горючего, а также использование горячей воды для нужд жильцов.

Большая часть подобных устройств способна функционировать на однократной закладке твердого топлива около 12 часов.

Отдельные модели могут поддерживать до тепло нескольких суток.

Выбор подобной техники огромен, важно уметь отличить эффективный котел высокого качества от менее функциональных устройств.

Содержание статьи

Отличные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе - это модернизированная версия классического отопительного оборудования .

Кроме прочего, встроен еще и теплообменник, обеспечивающий надежным горячим водоснабжением.

Конструкция модели с двумя контурами включает в себя следующие элементы :

  1. Корпус - может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
  2. Камера топки . Обычно создается из того же материала, что и корпусная часть прибора.
  3. Решетка колосникового типа . Располагается внутри топочной камеры, инструментами чугун. Обогащает топливо необходимо для поддержания горения кислородом.
  4. Зольник . Аккумулирует твердые отходы, образующиеся при горении.
  5. Дымоход - удаляет продукты горения за пределы помещения.
  6. «Водяная рубашка» . Чаще всего встраивается в корпус котла и заполняется водой, которая получает от стенок, после чего поступает в отопительную систему.
  7. Змеевик дополнительного теплообменника - отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для горячего водоснабжения дома.

Основной недостаток подобной конструкции - в низкой степени производительности . Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на :

  • Пиролизные . Оборудованы двумя камерами для сгорания. В одной из них переходит процесс тления и выделения газа для пиролиза, в другой - смешивание полученного газа с кислородом и его сжигание.Оборудование данного типа характеризуется высокой степенью вредных веществ в окружающей среде выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камеры горения . Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и много недостатков - при работе образует золы, есть требования к типам топлива.Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные . Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Такие котлы, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков - высокая цена котла и специальные условия, которые необходимо поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет порче пеллетов.

Достоинства и недостатки

Достоинства :

  • высокий уровень экологической безопасности;
  • повышенные возможности теплоотдачи, который составляет до 90 процентов произведённой тепловой энергии;
  • оборудование легко монтировать и обслуживать;
  • для растопки можно применять различные виды твердого топлива, в том числе и недорогие;
  • устройство возможно использовать как для отопления, так и для горячего водоснабжения;
  • компактные размеры котла;
  • нет необходимости в постоянной и частой загрузке сырья для поддержания горения;
  • оборудование может работать в автономном режиме без постоянного присутствия человека.

Недостатки :

  • сырье, используемое для растопки в котлов длительного горения, должно соответствовать определенным требованиям качества и выдерж;
  • не важно неукоснительное следование правил техники безопасности на любой стадии работ, будь то транспортировка и хранение горючего, его сжигание, утилизация отходов работы котла;
  • значительный уровень трудозатрат при загрузке сырья в неавтоматизированных котлах;
  • высокий уровень стоимости подобного агрегата в сравнении с обычными котлами;
  • автоматизированное оборудование зависит от постоянного доступа к электросети;
  • для хранения растопочных материалов нужно иметь достаточную свободную площадь.

Как выбрать и на что обратить внимание?

Важнейшими показателями при выборе твердотопливных котлов длительного горения со встроенным водяным контуром являются :

  1. Доступность необходимого топлива.
  2. Уровень мощности прибора - зависит от площади обогреваемых помещений и необходимого температурного режима теплоносителя.
  3. Тип тяги, создаваемой внутри топочной камеры. Может быть принудительно или естественной.Данный параметр влияет на возможность размещения в конкретном помещении и уровень производительности котла.
  4. Коэффициент полезного действия. Будет зависеть от типа используемого современного оборудования.
  5. Материал теплообменника - обычно это чугун или сталь - влияет на показатели надежности устройства и характеристики теплотехники.
  6. Тип расположения водяной рубашки важен для того, чтобы верно определить место установки котла с точки зрения правил безопасности.
  7. Вес агрегата - важный фактор для опредения основания, где будет располагаться котел. Оно должно быть достаточно прочным и не подлежать деформации.
  8. Метод ввода горючего и габариты камеры сгорания важны для определения цикла использования агрегата и возможности его автоматизированного обслуживания.
  9. Конструктивные особенности зольника и его доступность будут влиять на удобство выполнения работ по обслуживанию и профилактике котла.
  10. Уровень стоимости - зависит от сочетания перечисленных выше факторов и репутации марки изготовителя оборудования.

Популярные фирмы-производители

Теплотехническое оборудование всегда пользуется высоким спросом, из-за чего производством подобных агрегатов занимается большинством технических мировых стран.

Из зарубежных производителей известные марки :

  • Stropuva - производит котлы длительного горения, функционирующие на твердом топливе, дымоходы и системы нагрева воды, а также запорно-регулирующую арматуру (Литва).
  • Buderus - германский специалист в области техники для отопления.
  • WATTEK - чешская компания, занимающаяся широким кругом вопросов - проектированием, производством, монтажом и обслуживанием теплотехники.
  • ACV - бельгийский производитель оборудования для отопления и ГВС бытового и промышленного назначения.
  • Wirbel - компания из Австрии, производящие различные типы котлов отопления, как твердотопливные, так и электрические.

Среди российских компаний, производящих котлы длительного горения среди пользователей популярны следующие производители :

  • НМК , полное наименование - Новосибирская металлообрабатывающая компания, производством продукции, включая твердотопливные котлы серии «Магнум».
  • ZOTA . Производство находится в Красноярске и обеспечивает выпуск оборудования для сантехники, теплотехнических агрегатов, в том числе и различных типов котлов.
  • ООО ТК «ТеплоГарант» - компания из Костромы, производящая котлы бытового и промышленного назначения и различные комплектующие части для них.

Рейтинг ТОП-9 лучших моделей

В этом рейтинге мы собрали для вас лучшие модели по цене, качеству и надежности.

Лучшие твердотопливные котлы длительного горения с водяным контуром

Stropuva Mini S8 8 кВт

Котел отопления, работающий на твердом топливе.способен обогреть помещение жилого или производственного назначения, площадью до 80 м2 .

Он эффективен и полностью готов к интенсивным условиям эксплуатации, включая круглогодичное использование. Отдельное достоинство - независимость от электроэнергии. Котел может работать с разными типами твердого топлива - уголь, дрова, пеллеты.

Отличается компактными размерами . Загрузка топлива упрощается расположением дверцы топки. Зольник сконструирован так, что уборку можно всего пару раз в месяц.

Особая технология горения, используемая в данной модели, позволяет обеспечить продолжительное горение топлива с высокой эффективностью .

Одна закладка сырья обеспечит вас теплом как минимум на сутки. Длительность горения пеллет составляет до 48 часов, в зависимости от внешних условий и качества топлива.

Характеристики :

  • мощность - 8 кВт;
  • отапливаемая площадь - до 80м2;
  • назначение - отопление;
  • объем котла - 40л;
  • тип камеры сгорания - открытый;
  • вес - 145кг;
  • габариты - 55,5 * 136,5 × 55,5 см.

Достоинства :

  • высокий КПД - до 90%;
  • безопасность;
  • надежная конструкция;
  • встроенный термометр.

Недостатки :

  • значительный вес;
  • дверцу трудно отмывать из-за шершавого покрытия.

ZOTA Тополь-22ВК 22 кВт

В данной модели удачно изменена конфигурация теплообменника и использованы водонаполненные колосники .Корпус устройства надежно теплоизолирован.

Имеет 2 топочные камеры, благодаря чему возможна как горизонтальная, так и вертикальная загрузка топлива. Дверцы камер надежно запираются.

Котел сочетает относительно бюджетную стоимость с высоким КПД устройства .

Имеется отдельная дверца, позволяющая удалять золу даже во время работы прибора. Одна загрузка топлива обеспечит вас теплом на 10-12 часов.

Дополнительно можно установить внешний пульт управления для блокировки ТЭНа, автоматизировать процесс горения.

Характеристики :

  • мощность - 22 кВт;
  • КПД - 70%;
  • энергонезависимый;
  • отапливаемая площадь - до 200м2;
  • назначение - отопление;
  • вес - 128кг;
  • габариты - 90,5 * 47 * 87 см.

Достоинства :

  • может обогреть значительную площадь;
  • прост в управлении и уходе;
  • вертикальная и горизонтальная загрузка.

Недостатки :

  • невысокий КПД.

ZOTA Тополь-16ВК 16 кВт

Еще один представитель линейки котлов с водонаполненным колосником, гарантирующим увеличение теплоотдачи устройства .

Его труба имеет треугольную форму, что исключает засоры и повышает срок службы. Котел может потреблять в качестве топлива пеллеты, дрова или каменный уголь.

Котел удобно эксплуатировать, благодаря значительному размерум топки и двум способам закладки топлива - уголь удобно загружать сверху, а дрова - в шуровочную дверцу .

Невысокая стоимость выгодно сочетается с эффективностью отопления помещений.

Характеристики :

  • мощность - 16 кВт;
  • КПД - 70%;
  • отапливаемая площадь - до 160м2;
  • назначение - отопление;
  • вес - 108кг;
  • габариты - 80,5 * 44 * 87 см.

Достоинства :

  • доступная цена в своем сегменте;
  • эффективность;
  • удобство использования и чистки.

Недостатки :

  • небольшой КПД.

ZOTA Тополь-32ВК 32 кВт

Котел, функционирующий на различных твердого топлива имеет высокий уровень производительности, что позволяет сделать отопительную систему дома качественной и стабильной .

Это считается очень практичным, поскольку возможен его перевод на потребление природного газа.

Корпус оборудования имеет хорошую теплоизоляцию, позволяющую установить его в любом удобном месте.

КПД прибора достаточно высокий, очень низкую цену среди аналогов . Однократная загрузка топлива позволяет поддерживать тепло в отопительной системе до 12 часов.

Характеристики :

  • мощность - 32 кВт;
  • КПД - 70%;
  • энергонезависимый;
  • отапливаемая площадь - до 320м2;
  • назначение - отопление;
  • вес - 143кг;
  • габариты - 87 * 44 * 100,5 см.

Достоинства :

  • универсальность;
  • удобство управления и очистки;
  • точная регулировка температурного режима.

Stropuva S30 30 кВт

Твердотопливный отопительный котел для установки в жилых и коммерческих помещениях . Экономически эффективен, готов к сезонной или круглогодичной эксплуатации.

Не зависит от электричества, может работать на разных типах твердого топлива, имеет высокий КПД.

Компактен и не требует отдельного промещения для установки, имеет сертификат экологической безопасности . Продолжительность горения дров - до 30 часов, пеллетов - до 2х суток.Не требуется электропитание.

Характеристики :

  • мощность - 30 кВт;
  • КПД - 85%;
  • отапливаемая площадь - до 300м2;
  • назначение - отопление;
  • вес - 143кг;
  • габариты - 87 * 44 * 100,5 см.

Достоинства :

  • высокий КПД;
  • безопасность;
  • качество и длительный срок службы.

Stropuva S40 40 кВт

Твердотопливный котел длительного горения с одним контуром для обеспечения отопления помещений, площадью до 400 м2.топливом могут служить дрова или древесные брикеты .

Имеет камеру сгорания открытого типа, устанавливается.

Характеристики :

  • мощность - 40 кВт;
  • КПД - 85%;
  • отапливаемая площадь - до 400м2;
  • назначение - отопление;
  • вес - 143кг;
  • габариты - 87 * 44 * 100,5 см.

Достоинства :

  • надежность;
  • привлекательный дизайн;
  • простота обслуживания.

Недостатки :

  • высокая стоимость.

ТЕПЛОВЪ Универсалъ TA-40 40 кВт

Водонагревательный и отопительный котел длительного горения, может отапливать помещение жилого и промышленного назначения и обеспечивать их горячей водой .

Подходящее топливо - в брикетах, древесина и уголь.

Можно выбрать автоматизированный или энергонезависимый вариант устройства .

В пером случае вы получите надежную защиту от перегрева, замерзания жидкости в системе, возможность настройки уровня температуры для дневного и ночного режима.

Характеристики :

  • мощность - 40 кВт;
  • КПД - 82%;
  • отапливаемая площадь - до 400м2;
  • назначение - отопление и ГВС;
  • вес - 390кг;
  • габариты - 147 * 48 * 77 см.

Достоинства :

  • универсальность топлива;
  • отопление и горячая вода;
  • возможность автоматики.

Недостатки :

  • большие габариты и значительный вес установки.

SAS UWT 14 14 кВт

Твердотопливный котел изготовлен из стали и утеплен минеральной ватой для уменьшения теплопотерь . Может устанавливаться в составе системы закрытого или открытого типа.

Оснащен автоматической системой управления.

Есть возможность подключения бойлера ГВС .

Предпочтительное топливо - каменный уголь, но возможна и растопка дровами.

Характеристики :

  • мощность - 14 кВт;
  • КПД - 83,5%;
  • отапливаемая площадь - до 120м2;
  • назначение - отопление;
  • вес - 310кг;
  • габариты - 54 * 141 * 101 см.

Достоинства :

  • автоматизация процесса;
  • высокий уровень КПД;
  • надежность и высокое качество сборки.

Недостатки :

  • высокая стоимость.

ТРАЯН ТПГ-15 15 кВт

Котел оснащен одним контуром и предназначается для использования в составе системы центрального отопления с принудительной или естественной циркуляцией .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
