Самостоятельно изготовленный водонагреватель своими руками отличная альтернатива дорогостоящему оборудованию. Установка и монтаж самодельного водонагревателя не сложная. Его преимущество состоит в получении необходимого количества экономичной горячей воды для обеспечения бытовых нужд жилого помещения при минимальных затратах. Народные «Кулибины» в изготовлении самодельных водонагревателей используют для них несколько источников нагрева воды. Это электрический тэн, солнечная энергия, тепло от обогревательного котла. Рассмотрим более подробно как создать самодельный накопительный водонагреватель.

Содержание статьи

• 1 Бойлер, работающий от электрического тэна
  • 1.1 Этапы монтажа водонагревателя
  • 1.2 Особенности обустройства газового баллона под водонагреватель
    • 1.2.1 Теплоизоляция и крепежи
• 2 Солнечный водонагреватель
  • 2. 1 Водонагреватель из полиэтиленовых бутылок
• 3 Заключение

Бойлер, работающий от электрического тэна

Самодельный электрический водонагреватель представляет собой систему, которая выполняет самостоятельно нагрев воды. Его конструкция состоит из емкости, где внутри устанавливается тэн, отвечающий за подачу тепла. Вода в емкости нагревается за счет температуры тэна до необходимого уровня. Как одним из дополнительных к предпочтению вариантов, здесь можно еще использовать параллельное подключение бойлера к системе отопления дома.

Этапы монтажа водонагревателя

Схема правильного устройства самодельного бойлера с ТЭНом

Чтобы сделать водонагреватель, нужно поэтапно выполнить ряд основных работ.

1. Подготовить специальную емкость.

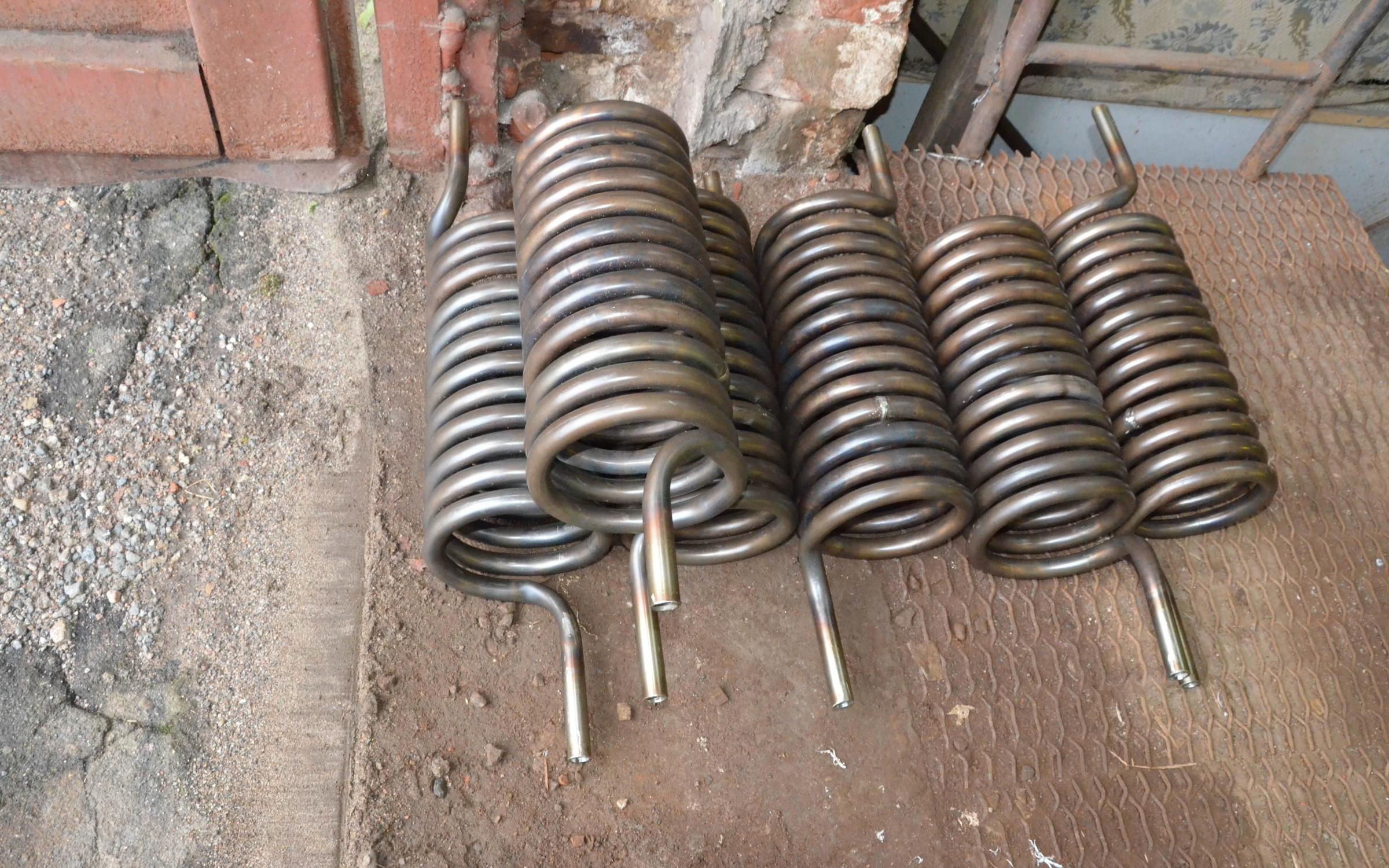

2. Изготовить змеевик.
3. Далее выполнить теплоизоляционные работы.
4. Собрать своими руками водонагреватель.
5. Выполнить подключение тэна.
6. Обустроить систему подачи холодной воды.
7. Сделать разводку труб для горячей воды и установить там водозаборные краны.

Из комплектующих элементов и рабочего оборудования понадобится:

• Медный змеевик или трубчатый тепловой обменник;
• Гайка размером 32 мм;
• Пластиковые трубы;
• Сварочный аппарат;
• Нитрогрунтовка./li>

Основной бак для водонагревателя может быть выполнен из:

• Алюминиевого сплава;
• Нержавеющей стали;
• Обычной стали, прошедшей внешнюю антикоррозийную обработку.

Идеальным вариантом здесь может быть емкость воды из нержавейки, которая более надежная и долговечная. Для дачного варианта прекрасно подойдет 50 литровая емкость газового баллона.

Особенности обустройства газового баллона под водонагреватель

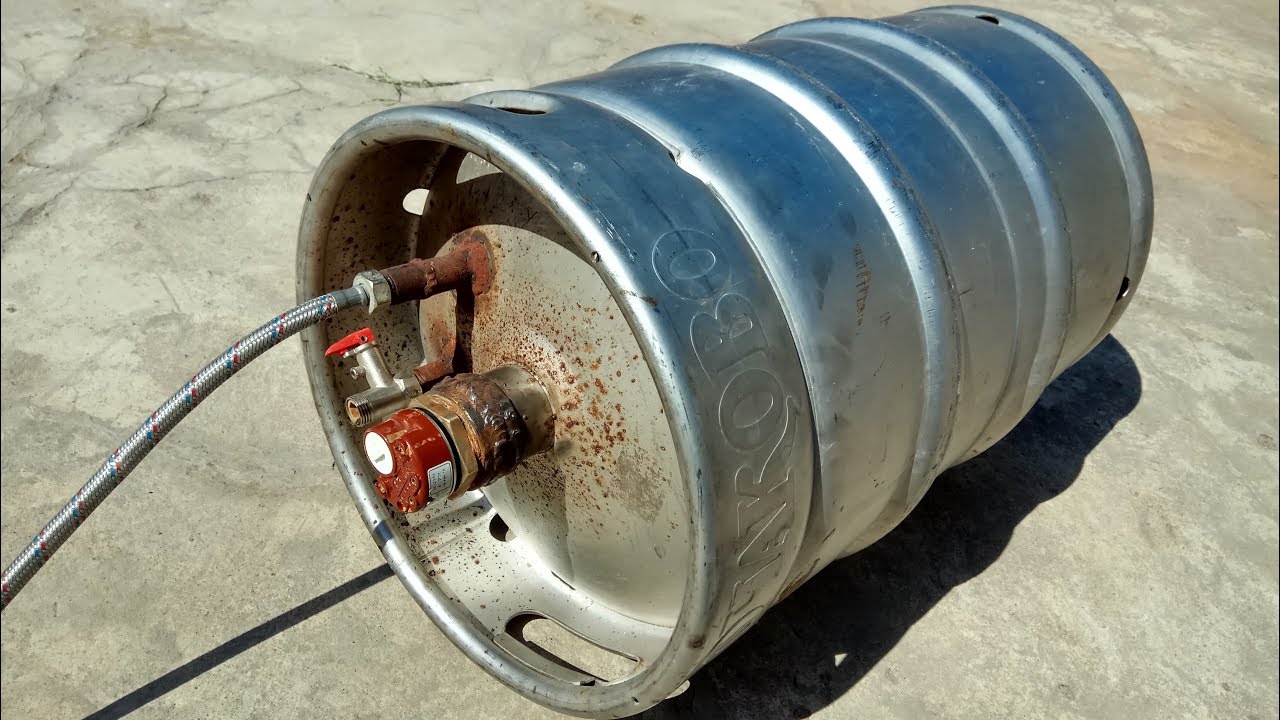

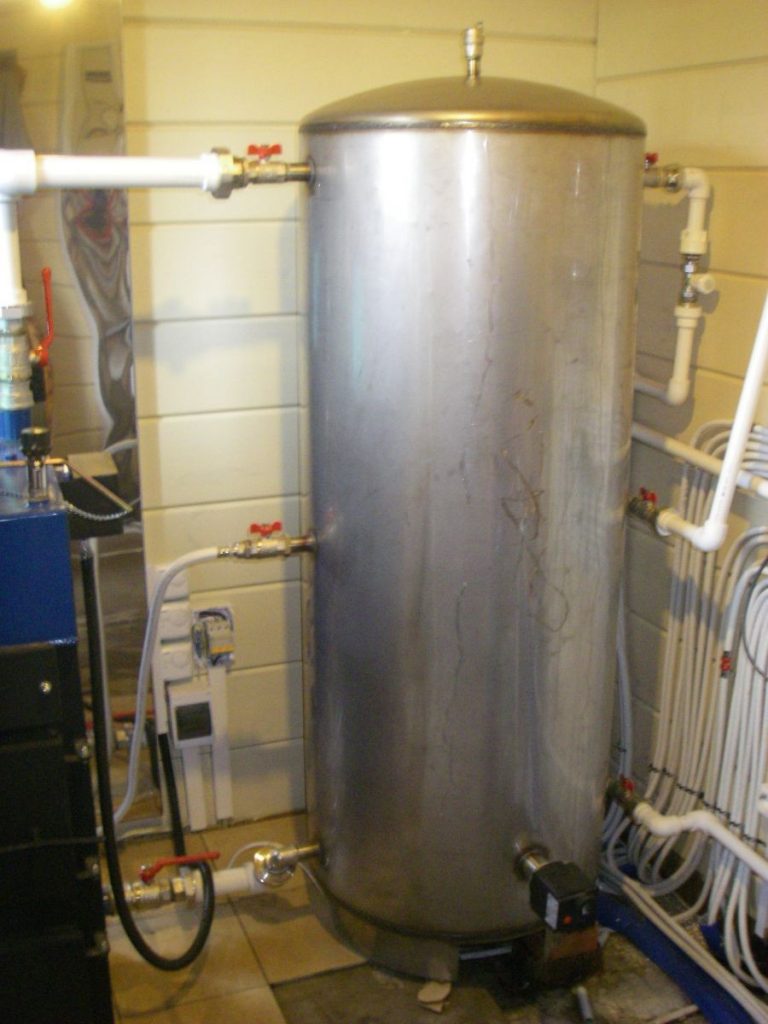

Фото пример использования газового баллона в качестве бойлера

В случае газового баллона, его лучше брать новым и сразу без вентиля. Чтобы нанести на внутреннюю поверхность газового баллона противокоррозийное покрытие в виде нитрогрунтовки, емкость необходимо разрезать с помощью сварочного аппарата. Затем внутренность этой конструкции зачистить, прогрунтовать и обратно сварить.

После в емкости необходимо вырезать два отверстия. Одно будет располагаться сверху корпуса емкости воды, и использоваться для отвода горячей воды. Второе – обустраивается снизу, чтобы обеспечить поступление холодной воды. Для обеспечения нормального функционирования самодельного водонагревателя, на каждом выводе производится монтаж шаровых клапанов. На входе холодной воды в водонагреватель, подающая труба обустраивается обратным клапаном, чтобы не допустить вытекания воды из емкости.

Для получения нагревателя косвенного типа и использование его от отопительной системы, с помощью сварки, кроме отводов холодной и горячей воды, делаются еще дополнительно два отверстия для монтажа теплового обменника, где одна труба будет прилегать к другой.

На место монтажа тэна, там, где раньше вкручивался заводской латунный вентиль, приваривается 32 мм гайка с внутренней резьбой. Сам тэн желательно приобретать мощностью на 1,2 или 2 кВт с терморегулятором и электрическим сигнализирующим датчиком.

Таким образом получается бойлер косвенного нагрева, или что-то похожее на него, где осуществляется подогрев воды. При этом, основной элемент конструкции — газовый баллон, а конструкция водонагревателя не такая уж и сложная.

Теплоизоляция и крепежи

Для снижения тепловых потерь снаружи водонагревателя укладывается теплоизоляционный слой. Здесь можно использовать:

• Обыкновенную монтажную пену;
• Изолон;
• Пенополиуретан;
• Пеноплен.

Некоторые мастера советуют для этой цели использовать фольгированную подложку под ламинат, обертывая ею водонагреватель по типу термоса. Утеплитель крепят при помощи клея или проволоки. Для повышения КПД водонагревателя желательно утеплить весь его корпус.

Для обустройства крепления на верхнюю часть баллона привариваются специальные ушки, а на стене устанавливается металлический уголок, куда они будут закрепляться.

Солнечный водонагреватель

Водонагреватель от солнца — наиболее распространенный, экономически выгодный, практически традиционный способ получения горячей воды на даче летом. Такой водонагреватель не сложный в изготовлении, поэтому многие могут сделать его своими руками. Для его монтажа нужно иметь или приобрести:

• Большую емкость для накопительного бака от 100 и более литров;
• Пластиковые трубы ПВХ, чтобы наполнить емкость и подвести воду к летнему душу;
• 20 мм стальные уголки или 50 мм в сечении квадратные деревянные бруски для каркаса под накопительную емкость.

В качестве емкости лучше использовать большие бочки из полиэтилена, как наиболее легкого, удобного и долговечного материала. Их располагают своими руками на солнечном, защищенном от ветра месте. Чаще для места установки выбирают крышу летнего душа.

Для лучшего нагрева накопительную емкость окрашивают в черный цвет. С подветренной стороны многие устанавливают возле накопителей защитные экраны из досок со светоотражающими материалами типа фольги. В этом случае лучи солнца отражаясь, будут дополнительно попадать на водонагреватель, тем самым, увеличивая в нем нагрев воды. В жаркую погоду 200 литровая бочка может к вечеру выдать воду температурой 40 – 45 градусов в накопительном водонагревателе.

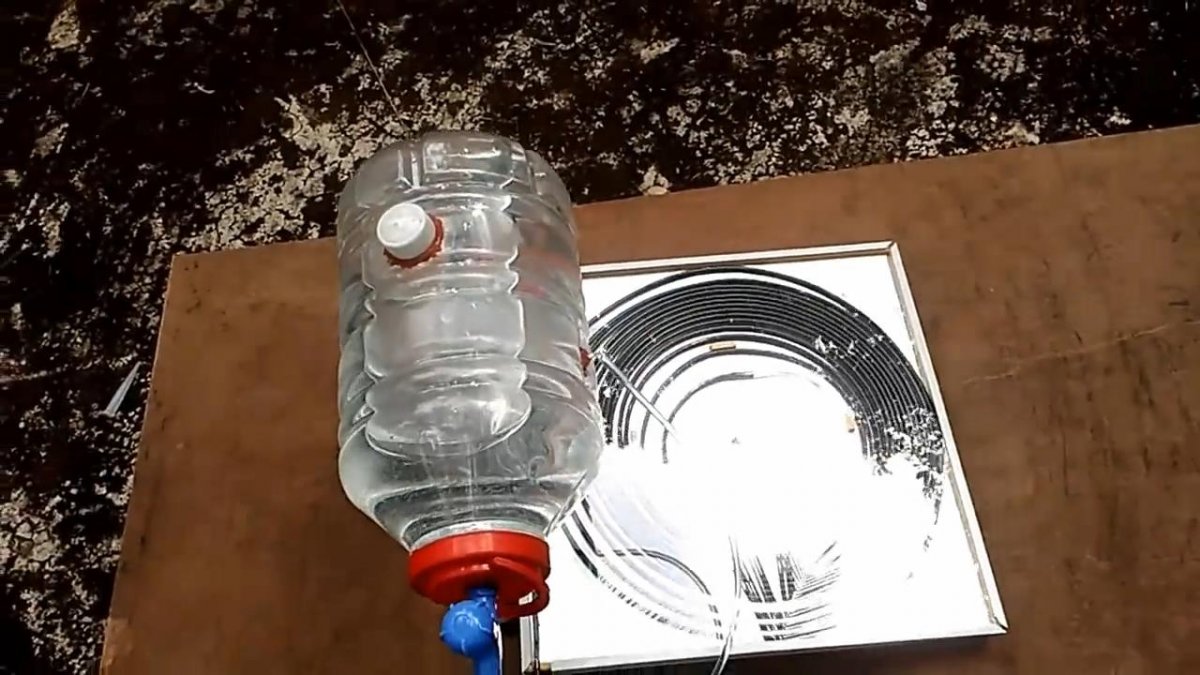

Водонагреватель из полиэтиленовых бутылок

Монтаж водонагревательной системы из обычных пластиковых бутылок можно сделать своими руками в течение дня. Ими обустраивается накопительный резервуар. Количество их напрямую зависит от желаемой емкости. Кроме этого, для монтажа понадобится:

• Недорогой герметик;
• Соединительные пластиковые ПВХ трубы;
• Электрическая дрель;
• Два вентильных или шаровых крана.

До начала нужно подготовить для монтажа все бутылки. Для этого в донышке каждой бутылки просверливается отверстие равное по диаметру его горлышку. Затем в отверстие дна одной бутылки вставляется горлышко другой, в дно последней вставляется горлышко третьей и так далее до 10 бутылок для одной «батареи». Количество таких «батарей» не ограничивается. Все стыки обрабатываются герметиком для надежности соединения.

Затем подготовленные модули располагаются на южном склоне крыше, в идеале на внутренние волны шифера. После вывод каждой секции подсоединяется к пластиковой трубе, которая располагается к ним перпендикулярно. Врезка каждой секции модулей проходит по аналогии с установкой бутылок в «батарею» с последующей герметизацией всех стыковочных соединений.

Схематичная суть работы самодельного бойлера из пластмассовых бутылок

Обустроив зону накопительных модулей, в основную трубу, куда вставлены выходы от каждой «батареи», с двух сторон от нее встраиваются по одному вентилю для подачи холодной и отвода горячей воды. Далее подающие и отводящие трубы монтируются по желанию хозяина.

Результативность такого простого солнечного водонагревателя, сделанного своими руками, довольно прилична. Для принятия душа одному человеку понадобится 100 литров воды. Учитывая потребность семьи в горячей воде, можно ориентировочно рассчитать размер водяного модуля.

Летним днем от энергии солнца в ясную погоду можно за час нагреть 60 литров воды почти до кипения, однако этого никогда не происходит из-за больших теплопотерь. Практически нам этого не и надо, а вот в ясную погоду солнце может нагреть объем воды в установленных модулях до 40 -45 градусов 2 или 3 раза в течение дня. Поэтому этой горячей воды вполне хватит для бытовых и хозяйственных нужд семьи в условиях дачи.

Заключение

Тенденция стремительного подорожания энергоресурсов заставляет многих искать дешевые и альтернативные их источники для своих потребностей. Бесплатным источником тепла на Земле является Солнце.

Сегодня многие стремятся любым способом хотя бы часть этого природного блага использовать для себя, при этом получая значительную экономию средств на традиционном горячем водоснабжении.

Исходя из существующих условий, многие стремятся оборудовать свое жилье водонагревателями, сделанными своими руками и создать комфортные условия для своей семьи с минимальными денежными вложениями на нагрев воды.

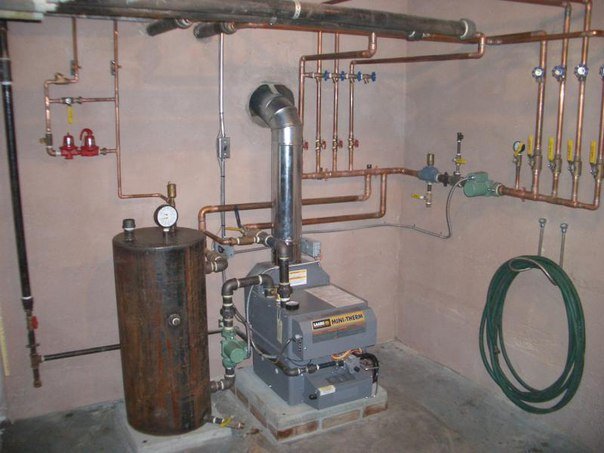

Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20  кВт, которая обеспечивает «бесконечную струйку» горячей воды.

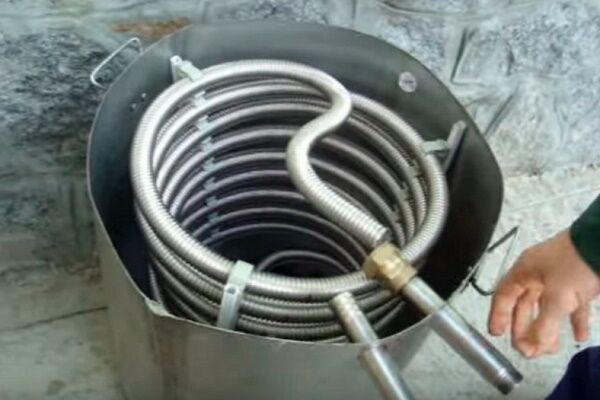

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

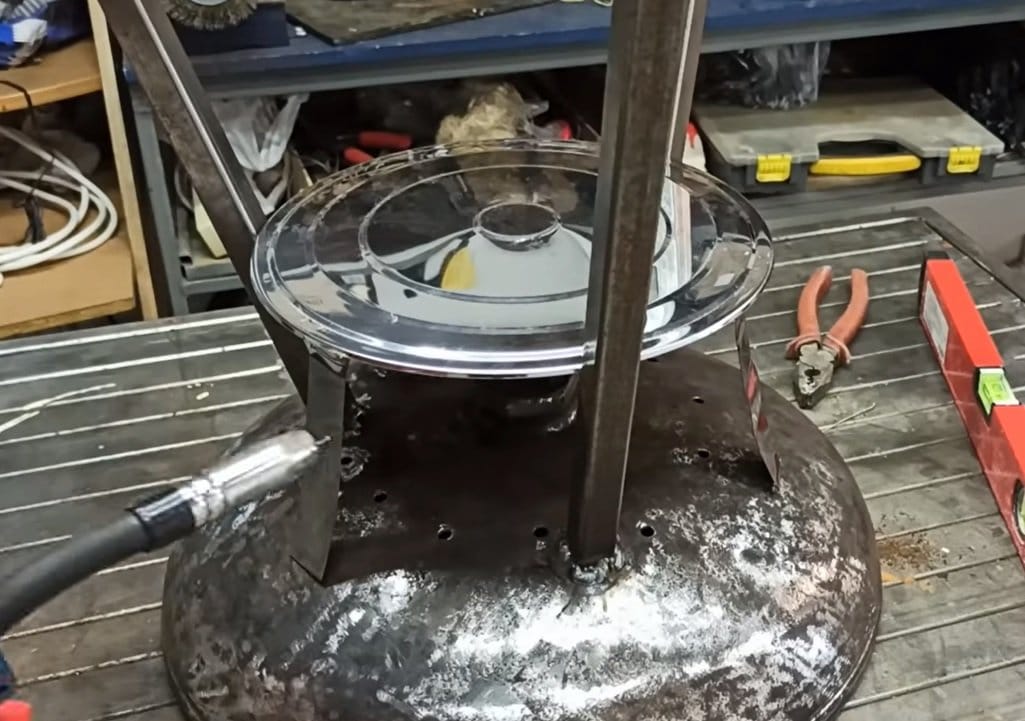

Бойлер из баллона

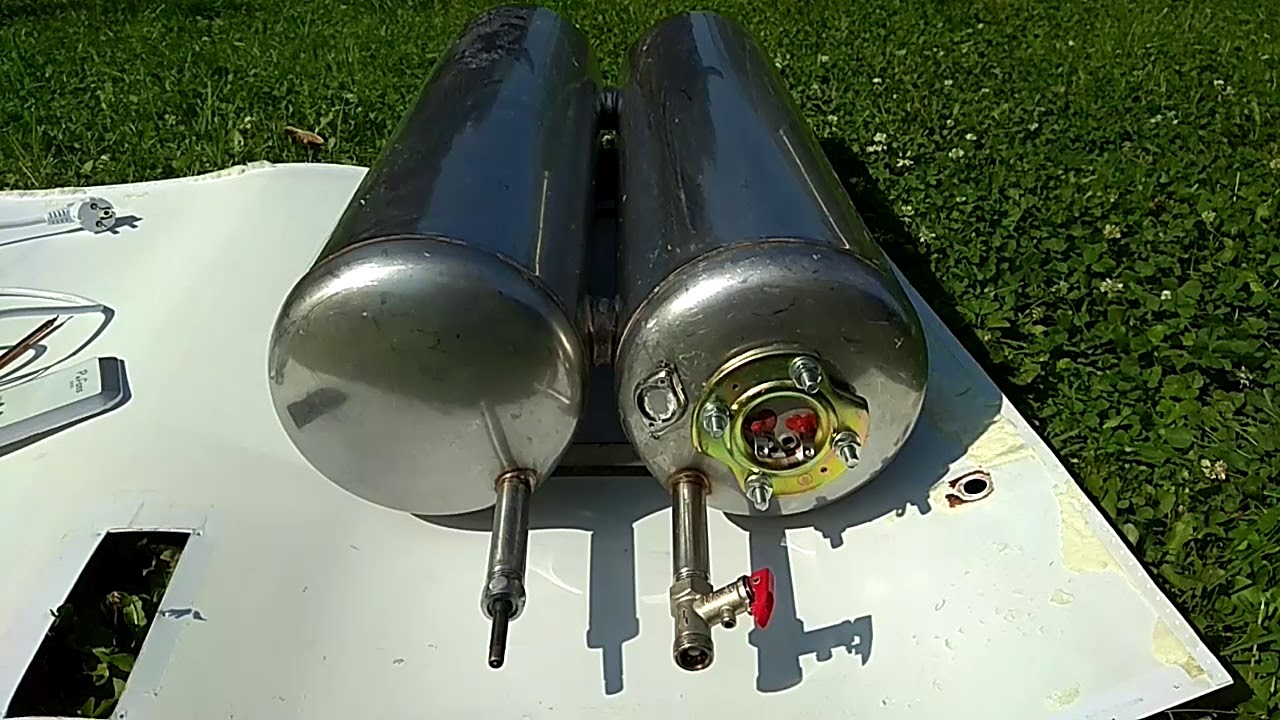

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

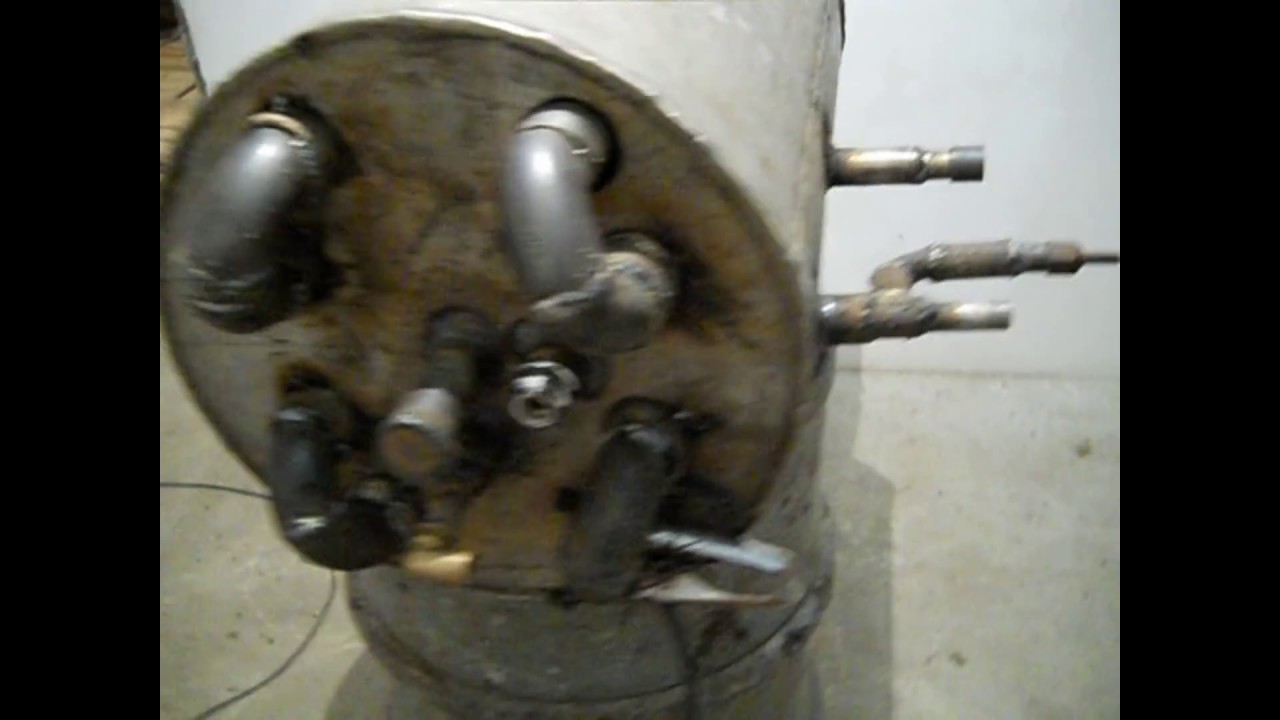

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.



Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

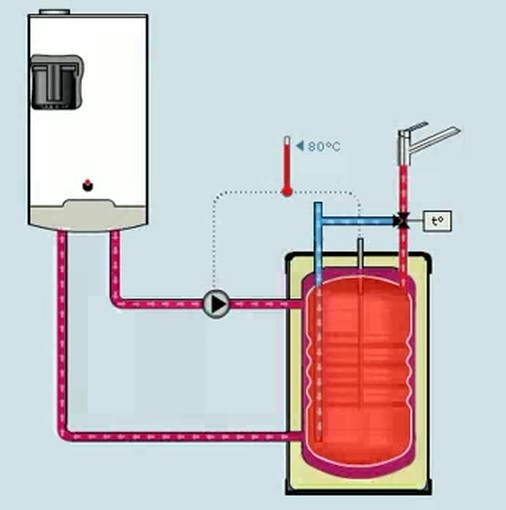

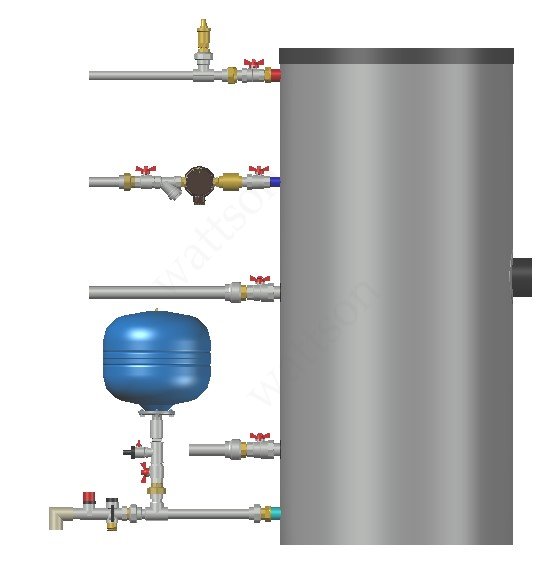

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Как сделать проточный водонагреватель своими руками

Можно пойти в магазин и купить кран-проточник, имеющий встроенный тен мощностью 3 кВт. Но придется потратится на 20 – 30 у.е. Также большие траты ожидаются в будущем, ведь электричество является наиболее дорогим энергоносителем. Поэтому принять душ и помыть посуду оказывается не столь дешево, и если делать это все горячей водой регулярно…

Нагревание воды газом намного дешевле, но проблема значительная в установке газового проточника. Можно ли решить вопрос с нагревом воды, соорудив нечто своими руками, из дешевых или подручных материалов… Посмотрим, что получается у умельцев, как можно сделать проточный нагреватель самостоятельно и дешево…

Электрический проточник из недорогих тенов и труб

Проточный нагреватель можно спаять из полипропиленовых трубок диаметром 32 мм и подобрать к ним пару тенов по 1,5 – 2,0 кВт, вкручивающихся на резьбе ¾ или 1 дюйм.

К тройнику с одной стороны подключается подача воды, с другой – муфта под тен, а напротив нее — трубка 30 см, куда этот тен помещается. Важно обеспечить прямолинейность муфты и трубы, чтобы тен не касался стенок. Поэтому во время пайки рекомендуется пользоваться внутренним шаблоном-трубой, чтобы не пришлось позже подгибать в кипятке.

Два таких тройника с трубками под тены, которые соединяются между собой, образуют полный нагреватель. Но есть вопрос – как управлять включением, и главное, как выключить, когда кран закрывается и проток воды прекращается? Посмотрите видео о монтаже своими руками проточного нагревателя работающего на электричестве…



На что хватит горячей воды с проточника

Наш самодельный проточный водоагреватель сопоставим по мощности с изделиями заводского изготовления – все те же 3,0 кВт, которые можно включить в любую сеть 220 В. Но расход горячей воды здесь совсем небольшой, приблизительно 1,5 литра при нагреве на 25 градусов и меньше 1,0 литр/мин при нагреве на 35 град, т.е. примерно до 42 – 45 градусов. Душ принять не очень комфортно, воды попросту мало. Но для мытья рук и посуды под краном, в принципе, достаточно.

Таким образом, экономя совсем немного при изготовлении прибора, мы можем понести довольно значительные затраты в будущем по оплате счетов энергосети, если наше изделие будет работать часто.

Хорошо экономить возможно лишь с дешевым газом, энергия от которого минимум в 5 раз дешевле чем от электричества, но как это сделать?

Как делают проточный нагреватель на газовой печке

Во всех квартирах имеется газовая плита с 3 – 4 конфорками, а также кастрюли и мыски большого диаметра. Осталось докупить (достать) медную или стальную гибкую трубку диаметром 10 – 13 мм общей длиной не менее 5 метров, намотать ее в змеевики, и разместить их в паре-тройке кастрюлей. Также приобщить силиконовую гибкую трубочку для соединения нескольких таких бойлеров косвенного нагрева между собой. А также для подключения к водопроводной сети, где использовать стандартный переходник, например, 12 мм на ½ дюйма.

Видео расскажет, как можно сделать самостоятельно проточный водонагреватель на газу. Но польза от него под вопросом…



Поможет ли самодельный газовый нагреватель

Мощность трех газовых конфорок не превысит 5 кВт в лучшем случае, но с учетом качества газа и несколько уменьшенной отдачи каждой горелки от паспортной (обычно), можно не получить мощность горения и 4 кВт. Но главное, что КПД самодельного проточного нагревателя на газу будет низким – много тепла уходит на обогрев кухни. При самом оптимистичном прогнозе он не более 70%.

Итого, получаем все те же 3 кВт нагрева воды – ни душик принять толком, ни тем более ванночку горячей водой наполнить. Получается, что целесообразней просто в ведре нагреть воды для ванной за 20 минут до кипения…

Но терпеть эту бытовую проблему — нагромождение на газовой печке и поджигать-тушить конфорки только для того, чтобы тарелку сполоснуть, вряд ли кто-то будет. И перспектива у этого эксперимента по созданию проточного газового нагревателя своими руками только одна – быть разобранным обратно на запчасти.

Что же практичного можно создать самостоятельно?

Котел или водонагреватель из металлической трубы и тенов

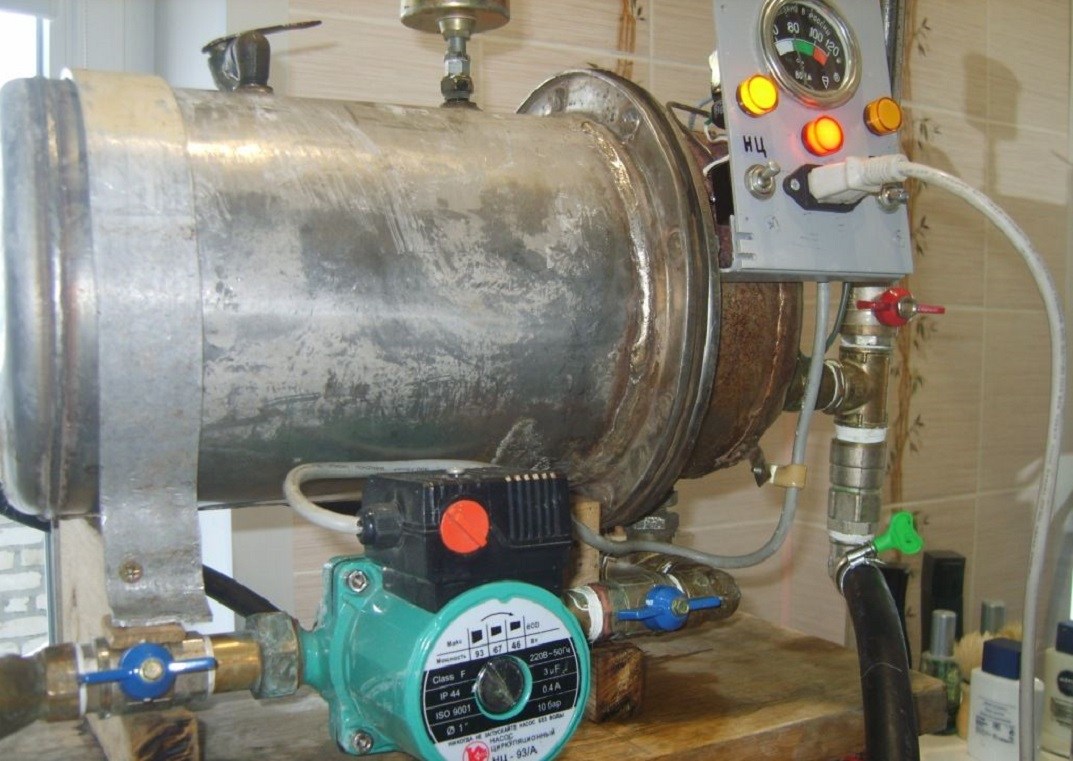

Солидный электрокотел своими руками можно изготовить из трубы диаметром 100 мм, если сделать филигранно сварочные работы по монтажу муфт под тены. Так как в отрезке трубы нужно разместить параллельно 3 шт длинных нагревательных приборов.

Как сделать, расскажет уважаемый специалист на видео. Но данные аппарат с успехом может нагревать и проточную воду, если только его снабдить автоматикой на включение и выключение… При мощностях порядка 10 кВт и трехфазном питании это будет уже довольно приемлемый электрический водонагреватель, собранный своими руками…





чертеж, изготовление самодельного бойлера косвенного нагрева

Решая проблему снабжения дома горячей водой, очень часто останавливаются на варианте бойлера косвенного нагрева. Однако стоит такой вид нагревателей достаточно дорого, поэтому вопрос о возможности его создания своими руками довольно актуален.

Устройство и принцип работы

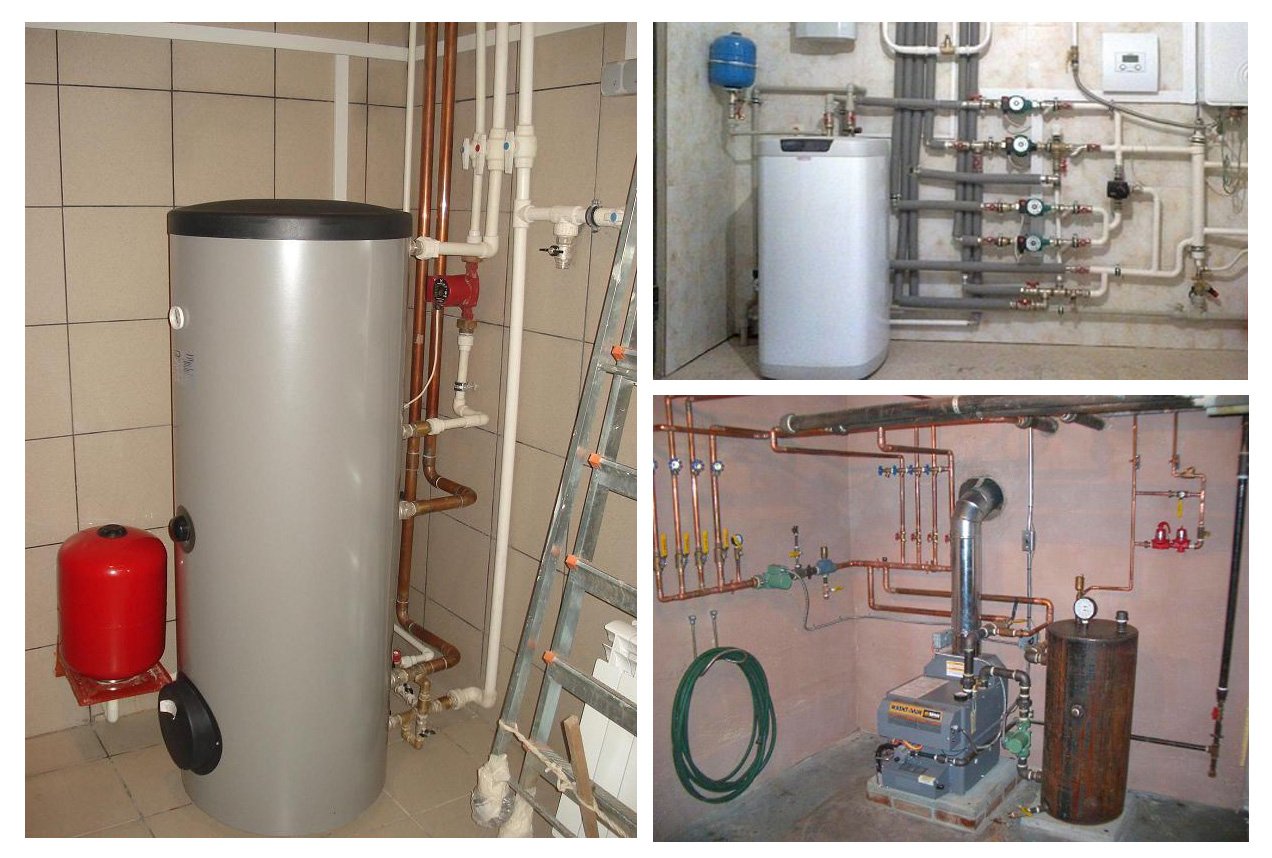

Бойлером с косвенным нагревом называют прибор накопительного типа, нагревание воды в котором происходит от теплоносителя из отопительной системы. Конструкция такого бойлера представлена корпусом, внутри которого размещен бак, а между баком и корпусом присутствует утеплитель, помогающий сохранять тепло нагретой воды.

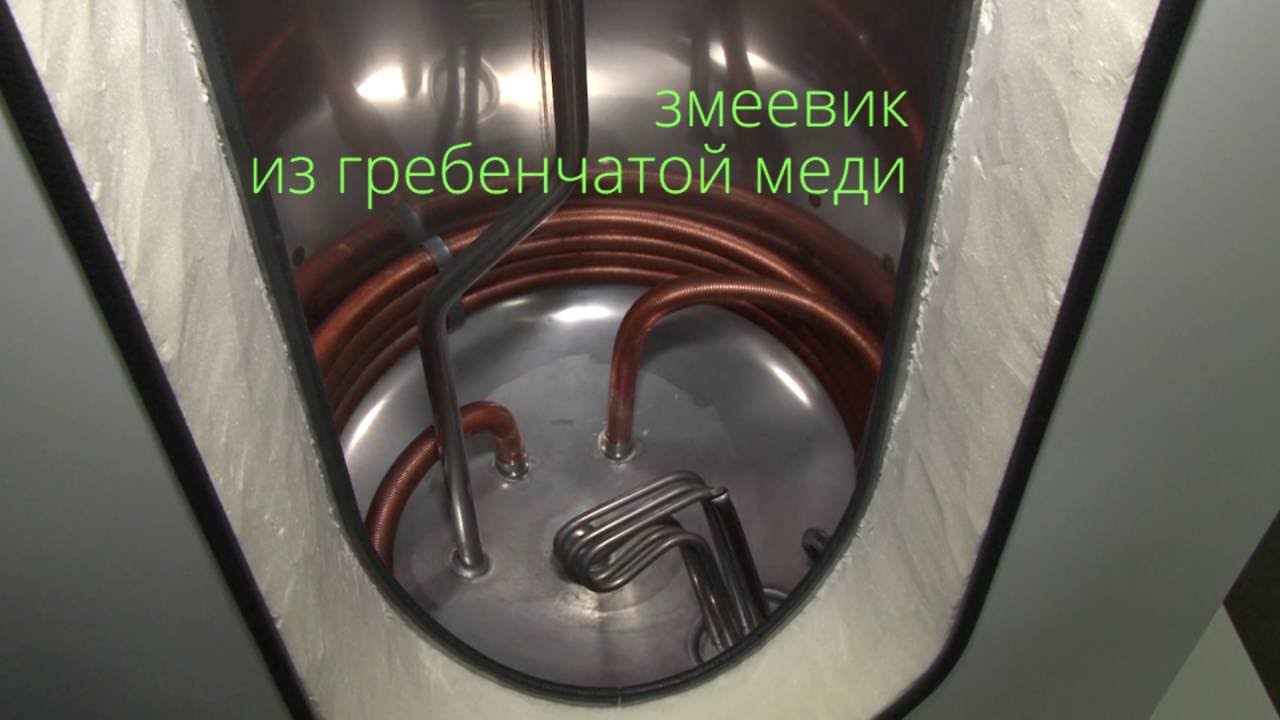

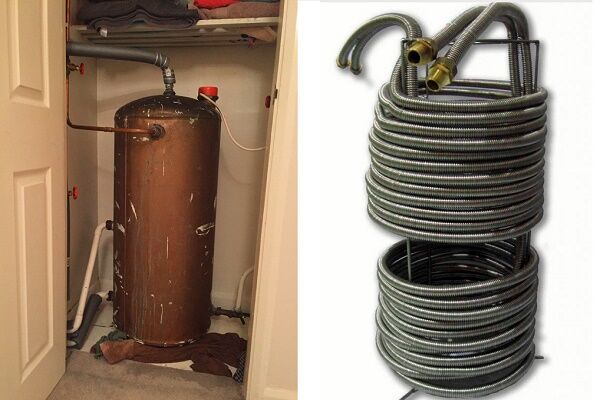

Внутри бака помещен теплообменник, наиболее часто представляющий собой закрученную по спирали трубу. По ней перемещается теплоноситель, который поступает в прибор из системы отопления.

Также в каждом бойлере косвенного нагрева имеется по два входных и выходящих патрубка – одни отвечают за циркуляцию теплоносителя, другие связаны с санитарной водой (подводят холодную воду из водопровода и выводят нагретую воду).

Принцип работы подобного прибора очень простой – через стенки теплообменника тепло от теплоносителя переходит к холодной воде в баке бойлера, нагревая ее.

Как рассчитать нужный объем?

В расчетах необходимого объема самодельного бойлера следует учесть потребности всей семьи. Один человек тратит в день в среднем 5-15 л воды на умывание и от 50 до 90 л на душ. Для мытья посуды в среднем нужно 20-25 л теплой воды в день. Чтобы набрать ванну, нужно 160-200 л теплой воды. При расчетах нужно не забыть, что вода в бойлере имеет высокую температуру, и для использования она почти вдвое будет разбавляться холодной.

Сложив нужный для всех членов семьи объем, цифру следует округлить в большую сторону.

Особенности бойлеров, сделанных своими руками

• Установка такого прибора экономит финансы владельца дома.
• Аппарат подключается к отопительной системе дома и должен устанавливаться рядом с отопительным котлом.
• Из такого прибора пользователь получает воду с постоянной температурой.
• Если емкость бойлера большая, нагрев воды в нем довольно длительный. Причем за время этого нагрева интенсивность обогрева помещений дома снижается.
• На трубке теплообменника постепенно откладывается накипь, поэтому 1-2 раза в год ее придется очищать механически или с помощью химических средств.
• Горячая вода из такого бойлера может поступать только в отопительный сезон. Чтобы аппарат обеспечивал воду и в летний период, в него следует встроить ТЭН.

Материалы

• Для емкости следует подобрать материал, стойкий к коррозии. Это может быть как пластик или алюминиевый сплав, так и нержавеющая сталь. Также для бака подходит обычная сталь, если ее предварительно обработали защитными средствами, например, покрыли эмалью. Нередко баком используют газовый баллон, который очищают и грунтуют. При этом предпочтительнее взять новый баллон, чтобы у воды не было неприятного запаха, а при работах с ним (разрезании и проделывании отверстий) баллон обязательно нужно заполнить водой.

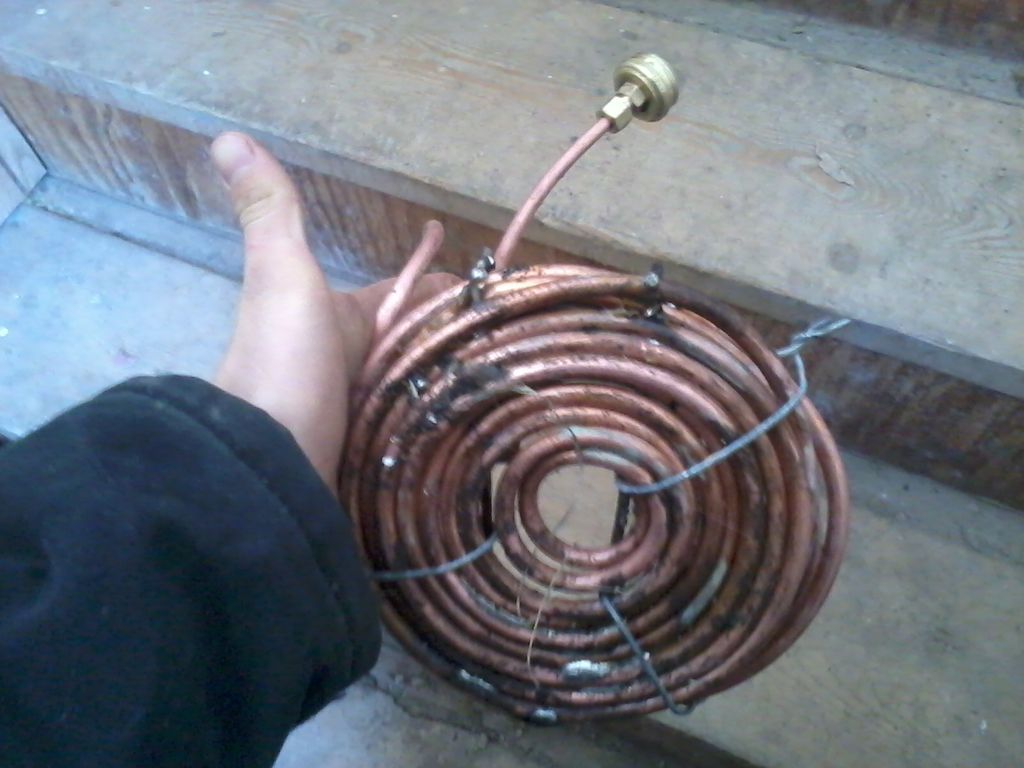

• Для змеевика можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Хорошим выбором будет латунная либо медная трубка. Ее диаметр и длину подбирают в зависимости от объема будущего бака.
• Для теплоизоляции самодельного бойлера подходит любой материал с теплоизолирующими свойствами. К примеру, можно воспользоваться пенополиуретаном, минеральной ватой, изолоном, пенопленом, монтажной пеной и другим строительным материалом. Снаружи такой утеплитель часто покрывают фольгированным материалом.

Этапы работ по созданию бойлера

Чертеж бойлера может выглядеть следующим образом.

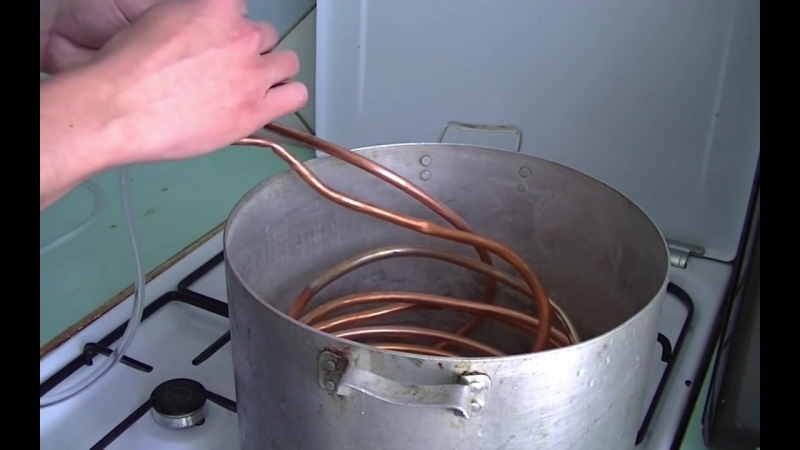

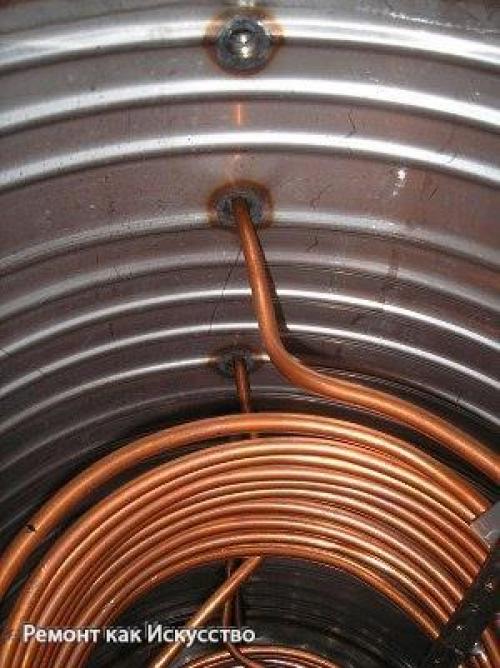

Создание теплообменника

При выборе диаметра будущего змеевика важно, чтобы вода в баке соприкасалась с такой трубой по максимуму. Для этого между витками трубы оставляют свободное пространство. Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника. Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали.

Подготовка емкости бойлера.

Выбрав подходящую емкость, в ней нужно проделать два отверстия для ввода холодной воды и вывода горячей. В каждое из них следует встроить шаровые клапаны для легкости эксплуатации. Также нужно два отверстия для монтажа теплообменника. Еще одно отверстие понадобится для сливного крана, который располагают внизу устройства.

Если запланирован монтаж электронагревателя, для него также высверливают отдельное отверстие внизу бака.

Установка

Подготовив все составные части будущего бойлера, вам нужно:

1. Приварить петли для монтажа бойлера на стену или ножки при установке прибора на пол.
2. Установить теплообменник внутрь бака.
3. Подсоединить необходимые трубки и шланги. Особое внимание следует уделить трубе, по которой холодная вода будет поступать внутрь бойлера. На ней обязательно монтируется обратный клапан, препятствующий вытеканию воды из аппарата.
4. Установить внутрь бака ТЭН, если это запланировано.
5. После проверки герметичности змеевика закрыть бак наглухо, заварив его крышку.
6. Выполнить теплоизоляцию прибора. Выбранный теплоизолирующий материал прикрепите к баку стяжками из проволоки либо клеем, стараясь охватить весь периметр прибора. Такая обшивка не только поможет сохранять температуру нагретой в бойлере воды, но и сократит время нагрева, что повысит КПД аппарата. Одним из вариантов может быть применение двух емкостей с укладыванием теплоизоляции между их стенками.

В следующем видео автор Богдан Хмельницкий показывает, как он самостоятельно собрал бойлер косвенного нагрева.

Монтаж бойлера своими руками

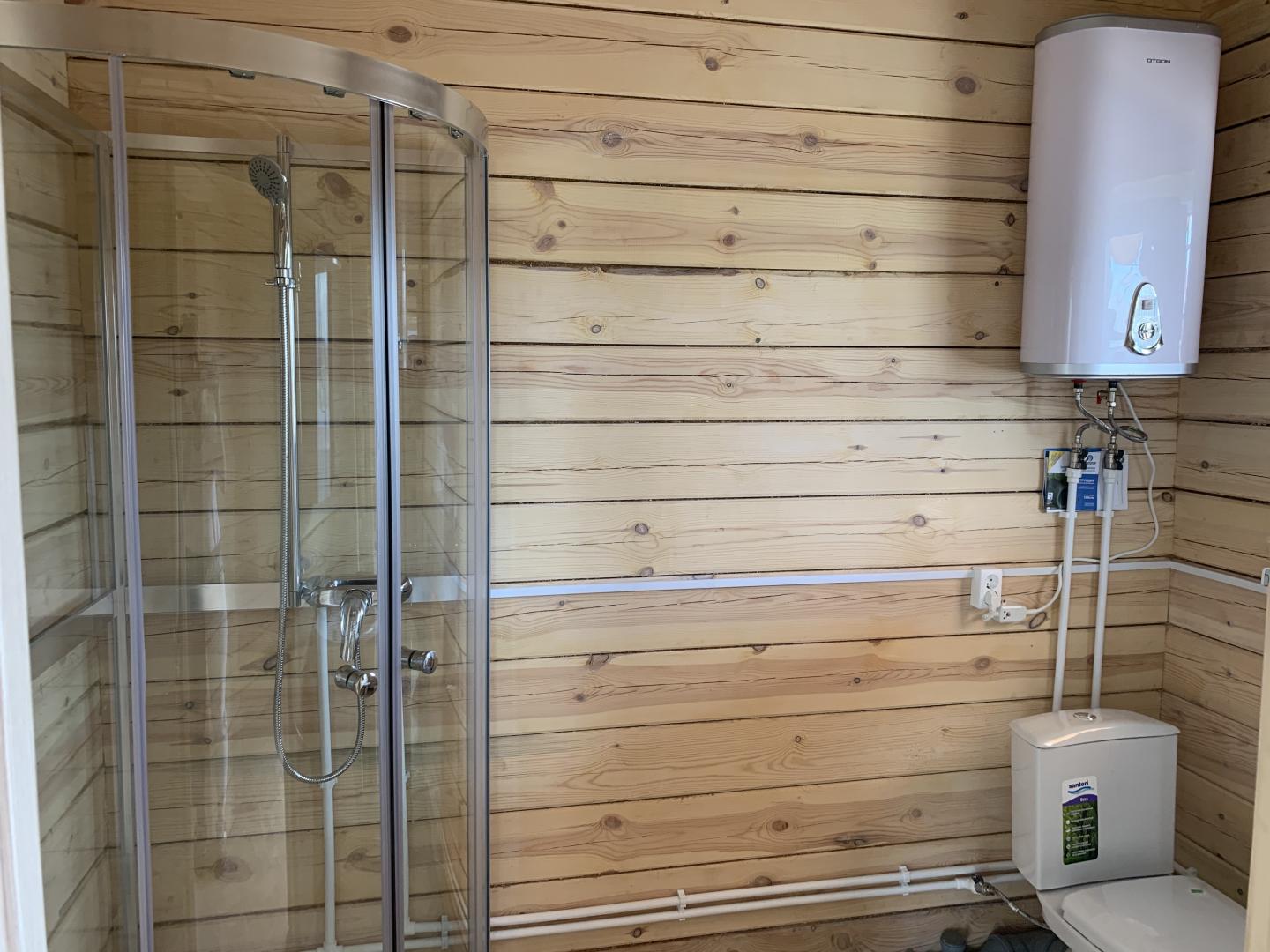

Электрические бойлеры и водонагреватели одинаково востребованы, как в частных домах, так и в обычных квартирах, легко справляясь с возможными отключениями горячей воды или работая на постоянной основе. Электрические бойлеры могут быть накопительные или проточные. Последние обычно пользуются меньшим спросом, так как уступают накопительным электрическим бойлерам по объему и более дорогостоящие.

Для монтажа бойлера можно вызвать специалистов или справится своими силами, соблюдая все правила техники безопасности.

При самостоятельном установке бойлера нужно соблюдать строгие правила: полностью отключить электричество и перекрыть трубы с подачей воды!

В данной статье мы расскажем, как правильно установить бойлер

Материалы для монтажа бойлера

• бойлер электрический накопительный
• 2 гибких водопроводных шланга длиной по 2 м (длина зависит от расстояния до врезки в водопровод)
• 2 дюбель-гвоздя с крючком на конце
• предохранительный клапан (идет в комплекте с электрическим бойлером)
• кран (вентиль) диаметром 10 мм (зависит от диаметра водопроводной трубы)
• уплотнительная лента или сантехнический лён

Установка электрического водонагревателя: инструменты

• электродрель или перфоратор
• сверла с победитовым наконечником для кирпичных стен
• разводной ключ
• отвертки

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать.
Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

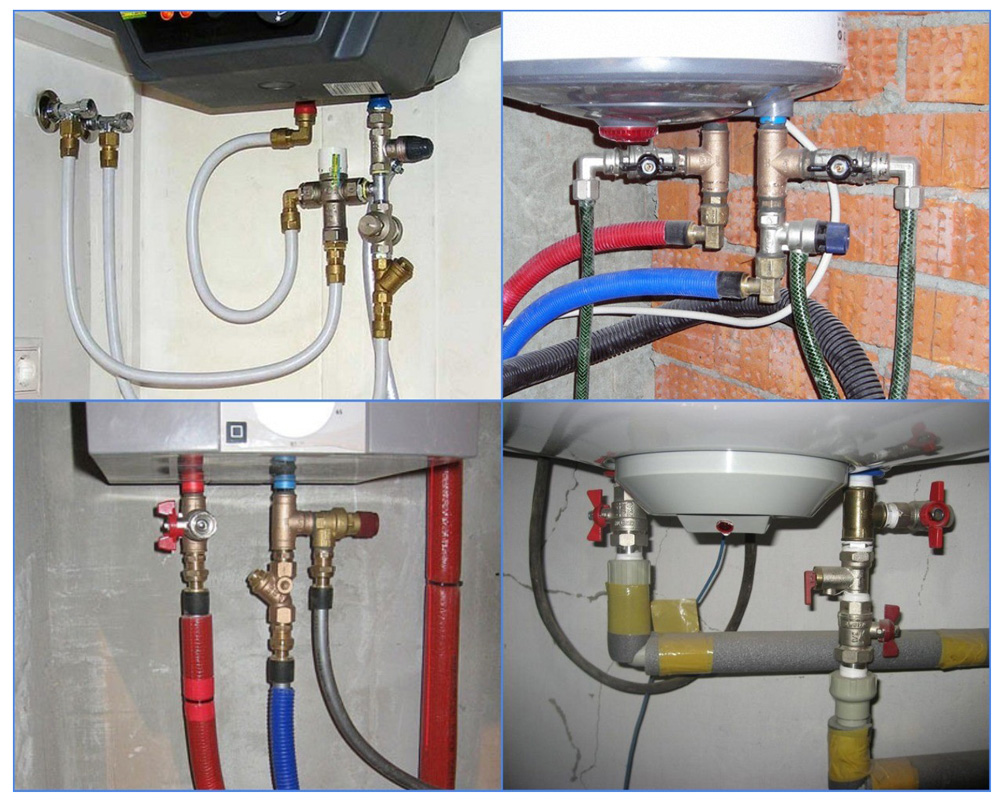

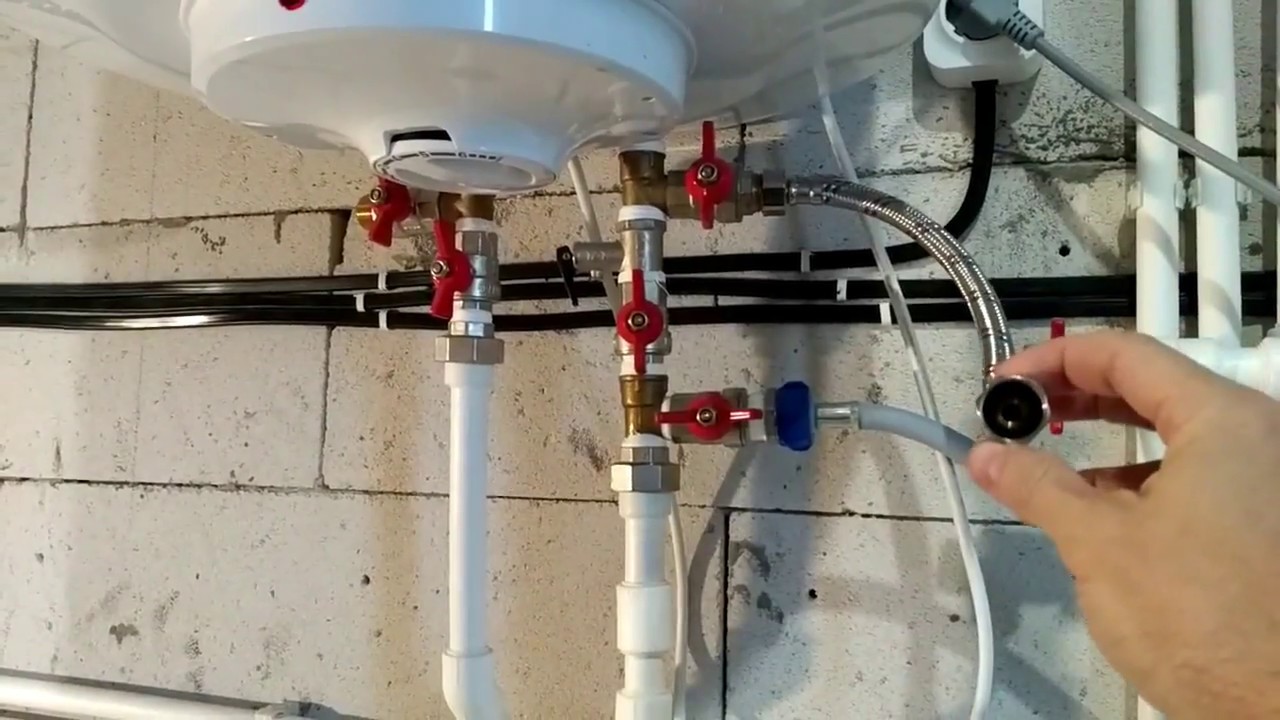

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

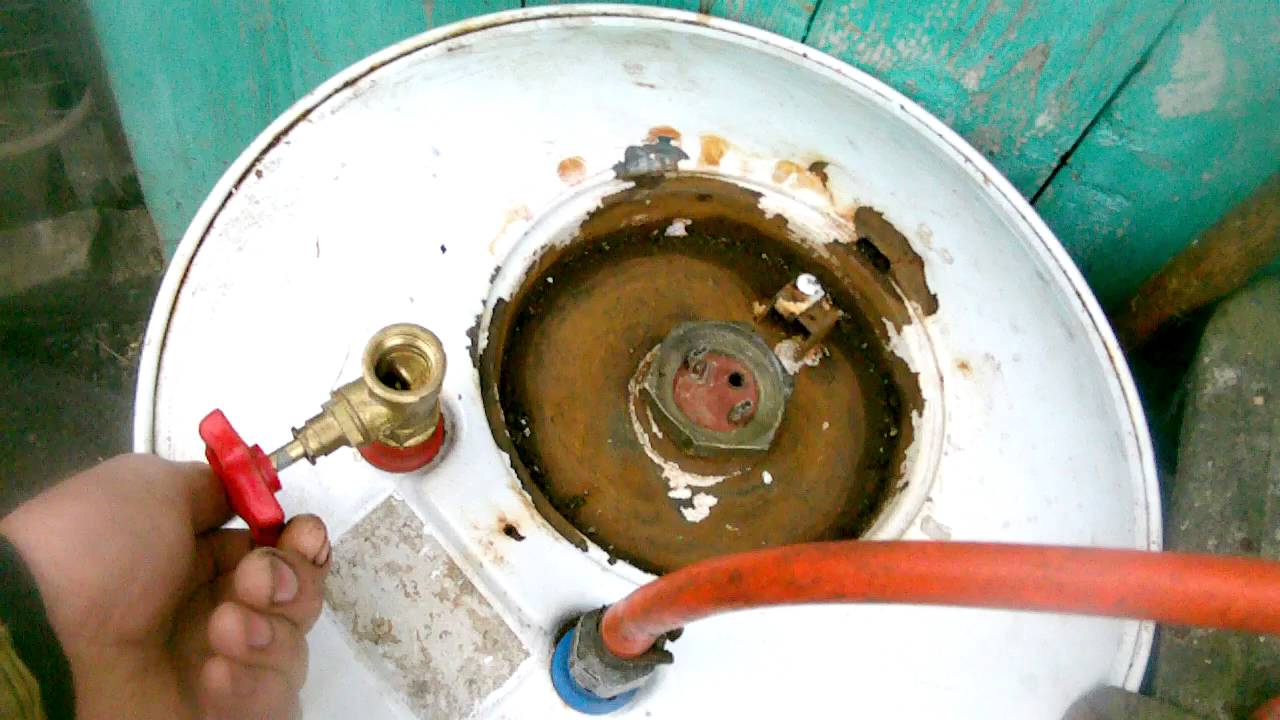

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности.

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

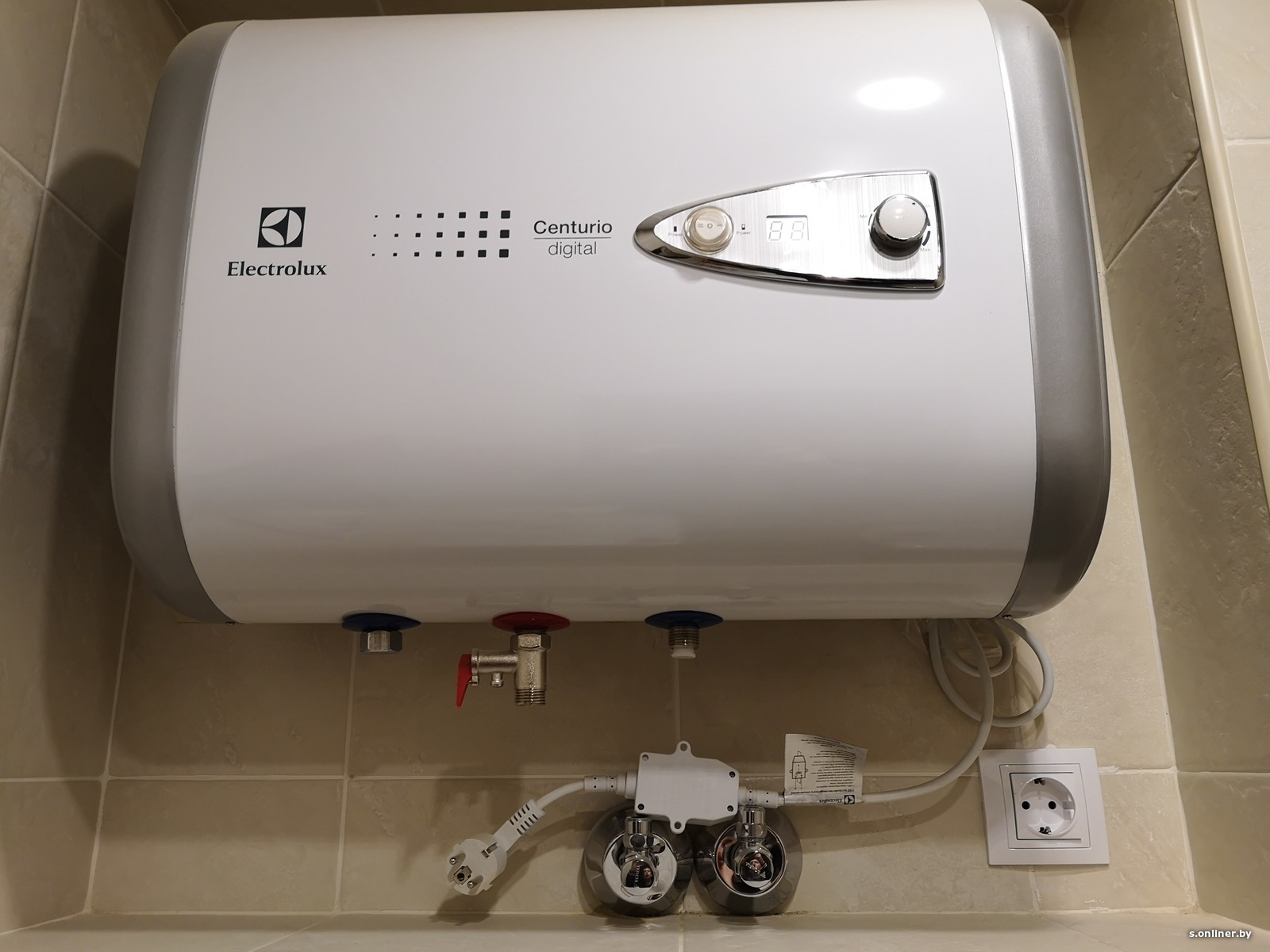

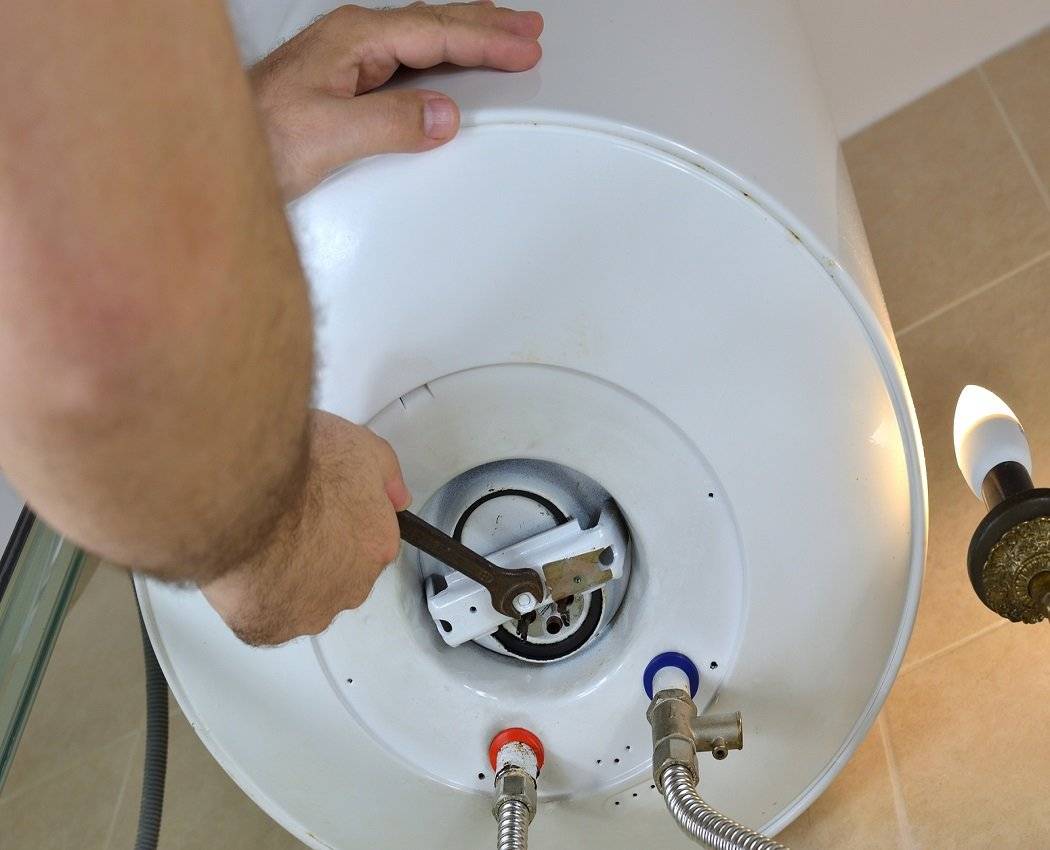

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

Всё, бойлер подключен и работает.

конструкция, чертежи, пошаговое руководство с фото

Одной из главных потребностей человека в доме является систематическая подача горячей воды. Если в квартире допускается как минимум центральное снабжение водой, то в условиях пригородного жилья требуется проанализировать разнообразные виды.

Хорошее водонагревательное устройство можно купить на рынке либо в торговом центре, а можно сэкономить ресурсы и сделать бойлер своими руками по чертежам.

Вы либо можно купить бойлер, либо сделать его сами

Оценка косвенных водонагревателей

В современном мире очень трудно обойтись без горячей воды, поэтому большинство людей использует бойлеры. В магазинах можно встретить разные типы водонагревательных устройств.

Они бывают следующих видов:

В этом видео вы узнаете, как сделать бойлер своими руками:

Для обогрева воды в косвенном водонагревателе не потребуется применять газ, электроэнергию или твёрдое горючее. В основе изготовления водонагревателя, сделанного собственноручно, — применение термической энергии, которая производится сторонними источниками. Из-за переходных теплоносителей необходимо транспортирование теплоты. В качестве таких веществ можно взять антифриз или воду. Применяя же бойлер, можно сберечь много энергоресурсов.

К сожалению, водопроводный нагреватель имеет значительный минус: отсутствие возможности его использовать в конце сезона отопления. Использование котла в самые жаркие периоды года только лишь для получения горячей воды считается экономически нерентабельным действием. В этом случае рационально изготовить собственными руками комбинированный водонагреватель, который, помимо теплообменника, будет снабжён ещё и мощнейшим нагревательным компонентом.

Такой бойлер в зимнее время станет функционировать через конструкцию отопления в обычном порядке и в промежуток отключения отопления — с ТЭНа, заранее интегрированного.

Подбор ТЭНа

ТЭНы для бойлеров изготавливаются с изогнутых медных трубок. Их окончания должны быть закреплены фланцем. В качестве проводника тепла выступает токопроводящая нихромовая нить, что находится внутри трубки. Для защиты конструкции от тока нить обрабатывают гальваническим изолятором, что обладает требуемой теплопроводимостью. Сделать самостоятельно такую конструкцию непросто, поэтому опытные мастера рекомендуют покупать её в специализированных магазинах.

Надо отметить, что проточный электроводонагреватель отличается от накопительного непосредственно ТЭНом. У первого вида конструкции обогревательный компонент встроен в особую пробирку, сквозь неё и проходит влага.

Выбирать такой компонент нужно в зависимости от мощности.

Перед покупкой ТЭНа нужно подробнее узнать о нём

Оптимальная мощность, чтобы водонагреватель разогревал воду, — 2 кВт, несмотря на то, что существуют ТЭНы от 0,9-6 кВт. Однако даже если мощность станет ниже 2 кВт, то прогреваться вода будет очень долгое время. При больших значениях проводка здания, вероятно, будет перегружена.

При размере корпуса около 50 л и ТЭНе, мощность которого 2 кВт, вода станет прогреваться приблизительно около двух часов.

Разумнее в целом выбирать подогреватель с заранее установленной функцией терморегуляции. Подобная функция позволяет разогревать воду до установленной температуры, интервал колеблется от 35 и до 85°C, и происходит это без помощи других выключателей. Таким образом, если в бойлере температура падает на 1°C, нагреватель автоматически включается и начинает нагревать воду.

Нужно обратить внимание и на трубы ТЭНа: чем они короче, тем меньше будет теплоотдачи и больше будет температура нагрева. В соответствии с этим в таком ТЭНе накипь образовывается значительно стремительнее, что сказывается на теплоотдаче от нагревательного элемента к воде. Если есть накипь, то устройство будет постоянно перегреваться, что очень повысит потребление электроэнергии. Также и повреждённый из-за накипи ТЭН легче и дешевле выбросить, нежели отремонтировать.

Подготовительный этап

Для того чтобы сделать водонагревательный прибор самостоятельно, потребуется разобраться в чертежах. Также следует приобрести все необходимые материалы и инструменты для работы.

Материалы, которые понадобятся при изготовлении бойлера для горячей воды своими руками:

1. Ёмкость с толстыми, металлическими стенками (например, пригодится резервуар от баллона).
2. Гайка — 32 мм.
3. Терморегулятор.
4. Электрический ТЭН.
5. Пакля либо специальная смазка для изоляции нагревательного элемента.
6. Клапан на холодную воду.
7. Фольгированный материал.
8. Угольник металлический.
9. Труба.
10. Провода и клеммы на электропроводку.
11. Крепления на стену (если нужно).

Не забываем про соответствующий материал, который потребуется для сборки бойлера

Своими руками сделать бойлер по чертежам несложно. Можно взять новый газовый баллон. Но можно использовать и бывший в употреблении резервуар, однако в этом случае при его использовании в первое время вода будет иметь соответствующий запах газа. Чтобы мгновенно избавиться от малоприятного запаха, следует разделить ёмкость на две части, внутри хорошо почистить и обязательно обработать нитрогрунтовкой. После этого внутреннюю поверхность необходимо тщательно вымыть и просушить.

Гайку необходимо вкрутить в сгон с резьбой и прикрепить в предполагаемую зону месторасположения гальванического ТЭНа. Трубка, по которой будет осуществляться подача воды, должна выходить с верхней части бойлера. Для того чтобы холодная вода поступала в проточный водонагреватель, следует сделать собственными руками рассекатель — это труба с небольшими дырочками и заглушкой с одной стороны, которая не позволяет воде разной температуры перемешиваться. Другой край трубы необходимо снабдить резьбой. На дальнейшем этапе нужно сделать отверстия около теплообменника.

Если бойлер должен висеть на стене, тогда следует прикрепить металлический уголок с ушками.

Установка терморегулятора

Чтобы бойлер в период работы можно было регулировать, необходимо установить в нём светоизлучающий диод или электрическую лампочку.

Прежде чем закреплять бойлер на стене, следует его покрыть теплоизолирующим слоем, чтобы он смог выполнять функции нагревателя. Для этого можно использовать двухслойную фольгу.

Металлопластиковые шланги и трубы, функционирующие под большим давлением, лучше всего объединять с трубами ГВС. Трубу, выполняющую подачу холодной воды, нужно снабдить возвратным клапаном. Этот клапан будет сохранять водонагреватель от проточной воды из бака нагревательного устройства, а также сбережёт ТЭН от перегорания.

Постоянное подорожание энергоресурсов вынуждает почти всех находить недорогие аналоги источников тёплой воды для личных потребностей. Таким источником на нашей планете считается Солнце.

Сегодня общество пытается различными методами применять хотя бы часть этого естественного блага в своих интересах, что позволяет экономить значительную сумму на обычном горячем водоснабжении.

Исходя из имеющихся обстоятельств, некоторые люди стараются оборудовать собственный дом водонагревателями, изготовленными собственноручно, что позволяет создать уютные условия для собственной семьи с наименьшими финансовыми вложениями в подогрев воды.

Бойлер косвенного нагрева своими руками в 4 этапа MOYO

Применение водонагревательного оборудования  — повсеместно. Его используют практически везде, где есть потребность в горячей воде. Необязательно тратить средства на газ или электричество, когда есть возможность, применяя технологию косвенного нагрева, использовать центральное отопление для того, чтобы нагревать бойлер. Ассортимент бойлеров косвенного нагрева – разнообразный. Вместе с тем, пользователи, имеющие опыт в создании разного рода агрегатов,  собственноручно могут смастерить столь полезный прибор. Мы поведаем о том, как это делается. Запаслись энтузиазмом, некоторыми знаниями и требуемыми инструментами? Тогда – поехали!

Как функционирует агрегат

---

Прежде, чем взяться мастерить агрегат требуется выяснить, что это, косвенный бойлер?  В чем отличия изделия от устройств привычных устройств,  работающих от розетки или газа, которые можно встретить на прилавках магазинов, и страницах сайтов, а после покупки — в каждом первом доме наших соотечественников?

Водонагреватель косвенного нагрева состоит из следующих элементов: емкости с трубами, размещенными внутри. Преимущественно это — отопительные трубы в виде змеевика, размещающиеся по центру либо по бокам. Проходящий по трубам носитель тепла нагревает воду, которая применяется по назначению.

Читайте также: Как выбрать бойлер

У вас не получится превратить таким образом воду в кипяток, да и достичь сколько-нибудь высокого градусов — тоже. Но приятной температуры воды хватит, чтобы отмыть жирную кастрюлю,  не переплачивая за  нагрев.

Важная особенность работы агрегата — она же и его преимущество — в беспрерывной температуре воды. В отличие от колонки, аппарат беспрестанно подогревает воду центральной отопительной системы. Не дожидаясь “стока” холодный потоков, вы открываете кран и сразу наслаждаетесь теплым душем! Вот и экономия “на ровном месте”.

Совет: Создать косвенный бойлер просто, если дать волю фантазии! Для этого пойдут в ход все подручные средства и материалы. На даче или у дома всегда найдется, из чего соорудить подобный агрегат.

Плюсы и минусы технологии

---

Использование косвенных водонагревателей означает ряд бонусов. Среди них:

1. Агрегаты экономичны. На них не тратится лишний газ или электричество, поскольку для поднятия и поддержания температуры воды используется тот же теплоноситель, что и в центральном отоплении. Отсюда вытекает и главный недочет: они приносят пользу только во время отопительного сезона. В теплое время года для нагрева воды придется использовать альтернативные источники, либо устанавливать в них дополнительные тены.
2. Простота конфигурации. Технику с незатейливой конструкцией мало что выведет из строя (и неважно, вы купите ее в магазине или смастерите сами).
3. Постоянство температуры воды. Вы до сих пор не придумали, куда применить холодную воду, стекающую в раковину в ожидании теплого потока, так ведь?

Главный минус косвенных устройств — слабенький прогрев водички.

Совет: хотите сэкономить средства на оплате за коммунальные услуги, и при этом обеспечить комфорт на кухне? Установите агрегат, работающий на косвенном типе подогревания, непосредственно над раковиной. Вода для мытья посуды всегда будет под рукой – дешево и удобно.

Схема создания

---

Анализ потребностей — обязательный этап работы. Он предшествует всем остальным шагам по созданию конструкции. Узнав, сколько нужно воды, вы тут же подсчитаете объем необходимой энергии. После просчетов начинайте создавать схему. Мы поведаем об общих правилах и тонкостях создания водонагревательных устройств.

Выбирая подходящую схему, учитывайте место расположения агрегата. Самая оптимальная локация для нагрева воды — поближе к котлу или совсем над краном (тогда вода не успеет остыть “в пути”).

Совет:  Агрегат, внедренный в отопительную систему — мощная конкуренция двухконтурным котлам, которое позволяет сэкономить не только по согласно рекламным заявлениям, но и на самом деле.

Типы самодельных водонагревательных устройств

---

Мастера из народа применяют разнообразные технологии с  различными способами, чтобы обеспечить себя теплой водой с наименьшими затратами. Модификациями, которые зарекомендовали себя, являются следующие:

1. Со змеевиком, который делается из металлической трубы спирального типа. Можно использовать готовую спиральную трубку, либо же изготовить ее самостоятельно. Для этого металл нагревается и деформируется. Лучше доверить эту процедуру профессионалу, чтобы избежать появления микротрещин в змеевике. Змеевик помещается в центре бака, либо сбоку. В данном случае это – вопрос удобства, не имеющий принципиального значения для работы устройства.

2. Чтобы обойти хлопоты с трубами, некоторые уммельцы используют баки различных диаметров и объема. В меньший подается теплоноситель, в большем – набирается вода, предназначающаяся для нагрева.

Не нравится ни один вариант? Придумайте свою разновидность бака косвенного нагрева!

Требуемый инструментарий

---

Прежде, чем ответить на вопрос, как сделать бойлер косвенного нагрева, подготовим необходимые материалы. Оговоримся, что мы мастерим агрегат со змеевидным нагревателем. Если вы используете иную конструкцию, сориентируетесь по ходу.

Вам понадобятся:

1. Бак для теплой воды. Он должен быть устойчивым к коррозии. Этими свойствами обладают металл с эмалированным покрытием, нержавейка, пластмасса, и др. К примеру, отличные баки получаются из старых газовых баллонов. Конфигурация и габариты баллонов вполне соответствуют этим задачам. Однако перед этим его требуется прогрунтовать и покрасить. Обратите внимание! Чтобы не «наслаждаться» запахом пропана, исходящим от нагретой воды, замочите емкость на несколько суток, периодически меняя воду.
2. Змеевик. Это — заранее подготовленная изогнутая труба, которую вставляют в бак.
3. Для работы также потребуется сварка с электродами.

Если планируете использовать бойлер и летом, дополнительно установите в него электрическую «начинку». Это делает устройство гораздо более удобным в использовании. Агрегат превращается в универсальное средство для нагрева воды, которое можно использовать всегда с наибольшей выгодой и экономией.

Читайте также: Что важно знать о бойлерах

Если отдать дань моде, подключив агрегат к солнечным батареям на крыше — сэкономите на минимальном потреблении энергии. Важно! Вы всегда можете переключить аппарат от солнца на стационарную сеть.

Таким образом, чтобы соорудить подобный агрегат, требуется минимальное количество деталей и материалов. Изделие очень экономно и не требует лишних затрат, тем более, что для его создания можно приспособить все, что имеется под рукой.

Совет: Покрытие из эмали и стеклокерамики – не слишком долговечно. Отдавайте предпочтение нержавейке. Тогда устройство будет работать, что называется «века».

Порядок проведения работ

---

Конструирование агрегата осуществляется поэтапно:

1.      подготавливается емкость. Помимо первичной обработки, подготовьте отверстия для холодной и горячей потоков, а также — для монтирования змеевика либо другого нагревателя;

2.      создается змеевик;

3.      монтируется теплоизоляционный слой;

4.     изделие собирается и крепится к системе.

Кажется, ничего сложного нет? Тогда поехали!

Читайте также: Какие бываю неисправности бойлера?

Подготовка бака

---

Лучше всего брать новый бак. Если такового не оказалось, прогрунтуйте и покрасьте имеющийся металлический баллон. Проследите за тем, чтобы он хорошо высох и выветрился. Это обезопасит изделие от появления ржавчины и неприятного запаха, исходящего от воды.

Вырежьте в нем отверстия для подачи и выведения потоков воды. Также позаботьтесь об отверстиях, через которые установится змеевик.

Сделать это просто. Срежьте края с емкости, чтобы получился цилиндр без дна и верха. В срезанных частях сделайте отверстия для труб требуемых диаметров. После установки змеевика панели привариваются сваркой, создавая цельную конструкцию.

Совет: Нет желания самому создавать бойлер, но средств  на приобретение нового устройства не хватает? Воспользуйтесь возможностью купить бойлер в кредит!

Подготовка змеевидного нагревателя

---

Для изготовления нагревателя змеевидной формы одинаково подходит как пластиковая, так и металлическая труба. Принципиальное значение имеет только ее диаметр — она должна быть небольшой. Ее наматывают на цилиндрическое изделие нужных габаритов. Каким будет змеевик в диаметре, зависит от индивидуальных потребностей. Важно, чтобы нагреватель легко входил и выходил из бака.

В ином случае будет сложно вынуть его для ежегодной чистки. Не пренебрегайте гигиеной — в осадке, который ухудшает теплоотдачу, к тому же и размножаются бактерии.

Обратите внимание! От соотношения площади змеевика и размеров емкости зависит, как быстро будет прогреваться вода.

Теплоизоляция

---

Чтобы вода держала тепло, и сам водонагревательный агрегат не выступал в роли еще одной батареи, снаружи устройство требуется хорошенько изолировать. Теплоизоляцию делайте перед сборкой. Утеплителем может быть практически любой теплоизоляционный материал, к примеру, полиуретан или монтажная пена. Прикрепляют теплоизоляцию различными способами: садят на клей, обвязывают стяжкой. Конкретный способ изоляции зависит от того, какой именно материал оказался под рукой. Лист пенопласта, в частности, можно скрепить стяжкой в двух-трех местах, либо посадить на клей.

Чем основательнее сделана теплоизоляция, тем выше коэффициент полезного действия водонагревательного оборудования.

Читайте также: Топ-10 производителей бойлеров.

Сборка бойлера

---

Когда все подготовительные работы завершены, осталось дело за малым – собрать агрегат воедино. Обратите внимание на то, не повредилась ли теплоизоляция и, при необходимости, возобновите ее целостность.

После этого змеевик требуется подключить к источнику тепла — отопительной системе. Далее устанавливаются трубы, обеспечивающие подачу холодной воды, а также кран для вывода горячей воды. Для реализации последнего понадобится разводка к мойке либо ванной.

Крепление бака к стене должно быть надежным. Используйте специальные кронштейны, обеспечивающие надежность монтажа. Они должны выдерживать вес, несколько превышающий массу бойлера и жидкости, имеющейся в нем.

Таким образом, можно своими силами соорудить высокопроизводительный агрегат, основанный на применении технологии косвенного нагрева. Надеемся, что представленная в статье информация поможет в этом. Все, что потребуется вам для того, чтобы радоваться самостоятельно сделанному бойлеру — это желание, время и целеустремленность!

Видео о создании самодельного бойлера:

советов по усадьбе: лучистое тепло своими руками с котлом на ракетной печи — Новости Матери-Земли

1/6

Ракетный котел «Дракон» предназначен для нагрева воды для теплого пола в доме Люс.

Фото Шины Пендли

2/6

Обыщите местный склад утиля, чтобы найти и установить компоненты для вашего собственного ракетного котла «Дракон».

Фото Тимоти Люса

3/6

Решетка топливной камеры для хранения дров ракетного котла «Дракон».

Фото Тимоти Люса

4/6

Наружная юбка для стояка котла «Дракон».

Фото Тимоти Люса

5/6

Монтаж в сухую часть стояка и деталей камеры сгорания ракетного котла «Дракон».

Фото Тимоти Люса

6/6

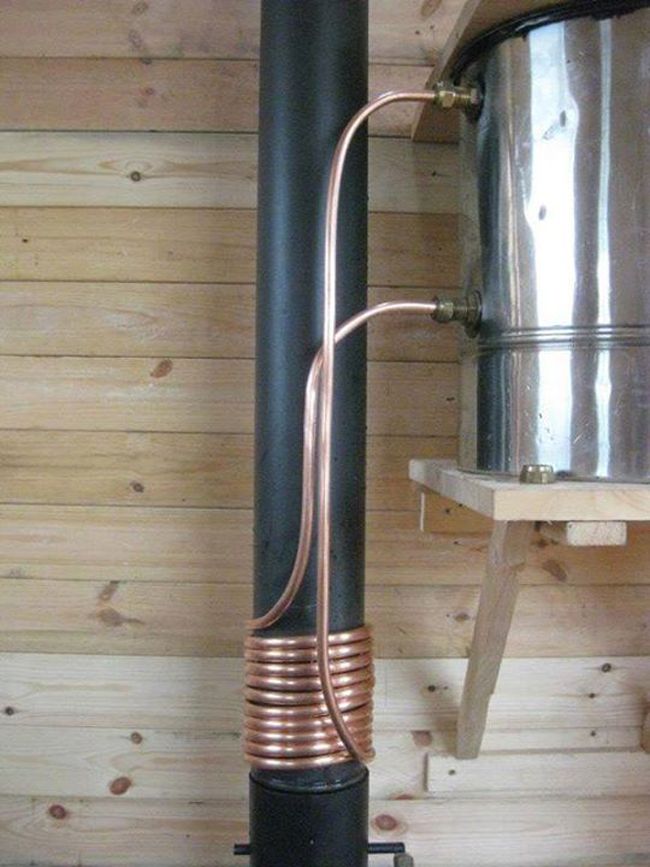

Оберните медную трубку вокруг камеры сгорания, чтобы увеличить площадь улавливающей тепло поверхности. Сконцентрируйте змеевики вокруг нижней трети камеры, чтобы получить как можно больше тепла.

Фото Тимоти Люса

❮ ❯

Мы с женой спроектировали наш дом для лучистого тепла своими руками. Я установил медные теплообменники в топку и трубу печи Fisher Grandpa Bear, в которой я вырос, и прокачал через них воду, чтобы нагреть наши лучистые полы. После тяжелой зимы, потраченной на кормление печи, я понял, что ракетная печь нам больше подойдет. (Ракетные печи — это эффективные печи, работающие на конвекционном топливе, работающие на биомассе, которые горят сильнее, чем обычные печи. )

Мне потребовалось два-три дня, чтобы построить то, что я называю ракетным котлом «Дракон». Он состоит из трех основных компонентов: камеры сгорания, в которой начинается горение; стояк, являющийся конвекционным двигателем, разжигающим печь; и два теплообменника. Нагретая вода хранится в резервуаре емкостью 330 галлонов отдельно от плиты. Я разработал закрытую систему, то есть вода не попадает в систему и не выходит из нее. Чтобы построить своего собственного «Дракона», отправляйтесь на местный склад и оцените детали из металлолома, избегая алюминия.

Узнайте больше об этом проекте котла с ракетной печью.

Материалы

• Сталь толщиной от 1⁄4 до 3⁄8 дюйма для основания / решетки
• Сталь толщиной от 1⁄4 до 1⁄8 дюйма для внутренних и внешних стен камеры сгорания
• От 1⁄16 до 1⁄ Сталь толщиной 8 дюймов для основания стояка
• Сталь толщиной от 1⁄8 до 1⁄4 дюйма для стояка / соединительной трубы и наружной стенки стояка
• Две 50-футовые катушки с мягким слоем 1⁄2 дюйма медная трубка
• Резиновый шланг 3⁄4 дюйма для горячей воды

Инструменты

• Молоток
• Сварщик
• Лобзик
• Сабельная пила
• Резак
• Шлифовальный или плазменный резак для резки металла

Камера сгорания. Камера сгорания состоит из основания, решетки, внутренней стенки, теплообменника из мягких медных трубок и внешней стенки с крышкой. Диаметр вашей внешней стены должен быть примерно на 1 1⁄2 дюйма больше диаметра вашей внутренней стены.

Я построил основу, приварив часть старого водонагревателя к нижнему краю проставки с двумя колесами полуприцепа или тормозного барабана. Вы можете использовать все, что сделано из стали толщиной не менее 1⁄4 дюйма и имеет какую-то решетчатую / спицевую структуру, чтобы пропускать воздух и пепел.

Установите внутреннюю стенку камеры на основание для хранения дров. Я отрезал нижнюю и верхнюю часть старого 100-фунтового пропанового баллона.

Оберните 1⁄2-дюймовую медную трубку вокруг камеры сгорания, чтобы создать первоначальный теплообменник. Оставьте примерно 10 дюймов, выступающих за верхнюю и нижнюю часть внутренней стенки камеры. (См. «Теплообменники» ниже.)

Сделайте выемку в нижней части внешней стенки камеры, чтобы медная катушка могла выйти через нее. Сдвиньте внешнюю стенку камеры вниз по медной трубке.Убедитесь, что крышка закрывает внешнюю камеру.

После того, как вы собрали печь, вам нужно разметить и вырезать отверстие в нижней юбке / решетке и вставить 2-дюймовую стальную трубу, которая будет служить воздухозаборником. Установите впускной патрубок под углом 45 градусов, где-нибудь рядом с центром решетки. Часть мусора, падающего из печи, может быть раскаленным углем, поэтому важно, чтобы входное отверстие выходило вниз в огнеупорный контейнер.

Подъемная труба. Это вертикальная труба, в которой горячий газ и пламя поднимаются вверх, создавая сильную конвекционную силу, которая создает тягу.В то время как внешняя стенка камеры не является необходимой на стояке, если вы планируете выпускать воздух прямо из стояка прямо в дымоход, это добавит некоторую изоляцию, чтобы помочь сохранить более эффективную передачу тепла из стояка во вторичную. теплообменник. Это также повысит безопасность сборки стояка и колена, которые могут раскалиться докрасна.

Подсоедините стояк к камере сгорания с помощью колена на 90 градусов (или сделайте колено на 90 градусов, отрезав трубу под углом 45 градусов).Сделайте опору и внешнюю стенку камеры для размещения стояка. Оберните 1⁄2-дюймовую медную трубку вокруг стояка в качестве теплообменника. Поместите дымоход прямо внутрь стояка, а вентиляцию — за пределы здания.

Теплообменники. Используйте медные трубки диаметром 1⁄2 дюйма. Если вы будете использовать развальцовку для подключения к водопроводу, не имеет значения, какой у вас размер медной трубки (CTS) или размер трубки для хладагента. Оставьте трубку свернутой в бухту. Снимите все защитные резиновые колпачки с обоих концов и отложите их в сторону.Поверните катушку и отрегулируйте петли так, чтобы, когда катушка стоит вертикально, оба конца трубки были направлены вверх. Поместите один конец трубки в садовый шланг и включите его примерно на половину потока, пока из другого конца не пойдет вода. Это вытеснит все пузырьки воздуха из трубки. Снимите шланг, стараясь удержать воду внутри шланга, и закройте колпачки с обоих концов. Поместите трубку в морозильную камеру примерно на 12 часов. Лед оттолкнет колпачки и выступит на пару дюймов с обоих концов.Этот шаг необходим для предотвращения перегиба трубки при ее сгибании вокруг стояка. Чтобы создать змеевик теплообменника для стояка, аккуратно распрямите примерно 20 футов трубки и прикрепите его липкой лентой к стояку.

Лента будет удерживать трубку на месте, пока вы быстро наматываете медь на стояк. В результате получится хитрая катушка, напоминающая самогонный аппарат. Повторите процесс аналогично для камеры сгорания, поместив большую часть змеевика в нижнюю треть камеры, где будет концентрироваться большая часть тепла.Используйте проволоку вместо ленты, чтобы удерживать медь при намотке этой катушки.

Используйте хомуты для шлангов из нержавеющей стали, чтобы подсоединить 3⁄4-дюймовый резиновый шланг к обоим теплообменникам котла ракетной печи. Резиновый шланг должен выдерживать температуру до 212 градусов по Фаренгейту. Я использую стальной резервуар на 330 галлонов для хранения горячей воды. Вода, безусловно, является наиболее эффективной средой для хранения тепла, поэтому у нас есть примерно восемь часов буферного времени после того, как пожар погаснет, прежде чем наш дом начнет остывать.Вода подается по трубам из дома в печь, из печи в резервуар и из резервуара обратно в дом. Еще одно преимущество — бак смягчает перепады температуры в печи. Это гарантирует, что я никогда не рискну подавать слишком горячую воду в трубопроводы из сшитого полиэтилена (PEX) в наших бетонных полах (которые рассчитаны на давление до 185 градусов).

---

Есть хак? Если вы решили проблему с вашей собственностью, мы хотим знать об этом. Напишите свое исправление и отправьте его (с фотографиями) на номер Letters @ MotherEarthNews.com .

Опубликовано 6 декабря 2016 г.

СТАТЬИ ПО ТЕМЕ

Для съемки природы и дикой природы требуется нечто большее, чем просто модное снаряжение. Вам потребуются базовые технические знания и уверенное использование камеры.

Я никогда не прятал украшения, так что раз в год я мог целыми днями работать над их демонстрацией, а всего через месяц снимал их.

Собирайте навоз из местных источников, таких как фермы, молочные фермы и даже зоопарки, чтобы превратить этот богатый питательными веществами материал в компост, который понравится вашим культурам.

Машины Мерфи — Самодельные планы котлов на отработанном масле

Наружный масляный котел

Техническая поддержка включена!

Планы наружных масляных котлов (только онлайн-доступ, возможность печати) Цена: 99 долларов. 50

Планы котлов на жидком топливе (онлайн-доступ + бумажная копия *) Цена: 149,50 долларов США

Подробнее:

Покупка планов Приобретая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней. За это время вы можете просматривать, скачивать и распечатывать планы сколько угодно раз! Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.

– Планы котлов на отработанном масле – Часто задаваемые вопросы о котле на отработанном масле – Комплект деталей для автоматического розжига

Возможно, вас заинтересуют наши нагнетательный вентилятор, топливный насос Murphy MP-1 и комплект нагревателя котла

Запчасти и аксессуары:

Нет на складе

Murphy Fuel Pump MP-1 (Buna seals) Цена: 166 долларов. 80

Нет на складе

Добавить уплотнения Viton (совместимо с маслами на растительной основе) Цена: 30,00 $

Нет на складе

Комплект нагревателя котла Цена: 64 $.50

Нет на складе

Вентилятор нагнетателя камеры сгорания Price: $ 116,69

Нет на складе

Масляный наружный котел Murphy’s Machines.

Обогрейте дом, сарай, джакузи, горячую воду или даже бассейн! Работает даже с системами принудительной подачи воздуха! Изготовлен из общедоступных деталей и материалов! Дешево и легко построить! Сократите или полностью откажитесь от счетов за отопление зимой! Невероятно подробные и простые для понимания инструкции проведут вас через весь процесс строительства на каждом этапе. Детали конструкции покрыты полнотекстовыми пояснениями, четко обозначенными 3D-графикой и реальными фотографиями. Более 170 страниц с рисунками, настолько хорошими, что они почти похожи на фотографии!

Потрясающая трехмерная компьютерная графика и детализация упрощают выполнение пошаговых планов!

Часто задаваемые вопросы можно найти внизу этого документа.

Приложения для отопления Включают:

ОБОГРЕВ ПЛАТЫ ИЗЛУЧЕНИЕ В — НАПОЛЬНОЕ ОТОПЛЕНИЕ БАССЕЙНЫ

СИСТЕМА ВОЗДУШНОГО ОТОПЛЕНИЯ РАБОЧИЕ МАГАЗИНЫ, САДЫ, ЗЕЛЁНЫЕ ДОМА ДЖАКУЗИ ИЛИ ГОРЯЧАЯ ВАННА

БТЕ Мощность: от 80 000 до 150 000 БТЕ / час Расход топлива: — Нефтяные масла = 1 — 1. 5 галлонов / час — Растительные масла = 1-2 галлона / час Объем теплообменника: ~ 37 галлонов Макс.рекомендуемая температура воды: 180 градусов Макс.давление: Только атмосферное открытое отверстие Требования к питанию: 120 В при 15 А Требования к давлению воздуха: 90 PSI при <0,25 куб.1 Дизель - Дизель № 2 - Мазут, Машинно-режущие масла

Необходимые инструменты: сварочный аппарат Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты. Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством. Среднее время сборки: Сильно зависит от опыта и других возможностей.

Комплект деталей для автоматического зажигания Автоматизируйте систему зажигания для простоты эксплуатации! Экономьте топливо и время! Комплект автоматического розжига содержит большинство необходимых деталей для автоматизации последовательности зажигания. Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации.

В коплект входит: Контроллер горелки Реле управления Соленоид давления воздуха Пилотный топливный соленоид Зажигатель искры Аквастат Поплавковый выключатель топлива Поплавковый выключатель воды Сопло пилотного пламени Ячейка извещателя пламени Клеммные колодки Тумблер

Следующие предметы также необходимы, но не входят в комплект. Пропановый бак Регулятор пропана Пропановые шланги Монтажный провод

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Сколько стоит строительство? Строительство базовой неавтоматической установки будет стоить от 250 до 300 долларов. Автоматизация установки добавит к стоимости еще 500 долларов. Есть также расходы, связанные с подключением котельного агрегата к вашей тепловой нагрузке, но мы не можем рассчитать это из-за широкого диапазона возможных применений. Что делать, если у меня есть печь с принудительным воздухом? Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру печи, очень похожий на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик для горячей воды стоит от 100 до 200 долларов, и его довольно легко установить. Вода, нагретая на 180 градусов из бойлера, прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи. Сколько сжатого воздуха он использует? Котел требует 90 фунтов на квадратный дюйм сжатого воздуха. Чтобы дать вам представление об используемой громкости, если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издающий шипящий звук, он использует меньше половины этого количества. Очень мало! Мой 30-галлонный мусорный компрессор включается примерно каждые 2 или 3 часа. Какой большой воздушный компрессор мне нужен? Практически любой воздушный компрессор, способный генерировать 90 фунтов на квадратный дюйм, справится с этой задачей. Вы даже можете не отставать от велосипедного насоса, если хотите попробовать! Один из этих маленьких воздушных компрессоров-блинчиков даже отлично подойдет. Для чего нужен баллон с пропаном? В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Пропановый бак стандартного размера для барбекю, вероятно, прослужит пару лет. Может ли он сжигать глицерин? Пока нет, но мы над этим работаем. Какое топливо он может сжигать? Котел «Машины Мерфи» может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, жидкое топливо, растительные масла и биодизель. Нужны ли мне специальные инструменты для сборки этого котла? Не совсем. Вам потребуется сварочный аппарат MIG или TIG, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале? Все, что по своей природе «построено самим», не будет внесено в списки UL и, как таковое, не должно размещаться в каком-либо жилище.Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и непогоду. Может ли этот котел производить пар? No. Бойлер «Машины Мерфи» выполнен в атмосферном стиле и может создавать только горячую воду. Сколько стоит обслуживание? Узлы теплообменника и чаши горелки следует разбирать и очищать каждый сезон. Также каждый сезон воду следует проверять на наличие необходимого количества антикоррозийных химикатов. Насколько шумно? По количеству и типу шума он почти такой же, как от микроволновой печи.Гудящий шум едва слышен на высоте 100 футов. Нужно ли менять фильтры или засорились форсунки? В агрегате нет топливных фильтров, но есть топливная сетка, предотвращающая засорение насоса жучками, ветками или масляными шариками. Сетку потребуется чистить только «по мере необходимости», вероятно, один или два раза за сезон. Есть ли в этом котле какие-либо особые детали, которые сложно найти или которые стоят дорого? Базовая установка с ручным управлением состоит из широко распространенных деталей и принадлежностей.Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти части ни в одной куче хлама или в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации. Может ли это обогреть мой дом? Да! Абсолютно! Фактически, он был разработан для обогрева моего дома, гаража и биодизельного процессора! Бойлер Murphy’s Machines производит до 150 000 британских тепловых единиц в час и может легко обогреть большой дом и даже горячую воду для бытового потребления! Его также можно использовать для обогрева бассейна, гидромассажной ванны, мастерской или любой другой тепловой нагрузки! Можно ли подключить этот котел к термостату? Да! При установленном пакете автоматики агрегат самовоспламеняется и отключается по мере необходимости, чтобы поддерживать заданную температуру в водяной рубашке. Чем этот нагреватель отличается от других нагревателей отработанного масла? Большинство нагревателей отработанного масла, представленных сегодня на рынке, спроектированы как распылительные пистолеты или горелки. Горелки — это то, на что они похожи. Это масляный огонь внутри кастрюли или сковороды. Это очень грязные устройства, создающие много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к более чистому горению и большей тепловой мощности.Проблема с большинством нагревателей распылительных пистолетов заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые забиваются из-за частиц и загрязнений, присутствующих в отработанном масле. В нашем обогревателе нет насоса высокого давления или топливной форсунки, поэтому нечему засорять. Нужно ли мне строить навес снаружи, чтобы разместить котел «Машины Мерфи»? № № Агрегат предназначен для работы на улице под дождем, снегом и другими погодными условиями. Можно ли подключить котел «Машины Мерфи» к моей нынешней котельной системе? Если ваш текущий бойлер — это система горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально. Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. А как насчет уличных дровяных котлов? Котел Murphy’s Machines можно легко установить в сочетании с дровяной системой котла, работающей на открытом воздухе, например, Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти намного проще, чем транспортировка древесины. Кроме того, поскольку система «Машины Мерфи» автоматизирована, она может выступать в качестве защиты от замерзания для систем котлов на дровах или использоваться в качестве основного источника тепла. Доступна ли поддержка, если у меня есть вопросы? Как и в случае со всеми планами и продуктами MurphysMachines.com, мы отвечаем на наш телефонный звонок 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

Ремонт котла своими руками | Spurk HVAC

В домах с лучистым отоплением используется нагретая вода, чтобы поддерживать комфорт в доме при понижении температуры.Узнайте о компонентах котельной системы, которые требуют регулярного контроля, и о том, в какое время ваша котельная система должна работать, когда это больше всего необходимо.

Техническое обслуживание котла

В отличие от печи, существуют ежедневные проверки, которые необходимы. Обратитесь к руководству пользователя за правильными уровнями, показаниями и настройками, чтобы иметь представление о том, что должна делать правильно работающая система.

Визуальный обзор

Осмотрите котел на предмет утечки воды и любых материалов, которые могут препятствовать или находиться слишком близко к котлу.Это в первую очередь мера предосторожности, чтобы гарантировать, что вентиляционные части, такие как дымоход, не заблокированы, что может привести к необнаруженному выбросу окиси углерода — опасного газа без запаха — или даже к пожару или взрыву. Концевая часть внешней вентиляции также важна для проверки на предмет закупорки или препятствий мусором, снегом или льдом. Хотя он, скорее всего, не подключен к самому котлу, проверка того, что ваш детектор угарного газа имеет работающие батареи и правильно определяет выбросы, является важным дополнительным шагом, который нужно предпринимать каждый раз, когда вы проверяете работу котла.

Проверка уровней давления и температуры

Еще одним ключевым компонентом обслуживания котла является мониторинг показаний давления и температуры на котле, чтобы убедиться, что они работают в надлежащих диапазонах. Обычный диапазон составляет 12-15 фунтов на квадратный дюйм, но обратитесь к руководству по эксплуатации вашего котла, чтобы точно узнать, где должны падать ваши показания давления. Убедитесь, что клапан давления находится в правильном положении и плотно закрыт. Скопление воды возле котла может происходить из-за напорного клапана, поэтому проверьте наличие признаков утечки или неплотного соединения в этой области, что также может вызвать уровни давления ниже оптимального.

Удалите воздух из радиаторов

Скопление воздуха в радиаторах может повлиять на давление в котле, поэтому ежегодное удаление воздуха для выпуска воздуха является важным процессом. Одним из признаков того, что в радиаторе может быть воздух, является наличие холодных пятен на самом радиаторе при включенном обогреве. При успешном кровотечении должен быть слышен шипящий звук. Отсутствие шипения или капель воды говорит о том, что в радиаторе осталась только вода, как и должно быть.

Проверьте устройство для смягчения воды

Основным компонентом вашего бойлера является вода, которая нагревается, но когда вы используете «жесткую воду» — воду с высоким содержанием минералов, — общие операции вашего бойлера могут быть затруднены.В некоторых котлах предусмотрены системы умягчения воды для очистки воды и ее «мягкости», в этом помогает солевой бак, в который подается соль. Проверьте уровень соли в резервуаре и при необходимости разбейте все крупные куски. Признаками того, что ваша вода может быть слишком жесткой для вашей системы, являются более высокие затраты на отопление и более шумный, чем обычно, бойлер, что указывает на накопление минералов или накипь в резервуаре и трубах.

Когда обращаться к специалистам

Если какой-либо из шагов по техническому обслуживанию, описанных выше, выявляет проблемы или ошибки, следующим шагом является обращение к специалисту по HVAC для проверки вашего котла и начала необходимого ремонта. Несколько областей являются непосредственными причинами для беспокойства, для решения которых вам следует обратиться за профессиональной помощью:

Разница температур в радиаторах

Если радиаторы или теплый пол в одной части дома не работают так же хорошо, как в других, вероятно, у вас есть проблемы. дисбаланс, вызывающий неравномерное распределение нагретой воды. Профессионал HVAC лучше всего квалифицирован для решения этой проблемы, поскольку он включает в себя регулировку ваших радиаторов и, возможно, даже частей трубопровода, чтобы обеспечить правильную циркуляцию воды по всему дому.

Утечки, которые не остановят

Если вы обнаружите, что ваш котел или радиатор продолжает течь даже после затяжки клапанов, пора обратиться к профессионалу, чтобы устранить проблемы с трубами или коррозией, которые, вероятно, являются основной причиной.

Всегда лучше назначать ежегодное посещение, чтобы специалист по ОВКВ приехал для проверки вашей котельной системы и поиска любых проблем, которые могут быть проблемой в дальнейшем или поставить под угрозу ваши усилия по отоплению зимой.

Ремонт котлов своими руками — современные котлы и водяное отопление

Могу ли я самостоятельно отремонтировать котел?

Какими бы распространенными ни были проблемы с бойлером, лучше всего, чтобы любые проблемы, которые могут возникнуть в отношении его функциональности, лучше всего подходили для квалифицированного специалиста, такого как команда Advanced Boilers & Hydronic Heating.Позволяя сертифицированным и квалифицированным специалистам взглянуть и выявить проблемы с вашим котлом, мы можем взять на себя тяжелую работу и убедиться, что проблема решена в безопасной и контролируемой среде. Если проявить инициативу и попытаться отремонтировать котел самостоятельно, это может привести к катастрофическим и даже более дорогостоящим последствиям, чем то, что могло быть до того, как квалифицированный профессионал отремонтировал его. Выбирая вариант «Advanced Boilers & Hydronic Heating», вы позволяете нам убедиться, что вы и ваша семья можете оставаться в безопасности и согреваться всю зиму, и верите в то, что работа сделана правильно!

Признаки того, что вам нужна помощь:

Совершенно уместно, что если вы заметите, что ваш котел не работает на полную мощность или начинает показывать признаки неисправности, вы обязательно сразу же позвоните в Advanced Boilers & Hydronic Heating. Наша команда опытных профессионалов специализируется на ремонте котлов в Денвере, обслуживании котлов в Денвере, замене котлов в Денвере и всем остальном, что необходимо для вашего котла. Вот несколько понятных признаков того, что вашему котлу нужна помощь:

• • Стук
• • Нет горячей воды
• • Из бойлера капает
• • Непостоянное и ненадежное тепло в вашем доме
• • Конденсация в бойлере
• • Дрожащая контрольная лампа (мигает и гаснет)

Позвоните в Advanced Boilers & Hydronic Heating:

Одним из наиболее важных факторов при обращении за помощью к профессионалу является то, что вы можете быть уверены, что ваша семья будет в надежных и надежных руках.В Advanced Boilers & Hydronic Heating наши сертифицированные специалисты имеют более чем десятилетний опыт работы, обладают знаниями в своей области и предлагают лучшее обслуживание клиентов. Специалисты Advanced поставляют со всеми необходимыми инструментами, оборудованием и деталями, необходимыми для ремонта вашего котла в Денвере. Мы гордимся своей эффективностью, опытом, надежностью и своевременностью, чтобы иметь возможность своевременно диагностировать и решать проблему, с которой вы сталкиваетесь в своем котле.

Не сомневайтесь и обязательно позвоните по телефону Advanced Boilers & Hydronic Heating сегодня! Мы хотим, чтобы вы и ваша семья оставались в безопасности, в тепле и счастливом этом зимнем сезоне! Позвольте нам позаботиться о вас сегодня!

Советы по зимнему котлу своими руками от профессионалов

5 советов по обслуживанию котла своими руками

Бойлеры

можно использовать для нагрева воды, обогрева дома или и того, и другого. Как и со всеми домашними приборами и приборами, небольшой уход имеет большое значение.Читайте наши лучшие советы по работе с котлами для зимы , чтобы в вашем доме было тепло и уютно в течение всего сезона. Нужна помощь с ремонтом котла? Команда SBPHA / C может помочь. Наберите (215) 584-2098 сегодня или свяжитесь с нами через Интернет.

Котлы бывают двух типов: водяные и паровые. В любом случае ваш котел представляет собой гидравлическую систему, которая использует горячую воду или пар для обогрева вашего дома и / или воды. Давайте рассмотрим 5 задач по уходу, которые вы можете выполнить дома, чтобы подготовить котел к зиме.

1. Очистите котел — Пыль может накапливаться и попадать в трубы и трубы вашего котла, в конечном итоге забивая их. Поддержание чистоты снаружи вашего котла поможет ему оставаться эффективным и поможет выявлять такие проблемы, как коррозия и износ. Когда дело доходит до очистки внутренней части вашего котла, всегда вызывайте для работы квалифицированного специалиста.

2. Проверка на утечки — В то время как некоторый конденсат и потеки воды являются частью нормальной работы вашего котла, значительные утечки означают проблемы.Обратите внимание на признаки ржавчины или скопления воды и сразу же вызовите сантехника, если вы подозреваете утечку или трещину.

3. Удалите воздух из радиаторов — Воздух часто попадает в радиаторную систему отопления и собирается в верхних точках радиаторов. Это может привести к неравномерному распределению тепла, даже если отдельные радиаторы останутся холодными. Вы можете опередить проблему, прокачав свою систему до наступления холодов. Узнайте, как удалить воздух из радиаторов.

4. Проверка давления — Оптимальный диапазон давления для вашего конкретного котла должен быть указан в инструкции производителя.Убедитесь, что в вашем котле есть давление, достаточное для обогрева вашего дома. В противном случае следуйте инструкциям производителя по увеличению или уменьшению внутреннего давления в бойлере для достижения соответствующего диапазона или вызовите сантехника.

   Получите ежегодное обслуживание котла от Pro

   Хотя эти действия помогут обеспечить бесперебойную работу котла всю зиму, лучше всего они работают в дополнение к профессиональному техническому обслуживанию. Квалифицированный сантехник осмотрит и очистит ваш котел, обеспечив безопасное и эффективное использование.

   Работа с командой в SBPHA / C

   SBPHA / C с гордостью обслуживает округа Монтгомери, Бакс, Филадельфия, Делавэр и Честер. Наша команда всегда рада ответить на вопросы и дать квалифицированную консультацию. Позвоните нам по телефону (215) 584-2098 или свяжитесь с нами через Интернет по всем вопросам, связанным с водопроводом, отоплением и кондиционированием воздуха.

   Советы по настройке печи и котла «Сделай сам»

   Мы в самом разгаре отопительного сезона здесь, в районе Буффало, штат Нью-Йорк.И хотя ваша печь или котел могут работать нормально, вы можете предпринять некоторые шаги, которые позволят вашей системе работать лучше всего — вам будет комфортно. Вот два важных шага, которые вы можете предпринять, чтобы сохранить свой комфорт и свою безопасность в предстоящий отопительный сезон.

   Следите за чистотой воздушного фильтра печи или котла

   Во-первых. Проверяйте фильтр печи и меняйте его каждый месяц или, для более дорогих фильтров, просто следуйте рекомендациям производителя. В руководстве пользователя указано, где находится фильтр и как его снять.Производители говорят, что гофрированные фильтры годны для трех месяцев, но меняйте их чаще, если у вас есть домашние животные, дети или вы производите много пыли. Грязные фильтры — самая частая причина проблем с печью. Пыль и грязь ограничивают поток воздуха, а если фильтр слишком засоряется, теплообменник перегревается. Перегретые теплообменники могут треснуть и привести к утечке окиси углерода в жилое пространство вашего дома. Это могло быть смертельно опасно. Это подводит меня к следующему пункту.

   Защитите свою семью от отравления угарным газом

   Проверить на утечку окиси углерода.Окись углерода — это бесцветный газ без запаха, который может быть смертельным. Если пламя в вашей печи настроено неправильно, газ может вытечь в воздух. В некоторых городах требуется, чтобы рядом с печью располагался комбинированный детектор дыма и CO. Эти устройства предупреждают вас в случае выбросов CO. Убедитесь, что эти устройства работают правильно. Возможно, у вас его нет из-за возраста вашего дома. Сделайте для вас профессиональную проверку.

   Это 2 простых способа обеспечить безопасную, эффективную и надежную работу печи или котла.Производитель вашего оборудования рекомендует проводить ежегодное техническое обслуживание у сертифицированного специалиста. Наши специалисты по отоплению проведут тщательный анализ и проверку вашего оборудования. Все чистим, смазываем и регулируем. Проверяем механическую целостность вашей печи или котла. Ваше оборудование прослужит дольше и будет работать более эффективно.

   Ваша печь работает всю зиму, чтобы согреться. Будьте удобны и безопасны. Позвоните для настройки печи или щелкните здесь, чтобы узнать больше о наших услугах по настройке печи.

   Как установить комбинированный котел

   Что такое комбинированный котел ??

   Комбинированные (или комбинированные) котлы A — это котлы, в которых газ используется как для высокопроизводительного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Комбинированный котел — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка пароконвектомата может оказаться одноразовой проблемой.Тем не менее, ваш котел время от времени необходимо обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

   Как работает пароконвектомат?

   Обычно используется обычный бойлер, который нагревает радиатор через герметичный водяной контур. В накопительном цилиндре есть горячий змеевик для нагрева воды, через которую протекает вода из радиатора. Комбинированный бойлер нагревает воду только при включенном горячем водопроводе или душе. Это обеспечивает максимальный КПД котла.Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

   Какие типы комбинированных котлов доступны?

   Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который непосредственно нагревает поступающую холодную воду для подачи в ваши краны и все другие точки горячего водоснабжения.

   Мгновенная конденсация: Работает как проточный котел, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел; это наиболее часто устанавливаемый тип сейчас.Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь по закону должны быть конденсационными.

   Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды. Накопленная вода также может улучшить начальную подачу воды из водопровода при открытии крана. После использования накопленного тепла этот котел будет работать как проточный.

   Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

   Комбинированный первичный накопитель: Это особая категория комбинированного накопителя, который будет включать в себя огромный накопитель для воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также быстрый нагрев радиаторов перед использованием накопителя для воды.

   Зачем устанавливать комбинированный котел?

   • Комбинированный водонагреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.
   • Комбинированные котлы доступны на газе, электричестве или жидком топливе, в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать как единицу центрального отопления, добавив радиатор.
   • Комбинированный котел не требует громоздкого накопительного цилиндра и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
   • Комбинированные котлы надежны. Они производятся по проверенной технологии.
   • Комбинированные котлы удобны и просты в использовании.
   • Еще одним преимуществом пароконвектомата является экономия времени и средств на установке. Отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
   • В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
   • Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
   • Экономично и практично.Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
   • Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть более дорогостоящей, чем установка системных котлов, подключенных к старой котельной системе.

   Когда нужно устанавливать новый?

   Котлы

   могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый.Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальный монтаж был произведен некорректно.

   Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег. Но прежде чем вы действительно погрузитесь в процесс установки, вам необходимо учесть различные факторы.

   Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести монтажное устройство отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, то, возможно, будет разумно инвестировать в надежную монтажную компанию, потому что вы можете повредить свой недавно купленный комбинированный котел.Если вы очень хотите установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

   Наиболее частые проблемы комбинированных котлов

   • Неисправен автоматический воздухоотводчик.
   • Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
   • Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
   • Неисправность насоса оставляет вас без отопления или горячей воды.
   • Неисправные переключающие клапаны могут застрять в горячей воде или центральном отоплении.
   • Ржавчина вызывает утечку в водопроводных трубах и приводит к потере давления воды.

   Это проблемы или типичные неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко устранить с помощью регулярного технического обслуживания.

   Установка котла может быть сложной задачей, а неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.

   Могу ли я сам установить комбинированный котел?

   Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, можно с достаточной настойчивостью изучить установку котлов. Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

   Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

   Комбинированный котел Этапы установки

   Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

   Давайте посмотрим на этапы установки комбинированного котла:

   Прочтите инструкцию по эксплуатации

   • Сначала полностью прочтите инструкцию по эксплуатации.
   • Изучите схемы установки даст вам хорошее представление о том, как должна выглядеть система после ее установки.
   • Разместите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
   • Перед использованием убедитесь, что у вас есть все необходимые компоненты и вы понимаете, что каждый из них делает.

   Выясните, куда все идет .

   • Выясните, где все будет размещено во всем остальном.
   • Определите точное положение вашего нового радиатора.
   • Убедитесь, что вокруг этих элементов достаточно места.
   • Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

   Знать трассу трубопровода

   • При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
   • Это обеспечит правильную установку пароконвектомата с минимальными проблемами.
   • Знание трубопроводов также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.

   Вмонтировать котел в стену

   • Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
   • Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

   Установите радиатор.

   • Если вы хотите эффективно обогреть свой дом, вы должны выбрать радиаторы, наиболее подходящие для вашей собственности.
   • Все радиаторы совместимы с комбинированными котлами.
   • Широкий ассортимент радиаторов поможет обогреть как самые маленькие, так и самые большие комнаты.
   • Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

   Обеспечить вентиляцию

   Новый радиатор потребует небольшой вентиляции воздуха после того, как вы все успешно установили. Для этого вам необходимо:

   • Удалите воздух из каждого клапана, повернув ключ или клапан, расположенный внизу.
   • Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

   Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам из этой статьи, вы сможете установить его за относительно короткое время и с минимальными усилиями. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

   Как найти профессионального установщика котлов

   Даже при том, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

   Просмотрите видео ниже, чтобы лучше понять, на что следует обратить внимание, прежде чем пытаться установить комбинированный бойлер. Мы считаем, что это очень полезно.

   Список литературы

   Что такое пароконвектомат — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

   Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

   Конденсационный котел — https://ru.wikipedia.org/wiki/Condensing_boiler

   Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51.
