Сделал адаптер для мотоблока своими руками БЕЗ ТОКАРКИ | Рукастый Колхозник

Привет друзья! В моих роликах часто мелькает самодельный адаптер для мотоблока и многие просили что бы я рассказал про него более подробно. Спешу выполнить вашу просьбу и показать ключевые моменты.

Адаптер своими руками

Такой адаптер может собрать каждый своими руками из подручных средств при наличии сварки и болгарки. В качестве переломного узла адаптера была взята крестовина от кардана жигулей, заварена соответствующим образом.

Узел перелома из крестовины карда от ВАЗ

Для того что бы исключить складывание крестовины по вертикали, вынул подшипники из правого и левого ушей и хорошо обварил с двух сторон. Оставив таким образом только свободу в право и лево для поворота.

Узел качения узла перелома сделал по принципу «труба в трубе». внешней обоймой выступил толстостенный отрезок трубы с толщиной стенки 8мм ( от какой то сель. хоз. техники), а внутренней кусок лома идеально подошедший по размерам и приваренный к одной из частей крестовины. Стопором выступили приваренныйе на свободный конец гайки в количестве трех штук, они же являются ограничителем опрокидывания.

Рама адаптера выполнена из профильной трубы 60/40 с толщиной стенки 2мм. Взял два отрезка и сварил их в на хлёст, усилив таким образом самый нагруженный участок рамы, а именно центральную ее часть.

Длину дышла адаптера не вижу смысла приводить, так как рост у всех разный и этот размер исключительно индивидуальный для каждого.

Переходим к ходовой части адаптера, а именно к ступицам. Ступицы были взяты от переднеприводного автомобиля Лада вместе с поворотным кулаком и гранатой , для того что бы можно было затянуть ступицу.

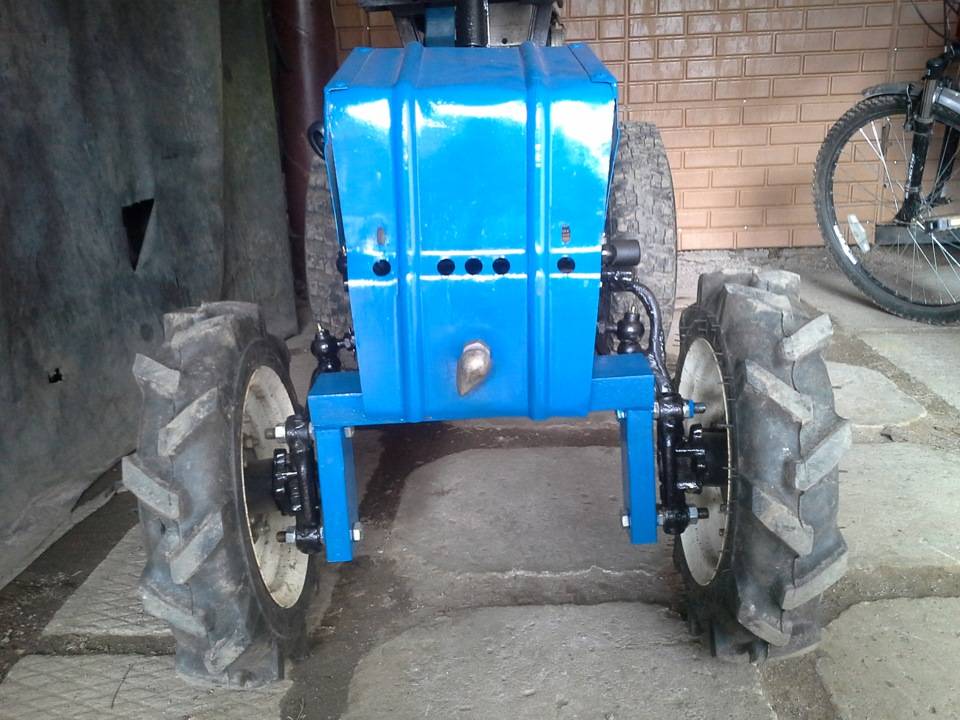

Ходовая часть самодельного адаптера. Ступицы от автомобиля Лада 2110

Верхнее ухо поворотного кулака приварил к каркасу рамы, а к нижнем ушам для усиления сделал укосины из квадрата 20/20. При изготовлении данного узла следует соблюдать хорошую точность относительно параллельности колес. Старайтесь выставить колеса строго параллельно друг другу, что бы адаптер не подруливал и не тянуло в одну из сторон.

Ну и переходим к части адаптера которая обеспечивает комфорт оператора, а именно сиденью. Сиденье я установил от автомобиля с возможностью регулировки спинки и самого сиденья вперед/назад. Что бы не отбивать спину на кочках под задний край сидения была установлена половина от жигулевской пружины.

Для подрессоривания сиденья взял часть пружины автомобиля ВАЗ

Пружину разместил на импровизированной площадке под задним краем сиденья, а на переднем крае выполнил крепление с возможностью вращения, все по тому же принципу «труба в трубе».

Переднее крепление сидения (труба в трубе) Внутренний вал сделан из прутка

Ну и прицепное для данного адаптера, то же не помешает, так как у меня имеется телега для моего мотоблока, которая используется с ним регулярно.

Прицепное выполнено так же из ушей карданного вала автомобиля ВАЗ

Уши прицепного усилил гайками с нужным диаметром отверстия, для того что бы не разбивало. Идеально подходит палец из реактивной тяги автомобиля ВАЗ диаметром 16мм.

Телега с передним адаптером для мотоблока

Чаще всего конечно когда мотоблок оборудован передним адаптером, но иногда и с этим адаптером нужно что либо транспортировать на огород, особенно при весенних работах, когда мотоблок часто трудится без адаптера. Ну или привезти охапку дров для русской печи))))

Использование телеги с адаптером

Сборка данного адаптера на мотоблок заняла у меня один день, конструктив примитивен, но эфективен. Для тех у кого дом в деревне и мотоблок в хозяйстве, вещь я считаю не заменима, тем более что собранный адаптер на мотоблок своими руками будет гораздо дешевле и прочнее покупных аналогов, а самое главное вы можете его смастерить под себя и он здорово облегчит жизнь в деревне !!!

Более подробно про нюансы я рассказываю в данном видео ролике, приятного просмотра.

видео как сделать – фото и чертеж самодельного варианта

Мотоблок – это экономичный вариант трактора для небольших по объему работ. Такое устройство чаще всего используется для обработки земли на даче или на участке частного дома. Оно не занимает много места, позволяет выполнить многие процедуры, например, весь комплекс мер для посадки и сборки урожая картофеля. В результате агрегат пользуется большим успехом среди селян.

Выбираем адаптер

Мы же рассмотрим лишь одну деталь в данном случае – адаптер. Конечно, его можно приобрести в специализированном магазине, однако гораздо интереснее и экономичнее сделать его своими руками. Поэтому приведем в пример фото чертежа, видео материалы, чтобы обладать полной информацией в этом вопросе – сделать своими руками адаптер для мотоблока не хуже магазинного..

Конструкция изделия

Адаптер выглядит как телега с сиденьем, выполненный на одноосной раме. Он нужен для универсализации устройства.

Благодаря ему из устройства можно сделать подобие минитрактора. В результате намного уменьшается трудоемкость задач в сельском хозяйстве.

Чертеж

Следует отметить, что адаптер для мотоблока Нева может отличаться от адаптера к мотоблоку МТЗ, поскольку первые бывают 2-х типов: удлиненные и короткие.

Кроме сиденья, у адаптера имеется две сцепки и станина. Одна сцепка обеспечивает применение различных приспособлений: плугов, копалок, борон, и прочих. А вторая необходима для контакта адаптера и устройства.

Виды

Следует отметить, что адаптеры рулевые могут быть двух типов:

бескузовные – используются только для работы с почой;
кузовные – для грузовых перевозок и сельхозработ.

Адаптеры с короткой станиной могут применяться только для облегченных мотоблоков, а с длинной – для тяжелых.

Схема

Приведем чертеж адаптера к мотоблоку, чтобы четко понимать его структуру и общий вид. Стандартное устройство включает такие узлы и механизмы:

сцепные элементы;
сиденье;
колесная база;
рама.

Самодельный адаптер к мотоблоку должен обладать необходимым уровнем надежности, чтобы в него можно было безопасно садиться и выполнять все нужные манипуляции.

Составные элементы, которые потребуются для создания конструкции своими руками, как на фото:

инструменты;
оборудование для работ;
удобное сиденье;
сварочный аппарат;
стальные материалы;
колеса (2 шт.) – можно использовать от обычной телеги для сада и огорода.

Этапы трансформации

Лучше всего использовать готовый чертеж кинематического схемы минитрактора, чтобы обеспечивалось должное равновесие. Для этого можно использовать данные мотоблока Нева адаптера с рулем.
Создается рама. Чтобы прицеп поворачивался, в конструкции должна присутствовать вилка с втулкой.

Создание кузова. Используется лист стали. Изготовление конструкции подразумевает возведение бортов высотой более 30 см.
Монтаж сиденья выполняется болтами на расстоянии около 80 см от начала рамы.
Установка оборудования для работы.
Контроль качества.

Покраска нужных деталей.

Инструкция

Итак, разберемся, как сделать адаптер. Его основу делаем из профильной трубы (1,7 м — длина), к которой привариваем трубу (0,5 м — длина) перпендикулярно. К последней будут подсоединены стойки фиксации колес. Дистанция от оси колеса до верха стойки — 30 см. Колеса можно взять от садовой коляски, на ее втулки надеваются подшипники. Для этого втулки придется расточить, чтобы они подходили под размер.

Дальше закрепляем раскосы, длина которых зависит от необходимого угла. При помощи сварки присоединяем их к главной трубе и к втулкам колес. Дальше занимаемся сваркой рамы для дополнительного устройства. К стойкам колес присоединяем трубы рамы, расположенные сбоку. Для этого используем болты определенного размера, которые позволят выдержать предполагаемые нагрузки.

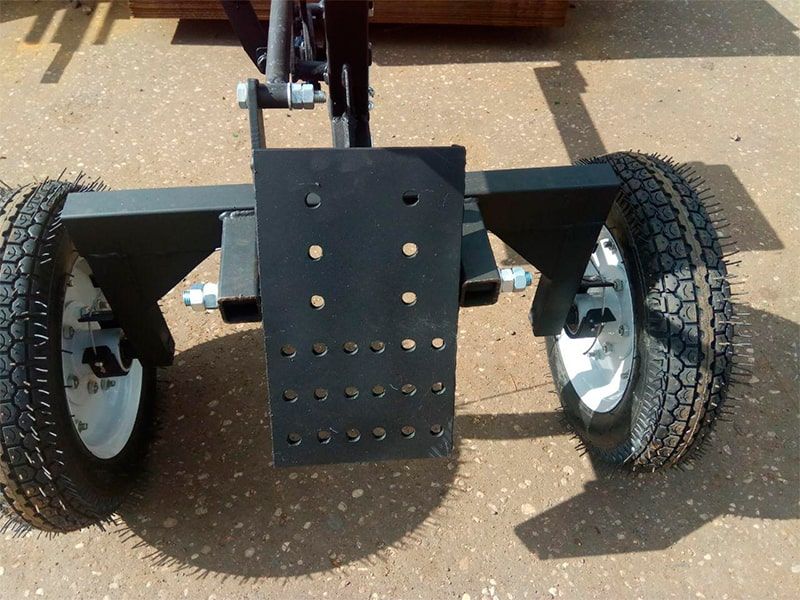

На торец рамы сзади крепим швеллер (практика показывает, что лучше использовать №10), используя сварку. Задний швеллер и трубы, расположенные сбоку, делают длиной 40 см. Это позволяет получить раму квадратную. К ней также прикрепляется при помощи сварки рычаг с 3-мя «коленами», длина которых 19, 30, а также 50 см. Чтобы увеличить прилагаемое усилие, с боку на рычаг приваривается еще один длиной 75 см.

Подобная конструкция достаточно хорошо перемещается на разной почве. В ее передней части есть сцепной узел, выполненный своими руками или же приобрести. К адаптеру можно соорудить также самодельный отвал для уборки снега.

Дополнительно к главной трубе нужно приварить «ногу» из металла, чтобы расположить сиденье.

Самостоятельно создавать конструкции и приятно, и экономно

Действительно, создав адаптер, как на фото, своими руками, можно немного сэкономить средства, особенно если все составные части есть в наличии, их не нужно покупать. А в результате проделанной работы можно получить большое наслаждение и от процесса, и от итога в виде удобного, практичного адаптера для любого из имеющихся в продаже мотоблоков. Это позволит значительно облегчить многие процессы, которые приходится совершать в ручную, обрабатывая землю. Следовательно, существенно возрастет эффективность и сэкономится еще и время.

Узнаем как изготовить адаптер для мотоблоков своими руками?

Обработка своего земельного участка – это очень сложно. Поэтому дабы облегчить себе жизнь, многие хозяева приобретают специальную технику. Мотоблок – один из наиболее популярных видов транспортных средств. Но даже он не спасет, если нет никаких дополнительных приспособлений. Конечно же, все можно приобрести в магазине. Но с целью экономии финансовых вложений можно сделать тот же адаптер для мотоблоков своими руками. Для этого нужно немного знаний, простой набор инструментов и материалов.

Понятие адаптера

Прежде чем задавать вопрос, как сделать адаптер для мотоблока, нужно иметь четкое понятие о том, что же это такое. Представляет он собой специальную конструкцию, которая позволяет ездить на мотоблоке. Благодаря его наличию можно уже не идти следом за техникой, а управлять ею, сидя сзади.

Адаптер не мешает работать с другими приспособлениями (плугом, сажалкой, окучником и так далее). Он, наоборот, ускоряет работу. При этом скорость работы увеличивается примерно в два раза.

Устройство модуля

Адаптер позволяет из мотоблока сделать мини-трактор. Среди его основных элементов выделяют:

Раму. К ней крепятся все остальные детали.

Ось с колесами. Колеса могут быть металлическими и с резиновым покрытием. Первый вариант подходит только для работы в огороде. Наличие резинового протектора позволяет передвигаться даже по грунтовой дороге.

Сиденье для водителя. Оно позволяет удобно расположиться во время работы.

Для управления агрегатом используется специальная конструкция. В зависимости от ее конструкции адаптеры разделяют на две категории:

С рулем, привод которого представлен отдельным узлом. Между адаптером и мотоблоком организована жесткая сцепка.

Управление происходит за счет изменения угла между адаптером и мотоблоком. В этом случае сочленение подвижное.

Адаптер для мотоблока с рулем сложнее в изготовлении. Но при подвижном сочленении гораздо сложнее управлять техникой.

Необходимые материалы и инструменты

Изготовить адаптер для мотоблоков своими руками можно из следующих материалов:

Металлический профиль, швеллер.

Стальной лист для изготовления подставки под ноги.

Металлический уголок.

Крепежные элементы (болты, гайки).

Изготавливая адаптер для мотоблоков своими руками, из инструментов следует взять сварочный аппарат, болгарку и другие ручные инструменты (гаечные ключи, молоток и так далее).

Процесс изготовления

Когда вы собираете самодельный адаптер для мотоблока, чертеж просто необходим. Его можно начертить самому, если есть навыки в этой области. Если нет, подходящую схему можно подобрать из уже имеющихся. Перед началом работы лучше проверить все указанные там цифры. Один из вариантов представлен на рисунке ниже.

Изготовление адаптера начинается с подготовки рамы. Для этого металлические элементы отрезаются болгаркой по размерам, указанным в чертеже. Соединяют элементы сваркой или с помощью болтов.

Далее приступают к ходовой части. Если двигатель мотоблока располагается впереди, то колеса крепятся с учетом ширины колеи базовых колес. Колесная ось изготавливается из металлической трубы. По краям монтируются втулки и подшипники, на которых и устанавливаются колеса.

В случае заднего расположения двигателя колея должна быть немного шире. В противном случае мотоблок не сможет во время работы нормально балансировать. Оптимальный вариант – установить более широкий мост на мотоблок.

В качестве руля можно оставить рукоять от мотоблока. Второй вариант – установить рулевую колонку, взяв необходимые элементы от мотоцикла.

Сиденье можно снять с автомобиля. А можно сварить что-то на подобии лавочки из металлических уголков и прикрепить сверху доски. В первом случае к раме необходимо приварить салазки.

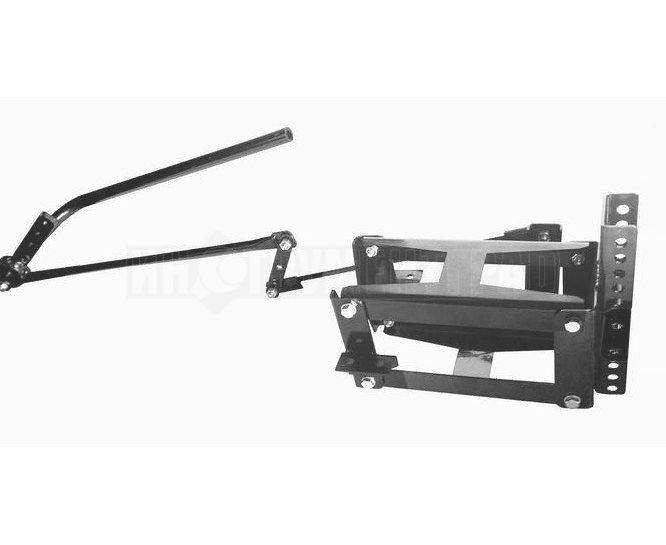

Работать с навесным оборудованием поможет гидравлическая система и специальный кронштейн (к примеру, для работы с плугом). Может понадобиться фаркоп, если планируется присоединять полуприцеп.

Сцепка изготавливается по схеме, указанной на рисунке ниже.

Подбор подходящего варианта

Собрать адаптер для мотоблоков своими руками несложно. Но для этого необходимо правильно выбрать подходящий вариант оборудования. Адаптеры могут иметь различную конструкцию. Если говорить простым языком, они могут быть простыми (для передвижения) и сложными (для обработки почвы). А есть универсальные, которые позволяют и обрабатывать почву, и перевозить грузы.

Кроме того, выбор адаптера зависит от мощности техники. Если мотоблок обладает высокой мощностью, он будет способен работать с адаптером с длинным дышлом. И наоборот, при малой мощности подойдет только короткое.

Самодельный адаптер для мотоблока будет по своим характеристикам не хуже купленного в магазине. Со своими фунциями он справится на отлично. И при этом обойдется гораздое дешевле, чем заводской.

Адаптер к мотоблоку своими руками, связующие звенья

Дата публикации Июн 14, 2013, Рубрики Мотоблоки |

Адаптер к мотоблоку своими руками изготовить достаточно просто. Конечно, можно пойти по пути наименьшего сопротивления и приобрести адаптер к мотоблоку в магазине, тем более, что они представлены в большом количестве и разнообразии, но, если в Вас живет техническая творческая жилка, то самостоятельное изготовление адаптера не составит для Вас большого труда, одновременно позволяя сэкономить довольно крупные деньги, которые пришлось бы заплатить за приобретение нового адаптера для мотоблока.

Адаптер к мотоблоку своими руками можно изготовить, взяв за его основу прямоугольную трубу, длиной 170 см. , и приварить к ней еще одну, поперечную трубу, длиной 50 см., к которой будут крепиться стойки под колеса будущего адаптера для мотоблока. Высота стоек под колеса, от оси колеса до верхней точки 30 см. Колеса можно использовать от тележки, а внутренние втулки расточить на токарном станке. На втулки необходимо надеть подшипники, подобрав их нужный размер.

После этого, к адаптеру мотоблока изготовленного своими руками нужно приварить раскосы, которые крепятся, к месту втулки колеса, и к центральной трубе. Длина данных раскосов может быть различна, в зависимости от угла, который Вам необходимо будет выдержать. После этого, необходимо рассчитать и сварить раму навесного оборудования, боковые трубы которой крепятся болтами к стойкам колес. Болты должны быть достаточно мощными, что позволит им выдерживать различные технические нагрузки.

К заднему торцу рамы навесного оборудования адаптера для мотоблока приваривается поперечный швеллер (разм. 10). Длина заднего швеллера и боковых труб должна быть 40 см. , в результате чего он будет иметь квадратную форму. Также, к раме приваривается рычаг, имеющий три “колена”. Их длина составляет 30, 50, и 19 см. Сбоку к нему монтируется рычаг для увеличения прилагаемого усилия, длиной 75 см.

Данный адаптер для мотоблока, изготовленный своими руками, вполне уверенно чувствует себя при работе на целине и пашне. Также, к нему можно собственноручно изготовить специальный отвал для уборки снега. Спереди адаптера для мотоблока расположен сцепной узел. Данный сцепной узел можно изготовить самостоятельно, или приобрести в магазине. Единственное на, что следует обратить внимание, это то, что сцепка адаптера и самого мотоблока должна быть очень надежной. Сверху, к центральной трубе, приваривается металлическая “нога” на которой размещается сиденье. Вот, собственно, и все.

Квадроцикл своими руками из ОКИ
Регулировка фар своими руками
Тонировка фар своими руками
Квадроцикл из УРАЛА своими руками
Тюнинг ВАЗ 2121 своими руками

Еще по теме

Нет связанных постов

Bluetoth адаптер своими руками

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
Разговаривать по телефону, не держа его руками.
Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Ноутбук аккуратно разбирается.
Подбирается свободное место для размещения модуля и проводов.
Разбирается сам рабочий адаптер с помощью ножа или другого острого предмета.
Отпаивается выбранный USB-разъем.
К bluetooth-передатчику припаивают 4 провода, соединив их затем последовательно с контактами USB. Важно правильно соблюсти последовательность.
Установить модуль в подготовленное место и собрать ноутбук.
Установить на компьютер необходимые драйвера.

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Видео ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Адаптеры K-L-LINE-своими руками — Главная — Статьи

Предлагаемый Вашему вниманию адаптер, несмотря на кажущуюся сложность, прост в изготовлении и порадует Вас безупречной работой без проблем и без сбоев. Данный вариант (сборки от Shuriken) работает у меня в тяжелейших боевых условиях уже на протяжении более 3-х лет. Данную схему можно настойчиво рекомендовать для повторения, если планируется интенсивное профессиональное использование..

Для увеличении схемы щелкните по уменьшенной копии.

Плата в формате Eagle под SMD элементы.

Плата в формате Eagle под DIP элементы.

Несколько схем KL-Line (с) Олег Братков

Данная схема, предоставлена для публикации Олегом Братковым из Пятигорска. Особенностью схемы является исключение довольно «нежной» микросхемы МС33199 и использование L9637 (или аналогов), применяемых в иммобилизаторах ВАЗ АПС4/6. И еще одна разработка Олега, на «продвинутых» микросхемах DS275 и L9637. Нетрудно заметить, что легким движением эту схему можно превратить в K-Line.

Адаптер на МАХ232 и 74HST14

Следующий оптически изолированный адаптер K-L-Line от Олега Браткова предназначен скорее для «гурманов». Далее — текст автора.

Левая часть подключается к автомобилю, питание 12 вольт от бортовой сети 12 вольт. Правая часть подключается соответственно к СОМ-порту. Питание 12 вольт можно взять от блока питания 220/12 вольт. Я поместил адаптер во внутрь системного блока, питание 12 вольт от БП компьютера. Разъём вывел на переднюю панель на заглушку для 3.5 дюймового дисковода. Настройка простая. Смотрим осциллографом на коллекторе транзистора оптрона сигнал. Если завален, затянут передний фронт импульсов — надо увеличить ток через светодиод оптрона, то есть уменьшить сопротивление ограничивающего резистора. Для 4N25 нужно около 10 мА. Если завален задний фронт — уменьшить сопротивление подтягивающего резистора коллектора. У меня получилось при указанных номиналах. Между базой и эмитером транзистора оптрона 4N25 ставится шунтирующий резистор 500 кОм — 1 Мом.

KL-Line©Sneg

Данный адаптер KL-line, по сути, скомпонован из двух схем. Первая — канал К-line, полностью повторяет схему адаптера KR-2 НПП НТС первых выпусков, для подключения к ЭБУ всех отечественных автомобилей, включая Январь 4 и GM (без переключателя). Другая схема взята с http://orlovdv.narod.ru/COMport.html, разработанная как схема KL-line. В схеме НПП НТС отсутствует линия L необходимая для диагностики некоторых иномарок, во второй схеме, для подключения к блокам GM и Январь 4, требуется менять подтягивающий резистор. Так же в данной схеме предусмотрена защита L-line от короткого замыкания. Еще одно преимущество данной схемы в том, что в ней не используется микросхема MC33199, существующая только в планарном корпусе.

При монтаже адаптера крайне желательно использовать комплектующие зарубежного производства.

ВНИМАНИЕ!!! При использовании аналогов транзистора MMBF170, возможны сбои при программировании контроллеров Микас 7.1.

Адаптер K-L-Line. Простая схема на транзисторах.©MOBIL

Данную схему предоставил для публикации Юрий (aka «mobil») из Ижевска. Простой адаптер на транзисторах. Не имеет тех недостатков которые бывают в других простых схемах на транзисторах. Особенность в том что не затягивается фронт по которому идет синхронизация RS-232. В результате адаптер уверенно работает с диагностическими программами на скоростях до 115 кБод. Не требует отрицательной подпитки, так как транзистор «тянет» вход СОМ — порта к +12, а не шунтирует подтягивающий резистор. Уверенно работает с кабелем длиной 5 метров.

Резисторы установленные рядом с разъемом RS-232 желательно размещать прямо в корпусе разъема. Это устраняет помехи и защищает СОМ — порт компьютера. Проверенно на ВАЗах, ГАЗах, VW, AUDI с использование нескольких компьютеров.

Адаптер для мотоблока своими руками: описание, фото, видео, особенности

Адаптер к моноблоку по внешнему виду напоминает двухколесный прицеп и дополнительно оснащенный сиденьем. С его помощью можно значительно упростить эксплуатацию мотоблока, используемого в качестве приспособления для перевозки грузов. Самодельный адаптер к мотоблоку позволяет повысить производительность и уменьшить трудоемкость выполнения сельскохозяйственных задач. Теперь использование моноблока станет более чем оправданным.

Адаптер для мотоблока своими руками: сфера применения

Использование мотоблока необходимо во время работы на огороде или в саду. С его помощью можно быстро и легко осуществить перекапывание, рыхление или окучивание. Кроме этого, это универсальное приспособление позволит выполнять ряд других задач, связанных с уборкой участка, сборкой урожая, уборкой строительного мусора и тому подобное. Тем не менее, это невозможно сделать без адаптера – своеобразной тележки с сидением. Именно это приспособление превращает мотоблок в мини-трактор и делает его таким функциональным и незаменимым.

Покупка адаптера в магазине неоправданна из-за высокой стоимости, но его можно легко сделать своими руками. Более подробно об этом можно узнать в «адаптер для мотоблока своими руками видео».

Узнайте о преимуществах гусенец для мотоблока.
Здесь подробное описание мотоблока Каскад.
Читайте, как сделать адаптер к мотоблоку с рулевым управлением.

Виды адаптеров для мотоблока

Различают следующие виды приспособлений:

тяжелые;
легкие.

В свою очередь, тяжелые адаптеры могут быть короткими и длинными. Такие конструкции могут стыковаться с любой моделью мотоблока. Легкие адаптеры можно крепить к одному колесу мотоблока.

Различают кузовные и бескузовные адаптеры. Первые незаменимы во время сельскохозяйственных работ, вторые – для обработки почвы.

Особенности конструкции адаптеров

Перед тем, как подготовить адаптер для мотоблока своими руками размеры чертёж, стоит изучить основные составляющие элементы изделия, чтобы в будущем избежать многих ошибок во время работы.

По своему строению, конструкция является тележкой, прикрепленной к задней части мотоблока. Практически все виды приспособления имеют сиденье, некоторые из адаптеров могут быть оснащены рычагами для подъема, упрощающими управление транспортом. Техника, используемая для перевозки грузов, оснащивается дополнительным кузовом.

Незаменимым элементом адаптера являются дышла, которые в зависимости от назначения аппарата могут короткими или длинными. В первом случае, оборудование предназначено для работы с легким мотоблоками, во втором – с тяжелыми моноблоками.

Перед тем, как создавать адаптер для мотоблока своими руками чертежи, стоит выделить его основные элементы:

сиденье;
сцепные элементы;
рама;
колесная база.

Тяжелые китайские мотоблоки, их характеристики и цены.
Узнайте больше о мотоблоке Каскада на этой странице.
Характеристики и принцип работы культиваторов Викинг тут.

Создание адаптера своими руками

Адаптер для мотоблока своими руками размеры могут быть самыми разными. Все зависит от функционального назначения приспособления. Тем не менее, перед тем, как начать сборку изделия, нужно обзавестись следующими приспособлениями:

обычные инструменты, используемые для любых работ с техникой;
аппарат для сварки;
сиденье по усмотрению владельца;
колеса, в количестве двух штук;
листы или трубы из стали.

Адаптер для мотоблока своими руками youtube предоставит много дополнительной информации по данному вопросу.

Создание устройства происходит в несколько этапов:

Создание чертежа. Можно воспользоваться готовыми схемами, представленными в интернете, или же изучить «адаптер для мотоблока своими руками чертежи видео» и создать его самостоятельно. Тем не менее, если нет необходимых умений и навыков, тогда все же лучше выбрать уже готовые варианты.
Создание рамы. Чтобы иметь возможность поворачивать мотоблок, нужно чтобы на раме была вилка с втулкой.
Монтаж кузова. С этой целью используют стальной лист. На данном этапе предусмотрено создание бортов высотой больше 30 см. Если в работе возникают какие-либо трудности, можно предварительно изучить «адаптер для мотоблока своими руками фото видео»
Следующим этапом будет установка сиденья. В этом вопросе помогут разобраться адаптер для мотоблока зубр своими руками фото.
Установка оборудования, необходимого для работы.
Проверка качества выполненной работы, то есть, испытание адаптера на практике.
Покраска техники и придание ей эстетических качеств.

Важные моменты

Адаптер для мотоблока своими руками смотреть видео рассказывает обо всех тонкостях изготовления этого приспособления, тем не менее, не всегда упоминается то, что основу для рамы лучше всего делать из профилированной стальной трубы. Ее длина должна составлять 170 сантиметров. К трубе перпендикулярно приваривают еще одну, длинной – 0,5 м. Именно к ней будут крепиться колеса. Расстояние от колеса до верхней части стойки должна составлять 30 см.
Особенности сборки конструкции можно увидеть на адаптер для мотоблока своими руками фото.

Как видим, создать необходимое приспособление не так уже и трудно, как может показаться с первого раза.

Сделай сам Адаптер Micro USB-C на 3,5 мм и усилитель для наушников (Часть 4)

Это будет последняя часть серии DIY USB-C адаптеров и постов микроусилителя. Сегодня я покажу, как полностью собран усилитель в законченное устройство.

Содержание

Предыдущие части по теме

Конструкция прибора

Все устройство состоит из двух основных частей. На первом конце кабеля находится ЦАП USB-C, который принимает цифровой аудиосигнал и преобразует его в аналоговый сигнал. На другом конце находится печатная плата усилителя, которая содержит две основные цепи: подачу питания и усиление.

Для соединения ЦАП с усилителем использовался простой 4-проводный USB-кабель:

ЦАП ALC4042 USB-C

ЦАП USB-C (ссылки в конце этого поста) использует микросхему ALC4042 для преобразования цифрового звука в аналоговый. Его основные параметры — частота дискретизации 384 кГц и длина слова 32 бита. Другие параметры, такие как отношение сигнал / шум, THD и т. Д., Мне неизвестны, так как я недостаточно искал или не проводил измерений.В любом случае, было бы немного наивно ожидать выдающегося качества от такого крохотного, ориентированного на мобильные устройства устройства.

Я также пробовал более новую версию ЦАП ALC5686, но у него был небольшой шум на выходе в режиме ожидания (музыка не воспроизводится), в то время как ALC4042 был полностью тихим. Хотя шум ALC5686 уходит при воспроизведении музыки (так что это не такая уж большая проблема), в конце концов я решил остановиться на более старой микросхеме ALC4042.

Я решил использовать USB-соединение вместо стандартного разъема 3,5 мм только потому, что USB может подавать питание на подключенное устройство, необходимое для усилителя.Есть только одна крошечная проблема с платами USB-C DAC. Обычно на плате есть контактные площадки GND, L, R и MIC. В моем случае мне также потребовалось + 5В, которое было снято со случайной пустой площадки на плате:

После спайки платы ЦАП и куска проводов, вид был следующим:

Как вы можете видеть на фото выше, красный провод использовался для + 5V, черный — GND, белый — левый канал, зеленый — правый канал. Кроме того, я использовал кучу термоусаживаемых трубок для покрытия проводов:

Наконец, я склеил части корпуса ЦАП эпоксидной смолой.

Плата усилителя INA1620

Схема подачи питания основана на микросхеме Texas Instruments TPS65135. Он изменяет напряжение с одиночного + 5В, которое снимается с печатной платы USB DAC и преобразуется в двойное + -5В. Самое замечательное в этой ИС — это то, что для нее требуется только одна катушка индуктивности и несколько резисторов и конденсаторов, поэтому вся схема не занимает много места.

Усиление аналогового сигнала основано на микросхеме INA1620, также произведенной Texas Instruments. Он имеет усиление 2.Из тестирования в предыдущем посте это значение было выбрано как лучший компромисс — его достаточно для подключения наушников с сопротивлением 300 Ом, но оно также не является недостаточно громким для наушников с сопротивлением 32 Ом. Другими словами, его можно использовать как с наушниками с высоким, так и с низким сопротивлением.

А вот и вся схема:

Выход INA1620 напрямую подключен к разъему для наушников 3,5 мм. Само гнездо представляет собой простой разъем, который по замыслу должен быть вставлен на конец аудиокабеля.

Он имеет 4 контакта: GND, L, R и MIC. Штырь микрофона в этом случае не использовался.

Печатная плата усилителя не помещалась в этот разъем, поэтому я также напечатал на 3D-принтере более длинную заглушку:

После того, как эта деталь была распечатана и проверена, правильно ли она подходит для всей сборки, пришло время припаять конец усилителя:

Наконец, этот конец с заглушкой и исходным видом крышки:

Благодаря модификации с более длинной крышкой аудиоразъем стал примерно на 1 см длиннее, чем его первоначальная конструкция.

Вся сборка и последние мысли

Итак, конечный продукт выглядит так, как показано ниже:

Внешне он похож на обычный аудиоадаптер USB-C на 3,5 мм, за исключением того, что разъем 3,5 мм немного длиннее.

В конце концов, он воспроизводит музыку намного лучше, чем через стандартный 3,5-миллиметровый телефонный разъем, и немного громче, чем решение только с ЦАП (потому что коэффициент усиления всего 2). Устройство способно управлять высоким импедансом (протестировано с 300 Ом Sennheiser HD650).При большой громкости звука в наушниках с низким сопротивлением (32 Ом) он сильно искажает звук, но решение этой проблемы — просто уменьшить громкость :).

Стоит отметить, что сначала я сконструировал усилитель, а потом купил ЦАП. Итак, опробовав ЦАП, я обнаружил, что громкости с выхода ЦАП без дополнительного усиления, вероятно, хватило бы для управления наушниками с сопротивлением 300 Ом. Это означает, что более дешевым и, вероятно, более простым решением было купить обычный USB-C to 3. 5мм ЦАП / переходник (как на Aliexpress).

Подводя итог, хотя я мог бы обойтись без простого решения USB DAC, которое уже доступно на рынке, у меня есть идея и дизайн моего решения. Цепь питания и усилитель умещаются на крохотной плате, которая сама по себе крутая (по крайней мере, для меня).

Ссылки и список деталей

Все файлы оборудования (схемы, проект KiCAD, Gerber, список деталей и т. Д.) Можно найти на моем GitHub: DIY Micro Amp Git

Все 3D-файлы (используемые для печати) деталей усилителя также можно найти на сайте Thingiverse: End Cap And Soldering Holder.

Аудиоразъемы 3,5 мм куплены на Алиэкспресс (Партнер)

ЦАП ALC4042 был куплен на Aliexpress (аффилиат). В качестве альтернативы можно использовать ALC5686 DAC (Affiliate).

Сообщите мне, понравилась ли вам страница. Это поможет улучшить содержание.

Адаптер олимпийской пластины для штифтов для самостоятельной сборки — КАЙДЗЕН DIY GYM

Решение? Недавно появилось несколько компаний с этой блестящей идеей использования булавки для груза, которая также может удерживать грузы. Они различаются по цене, но обычно начинаются от 70 долларов за штуку.

К счастью для вас, я придумал 3 варианта своими руками.

Стоимость материалов будет зависеть от колебаний цен на пиломатериалы и вашего местоположения.

Есть много вариантов того, какие инструменты и материалы можно использовать для этого, вот что я использовал:

Инструменты:

Торцовочная пила Dewalt — ссылка на Amazon (https://amzn.to/3pdqFe3) ), Ссылка на Home Depot (https://homedepot.sjv.io/3P7GRB)

Аккумуляторная дрель Dewalt — ссылка на Amazon (https: // amzn.to / 3g2VM7L), ссылка Home Depot (https://homedepot.sjv.io/doRm3K)

Буровой пресс — ссылка Amazon (https://amzn.to/3wh8beK), ссылка Home Depot (homedepot.sjv.io/ doRm3K) — в качестве альтернативы отверстия также можно просверлить с помощью аккумуляторной дрели

1-дюймовая коронка Форстнера — ссылка на Amazon (https://amzn.to/3uJm44s), ссылка на Home Depot (homedepot. sjv.io/LPDQoZ)

Лазерный 3D-принтер Glowforge — ссылка Glowforge (https://glowforge.com/?kid=YZPNDIUF)

Шлифовальная машинка Dewalt на случайной орбите — ссылка Amazon (https://glowforge.com/?kid=YZPNDIUF)to / 3vUK2Ku), ссылка Home Depot (https://homedepot.sjv.io/gbo2L9)

Буровая коронка 13/32 — ссылка Amazon (https://amzn.to/2VBqyhJ), ссылка Home Depot (https: / /homedepot.sjv.io/e4rxqO)

Угловая шлифовальная машина — ссылка Amazon (https://amzn.to/3Cu1fPB), ссылка Home Depot (https://homedepot.sjv.io/JrLYLq)

Ленточная шлифовальная машина — Amazon ссылка (https://amzn.to/3ArRmA9), ссылка на Home Depot (https://homedepot.sjv.io/0JxBxR)

Материалы:

Дюбель 1 дюйм

Дюбель 1,5 дюйма (https: // homedepot.sjv.io/n1nGPM)

1.75-дюймовый круглый дюбель (или 1.5-дюймовый дюбель, если вы не можете найти 1.75) — Ссылка на Home Depot (https://homedepot.sjv.io/n1nGPM)

1.75 деревянный дисковый купол

Болт с квадратным подголовком 8 дюймов 3/8

Тормозная шайба 3/8

Шайба 3/8

Стопорная шайба 3/8

Гайка 3/8

Стальной стержень 3/8, разрезанный на части 8 дюймов

Эпоксидная смола Locktite

Черная аэрозольная краска (https://amzn. to/34EKOzZ), ссылка на Home Depot (https: //homedepot.sjv.io / 2rKAJQ)

DIY WiFi адаптер для креплений телескопов SkyWatcher — банкомат, оптика и DIY Forum

Отправляют ли ручные кнопки транзакции, которые отображаются в журнале?

Да, есть. Монтировка отвечает на каждую команду, но не перемещается.

Например, потом нажимаю кнопку «стрелка вверх», разговор такой:

SynScan говорит: : f2 // согласно документации Skywacher f — это команда «статус запроса»
Mount говорит: = 101
SynScan говорит: : G210 // согласно документации Skywatcher, G — это «установка движения» mode «команда
Mount говорит: = // Это странно, и, судя по документации, это ни нормальный ответ, ни» ненормальный ответ «
SynScan говорит: : I2100000 // Это будет» набор » шаг шага «commnd
Маунт говорит: = // Странный пустой ответ
SynScan говорит: : J2 // это команда» Начать движение «
Маунт говорит: = // Странный пустой ответ

Потом при отпускании кнопки происходит такой обмен:

SynScan говорит: : K2 // это команда «Остановить движение»
Mount говорит: =

Итак, монтировка отправляет несколько пустых ответов и не перемещается, когда я нажимаю кнопку «стрелка вверх» в приложении. Я могу нажать аппаратную кнопку на клавиатуре монтировки, и она переместится (без обмена сообщениями через UDP).

Для звездообразного выравнивания и Goto монтировка перемещается нормально, а разговоры по UDP продолжительны. Странно, что пэд не работает. Интересно, относится ли это к маунте Virtuoso?

Интересно, какие еще крепления будут работать с этим. Похоже, что все, что имеет адаптер Wi-Fi, который подключается к порту «aux», будет работать.Просто вопрос IP-адреса и порта для связи с приложением.

Думаю, есть «профессиональная» версия приложения, которая необходима для использования с экваториальными монтировками. Было бы интересно потестировать с одним из них.

Код имеет небольшую адаптацию, характерную для SkyWatcher (строка 116 кода), с использованием задокументированных маркеров SkyWatcher для начала ответов. Возможно, для монтировок, не относящихся к Skywatcher (скажем: Meade) с дополнительными портами, здесь потребуются небольшие изменения.

Отредактировал Адун, 01 апреля 2019 г. — 18:47.

Как использовать адаптер DIY Cricut Pen

В этом руководстве показано, как снять держатель для ручки Cricut и использовать собственный адаптер для ручки DIY для ручек и карандашей сторонних производителей.

Я знаю, что знаю, что ручка Cricut — старая. Просто я еще не дошел до этого, потому что я не особо вдохновлялся на это. Ручки и маркеры Cricut не такие уж и дорогие, и они покрыли большую часть моих письменных потребностей Cricut.Я не чувствовал необходимости экономить деньги на маркерах и разрывать существующий адаптер.

Так было до сих пор. Идея рисовать с помощью моего Cricut уже давно зреет в глубине души. В последнее время я немного увлекся акварелью, поэтому я, наконец, сделал решающий шаг и решил попробовать эту хитрость для адаптера ручки Cricut, чтобы попытаться исследовать новые границы ремесла с моим Cricut.

Я бы сказал, что результаты неплохие!

* в этой статье для вашего удобства есть партнерские ссылки, полное раскрытие информации см. Здесь

Итак, есть много способов использовать собственный адаптер для пера Cricut.Я покажу вам несколько своих рекомендаций.

Прежде чем я углублюсь в плюсы и минусы различных приемов адаптера пера, я хочу рассказать, как снять существующий адаптер пера с зажима Cricut A.

Трубка, удерживающая ручку, удерживается на месте крошечным выступом в месте закрытия зажима. Вы просто как бы пошевеливаетесь. Я обнаружил, что самый простой способ — это зажать его средним и большим пальцами. Если он действительно застрял, вы можете применить противодействующее усилие большим пальцем на внешней стороне зажимной скобы.

После того, как вы сняли держатель ручки Cricut, поместите ручку с логотипом Cricut внутрь в качестве ориентира. Мы вернемся к этому чуть позже.

Готовый адаптер для ручки Cricut

Я настоятельно рекомендую просто купить один из этих наборов адаптеров для пера Cricut, подобных тому, который я показал на фотографиях. Это значительно упростит самокалибровку.

Большинство этих наборов адаптеров охватывают все стандартные ручки и маркеры, которые люди хотят использовать с Cricut. Все, кроме тех, что я хотел использовать, это карандаши и ручки с акварельной кистью.

Чтобы расширить диапазон действия вашего набора адаптеров, вы можете сделать несколько вещей. Если вы хотите использовать пишущее устройство, у которого нет стандартного адаптера, просто выберите следующий. Вы должны быть уверены, что кончик ручки Cricut достигает хотя бы того места, где доходит существующая ручка Cricut вместе с держателем, если не больше.

Здесь держатель карандаша был немного больше, чем окружность карандаша. Я просто пару раз обмотал кончик резинкой и засунул в адаптер.Это создало достаточно сцепления, чтобы удерживать его на месте.

Подставка для карандашей Cricut

Еще один популярный метод — использовать эти рукава для карандашей. Я считаю, что этот метод не намного дешевле и его сложнее откалибровать глубину. Если вы собираетесь использовать эту втулку для карандашей, вы можете просто использовать бесплатную резиновую ленту.

Как рисовать акварелью с помощью Cricut

Есть много способов использовать акварель в целом, поэтому, естественно, есть много способов рисовать акварелью с помощью Cricut.

Я нашел две техники, которые были более удобными для Cricut.

Первый — нарисовать пером штриховой рисунок и закрасить эти линии. Он создает определенную эстетику рисунка / живописи, которая работает с некоторыми из них.

Для этого сначала воспользуйтесь водонепроницаемой ручкой. Здесь я использовал только тонкую черную ручку марки Cricut. Он был полуводонепроницаемым.

Затем я нарисовал вокруг линий акварельными кистями. Еще мне нравится эта акварельная бумага с Amazon.Это идеальная толщина для резки Cricut.

Второй способ — попросить вашего Cricut сделать набросок карандашом. Затем вы можете «раскрасить» карандашный набросок акварелью по своему усмотрению.

Это был мой любимый способ рисования. Я не особо разбираюсь в акварельной живописи и не знаю всех техник, но эта была настолько простой, особенно с акварельными ручками, я думаю, что любой мог это сделать. Обычно я начинаю с самого светлого цвета и просто рисую несколько мазков.Затем разбавляю цвет водяной ручкой. Я добавляю к ним другие оттенки и продолжаю растушевывать водной ручкой. Довольно просто!

Наконец, вы можете просто нарисовать Cricut самой акварельной кистью. Это требует небольшого количества проб и ошибок с точки зрения цвета и толщины линий. Это отлично подходит для рукописного ввода и других проектов, ориентированных на «линии».

Я создал пакет шаблонов SVG для этого проекта, который включает рисунки, которые вы видите на этих фотографиях, а также мои одинарные расцветки и настроения.Все они бесплатны и доступны в моей библиотеке ресурсов.

Статьи по теме:

Все учебные пособия по бумажным цветкам

Все руководства по изготовлению карт

Все руководства для проектов DIY Decor

Учебное пособие по адаптеру модуля DIY

| FabTLPC

Итак, вы хотите запустить модуль Bluetooth FabTLPC, но у вас нет Honda? Не беспокойся. FabTLPC поможет вам. Этот продукт идеально подходит для старых автомобилей, в которых вы хотите использовать пластину для удаления радио, калибровочную пластину, сохранить внешний вид заводской приборной панели или, может быть, у вас есть машина, в которой вообще нет заводского радио.

Установка в автомобилях с заводским разъемом для радио:

Что вам понадобится:

-Автомобиль с исправным заводским разъемом магнитолы. (Если ваш заводской разъем был порезан или поврежден, воспользуйтесь этим временем, чтобы отремонтировать его с помощью оригинального разъема, ИЛИ подключите провод к штекерному разъему Honda)

-FabTLPC модуль Bluetooth, 2 или 4 канала

-Мужской разъем для радио Honda (ССЫЛКА: Мужской разъем для радио Honda), либо новый, либо вырезанный из Хонды на свалке.

-Женский радиоразъем, предназначенный для вашего автомобиля (иногда его называют жгутом проводов радиоприемника)

-Основные инструменты для электромонтажа

ШАГ 1. Изготовление переходного жгута:

Если вы когда-либо устанавливали стереосистему на вторичном рынке, этот шаг в точности такой же, как изготовление жгута адаптера для стереосистемы на вторичном рынке. Единственная реальная разница заключается в том, что модуль FabTLPC Bluetooth будет использовать меньше проводов в качестве типичного стерео. Если у вас есть новый штекер Honda, купленный в FabTLPC или другом розничном магазине, цвета проводов на обоих разъемах будут одинаковыми.Совместите цвета проводки на штекерных и гнездовых разъемах, используя предпочитаемый вами метод подключения проводов. Мы рекомендуем вам паять / термоусадку или использовать высококачественные обжимные соединители с качественным обжимом для обеспечения надежных соединений. Ниже приведена таблица того, что делает каждый провод, а также какие провода используются модулем FabTLPC Bluetooth. Как в штекерных, так и в гнездовых разъемах будут провода, которые не будут использоваться, убедитесь, что эти провода закрыты или обрезаны должным образом, чтобы они ни с чем не соприкасались. Если проволока отсутствует в приведенных ниже таблицах, она не используется.

Для 2-канальных модулей:

Для 4-канальных модулей:

Если у вас нет нового штыревого разъема, а вместо этого вы вырезали заводской штыревой разъем на свалке Honda, цвета проводки не будут совпадать. При поиске подходящего разъема в старом автомобиле убедитесь, что вы получаете нужный разъем, обратившись к руководству по применению (ССЫЛКА: Руководство по применению), и вырежьте разъем из любого автомобиля под «V1».Разъем белый и прямоугольный, как показано ниже.

Следуйте тем же инструкциям по подключению, что и ранее, за исключением того, что см. Таблицу цветов проводки ниже.

Для автомобилей, у которых НЕ ИМЕЕТСЯ заводской радиоразъем:

Итак, предположим, что у вас есть специально разобранный жгут без разъема для радиоприемника, или, может быть, в вашем автомобиле никогда не было заводского радиоприемника или каких-либо приспособлений для него. Как бы то ни было, FabTLPC поможет вам.Тем не менее, мы должны отметить, что сейчас мы вступаем на территорию «не совсем plug-n-play». Тем не менее, подключение очень простое, и если вы когда-либо устанавливали базовую стереосистему на вторичном рынке, у вас более чем достаточно навыков для успешной установки модуля Bluetooth. Ниже показана очень простая схема подключения модуля к автомобилю. Обратите внимание, что у каждого динамика есть 2 соответствующих положительных и отрицательных провода, а также обратите внимание, что вы должны подключить модуль к цепи с предохранителем, способной обрабатывать 7.5a-10a в зависимости от того, какую версию модуля вы используете. Ваша система будет иметь 2 или 4 динамика в зависимости от того, какая у вас 2 или 4 канальная версия модуля.

Как сделать переходник для ручки Cricut (простой способ)

ПОДЕЛИТЬСЯ С ДРУГОМ

Этот идеальный адаптер для ручки Cricut идеально подходит для вашего следующего творческого проекта. Эти инструкции для самостоятельной сборки покажут вам, как можно использовать любую ручку стандартного размера с вашим создателем или проводником Cricut.

Этот пост содержит бесплатные партнерские ссылки. Спасибо за Вашу поддержку. Политика раскрытия информации здесь.

Мне очень нравится мой Cricut Maker , но я не поклонник того, насколько дорогие ручки марки Cricut . Единственный раз, когда их стоит покупать, — это когда они поступают в продажу в вашем любимом магазине товаров для рукоделия, но даже в этом случае Cricut не так часто поступает в продажу.

Мой муж удивил меня Cricut на Рождество (, вы можете получить несколько замечательных советов по устранению перегруженности вашего Cricut и прочитать все о сюрпризе ЗДЕСЬ ).Вскоре я понял, насколько быстро могут стать дорогие проекты, если у вас еще нет поделок под рукой.

И дорого, когда у вас есть маленькие дети, не в нашем семейном словаре.

Итак, мой муж решил заняться моим проектом и нашел способ, при котором каждый может использовать любую ручку стандартного размера на Cricut Maker.

И сегодня мы покажем вам, как это сделать!

Нет времени заняться этим проектом? Обратите внимание на этот доступный вариант:

Обратите внимание на доступные адаптеры для пера, доступные в нашем магазине! ПОЛЮБИТЕ декоративную виниловую пластину на своей следующей подруге-мастере. Посмотрите их здесь !

Как сделать переходник для ручки для вашего Cricut (Учебное пособие «Сделай сам»)

Необходимые материалы:

Ручная пила (эта была бы замечательной, если бы у вас ее еще нет дома).
Рулетка
Перманентный маркер
Вам потребуется 1-дюймовый и 5/16-й точный размер 1/2-дюймовой трубки SDR 11 CPVC (вы легко можете найти ее в местном хозяйственном магазине. Мы тратим менее 3 долларов на 10 футов.К сожалению, в нашем магазине не продавались меньшие размеры).
Наждачная бумага (мой муж использовал в этом проекте среднюю зернистость, и это сработало отлично).
Сверло со сверлом , размер 11/64 ″
Винт с накатанной головкой # 10-24 x 1/2 дюйма

Инструкции для адаптера пера:

Я визуальный человек, и мне нужно видеть вещи, чтобы лучше понимать, что в мире происходит. Имея это в виду, вот как выглядит длинный кант, когда вы идете за покупками в строительный магазин.

Мы потратили менее 3 долларов на 10 футов.

Сначала вам нужно отмерить точно 1 дюйм и 5/16 длины защитного кожуха ручки, который вы будете изготавливать. Отметьте размер перманентным маркером и аккуратно отпилите кусок.

Только эта деталь станет вашим новым лучшим другом для вашей машины Cricut и сэкономит вам кучу денег.

Вот как должна выглядеть ваша последняя часть трубы. Не волнуйтесь, если леска, которую вы пропилили, не прямая.

Если вы пилите с конца трубы, то кончик вашего меньшего куска будет прямым и станет вашим основанием для вашего станка Cricut.

Извлеките сверло с сверлом размером 11/64 дюйма и одним винтом с накатанной головкой (# 10–24 x 1/2 дюйма ).
В качестве примечания: винты с накатанной головкой можно легко найти на местном оборудовании store и значительно дешевле по сравнению с покупками в Интернете — просто к вашему сведению

Вам нужно просверлить небольшое отверстие для винта с накатанной головкой, чтобы он надежно вошел (примерно на 1 / 8-1 / 4 дюйма вниз по отрезку трубы — вы можете видеть на картинке, где мы просверлили наше отверстие). Не забудьте положить самый плоский конец трубы вниз.

Вставьте барашковый винт в трубу и поверните на несколько оборотов по часовой стрелке, чтобы убедиться, что эта деталь надежно закреплена.

Вы хотите, чтобы ощущение было «уютным», а не «о-о-боже-это-безумно-плотно-я-никогда-не-использую-это-в-своей-жизни».

А теперь пора достать лист наждачной бумаги.
(Просто чтобы вы знали, что вы почти закончили. Ура!)

Отшлифуйте противоположную сторону трубы от винта с накатанной головкой до упора. (Вы можете увидеть рисунок и толщину шлифовки нашей трубы).

НЕ ПРОПУСТИТЕ ЭТОТ ШАГ!

Если вы не станете шлифовать трубу, ваш проект не будет работать на вашем Cricut Maker. Гладкая часть трубы будет надежно и плотно прижата к машине Cricut. Это позволит Cricut безопасно и плавно перемещать трубу вверх и вниз при использовании ручки.

Когда вы закончите шлифование, не стесняйтесь украсить свою новую деталь милой лентой для васи или виниловой пленкой. Обожаю свой «Happily Ever After» с золотой отделкой.Это заставляет меня улыбаться.

Давайте протестируем ваш новый адаптер для пера!

Вы найдете наши адаптеры для пера в нашем магазине ЗДЕСЬ.

Как узнать, какие ручки работают лучше всего и как эффективно использовать созданный вами новый инструмент Cricut?

Осторожно снимите стандартный футляр для ручки Cricut с машины и поместите новый адаптер для ручки так, чтобы шлифованная сторона была обращена к задней части машины (винт с накатанной головкой должен быть обращен к вам).

Поместите цветной карандаш под машину для измерения.Толщина карандаша — это высота, на которую должен опираться кончик пера. (См. Рисунок выше для более детального рассмотрения).

Надежно закрепите перо в адаптере для пера (положите перо на цветной карандаш). Вы хотите, чтобы ваша ручка была удобной, а не мертвой.

Тогда дизайн!

Выберите дизайн, который хотите создать (будь то дизайн Cricut Design Space или созданный вами), и дайте волю своему воображению.

В качестве предостережения в отношении ваших ручек: если вы вставите ручку слишком плотно в адаптер для ручки DIY, вы заметите следы и, возможно, трещины на пластиковых корпусах для ручек.

Это не повредит перо, просто оно будет выглядеть немного потрепанным.

Имея это в виду, пожалуйста, используйте это руководство на свой страх и риск. Если вы сделаете все правильно, как описано в этом посте, вы * должны * иметь возможность использовать любую ручку стандартного размера на вашем компьютере Cricut.

Если вы решите, что это лучше для вас, то перейдите на страницу моего магазина ЗДЕСЬ .

У меня есть очаровательный винил, которым я могу украсить ваш адаптер ручки, в том числе тот, который я использую на своей машине.

Не забудьте поделиться этой статьей с кем-то, у кого есть машина Cricut и кто хочет узнать, как произвести революцию в своих ремеслах.

ПОДЕЛИТЬСЯ С ДРУГОМ

Эта фотография Андромеды с наклоном и сдвигом была сделана с помощью адаптера «Сделай сам»

Астрофотограф года по версии Greenwich Insight Investment 2020 в Королевской обсерватории Николя Лефодо рассказал о своей технике и простом самодельном адаптере, которые сделали возможным получение отмеченного наградами изображения галактики Андромеды.

Поскольку некоторые фотографы были заняты дискуссией о том, использовал ли французский инженер-оптик и астрофотограф, работающий по совместительству, технику Photoshop или настоящую фотографию, чтобы запечатлеть свою знаменитую фотографию, Лефодо зашел на свой личный веб-сайт, чтобы поделиться своим методом.

Ограничения и аппаратные ограничения заставили Лефодо мыслить нестандартно и работать с тем, что было доступно. Результат? Потрясающий новый взгляд на одного из наших ближайших галактических соседей.

«Съемка Андромеды была следствием наличия у меня оборудования», — объяснил мне Лефодо по телефону из своего дома во Франции в понедельник.«С помощью телескопа, который у меня есть, который не такой уж и большой, у вас не так много потенциальных целей. Андромеда — первое, что приходит на ум … это естественный объект, который можно выбрать для нее ».

Ширина Андромеды должна была заполнить поле зрения его телескопа. Помня о своей цели, он обратился к созданию эффекта размытия, который соответствовал бы его творческому видению.

Программные эффекты, такие как размытие в Photoshop, не давали Лефодо удовлетворительного вида, поэтому ему пришлось заняться изготовлением подходящего крепления для подключения камеры к телескопу под углом, достаточным для создания эффекта наклонного объектива.

Благодаря своей ориентации, Андромеда предлагает идеальную плоскость для опробования этого эффекта, сказал он, и, выровняв фокальную плоскость с центром Галактики, он смог смоделировать передний и задний планы, состоящие из расфокусированных звезд.

Но крепление небольшого диаметра его камеры Sony a7S ограничивало угол, с которым он мог создать фокальную плоскость, тем самым ограничивая глубину резкости.

«Байонет [фланец] очень плотный … под определенным углом вы начинаете не видеть датчик, потому что байонет выше датчика и блокирует некоторую часть датчика», — говорит Лефодо.

Из-за более узкого крепления Sony он видел тени на датчике, когда он был наклонен от окуляра телескопа, в худшем случае полностью блокируя изображение или создавая резкую виньетку. По его словам, фланцы большего размера позволят получить более крутые углы, что приведет к меньшей глубине резкости.

Решение включает в себя уникальный, но простой переходник от камеры к телескопу. Благодаря небольшому наклону в 25 градусов для смещения сенсора камеры, Лефодо имел достаточный наклон, чтобы линия фокуса охватывала плоскость галактики, создавая передний план и фон из размытых разноцветных шаров.

Используемый адаптер между камерой и телескопом.

Для тех, кто все еще утверждает, что Лефодо использовал фильтр или программную технику для создания эффекта, он предложил некоторые идеи, чтобы объяснить, почему техника камеры возможна и, в конечном счете, лучше, чем использование Photoshop для ее имитации.

«Когда вы немного знаете о том, как достигается эффект, вы понимаете, почему оно [программное обеспечение] не дает такого эффекта», — сказал он. «Звезды не становятся насыщенными, и когда вы размываете их, вы не получаете их реальной яркости, они просто кажутся темнее, чем кажутся на фото.

«Для яркого, красочного боке вам потребуется расфокусировка», — сказал он, добавив, что эта идея похожа на стряхивание объектива дешевым объективом для достижения расфокусировки. Он проиллюстрировал этот момент на своем веб-сайте, где продемонстрировал попытку создать эффект в Photoshop по сравнению с рассматриваемым изображением. Контраст был очевиден: расфокусировка была явно лучше.

Хотя сама идея кажется достаточно простой, он добавил, что для получения изображения-победителя потребовались сотни кадров с длинной выдержкой, скомпилированных в стопку, чтобы выделить детали и цвет окончательного снимка.

Один некалиброванный кадр, снятый с помощью адаптера.

Техники Лефодо и финального изображения было достаточно, чтобы заработать ему титул Астрофотографа года и получить денежную награду в размере 10 000 фунтов стерлингов (~ 12 800 долларов США). На вопрос, что он собирается делать с призовыми деньгами, он ответил нейтрально: «Это открывает возможности…», — сказал он.

Ожидайте увидеть, как Лефодо гонится за затмениями по всему миру, когда начнут сниматься ограничения на поездки, и не отставайте от его работы на своем веб-сайте.

Если вам интересно услышать мой разговор с Лефодо целиком, вы можете послушать 3-ю серию моего подкаста о фотографиях «Файл изображения».

Вы также можете прочитать сообщение в блоге Лефодо, чтобы узнать больше о технических деталях этого адаптера «сделай сам» и о том, как он создал победившее фото.

Об авторе : Крис Коэн — бывший газетный журналист, ставший видеооператором. Обладая опытом независимого документального и корпоративного видеопроизводства, Крис помог отделам новостей внедрить стратегии создания видеоконтента, поскольку конвергенция средств массовой информации и создание цифровых зеркальных фотокамер изменили ландшафт онлайн-новостей. Его видеоработа была отмечена номинациями и национальными новостями Канады за освещение выборов.Сейчас Крис работает в сфере независимой журналистики и документального кино, работая внештатно в канадских новостных агентствах.
