Сварная лестница на второй этаж.

Лестница железная на второй этаж – холодный металл как дополнение домашнего уюта. Строительство винтовой лестницы

Металлическая лестница отлично впишется в современный интерьер

Лестницу на второй этаж необходимо планировать ещё на стадии проектирования дома. Когда её формой и размерами занимается профессиональный архитектор, он старательно подбирает ей место в доме. Примеряет её походку и фасон, вписывает её в интерьер. Конечно, с таким дизайнером знания по установке и монтажу вам не понадобятся. Но что делать, если вам нравится творить своими руками? Если сам процесс, равно как и непревзойдённый результат, доставляет вам удовольствие? В таком случае, вам просто придется изучить правила изготовления и , их типы и формы, в общем – стать архитектором. – это очень надежный способ связать этажи друг с другом. Железные конструкции обладают многими преимуществами при определённых недостатках.

Преимущества

Податливость металла позволяет воплотить нашу самую мудрёную фантазию. Конструкции из него обладают долговечностью и могут передать красоту изделия на многие поколения. Прочность элементов и жёсткость соединений позволяют использовать металл и в качестве каркаса и в качестве декоративного материала. Сварка и анкерные крепления придают надёжность и устойчивость лестничным маршам. Правильно обработанная поверхность прослужит долго при простейшем уходе.

Металл позволяет создавать весьма необычные конструкции

Недостатки

Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

Хотя, в некоторых случаях использование металлических ступеней очень даже уместно

Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.

А вот для создания подобной конструкции одного только сварщика недостаточно

Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.

Такая конструкция сложнее, но и эффектнее всего

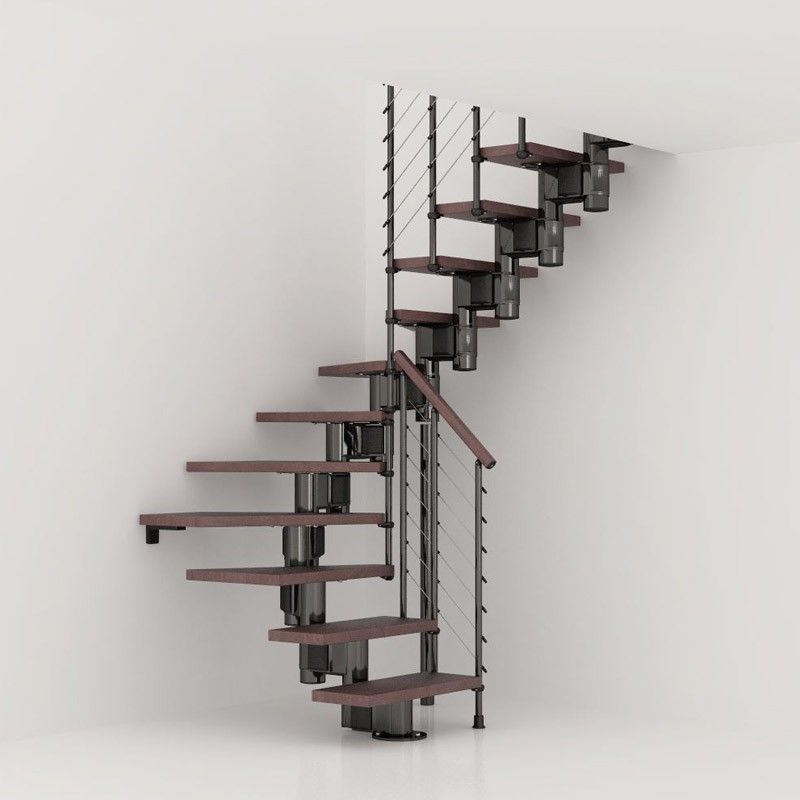

Модульные типы лестниц

Если вы выбрали для изготовления своими руками металлическую лестницу с опиранием на одну центральную опору, то стоит рассмотреть возможность . Тогда вы сможете без шума, пыли и расходов на электроэнергию собрать своими руками все составные элементы в единую лестницу. Для этого можно и отложить процесс сборки на более поздний срок, доведя до конца внутреннюю отделку помещения, и спокойно подобрать готовую лестницу по стилю. Сборка модульной лестницы

Как правило, модульные типы лестниц имеют в комплекте подробную инструкцию по установке. Вам нужно только правильно определить место крепления центральной опоры, продумать как крепить эту конструкцию к перекрытию и собрать ее, подобно конструктору.

Важно! Выход на второй этаж должен быть ограждён перилами.

Косоуры и тетивы

Если вы решились своими руками сделать ступеньки на второй этаж при помощи косоуров, то для проступей шириной до 800 мм достаточно одного центрального косоура. Он будет поддерживать ступени снизу с помощью выравнивающей платформы на рамке из уголка или профильной трубы. Можно, как вариант, изготовить косоур из профильной трубы, сварив её из сегментов под прямым углом. Тогда трубу стоит выбирать размером 120х60 мм. Платформу под деревянную или каменную ступень изготавливать из листа 5 мм. Просверлить четыре отверстия под болты крепления с декоративной шляпкой. Для большей устойчивости можно закрепить лист через уголки или поперечные косынки.

Металлическая лестница на центральном косоуре смотрится наиболее утонченной

Ступени лестницы на тетивах чаще всего покрываются деревянными, стеклянными или каменными накладками

Совет! Не следует обращать внимания на громоздкие металлические лестницы. Для первого раза для изготовления своими руками выберите наименее трудоёмкую, но наиболее стильную, прочную и лёгкую конструкцию.Опорные элементы должны быть одновременно мощными и не массивными.

Условия комфорта и безопасности

Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.

Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.

• Если выход на второй этаж делается в деревянном перекрытии, то он должен быть между балками и не превышать 800 мм, чтобы не резать их.
• Если ширина ступенек на второй этаж будет больше 900 мм, то необходимо устанавливать два косоура или тетивы.
• Ступени из камня или твёрдых пород древесины можно устанавливать на косынки из уголка ребром наружу, где длинная часть ляжет под проступь, а короткая часть будет точно по высоте подступенка. Эти рамки привариваются к торцевой, узкой части подпирающего косоура. С внутренней стороны охватывающих тетив, можно приварить прямые сегменты уголка или профильной трубы. Тогда края следует округлить или заглушить пластиком, а проступи лягут между тетивами.
• Сварные работы и крепление косоуров и тетив к стене стоит осуществлять после прокладки электрических кабелей, установки перегородок и крепления гипсокартона к стене. Это необходимо, чтобы избежать неудобства в проделывании штробы за и под косоурами. Желательно, чтобы черновая отделка помещения не наползала на лестничный марш.
• Установку всех элементов проверять нужно по уровню и только потом варить или скреплять болтами основательно.

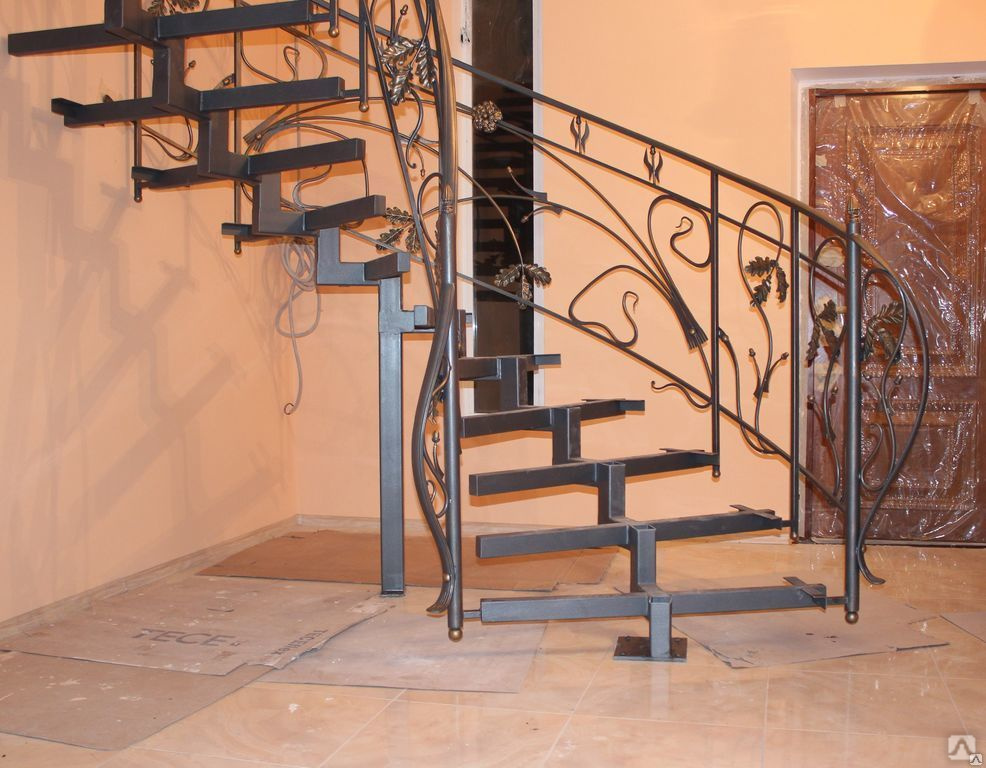

Создание лестницы на косоурах

Не волнуйтесь, выход не второй этаж вы обязательно сделаете. Сделаете его своими руками. Ваша лестница будет красивой и лёгкой, ведь у неё не будет подступенков, а пространство под ней вы непременно обыграете каким-нибудь шкафчиком. Вы постараетесь и предусмотрите всё, о чём бы подумал опытный архитектор.

Металл, как основной материал для изготовления межуровневой лестницы для дома или квартиры, всегда выделяется оптимальной несущей способностью и долговечностью в эксплуатации.

Технологические качества металла позволяют создавать лестницы любого формата, габаритов, при этом, это будут легковесные конструкции, которые смогут отлично вписываться в любой интерьер.

К тому же, простая прямолинейная металлическая лестница на второй этаж своими руками созданная, это достаточно легкий вариант, который собирается при небольших навыках работы со сваркой.

По конструктивным особенностям, металлический лестничный пролет не будет ничем отличаться от аналогов из древесины или бетона, то есть везде используются одинаковые принципы проектирования и расчетов.

В основном это говорит о типовых нормах, принятых в отношении любой лестничной конструкции, а именно:

• Ширина лестницы не должна быть менее 900 мм . Это относится именно к внутриквартирному варианту, который используется и в частных домах.
• Наибольший уклон – 1:1,25 , причем уклон должен быть постоянным, и не менять показатели на протяжении лестничного марша.
• Высота ступеней должна быть одинаковой, и соответствовать 15-18 см .
• Глубина 30-35 см .

Важно! Лестница, это своеобразная зона риска, поэтому огромное значение приобретает не только наклон, но и ограждение.

• Ограждения, любые, в том числе и металлические винтовые лестницы на второй этаж должны иметь прочные, чтобы они могли выдерживать боковую нагрузку в 100 кг.
• Расстояние между вертикальными стойками ограждения не должно превышать 150 мм, или 120, если есть дети.

С точки зрения метода изготовления, металлическая лестничная конструкция может быть кованной и .

Типы проектов

Наиболее подходящие проекты металлических лестничных конструкций, которые можно изготовить и собрать самостоятельно, это:

• Лестницы на косоурах – железных опорных балках, на которых и монтируется вся лестница.

• На одном косоуре. Двутавр или швеллер располагается посредине и на него крепятся ступени.

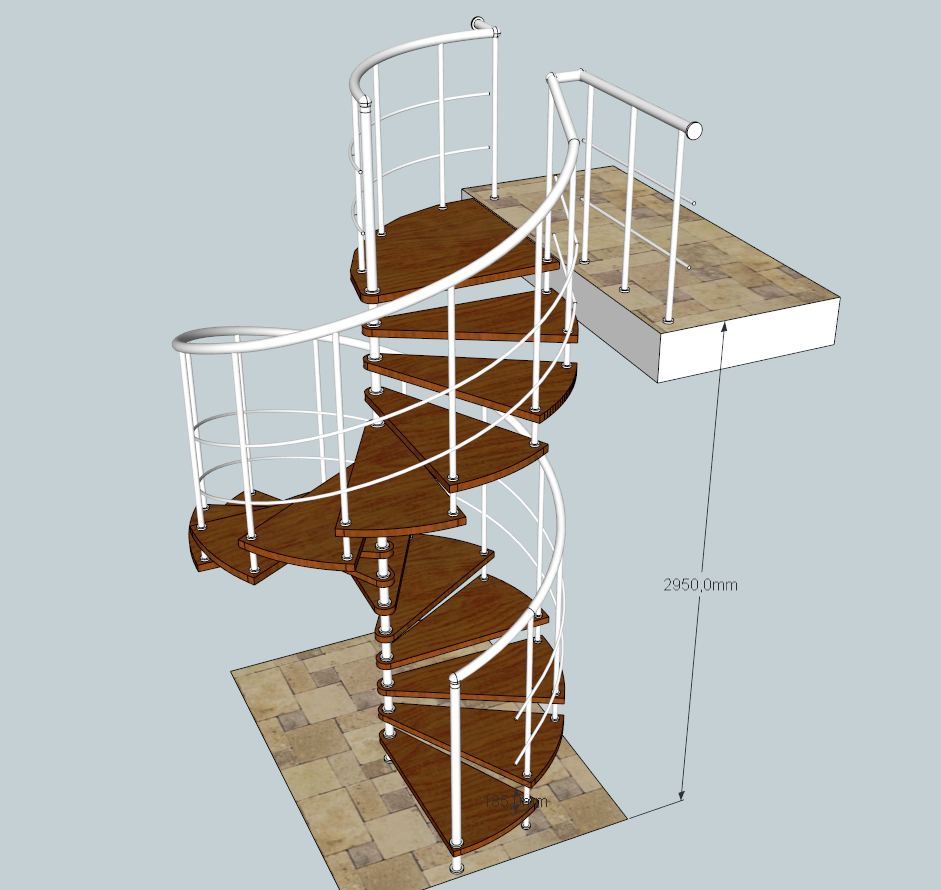

• Лестница на больцах. Здесь нет каркаса, а ступени крепятся к стене специальными болтами – больцами.

• Конструкция на железных тетивах , опорных балках (ступени устанавливаются здесь между тетивами).
• Винтовой вариант , где несущим элементом выступает опорный центральный столб.

Важно! В принципе, самостоятельно собрать можно практически все конструкции, кроме винтовой, под которую необходимы сложные расчёты. Да и сама работа по подготовке всех компонентов достаточно сложна.

Работа

Сначала необходимо определиться с габаритами. Выбираются размеры для примера изготовления простой одномаршевой лестничной конструкции, это:

• Ширина – 900 мм.
• Уклон 45 градусов.
• Высота ступени – 15 см.
• Глубина 30 см.

В зависимости от высоты помещения, высчитывается количество ступеней, к примеру, при высоте помещения в 2800 мм, ступеней может быть 11-12.

• Сварочный аппарат.
• Болгарка с отрезными дисками по металлу.
• Наждачный круг.
• Струбцины.
• Дрель и сверла по металлу.

Из материалов, потребуется два швеллера размером 8х10 см, это будут тетивы, листовая сталь, это будут ступени, и уголок, из которого будут изготовлены «кобылки».

Сборка и сварка

Дальнейшая инструкция предполагает следующие действия:

• Сначала изготавливаются кобылки. Здесь необходимо точно все высчитать, на них будут установлены ступени. Кобылки должны быть конгруэнтны друг другу, то есть зеркально отображать друг друга.
• Кобылки изготавливаются из стального уголка. При этом на части устройства, на которую будет ложиться ступень, нужно будет установить кронштейн для крепления.
• Швеллер устанавливается на ребро, и размечается.
• По разметке происходит приваривание кобылок к ребру тетивы.

Чтобы конструкция получилась полностью идентичной, второй швеллер можно приставить к первому, и полностью скорректировать разметку с уже приваренными кобылками. Можно еще отметить, что если размеры лестничной конструкции, а точнее ширина, предполагается больше, чем 1,2 метра, то рекомендовано использовать дополнительную третью тетиву.

В рассматриваемом проекте, ширина 0,9 метра , так что идеально подходят две опорные балки.

Как только готовы все кобылки, можно все части лестницы. Тетивы крепятся в нижней точке на металлическую опорную стойку, которая может быть установлена в бетоне, причем здесь межэтажные металлические лестницы могут привариваться и к кронштейнам в стене, если одна тетива является пристенной.

Вариант такого пристенного крепления дает конструкции дополнительную жёсткость. Верхняя часть тетивы приваривается к стальной опорной стойке, которая прикручена к перекрытию стальными анкерами.

После того, как все собрано остается установить ступени. Здесь можно пойти двумя путями. Либо просто приварить ступеньки к кобылкам, которые выставлены идеально ровно изначально, или воспользоваться методом крепления на болты.

Вывод

Более сложные конструкции просто потребуют большей внимательности, но основные принципы работы с металлом остаются неизменными. И это огромный плюс железа, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Любую строительную металлоконструкцию при наличии оборудованной мастерской можно соорудить самосто ятельно – был бы под рукой нужный стальной профиль. К таким конструкциям относится и лестница из металла на второй этаж . В домашних условиях вполне можно изготовить каркас – тетиву или косоуры, ступени и ограждения.

Все элементы достаточно просто вырезать из стандартного металлопроката. Чтобы соединить детали в единое изделие, необходимо обзавестись обычным сварочным инвертором. Существуют конструкции с разъемными – болтовыми соединениями. В СНиПах и ГОСТах подробно описаны требования, на основании которых можно рассчитать размеры и сделать чертежи. Установить лестницу при необходимости можно снаружи здания или внутри – технология работ одинакова.

Лестница на второй этаж из металла своими руками

Любая лестница состоит из элементов двух типов: маршей и площадок. Марш – это несущие наклонные балки со ступенями, перекинутые от одной горизонтальной площадки к другой. В каждом марше может быть от 3 до 18 ступеней.

Ступень состоит из двух плоскостей:

• горизонтальную часть называют проступь;
• вертикальная перегородка, закрывающая проем между перекладинами, – это подступёнок.

Классифицируют лестницы по различным признакам. Например, по количеству и типу маршей.

• Между этажами может быть один или несколько маршевых пролетов. Марши бывают прямые и изогнутые. В зависимости от выбора конструкции лестницы различают: прямые, круглые, одно- или многомаршевые.

По назначению.

• Если лестница переносная, она относится к классу приставных, специальных, крутых: угол наклона в ней более 60о. Такие лестницы могут быть использованы в качестве чердачных или пожарных.
• Для выхода на мансарду строят компактные лестницы: угол их наклона больше 45о, но меньше 60о. Такие лестницы часто монтируют снаружи здания.
• Главные лестницы имеют угол менее 45о. В основном такие лестницы выполняют функцию межэтажных: по ним наиболее удобно ходить.

В зависимости от формы балок и расположения ступеней по отношению к ним различают лестницы с косоурами и тетивами.

• Если балка прямая, натянута как струна, а перекладины закрыты боковым каркасом с обеих сторон – это лестница с тетивами.
• Если несущая балка похожа на пилу и находится под ступенями – это косоур, каркас ступенчатой формы.

Конструктивные особенности лестниц

• Лестницы с косоурами изготавливают на двух балках (привычный, самый распространенный вариант) и на одной. Во втором случае лестницу называют «на одном косоуре» – несущий профиль располагается по оси маршевого пролета. Лестница на одном косоуре создает ощущение невесомости и выглядит очень нарядно.
• Существуют лестницы с больцами (болтами по-немецки). Роль балки в такой конструкции выполняют перила ограждений. Снизу к ним жестко прикреплены балясины, к которым подвешены ступени. Дополнительную жесткость лестнице придают крепления проступей друг с другом, для этого используются массивные винты, иногда с втулками.
• Консольные – это лестницы, ступени которых вмонтированы в боковую стену.
• Популярны в частных домах винтовые конструкции: ее ступени имеют форму усеченного треугольника и называются забежными. Одним, узким концом перекладины опирается на центральную опорную колонну, второй, широкий смещен относительно нижнего на заданную величину. Внешне такая конструкция похожа на спираль.

Материал изготовления – еще один критерий классификации. Кроме стальных существуют еще железобетонные и деревянные лестницы.

• Однако конструкцию из цементно-песчаного массива – армированную стальной сеткой и отвибрированную – самому смастерить достаточно сложно. Еще сложнее ее установить: для этого дополнительно потребуется мощный подъемный механизм.
• Деревянные лестницы также сложны в изготовлении. Главное, материал не прощает ошибок: деревянную деталь невозможно срастить. К тому же за ними нужен тщательный уход в процессе эксплуатации.

Как правильно сделать лестницу на второй этаж из металла

Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

• безопасностью, в том числе противопожарной;
• удобством перемещения.

Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;

• площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы. Требование особенно важно для наружных лестниц: зимой металл очень скользок.
• перила должны выдерживать поперечное усилие 100 кг;
• минимальная высота балясин допускается 800 мм;
• просвет между балясинами – до 150 мм;
• марш должен отстоять от боковой стены максимум на 6 см:
• ширина площадки не должна быть уже маршевого пролета:
• длина площадки – хотя бы 1 м
• максимальное количество ступеней в 1 марше – 18 штук.

Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

При проектировании маршей дополнительно нужно учитывать:

• возраст пользователей и состояние их здоровья,
• эксплуатационную нагрузку,
• возможность перемещать крупногабаритные вещи.

Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы .

Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

Современный ГОСТ допускает значительные отклонения от этих парамтров. По мнению Ростандарта:

• высота подступенка может лежать в пределах 150 – 210 мм;
• длина проступей должна быть 250 – 330 мм;
• в отдельных случаях допускается минимальная глубина ступеней 100 мм.

При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

• предельная разница диагоналей марша составляет 4 мм;
• разница высот различных ступеней должна лежать в пределах 5 мм;
• максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.

Лестницы из металла на второй этаж: компоновка и схема расчета

Лестничные конструкции бывают самой разной компоновки: Т-образные, круглые, винтовые. Прежде, чем перейти к созданию сложных форм, следует разобраться с простейшей конфигурацией – с одномаршевой стальной лестницей. Общая схема построения выглядит следующим образом.

• В межэтажном проеме монтируют две двутавровые балки или ставят на ребро два швеллера № 8, 10 или 12.
• К каждому из них приваривают собранные из углового профиля кобылки – угольники, основания для ступеней.
• К горизонтальной плоскости угольников крепят перекладины, вырезанные из металлического листа либо деревянной доски.
• К торцу балок у самого их окончания приваривают вертикальные столбы – опоры для ограждений. Для их изготовления используют кованый квадрат сечением 12–16 мм.
• Верхние концы столбов соединяют полосой или уголком.
• Конструкцию зачищают от заусенцев, потеков, излишних выступов металла.
• Каркас грунтуют, окрашивают, при необходимости облицовывают деревом, пластиком или другим отделочным материалом.

Примерная схема проектирования лестницы

На первом этапе расчетов следует решить следующие задачи:

• определить количество ступеней;
• вычислить их глубину и высоту;
• найти точку начала лестницы на полу нижнего этажа;
• рассчитать длину маршевых балок или косоуров.

Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
3. Полученную величину округляем в большую или меньшую сторону до целого значения.
4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
6. Дробное значение округляем до целого.
7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:

• вычисляем квадраты высоты и длины горизонтальной проекции;
• суммируем эти значения;
• извлекаем корень второй степени.

Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

Пояснение:

Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

• круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
• Г-образная – аналогичная по эффективности конструкция;
• П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
• винтовая – высвобождает 80%, направление подъема изменяется на 360о.

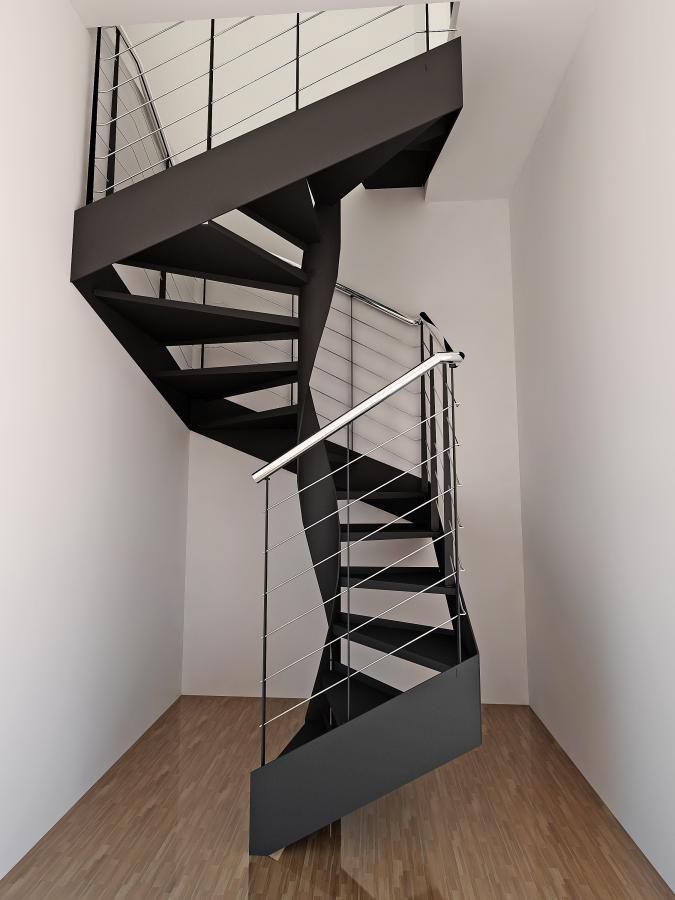

Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

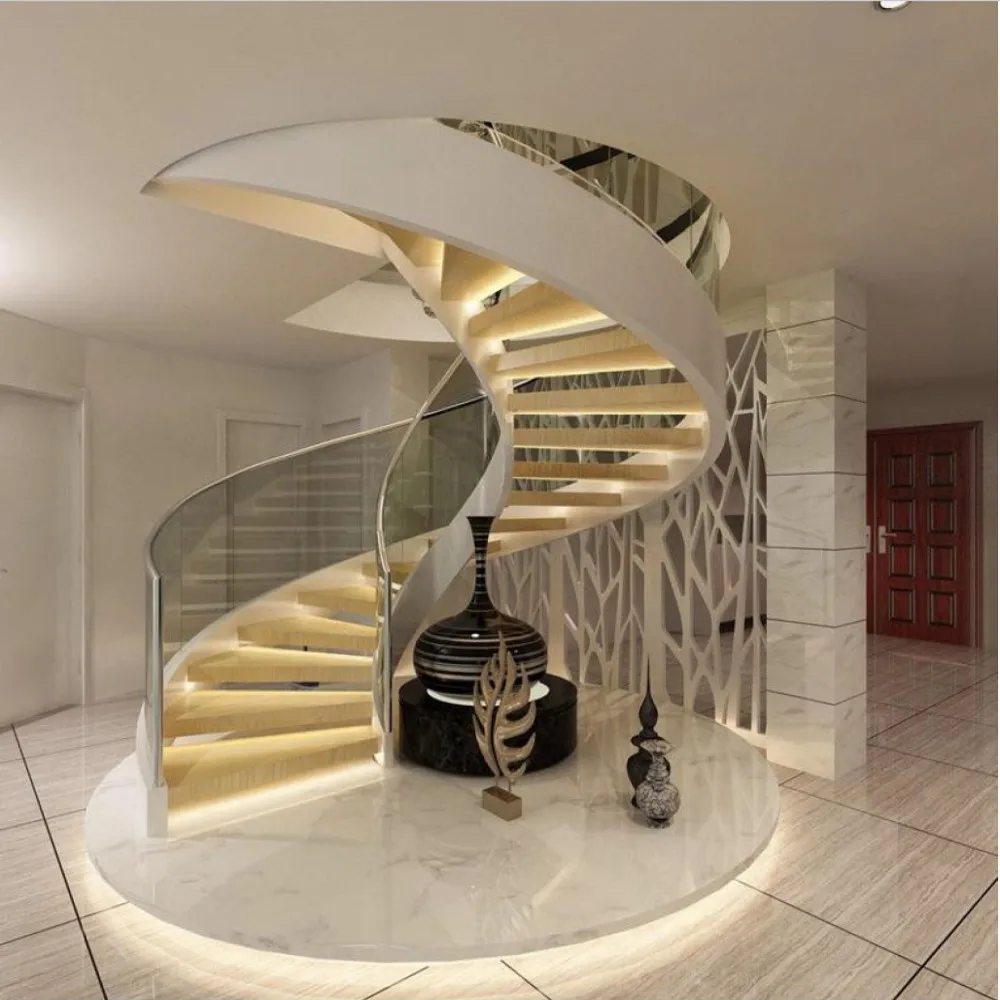

Круглые лестницы из металла на второй этаж

Эти лестницы еще называют поворотно-маршевыми, круговыми, изогнутыми. Их изготовить сложно, но по внешнему виду это самые стильные и красивые сооружения. Особенно шикарно выглядит комбинированная конструкция, в которой сочетаются марши с разным радиусом поворота.

Круглые модели получили распространение в эпоху появления архитектурного направления модерн. Их поначалу строили в дорогих роскошных особняках. Однако сталь – универсальный и распространенный материал, который открывает технологические возможности для создания бюджетных вариантов лестниц. Единственную сложность вызывает операция изгибания тетив и косоуров. Однако квалифицированные сварщики могут изготовить такой каркас собственноручно.

Округлую конструкцию можно сварить из отдельных элементов, каждый из которых состоит из одной ступени. Каркас – это ступенчатые усеченные треугольники или трапеции, которые соединяются под определенным углом. Рассчитать такую конструкцию, владея знаниями геометрии в пределах школьного курса, достаточно просто.

Чтобы понять суть, достаточно представить, что каждый элемент является, по сути, внешней частью одного сектора окружности. То есть, изогнутая лестница – это винтовая, в которой отрезали внутренний круг. Винтовую конструкцию рассчитать проще, ее мы и разберем.

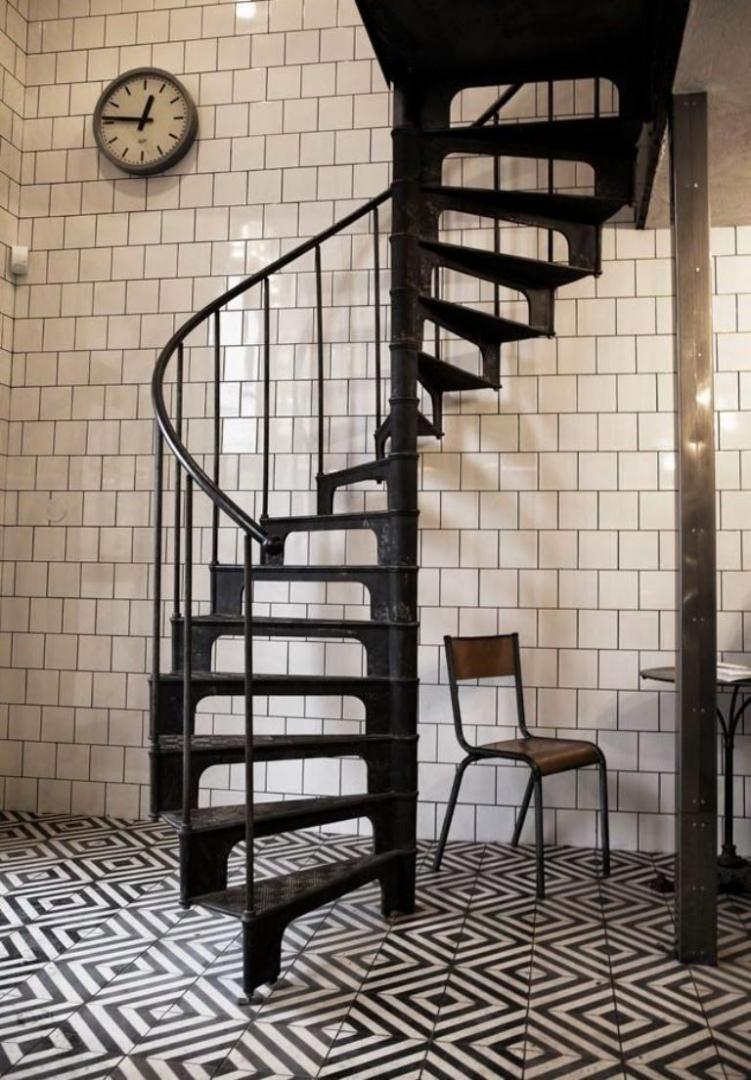

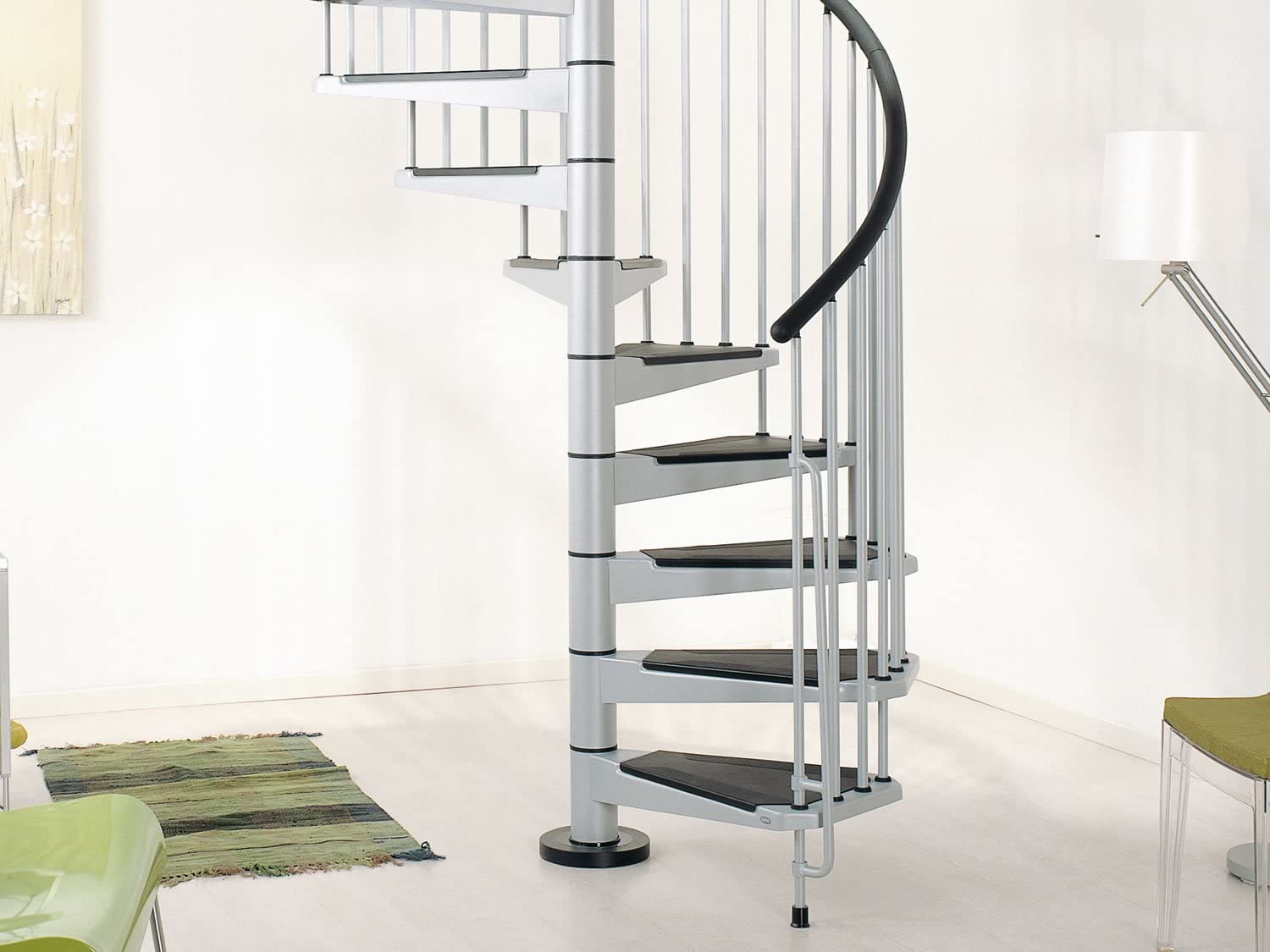

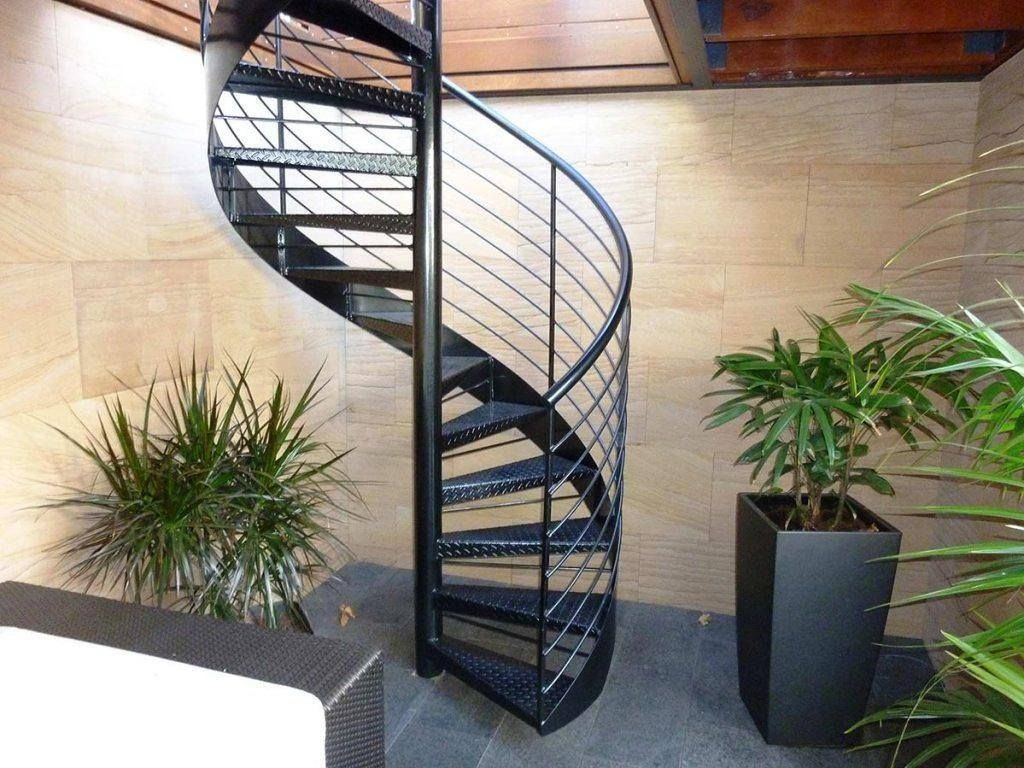

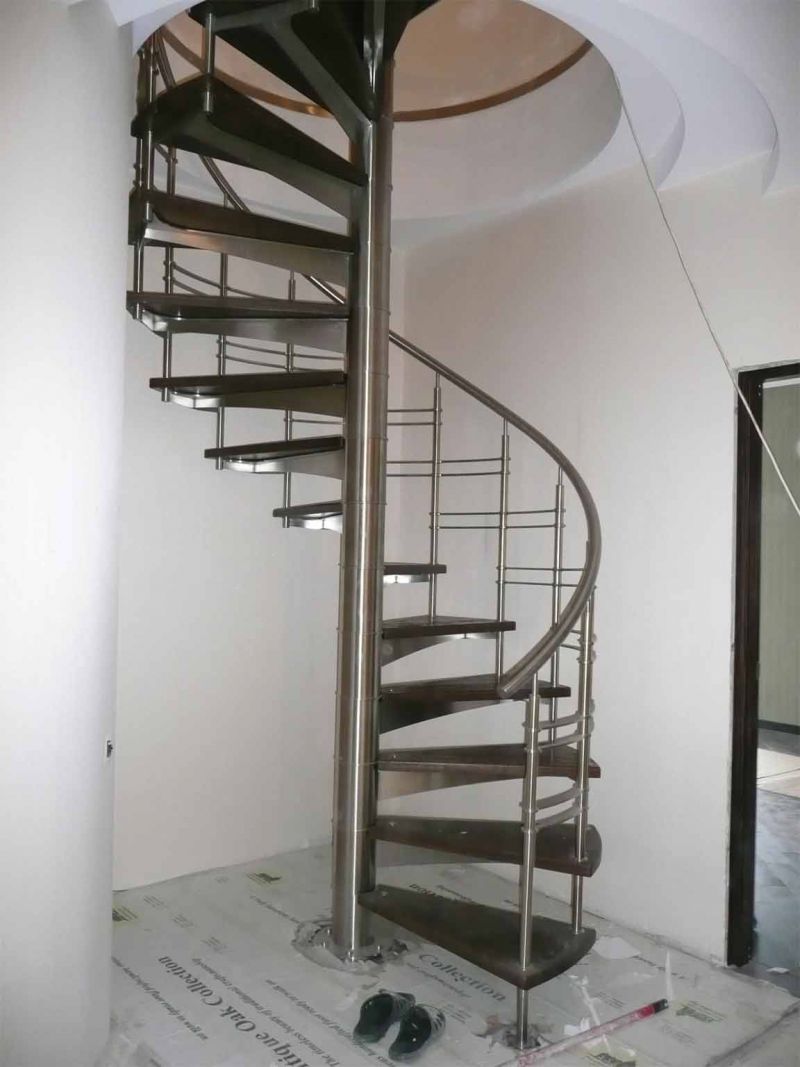

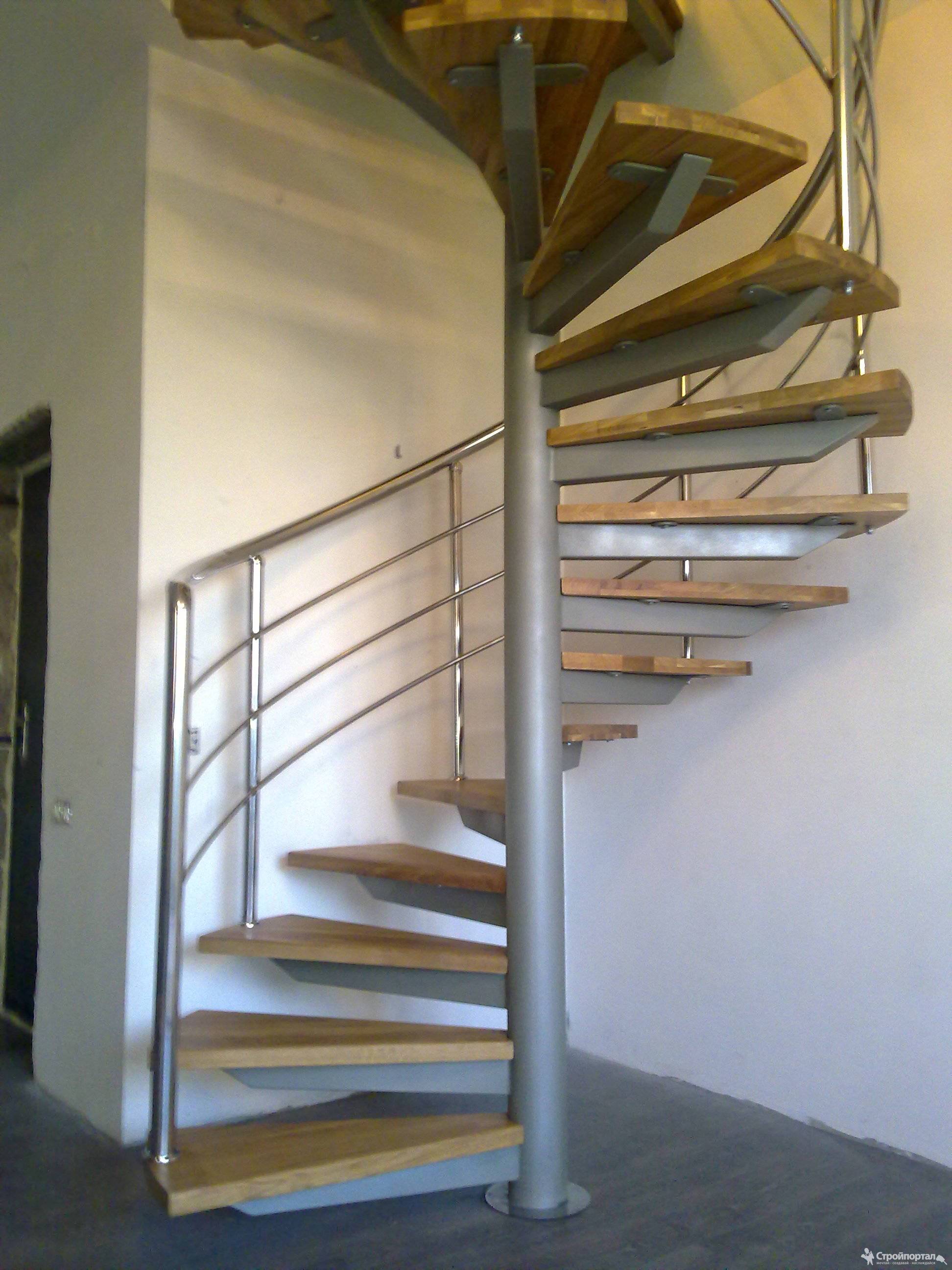

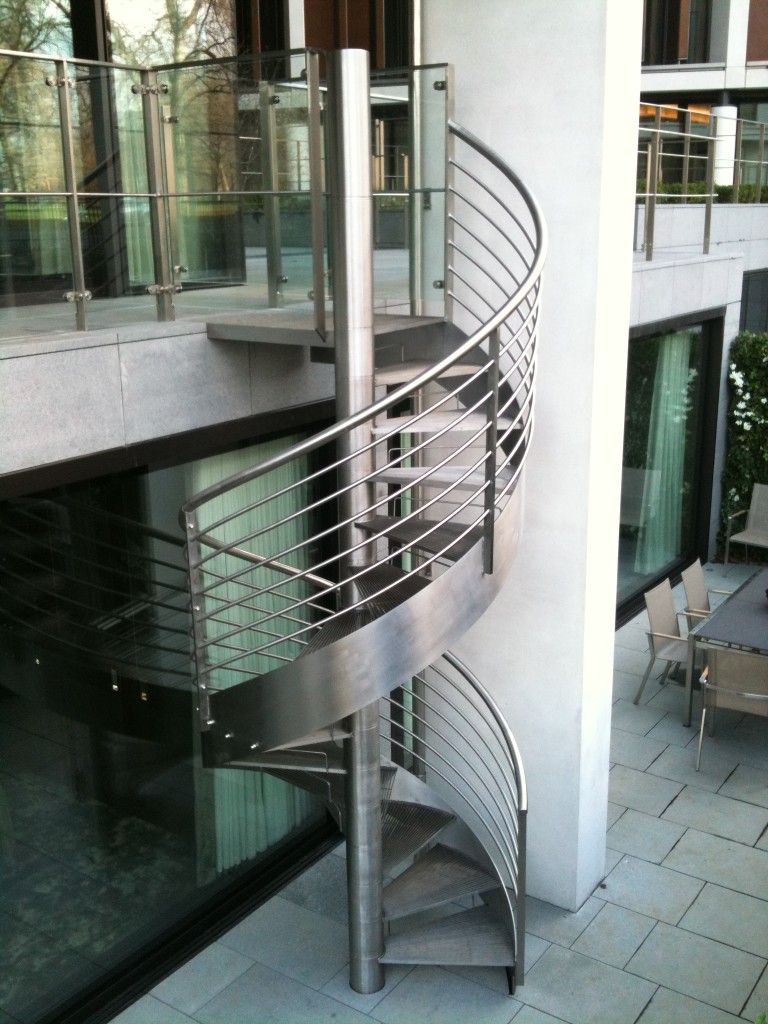

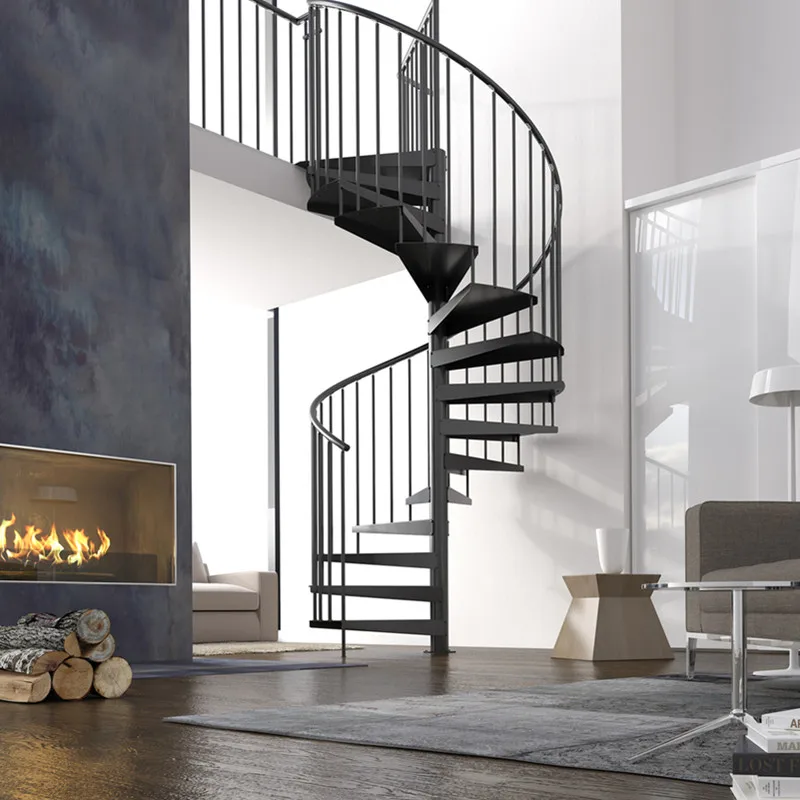

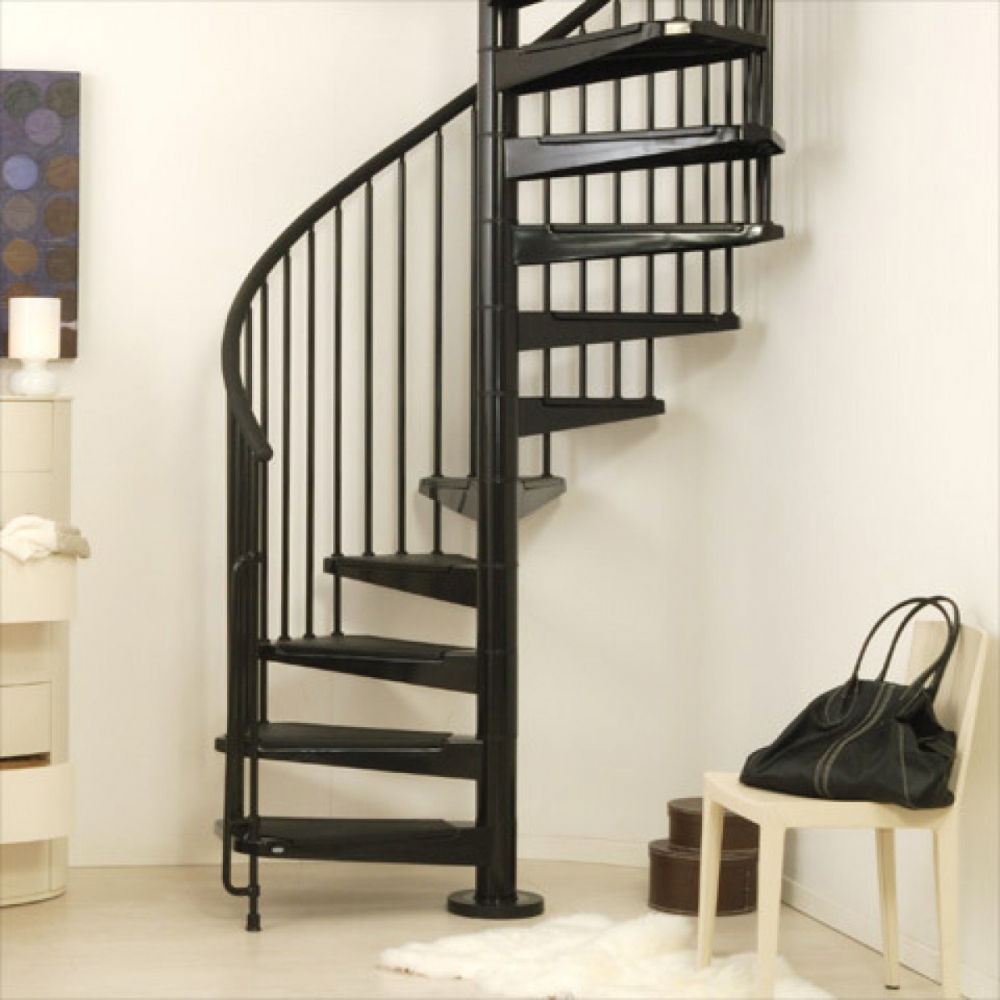

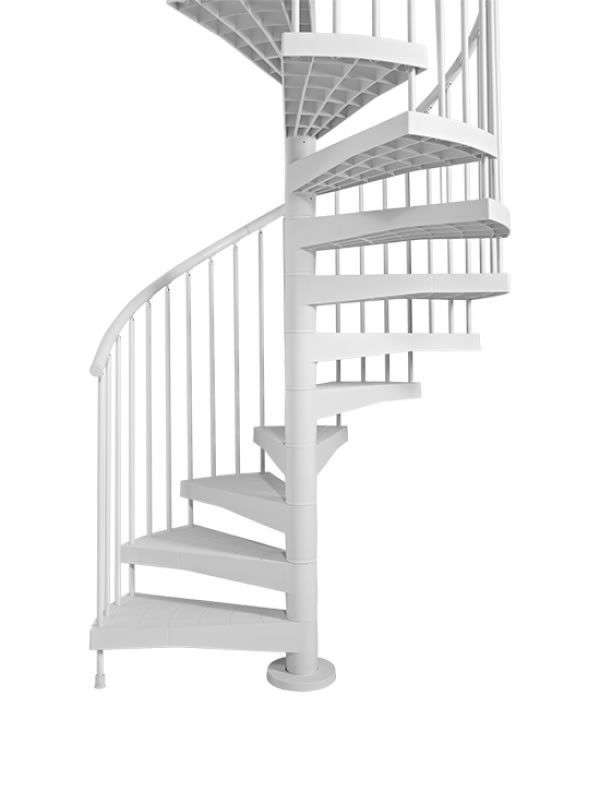

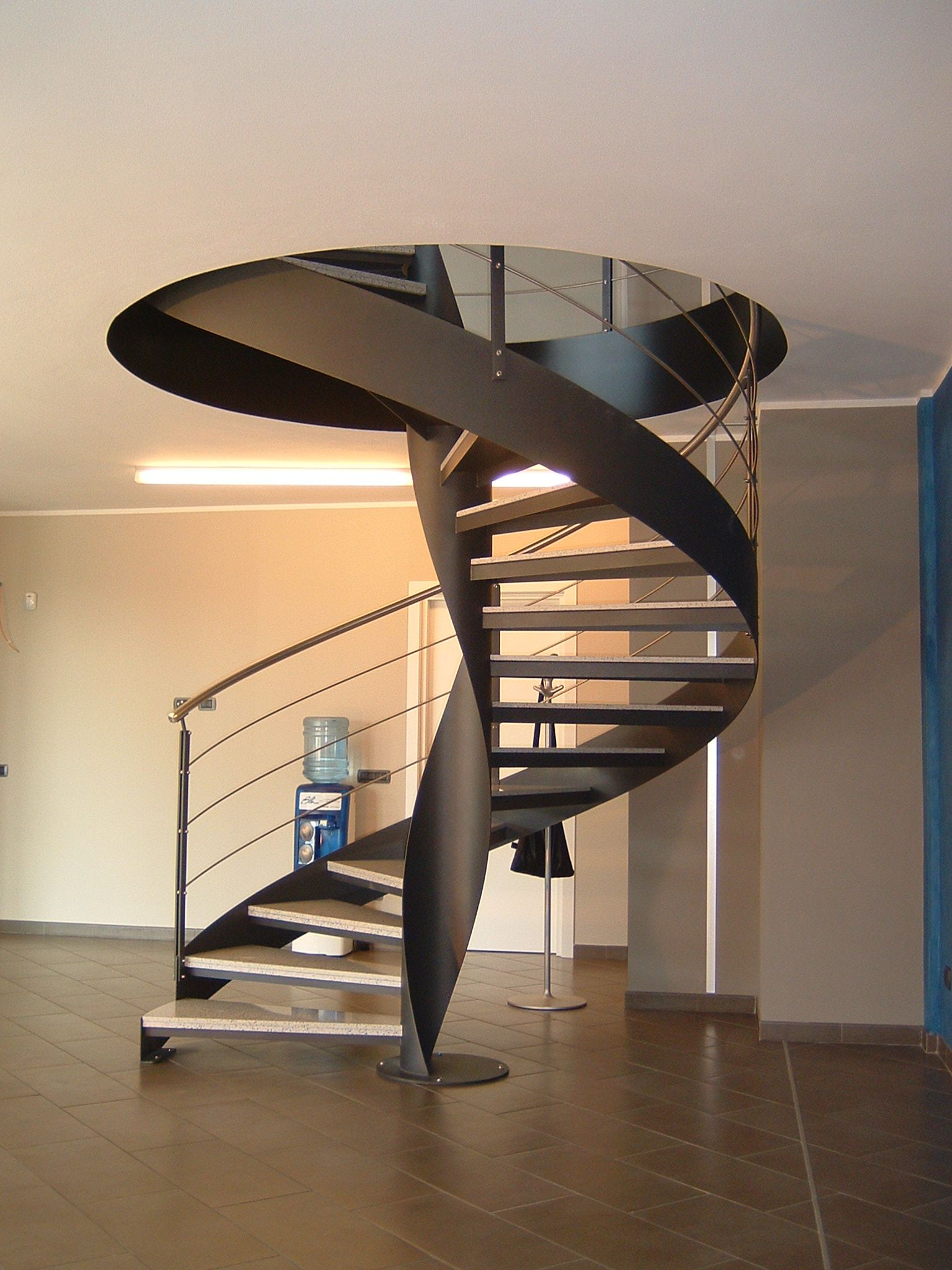

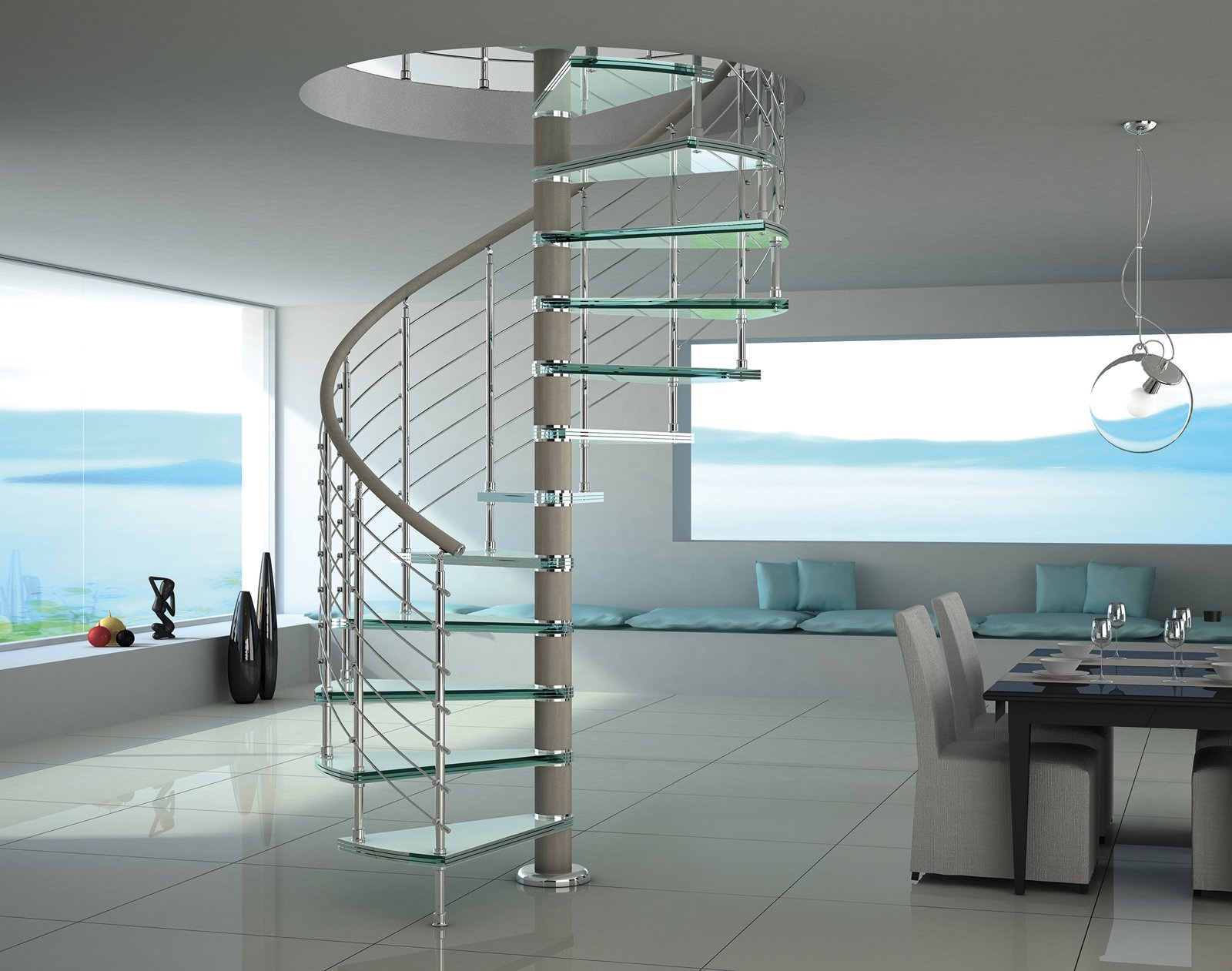

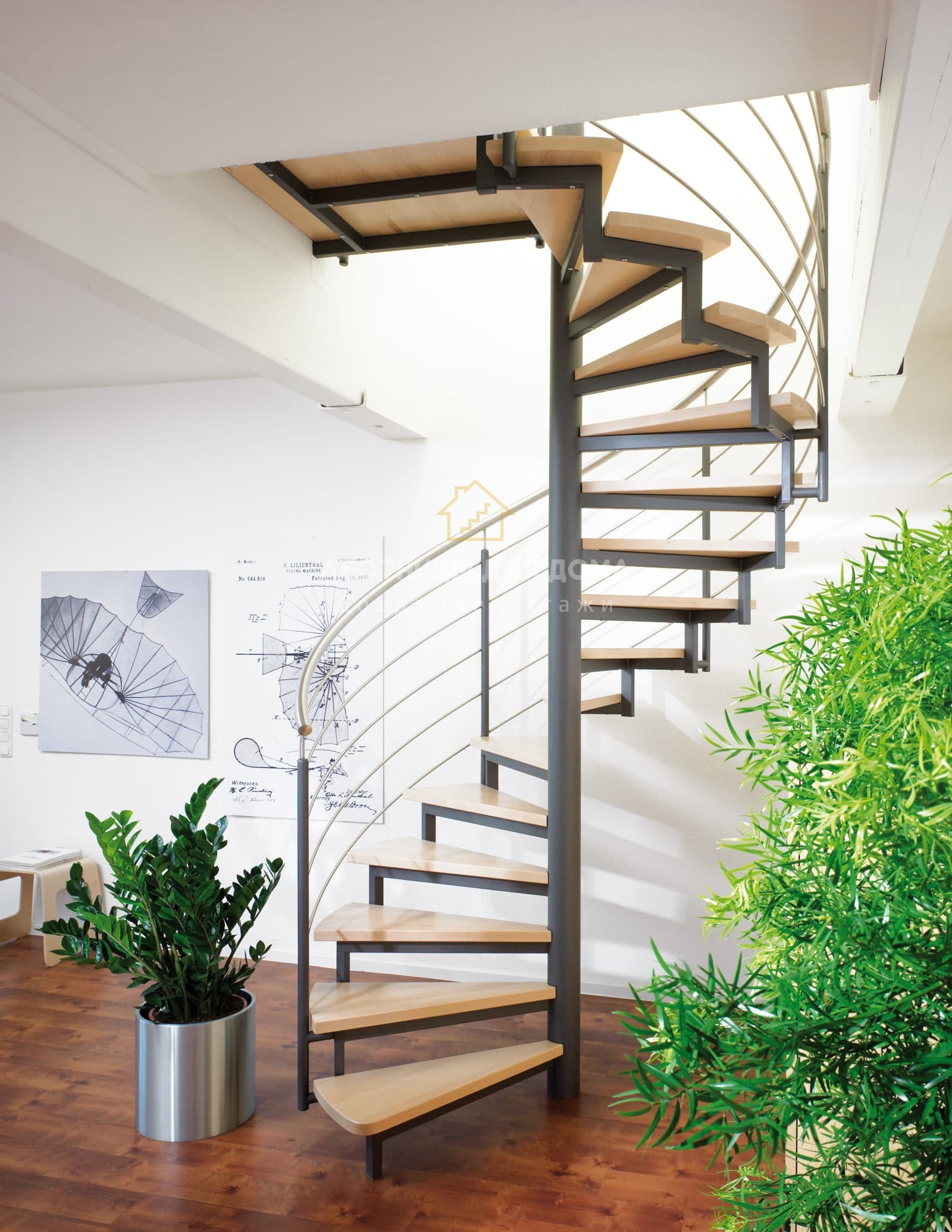

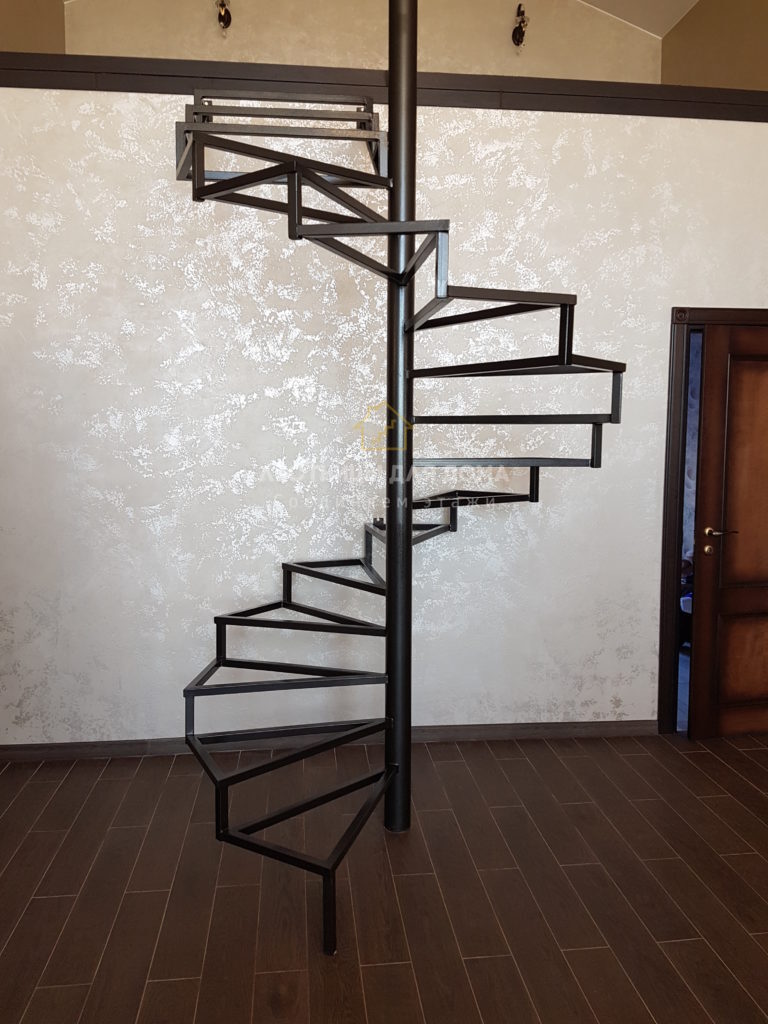

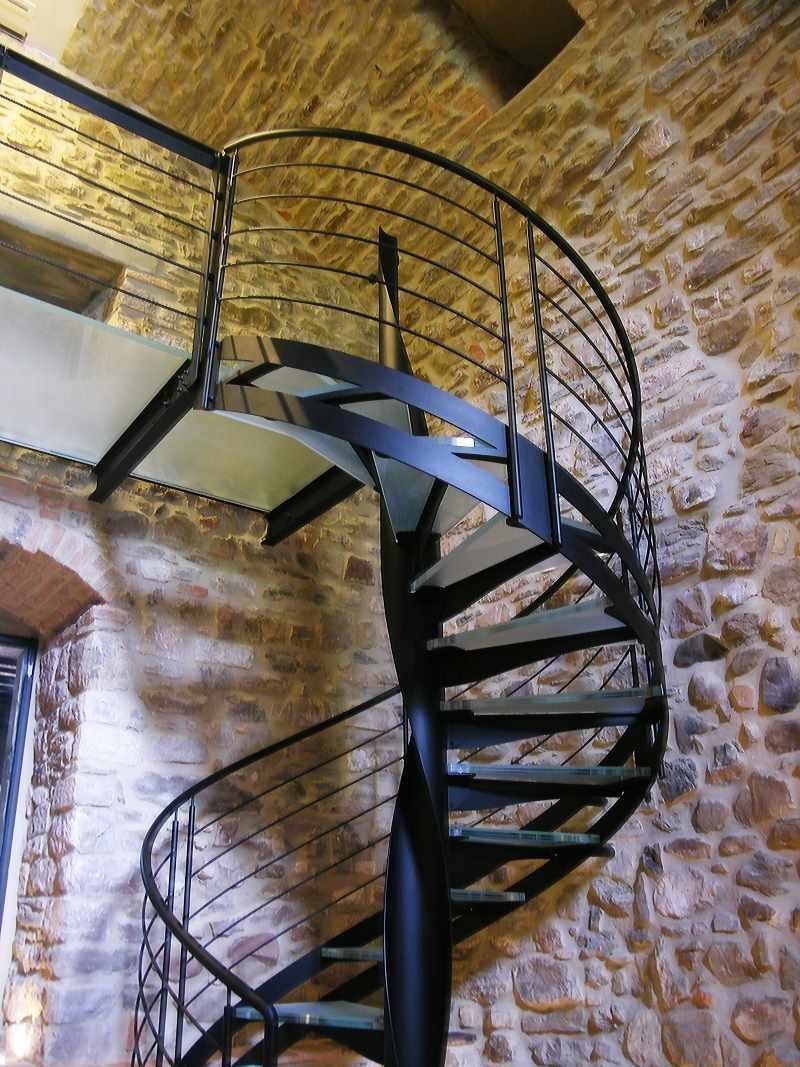

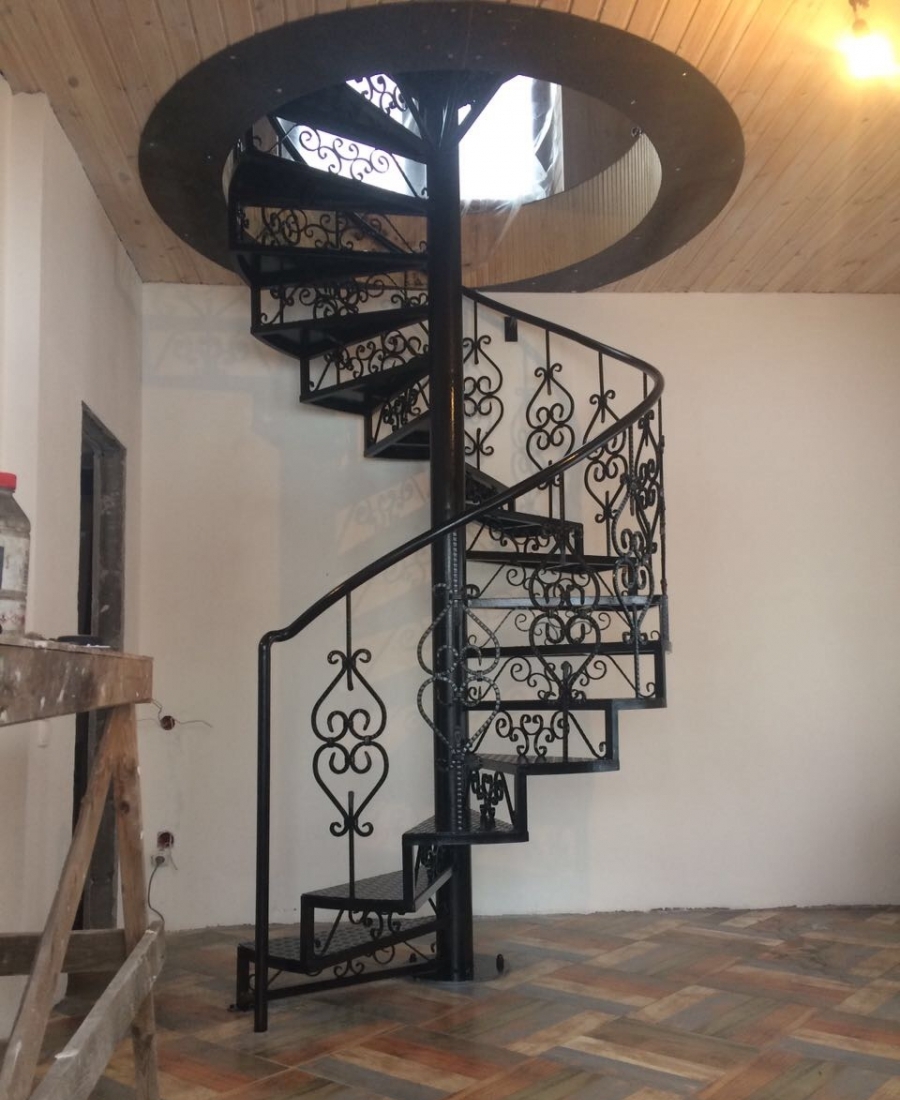

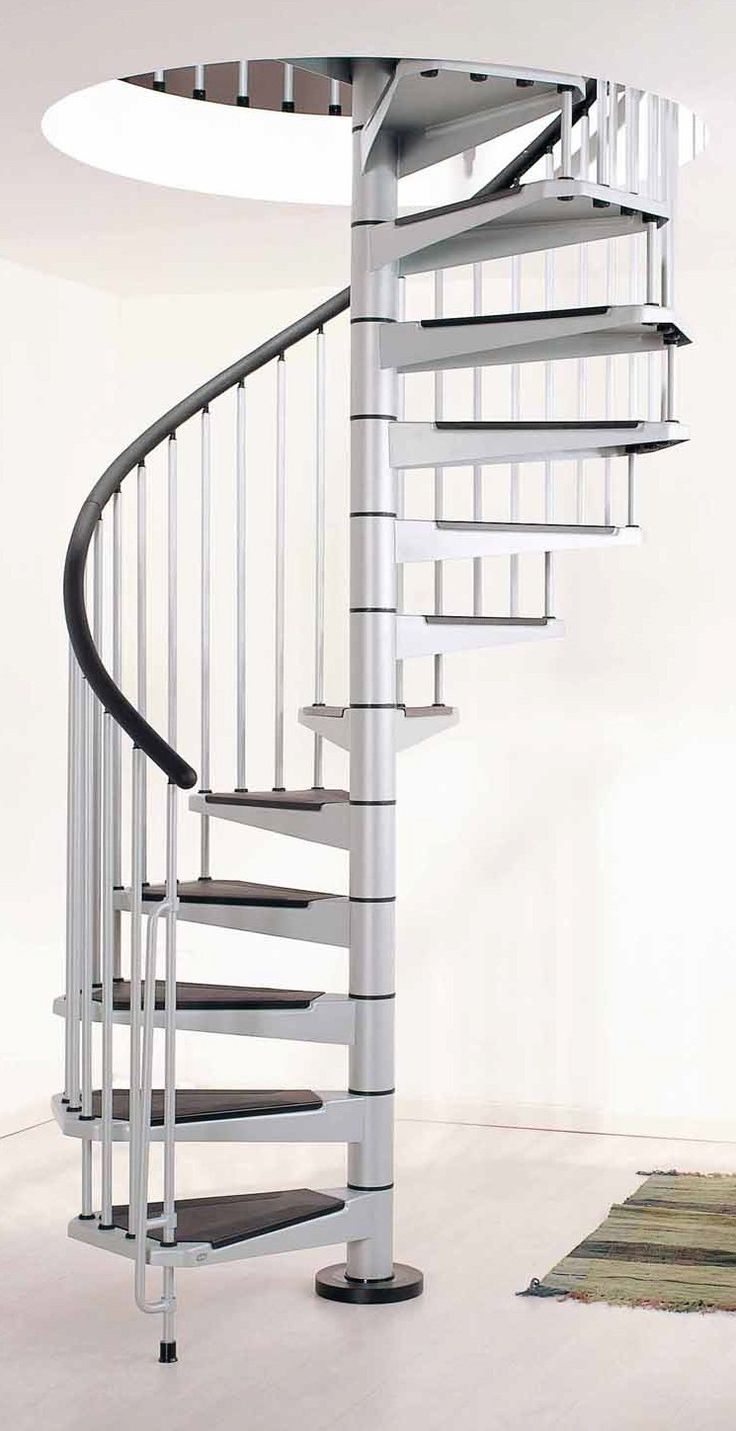

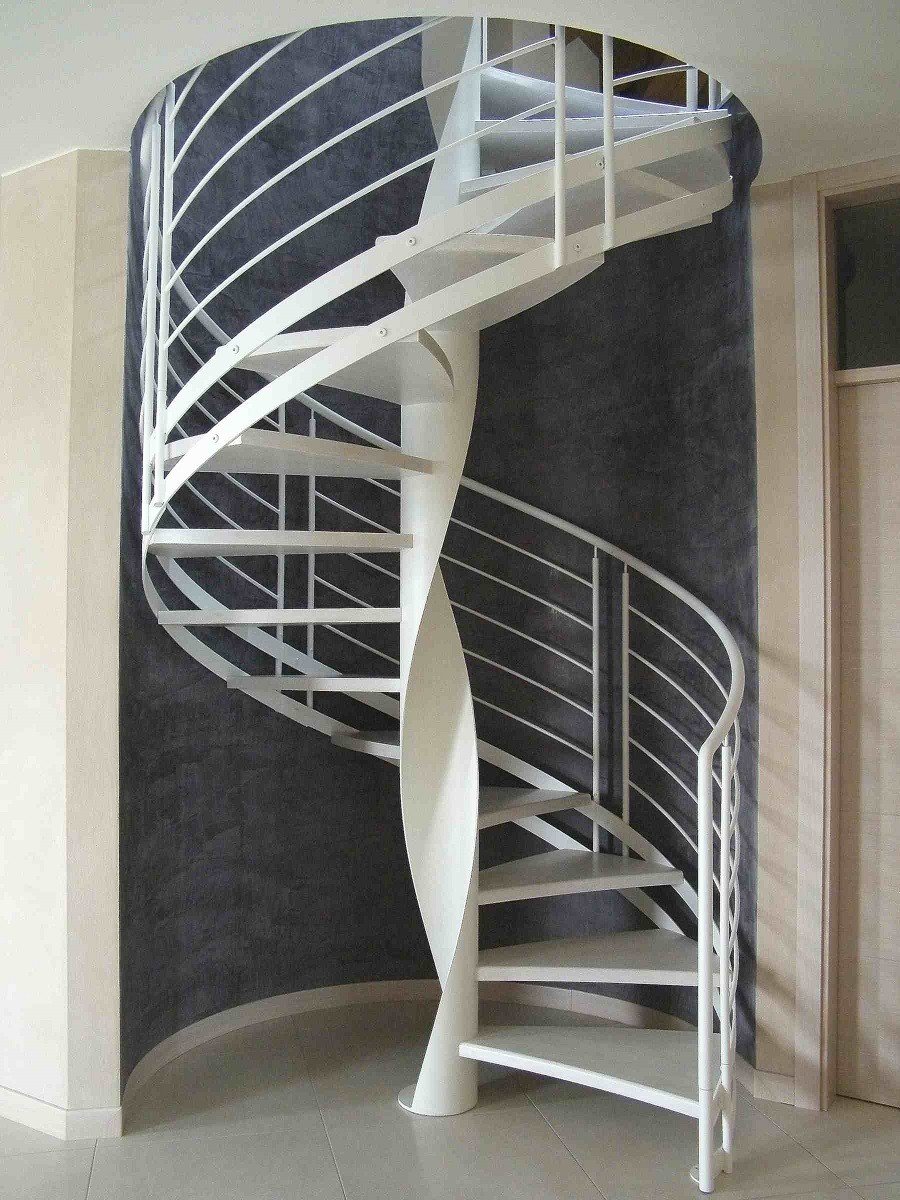

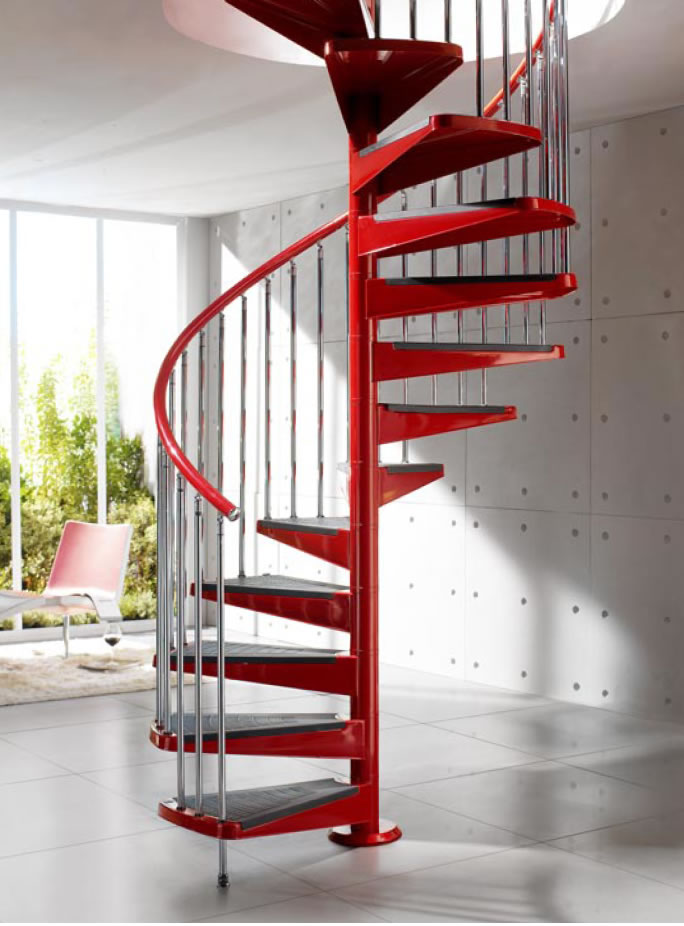

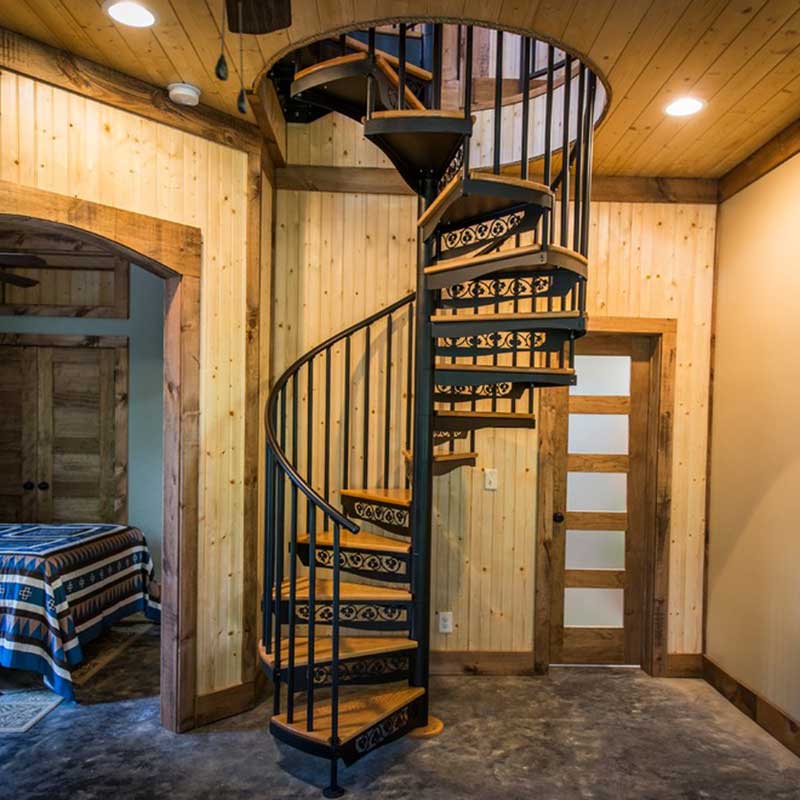

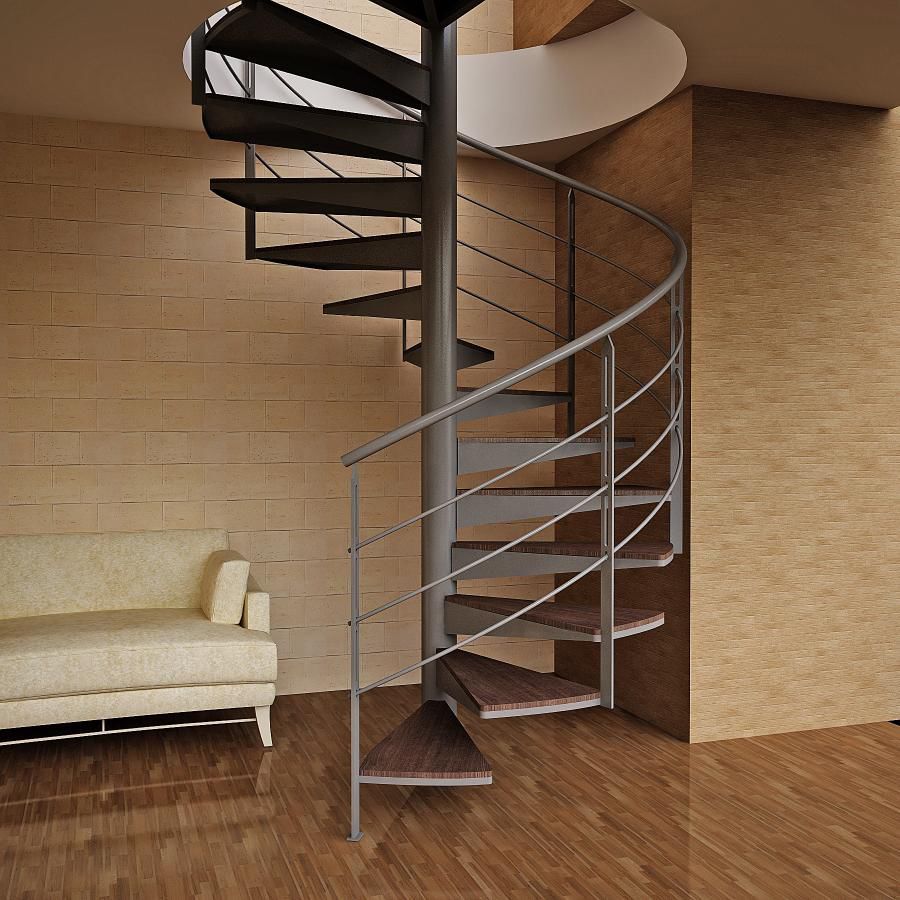

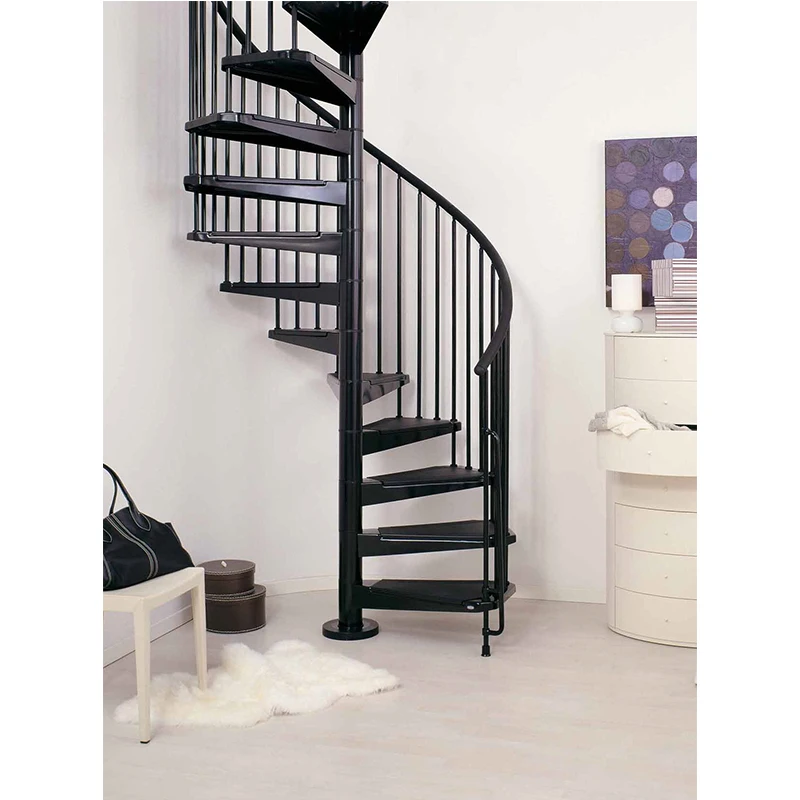

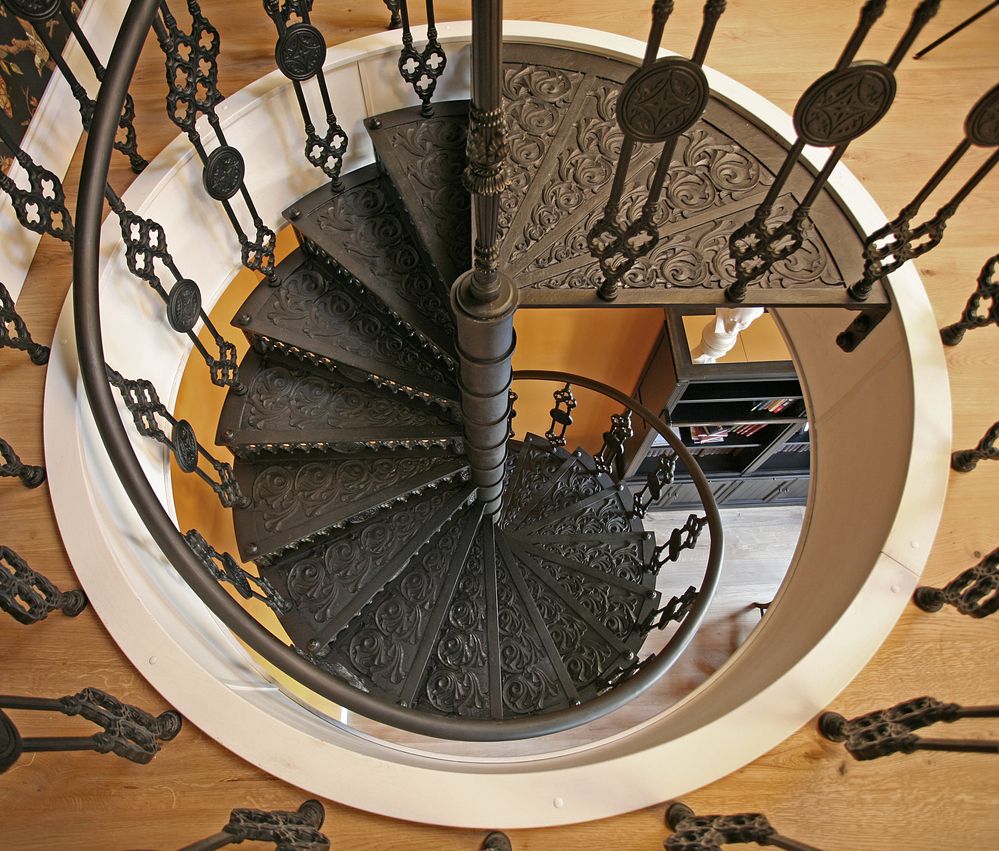

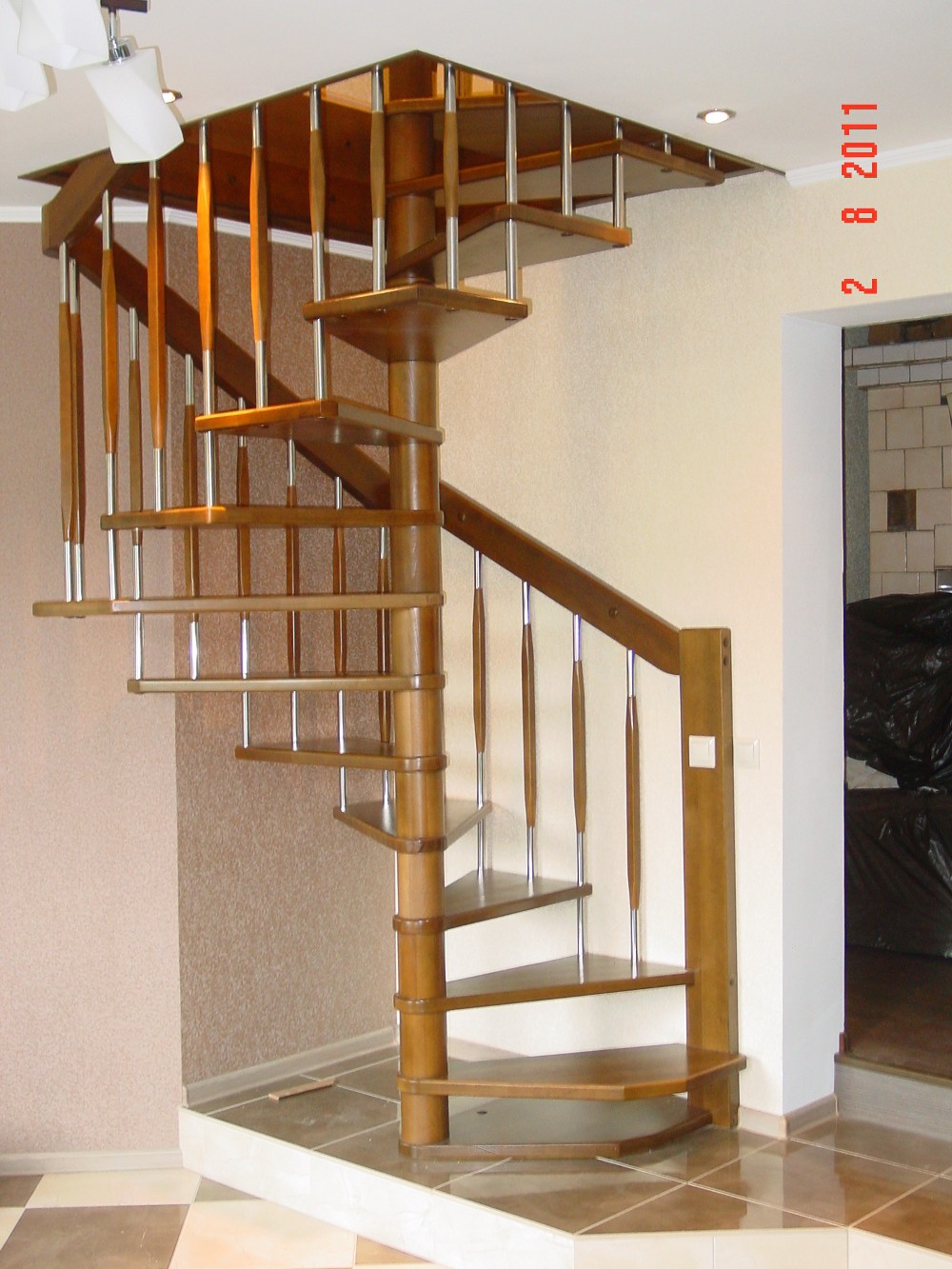

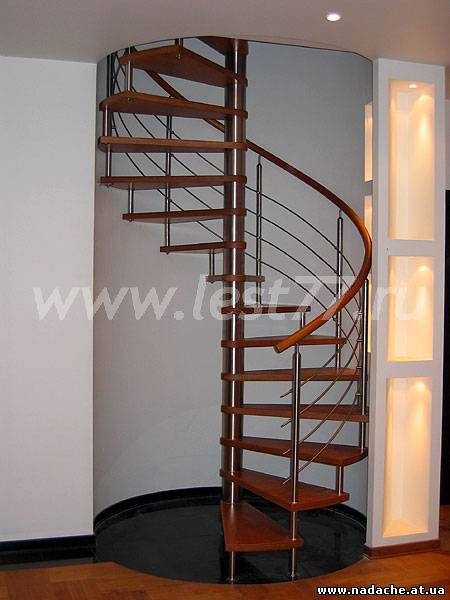

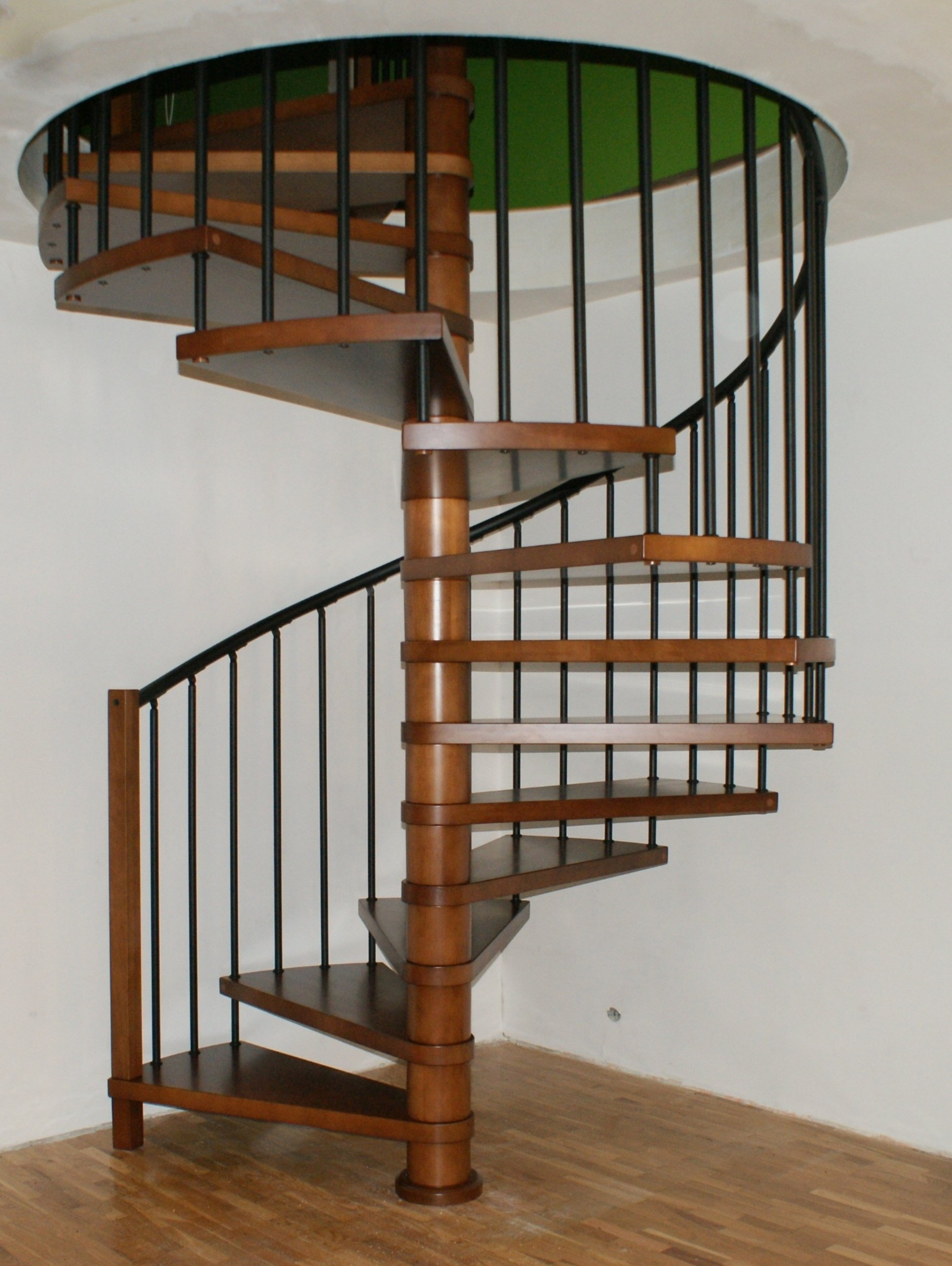

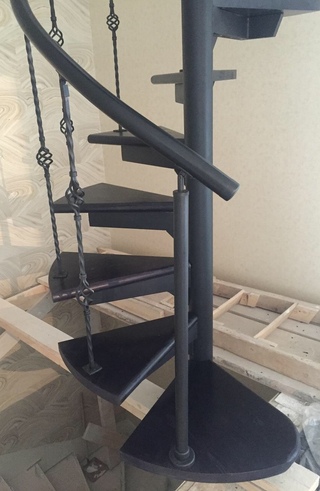

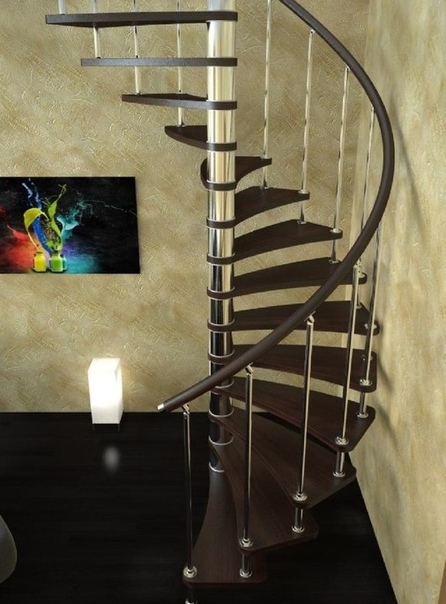

Винтовые лестницы из металла на второй этаж

Спиральные – второе популярное название таких лестниц. В архитектуре конструкция используется тысячи лет: это обязательный атрибут башен в замках и колоколен при церквях. Ее ступени расположены по спирали. Обычно марши располагают в углу здания, тогда каждая ступень одним – узким концом соединена с опорной колонной, а вторым, широким концом опирается на кладку стены. Возможен вариант с больцами: в этом случае консольная часть подвешивается к балясинам.

• Основное достоинство винтовой лестницы – компактность. Все сооружение, независимо от его протяженности, занимает до 3 м2.
• Основной недостаток – малый проем: по ступеням сложно поднять громоздкую мебель.
• Если конструкция грамотно спланирована, передвигаться по лестнице вполне удобно.

Такие лестницы обычно выполняют вспомогательную роль – соединяют основное помещение с мансардой, чердаком или подвалом. Зачастую спиральная конструкция – это самый оптимальный вариант для частного коттеджа на даче.

Требования к безопасности вспомогательных лестниц мягче, поэтому угол наклона винтовых маршей составляет 45о, а высота ступеней достигает 21–22 см.

Проступи спиральных конструкций имеют треугольную форму, поэтому глубина ступеней в разных концах различается почти в 4 раза. Чтобы подъем и спуск были удобны, длина проступей у колонны должна составлять 100 мм, а с противоположной стороны – 400 мм. Тогда на серединной линии ступень будет иметь оптимальный параметр – около 200 мм.

Важный параметр в расчетах винтовой лестницы – направление входа и выхода. Вектор зависит от количества ступеней и периода вращения лестницы. Для каждой конструкции, расположенной в помещении с определенной высотой, эту величину нужно рассчитывать. Здесь мы приведем справочный параметр:

• при высоте ступеней 22 см лестница в помещении 3,10 м (2,8 м – комната и 0,3 м – перекрытие) сделает один полный оборот. То есть, вход и выход будут направлены в одну сторону.

Винтовые лестницы могут быть выполнены в различных конфигурациях. Основной элемент спиральной конструкции – забежная ступень, которая имеет треугольную форму, встречается во всех других типах лестниц, в том числе и в маршевых.

Забежная лестница на второй этаж

Забежная – от слова забегать: все ее проступи набегают друг на друга. Забежная лестница в чистом виде – это винтовая или круглая. Проступи этих конструкций выполнены в виде трапеции или треугольника. Гораздо чаще забежные элементы встречаются в многомаршевых типах лестниц. Поворотные ступени соединяют различные пролеты вместо горизонтальных площадок.

Отрезки с поворачивающимися ступеньками выглядят очень красиво. Такие лестницы строят в гостиных – изгиб придает помещению элегантность. К тому же забежные марши в значительной степени экономят площадь лестничного проема.

К примеру, два марша метровой ширины, расположенных под углом в 180о, можно соединить не горизонтальной площадкой, а забежными ступенями. В этом случае только на повороте мы получим 7 ступеней общей высотой 105 –160 см.

Пояснение: встречные марши, каждый шириной 1 м, примыкают к площадке, глубина которой – 1 м. В этот прямоугольник вписывается полуокружность радиусом 1 м. Длина ее составляет 3,14 м. Таким образом, мы можем построить 7–8 ступеней, глубина проступи которых по периметру составит 39–42 см. Высота каждой ступени лежит в диапазоне 15–20 см.

При сооружении забежных отрезков лестниц следует придерживаться определенных правил:

1. Высота забежных ступеней должна равняться высоте маршевых проступей. Допускается отклонение 5 мм.
2. Глубина забежных ступеней по средней линии должна равняться глубине маршевых.
3. Внутренний диаметр окружности должен быть 100 мм и более. То есть, чтобы построить забежный поворотный отрезок, следует предусмотреть минимальный зазор между встречными маршами в 100 мм.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

Лестница из металла на второй этаж — расчет

Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.

• Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
• Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
• Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.

Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.

Лестница на второй этаж из металла с поворотом на 90

Внутренние конструкции обычно устанавливаются в углах здания: марши примыкают к смежным простенкам. Наружный вариант более вариабелен. Место поворота выбирают так, чтобы лестница не ограничивала подходы к двери первого этажа. При этом учитывают расположение дождевых отливов.

Площадку устанавливают на опоры или крепят к стене. Лучшими опорами для металлических конструкций считаются стальные трубы диаметром 100 мм. Нижнюю часть труб опирают на фундамент, который закладывают достаточно глубоко – ниже точки промерзания грунта.

К стенам промежуточную площадку крепят с помощью анкерных болтов или кронштейнов. Зачастую закладные предусматривают еще на этапе проектирования дома.

Важный элемент – конфигурация пола на площадке. Металлическая поверхность коварна: в дождь и снег она обеспечивает минимальное сопротивление между подошвой ботинка и железом. При выборе материала между штампованным листом и просечным железом преимущество отдают сетчатой перфорированной поверхности.

Лестница на второй этаж из металла с поворотом на 180

Встречные марши сходятся на одной промежуточной площадке, которая выполняет функцию отдельной, но очень широкой перекладины. Здесь лестница меняет направление движения на 180о. Применяется конструкция только для наружных лестниц или для строительства лестничных пролетов на отдельных клетках – вертикальных тамбурах.

Существуют комбинированные варианты: между прямыми маршами расположена не горизонтальная площадка, а отрезок с забежными ступенями. Такая лестница своей конструкцией напоминает винтовую.

Еще одна разновидность: встречные марши соединяются с площадкой посредством забежных ступеней. Такая конфигурация встречается достаточно редко: получается консольная конструкция, которая нуждается в дополнительной усиливающей опоре.

В любом случае площадка на лестнице из металла в двухэтажном доме – это лучшая конструкция: она максимально удобна, безопасна и функциональна.

Изготовление лестницы на второй этаж из металла

Технологический процесс начинается с изготовления площадки. После того как сварили раму, ее жестко фиксируют – либо крепят анкерами к стене, либо устанавливают на опорные столбы.

После закрепления площадки приступают к изготовлению и установке косоуров или тетив. Важный момент на этой стадии: все детали должны быть полностью конгруэнтны. Малейшее отступление от этого правила приведет к перекосу ступеней и возникновению других, более важных с точки зрения безопасности, явлений.

Следующая операция – монтаж ступеней. В вопросе – как сварить металлическую лестницу для двухэтажного дома, преимущество следует отдать тщательности. Важная деталь: кронштейны на обеих балках должны располагаться симметрично. Чтобы облегчить процесс примерки целесообразно изготовить шаблон: скорость и точность выполнения работ сразу возрастут.

Заключительный этап – очистка каркаса от окалины, ржавчины и заусенцев. Все соединения и торцы металлических деталей зачищают, грунтуют, красят.

На этом работы по монтажу и сварке завершаются. Оставшиеся технологические операции связаны с облицовкой. А это уже предмет нового увлекательного обзора.

Дачный дом, имеющий два или три этажа, уже привычное явление. Он удобен, и, имея в наличии даже скромный участок земли, можно обустроить жилье с большой площадью. Лестница – необходимый элемент подобной недвижимости. Металлическая лестница на второй этаж не представляет собой громоздкое сооружение: она не массивна и не создает перегруза для помещения.

Лестница из металла – универсальный элемент. С помощью нее оборудуют парадные, черные и запасные входы, подъемы на этажи. Самостоятельно сделать лестницу из металла достаточно трудно – нужны соответствующие профессиональные навыки.

Самая простая лестница потребует приобретения:

• Листового металла. С его помощью будут изготавливаться ступеньки.
• Швеллера из металла. Он поможет выполнить несущие.
• Железных уголков.
• Труб большого размера.

Выбирая в качестве материала металл, следует помнить, что железные конструкции надежны и прослужат долго. Они способны выдерживать агрессивное воздействие внешних факторов, не боятся огня.

Наружная лестница является важным элементом всего помещения. Каждая ее часть обязана быть в гармонии со стилем каждого этажа.

Выбирая древесину, стоит подумать о состоянии своего кошелька. Дешевая доска из хвойной породы будет влагоустойчива и способна к сгибанию, но рыхлость ее структуры будет существенным минусом. Имея достаточное количество денег, стоит выбрать дерево лиственной породы.

Сварная лестница на второй этаж

По методике изготовления можно выделить сварную и кованую лестничную систему. Раньше сварную лестницу размещали вне дома, но сейчас благодаря технологиям можно с комфортом и удобством разместить их и в помещении.

Для ступеней сварных лестниц используется дерево, натуральный камень и другие различные материалы с красивой текстурой.

Лестницу, у которой сварной каркас, можно выполнить с расчетом на обшивку с подступенками, также есть вариант прозрачной лестницы, имеющей более легкую конструкцию.

Сварные лестницы имеют свои преимущества:

• Конструкция прочна и огнестойка;
• Долговечность сварных лестниц выше, чем у тех, которые состоят из дерева;
• Каркас не боится механических повреждений, поэтому его разрешается установить в начале работ по отделке;
• Лестница из металла, имеющая кованое или сварное ограждение, смотрится почти воздушно.

Прочный металлический каркас, устойчивые ступени, оригинальный дизайн — это далеко не полный список достоинств лестниц из металла. В следующей статье вы найдёте пошаговую инструкцию по её изготовлению: .

Выбирая для заказа сварную лестницу, необходимо убедиться, что в изготовлении участвует надежный сварщик, который проведет процесс от сварки до конечной отделки.

Сборные лестницы на второй этаж: железные и деревянные

Модульная лестница не занимает много пространства, при этом у хозяев есть возможность спуститься и подняться в любой момент. Сборная лестница просто устанавливается, так что можно отрегулировать число модулей и вписать конструкцию в любую комнату.

У сборных лестниц есть ряд плюсов:

• Они могут сочетать в себе разнообразные виды материалов;
• Им свойственна универсальность, можно менять габариты;
• У них обширный ряд комплектующих.

Если лестница находится отдельно от стены при отсутствии дополнительных точек опоры, следует остановить свой выбор на лестнице на больцах. Это наиболее современный вариант модульной конструкции.

Патент на изготовление сборной лестницы с металлическим каркасом получили в 70-х годах 20 века в Греции. Далее лестницы стали производиться в Италии, Польше и других странах, затем они дошли до нашей страны.

В сборной конструкции есть возможность регулирования высоты ступенек по собственному желанию.

Сборка металлической лестницы на второй этаж (видео)

Если был выбран грамотный мастер, тщательно продуман проект, а изготовление проводилось качественно и по всем правилам, межэтажные лестницы прослужат долго и будут радовать не один десяток лет своих хозяев. Лестница – это, прежде всего, удобство и элемент красоты в доме, возносящий на новый уровень уюта, а не массивное и громоздкое сооружение, пугающее своим видом.

Подробно: металлические лестницы на второй этаж (фото примеров)

Сооружение лестницы в доме – процесс непростой, но выполнимый. Основная сложность заключается в расчетах угла наклона и параметров пролета, ведь от этого зависит не только удобство эксплуатации, но и долговечность конструкции. Прочная и красивая лестница на второй этаж своими руками – это возможность испытать свои силы и набраться опыта для дальнейшего обустройства дома.

Для начала необходимо определиться с видом лестницы, чтобы правильно произвести расчеты. В доме чаще всего используются лестницы из дерева, бетона и металла; по конфигурации они бывают прямыми, поворотными и винтовыми. Существуют и комбинированные конструкции различной сложности.

Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными. Монтаж металлических конструкций не составит труда для тех, кто умеет пользоваться сваркой, а деревянную лестницу сможет смастерить любой, кто подробно ознакомится с технологией данного процесса.

Прямая маршевая лестница на второй этаж считается самой простой в монтаже; она состоит из небольшого количества деталей, места занимает немного, не требует сложных расчетов. Винтовые конструкции используются там, где мало свободного пространства; выглядят они очень изысканно, но не всегда удобны в эксплуатации. Поднять по таким ступеням что-то габаритное и тяжелое будет проблематично. Сооружения из нескольких пролетов построить сложнее, но они идеально подходят для домов, где большое расстояние между этажами.

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

3000:200=15

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Для дальнейшей работы понадобится:

• электролобзик;
• шлифмашинка;
• строительный уровень;
• анкерные болты;
• дрель;
• молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

В просторном доме с бетонными перекрытиями второго этажа можно сделать лестницу из бетона. Чаще всего в домах монтируют конструкции двух видов – монолитную и комбинированную, в которой бетонным является только косоур. Второй вариант смотрится более привлекательно и изящно. Для изготовления бетонной лестницы обязательно нужна опалубка и очень прочное основание.

В процессе работы понадобится:

• обрезная доска, обитая пленкой, или водостойкая фанера;
• прочный брус 100х100 мм;
• вязальная проволока и арматура;
• саморезы;
• бетонный раствор.

Доски для опалубки выбирают толщиной 3 см, толщина фанеры не должна быть менее 18 мм. Все размеры просчитывают так же, как и для деревянной лестницы, но основание должно быть максимально прочным. Начинают со сборки опалубки: доски или фанеру сбивают по чертежу, соблюдая угол наклона и не допуская образования щелей.

Готовую опалубку устанавливают между этажами и закрепляют с помощью деревянных брусков. После этого внутри каркаса раскладывают арматуру, связывая поперечные прутья проволокой. В местах установки перил закрепляют пробки из дерева, а потом заливают опалубку готовым раствором. Заполнить каркас нужно сразу, иначе монолитность основы будет нарушена.

Когда бетон хорошо схватится, опалубку снимают, а поверхность ступеней периодически увлажняют, чтобы избежать растрескивания. Приступать к отделке можно только после полного высыхания и упрочнения бетона. Для изготовления комбинированной лестницы заливка косоура производится точно так же, но опалубку делают гораздо уже и с учетом монтажа ступеней.

Для отделки монолитной конструкции используют дерево, камень, плитку и другие материалы. При облицовке следует учитывать вес материала, ведь плитка и камень оказывают большую нагрузку на основание, чем деревянные панели. На бетонный косоур могут крепиться любые ступени, особенно хорошо сочетается такое основание с деревом.

Для изготовления и монтажа прямой металлической лестницы на второй этаж понадобится:

• стальной швеллер №10;
• металлические уголки;
• сварочный аппарат;
• листовое железо;
• напильник и болгарка с насадкой для шлифовки.

Швеллер режут на части и собирают из них каркас по размеру лестницы. К боковым граням каркаса приваривают уголки через одинаковые промежутки, равные высоте ступени. Все уголки должны располагаться параллельно друг другу. Чтобы легче было установить конструкцию, ступени наваривают после монтажа и закрепления каркаса.

Верхние концы рамы надежно фиксируются анкерными болтами к перекрытию второго этажа, нижние закрепляются на полу. Далее приваривают ступени из листового железа и крепятся перила. По завершении сборки места соединений шлифуются насадкой или обрабатываются напильником, после чего покрываются антикоррозийной грунтовкой.

Такая конструкция занимает мало места и выглядит более декоративно. При высоте 2,5 м понадобится сделать примерно 15-17 ступеней; диаметр основы составит около 2 м. Самый распространенный способ монтажа винтовых лестниц – это нанизывание на центральную ось ступеней трапециевидной или треугольной формы. Узкая часть имеет ширину 15 см, широкая равняется 30-35 см.

Чтобы самостоятельно сделать винтовую лестницу, потребуется:

• стальная труба диаметром 50 мм;
• труба диаметром 55 мм;
• деревянные рейки для шаблона;
• уголки для ступеней;
• сварочный аппарат;
• напильник;
• грунтовка.

Труба меньшего диаметра является центральной стойкой, поэтому ее длина должна соответствовать расстоянию между первым и вторым этажами. Для большей устойчивости конструкции стойку рекомендуется забетонировать у основания, предварительно выставив по вертикали. Трубу большего диаметра нарезают на цилиндры длиной около 25 см. Срезы должны выполняться строго перпендикулярно, иначе ступени невозможно будет выровнять по горизонтали.

Очень важно, чтобы цилиндры плотно надевались на центральную трубу и не образовывали люфтов. Если плотной стыковки не происходит, потребуются кольца-уплотните ли.

Для изготовления ступеней удобно использовать шаблон из реек. Деревянные рейки склеивают между собой так, чтобы вложенные в раму уголки образовывали ступеньку заданных параметров.

Каждая ступень приваривается к своему цилиндру и тщательно шлифуется. После изготовления всех элементов можно приступать к сборке конструкции. Ступени одевают на осевую трубу, выставляют угол и намертво приваривают к оси.

Завершающий этап – крепление перил и финишная отделка. Перила могут состоять из арматуры, хромированных трубок, тонкого профиля; очень изысканно смотрятся кованые перила. Все металлические поверхности обязательно шлифуются и обрабатываются грунтовкой, окрашиваются.

Подобным образом собирают винтовую лестницу на второй этаж из деревянных ступеней. Заготовки из дерева выполняются в виде трапеции, в узкой части которой просверливают отверстие диаметром 50 мм. С помощью специальных уплотнителей нанизанные на ось ступени фиксируются на центральной стойке. Далее устанавливаются перила, дерево грунтуют и красят, украшают декором.

Видео – Как сделать лестницу на второй этаж

Видео — Деревянная лестница своими руками

чертежи, на второй этаж, фото, из дерева, металла, как сделать, видео, схема, расчеты, пошаговая инструкция

Навигация по странице

Маршевая лестница, особенности расчета параметровМатериал для лестницМонтаж одномаршевой деревянной лестницы своими рукамиВинтовая лестница на второй этаж своими руками, особенности монтажа

Своими силами вы сможете сделать довольно привлекательную лестницу.Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

Винтовая лестница из металла своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Как красиво выполнить отделку

Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.

В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!

В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Классификация

До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.

Место расположения

По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.

Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.

Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.

Способ устройства

По способу устройства бетонная лестница для дома может быть двух вариантов:

сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.

Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.

По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.

Форма и конструктив

По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.

Виды пролетов по конструктиву:

• Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
• С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
• С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

• Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

• Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Виды и особенности

Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.

Такое винтовое сооружение обладает рядом преимуществ перед остальными видами таких сооружений:

1. Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
2. Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
3. Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.

Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.

Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.

Винтовые и спиральные

Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади.

Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.

Крепление на ограждение и опорный винт (столб)

— в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.

Фиксация ступеней консольным способом

— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.

Крепление ступеней к изогнутой тетиве и ограждению

— подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.

Крепление узкой части к основной трубе

— самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.

Маршевые

Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.

На больцах

Также в отдельную категорию стоит выделить больца – особые крепления, устанавливаемые вдоль стены и служащие основой для последующего размещения ступеней. В сооружении такого типа отсутствуют громоздкие массивы элементов, а сама конструкция лестницы визуально воспринимается более лёгкой, ненавязчивой.
Это достаточно интересное и новаторское решение для жилья современного типа. Необычный стиль интерьера всегда будет привлекать внимание.

Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.

Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
4. Глубина ступени по средней линии подъема составляет около 200 мм.
5. Угол подъема не должен превышать 45 градусов.
6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Какие материалы используются

При изготовлении лестничных систем могут быть задействованы разнообразные материалы. В таком вопросе выбор стоит основывать на будущем стиле комнаты и интерьере всего дома в целом. Немаловажной будет финансовая сторона вопроса. Не секрет, что чем более качественный материал вы захотите использовать, тем дороже он может стоить.

Именно из-за этого вопрос выбора материала и считается сложным, к его решению стоит подходить комплексно и взвешенно. Тем не менее, наиболее распространены:

• металл — нержавеющая сталь, легированная сталь, латунь, обработанный алюминий, чугун;
• дерево — орех, дуб, тик, клен, венге, лиственница, ясень, сосна и другие;
• комбинированные материалы — камень, кирпич, керамика, стекло, мрамор.

Для создания лестничных систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и нетипичные конструкции.

Совет!

Известно, что такие древесные породы, как лиственница, вишня и груша имеют высокий уровень сопротивления влаге. Они не только с честью выдерживают критическое сравнение с более дорогими деревьями, но и смогут прекрасно переносить повышенную влажность.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Способы крепления ступеней

Чаще всего используют один из двух способов крепления ступеней:

1. Своим узким концом ступени крепятся к опорной стойке лестницы, а широким — к стене. Лестница, установленная возле стены, а ещё лучше в углу – удобная и безопасная постройка для здоровья человека, ведь она имеет двойное крепление;
2. Второй способ предполагает крепление исключительно к опорной стойке. Это не так удобно, зато позволяет расположить лестницу в любом месте, хоть посреди комнаты.

Существует некий промежуточный вариант между первыми двумя – крепление ступеней к опорной стойке и к лестничному ограждению, т.е, перилам.

Возможно, Вам окажется полезной информация о том, как сделать погреб своими руками. А в этой статье — инструкция создания тёплых полов в бане.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Что необходимо знать перед началом проведения работ

Смотреть галерею

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

• лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
• лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
• лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

• Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
• Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
• Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

• Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
• Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

• две или три трубы разного диаметра;
• готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж.

Пошаговое руководство

Для создания лестничных конструкций в частный дом в основном пользуются услугами специалистов. Это решение помогает не тратить ваше время и силы не только на расчёты и приобретение будущего сооружения, но и на его сборку. Если вам необходимо перед установкой создать отверстие в полу и потолке, то команда специалистов, знающих своё дело, справится с этим на отлично.

Но иногда ситуация складывается таким образом, что вам нужно лично участвовать или как минимум курировать этот процесс от начала до конца. Именно для таких случаев мы постараемся максимально доступно расписать пошаговый процесс сборки и установки винтовой лестницы на второй этаж.

Какие инструменты понадобятся

В случае приобретения готовой конструкции, в комплекте уже могут находиться необходимые инструменты. Для каждого конкретного комплекта список инструментов может несколько варьироваться, но незначительно. Вам понадобятся:

• валик,
• шпатель для гипсокартона,
• шпатель обычный,
• кисть,
• угольник,
• рубанок,
• молоток,
• наждачная бумага,
• набор ключей,
• щетки,
• электроножовка,
• сварочный аппарат,
• дрель и свёрла,
• набор шестигранных гаечных ключей.

Список относительно небольшой, но стоит заранее обдумать его и приобрести недостающие виды инструментов.
Типовой набор винтовых лестниц обычно состоит из таких деталей:

1. стальная опора 3,5 дюйма типоразмера Schedule 40;
2. древесина для ступеней, подступенков, основной рамы и каркаса;
3. соединительные стойки;
4. стойки перил;
5. перила;
6. абразивная губка;
7. металлические основы ступеней.

Особенности расчетов

Как рассчитать количество и ширину ступеней исходя из лестничного пролета.

Наиважнейший этап конструирования винтовой лестницы – вычисления и замеры. При монтаже лестницы на второй этаж своими руками – это первоочередная задача, которая должна быть выполнена безукоризненно.

Первым шагом станет замер расстояния от пола до пола. Ожидается, что место под проём для лестницы уже расчищено. В противном случае необходимо приступить к расчистке такого места и создании проёма. Если у вас ограничено место, и вы задумываетесь о том, как сделать винтовую лестницу, если мало места, то стоит основательнее подойти к расчётам.

Будем считать этот замер от точки пола 1 этажа до точки пола 2 этажа равным 300 см. Для определения числа ступеней, разделим на 18 (подъем на ступеньку равный 18 см считается наилучшим). 300 ÷ 18 ~ 17 ступеней. Верхняя платформа пола считается 17 ступенью, в итоге нужно собрать всего 16 ступеней. Следом рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Эти расчёты позволили вычислить оптимальную высоту ступеней и их количество. Ширина ступени с внутренней стороны составит 10 см, этого хватит с учётом шва от сварочного аппарата.

Для вычисления размера ступенек с наружного края нужно использовать диаметр сооружения. Центральная опора вместе с двумя ступенями образуют диаметр в 172 см. Определим длину окружности, взяв диаметр лестницы и умножив на число π. Так как мы будем делать 17 ступеней, 2100 ÷ 17 = 320 мм. Чтобы сделать перекрытие верхней ступени над нижней на 2.5 см, мы посчитаем ширину ступеней с наружного края как 35 см.

Подготовка элементов и деталей

После всех расчётов у вас на руках будут данные о количестве ступенек, их размерах, величине перекрытия. После этого стоит начинать подготовку отдельных элементов.
Ступени изготавливаются самостоятельно из стальных настильных листов безопасности (рифленые пластины). Чаще ступени вырезаются из клееной доски, мебельного щита.

Целесообразно применять массив (без повреждений, обезвоженный до 10-13%). Наиболее долговечной принято считать склеенную древесину: не поведет, не зайдётся трещинами при усушке.

Используем стальную трубу 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 100 мм. Необходимо отрезать 4000 мм этого материала. Из 400 см 300 рассчитаны для ступеней, 90 см – защитное ограждение вверху и 10 см сверху в роли “страховки”. Если центральная опора не вписывается в интерьер и не должна быть частью ограждения, то не отсчитывайте 90 см. После завершения сборки, при желании, можно покрыть металлическую опору деревянными декоративными элементами.

Особенности монтажа

Установка лестницы будет проходить в строгом порядке. Верно выполненные предыдущие этапы облегчат процесс монтажа. Вам не придётся возвращаться к расчётам и изменению готовых материалов.

Размещение несущих опор

Перед непосредственной установкой опоры разумно разметить столб в областях, к которым будет производиться крепление ступеней, каждые 176,4 мм. Нижняя оконечность столба будет помещена в квадратную опору высотой 10 мм и габаритами 300 на 300 мм, обварена с каждой стороны. После этого в каждом углу необходимо просверлить отверстия. Через эти отверстия опора будет крепиться к фундаменту здания.

Присоединение площадки

Часто производители рекомендуют устанавливать верхнюю лестничную площадку и ступени на центральную опору, и после этого поднимать опору и устанавливать в нужную позицию. Последуем их совету: установите верхнюю площадку, следом закрепите нижнюю сторону несущей опоры.

Установка перил

Присоедините перила шурупами к лестнице в соответствующих местах.
Если перила из алюминия, отверстия проделайте заранее.

Установите сначала верхние перила. Лишние части изогнутых перил удалите, место среза обработайте

Регулярно следите, не забываете ли вы закрепить соединяющую стойку.

В противном случае может возникнуть масса проблем по разборке изделия и добавления отсутствующей части. Зазор составляет не более 100 мм.

Установка ступеней

Установите основания ступеней и приварите их к опоре. Следом можно крепить деревянные ступени, накладывая их на основание из металла.

Совет!

Прикрепляйте ступени к основной опоре в размеченных областях строго перпендикулярно. Ступенька должна “накрываться ” следующей примерно на 2.5 см, чтобы вы смогли закрепить соединяющие стойки.

Установка винтовой лестницы завершена.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Последовательность монтажа

Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Проверка комфортности и безопасности

На этапе планирования всегда присутствуют неуверенность и страх совершить ошибку. В вопросе выбора лестницы такие ошибки могут повлиять на безопасность, комфортность конструкции. Мы боимся сделать неверный выбор, упустить из поля зрения важные детали, влияющие на конечный результат.

Для проверки комфортности и безопасности будущего сооружения лестничного типа, существуют как формулы, так и негласные правила, выведенные нашими предками на основе их опыта.

Вот некоторые из них:

1. Если здание имеет несколько этажей (больше двух), необходим один большой проём для лестницы, а не несколько в разных местах.
2. Ширина прохода в жилом помещении для одного человека – не менее 80 см. Для двух – не менее 120 см. Для трёх и более – от 150 см.
3. В служебных помещениях для прохода одного человека – не менее 120 см.
4. Переносные и складные лестницы могут быть использованы только для прохода на чердачные или подвальные помещения.
5. Расстояние от потолка до лестницы должно составлять не менее 190 см.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

• мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
• более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

• Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
• На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
• Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
• Ставите по всему периметру лестничного сооружения балясины.
• Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
• Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
• Наносите на ограждение защитные составы для древесины.

Ваша винтовая лестница готова!

Источник

(Visited 460 times, 1 visits today)

что это, как сделать, особенности

Винтовая лестница — это функциональный и конструктивный элемент, широко применявшийся во времена средневековья, с целью осуществления вертикальной связи между различными помещениями: смотровыми башнями, подвалами, подземельями и так далее. Принципиальное устройство позволяло экономить значительное место, да и вообразить себе тяжело при таких масштабах наличие маршевых лестниц.

При постройке замков в основном использовали камень, лестницы были сделаны из аналогичного материала, а в некоторых, причем, крайне редких случаях, использовали прочную древесину.

Направление лестницы выбирали очень интересным образом

Это напрямую зависело от того, правшой был человек или левшой. Если среди защищающейся стороны правшей оказывалось больше, то направление делали слево-направо. Для левшей — все наоборот. Это сделано для того, чтобы в случае осады или внезапного нападения защищающаяся сторона имела значительное преимущество перед захватчиками.

А что сегодня?

В наше время винтовые лестницы выглядят очень необычно и оригинально. Служат они для подъема на второй этаж, чердаки или мансарды. Такие варианты можно встретить у художников, музыкантов, писателей или людей, обладающих хорошим вкусом. Помимо необычного, изящного, привлекающего вида, изготовление винтовых лестниц стоит значительно дешевле, по сравнению с другими схожими по функциональным возможностям вариантами.

Из каких материалов может быть изготовлена такая конструкция?

Металлическая лестница

Металлический вариант

Винтовые лестницы из металла очень удобны, легки при сборке и безопасны. На рынке они представлены как сборный комплект деталей. Состоит из следующих частей: стержень, опорный фланец, ступени, стойки перил и спиральный поручень.

Стержень крепится к опорному фланцу. Ступени — к стержню. Внешняя сторона ступенек — к стойкам перил, ими же и поддерживается. Для установки и монтажа лестницы необходимо прочно забетонировать в полу специальные болты, к которым крепится фланец.

При покупке готовой, фабричной лестницы, проблем при установке возникнуть не должно. Единственное, что необходимо иметь ввиду – винтовая лестница, изготовленная из металла довольно опасна в дождь или при отрицательных температурах. Аналогично – и с кованными винтовыми лестницами.

Древесина

Лестница из дерева

При изготовлении деревянных винтовых лестниц используется только прочная древесина – дуб или бук. Иногда применяется сосна, хотя и считается полутвердой. Главное преимущество сосны – небольшая цена.

Деревянные лестницы чаще всего используется в жилых помещениях: дачах, загородных домах, и так далее, где мало свободного пространства. Ведь очевидно что, например, винтовая лестница на второй этаж будет занимать гораздо меньшую площадь, нежели маршевая.

Дерево, по сравнению с железом, боится высокой влажности, поэтому крайне редко выносится за пределы жилой комнаты или помещения. Иногда дерево обрабатывают специальными составами, но, как правило, это очень резко сказывается на цене. Принцип и конструктивные особенности здесь сохранены и полностью аналогичны металлическим лестницам, за исключением лишь некоторых моментов крепления опорного фланца.

Неправильно было бы думать, что дерево сильно уступает металлу. Если используются качественные, твердые породы древесины – лестница очень долговечна.

Материал в тему: о деревянных лестницах и подробно о их монтаже.

Изготовление деревянной конструкции своими руками

Для начала, будет необходимо перечислить все основные преимущества:

1. стоимость изделия значительно ниже, по сравнению с классическими маршевыми;
2. не требует много пространства и площади. Вся конструкция находится на весу, вокруг основания или стойки;
3. привлекательный, необычный внешний вид. Огромный простор для использования художественных замыслов и элементов.

Но помимо основных плюсов, есть и существенные минусы:

• небольшая ширина ступеней, при сравнительной крутизне, делают винтовую лестницу достаточно травмоопасной. Требует особого внимания и осторожности при передвижении;
• не позволяет перемещать крупногабаритные вещи на второй этаж;

Требования ГОСТ и СНиП при предварительном проектировании винтовых лестниц:

• около центрального столба, высота поступи не должна быть менее 10 см;
• если ширина марша меньше 1.5 м, то обязательно требуется наличие перил, высота которых не меньше 100 см;
• глубина подступенька и проступи изменяется в допустимых пределах с выполнением указанного соотношения — 2h + h_о = 60..65 см;

Предварительный расчет такой лестницы (приведен реальный пример)

Длина окружности вычисляется по простой формуле L =4πR/3, где π – константа, выражающая отношение длины окружности к длине ее диаметра- (3,14).

Схема расчета (клик — для увеличения)

Теперь предположим, мы проектируем лестницу стандартной высоты, равной этажув 3метра, и диаметром в 2метра. Подставляем значения в нашу формулу:

L = 4πR/3 = 4×3,14×1000/3 = 4187 мм (4,19 м).

Высоту шага ступенек вычислить достаточно просто — при высоте от пола до второго этажа в 3 метра, рационально использовать шаг высотой в 150 – 200 мм. В таком случае количество подъемов будет оптимальным с точки зрения количества ступеней (15 или 20) и удобства шага.

Для 20-ти подъемов требуется 19 ступенек, так как последняя служит в качестве лестничной площадки.Если использовать слишком большое количество ступеней, или наоборот слишком маленькое, то пользоваться такой лестницей будет крайне неудобно. А также не исключен риск возникновения травм при подъёме или спуске.

Ширину последней ступени можно принять равной ширине двух или более ступеней.Для определения высоты или промежутка между ступенями, следует общую высоту лестницы разделить на количество ступеней. Например, 3000 – (толщина первой ступеньки) /19 ≈ 15,6 см.

Длина ступеней не может быть меньше 80см. Ширина в центре не меньше 20-25см, по краям – 40см.

Эти расчеты, в основном предназначены для простых деревянных лестниц, которые можно изготовить своими руками, все намного сложнее с коваными или металлическими.

Подробнее о расчете лестниц вы можете прочесть здесь.

Винтовые лестницы — 13 для продажи на 1stDibs

На 1stDibs выставлен на продажу ряд винтовых лестниц. Все доступные винтовые лестницы, часто сделанные из металла, железа и дерева, были построены с большой тщательностью. Винтовые лестницы уже давно популярны: старые версии, выпущенные в 18 веке, и новые версии, выпущенные совсем недавно, в 20 веке. Винтовые лестницы в стиле модерн, индастриал и модерн середины века пользуются неизменной популярностью. Не каждый интерьер позволяет использовать большие винтовые лестницы, поэтому в 1stDibs доступны небольшие винтовые лестницы размером 14 дюймов в поперечнике. За прошедшие годы было создано много хорошо сделанных винтовых лестниц, но лестницы, сделанные Б. Джиларди и Мейтлендом Смитом, часто считаются одними из самых красивых.

Винтовые лестницы могут различаться по цене в зависимости от различных характеристик — средняя цена продажи на 1stDibs составляет 9 826 долларов, в то время как самая низкая цена продается за 895 долларов, а самая высокая может стоить до 26 346 долларов.

Несмотря на то, что они наиболее известны своей функциональностью, хорошо спроектированные винтажные, новые или старинные лестницы также могут оказать такое же влияние на ваше пространство, как и любой другой предмет ухоженной мебели.

От современной лестницы середины века до лестницы викторианской эпохи и лестницы в стиле ар-нуво, различные движения в дизайне с течением времени привели к тому, что мебельщики исследовали множество идей, а также работали с различными материалами. Это хорошая новость для вас, поскольку это означает, что на протяжении многих лет лестницы проектировались в самых разных стилях мебели и что для каждого помещения найдется идеальный набор лестниц.

Библиотечная лестница, независимо от того, будет ли она служить своей основной цели или использоваться в качестве домашнего акцента, является распространенным примером внутренней лестницы, которая помогает максимально использовать вертикальное пространство.Лестница для вашей домашней библиотеки позволит вам добраться до желанных редких томов с ваших высоких, хорошо оборудованных полок. И поскольку вы потратили так много времени на оформление своих книжных шкафов или библиотечных стеллажей, почему бы не создать соответствующую декоративную структуру для доступа к вашим книгам?

Вырезанные вручную украшения на верхушках стоек и лестничных столбах отличают лестницы викторианской эпохи от других периодов. Мебель, спроектированная в этот период времени, который пришелся на время правления королевы Виктории в Англии, была роскошной.Даже такая функциональная мебель, как лестница, была сделана из темного дерева, такого как красное или розовое дерево, и отличалась витиеватыми изогнутыми линиями и величественными пропорциями. Все те, кто очарован мебелью в стиле модерн, знают, что дизайнеры того периода стремились к свободе от душных социальных и художественных ограничений викторианской эпохи. Лестницы в стиле ар-нуво были очень декоративными, в том числе поразительные железные винтовые лестницы с замысловатой решеткой на подступенках и изделия, вырезанные из дуба, с колоннами, в которых были объединены мотивы мира природы.

Независимо от того, как они встроены в дом или офис, винтажные, новые и антикварные лестницы могут быть практичными и эстетичными — само определение искусства и функциональности. Найдите свой на 1stDibs сегодня.

Рекомендации по установке металлической винтовой лестницы в вашем доме или офисе в Бостоне

Многие люди считают винтовые лестницы очень привлекательными элементами для дома. В большей степени, чем стандартные линейные лестницы, винтовые лестницы могут выступать в качестве динамичного центра любой комнаты.Их уникальная кривизна позволяет компонентам художественно интегрироваться в помещение, что делает его чем-то большим, чем просто способом подняться на следующий этаж.

Одним из самых больших преимуществ винтовых лестниц, изготовленных по индивидуальному заказу, является создание пространства, которое в противном случае было бы отведено для обрамления стандартной лестницы. В настоящее время структурная целостность металла позволяет осуществлять очень постепенный подъем без необходимости строительства интенсивных опорных колонн.

Для тех, кто живет в Бостоне, наем опытного профессионала для установки винтовой лестницы может быть доступным и индивидуальным, чтобы соответствовать любым обстоятельствам установки.

Почему важно нанять опытного специалиста

Точно так же, как вы консультируетесь с подрядчиком в обычной строительной ситуации, существуют правила и требования к сборке для правильной установки металлической винтовой лестницы. Некоторые из наиболее устойчивых современных узлов изготавливаются из оцинкованной стали и алюминия, что обеспечивает гладкий и прочный готовый продукт.

Вообще говоря, процесс сборки должен включать следующие ключевые этапы:

1. Шаг 1, Центр отвеса —  Винтовая лестница собирается из металлической пластины. На этом начальном этапе очень важно использовать отвес и отметить центр лестницы, где будет стоять столб.
2. Шаг 2. Крепление пластины болтами и крепления к стойке —  Отцентрируясь на отметке, опорная пластина должна быть идеально выровнена и прикручена к полу. Точность означает отсутствие необходимости просверливать несколько отверстий из-за перенастройки. После закрепления стержень можно надвинуть на опорную плиту.
3. Ступень 3, укладка ступеней — В винтовых лестницах используются проступи (ступени), которые, по существу, натягиваются одна за другой вверх по опоре.На этом этапе все ступени передаются вниз и ожидают установки на место.
4. Этап 4, Безопасная посадка —  Площадка идет последней и крепится к верхней части стойки, а также к соседней стене или поперечной балке.
5. Этап 5. Закрепление ступеней —  Начиная с верхней ступени, каждая ступенька крепится на место с помощью шпинделя.
6. Ступень 6, поручни-  Каждая ступенька получает стержень поручня, соединяющий спиральный поручень.

Дополнительные доводы в пользу винтовой лестницы

Они хорошо работают на открытом воздухе —  Металлические спирали, покрытые водостойким аэрозолем, означают инвестиции в систему лестниц, которая гарантированно прослужит дольше дерева, а также они более огнестойкие

Красивое удобство- день для установки после выбора места. Предварительная простота означает, что ваше пространство будет меньше времени на строительство, и чем раньше вы сможете насладиться прекрасным новым характером, дизайн, несомненно, добавит вашему дому или офису.

л00л Траппен — Дом

Kleine Metalen Spiltrap типа «Atzara» (Общая высота: 2310-2580 мм (11 опор), диаметр: 1000 мм, обработка метала: Zwart (RAL 9005)) Zeer geschikt voor kleine ruimtes of/ en klein trapgat zoals naar een kelder of zolder   € 1. 120,00 *	Нью Wenteltrap Voor Buiten Type «Firenze» (Общая высота: 2320-2720 мм, диаметр: 1100 мм, Metaalafwerking: Wit) Deze trap is zeer geschikt als opgang naar en balkon из dakterras Leverbaar in vijf standard kleuren : wit, grijs, taupe, brons en zwart € 1. 550,00 *
Metalen Wenteltrap Type «Firenze» (gegalvaniseerd) (Всего Hoogte: 2320-2720 мм, диаметр: 1100 мм, Metaalafwerking: Gegalvaniseerd) Deze trap is zeer geschikt als opgang naar en balkon из dakterras Leverbaar в диаметрах : 1100, 1200, 1300, 1400, 1500 и 1600 мм € 1. 295,00 * Oude prijs € 1.388,00 Без ремонта € 93,00	Metalen Spiltrap для Buiten Type «Sorrento» (Общая высота: 2530-2830 мм (12 опор), диаметр: 1200 мм, обработка метала: Zwart (RAL 9017)) Met de Sorrento haalt u de Ideale spiltrap voor uw balkon of dakterras in huis Leverbaar диаметром в сухом состоянии: 1200 мм, 1400 мм и 1600 мм  € 1. 420,00 * Oude prijs € 1.604,00 Бесплатный € 184,00 Вес: 160 кг.
Metalen Wenteltrap Type «Firenze» (гепоэдеркоут) (Всего Hoogte: 2320-2720 мм, диаметр: 1100 мм, Metaalafwerking: Zwart) Ловушка Deze zeer geschikt als opgang naar en лоджия из см. Leverbaar в диаметрах : 1100, 1200, 1300, 1400, 1500 и 1600 мм € 1.200,00 *	Вентельтрап Тип «Энна» (Metalen Treden) (Конфигурация: Cirkelvormig, Totale Hoogte: 2100-2320 мм (10 шагов, вкл. afstapplateau), Диаметр: 1100 мм из 1200 мм, Treden: Metalen Treden, Balustrade: Poedergelakte Balusters (с художественной обработкой)) Het gepatenteerde ontwerp Combinert Italiaanse Elegantie met de praktische voordelen van moderne materialen € 2.840,00 *
Вентельтрап Тип «Энна» (Metalen Treden) (Конфигурация: Cirkelvormig, Totale Hoogte: 2100-2320 мм (10 шагов, вкл. afstapplateau), диаметр: 1100 мм из 1200 мм, Treden: Metalen Treden, Balustrade: Poedergelakte Balusters en Stalen Stangen (с обработкой из нержавеющей стали)) Het gepatenteerde ontwerp Combinert Italiaanse Elegantie met de praktische voordelen van moderne materialen € 5.025,00 *	Вентельтрап Тип «Энна» (Конфигурация: Vierkantig, Totale Hoogte: 2100-2320 мм (10 шагов, вкл. afstapplateau), диаметр: 1100 мм из 1200 мм, Treden: Houten Treden (geen stootborden), Balustrade: Poedergelakte Balusters en Stalen Stangen (met houten handleuning)) Het gepatenteerde ontwerp Combinert Italiaanse Elegantie met de praktische voordelen van moderne materialen € 3.722,00 *
Metalen Spiltrap voor Buiten (verzinkt) (Общая высота: 2520-3050 мм, диаметр: 1200 мм) Ну Мет Экстра Кортинг! « Zola «, de spil- en «, de spil- en buitentrap , EEN Combinatie Van Functionaliteit EN STEVigheid , Voor EEN Lange Levensduur € 1. 205,00 * Вес: 145 кг.	Металлический водосборник типа «Cerano» (Общая высота: 2730-3050 мм (13 опор), диаметр: 1200 мм, обработка метала: Zilvergrijs (RAL 9006)) Элегантный De Cerano stalen spiltrap Metaalafwerking naar keuze in de kleuren: wit (RAL 9010), zwart (RAL 9017) или grijs (RAL ) € 1. 205,00 *
Вентельтрап Тип «Капри» (Общая высота: 2320–2720 мм, диаметр: 1200 мм, производство Metaalafwerking: Grijs, производство Houtafwerking: Walnoot) Kwalitatief hoogwaardige goteltrap met hardhouten treden Verkrijgbaar трех диаметров 1200 мм , 1400 мм en 1600 мм € 1. 600,00 * Oude prijs € 1.700,00 Бесплатный ремонт € 100,00 Афлевервичт: 156 кг	Вентельтрап Тип «Капри Плюс» 1200мм L uxe houten goteltrap met bijpassende houten trapleuning Afwerking houten delen: walnoot Metalen onderdelen: с € 2. 000,00 * Афлевервичт: 171 кг
Нью Вентельтрап Тип «Фола» (Всего Hoogte: 2610-3060 мм (13 opstappen), диаметр: 1200 мм, Metaalafwerking: Wit, Houtafwerking: Wit Gebleekt) De prachtige goteltrap типа «Phola» является verkrijgbaar in een порода scala aan populaire kleuren € 1. 960,00 *	Метален Вентельтрап Тип «Гамия» (Диаметр: 1200 мм, производство метала: Witgrijs (RAL 7035) + Zwart) Sterke, робуастный uitgevoerde en envoudig te installeren metalen goteltrapset Leverbaar в сухих диаметрах: 1200, 1400 и 1600 мм € 1. 255,00 * Oude prijs € 1.390,00 Без ремонта € 135,00 Афлевердевихт: 166 кг
Вентельтрап Тип «Гамия» (Общая высота: 2100–2990 мм, диаметр: 1200 мм, производство метала: Zwart, производство на заводе: натюрель бёкен) Elegante en eenvoudig te monteren goteltrap geschikt voor vierkante en ronde trapgaten Te verkrijgen 3 диаметров: 1200, 1400 и 1600 мм € 1. 385,00 * Oude prijs € 1.639,00 Без ремонта € 254,00 Вес: 180 кг.	Ruimtebesparende Wenteltrap Тип «Тоскана» (Totale Hoogte: 1970-2170 мм (10 Treden), диаметр: 1680 мм, Houtafwerking: Naturel Beuken, Metaalafwerking: Wit (RAL 9010)) Ideal voor de ` doe-het-zelver ` of Professional Klusser en wordt als bouwpakket geleverd Zeer geschikt voor rechthoekige trapgaten € 1. 395,00 *
Ruimtebesparende Spiltrap Тип «Наполи» (Общая высота: 2320-2720 мм, диаметр: 1000 мм, Metaalafwerking: Grijs) De Napoli — это zeer geschikt voor kleine ruimtes of/en klein trapgat zoals naar een kelder of zolder € 995,00 * Вес: 125 кг.	Сливная ловушка Ruimtebeparende типа «Амальфи» (Общая высота: 2410–2830 мм, диаметр: 1100 мм, производство Metaalafwerking: Grijs, производство Houtafwerking: Kersen) De Amalfi is zeer geschikt voor kleine ruimtes of/en klein trapgat zoals naar een kelder из 934 23 € 1. 025,00 *
Нью Ловушка типа «Hoop» (Zonder Afstapplateau) (Общая высота: 2460-2880 мм (12 опор), диаметр: 1180 мм, Metaalafwerking: Wit, Houtafwerking: Naturel) Сливная ловушка типа «Hoop» является zeer geschikt voor kleine ruimtes of/en klein trapgat zoals naar een kelder of zolder € 1. 210,00 *	Metalen Wenteltrap voor Buiten (gegalvaniseerd) (Диаметр: 1200 мм, исполнение: Gegalvaniseerd) Идеальное место для строительства дома Leverbaar в сухих стандартных диаметрах: 1200, 1400 и 1600 мм € 1. 399,00 * Oude prijs € 1.760,00 Без ремонта € 361,00 Афлевервичт: 169 кг
	Нью Вентельтрап типа «Спирекс» (Общая высота: 2520–2760 мм, диаметр: 1200 мм, производство метала: Grijs, производство на заводе: Naturel Beuken) Eigentijdse goteltrap with spiraalvormige stalen structuur Zeven verschillende диаметры zijn verkrijgbaar € 5. 335,00 *
Ruimtebesparende Ловушка типа «Mini» Beuken Compacte en ruimtebesparende L-vormige сифон с продуманной системой сифона для оптимального комфорта, с минимальной посадкой € 1. 360,00 * Вес: 119 кг.	Нью Мезонин Zoldertrap Type «Up» Uitvoering (Высота: 2250-2500 мм (9 ступеней), Глубина: 700 мм x 1000 мм (ширина х высота)) Практическая работа с мезонином для установки ловушки Geeft gemakkelijke toegang naar zolders Metalen afwerking: gegalvaniseerd € 625,00 *
Золдертрап типа «ADJ» (Трапгатпанель: 700 мм x 500 мм) Toegepast als oploop naar zolderruimtes Включено trapgatpaneel en 11 traptreden € 438,00 * Вес: 35 кг.	Zoldertrap Type «ADJ Wall» Муур Уитворинг (Трапгатпанель: 900 мм x 700 мм) Практическая установка ловушки uitklapbare Geeft gemakkelijke toegang naar zolders Metalen afwerking: gegalvaniseerd € 564,00 * Вес: 46 кг.
Золдертрап Тип «4P» (Трапгатпанель: 900 мм x 500 мм) Toegepast als oploop naar zolderruimtes trapgatpaneel 10 traptreden € 408,00 * Вес: 30 кг

Винтовая лестница Хьюстон | Проект кованой лестницы, установка

Если вам нужен максимальный стиль в минимальном пространстве, позвоните нам по поводу установки винтовой лестницы . Это сделает террасу на крыше или чердак более доступной и придаст элемент изысканности внутри или снаружи. Независимо от того, являются ли ваши причины практическими или эстетическими, позвоните нам для ступеней из кованого железа и кованых завитков ручной работы.

Винтовая лестница существует с V века, но до недавнего времени единственным практичным вариантом было дерево. Современная металлообработка позволяет изготавливать изящно изогнутые лестницы и поручни из металла. Их можно акцентировать деревом, плиткой и другими материалами.Обращаясь к нам за изготовлением лестниц, вы получаете высокий уровень профессионального ухода и высококачественные материалы. Мы поможем вам найти лучшее и наиболее устойчивое место для их размещения и сообщим вам, если есть какие-либо ограничения.

Отличная экономия места

№

Главная привлекательность винтовой лестницы — ее компактность. Ступени исходят наружу от прочного центрального столба, закрепленного в земле или полу, и выше в потолке или на открытой площадке. Его также можно укрепить у ближайшей стены.Этот тип лестницы может иметь диаметр всего 5 футов или быть намного шире, чтобы добавить больше драматизма.

Установка винтовой лестницы

Винтовая лестница добавит визуальный интерес вашему дому или бизнесу. Его изогнутые линии наводят на мысль о природе и безмятежности, подобно цветку или раковине наутилуса. Помещенный внутрь, он добавляет ощущение органичности в стерильно выглядящую комнату. Он красиво разбивает угловые или коробчатые пространства и аккуратно соединяет основной этаж с мансардой или мансардой.
Снаружи они могут быть привлекательным, но практичным дополнением к лифту или парадной лестнице. Они могут создать отдельный вход в общие помещения. Лучше всего то, что они не требуют раскопок и затрат на обычные лестницы. Мы также можем создать балконы, галереи и поручни, чтобы соответствовать.

Выберите свой дизайн
Architectural Fabricators специализируется на изделиях из кованого железа. Податливый при нагревании и твердый как камень при охлаждении, этот сплав допускает большую художественную свободу.Имея 20-летний опыт изготовления, мы можем создать индивидуальную винтовую лестницу, которая подчеркнет линии и стиль вашего дома. Возможности дизайна практически безграничны.

— Случайные завитки в стиле ар-деко
— Чистые геометрические узоры
— Кованые вручную завитки, включая C- и S-образные изгибы

Прямые или изогнутые штакетники с такими акцентами, как открытые корзины, цветы, геральдические лилии и костяшки пальцев

Ступени – место, куда вы ставите ноги – могут быть выполнены из текстурированного металла или другого покрытия, препятствующего скольжению.

Идеи для лестниц

У вас есть идея винтовой лестницы в голове, но вы не совсем художник? Вы нашли чертеж в Интернете, но слишком боитесь купить комплект и сделать его самостоятельно? (Мудрая мысль, учитывая сложную конструкцию). Расслабляться! Наша команда дизайнеров с помощью чертежей САПР гарантирует, что ваша идея воплотится именно так, как вы этого хотите. Вы утвердите его до начала любой работы. И тогда мы установим его в соответствии с самыми высокими стандартами и местными строительными нормами.

Мы можем добавить любые аксессуары, которые вы хотите, как внутри, так и снаружи: подходящие балконные перила, кованый забор, оконные решетки и дополнительные защитные ворота для предотвращения несанкционированного доступа. Наши методы проектирования перил и ворот уникальны для каждого клиента и всегда ставят безопасность на первое место.

Доверьтесь профессиональному производителю лестниц

Многие компании заявляют, что умеют делать винтовые лестницы, но мы видим там много ошибок — ошибок, которые могут быть опасны для пользователей.Если сборка не изготовлена ​​из сварного металла высшего качества и не измерена с точностью, натяжение может быть отключено. Пикеты должны быть прямыми и равномерно расставленными; угол ступеней должен быть точным; сварные швы и соединения должны быть идеальными.

Эта точность является еще одной причиной того, что винтовая лестница не является проектом «сделай сам». Мы можем создать его очень экономично для вас — он не должен быть сложным. Если вы хотите, чтобы он доставил вас из точки А в точку Б, мы будем рады вам помочь.

Независимо от того, какой тип мы изготавливаем, мы знаем, что вы будете довольны результатами.Мы уделяем одинаковое внимание и строгим стандартам в работе. В результате у нас никогда не было жалоб от клиентов. Мы гордимся нашим рейтингом A+ с рекомендациями Better Business Bureau и Angie’s List.

Позвоните сейчас, чтобы бесплатно рассчитать стоимость винтовой лестницы в Хьюстоне, Сайпрессе, Кэти и во всех местных сообществах Техаса.

Комплекты стандартных металлических винтовых лестниц

– Stairways, Inc.

Стандартные комплекты винтовых лестниц

Стандартные комплекты винтовых лестниц (SKD) являются наиболее распространенными винтовыми лестницами. Представляет собой болтовой узел со штампованными деталями. Стоимость сравнима со сварной винтовой лестницей в полной сборке. Это экономично для производства и доставки. Есть ограниченные варианты, но есть все еще хороший выбор ступенчатых балясин и конструкций перил на выбор. Стандартные комплекты винтовых лестниц доступны в диаметрах от 40 до 72 дюймов без ограничений по высоте. Доступными материалами для этого типа лестницы являются сталь, алюминий и нержавеющая сталь. Сборка лестницы из стандартного спирального комплекта требует двух человек, занимает около 8 часов и является наиболее экономичной в плане доставки.

Комплекты винтовых лестниц

На протяжении более тридцати лет Stairways Inc. проектирует, производит и поставляет металлические винтовые лестницы и комплекты металлических винтовых лестниц коммерческим, промышленным и жилым клиентам в Соединенных Штатах, а также по всему миру. Комплекты металлических винтовых лестниц от Stairways Inc. доступны в версиях из нержавеющей стали, морского алюминия и оцинкованной стали. Другие варианты, такие как деревянные поручни или деревянные ступени (или и то, и другое), доступны с другими металлическими компонентами.Другими словами, вы, как клиент, можете смешивать и сочетать продукты по своему вкусу.

Стандартные комплекты металлических винтовых лестниц Stairways Inc. из оцинкованной стали поставляются готовыми к сборке и покрыты красной оксидной грунтовкой. Комплекты металлических винтовых лестниц доступны в трех вариантах отделки, включая матовую отделку № 4, зеркальную отделку № 7 и фрезерованную отделку. Комплекты металлических винтовых лестниц соответствуют требованиям UBC (Uniform Building Code) и BOCA (Building Officers and Code Administrators International, Inc.) коды; мы рекомендуем вам проконсультироваться с вашим местным строительным отделом или местным строительным инспектором, прежде чем заказывать комплект металлических винтовых лестниц Stairways Inc.

Преимущества комплектов для винтовых лестниц

• Быстрая установка, простота сборки — могут быть установлены двумя людьми менее чем за день с использованием обычных инструментов и без дорогостоящего оборудования
• Комплект винтовых лестниц из стали, алюминия или нержавеющей стали Конструкция
• Стандартная лестница может быть установлена ​​как против часовой стрелки, так и по часовой стрелке
• Поставляется с виниловыми или опциональными поручнями
• Экономия места
• Регулируемая высота
• Доступна любая высота или диаметр
• Сварка не требуется
комплект
• Скрытые сварные швы
• Комплект металлических лестниц Компоненты изготавливаются со скрытыми сварными швами
• Быстрая доставка комплектов винтовых лестниц по стране и миру

Комплекты винтовых лестниц

— металлическая опорная пластина толщиной четверть дюйма; одиннадцать (11) стальных балясин 3/4 дюйма; 3. колонна с внешним диаметром 5 дюймов; перила высотой 36 дюймов в комплекте с балясинами 3/4 дюйма; одиннадцать (11) гладких стальных ступеней 12 калибра, поручни из черного винила длиной 1 и 1/4 дюйма; и полный набор креплений и пошаговые инструкции. Стандартные металлические винтовые лестницы из стали и алюминия имеют диаметры от 40 до 72 дюймов; размеры протектора от 18″ до 34″; и посадочные размеры от 21″ до 37″. Стальные стандартные металлические винтовые лестницы весят от 270 до 360 фунтов, а алюминиевые металлические винтовые лестницы весят от 135 до 190 фунтов.

Успешно удовлетворив требования заказчиков, которым уже более тридцати лет предлагается широкий ассортимент комплектов металлических винтовых лестниц, компания Stairways Inc. готова удовлетворить ваши потребности в поставке стандартных и изготовленных на заказ комплектов металлических винтовых лестниц. Позвоните персоналу Stairways Inc., чтобы получить все необходимое для комплекта металлической винтовой лестницы! Коды

BOCA и UBC требуют минимального диаметра 60 дюймов (дерево 64 дюйма) с 30 ступенями ^° и расстоянием между балясинами 4 дюйма. Перед заказом уточните у местного строительного инспектора требования к коду.

Установка: Наши круглые лестничные системы Kit поставляются в коробке с инструкциями и могут быть установлены двумя людьми менее чем за день без необходимости использования каких-либо специальных инструментов или дорогостоящего оборудования.

Подробнее

См. Меньше

Zane Smith Деревообработка — Винтовые лестницы на заказ | Процесс

Чтобы определить детали, которые лучше всего подходят для пространства и имеют правильный поток движения. Спроектированные размеры и форма балок ступеней.Чтобы соответствовать стилю дома.
1. Типичные лестницы поднимаются на высоту от 9 до 12 футов.
2. Спиральные/изогнутые лестницы обычно имеют угол наклона от 90 до 180 градусов.
*Более 180 градусов должен стать более узким радиусом. Это увеличивает стоимость. Лестницы также могут менять форму, например, расклешенное дно с широкими и изогнутыми носовыми ступенями, выступающая начальная ступенька. Это также увеличит расходы. Проступи должны быть 6 дюймов в узкой части и от 9 до 10 дюймов в линии хода. Проступи с открытым подступенком имеют толщину 3 дюйма и более. Это удерживает горизонтальный зазор между ступенями менее 4 дюймов.Спиральные балки имеют стандартную толщину от 3 до 4 дюймов и ширину от 11 до 16 дюймов для несущих пролетов.
*Лестницы с длинными пролетами без опор и большим радиусом будут иметь некоторое движение. Проект включает в себя чертеж вида в плане и 3D-вид. Проект CADD будет почасовой оплатой.

Это ОСНОВНЫЕ факторы, определяющие цену винтовой лестницы по конструкции;
1.ВЫСОТА
2.КОЛИЧЕСТВО ПРОТЕКТОВ
3.ШИРИНА
4.СТЕПЕНЬ СПИРАЛЬНОСТИ
5.ТУГАЯ СПИРАЛЬ
6.ПОРОДЫ ДРЕВЕСИНЫ

Мои флагманские лестницы со свободным пролетом и винтовыми балками с открытыми ступенями.
Также доступны закрытые лестницы с подступенками и открытыми концами ступеней.
Доступен как свободный пролет, так и стена под ним. Лестницы с опорой на стену позволяют сэкономить.
Общее правило для лестницы: чем больше отделки из дерева, тем дороже она будет стоить.

Все лестницы изготовлены из массивной древесины. Базовые ценовые породы включают красную ольху и западную пихту. Следующим уровнем будет дуб и прибрежный клен. По возрастанию в цене Вишня, Орех и Экзотические породы дерева.
*Некоторые экзотические породы дерева плохо гнутся и плохо склеиваются.Шпон из твердой древесины толщиной от 3/16″ до 1/4″ добавляет устойчивости

Цена винтовой лестницы

указана только за балки и проступи без перил. Это позволяет выбирать стойки, балясины, чердачные перила и другие факторы. Эти детали различаются по цене и способу установки.

Рельсы нарезаются из цельного куска, обычно длиной от 8 футов до 10 футов, и соединяются для получения длинных секций рельсов. Стандартный профиль рельса имеет ширину 2-3/8″ и высоту 2-5/8″, закругленный верх с канавкой для пальцев. Рельсы сделаны непрерывными, чтобы соответствовать коду.

Все перила рядом с лестницей будут предлагаться отдельно. Сюда входят стойки, балясины
, поручни, накладки на пол или рельсы для обуви. Установка этих перил может быть более рентабельной, если нанять местных квалифицированных плотников.

Балясины из дерева или железа обеспечивают защиту, дополняя внешний вид
и дизайн. Железо дает ощущение открытости, позволяя лучше видеть. Древесина теплая и более традиционная. Оба могут быть отрегулированы по цвету, чтобы соответствовать другим элементам дома.Установка варьируется в зависимости от того, стоит ли железо за балясину дешевле. Железные балясины поставляются с предварительной отделкой, а дерево — нет. Расстояние между балясинами не должно превышать 4-1/4″. Железные балясины стоят от 7 до 20 долларов каждая. Деревянные балясины стоят от 10 до 50 долларов.

Необходимо принять меры для помощи при разгрузке и перемещении лестничных балок. Они могут весить до # 400 и обычно требуют от 4 до 5 способных людей для маневрирования. Никакая дополнительная помощь не потребуется для установки. Лестничная конструкция обычно устанавливается в течение 6-8 часов.Рельсы требуют больше времени.
*ПРИМЕЧАНИЕ. Для крепления верхней части балок требуется прочная опорная балка минимум 3″. Кроме того, для крепления стальной пластины может потребоваться ремонт гипсокартона

Можно заказать извне или изготовить на заказ в магазине. Обычно стартовые столбы больше, чем чердак или столбы второго уровня. Столбы от 5 ″ до 6 ″, стартовые столбы с 4″ дюймами для уровня или чердака. Посты могут варьироваться от 200 до 1000 долларов.
*Бюджет пособий предусмотрен для должностей.

Все лестницы предварительно собраны в мастерской, разобраны и промаркированы. Ступени 3/8″ врезаны в балки и закреплены болтами с помощью запатентованной скрытой системы. Балясины предварительно втачиваются в балки и перила. Рельсы соединены и предварительно нарезаны. Все лестницы тщательно упакованы и защищены для доставки. Цены на доставку основаны на пробеге от Kalispell Montana. Доступны ящики и доставка, цена может варьироваться в зависимости от размера лестничных балок и веса

Лестницы обычно поставляются незавершенными.Предварительно обработанные спиральные балки плохо перемещаются. Спиральные направляющие должны быть отшлифованы на месте. Исключением могут быть столбы и балясины. Предварительная отделка ступеней финишным покрытием пола по запросу. Предпочтительно, чтобы местный подрядчик по покраске завершил вашу лестницу на заказ.

Для начала процесса требуется 50% предоплата. Платежи по завершению лестницы могут варьироваться в зависимости от сроков установки. Наиболее распространена окончательная оплата при установке. За отложенную установку может потребоваться оплата в размере 25%.

Винтовые лестницы на заказ — Dream Ironwork

Подчеркивание эстетики и гибкости дома с помощью изготовленных на заказ железных винтовых лестниц

Лестницы — это фундаментальные конструкции для динамичности вашего дома. Помимо своей очевидной функциональности, лестницы также могут быть эстетическим дополнением к дому. Установка винтовой лестницы может добавить элегантности и характера. Dream Ironwork специализируется на изготовлении лестниц на заказ, сборке и производстве винтовых лестниц с начала 2000-х годов.Функциональность и практическое применение набора винтовых лестниц могут полностью максимизировать небольшие отсеки в соответствии с требованиями. Кроме того, металлическая винтовая лестница предназначена не только для прочного каркаса, но также может предложить значительные возможности модернизации вашего дома с точки зрения стиля и гибкости.

В Dream Ironwork мы предлагаем широкий выбор нестандартных/нестандартных винтовых лестниц:

Индивидуальные винтовые лестницы для интерьера  освобождают пространство в доме и визуально экономят пространство.Мы используем местную сталь для строительства, варианты чугунных суставов, декоративные и другие доступные варианты. Если вас интересуют деревянные акценты, мы можем работать с предоставленными заказчиком материалами и адаптировать их под свои нужды.

Наружные винтовые лестницы по индивидуальному заказу созданы на века и предлагают уникальную привлекательность экстерьеру вашего дома, не жертвуя при этом пространством террасы, патио или прохода. Наш продукт изготавливается из материалов высшего качества и с использованием самого высококлассного процесса порошковой покраски на рынке.Кроме того, помимо наших фирменных лестниц со спиральной структурой, мы также предлагаем множество конструкций от изогнутых до полуоборотных и других.

Наши стальные винтовые лестницы на заказ изготавливаются с особым вниманием к долговечности, но это никогда не мешает красоте — это одна из многих особенностей, которые делают наш бренд уникальным. Помимо прочности и визуального дизайна, мы гарантируем максимальную долговечность нашей продукции благодаря методам порошкового покрытия и надлежащему обслуживанию и обращению, ваша металлическая винтовая лестница прослужит вам всю жизнь!



**ПРИМЕЧАНИЕ.
