Как поменять тэн в водонагревателе: инструктаж проведения ремонта

В списке незаменимых устройств, о покупке которых думают в первую очередь при переезде в новый дом, квартиру или коттедж, находится водонагреватель. Он делает жильцов независимыми от подачи горячей воды — можно просто включить прибор и принять душ.

Но такая бытовая техника нуждается в регулярном уходе, а некоторые элементы и вовсе — в замене. Поэтому владельцу понадобятся знания о том, как правильно делать профилактику, чтобы избежать поломок, и как поменять ТЭН в водонагревателе, если он все-таки вышел из строя.

Содержание статьи:

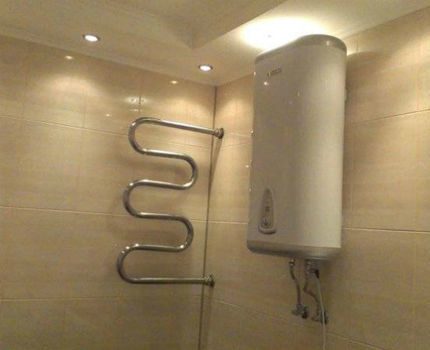

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает , обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Не стоит оставлять бойлер всегда включенным. Ведь любая техника имеет свой ресурс. Соответственно, если иногда выключать водонагревательный прибор, то можно значительно продлить срок его службы

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

выключить оборудование из розетки;
отвинтить защитную крышку;
найти контакты нагревательного элемента;
проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Стоит ли проводить замену самостоятельно?

Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.

Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.

Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности. Важно осмотреть компонент на предмет целостности покрытия.

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.

Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет

Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.

Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.

Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

гаечные ключи;
плоскогубцы;
тряпки или салфетки — они должны хорошо впитывать воду;
отвертки — желательно запастись крестовыми и прямыми;
фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

;
отключить устройство от электросети;
снять защитную панель, для чего пригодится отвертка;
при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
снять нагревательный прибор с креплений;
отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

Собирать бойлер необходимо в обратном порядке. Особое внимание стоит уделить подключению электрической части. Справиться с этим поможет сделанная ранее фотография

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время .

Хорошим дополнением будет монтаж , а также прокладка отдельной силовой линии с собственным для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Как увеличить срок эксплуатации ТЭНа?

Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой . При этом перед покупкой необходимо тщательно изучить инструкцию.

Никогда не включайте бойлер с пустым баком. В противном случае прибор может выйти из строя и потребуется его дорогостоящий ремонт или даже полная замена

Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.

Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.

Выводы и полезное видео по теме

Видео #1. Очистка ТЭНа водонагревателя от накипи:

Видео #2. Замена нагревательного элемента бойлера:

Водонагреватель — это незаменимый прибор, обеспечивающий работу автономной системы водоснабжения. Такое оборудование позволит принимать душ и ванну, когда будет угодно. Но чтобы наслаждаться благами цивилизации, необходимо постоянно следить за состоянием бойлера, ежегодно проводить его чистку и менять износившиеся детали.

Расскажите о том, как меняли трубчатый электронагреватель в бойлере собственными руками. Поделитесь технологическими тонкостями, которые могут пригодиться заинтересованным посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки и задавайте вопросы по теме статьи.

sovet-ingenera.com

Как поменять тэн на водонагревателе: пошаговая инструкция

Каким бы качественным ни был установленный в доме водонагреватель, рано или поздно выходит из строя его основной элемент — ТЭН. Стоимость этой детали в торговых точках не очень высока, но услуги мастера по её установке недёшевы. Можно значительно сэкономить средства, если знать, как поменять ТЭН в водонагревателе самостоятельно.

Необходимые инструменты и материалы

Устройство всех водонагревателей аналогичное, поэтому для замены ТЭНа понадобится стандартный набор инструментов и материалов:

крестообразная и прямая отвёртки;
накидные гаечные ключи;
пассатижи;
ветошь для сбора влаги;
новый ТЭН в соответствии с моделью водонагревателя;
магниевый анод.

Магниевый анод не всегда требует замены при выходе из строя ТЭНа. Но если на детали видны явные признаки коррозии, мастера советуют устанавливать новую, чтобы дважды не разбирать водонагреватель.

Пошаговая инструкция

Замену ТЭНа можно провести, не снимая водонагреватель со стены. Но иногда устройство расположено таким образом, что доступ к фланцу ограничен. В этом случае водонагреватель придётся демонтировать.

Процесс замены ТЭНа производят следующим образом:

Отключают водонагреватель от электросети.
Перекрывают подачу воды в бак и сливают её остатки. Спуск воды зависит от способа подключения. Если ввод снабжён краном, можно надеть на него шланг и спустить воду в канализацию. Если крана нет, воду придётся сливать в вёдра. При спуске холодной воды вентиль выхода горячей воды должен быть открыт, чтобы в резервуар поступал воздух, и процесс слива шёл быстрее.

Снимают защитную крышку. В зависимости от модели крепление защитной крышки может отличаться, поэтому стоит заглянуть в инструкцию к прибору.
Отключают проводку термостата. Чтобы после замены нагревательного элемента всё подключить правильно, подключённые провода необходимо сфотографировать или зарисовать.
Откручивают блок-фланец с ТЭНом. Демонтаж этого элемента в разных моделях производят отвёртками или ключами: в нагревателях «Термекс» и «Оазис» нужен разводной ключ, поскольку крепление — шайба, закрученная на шесть болтов; в Elenberg, «Поларис», «Аристон» поможет открутить гайку ключ №13; для «Реал» — разводной ключ, откручивают грани и достают деталь.

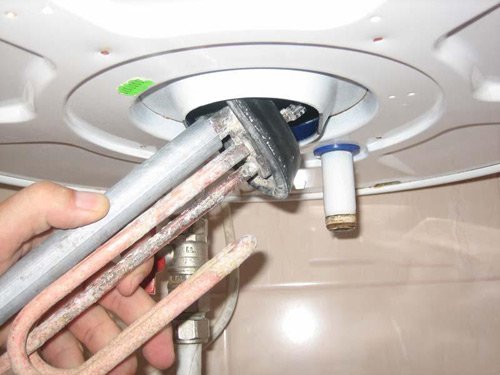

Вынимают из гнезда старый ТЭН, затем ровно вставляют новый, чтобы прокладка плотно прилегла к отверстию.

Прикручивают прижимное кольцо, вставляют датчики термостата, затем прикручивают сам термостат.
Присоединяют к фланцу провода по заранее сделанной зарисовке или фото.
Прикрепляют защитную крышку, присоединяют шланги и подают воду. Бойлер наполняют до тех пор, пока из горячего крана не пойдёт воздух.

Если все действия произведены правильно и водонагреватель не потечёт, можно подключать электричество и пользоваться горячей водой.

septik.guru

Меняем ТЭН в водонагревателе самостоятельно

Электрические водонагреватели широко применяются в квартирах, жилых домах, на дачах. Поломка бойлера доставляет массу неудобств и связанных с ними хлопот. В большинстве случаев ее причиной является неисправность ТЭНа. Выход из строя нагревательного элемента может быть связан с выработкой своего ресурса или включением пустого бойлера. В любом случае для дальнейшей эксплуатации водонагревателя потребуется замена ТЭНа.

Как убедиться в неисправности ТЭНа

Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.
Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

Визуальный осмотр. Если прибор оброс накипью, очистите его. Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
Проверка тестером ТЭНа. При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Замена ТЭНа в водонагревателе

После того, как вы разберете бойлер и сделаете вывод о непригодности ТЭНа, следует приобрести новый нагревательный прибор и произвести его замену. Для этого понадобятся те же инструменты, которые вы использовали для извлечения ТЭНа (плоскогубцы, гаечные ключи, проста и крестовая отвертки). В случае необходимости демонтируйте водонагреватель со стены.

Отправляясь в магазин за новым ТЭНом, не надейтесь на компетентность продавцов. Возьмите с собой сгоревший элемент, а при покупке сравните указанные маркировки. При возможности приобретайте детали в специализированных магазинах, обращая внимание на качество продукции.

Одновременно с ТЭНом приобретите магниевый анод, защищающий ТЭН от коррозии. Не лишней будет замена резиновой прокладки, необходимой для обеспечения герметичности крепления ТЭНа к баку.

Замена ТЭНа и сборка бойлера производится в обратной последовательности:

Очистите бак от остатков накипи. Сполосните его несколько раз чистой водой, протрите внутреннюю поверхность бака ветошью или салфетками и дайте просохнуть.
Установка ТЭНа. Ровно вставьте нагревательный элемент так, чтобы прокладка плотно прилегла к отверстию. Прикрутите прижимное кольцо, вставьте датчики термостата, после чего прикрутите сам термостат. Подсоедините к ТЭНу провода.Чтобы по незнанию не перепутать провода, перед их разъединением сфотографируйте электронную плату.
Проверка и запуск. Прикрепите к корпусу бойлера нижнюю крышку, подсоедините шланги и подайте воду, не включая электропитание. Наполняйте бойлер водой до тех пор, пока из горячего крана не перестанет выходить воздух. При отсутствии протечек подключите прибор к сети. Если все сделано правильно, через некоторое время вы сможете пользоваться горячей водой.

Самостоятельная замена ТЭНа в водонагревателе не занимает много времени и не требует специальных навыков. При этом можно значительно сэкономить на вызове специалиста.

Видео. Замена ТЭНа в водонагревателе «Термекс»

vannadecor.ru

Замена ТЭНа в водонагревателе. Как это сделать правильно?

Один из широко распространенных вариантов ремонта бытового оборудования – замена ТЭНа в водонагревателе. Ее можно произвести самостоятельно, следуя инструкциям производителя. Нужно выбрать подходящую модификацию электрического нагревателя, приобрести анод, если есть такая необходимость. При наличии набора базовых монтажных инструментов можно приступать к переустановке.

Неисправность бойлера

Если магниевый анод заменяется периодически (усредненно – 1 раз в год), то электронагреватель меняется на новый только по мере поступления такой необходимости. Это значит, что, когда водонагреватель перестает работать, причиной тому может быть неисправность ТЭНа. Наиболее частые ситуации:

Вода не нагревается при включенном индикаторе питания.
Срабатывает автоматическое выключение бойлера при попытке начать работу.

Перед заменой нагревателя исключаются другие варианты. После снятия крышки оборудования мультимером проверяется на работоспособность термостат. Если с ним все в порядке, проверяется ТЭН. Мультимером определяется внутреннее сопротивление нагревательной спирали этого элемента. Значение не соответствует нужному – неисправный нагреватель требуется заменить. Также замена обязательна при обнаружении пробоя в изоляции.

Установить новый ТЭН несложно, если следовать инструкциям, приведенным ниже. Они универсальны, подходят для работы со многими моделями бойлеров разных производителей. Наиболее часто встречающиеся отличия рассмотрим на примере популярных модификациях оборудования.

Замена ТЭНа в водонагревателе Термекс

Несмотря на недостатки, эти устройства российского производителя пользуются популярностью за счет демократичной стоимости. Приведем последовательность действий при замене ТЭНа в водонагревателе Thermex.

Отключить оборудование от источника электроэнергии.
Слить воду из емкостного резервуара.
Когда требуется демонтаж, снять бойлер со стены. Если модель позволяет, замену можно производить и не демонтируя ее.
Демонтированный бойлер перевернуть колпаком вверх.
Снять внешнюю крышку водонагревателя. Следует обратить внимание на наклейку, которая закрывает шуруп (характерно именно для Thermex).
Открутить крепеж фланца, на котором держится электронагреватель.

Извлечь ТЭН. Следует помнить, что внутри резервуара осталась вода, накипь, которые могут вытечь на пол. Заранее обеспечьте емкость, в которую будет стекать ржавый осадок.
По возможности очистить внутреннюю полость водонагревателя от остатков накипи, налета. С устройствами Thermex это выглядит как набор воды внутрь бака и ее последующий слив. Повторять до тех пор, пока жидкость не станет прозрачной.
Аккуратно установить новый электронагреватель, подходящий по мощности к данному водонагревательному устройству.
При необходимости заменить отработанный анод на новый.
Вмонтировать на прежнее место термостат, проследив за правильностью подключения проводов.
Установить крышку бойлера, закрутить шуруп.
Подключить устройство к водопроводу, электросети. Не запускать пустой бойлер в работу.
Необходимо заполнить емкостный резервуар, дать постоять ему несколько часов для выявления протечек.

При наличии течи – устранить ее.
Если течь не обнаружена, водонагреватель можно запускать для нагрева.

Особенности замены ТЭНа в водонагревателе Ariston

Конструктивно водонагревательные устройства данного производителя схожи со своими аналогами. Потому и замена нагревателя воды – также схожа. Но есть отличие – овальный фланец.

Эта отличительная особенность влияет на характер изъятия электронагревателя. Фланец имеет форму воронки, устанавливается внутри резервуара. Снаружи находится прижимная планка, удерживающая фланец.

Чтобы снять ТЭН, нужно:

Отвернуть гайку, которой крепится фланец (он закреплен только одной гайкой).
Снять прижимную планку.
Протолкнуть фланец с нагревателем внутрь емкости.
Внутри рукой перевернуть нагреватель так, чтобы фланец оказался вверху.
Наклонить и вытащить ТЭН.

Далее процесс замены электронагревателя Аристон проходит тем же путем, что и в водонагревательных устройствах Thermex.

Замена тэна в водонагревателе Электролюкс

Наиболее частая неисправность бойлеров этого производителя – выход из строя электронагревателя. Тем более, что некоторые модели не оборудуются магниевым анодом для защиты внутренних стальных деталей и покрытия.

Заменить ТЭН здесь так же не составит труда, можно воспользоваться приведенной выше схемой демонтажа и установки.

Как установить магниевый анод в водонагревателе? >>>

Особенности установки «сухого» ТЭНа

Конструктивная особенность – электронагреватель не контактирует с водой напрямую. Он помещен в металлическую колбу, которая непосредственно и нагревает жидкость, снимая тепло с ТЭНа. «Сухие» устройства дольше работают, особенно, если очень плотно вставлены в фланец. Поэтому менять их приходится реже. Все аспекты взаимодействия с водой принимает на себя колба.

Жесткая вода, вступая в электрохимическую реакцию с поверхностью колбы, покрывает ее слоем известкового налета. Со временем слой извести препятствует нормальному прогреву воды. Теплоотдача снижается, включается в действие термозащита, электронагреватель перегорает, наступает момент замены.

Установить «сухой» нагревательный элемент еще проще, чем обычный. Для этого даже не потребуется сливать воду из емкостного резервуара. Для примера рассмотрим замену у недорогой модели бойлера с несложным «сухим» устройством.

Отключить бойлер от электросети.
Снять колпак водонагревателя.
Отсоединить клеммы от выводов бойлера.
Демонтировать крепеж ТЭНа, изъять его.
Установить новый. Закрепить.
Присоединить провода в том же порядке.

Установить крышку на место.

Несколько сложнее представляется ситуация с оборудованием высшего класса. С целью экономии энергоресурсов они оснащаются усложненными версиями «сухих» ТЭНов. Внутреннее пространство колбы заполняется минеральным маслом, кварцевым песком. Учитывая конструкцию, замена электронагревательного элемента происходит сложнее, с предварительным опустошением колбы.

Несмотря на сложности замены, данные водонагревательные устройства отличаются высокой энергоэффективностью, качеством, надежностью.

Как продлить срок службы ТЭНов

Установка магниевого анода обязательна для долгой, качественной работы электронагревательного элемента. Он смягчит воду, не позволяя металлу так быстро корродировать, а извести затвердевать на ТЭНе. Не рекомендуется запускать оборудование без анода.
Снизить жесткость воды. Установленные перед бойлером фильтры очистки смягчат водную среду, не позволяя извести образовываться в таком большом количестве и разрушать нагреватель.

Регулярно проводить профилактический осмотр оборудования (не реже одного раза в год).
Приобретать качественные нагревательные элементы, по всем параметрам подходящие к модификации бойлера.
Экономное расходование ресурса ТЭНа также позволит уберечь его от преждевременного выхода из строя. Постоянная работа водонагревателя на полной мощности приведет к быстрому износу, потому что нагреватель будет чаще включаться, чтобы поддерживать высокую температуру нагретой воды.

Установка нового нагревательного элемента для бойлера – не сложный процесс, если учитывать некоторые нюансы, соблюдать правила безопасности при работе с электроприборами, приобретать качественные комплектующие, проводить регулярный профилактический осмотр. При этом не менее важно эксплуатировать прибор так, чтобы по снизить факторы, способствующие несвоевременной поломке ТЭНа.

foundmaster.ru

как снять, заменить и прозвонить тэн своими руками

Нагревательный элемент, или ТЭН, является основным узлом водонагревателя любого типа. Именно он обеспечивает нагревание жидкости, и чаще всего выходит из строя. Вызов домашнего мастера обходится дорого, поэтому, закупив необходимый перечень инструментов, замену ТЭНа в бойлере или водонагревателе можно произвести самостоятельно.

Какие инструменты нужны для замены ТЭНа

Приступая к замене нагревательного элемента в бойлере, не рекомендуется всё делать «на коленке», так как это может привести к появлению новой неисправности. А чтобы все действия выполнялись качественно, следует заранее приобрести необходимый инструмент.

Перечень инструмента для ремонта бойлера:

Плоская и фигурная отвёртки. Не раз пригодятся в будущем.

Набор отвёрток

Набор гаечных рожковых ключей. Для бытовых дел вполне подойдёт недорогой стандартный набор от китайского производителя.

Стандартный набор ключей

Плоскогубцы. Также, как и ключи, можно приобрести дешёвый вариант.
Мультиметр – прибор для измерения напряжения, силы тока и сопротивления проводников. Прибор необходим для определения исправности нагревательного элемента.

Мультиметр средней стоимости

Сухая, хорошо впитывающая влагу, ветошь.

Вышеперечисленные инструменты и ветошь можно приобрести в любом строительном магазине. Следует напомнить, что для домашних работ необязательно приобретать дорогостоящий, профессиональный инструмент, вполне хватит и китайских аналогов.

Устройство и принцип работы ТЭНа

ТЭН – это трубчатый нагревательный элемент, работающий по принципу большого сопротивления. Это означает, что изготавливается он из материала, препятствующего прохождению электрического тока. Соответственно происходит преобразование электрической энергии в тепловую.

Нагревательный элемент

Общее устройство ТЭНа: металлическая трубка изогнутой формы с проволокой из определённого материала. Для проволоки применяется металл с большим сопротивлением, это обеспечивает быстрый и качественный нагрев. Таким металлом чаще всего является нихром. Сама трубка изготавливается из углеродистой (как более дешёвый вариант) или нержавеющей стали.

Концы нихромовой спирали припаивают к выводным шпилькам, на которые потом будет подано рабочее напряжение. Чтобы проволока не коснулась стенок трубки, и не произошло короткое замыкание, внутреннюю полость ТЭНа заполняют электроизоляционным наполнителем. Далее остаётся только запаять трубку и придать ей требуемую форму.

Как правильно и быстро проверить ТЭН

Для проверки ТЭНа потребуется цифровой прибор – мультиметр. Мультиметр представляет собой небольшой пластиковый корпус с цифровым дисплеем и гнёздами для подключения измерительных щупов. Прибор служит для измерения таких параметров как постоянное и переменное напряжение, сила тока, сопротивление и ёмкость (в более дорогостоящих моделях). С помощью него можно прозвонить любой ТЭН.

Проверка ТЭНа мультиметром

Последовательность проверки нагревательного элемента:

ТЭН снят с бытового прибора и лежит на любой поверхности. Необходимо подключить измерительные щупы, включить мультиметр и установить такой параметр как измерение сопротивления.
Один щуп приложить к первой клемме нагревательного элемента, другой – ко второй клемме. Маркировка щупов при этом определённой роли не играет.
Если прибор показывает определённое значение, например, 24 Ом, это означает, что ТЭН исправен, и его можно устанавливать на водонагреватель.
Если мультиметр показывает 0, то это позволяет определить короткое замыкание внутри корпуса нагревательного элемента.
Если же на дисплее высвечивается 1, это является сигналом к обрыву проволоки внутри ТЭНа.

Даже при небольшом значении сопротивления, ТЭН будет исправно работать, но для нагрева жидкости потребуется больше времени.

Меняем ТЭН в водонагревателе «Термекс»

Производитель бытовой техники «Термекс», в основном, выпускает горизонтальные бойлеры. Использует качественные и надёжные расходные материалы. Поэтому заменяйте нагревательный элемент последовательно – сначала следует приобрести оригинальный ТЭН от компании «Термекс».

Замена ТЭНа в бойлере

Последовательность замены ТЭНа в водонагревателе «Термекс»:

Отключить водонагреватель от электросети. Так как ТЭН неисправен, соответственно и вода в баке будет холодной. Поэтому её можно смело сливать, перед этим перекрыв подачу холодной воды в бойлер.
Достаём левую (в горизонтальных моделях), или нижнюю (в вертикальных моделях) защитную крышку. Для этого достаточно открутить 4 винта. Следует помнить, что для большей эстетики, некоторые производители бытовой техники прячут шляпки болтов под наклейками.
Отсоединить фазную и нулевую клемму с зажимов нагревательного элемента. Также провода могут быть подключены и к термостату, их тоже следует отстыковать.
Открутить винты, удерживающие прижимной фланец, и снять его. Снимать его необходимо аккуратно, так как можно повредить прокладку. Если прокладка повреждена, то следует приобрести новую.
После того, как пользователь выкрутил фланец, можно снимать ТЭН. Установка нового нагревательного элемента после разборки, производится в обратном порядке.

Последовательность замены ТЭНа в водонагревателях «Ariston»

Компания «Ariston» занимается производством водонагревателей длительное время, выпускает долговечные и качественные модели, которые прослужат пользователям не один год. Внешнее и внутреннее устройство водонагревателей «Ariston» практически такое же, как и «Термекс». Но у многих возникают трудности при снятии фланца, из-за его овальной формы.

Последовательность замены ТЭНа на водонагревателе «Ariston»:

Обесточить водонагреватель и слить из бака всю воду. Для этого существует простой способ: открыть все краны горячей воды и открыть предохранительный клапан. Следует убедиться заранее, что выход предохранительного клапана направлен в канализацию. Если нет, то воду придётся сливать в отдельную ёмкость.
Защитный кожух в моделях «Ariston» не предусмотрен, но перед снятием фланца необходимо отстыковать фиксирующую планку, которая крепится с помощью одного болта. Фланец достают не наружу, а проталкивают внутрь бойлера.
Полностью достать ТЭН вместе с фланцем не получится, поэтому его надо развернуть внутри бытового прибора. Когда фланец окажется развёрнутым, то нагревательный элемент окажется снаружи и его можно просто демонтировать.

Помимо нестандартного фланца, проблем с заменой нагревательных элементов в бойлерах «Ariston» не возникает.

Что такое «сухой» ТЭН и как его заменить

Цилиндрический «сухой» ТЭН

«Сухой» ТЭН в водонагревателях от таких производителей как Занусси и Электролюкс, устанавливается в специальных колбах, и прямого контакта с жидкостью не имеет. Поэтому его замена даже не требует слива жидкости из накопительного бака.

Необходимо только снять защитную крышку, фазную и нулевую клемму и открутить болты, которые крепят ТЭН. Заменив ТЭН, всю конструкцию необходимо вернуть в её первоначальное состояние.

technosova.ru

Как заменить или очистить ТЭН водонагревателя своими руками

Мы расскажем о том, что может потребоваться при замене и чистке ТЭНа водонагревателя. Проделаем данную работу на примере водонагревателя объёмом 100 литров.

Демонтаж водонагревателя

Прежде всего отключим водонагреватель от сети, открутим два винта, удерживающие декоративную крышку водонагревателя. Под ней находится всё, что нам нужно,

Здесь находится термостат, к которому подключается кабель питания и сигнальная лампа. Отсоединим контакты сигнальной лампы. Открутим винты, удерживающие провода кабеля питания.

Советуем запомнить схему подключения вашего водонагревателя. На термостате имеются значки – линия и ноль. В нашем случае коричневый провод подключён к фазе, а синий – к нулю. Жёлто-зелёный провод обычно подключается к корпусу бака и используется для заземления. После отключения проводов перекроем воду на входе и выходе водонагревателя и осторожно вытащим термостат из корпуса трубчатого электронагревателя.

Подставим под водонагреватель ёмкость для сбора воды, затем медленно выкрутим газовым ключом ТЭН против часовой стрелки.

Не торопитесь сразу вытаскивать ТЭН, позвольте воде и накипи выйти наружу. Для быстрого слива воды удобно использовать ванну. После слива воды аккуратно вытащим ТЭН. Не делайте резких движений, чтобы не поломать ТЭН при вытаскивании. Накипи на нём может оказаться очень много, поэтому освобождайте его движениями влево-вправо.

Очистка ТЭНа

Так выглядит ТЭН, исправно служивший около года. Мы его почистим его и поставим не место. Пока мы занимаемся чисткой ТЭНа, удалим из бака остатки накипи. Для этого откроем кран холодной воды – накипь в нижней части бака смоется. Эта накипь служит основной причиной выхода из строя трубчатых электронагревателей.

Приготовим ёмкость для чистки ТЭНа. Это обычная пластиковая бутылка ёмкостью 1,5-2 литра. Отрежем у неё верхнюю горловину, чтобы можно было вставить в неё ТЭН. Ножом удалим в ТЭНа крупные куски накипи.

Делайте эту операцию аккуратно и не повредите металл ТЭНа. Скалывайте только накипь, готовую отслоиться.

Приготовим чистящий раствор: замочим в тёплой воде 1-2 пакетика лимонной кислоты и опустим в него ТЭН. К моменту опускания ТЭНа в раствор крупную накипь мы удалили. Взболтаем раствор, при необходимости дольём его до верха.

ТЭН простоит в растворе один день. Для ускорения процесса можно периодически обновлять и взбалтывать раствор. Под воздействием лимонной или уксусной кислоты накипь размягчается.

Сборка водонагревателя

Посмотрим на ТЭН на следующий день: накипи как не бывало, блестит чистая медь. После очистки или приобретения нового ТЭНа соберём водонагреватель: аккуратно вставим ТЭН в корпус, закрутим его по часовой стрелке сначала от руки, а затем с помощью инструмента.

Вставим термостат:

Медленно откроем краны на входе и выходе водонагревателя. Заполним бак и проверим герметичность установки ТЭНов. Чтобы выпустить воздух, откроем горячую воду.

Если всё в порядке, подключим к термостату кабель питания. Провода установим каждый на своё место.

Подключим контакты сигнальной лампы, установим и прикрутим декоративную крышку. Подключим к розетке вилку водонагревателя. Водонагреватель подключен, осталось дождаться нагрева воды.

Все права на видео принадлежат: DoHow

transkribator.guru

Как снять и заменить тэн в водонагревателе Thermex от 30 до 100 литров

Содержание статьи:

Тэны широко используется во многих сферах. Будь-то промышленность или для домашнего обихода — вариантов масса. Интерес вызывает электронагреватель Термекс, который предназначен для нагрева воды.

Особенности ТЭНов для водонагревателя Термекс

ТЭН для бойлера Thermex

Отличаются ТЭНы друг от друга диаметром, мощностью, длиной и напряжением

Если говорить о мощности, то эта величина колеблется от десятков Ватт до десятков Квт, при этом длина может достигать от нескольких сантиметров до 3м. Напряжение варьирует от 12 до 660 В. Диаметр составляет 8,10,12,13 и 16мм.

При правильной эксплуатации срок службы ТЭНа будет достигать 5000 ч. при непрерывной работе.

Как выбрать подходящий механизм для бойлера

Лучше всего при выборе ссылаться на формулу, с помощью которой легко определить мощность подходящего ТЭНа:

Р = 0,0011хVх(tк-tн)/Т, где

Р – мощность ТЭНа, кВт

V – объем нагреваемой воды, л

tк – конечная температура воды, Со

tн – начальная температура воды, Со

Т – время нагрева воды, ч

Таким образом, можно вычислить: какая мощность нужна для любого бака и подобрать необходимый. Например, для изделия объемом 30-50 л, подойдет устройство мощностью 1,2 Квт.

Выбирая мощные нагревательные элементы, будьте уверены, что ваша проводка выдержит напряжение.

Способы монтажа и подключения

Схема подключения электронагревателя

Перед подключением необходимо удалить антикоррозионную смазку, очистить поверхность изоляторов и стержней.

Перед выполнением работы снимается напряжение в сети. Сам монтаж производится с помощью штуцеров (крепежной арматуры). Нельзя устанавливать ТЭН на контактные стержни. Во время работы они не должны соприкасаться друг с другом — это учитывают при установке. Минимальное расстояние между ними 0,5 см.

Активная часть ТЭНа обязана находиться в воде. Места, где проходит ток, должны быть защищены от попадания влаги и прикосновений. Требуется заземление для каждого корпуса конструкции. Чтобы оперативно выявить выход из строя изделия, его рекомендуют подключать к сети через индивидуальный предохранитель (плавкую вставку).

Рекомендации для правильного подключения:

напряжение между любой «фазой» и «нулем» всегда 220В;
можно подключать несколько ТЭНов, соединенных между собой последовательно или параллельно в каждую ветвь «Звезды»;
мощность каждой ветви «Звезды» должна быть одинаковой;
суммарная мощность соединения складывается из показателя трёх ветвей.

Соблюдение перечисленных советов поможет избежать возможных неисправностей.

Основные виды поломок водонагревателей

Типы неисправностей:

не нагревается вода или нагреваться слишком долго;
электронагреватель то включается, то выключается чаще обычного;
посторонние шумы в рабочем состоянии аппарата;
появление нехарактерного запаха и цвета воды из бойлера.

Причины неисправности:

перепады напряжения в сети;
сервисное обслуживание либо несвоевременное, либо не производилось вообще;
прибор неправильно подключен или установлен;
наличие накипи и коррозии на прокладке, спиральных и трубчатых частях бойлера.

Нагреватель заработает снова, если снять и поменять ТЭН. При этом необходимо сам бак очистить от накипи.

Отзывы на продукцию

Андрей, г. Москва: «Достоинства: Быстро нагревает воду. Прослужил долго. Есть свой й сервисный центр. Это радует! Недостатки: взял бак с объемом 50л, для нашей семьи такой объем недостаточный, слишком быстро расходуется горячая вода и приходиться ждать какое-то время ее нагрева. Через год бак вышел из строя.
Ребята из сервисного центра Термекс устранили неполадку (поменяли тэн), т. к. кнопка выключения стала барахлить».

Марина, г. Москва: «Достоинства: Удобная штука для дачи, если есть проблема с горячей водой. Периодически провожу сервисное обслуживание, вызываю мастера из центра Термекс. Очищают от накипи элементы бака. Спасибо за оперативность и профессионализм!».

santehnicheskij-mir.ru
