Яндовая крыша стропильная система: что это такое, схема устройства кровли и тонкости монтажа

что это такое, схема устройства кровли и тонкости монтажа

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую.

Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей.

То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Рекомендации по установке

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;
  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.

Полезные советы

  1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
  2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
  3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
  4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
  5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
  6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
  7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
  8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
  9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т. е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

  • прочность конструкции полностью исчерпана и она разрушается;
  • прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

  • собственного веса;
  • ветрового давления;
  • веса снега;
  • веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв. м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

  • СНиПом кровельной конструкции;
  • таблицей расчета сечения стропильной ноги;
  • таблицей сечения стропильной затяжки;
  • климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

  1. Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

    Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

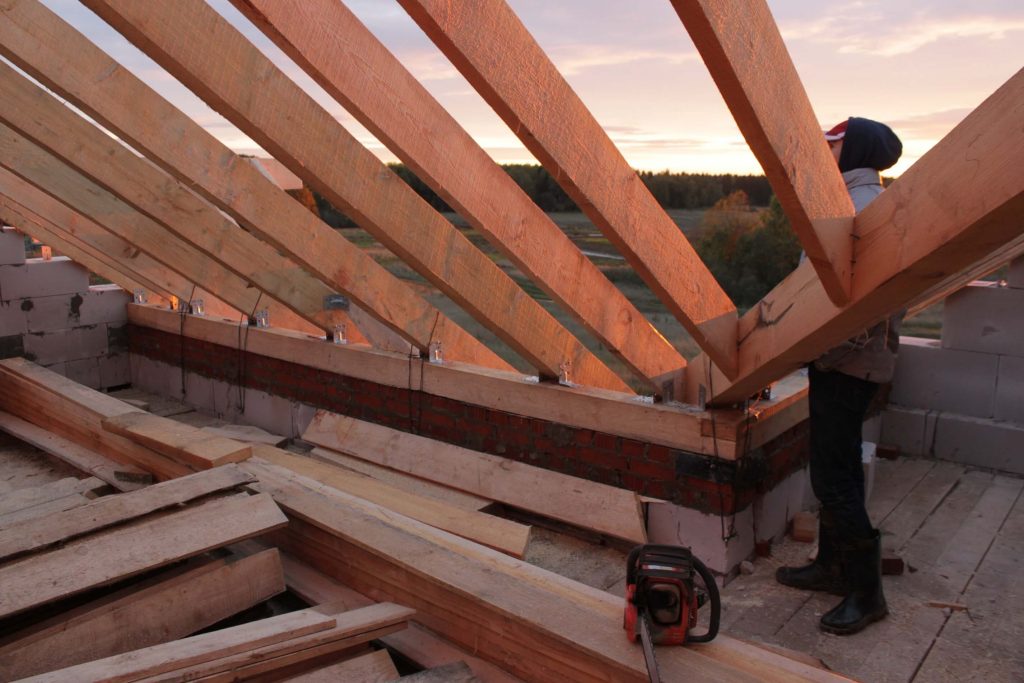

  2. Установка фронтальных (крайних) стропил. Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

    В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

  3. Установка промежуточных стропильных ног. Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.
  4. Монтаж кровельного пирога. Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Особенности крыши с ендовой

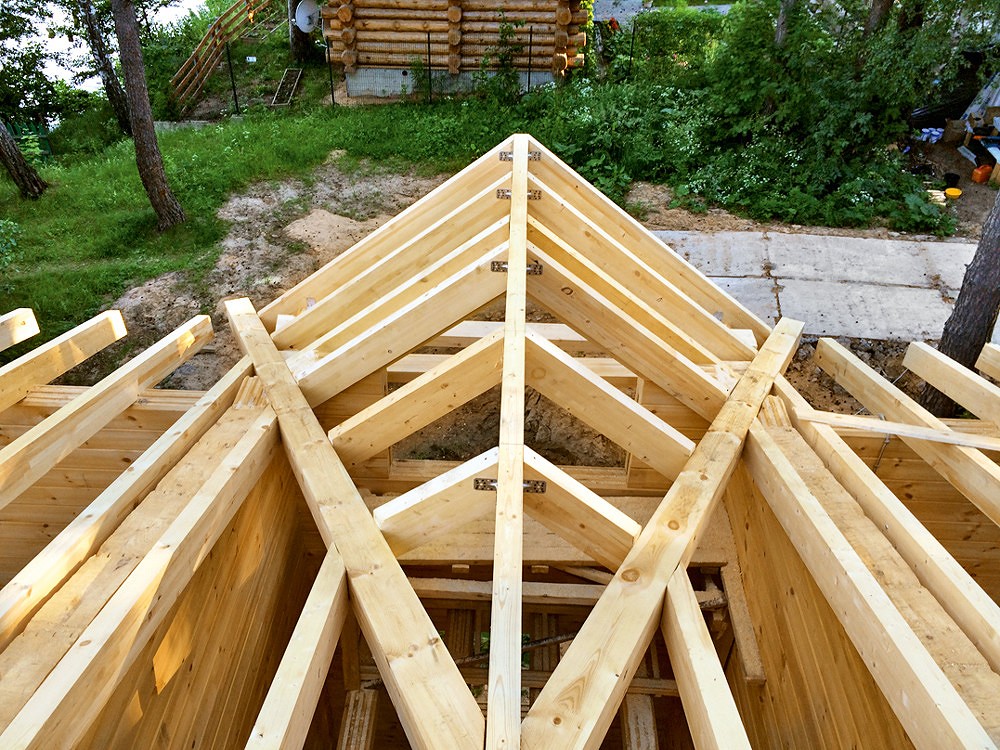

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы:

  • открытые;
  • закрытые;
  • переплетенные.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Видео инструкция позволит разобраться в тонкостях возведения стропильных и кровельных конструкций наиболее популярных типов.

шаг стропил конструкции, особенности устройства, как сделать своими руками

Основные элементы двухскатной стропильной системы

  • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
  • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
  • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
  • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
  • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
  • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
  • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
  • Лежни — опоры для стоек и фиксации подкосов.
  • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

  • большое количество ендов;
  • щипцы;
  • ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Для информации! Отличительная особенность щипцовой крыши — пересекающиеся или врезающиеся щипцовые элементы в основной скат, за счет которых и формируются ендовы.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Для информации! Щипцовая кровля — конструкция, где пересекаются две скатные крыши под углом 90 градусов.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

  • прочность;
  • возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
  • создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли

Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении

При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж

Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

  1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
  2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
  3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

  • Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
  • Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
  • Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между досками Источник

Установка на крыше из ондулина:

    монтируется элемент обязательно снизу вверх ;

    нахлест между частями разжелобка делают 15 см;

    после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;

    листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовы Источник

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

    нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;

    места стыков необходимо герметизировать;

    немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;

    на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Источник

    монтируется нижняя планка;

    затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;

    осуществляется монтаж покрытия крыши;

    образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

    Открытая . В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

    Закрытая . Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

    Переплетенная . Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовы Источник

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

При монтажа разжелобка можно воспользоваться такими рекомендациями:

    На обрешетку надо положить слой гидроизоляционного материала и состыковать его с гидроизоляцией скатов, используя клейкую ленту.

    Основа может выполняться из горизонтальных планок . Они должны состыковываться по центру перегиба скатов кровли в шахматном порядке.

    В нижней планке , выполненной из металла, не стоит делать отверстия насквозь при креплении ее к обрешетке. Вместо этого к загибам присоединяются полоски-ушки, и именно они фиксируются на обрешетке.

    Там, где ендова стыкуется между собой и с покрытием крыши, рекомендуется использовать специальные полосы для уплотнения и герметизации.

Монтаж ендовы

Основные этапы монтажа ендовы кровли дома:

Схема установки ендовы

  • Фиксация фронтальной обрешетки.
  • Установка гидроизоляционного материала по всей длине досок. Рекомендуется для этих целей использовать материал с битумной пропиткой.
  • Монтируется нижняя часть, называемая фальшендовой. Эта пластина, образующая угол, крепится саморезами с шагом в 30 см к обрешетке.
  • Если сборка ендовы производится из нескольких фрагментов, то начинается она снизу, а верхний элемент устанавливается с нахлестом в 20 см.
  • Все места стыков следует обработать герметиком.

Видео по теме: Монтаж ендовы

Публикации по теме Технология и устройство кровли из металлочерепицы Укладка кровельной металлочерепицы шаг за шагом Инструкция пошаговой сборки односкатной крыши своими руками

Подводя итоги

В статье были представлены три основных технологии соединения крыши пристройки со зданием. Они существенно различаются по стоимости, сложности исполнения и трудоёмкости. Но при этом, данные конструкции не являются взаимозаменяемыми. Каждая из них имеет свою конкретную область применения.

  1. Рейка примыкания используется, если пристройка имеет слабый фундамент и будет подвержена более интенсивной усадке. Это могут быть крытые террасы или летние веранды с крышами, имеющими большой угол уклона.
  2. Флешинг – применяется, если пристройка связана с домом более жёстко, а так же имеет небольшой угол ската крыши. Это гаражи, мастерские, зимние сады и капитальные веранды.
  3. Стыковка (сращивание) крыш. Используется, если пристраиваемая часть фактически по своей конструкции и назначению будет являться частью самого дома.

Если вам пригодилась информация, предоставленная в статье, порекомендуйте её друзьям, оставьте отзыв и примите участие в обсуждении.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

  • Total: 3
  • VK2
  • OK1
  • TG
  • FB0
  • TW0

Ендова кровли – что это такое

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

  • соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
  • вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
  • места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов – чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства. Не следует забывать и о том, что более сложное кровельное сооружение повышает стоимость строительства и делает более дорогой эксплуатацию затейливой и оригинальной крыши в дальнейшем.

Ендова кровли – что это такое

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

  • соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
  • вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
  • места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов – чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства. Не следует забывать и о том, что более сложное кровельное сооружение повышает стоимость строительства и делает более дорогой эксплуатацию затейливой и оригинальной крыши в дальнейшем.

Устройство ендовы в стропильной системе: схема

На этапе проектирования стропильной системы сложной крыши особое внимание следует уделить местам стыков сходящихся скатов, формирующих ендовы. Стропильный каркас должен выдерживать повышенные нагрузки, так как в этих местах может накапливаться снег, образовываться наледь

С этой целью места стыков скатов конструктивно усиливают – вместо обычных стропильных ног требуется установка накосных стропил, смонтированных из сращенных между собой досок. Доски сечением 50×150 мм соединяются по всей длине шпильками, установленными в шахматном порядке.

Крыши с ендовами в первую очередь используются при строительстве зданий в форме букв Г, П, Т, Н, где каждая прямая часть сооружения имеет двускатную крышу. Для проектирования крыши следует обратиться к профессионалам, так как необходимо правильно рассчитать нагрузки и определить толщину конструктивных элементов, шаг установки стропил и обрешетки.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

  1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
  2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
  3. От места крепления прогона к мауэрлату установите наклонную стропилину.
  4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

    Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

    Обрешетка делается в два раза чаще

    Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

    Под ондулин между двумя досками должен быть зазор в 15 см

    Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы из профнастила

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно — слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои обрешетки можно использовать сплошной ряд досок с сечением не меньше чем 32 на 100 мм и расстоянием не меньше чем 50-60 мм от центра ендовы. Планка ендовы должна войти под основное укрытие профнастила не меньше чем на 250 мм.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

  • Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
  • Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
  • Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
  • Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

Монтаж обрешётки

Начинать формирование ендовы крыши необходимо с устройства соответствующей обрешётки.

Обратите внимание! В местах схождения скатов необходимо выполнить сплошную обрешётку, то есть расстояние между её элементами не должно быть больше ширины самих элементов. Делается так потому, что именно на ендову будут приходиться максимальные механические нагрузки от воды и снега. К тому же нужно понимать, что такой подход позволит обеспечить максимально качественную гидроизоляцию этого участка кровли.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

  • На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
  • Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
  • По линии разжелобка необходимо уложить уплотнитель;
  • Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
  • Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

  • Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
  • Закрытая. Встречается на стыке двух крутых уклонов;
  • Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба

В особенности характерны такие ошибки:

  • Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
  • Фиксация желоба на стыке двух скатов гвоздями на профнастил;
  • Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
  • Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
  • Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
  • Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Ендовая кровля — монтаж и устройство

Самые красивые и оригинальные кровли – это сооружения со сложной формой, множеством примыканий и архитектурными дополнениями. Своими руками собрать их невозможно, нужен опыт и профессиональная команда. Но, несмотря на все сложности популярность таких крыш огромна.

В нашей статье мы рассмотрим одну из таких крыш. Речь пойдет об ендовой кровле – крыше с внутренними углами на примыкающих скатах.

Содержание.

  1. Что такое ендовая крыша?

  2. Конструкция кровли.

  3. Стропильная система ендовой кровли

  4. Тонкости монтажа.

Что такое ендовая крыша?

Ендова – это угол между стыками двух скатов. Данный угол является внутренним, поэтому такие кровли невозможно спутать с никакими другими. Внешне такие углы смотрятся красиво и обеспечивают свободный сток всех осадков с крыши. Ендовая кровля может быть Т-образной, Г-образной и крестообразной (все зависит от формы самого дома).

Проектированием и устройством ендовой кровли должен заниматься профессионал. Малейшая ошибка приведет к протечкам кровельного «пирога» и даже обрушению элементов стропильной системы. Специалисты оценят все возможные ветровые и осадочные нагрузки, тип сооружения, вес кровельного материала и только тогда подготовят план крыши.

Традиционно ендовые кровли покрывались металлическими листами. Сегодня чаще всего используется металлическая черепица.

Конструкция кровли

Устройство ендова кровли может быть различным. Все зависит от типа используемой ендовы. Различают нижнюю планку ендовы и верхнюю планку ендовы. Нижняя планка показана в случаях, когда на стыке двух скатов образуется отрицательный угол. Главное назначение данной планки предотвращать попадание влаги встык. Проводить монтаж необходимо еще до того как будет начата работа по укладке кровельного материала.

Верхняя планка несет больше декоративное значение. Она необходима для того чтобы ендова скат кровли стыковался с другим скатом аккуратно и ровно. Ее установка производится на этапе внешнего оформления уже полностью собранной крыши.

Важно: место, где будет закрепляться ендова, необходимо выбирать с особым вниманием. Риск повреждения нижней части материала очень велик. В качестве крепежных элементов лучше использовать кровельные саморезы с прорезиненными прокладками (исключают возможность протечки).

Стропильная система ендовой кровли

Система имеет расширенную конструкцию, благодаря этому считается в строительстве одной из самых качественных и надежных. В ее состав входят висячие и наслонные стропила, уложенные в различном порядке. При проектировании должно быть строго установлено, где будут расположены все примыкания, дополнительные и основные прогоны, а также переплетения. Именно последние элементы и формируют ендову.

Самый сложный момент – сборка стропильной системы в районе ендовы. Ендову образуют диагональные стропила на месте стыков двух скатов (одинакового уровня). Стропила опираются верхней частью на конек, а нижней на мауэрлат кровли. Устанавливаются данные стропильные ноги таким же образом, как и диагональные стропила на кровлях вальмового типа.

В зависимости от формы строения (а именно от размера пристроек) внутренние углы кровли могут иметь разные значения. Уменьшать или увеличивать данное значение можно изменив параметр прогонов. Стропильная система ендовой кровли может сооружаться распорным или без распорным методом.

Важно: если система собирается распорным методом, то рекомендуется для снятия излишнего напряжения дополнительно произвести крепеж горизонтальной схватки в самой нижней части конструкции.

Тонкости монтажа

Прежде чем приступить к сборке ендовой кровли, советуем внимательно ознакомиться с данными правилами:

  • ерметизирующая лента для стыка должна быть установлена правильно, иначе в отверстие будет попадать вода и мелкий мусор.

  • Монтаж ендова кровли осуществляется только с обрешеткой.

  • Ендовые планки устанавливаются на капельниках, монтаж начинается сверху вниз.

  • Нижняя планка должна быть ниже карнизной линии (лишняя часть обрезается).

  • Кровельный материал, который стыкуется с ендовой, обрезается исключительно по предварительно сделанной разметке.

  • Прежде, чем производить крепление материала саморезом необходимо отметить место для отверстия.

  • После крепежа кровельный материал должен максимально плотно прилегать к планке ендовы.

  • Верхняя планка ендовы устанавливается с нахлестом в 10 см.

Монтаж ендовой кровли – пошаговая инструкция.

  • Устанавливается обрешетка – фронтальная. Гидроизоляционный материал прокладывается по всей длине деревянных ног. Если скаты кровли плоские, то потребуется дополнительный гидроизоляционный слой.

Важно: специалисты рекомендуют использовать в качестве гидроизоляции ендовый ковер с битумной пропиткой. Крепят ковер гвоздями с шагом в 20 см. Для особо ветряных участков можно дополнительно материал проклеить.

  • Устанавливается нижняя часть ендовы – еще ее называют фальшендова. Представляет собой пластину, которая образует угол. Пластина крепится саморезами к обрешетке. Крепеж осуществляется с шагом 30 см.

  • Если ендова состоит из нескольких частей, то ее сборка начинается снизу – край верхней планки ложится нахлестом на край нижней планки. Величина нахлеста 20 см.

Важно: стыки обрабатываются герметикам!

Добавить комментарий

Установка стропил с ендовой.

Как выглядит стропильная система крыш с ендовой? Особенности крыши с ендовой

В современном частном строительстве крыша дома выполняет не только защитную функцию. Многоуровневая кровля с башенками и скатами украшает все здание, а ендова кровли, то есть примыкание двух скатов, становится объектом особого внимания при строительстве, ремонте и обслуживании дома. На сопряжение плоскостей приходится повышенная нагрузка в виде снежных масс и наледи. На этих участках усиливают гидроизоляцию для предотвращения протекания.

Ендова кровли: конструкция и материал

В частном строительстве часто используется ендова алюминиевая – это прочный и легкий материал. Также для покрытия этого участка применяется оцинкованная сталь – практичное решение, обеспечивающее длительный срок эксплуатации всей конструкции.

Конструкция подразумевает два слоя: ендова внешняя и ендова внутренняя. Нижний уровень устанавливает на стыках, образующих отрицательные углы.

Монтаж внешнего уровня осуществляется по завершении кровельных работ. Можно оставить этот участок открытым, а можно украсить его декоративной накладкой.

Особенности стропильной системы ендовой крыши

Стропильная система с ендовой отличается более сложной конструкцией по сравнению с классической двухскатной крышей. Два ската соединяются в этом участке под произвольным углом, а на участке их стыка монтируется стропильная нога. К этому элементу закрепляются стропила, служащие опорой для скатов.

Если линия ендовы не слишком длинная (менее 2 м), достаточно закрепить стропила гвоздями, а при внушительной длине примыкания этот участок усиливают металлические накладки.

Обрешетка на ендове кровли подлежит усилению, а ее устройство определяется выбором кровельного материала:

  1. Обрешетка под ендову для металлочерепицы требует монтаж дополнительных промежуточных планок, которые монтируются между основными. В результате расстояние между планками в два раза меньше стандартного, а длина дополнительных планок превышает ширину нижних основных планок.
  2. Для профлиста, керамической черепицы и шифера требуются дополнительные продольные планки, располагающиеся вдоль всего участка ендовы. Ширина таких планок должна превышать 100 мм, и прибиваются они вплотную по 2-3 с каждой стороны. Так создается достаточно сильная основа, готовая поддерживать тяжеловесный кровельный материал.
  3. Для ондулина требуются две доски шириной больше 100 мм. Их размещают с промежутком в 15 см от оси ендовы. В результате прямо по центру получается проем, куда укладывают ендовой желоб.
  4. Мягкая кровля требует сплошную обрешетку на всей кровле, в том числе и на ендове.

Монтаж ендовы

Монтаж этого участка зависит от материала, выбранного для покрытия кровли. Прежде чем определиться, как правильно сделать ендову на крыше, необходимо выбрать, чем она будет покрыта.

Металлочерепица

Устройство ендовы крыши из металлочерепицы предполагает не только установку дополнительных планок обрешетки, но и укладку доборного элемента – оцинкованного листа. Он окрашивается в основной тон кровли и продается кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся небольшие бортики. Это ендова нижняя, защищающая уязвимый участок от проникновения влаги. Монтируется эта планка снизу, ее край заводится за свес кровли и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» формируется бортик.

Между бортиком и сливным желобом не допускается промежуток, иначе дождевая вода будет проникать под кровлю.

Следующий лист нужно уложить поверх первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (допускается также применение битумной мастики). Дальше укладываются еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлочерепицы крепятся одним из двух способов:

  • саморезами;
  • кляймерами.

Для максимального обеспечения гидроизоляции ендовы рекомендуются кляймеры, поскольку при применении саморезов в кровле получаются отверстия. Даже если они защищены резиновыми прокладками, есть опасность проникновения влаги.

На закрепленную планку необходимо прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Поверх монтируется металлочерепица. Ее нужно срезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается завершенным, однако некоторых владельцев не устраивает внешний вид этого участка, поэтому они прикрывают его декоративной накладкой. Это ендова верхняя, которая не только защищает стык, но и украшает кровлю.

Профнастил и шифер

Под кровельное покрытие этих видов вдоль всего участка ендовы требуется укладка дополнительных досок обрешетки, на которые укладывается гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их двухсторонний скотч.

Допускается сочетание уплотнительной ленты и герметика, который необходимо уложить с двух сторон от перегиба кровли. Зазор, который получается после монтажа кровли, заполнятся герметиком для предотвращения попадания воды и снега.

Когда кровлю покрывает профнастил, доступно несколько методов, как установить ендову:

  1. Открытый вариант, когда планка не покрывается. Не доходя до сгиба 60 мм, материал кровельного покрытия отрезается. Чтобы спрятать планку и срезы, к обрешетке крепится декоративный желоб.
  2. Закрытый вариант, когда лист покрытия обрезается непосредственно на линии стыка. Поскольку листы совмещаются плотно друг к другу, зазор между ними не образуется и не требует дополнительных декоративных элементов.
  3. Переплетенный вариант, когда листы материала, заходящие каждый на другую сторону по очереди, перекрывают участок. Узлы ендовы из с переплетением выглядят привлекательно, но осуществляется затруднительно и доступен только в случае с мягким типом кровельного покрытия.

Ондулин

При применении этого кровельного покрытия обрешетка в участке ендовы кровли не сплошная, поскольку промежуток в 15 см имеется между двумя соседними планками (каждая по свою сторону от стыка). Именно сюда и укладываются разжелобки на кровле. Их монтаж осуществляется в несколько листов, которые укладываются поочередно, начинаясь снизу. Первый укладывается на одном уровне с краем кровли и прибивается к обрешетке. Второй лист перекрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листов. Материал обрезается с запасом в 5-6 см в два этапа: сначала приблизительно, потом точно. Уложенные листы закрепляют кровельными гвоздями с крупной шляпкой, имеющей цвет кровли.

Оформление слухового окна

Форма слухового окна может быть треугольной, вальмовой, арочной или иного вида. Оно предназначается для освещения подкровельного пространства и выхода на кровлю. Ендова на слуховом окне требует надежной защиты от влаги, поэтому следует усилить гидроизоляцию и герметизацию.

Этот участок требует особой защиты ендовы крыши: схема монтажа зависит от выбора кровельного материала и конфигурации слухового окна.

Часто предпочтение отдается ондулину, который укладывается следующим образом:

  1. Ширина обрешетки под этим материалом не меньше 30 см.
  2. Монтаж покрытия осуществляется до верхнего уровня слухового окна, доходя до ската.
  3. На участок стыка укладывается ондулин поверх кровли слухового окна.
  4. Вентилируемый заполнитель укладывается между кровлей и ендовой.
  5. К обрешетке слухового окна крепится нижняя часть покрытия ендовы.
  6. Количество ендов зависит от ширины слухового окна. Если она превышает 1 м, требуется монтаж двух и более ендов. Их укладка происходит с торцевым перекрытием в 15 см, а место нахлеста защищается монтажной лентой.
  7. Покрывающий фартук защищает нижнюю часть окна. Стык между фартуком и окном также покрывается монтажной лентой.

Необходимо качественно защитить ендовы со всех сторон от слухового окна, чтобы не допустить проникновения влаги.

При проектировании и строительстве частного дома необходимо знать, что такое ендовы на крыше и как они монтируются. Механизм укладки зависит от кровельного материала, но есть и общие черты, например, усиление обрешетки и гидроизоляции. Надежная ендова – это залог длительной эксплуатации кровли и всего здания.

Правила монтажа ендовы и анализ ошибок — видео

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.

Определение

По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.

Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую. Каждую составляющую надо исследовать по отдельности.

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.

Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.

Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Описание

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.

Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.

Длина самой решетки должна быть больше, чем ширина ендовы.

Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.

Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной , поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.

На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.

Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.

Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.

Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

Общая схема монтажа будет выглядеть следующим образом:

  • кровельный материал;
  • обрешетка;
  • учащенный тип обрешетки;
  • уплотняющая лента;
  • гидроизоляционный материал;
  • накладка ендовая;
  • уплотнитель с универсальными качествами;
  • ендова плоская;
  • ендовые бруски.

Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.

Для монтажа ендовы могут потребоваться:

  • устройства измерения;
  • карандаши;
  • обивочная лента;
  • маленький шпатель;
  • молоток;
  • резак;
  • строительная сушилка;
  • монтажный пистолет;
  • различные крепежи;
  • бруски;
  • гидроизоляционные ленты;
  • шуруповерты;
  • резак по металлическим основам;
  • нивелир.

Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.

Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.

При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.

  1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
  2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
  3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
  4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
  5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
  6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
  7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
  8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
  9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Завершение строительства ознаменовывается заключительным этапом по обустройству кровельного пространства.

Ендова устанавливается во внутренних углах крыши на стыке ее скатов.

От того, насколько грамотно произведены расчеты при проектировании, какому материалу отдано предпочтение и насколько профессионально произведен монтаж ендовы при , зависит ваш комфорт и долговечность конструкции.

Важнейшим элементом металлочерепичной кровли является обустройство ендовы — специализированного лотка-желоба во внутренних углах крыши на стыке ее скатов. Функционально ендова больше других конструктивных частей кровли подвержена большим нагрузкам, таким как сдерживание скопления снежных масс и отведение ливневых потоков. При неправильном монтаже и недостаточной герметизации ендовы в скором времени и дома начнет страдать от неприятных протечек вплоть до возможности обрушения крыши полностью.

К проектированию мест расположения и способу монтажа ендовы нужно подойти с особой ответственностью. И чем сложнее кровля, тем больше средств и времени придется потратить на ее правильное обустройство, и в обслуживании она будет сложнее. План проекта устройства ендовы должен предусматривать все особенности конструкции здания: веранду, примыкающую к дому террасу, мансардные и слуховые окна на кровле строения.

Необходимые материалы и инструменты

При попытках сэкономить на выборе материала для ендовы основным аргументом является то, что этот элемент кровли практически не виден и потому в особой эстетике и дорогих материалах не нуждается. Такой подход в корне неверен. Используя дешевые материалы, вы подвергаете не только самый важный элемент кровли риску коррозии, но ставите под угрозу всю конструкцию.

В силу того же обстоятельства, что ендова не видна, вы пропустите важный момент ее деформации, и последующий ремонт с полным демонтажем металлочерепицы и заменой элементов станет мероприятием, довольно ощутимым финансово.

Присутствие ендовы в месте скопления воды обуславливает необходимость выбора в качестве материала для нее более долговечных металлических листов, нежели для самой металлочерепицы, с плотность цинкового покрытия не менее 275 г/кв. м или же с прочным полиуретановым покрытием. Нужно помнить и о том, что планки ендовы желательно выбирать того же цвета, что и крыша.

Для монтажа ендовы нужно будет приобрести следующие материалы:

  • спе­ци­аль­ные скобки для кре­пления же­ло­бка;
  • по­ро­ло­но­вую са­мо­кле­ю­щу­ю­ся полосу для за­щиты от от снега, воды и пыли;
  • ка­че­ствен­ный мон­та­ж ендовы подразумевает применение по­ло­вин­ча­той че­ре­пи­цы;
  • лента для стыков ендовы;

Для качественного и аккуратного обустройства кровельной ендовы следует иметь под рукой все необходимые инструменты:

Для резки металлочерепицы и ендовых планок:

  1. Электропила с твердосплавными зубьями для резки металла большой толщины.
  2. Специальная насадка для дрели с функцией просечных ножниц для резки металла до1 мм.
  3. Ограниченные объемы можно обрезать с помощью просечных и рычажных ручных ножниц.

Для монтажа крепежных деталей:

  1. Электродрель или шуруповерт для вкручивания саморезов.
  2. Плоскогиб для монтажа крепежных контрукций желобов системы ендовы с толщиной металлической планки до 0,8 мм.
  3. Клепочник для гофрированных складок торцов водосточных конструкций.
  4. Пистолет для нанесения герметика для эффективной изоляции стыков.
  5. Степлер для крепления гидроизоляционного материала к обрешетке.

Проектирование ендовы

Изображение плана крыши состоит из квадратных и прямоугольных участков, обозначающих помещения здания, главных и второстепенных прогонов, а также линий, обозначающих места соединения основной кровли с углами пристроек. Все эти линии соединения являются местами дальнейшей установки ендовых конструкций.

На стыках скатов монтируются диагональные стропила. Учитывая уровень высоты крыш, концы стропил устанавливают на главном прогоне и мауэрлате — крайней нижней опоре для стропил. Размер углов скатов находится в зависимости от размера помещения.

Варьируя длину прогонов, можно добиться желаемой геометрической формы кровли: полувальмовой, вальмовой, шатровой. Но сложная многоскатная крыша потребует и более сложного монтажа ендовы с установкой дополнительных брусьев для крепления. Делая под разным углом наклон примыкания ендовы, также можно создать кровлю различных форм и размеров.

Конструкция ендовы лежит ниже кровельного покрытия крыши с вентиляционными зазорами для отвода пара. Стропила под ендову укрепляются настеленными на них сплошным массивом досками. Выше располагается супер­диф­фу­зи­он­ная мем­бра­на, под ней зазор оставлять не нужно.

Конструктивные детали ендовы

Ендова состоит из двух частей: верхней и нижней планок.

Нижняя часть, называемая фальшендовой, используется в виде ши­ро­кой пла­сти­ны, согнутой под углом, соответствующим углу со­еди­не­ния скатов крыши. Она устанавливается на стыках отрицательных углов и служит защитой подкровельного пространства от влаги, протекающей сквозь соединения скатов. Установка проводится до монтажа металлочерепицы. Для крепления нижней ендовы используются кровельные саморезы в грамотно выбранных для этого местах. Кроме того, во избежание протечки под ендову настилается специальный ендовый ковер — подкладочный слой.

Планка верхней ендовы служит для прикрытия функциональных частей конструкции в эстетических целях. Устанавливают ее в завершение монтажа кровельного материала. Часто для этих целей используют декоративные накладки, которые необходимо монтировать снизу вверх с минимальным нахлестом в 10 см без установки уплотнителя.

Важным этапом является монтаж стропильной системы для установки ендов, так как на нее ложится основная нагрузка кровельных плоскостей. Особое внимание нужно обратить на гидроизоляцию. Залогом долговечной непротекающей конструкции здесь будет грамотно составленный чертеж и точное следование ему при установке.

Устройство ендовы на стыке главного ската и плоской крыши веранды или мезонина при монтаже кровли требует особого внимания. После установки стропил монтируется металлочерепица с выводом на внутренние углы с использованием двух подкладочных слоев, накладываемых друг на друга.

Монтаж основы под ендову

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

Монтаж основы под ендову:

  1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
  2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
  3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
  4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
  5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
  6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
  7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Этапы монтажа элементов ендовы

Монтаж ендовы производится от конька крыши до карниза и состоит из нескольких основных этапов:

  • монтаж дополнительной доски в ендове крыши;
  • установка планок снизу вверх с нахлестом в 20-30 см;
  • нижняя планка обрезается под карнизом и отделывается отбортовкой;
  • монтаж уплотнителя под коньком и отбортовками ендов;
  • после монтажа металлочерепицы процесс завершается установкой ендовы верх­ней с шагом крепления 3-5 см в верх волны;
  • узлы ендов изо­ли­руются гер­ме­ти­зи­ру­ю­щей лентой.

Для предотвращения протечек при креплении листов черепицы с ендовой в кровле необходимо соблюдать единое расстояние в 25 см от оси, а зазор между ними должен быть не менее 6-10 см с обеих сторон.

Основные правила крепления и соединения желобов ендовы.

При необходимости увеличения длины ендовы делается нахлест 20-30 см. Места соединения двух ендов фиксируют саморезами и герметиком. Основной скат монтируется листами над ендовым желобом таким образом, чтобы она расположилась между рядами при нахлесте около 20 см.

В месте примыкания скатов на сплошной обрешетке производится монтаж нижней ендовы с прокладыванием между планкой нижнего элемента и металлочерепицей самоклеящегося пористого уплотнителя.

Пластина фаль­ш-ен­до­вы кре­пит­ся к об­ре­шет­ке саморезами через каждые 30 см. Нужно, чтобы нижний край ендовы находился над кар­низ­ной доской. Если фальш-ендова имеет несколь­ко эле­мен­тов, то их мон­ти­руют снизу вверх, заделывая стыки гер­ме­ти­ком.

Места для установки кровельных саморезов необходимо выбирать крайне осторожно, стараясь не повредить среднюю часть фальш-ендовы.

Установив нижнюю элемент и слой гидроизоляции, приступают к монтажу верхней планки ендовы. Кроме функциональной защиты крыши путем отвода дождевых потоков с кровельных скатов верхняя часть выполняет декорирующую функцию. Поэтому материал для верхней планки выбирается того же цвета, что и металлочерепица.

Кровельный материал укладывается на две стороны от внутреннего угла на 10 см. В заключение монтируется верхняя ендова или заменяющая ее декоративная накладка. При этом нужно соблюдать те же правила, что и при установке нижней части ендовы: монтаж снизу вверх с нахлестом от 10 см.

Способы монтажа ендовы

Монтаж ендовы производится различными способами:

  • от­кры­тый;
  • за­кры­тый;
  • со­чле­нен­ный или переплетенный.

Вне зависимости от способа монтажа, ендова устанавливается в отрицательных углах стыков и скатов. Для этого по обе стороны от стыка производят укладку сплошной обрешетки и устройство гидроизоляции по деревянному желобу. Поверх крепят с помощью саморезов нижнюю часть ендовы.

При этом нужно учитывать следующие особенности:

  • при горизонтальных стыках элементов ендовы величина нахлеста выдерживается более 100 мм;
  • при плоскоугольных скатах необходимо устройство дополнительной гидроизоляции;
  • при металлочерепичной кровле в качестве уплотнителя рекомендуется использовать саморасширающийся уплотнитель.

Метод сочлененного укладывания используют для крыши с равными уклонами скатов. Для уплотнения при таком способе монтажа используют ширину ендового ковра около 90 см. Сверху накладывается гидроизоляционная мембрана, укрепляемая на стружечных или влагоустойчивых фанерных листах гвоздями. В случае переплетения гребневых стыков сначала монтируется кровельная плитка. Переплетенная или сочлененная ендова полностью закрывается кровельным материалом. при таком методе укладки ряды плитки переплетаются между собой и укладываются через ендову. Места соединения укрепляются битумной мастикой.

После установки гидроизоляционной системы, характерной для скатных крыш, полностью укладывается первый ряд кровельного материала до нижнего конца ендовы. Затем монтируется непосредственно сама открытая ендовая планка.

Устройство крутых кровель с соединенными встык соприкасающимися скатами подразумевает использование способа монтажа закрытой ендовы.

Прилегающий скат крыши нужно обозначить меловой линией, отойдя от межгребневого стыка на 5 см. Эта линия послужит границей для укладки плитки и забивания гвоздей при фиксации .

Перед укладкой кровельной плитки под ендову подкладывается гофрированный гидроизоляционный материал шириной в 90 см. Далее ряды плитки укладываются вдоль скатов и, продолжаясь через планку ендовы, на 30 см накладывается на прилегающий скат. Верхний угол кровельных панелей срезается по диагонали для улучшения отвода воды.

Основные правила устройства ендовы

  • для любого типа кровли подойдут трубчатые и решетчатые модели снегоудержателей;
  • строгий контроль отсутствия механических деформаций и надрывов герметизирующей ленты для стыков. В ней необходимо предусматривать небольшие зазоры для мелкого мусора и воды;
  • должен выполняться на обрешетку;
  • монтаж начинающейся на карнизе ендовы на капельники;
  • верхняя накладывается внахлест с расстоянием 10 см;
  • крепление саморезами не менее 25 см от осевого центра ендовы;
  • выравнивание и прилаживание производится резиновой киянкой;
  • монтаж планок ендов на кровле идет снизу вверх внахлест. Самая нижняя часть обрезается ниже карниза.

Устройство слухового окна

При наличии слуховых окон и других элементов на кровле монтаж имеет некоторые особенности:

  1. Начинается ендова и заканчивается на скатах.
  2. Лист металлочерепицы обрезается выше выхода ендовых планок на соединение скатов на 20 см, на него вдоль стен слухового окна наклеивается уплотнитель.
  3. Карниз слухового окна защищается планкой.
  4. Устройство ендовы, края которой обрезаются по карнизу и по краю ската. Последний должен плотно прилегать к листам кровельного материала, для чего его формируют вручную с применением усилия.
  5. При удлинении используется саморезы с герметиком, необходимо примыкание элементов ендовы с нахлестом не менее 25 см.
  6. Отбортовки ендовы укрепляются уплотнителем.

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: устройство, монтаж своими руками, фото, видео


Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если :

  • прочность конструкции полностью исчерпана и она разрушается;
  • прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны :

  • собственного веса;
  • ветрового давления;
  • веса снега;
  • веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать :

  • СНиПом кровельной конструкции;
  • таблицей расчета сечения стропильной ноги;
  • таблицей сечения стропильной затяжки;
  • климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы :

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется :

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся :

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т. д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы :

Укладка мауэрлата . Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил . Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.


Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т. е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы :

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Стропильная система крыши своими руками, устройство с ендовой, видео


Устройство и конструкция стропильной системы крыши. Очередность проведения монтажа стропильной системы и особенности устройства крыши с ендовой вместе с видео.

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

  • Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
  • Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

  • Сочлененная и закрытая. Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
  • Открытая. Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

  • Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
  • Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
  • Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
  • Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

  1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
  2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
  3. От места крепления прогона к мауэрлату установите наклонную стропилину.
  4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Крыша с ендовой и стропильная система: как установить


Конструкция и разновидности стропильной системы для крыши с ендовой. Особенности укладки обрешетки и описание устройства каркаса.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров , выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды , образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

  • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
  • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

  • Открытая .Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
  • Закрытая . Стык плотный и прямой.
  • Переплетенная . Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

  • Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли , поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
  • Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов , полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты .

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали , позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

  • Встык . При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
  • Внахлест . Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей . Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия , что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции . Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка . Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Производится монтаж нижней планки . Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
  • Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
  • Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Ендова — что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил


В этой статье вы узнаете, что такое ендова, а так же виды ендовы: верхняя и нижняя, внутренняя и внешняя. Схема устройства ендовых планок на крыше, рассмотрим соединение двух ендов на скате, конструкцию обрешетки и стропил. Поговорим о том, как правильно произвести установку ендовой крыши + фото.

Крыша – это один из самых главных функциональных элементов любого дома или здания, поэтому к вопросу кровли нужно подходить с особой тщательностью и предельной внимательностью. Кровля считается одним из самых сложных конструктивных элементов, для ее установки требуется хороший расчет знающего специалиста и высококачественные материалы. Ведущие архитекторы и дизайнеры нашей страны утверждают, что одной из самых надежных и современных видов крыш считается стропильная система крыш с ендовой.

Стропильная система крыш с ендовой на сегодняшний день считается самой надежной.

Стропильная система крыш с ендовой не только решает все функциональные проблемы, но и придает фасаду дома особый и неповторимый дизайнерский облик. Несмотря на то что ендову практически не видно, она своим неровным видом, буграми или заметной ржавчиной может испортить верхний вид фасада, но также с помощью ендовы можно подчеркнуть какие-либо элементы дизайнерской крыши.

Ендовой называется то место, где сходятся два ската крыши, в результате образуется внутренний угол. Ендова крыши необходима для схождения осадков и равномерного их стекания. Обязательное ее применение требуется в зданиях, которые построены буквой Т или Г или в местах, где ярко выражены скаты крыш. Обычно ендовы производят из металлических листов. Специалисты рекомендуют оцинкованную сталь для ендовы, с ее помощью можно продлить срок эксплуатации кровли.

В конструкции угла есть две планки, которые имеют важные функциональные решения:

  1. Нижняя ендова – ставится на стыках и образует отрицательные углы, она служит для ограды и защиты от проникновения осадков внутрь.
  2. Верхняя ендова – осуществляет художественно-эстетическую функцию.

Основные виды ендовы

Существует три основных вида ендовы: открытый, закрытый и переплетенный. Они отличаются между собой соединением панелей кровельных скатов.

  1. Конструкция открытой ендовы заключается в том, что все панели кровельных скатов совмещаются встык, применяются они для ликвидации осадков. Для монтажа открытой ендовы необходимо уложить полоску гофрированной рулонной кровли, ширина ее должна быть не менее 46 см. Ендовый ковер крепко придерживаем и с помощью гвоздей прибиваем с интервалом в 2,5 см. С двух сторон полосы наносятся цементом марки 400, толщина цемента должна быть около 1,5 мм. Затем полоса рулонной кровли стелется поверх предыдущей, далее крепится цементом.
  2. В случае крутых склонов крыши используются закрытые ендовы, они служат для равномерного стока осадков. Во втором случае так же, как и в первом, выкладываем гофрированную ленту шириной в 90 см. Плитка устанавливается вдоль ската.
  3. Суть переплетенной ендовы заключается в том, что все панели кровельных наклонов сцепляются между собой. Переплетенная ендова покрывается кровельным материалом. Некоторые линии плиток переплетаются друг с другом и устанавливаются через ендову.

Преимущества ендовы

  1. Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
  2. Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
  3. Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
  4. Ендовые крыши долговечны.
  5. Данные конструкции придают некую эстетичность.

Особенности монтажа

Для того чтобы смонтировать крышу с ендовой, понадобится наличие следующих материалов:

  • скобки, для того чтобы закрепить желобок;
  • гидроизоляционная самоклеящаяся полоса с поролоновой подложкой для защиты от влаги, грязи и осадков;
  • половинчатая черепица;
  • специальная лента для стыков.

При укладке крыши с ендовой используется специальная лента для стыков.

Для установки ендовы надлежит поставить обрешетки. Обрешетка должна быть фронтальной с двух сторон кровельных плоскостей. Во всю длину деревянного желоба нужно постелить гидроизоляционный материал, это нужно для предохранения проникновения влаги. Во многих случаях, когда скат плоский, укладывают вспомогательный гидроизоляционный слой, если пренебречь дополнительной гидроизоляцией, то узел преждевременно может выйти из строя, а это дополнительные траты, так как нужно снова делать ремонт узла и самой кровли.

Отличным гидроизоляционным материалом может служить ендовый ковер, он полностью пропитан качественным битумом. Верхняя часть такого материала сделана из базальтовой посыпки, а нижняя – песчаная. Чаще всего ендовый ковер приколачивают гвоздями через каждые 20 см. Но можно еще и приклеить наклейками. Данный гидроизоляционный материал обладает высокими качествами и прослужит вам долгие годы. После гидроизоляционного слоя монтируется нижняя часть ендовы, ее называют фальшендова.

Фальшендова представляет собой просторную пластину, которая опущена под углом (углы формируются при соединении скатов). Посредством саморезов пластина крепится к обрешетке через каждые 30 см. Ендова, состоящая из нескольких компонентов, складывается снизу, следовательно, край верхней части планки должен прикрывать край нижней на 15-20 см. Желательно стыки обработать герметиком – это, в свою очередь, повысит гидроизоляцию. Для верной установки необходимо кровельный материал уложить выше оси внутреннего угла с двух сторон на 8 -10 см. Верхняя часть монтируется так же, как и нижняя, ее необходимо уложить с нахлестом в 10 – 12 см. Крыша с ендовой должна быть тщательно спроектирована, чтобы избежать протечки во время осадков или даже полного ее обрушения.

Стропильная система крыш с ендовой

Стропильная система крыши считается одной из самых качественных и добротных благодаря своей расширенной конструкции, которая сочетает в себе различный порядок стропил, таких как висячие и наслоенные. На стадии планировки выполняется четкий план, где указаны все примыкания, в том числе и веранда, терраса, слуховые и мансардные окна. Ендовые крыши разветвляются на Т-образные, Г-образные и крестообразные крыши. Считается, что чем затруднительней в исполнении крыша, тем значительно больше времени и средств необходимо для ее устройства. На плане должны быть видны основные и дополнительные прогоны, тут же проявятся и переплетения, формирующие ендову, именно здесь и устанавливаются диагональные стропила.

Самым сложным моментом при сборке каркаса стропильной системы крыши является ендова. Обычно ендова образуется стропильной рамой, которая лежит на обрешетке, она базируется на верхней части стыков коньковых брусьев и прогоне. Для того чтобы избежать повреждений нижней ендовы, в процессе монтажа нужно хорошо выбирать места для креплений. В качестве креплений хорошо подойдут кровельные саморезы.

Во избежание протечек на монтажных стыках можно использовать специальные подкладочные слои.

При монтаже ендов должно соблюдаться несколько очень важных правил:

  1. Для начала нужно убедиться в том, что правильно установлена герметизирующая лента для стыка. Это необходимо для того, чтобы избежать попадания туда разного рода мусора и воды.
  2. Нужно дополнить монтаж ендовы обрешеткой.
  3. Устройство ендовых планок базируется на капельниках, а сама ендова начинается с карниза.
  4. Нужно приготовить достаточное количество планок для ендовы. Монтаж планок производится снизу вверх с нахлестом.
  5. Для того чтобы нижняя планка была ниже карнизной линии, необходимо ее обрезать.
  6. Монтаж планок во время установки ендовы нужно производить вдоль отбортовок.
  7. Кровельный материал, который граничит с ендовой, обрезается только по разметке.
  8. Нужно заранее отметить места, где будут находиться крепления, чтобы не испортить материал.
  9. Заданная конструкция крепится саморезами.
  10. После крепления саморезами кровельная поверхность должна вплотную примыкать к ендовой планке.
  11. Ни в коем случае нельзя крепить саморезы на отрезке меньше, чем 25 см от ендовой оси.
  12. Для того чтобы выровнять зарезки, в процессе укладки используется резиновая киянка.
  13. Монтаж верхней части ендовы производится с нахлестом в 10 см.

Конструкция каркаса стропильной системы крыши заканчивается монтажом стропил, далее происходит монтаж кровли. Только после всех этих разработок можно перейти к монтажу дверей, окон и т. д.

Некоторые особенности стропильной системы крыши с ендовой

  1. Стропильная система ендовой крыши может быть любой, но необходимо принять к сведению наклон листов кровли.
  2. Для качественной установки крыши нужно четко знать и наглядно видеть, какая конструкция кровли будет необходима для данного здания.
  3. Нужно тщательно подходить к выбору строительного материала. Для крыш необходим качественный материал, который способен выдерживать удары града, вибрацию снега и дождя, он должен быть долговечным и обладать антикоррозийными свойствами.
  4. Работа должна проходить от конька. Таким образом, можно отмерить необходимое вам расстояние и поддержать кровлю.
  5. После окончания работы нужно укрепить отсоединенные участки конька.
  6. Для правильного расчета нагрузки нужно обратиться к специалистам, которые не только помогут правильно рассчитать, но и подскажут, с чего начать монтаж ендовы.
  7. Стропильная система крыши должна быть установлена по правилам СНИПов и сделана из качественных материалов. Стропильная система крыши – это одна из самых главных конструкций любого здания. Для установки стропильной системы с ендовой нужны хорошие эксперты, без особых строительных навыков самому правильно установить ендову практически невозможно.
  8. После того как смонтирована стропильная система крыши с ендовой, обязательно нужно установить снегодержатель. Снегодержатель необходимо поставить правильно, в противном случае от него не будет пользы. Крепить следует его саморезами. Желательно цвет подбирать в зависимости от выбранного вами материала для крыши.

На сегодняшний день практически ни один дом не строится без крыши с ендовой, особенно в северной части земного полушария. Это обусловливается многочисленными осадками. Ведь чтобы защитить свое жилище от протечек и проникновения сквозняка, обязательно должна быть сделана качественная ендова.

Стропильная система крыши. Виды, узлы и особенности монтажа

Основные элементы стропильной системы

    Названия, принятые в обиходе строителей, имеют специфичную терминологию. А вы знаете что как называется?

  1. Хребты
  2. Примыкания стропильных ног
  3. Проемы в кровле
  4. Ендовы
  5. Коньковый прогон (конек)
  6. Изменение угла наклона крыши
  7. Перпендикулярные примыкания к стропилам
  8. Горизонтальная связка стропил по центру
  9. Горизонтальная связка стропил по низу
  10. Примыкание стропил к стене
  11. Фронтон в плоскости стены
  12. Фронтонный свес
  13. Подрез стропил для подшива карнизов
  14. Карнизный свес
  15. Карниз в плоскости стены
  16. Блок-балки между стропилами
  17. Примыкание стропильной ноги к стене

В этой статье мы будем разбирать каждый из этих терминов, говорить о роли элементов в структурной целостности, а также поговорим о типовых узлах и альтернативных решениях. Будет много полезной информации. А для начнем мы с базовых понятий.

Определение и виды стропильных систем

Стропильная система крыша — это деревянная каркасная конструкция,  которая воспринимает ветровые и снеговые атмосферные нагрузки. Конфигурация крыши наиболее широко варьируется по всей стране. Это связано с тем, что крыша играет самую активную роль из всех частей здания в защите от непогоды, а в России колебания погоды являются экстремальными. Одни крыши защищают в первую очередь от солнечного жара, другие должны укрывать жителей под тоннами снега.

Выбор уклона крыши

Одна из наиболее очевидных вариаций формы крыши связана с наклоном (или уклоном) крыши. Основными факторами, влияющими на уклон крыши, являются стилистические соображения, тип используемого кровельного материала и желаемое пространство под крышей. Климат также оказывает сильное влияние на уклон крыши.

В районах со значительным количеством осадков крыши делают с большим уклоном, чтобы “сливать” дождь, в то время как теплый, засушливый климат, как правило, благоприятствует более плоским крышам. Наклон или уклон крыши измеряется как отношение подъема к проекции длины (например, ½ или ¼), либо имеет измерение в градусах. К примеру, говорят, что угол наклона данной крыши — 30 град.

Форма крыши

Формы крыш, как правило, имеют региональный характер, который  отражает не только климатические изменения, но и исторические влияния. Все формы крыши являются производными от четырех основных форм крыши, показанных ниже: плоская крыша,  односкатная крыша, двускатная крыша и шатровая крыша.

Рисунок: базовые формы

Практически любая форма может быть выполнена путем объединения  четырех основных форм. Некоторые из этих сложных форм  настолько распространены, что имеют свои собственные названия. Например, двускатная (фронтонная) форма и четырехскатная могут сочетаться, образуя голландский фронтон. Два различных уклона двускатной крыши могут объединяться,  образуя вальмовую крышу. К двускатной крыше можно пристроить мансарду и так далее. Четыре общие комбинации показаны ниже.

Рисунок: сложные (совмещенные) формы

Типы стропильной системы крыши

Крыши строятся либо из отдельных элементов — стропил (балочные каркасные  крыши), либо из ферм заводского изготовления. Классические системы обычно изготавливаются из бруса или доски, но могут также использоваться композитные  материалы, такие как двутавровые деревянные балки.  Балочные стропильные системы возникли еще до развития  каркасного строительства в 19 веке.  Предшественников современной каркасной стропильной системе можно увидеть на древних крышах по всему миру.   Современная деревянная поэлементная стропильная система остается популярной, потому что это самая удобная с точки зрения монтажа система крыши, а материалы наименее дороги.  Фермы изготавливаются из нескольких небольших элементов  (обычно 2х4 м), соединенных на заводе или в цехе для создания одного длинного конструктивного узла. Только в очень простых зданиях (например, ангарах или производствах) экономия труда при сборке ферменной системы конкурирует с  классической стропильной системы из отдельных элементов.

Балочная стропильная система

Одно из преимуществ стропил из балок заключается в  том, что пространство внутри конструкции крыши может стать жилым пространством или неэксплуатируемым техническим помещением. Полуэтажные (мансардные) жилые помещения на верхних этажах и настоящие складские чердаки — примеры разнообразия использования. Второе преимущество заключается в том, что сложные крыши значительно экономичней сделать из отдельных элементов, нежели чем из ферм.

Рисунок: балочная стропильная система

Фермы

Фермы позволяют перекрывать значительно большие пролеты, чем  стропильные системы из обычной доски, оставляя большие открытые пространства под ними  или позволяя перемещать перегородки без учета конструкции крыши выше. Фермы быстро поднимаются вверх при помощи спецтехники, что обычно приводит к экономии временных затрат при монтаже крыши в здания простой формы. Большим недостатком  ферм является то, что ферменную крышу практически невозможно реконструировать, так как фермы никогда не следует резать или иным способом нарушать целостность  готовых элементов.

Рисунок: ферменная конструкция крыши

В дополнение к выбору высоты, формы и  структуры, рассмотренным выше, многие другие решения вносят свой вклад во внешний вид и форму крыши. К ним относятся выбор обшивки, подстилающего слоя и кровельного материала; форма карнизных и фронтонных выносов; желоба и водосточные трубы; изоляция и вентиляция кровли. Все эти вопросы обсуждаются в данной статье.

Размеры сечения стропил

Размеры стропил обычно составляют 45х145, 45х195 мм, а  расстояние между ними обычно составляет от 60 см до 100 см. Распространенный шаг 60 см связан с шириной утеплителя. Размер стропил зависит в первую очередь  от пролета, шага, нагрузки на крышу, а иногда и от  требуемой толщины изоляции.  Ниже приведена таблица с соотношением размера стропильных ног и пролетов.

Длина стропильного элемента, м
Шаг стропил, мм3,03,54,04,55,05,56,0
60045х14545х14545х14545х14545х17545х19545х195
80045х14545х17545х19545х19575х19575х19575х195

Стропильная система односкатной крыши

Стропильная балочная система может поддерживаться стенами  здания, конструктивной коньковой балкой или прогонами.  Односкатная крыша—самая простая наклонная крыша— имеет стропила, которые простираются от одной стены до другой. Эти стропила должны быть достаточно прочными, чтобы выдержать вес самих балок и последующих конструктивных слоев, а также вес снеговой нагрузки. Стропила также должны быть достаточно высокими, чтобы между ними можно было установить достаточно толстый слой изоляции. Общая нагрузка на крышу переносится на концы стропил, где она опирается на стены. В простом примере на картинке: каждая стена несет часть постоянной и переменной нагрузки на крышу.

Чертеж: стропильная система односкатной кровли

Двускатная кровля: висячие стропила

Висячая крыша (треугольное сечение, безконьковое)—стропила устанавливаются по парам без опирания на конек. Каждая стропила охватывает только половину  расстояния между двумя стенами (двускатная крыша,  показанная на чертеже, является самым простым вариантом).  Горизонтальные стяжки—потолочные балки или чердачные—  образуют треугольник со стропилами. Потолочные балки обычно расположены на верхней обвязке стен или мауэрлате, но также могут  быть расположены выше, образуя частично сводчатый потолок или полумансарду.  Соединения стропил в верхней точке обычно реализуется при помощи перфоленты или специализированного крепежа. Также часто узел усиливается дополнительными хомутами. Висячие стропила — достаточно слабая с точки зрения восприятия нагрузки схема. Поэтому используется при маленьких пролетах. Утепление осуществляется по горизонтальным стяжкам

Чертеж: висячая стропильная система

Двускатная кровля с опорой на конек

Горизонтальных связей,  необходимых для двускатной крыши, можно избежать, если стропила прикреплены на коньке к несущей коньковой балке (или стене), что эффективно превращает двускатную крышу в две односкатные крыши, как показано на рисунке ниже.

Чертеж: двускатная кровля с коньком

Стропильная система с прогонами

Прогоны — это горизонтальные элементы, которые поддерживают  несколько стропил, обычно в середине пролета. Прогоны используются для поддержки большепролетных конструкций или, когда нет возможности применять стропила большого сечения. Смысл прогонов в уменьшении пролета стропил и ,как следствие, увеличении несущей способности всей системы. Сами  прогоны должны опираться на столбы или на несущие стены как показано на рисунке ниже.

Чертеж: стропильная система с прогонами

Потолочные балки

Потолочные балки очень похожи на балки пола. На самом деле балки  второго этажа двухэтажного здания служат  потолочными балками для нижнего этажа. Потолочные балки отличаются  от балок пола только тогда, когда над балками нет пола  (кроме мансардного этажа).  Потолочные балки имеют такие же размеры, как и балки пола. Пролет  балок зависит от расстояния между ними и от того, будет ли чердак над балками использоваться для хранения.

Чертеж: узел опирания потолочных балок

Потолочные балки могут функционировать как стяжки, чтобы противостоять горизонтальным усилиям, возникающим на опоре стропил. Для этого важно надежно  прикрепить балки к стропилам и к стенам дома.

Важно знать

По нижней плоскости потолочных балок часто устраивают дополнительную обрешетку для того чтобы избежать растрескивания чистовой отделки потолков из-за возможных перемещений и деформаций потолочных балок в процессе эксплуатации.

В месте опирания стропил на стены или несущие балки делается специализированный вырез в стропильной ноге. В американской практике называется “bird’s mouth” — птичий клюв. У нас просто стропила “запиливаются”.

Узел: устройство запила в стропильной ноге

ЭКСПЕРТНОЕ МНЕНИЕ

Хорошо, если ширина “запила” равна ширине площадки опирания и (или не обшитой стенки, если обшивка будет сделана позже). Минимальная ширина опирания “запила” на стену — 100 мм.

Узел: устройство блок-балок за опорой

Узел: устройство блок-балок на опоре

Узел примыкания скатов кровли с разными углами наклона

Везде, где угол наклона крыши меняется от пологого  к крутому (как в вальмовой крыше) или от крутого к пологому (как в мансардной крыше), оба конца стропил должны иметь опору. Если изменение уклона происходит над стеной, то сама стена будет обеспечивать опору.  Если изменение  уклона не происходит над стеной, то опора должна быть обеспечена прогонами или балкой  (хребтом).

Узел примыкания скатов на ендове с опорой

Узел примыкания скатов на ендове без опоры

Узел примыкания скатов на хребте на опоре

Узлы устройства мансардных окон, дымоходов, люков

Обрамление элементов, выступающих через  крышу здания—световые люки, дымоходы и слуховые окна—  начинается с прямоугольного отверстия в стропильной системе.  Для проемов в одной плоскости крыши, обрамленных полностью  общими стропилами, обрамление делается относительно легко.  Отверстие шириной в три стропила или меньше может быть сделано  путем прерывания стропил и удвоения  боковых стропил, как показано ниже. Очевидно, что это более  эффективно, если ширина и расположение проема соответствуют расстоянию между  стропилами. При устройстве больших проемов стропила должны быть проверены расчетами на несущую способность. Отверстия, которые пересекают коньки, хребты и ендовы или изломы при изменении высоты, должны иметь дополнительные точки опирания и должны быть отдельно рассчитаны по нагрузкам.

Чертеж: обрамление мансардного окна

Обрамление отверстий в большинстве случаев  либо отвесны, либо перпендикулярны стропилам, как показано  на рисунке ниже. Материал обрамления ответных отверстий должен иметь сечение выше, чем стропила.

Узел: обрамления проема в кровле

Устройство слухового окна в крыше

Мансардные окна часто имеют ширину более трех стропил , поэтому их конструкция должна быть рассчитана по прогибам по 2-му предельному состоянию проектировщиком. Отверстие в крыше должно быть сконструировано таким образом, чтобы выдерживать все нагрузки, налагаемые весом самого слухового окна и снеговой нагрузкой.  Мансардные стены и крыша имеют ту же конструктивную схему, как стены и крыша главного здания.

Если стены мансарды не простираются ниже  уровня плоскости кровли, то стропильная система на краю проема  должна поддерживать мансарду.  Если слуховое окно имеет боковые стенки, которые простираются до пола,  пол может быть использован для поддержки слухового окна, а  стропила со стороны отверстия могут быть одинарными.

Ендовы в стропильной системе крыши

Внутренний угол двух пересекающихся плоскостей крыши называется ендовой. В большинстве случаев ендовы — это сдвоенные стропильные ноги, которые опираются на стены и на коньковые балки. Эти ендовы воспринимают большие нагрузки и должны быть отдельно спроектированы. Соединительные стропила поддерживают область между стропилами ендовы и коньковой балкой.

Как показано на рисунках, стропила ендовы могут поддерживаться  сверху коньковой балкой или брусом обрамления. Система поддержки коньковой балкой более практична, когда коньки пересекающихся  крыш находятся близко друг к другу; однако система поддержки брусом обрамления лучше, когда нижний конёк пересекает основную крышу вблизи или ниже центра стропильного пролета.  Там, где не требуется пространство между пересекающимися крышами, можно построить более простую “имитацию кукушки”. Эта кукушка сделана без стропил ендовы. Одна крыша сначала строится полностью из обычных стропил без какого-либо специального обрамления. Затем две направляющие устанавливаются над стропилами или над обшивкой первой крыши, а доборные стропила крепятся к направляющим.

Чертеж: крепление через ендовую балку

Чертеж: крепление через обрамление

Чертеж: фальш-кукушка

Устройство хребтов крыши

Хребет — это внешний угол, где сходятся две плоскости  крыши. Он состоит из хребтовых стропил в качестве основных несущих элементов на пересечении и доборных стропил от хребта до карниза. Хребты опирается на своем нижнем конце на стену на уровне обвязки (или на столб), а на своем верхнем конце на конек (или на стену).  Большинство вариантов стропильной системы подразумевают, чтобы хребты выступали ниже нижнего края основных стропил. Часто хребтовые балки делают бОльшего сечения, чем основные стропила. Это связано с тем, что хребты воспринимают всю нагрузку от стропил.

Чертеж: устройство хребтовых балок

Узел примыкания стропил к хребту

Увеличенная высота сечения хребтов не представляет никакой проблемы в чердачном помещении, но если внутренняя поверхность крыши должна быть превращена в финишный потолок, то хребты должны быть в один уровень с основными стропилами, чтобы позволить плоскостям финишного потолка встретиться. В случае, если невозможно выровнять сечения основных стропила и хребтовой балки, то пускают по нижней плоскости стропил дополнительную обрешетку.

Альтернативные варианты: стропила из деревянных двутавровых балок

Схема: кровля из деревянных двутавровых балок

Прочность, точность изготовления и большая  длина, которые делают деревянные двутавровые балки подходящими для каркаса  пола , также указывают на их возможность использование для  каркаса крыши. Двутавровые балки, используемые в качестве стропил, составляют основную массу  конструкционных пиломатериалов, используемых для стропильной системы; и они более жесткие, прочные и легкие, чем их  твердоспиленные аналоги.  Несмотря на множество преимуществ, инженерные конструкции в качестве каркаса  крыши не получили такого взрывного роста, как  в случае с каркасом перекрытий. Отчасти причина в том, что  крыша, выполненная из балок, требует больших трудозатрат и дополнительных знаний. Большинство узловых решений применяемых для обычных досок, не пригодны для двутавровых балок. Также требуется применение дополнительных вставок и заполнений в связи с формой двутавра. Это добавляет время и  трудозатраты.

Узел опирания на мауэрлат

Еще одно различие между каркасными крышами из цельного пиломатериала или двутавровых конструкций заключается в том, что i-joists почти всегда требует несущей коньковой балки. Это означает, что нагрузка на крышу должна переноситься вниз к фундаменту через вертикальные несущие элементы -столбы или стены. Соотношение затрат и выгод для каркасных крыш с инженерным балками благоприятствует его использованию только для простых двускатных, четырехскатных, мансардных и шатровых кровель.

Узел примыканию двутавров к коньковой балке

Однако многие строители нашли способы совместить преимущества как сплошных пиломатериалов (доски и бруса) и деревянных двутавров на одном и том же здании. В этих гибридных крышах двутавры используются для основных форм, а полнотелые пиломатериалы используются для более мелких деталей и более сложных форм.

Узел обрамления проема в крыше из двутавров

Общие принципы каркаса, применимые к каркасу крыши из цельного пиломатериала, также справедливы для инженерных двутавров. Стоит отметить, что для выполнения проектных работ инженерные элементы кровли из двутавров должны быть установлены полностью в соответствии с инструкциями производителя.

Автор статьи:

Ивочкин Алексей

Инженер-строитель

Инженер-строитель

что это такое – фото ответ

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Она также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Необходимость ендовы в обустройстве крыши подтверждается ее основными преимуществами:

  • обеспечивает полную герметизацию крыши, плотно соединяя смежные наклонные поверхности;
  • позволяет быстро и полно удалять атмосферные осадки, организовать стоки воды на всех элементах кровли. Ендова дает возможность воде стекать со скатов в водосток, не накапливаясь во внутренних углах;
  • повышает прочность крыши, более длительный срок ее эксплуатации;
  • обеспечивает безопасность крыши при частых и обильных снегопадах, усиливая стропильную систему и равномерно распределяя нагрузку. Осадки падают небольшими пластами, не задерживаясь на крыше;
  • монтируется быстро и несложно;
  • придает дизайну законченность и эстетичность.

На количество ендов для одной крыши влияет два фактора:

  • конструкция крыши: она может быть в форме креста, буквы Т или Г;
  • имеются ли дополнительные элементов, например, мансарды или кукушки.

Конструкция и материалы

Разжелобок подразделяется на такие типы:

  • нижний – защищает места соединения скатов от попадания воды;
  • верхний – предотвращает попадание мусора и декорирует зазор на участке, где стыкуются два ската.

У нижних формируют на краях подгибы – отбортовки, которые помогают избежать перелива талой и дождевой воды в подкровельное пространство. Вместе с рулонной гидроизоляцией это создает надежную защиту от воды. Ее нужно прокладывать на обрешетку с небольшим запасом по ширине. Монтаж верхней планки проходит в самом конце обустройства кровли.

Обязательно использование гидроизолятора – он помогает предупредить протекание кровли при установке разжелобка.

Материалы для разжелобка

Для нижних планок используют листовую сталь, оцинкованную или нержавеющую, полосы алюминия. Верхняя облицовочная планка чаще всего делается из материала, которым покрывается крыша. Если для предотвращения появления ржавчины кровли используется защитное покрытие, кровельный элемент оснащается таким же покрытием, чтобы в целом все элементы соответствовали друг другу. Это важно для верхней планки, а нижний элемент скрыт и не нуждается в декоре.

Закрытая и открытая ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Открытая ендова характерна для низкоуклонных крыш, для нее требуется дополнительная гидроизоляция. Ее достоинствами являются такие свойства:

  • не накапливает мусор;
  • быстро удаляются осадки;
  • быстрый и простой монтаж.

Из недостатков – непривлекательный внешний вид.

Закрытые чаще встречаются на крышах с крутыми скатами. Преимущества разжелобков закрытого и переплетенного видов в следующих их особенностях:

  • эстетично выглядят;
  • качественно изолируют от попадания воды.

Намного больше у этих элементов недостатков:

  • сложный монтаж, который доступен лишь специалистам, кроме того он занимает очень много времени;
  • крышу необходимо систематически очищать от попадающего мусора;
  • могут появляться ледяные пробки с приходом оттепели.

В конечном итоге вид и материал разжелобка выбирается с учетом типа и конфигурации крыши, а также бюджета владельца дома.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Рекомендации по монтажу

Чтобы облегчить монтаж и сделать разжелобок более прочным, придерживайтесь рекомендаций специалистов:

  1. Положите слой гидроизоляционного материала на обрешетку, состыкуйте его с гидроизоляцией скатов с помощью скотча.
  2. Для основы можно использовать горизонтальные планки. Для большей прочности стыкуйте их в шахматном порядке по центру перегиба скатов.
  3. При креплении нижней планки из металла избегайте сквозных отверстий в ней. Ее можно зафиксировать на обрешетке не напрямую, а с помощью полосок-ушек, присоединенных к загибам.
  4. На участках, где стыкуются между собой ендовы и с покрытием крыши, используйте специальные полосы, которые позволяют уплотнить и герметизировать кровлю

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

  • Монтаж разжелобка нужно начинать снизу вверх.
  • Следующий элемент ендовы укладывается с нахлестом 15 см.
  • Примерив листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
  • Подрезанные листы накладываются на ендову с отступлением от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

Особенности ендовы для крыши из профнастила и шифера

Покрытия монтируются на предварительно уложенные доски, на которых расположена гидроизоляция. Слой изоляции соединяется с изоляцией скатов крыши с небольшим нахлестом, зафиксированным двусторонним скотчем.

Монтаж ендовы начинается с установки нижней планки, к которой потом крепится уплотнитель. Для усиления его можно залить герметиком в местах соединения со скатами. После этого укладывается выбранный кровельный материал. Зазоры и щели опять заполняются герметиком.

Установка разжелобка возле мансардных окон

Мансардные окна или дверцы чердака также необходимо обеспечить надежной гидроизоляцией. В таких местах ендова должна выводить нижний элемент на нужное покрытие. Последовательность работ следующая:

  • набить обрешетку возле окна мансарды;
  • рассчитать длину ендовы с учетом нахлестов, если потребуется несколько элементов;
  • разметить место изгиба на нижней планке;
  • отогнуть надрезанные участки в сторону, противоположную бортикам;
  • подвести бруски под разжелобок, немного приподняв его над уровнем крыши;
  • уплотнить края лентой;
  • подрезать нижний отрезок кровельного материала, поместить его под планки разжелобка.

Видео-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

  1. Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
  2. Стыки ендовых элементов герметизируются.
  3. С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы и фиксируются кровельными гвоздями.
  4. Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

  • На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
  • Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
  • Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
  • В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

Стоимость изделий

Наличие ендовы характерно для крыш со сложной формой. Соответственно чем больше у крыши ендов, тем дороже стоит ее монтаж и сложнее эксплуатация.

Чтобы определить общую стоимость установки ендовы, для начала необходимо рассчитать протяженность всего изделия в целом. Стандартно одна планка – примерно 85 см. Отсюда общую протяженность следует разделить на размер одного изделия (планки) и умножить на цену одной планки.

Обогрев ендовы

Зимой на крыше может образовываться ледяная корка, которая будет затруднять отток талой воды в оттепель. Из-за этого уровень воды может подниматься выше краев отбортовки, угрожая подтопить чердачное помещение. Поэтому разжелобок как один из элементов водоотводящей системы требует обогрева. Для этого в местах сопряжения скатов укладывают саморегулируемые греющие кабели.

В зависимости от площади поверхности, которую необходимо обогреть, выбирают мощность кабеля. При этом минимальным значением должно быть от 250 до 300 Вт/м. Кабель укладывают параллельно в несколько линий. На их ширину влияет способность нагревателя производить тепло и предполагаемый уровень осадков. Обычно между элементами выдерживают интервал в 10-40 см.

Кабельные нагреватели крепят перфорированной монтажной лентой, делается это с помощью саморезов. Места крепления обрабатываются герметиком из каучука или полиуретана. Для гибкой кровли подходит другой способ крепления – отрезками основного кровельного покрытия. Их приваривают при помощи газовой горелки.

Ремонтные работы разжелобков

Показателем правильности установки разжелобка является качественная гидроизоляция отрицательных углов кровли. Если вода все-таки попадает в чердачное помещение, требуется восстановление ендов.

Ремонт ендов проводится следующим образом:

  1. Снимается кровельное покрытие в местах прилегания к стыку скатов. Для всех покрытий, кроме мягкой кровли, демонтаж не составит труда. Мягкую черепицу демонтируют, подогревая покрытие с помощью газовой горелки или паяльной лампы.
  2. Снимается нижняя планка разжелобка.
  3. По необходимости меняются элементы деревянного настила в случае их повреждения, восстанавливается гидроизоляция.
  4. Ремонтируют отдельные элементы ендовы или заменяют их. Устанавливают на прежнее место, соблюдая все требования по гидроизоляции стыков и крепежных отверстий.

Когда все ремонтные работы закончены, кровельное покрытие укладывается на место. Заменяется треснутая черепица или шифер. Поврежденные части мягкой кровли восстанавливают битумной мастикой, делая заплатки из того же материала.

Видео монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Читайте также: Почему обрешетка крыши в ендовах и на коньках требует усиления

Терминология ферм крыши

Как работает ферма

Ферма — это рама, поддерживающая нагрузки за счет эффективной передачи усилий на концевые опоры. В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. Д. (Что дорого) и может потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Ферменные каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы.Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Фронтон

Двускатная крыша обеспечивает самые основные системы крыши. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Упавший фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Переход фронтона

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Набедренный комплект/наконечник

Голландское бедро

Бостон/Тюдор Хип

Набор долины

Комплект долины (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Комбинированные фермы

Когда фермы крыши слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим дополнительные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Подшипниковые блоки

Раздавливание пятки. Иногда усилия, передаваемые через древесину на несущую стену, достаточны для того, чтобы древесина со временем сминалась, если только не используется опорный блок.В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

Общие условия для подшипников нижнего пояса

На рисунках ниже показаны два типичных состояния подшипника нижнего пояса. Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

Общие условия для подшипников верхнего пояса

Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

Типовые формы ферм

Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице предоставлены компанией Alpine Engineered Products.

Каркас с ферменной системой крыши

3:42

333 — Каркас чердачных стен с торцевыми фермами

3:30

343 — Палка, обрамляющая крышу

46:26

10230 — Каркас крыши и фермы

15:05

1030 — Автоматический каркас — Открытые концы стропил — Подобшивка и обшивка

9:39

346 — Каркас со стропильной системой

7:13

405 — Нанесение символов декоративной балки или фермы

11:21

505 — Создание сборки крыши SIP

9:07

1955 — Усовершенствованные крыши — надстройка с тремя фронтонами

4:53

350 — Обрамление надстройки с использованием ферменной конструкции

14:32

348 — Каркас консольной ферменной системы крыши

3:26

353 — Каркас с ножничными фермами

3:01

199 — Создание прогонов крыши

3:46

356 — Обрамление светового колодца фермами

2:58

347 — Каркас и крепление ферменной системы крыши без смотровых площадок

2:49

5318 — Настройка интервала наблюдения фермы и просмотр сведений о выбранной ферме

2:45

351 — Тазобедренные фермы — Построение ступенчатого бедра

4:26

352 — Вальмовые фермы — Создание вспомогательной вальмы

2:04

502 — Набедренные фермы — Заниженная талия или калифорнийская бедренная

6:41

354 — Каркас с чердачными фермами

11:54

10109 — Быстрый совет — ферма с деревянным каркасом

Крыша — Строительство дома

В этом доме используются фермы для каркаса крыши. Фермы представляют собой сборные треугольные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2×8 и 2×10. В наши дни фермы довольно распространены, потому что с точки зрения строителя они имеют пять больших преимуществ:

  • Фермы невероятно прочны.
  • Поскольку они построены исключительно из более коротких отрезков пиломатериалов 2×4, они, как правило, намного дешевле, чем альтернатива.
  • Вы можете изготовить по индивидуальному заказу практически любую форму, и это позволяет реализовать интересные функции, такие как сводчатые потолки, по низкой цене.
  • С помощью фермы можно пролететь большое расстояние, и ферма передает весь вес на наружные стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут перемещаться куда угодно и впоследствии легко перемещаться.
  • Быстро поднимаются фермы!

С точки зрения домовладельца одним большим недостатком является отсутствие чердака. C’est la vie

Фермы бывают нескольких стандартных конфигураций:

Фронтонные фермы используются на концах крыши (крайние фермы с обоих концов).Вертикальные части имеют 16 дюймов по центру, чтобы можно было прибить сайдинг. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит следующим образом:

Левая сторона обеспечит соборный потолок над гостиной. Для парадного помещения используются ножничные фермы, а над гаражом — М-фермы. Фронтонные фермы используются на концах трех линий крыши.

Фермы сначала укладываются поверх стен вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа.Они на 24-дюймовых центрах.

Фермы крепятся к стенам небольшими металлическими пластинами.

После установки ферм крыша покрывается фанерой или ОСП, что придает крыше невероятную жесткость.

В этом доме есть две небольшие нестандартные крыши: крыша над крыльцом (см. следующий раздел) и крыша над проходом.

Каркас крыши без ферм довольно сложен. Углы, встречающиеся во всем, кроме самой простой крыши, становятся запутанными.

Ферма крыши — обзор

5.4.2.2 Метод пропеллерных анемометров

Скорость дыма можно измерить на уровне фермы крыши с помощью нескольких пропеллерных анемометров, установленных на сетке. Выход анемометров можно подключить к самописцу, расположенному на уровне рабочего этажа. Опыт показал, что шести-восьми анемометров обычно достаточно, чтобы дать хорошее описание скорости шлейфа. Преимущество этого подхода заключается в получении как профиля скорости, так и средней скорости шлейфа. Объединенная информация о распределении скоростей и наблюдаемом размере шлейфа обеспечивает необходимые расчетные параметры для обеспечения удовлетворительных характеристик спроектированного колпака.Рис. 5.43 представляет собой график зависимости среднего расхода шлейфа, измеренного на уровне фермы крыши, от времени для типичной операции выпуска в электросталеплавильной печи. Проводить такие измерения скорости стандартным методом не рекомендуется, т. к. пары и пыль имеют тенденцию вредить подшипникам гребных винтов, выводя анемометр из строя после ряда испытаний.

Рисунок 5.43. Средний расход шлейфа на уровне фермы крыши при врезке.

Связь между потоком плавучести и потоком загрязнителя:

Плавучесть Δ=gρ0−ρρ0≈gT−T0T0

Концентрация загрязнителя C=ggrainloadingρ0

Поток плавучести F=(Δmax2)×Q=const.

Поток загрязняющих веществ Cmax2×Q=const.

Для чистых плюмов распределение скорости, плавучести и концентрации одинаково.

umaxu(r)=ΔmaxΔ(r)=CmaxC(r)

Из исходного теплового потока q поток плавучести F равен

F=∫0∞Δ(r)u(r)dA= qgc0t0ρ0

90ρ0

C = Локальная концентрация загрязняющих веществ, M S -2

C MAX = Концентрация Центральной линии шлейфа, взятая на капюшоном лицо при использовании для недивенирования, M S -2

C μ μ = удельная температура температуры окружающей среды, J G -1 K -1

Q = скорость потока шлейфа, M 3 S -1

Q = источник тепло Flux, J S -1

R

R = Радиальная координата, M

T = Температура локальной шлюпки, K

T 0 = Температура окружающей среды, K

U = локальная составляющая скорости вертикального шлейфа, м с −1

Δ=локальная плавучесть шлейфа, м с −2 902 16

P = Плотность локальной жидкости плюма, G M -3

ρ 1 = Hood Вытяжная плотность жидкости, G M -3

P 0 = плотность окружающей жидкости , g m −3

Техническая информация — Truss Systems Hawaii

Вершина :: Самая высокая точка фермы.

Чердачная ферма :: Ферма с мансардным помещением внутри фермы. Нижний пояс служит балкой перекрытия, а верхний — стропилом.

Обрешетка :: Обрешетка кровельная или потолочная. Обычно деревянные элементы крепятся к поясам фермы для поддержки черепицы или материала потолка. Также обеспечивает боковое ограничение фермы.

Подшипник / Точка опоры :: Точка, на которую опирается ферма. Ферма должна иметь две или более опор, расположенных в точках стропильных щитов.

Нижний пояс :: Элемент фермы, образующий нижний край фермы.

Стыковое соединение :: Соединение встык между двумя деревянными элементами.

Консоль :: Часть фермы, которая выступает за пределы внешней основной опоры, не включая удлинения верхнего пояса или свесы.

Хорда :: Элементы фермы, образующие верхнюю и нижнюю кромки фермы.

Сосредоточенная нагрузка :: Нагрузка, приложенная в определенном положении, например, нагрузка, приложенная пересекающейся фермой.

Соединитель :: Легкие стальные пластины с зубьями, выступающими с одной стороны. При вдавливании в пересекающиеся деревянные элементы пластина соединяет элементы в жестком соединении.

Ползучесть :: Движение в результате длительного приложения нагрузки к деревянному элементу.

Постоянная нагрузка :: Постоянные нагрузки из-за веса материалов и собственного веса фермы.

Прогиб :: Перемещение фермы под действием приложенных нагрузок.

Расчетные нагрузки :: Различные нагрузки, на которые рассчитана ферма.

Распределенная нагрузка :: Нагрузки распределяются равномерно по стержню фермы.

Бордюр :: Отделка по краю карниза.

Фронтонная ферма :: Стандартная ферма треугольной формы.

Балочная ферма :: Ферма, предназначенная для поддержки одной или нескольких ферм.

Пяточный шарнир :: Соединение фермы в месте соединения верхнего и нижнего поясов.

Пяточная точка :: Место на ферме, где нижний край нижнего пояса встречается с верхним поясом.

Бедро :: Пересечение двух плоскостей крыши над внешним углом здания.

Шатровая крыша :: Крыша, состоящая из стропил или ферм, расположенных по всему периметру стен.

Домкрат :: Половина фермы и часть семейства ферм, образующих хипсет.

King Post :: Вертикальная стенка в центре фермы фронтона или вертикальная стенка на конце фермы половинного фронтона.

Боковая скоба :: Ограничитель жесткости, установленный под прямым углом к ​​стенке или хорде для предотвращения коробления.

Продольная стяжка :: Ограничитель жесткости, установленный под прямым углом к ​​стенке или хорде для предотвращения коробления.

Текущая нагрузка :: Нагрузка в результате заселения или использования здания.

Свес :: Удлинение верхнего пояса за пределы опоры. Устройство карнизов на фронтонных фермах.

Панельная точка :: Точка, в которой несколько элементов фермы сходятся для образования соединения.

Точечное стыковочное соединение :: Стыковое соединение в поясе, совпадающем с пересечением стенки.

Шаг :: Угловой уклон пояса фермы, измеренный в градусах.

Прогон :: Кровельные прогоны. Обычно деревянные элементы крепятся под прямым углом к ​​поясам фермы для поддержки профнастила крыши.Также обеспечивает боковое ограничение фермы. Аналогичен рейкам, за исключением того, что они расположены на большем расстоянии друг от друга.

Стропила :: Элемент крыши, поддерживающий кровельные рейки или кровельные прогоны в традиционной конструкции. Стропила используют только прочность древесины на изгиб. Ферма крыши может также называться стропильной фермой.

Конек :: Самая высокая точка двускатной крыши.

Отступ :: Положение фермы, измеренное от внешней поверхности торцевой стены. Обычно используется для описания положения усеченных балок и стандартных ферм в вальме.

Пролет :: Горизонтальное расстояние между внешними краями опор фермы.

Перенесенный пролет :: Пролет стандартных ферм, поддерживаемых балочной фермой.

Упорный конец :: Описание фермы стандартной формы, но обрезанной до полного пролета.

Верхний пояс :: Элемент фермы, образующий верхний край фермы.

Ферма :: Каркас элементов, образующих легкую, прочную и жесткую конструкцию. Обычно это треугольная структура.

Долина :: Пересечение двух плоскостей кровли над внутренним углом здания.

Ферма долины или седельная ферма :: Часть набора ненесущих ферм для образования долины.

Web :: Внутренние элементы фермы. Обычно подвержены только осевым нагрузкам из-за действия фермы.

Ветровая нагрузка :: Нагрузка, действующая на крышу ветром.

Термины фермы — Ферма крыши Riverside

ДОПУСТИМОЕ УВЕЛИЧЕНИЕ НАПРЯЖЕНИЯ
Процентное увеличение допустимого напряжения в элементе в зависимости от продолжительности действия нагрузки, вызывающей напряжение, действующее на элемент.
APEX/PEAK
Самая верхняя точка фермы.
ОСЕВАЯ СИЛА
Толчок (сжатие) или растяжение (растяжение), действующий по длине элемента.
РЕШЕТКИ/ПРОГОНКИ
Деревянные секции, соединяющие фермы для поддержки кровельного покрытия.
ПОДШИПНИК
Несущая конструкция, обычно стена, расположенная на верхнем или нижнем поясе или между конечными точками фермы крыши или пола.
НИЖНИЙ ПОЯС
Горизонтальный или наклонный элемент, образующий нижний край фермы.В традиционной системе это потолочная балка.
СТЫКОВОЙ РАЗРЕЗ (ПЯТОЧНЫЙ РАЗРЕЗ)
Небольшой вертикальный надрез на внешнем краю нижнего пояса фермы, сделанный для обеспечения равномерного пролета и плотных соединений — обычно ¼ дюйма.
ВЫСТУПЛЕНИЕ
смещение вверх по вертикали, встроенное в нижний пояс фермы для компенсации прогиба под действием собственной нагрузки края опор
КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ
сочетание осевых и изгибающих напряжений, действующих на элемент одновременно
СОсредоточенная нагрузка
наложенная нагрузка с центром в заданной точке (т. е. установленный на крыше кондиционер)
СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА
предварительно перфорированные металлические зубчатые соединители, расположенные в местах стыков и стыков фермы
СТРОИЛЬНАЯ КОНСТРУКЦИЯ
заполняющее стропило, установленное для продолжения линии крыши
СТАТИСТИЧЕСКАЯ НАГРУЗКА
2 любая постоянная нагрузка
2 таких как кровля, настил, обшивка, изоляция или материал потолка, включая вес самой фермы
ПРОГИБ
вертикальное движение вниз фермы, когда она находится на месте, из-за постоянных и временных нагрузок
РАСЧЕТНЫЕ НАГРУЗКИ
постоянные и временные нагрузки, на которые рассчитана ферма
СЕРТИФИЦИРОВАННЫЙ ЧЕРТЕЖ
чертеж сертифицированного инженера, в котором указаны требования к нагрузкам, виды пиломатериалов, размеры, марки и требования к соединительным пластинам
БЕРЛА ФЕРМА
обычно многослойная ферма, предназначенная для установки других ферм над проемом
HEEL
точка на ферме в месте пересечения верхнего и нижнего поясов
НЕПРЕРЫВНАЯ НАГРУЗКА
любая непостоянная нагрузка, такая как снег или ветер
ОБЩАЯ ПОДЪЕМКА
расстояние по вертикали от нижней части нижнего пояса до самой верхней точки пика
ВЫСТУПЛЕНИЕ
удлинение верхнего пояса фермы за пределы пятки, измеренное по горизонтали
ШАГ
дюймов подъема по вертикали на каждые 12 дюймов горизонтального участка
КОНЬК
линия, образованная вершинами ферм
ПОДЪЕМ
расстояние по вертикали от нижней части нижнего пояса до внутренней части козырька
ПРОЛЕТ
расстояние по горизонтали между внешними краями опор3 9039 9039 ВЕРХНИЙ ПОЯС

наклонный или горизонтальный элемент, образующий верхнюю кромку фермы

Этот продукт не найден | Дактроникс, Инк.

| да-1000/

Контакты

близко


Continuant
5050 20th St. E.
Fife, WA 98424
USA
(800) 394-0308
https://www.continuant.com/

Требуется установка United StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote д’Ивуар (Берег Слоновой Кости) Хорватия (Hrvatska) CubaCyprusCzech RepublicCzechoslovakia (бывший) DenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские островаФиджиФинляндияФранцияФранция, метрополияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарВеликобритания (Великобритания)ГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГаитиХерд и Макдона л. д. IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Северная) Корея (Южная) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew Zealand (Aotearoa) NicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаИспанияШри-ЛанкаСент. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUruguayUS Экваторияльная IslandsUSSR (бывший) UzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (U.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
