Светодиод 3528 SMD – технические характеристики

В современных системах освещения все больше используется светодиодов. Они постепенно вытесняют во многих отраслях промышленности иные типы светильников. Одним из примеров служит популярная разновидность 3528 SMD. Среди потребителей данный тип завоевал множество позитивных отзывов.

Особенности СМД-технологии

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

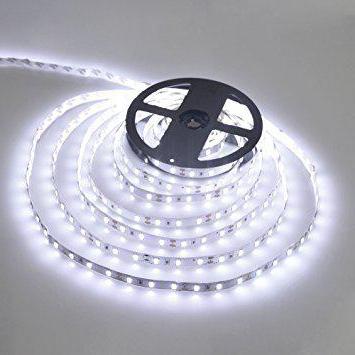

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

• отсутствие отверстий на печатной плате обеспечивает ее компактность;
• в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
• длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
• экономическая выгода от внедрения деталей;
• безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
• высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Параметры изделия

SMD 3528 технические характеристики имеет следующие:

• допустимое напряжение колеблется в пределах 1,9 – 3,2 В;
• сила тока, подводимая напрямую – до 20 мА;
• получаемая в результате сила света будет в пределах 30-1200 мкд.

Внутри используются редкие химические элементы для излучающего кристалла: Нитроген, Алюминий, Мышьяк, Галий, Индий, Фосфор. За счет активации легирующих химических добавок удается обеспечить разнообразные светящиеся оттенки, включающие такие цвета, как синий, зеленый, белый, желтый, красный и тепло-белый.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

В отличие от пятимиллиметровых аналогов КПД модели 3528 способен достигать при определенных условиях 85%.

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

• широкий диапазон рабочих температур от -40°С до +85°С;
• незначительное тепловыделение;
• большой запас прочности;
• способность работать при низком входном напряжении;
• минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя.

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Сравнительный анализ

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см.рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

1. Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Определить, что легче по одному экземпляру невозможно, разница там минимальна. Желательно сравнивать сразу несколько.

2. Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
3. Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

ВИДЕО: Как подключить 20 метров светодиодной ленты

Светодиодная лента SMD 3528 — 3 вида, характеристики, сравнение, белая и rgb

Очень многие недооценивают светодиодную ленту SMD 3528, считая что у нее слишком маленькая мощность и световой поток.

Действительно в ней используются светодиоды малого размера: шириной 2,8мм и высотой 3,5мм. Эти светодиоды одни из наименее ярких, что применяются в led лентах.

Ленту SMD 3528 можно подразделить на следующие виды:

• 60 светодиодов на 1 метр

• 120 светодиодов на 1 метр

• 240 светодиодов на 1 метр

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

В итоге, не о каких 450 Лм на 1м и речи быть не может. И лента действительно будет выглядеть довольно тускло.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

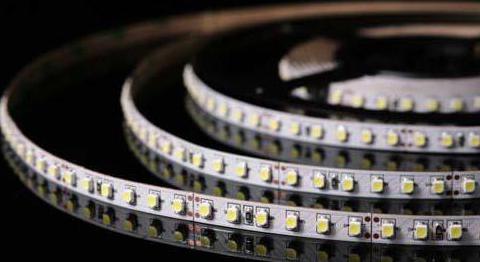

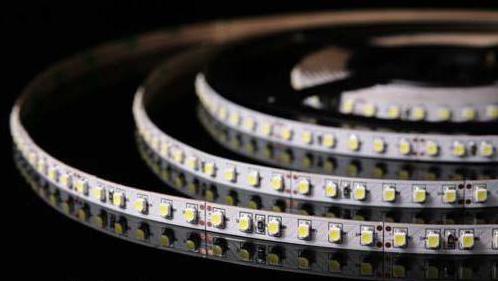

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

Недостаток — это обязательное применение алюминиевого профиля. Все-таки мощность почти в 10Вт уже обязывает. Иначе перегрев и разрушение кристаллов неизбежен.

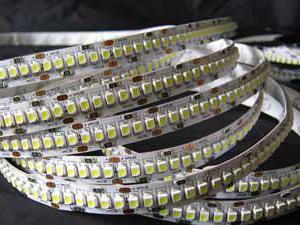

SMD 3528 на 240 светодиодов

В отличие от предыдущих лент, напряжение питания у СМД 3528/240 — 24 вольт. То есть, вам понадобится другой блок питания, на другое напряжение, отличное от 12В.

Световой поток у этой ленты — 1800 люмен на метр.

Мощность 19,2Вт/м.

У нее самое минимальное расстояние между светодиодами. Они припаяны буквально впритык друг к дружке.

Отдельный модуль и кратность резки, как и у предыдущего вида — 5см.

Но зато здесь уже на этих сантиметрах расположено не 6 светодиодов, а целых 12.

Опять же, есть варианты и с кратностью 2,5 см + 6 светодиодов внутри.

То есть, вы в любом случае будете видеть сплошную светящуюся полосу, даже когда лента находится вблизи, а не под потолком.

Она вполне может использоваться для полноценной замены основного освещения. Обязательное условие монтажа — это применение алюминиевого профиля.

Хоть светодиоды здесь небольшие, но из-за их количества, тепла выделяется предостаточно, чтобы кристаллы без соответствующего охлаждения деградировали.

Подводя итог, можно сделать вывод, что несмотря на маломощность, применение данных лент очень разнообразно.

А в некоторых случаях, именно благодаря маломощности такие SMD 3528, могут запросто заменить полноценное освещение в гараже или дачном домике.

Для площади в 30м2 будет достаточно всего лишь 3-х пятиметровых лент на 120 диодов. Подключить их можно от простого автомобильного аккумулятора в 60А.

Светодиодная лента SMD 3528: применение, характеристики, виды

LED SMD 3528 является одной из популярнейших моделей светодиодных лент. Искусственное освещение – это не только насущная необходимость, но и универсальный способ изменить вид любых интерьерных и экстерьерных объектов. С помощью ленты это делается очень удобно, экономически выгодно и красиво. Но как выбрать светодиодную ленту, когда разнообразие видов, типов, производителей такое огромное, что запутаться в них совсем несложно? Разберемся в этих параметрах дальше.

Применение ленты

Применение светодиодной ленты SMD 3528 весьма широкое. Ее используют как для внешнего, так и для внутреннего освещения. Перечислим некоторые сферы:

• основное освещение комнаты;
• зонирование помещения;
• ландшафтный дизайн;
• автомобильная подсветка;
• уличная реклама;
• архитектурные элементы;
• аквариумы, бассейны, сауны.

Лента SMD 3528 отлично монтируется в подвесной потолок по контуру или в карниз, создавая отражение. При правильном расчете мощности, светового потока вполне может хватить для основного освещения. Часто применяется для создания отдельных зон – разделение в детских комнатах или кухнях-студиях. Подсветка контуров мебели, ниш, полок – любые дизайнерские идеи с легкостью воплощаются с помощью led.

Пример освещения комнаты светодиодной лентой SMD 3528

В коммерческом освещении устройство также нашло свое место, ведь разнообразие видов, о котором мы поговорим дальше, позволяют использовать его на улице, во влажной среде бассейнов и саун, на фасадах сооружений, а также в интерьерах клубов, баров и ресторанов. Подсветка рекламных щитов, колонн, вывесок заведений – все это доступно с помощью гибкой светодиодной платы.

Автомобилисты не забывают применять ее для подсветки, как внутри, так и снаружи машины. Питается лента от напряжения 12В, поэтому ее удобно подключать к автомобильному аккумулятору. Разберем подробно характеристики SMD 3528, чтобы определиться со всеми достоинствами и недостатками.

Характеристики

Светодиодная лента 3528 представляет собой печатную плату, с размещенными на ней светодиодами SMD 3528, имеющими форму прямоугольника со сторонами 3,5 мм на 2,8 мм. Аббревиатура SMD означает поверхностный (в отличие от выводного) монтаж на плате. Частота размещения полупроводников может разниться, от 30 до 240 шт. на метр. Популярными являются ленты с 60 led и 120 led на метр.

Внешний вид

При использовании 240 светодиодов на метре, их размещение происходит в два ряда. Количество светодиодов на погонном метре, естественно влияет на мощность.

• 30 шт/м – 2,4 Вт;
• 60 шт/м – 4,8 Вт;
• 120 шт/м – 9,6 Вт;
• 240 шт/м – 19,2 Вт.

Напряжение питания SMD 3528 – 12 В, однако, встречается и 24 В. Световой поток ленты также зависит от количества светодиодов. Один кристалл способен давать освещенность от 0,6 до 5,5 лм. Это зависит от цвета, возможности менять его и цветовой температуры. К примеру, монохромные устройства выдают следующие световые потоки:

• 60 шт/м, белый – 320 лм;
• 60 шт/м, красный – 150 лм;
• 60 шт/м, зеленый – 140 лм;
• 60 шт/м, желтый – 90 лм;
• 60 шт/м, синий – 48 лм.

Угол рассеивания света 120°. Цвет подложки платы может быть белого, желтого, коричневого или черного цвета. Это позволяет гармонично вписать плату в любой интерьер.

На каких светодиодах работает лента?

Лента работает на чипах SMD 3528. Светоизлучающий кристалл создается с помощью индия, галлия, мышьяка. Легирующие добавки позволяют варьировать цвета. Корпус выполнен из термостойкого пластика, сверху кристалл накрывает прозрачная линза из эпоксидной смолы. Сзади располагается теплоотводящая подложка из алюминия или меди. Рабочая температура полупроводникового прибора находится в диапазоне от -30 до +80°С. Прямой ток не превышает 20 мА. Срок службы чипа не менее 10 тысяч часов. Со стороны катода фаской обозначен ключ, на рисунке ниже показана полярность светодиода.

Поверхность покрыта слоем люминофора. Преимуществом светодиода является его высокая яркость и малое энергопотребление.

Разновидности ленты SMD 3528

Ленты могут быть одноцветными и многоцветными. Лента RGB 3528 предполагает, что каждый светодиод может излучать три цвета (красный, синий и зеленый) поочередно, либо в сочетании, создавая разнообразие оттенков. Регулировка силы света и яркости происходит с помощью специального контроллера.

Управление лентой можно осуществлять с помощью специального приложения на андроиде. Если лента одноцветная, то контроллер не нужен, управлять возможно диммером или только выключателем.

В коммерческих помещениях используются специальные профессиональные ленты, способные сочетать в себе функции основного освещения и декоративной цветной подсветки.

Светодиодные ленты 3528 бывают еще с разной степенью защиты от проникновения пыли и влаги (IP). Стандартно ленты выпускаются открытыми, и имеют параметр IP равный 33. Для улицы и во влажных помещениях их использование недопустимо, поэтому для этих целей выбираются закрытые или герметичные ленты. Их степень защиты от проникновения может быть от IP65 до максимального IP68, при котором осветительный прибор способен функционировать даже под водой. Подобную ленту используют в бассейнах, аквапарках, аквариумах. Поэтому перед покупкой ленты важно верно оценить климатические условия, в которых будет проходить ее работа.

Популярные производители

Производством светодиодных лент занимается большое количество заводов по всему миру. Некоторые бренды уже создали себе имя, и покупая такую продукцию, вы уверены в качестве и надежности. Есть новые фирмы, и не раскрученные названия, отвоёвывающие у мастодонтов аудиторию. Перечислим некоторых известных производителей.

Высокое качество по такой же высокой цене предлагают европейские и американские бренды, такие как: Joliet, Osram, Cree, Gauss. Ленты этих производителей отличаются долговечностью и высокими показателями светоотдачи.

В более дешевом сегменте представлены SMD 3528 от российских и китайских производителей. Неплохое соотношение цены и качества показывают LEDCraft, Elektrostandart, ArLight, LUX, Feron и другие.

Светодиодная лента SMD 3528 производства фирмы Gauss

Светодиодная лента SMD 3528 является одной из востребованных моделей светотехнической продукции. Благодаря своим показателям, использование ее в бытовых, офисных и коммерческих помещениях, становится выгодным и удобным средством освещения. Разнообразие видов позволяет применять устройство в условиях повышенной влажности и разброса температур. Производством ленты занимаются в Америке, Европе и Азии.



Светодиодная лента SMD 3528: характеристики :: SYL.ru

Использование световых эффектов позволяет изменить вид любых объектов. Благодаря подсвечиванию белым или иным цветом он будет выглядеть совсем иначе.

Подсветка объектов может осуществляться при помощи различных способов, но большая их часть требует большое напряжение (220 вольт) и потребляет достаточно много электроэнергии.

Такой популярный и востребованный источник света как лента SMD 3528 наделен экономичностью и работает под напряжением 12 вольт. Это идеальный вариант для декорирования различных объектов при помощи игры света.

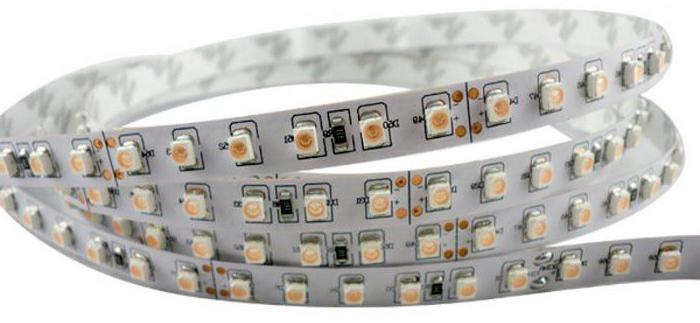

Конструкция

Как и все LED-ленты, имеющие маркировку SMD, данная лента изготавливается путем установки элементов на поверхность печатной платы. Сюда входят:

• светодиоды;
• резисторы;
• токопроводящие дорожки.

При производстве такого типа устройства по всей длине платы печатной размещают 2 или 4 токопроводящие дорожки. Затем к ним подключают светодиоды и резисторы.

Здесь важно отметить, что все светодиоды сгруппированы. Каждая из групп насчитывает 3 таких элемента и подключается соответственно к вышеназванным дорожкам. Кроме того, в каждую группу входит один либо 3 резистора (их число зависит от особенностей светодиода).

Какие особенности и характеристики имеют светодиоды?

Выполнен светодиод 3528 в виде прямоугольника, имеющего размер 3,5х2,8 миллиметра (в названии типа устройства цифры указывают размер используемого диода). Может иметь 1 или 3 кристалла полупроводника. При прохождении тока через кристалл он начинает светиться определенным цветом. От числа кристаллов в определенной группе диодов зависит количество резисторов (на один кристалл подает ток один резистор).

Если световой диод имеет один кристалл, то ленту светодиодную SMD 3528 называют монохромной (это означает, что может светиться только одним цветом: белым теплым, белым холодным, желтым, синим, зеленым, красным). Измеряется освещенность люменами (Лм). Белый светодиод имеет показатель — 3,2-5,5 Лм (люмен), желтый и красный – от 1,2 до 1,6 Лм, синий – 0,6-0,85 Лм, зеленый светодиод от 2,8 до 3,5 Лм. Светодиодная лента SMD 3528 монохромная способна создавать световой поток в пределе от 0,6 до 3,5 Лм.

Светодиод LED-ленты, состоящий из трех кристаллов, называется цветным (возможно создание света из различных цветов).

Однако здесь имеется одно «но»: размеры светодиода не меняются, а число кристаллов становится больше. В итоге наименьший кристалл создает меньше света и цветная LED-лента SMD 3528 способна создавать световой поток 0,3-1,6 Лм.

Поэтому цветная лента не пользуется большим спросом, ее покупают довольно редко, соответственно, и выпускают гораздо реже.

Число диодов

Лента светодиодная 3528 SMD LED может обладать 60, 120, 180 или же 240 светодиодами.

Если их количество составляет 60 и 120, все элементы размещены в один ряд. При наличии 180 на погонный метр – они расположены в три ряда. В этом случае 3 диода одной группы размещены поперек ленты. Когда количество светодиодов равно 240 их размещают в два ряда. При этом одна неделимая часть насчитывает 6 диодов.

От того, какое количество диодов имеется в одном метре погонном, зависит также и мощность SMD 3528 LED-ленты. Мощность 1 метра с 60-ю диодами составляет 4,8 ватт, лента с 120 диодами на метр — 9,6 ватт. Один метр ленты светодиодной с 240 диодами имеет мощность 16,8 ватт.

Для использования SMD-3528 ленты в разных интерьерах и гармоничности с различными дизайнерскими стилями, печатная плата окрашивается в черный, белый, коричневый или же желтый цвет. Все имеющиеся элементы (дорожки, диоды и резисторы) вскрываются лаком, герметизирующими веществами либо силиконом.

Лента, покрытая только лаком, не защищена от воды. Покрытая же силиконовым слоем (его наносят на верхнюю часть устройства) имеет частичную защиту от влаги. Обозначена такая лента маркировкой IP65. Если же имеется сплошная герметизация, то изделие хорошо защищено от воды, влаги и обозначается маркировкой IP67 и IP68.

Для возможности закрепления такой ленты, на печатную плату (нижнюю ее часть) производитель наносит специальную клейкую ленту. Это позволяет обеспечить надежное и достаточно длительное крепление.

Чтобы обеспечения надежности крепления поверхность объекта рекомендуется тщательно очистить и обезжирить. Также во избежание преждевременного отклеивания можно использовать дополнительный клей.

Что характерно, только LED-лента SMD-3528, имеющая обозначение IP67 и IP68, не оснащается двойным скотчем.

Область применения

Конструкция и технические характеристики ленты SMD-3528 позволяют ее применять во многих сферах. Так, она может применяться для подсветки:

• мебели, отдельных зон мебели, полок, зеркал, стен;
• подвесных потолков;
• рекламных вывесок, объявлений и товаров на витринах;
• различных элементов авто;
• домов, архитектурных элементов и различных сооружений, таких как лестницы, лавочки, деревья;
• ландшафтных элементов;
• бассейнов, аквариумов ванн.

Преимущества

Ленты светодиодные SMD-3528, характеристики которых мы рассмотрели выше, приобрели популярность и широкое распространение благодаря целому ряду немаловажных достоинств:

• Возможности использования в различных условиях при температуре, не превышающей 60 градусов.
• Наличию большого разнообразия цветов и яркости.
• Компактным размерам.
• Легкому способу монтажа (на вертикальную, горизонтальную и наклонную поверхность).
• Низкому уровню рабочей температуры (можно устанавливать в помещениях с плохой вентиляцией).
• Длительного рабочего срока изделия (до 50 тыс. часов).
• Возможности использования во влажных условиях и в воде.
• Высокой экономности.
• Доступной стоимости.
• Гибкость ленты позволяет делать изображения с разнообразными формами;
• Без потери рабочих свойств можно разрезать ленту на куски.
• Работает от напряжения 12 вольт, которое безопасно для людей.

Недостатки

Для работы ленты обязательно необходим блок питания.

Если она будет устанавливаться в ванной комнате или бане, то появляется проблема, где поместить блок питания, поскольку он не должен быть расположен в помещении с повышенной влажностью. В данной ситуации придется использовать много проводов. Еще один минус — места соединения различных частей довольно хрупкие и требуют осторожного обращения с ними, особенно если применялась пайка. Ленту нельзя сильно гнуть и использовать при температуре выше 60 градусов.

Светодиоды типа SMD 3528, характеристики

Качественные светодиоды SMD 3528 от бренда ARL

Выбирая светодиоды SMD 3528 при покупке партией, необходимо обращать внимание, чтобы предлагаемый товар был сертифицирован и имел гарантию производителя. Также важна репутация самого изготовителя – больше вероятности купить качественные, долговечные устройства у известного бренда. Ассортимент светодиодов в нашем интернет-магазине полностью отвечает перечисленным требованиям – мы предлагаем качественные, сертифицированные светодиоды SMD 3528 с гарантией от известной марки ARL.

Чем интересны светодиоды типа SMD 3528?

Диод SMD 3528 – это полупроводниковый источник, относящийся к сверхъярким светодиодам первого поколения. Именно на его основе начали изготавливаться LED-ленты, светодиоды с тремя кристаллами в одном корпусе, и трехцветные светодиоды RGB (с красным, зеленым и синим свечением). Также светодиоды типа SMD 3528 позже были трансформированы в форму SMD 5050, где использовались сразу три кристалла диода этой разновидности.

Конструктивно светодиоды 3528 представляют собой корпус из термоустойчивого пластика, полупроводникового источника и рассеивающей линзы, залитой эпоксидной смолой. Внешние габариты элемента составляют 3,5 x 2,8 мм. За счет теплоотводящей подложки, размещенной между контактными площадками, обеспечивается дополнительный отвод тепла во время работы. Диапазон рабочих температур устройства: -30°C +85°C. Угол свечения 120°. За счет применения легирующих добавок и различных технологий при производстве, современные диоды этого формата имеют широкий спектр оттенков свечения: белый, дневной белый и теплый белый, красный, синий, зеленый, красный.

Перечисленные характеристики светодиодов SMD 3528 обусловили их область применения:

• LED-лампы и светильники;
• Информационные табло и автодорожные знаки;
• Автолампы и индикаторы приборной панели;
• Наружная реклама и вывески;
• ЖК-телевизоры и другая аппаратура;
• Системы аварийного освещения.

Больше всего эта разновидность востребована для производства светодиодных лент 3528. Широкий ассортимент таких лент в категории LUX представлен в нашем интернет-магазине.

Купить светодиоды SMD 3528 в интернет-магазине «Светомания»

«Светомания» предлагает полный ассортимент качественных полупроводниковых источников от ведущих мировых производителей. В этом разделе вы можете выбрать и купить светодиоды SMD 3528 марки ARL. Мы предлагаем устройства во всех возможных оттенках свечения и с разными вариантами силы света. Указанный товар поставляется в катушках по 2000 штук.

Удачных покупок!

Устройство, технические возможности, а также область применения светодиодной ленты 3528

Вид любого объекта можно изменить благодаря использованию световых эффектов. Другими словами его можно подсвечивать белым или другим цветом и в результате он будет выглядеть совсем по-другому.

Подсветку объектов можно осуществлять с помощью разных осветительных приборов. Однако большое количество из них работает с большим напряжением (220 вольт) и потребляет много тока.

А вот такой источник света как светодиодная лента 3528 может похвастаться экономичностью и работой при напряжении 12 вольт. Она является идеальным вариантом для изменения внешнего вида любого объекта с помощью игры света.

Думаю, вы поняли, что данная статья будет посвящена такой светодиодной ленте, как SMD-3528.

И так, с самого начала рассмотрим ее конструкционные особенности. Как и все LED-ленты с маркировкой SMD, так и наша лента создается путем установки каждого элемента на поверхность печатной платы. Иными словами при производстве осуществляется поверхностный монтаж каждого элемента.

Какие же элементы размещаются на поверхности платы светодиодной ленты, которую называют SMD3528? Список этих элементов состоит из:

Во время производства по всей длине печатной платы размещаются две или четыре (в случае RGB-ленты) токопроводящих дорожки. Далее к этим дорожкам подключаются светодиоды и резисторы.

Здесь стоит отметить, что все светодиоды являются сгруппированными. Каждая группа насчитывает три таких элемента и, соответственно, подключается к вышеназванным дорожкам. Также в состав каждой группы входит один или три резистора. Количество резисторов зависит от особенностей светового диода.

Светодиодная лента 3528 обладает такими светодиодами, которые имеют форму прямоугольника. Этот прямоугольник характеризуются размерами 3,5 на 2,8 миллиметра. Собственно эти размеры указываются в самом названии.

Один светодиод из ленты

Сам светодиод состоит или из одного, или из трех кристаллов полупроводника. Как известно, когда через этот кристалл проходит ток, то он светится определенным цветом.

От количества кристаллов и зависит количество резисторов в отдельной группке диодов. В итоге один резистор должен подавать ток на один кристалл.
Если светодиод состоит из одного кристалла, то светодиодная лента 3528 называется монохромной.

Она создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться или холодным белым, или теплым белым, или синим, или красным, или зеленым, или же желтым цветом.

Здесь хочется напомнить о такой характеристике как освещенность, которая измеряется люменами. Белый светодиод может создать от 3,2 до 5,5 люмен. Синий — 0,6-0,85 люмен. Красный и желтый диоды создают световой поток с количеством люмен от 1,2-1,6.

Красная светодиодная лента

Зеленый же создает световой поток, который характеризуется 2,8-3,5 люмен. Подытоживая, можно сказать, что одноцветная светодиодная лента 3528 может создавать поток, который имеет от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей LED-ленты состоит из трех кристаллов, то она называется цветной. Она может создавать свет разных цветов и по желанию эти цвета можно менять.

Однако здесь есть нюанс. Размеры главного компонента не увеличиваются (они остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создать меньше света. И получается так, что цветная LED-лента SMD-3528 может создать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люменов.

Собственно поэтому цветную светодиодную ленту SMD-3528 покупают не очень часто и, соответственно, выпускают также не часто.

Полезный совет: чтобы создать очень яркую динамическую цветную подсветку нужно использовать LED-ленту SMD-5050 или же несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так и делает большинство людей. При этом фаворитом является та LED-лента, которая создает свет белого цвета.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

• белой;
• черной;
• коричневой;
• желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком. Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами.

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Сферы применения

Благодаря своей конструкции и техническим характеристикам LED-лента SMD-3528 может использоваться в очень многих сферах. Так, ее можно использовать для подсветки:

1. подвесных потолков;
2. мебели, полок, отдельных зон мебели, стен;
3. товаров и объявлений на витринах, рекламных вывесок;
4. отдельных элементов автомобилей;
5. зданий и различных сооружений (ею можно подсветить различные архитектурные элементы)
6. бассейнов, ванн, аквариумов;
7. различных ландшафтных элементов (лестницы, деревья, лавочки).

Преимущества

Такое широкое использование этой светодиодной ленточки обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

1. Возможность использования в различных условиях (за исключением помещений, в которых температура превышает 60 градусов Цельсия).
2. Широкий спектр цветов и яркости.
3. Компактные размеры. Такую ленту светодиодного типа можно устанавливать в разных местах, причем возможным является монтаж за некоторые предметы (карниз, зеркало и т.д.).
4. Легкая процедура монтажа. При этом монтаж может осуществляться на горизонтальную, вертикальную и наклонную поверхности.
5. Низкий уровень рабочей температуры (благодаря этому светодиодную ленту SMD-3528 удобно использовать в помещениях, которые плохо вентилируются).
6. Способность гнуться дает возможность образовывать изображение с различными формами.
7. Такую ленту можно разрезать на куски и при этом каждый из них не потеряет своих рабочих свойств.
8. Долгий рабочий срок (до 50 000 часов).
9. Высокая экономность (ленточки среднего качества создают 70-80 люмен на ватт).
10. Возможность работы во влажных условиях, а также в воде.
11. Потребность в токе, напряжение которого равняется 12-ти вольтам (это напряжение является безопасным для человека).
12. Угол излучения света равняется 120 градусам. Это свидетельствует о том, что свет не направляется в одну точку.

Недостатки

Что касается недостатков, то их список является очень малым. Один из них кроется в том, что для работы SMD-3528 нужно использовать блок питания, а это — дополнительные затраты.

Если светодиодная лента SMD-3528 будет использоваться в ванной или бане, то возникают проблемы с размещением блока питания. Как известно, он должен находиться вне помещения с высокой влажностью. Здесь нужно использовать большее количество проводов.

Места соединения разных частей являются нежными и с ними нужно осторожно обращаться, особенно, если соединение происходило путем пайки.
Ее нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

SMD 3528 — светодиодная лента: описание, характеристики и отзывы

Сегодня светодиодные ленты являются одним из наиболее востребованных приборов при организации основного и дополнительного освещения. Их используют в бытовых и промышленных целях. Ленты позволяют сделать яркой рекламную вывеску и создать дополнительную подсветку рабочей зоны на кухне. Они украшают интерьер и экстерьер различных зданий.

Одной из самых популярных разновидностей представленных изделий является светодиодная лента 3528. Чтобы правильно выбрать этот прибор, необходимо знать основные его характеристики и свойства. О них пойдет речь далее.

Общая характеристика

Обдуманно и ответственно необходимо подходить к выбору светодиодной ленты LED. Лента SMD 3528 представляет собой прибор, который состоит из гибкой платы с напечатанными контактами. На ней в определенной последовательности расположены диоды. Именно они излучают свет требуемой мощности.

Толщина гибкой платы не превышает 2 мм. Ширина может быть разной (8-10 мм). В состав конструкции входят также резисторы. Они ограничивают электрический ток, который подается к диодам. Лены типа SMD сегодня крайне востребованы. Они относительно недорогие и долговечные. Их можно применять в самых различных целях. Представленная лента может проработать 50-100 тыс. часов. Потребление электроэнергии диодами является наиболее экономичным.

Чаще всего ленты типа SMD применяют для внутренней подсветки. Она позволяет украсить интерьер, выделить определенные зоны в комнате. Также ее применяют в торговых, развлекательных центрах, различных салонах и на прочих объектах.

Тип светодиодов

Диоды являются основным элементом системы. Они излучают свет определенного оттенка и интенсивности. Именно от них зависит, в какой сфере будет применяться прибор. Светодиодная лента SMD 3528 относится к группе одноцветных разновидностей. Она может излучать белый, синий, зеленый, красный или желтый цвет. Менять оттенок такие диоды не могут.

Тип диодов SMD (Surface Mounted Device) монтируются на поверхность ленты. Они контролируются посредством контроллера. Мощность излучения зависит от плотности расстановки элементов диодного типа на гибкой плате.

Лента типа SMD сегодня является наиболее востребованной. Ее применяют в сухих, чистых помещениях. Это наиболее дешевый вариант светодиодной ленты. Она не имеет высокой защиты. Диоды при расстановке находятся в открытом виде. Поэтому на такую ленту не должны попадать брызги воды, жира, садиться большое количество пыли. Если требуется применять прибор во влажном помещении, лучше отдать предпочтение иным вариантам плат. Также при необходимости создания нескольких оттенков освещения следует приобретать ленты класса RGB.

Размер диодов

Светодиодная лента SMD 3528 имеет определенную мощность свечения. Этот показатель определяет размер диодов. В маркировке указан этот показатель. Зная, что означает тип ленты SMD, необходимо рассмотреть числовое значение представленного прибора. Оно и указывает размер осветительных элементов ленты.

Например, покупатель приобрел белую светодиодную ленту 3528. Представленные четыре цифры указывают размер диодов. Их длина составляет 3,5 мм, а ширина – 2,8 мм. Существуют ленты с большими габаритами диодов. Они могут создавать яркое, автономное освещение. Лента сможет применяться вместо обычной лампы. Размер диодов 3528 применяется практически всегда для создания дополнительного освещения.

Один элемент такой ленты способен издавать излучение 5 люмен. Это условная мера для интенсивности лучей прибора. Иные размеры диодов могут светить ярче. Например, размер 5050 может излучать 15 люмен, а диод 5630 – 18 люмен.

Количество диодов

Помимо размеров осветительного элемента, на яркость свечения влияет их концентрация на 1 м ленты. Наименьшая концентрация диодов составляет 30 шт. Это самые тусклые приборы. Их область применения достаточно ограничена. Большей популярностью пользуется светодиодная лента 3528 LED 60. На 1 м погонный диодов приходится в 2 раза больше, чем в предыдущем устройстве.

Максимальное количество диодов 3528 на ленте типа SMD может достигать 240 шт. При этом представленное изделие сможет полноценно осветить комнату. Такое количество диодов может применяться только для лент SMD 3526. Если каждый элемент имеет большие габариты, их максимальное количество на 1 м может составлять не более 120 шт.

При этом потребление электроэнергии ленты напрямую зависит от представленного показателя. Чтобы правильно смонтировать все элементы системы мастер обязательно просчитывает все характеристики ленты. Это дает ему возможность правильно подобрать блок питания.

Мощность свечения

Светодиодная лента 3528 (60, 30, 120 и т. д.) обладает определенными показателями мощности. Этот показатель обязательно учитывается в процессе подключения прибора к сети. Характеристики мощности измеряются в ваттах. Существуют определенные значения этого показателя для лент типа 3528.

Если на поверхности ленты будет находиться 60 диодов, 1 м такого устройства будет потреблять 4,8 Вт электричества. Соответственно при увеличении их количества до 120 шт., мощность увеличится в 2 раза. Она будет составлять 9,6 Вт. Максимально метр погонный ленты может потреблять 16,8 Вт электричества. В этом случае концентрация диодов составляет 240 шт.

Если требуется создать локальное освещение, мощность прибора может составлять до 10 Вт/м. При необходимости сделать полноценную, основную подсветку, необходимо выбирать приборы с мощностью от 14,4 Вт/м. Также представленные параметры ленты учитывают при выборе блока питания.

Номинальная мощность

При выборе светодиодной ленты обязательно учитывают ее номинальную мощность. Это позволит подобрать подходящий блок питания. Без него лента не сможет работать от бытовой сети. Для этого потребуется произвести простой расчет. Сначала определяется мощность 1 м погонного изделия. Например, покупатель приобрел светодиодную ленту 3528 (120). Другими словами, диодов на ней 120 шт.

Как было рассказано выше, представленный осветительный прибор обладает мощностью 9,6 Вт/м. Если вся лента имеет длину 3 м, ее совокупная мощность составляет:

9,6 х 3 = 28,8 Вт.

Блок питания необходимо выбирать на 20% больше полученного результата. Это обеспечит нормальную работу осветительного прибора. Блок питания должен быть мощностью около 35 Вт.

Адаптер

Светодиодная лента 3528 (12V) сегодня является наиболее распространенным вариантом подобного оборудования. Она подключается через специальный адаптер. Он рассчитан на преобразование тока бытовой сети до необходимого уровня. Также при подключении светодиодных лент могут применяться адаптеры 24 и 36 V. Они относятся к профессиональному оборудованию. В домашних целях чаще всего применяется блок питания на 12 В.

Тип адаптера, который требуется подсоединить к ленте, указан в ее маркировке. Поэтому при покупке необходимо просто заглянуть в инструкцию производителя. Блок питания обязательно соответствует представленным требованиям. В противном случае лента работать не будет.

Специалисты не рекомендуют приобретать блок питания с большим запасом мощности. Показателя в 20% выше полученного значения будет вполне достаточно. В противном случае потребуется заплатить за адаптер больше.

Качественные приборы

Светодиодная лента 3528 может быть очень долговечным прибором. Однако специалисты утверждают, что длительным сроком эксплуатации отличаются только изделия проверенных производителей. Наиболее высококлассную продукцию поставляют на рынок компании Maxus, Feron.

Чтобы выбрать качественный прибор, необходимо внимательно осмотреть его. Диоды должны быть припаяны ровно. Дефектов в этой области не должно быть. В противном случае приобретать подобное изделие не рекомендуется.

Также качественные ленты можно определить по типу резистора. В подобных изделиях они имеют показатель сопротивления 150 или 300 Ом. Маркировка таких элементов оборудования будет соответственно 151 и 301. Некачественные ленты имеют в своем составе резисторы 100 Ом (маркировка 101).

Отзывы экспертов

Светодиодная лента 3528, согласно с отзывами экспертов, может применяться как для локального, так и полного освещения внутри помещения. Для этого необходимо правильно выбирать мощность прибора. Представленные ленты работают долго, потребляют минимальное количество электроэнергии.

Не рекомендуется экономить на качестве. В этом случае применение ленты будет не только недолгим, но и небезопасным. Продукция представленных выше мировых брендов известна своей долгой работой (не менее 5 лет). Правильно подключив и выбрав блок питания для осветительного прибора, эксплуатируя ленту в соответствии с инструкцией производителя, можно не сомневаться в ее надежности.

При выборе системы необходимо рассчитать ее мощность, учесть область применения прибора. Только в этом случае работа оборудования будет соответствовать требованиям пользователя.

Рассмотрев, что собой представляет светодиодная лента 3528, а также ее основные характеристики, каждый сможет правильно выбрать осветительный прибор для различных целей.
