Розетки на фартуке для современной кухни абсолютная необходимость, продиктованная обилием бытовой техники.
Для того, чтобы розетки органично вписались в интерьер, а также для соблюдения всех мер безопасности, особое внимание следует уделить их монтажу, расположению и установке защиты.

С этой задачей вполне можно справиться самостоятельно, при наличии базовых навыков и знаний.

Как определить количество?

Количество розеток никогда не будет универсальным, в этом вопросе стоит отталкиваться от количества на кухне бытовых и электрических приборов. Тем не менее, из соображений функциональности на фартуке стоит разместить не менее трёх розеток. Оптимален монтаж двух или трёх гнездовых моделей в нескольких местах.

Важно! Для варочной поверхности, духового шкафа, вытяжки или мойки должны быть предусмотрены отдельные выходы электропитания.

В один источник допустимо подключать несколько маломощных приборов.

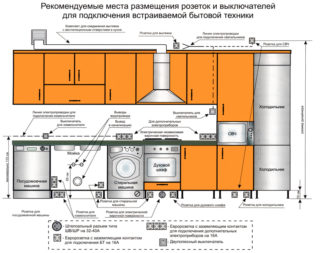

Высота розеток на кухонной панели

Грамотный монтаж розеток на кухонном фартуке предусматривает их расположение на высоте от 10 до 30 см над столешницей гарнитура. При этом, по возможности, не стоит отдавать предпочтение минимальному значению, так как столешница часто бывает заставлена посудой или продуктами, что затрудняет доступ к низко расположенной розетке.

Розетки для мелких бытовых приборов должны располагаться на высоте 1,1 – 1,4 м. от пола.
Источники электропитания для подсветок лучше всего расположить на расстоянии 20 см от поверхности кухонной столешницы.
Источник электропитания для вытяжки следует разместить на высоте 50-60 см от шкафчиков.

Правила монтажа

При размещении источников питания следует придерживаться норм электробезопасности:

Подключаемый прибор должен находиться в радиусе не более полутора метров от розетки.
Расстояние от розетки на фартуке до пола должно составлять от одного до полутора метров.
Провода и контакты должны быть водонепроницаемыми.
Категорически запрещено монтировать розетки в кухонный фартук в зоны над плитой и мойкой.

Важно! Сама по себе процедура монтажа розеток на кухонный фартук не является технически сложной, но она состоит из нескольких этапов, в каждом из которых следует учитывать перечень нюансов.

Если есть сомнения, что удастся учесть каждый из них, лучше доверить процесс монтажа источников электропитания профессионалам, так как ошибки в проведении подобного рода работ могут иметь опасные последствия.

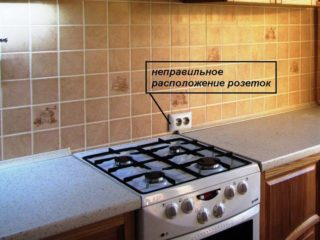

Распространенные ошибки

Если опыт монтажа отсутствует, могут быть допущены следующие ошибки:

Запланированное количество розеток в итоге не соответствует реальным потребностям, в виду того, что требуется подключение гораздо большего количества приборов.
Источник питания для вытяжки монтируется в зоне её непосредственного расположения.
Монтаж проводится после установки кухонного гарнитура.
Розетки располагаются в непосредственной близости от мойки или плиты.
При выборе источников питания выбор сделан в пользу не влагозащищённых моделей.
Мастер забывает пробить штробу в стене на кухонном фартуке.
При установке учтён размер плинтуса за рабочей поверхностью, хотя делать этого не следует.
Выбрана проводка с недопустимым сечением.

Какие дополнительные материалы понадобятся?

Для защиты источников питания от брызг и копоти, необходимо выбирать модели розеток со специальными пластиковыми крышками или глубоким корпусом с защитными шторками.

Сегодняшний ассортимент источников электропитания для кухни предполагает 2 варианта:

Внутренние розетки. Наиболее безопасный вариант, при котором отверстие для розетки и канавка для провода вырезаются непосредственно в стене.
Наружные розетки. Актуальны для домов, где провод прокладывается поверх стен. Чаще всего это применимо к загородным деревянным строениям.

Розетка для кухни может быть различных модификаций:

Иметь защитные шторки.
Быть влагозащищённой.
Дополняться устройством защитного отключения.
Иметь конструкцию выталкивателя, что существенно облегчает процесс выдёргивания вилки без смещения механизма самой розетки.
Иметь встроенный таймер или индикатор наличия тока в сети.

Для установки потребуются:

Перфоратор для формирования гнезда подрозетника.
Коронки и канавочное долото для укладки проводки.
Изолированный электрический кабель.
Коробки подрозетника.
Саморезы.

Также, на современной кухне часто отдают предпочтение выдвижным розеткам. Они располагаются внутри фартука из МДФ. Эту конструкцию сложно назвать практичной, но она, безусловно, добавляет эстетики.

При установке выдвижной розетки следует соблюдать следующие 3 условия:

Кабель должен иметь бесперебойное подключение к сети.
Доступ к фурнитуре не должен быть затруднён, чтобы в случае поломки её можно было легко заменить на новую.
Под поверхностью должно быть много пространства.

Как установить?

После того, как на руках имеется чётко просчитанная схема расположения розеток, следует сделать разметку непосредственно на фартуке.

Работа по подготовке отверстий зависит от материала самого фартука – в плитке или фанере достаточно будет аккуратно просверлить ниши под установку, при этом лучше всего, если потенциальное расположение розеток не будет нарушать рисунок.

Если же предстоит работа со стеклом, то лучше сначала выполнить все замеры, чтобы передать их производителю перед изготовлением фартука. В случае со стеклом только так можно изготовить отверстия под оборудование, чтобы вывести питание.

Информация! При помощи перфоратора готовится место под источник питания. Если на предполагаемом месте установки розетки была старая, её следует демонтировать. Далее устанавливается коробка распределения.

После того, как гнёзда готовы, соединения розеток скручиваются между собой, зачищаются, фиксируются и качественно изолируются. Это предотвратит перегрев в процессе эксплуатации. Провода фазы и нуля следует развести в разные стороны.

Процесс установки

Стандартный алгоритм установки следующий:

Помещение обязательно обесточивается.
На подготовленные отверстия в стене с подрозетником и сформированной проводкой монтируется облицовочный материал фартука.
Устанавливаются розеточные коробки.
Проводка укладывается в штробу и фиксируется.
Розетка подключается к проводке таким образом, чтобы одинаковые по цвету провода были подключены с одной стороны к розетке, а с другой, при помощи соединительных экспресс-клемм, к коробке распределения питания.
Выполняется проверка соединений.
Штробы заделываются строительным раствором, а поверхность выравнивается шпатлёвкой.
Прикручиваются розетки.
Включается питание помещения.

Полезное видео

Предлагаем посмотреть видео для более полной информации:

На современной кухне фартук выполняет не только декоративную и защитную функцию, становясь органичным дополнением гарнитура, но и служит способом увеличить функциональность пространства, за счёт вмонтированных в него розеток. Помимо эксплуатации дополнительных электроприборов, с помощью источников питания, выведенных на фартук, легко решается вопрос о дополнительном освещении рабочей зоны кухни.

Вконтакте

Facebook

Одноклассники

Twitter

высота установки, расчет количества и особенности монтажа

Содержание статьи:

Кухня является наиболее загруженным помещением в плане потребления электрической энергии. В распоряжении хозяйки находится обширный арсенал бытовой техники и различных приборов. С одной стороны это очень удобно, с другой — возрастает нагрузка на линию, требуется множество розеток. Проще доверить составление проекта и монтаж разводки профессионалам, но это дорого, а хорошего специалиста нужно еще найти — существует риск нарваться на неграмотного работника. Установить розетки на кухонном фартуке можно самостоятельно. Для этого нужно ознакомиться с особенностями проведения расчетов, правилами монтажа и мерами безопасности.

Что нужно учитывать при расположении розеток

Перед тем как устанавливать розетки на кухне в фартуке, необходимо тщательно продумать их количество и расположение

Предусмотренные типовыми проектами схемы расположения розеток не подходят к современным интерьерам кухни. В то время как источники энергии закреплены в боковых стенах, основная часть потребителей находится в районе столешницы. В одном ряду со шкафами и внутри них установлены мощная бытовая техника, а сверху стоят не менее мощные приборы.

Составляя схему подключения электрического оборудования, необходимо учитывать такие нюансы:

На начальном этапе монтажа следует проложить трехжильный кабель, даже если заземление не предусмотрено. Впоследствии этот недочет может быть устранен. Тогда не придется менять проводку.
При выборе силового кабеля нужно останавливаться на максимальную потребляемую мощность, когда к одной колодке подключается несколько потребителей.
Розетки на фартуке кухни нужно располагать на таком расстоянии, чтобы не двигать по столешнице приборы, когда возникает необходимость подключить их к сети.

При выборе розеток лучше остановиться на защищенных от брызг вариантах. Это предотвратит вероятность попадания влаги на клеммы.

Определения количества гнезд

Размещение розеток подчиняется определенным правилам для предотвращения короткого замыкания, возгорания проводки

При определении необходимого количества розеток в кухонном фартуке нужно пользоваться простыми математическими правилами.

Требуемый показатель будет состоять из таких слагаемых:

Приборы, которые подключены постоянно: плита, микроволновая печь, кофеварка, вытяжка, лампа, чайник.
Устройства, используемые по мере необходимости: стиральная и посудомоечная машина, хлебопечка, мультиварка, тостер, кухонный комбайн, кофемолка.
Резерв. Его предусматривают для подключения паяльника, пылесоса или других изделий для проведения эпизодических работ.

Не следует делать множество гнезд для каждого из имеющегося в распоряжении устройства — это приведет к лишним расходам и загромождению гарнитура. Оптимальным вариантом является наличие гнезд при максимальной загрузке кухни плюс 1-2 резервных входа. Лучше иметь небольшой запас, так как после монтажа что-то изменить уже не получится, а использование удлинителей и тройников — не самое лучшее решение.

Правила расположения

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

При составлении схемы установки розеток на фартуке нужно руководствоваться не только практичностью, красотой и дизайном. Основное внимание нужно уделить вопросам безопасности.

Следует придерживаться следующих правил:

Закреплять колодки нужно на расстоянии не менее 5 см от столешницы. Это позволит предотвратить их намокание при случайном разливе жидкости.
Нельзя устанавливать выключатели и розетки над мойкой и кухонной плитой. Это может привести к короткому замыканию или расплавлению изделий.

Розетки следует размещать симметрично, на одинаковой высоте и расстоянии друг от друга. Такой подход снижает расходы на материал и позволяет точно знать, где проходит скрытая проводка.
Расстояние до любого прибора не должно быть больше 100 см. От стационарных устройств розетки должны быть на расстоянии длины их штатного кабеля минус 20 см.

Поскольку работа на кухне связана с жировыми испарениями, целесообразно выбирать колодки с крышками, защищающими клеммы от загрязнений.

Высота розеток на кухонной панели

Установка колодок непосредственно на фартуке является наиболее простым и бюджетным вариантом электрификации рабочего пространства. Нет необходимости проводить дорогостоящие и грязные штукатурные работы, так как коммуникации и штробы будут закрыты декоративной панелью.

Составляя электрическую раскладку, следует придерживаться следующих рекомендаций:

Согласно СНиП, максимальная высота розеток от пола не должна превышать 200 см. Если проводится установка промежуточных устройств скрытого типа, они не должны быть ближе 30 см от плинтуса. На этом уровне прокладываются водопроводные и сливные трубы, их прорыв может вызвать короткое замыкание.
Если на столешнице стоит крупная бытовая техника, колодку не стоит крепить непосредственно за ней. Это приведет к тому, что устройство будет выступать за край рабочей поверхности.
При установке розеток на кухне на фартуке целесообразно придерживаться высоты 100 см от пола. Это соответствует СНиП и удобно для хозяйки.
Не следует поднимать розетки под навесные шкафы. Если их расположить высоко, такое решение приведет к потере эстетичности, так как на виду окажутся все провода, идущие от приборов. Лучше остановиться на уровне 15-25 см. Так розетки можно замаскировать за одним из небольших устройств.

Если на столешницу планируется установить массивную бытовую технику, колодку следует приподнять над ней на 5-10 см, чтобы не снимать тяжелую вещь для подключения других приборов.

Подготовка к установке

Перед установкой розеток рекомендуется сделать разметку на стене

Началом процесса электрификации кухни является составление проекта, проведение расчетов и закупка всего необходимого.

Для работы потребуются такие инструменты и материалы:

перфоратор, болгарка, паяльник;
плоскогубцы, кусачки, нож;
отвертки;
рулетка, уровень;
медный кабель ВВГнг-Ls 3×4мм²;
шпатель, шпаклевка;
гофрированная пластиковая трубка.

Сверление плитки под розетку

Подготовка основания проводится в следующей последовательности:

На стены наносится разметка. Линии делаются только в вертикальном и горизонтальном направлении. Помечаются места, где будут находиться розетки и монтажные коробки.
С помощью болгарки и перфоратора делаются штробы и отверстия для стаканов.
В штробы укладываются пластиковые трубки с заранее протянутым внутрь кабелем. После этого канавки заделываются шпаклевкой.

Продолжать работу можно после полного схватывания раствора. Чтобы избежать последующей зачистки, раствор нужно укладывать так, чтобы он не образовывал выпуклый слой после застывания.

Как сделать розетку на кухонном фартуке

На кухонном фартуке лучше устанавливать внутренние розетки, которые не будут выпирать над столешницей

В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера помещения и приоритетов хозяйки.

Чтобы сделать внутреннюю розетку, необходимо еще до установки панели изготовить отверстие и замуровать в нем гильзу. После этого в ней закрепляется колодка с клеммами и контактами. Чтобы поставить внешнюю крышку в фартуке, изготавливается отверстие по форме клемм.

Стандарт монтажа накладных изделий заключается в предварительном креплении в стене кронштейна для фиксации корпуса. Для этого используется деревянный брусок, закрепляемый в нише. Для крепления розетки делается 3 отверстия — для вывода кабеля и саморезов.

Оптимальным вариантом является внутренняя установка. Так изделия не будут выступать над столешницей, а приборы и приспособления можно будет ставить впритык к стене.

Как вырезать отверстие под розетку на фартуке кухни

В МДФ делать дырки проще всего. Для этого используется острый нож, ручной или электрический лобзик. После выпиливания края нужно обработать любым герметизирующим веществом для их защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным резаком или струной после предварительного просверливания контура.

Сложнее всего работать со стеклом. Самостоятельно сделать дырку в закаленном материале практически невозможно. Целесообразно данную процедуру включать в заказ по изготовлению фартука на фирме. Для этого необходимо все точно замерить и рассчитать, чтобы добиться полного совпадения отверстий и проводов.

Пошаговый алгоритм подключения

Монтаж розеток на кухонную панель выполняется в следующей последовательности.

Жилы кабеля зачищаются и пропаиваются оловом.
Концы кабеля вставляются в монтажные коробки и контакты колодок. Проводится их затягивание. Качество контактов проверяется путем натягивания проводов.
Закрепляется колодка. В стакане она фиксируется путем вкручивания болтов, регулирующих положение лапок. Чтобы убедиться, что колодка закреплена надежно, нужно несколько раз всунуть вилку в клеммы и вытащить ее.

Закрепляется внешняя крышка. Помещение обесточивается, проводится подключения кабеля к сети.

Перед включением напряжения нужно еще раз визуально осмотреть схему, чтобы исключить возможность короткого замыкания.

Дополнительные рекомендации

В процессе эксплуатации розетки могут перегреваться, что приводит к окислению контактов и клемм, обгоранию жил. Чтобы не отключать всю квартиру на период ремонта, целесообразно оборудовать линию собственным пакетным выключателем на 16-25А. Это устройство предотвратит возможность короткого замыкания.

Неплохим решением является установка выключателей со скрытой проводкой для управления маломощными приборами — вытяжкой, лампой, тостером, мультиваркой.

При установке розеток нужно выбирать места, наиболее удобные для пользования и соответствующие правилам безопасности. Целесообразно выбирать такую высоту установки устройств, чтобы они обеспечивали максимальный комфорт их использования в самых разнообразных ситуациях. Если кухня имеет большую площадь, источники энергии нужно устанавливать с интервалом не более 100 см. это обеспечит хозяйке полную свободу действий.

Распространенные ошибки

Нельзя устанавливать розетки вблизи источника тепла

В процессе проектирования и монтажа неопытные мастера допускают такие ошибки:

Ошибки проектирования. После установки мебели розетки оказываются за шкафами и крупной бытовой техникой.
Экономия на кабеле, что приводит к его перегреву и плавлению изоляции.
Подключение моечных и проточных устройств через простые автоматы.
Неправильное размещение розеток (над мойкой и плитой, впритык к газовым трубам).
Размещение кабеля в штробах без использования пластиковых трубок.

Соблюдая технологию работ и используя качественные материалы, можно без труда сделать надежную и долговечную разводку на фартуке.

установка розеток, как установить на кухонном фартуке

Сегодня кухня — эта та комната, где не только готовят пищу. Здесь собираются члены семьи пообедать и довольно часто принимают гостей. Поэтому в кухне необходимы разнообразные бытовые приборы, упрощающие и даже украшающие нашу жизнь.

Кухонный фартук – это зона над рабочей поверхностью. Она очень функциональная: не только прикрывают стену от брызг, но и потому что именно на ней располагают розетки для электрических приборов, используемых для приготовления разных блюд: мультиварки, электроплитки, миксера, мясорубки и т.п.

Но перед тем, как установить на кухонном фартуке розетки, вам нужно определить их количество, а это зависит от того сколько приборов вы запланировали в перспективе иметь. Поэтому, в первую очередь, вам нужно сделать проект вашей кухни, где подробно будет описываться их количество и расположение. Но при монтаже розеток следует учитывать также и визуальное размещение, а именно то, на какой высоте вам лучше всего будет ими пользоваться.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
отдельно нужно их установить для вытяжного шкафа;
для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.

Кабель, который идет от бытового прибора к розетке, не должен привышать150см.

Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.

Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.

Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.

Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Ошибки

В установке такого рода приборов неопытные мастера могут допустить ряд ошибок:

Не нужно размещать розетку для вытяжки в зоне ее расположения.

Не нужно учитывать размер плинтуса за рабочей поверхностью.

Если кухонный фартук из пластикового материала, то монтаж следует делать после его установки.

На фартуке обязательно следует проштробить стену.

Располагайте розетки как можно дальше от мойки, чтобы исключить попадание воды в нее — это может привести к короткому замыканию.

Монтаж следует проводить до установки кухонного гарнитура.

Проводка должна быть с допустимым сечением.

Из вышесказанного можно сделать вывод, что при установке розеток следует быть очень внимательным, учитывать даже самые незначительные нюансы и детали. Цена ошибки очень высока!

После того, как вы составили план размещения приборов, можно приступать к его реализации.

Подготовка к установке

Чтобы визуально пометить, где будут находиться приборы, вам нужно простым карандашом отметить их местоположение. При их установке большое значение придается материалу, из которого сделан кухонный фартук. Если у вас, к примеру, плиточное покрытие или фанерное, то вполне достаточно просто очень осторожно сделать в нем отверстие для установки.

Сложности могут возникнуть тогда, когда у вас стеклянное покрытие. Тогда нужно наперед знать все замеры и расчеты, сделать все разметки и отдать их изготовителю такого фартука, который сможет заранее сделать отверстия согласно вашему плану расположения бытовых приборов.

Следует знать, что на кухонных поверхностях не предусмотрена установка скрытых источников питания.

А это значит, что их соединение аккуратно сматывается друг с другом, потом изолируются и хорошо фиксируются, чтобы не допустить перегрева. Также в разные стороны нужно развести провода фазы и нуля.

После выполнения всех этих манипуляций переходим к монтажу.

Процесс установки

Перед установкой розеток на фартуке, то есть над рабочей зоной кухни, вам нужно убедиться, все ли для этого у вас есть. Вам потребуется: перфоратор, канавочное долото и коронка, внутренние коробочки, саморезы, коробка распределителя, дюбеля, трехжильный кабель и двойные розетки мощностью 16 Ампер. При этом нужно помнить, что устанавливать их надо на таком уровне, на какой к ним не дотянутся маленькие дети. Накладные крепления нужно сделать так, чтобы остальные коммуникации в доме не пострадали.

После того, как составлена схема расположения розеток, начинаем их монтаж в стену:

Перфоратором нужно увеличить размер углубления. Если на месте новой розетки, была старая, следует отключить подачу электричества и демонтировать ее.
Ставят коробку распределения.

Перфоратором сверлят дырки для электрических коробок.

Делают в бетонной конструкции штробы.

Проводку нужно расположить в штробы и закрепить.В этом поможет оболочка провода.

В специальные коробки помещают проводку.

Одноцветные провода нужно подключить лишь к одной стороне будущей розетки, с другой стороны соединяют тремя экспресс-клеммами. В результате в каждой клемме должно быть по 5 одинаковых проводков, выходящих от розеток и один провод определенного цвета, который нужно вывести к распределительной коробке.

Изготавливают песчано-цементную смесь, которой замазывают канавки для проводки.

Проверяют правильность соединения и, если все верно, розетки нужно закрепить.

Сегодня очень часто, используют так называемые выдвижные розетки. Они располагаются внутри фартука из МДФ. Поэтому, провода на поверхности отсутствуют. Такое изделие может поворачивается в любую сторону. Но это, скорее всего, просто красиво, чем практично. При установке следует помнить:

кабель бесперебойно должен подключаться к сети;
постоянный доступ к розеточной фурнитуре, чтобы, когда она сломается, ее можно было заменить;
под поверхностью должно быть много пространства, а это исключает наличие шкафов и тумбочек.

Также следует учесть то, что если у вас декоративный кухонный фартук, то не следует ставить розетку на рисунке или орнаменте, чтобы не портить его внешний вид.

Учитывайте все эти критерии, и тогда ваш ремонт не принесет вам много забот.

на какой высоте расположить розетки

Современная кухня – это не только сердце дома, место для посиделок и зона приготовления пищи, но и технически оснащенное помещение, требующее мощной электропроводки. Кухня 40-летней давности в сравнении с современной отличается кардинально. Если раньше в помещении было достаточно одной розетки под холодильник, то теперь их нужно как минимум шесть.

Как же правильно разместить розетки на фартуке кухни, чтобы они были полностью безопасными и легкодоступными?

Что учитывать при расположении розеток

Кухня – одна из самых энергопотребляющих комнат в доме. Большое количество электроприборов требует мощной проводки и, соответственно, множества контактных соединений. Схема расположения розеток и выключателей на кухне перед началом ремонта – дело обязательное. Составление схемы начинается с подсчета общей мощности всего оборудования, планируемого к установке.

Примерный перечень электроприборов и потребляемой ими мощности:

светильники – 150-200 Вт;
холодильник – 100-500 Вт;
СВЧ печь – 500-3000 Вт;
электрочайник – 2000 Вт;
телевизор – 50 Вт;
духовой шкаф – 2000-4000 Вт;
индукционная варочная панель – 7000-9000 Вт;
электрическая варочная панель – 5000-7000 Вт;
вытяжка – 100-300 Вт;
мультиварка – 1450-1500 Вт;
кофеварка – 900-1500 Вт;
миксер – 100-500 Вт;
тостер – 700-900 Вт;
стиральная машина – 2000-2500 Вт;
посудомоечная машина – 1800-2500 Вт;
проточный водонагреватель – 3000-8000 Вт;
кофемолка – 200-900 Вт.

Внимание! Учитывайте то, что не все приборы будут включены одновременно, но общую мощность рассчитать необходимо.

Максимальная мощность энергопотребления нескольких одновременно включенных электроприборов в обычной квартире, как правило, не превышает 7000 Вт, но бывают исключения. Если у вас этот показатель выше, серьезно задумайтесь о распределении нагрузки по фазам или вводе 380 В.

Выбор кабеля для устройства мощной электропроводки начинается с расчета сечения общего питающего провода и отходящей к токоприемникам проводки:

Общая нагрузка всех электроприборов	Сечение кабеля	Материал
До 3500 Вт	ВВГнг-Ls 3х2,5 кв. мм	медь
До 5500 Вт	ВВГнг-Ls 3х4 кв. мм	медь
До 10000 Вт	ВВГнг-Ls 3х6 кв. мм	медь
До 15000 Вт	ВВГнг-Ls 3х10 кв. мм	медь

Совет. Даже если в вашем доме заземление старого типа, в комнатах, где производится капремонт, делайте проводку трехжильным кабелем. Когда дело дойдет до замены всей электропроводки, вам не придется переделывать весь дом.

Правила расположения розеток на кухне

Учитывая суммарную мощность электроприборов и сечение кабеля, составляем схему расположения контактных соединений. На это влияет место установки кухонных электроприборов и соблюдение требований безопасности.

Правила расположения кухонных розеток на фартуке:

За нижними модулями для встроенной техники розетки располагают на высоте минимум 10 мм от уровня плинтуса.
Выбранное место для контактного соединения должно быть сухим.
Выключатели для источников питания при необходимости располагают на высоте минимум 0,5 м от пола.
Розетка должна находиться не далее, чем на 1 м от подключаемого к ней токоприемника.
Нередко контактные соединения устанавливают на внутренней стороне нижних кухонных модулей.
Источники питания для техники, встраиваемой в верхние модули кухни (вытяжка, СВЧ, кофеварка и т. д.), должны находиться на расстоянии 6 см от верхней кромки кухонных шкафов.
Высота расположения розеток для маленьких электроприборов временного использования (кофемолка, миксер, чайник и т. д.) – не более 1-1,5 м от уровня пола.

В одну розетку разрешается подключать несколько токоприемников с маленькой мощностью, если суммарное энергопотребление не превышает возможностей электропроводки и контактного соединения.

Максимальная потребляемая мощность для розеток российского производителя составляет 1300 Вт, импортного – 3500 Вт. Специалисты рекомендуют приобретать розетки с функцией автоматического отключения электроэнергии. В случае утечки тока срабатывает реле, и розетка отключается.

Электроприборы большой мощности должны подключаться в собственные источники электропитания.

Внимание! Установка розеток на кухне на фартуке вблизи раковины или плиты запрещена.

Расположение розеток на фартуке в три линии считается самым удобным. Так, верхняя линия источников питания служит для подключения к ней осветительных приборов, вытяжки и другой техники, установленной в верхних модулях кухонного гарнитура.

Средняя линия – это розетки свободного использования для подключения маленьких электроприборов, которые в работе не постоянно.

Нижний ряд служит для подключения встроенной в нижние модули техники и выдвижных розеток на рабочей столешнице (при их наличии).

Подготовка к установке

Согласно составленному плану выполняем разметку стен. Вымеряем и отмечаем строительным карандашом места креплений источников питания. При нанесении разметки обращаем внимание на рисунок будущего фартука. Розетки не должны его портить.

Совет. Если вы заказываете скинали, не забудьте предупредить производителя об отверстиях для розеток в установленных местах.

Из инструмента для установки розеток понадобится:

перфоратор;
уровень;
штроборез или болгарка;
корончатое сверло;
плоскогубцы;
рулетка;
индикаторная отвертка;
мультиметр;
карандаш.

Необходимые материалы:

трехжильный кабель нужного сечения;
подрозетники;
распредкоробка;
экспресс-клеммы;
алебастр;
кембрики;
необходимое количество розеток по 16 А;
дюбель-гвозди;
саморезы.

Как сделать розетку на кухонном фартуке

После обесточивания помещения по готовой разметке проделываем в стене отверстия для внутренних коробок и штробы для кабеля. Отверстия для коробок делаем при помощи корончатого сверла нужного диаметра, а канавки – болгаркой или штроборезом.

Сразу же, по ходу дела, примеряем внутренние коробки. Если они не входят четко в подготовленные гнезда, расширяем последние перфоратором. Внутри канавок вбиваем в стену пластиковые дюбели с шагом в полметра. Они потребуются для фиксации электропроводки. Крепим на места коробки, прокладываем кабель, фиксируя его при помощи самонарезающих винтов и хомутов в канавке.

Совет. Вместо дюбелей с хомутами прихватить проводку внутри штроб для дальнейших работ поможет простой алебастр. Материал быстро схватывается и легко наносится.

Провода обрезаем таким образом, чтобы запас примерно в 5 см выходил из коробки и подрозетников. Подключаем кабели к розеткам, прозваниваем все контактные соединения мультиметром. Если все в порядке, переходим к следующему этапу ремонта – штукатурным работам.

На подготовленные стены устанавливаем кухонный фартук из плитки, стекла, мозаики, МДФ или других материалов. Отверстия на панелях должны полностью совпасть с установленными подрозетниками. По завершении всех работ к торчащим из подрозетников проводам подключаем розетки.

Пошаговый алгоритм подключения розеток

Среди выведенных из коробок проводов находим одинаковые по цвету, подключаем их с одной стороны к розетке, а с другой – к распредкоробке при помощи клеммников.

Важно! Во избежание риска короткого замыкания правильно зачищайте провода перед подключением к клеммам. Провод должен быть зачищен ровно настолько, насколько он будет заходить в клемму. Если вы зачистили лишний фрагмент, лучше срезать его кусачками.

Заводим провод в клемму и хорошо затягиваем прижимной винт. Важно, чтобы из клеммы не выглядывал оголенный участок, а сам кабель держался в клемме прочно. Фиксируем корпус в подрозетнике, ровно его установив. Прячем корпус за декоративно-защитной крышкой.

Часто допускаемые ошибки

Чаще всего ошибки в установке розеток люди допускают по незнанию элементарных правил их монтажа.

Самые распространенные промахи:

Начало работ без составления чертежа и разметки. Если не просчитать, какая мебель и техника где будет располагаться, после завершения долгожданного ремонта высока вероятность столкнуться с такой проблемой, как спрятанные за шкафчиками розетки и необходимость в использовании переносок.
Подключение розеток для питания «мокрых» электроприборов через обычный автомат. Такая техника, как проточный водонагреватель, посудомоечная или стиральная машина, обязательно должна быть запитана через устройство защитного отключения или дифференциальный автомат.
Установка обычных розеток возле смесителя, под мойкой, неподалеку от газовой трубы или варочной панели. Такое расположение запрещено правилами безопасности. Отступ от потенциально опасных зон должен составлять не менее 0,5 м. Если проводка уже подведена и возможности изменить место расположения розеток нет, лучшим вариантом будет установка влагозащищенных источников питания.
Подключение холодильника через удлинитель, который не отвечает требованиям безопасности. Подключение мощных электроприборов через электроудлинители не заводской сборки или старые переноски может спровоцировать возгорание.

Обратите внимание! В некоторых моделях холодильников для подключения морозильной камеры выведен дополнительный шнур электропитания. При планировании разметки обязательно учитывайте модель будущего холодильного прибора и ее особенности.

Если в квартире скрыты трубопроводы, соблюдайте осторожность при штроблении стен для установки нижней линии розеток. На расстоянии между 10 и 25 см от пола могут быть вмонтированы трубы водопровода и канализации.

Заключение

Ставить розетки на кухонный фартук необходимо согласно составленной схеме. Сечение кабеля выбирайте в соответствии с суммарной мощностью подключаемых электроприборов и не забывайте о третьей жиле заземления. Планируйте расположение розеток строго в безопасных зонах, соблюдайте осторожность при штроблении стен вблизи скрытых трубопроводов.

При подключении розеток следите за прочностью соединений. Если провод плохо подсоединен к клемме, а в розетку подключен постоянно используемый мощный электроприбор, защитно-декоративная крышка со временем начнет плавиться. Будьте внимательны, четко следуйте всем правилам безопасности, и надежное электроснабжение кухни будет служить вам долгие годы.

Всегда непросто установить розетки на фартуке с использованием МДФ панелей. Небольшой лайфхак, во многом упрощающий работу, в этом видео:

как установить и скрыть с соблюдением правил безопасности

Правильное обустройство кухни предполагает покупку и использование различной техники, работающей от электрической сети. Определиться с оборудованием нужно еще до ремонта, чтобы точно определить количество электроточек. Чаще всего розетки устанавливаются на кухонном фартуке, поскольку возле рабочей зоны хозяйки проводят больше времени. Поэтому их размещение необходимо тщательно продумать до мелочей. Из статьи можно узнать о правилах расположения, видах розеток и способах монтажа.

Особенности размещения

Определиться с количеством розеток на кухне, их видом и другими особенностями помогает заранее приготовленная схема. Главные правила размещения заключаются в технике безопасности. Основные из них:

розетки, которые располагаются за столами для готовки еды надо устанавливать на высоте 10 см от пола;
максимальная длина провода для питания не должны быть более 1,5 м;
при использовании встраиваемой техники нужно соблюсти 1 м радиуса от розетки до оборудования;
с внутренней стороны тумбочек и мойки можно устанавливать источники питания;
для вытяжки розетка ставится за шкафчиком, высота от его конца 5–10 см;
на фартуке кухонного гарнитура размещается основное количество электроточек для подключения небольших приборов. Оптимальная высота от пола составляет 1–1,5 м;

над мойкой и плитой монтаж розеток строго запрещен, их надо выносить в сторону на расстояние около 60 см.

В одну линию можно подключать сразу несколько видов техники, при условии небольшой их мощности. Предел возможностей для такого источника составляет примерно до 3–3,5 кВт.

Мощные устройства подключаются в отдельные розетки, под которые делают отдельную линию. При покупке рекомендуется использовать электроточки с возможностью автоматического отключения, что помогает перекрыть питание при утечке тока.

Освещение рабочей части

Кроме подключения техники в розетки, очень важным моментом является освещение фартука и подвод питания к нему.

Дополнительный свет оформляется согласно определенным требованиям, а именно п. 2.12 ВСН 59–88. Оно должно быть не меньше 200 лк, и подобное требование относится к освещению умывальника. Основное освещение в кухне должно быть 100 лк.

Реализовать подсветку возможно разными методами, тем более что в продаже есть любые варианты под вкусы клиента и стилистические требования.

К самым распространенным решениям относится:

установка дополнительного светильника на стене. В данном случае можно применять лампы накаливания, обычные или люминесцентные варианты и прочие. Реализация этого достаточно простая, но внешний вид не очень эстетичный. Согласно ПУЭ, для ламп накаливания обязательно должны быть предусмотрены защитные стекла, а монтаж делать над столами. Для люминесцентных видов применяют решетки;
использование угловых светильников. Вариант более привлекательный и интересный, для вида больше подходят люминесцентные лампы, которые ставятся одной частью к стене, а второй на днище навесного шкафа. За счет реализации удается замаскировать светильник;

монтаж точечных светильников. Они монтируются в навесные шкафы и зачастую применяют устройства с направлением 12В, поэтому надо дополнительно купить преобразователь, а установку делать за пределами мебели;

применение подсветки фартука. Этот вариант самый оптимальный, красивый и реализуется с дополнительным использованием стекла. Как сделать мебель с подсветкой, знает любой мастер, выбор идеален по эффективности и внешности, но стоимость — главный минус.

Естественно, розетки для освещения надо делать так, чтобы они были незаметны для глаз. Лучше всего монтировать их выше навесных шкафов или за ними, но в таком случае потребуется вырезать нишу в задней стенке для доступа к сети и подключения вилки.

Розетки в рабочей зоне

Самый важный вопрос у владельцев кухонь — как сделать так, чтобы розетки не бросались в глаза, были удобными в использовании и в достаточном количестве.

Рабочая часть несет большую нагрузку, поскольку к электроточкам подключается много временных и постоянных приборов в виде чайника, мясорубки, блендера и т.д.

Лучше всего до ремонта определиться с количеством техники, которая есть и будет применяться постоянно и периодически, а к числу розеток добавить 20–30% запаса.

Чаще ставится не меньше 3 шт., но лучше разместить около 5 и более в зависимости от размеров кухни.

Стандартные

Проще всего для фартука подобрать стандартные розетки, которые не отличаются своими характеристиками от других, но есть несколько важных особенностей:

расположение сразу над столешницей усложняет процесс использования электроточками, кроме того, на них постоянно попадает мусор, что может приводить к неприятным результатам. Чаще монтаж проводится на высоте от 10 см от столешницы;
установка под самый верх фартука возле нижнего края навесных шкафчиков помогает немного скрыть розетку, а использование их весьма удобное;

если фартук окружен плитой с одной стороны и мойкой с другой, то расположение будет сугубо по центру;
в случае размещения с одной стороны фартука шкафа, можно делать монтаж электрической точки в углу, чтобы освободить немного рабочего места, а на тумбу ставить приборы в виде комбайна и прочей техники.

Технически подключение розеток не отличается от монтажа в других помещениях дома или квартиры.

Угловые

Многие не знают, как спрятать возле фартука розетки, чтобы они были незаметны для глаз. Хорошим выходом будет использование угловых видов, которые в большом ассортименте есть в магазинах. Главные особенности:

за счет углового расположения они монтируются сразу к стене и столешнице или навесной мебели, поэтому после обустройства их будет почти незаметно;
в качестве основного места для монтажа часто используется уровень столешницы, но при подобном расположении в них может попадать влага, мусор, поэтому лучше подходит верхнее крепление, исключающее короткое замыкание;
технически, подключение выполняется двумя методами, среди которых проведение скрытой линии прямо в стене или монтаж открытых проводов, проходящих под гарнитуром или за ним.

Лучше всего использовать способ скрытой проводки, поскольку провода будут под надежной защитой, это дешевле, если линия ведется во время ремонта.

В мебель

Кроме стандартного монтажа электроточек в фартук есть вариант покупки специальных установок для маломощной техники, которые устанавливаются прямо в мебель, столешницу. На практике методика используется довольно редко, поскольку есть много ограничений:

часто монтаж проводится в столешницу. Главные минусы способа — попадание влаги, грязи, даже при наличии защитных крышек, поэтому их надо ставить вдали от мойки;
следующий недостаток заключается в методе установке и ограничениями ПУЭ, согласно которым нельзя монтировать электроизделия в деревянные поверхности, а столешница является именно такой;

поставить розетку в столешницу проблематично, поскольку надо купить дополнительно закладные коробки из стали, которые исключат возгорание древесины. Провода тянутся по мебели, поэтому используется гофра из металла, исключающая пожар. На кухне может быть прорыв труб или сильная влага, поэтому все дополнительные элементы нужно правильно обустроить, чтобы исключить контакт электричества с влагой;
при монтаже готовых установок в мебель потребуется выделить место под мебелью для самой линии и короба.

Скрытые

Потайные розетки считаются новинкой на рынке, но не могут решить всех проблем. Это определенный подвид обычной электроточки, но с нестандартным механизмом, который при нажатии выдвигается, открывая доступ для подключения. В закрытом положении их почти не видно, они закрываются крышкой, что помогает сократить попадание грязи и влаги.

Главный минус данного устройства считаются номинальные показатели. Почти все производители делают скрытые розетки с номинальным током 6А, поэтому для аппаратуры свыше 1,5 кВт их не получится использовать.

Это важный параметр, а если его не учесть, то они быстро выходят из строя, для рабочей зоны кухни лучше использовать розетки от 10А.

При выборе лучше отдавать предпочтение моделям со стальным корпусом.

На сегодняшний день есть много вариантов по установке розеток в фартук или возле него. У каждого описанного метода и вида есть ряд плюсов и минусов, поэтому надо выбирать то, что нравится хозяйке.

Подготовительные работы

Популярное оформление кухни — стеклянный фартук. При помощи него можно зрительно увеличить пространство, а также создать атмосферу праздника.

Само стекло обладает рядом положительных сторон, но при установке надо учитывать все тонкости, среди которых отверстия для установки розеток. Если не вырезать их заранее, то монтаж в дальнейшем будет невозможен.

Сам процесс установки для любого материала фартука почти не отличается. Первоначально нужно подготовить инструмент и саму поверхность:

для крепления розеток придется работать перфоратором, коронками и долотом;
для проведения линий рекомендуется использовать трехжильный кабель с двойной изоляцией, диаметром 2,5 мм, подрозетники, распределительную коробку, сами розетки по 16А и более, дюбели и саморезы.

Высота установки рекомендуется такова, чтобы дети не могли доставать к электричеству и приборам. Как правило, монтаж в фартуке делается на расстоянии 1–1,5 м от пола, поэтому доступ ограничивается.

Определившись с количеством техники, розетками и нарисовав схему, надо перенести данные для электроточек прямо на стену с помощью карандаша. Очень важно понимать, из чего делается кухонный фартук.

В кафельной плитке или фанерном основании для установки нужно аккуратно вырезать отверстие. Больше всего сложностей со стеклянной рабочей зоной. В таком случае изготовителю фартука надо заранее дать параметры согласно схеме и расположению приборов.

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
Установить на новые места коробки и закрепить их.
Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
Подготовленный кабель выводится в коробку.
Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

проводку нужно подключить бесперебойно к сети;
во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Возможные ошибки

Среди распространенных ошибок встречаются:

при самостоятельной работе не учитывается высота плинтуса на столешнице;
установка розеток до монтажа мебели без учета планировки и основной схемы расположения;
при пластиковом фартуке подрозетники нужно монтировать и фиксировать после установки самих панелей;
на кухонном фартуке обязательно нужно штробить стену, чтобы делать скрытую и защищенную линию;
размещение должно быть от 60 см от мойки и плиты.

Электричество — очень серьезный момент не только на кухне, но и в других помещениях. Во время ремонта и установки электроточек обязательно следует покупать качественные провода, розетки с нужными техническими параметрами, а для мощной и крупной техники ставить отдельные автоматы. Самостоятельный монтаж без нужных знаний исключается, дело нужно доверить профессионалам.

Что касается эстетического вида, то цветовая гамма подбирается индивидуально, в зависимости от основного стиля и пожеланий владельцев. На фото можно видеть, как сочетаются черные розетки на белом фартуке, можно делать их однотонными или контрастными. Все идеи оформления представлены на видео:

Понравилась статья? Расскажите о ней друзьям:

5 ошибок расположения розеток на кухне — схема, расстояния, высота размещения над столешницей, в цоколе, для встраиваемой техники.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Источник

Поделиться новостью в соцсетях
