ПОДЪЕМНЫЕ ВОРОТА ДЛЯ ГАРАЖА: виды, фото, особенности выбора

Содержание статьи

Гараж – стратегически важный объект участка, как с функциональной, так и с эстетической стороны. Поэтому, стоит позаботиться о его красивом внешнем виде и, конечно же, об удобстве в использовании. Наиболее практичными для гаража являются подъемные ворота – это комфортно для водителя и рационально с точки зрения использования пространства.

Грубо говоря, подъемные ворота – это уезжающая под верх створка, то есть, она не совсем не займет места. Ее не нужно долго открывать или прикладывать для этого усилия. Итак, решено: гараж должен быть снабжен подъемными воротами. Давайте разберемся что это такое.

Какие бывают подъемные ворота?

Все подъемные ворота разделяются на 3 основных вида:

1) Подъемно – поворотные ворота. Цельная створка ворот, благодаря работе шарнирно – рычажного механизма, поднимается под потолок гаража, и таким же образом опускается.

2) Секционные ворота. Они состоят из секций – примерно по полметра каждая, количество секций зависит от высоты конструкции. Они могут быть выполнены из металла, пластика или дерева. При поднятии, такая наборная створка затягивается под потолок, затем также и опускается.

3) Рулонные ворота. Выполнены по принципу роллет. Большая алюминиевая створка, благодаря механизму управления, поднимается и скручивается в защитном алюминиевом коробе, который установлен над проемом ворот.

Чтобы обеспечить свой гараж удобными воротами, лучше всего будет выбрать какой-то из этих трех вариантов. Естественно, каждая разновидность имеет свои плюсы и минусы, чтобы их правильно учесть, рассмотрим более подробно каждый вид.

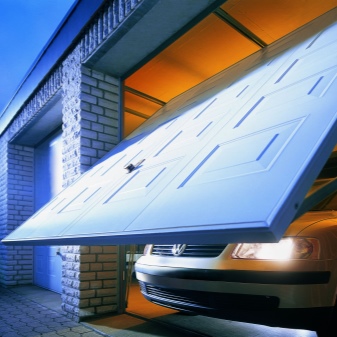

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

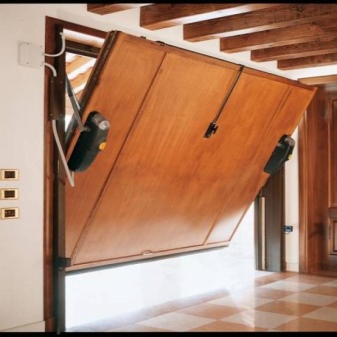

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

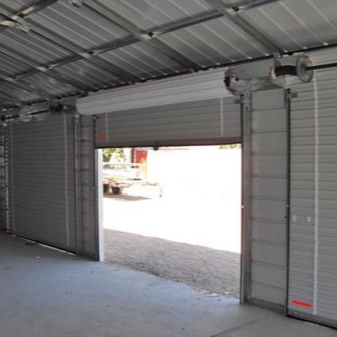

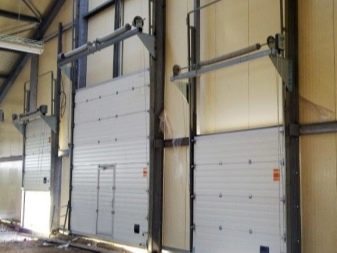

Секционные ворота

В таких воротах створка имеет наборную структуру – она набирается из отдельных секций, скрепленных между собой шарнирами.

Такая модель позволяет створке легко изгибаться, поднимаясь на потолок и выравниваться опускаясь, когда ворота закрываются. Скрепление секций при помощи шарниров выполняется с определенным шагом, чтобы избежать люфтов, их должно быть не менее трех штук на самой минимальной ширине ворот.

Если же ворота нужны широкие, то требуется установка дополнительных шарнирных соединений, они в данном случае выполняют функции ребер жесткости конструкции.

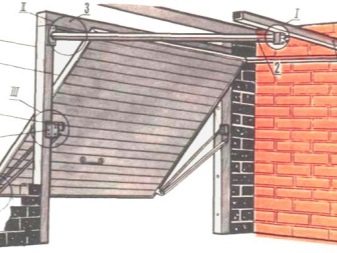

Схема общего устройства ворот так

Подъемные ворота для гаража: размеры, цены и конструкции

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Одним из лучших способов оформления въезда во двор и для гаражных сооружений считаются подъемные ворота. Они отличаются сложным устройством, но при этом их все же возможно смонтировать самостоятельно. Кроме многочисленных достоинств, подобная конструкция имеет значительную стоимость. Перед приобретением подобных механизмов, рекомендуется изучить характеристики и особенности монтажа, чтобы качественно обустроить подъемные ворота для гаража: размеры, цены изделий должны учитываться.

Подобные системы не только функциональны, но и обладают эстетическими качествами

Содержание статьи

Подъемные ворота для гаража: размеры, цены и свойства

Конструкции, которые открываются с помощью поднимания, называются подъемными. Они бывают разных видов.

Стоит выделить следующие разновидности:

• поворотно-секционные модели — монолитное сооружение, у которых выдвигается нижний элемент. В данном случае основная часть ворот помещается внутрь гаража, а снаружи оставляется козырек;

Эта модель может иметь разные конфигурации

• для подъемных секционных устройств не требуется дополнительного пространства, так как секции размещаются горизонтально;

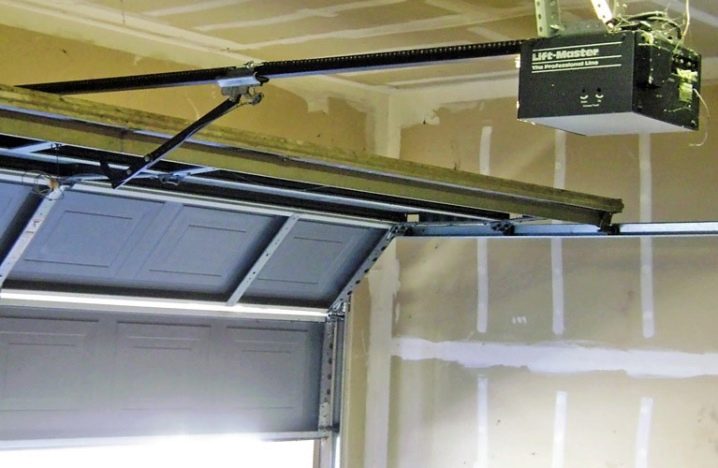

Вариант подъемно-секционного механизма

Статья по теме:

Секционные ворота в гараж. Размеры и цены популярных производителей, практическое руководство по выбору с советами по монтажу в специальной публикации нашего портала.

• подъемно – поворотные механизмы в открытом состоянии смотрятся как горизонтальный козырек. Применение установки имеет множество преимуществ.

Такая конструкция характеризуется простотой

Принцип действия подъемных ворот

Вы можете попробовать установить подъемные ворота для гаража своими руками. Для этого обязательно изучите  чертежи, фото и видео. Важным преимуществом подъемных установок считается несложный механизм действия. Система собирается из рамы и деталей направляющих, с применением которых производится перемещение. В качестве основания применяется стальная рама, которая устанавливается в проем гаража. При самостоятельном производстве для нее применяются трубы из металла с прямоугольным сечением.

На чертеже можно видеть основные элементы системы

В момент открытия конструкции задействуются специальные рычаги и механизм на роликах, которые производят перемещение конструкции по направляющим. Нижние элементы поднимаются и образуют подобие козырька.

Открывающийся механизм бывает:

• шарнирно-рычажный более крепкий. Он обеспечивает передвижение полотна по необходимой траектории и не имеет блокировку конструкции. При таком методе необходимо правильно выполнить установку направляющих;
• устройство на противовесах состоит из специального троса, который монтируется к нижним элементам рамы, а также проходит через специальный противовес. Такая конструкция применяется при значительном весе конструкции.

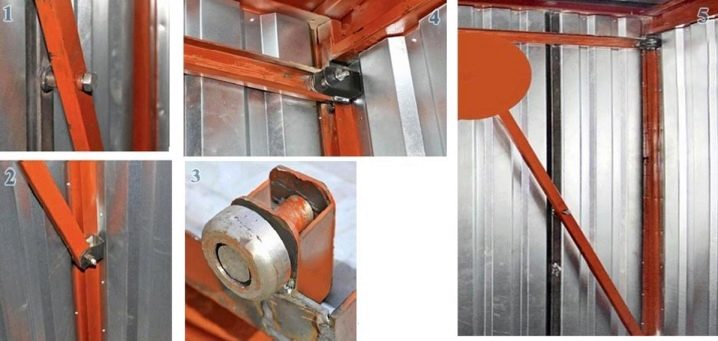

Особенности механизма для ворот

Полезная информация! Подобные установки можно оснастить пультом управления или электроприводом.

Достоинства и недостатки подъемных конструкций

Стоит учитывать для установки подъемных ворот для гаража – размеры, цены и свойства конструкций.

У подъемных систем стоит выделить такие достоинства:

• цельность полотна и прочность, которые обеспечивают защиту от взлома;
• материал конструкции отличается стойкостью к коррозии;
• не занимают много места;
• могут обшиваться разными отделочными материалами;
• дополнительно могут утепляться специальными панелями;
• система открывания выполняется автоматически или вручную.

Подъемные системы рекомендуется для участков СС ограниченным пространством

Есть у системы и некоторые недостатки. Монтаж производится только в проемы прямоугольной формы. Когда ворота открываются, снижается высота проема. Также стоит учитывать, что при большом весе ворот, понадобится установка дополнительных противовесов.

Стандартные размеры подъемных гаражных ворот: цены определенных моделей

Перед тем как купить подъемные ворота в гараж, цену нужно уточнить. Стоимость конструкции зависит от материала, особенностей механизма и от наличия системы управления. Важным параметром, на который стоит обратить внимание, является толщина полотна.

В таблице представлены некоторые популярные модели подъемных конструкций.

Таблица 1. Средняя стоимость подъемных конструкций

При выборе определенной модели нужно учитывать особенности подъемного механизма

Как самостоятельно рассчитать габариты конструкции?

Устанавливая подъемные ворота для гаража, размеры, цены имеют большое значение. Стоимость конструкции напрямую зависит от ее размеров. Необходимые размеры можно просчитать самостоятельно. Если ширина автомобиля 1,8-2 метра, то габариты ворот должны подбираться с запасом. Чтобы въезд был свободным нужно предусмотреть по 0,5 метров с каждой стороны. При этом общая ширина может получиться около трех метров.

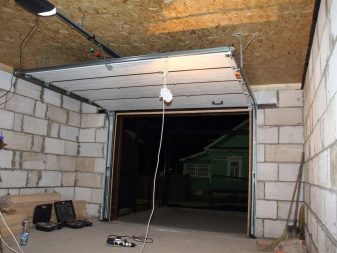

Устройство секционных ворот

При приобретении готовых систем, стоит учитывать, что многие производители предлагают конструкции определенных размеров. Чтобы не ошибиться с размерами, можно вызвать специалиста в компании, у которой будут приобретаться ворота.

При самостоятельном конструировании ворот необходимо изготовить точный чертеж со всеми размерами и деталями. При этом значение имеют точные размеры гаражных ворот для легкового автомобиля.

Особенности подъемных установок

Как выбрать материал для ворот?

Для создания простых моделей необходимы деревянные бруски, различные уголки, полосы из металла, пружины и кронштейны. Также потребуется полотно и электропривод, обеспечивающий закрывание и открывание ворот. Полотно можно сделать из дощатого щита, покрытого листами из металла, сэндвтч панелей или цельного листа.

При самостоятельном изготовлении часто используется щит из досок, который сверху покрывается листами стали. Для создания теплоизоляции применяется пенопласт или пенополистирол.

Часто в качестве материала применяется древесина

Нюансы сборки гаражных подъемных ворот своими руками: чертежи и видео

Для создания подъемно поворотных ворот своими руками, фото которых представлены на сайте, понадобятся определенные инструменты. Это молоток, уровень, сварочный агрегат, набор отверток, гаечных ключей и сверл. Сначала делается проект будущей системы. В интернете есть большое количество чертежей, с помощью которых можно создать функциональные конструкции.

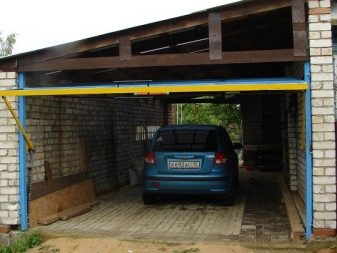

Особенности монтажа

С помощью чертежа собирается коробка из брусков. Деревянные детали собираются с применением угольников.

Монтаж полотна

Готовую раму обшивают листовым материалом или щитом. Затем выполняется основа механизма. При этом монтируется швеллерный кронштейн, который соединяется с пружиной при помощи регулировочной пластины. Пружина крепится за нижние витки.

Полотно может монтироваться на любую удобную высоту

С помощью сварочного агрегата пластина крепится к торцевой части рычага. Затем монтируются рельсы для движения механизма. Полученную конструкцию можно окрасить.



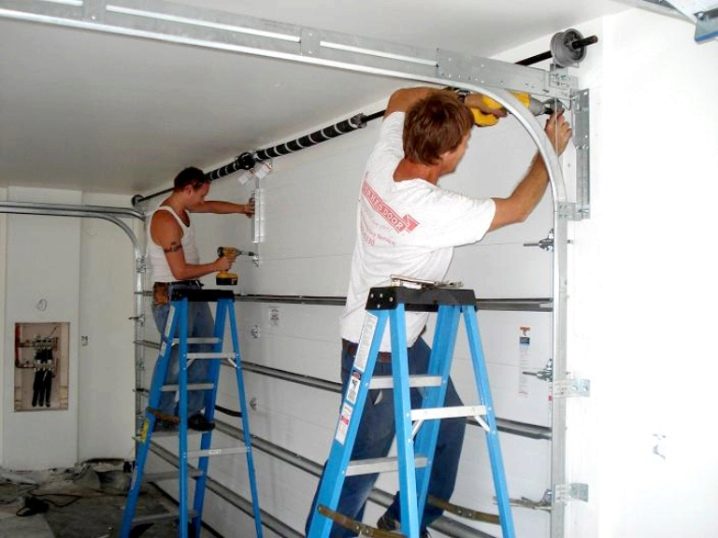

Установка подъемной системы

Полезные рекомендации

Полезные рекомендации от специалистов помогут собрать качественную конструкцию:

• использование сварки отличается удобством. При таком способе крепежа не нужно просверливать отверстия;
• высота проема не должна быть менее 2,3 метра;
• расстояние между потолком и верхней частью проема составляет 0,4-0,5м;
• в нижней части полотна можно установить паз, в который вставляется уплотнитель;
• вес полотна не должен превышать 100 кг;
• для монтажа привода используется реверсивная лебедка, а для пульта подойдет переделанная сигнализация от автомобиля;
• в конструкции можно сделать небольшие вставки для лучшей освещенности;
• применение стопорных механизмов защитит от защемлений.

При правильном монтаже подобные конструкции полностью безопасны

Использование рекомендаций и пошаговых инструкций позволит создать функциональные и удобнее подъемные системы.

Видео: самодельные подъемные ворота для гаража или сарая
