Ступени винтовой лестницы: ширина и высота

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

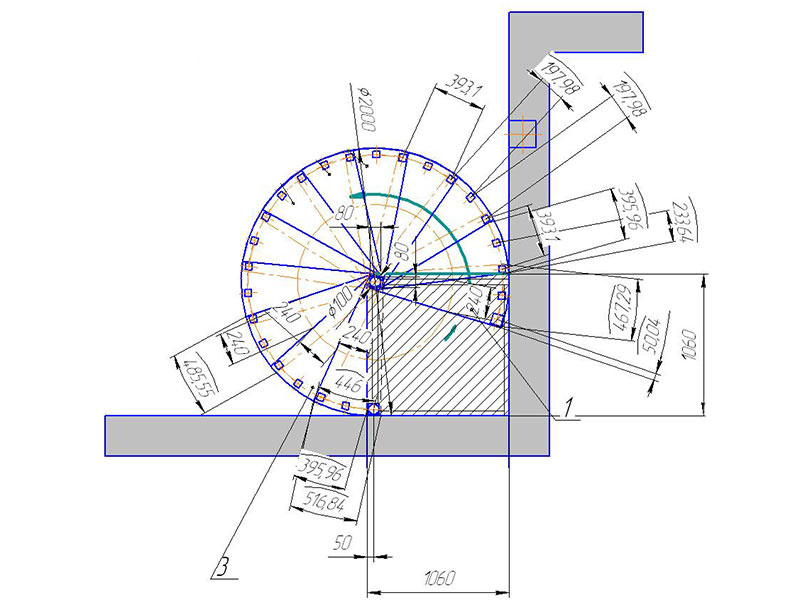

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков.

При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см.

Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
Высота — 18 — 20 см.
Длина — не менее 80 см, но не более 1 м.

Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

Винтовая лестница своими руками — чертеж, этапы изготовления

Наличие винтовой лестницы в вашем доме или многоэтажной квартире может облагородить интерьер и стать его изюминкой. Представьте, как эстетично она будет смотреться в ваших апартаментах. Но главное — это то, что вы можете сделать ее самостоятельно. Как? Читайте ниже.

Для того, чтобы приступить к чертежам, закупке оборудования и монтажу, необходимо определиться как именно будет происходить весь рабочий процесс. Имеются только два варианта:

В первом варианте ступени конструкции фиксируются на несущей опоре и винтовых поручнях. Считается дешевой, но при этом очень надежной конструкцией.
А в этом варианте ступени и под ступени закрепляют, не используя опору на гнуто — клееные поручни. Такой подход установки конструкции достаточно сложный, даже у человека с небольшим опытом могут появиться затруднения.

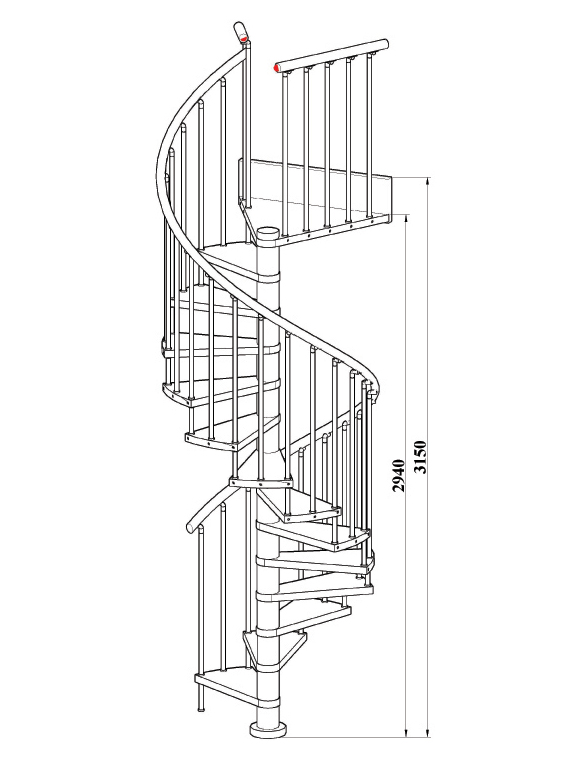

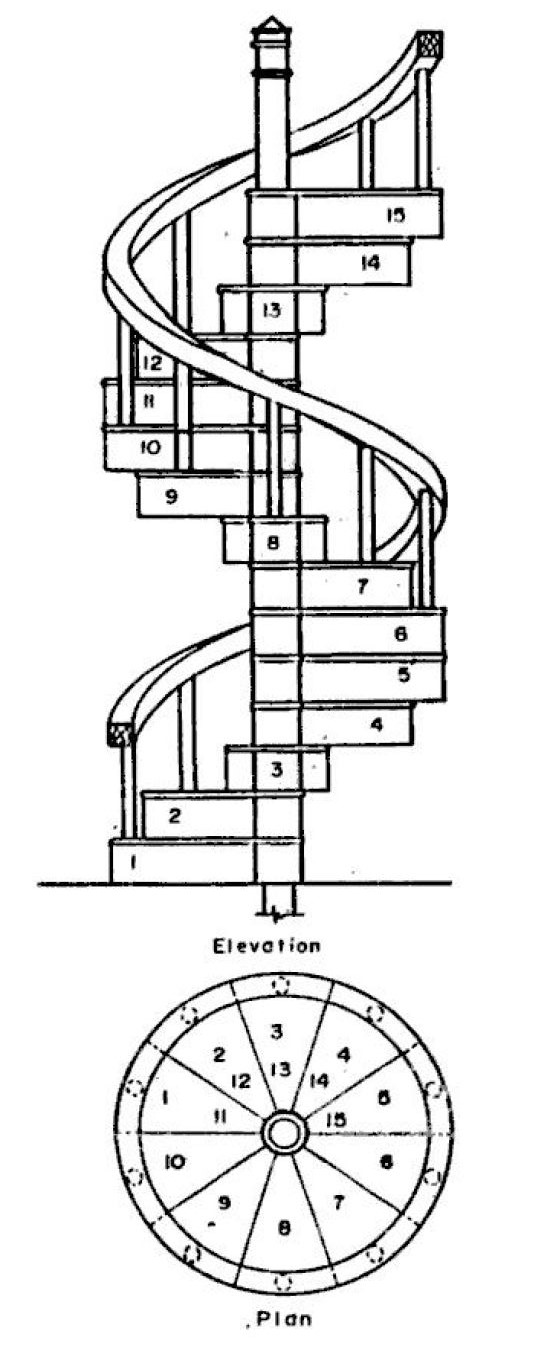

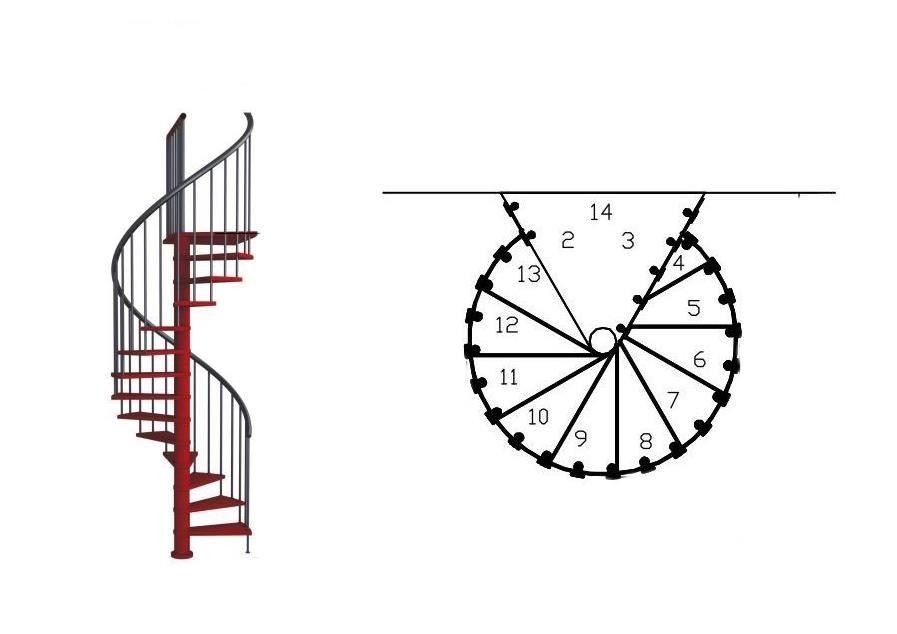

Чертёж простой винтовой лестницы

Если желание производить расчеты и делать чертеж отсутствует, то можно приобрести уже готовую конструкцию. Вам останется только собрать ее. Но стоит помнить, что ценник на уже готовое изделие будет намного превышать той суммы, которую вы могли бы потратить на самостоятельную закупку материала и последующий процесс работы. Тем более, если именно вы будете заниматься сборкой винтовой лестницы, то вы не станете беспокоиться о качестве закупленных материалов и о надежности самого сооружения.

Самым первым шагом для работы над чертежом будет определиться с местом, которое должно быть больше, чем два 2 м^2.Этот размер подойдет лучше всего, потому что при передвижении по ней, человек будет испытывать максимальный комфорт. Также благоприятным фактором можно считать свободный доступ к верхней и нижней части лестницы. Это считается разумным и практичным, к тому же соблюдаются правила безопасности, особенно если нужна максимально быстрая эвакуация каждого домочадца.
Следом прорабатываются все важные аспекты, связанные со ступенями строящийся конструкций. Важно сделать правильно расчеты по количеству и их размеру, чтобы все прописать в чертежах.

Чтобы вычислить подходящую высоту ступеней, нужно разделить окружность на 15 равных частей используя радиальные линии. Для того, чтобы понять какое число ступеней подходит, произведите математический расчет: поделите высоту лестницы на высоту одной ступени.

В завершении всего чертежа надо определиться с шириной лестницы. Специалисты советуют придерживаться 120 см, так как это считается уже общепринятой нормой. Но есть такие владельцы, которые стараются сделать винтажную лестницу как можно уже. Кроме лишних неудобств, такое решение не принесет ничего.

Монтаж несущей опоры

Опорная стойка – это один из главных компонентов винтовой лестницы. Ведь помимо соблюдений всех правил монтажа, необходимо использовать качественные строительные материалы, и не забывать отмерять высоту. По этой причине стоит обследовать материал из древесины и узнать качественно ли он был обработан. Запомните, что для деревянной винтовой лестницы необходимо свободное пространство, которое будет не меньше 2 м². Опорную стойку размещают точно по середине этого отмеренного пространства.

Деревянная стойка имеет несколько частей с определенной высотой, поэтому изначально её нижнюю часть нужно как можно лучше закрепить на полу. Этот процесс делается с помощью анкерных болтов. Чтобы крепление было более надежным используют 6-8 анкерных болтов. С такой работой лучше всего справится перфоратор, но также можно воспользоваться и дрелью.
Далее следует процесс установки остальных частей на деревянную стойку. Для их фиксации используют металлические полосы. Не стоит забывать, что в частях опоры должны быть предусмотрены пазы. Когда работа завершится, конструкция будет выглядеть более монолитной.
После завершения установки деревянной опоры необходимо произвести монтаж дополнительных креплений на стенах. Именно к ним позже будут крепить ступени. Для такой работы лучше всего подойдут анкерные болты.

Установка ступеней для винтовой лестницы

Если вас беспокоит, что ступени могут не подойти к опоре, следует зафиксировать на ней отрезки металлического уголка. Перед этим его обязательно нужно точно отмерить при помощи строительного уровня.

Как крепятся ступени? В отрезках металлического уголка просверливают отверстия, с помощью ступени и будут зафиксированы. Специалисты рекомендуют купить широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Перила – необходимая часть каждой винтовой лестницы, тем более если она имеет винтовую конструкцию. Чтобы вся конструкция смотрелась целостно и гармонично, перила для лестницы или поручни делают средней высоты, используя такой же материал, как при сборке.

Но если у вас есть желание совместить это с металлом, который будет качественно обработан, это не считается чем-то запрещенным. Главный нюанс такого действия – дополнительные затраты.

Закрепить стойки перил к ступеням можно используя саморезы, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком.

Винтовая лестница сделать самому своими руками: чертеж, фото

Если вами будет обустраиваться винтовая лестница своими руками, чертеж предварительно обязательно должен быть подготовлен, это позволит осуществить работы, избежав ошибок. В качестве особенности такой конструкции выступает то, что ступеньки укрепляются радиально. Это касается реального или воображаемого центра. Если спроецировать лестницу на поверхность пола, то можно будет получить многоугольник или окружность. Может быть изготовлена винтовая лестница своими руками из металла, чертежи обязательно перед этим стоит рассмотреть. Выбирая такие конструкции, можете предпочесть одну из разновидностей системы. Таким образом, ступеньки могут опираться на центральную стойку и на поверхность стен по периметру. Они могут крепиться в других вариантах только на опорную стойку, которая располагается в центре. Ступеньки в некоторых случаях опираются на ограждение или гнутые тетивы, помимо прочего, они могут быть защемлены в опорной стойке.

Особенности изготовления

Если будет возводиться винтовая лестница своими руками, чертеж вам позволит произвести работы правильно. Вы можете позаимствовать тот или иной вариант из данной статьи. Подобные конструкции занимают незначительное пространство, например, при ширине ступеньки в 1 метр диаметр конструкции будет равен 2,2 метра, сюда включена и центральная опора. По факту конструкция будет занимать меньше 2 квадратных метров на поверхности пола. Конструируя изделие, можно придать ему разный угол наклона, наиболее часто он не превышает 45 градусов.

Что необходимо знать перед началом проведения работ

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Подготовка материалов

Если будет изготавливаться винтовая лестница своими руками, чертеж для нее вы можете рассмотреть, прочитав данную статью. Однако не менее важно ознакомиться с технологией проведения процесса и подготовить все необходимые материалы. Ограничиваться в выборе материала не стоит: подойдут твердые породы древесины, среди которых можно выделить клен, бук, а также дуб. Можно запастись профилированным или листовым металлом.

Проектирование лестницы

Конструкция должна быть лишена подступенка, который представляет собой вертикальный элемент, расположенный между соседними ступенями. Это позволит исключить соскальзывание ноги при передвижении. Ступень в средней части должна быть равна 20 см или больше. Надо признать, достаточно часто сегодня изготавливаются винтовые лестницы своими руками. Чертежи, фото помогут вам определиться с выбором конструктивных особенностей. Для того чтобы обеспечить надежность узла крепления ступеней, диаметр средней опорной стойки должен составить пять сантиметров или больше. Высота между ветками должна превышать рост человека, этот показатель эквивалентен двум метрам или больше. При этом не придется наклоняться при использовании подъемного механизма. Что касается полного поворота, то в нём должно быть не меньше 12 ступеней.

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом ширина лестницы равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на ширину ступени. Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей. Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить высоту ступени можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр — 220 см, внутренний диаметр — 20 см, общий угол поворота — 510 градусов, толщина каждой ступени — 5 см, высота ступени — 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени – это 100 сантиметров.

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Заключительные работы

Вами может быть изготовлена винтовая лестница своими руками из металла, однако для этого необходимо обладать навыками работы со сварочным аппаратом. Если вы решили использовать древесину, то на последнем этапе можно произвести окрашивание. Для начала поверхность лестницы зачищается наждачкой, после очищается от пыли и покрывается морилкой.

Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после — шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.

Винтовая лестница своими руками – как сделать правильно?

Зная, как сделать винтовую лестницу своими руками — Вы не только придадите своему дому частицу уникальности и эксклюзивности, но и будете уверены в ее надежности и качестве.

Ведь вы сами можете подобрать необходимые материалы, сделать нужные расчеты и произвести действительно качественный монтаж.

Каждый из нас хочет создать в своем доме уникальную атмосферу, придать ему презентабельный вид и создать непередаваемый интерьер.

Если дом или квартира насчитывает несколько этажей, остро встает вопрос о лестнице, ведущей этажом выше.

Для решения пространственного вопроса размещения лестницы придется поразмыслить над ее конструкцией и особенностями исполнения.

В небольших помещениях, не позволяющих выделить большие пространства под лестницу, замечательно будет смотреться винтовой вариант, позволяющий на компактной площади разместить необходимое для комфортного подъема количество ступеней.

Кроме того, стоит отметить, что расход материалов на винтовую лестницу будет значительно меньше, нежели на маршевую лестницу. Поэтому сделанная своими руками винтовая лестница обойдется вам, намного дешевле и будет более выгодным вложением средств.

Использование различных материалов, видов конструкции и декора позволит вам не только значительно украсить интерьер вашего помещения, но и проявить собственные таланты оформителя, дизайнера, декоратора.

Деревянная или металлическая, прозрачная или задрапированная, она будет органично вписываться в окружающее пространство и удивлять и восхищать ваших гостей.

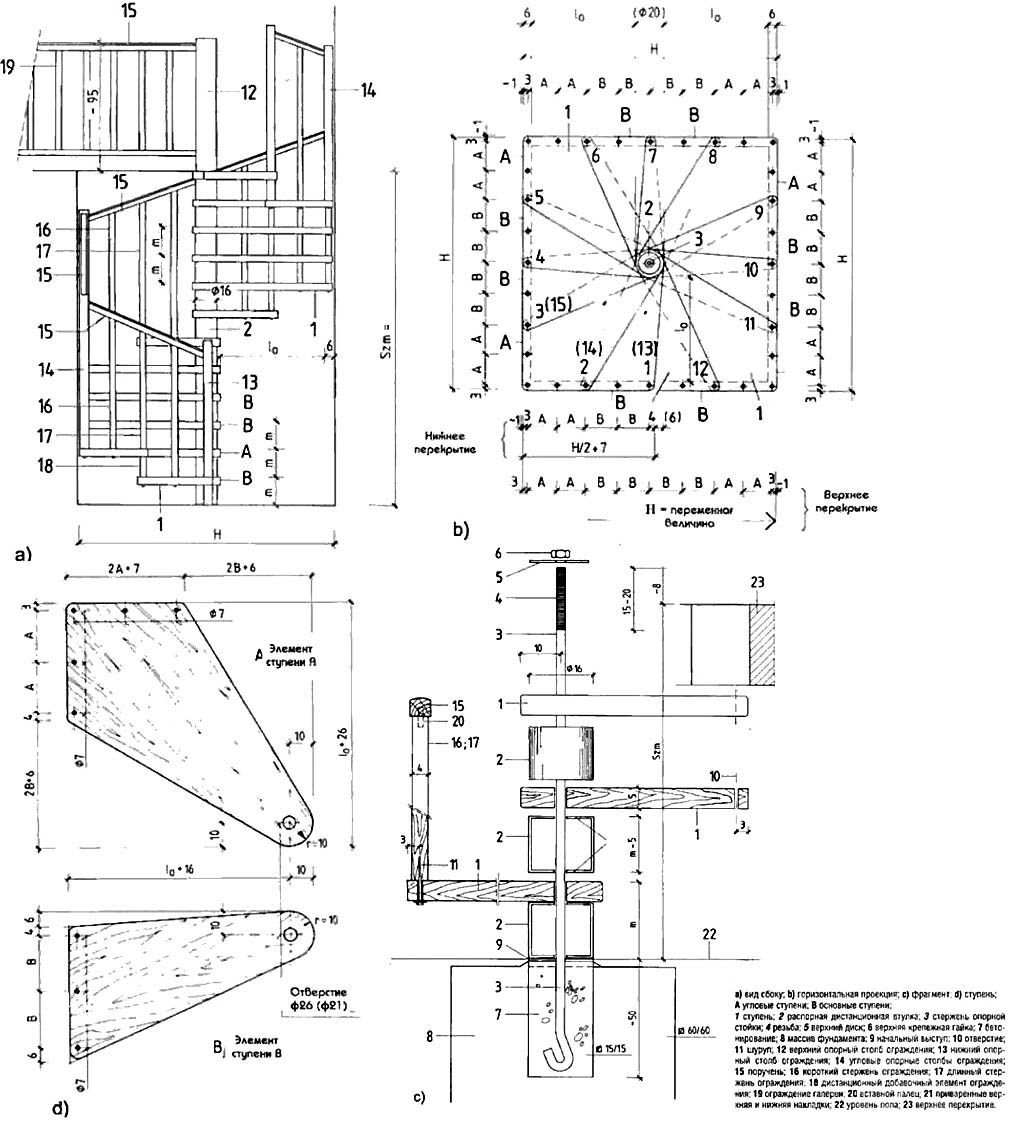

Чертежи

Прежде чем приступить к изготовлению винтовой лестницы придется покорпеть над расчетами, сделать необходимые замеры и последующие чертежи.

Приступая к технической части создания межэтажного элемента, продумайте, как вы планируете использовать окружающую площадь, как часто предполагаете пользоваться лестницей, какую нагрузку и функции она будет выполнять.

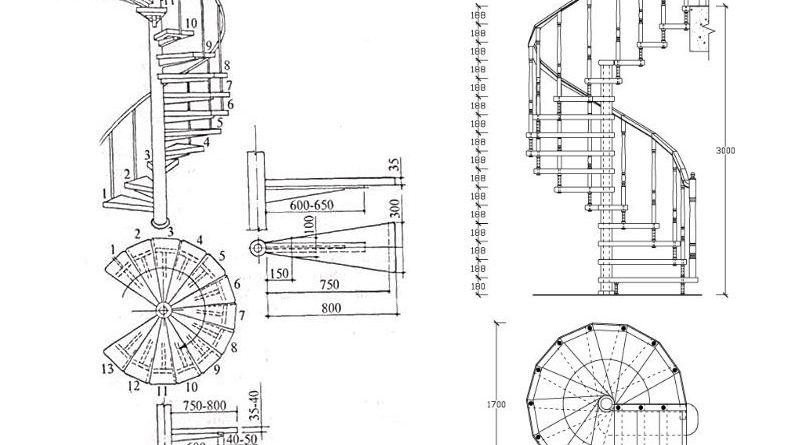

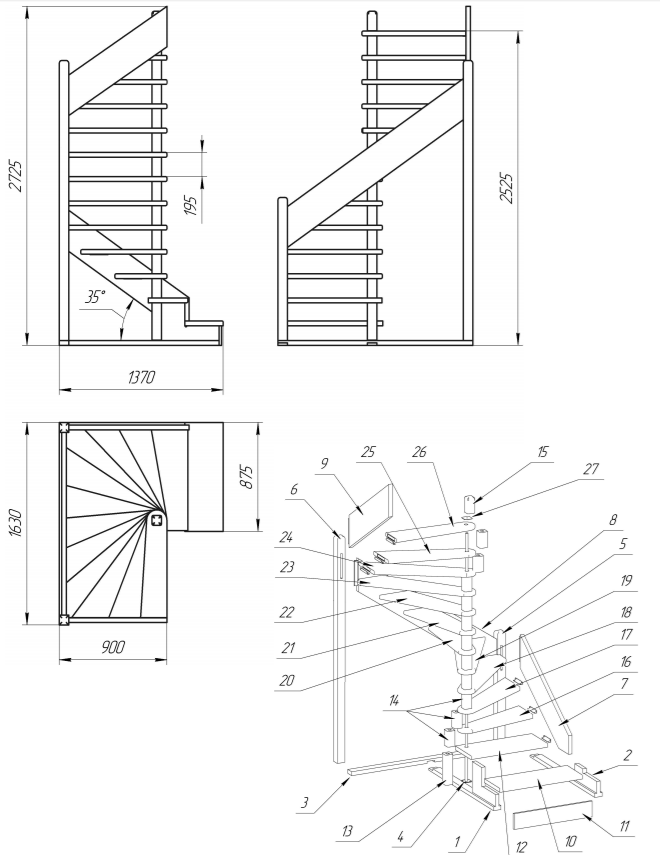

Чертежи:

Ведь резная винтовая лестница с высокими перилами вряд ли позволит поднять на этаж габаритный диван или спустить тяжелый шкаф.

Наличие в семье маленьких детей также потребует тщательной планировки этого опасного в смысле падений элемента: придется оснастить его дополнительной защитой и возможностью блокировки доступа.

Этап планирования и разработки технической стороны постройки лестницы – самый сложный и длительный.

Однако не стоит отчаиваться и бежать в ближайший строительный магазин за покупкой готовой конструкции – многочисленные фото винтовой лестницы сделанной своими руками, можно найти в интернете.

Значит – это действительно возможно и очень даже красиво и оригинально.

Прежде чем приступить к строительству, продумайте варианты крепления и конструкцию будущей лестницы. Она может быть размещена на специальной вертикальной стойке в любом месте помещения либо примыкать к стене.

В последнем случае стена будет выступать в качестве дополнительной опоры, придавая конструкции лестницы дополнительную жесткость и устойчивость.

При свободном расположении понадобится использование дополнительных опор для ступеней, имеющих несущую функцию и делающих подъем более безопасным и удобным.

Фото:

Тщательно продумайте варианты материала, которые будут использованы при создании вашей винтовой лестницы. Органично смотрятся деревянные конструкции, выполненные в подходящей интерьеру цветовой гамме.

По таким ступеням комфортно ходить даже босиком, не боясь холодов и простуды.

Однако, вы можете использовать в качестве материала металл (художественная ковка позволят создавать истинные шедевры и использовать их в дизайне помещения), керамику или даже мрамор.

Такие поверхности легки в уходе и отлично подходят для посещаемых мест (например, прихожей).

Перед началом стройки стоит сделать чертеж винтовой лестницы, благодаря которому вы будете иметь четкое представление о необходимом количестве материала, ширине будущих ступеней и высоте несущей стойки.

Самостоятельно чертежи изготовить довольно несложно, потребуется только некоторое усердие и точность при выполнении всех необходимых замеров.

В случае необходимости или возникновении некоторых вопросов или уточнений, всегда можно посмотреть видео создания винтовой лестницы своими руками.

Пошаговые съемки, дополненные понятными словесными инструкциями, позволят вам разобраться с затруднениями и сотворить собственный шедевр лестничного искусства.

Делаем лестницу своими руками

Для того чтобы построить действительно прочную, надежную и удобную лестницу, в первую очередь стоит решить, какой ширины будет будущая конструкция.

Оптимально удобная для использования в жилом помещении ширина лестницы – 0,9м. То есть, диаметр вашей лестницы будет составлять сумму ширин 2-х ступеней и диаметра центральной стойки.

После этого рассчитывается оптимальная ширина ступеней. Для человека удобнее всего подниматься и опускаться по лестнице со ступенями шириной до 35см. Однако ступени винтовой лестницы не прямоугольные.

Имея форму трапеции, они расширяются от центральной стойки, увеличиваясь по ширине в сторону перил.

Поэтому в середине ступени (там, где обычно ходит большинство людей) ее ширина будет составлять примерно 20 см. На нашем чертеже, таким образом, появляется еще одна окружность, которая отражает путь идущего по центру ступеней человека.

Теперь стоит высчитать количество ступеней, необходимых для полного витка лестницы. Это можно сделать, умножив длину окружности движения человека на центральную ширину ступеней. Полученное округленное число и станет количеством необходимых для лестницы ступеней.

После этого сделаем расчет винтовой лестницы, касающийся высоты витка и количества ее проемов. Высота одного витка должна составлять не менее 2,15м, необходимых для комфортного продвижения среднестатистического человека.

Такая высота получена путем сложения среднего роста (185см), высоты материала будущих ступеней и запаса в 15см. Полученное число мы делим на 15 (количество ступеней) и получаем таким образом высоту 1 ступени будущей лестницы.

Исходя из того, что нам известна высота всей конструкции (от пола до потолка), нетрудно будет узнать количество проемов и необходимое количество ступеней для комфортной эксплуатации.

Лестница из металла

Использование винтовых лестниц возможно, не только внутри здания, но и за его пределами. В таком случае вам пригодится сделанная своими руками металлическая винтовая лестница.

Металл менее подвержен влиянию окружающей среды, нежели дерево, и в большей мере подходит для использования в качестве материала для наружных работ.

Вы можете сделать такую лестницу в качестве варианта пожарной или сделать дополнительный выход из дома, сразу со 2 этажа – это придаст внешнему облику вашего коттеджа неординарный и оригинальный вид, сделает его неповторимым и более удобным в эксплуатации.

Металл можно использовать и в качестве материала для внутренних винтовых лестниц. В интерьере обычно встречается кованная своими руками металлическая винтовая лестница.

Такое произведение искусства, сочетающее прочность и легкость, ажурную невесомость и невероятную надежность может создать далеко не каждый. Но служить такая лестница будет очень долго и, покрываясь естественным налетом старины, будет выглядеть все шикарнее и величественнее.

К несомненным плюсам металлических лестниц можно отнести их пожароустойчивость, сочетаемость с различными стилями дизайна, возможность комбинирования металлических элементов с другими материалами (деревом, камнем, керамикой), простоту монтажа, а также значительную износостойкость и долговечность.

Лестница из дерева

Наибольшей популярностью в современных интерьерах заслуженно пользуются деревянные винтовые конструкции.

Они не только органично вписываются в дизайнерские решения большинства помещений, но и недороги, доступны и достаточно долговечны.

Несложные правила эксплуатации и ухода, а также легкость конструкции позволяют повсеместно использовать их для оптимального подъема или спуска между этажами в частных домах.

Сделав предварительные расчеты и создав чертеж, вы примерно будете понимать, как сделать деревянную винтовую лестницу. Вы можете приобрести готовые заготовки для изготовления ступеней, а можете вырезать их самостоятельно.

Главное – не стоит забывать о тщательной шлифовке поверхности, специальной обработке древесины и использовании специального защитного лакового (или масляного) покрытия для предотвращения деформаций и появления нежелательных насекомых.

При изготовлении лестницы своими руками, не стоит забывать о перилах. Балясины можно изготовить из цельного дерева или применить более невесомую металлическую конструкцию.

Для поручней в целях экономии можно использовать даже клеевой брус или стилизованный под дерево пластик – их отличные износостойкие качества позволят сохранить лестнице презентабельный вид в течение длительного времени.

Тщательно продумайте все варианты, сделайте необходимые расчеты и чертежи, используйте только качественные материалы, и винтовая лестница из дерева своими руками будет радовать вас и членов вашей семьи еще не одно поколение.

Лестница из бетона

Если вы хотите, чтобы лестница в вашем доме служила достаточно долго, имела достаточно весомый и презентабельный вид, а также была достаточно надежной и прочной, вам подойдет созданная своими руками бетонная винтовая лестница.

Такая конструкция не только очень прочна и основательна, но и свидетельствует об определенном благосостоянии хозяина дома, его достатке и презентабельности.

Однако она потребует более тщательных расчетов и соблюдения определенных требований при постройке.

Как мы видим, создание винтовой конструкции при наличии определенных навыков и правильных расчетов – дело несложное.

А смотреться и служить винтовая лестница своими руками на даче или в частном доме будет отлично. Ведь, создавая неповторимый шедевр, вы вкладываете в него свою душу и любовь, а это неповторимо.

Как выбрать винтовую лестницу | Строительный портал

В условиях ограниченного пространства многоуровневой квартиры или загородного дома приходится тщательно продумывать эргономику интерьера. Это касается не только мебели, но и внутренних конструкций, какими являются лестницы. Для того чтобы сэкономить драгоценные квадратные метры и соединить два этажа, идеально подходят винтовые лестницы. Сегодня на рынке можно найти довольно много различных конструкций винтовых лестниц разных производителей, изготовленных из разных материалов. Среди такого изобилия сложно определиться с выбором. Но в том, как выбрать винтовую лестницу, особых сложностей нет.

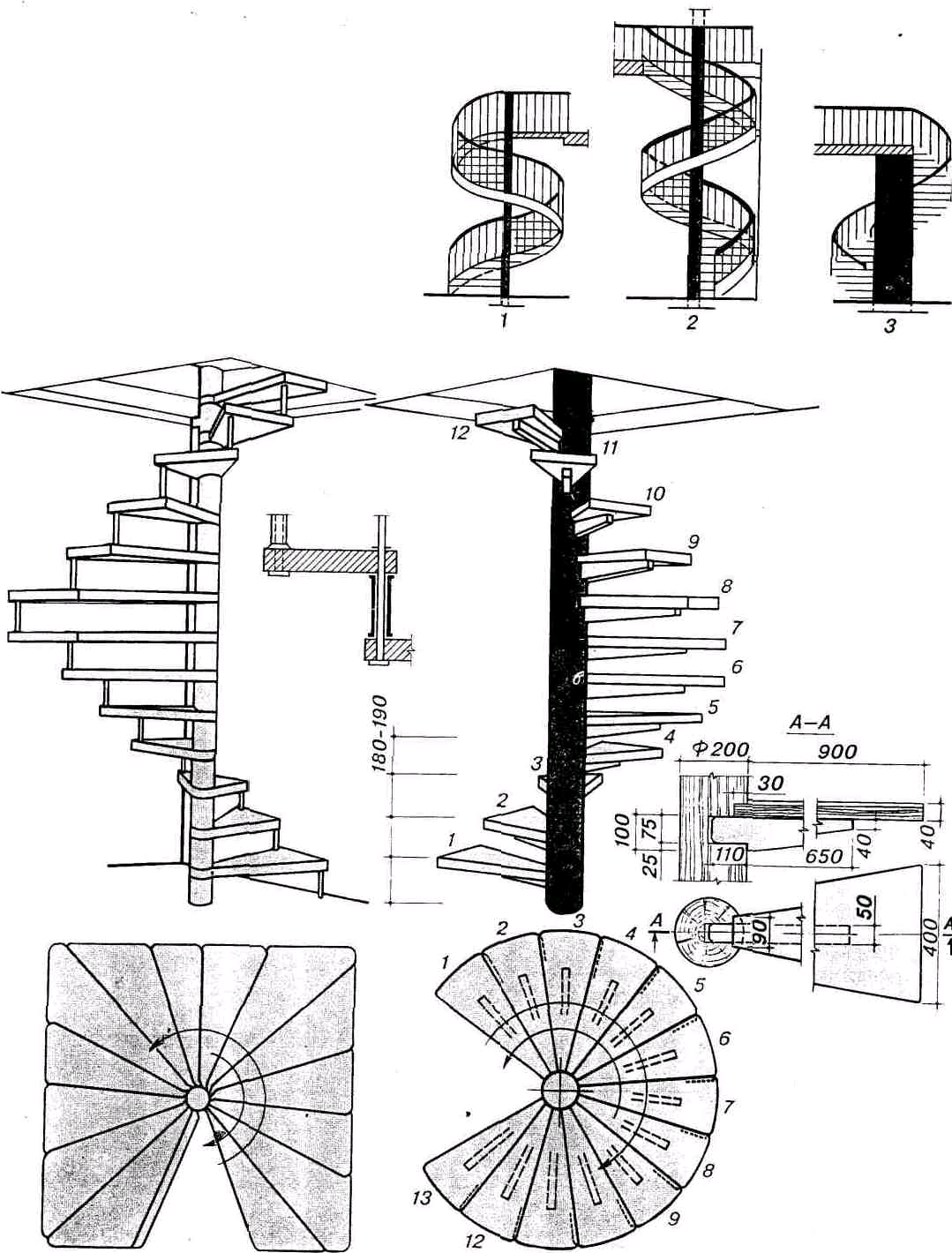

Виды винтовых лестниц
Конструкция винтовой лестницы
Параметры винтовых лестниц
Винтовые лестницы: картинки

Планируя установить у себя винтовую лестницу, необходимо со всей ответственностью подойти к вопросу выбора. В первую очередь это касается страны производителя. Сегодня рынок насыщен лестницами, произведенными в различных странах. Продаются винтовые лестницы из Италии, Дании, Германии, Польши, Китая, России и Украины. У каждой есть свои плюсы и минусы. Конечно, основным фактором, влияющим на выбор, является качество изделия и его внешний вид. Наиболее качественными и красивыми считаются винтовые лестницы производства Италии, а именно винтовые лестницы Аrke. Следующими идут лестницы из Германии, Дании и Польши. Лестницы российского и украинского производства могут быть не столь привлекательными, но их доступная цена и высокое качество с лихвой это компенсируют. Неоднозначные отзывы на китайскую продукцию. Если Вы встретите этикетку с надписью «винтовая лестница – Китай», то будьте предельно внимательными. Продукция этой страны бывает и хорошего, и плохого качества, поэтому в своем большинстве требует тщательной проверки. Не поленитесь и проверьте все элементы конструкции.

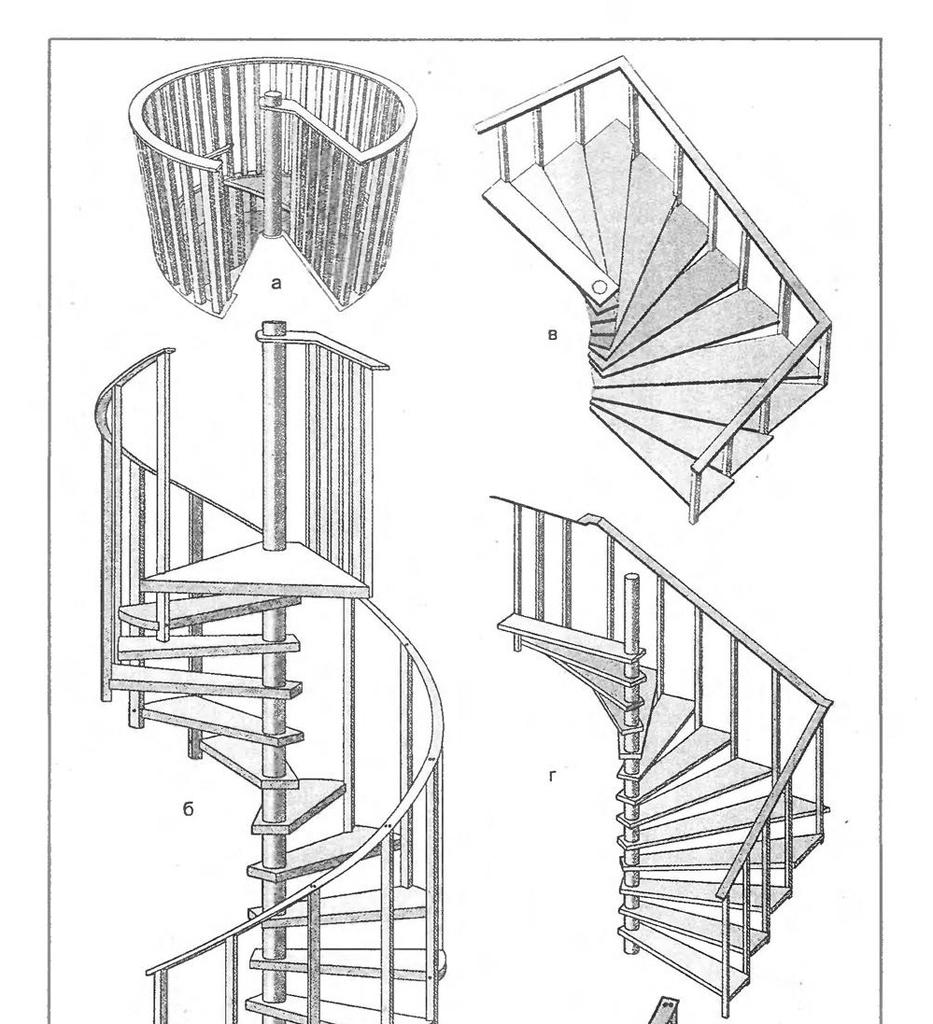

Виды винтовых лестниц

Винтовая лестница была изобретена довольно давно, но с течением времени и развитием технологий, её конструкция совершенствовалась. Сегодня на рынке можно увидеть несколько видов винтовых лестниц. Главное их отличие в самой конструкции лестницы. На представляющем винтовые лестницы фото изображены основные четыре вида.

В классическом варианте винтовой лестницы её ступени опираются на стену и центральную несущую колонну. Для этого вида винтовых лестниц характерно отдельное создание колонны из каменной кладки, также колонна может быть составлена из узких концов ступеней. Чаще всего для таких лестниц используется камень и бетон, реже – металл и дерево. Создается классическая винтовая лестница на этапе строительства дома, так как приходится вмуровывать ступени в стену, а саму центральную колонну в пол.

Второй вид винтовых лестниц представляет собой центральную колонну с вмурованными в неё ступенями без привязки к стене. Центральная колонна таких лестниц может быть изготовлена из металла или камня. Ступени – из стекла, металла, дерева. Главным преимуществом этого вида винтовых лестниц является возможность установки в любой точке помещения. Жесткость и устойчивость ступеней достигается за счет того, что их края соединяются больцами.

В отличие от первых двух видов, винтовые лестницы на гнутых тетивах не имеют центральной опорной колонны. Пожалуй, это наиболее красивые винтовые лестницы. Ступени таких лестниц закрепляются внутри спиралевидных тетив, которые также являются и перилами лестницы. Для изготовления этого вида лестниц используется дерево и металл. Следует отметить, что в сравнении с другими видами винтовых лестниц, эти самые дорогие.

Последний вид винтовых лестниц появился относительно недавно, но быстро набрал популярности. Это так называемые модульные лестницы. Винтовые лестницы этого типа представляют собой набор модулей, соединенных в определенной последовательности и под определенным углом. Винтовые модульные лестницы могут быть двух типов – с центральной колонной и с центральным косоуром. В первом случае ступени опираются на наборную колонну. Для обеспечения жесткости края ступеней соединены больцами или опираются на ближайшую стену. У модульных лестниц с центральным косоуром ступени крепятся непосредственно к модулям, а их края соединены больцами. Модули таких лестниц изготавливаются из металла или дерева, а ступени из стекла, дерева, металла, камня. У этого вида лестниц множество преимуществ. Из них основными являются простота и легкость монтажа, возможность установки в любой точке помещения, регулировка угла разворота, регулировка высоты и длины модулей, доступная цена и необычный дизайн. Зачастую винтовые лестницы эконом класса являются модульными. Но некоторые модели, особенно зарубежных производителей, позиционируются как элитные.

Конструкция винтовой лестницы

При выборе и заказе винтовой лестницы важно разбираться в её конструкции. На выбор той или иной модели винтовой лестницы это влияет мало. Но знание конструкции позволит быстро и без особых проблем согласовать все нюансы с продавцом. Основными элементами винтовой лестницы являются ступени, опорные балки и перила.

В свою очередь ступени состоят из проступи и подступенка. Проступью является горизонтальная часть ступени. Подступенок – это вертикальная часть. При выборе винтовой лестницы необходимо очень внимательно подойти к вопросу о размерах этих двух составляющих.

Опорой любой лестницы является косоур, тетива и колонна. Для классических винтовых лестниц принято использовать только колонну. Это обусловлено их конструкцией и используемыми материалами. Но у современных моделей, особенно у лестниц на гнутых тетивах и модульных винтовых лестниц, колонна отсутствует. Центральной опорой в таких лестницах служат тетивы и косоур.

Перила для винтовой лестницы, как и любой другой, состоят из поручней и балясин. Для классических винтовых лестниц перила используются мало. А вот для других видов винтовых лестниц они являются жесткой необходимостью, обеспечивая безопасность передвижения по ней.

Выбирая ту или иную модель винтовой лестницы, следует продумать её конструкцию заранее. Для этого можно воспользоваться специальными программами для создания чертежей и моделей лестниц. Такой чертеж можно заказать у проектировщика или найти на лестницу винтовую dwg-чертеж в сети. Для его открытия используется бесплатная программа Autodesk DWG. Кроме этого можно воспользоваться такой программой, как ArchiCAD. В любом случае при выборе модели и составляющих элементов винтовой лестницы необходимо знать её параметры.

Параметры винтовых лестниц

Планируя установить у себя винтовую лестницу, необходимо знать её размеры для подбора наиболее оптимального варианта, создания проекта или чертежа. Параметры винтовой лестницы включают в себя высоту, ширину, угол подъема, высоту подступенка и длину проступи.

Высота лестницы, пожалуй, самая простая и понятная характеристика. Она отмеряется от пола нижнего этажа, до пола второго этажа. Это значит следующее. Высота нижнего помещения от пола до потолка плюс толщина перекрытия и плюс толщина напольного покрытия второго этажа. Это делается для того, чтобы несущая часть винтовой лестницы надежно опиралась на основание, а верхняя ступень лестницы была вровень с полом второго этажа.

Как уже отмечалось, ступень состоит из проступи и подступенка. Эти два элемента весьма существенно влияют на удобство передвижения по лестнице. Но следует отметить, что для винтовых лестниц ширина проступи разная. Это связано с самой конструкцией лестницы, а именно с расположением ступеней. Так как сами ступени расположены веером, то одна сторона ступени заужена, а вторая наоборот – широкая. Узкая часть ступени в большинстве случаев соответствует диаметру центральной несущей колоны и должна быть не менее 250 мм. Размер проступи в широкой части ступени составляет не более 500 мм. Необходимо отметить, что для удобного передвижения по винтовой лестнице, как и по любой другой, оптимальная ширина проступи должна составлять около 300 мм. Такая ширина ступени винтовой лестницы должна быть в том месте, где Вы ставите ногу.

Высота подступенка для всех видов лестниц составляет 150 – 200 мм. Такие размеры выбраны не случайно. Они соответствуют высоте, на которую без усилий можно поднять ногу. При этом если в доме есть пожилые люди, высота подступенка должна быть минимальной.

Длина ступеней напрямую зависит от назначения винтовой лестницы. Например, если винтовая лестница будет основной, тогда длина ступеней должна быть не менее 900 мм. Длина ступеней напрямую связана с диаметром лестницы и производитель чаще всего указывает диаметр. Среди представленных на рынке примером просторной лестницы может служить винтовая лестница Сivik итальянской компании Аrke.

Винтовая лестница Сivik — фото:

Её максимальный диаметр составляет 160 см. Чтобы узнать длину ступени, достаточно диаметр разделить на 2 и отнять 15 – 20 см. В результате лестница диаметром 160 см имеет ступени длиной около 65 см. Для второстепенных винтовых лестниц, использующихся для подъема на чердак или в хозпомещение, длина ступеней может составлять всего 45 – 50 см. Конечно, можно сделать винтовую лестницу диаметром 300 см и длина ступени при этом будет 135 см. Но это индивидуальный заказ, который будет рассчитываться сугубо под заказчика, и его стоимость будет соответствующей. В обычных магазинах диаметр винтовых лестниц редко превышает 160 см. К тому же, винтовая лестница выбирается из расчета экономии пространства, поэтому и диаметр закладывается как можно меньше.

Важно! Необходимо отметить следующее. На основании многолетнего опыта было выявлено, что наиболее удобно делать винтовые лестницы в местах с площадью до 3 м2. Если отведенное место под лестницу будет более 3 м2, то выгоднее сделать обычную маршевую лестницу с одной поворотной площадкой.

Пожалуй, наиболее важным параметром винтовой лестницы является её угол подъема. Эта характеристика является основной для всех видов лестниц. Она указывает, под каким углом будет размещена сама лестница. От этого зависит удобство перемещения по ней. Чем круче будет лестница, тем трудней по ней подниматься. Есть ряд важных нюансов, влияющих на этот показатель. Во-первых, это общая высота лестницы. Во-вторых, это рост человека, который в среднем составляет 1,70 – 1,80 м. С учетом этих показателей и определяется угол наклона. Оптимальными показателями угла наклона являются 35 – 45°.

Еще одним важным показателем для винтовых лестниц является угол поворота лестницы. Этот показатель указывает на то, сколько витков будет у Вашей лестницы без опасности зацепиться головой за верхние ступени. К тому же, угол поворота зависит от проема и места расположения последней ступени. Обычно угол поворота винтовой лестницы составляет 360°. Этого достаточно, чтобы лестница была удобной для подъема и в то же время при ходьбе по ней не цепляться головой за верхние ступени. Примером может служить винтовая лестница Валенсия датской компании Dolle. Угол поворота в ней составляет 360° и, как видно на демонстрирующем фото, лестница абсолютно удобна для подъема.

Винтовая лестница Валенсия — фото:

Необходимо отметить, что угол поворота может быть и меньше. Это зависит от размещения последней ступени. К сожалению, не все стандартные винтовые лестницы могут похвастать малым углом разворота. Но для модульных лестниц это не является проблемой, так как благодаря их конструкции угол разворота можно задать любой. Это можно увидеть на примере модульной лестницы Уника.

Винтовая модульная лестница Уника — фото:

Выбирая ту или иную винтовую лестницу, необходимо обратить свое внимание на количество ступеней, а также на их толщину. Для лестниц общей высотой 290 см количество ступеней составляет 15 шт. Это оптимальное количество, при котором сохраняется высота подступенка в 19 см. Если есть необходимость в уменьшении подступенка, то достаточно добавить 1 или 2 ступени. Толщина ступеней также влияет на их общее количество и высоту подступенка. Но толщину ступеней принято брать в 50 мм и этого более чем достаточно, поэтому при выборе винтовой лестницы можно смело рассчитывать на стандартное количество ступеней в 13 – 15 штук.

Напоследок необходимо обратить внимание на то, в какую сторону закручивается лестница – по часовой стрелке или против. Этот фактор может существенно повлиять на удобство использования винтовой лестницы. Все дело в том, что левши и правши начинают свое движение с разных ног. Для правшей это левая нога, для левшей – правая. Учитывая тот факт, что у винтовой лестницы ступени имеют зауженную форму, для закрученной по часовой стрелке лестницы подъем по ней удобно начинать с левой ноги. А вот для лестницы, закрученной против часовой стрелки, удобно начинать движение с правой ноги. Конечно, со временем можно привыкнуть и переучиться, но на это требуется время. Поэтому удобнее будет купить лестницу, закрученную в нужном направлении.

Винтовые лестницы: картинки

Сегодня производство и продажа винтовых лестниц поставлены на конвейер. Большинство наиболее удачных решений, как по внешнему виду, так и по конструкции, типовые и их можно найти в любом магазине по приемлемой цене. Конечно, индивидуальные заказы также принимаются производителями, но их цена будет на порядок выше. Если же от обилия моделей и марок винтовых лестниц Вам они начинают сниться, то возможно стоит взять паузу. Но если интересно, то снящиеся винтовые лестницы сонник определят, как продвижение к удаче, если во все вы по ней двигаетесь вверх и наоборот.

кованные своими руками, фото и чертежи, железные на второй этаж, изготовление

Имея на руках чертеж винтовой лестницы, вы без проблем сможете создать уникальную конструкцию, которая придаст вашему дому толику уникальности и эксклюзива. Данные бумаги позволят вам самостоятельно подобрать все необходимые материалы, произвести правильные замеры и выполнить качественный монтаж.

Элегантное сооружение из дерева

Но прежде чем приступить к проектированию, вам придется немного поразмыслить о конструкции самой лестницы и над ее особенностями (отделка и пр. ).

Чертеж – первый шаг к прекрасному

В маленьких помещениях вряд ли вам удастся возвести полноценный лестничный пролет, тогда как винтовой вариант будет как нельзя кстати. На компактной площади вы сможете разместить нужное количество ступеней для подъема на верхний этаж.

Помимо этого, следует отметить, что расход строительного материала на винтовые лестницы будет гораздо ниже, и соответственно цена такого решения также будет низкой.

Внимание! Использование различных материалов позволит вам не только придать своему дому свежий и симпатичный внешний вид, но и даст вам уникальную возможность попробовать себя в качестве декоратора, дизайнера и оформителя.

Винтовые лестницы из металла: способы изготовления и особенности

Изготовление всевозможных лестниц из металла предполагает использования различных стройматериалов и способов их обработки.

Можно выделить следующие конструкции:

Кованная. Выполняется из стали, методом художественной ковки.
Литая. Чугунная, однако, может быть выполнена из латуни или быть бронзовая.
Сварная. Наиболее доступная и востребованная.
Сборная. Лестница собирается на месте из заранее изготовленных элементов. Хромовая или из алюминия, часто делается на заказ.

Кованная и литая лестницы дорогие, поэтому их строят не часто. Сварная наиболее востребована, она недорогая, и сделать ее вполне, возможно, своими руками. Кстати металл не редко применяется только для каркаса, а уже после его создания лестница оформляется деревом или другим материалом. Если говорить о конструктивных особенностях, то металлические конструкции всегда имеют столб-опору для ступенек.

Тип крепления ступеней может быть:

На гильзы и больцы.
На наружную тетиву.
На консоли.
На опорные стенки.

Сделать лестницу вполне реально, а как будет описано ниже.

Подсветка лестницы очень важна, спускаться и подниматься по ступеням в темноте опасно. Стильно украсить лестницу и сделать её безопаснее, можно оригинальной подсветкой: .

Вывод

Красота своими руками
Ну вот в принципе и все – данная инструкция познакомила вас с основными аспектами проектирования и конструирования. Приступая к монтажу, не пренебрегайте нашими схемами, а представленные чертежи расчета винтовой лестницы и советы наверняка помогут вам в работе.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Удобная винтовая лестница из металла своими руками

Создавать конструкции из металла значительно сложнее, чем из древесины – здесь необходим не только опыт, но и спецоборудование и инструменты. Если же это не является проблемой, и домашний мастер «знаком» со сварочным аппаратом, то инструкция, описанная в статье, поможет самостоятельно сделать прочную и красивую лестницу. Разумеется, сначала необходимо выполнить замеры, расчеты и создать чертежи будущей лестницы, чтобы знать расстояние между ступеньками и их число, понять какая нужна форма проступей и тип крепежа.

Очень востребовано создание лестничной конструкции на больцах. Для этого нужно подготовить трубу с толстыми стенками, длина которой равняется расстоянию между этажами.

Также понадобится труба для создания гильз. Диаметр ее должен быть больше, а длина такая же. Не обойтись без стальных уголков и трубы еще большого диаметра для создания больцев.

Чтобы сварить лестницу следует:

Первым делам надо взять трубу из метала и разрезать на равные отрезки. Отрезки должны быть равны высоте подиума на 1 ступеньку.
Получившиеся гильзы надо примерить к опоре расположенной в центральной части. Если они надеваются слабо, со щелями и зазорами, необходимо вварить во внутреннюю часть гильз кольца уплотнители из проволоки нужной толщины, после чего обязательно отшлифовать места сварки.
Последующим этапом следует сделать шаблон из древесных реек, прикрутив их к ДСП, либо к фанерному листу.
Затем надо нарезать углы из стали. Уголки должны быть равны внутренним габаритам шаблона. Их надо вложить внутрь и приварить.
Далее надо сварить каркас ступеньки с гильзой, зачистить швы.
Следующим шагом надо провести нанизывание всех гильз на опору и установка ее на место.
Больцы надо заранее нарезать и приварить к ступенькам, предварительно сварив между собой гильзы, выставив их в необходимое положение.

Когда сварочно-монтажные работы окончены, каркас следует загрунтовать и окрасить, а ступеньки облицевать древесным материалом. Можно сразу выполнить сварку к гильзам готовых ступенек из металла. Они должны быть профилированными, что предотвратит скольжение, и с ребрами жесткости, что придаст прочности. Винтовые железные лестницы на металлокаркасе выглядят эффектно и надежно.

Лестницы нужны не только межэтажные, но и для подъёма на крыльцо дома. Деревянная лестница, качественно выполненная своими руками, прослужит долгие годы. Подробнее про такие лестницы в материале: .

Проведение монтажа

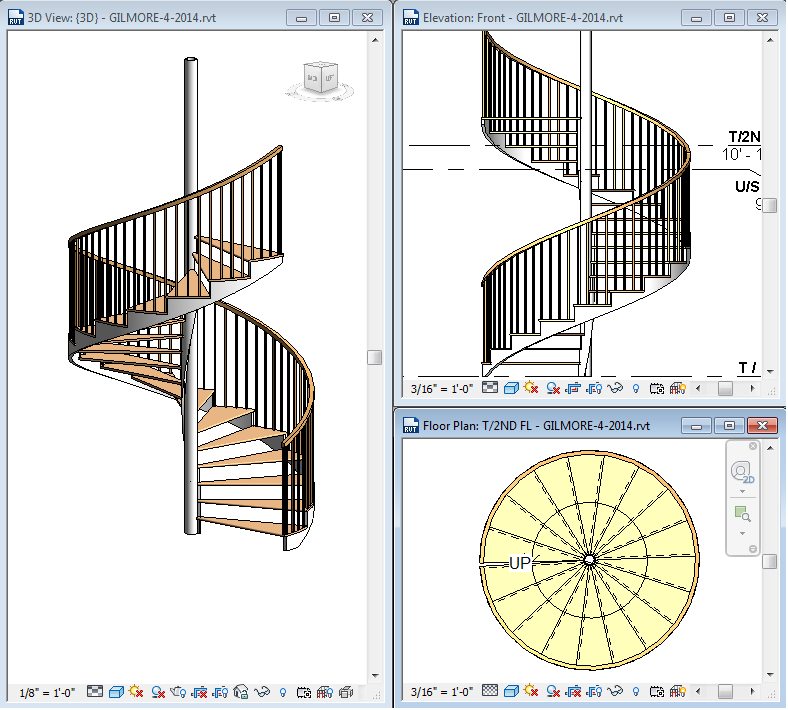

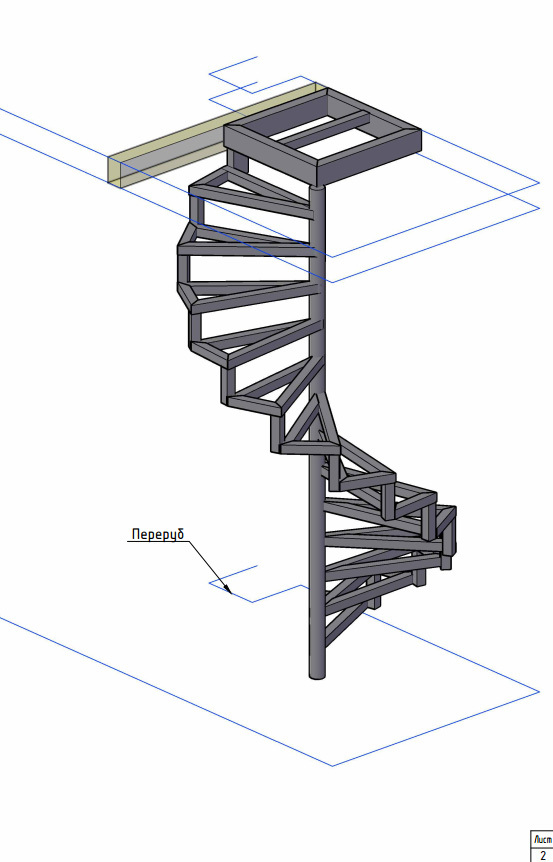

Винтовая лестница своими руками из металла: чертежи и советы

Чертежи можно взять готовые, а если есть навыки начертить самому. Сегодня кстати, разработаны специальные программы, которыми тоже можно воспользоваться. Несмотря на то, что винтовые лестничные конструкции являются самыми оптимальными для монтажа в маленьком пространстве, все же необходимо постараться, чтобы их эксплуатационные данные подходили требованиям.

А именно:

Надежности;
Эстетичности;
Комфорта.

Это означает, что ширина марша лестничной конструкции должна быть подходящей не только для подъема и спуска, но и для прохождения мебели, объемных вещей. Спиральная лестничная конструкция диаметром 100 см и менее не подходит данным условиям, так как ширина марша в данном случае будет менее 50 см. Поэтому она может быть смонтирована только в качестве вспомогательного элемента и редко использоваться – для подъема на чердачное помещение или спуска в подвальную комнату.

Также следует правильно выбрать угол наклона. Если он будет более 45 гр., использовать такую лестницу будет опасно, а спускаться с неё, придется спиной вперед и увеличится риск получения травмы. Обязательно необходимо продумать устройство перил, даже если ступеньки широким концом встроены в стену, так как в противном случае детям и людям в возрасте будет трудно сходить/подниматься. Нельзя применять в качестве опоры перегородки из гипсокартона и других непрочных стройматериалов. А ступеньки нужно облицовывать не скользкими стройматериалами, либо прибить на них рифленые накладки.

Существует широкое разнообразие уличных лестниц, отличающихся по цене, форме и типу материала. Расскажем про них и поможем выбрать в обзоре: .

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Лестницы винтовые: кованные

Если лестницы для дома или двухэтажной квартиры кованы, это всегда смотрится привлекательно и оригинально. Первая кованая винтовая конструкция появилась в средние века. Тогда это была просто красивая замена обычной лестничной конструкции. Время не стоит на месте, однако кованые лестницы до сих пор актуальны. Замки сменились частными домами, и лестницы не теряют своей актуальности.

Благодаря художественной ковке лестничные конструкции вписываются в любой интерьер, делая его:

Изящным;
Оригинальным;
Сбалансированным.

Ковка сделает даже из самого заурядного дома некий замок, а его хозяев заставит чувствовать себя немного королями. Потому что качество и эстетичность такой лестничной конструкции будут 100% королевскими. Кованые конструкции не только очень, роскошные, но и долговечные, устойчивые к механическим повреждениям. Но, ухаживать за кованой лестницей всё-таки нужно. Кованые лестницы – идеальное украшение для дома.

Варианты конструкций

Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

с опорой на стену и столб;
с опорой на столб;
с опорой на ограждение;
с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Обратите внимание! Отлично сочетаются практически с любым интерьером кованые винтовые лестницы. При этом они должны быть изготовлены на заказ методом горячей ковки, чтобы добиться уникального результата.

Дизайн металлической винтовой лестницы (фото в интерьере)

винтовые лестницы на второй этаж, делаем самостоятельно

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных .

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.

Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.

Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.

Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.

Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.

При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.

Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.

При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.

Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.

Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.

Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

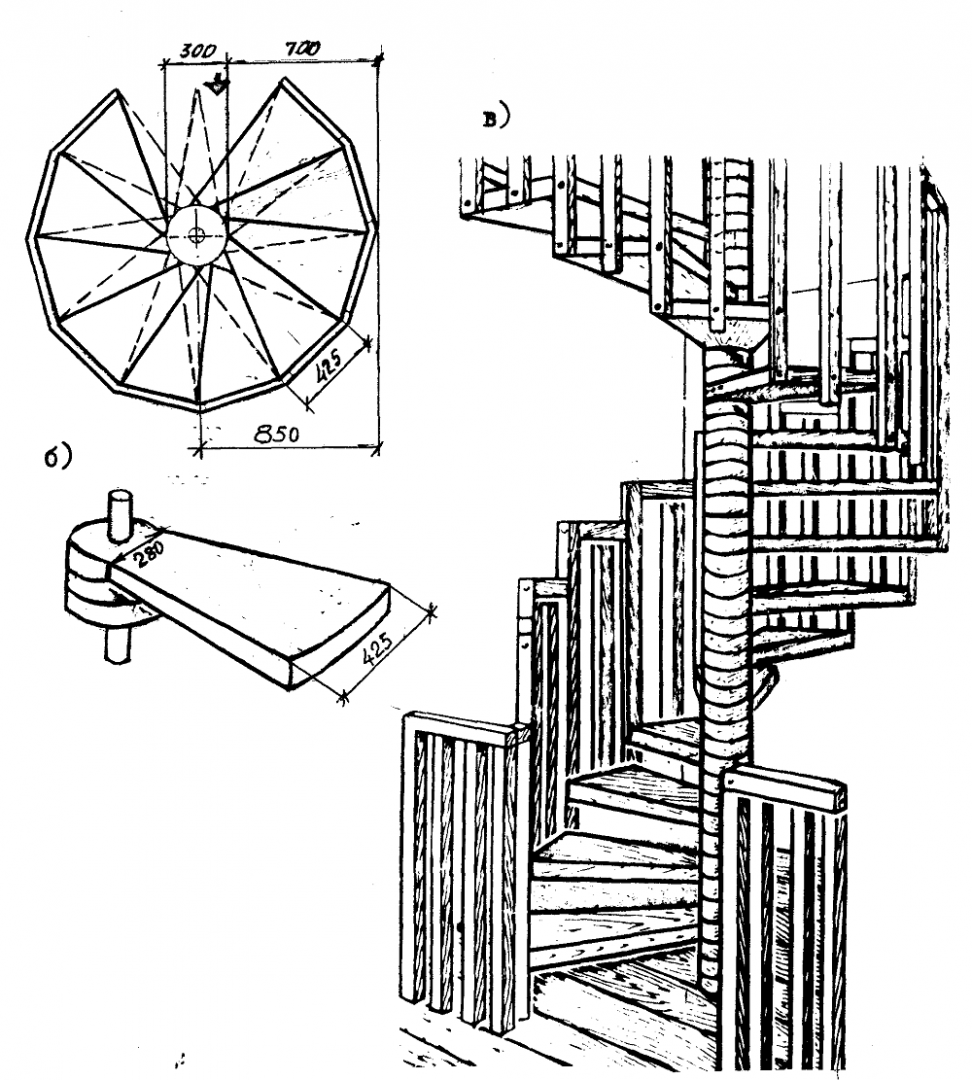

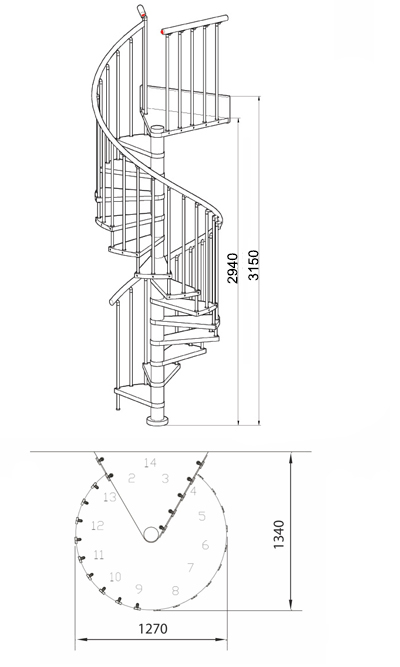

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант дл я устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для , например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх кр упногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также , в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элемент пр идаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на на строение, а возможно даже — и на самочувствие. Поэтому , лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет .

Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один .

На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие — более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему лучше выбрать, из нашей новой статьи.

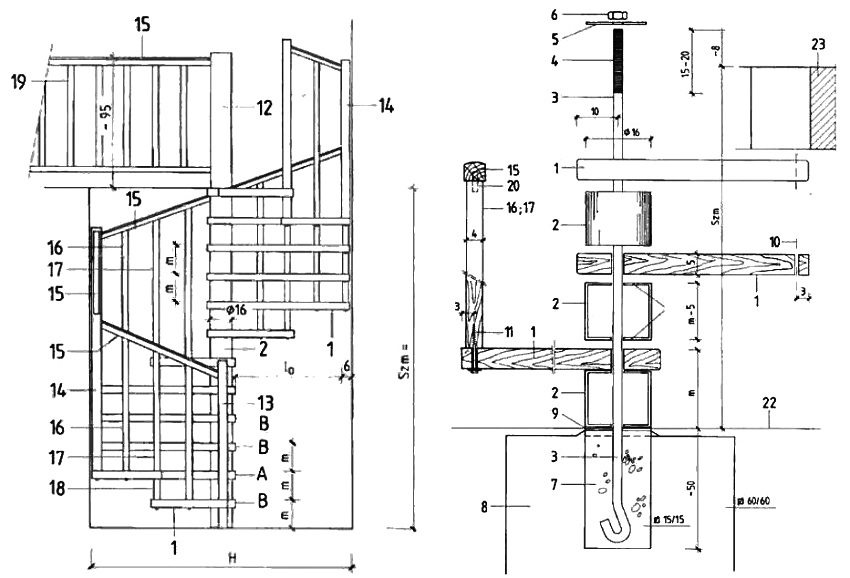

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому , прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

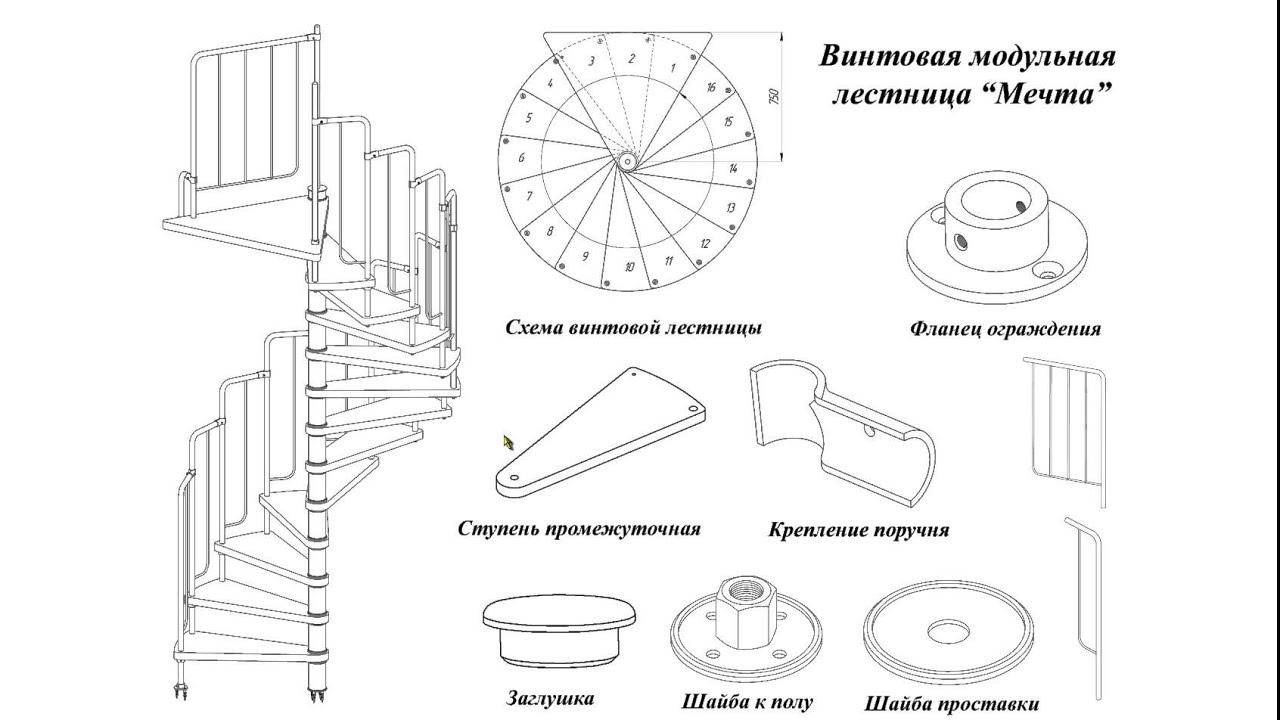

Видео: сборная модульная винтовая лестница «Мечта»

Важные нюансы при расчетах , изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов , при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
На винтовой лестнице не рекомендовано устанавливать подступенки , так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты , иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900 мм , ее высота — 2700 мм , а диаметр центральной опорной стойки — 300 мм .

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек .

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота , или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр ст ойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может , постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину , равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов . Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Читайте статью, самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск пр оворачивания ступени на опорной трубе.
Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов , сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже .

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь :

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент , который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более , без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

Определение центров — на потолке и на полу

Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах .

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс кв алифицированному мастеру. В крайнем случае , можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской. Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.
Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с .

Все чаще в своих домах и коттеджах встречаются винтовые лестницы. Это объясняется красивым внешним видом изделий, большим разнообразием конструкций и возможностью устанавливать их на сравнительно небольшой площади.

Огромную роль для безопасности и эстетического восприятия изделия играют перила для винтовых лестниц. Статья предлагает познакомиться с видами, материалами и особенностями изготовления таких конструкций.

Перила на винтовую лестницу, как и на обычную маршевую, служат для защиты человека от падения с лестницы и являются опорой при подъеме и спуске.

В состав перил входят:

Балясины. Это опорные стойки, на которых крепится поручень. Их назначение – выполнять несущую и декоративную роль;
Заполнители . Такие элементы необходимы для заполнения промежутка между балясинами. Они служат украшением конструкции и увеличивают безопасность при передвижении. Используются такие элементы не всегда, но, при наличии в доме детей, заполнители устанавливаются в обязательном порядке;
Поручни . Этот опорный элемент для рук при движении. Устанавливаются с одной стороны или, при необходимости, с двух сторон винтовой лестницы. Крепятся поручни на балясины, или непосредственно к стене, как на фото.

Типы заполнителей ограждений

Для заполнения пространства между стойками существует несколько типов конструкций. Познакомиться с ними можно из таблицы:

Тип заполнителей	Особенности
	В их составе стойки, расположенные вертикально или под углом. Такие элементы могу иметь разные формы, что придает им декоративные функции.
	В этом случае ограждение состоит из сплошных листов, установленных между ступеньками и поручнем.
	Их особенность – соединение опорных стоек между собой горизонтальными элементами, установленными параллельно поручням. Такие конструкции чаще всего используются в современных перилах.
	Это наиболее винтовую, пространство между поручнем и самой лестницей заполняется всевозможными узорами.

Помимо этого, ограждение может быть выполнено по аналогии с тетивами винтовой лестницы, могут изготавливаться винтовые лестницы с опорным столбом без ограждения.

Материалы для изготовления ограждения

Перед тем, как сделать перила для винтовой лестницы, стоит познакомиться с материалами для их изготовления.

Совет: Выбирая конструкцию и материал для перил, следует обращать внимание на сочетание их со стилем лестницы и всего интерьера помещения.

Лестничные ограждения могут выполняться из таких материалов:

. Цена таких конструкций самая высокая. Ограждение сложно устанавливать, что связано с необходимостью гнуть материал, что делается только в заводских условиях. Стекло для ограждения предпочтительнее использовать в офисных помещениях, для жилых зданий в интерьерах, выполненных в стилях хай-тек, минимализм.

Совет: При заказе в компании панелей из стекла для ограждения винтовой лестницы, необходимо уточнять радиус их изгиба, некоторые организации небольшой радиус не могут выполнить, из-за сложности технологии процесса.

Железные перила для винтовой лестницы. По стоимости ограждение более экономичное, а внешний вид практически не уступает стеклянному. Для изготовления применяются металлические трубы и прутки квадратного и круглого сечения, изгибаемые в нужный орнамент. После этого элементы свариваются между собой, зачищаются места стыков и окрашиваются в нужный цвет. Металлические перила могут иметь самые разнообразные формы и расцветки, без ограничений в применении;
Нержавеющей стали. Технология их изготовления аналогична, как из обычного металла, отличие во внешнем виде после окончания работ. Нержавеющая сталь смотрится более презентабельно и стильно. Такие перила можно устанавливать во влажных помещениях, на улице. Нержавейка позволяет создавать оригинальные и очень красивые наружные винтовые лестницы.
Дерева . Это экономичные и красивые поручни винтовых лестниц, которые могут отлично вписаться в любом интерьере от классического до хай-тек, что зависит от финишной отделки конструкции.

Совет: При изготовлении деревянного ограждения необходимо выбирать качественную древесину с минимальной влажностью. Это предотвратит растрескивание и деформацию конструкции при эксплуатации.

После тщательной полировки и покрытии лаком всех поверхностей, конструкция станет приятной на ощупь и очень красивой. Дерево всегда теплое, в отличие от металла.

Изготовление поручней для винтовой лестницы из дерева особенно рекомендуется в помещениях, где есть дети. Конструкции очень изысканно смотрятся, однако они занимают довольно много места, их лучше применять в жилых домах и помещениях с большой площадью.

Камня . Это самый дорогой вариант, применяется в своих домах очень редко. Камень трудно сочетается со многими стилями интерьеров. Такие конструкции применяются для ограждений винтовых лестниц в замках, дворцах и аналогичных величественных сооружениях;
Пластик. Чаще всего он используется для имитации таких материалов, как камень или дерево. Перила из ПВХ имеют небольшую стоимость, длительный срок службы, смотрятся эстетично, безопасны при эксплуатации.
Комбинированием материалов. Варианты могут быть самыми разными: дерево с металлом, стекло с металлом, металл с деревом. Их уместно использовать в разных стилях от модерна и классики до хай-тек (см. ) и минимализма.

Совет: При использовании комбинирования материалов для перил, стоит обращать при монтаже внимание на качество обработки стыков. При эксплуатации может возникнуть деформация разных частей, из-за неправильного примыкания материалов между собой.

Самые распространенные варианты для изготовления перил — металл и дерево. Изготовить поручень для винтовой лестницы своими руками из таких материалов достаточно просто, нужно лишь иметь желание и небольшие навыки в строительстве.

Особенности выбора и проектирования перил

Для правильного выбора и проектирования ограждения лестниц необходимо соблюдать рекомендации СНиПов и ГОСТов, в которых указано:

Высота перил в своем доме не должна быть меньше 900 мм;
Между балясинами расстояние должно быть не более 300 мм;
Все стыковые швы и соединения элементов, необходимо декорировать и качественно скреплять между собой.

Поручни для перил могут быть разной формы: круглой, квадратной, прямоугольной, но обязательно удобными для расположения в руке, без острых углов, чтобы не пораниться при передвижении по лестнице.

Проектирование ограждения

Перед тем, как сделать поручень винтовой для лестницы, стоит изобразить желаемый результат на компьютере или бумаге. Эскизы конструкции – неотъемлемая часть создания проекта перил для лестниц. На них нужно указать все размеры изделия.

Это поможет выполнить правильно все детали для перил или подобрать их готовыми.

При самостоятельном изготовление ограждения для лестниц, некоторые элементы стоит приобретать готовыми. Например, многие не смогут правильно определить, как согнуть поручень для винтовой лестницы. Иногда перила для винтовых лестниц приобретаются в виде конструктора, который лишь собирается из набора деталей на месте установки.

При создании виртуальной модели ограждения, учитывая, что лестница уже построена, размеры ее известны, необходимо определить три параметра:

Радиус перил;
Угол наклона;
Длину.

Эти величины переносятся на виртуальную модель. Для этого:

Находится свободная площадка, лучше на земле;
Обозначается колышком центр конструкции;
Проводится окружность, с помощью закрепленной на колышке веревки с гвоздем.
Радиус – это расстояние между центром опоры и местом установки балясин;
По периметру окружности забиваются опоры, где будут крепиться будущие перила. Высота их должна быть примерно 2 метра;
Для увеличения жесткости макета внутри такого «циферблата» стоит установить распорки.

Изготовление перил

После подготовки конструкции, можно изготавливать спиралевидные перила.

Инструкция проведения работ:

Берется первая полоска фанеры и закрепляется саморезами на столбиках. При этом крепеж ставится изнутри конструкции, вылезшие наружу — обрезаются болгаркой;
Крепеж следует начинать немного выше уровня пола и продолжать с уклоном, как на винтовой лестнице. Получается спираль;
На первую полоску наносится столярный клей;
Крепится вторая деталь, и фиксируется к первой по всей длине зажимами. При этом каждая последующая полоса клеится к предыдущей полоске уступом;
На каждую полосу нужно оставлять примерно 100 мм, что позволит легко удлинить перила, обычно винтовые лестницы на косоурах состоят из 1,5 — 2 витков.

Совет: Не следует сразу клеить несколько полос, клей должен хорошо просохнуть. Это хорошо повлияет на однородность, что улучшит внешний вид перил.

После установки всех полос лишняя длина ограждения аккуратно обрезается болгаркой;
По такому же принципу изготавливается вторая часть заготовки;
Проверяется точность прилегания заготовок к готовой лестнице;
Совмещаются обе части заготовок;
Соединенные уступы закрепляются столярным клеем и саморезами;
Полученная заготовка крепится сверху и снизу лестницы;
Притянув заготовку саморезами с шагом 100 мм к верхнему торцу стоек контролируется правильность расположения будущего ограждения;
Выполняется общий крепеж на каждую вертикальную стойку или балясину;
Лишние части перил обрезаются по краям перпендикулярно полу.

Более подробно изготовление ограждения для винтовой лестницы подскажет видео в этой статье.

Выполняется финальная обработка перил

Для придания конструкции красивого внешнего вида необходимо:

Все поверхности отшлифовать;
Округляются углы и устраняются все неровности;
Образующаяся при работе древесная пыль и частички древесины, смешиваются со столярным клеем и используются для забивки потаев, чтобы закрыть отверстия;
После высыхания эти участки шлифуются.
Осуществляется финальная обработка перил «нулевой» наждачкой.
Конструкция вскрывается пропиткой и лаком, или красится в любимый цвет, который подходит к интерьеру помещения.

Это лишь некоторые виды спиральных ограждений, рекомендации, как выбрать или сделать перила винтовой лестницы и самая распространенная технология их монтажа. Проявив фантазию, можно комбинированием различных типов, получить произведение искусства, для украшения не только лестницы, а всего помещения.

Николай, Нижний Новгород задаёт вопрос:

Добрый день! Недавно я построил на даче винтовую лестницу на второй этаж. А при изготовлении поручней для нее столкнулся с проблемой. Прямые перила для моей конструкции не подходят, необходима специальная полукруглая форма, так как в семье есть дети и пожилые люди, для которых это имеет огромное значение. Сама лестница у меня сделана из металла, поэтому и поручни я хочу сделать тоже металлическими. Хотя если есть несложный способ согнуть дерево или пластик, то могу воспользоваться и ими. Подскажите, пожалуйста, как согнуть поручень для винтовой лестницы простым способом. Желательно, чтобы я смог это выполнить самостоятельно и как можно быстрее. Заранее благодарен.

Эксперт отвечает:

Здравствуйте! В наше время очень часто вместо маршевой отдают предпочтение строительству винтовой лестницы. Можно, конечно, обратиться к специалистам, которые без особых проблем выполнят ваши пожелания в своей мастерской. Но если вы решили узнать, как согнуть поручень для винтовой лестницы самостоятельно, обратите внимание, что поручни должны быть обязательно прочными и безопасными при эксплуатации. Правила по сгибанию поручня зависят, прежде всего, от материала, из которого вы хотите его изготовить.

Если вы выбрали дерево, то существует два способа по его изгибанию до нужной вам формы. Можно опустить заготовку в кипяток и вымачивать в нем до тех пор, пока древесина не станет полностью мягкой. После этого вы ее выгибаете до формы, которая вам необходима, закрепляете в таком положении и ждете, пока она хорошо просохнет. Целесообразно сгибать этим способом, когда толщина древесины не будет превышать 3 см.

Можно склеивать отдельные детали из тонкого шпона, укладывая их прямо на ступенях вплотную к стойкам, чтобы с точностью повторить изгиб. Готовую конструкцию промазывают клеем, заворачивают в пленку и притягивают струбцинами. Когда клей полностью высохнет, шпон освобождают от зажимов. Готовый поручень, начиная сверху, прикручивают шурупами к каждой стойке.

При работе с деревом помните, что после изгибания материал необходимо обязательно пропитать антисептиком, покрыть слоем олифы, а после ее высыхания и крепления перил залакировать или же покрасить эти детали лестницы.

Перила из пластика можно выгнуть при помощи строительного фена. Горячий воздух направляют на заготовку и постепенно, по мере нагревания, изгибают ее до нужной формы. Главное, чтобы пластик не расплавился. Поэтому контролируйте подачу горячего воздуха из фена.

Для изготовления перил из металла тоже существует два способа. Если у вас есть возможность, то можно нагревать металл в специальной кузнечной печи и с помощью молота придавать ему нужную форму. В домашних условиях можно зажать металлическую полосу в тисках и с помощью молотка придать необходимую форму.

Теперь вы сможете выбрать для себя оптимальный вариант, как согнуть поручни для винтовой лестницы. Все перечисленные методы являются простыми и доступными, позволяющими выполнить работу по сгибанию поручней своими руками в домашних условиях без лишних финансовых затрат.

Как нарисовать винтовую лестницу

Как преподаватель рисования, одно из моих любимых занятий — это линейная перспектива.

Для тех, кто не знаком с линейной перспективой, это система рисования, используемая для создания пространственно точных отношений между формами (объектами) и их окружением. Линейная перспектива использует точки (называемые точками схода) на установленном уровне глаз. См. Иллюстрацию ниже.

Линейную перспективу можно использовать по-разному. Чтобы узнать больше о различных формах линейной перспективы, ознакомьтесь с этими уроками…

Чтобы нарисовать большинство объектов, нужно начинать либо с плоской прямоугольной плоскости, либо с фактической прямолинейной формы, т.е.е., ящик. Обычно на учебном уровне большинство перспективных проектов подкрепляют основные правила линейной перспективы, используя предмет, который остается коробочным. Примеры включают городские здания, дома, внутренние помещения (комнаты) и стандартные лестничные ступени. Часто рисование лестницы представляет собой уровень сложности, достигнутый во вводном проекте линейной перспективы.

Конечно, в линейной перспективе можно рисовать что угодно, даже соблазнительные. Иногда, помогая своим ученикам рисовать вышеупомянутые здания и внутреннее пространство, кто-то неизменно спрашивает: «Как нарисовать винтовую лестницу?».Вот вопросы, которые любят слышать учителя рисования. Нет ничего более увлекательного, чем работа над задачей рисования с энтузиазмом.

В следующем уроке показано, как нарисовать винтовую лестницу. Как вы уже догадались, мы начнем с коробки.

Чертеж винтовой лестницы

Прежде чем мы начнем рисовать лестницу, изучите иллюстрацию ниже.

Если вы можете нарисовать квадрат, то вы также можете нарисовать круг внутри этого квадрата, направив изогнутую линию в центральные точки каждой из сторон квадрата.
Если вы можете разделить круг пополам, вы также можете продолжать делить круг, пока не получите равные восьмые.

Два указанных выше маркера имеют важное значение при рисовании винтовой лестницы. Давайте начнем.

Шаг первый — Нарисуйте коробку

Примечание: Следующий рисунок был создан на планшете с помощью Procreate. Можно также использовать карандаш и бумагу для завершения урока. Рисование на планшете упрощает понимание учебника.Я использовал разные цветные линии для каждого шага. В своем собственном рисунке вы должны рисовать очень легко, так как большинство первых нескольких шагов со временем будут стерты.

Нарисуйте высокий ящик, используя одноточечную перспективу (если вы не можете нарисовать прямоугольник, используя одноточечную перспективу, сначала попрактикуйтесь в этом и вернитесь к этой статье). Здесь точка схода находится около середины прямоугольника.

Не беспокойтесь о пропорциях коробки, если вы впервые рисуете винтовую лестницу.На следующих этапах вы сможете отрегулировать пропорции лестницы. Фактически, я изменю пропорции моей лестницы позже на чертеже.

Шаг второй — нарисуйте несколько линий

Нарисуйте серию линий на передней части коробки. Расстояние между этими линиями определяет расстояние между вашими шагами, поэтому убедитесь, что расстояния между этими линиями одинаковы.

Теперь, используя точку схода, сделайте плоскую горизонтальную плоскость из каждой горизонтальной линии.Ваш рисунок должен немного напоминать книжный шкаф.

Эти горизонтальные плоскости должны казаться квадратами, а не прямоугольниками. При необходимости скорректируйте исходные пропорции прямоугольников и уточните формы горизонтальных плоскостей.

Шаг третий. Нарисуйте несколько эллипсов

Теперь нарисуйте эллипс внутри каждой из этих горизонтальных плоскостей. Эллипс — это просто круг, наклоненный в пространстве. Как упоминалось ранее, цельтесь в середину четырех сторон каждой горизонтальной плоскости.

Нужна помощь в рисовании эллипсов? Как нарисовать эллипс

Только небольшой сегмент каждого из этих эллипсов позже станет частью шага. Позже у вас будет возможность уточнить края этих кривых.

Начиная с углов, проведите «X» через каждую из горизонтальных плоскостей. Так вы точно укажете центр каждой плоскости. Теперь мы можем провести длинную вертикальную линию через эти центральные точки, создав ось, вокруг которой будут вращаться наши шаги.

Позже мы утолщим эту линию, чтобы она выглядела как прочная опора, способная выдерживать вес.

Шаг четвертый — разделите эллипсы

Разделите каждый эллипс пополам. Заштрихуйте одну из этих половинок. Они должны быть похожи на кусочки пиццы.

Обратите внимание на узор, которому следуют эти треугольные формы, когда они вращаются вертикально вокруг оси нашей лестницы.

Давайте немного очистим наш рисунок. Сотрите исходную коробку сейчас.Это больше не полезно.

В этот момент на моем собственном рисунке я чувствовал, что ступени были слишком маленькими по сравнению с расстоянием между ними, поэтому я удлинил два прямых края каждого шага и просто нарисовал новую изогнутую линию в конце каждого шага. убедитесь, что новая изогнутая кромка соответствует степени кривизны исходной кромки / эллипса.

Шаг пятый — Добавление перил

На каждой лестнице нужны перила. На каждой ступеньке проведите прямую линию вверх.Поместите эти линии в соответствующие углы. Убедитесь, что эти линии равны по длине.

Теперь соедините кончики этих вертикальных линий плавно изогнутой линией. Линия перил должна имитировать поворот лестницы, если вертикальные линии равны по длине.

Шаг шестой. Придайте своим шагам некоторую форму

Каркас нашей лестницы на месте. Тяжелая работа сделана. Пришло время немного увеличить нашу лестницу.

Увеличьте вертикальную ось, чтобы придать ей ширину.Теперь это полюс.

Кроме того, преобразуйте плоские 2D-шаги в 3D-формы, рисуя короткие вертикальные линии вверх от каждого угла и повторяя форму каждого шага в верхней части этих коротких линий (см. Иллюстрацию ниже для пояснения).

Для большей правдоподобности я добавил опору под каждую ступеньку, представив центральную точку вдоль опорной стойки между каждой парой ступеней. Из этих центральных точек я провел линию к приблизительному центру изогнутого края каждой ступеньки.

Шаг седьмой — добавление штриховки

Когда мы используем линейную перспективу, мы используем наше воображение. Чтобы завершить создание лестницы, независимо от того, являются ли они частью более крупной композиции или отдельного упражнения, такого как мой собственный рисунок, нам нужно добавить ценность.

Чтобы создать ценность, нам понадобится источник света. Можете ли вы сказать, откуда исходит свет на завершенной лестнице внизу?

Если вы догадались, что свет идет сверху справа, вы правы.Убедитесь, что ступеньки затенены в соответствии с фиксированным источником света, вместо того, чтобы затенять каждую ступеньку одинаково.

В отличие от стандартной лестницы, каждая ступенька винтовой лестницы ориентирована в другом направлении, чем те, которые расположены непосредственно над или под собой.

Поздравления. Вы завершили обучение по винтовой лестнице. Помните, что все круглые и изогнутые объекты можно рисовать с использованием линейной перспективы. Просто начните с коробки.

Как нарисовать винтовую лестницу «Рисование и иллюстрации :: WonderHowTo

Это видео показывает нам, как нарисовать винтовую лестницу очень простым способом.Сначала рисуется горизонтальная линия, а затем — прямоугольник. Затем из четырех углов прямоугольника проводят четыре линии, и все эти четыре линии встречаются в одной и той же точке на горизонтальной линии, которая была проведена ранее. Затем другой прямоугольник рисуется позади прямоугольника, пересекающего четыре линии, проведенные из четырех углов прямоугольника. И в редких случаях между двумя прямоугольными линиями проводится ряд линий. Затем по обе стороны от редкого конца рисуются два круга, которые пересекают четыре стороны прямоугольника.Затем проводятся две линии, касательные к обеим этим окружностям, и две линии, проходящие через центры этих окружностей. Затем по этой центральной линии проводят четыре плавные кривые. Затем другая линия, которая параллельна этой кривой, проводится вдоль центральной оси, после чего другая смежная линия проводится к кривой. Затем между этими изогнутыми линиями проводится ряд линий, которые в конечном итоге приводят к спиральной лестнице. И его делают темнее за счет придания более темных оттенков. Таким способом можно нарисовать винтовую лестницу.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие интересные предложения, которые стоит проверить:

50+ уникальных идей винтовой лестницы для вашего дома

Don Pedro Brooklyn поддерживается читателями.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Выучить больше

Винтовая лестница является наиболее предпочтительным вариантом среди других типов лестниц, так как они могут обрабатывать множество различных форм.

Они могут быть высокими и тонкими и лучше всего подходят для небольших участков. Однако в то же время они могут быть большими, грандиозными и скульптурными, чтобы добавить в дом творческий интерьер.

Винтовые лестницы хорошо известны своей роскошью и художественным стилем, и они действительно были обнаружены на протяжении всей истории архитектуры, появляясь в церквях, замках, поместьях и многом другом.

И теперь у нас есть возможность размещать их и в повседневных домах, от самых больших до самых маленьких.

Вот 56 примеров винтовых лестниц от дизайнеров лестниц со всего мира, которые улучшат внешний вид вашего дома за счет инновационного и футуристического дизайна.

Компактный дизайн

Эта компактная винтовая лестница с деревянными лопастями меньшего размера может поместиться внутри домов-студий, а также самых крошечных двухэтажных домов благодаря своей конструкции. Это не означает, что концепция не может быть поднята на совершенно новую высоту в более крупном пространстве.

Красный и смелый дизайн

Мы определенно падаем в обморок от этой смелой красной винтовой лестницы. Фактически, эта винтовая лестница была предназначена для помещения меньшего размера и предназначена для творческой ориентации. И именно поэтому в этом доме это происходит.

Простой и тонкий

В этом современном дизайне есть легкость, которая делает его простым дополнением к простому дому.Он не занимает лишнюю площадь, что вписывается в более современный, четкий вид и дизайн.

Двухцветная винтовая лестница

Взгляните на этот ультрасовременный дизайн с двухцветным механизмом. Черный, белый и красный также будут нестареющим, вневременным цветовым трио, и особенно важно видеть, что лестница связана с цветом.

Стеклянная лестница

Как стекло шумит, когда речь идет о подъеме лестницы? Он стильный, современный и может быть смелым. Представьте себе прогулку на более высоком уровне, когда вы можете видеть прямо на полу внизу.

Лестница из черного металла

Эта гладкая черная лестница, расположенная в углах этой большой гостиной, хорошо сочетается, но также служит ярким, ошеломляющим элементом конструкции для этого места. Без этого вы бы не получили ту же драму и привлекательность в ином случае.

Впечатляющая винтовая лестница

Этот дизайн производит четкое впечатление, делая его скорее очаровательным предметом для украшения дома.Он отлично подходит для современного образа жизни в отличие от более традиционных домов или домов для семейного отдыха.

Многоцветная винтовая лестница

Если вы действительно хотите попасть под влияние, взгляните на эту радужную лестницу, обнаруженную внутри лондонского дома. Дизайн может быть современным, однако цветовая гамма и смелость абсолютно подходят для более разнообразного мышления.

Металлическая винтовая лестница

Вот железная винтовая лестница с винтажным ароматом, которая вызовет у вас слабость в коленях, или, по крайней мере, влюбленных с небольшими отчетливыми деталями и стариной в дизайне их дома.

Винтовая лестница в испанском стиле

А теперь у нас есть прекрасный пример более стандартного фойе, которое состоит из винтовой лестницы в винтажном стиле. Этот дом, уравновешенный деревянной дверью и люстрой, подходит для семейного отдыха, но и весьма хорош.

Красивая винтовая лестница в белом цвете

В этой потрясающей винтовой лестнице есть что-то довольно красивое и женственное. На первый взгляд он не такой уж хрупкий, именно в деталях мы открываем для себя красоту и девичью привлекательность.

Бирюзовая винтовая лестница

Этому сине-зеленому дизайну есть чем по душе. Он свежий, гениальный и современный, однако благодаря своему цвету он также выглядит прохладно и молодо. Идеально подходит для игровых комнат, рабочих мест и т. Д.

Оригинальная винтовая лестница

Белый и необычный, этот дизайн работает не только как способ перехода на следующий пол, но и как произведение искусства для всего помещения. Дополнительная награда — увидеть, что именно скрывается за лестницей.

Элемент воды

Если вы хотите почувствовать себя по-настоящему элегантно, выберите винтовая лестница, которая ведет прямо к бассейну, как в этом сингапурском доме. Это определенно способствует современному дизайну всей локации.

Эклектичный дизайн

Даже если лестница упирается в угол дома, она все равно может произвести фурор. Просто взгляните на это место, оформленное в эклектическом стиле, спираль все еще разрывается из-за угла, поэтому плавные переходы вызывают гораздо больший интерес.

Элегантная винтовая лестница

Об этой установке мало что можно сказать, кроме как отвлечь ваше внимание от ее общего шика и стильных деталей. Нам нравится, как минималистичная винтовая лестница легко переходит в современный и женственный офис.

Винтовая лестница отдельно стоящая

Это одна из наиболее заметных функций в списке для домашних винтовых лестниц. Это отдельно стоящий отель с довольно сложным европейским дизайном.

Гладкий деревянный материал

Тем, кто живет в более традиционном домашнем доме, может быть интересно взглянуть на этот деревянный дизайн. Он довольно современен по своей форме, но прекрасно сочетается с деревянным полом и приятной атмосферой помещения.

Лестница экономия места

Внутри конструкции лестницы этой каюты простая обмотка. Он прост в деревенском стиле и позволяет использовать множество различных стилей оформления интерьера, в которые вы, возможно, захотите включить его, и нам нравится такая адаптируемость.

Винтовая лестница на палубу

Если бы к вашей задней палубе была подключена винтовая лестница, разве вам не понравилось бы это немного больше, чем если бы были связаны обычные действия? Они гораздо более хрупкие, чем более короткие варианты, и занимают меньше места.

Безопасная винтовая лестница

Вот еще одна конструкция, которая выглядит так, как будто она была произведением искусства до того, как превратилась в лестницу. Он современный, но он также придает интересность и текстуру более чистому и легкому пространству.

Кремовый цвет

Нам нравится простота обращения этой современной лестницы. И крем соответствует плавности дизайна, что трудно не любить вещи и акценты, которые кажутся подвижными.

Дизайн Ближнего Востока

Детали этой лестницы — именно то, что здесь действительно взорвано. Его тщательно продуманные металлические изделия — это визитная карточка этого места, и мы наслаждаемся его сочетанием мужественности и искусства.

Яркие цветные

Включение винтовой лестницы в ваш дом может быть действительно сильным переездом и важной функцией.Если вы хотите добавить драматизма, выберите металл или яркий цвет. Черный — всегда фантастическая концепция.

Старая деревенская лестница

Если у вас есть лестница, которая действительно из прошлого, сделайте это для вашего дома или ремонта. Обновите их, чтобы сделать их пригодными для использования и чтобы все домочадцы наслаждались его старинным классическим дизайном.

Просто элегантная винтовая лестница

Поместите лестницу прямо в центр помещения, чтобы сделать ее настоящим центром внимания.Не стесняйтесь делать это, если это поддерживает видение и чувство, которое вы хотите для своего дома.

Лестница из восстановленного дерева

Выбирая дерево, вы можете соответствовать разным стилям и уровням правил. Благодаря такому дизайну вы получаете тщательно подобранный, мужественный дизайн, который хорошо сочетается с офисом, спальными комнатами и стандартной гостиной.

Винтовая лестница для небольшого дома

Вам также не нужно идти с серьезным грандиозным дизайном.Скорее всего, небольшой изгиб или слишком много может быть именно тем, что вам нужно, и именно то, что подойдет для вашего дома. Просто взгляните на эту красивую бархатную лестницу.

Средиземноморский стиль

В этом дизайне есть призвание средиземноморской привлекательности. И нам это нравится, поскольку в ней сочетаются легкость обычной лестницы с поворотом и плавностью спирали.

Винтовая лестница в библиотеке

Если вам повезло, что в вашем доме есть библиотека, мы приветствуем вас.Если вам посчастливилось провести линию между двумя этажами библиотеки по винтовой лестнице, то мы влюблены.

Винтовая лестница в стиле минимализм

Даже если лестница белая, это не значит, что она появится. Просто взгляните на информацию об этом модном дизайне! Он хрупкий, но прекрасно сочетается с модным и футуристическим дизайном интерьера.

Золотой поручень

Один из способов разработать особую индивидуальную настройку вашей лестницы — добавить золото.Вы не часто видите это в доме, поэтому, если вы включите это время оголения и перил, у вас будет что-то совершенно ваше.

Сталь Черная

Стальная конструкция, создающая фокус и включающая архитектурный компонент в пространство, эта лестница, скорее, привлекает внимание в этом небольшом двухэтажном помещении. И нам нравится естественное освещение, которое играет с металлом!

Коренастый тонкий дизайн

Эта лестница необычайно элегантна и аккуратна, она также довольно коренастая, что говорит о том, что она должна находиться в доме, который обеспечивает идеальное количество места, чтобы позволить ему дышать. Конечно, белый тон помогает улучшить впечатление от площади.

Размещение с детьми

Вы можете даже добавить немного энергии своего ребенка в оформление винтовой лестницы. Этот дизайн утюга был акцентами с некоторой яркой привлекательностью, учитывая, что он попадал прямо в игровую комнату!

Винтовая лестница серого цвета

Индивидуальный фаворит упаковки, этот серый и стеклянный дизайн прекрасно смотрится в этой современной области и как гениальный метод для создания акцента и функциональности в домашнем доме.

Соединение двух комнат

В этом большом и расслабляющем доме есть чем заняться. Который состоит из изысканного метода, который они выбрали для соединения обоих открытых полов в этом месте — хрупкой винтовой лестницы, которая прекрасно сочетается с деревенским стилем.

Уникальная винтовая лестница

Эта лестница цвета зефира хорошо вписывается в эту маленькую библиотечную зону. Нам нравится его современное сочетание с викторианской информацией и то, насколько элегантно выглядит его добавление к двухэтажному пространству.

Бетон

Взгляните на эту винтовую лестницу из бетона! Он более хрупкий, чем можно было бы подумать, когда речь идет об этом продукте, но в то же время он довольно стильный и идеально подходит для минималистского стиля.

Естественное освещение

Лестница в этот величественный особняк завораживает, не верите? На самом деле, что действительно делает его уникальным, так это естественное освещение из окна, которое подчеркивает каждый уголок и каждый изгиб его дизайна.

Современность и роскошь

Эта большая винтовая лестница из дерева не только соединяет многочисленные уровни дома, но также разделяет пространство и выполняет функцию скульптурного декора.

Бело-деревянная винтовая лестница

Эта современная винтовая лестница из белого дерева и дерева полностью открыта во внутреннем пространстве и обеспечивает доступ на 2-й этаж вашего дома.

Дерево и металл

Дерево было объединено с белым металлом для создания этой современной винтовой лестницы, которая соответствует цветам, используемым во всем остальном доме.

Маленький современный стиль

Эта маленькая деревянная винтовая лестница демонстрирует спиралевидный тип лестницы и позволяет легко переходить с одного этажа на другой, не занимая слишком много места.

Гладкий и потрясающий

Гладкий вид этой современной винтовой лестницы из белого и дерева создает впечатление, будто она просто закручена под потолком.

Идеальное освещение для винтовой лестницы

Эта винтовая лестница из светлого дерева закручивается вокруг главной шахты, а белые поручни помогают лестнице сливаться с окружающим интерьером.

Современный дизайн

Эта маленькая современная винтовая лестница сделана из полированного металла с деревянными ступенями, огибающими ее. Лестница ведет через отверстие в потолке на верхний этаж.

Роскошный дизайн винтовой лестницы

Лестница этой большой винтовой лестницы покрыта черным ковром, который контрастирует с белым по всей площади и делает их намного более примечательными.

Большой и Вычурный

Действия этой винтовой лестницы из дерева и металла начинаются с большого и имитируют небольшое приземление, но становятся немного меньше по мере подъема по ним.

Скульптурная винтовая лестница

Эта большая скульптурная винтовая лестница, которая поднимается из подвала на первый этаж дома, имеет деревянные ступени и стеклянные защитные перила, которые пропускают свет, чтобы пространство оставалось ярким.

Матовая поверхность

Базовая винтовая лестница из матового черного металла с решетчатыми выступами соединяет 2 основных этажа этого современного дома и позволяет свету быстро проходить через него, сохраняя ощущение пространства интенсивным и воздушным.

Дрифт Вуд

Грандиозная винтовая лестница, образованная скользящими деревянными ступенями между двумя белыми сторонами, поднимается на следующий этаж и приглашает людей войти в дом.

Белый цвет

Современная белая винтовая лестница с белыми перилами и деревянными опорами, которые делают ее простой и аккуратной.

Современный дизайн

Эта скульптурная современная винтовая лестница из черного металла больше похожа на птичью клетку с черными металлическими стержнями, изгибающимися вокруг спиральных элементов.

Креативное дерево

Эта оригинальная деревянная винтовая лестница функционирует как скульптурная установка, которой можно насладиться и оценить по достоинству во многих частях современного дома.

Белый и серый

Бело-серая внешняя винтовая лестница этого современного дома поднимается вверх от нижнего уровня дома до крыши.

HomeMade Modern EP99 DIY Винтовая лестница с ЧПУ

Я сделал эту винтовую лестницу для своего лофта в Бостоне.Я использовал свой станок с ЧПУ X-Carve от Inventables.com, чтобы вырезать начальные детали. Ради экономии времени я попросил друга использовать его машину, у которой есть большая кровать, вырезанная из некоторых частей. Каждая ступенька сделана из 12 слоев мебельной фанеры толщиной ¾ дюйма. Вы можете скачать рисунки в формате dwg, которые мы использовали здесь.

Лестница высотой 16 и ¾ ступеней построена вокруг 3-дюймовой стальной трубы сортамента 40. Шаги такие же, но каждый из них поворачивается на 30 градусов, и 12 шагов создают полный оборот вокруг шеста.Я ошибочно предположил, что толщина фанеры дюйма, которую я использовал, была ровно дюйма, и мои шаги оказались примерно на полдюйма короче, чем я предполагал, но все получилось. Я подумал, что поддержание выравнивания лестницы будет более сложной задачей, чем было раньше, поэтому сверло с ЧПУ идеально выровняло отверстия для дюбелей ½ дюйма. В итоге я не стал использовать эти отверстия, так как было достаточно просто выровнять края и зажать доски.

Стоимость этого проекта составляет около 900 долларов, на его создание уходит около 40 часов.

ПОСТАВКИ:

¾ ”фанера Purebond
В наличии в Home Depot
Я использовал чистую фанеру, потому что мне не хотелось, чтобы типичная фанера выделяла в мой чердак фтормальдегид.

Винты чистовые
В наличии в Home Depot
Я использовал чистовые винты длиной от 1 5/8 дюйма до 6 ½ дюйма.

Клей для дерева
В наличии в Home Depot
Я использовал высокопрочный столярный клей, чтобы склеить слои вместе.

ИНСТРУМЕНТЫ:

RYOBI ONE + аккумуляторная дрель на 18 В
Доступно в Home Depot

X-Carve
Доступно на Inventables.com

ИНСТРУКЦИИ:

ШАГ 1: Фундамент
Я позаботился о том, чтобы укрепить пол балками из LVL, которые выдержат нагрузку от лестницы. Это добавило к стоимости строительства здания, но мне это понадобилось бы, даже если бы я пошел с обычной сборной стальной винтовой лестницей.У меня была стальная труба сортамент 40 диаметром 3 дюйма, приваренная к куску стальной пластины ½ дюйма. Затем мы использовали длинные шурупы, чтобы прикрутить пластину к балкам LVL. В верхней части столба есть два стальных кронштейна, которые соединяются со стеной.

ШАГ 2: Разрежьте на кусочки
Я использовал свой X-Carve, чтобы вырезать некоторые из начальных частей, но из-за небольшого размера кровати и количества частей мне помог друг, используя свою машину, у которой есть кровать большего размера. На самом деле X-Carve режет чище, чем более крупная машина, но большой размер станины позволяет нам размещать детали более эффективно.

ШАГ 3: Запустите первый
Стальная пластина у основания имеет толщину ½ дюйма, поэтому мне пришлось вырубить лишнюю деталь и отрезать головку, чтобы заполнить зазор. Затем я использовал строительный клей, чтобы приклеить его к полу, прежде чем использовать длинные финишные винты, чтобы закрепить его на месте. Затем я использовал столярный клей, чтобы нанести следующие два слоя, и использовал много шурупов, чтобы убедиться, что основание лестницы надежно прикручено к полу.

ШАГ 4: По одному слою за раз
Первоначально я намеревался предварительно собрать каждый шаг отдельно, а затем разместить их вокруг столба, но стыки пазлов между кусками фанеры были слишком тугими, поэтому мне пришлось собирать его слой за слоем вокруг столба.Я использовал строительный клей, чтобы заполнить зазор примерно в 1/8 дюйма между стальной опорой и фанерой. Между слоями фанеры я использовала столярный клей. Я использовал винты 9-12 с отделкой 2-5 дюймов, чтобы скрепить слои. Пришлось чередовать схемы винта. Я использовал вес своего тела и зажимы, чтобы плотно прижать слои друг к другу перед их прикручиванием. На каждый шаг у меня уходило около 2 часов.

ШАГ 5: Выполните посадку
Добравшись до верхней ступеньки, я вырезал куски фанеры по профилю верхней ступеньки.Мне пришлось использовать свою фиговую пилу, чтобы вырезать кусок, чтобы он поместился на шест. Я склеил слои фанеры и зажал их, чтобы получился мостик.

ШАГ 6: Установите лестничную площадку
Я немного увеличил порог двери, чтобы было достаточно места под мостом. Затем я установил мост, чтобы проверить, подходит ли он, и прикрутил куски фанеры по обе стороны от него. Затем я снял мост и покрасил нижнюю сторону с личным напоминанием.Я приклеил и прикрутил на место.

ШАГ 7. Укрепление лестницы
Лестница прочная, как скала, совсем не шатается и не скрипит, но на всякий случай я вкрутил 5-дюймовые длинные винты в точках, которые имели наименьшее перекрытие фанеры.

ШАГ 8: Шпатлевка по дереву головки шурупов
Я использовал шпатлевку для дерева, чтобы покрыть головки винтов, а затем отшлифовал ее, когда она высохла.

ШАГ 9: Песок, песок и песок
Сначала я отшлифовал лестницу с помощью орбитальной и ленточно-шлифовальной машин. Я использовал шлифовальную губку и шлифовальную машину для обработки изнанки.

ШАГ 10: Завершить
Я закончил лестницу двумя слоями поликрила miniwax.

А как насчет перил?
Я все еще работаю над перилами и выложу видео, когда закончу.

Замечания по дизайну:
Я был вдохновлен лестницей, которую я видел в Бостонском обществе архитекторов от Matter Design Studio, но моя лестница действительно имеет много общего с лестницами, спроектированными Троном Мейером, которые невероятно хорошо продуманы и детализированы Рупертом Лисом, чья лестница имеет более сложную форму. .

Спасибо за просмотр моей винтовой лестницы с ЧПУ!

Заявление об отказе от ответственности!

Это был экспериментальный проект для моего личного использования, и я не утверждаю, что он безопасен или подходит.

Если вам понравился этот проект, поделитесь им!

Если вы хотите увидеть, над чем мы работаем дальше, подпишитесь на нас в Instagram: @benjaminuyeda и @ijessup.

Также ознакомьтесь с нашей книгой, чтобы узнать о дополнительных проектах, советах и руководствах для самостоятельного изготовления.

Твитнуть

Учебное пособие: создание винтовой лестницы

В этом учебном пособии показано, как создать спиральную лестницу.Для создания объекта вы воспользуетесь инструментами «Форма», «Повернуть», «Толкать, тянуть» и «Масштаб».

Шаг 1
Создайте окружность с помощью инструмента Окружность . Затем с помощью инструмента «Линия» нарисуйте треугольник из центральной точки фигуры.

Шаг 2
Используйте инструмент Push Pull , чтобы подтолкнуть треугольник вверх. Удалите форму круга.

Шаг 3
Трижды щелкните фигуру, затем щелкните правой кнопкой мыши и выберите Сделать компонент .

Шаг 4
Выберите инструмент поворота , щелкните в конечной точке треугольной формы, нажмите CTRL и щелкните, чтобы дублировать форму.

Шаг 5
Введите 23X , чтобы дублировать форму.

Шаг 6
Выделите все формы. Затем используйте инструмент «Перемещение» , чтобы продублировать формы.

Шаг 7
Введите 24X , чтобы скопировать модель еще раз.

Шаг 8
Используйте инструмент Выбрать , чтобы выбрать ступеньки лестницы одну за другой.

Шаг 9
Используйте инструмент Перемещение , чтобы скопировать выбранные формы.

У вас получится модель винтовой лестницы.

Шаг 10
Используйте инструмент Окружность , чтобы нарисовать окружность от центра лестницы.

Шаг 11
Используйте инструмент Push Pull для выдавливания окружности. Затем выберите и сгруппируйте выдавленный круг.

Шаг 12
Используйте инструмент Select , чтобы дважды щелкнуть по модели, чтобы отредактировать компонент. Используйте инструмент Circle , чтобы нарисовать небольшой круг на лестнице. Затем используйте инструмент Push Pull , чтобы выдавить круг (например, высотой 3 фута).

Шаг 13
Скопируйте набор лестницы в сторону.Выберите скопированную лестницу, затем щелкните правой кнопкой мыши и выберите Сделать уникальным .

Шаг 14
Дважды щелкните компонент, чтобы отредактировать его. Выберите инструмент Line , нарисуйте линию сбоку от лестницы.

Шаг 15
Затем используйте инструмент Select выберите все формы, кроме линии, которую вы только что создали, а затем удалите их. У вас получится спиральная линия.

Шаг 16
Щелкните в конечной точке спиральной линии и переместите спиральную линию на модель лестницы.

Шаг 17
Не снимая выделения с спиральной линии, используйте инструмент Масштаб , чтобы масштабировать линию до красно-зеленой шкалы. Удерживая нажатой клавишу CTRL, щелкните точку масштабирования в центральном углу модели, затем введите 0,985,0,985 для красной шкалы и зеленой шкалы.

Шаг 18
Не снимая выделения с спиральной линии, выберите инструмент Перемещение и переместите спиральную линию вверх по синей оси на высоту примерно 3’3 дюйма.

Шаг 19
Используйте инструмент Окружность , чтобы нарисовать форму круга (например, 1 дюйм) от центральной точки спиральной линии.

Шаг 20
Используйте инструмент Select трижды щелкните спиральную линию, чтобы выбрать ее, затем используйте инструмент Follow Me , чтобы щелкнуть по окружности.

Шаг 21
Чтобы сгладить поручень лестницы, используйте инструмент Select , чтобы трижды щелкнуть по спиральной форме, а затем щелкните правой кнопкой мыши и выберите Soften / Smooth Edges .

Шаг 22
Дважды щелкните ступеньки лестницы, затем используйте инструмент Push Pull , чтобы изменить толщину ступеней лестницы.

После того, как вы закончите, вы можете назначить тени и материалы модели.

По Chee SK | LinkedIn

Cempaka Technology Sdn Bhd
Pusat Latihan Komputer Cempaka
~ Ваш HRDC Premiere Training Provider ~
Unit 6, Level 4, SetiaWalk Mall (Block K), SetiaWalk, Persiaran Wawasan, Pusat Bandar Puchong, 47160 Puchong, Malaysia.
Тел .: 603-80684461, Факс: 603-80684240
1-28, Jalan PM4, Plaza Mahkota, 75000 Melaka, Malaysia.
Тел .: 606-2835955, Факс: 606-2845955

Autocad Архив лестниц, чертеж

]]]]]]>]]]]>]]>

Dwg Download & Cad Blocks Архив

]]]]]]>]]]]>]]>

Категория

Лестница Архив

найдено 22 тем

Страница 1 из 2

«Примеры чертежей autocad в формате DWG для лестниц, ступеней, лестниц, перил, блоков CAD, ворот, винтовых лестниц, а также 2D и 3D чертежей в формате DWG»

Винтовые лестницы используются в помещениях, где вам нужно сделать поворот (даже буквально) или где дизайнер хочет, чтобы лестница привнесла в пространство другое ощущение.Кроме того, перила лестницы — это неизвестный солдат на любой лестнице, не говоря уже об эстетических особенностях, которыми они могут обладать, чтобы стать фокусом любого интерьера. Узнайте, что перила лестницы могут сделать с интерьером. Иногда при ограниченном пространстве добавляют круговую лестницу. Винтовые лестницы притягивают к себе внимание, привлекают внимание и делают невозможным отвести взгляд. Известно, что изогнутая лестница привносит ощущение роскоши и искусства. На протяжении всей истории архитектуры винтовые лестницы использовались в роскошных помещениях — особняках, дворцах, церквях.Несмотря на то, что в V веке до нашей эры они появлялись в небольших эпизодах, винтовые лестницы не играли должной роли в архитектуре, пока одна из них не использовалась в колонне Траяна в 115 году нашей эры. В современную эпоху они постепенно стали частью жилого мира.

Фотографы, создатели фильмов и путешественники в Instagram уже давно пользуются фотогеничностью винтовой лестницы. Изогнутая лестница создает более романтическую атмосферу, чем обычная, поэтому в фильмах с символическим значением было много кадров с винтовой лестницей.

Винтовая лестница вращается вокруг центральной оси и поднимается по ней. Это один из типов круглой или круговой лестницы, в которой подступенок соединен с центральной колонной. В отличие от винтовой лестницы винтовые и изогнутые лестницы не имеют центральной колонны. Интересно, что большинство винтовых лестниц, которые присутствуют в домах, на самом деле являются винтовой лестницей. Чтобы лестница была действительно винтовой, ступени должны вращаться вокруг центральной точки, но, с другой стороны, винтовые лестницы вращаются на определенном расстоянии от центральной точки.

Винтовые лестницы бывают двух типов: внутренние и наружные. Как правило, внутренние лестницы изготавливаются из таких материалов, как дерево или кованое железо, а наружные — из материалов, которые выдерживают погодные условия, таких как оцинкованная сталь. Обратите внимание на деревянную винтовую лестницу Трона Мейера.

Винтовая лестница экономит много драгоценных квадратных метров. Вертикальный характер лестницы гарантирует, что ее след не будет массивным по сравнению с другими лестницами. Создание дома с рациональным использованием пространства — это битва каждого домовладельца, и винтовая лестница чрезвычайно полезна для этого.

У домовладельцев остается много мертвого пространства в доме, потому что в него трудно попасть. В то время как традиционная лестница не вписывается в небольшое пространство, подпирание лестницы также не является повседневным решением.Однако полная гибкость, безусловно, является плюсом при установке винтовой лестницы.

Винтовые лестницы обычно ассоциируются с грандиозными и роскошными помещениями. В результате считается, что винтовые лестницы строить чрезвычайно дорого, но это не совсем так. На цену винтовой лестницы влияет множество факторов: используемые материалы, покрытая высота, включенные украшения, отделка и т. Д. Винтовые лестницы могут стоить от 600 до 100 000 долларов.

Открытые винтовые лестницы создают ощущение минимализма и открытости. Использование их в местах с меньшим пространством поможет сделать комнату больше, чем она есть на самом деле, поскольку винтовые лестницы совсем не непрозрачны. Кроме того, они представляют собой один из способов добавить изысканной геометрии к абсолютно пустым пространствам.

Винтовые лестницы по-прежнему могут закрываться, следуя традиционному дизайну.Однако, если домовладелец и дизайнер выберут этот вариант, им нужно убедиться, что пространство не кажется более тесным. Закрытые винтовые лестницы можно сделать более роскошными за счет использования богатых материалов, которые следует выбирать, исходя из атмосферы окружающего пространства. Кроме того, в их дизайн можно добавить зелень, чтобы придать им экстравагантный вид.

Винтовая лестница в индустриальном стиле станет отличным дополнением к пространству, которое источает деревенский или индустриальный стиль.Однако дизайнерам необходимо обратить внимание на материал подступенка, чтобы сохранить стиль.

Ни один домовладелец, вероятно, не станет вводить в свой дом винтовую лестницу без какой-либо функции, но все же стоит отметить, что они могут быть включены для определенных целей. Винтовая лестница может использоваться для соединения двух уровней внутри комнаты. Например, верхний уровень библиотеки или гостевой комнаты можно соединить с нижним уровнем винтовой лестницы.

Украшения, выгравированные на винтовой лестнице, становятся частью ее очарования. Они усиливают эффект, создаваемый винтовой лестницей в комнате или пространстве. Винтовая лестница может быть украшена множеством разнообразных украшений, в том числе замысловатыми узорами балюстрады, ступенями, подступенками и т. Д.

Как ни необычно и, возможно, невозможно, это звучит, но винтовые лестницы такого типа строятся в домах.Поскольку она больше квадратная, чем круглая, ее можно использовать как альтернативу традиционной лестнице. У нее более широкий проступь, чем у обычной винтовой лестницы, но она не занимает столько места, как другие лестницы.

Ступени винтовой лестницы: ширина и высота

Расчет формы ступеней

Расчет ширины ступени

Расчет длины

Расчет высоты

Конструкция с косоурами

Итог

Винтовая лестница своими руками — чертеж, этапы изготовления

Чертёж простой винтовой лестницы

Монтаж несущей опоры

Установка ступеней для винтовой лестницы

Винтовая лестница сделать самому своими руками: чертеж, фото

Особенности изготовления

Что необходимо знать перед началом проведения работ

Подготовка материалов

Проектирование лестницы

Особенности проведения расчета

Проведение монтажа

Рекомендации по проведению работ

Заключительные работы

Особенности изготовления металлической лестницы

Винтовая лестница своими руками – как сделать правильно?

Чертежи

Делаем лестницу своими руками

Лестница из металла

Лестница из дерева

Лестница из бетона

Как выбрать винтовую лестницу | Строительный портал

Виды винтовых лестниц

Конструкция винтовой лестницы

Параметры винтовых лестниц

Винтовые лестницы: картинки

кованные своими руками, фото и чертежи, железные на второй этаж, изготовление

Винтовые лестницы из металла: способы изготовления и особенности

Вывод

Удобная винтовая лестница из металла своими руками

Проведение монтажа

Винтовая лестница своими руками из металла: чертежи и советы

Расчет высоты ступеней и их необходимого количества

Лестницы винтовые: кованные

Варианты конструкций

Дизайн металлической винтовой лестницы (фото в интерьере)

винтовые лестницы на второй этаж, делаем самостоятельно

Плюсы винтовых лестниц

Какие материалы использовать для изготовления винтовых лестниц?

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Видео: сборная модульная винтовая лестница «Мечта»

Видео: проведение монтажа готового комплекта винтовой лестницы

Изготовление и установка винтовой конструкции своими руками

Типы заполнителей ограждений

Материалы для изготовления ограждения

Особенности выбора и проектирования перил

Проектирование ограждения

Изготовление перил

Выполняется финальная обработка перил

Как нарисовать винтовую лестницу

Чертеж винтовой лестницы

Шаг первый — Нарисуйте коробку

Шаг второй — нарисуйте несколько линий

Шаг третий. Нарисуйте несколько эллипсов

Шаг четвертый — разделите эллипсы

Шаг пятый — Добавление перил

Шаг шестой. Придайте своим шагам некоторую форму

Шаг седьмой — добавление штриховки

Как нарисовать винтовую лестницу «Рисование и иллюстрации :: WonderHowTo

50+ уникальных идей винтовой лестницы для вашего дома

Компактный дизайн

Красный и смелый дизайн

Простой и тонкий

Двухцветная винтовая лестница

Стеклянная лестница

Лестница из черного металла

Впечатляющая винтовая лестница

Многоцветная винтовая лестница

Металлическая винтовая лестница

Винтовая лестница в испанском стиле

Красивая винтовая лестница в белом цвете
