Виды поверхностных насосов – Как выбрать поверхностный насос для грязной воды: Плюсы и минусы изделия

Поверхностные насосы — устройство, принцип работы, виды

Большинство современных насосных агрегатов предназначены для откачивания больших объемов воды из достаточно глубоких источников. Но, что делать, если рядом с дачей или домом находится неглубокий колодец. В таком случае лучше всего использовать поверхностный насос. Это устройство монтируется на поверхности источника, потребляет небольшое количество энергии и не требует специального ухода.

Устройство и принцип действия поверхностного насоса

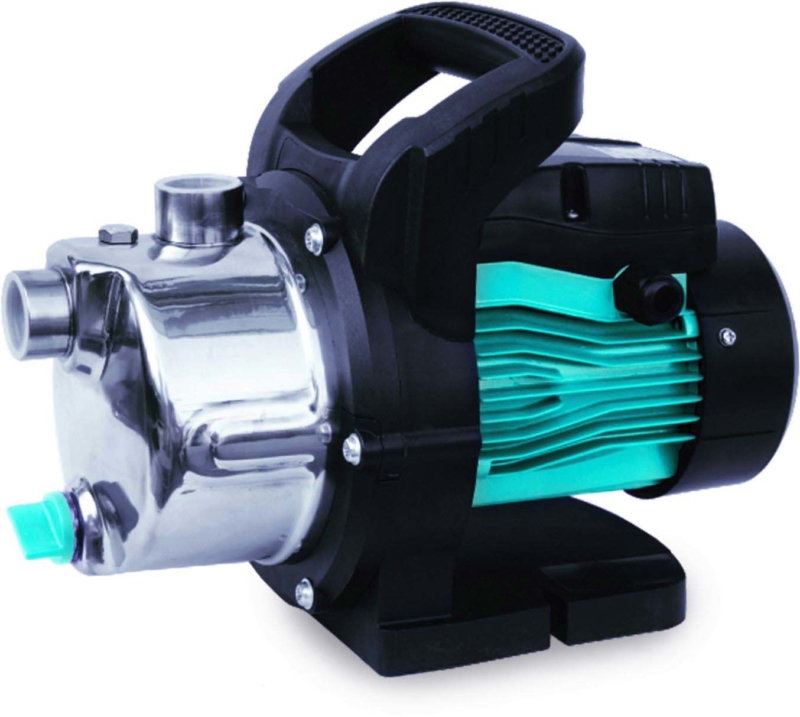

Поверхностный насос для воды должен всегда находиться вне жидкости. Если внутрь конструкции прибора просочиться вода, то агрегат выйдет из строя. Для эксплуатации насоса к нему подключают шланги, один из которых опускается в воду, а второй – подключается к трубопроводу.

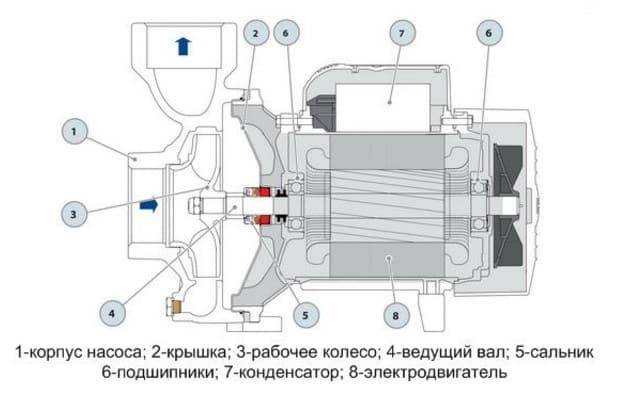

Устройство поверхностных насосов состоит из прочного корпуса, расположенных в нем рабочих колес и двигателя, который приводит вал с колесами в действие. Для более плавной работы между валом и мотором находятся подшипники.

Принцип работы оборудования основан на разрежении давления. На входе в агрегат образуется перепад давления, который толкает воду внутрь насоса. В условиях полного вакуума внутри рабочих камер прибора жидкость всасывается активнее. Тем не менее, внутри шланга постоянно будет присутствовать небольшое количество воздуха. Из-за этого подача воды устройством никогда не будет максимальной. В связи с такой особенностью, поверхностные насосы никогда не применяются для работы на глубине более чем 7–8 м.

Из-за слабых возможностей агрегата и отсутствия полной герметизации его устройства, монтировать поверхностный насос следует только над водой. Для поднятия воды из больших глубин можно дополнительно использовать эжектор, который нужно опустить в воду. В процессе работы вода попадает внутрь эжектора, из-за чего на входе в насос образуется более высокое давление. Это позволяет использовать агрегат для скважины с достаточно большой глубиной.

Виды и описание поверхностных насосов

Поверхностный насос для частного дома может иметь разную конструкцию. Все имеющиеся на рынке агрегаты делятся на несколько видов:

• • Вихревые насосы – обладают компактными размерами и стоят на порядок дешевле своих аналогов. Вихревой агрегат способен создать достаточно высокое давление в системе, однако его КПД будет довольно низким. Устройство такого насоса состоит из вала и рабочего колеса, оборудованного лопастями. Агрегат нельзя использовать для грязной воды, в противном случае элементы насоса будут очень быстро изнашиваться;

• Центробежные насосы – приборы этого типа обладают высоким КПД – около 92 %, надежностью и длительными сроками эксплуатации. Вместе с тем, такие агрегаты не способны создать высокое давление. Устройство центробежного насоса состоит из рабочего вала и двух рабочих колес;
• Эжекторные насосы – большинство таких агрегатов являются двухконтурными, то есть к ним необходимо подключать две трубы. По первой трубе вода попадает в эжектор, где поддается воздействию разных давлений. По второй трубе вода проходит непосредственно к насосу. В наши дни эжекторные насосы встречаются все реже, так как их вытесняют более совершенные погружные устройства.

Поверхностные насосы также делятся между собой по предназначению. В зависимости от этого в магазинах можно встретить:

• Дренажный насос – этот агрегат используется для сильно загрязненной воды. Такого рода прибор идеально подходит для полива и для других бытовых нужд, где не требуется чистая вода. Максимальный диаметр твердых частиц в воде не должен превышать 12 см. Поверхностные насосы такого типа часто используются для бочки, бака и других хозяйственных резервуаров;
• Фекальный насос – применяется для очистки выгребных ям. Устройство этого типа оборудовано ножами, которые измельчают всякого рода мусор, имеющийся в жидкости. Самовсасывающий насос этого типа изготавливается из прочных надежных материалов, не требует частого ремонта и специального обслуживания.

Классификация поверхностных насосов для дачи поможет выбрать подходящее оборудование с минимальным потреблением энергии и достаточным запасом мощности.

Как выбрать насос поверхностный –основные факторы при покупке

В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос. Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:

• Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м³/ч;
• Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
• Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
• Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.

Изучив эти характеристики оборудования и условия, в которых оно будет работать, выбрать поверхностный насос будет достаточно просто даже новичку. Главное – не пытаться сэкономить, так как самые дешевые модели не способны прослужить более 2–3 лет.

Обзор качественных моделей поверхностных насосов

На современном рынке можно встретить массу оборудования поверхностного типа. Но не все насосы соответствуют заявленному производителем качеству. Среди наиболее качественных агрегатов следует выделить:

• Модель UPS 25-60 180 от компании Grundfos изготавливается из качественных запчастей и обладает неплохими техническими характеристиками. Производительность модели составляет 4500 л/мин, а глубина всасывания – максимум 6 м. Агрегат может использоваться только для работы с чистой водой с максимальной температурой не более 110 °C. Компания-производитель рекомендует монтировать прибор только в горизонтальном положении;
• Насос Вихрь ПН-850 имеет мощность в 650 Ватт и может применяться для выкачивания воды из неглубоких колодцев. Корпус бытовых насосов этой модификации производится из прочного пластика. Агрегат способен бесперебойно работать только при условии, что в воде не будет содержаться твердых частиц;
• Модель Джамбо 60/35 П от российской компании Джилекс может использоваться для перекачивания воды с незначительным количеством твердых примесей. При этом агрегат не теряет своей рабочей эффективности. Максимальная рабочая глубина насоса составляет 8 м. Температура жидкости не должна превышать 35 °C. Этот садовый насос оснащен встроенным эжектором и прочным пластиковым корпусом.

Перечисленные модели обрели массу поклонников благодаря хорошим рабочим показателям, небольшим габаритам и простоте в обслуживании. При этом они гораздо дешевле своих рыночных аналогов.

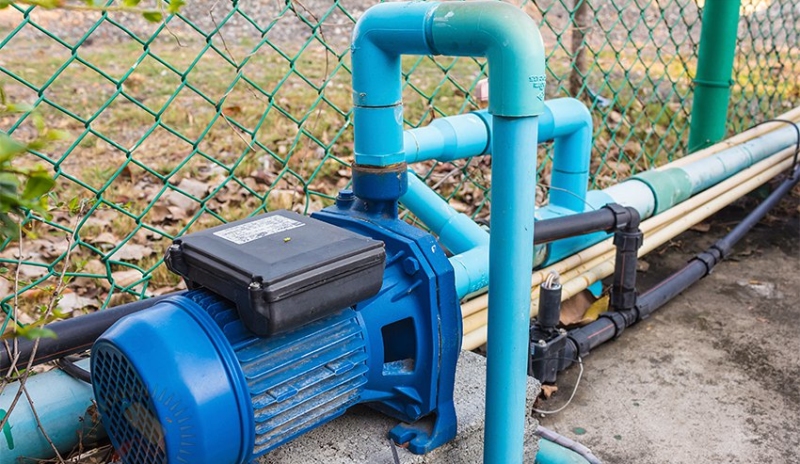

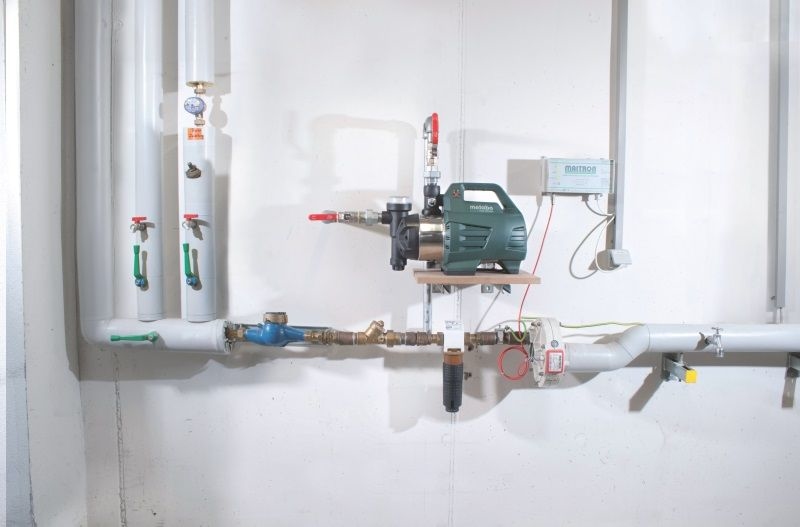

Особенности установки оборудования

Монтировать поверхностный насос следует под прочным навесом на твердом неподвижном покрытии. Ножки насоса требуется зафиксировать анкерами, чтобы он не передвигался в процессе работы. Если прибор ставится на бетонную поверхность, то между ней и ножками насоса следует уложить толстый резиновый коврик.

К установленному насосу следует подключить шланг, оборудованный обратным клапаном. Для более надежного крепежа та часть шланга, в которой нет клапана, подключается к насосу при помощи штуцера. Вторая сторона шланга будет погружаться под воду. Для уплотнения соединения следует применять ФУМ ленту.

Прежде, чем подключить насос к системе водоснабжения дома, в области штуцера нужно установить манометр, и проверить давление в трубах. Лучше всего сделать это когда входная магистраль прибора будет заполнена водой. Определить нужное для работы насоса давление поможет его паспорт, в котором указаны все необходимые данные.

В конце устройство подключается к системе водоснабжения дома. Все соединения обрабатываются влагоустойчивым герметиком и ФУМ лентой.

sadovij-pomoshnik.ru

Поверхностный насос: типы и модели.

Содержание

Поверхностный насос для воды получил свое название от способа монтажа. Отличительной чертой и преимуществом этого типа насосов является размещение на поверхности, в воду опускается только водозаборный шланг.

Большим плюсом насоса является простота монтажа и обслуживания, одновременно с этим к минусам насоса относится небольшая (до 10 метров) глубина всасывания.

Другими словами насос может поднять воду из резервуара на глубине не более 10 метров. Такой тип насосов часто используется в оборудовании насосной станции.

Это ограничение определяет область применения. Насос идеально подойдет для дачи, а так же хорошо покажет себя в снабжении коттеджа водой из колодца или скважины.

Благодаря своим характеристикам насосы широко применяются для перекачки воды из резервуаров, например для наполнения или слива воды из бассейна, откачки воды из подтопленного подвала и т.д.

Поверхностный насос для скважины

Поверхностный центробежный насос для скважины пользуется особой популярностью у большинства домовладельцев. Ведь в отличии от погружного скважинного насоса поверхностный легче установить и намного удобнее обслуживать. С помощью такого насоса возможно не только перекачивать воду, но и создать оптимальное давление в системе водоснабжения.

Поверхностные насосы для скважины предназначены для сравнительно небольших глубин, около 8-9 метров, которую возможно увеличить установив эжектор.

Эжектор в насосе – это специальный конструктивный блок, который необходим для более эффективной подачи жидкости. Принцип работы эжектора в насосе основан на создании внутри корпуса зоны разрежения (вакуума), куда поднимается вода.

Поверхностные водяные насосы для скважины не предназначены для перекачивания жидкости даже с минимальными загрязнениями. Кроме того, следует учитывать, что электродвигатель большинства агрегатов не имеет защиты от воды и должен работать под нагрузкой. Так что если насос не обладает эффектом самовсасывания, в нем всегда должна быть вода.

Для начала работы насоса к нему подключают шланг. На другой конец шланга монтируется обратный клапан и вся конструкция опускается в скважину. Особое внимание следует уделить герметичности обратного клапана, в случае его разгерметизации насос перестанет работать.

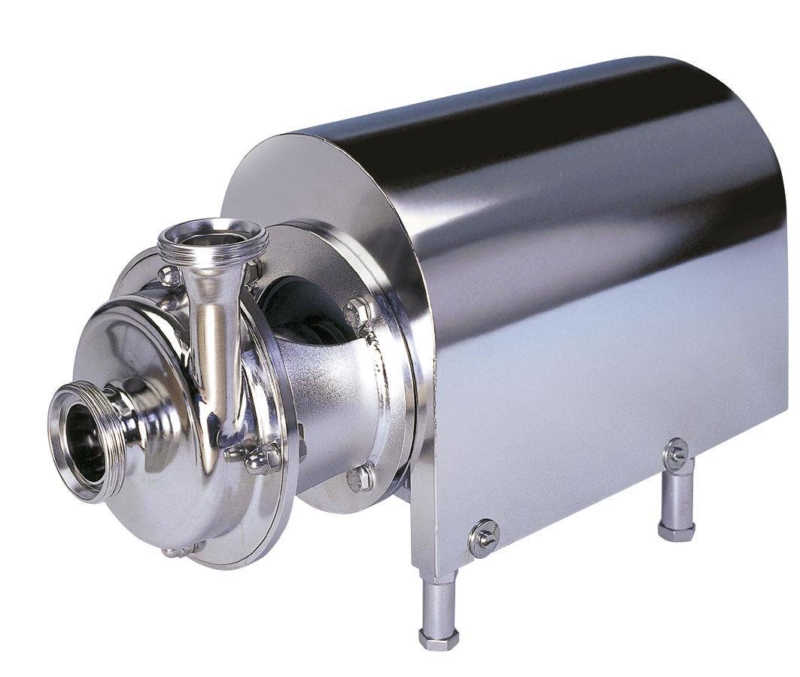

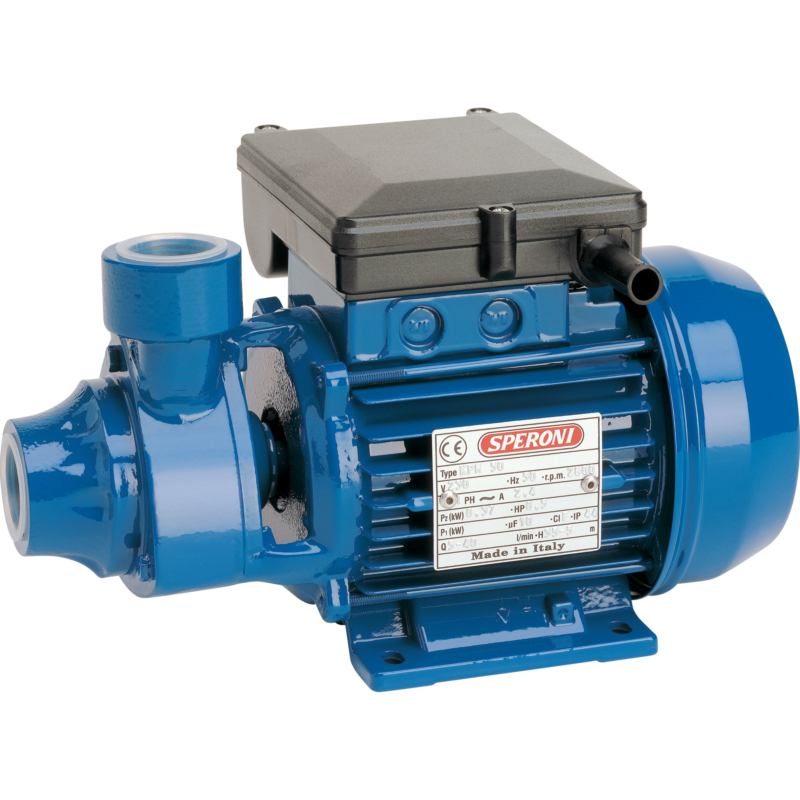

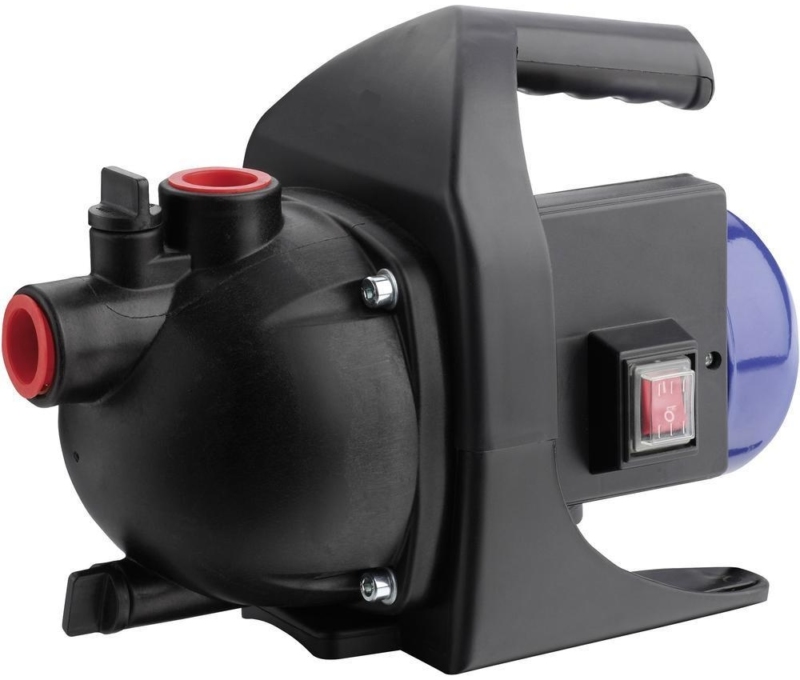

Насос поверхностный самовсасывающий для скважины

Насос поверхностный самовсасывающий качает воду находясь на поверхности. Для работы такого насоса в момент пуска он не обязательно должен быть заполнен водой. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стараясь заполнить эту область вода поднимается вверх создавая эффект всасывания.

Находясь на поверхности насос связан с источником особой арматурой – трубой, погруженной в воду ниже динамического уровня жидкости колодца или скважины. На нагнетательном патрубке самовсасывающего насоса можно установить специальный узел – эжектор.

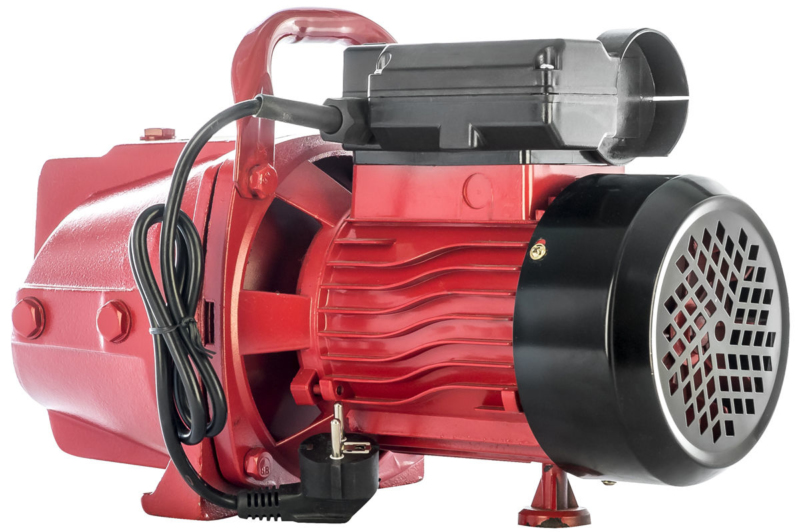

Эжектор увеличивает степень разрежения на торце всасывающей трубы, благодаря этому можно поднять воду со значительно большей глубины – около 15 метров.

Насос поверхностный самовсасывающий с установленным эжектором работает достаточно шумно, поэтому такой агрегат желательно ставить подальше от жилых помещений. В настоящее время появилась возможность использовать оборудование с выносным эжектором, такие насосы функционируют практически бесшумно, но со значительно упавшей производительностью.

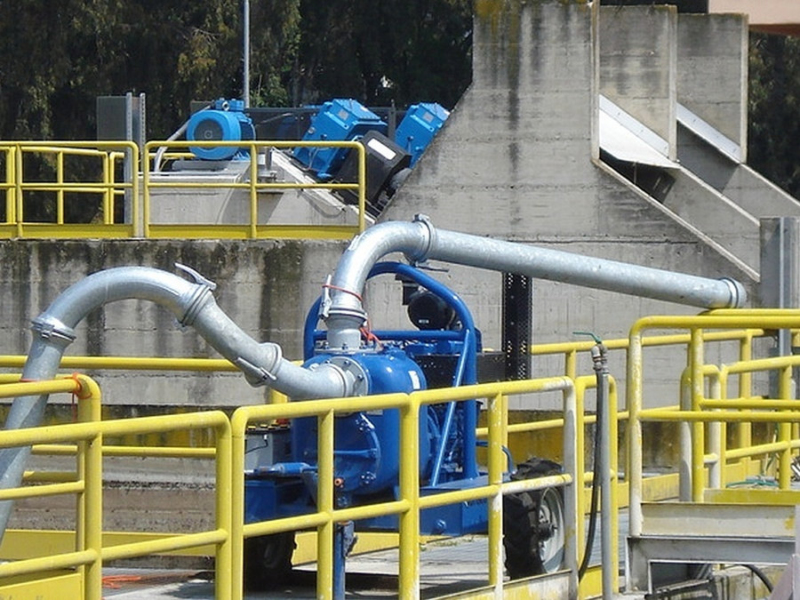

Поверхностный насос для грязной воды

Поверхностный насос для грязной воды это еще одна наиболее распространенная сфера его использования. Такие насосы в большинстве случаев используются для:
   осушения подвальных помещений в жилых домах;
   осушение подвалов и погребов в частном секторе;
   откачка грязной воды из дренажных, накопительных и канализационных колодцев;
   осушение фонтанов, бассейнов, искуственных водоемов или прудов;
   осушение котлованов на строительных площадках;
   применение на промышленных объектах для откачки сточных вод.

Поверхностный циркуляционный насос для грязной воды используется для откачки стоков из помещений, резервуаров, емкостей и водоемов с грязной водой с размером частиц не более 15 миллиметров. Кроме того специализированные модели поверхностных насосов для грязной воды способны перекачивать среду с наличием химически неагрессивных веществ, по отношению к материалы из которого изготовлены детали насоса.

Поверхностный насос может быть стационарным или мобильным. В первом варианте насос монтируется для постоянного или частого использования. К примеру для откачки ливневых стоков или для полива огорода

Во втором случае предполагается мобильное перемещение насоса. Такие модели конструируются переносными или комплектуются специальными колесами для транспортировки и используют в редких, или аварийных случаях, например, — осушение бассейна или откачка воды из погреба.

Бытовой поверхностный насос для грязной воды подразделяется на фекальный и дренажный.

Поверхностные дренажные насосы применяются в случае откачивания воды из котлованов или подвальных помещений – там где жидкость загрязнена не слишком сильно.

Поверхностные фекальные насосы применяются если необходимо откачать сильно загрязненную жидкость. Такое оборудование комплектуется специальными режущими приспособлениями для измельчения крупных загрязнений.

Типы конструкции поверхностных насосов

Любой поверхностный насос конструктивно состоит из трех блоков:
  Электродвигатель насоса
  Гидравлический блок, место где создается нагнетание жидкости в трубу
  Управление насосом, блок в котором расположены органы управления насосом.

Поверхностные насосы обладают простой конструкцией и состоят из вала, на котором закреплено рабочее колесо с лопатками и электродвигателя, который крутит вал. Вся эта система расположена внутри корпуса, закрепленного на станине. На всасывающий трубопровод, расположенный в резервуаре из которого насос и качает воду, крепится сетчатый фильтр для задержания песка и прочих взвесей.

Все насосы делятся на 2 типа: вихревые и центробежные.

Насос поверхностный вихревой

Этот вид обладает меньшей мощностью и способен работать лишь на незначительной глубине. Зачастую его используют в том случае, если напор воды недостаточен. Насос поверхностный вихревой способен увеличить давление в несколько раз. К плюсам оборудования относится, прежде всего, простота конструкции, (а значит и легкость в уходе и обслуживании) и сравнительно низкая стоимость (в отличие от других разновидностей подобной аппаратуры).

К недостаткам вихревого насоса относится небольшой КПД, около 45%, а так же чувствительность к твердым включениям в перекачиваемой воде(например песку), что быстро приводит к поломке лопатки рабочего колеса. В связи с этим вихревые насосы не подходят для откачки воды из колодцев и резервуаров с заиленным и песчаным дном.

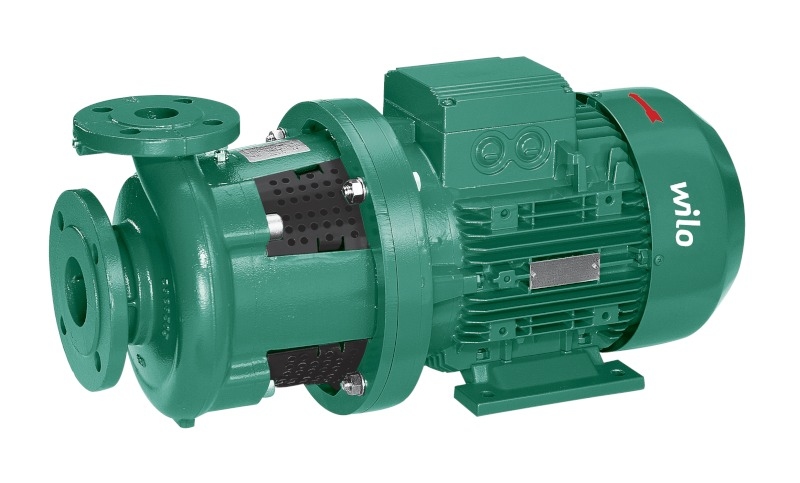

Центробежные насосы

Данный вид поверхностных насосов придется как нельзя, кстати, если вам нужно более мощное и эффективное оборудование. Такой насос обладает гораздо большим коэффициентом полезного действия и подходит для подачи воды из пруда или неглубокого колодца (приблизительно 10 м). Для увеличения глубины всасывания дополнительно используется эжектор (внешний или встраиваемый).

Достоинства центробежных насосов – небольшой размер и масса, возможность работы при наличии в трубопроводе воздушных пробок, способность к самовсасыванию. В подавляющем большинстве случаев используются для обеспечения водой частного дома или коттеджа и/или заборе воды из неглубоких колодцев.

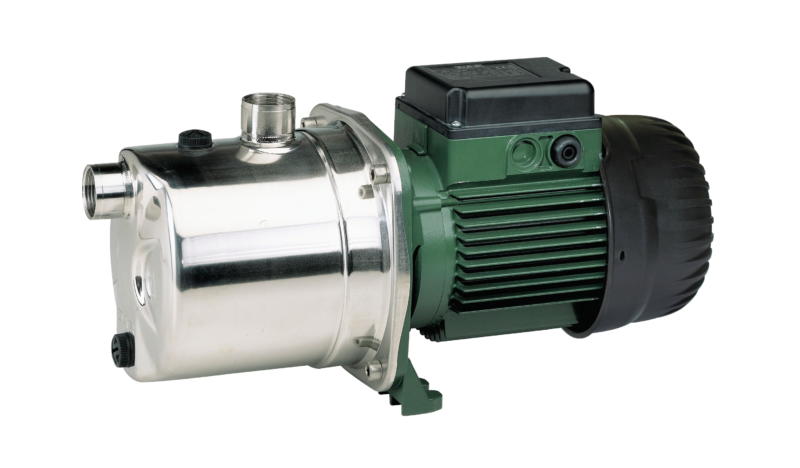

Поверхностный многоступенчатый насос – это ещё одна модификация центробежного агрегата. Он комплектуется несколькими рабочими колесами и способен показывать большое значение напора при требуемой подаче.

Как выбрать поверхностный насос

Поверхностные насосы подбираются опираясь на две характеристики:

Расход насоса определяет количество необходимой Вам воды. Для семьи из трех человек в среднем использующих душ(ванна) около 10 литров в минуту, кран на кухне – 7 литров в минуту, туалет 5 литров в минуту, максимальный расход составит 22 литра в минуту. Для семьи из четырех человек, при тех же потребностях, в среднем требуется 30 литров в минуту, т.е. 1,8 м³/час.

Напор. Для расчета необходимого напора складывает высоту дома в метрах и подпор 5 метров, затем умножаем на запас 15%. Допустим высота дома 10 метров, тогда вам необходим насос с напором (10+5)*1,15 не менее 16 метров.

Определившись с выбором определенной модели необходимо предусмотреть место его работы. Если это будет садовый поверхностный насос для полива, который устанавливается всего на пару часов, то для его установки подойдет ровная площадка около источника.

Если Вы выбрали поверхностный насос для подачи воды из колодца, то потребуется учитывать ещё и температуру на месте установки – такое оборудование необходимо размещать в помещении.

Где купить поверхностный насос

Производители современных насосов.

На рынке современных насосов на сегодняшний день представлено довольно много производителей. Самыми популярными, надежными и качественными считаются насосы Wilo, Grundfos, DAB, Вихрь и Джилекс Джамбо.

В нашем каталоге мы подготовили лучшие поверхностные насосы, которые легко Вы сможете отобрать по таким параметрам как напор, подача, цена, мощность, торговая марка и др.

Видео: запчасти и ремонт поверхностного насоса.

Рано или поздно любая техника изнашивается. Каждый производитель в технической документации к своему изделию указывает срок эксплуатации, а также перечень возможных неисправностей и методы устранения поломок.

В условиях открытого рынка выполнить ремонт и найти необходимые запчасти для поверхностного насоса не составит труда любому хозяину.

www.nektonnasos.ru

Как выбрать поверхностный насос (2018) | Блог

Любая человеческая деятельность, так или иначе, связана с водой. Вода нужна для питья, для приготовления пищи, для отопления, для мытья, для смыва отходов, для полива и т.д.

И, конечно же, намного удобнее, если воду не нужно таскать ведрами, и она течет сама собой.

На вопрос «как этого добиться» ответит, пожалуй, каждый – «поставить насос».

А вот какой насос поставить, и какие у него должны быть характеристики?

На этот вопрос ответить уже не так просто – различия в условиях работы насосов привели к узкой специализации их типов и громадному их разнообразию. Режим работы насоса, чистота воды, требуемое давление, прокачиваемые объемы – все это оказывает прямое влияние на тип используемого насоса.

Неправильно подобранный насос не даст желаемого результата – и это в лучшем случае. В худшем случае он просто выйдет из строя, и вернуть за него деньги не получится – у любого насоса гарантия прекращается при несоответствии условий эксплуатации его параметрам. Поэтому перед покупкой насоса следует тщательно определиться с его назначением и требуемыми характеристиками. И, разумеется, надо понимать, какой параметр за что отвечает.

Погружной или поверхностный?

В некоторых случаях условия эксплуатации четко определяют тип насоса – так, циркуляционный насос бывает только поверхностным, а дренажные насосы практически все погружные.

А вот для забора воды из колодца или скважины уже можно использовать оба вида насосов. И, выбирая поверхностный насос для полива или водоснабжения, следует обратить внимание на его плюсы и минусы в сравнении с погружным.

Преимущества:

— Насос всегда доступен, его проще обслуживать и проще заменить.

— Производительные (более 30 л/мин) поверхностные насосы дешевле погружных с аналогичными параметрами.

Недостатки:

— Небольшая глубина забора – большинство моделей не могут забирать воду с глубины больше 9 м, а на глубинах 5-8 метров их производительность будет много ниже паспортной.

— Высокая шумность – без дополнительной шумоизоляции работу насоса будет слышно в любой точке дома, даже если он расположен в подвале.

— Если насос расположен вне дома, нельзя допускать его замерзания. Помещение, в котором он расположен в холодное время года, придется отапливать

— Малейший подсос воздуха на входе поверхностного насоса с центробежным механизмом приводит к значительному падению производительности.

Таким образом, поверхностный насос будет необходим для организации отопления; удачным решением будет использование его и для полива; для налаживания водоснабжения поверхностный насос имеет смысл использовать только с неглубокими колодцами. Во всех остальных случаях лучше выбирать среди погружных насосов.

Характеристики поверхностных насосов

Вид насоса определяет его область назначения.

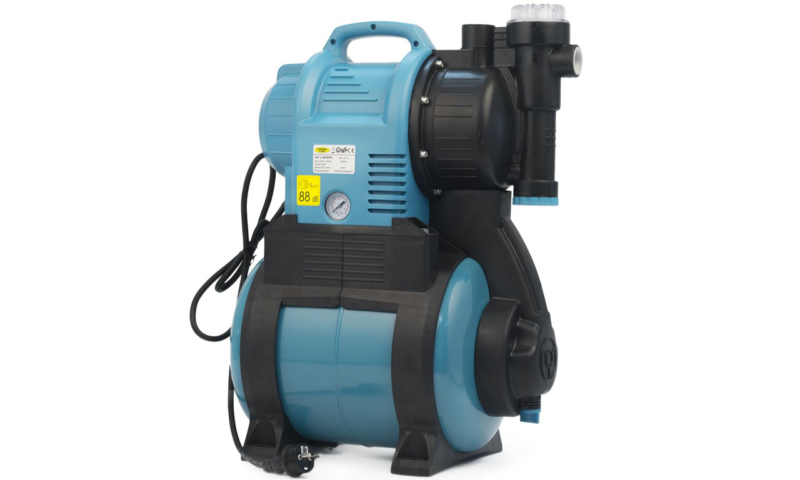

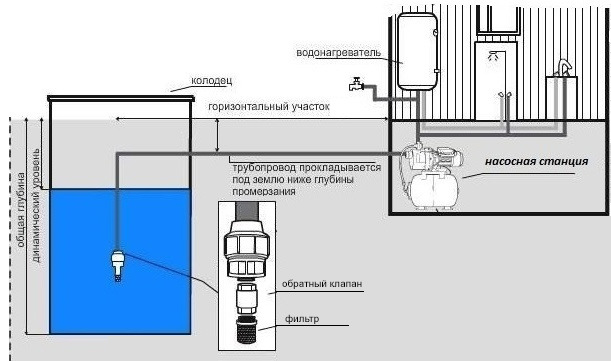

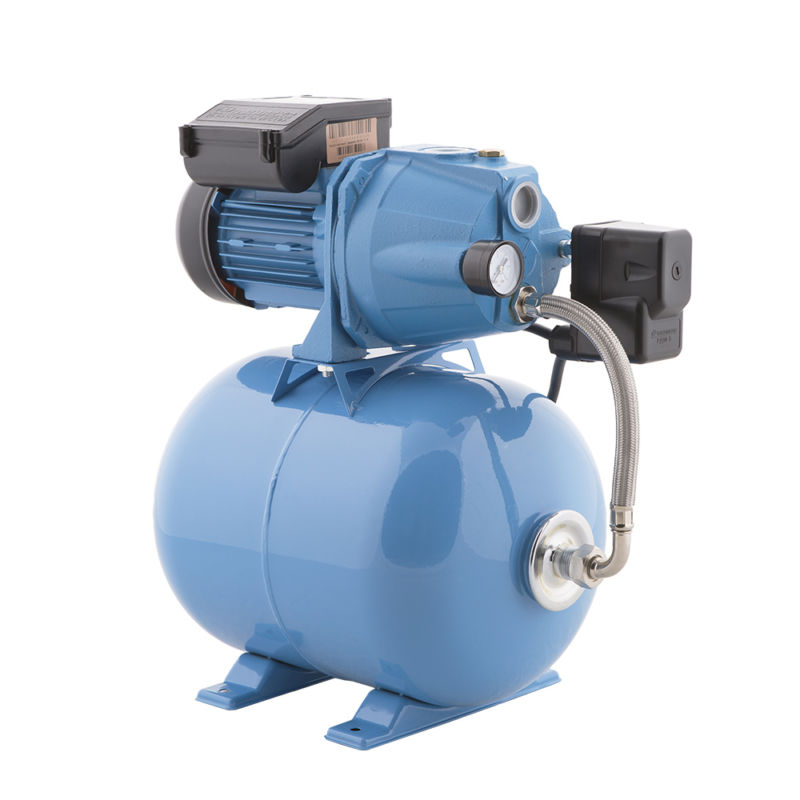

— Насосные станции представляют собой комплект из поверхностного насоса, гидроаккумулятора и реле давления.

Поверхностная насосная станция позволяет максимально быстро и просто организовать водоснабжение с постоянным давлением в сети и разбором из нескольких точек.

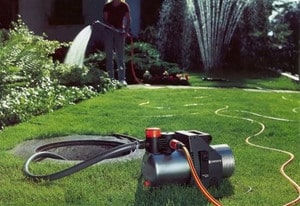

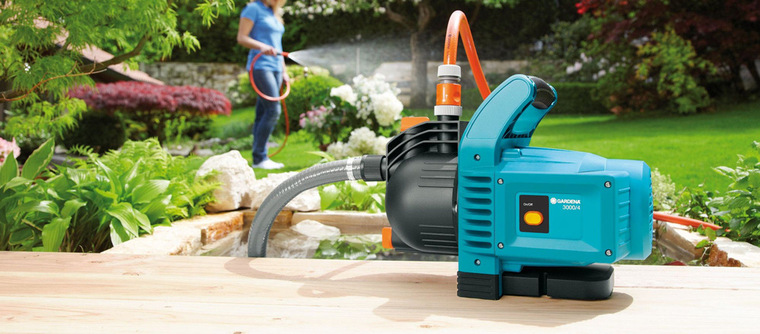

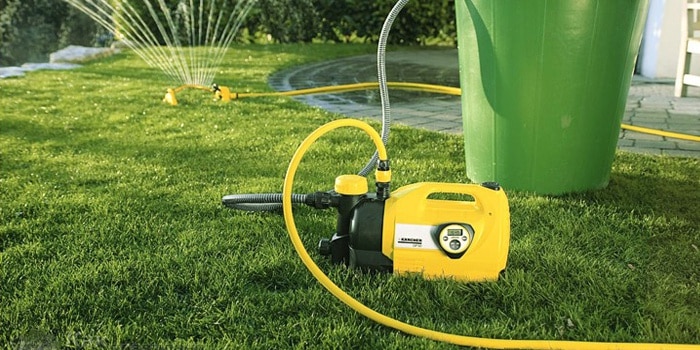

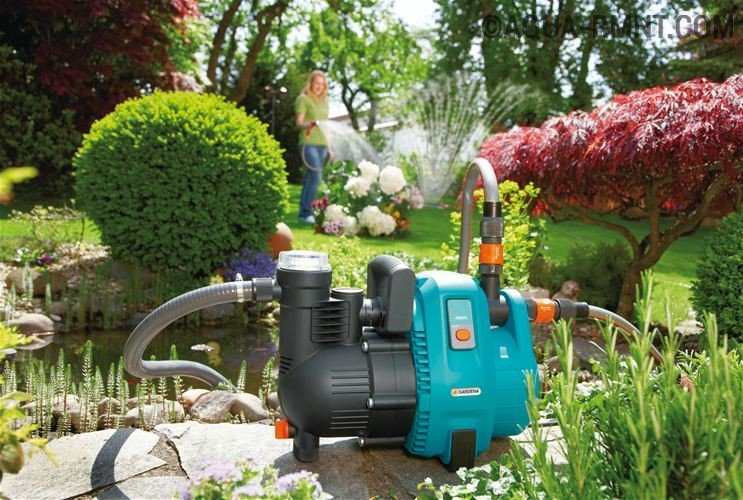

— Садовые насосы применяются в основном для полива, хотя мощные садовые насосы вполне можно использовать в системе водоснабжения частного дома – если позволит глубина забора воды.

— Поверхностные фекальные насосы позволяют перекачивать бытовые сточные воды в тех случаях, когда невозможно организовать канализацию самотеком.

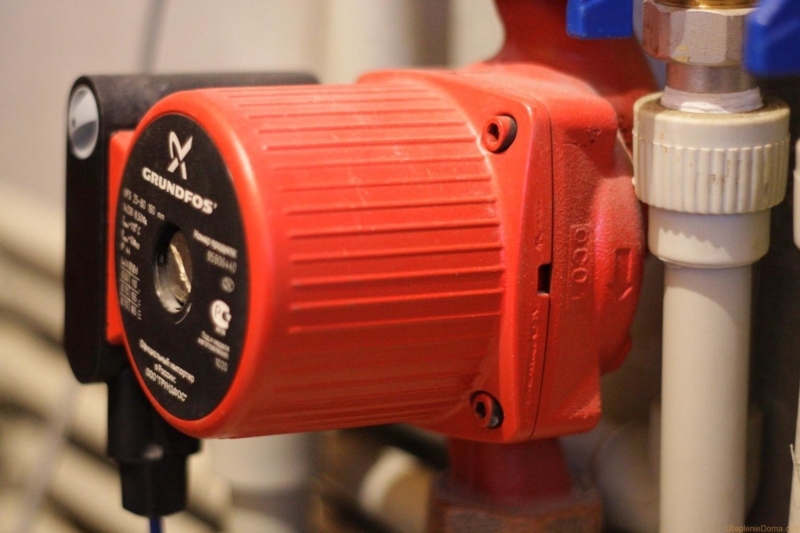

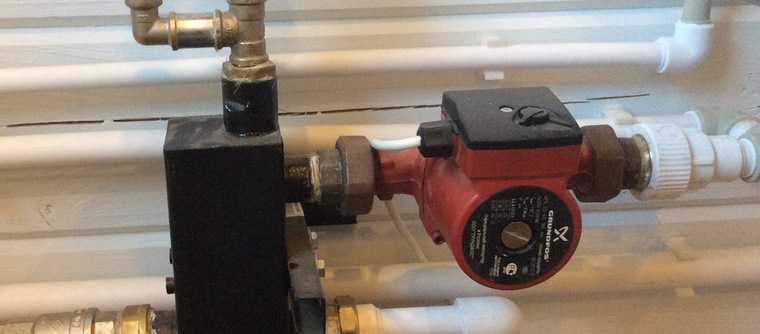

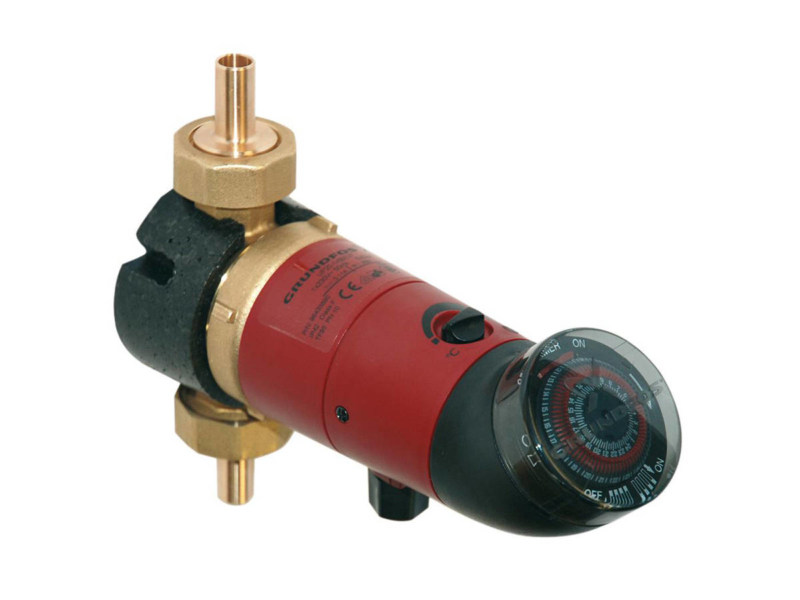

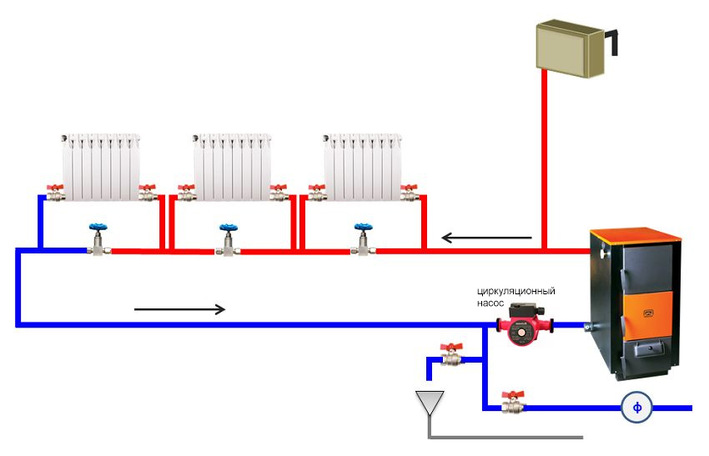

— Циркуляционный насос применяется для обеспечения циркуляции теплоносителя в системах отопления.

Применение циркуляционного насоса позволяет значительно снизить стоимость системы отопления за счет применения труб меньшего диаметра и упрощения их прокладки.

Механизм насоса

И у вихревых, и у центробежных насосов двигатель вращает рабочее колесо с лопатками, помещенное в цилиндрический корпус.

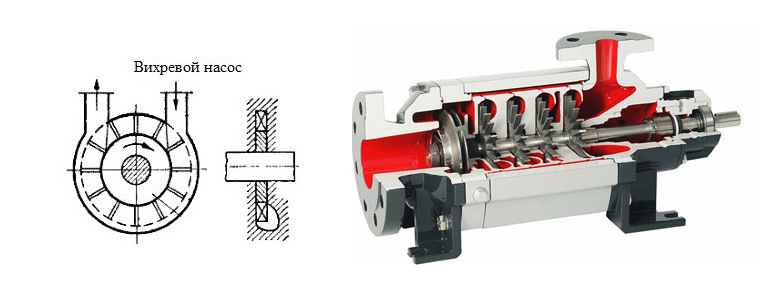

Особенностями вихревых насосов являются расположения входного и выходного патрубков (по касательной к колесу) и малое (до 0,2 мм) расстояние между корпусом и лопатками. Во время вращения крыльчатки на входном патрубке создается разрежение, под действием которого жидкость попадает внутрь насоса, движется вместе с лопатками колеса по кругу и выбрасывается из выходного патрубка.

Вихревой насос создает на выходе большое давление при небольшом расходе, поэтому вихревые насосы часто применяются при организации систем водоснабжения частных домов: расход в таких системах невелик, а высокое давление позволяет создать хороший напор на втором и даже третьем этаже.

Основной недостаток этой конструкции – её требовательность к чистоте перекачиваемой жидкости: при наличии в воде песка колеса и стенки корпуса быстро изнашиваются, и производительность насоса падает в разы. Кроме того, КПД вихревых насосов ниже, чем у центробежных.

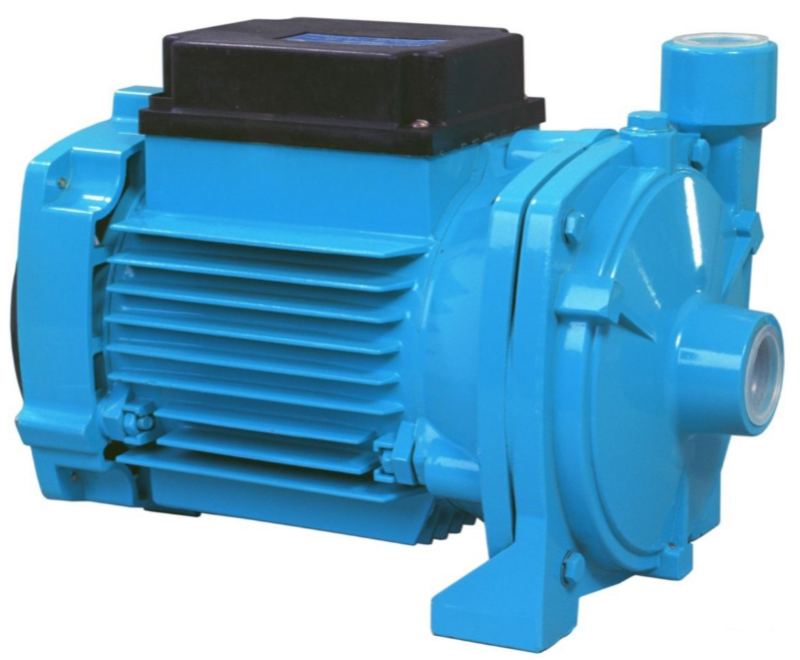

У центробежных насосов жидкость поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается через выходной патрубок под действием центробежной силы.

Центробежные насосы менее требовательны к чистоте воды, поэтому могут использоваться для забора воды из естественных водоемов. Центробежные насосы используются для полива и для организации водоснабжения, если вода в колодце или скважине недостаточно чистая.

Основной недостаток поверхностных центробежных насосов – повышенные требования к герметичности водозабора. Если входной патрубок будет подсасывать воздух, производительность насоса сильно упадет. Кроме того, перед включением поверхностного центробежного насоса, в его корпус обязательно следует залить воду через заливную горловину. Если этого не сделать, возможен выход насоса из строя.

Потребляемая мощность определяет основные характеристики насоса: его производительность, давление, высоту забора и т.д. Но выбирать насос только по этому параметру не стоит – два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении.

Подбирать насос следует в соответствии с условиями эксплуатации, а мощностью пользоваться как индикатором «честности» производителя: если при схожих с другими моделями параметрах выбранная модель имеет заметно меньшую мощность, то к такой модели следует отнестись с подозрением – особенно, если она выпущена малоизвестным производителем.

Производительность определяет, какой объем воды насос способен прокачать за определенное время. Для разных типов насосов применяются различные способы расчета требуемой производительности, зависящие от множества параметров: глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д. Для приблизительной же оценки требуемой производительности можно воспользоваться следующими величинами:

— Для водоснабжения требуемую производительность можно ориентировочно посчитать, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.

— Для полива следует просуммировать расход одновременно работающих поливальных устройств и добавить запас 20-30%. Приблизительную оценку здесь давать сложно, потому что расход поливальных устройств может колебаться от единиц литров в минуту в небольших капельных системах до десятков литров в минуту в дождевателях.

Если очень грубо, то производительности до 20 литров в минуту хватит для одновременной работы одного-двух дождевателей, такой насос больше пригоден для ручного полива.

Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.

Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.

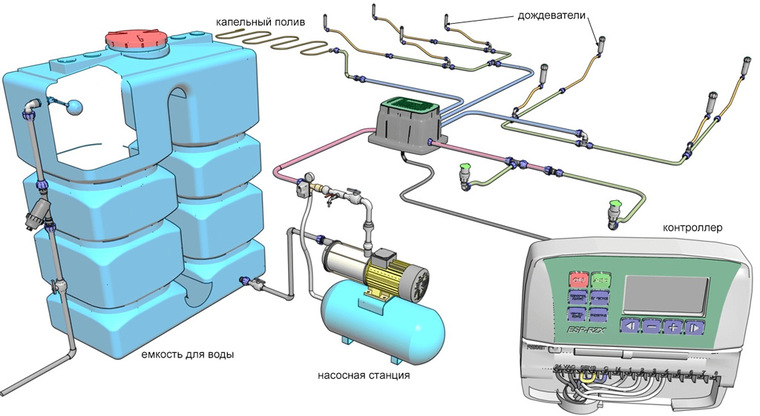

Для полива больших площадей используются системы автоматического полива, включающие дождеватели по очереди, что снижает требуемую производительность насоса.

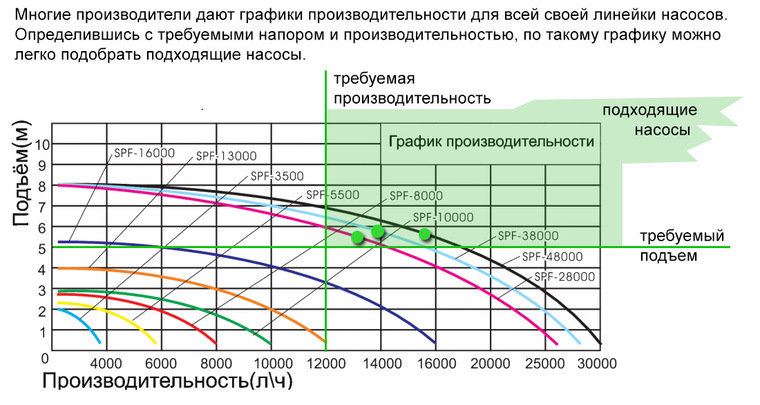

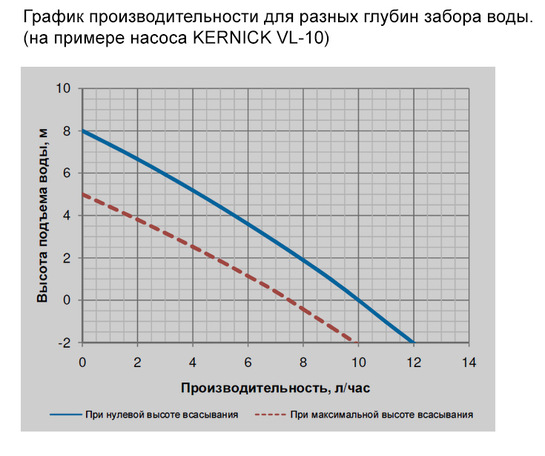

Здесь следует отметить, что указываемая в характеристиках насоса производительность дается для нулевой высоты подъема и нулевой высоты забора. И для полива, и для водоснабжения, чем с большей глубины забирается вода и чем на большую глубину она поднимается, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.

Если графиков нет, можно примерно оценить производительность на нужной высоте, приняв, что на максимальной высоте подъема производительность равна 0.

-Для отопления подсчет производительности производится с помощью теплотехнических расчетов, и пренебрегать ими не стоит: для одной и той же площади отапливаемых помещений потребная производительность насоса может меняться в десятки раз в зависимости от среднегодовой температуры, архитектуры системы отопления, диаметра и протяженности труб, количества и размера радиаторов и т.д.

Для очень грубой оценки можно оценить потребную производительность (в л/мин), поделив площадь помещения на 10 для радиаторного отопления и на 3 – для отопления теплым полом.

Глубина погружения определяет, каково максимальное расстояние от насоса до поверхности воды, т.е., с какой максимальной глубины насос способен забирать воду. Но следует иметь в виду, что при заборе воды с максимальной глубины, его производительность и давление на выходе будут намного ниже.

Насос всегда следует подбирать со значительным запасом по глубине забора и с учетом того, что любая глубина, отличная от 0, снижает производительность насоса – графики зависимости производительности от глубины забора обычно приводятся в руководстве.

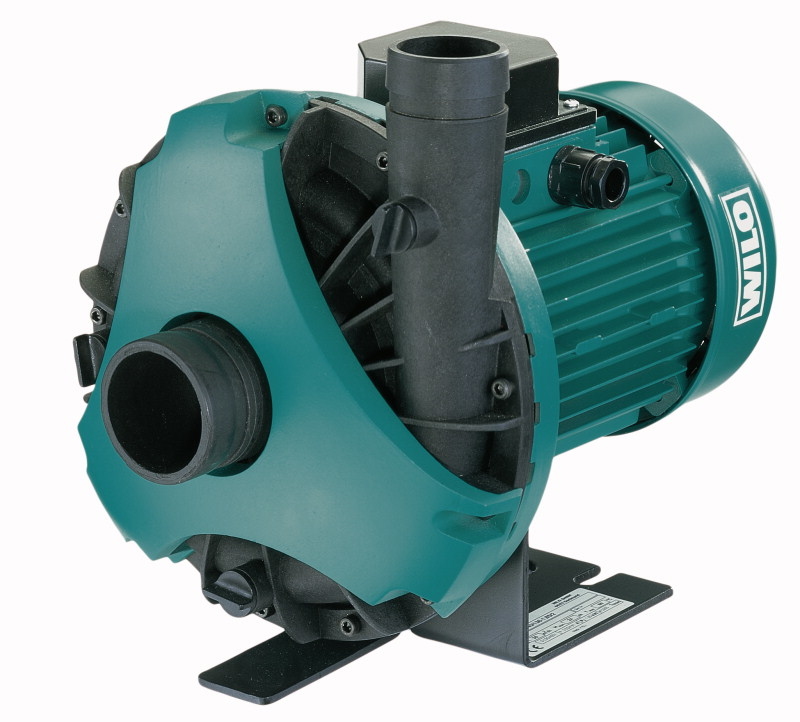

Допустимая температура жидкости важна, если предполагается откачка горячих жидкостей. Также на неё следует обратить внимание при выборе циркуляционного насоса. Большинство циркуляционных насосов рассчитано на температуру до 110°С, чего вполне достаточно для любых жидкостных систем отопления. Но встречаются модели с допустимой температурой 60°С – такие рекомендуется устанавливать на системах теплого пола, где температуры редко превышают 30°С.

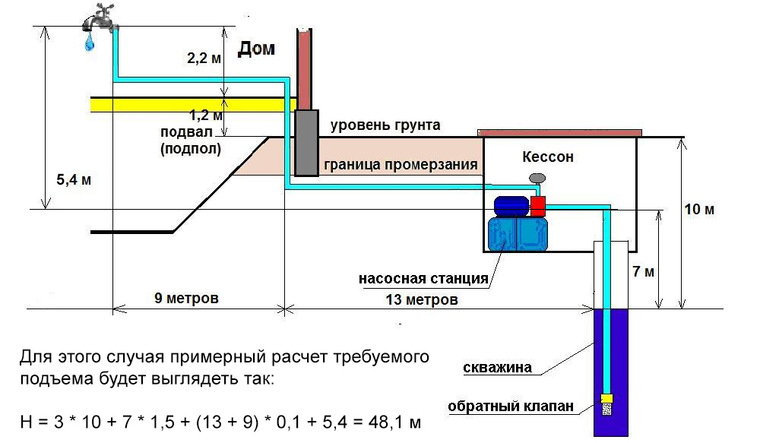

Подъем воды определяет, какое давление создается на выходе насоса и на какую высоту он способен поднять воду. Так же, как и в случае с глубиной забора, высота подъема, например, в 40 метров, не означает, что на высоте в 40 метров будет течь вода. Высота подъема в 40 метров означает, что выше этой высоты вода течь уже не будет вообще, а на 40 метрах если и будет, то буквально каплями.

Поэтому высоту подъема надо подбирать с запасом. Для ориентировочного расчета подъема воды используется следующая формула: H = 10P + ΔP + ΔH, где P – минимальное давление в верхней точке разбора, для водоснабжения это 2,5-3 бара. ΔP – потери давления на горизонтальных участках трубопровода, примерно считается как 10% от суммарной длины горизонтальных участков. ΔH – перепад высоты между уровнем установки насоса и высотой самой верхней точки разбора.

Например, если длина горизонтальных участков трубопровода составляет 10м, насос установлен на высоте 1 м от земли, а верхняя точка разбора – кран на втором этаже – расположен в 6 м от земли, то требуемый подъем воды будет: Н=10*3+0,1*10+5 = 36 м.

Но имейте в виду, что подъем воды насосов приводится для забора с нулевой глубины. Чем с большей глубины насос забирает воду, тем сильнее падает высота подъема. Если в руководстве насоса приведены графики зависимости выходного давления от глубины забора, следует скорректировать требуемую высоту по ним.

Если графика нет, то для оценки к требуемой высоте можно добавить глубину забора в метрах, умноженную на 1,5. Но учтите, что такой метод расчета довольно груб и неприменим, если глубина забора близка к максимальной (более 80%).

Для вышеприведенного примера, если добавить условие забора с глубины 2 м, расчет будет выглядеть так: Н = 2*1,5+10*3+0,1*10+5 = 39 м. Для лучшего напора воды и для предотвращения падения напора с износом деталей насоса, имеет смысл предусмотреть запас в 20-30%.

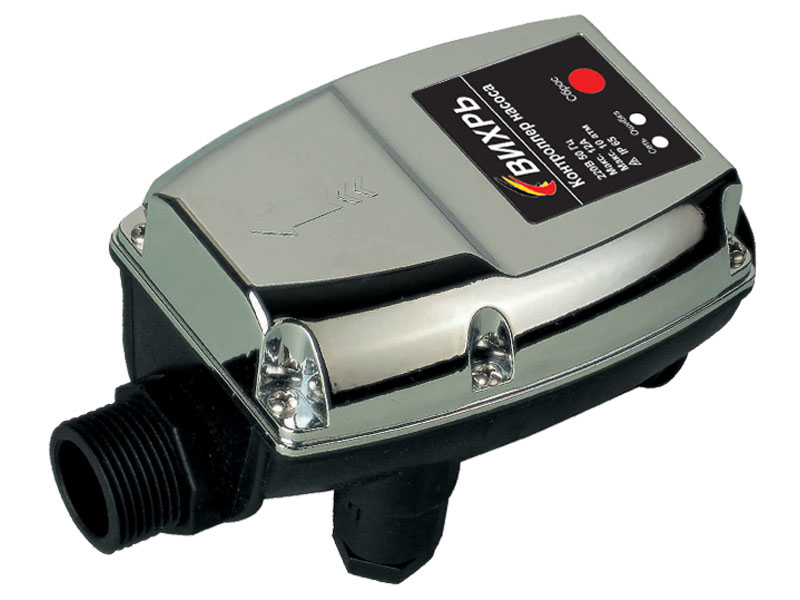

Автоматический контроль уровня воды (датчик сухого хода) необходим для любого насоса, особенно, если предполагается его использование в автоматическом режиме. Если датчик сухого хода отсутствует в комплектации насоса, его следует докупить отдельно и подключить насос через него. Пренебрегать датчиком сухого хода не стоит, даже если вы уверены, что вода для насоса никогда не кончится. Всегда возможно повреждение всасывающего шланга, которое – при отсутствии датчика сухого хода – быстро приведет к поломке насоса.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=7-497]маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=3awl]центробежных садовых насосов.

[url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=ek2q]Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&i=1&mode=list&f=7zttv]поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=7y6bd]циркуляционный насос.

club.dns-shop.ru

Основные виды и типы насосов. Их классификация и область применения

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

• в зависимости от объема жидкости, перемещаемой в единицу времени;
• давление и напор;
• КПД.

По области применения:

• бытовые;
• промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

• погружные насосы;
• поверхностные насосы.

По способу энергопитания:

• электрические насосы;
• жидкотопливные насосы.

В зависимости от типа воды:

• для чистой воды;
• для воды средней степени загрязненности;
• для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

• садовые;
• насосные станции;
• дренажные;
• глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

1. Водоподъемные.
2. Циркуляционные.
3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

• чистой жидкости и жидкости малой загрязненности;
• жидкостей средней степени загрязненности с примесями легкой взвеси;
• не сильно загазованных жидкостей;
• смесей газа и жидкости;
• агрессивных жидкостей;
• жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

• многоступенчатые;
• маслонасосы шестеренные;
• насосы химические погружные;

Промышленные насосы используются в различных областях

• в легкой промышленности;
• в химической промышленности;
• в строительстве;
• в машиностроении;
• при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

• насосы, работающие за счет механической энергии;
• водоструйные насосы;
• насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

• напор;
• частота вращения колеса;
• КПД;
• высота всасывания;
• объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

• цель использования;
• место использования;
• необходимость установки вспомогательных агрегатов;
• габариты насоса;
• способ работы насоса.

Загрузка…

proagregat.com

как выбрать, рейтинг, плюсы и минусы

Реклама от спонсоров:

Использование поверхностных насосов связано с расширением индивидуальной застройки. Вопрос водоснабжения надежнее решать с применением поверхностных станций для воды.

Как выбрать поверхностный насос

Важные параметры:

• Глубина подъема жидкости. Этот показатель определяет принципиальную возможность использования устройства. Замеряется расстояние от поверхности зеркала воды до всасывающего патрубка.
• Развиваемый напор. Показатель указывает допустимую дальность передачи жидкости. Требуется учитывать протяженность труб системы орошения или водоснабжения.
• Мощность двигателя. Косвенно влияет на два названных показателя.

  С увеличением мощности возрастает глубина подъема и напор. Не всегда стоит доверять моделям, которые при скромных значениях мотора в кВт обещают отличную работоспособность.

Не забывайте также и про расход электроэнергии.

• Материал изготовления. Качественные составные части (лопасти, подшипники) позволят сэкономить при эксплуатации и выдержат напряженные условия работы.
• Шумность при работе. Этот показатель не учитывается только при возможной изоляции рабочей конструкции.
• Безопасность. К группе относятся такие конструктивные особенности, как герметичность, легкость проведения монтажных работ, качество сборки.
• Сервисное обслуживание. Отсутствие сервисного центра в регионе создает определенные сложности с приобретением запасных частей и гарантийным ремонтом. Не всегда возможно купить детали у продавца.

Второстепенные параметры:

При выборе модели большого влияния не окажут такие факторы:

• Именитость бренда. Не обязательно переплачивать за известное имя. В сегменте выделяется несколько известных брендов, но и новые компании зарекомендовали себя хорошо.

Наряду с известной моделью Pedrollo активно продаются модели Ombigena, отечественные насосы.

• Цена. Выбор агрегата производите по сбалансированности характеристик.
• Автоматические помощники. При возможности периодического контроля работы устройства необходимость переплачивать не всегда оправдана.

Плюсы и минусы

Поверхностный агрегат предназначен для подъема воды из открытого источника. Дополнительным направлением использования считают откачку воды из подвалов и котлованов при ведении строительных работ.
Основные характеристики:

Среди характеристик поверхностного насоса выделяют высоту подъема воды. Этот показатель находится на уровне 7-8 метров в зависимости от конструктивного исполнения.

Высота подъема определяется с учетом пропорции «горизонталь-вертикаль». Оптимальным соотношением является пропорция, когда на метр подъема вода отводится на расстояние до 4 метров.

При покупке насоса обращают внимание на создаваемый напор. Этот показатель зависит от конструктивного исполнения, КПД и установленной мощности.
Особенности и преимущества:

• простота конструкции;
• легкость монтажных работ;
• высокий создаваемый напор;
• небольшие габаритные размеры;
• высокая надежность в сочетании с долговечностью;
• электрическая безопасность;
• работы с небольшим водяным пластом.

Конструктивные недостатки:

• чувствительность к прокачке загрязненной воды;
• небольшая глубина погружения;
• высокий уровень шума.

Насосы отдельных конструкций для начала работы требуют заполнения всасывающей магистрали водой.
Лидеры группы:

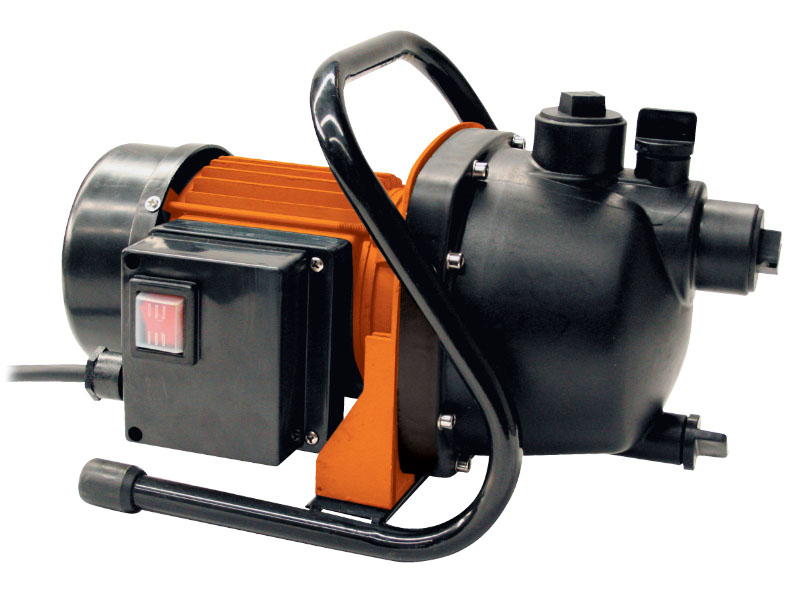

1. Универсальная модель Pedrollo CKm 50 сочетает 35-метровый напор и 9-метровую глубину подъема. При этом помпа работает со слегка загрязненными жидкостями.
2. Производительная модель НЦС 12-10 способна перекачивать до 12 м³/час, и начинает работу без жидкости в корпусе.
3. Модель Wilo PB-201 EA сочетает показатели по позициям: напор 35 м, объем перекачки – 2 м³/час, доступная цена.

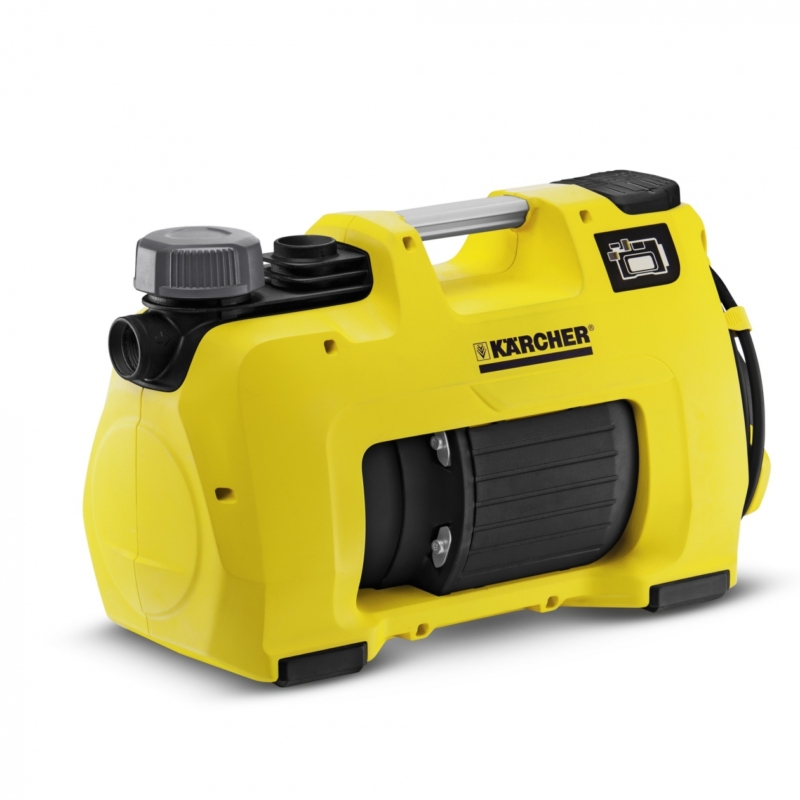

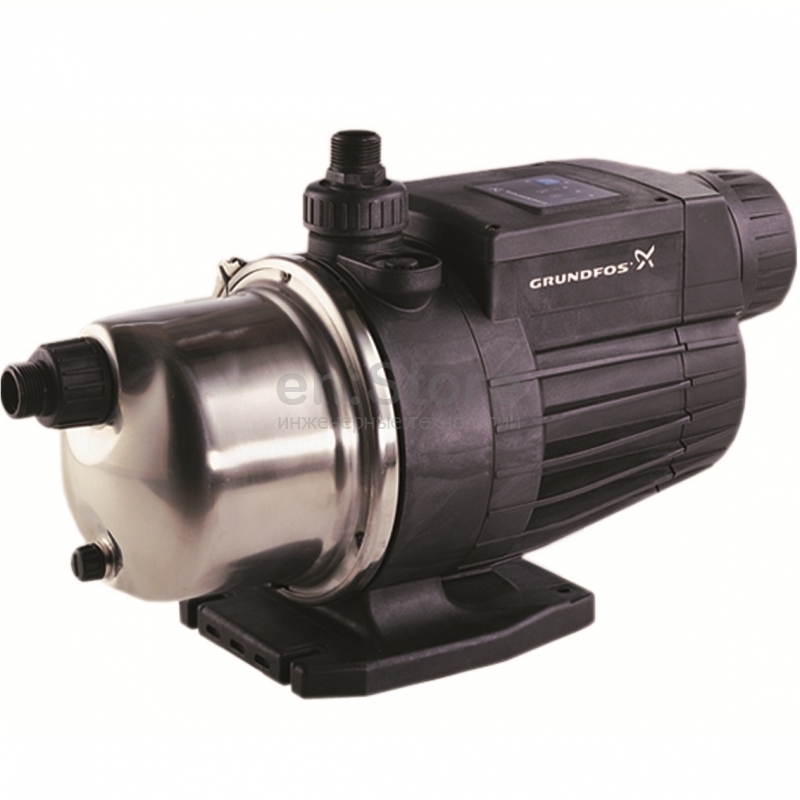

Лучшие автоматические поверхностные насосы

Рейтинг:

1. Надежная модель Speroni KPM 50 отличается использованием прочных долговечных деталей, бесшумна в работе.
2. Производительный агрегат RSM 5GA одноименной компании. Насос предназначен для регулирования внутреннего давления, производительный.
3. Модель Marina KPM 50 очень экономична.

Автоматический полив требуется при автономной подаче воды и снабжении систем орошения. Исправная работа машины и программ управления обеспечивает хороший конечный результат.



Особенностью работы является взаимодействие с автоматическими устройствами. Такие комплекты содержат:

• блоки управления;
• клапаны;
• разветвленные трубопроводы;
• поливальное оборудование.

Задача насоса – бесперебойное подведение воды при автономном включении устройства и пополнение запасов до нужного уровня.

При выборе вида агрегата учитываются характеристики:

1. Объем перекачиваемой воды. Рассчитывается с учетом числа потребителей. Например, для автономного полива потребуется меньше воды, чем при дополнительной подаче в систему водоснабжения дома.
2. Качество перекачиваемой жидкости. Эта характеристика зависит от типа источника воды, степени загрязнения.
3. Высота подъема. Этот показатель варьируется от 5 до 10 метров.
4. Развиваемый напор. Эта характеристика обеспечивает дальность доставки воды, влияет на тонкость распыления жидкости.

На практике применяют конструкции устройств двух видов – поршневых и центробежных.

Достоинства:

• обеспечивают высокое давление при постоянном расходе;
• одинаково эффективны при длительной работе.

Недостатки:

Модели поршневого типа габаритны в сравнении с лопастными конструкциями и требовательны к качеству перекачиваемой жидкости. При работе требуются перерывы при сравнительно небольших временных интервалах.

Работоспособность такого типа зависит от функционирования системы «старта-остановки».

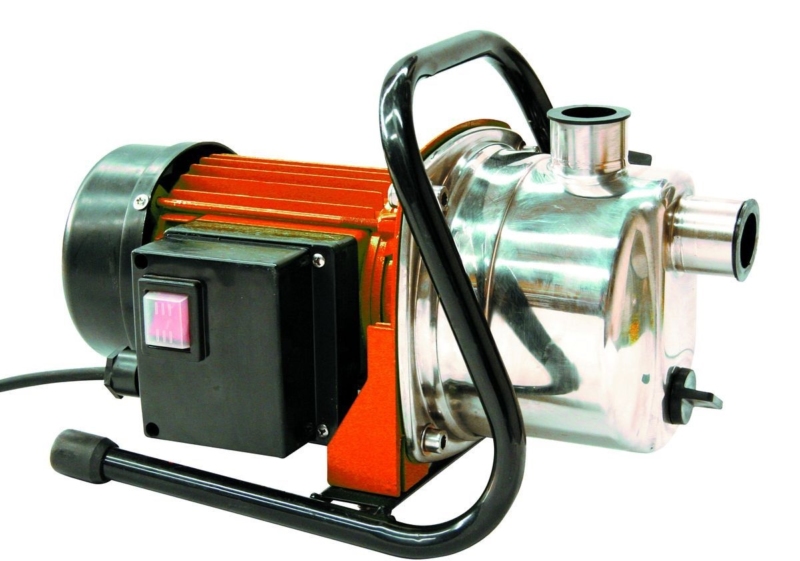

Лучшие бытовые поверхностные насосы

Рейтинг:

1. Модель Aquario ARM-100, которая при минимальных характеристиках отличается экономичностью и долговечностью.
2. Производительный агрегат Джилекс Джамбо с индексом 60/35 H-K, который при потреблении 600 Вт обеспечивает напор до 35 метров.
3. Немецкая модель Wilo PB-088ЕА потребляет за один час 140 Вт, но обеспечивает напор 9 метров.

Особенностью устройств является экономичность в сравнении с подъемными станциями промышленного назначения.

Применяются модели двух типов:

• центробежные модели одноступенчатого типа;
• центробежные насосы с несколькими ступенями.

Конструктивное исполнение выбирают с учетом области применения и рабочих характеристик.

Характеристики:

1. Компактный привод. Такой принцип обеспечивает компактность и низкий уровень шума конструкции.
2. Расход воды. Для бытовых насосов максимальное значение – 70 л/мин.
3. Максимальное давление жидкости – 1,7 атмосфер (или 17 метров).
4. Минимальный расход энергии – от 500 Вт.

Достоинства:

• длительная работа без перерыва;
• легкость монтажных работ;
• доступное ценовое предложение;
• маленькие габаритные размеры.

Недостатки:

• высота всасывания колеблется в пределах 7-9 метров;
• дальность перекачки – от 17 до 42 метров.

Лучшие поверхностные насосы для грязной воды

Рейтинг:

1. Мощная модель Pedrollo D20. Производительность 20 м³/час. Высота напора 27 м.
2. Универсальная модель Grunfos Unilift СС 9 А1.  Справляется с объемом 14 м³/час. Высота напора 9 м.
3. Бюджетная модель Grunfos Unilift СС 5 А1.  Производительность 6 м³/час. Высота напора 5 м.

Наиболее часто насосы используются в случаях:

• осушение подвальных помещений и котлованов;
• откачка мутной воды из погребов, канализационных подвалов во время паводка и стихийных бедствий;
• осушение фонтанов, искусственных водоемов и каналов;
• перекачка жидкости из дренажного колодца или отстойника для обработки садовых насаждений.

1. Все модели являются самовсасывающими.
2. Размер частиц, загрязняющих жидкость, ограничивается путем установки фильтра, и находится в диапазоне 10-15 мм.
3. Широкий диапазон рабочих температур – от -10˚С до +90˚С.

При выборе модели учитывают условия предстоящей эксплуатации.

Достоинства:

Преимущества перекачивающего устройства связаны с конструкцией:

1. Винтовые насосы справляются с иловыми массами независимо от их плотности.
2. Мембранные модели работают с крупными включениями (до 50 мм) при концентрации таких частиц не более 50%.

В зависимости от исполнения привод устройств выполняется электрическим или бензиновым.

Недостатки:

• шумность при работе;
• необходимость грамотного размещения всасывающих шлангов;
• ограниченность высоты подъема.

Лучшие поверхностные фекальные насосы

Рейтинг:

1. Универсальный представитель – Grundfos Liftaway B пропускает до 100 л/мин, диапазон температур от 50 до 70°С.
2. Мощный представитель Wilo DrainLift Box имеет пропускную способность 300 л/мин и мощность не более 600 Вт.
3. Производительный насос для холодных стоков DAB Fecalift 200 способен откачивать до 70 л/мин, мощность мотора до 65 Вт.

Разновидностью группы устройств для перекачки грязной воды являются фекальные станции. Они отличаются от более простых моделей:

• мощный двигатель;
• наличие измельчающего устройства или фильтрующего элемента;
• оснащение поплавковыми выключателями.

Модели имеют ограничения в использовании по ряду показателей:

• низкая высота всасывания – от 1 м;
• неэффективная работа помпы при малой мощности;
• частые поломки из-за высокой нагрузки.

Лучшие поверхностные помпы с гидроакумулятором

Рейтинг:

При выборе модели учитываются:

• наличие функции настройки давления старта и остановки работы помпы;
• соответствие возможностей подачи и напора устанавливаемому оборудованию.

Удобные комплекты станций с подобранными парами «насос-емкость» представлены под маркой Джамбо-60/35 с полипропиленовой, чугунной и стальной емкостью.

Частый отбор воды приводит к регулярному включению подкачивающего устройства. Такая работа оказывает влияние на техническое состояние и долговечную работу всего оборудования.

Работа в системе водоснабжения связана с некоторыми особенностями:

1. Поддержание давления в трубопроводе на постоянном уровне.
2. Резкое изменение давления в сети при подкачке, что связано с гидравлическими ударами.
3. Частое включение насоса в работу.

С целью предотвращения резких колебаний в замкнутом контуре поверхностный насос оборудуют гидравлическим аккумулятором.
Характеристика:

Гидроаккумулятор представляет собой резервуар, предназначенный для работы в контурах трех видов:

• холодном;
• горячего водоснабжения;
• отопительном.

Поверхностные установки работают совместно с накопителями горизонтального типа, что делает их компактными. Размер емкости подбирают из числа стандартных размеров, с учетом индивидуальных потребностей.

1. Автономная подача при отсутствии электрической энергии.
2. Возможность выбора места установки.
3. Низкие эксплуатационные расходы.

Не стоит забывать, что создание постоянного давления при отсутствии скважины возможно только при использовании емкости, частично заполненной газом.

Недостатки:

При установке резервуара-накопителя небольшого размера функциональное назначение конструкции позволяет только защитить от гидроудара. Еще одним недостатком называют более сложную и дорогую конструкцию.

Лучшие поверхностные насосы для горячей воды

Рейтинг:

1. Линейка ЦНС (Г) относится к оборудованию многоступенчатого типа. Температура жидкости лежит в диапазоне от 45°С (ЦНС) до 105°С (ЦНСГ). Показатель напора лежат в диапазоне 44-220 м, а подача составляет 38 м³/ч.
2. Бытовой агрегат WILO Yonos имеет «мокрый» ротор, обеспечивает высоту подачи до 7 м и независимую регулировку уровня мощности.
3. Устройство с «сухим» ротором WILO VeroTwin с индексом DR-E работает с жидкостями температурой до 120°С при высоком давлении (до 16 бар).

Для перекачки горячей воды используют так называемые циркуляционные насосы. Замкнутый контур потребуется для системы горячего водоснабжения и отопления.

Основное требование к деталям устройства – стойкость к температурным колебаниям. Поэтому многие сборочные единицы изготовлены из чугуна, а элементы изоляции – из керамики или специальных упругих материалов.

Для перекачки жидкости используют сочетание: мощный мотор – крыльчатый ротор.

Установки с «мокрым» ротором отличаются способом охлаждения составных деталей. Здесь охладителем выступает сама движущаяся жидкость.

Прогрессивная схема с «сухим» ротором отличается изолированной силовой частью от подвижного напорного механизма. Такая конструкция является более дорогой.

В зависимости от условий работы в качестве рабочих машин выступают насосные станции разных типов:

• модели центробежного типа;
• центробежно-вихревые агрегаты;
• установки многоступенчатого типа.

Достоинства:

1. Для установок с «мокрым» ротором характерно плавное регулирование напора, меньшая шумность, надежность в работе.
2. Агрегаты с «сухим» ротором имеют высокую производительность и КПД до 80%.

Недостатки:

1. Недорогие модели имеют КПД не более 50%.
2. Дорогие устройства требуют периодического технического обслуживания.

Лучшие поверхностные многоступенчатые насосы

Рейтинг:

1. Lowara HM предназначен для работы с жидкостью без загрязнений. Имеет напор 60 м, подачу – до 7,2 м^3/час.
2. Metabo P 6000 имеет 5 рабочих ступеней. Обеспечивает подачу до 55 метров при давлении 5,5 bar. Высота всасывания до 8 метров.
3. Wilo WJ 20 EM – 2-ступенчатая станция. Обеспечивает подачу на 38 метров с давлением до 6 bar.

Применение многоступенчатого насоса оправдано, если расстояние до зеркала водоносного слоя не превышает 8-9 метров. За счет применения нескольких ступеней в конструкции напор воды значительно увеличен при сравнении со стандартными насосами.

Многоступенчатые устройства создаются на базе центробежных мини-станций. Это позволяет создавать хороший напор, при этом низким остается уровень шума и потребление энергии.

1. Подача – до 7,5 м³/час.
2. Напор – до 60 метров.
3. Развиваемое давление до 6 bar.
4. Рабочая температура перекачиваемой жидкости – до 40°С.

Преимущества:

Многоступенчатые станции относятся к надежным устройствам, которые не требуют регулярного технического обслуживания. Выделяются и другие преимущества:

• плавная подача, без резких перепадов давления;
• простота конструкции в сочетании с невысокой ценой;
• работа с жидкостями с незначительными загрязнениями.

Недостатки:

Многоступенчатым насосам свойственны определенные недостатки, которые ограничивают их сферу применения:

• невысокий КПД;
• ограничение по самостоятельному всасыванию воды;
• быстрый перегрев при слабой подаче жидкости.

Лучшие мощные поверхностные насосы

Рейтинг:

1. Джилекс Джамбо 70/50 П-50. Модель имеет глубину забора 9 м, а подачу проводит на 50 м.
2. Grundfos IPBasic 3 PT. Машина имеет глубину забора 8 м, а подачу – 47 м.
3. Gardena 500/5 «Comfort». Модель с глубиной забора до 8 м, подачей – 45 м.

Мощность моторов моделей благодаря эффективной конструкции находится в диапазоне от 1,1 до 1,3 кВт.

Мощность определяют исходя из значений характеристик поверхностных насосов:

1. Установленная мощность, Вт. Этот диапазон для бытовых устройств колеблется от 0,14 до 2 кВт. Мощность мотора влияет на производительность, создаваемое давление и работу в сложных условиях.
2. Коэффициент полезного действия. Диапазон КПД для разных агрегатов лежит в диапазоне от 45% до 80%.
3. Производительность. Выкачиваемый объем бытовых устройств достигает 10 м³/час.
4. Высота подъема и заборная глубина зависят от места расположения источника и объекта снабжения. Поверхностные насосы имеют заборную глубину до 10 метров, они способны подавать воду на расстояние до 60 метров.

Достоинства:

• высокая производительность;
• возможность обеспечить водой большой дом или участок;
• наличие устройств защиты и контроля работы.

Недостатки:

Мощные изделия отличаются высоким энергопотреблением и требуют более точного размещения, выдерживания требований по креплению, техническому обслуживанию.

Лучшие поверхностные станции с эжектором

Рейтинг:

1. Calpeda NGXM 3 закачивает жидкость с глубины до 9,5 м.
2. Машина с выносным эжектором – Pedrolo JDWm 2/30 создает напор до 81 м, а высота подъема составляет 45 м.
3. Агрегат Unipump DP 750 имеет высоту подъема до 20 м, а напор – до 40 м.

Для установок, работающих на поверхности, характерна невысокая глубина водозабора. Этот показатель редко превышает 8-9 метров. С целью подъема воды с больших глубин применяют эжектор. Это устройства бывают двух видов:

• интегрированное устройство;
• внешний эжектор.

Работа эжектора основана на рециркуляции жидкости. Часть воды при подъеме возвращается обратно через узкое сопло.

При попадании в смеситель образуется полость с разряжением, что и заставляет воду из источника с низким давлением подниматься из всасывающей камеры в питающий патрубок.

Использование встроенного эжекторного устройства позволяет увеличить глубину всасывания до значения 3-5 метров, а выносной элемент помогает поднять воду с глубины на 30-50 метров. Во втором случае конструкция несколько усложняется.

Достоинства:

• работают с частично загрязненными жидкостями;
• не реагируют на присутствие воздуха в засасываемой воде.

Дополнительным достоинством внешнего эжектора называют низкий уровень шума при работе.

Недостатки:

Общим недостатком конструкций любого вида является невысокий КПД, поскольку часть энергии тратится на вспомогательную работу.

Устройства со встроенной конструкцией возврата жидкости создают дополнительный шум при включении и требуют обособленного помещения.

Лучшие самовсасывающие поверхностные насосы

Рейтинг:

1. Модель Grundfus JP. Высота подъема – до 8 м, а напор – до 48.
2. Машина Wili PB-201 EA. Поднимает воду с 8 м, а дальность подачи – 35 м.
3. Модель Pedrollo CKM 50 от предыдущей машины отличается большим объемом перекачиваемой воды – до 2,4 м³/час.

Все подъемные устройства начинают подъем жидкости после предварительного заполнения всасывающего трубопровода. Эффект самостоятельного всасывания достигается в процессе дальнейшей работы.

По конструктивному исполнению агрегаты разделяются на два вида:

• центробежные устройства: одно- или многоступенчатые без эжектора;
• эжекторные центробежные насосы.

Область применения включает в себя такие направления:

• обеспечение дома и других строений водой;
• полив участка, обеспечение оросительных систем;
• наполнение бассейнов;
• откачка жидкости.

Насосы без эжектора имеют максимальную высоту забора жидкости 10 м.

Напорная дальность зависит от мощности мотора. Агрегаты с эжекторами имеют большую заборную глубину: при встроенной конструкции – на 3-5 м, а при выносном ассистенте увеличивается на 45-50 метров.

Достоинства:

• простота и надежность конструкции;
• низкий уровень шума;
• не зависят от природы жидкости;
• минимальные затраты на обслуживание.

Недостатки:

Слабым местом представителей группы называют низкую подъемную высоту. Проблема решается при помощи использования внешнего эжектора или при замене насосного агрегата на погружную модель.

Реклама от спонсоров:

vash.market

виды и технические характеристики- Как правильно выбрать? +Видео

При наличии участка земли, на котором происходит выращивание садовых культур, необходим регулярный полив растений.Часто источник воды находится на не комфортном расстоянии от поливочной зоны. Поверхностный насос для скважины компенсирует этот дискомфорт.

Также насосы данного типа являются частью водопроводной системы.

Содержание статьи:

Поверхностный насос для скважины. Общее

Виды насосов

На рынке огромный выбор моделей. Разберемся в видах насосов и как выбрать лучший.

Насосы делятся на два вида – поверхностные и погружные.

Поверхностный агрегат устанавливается возле источника воды, погружной опускается в воду на определенную глубину.

Поверхностные

Поговорим о поверхностных насосах для скважин.

Часто этот тип насосов применяется, как дополнительный элемент водопроводной системы. Используют для транспортировки жидкости в отдельные накопители для полива.
Поверхностное оборудование отличается конструкцией. У каждой модели свой предел глубины, то есть доставить воду на поверхность с определенного метража.

10 метров – это максимальная глубина для большинства моделей.

Подвиды

Поверхностные насосы имеют несколько подвидов.

вид	центробежный	Самовсасывающий	вихревой
достоинства	Продолжает работать при образовании пробки и завоздушивание	Тот же центробежный нос эжектором. Внутренний эжектор подъем 5-6м, наружный 25-20м.	Создает высокое давление. Мощнее предыдущих моделей. Подходит для установки при большой удаленности
недостатки	Шумный. Без водного фильтра быстро выходит из строя	Шумный. Без водного фильтра быстро выходит из строя	К.П.Д. меньше 45% требуют особого внимания к фильтрам. Долго служат только при работе с чистой водой.

Как правильно выбрать поверхностный насос для скважины

Для того чтобы выбор пал именно на поверхностную модель стоит узнать глубину скважины. Сделать это просто с помощью любой лески или веревки и груза. Привяжите груз к краю лески и опустите на дно скважины. Достаньте и произведите замер.

С какой глубины оборудование может доставить воду, можно узнать в техническом паспорте изделия.

Необходимые критерии

• Максимальная высота подъема воды
• Расстояние источника от дома или участка
• Объем транспортируемой жидкости
• Материал изготовления корпуса
• Образующиеся давление.

Все эти параметры указаны в технической характеристике модели.

Пример

На участке скважина обладающая глубиной в 8 метров, которая находится от дома в 15 метрах. Необходимое количество воды 50 литров в час.

При выборе рассматриваются модели

С подъемом от 10 метров, производительностью от 50 л/ч

Это является основными параметрами.

Так же стоит обратить внимание на сечение труб, которые применялись для монтажа водопроводной системы. У погружаемых установок сечение должно быть чуть меньше.

Если скважина в перспективе, то можно получить консультацию по насосным установкам у специалистов, что будут производить бурение.

Внимание для скважин с песком подходят не все модели. Если не правильно подобрать оборудование, то в скором времени оно перестанет функционировать.

Особенности

Насосы не герметичны, при монтаже стоит продумать, как защитить оборудование от осадков.

Поверхностные насосы имеют средние габариты и вес

Основной полюс — это возможен монтаж рядом с источником воды.

Аксессуары

Для того, чтобы оборудование функционировало эффективно, используются разного рода дополнительные аксессуары.

Необходимы:

• Шланг
• Кабель для подключения
• Автоматическая защита
• Система управления рекомендуется вывести наружу. Устанавливать его стоит в помещении, защищенном от внешних факторов.
• Дополнительные фильтры, чтобы уберечь оборудование и систему водопровода от попадания грязи.

Поверхностные насосы используются для скважин глубиной до 20 метров.

При маленькой глубине можно обойтись недорогой моделью.

Список лидирующих моделей

1. Джамбо
2. Вихорь
3. Neoclima
4. Grundfos
5. Wil0

Какой насос выбрать, решать вам. Придерживайтесь правил и приобретение порадует.

Особое внимание стоит уделить моделям

• в конструкции самовсасывающая помпа. Применять этот насос можно для капельного орошения.
• Мощность 620 Вт.
• Производительность 50 литров/час.
• Глубина 8 метров.

Джамбо 70 50 П

• Глубина до 9 метров.
• Мощность 1100 Вт.
• Производительность 4,2 куб. метров/час.

Вихрь ПН 1100Н

• Мощность  500 Вт.
• Производительность 4,2 куб. метров/час.

ВОДОЛЕЙ БЦ-1.2-18У

• Вертикальное расположение.
• Мощность 690 Вт.
• Производительность 4,5 кубометров воды в час.
• Глубина 8 метров.





iseptick.ru

Поверхностные насосы для грязной воды: виды и особенности оборудования

Владельцы загородных участков часто сталкиваются с необходимостью откачки грязной воды. Насосное оборудование, устанавливаемое для снабжения жидкостью из скважин домов и дач, не может функционировать в контакте с примесями, волокнами и другим загрязнением. Осушение подвалов или орошение огорода дождевой водой осуществляют поверхностные насосы для грязной воды. Оборудование различается по конструкции и типу механизма, поэтому перед выбором оптимального варианта следует познакомиться с его характеристиками.

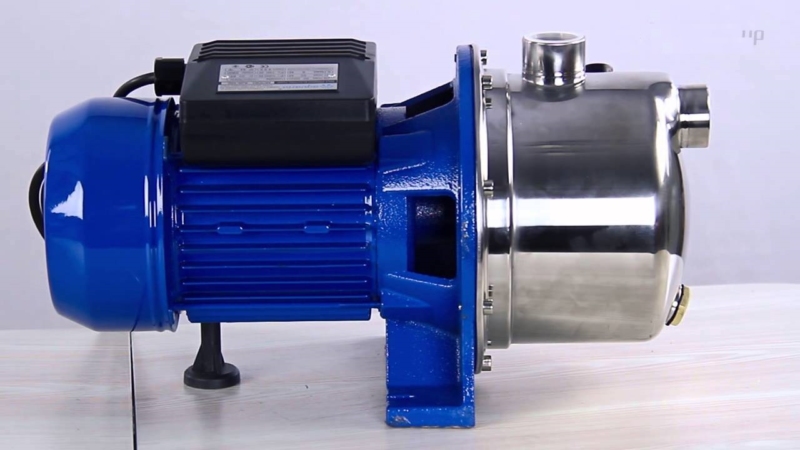

Самовсасывающий поверхностный насос

Особенности и преимущества поверхностных моделей

Наиболее эффективным и практичным устройством для обеспечения полива и откачки загрязненной воды станет бытовой поверхностный насос. Универсальный агрегат удобен и прост в применении. Дренажные агрегаты поверхностного типа устанавливаются на сухой площадке, для перекачивания они имеют специальный шланг, погружаемый в жидкость. Этот тип оборудования имеет несколько существенных преимуществ:

• Мобильность – оборудование можно переносить и устанавливать в нужных местах: на берегу водоема, строительной площадке, подвале или гараже.
• Компактный размер – устройство занимает мало места, для него достаточно найти ровную площадку.
• Высока надежность и КПД, при работе на поверхности детали не подвергаются коррозии.
• Доступная стоимость – агрегаты дешевле погружных дренажных насосов.
• Высокая мощность – оборудование способно поднять перекачиваемую жидкость с отметки 8-10 м и транспортировать на несколько метров по горизонтали.
• Простой монтаж, обслуживание и эксплуатация.

Поверхностный насос

Недостатки:

• Невозможно откачать воду грязную воду из глубоких колодцев и скважин.
• Многие модели характеризуются высокой шумностью.

Агрегаты, предназначенные для перекачивания жидкости с взвесями и твердыми частицами, имеют особую конструкцию рабочего колеса, исключающую его забивание. Поверхностный дренажный насос для грязной воды заполняется двумя способами:

• самотеком – нормальное всасывание, запуск без предварительного заполнения рабочей камеры;
• самовсасывающие – прибор перекачивает жидкость, находясь на значительной высоте (до 8 м), перед включением через специальное отверстие корпус и шланг заполняются водой.

Внимание. Шланг поверхностного агрегата обязательно оборудуется обратным клапаном. Если он не предусмотрен в комплектации, то придется купить отдельно.

Виды поверхностных насосов

Среди разновидностей оборудования для организации орошения и осушения участка, предлагаются модели с различным функциональным назначением. По способу установки их делят на стационарные и передвижные. Первый вариант используется в основном на промышленных предприятиях. В бытовых условиях это может быть оборудование для откачивания ливневых стоков. Насосы можно разделить на несколько видов:

Центробежные модели

Устройства предназначены для водозабора из открытых водоемов, колодцев, емкостей. Они справляются с загрязненной водой и примесями не более 10 мм. Нагнетание жидкости происходит за счет вращения рабочего колеса. Таких механизмов может устанавливаться несколько в ряд. Многоступенчатая конструкция повышает производительность оборудования.

Центробежная модель

Вихревые агрегаты

Внутри корпуса вихревого насоса создается высокое давление, напор, создаваемый устройством, отличается особой силой. Агрегат рассчитан на работу с жидкостью, не имеющей твердых частиц, способных повредить крыльчатку. Поверхностный аппарат используется для организации орошения и водоснабжения.

Мембранные модели

Устройства используются для перекачки жидкости, с которой не справляются центробежные агрегаты. Их устанавливают при очистке траншей и котлованов, аппараты откачивают талые воды со значительным загрязнением. Оборудование имеет высокую пропускную способность, оно допускает наличие твердых частиц до 50 мм. Дренажные насосы мембранного типа надежны и неприхотливы в эксплуатации. Модели с горизонтальной мембраной отправляют воду самотеком, агрегаты с вертикальной мембраной обладают нагнетательно функцией и поднимают жидкость на 10 м.

Самовсасывающие дренажные аппараты

Модели поверхностных самовсасывающих насосов для грязной воды характеризуются высокой мощностью и широкой сферой применения. Дренажные агрегаты благодаря особенностям конструкции допускают большое количество нерастворимых примесей в транспортируемой жидкости. Дренажные аппараты, способные пропускать воду, содержащую до 70% взвесей, называются шламовые. Чтобы подобрать подходящую модель, необходимо изучить параметры агрегата. Они различаются размерами, производительностью, материалом корпуса. Самовсасывающие модели рассчитаны на эксплуатацию при температуре от -10 до +80⁰.

Мембранные агрегаты

Мембранные насосы могут оснащаться бензиновыми и электрическими двигателями. Первый вариант эффективен для применения на строительных площадках, где нет электричества. Для удобства перемещения тяжелой конструкции, она помещается на платформу с колесами.

Внимание. В конструкции насоса отсутствуют трущиеся детали, он способен перекачивать глину и мелкие камни. В комплекте с агрегатом должен быть прочный армированный шланг.

Винтовые агрегаты

Конструкция винтовых моделей предусматривает возможность перекачивания загрязненной воды. Транспортировка жидкости происходит за счет вращения винта внутри корпуса. Простая конструкция с одной движущейся деталью обеспечивают надежную и продолжительную эксплуатацию. Оборудование относится к самовсасывающему типу, при правильно балансировке создает минимум шума.

Винтовые модели

Совет. Винтовые модели можно использовать для выкачивания выгребных ям и иловыми и фекальными массами.

Сфера применения

Насосное оборудование, устанавливаемое на поверхности, может применяться для различных целей:

• полив сада и огорода;
• откачка воды из колодцев, нуждающихся в очистке;
• осушение искусственных водоемов и бассейнов на участке перед консервацией на зимний период;
• перекачка дождевой воды из дренажных колодцев и накопителей;
• осушение затопленных подвалов в период паводка;
• организация орошения из открытого водоема;
• откачка грунтовых вод из котлованов.

Принцип работы поверхностного насоса

Оборудование, функционирующее вне перекачиваемой среды, требует подготовки ровной площадки для монтажа. К всасывающему патрубку конструкции присоединяется шланг. На конец, опускаемый в воду, крепится фильтр и обратный клапан. Выходной патрубок соединяется с трубопроводом, по которому жидкость будет перекачиваться для определенной цели (полив огорода, заполнение емкости, отведение грязной воды). После установки агрегат и шланги заполняются жидкостью. Обратный клапан препятствует вытеканию воды из шланга.

Внимание. Поверхностные дренажные насосы не рассчитаны на частое и долгое включение. Их используют периодически для откачивания грязной воды.

Все виды поверхностного оборудования имеют прочный металлический корпус и герметичные прокладки, но контакт с водой им противопоказан. Приборы должны размещаться на достаточном расстоянии от поверхности воды. Нельзя оставлять агрегаты под дождем. Питание поверхностных насосов осуществляется от сети 220 В. Средний срок их службы составляет от 12 до 15 лет.

Дренажный агрегат

Рекомендации по выбору насосного оборудования

Выбирая поверхностный насос для откачки грязной воды, следует учитывать условия эксплуатации и степень загрязнения. В паспорте дренажных аппаратов указывается допустимый размер нерастворимых частиц. Для бытовых целей параметр допустимого диаметра твердых веществ 5-50 мм. При наличии в жидкости крупных частиц используются фекальные насосы. Это оборудование оснащается режущими механизмами, измельчающими мусор.

Значимый фактор – мощность и производительность насоса. Эти параметры выбираются в зависимости от предполагаемого объема работы. Если при покупке не учесть эти характеристики, то агрегату маленькой мощности придется работать долгое время. Чрезмерные нагрузки приведут к быстрой поломке оборудования. Три основные критерии выбора:

• мощность;
• производительность;
• напор.

Совет. Некоторые модели насосов выпускаются в пластиковом корпусе. Они стоят дешевле и создают меньше шума при работе, но ресурс таких агрегатов ограничен.

Если в месте, где необходима откачка, нет электропитания, то используются мотопомпы. Насосные агрегаты с бензиновым двигателем отличаются эффективной работой.

Обзор популярных моделей насосов

Моноблочные центробежные агрегаты MEA от компании ROVATTI рассчитаны на перекачивание грязной воды, имеющей твердые частицы небольшого размера. Самовсасывающее устройство предназначено для осушения строительных площадок, транспортировки жидкости, подключения оросительной системы. Чугунная конструкция со степенью защиты IP 55 может эксплуатироваться в условиях запыленности и попадания влаги на корпус. Изделия выпускаются с различной производительностью от 36 до 120 м³/час.

Насос MEA

Поверхностный самовсасывающий насос компании WILO применяется для водоснабжения, организации полива с использованием дождевой воды. Центробежный многоступенчатый агрегат имеет 5 рабочих колес, обеспечивающих малошумную и эффективную работу. Детали установки, находящиеся в контакте с перекачиваемой жидкостью, изготовлены из прочного материала, неподверженного коррозии.

Поверхностный самовсасывающий насос компании WILO

Поверхностные агрегаты итальянской марки PEDROLLO отличаются небольшим весом и компактным размером. Модели NGA и NGAm сконструированы с открытым рабочим колесом, что позволяет беспрепятственно перекачивать загрязненную жидкость. Рабочие детали устройства изготовлены из нержавеющей стали, корпус – из чугуна. Насосы рекомендуются для бытового и промышленного применения, благодаря простой и надежной конструкции требуют минимального обслуживания.

Агрегат компании PEDROLLO

Бурун Н1В – это модель винтового дренажного насоса, предназначенного для транспортировки вязкой жидкости с абразивными частицами до 2 мм. С его помощью организуется откачка выгребных ям, отстойников, полив огорода. Корпус и детали агрегата изготовлены из алюминия и современного пластика. Прибор отличается высокими показателями самовсасывания, жидкость перекачивается равномерно, без перемешивания.

Насос Бурун

Выбирая поверхностный насос для откачки грязной воды, ориентируйтесь на его назначение. Рекомендуется использование универсальной модели, которая способна качать чистую и грязную жидкость. Для гарантированной долгой эксплуатации, следует покупать модели, оснащенные автоматической защитой от перегрева и холостого хода.

otepleivode.ru
