Виды лестниц винтовых – нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Виды винтовых лестниц и их особенности

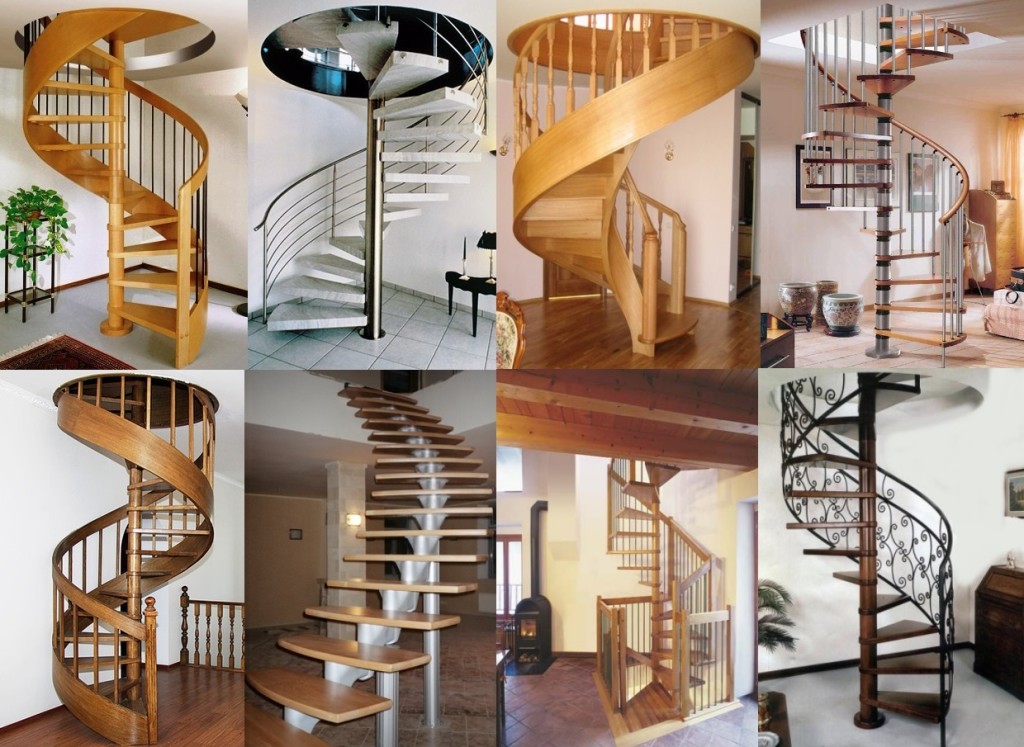

Винтовые лестницы разного вида

Винтовые лестницы очень популярны для монтажа в своем доме. Они позволяют создавать интерьер, который не похож на другие — это особенно подходит тем, кто хочет проявить свой собственный стиль.

Такие конструкции легко установить в небольшом пространстве. Главное, выдержать достаточные размеры модели, а ее диаметр должен быть в рамках дозволенного. Какие существуют виды винтовых лестниц, особенности их изготовления и монтажа, подскажет статья.

Содержание статьи

Основные типы конструкций

Главная особенность готовой винтовой лестницы – фиксация всех ступенек только радиально, что создает винт в конструкции. Схема винтовой лестницы в плане выглядит как круг, иногда многоугольник. Последний вариант рассматривается при установке модели на чердак, когда она тесно соприкасается со стеной дома.

Это помогает экономить территорию, без изменения диаметра и оптимальных размеров конструкции. При расположении лестницы в центре комнаты просторного, большого по площади дома, лучше всего выбирать круглые проемы.

Наиболее популярные виды лестниц винтовых для частного дома, представлены в таблице:

Вид лестницы	Особенности
Крепление ступенек к стенам и опоре	Для этого вида лестницы требуется сооружение специального колодца, что делает процесс изготовления конструкции более сложным, но и значительно надежнее. Помимо этого, ступеньки можно сделать большей длины и ширины, что улучшает комфорт передвижения. Недостаток изделия – слишком большие габариты.
Ступени для винтовой лестницы крепятся на центральной стойке	Это наиболее популярный вид винтовой лестницы. Несущий элемент такой конструкции — центральная стойка. Обычно опорой служит толстостенная труба, диаметром не меньше 50 мм. На стойке ступеньки для винтовой лестницы чередуются с втулками из трубы, диаметр которых больше диаметра стойки.
С креплением ступенек на перила и на несущую тетиву при помощи больцев	Такая модель не имеет опорной стойки. Конструкция отличается очень красивым и необычным видом, но изготовить ее значительно сложнее. Ступеньки лестницы крепятся к тетивам, которые изогнуты по спирали. Соорудить такую лестницу своими руками практически невозможно в домашних условиях. В этом случае, требуется специальное оборудование и опыт.
Защемление проступей в опоре	Такой тип конструкции напоминает консольный, но при этом, ступени винтовой лестницы вставляются в прорези, которые проделаны в опоре, не надеваясь на нее.

Помимо этого, существуют и оригинальные виды конструкций. Например:

Особенности изделий

Как правило, конструкция винтовой лестницы занимает территорию в полтора раза меньше, чем обычная прямая. Длина проступи формирует радиус окружности.

Остальные преимущества винтовой лестницы и ее недостатки объединены в таблицу:

Преимущества

Недостатки

Наклон лестницы всегда выбирается 45°, в отличие от традиционного типа конструкций; Материалов для изготовления изделий необходимо значительно меньше; Возможность использовать самый разный дизайн винтовой лестницы в любом доме и сделать ее украшением интерьера; Цена конструкций значительно ниже, чем изделий других типов. Это отличный вариант для подъема на мансарду.

Конструкции не слишком удобные. Они не позволяют перемещать грузы больших габаритов. Исключением могут быть более габаритные модели, изготовленный с использованием гнутых тетив, но при этом сильно увеличивается занимаемая площадь; Сложность самостоятельной разработки плана, изготовления и монтажа; При креплении ступенек очень важно правильно выбрать радиус винтовой лестницы. В противном случае они могут быть неудобными, а иногда и опасными; При частом «кружении» в течение дня по такой конструкции может появиться раздражение и усталость.

Материалы конструкций

Для изготовления используются такие материалы для винтовой лестницы, как:

• Металл. При этом не слишком большой вес винтовой лестницы облегчает ее сборку, модели безопасны и достаточно удобны в использовании. В конструкции часто устанавливаются деревянные проступи, закрепляются элементы на металлическом каркасе саморезами. Проступи для наружных конструкций, чаще всего, вывариваются из прутьев арматуры (подробней читайте тут).

На заметку: В последнее время в Китае наладили производство винтовых лестниц, которые отличаются невысокой ценой. При этом в наборе имеются все необходимые комплектующие для винтовых лестниц, а сборка на объекте производится по аналогии с детским конструктором, что очень удобно.

• Дерево. При этом используются лишь твердые породы дерева: ясень, дуб или бук. Иногда применяется и полутвердая сосна, главным преимуществом которой является невысокая стоимость. Приобрести изделие, к примеру, можно в интернет-магазине obi, винтовaя лестницa выбирается заказчиком из специального каталога по своему вкусу и материальным возможностям (читайте подробней здесь).

Устанавливаются деревянные лестницы обычно внутри домов.

Совет: Чтобы конструкция из дерева была надежной и долговечной, следует для ее изготовления использовать твердую, качественную древесину.

Применение древесины для изготовления конструкции, или же отделка винтовой лестницы деревом, придает помещению особый уют. Изделие может стать естественным украшением своего дома;

• Бетон. Монолитные модели из бетона имеют целый ряд таких достоинств:

1. Нет элементов, которые могут расшатываться, из-за воздействия на них динамических нагрузок.
2. Даже обшивка винтовой лестницы деревом не будет издавать неприятные скрипящие звуки.
3. Материал не горит.
4. Можно воплотить любые дизайнерские решения.
5. При этом выход винтовой лестницы может быть квадратным или кругло-винтовым. Помимо этого, имеется множество вариантов облицовки, которые хорошо сочетаются с бетоном.

В изготовлении бетонные конструкции не очень сложные. Главное — правильно выставить опалубку, что требует наличия определенного опыта. Для изготовления опалубки обычно берется фанера или обрезная доска небольшой толщины. Чтобы опалубка выдерживала вес бетона, необходимо использовать подпорки из брусьев.

Видео в этой статье подробно демонстрирует процесс создания бетонной конструкции.

Совет: Чтобы визуально уменьшить громоздкость монолитной лестницы, ее следует обшить деревом и установить утонченные, аккуратные перила, как на фото.

Правила изготовления

Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:

• Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
• Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;

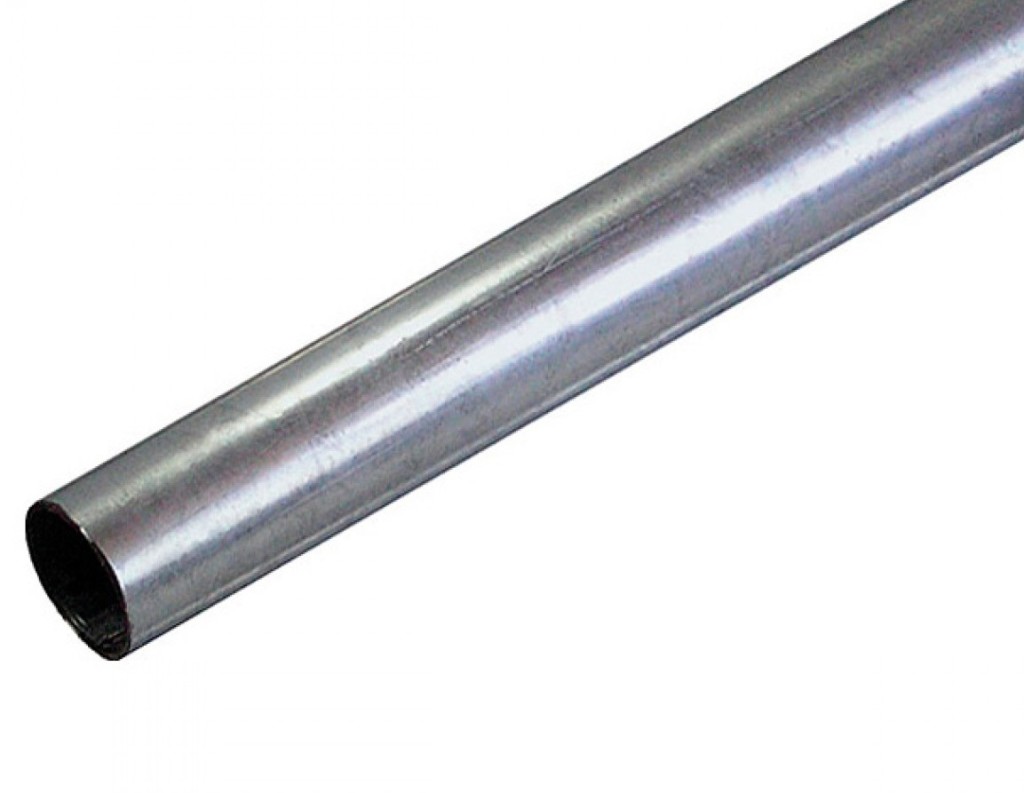

• Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
• Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
• В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
• Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
• Ограждение для винтовой лестницы выбирается высотой 1000 мм.

Примеры выбора размеров конструкции

Расчет

Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.

Для примера взяты такие параметры:

• Высота винтовой лестницы 3 метра;
• Стандартная длина ступенек 900 мм;
• Диаметр центральной опорной стойки — 50 мм.

Предлагаем вашему вниманию пример расчёта винтовой лестницы:

• Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
• Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
• Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
• Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
• Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.

После проведения расчетов, параметры винтовой лестницы получились такими:

• Высота конструкции – 3 метра;
• Количество ступенек – 23 штуки;
• Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.

Габариты винтовой лестницы:

• высота – 3 метра;
• наружный диаметр – 1,85 метра.

Таблица для ориентировочного выбора параметров винтовой лестницы

Схема устройства конструкции

Изготовление лестницы

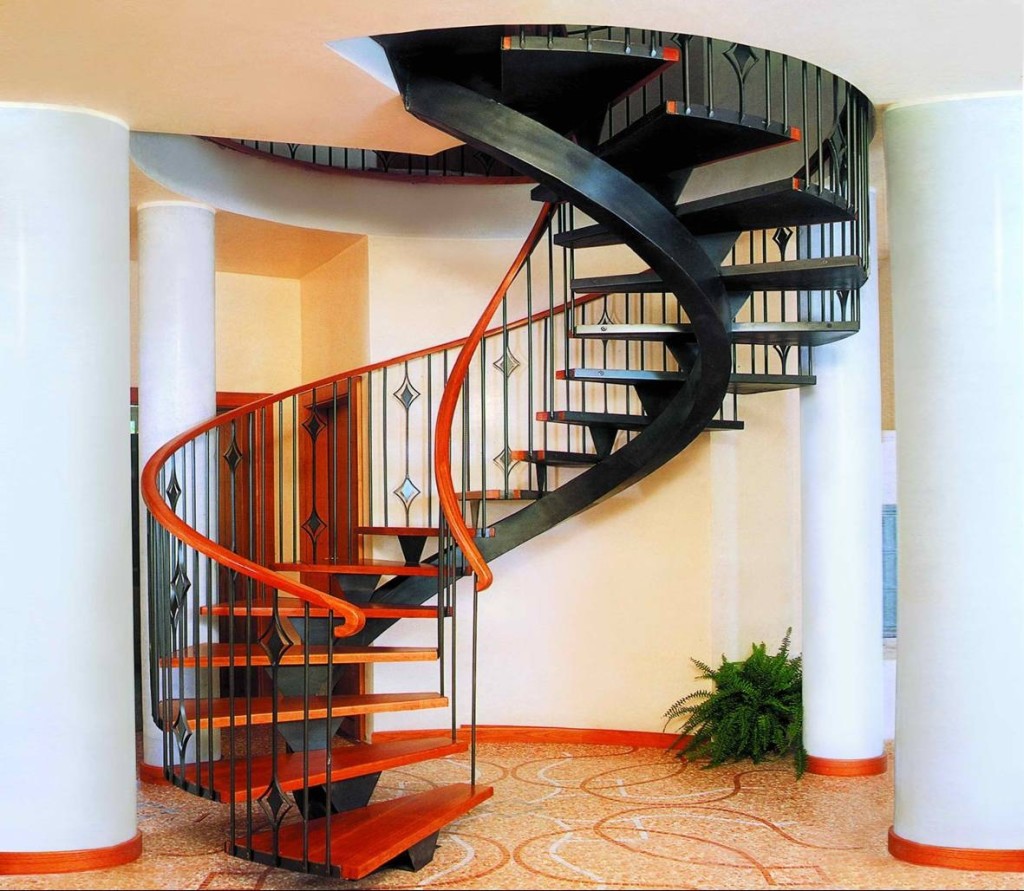

Интерьеры винтовой лестницы

Совет: Проступи стоит приобрести готовыми, а затем подогнать их под нужные размеры.

При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

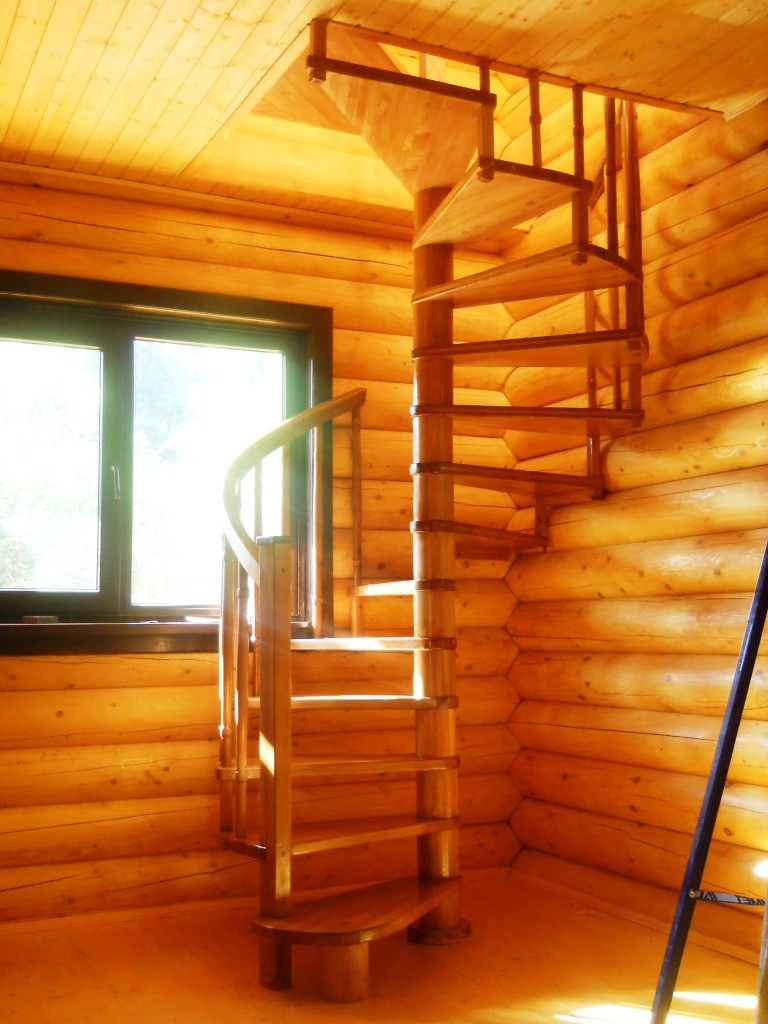

Винтовая лестница на центральной металлической стойке

Квадратный проем для винтовой модели

Инструкция сборки лестницы, представленной на фото:

• Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
• Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
• Опора бетонируется;
• Нанизываются поочередно ступеньки и втулки;
• Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
• Последняя ступенька крепится к перекрытию;
• На опору устанавливается декоративная крышка;
• Выполняется отделка конструкции.

Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.

Совет: Чтобы в местах крепления избежать деформации дерева, между втулками и ступеньками необходимо подкладывать металлическую шайбу большого диаметра.

Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.

круговые, квадратные, уличные, сборные; виды винтовых лестниц и их размеры

Сегодня винтовые лестницы находятся на пике популярности. Это прекрасный вариант для создания в доме обстановки, которая не похожа на другие, к тому же, кому не хочется проявить собственный стиль? Такие лестницы легко устанавливаются в любом маленьком пространстве, главное, чтобы оно имело достаточные размеры для самой конструкции, а диаметр лестницы не выходил за рамки дозволенного. К примеру, идеальным вариантом в гостиной комнате будет винтовая лестница на деревянной основе. На сегодняшний день виды подобных конструкций бывают очень разнообразные. Это и практически невесомые сборные, и массивные, полностью изготовленные из металла, комбинированные и так далее. Как бы там ни было, такие лестницы не могут не поражать воображение и всегда прекрасно смотрятся в любом частном или загородном доме. Традиционно их делают и устанавливают опытные мастера, но это не принципиально, конструкция винтовой лестницы не такая сложная, как кажется на первый взгляд. Главное при самостоятельной установке не забывать об обязательных положениях и нормах в СНиП 2.08.01-89, в которых чётко указаны допустимые размеры и оптимальный диаметр готовой лестницы.

Распространённые виды типичных винтовых лестниц

Без изменений уже много лет каждая ступень готовой лестницы фиксируется только радиально, благодаря чему выходит готовый винт .Если рассматривать на схеме, то в разрезе он выглядит как круг, реже многоугольник. Чаще всего вариант многоугольника рассматривается, когда устанавливается винтовая лестница на чердак, которая тесно соприкасается со стеной дома. Это заметно поможет решить проблему с экономией места, но при этом её диаметр и оптимальные размеры будут без изменений. В том случае, когда она будет стоять в центре комнаты большого и просторного дома, то правильнее всего выбрать круглые проёмы. Распространённые виды винтовых лестниц в стандартном частном доме:

• с опиранием на стены, желательно только на несущие;

• с опиранием ступеней непосредственно на центральную часть стойки;

• с опиранием на заранее сделанное ограждение или специальные балки;

• со ступенями, прижатыми к опоре.

Преимущества и недостатки винтовых лестниц

Любые круговые лестницы, независимо от их типа и диаметра, даже если это уличная конструкция, располагают своими как преимуществами, так и недостатками .

Преимущества

• Требует минимум места, при этом её диаметр прекрасно умещает двоих людей. При оптимальной ширине ступени в 1 м, вся конструкция занимает не больше 2, 2 м. Такие параметры можно найти в обязательных положениях СНиП 2.08.01-89. К тому же имеется обязательный наклон 45°, чего нельзя сказать о лестницах в доме традиционного типа;

• Учитывая особенности маршевых конструкций, для винтовых уходит в несколько раз меньше материалов;
• Существует огромное количество видов дизайнерских задумок для любого дома.

Недостатки

• Любой элемент винтовой лестницы сильно отличается от привычных маршевых, к тому же бывают разные варианты установки, поэтому надо быть максимально внимательным при самостоятельной разработке плана и монтаже;
• При установке ступеней очень важно учитывать диаметр готовой конструкции, потому что можно легко прогадать, в результате чего они будут неудобны и даже опасны. Соответственно, имеют огромное значение точные подсчёты.

Уникальность лестниц винтового типа и их применение

Традиционно винтовые лестницы для дачи были самыми популярными и распространёнными много лет. Это легко объяснить ещё тем, что такие дома довольно часто строятся с низкими потолками и места в них не так много как хотелось бы. С помощью таких конструкций в любом небольшом частном домике можно было заметно увеличить пространство и дополнить интерьер . Они не только радуют глаз с эстетической точки зрения, но и весьма функциональны в любом небольшом помещении, так как небольшой диаметр конструкции даёт возможность уместиться ей практически везде. Одной из отличительных черт такой лестницы является то, что каждая ступень конструируется радиально только относительно центральной оси. Именно поэтому, если детально рассматривать схему, то можно увидеть, что в разрезе она выглядит как многоугольник, состоящий из отдельных частей. Благодаря своей необычности, простоте и изысканности, их так часто можно встретить в частных домах и двухуровневых квартирах. Это всегда модно, красиво и практично, а если воспользоваться помощью опытных дизайнеров, то это может быть ещё изысканно и стильно.

Установка лестницы и обеспечение её безопасности

Прежде чем поставить перед собой цель установить в своём доме такую лестницу, надо подумать о её уместности, удобстве и практичности. Ведь именно эти критерии в такой работе считаются самыми важными и значимыми . В первую очередь любые монтажные работы требуют соблюдения строгих правил, независимо от того, в частном помещении или в квартире она будет стоять. Лучше всего воспользоваться услугами профессионалов, потому что они уже имеют необходимый опыт в проведении таких работ. Но можно справится с такой работой и самостоятельно .В любом случае существуют чёткие правила установки, которые необходимо соблюдать:

1. Средняя ступень должна быть не меньше 20 см в ширину;
2. Размер поворота должен вымеряться оптимальным количеством ступеней в 12 штук;
3. Витки должны соответствовать среднему росту человека, но не больше 2 метров, потому что это повлияет на безопасность всей конструкции;
4. Оптимальный диаметр стойки 50 мм;
5. Не использовать подступенок для того, чтобы объединить необходимые части для ступеней.

Важно!Металлокерамические ступени, которые используются в лестницах для квартир, обязательно должны соответствовать правилам, описанным в ГОСТ 8717.0-84.

Как правильно выбирать материалы для изготовления

От того, насколько правильно и точно подобран основной материал для конструкции такого типа, зависит её качество и прочность. Если рассматривать по частям, то в первую очередь надо обратить внимание на главный элемент конструкции – опору. Для несущей части лестницы идеально подойдёт обычная труба из металла или асбоцемента, на которую позже после сварки или другого типа соединения (болтовое или муфтовое) крепятся ступени и остальные части. Чаще всего для изготовления опоры используются такие материалы, как кирпич, твёрдые породы дерева или камень. Здесь уже всё зависит от личных предпочтений заказчиков, тем более что вариантов очень много. Уже достаточно давно с перилами не экспериментируют и делают их только из дерева твёрдых пород, реже из металла, в особенных случаях из стекла. Особенно изощрённые дизайнеры создают перила, комбинируя эти материалы, создавая необычное новое стилистическое решение. Ступени так же делают из разных материалов, в основном из хорошо зарекомендовавших себя бетона, дерева и металла, однако сегодня можно встретить стеклянные ступени и даже из жёсткой пластмассы.

Особенности монтажа лестниц

Только после того, как был завершён этап проведения подсчётов, начинается процесс складывания всех элементов готовой конструкции . В этом плане винтовые лестницы чем-то напоминают конструктор, который перед складыванием надо хорошенько просчитать . В этой работе важно не забывать нанизывать каждую ступень на стойку правильно, потому что после этого она будет специальным образом крепиться к полу и её диаметр должен быть одинаковым с отверстиями каждой детали. Особенного внимания заслуживают бетонные ступени, для точных размеров которых существуют правила согласно ГОСТ 8717.1-84. Не стоит забывать, что между каждой ступенью должно быть оптимальное расстояние в 5 см. Только после этого надо зафиксировать конструкцию при помощи больцев. Для выполнения этой части работы надо приложить немало сил и уделить ей максимум внимания. Вариантов лестниц очень много, как в комнату, так и на чердак или на улицу, поэтому важно учитывать не только её внешнее оформление, но место, где она будет располагаться. К примеру, будет совсем неуместным ставить лестницу полностью из дерева на улицу или конструкцию из камня в комнату. Процесс установки готовой винтовой лестницы

Как установить лестницу своими руками

Прежде чем начинать работу, важно разобраться во всех тонкостях лестниц такого типа и понять, что их разные виды подразумевают соответствующие методы работы по установке для каждой отдельной конструкции. Для того чтобы ваша лестница была максимально прочной и функциональной, надо учесть и запомнить несколько правил :

• Конструкция, у которой кромка горизонтальной плоскости свободная, повышает шансы на безопасный подъём и спуск даже по самым узким ступеням. Они называются лестницами без вертикальной плоскости и считаются самыми безопасными;
• Чаще всего человек ступает на среднюю часть ступени, поэтому надо делать её максимально удобной по ширине. Оптимальный и допустимый размер при этом не менее 20 см;
• Зависимо от того, какую функцию будет выполнять лестница, определяется длина ступеней. Если конструкция используется редко, то 0,6 м при диаметре 1,4 будет идеальным вариантом. При частом использовании – 0,8 м;
• Если в помещении деревянный пол, то стойку лучше всего устанавливать на анкеры при помощи специальных крепежей.

Важно!Не стоит экспериментировать с материалом для основной опоры, лучше всего взять обычную металлическую трубу. Для работы это проще, а для конструкции надёжнее.

Такие лестницы очень отличаются от привычных, которые мы часто видим в многоквартирных высотках. Поэтому при их установке очень важно хорошенько подготовить схему и продумать все этапы работы, потому что при малейшей погрешности вся конструкция будет бесполезной. А если есть сомнения, то лучше всего воспользоваться помощью опытных мастеров. Подборка красивых винтовых лестниц
