Виды балок деревянных – Деревянные двутавровые балки перекрытия: пошаговая инструкция изготовления | Деревянные материалы и их применение в строительстве

Виды строительных балок из дерева- плюсы и минусы- Обзор +Видео

При разработке проекта по строительству объекта, производятся расчёты нагрузок для применяемых материалов. На основании собранных данных автор даёт разрешение на применение деталей или производит замену на более подходящий вариант. Расчёты должны быть точными с обязательным запасом прочности.

Особо тщательно производятся расчёты прочности для материалов, которые в период эксплуатации теряют свои технические свойства, а процесс этот может ускориться при влиянии на них внешних сил. К таким материалам относятся детали из пиломатериалов.

Расчёт деревянной балки занимает основное место в строительном процессе

Виды строительных балок из дерева

Разделение на виды основано на определении сечения детали:

1. Цельные пиленые деревянные детали;

• Круглое бревно, представляют собой участки ствола дерева очищенные от сучьев и коры. Длина от 3 метров до 6 метров. Диаметр допускается от 140 мм и более. Подходят для монтажа несущих конструкций в виде стропил и ферм.
• Брус с квадратным сечением. Применяются для перекрытий, монтажа ростверка фундамента и устройства мауэрлата кровли. По длине используется не более 6 метров, при этом учитывается опорная часть в 200 мм.

Доски с прямоугольным сечением. По прочности опережает квадратный брус.

2. Сборные клееные пиломатериалы;

• Клееный брус с квадратным сечением. Отличается повышенной прочностью. Изготавливается в фабричных условиях. Выдерживает нагрузки при длине до 12 метров. Производится из высушенного материала посредством склеивания нескольких досок между собой под прессом. При изготовлении удаляются сучки из древесины и ликвидируются другие изъяны, которые ослабляют обычную деталь. При этом сохраняются все основные технические характеристики древесины.
• Двутавровые деревянные балки. Редко используемый материал по причине дорогой стоимости. Изготавливается из двух прямоугольных брусков склеенных между собой перпендикулярно деревянной перемычкой. Проявляет самые высокие показатели по прочности.

Материал, используемый для изготовления деревянных балок

Основным материалом для бруса применяется древесина хвойных пород;

• древесина сосны,
• пихта редко используется как пиломатериал.
• материал из ели,
• лиственница,
• тисовая древесина не уступает по прочности сосне.

При хороших местных условиях по наличию чернолесья, для материала изготовления балок перекрытия применяется породы широколиственных деревьев;

• древесина дуба,
• клён,
• берёза,
• бук лесной,

Положительные характеристики древесного материала

Лёгкий вес деталей, не требуется привлечения специальной техники. Уменьшается нагрузка общей конструкции здания.

• По прочности не уступает материалу из металла и бетона.
• Не нарушает экологическую обстановку.
• Долгий срок службы.
• Красиво выглядит.
• Недорогой материал.
• Быстро монтируется.

Отрицательные качества деревянного бруса

• Высокая горючесть, перед применением требуется обработка специальными составами препятствующими возгорание.
• Непозволительно попадание влаги. В противном положении возможна деформация, возникновение очагов плесени и гниения, приводящие к разрушению.

Со временем изменяются размеры в связи с усыханием материала. Невозможно применение материала изготовленного из свежеспилённого дерева. Неправильная сушка приводит брус к растрескиванию и скручиванию с полной деформацией.

Места применения балок из древесины

• Перекрытия подвальных помещений и цокольных этажей. В последующем снизу производится подшивка доской и укладка утепляющего материала. Сверху по балке устраиваются полы.
• Потолочное перекрытие отделяет пространство комнат от чердачного пространства.
• Из деревянных балок монтируется остов кровли, как основных деталей. Мауэрлат с опорой на него стропильного бруса и дополнительными опорными деталями.

Как рассчитываются основные характеристики деревянной балки

К основным техническим характеристикам пиломатериалов для изготовления балок относятся:

• Размер сечения. Данная характеристика равна 5% от необходимой длины балки.
• Длина балки, измеряется расстоянием равным промежутком между стенами. Не учитывается отрезок бруса заложенный в стену для опоры.
• Оптимальное расстояние между балками, равно 600 мм или 1200мм. подбирается под размер подшивного материала и плит утеплителя. Такое расстояние обеспечивает наибольшую жёсткость конструкции.
• Действующая нагрузка на деталь. Данная величина для балки подразделяется на постоянную нагрузку, состоящие из веса детали, подшивного материала, материала для пола и утеплителя. Переменные величины представляют собой вес людей, мебели, оборудования. Основные данные вычисляются по справочным формулам, в которых используются табличные значения согласно СНиП. В них входят данные весовые нагрузки на 1м
  2, умноженные на коэффициент запаса прочности равный всегда 1,3.

Затем складываются примерный вес 1м²и общий вес постоянной величины соответствующий справочной величины, результатом будет общая нагрузка, действующая на балку и возможны прогиб детали.

Заключение

Самым точным вариантом для расчёта величины прочности необходимой балки для монтажа перекрытия будет обращение к справочным таблицам в СНиП. Они рассчитаны высококвалифицированными специалистами с необходимым запасом прочности. Тем самым снижается риск возникновения ошибки в самостоятельных расчётах.

Виды деревянных балок перекрытия — расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять
нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций,
мебели, деталей интерьера.

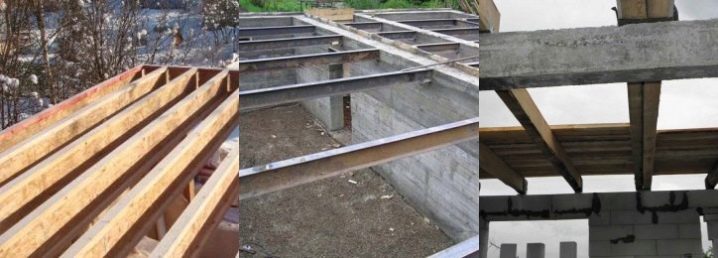

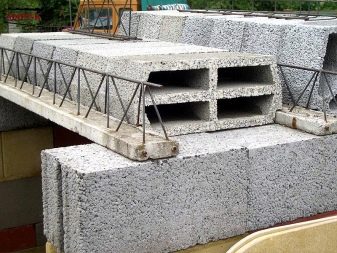

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях,
поскольку именно они получили наибольшее распространение в частном
строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или
  металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать

определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные
  нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и
  переменных;

• жесткость. Означает способность материала сопротивляться
  изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

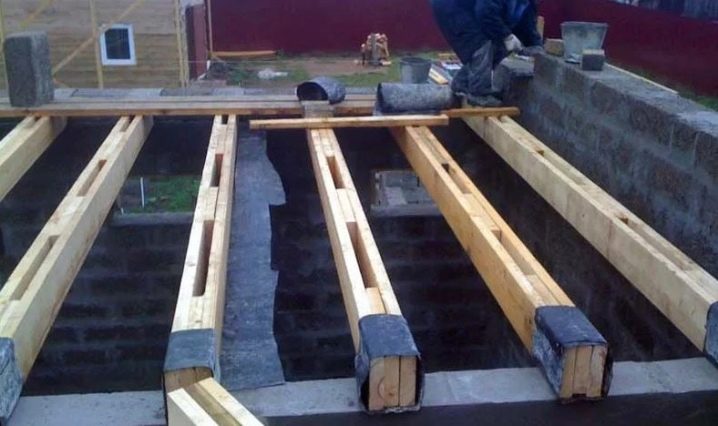

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно,
должны выдерживать значительную нагрузку.

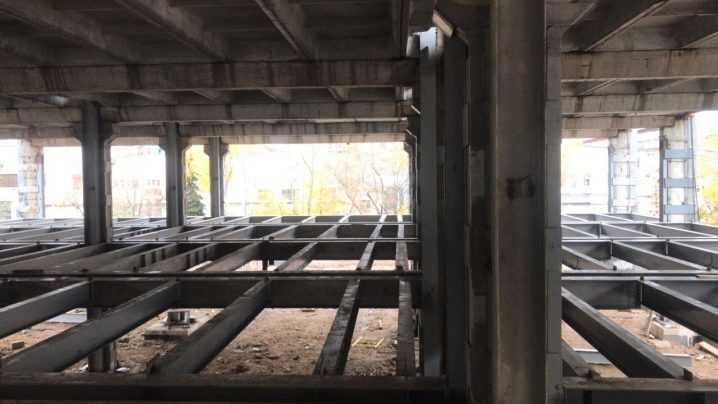

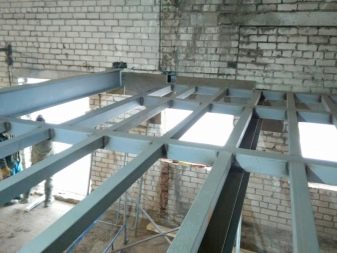

Совет. Если под первым этажом будет располагаться гараж или
большой подвал лучше делать деревянное перекрытие по металлическим балкам.
Поскольку деревянные подвержены гниению и не всегда могут выдержать
значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением
крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к.
является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка.
Пространство между ними заполняется тепло- и звукоизоляционными материалами, с
обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном,
а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и
каждый вид имеет свои преимущества.

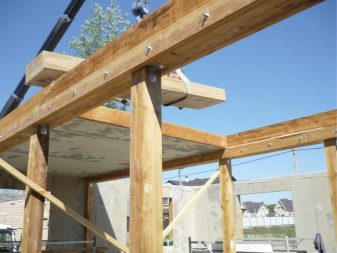

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены
цельными только при незначительной длине пролета (до 5 метров).

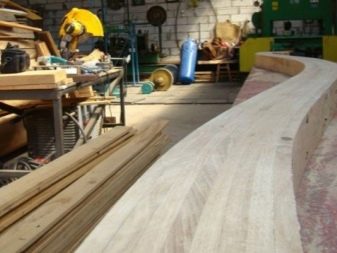

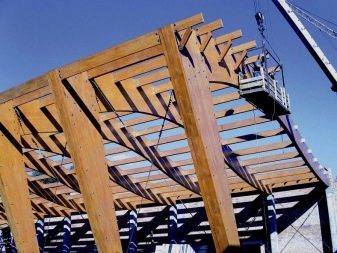

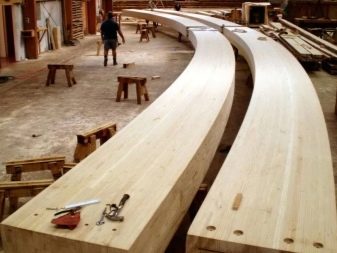

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки
применяются в тех случаях, когда требуется выдержать повышенную нагрузку на
перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида
достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую
поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в

комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного
перекрытия оказывает существенное влияние на способность балки выдерживать
несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения
деревянных балок перекрытия.

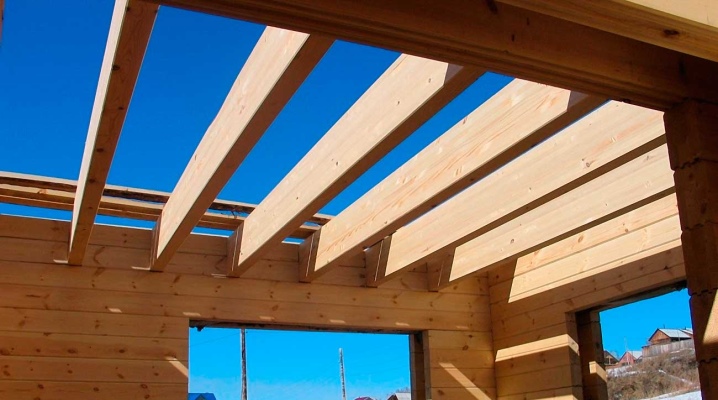

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях
может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

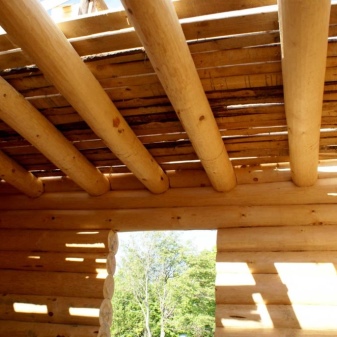

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий.
Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

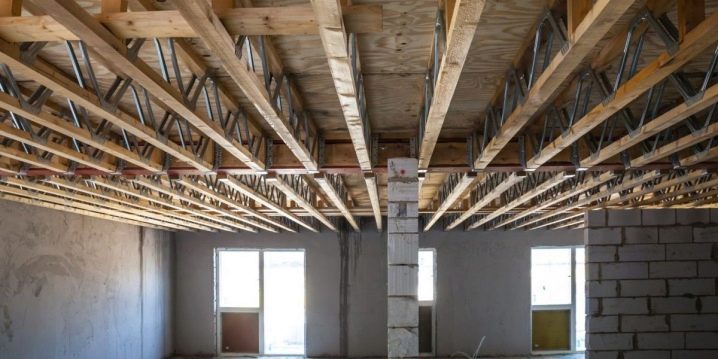

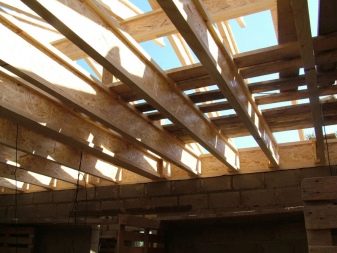

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть
включен в расчетный план, в противном случае, конструкция перекрытия окажется
недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

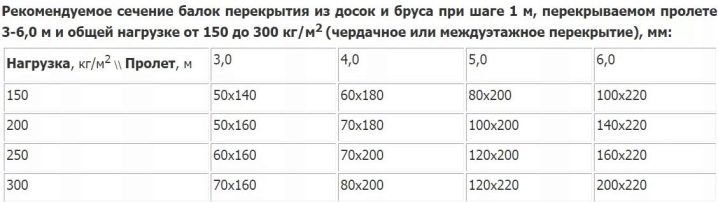

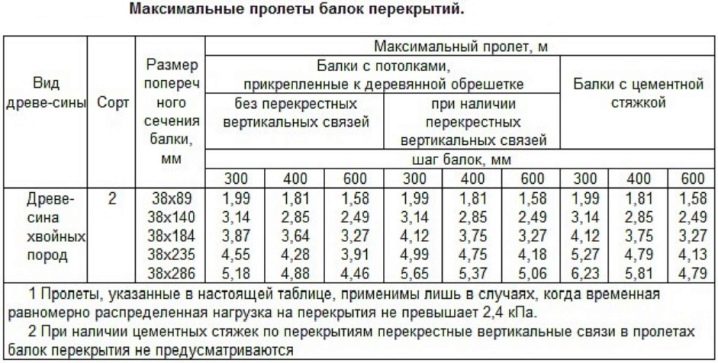

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты
использования деревянных балок перекрытия вне зависимости от их вида или места
использования.

Ниже представлена подборка наиболее важных документов по
данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими
влияние на выбор материала для устройства деревянных балок перекрытия. А также
научились определять сечение и выполнять расчёт деревянных балок перекрытия.

основные виды, рекомендации по использованию

Балка представляет собой составной линейный элемент несущей конструкции, имеющий минимум  две точки опоры (опирается на оба конца) и работающий на изгиб. Использование балки направлено в первую очередь на распределение весовой нагрузки всей конструкции. Наиболее часто применяется горизонтальное использование балки, которая компенсирует вертикальную поперечную нагрузку. А само весовое давление балки компенсируется вертикальными элементами, горизонтальная поверхность которых является точкой опоры для балки. Последующая компенсация приходится на опоры конструкции, если отсутствуют дополнительные промежуточные элементы. Таким образом, взаимокомпенсация весовых нагрузок позволяет обеспечить устойчивость и надежность всей конструкции.

Виды балок в строительстве

На фото: балки двутавровые в устройстве кровли

Существует большое количество официальных классификаторов элементов строительных конструкций. Ниже будет представлены две наиболее объективные классификационные схемы.

Классификация строительных балок по виду материала

• Стальная балка представляет собой поперечный или продольный элемент несущей конструкции, выполненный из специальной, углеродистой или низколегированной стали методом горячего или холодного металлопроката. Главное достоинство стальных балок: оптимальная степень прочности при работе на изгиб. Применяются при возведении конструкции, предполагающей повышенную весовую нагрузку или высокую степень опасности: подвесные пути, шахтные стволы и так далее.

На фото: стальная двутавровая балка

• Железобетонная балка представляет собой строительный элемент линейного типа, применяемый в несущей конструкции с целью перераспределения веса и повышения устойчивости всей конструкции и состоящий из композиционного материала: бетонная матрица, усиленная стальной арматурой. Железобетонные балки являются более дешевым аналогом стальных балок и применяются на объектах со стандартной весовой нагрузкой: жилищное строительство, возведение зданий промышленного типа.

На фото: железобетонная балка для возведения моста

• Деревянная балка представляет собой элемент несущей деревянной или иной облегченный конструкции, выполненный из древесины. Широко применяется для возведения жилых и хозяйственных сооружения из дерева.

На фото: деревянная балка в устройстве перекрытия

Классификация строительных балок по типу торцевого сечения

• Сечение прямоугольного типа. Целесообразно в использовании в пролетах с малой длиной.
• Сечение «L»-типа. Применение целесообразно при конструировании фасадов сооружений.
• Стандартные и двускатные тавровые балки (сечение «T»-типа). Оптимально подходят для пролетов средней длины. В
• Балка двутавровая. Имеют повышенную устойчивость и используются для длинных пролетов.
• Сечение «V»-типа. Используются в качестве дополнительного элемента для усиления несущей конструкции.
• Сечение «VT»-типа. Использование в качестве прогонов.

Двутавровые балки в свою очередь делятся на подкатегории:

• Балка двутавровая с параллельными гранями полок. Стандарты и размеры представлены ГОСТом 26020-83.
• Стандартная двутавровая балка с углом наклона граней полок от 6 до 12%. Стандарты и размеры представлены ГОСТом 8239-89.
• Специальная двутавровая балка, стандарты и размеры представлены ГОСТом 19425-74. Делятся на два подтипа с маркировкой: «M» — двутавровая балка имеет угол наклона граней до 12%; «C» — двутавровая балка имеет угол наклона граней до 16%.

Отдельно необходимо рассмотреть такой элемент несущей конструкции, как ригель (иногда имеет наименование: ригельная балка). Ригель в подавляющем большинстве случаев бывает железобетонным и в отличие от стандартной балки является неотъемлемым элементом рамы (балка – это самостоятельный элемент конструкции). Ригель широко используется при устройстве опалубки.

Расчет прочности балки при работе на изгиб

Для расчета прочности балки на прогиб (то есть определение веса, который данный элемент несущей конструкции способен выдерживать без появления деформаций и иных ведущих к разрушению конструкции факторов) требуется учитывать целый ряд факторов, основными из которых являются:

• Длина балки. Чем короче балка, тем большую нагрузку она способна выдержать.
• Материал, из которого изготовлена балка. Сталь является наиболее прочным материалом.
• Поперечное сечение балки (площадь и форма). Чем больше площадь, тем больше допустима нагрузка на изгиб.
• Способ закрепления балки в несущей конструкции. Во многом зависит от формы сечения. Балка двутавровая крепится наиболее прочно.

Для расчета максимальной нагрузки на изгиб используют формулы сопромата. Для упрощения процесса можно использовать онлайн-калькулятор, позволяющий получить достаточно точное значение на основании введенных данных.

Рекомендации при выборе строительных балок и возведении конструкций

• Основным фактором при выборе балки для возведения несущей конструкции является расчет веса максимальной нагрузки при воздействии поперечных вертикальных сил. Однако, в районах с нестабильными климатическими условиями и высокой степенью сейсмологической опасности необходимо произвести расчет действия поперечных горизонтальных сил.
• Профили двутавра могут иметь в маркировке следующие буквы: Б, Ш, К. Расшифровка: Б – стандартная, Ш – широкополочная и К – колонная двутавровая балка соответственно.

Выбрать оптимальные профили балки при строительстве – обеспечить долговечность и надежность конструкции!

деревянные двутавровые и железобетонные виды.Технические требования к металлическим и бетонным балкам, их монтаж

Строительство домов обычно ассоциируется со стенами, потолком и крышей, с фундаментом. Но все эти и прочие составные части не смогут нормально функционировать без балок перекрытия, поэтому им следует уделить повышенное внимание даже в частном строительстве.

Что это?

Знание устройства балки перекрытия и ее целевого назначения очень важно. Без учета подобных моментов совершенно невозможно построить дом выше одного этажа. Необходимость балок перекрытий нельзя ставить под сомнение. Общеизвестно, что на потолки вешают люстры и крепят декоративные конструкции, а по полу верхних этажей ходят люди, не говоря уже о нагрузке, создаваемой мебелью и бытовой техникой, а также другим имуществом.

Это все не может быть удержано строительными конструкциями, если не будет балок перекрытия. Они играют роль своеобразного особо прочного скелета, связывающего разные по высоте ярусы. Вплоть до конца XIX века единственным вариантом организации такого скелета были деревянные и металлические конструкции.

Сейчас для этой цели широко используется железобетон. Выкладка балок при строительстве должна производиться со скрупулезной тщательностью даже в том случае, если сооружают частный дом или дачу. Ничтожные с виду перекосы могут привести к обрушению всех конструкций. Разумеется, необходимы и точные расчеты. Давно уже никто не полагается всерьез на глазомер и интуицию строителей.

Достоинства и недостатки

Однако технологии не стоят на месте. Рано или поздно возникает вопрос, нельзя ли обойтись без балок, упростить строительство. В результате технического поиска были созданы так называемые безбалочные перекрытия. Самый частый вариант подобной конструкции – выложенные последовательно однотипные плиты и панели либо плита монолитного исполнения. Они отличаются:

• высокой крепостью;
• стойкостью к огню;
• изначальной заводской готовностью;
• повышенной технологичностью.

Но не стоит полагать, что по этим показателям балки сильно уступают безбалочным конструкциям – при грамотной работе разница невелика. Более того, безбалочные плиты весьма трудно и дорого перевозить, загружать и разгружать. Потребитель оказывается привязанным к их стандартным габаритам при подборе величины пролета. Но есть и плюс: монолитная бетонная поверхность, залитая непосредственно на объекте, обычно отличается лучшим качеством.

Виды

Для частного строительства особого смысла нет отказываться от балок перекрытия. Другое дело, какими конкретно они будут. Широкое распространение получили железобетонные конструкции. Они позволяют эффективно распределить нагрузки, создаваемые полом верхнего этажа на несущие элементы. Железобетон весьма крепок и устойчив. Но эти достоинства сильно омрачаются большой массой и сложностью монтажных работ. В большинстве случаев не получится обойтись без специальной техники, а она существенно удорожает возведение любой постройки.

По этой причине балки из железобетона применяют в основном там, где нагрузки заведомо окажутся очень высокими:

• в транспортных объектах;

• в многоквартирных домах;

• в крупной промышленности;

• в офисных зданиях;

• в спортивных сооружениях.

У железобетонных балок может различаться сечение (общая величина и форма). В зависимости от метода изготовления выделяются следующие изделия:

• сборный железобетон, изготавливаемый на заводе;
• балки, подготавливаемые на самой строительной площадке;
• сборно-монолитные изделия (объединяют два прежних формата).

Деревянные двутавровые балки считаются легкой и весьма прочной конструкцией. Такое изделие считается инновационным, но только в нашей стране, ведь за границей подобные конструкции вполне привычны. Важнейшим достоинством деревянного двутавра является простота изготовления – сделать его можно даже дома без применения сложных инструментов. Внешний вид не совсем привычен для строителей, так как перегородки очень тонкие.

Однако инженеры смогли, используя законы физики, повысить прочность изделий до максимума. Сверху балка работает на изгиб, а снизу принимает растяжение. Специалисты особое внимание уделяют строгости геометрии двутавровых элементов. Благодаря этому последующий монтаж напольного покрытия или потолочных конструкций многократно упрощается. Дополнительно сокращаются общие расходы на строительство.

Довольно широкое распространение получили металлические балки перекрытий. Причина проста: металл доступен и отличается большой крепостью. В основном для изготовления конструкции используется качественная сталь. Важно знать, что в очень массивных домах, где нагрузка довольно велика, из стали формируют двутавр. Он позволяет максимально однородно распределить нагрузку.

Внимание следует уделить так называемым номерам балок, которые обозначают размер. Например, номер 10 можно использовать только как направляющий, а вот 16 – это уже полноценная опора. Наряду со сталью широкое распространение получил и алюминий. Он весьма устойчив к вредным химическим воздействиям, однако хуже, чем сталь, переносит механические воздействия.

По этой причине индустриальные постройки в основном подразумевают использование стальных балок. Частное же домостроение чаще всего ведется с помощью алюминиевых конструкций. Дело не только в легкости материала, но и в отсутствии необходимости делать специальную антикоррозийную обработку. Если ни металлические, ни бетонные балки не устраивают владельца по какой-либо причине, то стоит присмотреться к клееным конструкциям. Это проверенная временем разновидность балочных элементов.

В основном цельносклеенный блок выполняется из ели, кедра, сосны или лиственницы. Последний вариант является самым прочным и наиболее устойчивым к внешним воздействиям. Однако он весит намного больше, чем его аналоги. Склеивание древесины оказывается куда привлекательнее использования монолитного массива. Прежде чем начать склеивать, любой дефектный участок удаляется, поэтому конструкция оказывается прочнее и стабильнее.

К тому же клееные балки соответствуют требованиям высокотехнологичного строительства, так как изделия обрабатываются на высокоточных механизмах. Исключается деформация и растрескивание в процессе транспортировки и хранения. Мало того, качественный клееный блок сохранит свои габариты в течение штатного периода использования. Огнестойкость клееной древесины заметно больше, чем у массивных элементов.

Декоративные свойства у нее довольно велики. Внимания заслуживает, впрочем, и применение сборно-монолитного перекрытия. В большинстве случаев у них есть частые ребра. Обычно для изготовления перекрытий применяют легкие балки из железобетона.

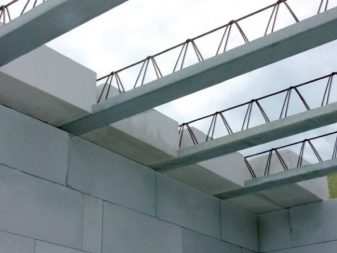

Их образует каркас из стальной арматуры. Это пространственное изделие опирается на железобетонную прямоугольную балку. Также используются блоки, содержащие пустоту, куда заливается монолитный бетон. Пустотный блок выполняется из следующих вариантов:

• специальной керамики;
• газосиликата;
• полистиролбетона;
• чистого бетона.

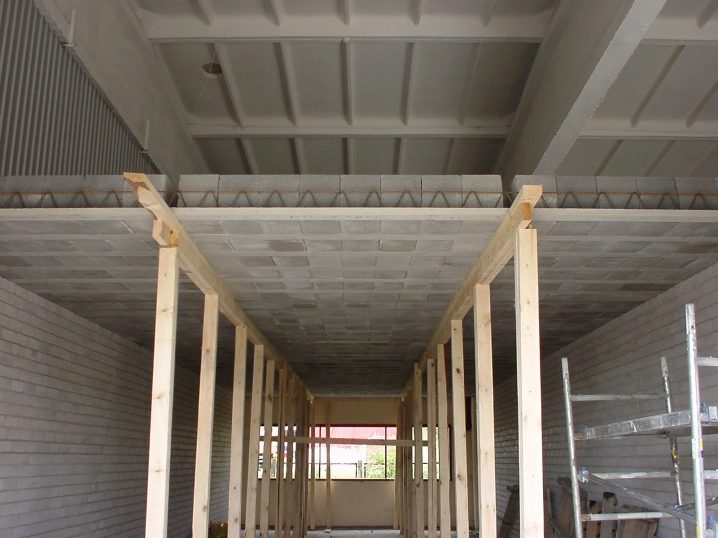

Преимуществом сборно-монолитных решений является отличная звукоизоляция и теплозащита. Проложенные внутри каналы позволяют без особых трудностей расположить любые коммуникации. Еще одним достоинством описываемого решения является то, что оно может использоваться в самостоятельном строительстве. Часторебристые сборно-монолитные перекрытия:

• легче пустотных плит;
• позволяют отказаться от использования стяжки под пол;
• позволяют не использовать кран;
• помогут накрыть сложные помещения с эркерами, выступами;
• применимы в наиболее труднодоступных участках;
• оказываются дешевле пустотного и монолитного железобетона;
• переносят нагрузку до 1 тыс. кг на 1 кв. м.;
• позволяют создавать мощные несущие перемычки.

Тавровые балки из стальных горячекатаных сплавов в плане напоминают букву «Т». Важно знать, что недостатком этих конструкций является малая прочность. Их применяют преимущественно в легких сооружениях, например, таких как лестница, подвал, теплица, гаражи. Даже в обычном жилом доме тавровая балка не пригодна для формирования несущих перекрытий. По этой причине на практике гораздо лучше применять OSB.

Такое сокращение обозначает деревянный двутавр. Ориентированная стружечная плита отлично подойдет и для каркасных, и для блочных, и для деревянных домов. Также она используется и в кирпичных постройках. Важно знать, что OSB окажется оптимальным выбором, если длина стропил превышает 5 м. Поставленная на нее крыша будет стабильно использоваться много лет, а общая стоимость конструкции приятно порадует владельца.

Наибольшая длина пролета достигает 12 м. Современные технологические решения позволяют гарантировать соблюдение проектной геометрии. Работа с балками OSB возможна в любой сезон. Внутри можно проложить различные инженерные коммуникации. Судя по оценкам специалистов, монтировать подобные изделия в 5 или даже 10 раз менее трудоемко, чем железобетонный монолит.

Для межэтажных пролетов более 6 м применяются только двутавровые балки из бруса категории LVL, при этом стыковка брусков с помощью клея не производится. Отпадает потребность проводить «мокрые» работы. Лучшее сырье – хвойные породы. Что касается балок из газобетона, то они считаются весьма экономичным и относительно удобным в работе решением.

Газобетон надежен и прочен, отлично переносит колебания температуры. Гарантируется перенос всех принимаемых нагрузок на фундамент и несущие стены. Судя по отзывам, газобетонные элементы помогают предотвратить сильные шумы, повышают они и качество теплоизоляции. А вот деревянные межэтажные перекрытия в газобетонном доме использовать вряд ли разумно по нескольким причинам:

• наибольшая длина пролета между несущими стенами – максимум 6 м;
• придется использовать антисептики и антипирены;
• лимитировано расстояние, разделяющее смежные балки.

В числе инновационных конструкций заслуживают внимания композитные балки перекрытия. Они создаются на основе стеклопластика, из которого в последнее время производится множество разнородных продуктов. Область применения стеклопластиковых балок примерно та же, что и у металлических аналогов, при этом общая масса в 4 или 5 раз ниже.

Такие изделия делают многие российские компании. Пригодны они и для чердачного помещения.

Сдвоенные с проставками балки используются в двухэтажных жилых домах из керамзитобетонных блоков. Обычно для этого применяются спаренные доски величиной 1,5х0,5 м. Чтобы исключить скрипы, доски пробиваются гвоздями либо затягиваются саморезами. Шаг балок при этом должен быть 0,6 м при условии применения обычных утеплителей. Металлодеревянные балки считаются универсальным решением.

Гармонично объединяется крепость металла и относительная легкость дерева. Подобная конструкция обеспечивает быстрое и не слишком затратное строительство. Экономятся ресурсы, а вместе с тем и деньги. Исключается появление отходов. Контурные балки можно применять в самых разных случаях, но это решение уже потребует особо тщательных расчетов.

Технические требования

Для балки очень важен такой показатель, как максимальная длина без опор. Простейший способ определить его – воспользоваться онлайн-калькулятором. Во внимание принимаются:

• размеры пролетов;
• способы закрепления конструкций;
• величина нагрузки согласно проекту.

Важно знать, что для определения шага и сечения балок используются специальные таблицы. При подборе несущих участков учитывается их толщина: в деревянном доме она составляет от 0,1 до 0,2 м. Определяя длину балок, кроме расстояния, разделяющего стены, добавляются 0,2-0,25 м на двустороннее опирание. Простая деревянная балка в длину может составлять до 6 м. При изготовлении из клееного дерева этот показатель вырастает до 9 м.

Подбор перекрытий для каркасного дома куда сложнее, чем для деревянного жилища. Дело в том, что ошибки могут оказаться намного серьезнее. Строители, не имеющие опыта или работающие непрофессионально, могут совершить немало промахов. Необходимую информацию можно почерпнуть из СП 31-105-2002. Независимо от массы давящей нагрузки, категорически нельзя использовать сырую древесину, так как иначе можно столкнуться с трещинами. Дерево придется обязательно обеззараживать и обрабатывать смесями, препятствующими возгоранию.

Балки должны крепиться на верхние обвязки несущих стен или на прогоны. Нельзя уменьшать сечение элементов, запиливая вырез, чтобы стыковать изделия с обрезкой. Стальные опоры балок должны по высоте совпадать с самими балками. И металлические, и бетонные балки:

• не должны иметь ржавых и жирных пятен;
• соответствуют требованиям ГОСТ по отклонениям от плоскостности, прямолинейности;
• соответствуют эталонам отделки;
• содержат материал с определенной прочностью на сжатие.

Расчет

Ниже представлен простой пример расчета деревянных балок. Плотность хвойной древесины для обычных помещений должна составлять 500 кг. Во влажной комнате и в открытых уличных постройках этот показатель равен 600 кг. Устойчивость к продольной нагрузке составляет 10 тыс. мегапаскалей, а к поперечной – примерно в 50 раз меньше.

Расчетная нагрузка определяется путем умножения нормативного показателя на коэффициенты надежности.

Проверка прочности балки производится по максимальному изгибающему моменту. Для этого нужно разделить напряжение на рассчитанный момент сопротивления. Должно получиться не менее 13 МПа. Для отбора сечения ориентируются на необходимый момент сопротивления. Важно знать, что, например, в случае деревянного дома, не говоря уже о более сложных конструкциях, лучше поручить все вычисления профессионалам.

Монтаж

Плиты кладут обычно на металлические балки поверх цементного слоя. Металлические или бетонные балки длиной 5-7,5 м требуют армирования стальной проволокой 0,02 м диаметром. Она кладется в середине пролета. Если сам пролет имеет длину 7,6-9 м, то армирование проводится через каждые 2,5-3 м. Чем шире пролет, тем выше должны быть стальные балки. Деревянные конструкции используются по 1 шт. на 1 кв. м.

Для металлических сооружений этот показатель составляет 1 шт. на 2 кв. м. Чтобы упростить фиксацию опалубки, применяются телескопические стойки. При использовании деревянной опалубки необходимо исключать отсутствие щелей. Монтаж плитного перекрытия на балки из металла гораздо проще, чем на бетонное или кирпичное основание.

Стоит отказаться от металлической балки, если конструкция должна опираться на невысокую кирпичную стену, так как это слишком дорого. Кроме того, можно спровоцировать растрескивание стены. В большинстве случаев перегородки опираются на несущие каркасы. Сборные железобетонные плиты преимущественно монтируются на металлический двутавр.

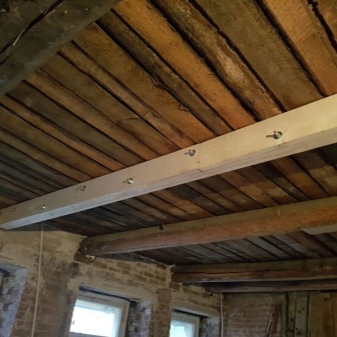

О том, как правильно установить деревянную балку перекрытия, смотрите в следующем видео.

виды, преимущества и сфера применения

Отечественное домостроение с давних времен ориентируется на применение крупных и тяжеловесных элементов каркаса, благодаря которым сооружаются прочные и надежные конструкции с высокой несущей способностью. Однако в условиях современного рынка с учетом стремления потребителей к сокращению финансовых ресурсов при строительстве ситуация изменилась в обратную сторону. Этот процесс, в частности, иллюстрирует распространение двутавровых деревянных балок для перекрытий, которые в Канаде и Северной Америке используются для сооружения модульно-каркасных домов.

Концепция

Замена капитальных твердотельных и выносливых конструкций дает множество преимуществ, в числе которых расширение возможностей строительства верхних частей сооружения. Именно эти функции обеспечивает двутавровая система, объединяющая в себе жесткость монолитных балок и функциональность облегченных строительных ферм. Классические цельные бревна нерационально использовать на верхнем этаже, поскольку они перегружают базовый несущий каркас. В свою очередь, двутавровые деревянные балки для перекрытий формируют достаточную конструкционную поддержку, но не снижают качество выполнения первостепенных задач. Аналогию при сравнении железобетонных или монолитных деревянных конструкций с элементами модульно-каркасных сооружений можно взять из примера арматурных стержней. Обычные толстые металлические прутья успешно заменяются тонкими легкими изделиями из стеклопластика, в которых при этом сохраняются те же прочностные характеристики.

Как элемент перекрытия

Для начала нужно разобраться с техническими особенностями перекрытия в частных домах. Это конструкция, представляющая собой горизонтально расположенный элемент плиточной формы, который выполняет ограждающую или удерживающую несущую функцию. В обычных одноэтажных домах или коттеджах перекрытие выступает своего рода перегородкой, по высотному уровню отделяющей первый этаж от чердачного помещения или мансарды. Поэтому стоит изначально рассматривать деревянные двутавровые балки в перекрытиях и стропильных системах как элемент с двусторонним функционалом. В зависимости от обустройства крыши, на двутавровые балки могут оказывать давление и опорные стойки от кровельного покрытия. Что касается конструкции самого перекрытия, то базовый ее скелет составят ребра жесткости, которые будут направляться по мауэрлату от одной стены до противоположной. То есть двутавровые балки сформируют силовой каркас уже для монтажа менее ответственных и по большей части декоративных элементов конструкции, например, обшивки из древесно-стружечных материалов.

Устройство

Сразу надо отметить, что принципы и технология изготовления строительной двутавровой балки формировались долгое время, и в середине 20 века сборка осуществлялась на основе тех же монолитных брусков и промежуточной разделяющей планки. Однако способ компоновки принципиально не изменился. Это та же система, которая складывается из центральной стенки и двух силовых перекладин. Сегодня же двутавровая деревянная ригель-балка для устройства перекрытий изготавливается из ориентированно-стружечной OSB-панели и LVL-брусков (клееный брус). С одной стороны, высокие технико-эксплуатационные качества двутавра обеспечиваются уникальным сочетанием физических свойств двух современных материалов, а с другой – самой компоновкой, в которой оптимизируется несущая способность с сохранением оптимальных размерных и весовых показателей, что также исключает перегрузки относительно каркаса здания.

Эксплуатационные особенности перекрытия

Практика перехода от цельных мерных балок и конструкций перекрытия к оптимизированной технологии двутавровой балки демонстрирует следующие конструкционные особенности сооружения:

• Практически отсутствуют ограничения по креплению уже упомянутой обшивки к ребрам двутавра. Посредством механического жесткого крепежа или путем приклеивания к несущему скелету можно фиксировать ДСП, МДФ, фанеру и даже ламинированные панели при необходимости.
• Балки на высоте даже без дополнительной поддержки за счет сложной и неоднородной структуры обеспечивают необходимую жесткость перекрытия, достаточную для исключения вероятности прогиба.
• Применением напольных черновых покрытий толщиной не менее 2 см можно существенно повысить жесткость двутавровых деревянных балок. Для межэтажных перекрытий или при отделении мансарды это особенно важно, так как на верхний уровень будут оказываться более высокие нагрузки.
• Многое по-прежнему будет определяться способом монтажа и, в частности, типом крепежных материалов. Но в этой части стоит подчеркнуть, что производители расширяют ассортимент модифицированных балок с замковыми соединениями и пазовыми крепежами, которые в принципе позволяют обходиться без строительного клея, скоб, перемычек и метизов при выполнении монтажа.
• Применение вспомогательных распорок и блокировок при наложении потолков без силовой обвязки позволяет минимизировать вибрации пола, снижая также и риски возникновения скрипов.

Разновидности

Деревянные балки такого типа в основном разделяют по признаку типоразмера. Но существуют как определенные унифицированные форматы выпуска, так и изделия, которые рассчитываются индивидуально под конкретные условия применения. В обоих случаях отмечаются размерные диапазоны, в которых условно выделяются следующие виды двутавровых деревянных балок для перекрытий:

• Модели для коротких пролетов. Высота балки составляет 240-300 мм, а максимальная ширина достигает 38-40 мм. Подходят в качестве модульного элемента в перекрытиях для небольших загородных строений.
• Универсальные балки для коммерческих и жилых домов. В данном случае высота может достигать 400 мм, а толщина – 64 мм. Расширение монтажной зоны за счет увеличения размера брусков дает больше возможностей для укладки черновых покрытий.
• Массивные балки для каркасов, испытывающих высокую нагрузку. Высота достигает 450 мм, а толщина – 90 мм. Такие элементы преимущественно используются в промышленных и коммерческих объектах, где в принципе допускается использование древесины в несущих конструкциях. Что касается частного сектора, то в таких проектах подобные балки могут задействоваться как стержни стропильной системы крыши или мауэрлаты.

Определение нагрузки на балки перекрытия

Главная задача проектировщика на этапе разработки схемы перекрытия заключается в оценке потенциальной нагрузки на несущие элементы. От нее следует отталкиваться при подборе двутавровых деревянных балок для перекрытий по размерам. Также важно определить шаг в расстановке ребер жесткости. Например, постоянная статическая нагрузка, которая предполагается на чердаке, составляет 50 кг. Для запаса на динамическую нагрузку базовая величина умножается на коэффициент от 1,3 до 1,5 в зависимости от типа нагрузок. Так, на выходе может получиться 75 кг. Этот показатель учитывает собственную нагрузку перекрытия, но в зависимости от объектов, которые будут размещаться на чердаке, эта величина может повышаться в несколько раз. К ней стоит добавить и вес от вспомогательных усиливающих и теплоизоляционных материалов.

Расчет двутавровых деревянных балок для перекрытия

В первую очередь надо подчеркнуть, что каждая балка получает на выпуске своего рода паспорт, в котором указываются все основные физико-технические характеристики с допустимой весовой нагрузкой. Даже при условии соответствия этих параметров у разных элементов нагрузочная мощность может быть разной, так как на нее влияют и другие факторы – от породы древесины до технологии изготовления. Стандартный расчет двутавровых деревянных балок для перекрытия производится по высоте и ширине – показатели, которые варьируются от 100 до 450 мм и от 30 до 90 мм соответственно. При этом высота подбирается на основе предполагаемого слоя утеплителя и планируемой прокладки коммуникационных каналов. Даже минимальной величины в 100-200 мм достаточно, чтобы группа ребер жесткости выдерживала нагрузку в 200-250 кг. При необходимости недостаток мощности балки можно компенсировать частотой ее расположения – отступы варьируются от 0,5 до 1,5 м.

Самостоятельное изготовление

В изготовлении балки двутавра нет ничего сложного. Материалы типа OSB-плиты и клееного бруса сегодня доступны на рынке в разных форматах. Что требуется от исполнителя в ходе монтажа? Только умелое обращение с инструментом и выверенный расчет геометрии элементов. Плита подходящей ширины устанавливается с двух сторон в подготовленные пазы двух брусков по всей длине. Собственно, основная задача сводится к формированию этих пазов. Это можно сделать электролобзиком и стамеской подходящего формата. Что касается крепления, то двутавровые деревянные балки для перекрытий удерживаются и прессуются собственным весом при эксплуатации, поэтому специального физического крепежа не потребуется. Достаточно клея для фиксации OSB-плиты в пазах на время производства монтажных мероприятий.

Технология установки

Могут быть разные конфигурации монтажа, которые различаются по материалу основы, способу примыкания и требованиям к нагрузке. Так, в качестве основы могут выступать кирпичные стены, деревянные элементы, бетонные плиты и металлические конструкции. В каждом случае монтаж деревянных двутавровых балок для перекрытия производится с помощью соответствующей крепежной фурнитуры:

• Оцинкованный уголок поможет выполнить обвязку с элементами стропильной системы.
• Примыкание бруса к кирпичу или бетону оформляется металлическим хомутом.
• Продолговатые линии смычки независимо от материала основания (в том числе с переходными участками от кирпича к древесине) выполняются с помощью монтажных металлических лент.
• Ответственные узлы-соединения перекрытия со стенами обеспечиваются стяжными хомутами.

Преимущества технологии

Согласно отзывам специалистов, к достоинствам двутавра можно отнести следующие эксплуатационные факторы:

• Почти идеальная геометрия, что облегчает последующие работы по устройству чернового покрытия.
• Высокая прочность. Жесткость балок из клееного бруса практически исключает изгибающие моменты и деформацию конструкции.
• Широкие возможности совмещения с другими материалами. Подобрав оптимальные размеры двутавровой деревянной балки для перекрытия, можно органично вписать в их нишу теплоизолятор – даже мелкий формат с высотой 250 мм и шириной бруска в 30 мм позволит интегрировать небольшие панели пенополистирола или плиты минваты.
• Высокая звукоизоляция. Опять же, уникальная комбинация составных частей балки позволяет минимизировать вибрации и шумовые воздействия за счет демпфирующего эффекта.

Функциональные возможности

По отзывам, одним из ключевых преимуществ двутавра является то, что он формирует свободное пространство за счет пазов между ребрами жесткости. В них при помощи замыкающих приспособлений удобно прокладывать инженерные сети – трубопроводы, электрическую проводку и другие линии, для которых требуется скрытая проводка. В этом смысле преимущества двутавровых деревянных балок для перекрытий перед обычными монолитными конструкциями будут заключаться в двух моментах. Во-первых, это наличие ниш для удобной установки трассы. Во-вторых, отсутствие ограничений, связанных с контактным примыканием того же электрокабеля или трубы с горячим теплоносителем к поверхностям балки. И плита OSB, и клееный брус в двутавре подвергаются специальной обработке, которая делает возможным подобное сопряжение.

Заключение

Данная технология выгодна как универсальное конструкционное решение в модульно-блочном строительстве домов с разными характеристиками. Это подтверждают и отзывы о двутавровых деревянных балках для перекрытий, в которых отмечается и удобство монтажа, и технико-эксплуатационные достоинства материала. Что касается экономического фактора, то, как отмечают потребители, двутавр в некоторых модификациях действительно стоит дороже обычных балок. Но эту разницу компенсирует снижение затрат на транспортировку и погрузочно-разгрузочные мероприятия, а также высокая долговечность конструкции, не требующей специального техобслуживания.

Деревянная двутавровая балка для опалубки

Актуальность дерева как строительного материала не уменьшается даже с появлением современных вариантов. Деревянные конструкции используются практически на всех этапах возведения здания, включая создание опалубки. Для этого очень часто используется двутавровая балка. Это одна из самых востребованных профильных разновидностей, которая играет роль несущего элемента при бетонировании монолитных перекрытий.

Двутавровая деревянная балка

Двутавровая деревянная балка для опалубки — конструкция, изготовленная из клееного бруса LVL и хвойной древесины. Для повышения долговечности материала и обеспечения защиты от влаги, паразитов, гниения брус покрывается специальными пропитками синтетического состава. Этот момент очень важный, поскольку он позволяет производить работы по созданию опалубки независимо от погоды.

Деревянная двутавровая балка для опалубки: виды, основные параметры

Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из клееного бруса (может быть фанера). Соединяются между собой элементы двутавра посредством замка «шип-паз» и влагостойкого клея.

Сегодня на рынке представлены деревянные балки как отечественного, так и зарубежного производства. Если говорить о европейских производителях, то здесь выделяют два основных типа:

• UNI – полки производятся из хвойного бруса (ель), стойка – из фанеры.
• OPTI – полки представлены еловым брусом, стойка – LVL-брусом.

Конечно, более предпочтительным вариантом считается балка OPTI, поскольку ее стойка представлена несколькими склеенными между собой слоями хвойного шпона. Расположение волокон в соседних слоях -араллельное. Все это обеспечивает более высокие эксплуатационные характеристики готового изделия.

Среди продукции отечественного производства наиболее востребованной выступает двутавровая балка БДК-1, в которой полки могут выполняться из сосны, ели, лиственницы, а стойки – из березовой влагостойкой фанеры ФСФ.

Деревянная двутавровая балка БДК-1

Балки практически всех производителей наделены традиционным желтым цветом, влажность древесины может варьироваться в пределах 9-13%, плотность 450-680 килограмм на кубометр. При этом погонный вес отечественных балок (6 кг/пм) немного выше европейских (5-5,5 кг/пм).

Самым популярным вариантом двутавровой балки считается 200х80 мм. Также часто используются конструкции с шириной полки 40, 64 мм, толщиной стойки 24, 27 мм. При изготовлении стойки из клееного бруса ее толщина не превышает 10 мм.

Преимущества двутавровых балок из дерева

Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:

• высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
• экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
• возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
• возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
• сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
• экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
• устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
• легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
• долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.

Где еще используется деревянная двутавровая балка

Еще одним неоспоримым преимуществом деревянных балок с двутавровым сечением выступает универсальность. Помимо создания опалубки они могут использоваться при обустройстве:

• стен. Высокие прочностные характеристики конструкции позволяет ей успешно участвовать в процессе возведения стеновых перекрытий. Разнообразие и широкий размерный ряд балок позволяет подобрать оптимальный вариант для любой панели;
• полов. Применение деревянных двутавров обеспечивает минимальный прогиб по всей плоскости изделия, что в результате обеспечивает бесшумность пола (отсутствие скрипа, треска и пр.). Характеристики балок гарантируют лагам дополнительную жесткость;
• потолка. Здесь двутавровые балки выступают в роли элементов стропильной системы при обустройстве крыши. Минимальная деформация этого стройматериала гарантирует надежность и долговечность конструкции.

Использование деревянных двутавровых балок при строительстве крыши

Монтаж двутавровых балок

Сегодня самым удобным и эффективным вариантом выступает опалубка, которая устанавливается на телескопических опорах (стойках), частью которой является деревянная двутавровая балка.

Для ее создания специальные треноги со стойками монтируются рядами по всей площади создаваемого перекрытия. Между стойками выдерживается одинаковый интервал, величина которого продиктована толщиной слоя бетонного перекрытия. Здесь обратная пропорциональность: чем больше по толщине плита, тем меньше интервал. Максимальный интервал — 1,5 метра.

Схема расстановки телескопических стоек и раскладки деревянных балок опалубки перекрытий

После установки телескопических стоек на их верхние торцы одеваются опорные держатели либо унивилки. Именно на последние уже ставится двутавровые балки для опалубки. Поперечные балки, которые по длине могут быть короче продольных, закрепляются поверх них перпендикулярно. Интервал между поперечными балками должен быть одинаковым (50-60 см). Шаг определяется в зависимости от расчётной нагрузки, созданной заливаемой бетонной смесью, и размеров опалубочных щитов.

Боковые (расположенные вертикально) щиты опалубки закрепляются специальными замковыми приспособлениями. Щели тщательно закрываются плёнкой, что исключает утечку цементного молока из раствора при бетонировании. Перед бетонированием осуществляется выверка горизонтальности опалубки, для чего применяется строительный уровень. При необходимости регулировка ведется посредством корректировки высоты стоек.

19.10.2016

Виды деревянных балок перекрытия — расчет балки на прочность

Перекрытие – очень важный конструктивный элемент любого здания, будь то частный дом или здание большого предприятия. Больше всего вопросов вызывает технология перекрытия. О том, как выполняется монтаж балок перекрытия, какие нюансы стоит при этом учитывать, мы и поговорим в данном материале.

Общая характеристика балок из дерева

При строительстве именно деревянные балки перекрытий считаются самым экономичным вариантом. Их монтаж не вызывает особых трудностей. Материал характеризуется низкой теплопроводностью, особенно по сравнению с железобетонными, стальными балками.

Конечно, есть у дерева и свои недостатки. Например, невысокая механическая прочность. Если металл поражает коррозия, то дерево – различные грибки и микроорганизмы. Вот почему перед установкой необходимо тщательно обрабатывать их различными антипиренами и антисептиками.

Основные требования к перекрытиям

Что такое перекрытие? Так называется горизонтальная конструкция, которая разделяет пространство сооружения по высоте. Именно благодаря ему можно ставить в помещениях сколько угодно мебели, размещать оборудование. Кроме того, соединение балок прочно связывает несущие стены, делает сооружение более устойчивым. Деревянные балки перекрытий бывают цокольные, подвальные, чердачные и междуэтажные.

Балка перекрытия из дерева должна соответствовать следующим требованиям:

1. Прочность. Поскольку речь идет о достаточно серьезных нагрузках, материал должен выдержать их. Учитывайте постоянное давление и переменное.
2. Жесткость. Насколько используемый материал способен сопротивляться изгибу?
3. Тепловая и звукоизоляция.
4. Пожарная безопасность.

Разновидности перекрытий: какие бывают?

В зависимости от назначения, можно выделить такие разновидности перекрытий:

1. Цокольное. Поскольку оно является основой для пола, к балкам предъявляются повышенные требования. Стоит ли говорить, насколько прочными они должны быть?

Небольшой совет. Если планируете строить гараж или подвал под 1-м этажом, перекрытие лучше делать по балкам, сделанным из металла. Дерево подвержено гниению, выдержать солидную нагрузку сможет далеко не всегда.

2. Чердачное.
3. Междуэтажное.

Деревянные балки перекрытий бывают:

• Цельные. Производятся из твердых пород – как хвойных, так и лиственных.
• Клееные. Благодаря данной технологии, возможно изготовление планок приличной длины – вплоть до двадцати метров. Обладают повышенной прочностью, способны выдержать очень большие нагрузки. Еще одна особенность – идеально гладкая поверхность. Благодаря ей, снизу дерево оставляют открытым – оно становится настоящей изюминкой помещения.

Тонкости расчетов

Итак, вы поставили цель определить, сколько балок понадобится для перекрытия. Чтобы сделать это, необходимо:

1. Выполнить замеры пролета, который планируете перекрывать.
2. Выяснить, какой способ крепежа на стене будет наиболее оптимальным.
3. Рассчитать нагрузку.
4. Подобрать нужный шаг и сечение, используя таблицы или специальный калькулятор.

Балки перекрытия: определение длины

Расчет длины выполняется в соответствии с размерами пролета, который будут перекрываться, а также глубиной заделывания в стены. Чтобы измерить длину пролета, воспользуйтесь рулеткой. Что касается глубины заделывания, во многом она зависит от материала.

Когда дом построен из кирпичей или блоков, балки перекрытия заделывают в «гнезда» глубиной 10 см и более (доска), 15 см и более (брус). Если сооружение деревянное, материал монтируется в отдельные зарубки глубиной минимум 7 см. Используете металлические крепления? В таком случае, длина балок и пролета будет одинаковой. Также допускается вариант, когда в процессе монтажа стропильных ног они выпускаются наружу, примерно на 30-40 сантиметров за пределы стен. Так формируется свес.

Оптимальным будет вариант, когда балки перекрытий деревянные используются для перекрытия пролетов в 250 – 400 сантиметров. Когда пролет достаточно длинный (более 4 метров), на помощь приходят современные конструкции из клееного бруса.

Как определить нагрузку?

Для начала давайте выясним, что представляет собой такая нагрузка. Она состоит из:

• Нагрузки элементов перекрытия.
• Эксплуатационного давления бытовых устройств, людей и пр. Расчет нагрузки достаточно громоздкий, обычно выполняется опытными специалистами. Однако вы всегда сможете сделать его самостоятельно. Предлагаем упрощенный вариант, с которым мы познакомим вас ниже.

А начнем мы с расчета перекрытия для чердака, на котором не планируется укладка крупногабаритных вещей, утеплитель будет легким (например, минеральная вата). Согласно предписанию СНиП 2.01.07-85, нагрузка составит:

• 70 х 1,3 = 90 кг/м2. В данной схеме 70 – норма нагрузки в килограммах на один квадратный метр, а 1,3 – запас. Общая расчетная нагрузка рассчитывается следующим образом: Робщ.=Рсобств.+Рэкспл. = 50+90=130 кг\м2. Округлим полученное значение в лучшую сторону и получим 150 кг/м2.
• Планируя другой, более громоздкий утеплитель, и хранение различных вещей на чердаке, нормативное значение нагрузки желательно увеличить до 150 килограмм на м2. Что касается общей нагрузки, она составит: 50+150х1,3 = 245 кг/м2.
• Есть еще и третий вариант, когда чердак используют для обустройства мансарды. Расчетная нагрузка при этом возрастает до 300 кг/м2.

Запомните одно простое правило: жесткость и прочность всего перекрытия зависит скорее от высоты балок, нежели от ширины. Поскольку на конструкцию действуют два вида нагрузки (сосредоточенная и распределенная), проектировать перекрытия нужно с небольшим запасом прочности. Это гарантирует, что эксплуатация перекрытия будет не только долговечной, но и безопасной.

Деревянные балки перекрытий: как узнать шаг, сечение?

Когда знаешь нужную длину каждой балки перекрытия из дерева, расчетную нагрузку, несложно узнать сечение, шаг укладки. По мнению большинства инженеров и специалистов в области строительства, универсальным вариантом будет прямоугольное сечение с соотношением ширины/высоты 1:1,4 (S и H соответственно).

Ширина балок может варьироваться от 4 до 20 сантиметров, высота – от 10 до 30 см. Когда с этой целью используются бревна, их диаметр варьируется от 11 сантиметров до 30.

Теперь давайте поговорим о шаге балок. В зависимости от вида, он варьируется в пределах 30-120 сантиметров. Если здание каркасное, необходимо, чтобы шаг укладки был таким же, как шаг стоек. Это позволит добиться максимальной жесткости.

Подведем итог вышесказанного. Вы только что узнали, как рассчитывать шаг и длину деревянных балок перекрытия, выполнять некоторые другие расчеты. Данный материал будет полезен всем, кто занимается строительством или хотел бы лично проконтролировать правильность расчетов, выполненных другими специалистами.
