Виды арматуры для фундамента – Арматура для фундамента — технические характеристики, какой диаметр лучше выбрать, виды стеклопластиковой, стекловолоконной, композитной, полимерной арматуры и заменителей, цена за метр и где купить в Москве и СПб

инструкция по выбору, характеристики, процедура армирования

В целях улучшения прочностных характеристик фундаментного основания, а также во избежание начала разрушительных процессов, используются различные методы, но армирование считается самым эффективным способом среди остальных. В результате данной операции большую часть нагрузки возьмёт на себя стальная арматура, которая значительно более пластичная и упругая, если сравнивать с бетоном. Таким образом, будут предотвращены процессы образования трещин. Использование арматуры во многом улучшит качество бетонного сооружения. В нашей сегодняшней статье будут рассмотрены виды арматуры для фундамента.

Выбираем арматуру для основания здания

Для того чтобы изготовить арматуру в заводских условиях используется специализированная арматурная сталь. Подобного рода продукция выпускается в соответствии с государственным стандартом в двух разновидностях, которые различаются в зависимости от типа поверхности – гладкой и рифлёной.

Планирование строительства

Планирование строительства

Арматурные прутья перфорированного типа изготавливаются таким образом, чтобы на их поверхности были бы размещены два продольных ребра. Кроме того, отличительной чертой подобного арматурного изделия является круглое сечение.

Благодаря вышеописанным конструкционным особенностям становится возможным обеспечение дополнительных прочностных качеств. К тому же, всё это придаёт лучшую жёсткость в процессе сцепления с бетоном. Подобная продукция изготавливается из различных марок стали, при этом наиболее популярными являются 35ГС и 25ГС. В зависимости от разновидности арматуры меняется и класс прочности той или иной единицы. Такой важный параметр, как толщина арматуры, также зависит от класса и разновидности данного изделия. Что касается диаметра арматуры, то он обычно находится в диапазоне от семи и до двадцати четырёх миллиметров. Значения длины такой продукции, в свою очередь, не превышают двенадцати метров.

В связи с тем, что арматурные изделия нашли своё широкое применение при возведении серьёзных построек и сооружений, от них требуется соответствие некоторым параметрам и качествам. Среди таких характеристик обязательными являются следующие:

Надёжная арматура

Надёжная арматура

  • Коррозионная стойкость;
  • Хорошая адгезия с бетонной смесью;
  • Обязательным является также то, чтобы арматура обладала пластическими характеристиками;
  • Прочностная усталость должна быть на высоком уровне.

При желании вы можете осуществить операцию армирования самостоятельно. Для того, чтобы это сделать грамотно и правильно, необходимо начать с определения подходящего класса и диаметра армирующих прутьев. Важно помнить, что с целью возведения фундаментного основания могут применяться только лишь специализированные пруты, обладающие поверхностью ребристого типа. Они позволяют обеспечить самое лучшее качество и уровень сцепления бетонной составляющей и стальных прутов.

Что касается диаметра арматурных прутьев, его выбор весьма важен. Объясняется это тем, что от данного параметра зависят прочностные показатели целой конструкции. Но как определить необходимую толщину? С этой целью производятся расчёты возможной нагрузки, а также от разновидности почвы. В процессе осуществления работ, связанных с армированием фундаментного основания обычно не применяют арматурные прутья, толщина которых меньше, чем десять миллиметров.

Стоит отметить, что применение арматуры при строительстве фундамента лёгкого здания на непучинистой почве допускает использование десятимиллиметрового арматурного прута. В тех случаях, когда предполагается строительство тяжёлых построек, которые, при этом, находятся на слабых типах почвы, следует использовать более толстую арматуру. Речь идёт о диаметре, находящимся в диапазоне от четырнадцати до семнадцати миллиметров. Такого рода критерии направлены, в первую очередь, на нижние, верхние и продольные составляющие армирующего каркаса.

Касаемо других прутьев поперечного типа, которые расположены горизонтально и вертикально, они не попадают под влияние повышенных нагрузок. Они играют, в основном, роль вспомогательных составляющих элементов, необходимых для создания арматурной сетки. Из этого следует то, что актуально использование армирующих прутьев, обладающих гладкой поверхностью и, в то же время, меньшей толщиной.

В тех случаях, когда расположение армирующих составляющих выполнена грамотно и верно, то сама фундаментная арматура будет представлять собой высокопрочный каркас, состоящий из большого числа поперечных прутьев и продольных в количестве четырёх штук. Очень важным условием является придание особой прочности в угловых частях фундаментного основания. Это обуславливается тем, что именно данные места выдерживают наивысшую нагрузку. В связи с этим, наибольшее внимание уделяется целостности армирующих прутов, причём вне зависимости от того, какие классы и виды арматуры здесь использовались.

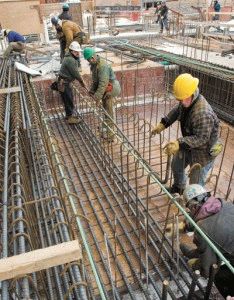

Переплетение арматурных прутьев

Переплетение арматурных прутьев

В ходе осуществления операции армирования, все пруты возводимой конструкции как можно прочнее соединяются друг с другом. Это действие выполняется с использованием одного из двух методов:

  1. Связка арматурных прутьев посредством специальной вязальной проволоки;
  2. Соединение посредством сварочной технологии.

Популярным сегодня является второй способ. Но, в то же время, многие специалисты уверены в том, что термическая обработка способствует ослаблению прочности полученного каркаса. В связи с этим, рекомендуется использовать вязальную проволоку для этих целей.

Армирование ЛФ основания

ЛФ – ленточный фундамент, армируется в то же время, когда и создаётся опалубочная конструкция. Стоит отметить, что параметры высоты ЛФ основания могут сильно превышать его ширину. А это влечёт за собой подверженность горизонтальным прогибам. Таким образом, доказывается то, что выбор толщины арматурных прутьев является довольно-таки важной задачей, к которой необходимо серьёзно отнестись. Отвечая на вопрос о том, какую арматуру выбрать для строительства фундамента, отметим, что минимальный диаметр прутьев для основания ленточного типа равняется десяти миллиметром. Изделия большего диаметра также используются, но значительно реже.

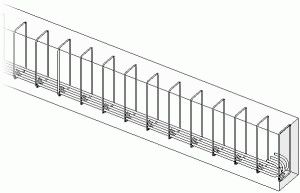

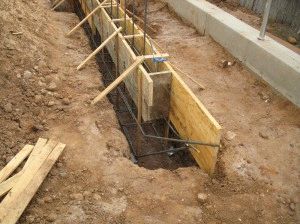

Армирование ленточного основания

Армирование ленточного основания

Процесс армирования ленточного основания осуществляется с использованием двух поясов. Их число может быть и больше, этот параметр определяется исходя из высоты фундамента. Так, например, с целью создания основания сорокасантиметровой ширины подразумевает под собой использование четырёх продольных армирующих прутьев. Таким образом, два из них относятся к нижнему поясу, а два других – к верхнему. Если строительство осуществляется на почве подвижного типа, а также на сыпучем грунте, то следует дополнить каркас четырьмя продольными прутами. В остальных случаях подобное усиление можно считать нецелесообразным. Объясняется это тем, что такой способ способствует только увеличению числа затрат, идущих на возведение сооружения.

Армирование основания монолитного типа

В процессе армирования фундаментного основания монолитного типа вы можете столкнуться с некоторыми проблемами, которые возникают вследствие того, что она бывает нескольких частей. Так, например, возможна такая конфигурация, при которой используется плитная и ленточная составляющие, но, при этом, конструкция должна являться единым целым. Здесь используются такие виды строительной арматуры, диаметр которых, составляет цифру более десяти – двенадцати миллиметров.

Процесс армирования рассматриваемой разновидности фундамента, осуществляется отдельными прутьями, располагаемыми взаимно перпендикулярно. Между стержнями необходимо соблюдать дистанцию в десять – двадцать сантиметров. В рамках подобного рода сооружения необходимо зафиксировать внутренние пересечения прутьев с использованием вязальной проволоки. Также в этих целях нередко применяется электродуговая сварка. Выполняется данная задача в шахматном порядке. В обязательном порядке следует соединить два крайних ряда арматурных прутьев.

Стоит также отметить и то, что выбирать тип и диаметр арматуры необходимо ещё в рамках этапа проектирования, который осуществляется ещё до начала строительных работ. Важно помнить и о том, что эта задача очень важна, необходимо осуществлять все действия в соответствии с требованиями, предъявляемые технологией.

Как выбрать арматуру для фундамента: виды, марки, расчет

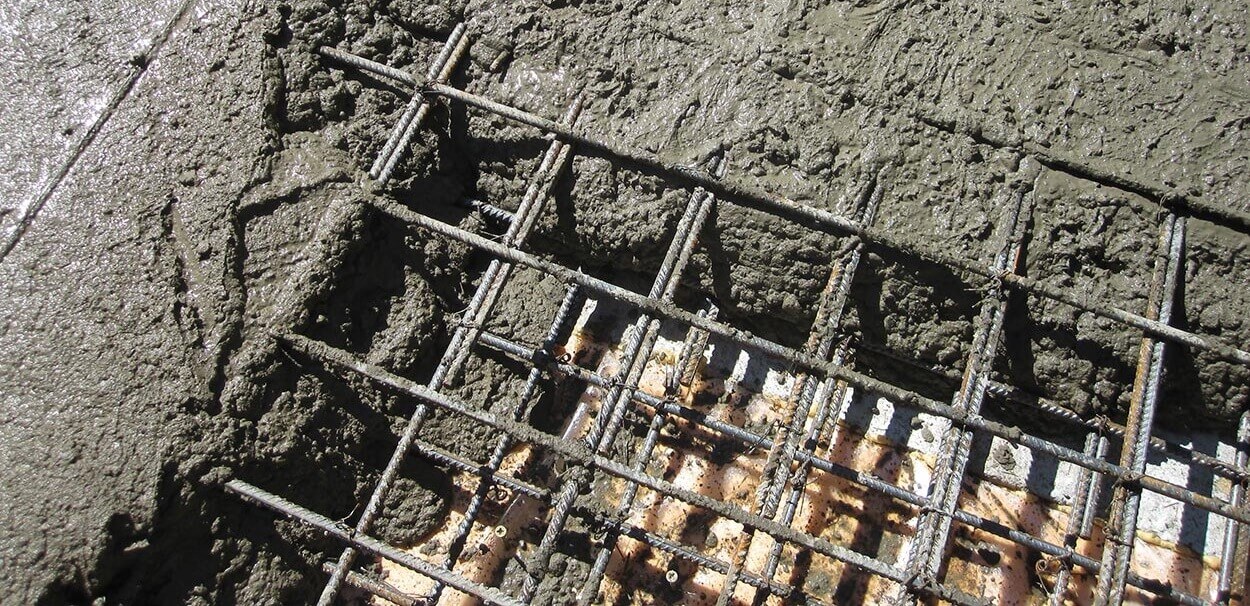

Арматура для фундамента

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

Разновидности арматуры

  1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
  2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:
  • Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
  • Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.
Гладкая и пластиковая арматура

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

  • Значительное снижение расходов на перевозку благодаря намотке в бухты;
  • Высокая стойкость к воздействию влаги и различных реагентов;
  • Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

Схема расчета арматуры для ленточного основания

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.



90 фото лучшего выбора для различных типов фундамента

Основные материалы, из которых состоит фундамент – бетон и арматура. Независимо от того, какой тип бетонного основания выбирается, предварительное армирование – это обязательный процесс, проводимый согласно требованиям норм и технологии работ.

Именно наличие внутреннего сцепления с арматурой обеспечивает бетону реальную прочность и долговечность. Без неё он довольно хрупок.

Типы арматурных стержней

При заложении незначительных объёмов в частном секторе и, особенно в больших масштабах, когда разговор заходит о строительстве высотных сооружений, проведение работ по армированию представляет важнейшую часть в возведении конструкции. Основная её суть заключается в усилении прочности бетона, о чём уже говорилось выше.


На текущий момент известны два основных типа арматурных стержней: металлические и стеклопластиковые. Последние именуются иначе как композитная арматура для фундамента.

В строительстве они стали применяться недавно. Главное их преимущество, исходя из данного фактора, стойкость к коррозии. Металлический тип таким свойством, к сожалению, похвастаться не может.

По практическому же доказательству прочности и долговечности композитные прутки пока проигрывают металлическому типу, хотя имеют все основания выйти на передовые позиции по истечении некоторого времени.

Рассматривая чуть подробнее металлические прутья из стали, основное внимание концентрируется на форме сечения. Оно всегда круглое. Чтобы улучшить свойства прочности, прутки изготавливаются с ребристой поверхностью, похожей на винт. Отсюда и название – винтовая поверхность.

Расчёт арматуры для фундамента строится на данных по совокупности общих действующих нагрузок. В зависимости от того как будут влиять на конструкцию вертикальные и боковые силы, и какое расчётное значение они будут иметь, решается вопрос о количестве арматурных стержней, разновидностях их сечений и распределении их шагов раскладки в теле бетона.

Пока большинство строительно-монтажных организаций отдают предпочтение металлу, как более проверенному материалу. С другой стороны стеклопластиковые изделия во многом выигрывают в части экономии расходуемого на изделия сырья.

Если параметры диаметров металлических прутков составляют от пяти до тридцати двух миллиметров, то стеклопластиковые выпускаются с диаметрами от четырёх до двадцати миллиметров. Бесспорно, такой диаметр арматуры на фундамент, при сохранении всех требований по соблюдению строительных правил, намного выгоден.

Различие составляют и марки стали. Прутки выпускают из углеродистой и низколегированной стали. Марка обязательно обозначается заводом-изготовителем. Соответственно ей проводится выбор того или иного вида стержней.

Какие стержни применяют при заливке различных типов основания

В частном секторе при возведении коттеджей или дачных домов используют прутки диаметром от восьми до шестнадцати миллиметров. Диаметр выбирается в зависимости от типа фундамента.

Ленточное основание, плитное, или свайное основание предполагают предварительно перед заливкой закрепление в опалубке стальных стержней, подобранных отдельно для каждой разновидности основания.


Уже известная ребристая винтовая арматура представляет один из двух видов стальных стержней. Металлическая арматура для фундамента может иметь гладкую поверхность.

Если ребристый вид используется на участках, где идёт сосредоточение растягивающих нагрузок, то для гладких прутков предусмотрена роль соединительных перемычек. Основные нагрузки на них не действуют.

Способы устройства каркаса

Технология армирования предусматривает предварительную сборку металлического каркаса. Его устройство происходит по-разному. Создаётся металлическое изделие, которое устанавливают в опалубку. По способу сборки различают следующие технологические приёмы:

Промышленные здания и сооружения строятся с возведением основания, в котором каркас выполняется из металлических прутков собранных в целое изделие с помощью точечной сварки.

Второй популярный способ представляет вязка арматуры под фундамент. Каркас представляет собой изделие, выполненное из стальных стержней, связанных специальной вязальной проволокой. Её диаметр обычно восемь миллиметров. Из неё делают и закручивают петли, через которые проходят стальные стержни.

Обвязка позволяет быстрее провести процесс устройства каркаса, но наделяет его малой свободой движения. Сварка же предполагает использование стержней промаркированных буквой «С».


В результате проведённого процесса сварки получают жёсткое соединение. Это считается недостатком, поскольку в местах расположения сварочных швов теряется первоначальная прочность металлических прутков.

Совет для начинающих арматурщиков

Металл – материал не дешёвый. Особенно в масштабах большой стройки. Правильно заказать арматуру может только специалист, который грамотно рассчитает её количество в зависимости от объёмов работ.

Не профессионалу труднее освоиться в этом деле. Поэтому стоит для начала немного изучить тему армирования. Просмотреть фото арматуры для фундамента. Узнать, что такое сортамент. Изучить технологию работ.

Фото арматуры для фундамента


Также рекомендуем посетить:

Как правильно выбрать арматуру для фундамента

Арматура – это довольно общее понятие, под этим названием в данной статье мы имеем в виду элементы, усиливающие бетонную конструкцию. Бетон - не самодостаточен. Это крепкий, но, в то же время, хрупкий материал, не обладающий никакой гибкостью. При появлении трещин бетон просто разваливается. Но совсем другое дело – железобетон!

Железобетон – это комбинированный материал, состоящий из бетона, который несет основную нагрузку, и стальных стержней, помогающих ему в этом. Эти стержни и называются “арматура”. Фактически, это стальной стержень цилиндрической (или близкой к цилиндру) формы. Сталь и бетон очень “подходят” друг другу: они сочетаются между собой, дополняя и тем самым усиливая свойства друг друга. Эти материалы имеют прекрасное сцепление друг с другом.

Армирование фундамента

Виды арматуры

Арматура различается по:

  1. Составу. Металл, используемый для арматуры, может быть как мягкий, так и более твердый (но хрупкий).

  2. Форме. Армирующие стержни могут быть как гладкими цилиндрическими, так и с шероховатостями, выступами разных форм. “Выступы” нужны для того, чтобы усилить сцепление бетона и стали.

  3. Диаметру. Диаметр арматуры для фундамента (и другие её параметры) выбираются в зависимости от задач и нагрузок армируемой конструкции.

  4. Свариваемости. Не всю арматуру можно сваривать при сборке арматурного каркаса. Это свойство зависит от того, какая сталь используется для арматуры. Чтобы применять сварку для сборки арматурного каркаса, сталь арматуры должна быть специально подготовленной при выплавке для этой операции. Если сварить арматуру, не предназначенную для такой операции, то произойдет ухудшение свойств арматуры.

Какую арматуру использовать для фундамента?

Сегодня мы хотим целенаправленно сосредоточиться на вопросе арматуры под фундамент. Фундамент – это самый широко используемый железобетонный элемент в конструкции дома. Вопрос армирования фундамента – один из самых актуальных. Правильно выполненный фундамент – это залог “здоровья” здания, гарантия прочности и долговечности всей конструкции дома.

Так, все же, какая должна быть арматура фундамента дома? Правильно на этот вопрос можно ответить после расчета всей конструкции дома. То есть, чтобы совершенно точно быть уверенным в своем выборе, нужно просчитать конструкцию фундамента и потом выполнить расчёт арматуры.

Мы уверены, что расчет должен выполнять квалифицированный специалист. Но если по какой-то причине вы решите выполнять расчёт сами, то знайте: если ваш дом стоит на не проблемных грунтах, и он не больше двух этажей (без цокольного этажа и без подвала), то под свою ответственность можно воспользоваться типовыми решениями и расчётами. То есть, выбрать параметры фундамента и количество арматуры из предложенных в специализированной литературе, справочниках.

Вот пример стандартных таблиц, из которых можно выбирать свои решения и показания (арматура для ленточного фундамента тоже выбирается по подобным таблицам).

Вариант армирования

Диаметр рабочей арматуры, мм

Количество арматурных стержней, шт

в одном поясе

в сечении фундамента

1

10

2

4

2

10

3

6

3

12

2

4

4

12

3

6

5

14

3

6

Если мы не говорим про свайные фундаменты, то большинство фундаментов усиливается металлической арматурой, уложенной вдоль и поперёк (пруты перекрещиваются, образуя единую сетку). Для того, чтобы прутья не сдвигались относительно друг друга во время заливки бетона, они свариваются или связываются между собой вязальной проволокой в каждой точке касания. В теле бетона арматура располагается примерно в пяти сантиметрах от поверхности. Необходимо делать два яруса армирования: верхний (предназначен для работы на изгиб фундамента вверх) и нижний (для защиты от изгиба вниз). В середине фундамента армировку производить не нужно.

Строительство фундамента – работа, требующая вдумчивого и тщательного подхода, ведь цена ошибки – аварийный дом. Необходимо со всей серьезностью отнестись к этому этапу строительства. Также хотим напомнить, что арматуру для фундамента можно выбрать на "Первой Металлобазе": близко, быстро, и с доставкой!

Виды армирования фундаментов, монтаж своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

Арматура для фундамента, виды арматуры, диаметр арматуры, где применяется. Арматура для фундамента - как правильно выбрать материал, сделать расчет арматуры, варианты вязки

Прочность и надежность фундамента любого сооружения зависит от того, насколько качественные материалы использовались при его строительстве и были ли в достаточной степени выдержанны технологии. Одним из важных слагаемых прочного монолитного фундамента является армирующая сетка. При выборе арматуры следует обратить внимание на материал ее изготовления, диаметр и соответствие ее вида предъявляемым требованиям.

Что представляет собой арматура

Арматура представляет собой одну из разновидностей металлопроката. При формировании монолитного фундамента именно из нее создают металлический каркас будущего основания дома, при этом металлические прутья располагают в толще бетона. Арматуру используют также для соединения фрагментов сборных монолитных фундаментов, скрепление производят при помощи сварки или пружинных фиксаторов изготовленных из стали. Способность арматуры противостоять нагрузкам, направленным на сжатие и растяжение позволяет повысить прочность всего монолитного полотна, предотвратить появление в нем трещин.

Технологические процессы производства армирующего проката могут быть разными и давать в результате:

  • стержневую горячекатаную арматуру, напоминающую прут, имеющую гладкую или ребристую поверхность;
  • периодическую, с ребристой поверхностью, позволяющую получать отличное сцепление с бетоном, придающую монолиту достаточную прочность, диаметр арматуры этого типа может быть разным, в продажу она поступает в мотках;
  • холоднотянутая арматура по внешнему виду напоминает предыдущую, но технологию изготовления имеет совершенно другую, производимую без нагрева.

Выпуск арматурного проката производится в соответствии с нормативами ГОСТа.

Выбирая армирующий материал для фундамента следует внимательно изучить его характеристики. В соответствии с типом фундамента выбирается армирующий материал определенного класса.

Арматура для фундамента, на какие характеристики следует обратить внимание при выборе


В первую очередь выбор следует совершать ориентируясь на тип фундамента — обычно отдают предпочтение длинным стальным прутьям, длиной 6 — 11,7 м. Диаметр арматуры при этом, в зависимости от сложности фундамента, может составлять от 8 до 14 мм. В отдельных случаях может потребоваться применение более толстого материала диаметром порядка 40 мм.

Стальной армирующий материал отличается:

  • прочностью, превышающей прочность композитного аналога с тем же удельным весом почти в 9 раз,
  • упругостью, способностью выдерживать значительные нагрузки на прогиб,
  • широкой распространенностью, возможностью быстрой и беспроблемной покупки,
  • возможностью изгибания,
  • устойчивостью к воздействию, оказываемому извне,
  • широким диапазоном диаметров — от 6 мм до 80-ти мм
  • относительно большой длиной — до 11,7 м.

Стеклопластиковая арматура и ее особенности

Изготавливается этот композитный армирующий материал на основе стеклоровинга — полимера, производимого из эпоксидных смол. ГОСТ 31938-2012, которым обозначается этот металлопластиковый материал узаконен с начала 2014 г. Хотя эта арматурная продукция может считаться новинкой она уже успела получить известность и даже завоевать некоторую популярность. В строительной промышленности нашел применение еще один вид арматуры — базальтопластиковый.

Хотя стеклопластиковая арматура пока-что не может на равных конкурировать с традиционно используемым в строительстве арматурным прокатом, но обратить внимание на ее положительные свойства следует самое пристальное:

  • она выгодно отличается низкой себестоимостью,
  • ее удельный вес довольно мал, она почти в 4 раза легче, чем аналогичной толщины стальной прут, это позволят получить значительную экономию на погрузочных работах и транспортировке,
  • выпуск ее производится в стержнях различной длины, востребованной в строительстве,
  • материал имеет высокий показатель упругости,
  • ее прочность при разрывающей нагрузке в 2,5 раза превышает прочность металла.


Как и все полимеры, стеклопластик является плохим проводником тепла, что исключает образование мостиков холода и предупреждает дополнительные потери тепловой энергии. Диапазон температур, в которых может эксплуатироваться полимерный материал достаточно широк, в пределах от -70 до +100 °C. В отличие от металлического аналога, она не создает эффект экрана и не препятствует прохождению электромагнитных волн. Воздействие щелочной и кислотной среды, а также морской соли, влаги, любой другой агрессивной среды, не оказывает на поверхность композитного материала разрушительного воздействия и не вызывают в нем процесс коррозии. Полимерная арматура имеет все признаки диэлектрика и не является проводником электрического тока. Диаметр полимерной арматуры колеблется в пределах 4-20 мм.

Недочетами этого материала являются:

  • невозможность придавать ему дугообразную форму,
  • невозможность выполнять соединение путем сварки.

Как осуществляется выбор арматуры для фундамента

Чтобы выполнить правильный расчет арматуры потребуется сначала определиться с типом фундамента, возведение которого будет оптимальным вариантом на данном типе грунта. При этом следует учесть несущую способность почвы и нагрузки, которые будет оказывать сооруженное на ее поверхности здание. Соответственно к полученным показателям производится выбор арматуры и определяется суммарное количество материалов.

С учетом выбранного типа фундамента определяется необходимая толщина прута арматуры, при произведении расчета также потребуется учесть площадь сечения прута и класс его маркировки. В том случае, если тяжелое здание планируется возводить на слабом грунте потребуется монтаж арматуры диаметр которой будет превышать 16 мм.

Если говорить о том, какая арматура для фундамента не подойдет — то можно сказать с уверенностью, что нерациональным будет использование прута с диаметром меньшим 10 мм — такой не способен выдерживать даже средних нагрузок.

При сооружении фундамента ленточного типа расчет будет несколько другим, причина тому — нестандартная конфигурация фундамента, его ширина будет меньшей, чем высота. Такая нестандартная ситуация позволяет использовать при сооружении ленточного фундамента позволяет монтаж арматурного проката небольшой толщины, порядка 10 — 14 мм. Осуществляют ленточное армирование снизу и сверху, укладывая прутья в продольном направлении.

Арматура металлическая — материал какого класса можно использовать при укладке фундамента

Чтобы сделать правильный выбор нужного в конкретном случае материала следует немного разобраться с наносимой на него маркировкой:

  1. Присутствие в ней буквы А указывает на термомеханически уплотненную арматуру горячего катания.
  2. Прокатный материал, обозначенный буквой В является холоднодеформированным.
  3. По буквам А и В также определяют прочность материала на растяжение.
  4. Присутствие в маркировочной надписи буквы С свидетельствует о том, что материал можно подвергать сварке.
  5. Отметка повышенной коррозийной стойкости металла обозначается буквой К.
  6. Буквой П обозначается материал с повышенным показателем сцепления с бетоном.
  7. Согласно с государственным стандартом показатель предела текучести материала должен равняться 500 МПа.

Строительные нормативы предписывают использовать при сооружении железобетонных конструкций три разновидности арматурного проката:

  • гладкий или рифленый, горячего катания, с диаметром сечения 6 — 40 мм,
  • рифленый, упрочненный термомеханическим путем, диаметром сечения 3-12 мм,
  • рифленый, холоднодеформированный, диаметром 3 — 12 мм.

Для создания каркаса фундамента принято использовать горячекатаную стержневую арматуру, рифленую или гладкую. При этом допускается использование прокатного материала нескольких классов, как правило, их аббревиатура содержит символы:

  1. А-I марка А240 (с гладкой поверхностью), оптимальный вариант ее использования — в качестве соединительного материала для рифленых армирующих фрагментов внутрифундаментных конструкций.
  2. А200С, АIII, А400 (рифленые), именно таким желательно отдавать предпочтение — соединение бетона с неровной поверхностью получается более качественным, обеспечивая при этом довольно высокие показатели сопротивления при нагрузках на растяжение и сжатие.
  3. Допустимо применение следующих типов арматурного проката: А500 (П и С), В500С, А-II (А300), В500.

Арматуру с какими типами профиля желательно использовать при сооружении фундамента

Типы профиля арматурного проката могут быть разными. Если раньше при сооружении фундаментов предпочтение однозначно отдавалось материалу с кольцевым профилем, то сегодня строители отдают предпочтение более сложным четырехсторонним серповидным или серповидным профилям, называемым европрофилем.

Из недостатков такой арматуры следует отметить уменьшение площади смятия ребер, влекущее за собой такие негативные явления, как снижение прочности скрепления арматуры и снижение показателя их жесткости. Преимущества европрофиля заключаются в повышении выносливости каждого стержня, что в свою очередь способствует снижению угрозы деформации каркаса под воздействием нагрузок.

Как вязать арматуру для фундамента

Как показывает практика, укладка арматуры на ровных прогонах потребует одинакового расхода стального и полимерного материала. Особенное внимание следует уделить углам — узлы связок арматуры ни в коем случае не должны с ними совпадать. Избежать ситуации можно применив стальные пруты — согнуть их под нужными углами можно без особых усилий. С полимерной арматурой проделать такую операцию не удастся. Если армирование выполняется полимерными прутьями, то потребуется дополнительно приобретать специальные уголки.

Вязать стальную арматуру можно несколькими способами.


Сварочным, используемым наиболее часто. Проблемы с этим способом возникают при потребности сварки прутьев толщиной порядка 20 мм. Сварочная дуга имеет слишком высокую температуру, под воздействием которой закаленные пруты теряют прочность.

Положительным моментом в использовании сварочной вязки является возможность некоторой экономии материала — делать длинные нахлесты в местах соединения не потребуется. Специалисты предупреждают: сварочное соединения нельзя выполнять при сооружении мелкозаглубленных фундаментов, расположенных на пучинистых грунтах, в случае проседания грунта возникнет угроза перекоса всего фундамента.


Проволокой, такой способ увеличивает расход материала, в местах стыков материал должен накладываться внахлест, он должен составлять от 0,5 до 1 м. Особые требования предъявляются к прочности проволоки, ее расход на одну вязку — порядка 20 см.


Вязка при помощи пистолета — осуществляется при помощи стальных скоб, нахлест при таком креплении должен составлять около полуметра.

Вязка полимерной арматуры может осуществляться при помощи пластиковых хомутов, нахлест материала при этом — до 50 см.

Как выполнить расчет арматуры

При расчете следует учесть следующие моменты: создание ленточной конструкции потребует установки двух ярусов сетки, верхней — для предупреждения возможности разрывов в период пучения грунта, нижняя защитит фундамент от повреждений при усадке. Количество проволоки требующейся для вязок определится по ходу расчета. Следует заметить, что для поперечных прутов можно использовать прокат класса А1, стоимость его более низкая, для продольных — его класс должен быть не ниже А3.

Также учитывается необходимость выполнять закругления по углам и удлинения каждой единицы прута, при этом длина нахлеста должна составлять 1 м.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
