Как выбрать картофелекопалку к мотоблоку – обзор основных моделей

В сезон сбора картофеля практически все владельцы мотоблоков пользуются картофелевыкапывающими устройствами. Это эффективный и быстрый способ собрать урожай.

Картофелекопатель (или картофелекопалка) – это техническое приспособления, которое автоматизирует труд по обработке картофельных полей для выкапывания урожая и очищения его от налипшей земли. Если на дачных участках и небольших огородах посадки вполне по силам справиться с работами вручную, то на обширных площадях без помощи копалки не обойтись.

Картофелекопалки отличаются долговечностью и эффективностью применения. Однако надо знать, как выбрать картофелекопалку правильно под ваши потребности и объемы предстоящих работ. Для этого учитывается вес техники, габариты, класс, мощность устройства и тип грунта.

Виды картофелекопалок и их устройство

Картофелекопалки – это хороший выбор работы с почвами средней и легкой тяжести. Производителями сельхозтехники выпускаются различные виды картофелекопалки для мотоблоков, тракторов и мини-тракторов. Отличаются друг от друга они принципами функционирования и техническими моментами.

При выборе необходимой модели надо тщательно изучить все характеристики устройства, учитывать особенности грунта и предстоящие объемы работ. Очень важно сделать правильный выбор, чтобы уберечь себя от лишних проблем и трудностей в процессе эксплуатации картофелекопалки.

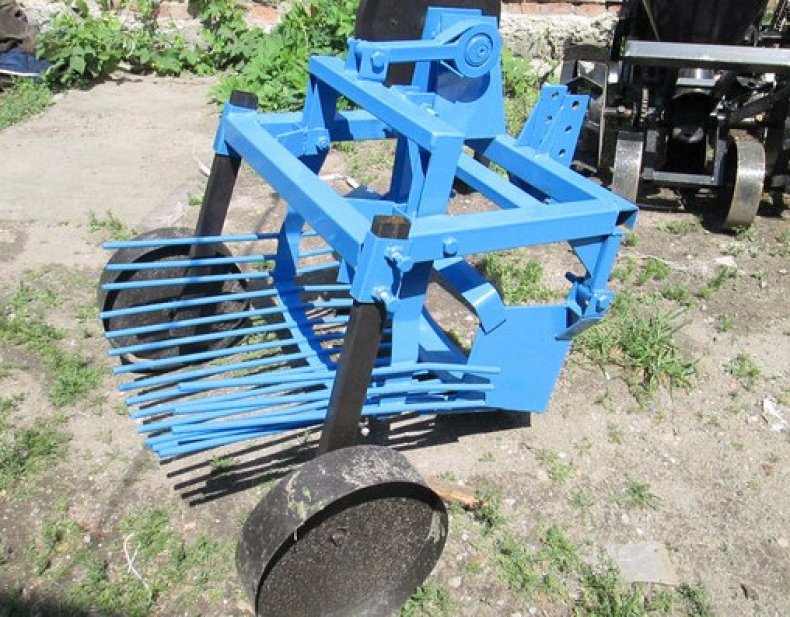

Картофелекопалка универсальная

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

Копалки быстро и легко обрабатывают картофельные, луковые, чесночные, свекольные и морковные посевы. В ходе уборки корнеплоды не повреждаются и сохраняют товарный вид. Угол наклона копателя и глубина погружения регулируются тракторной сцепкой.

Для таких аппаратов подходят легкие и средние почвы Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

  • Данный вид картофелекопалки легко крепить к мотоблоку.
  • Она может быть использована даже с мотоблоками малой мощности.
  • Универсальная копалка разработана в разных видах.
  • Копать можно на большей скорости (2-й и 3-й передаче).·
  • Цена универсальной копалки довольно низкая.

О минусах:

  • Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
  • Во время копки картофеля в земле может оставаться 10—15% всего урожая.
  • Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
  • Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
  • На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.
  • Для таких аппаратов подходят только легкие и средние почвы.

Нельзя не отметить еще одно – техника долговечная и отличается высокой степенью надежности.

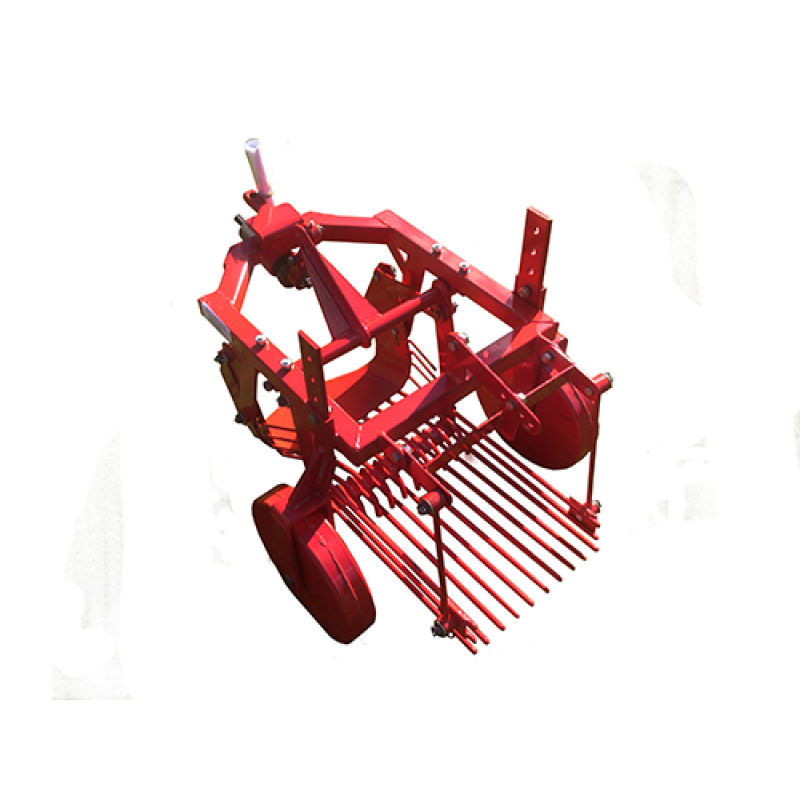

Картофелекопалка вибрационная

Большой популярностью среди фермеров пользуется картофелекопалка вибрационно-грохотного типа. Основными рабочими элементами являются лемех (активный нож) и вибрационный стол (решетка).

Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта, даже если они сильно пристали. После этого картофель ложится на поверхность почвы в рядок. Потом ими наполняют сетки и мешки вручную.

  • Картофелекопатели грохотного типа выбирают из почвы почти все клубни (до 98 процентов).
  • Грохотная картофелекопалка имеет ряд преимуществ:
  • Справится с копкой картофеля на более тяжелых грунтах.
  • Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
  • Ускоряет процесс выкопки картофеля, что экономит время.
  • Практически ничего не остается в грунте.
  • Хорошо очищает клубни от грунта.
  • Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
  • Не повреждает картофель.
Есть несколько минусов:
  • Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
  • Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
  • Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

При покупке грохотной модели картофелекопалки под мотоблок надо убедиться, что в мотоблоке есть ВОМ или возможность подключить агрегат при помощи шкива. Специалисты рекомендуют заранее проверять совместимость картофелекопалки с мотоблоком. Вибрационно-грохотные картофелекопалки имеют глубину подкапывания от 150 до 200 миллиметров и ширину захвата 360-400 миллиметров.

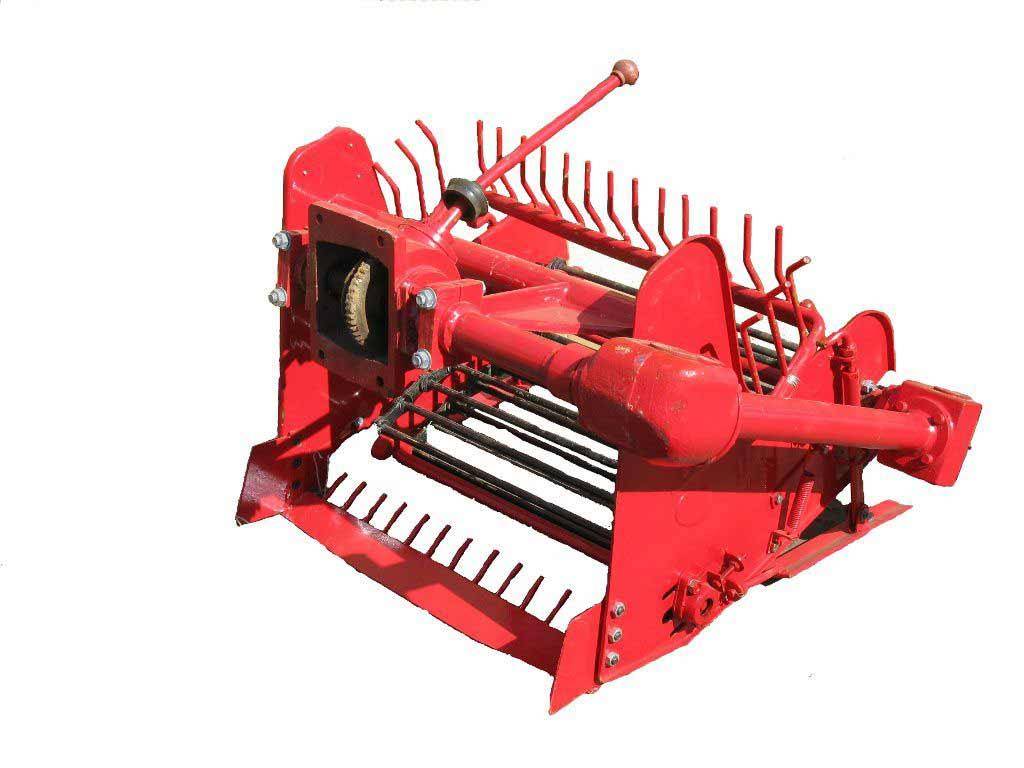

Картофелекопалка транспортерная

Транспортерная картофелекопалка еще имеет название ленточная или конвейерная. Эта копалка напоминает вибрационную, однако вместо вибрирующей решетки для очистки урожая в них применяется конвейерный механизм – лента. По ленте движется картофель, где он отлично очищается от грунта. Кроме того, грунт очищается, даже если он влажный и сильно прилип к клубням.

Транспортерная картофелекопалка совсем не повреждает клубни, что высоко могут оценить фермеры, которые выращивают корнеплоды для продажи. С ее помощью мягко и довольно быстро можно собрать весь урожай с больших участков земли.

По размерам такая картофелекопалка лучше всего подходит для работы с мотоблоками на больших площадях, может функционировать при любых погодных условиях.

Транспортерная копалка для мотоблока является среди рассматриваемых моделей самой усовершенствованной, так как лучше просеивает картофель. Ведь он отделяет его от грунта и оставляет на поверхности.

К минусам можно отнести лишь цену ленточной копалки, но, если учитывать все ее плюсы, можно понять, что она окупит себя в довольно короткие сроки.

Назначение и принцип работы картофелекопалок

Принцип, по которому работает любая картофелекопалка, следующий: агрегат приподнимает корнеплоды из почвы, отделяет их от остатков земли и возвращает в валках на поле, после чего урожай подбирается вручную

Картофелекопалки существуют двух типов:

Картофелекопалка двухрядная в основном применяется на больших предприятиях и полях. Ручной труд практически полностью отсутствует благодаря тому, что оборудование подключается при помощи редуктора или ремня и вала отбора мощности от мотоблока. Такие картофелекопалки делятся на вибрационные и транспортерные.

Картофелекопалка однорядная стоит дешевле двухрядных. Может легко подключаться к любым вариантам мотокультиваторов и мотоблоков при помощи специальной сцепки. Состоит из вытряхивателя, лемеха и стойки. В процессе использования лемехом подкапываются клубни с грунтом, земля отсеивается при помощи вытряхивателя. В этом случае больше используется ручной труд, но модели имеют небольшую цену, они универсальны и надежны.


Совместимость копалки с моболоком

В зависимости от того к какому классу относится мотоблок – тяжелому, среднему или легкому, изменяется и вид применяемой для него копалки картофеля.

В том случае если для обработки участка используется легкий или средний мотоблок (вроде Невы, Агро или Зубра), о сложной копалке стоит забыть. С ними совместимы только простые модели. Однако стоит отметить, что, несмотря на всю примитивность конструкции, справляются со своими обязанностями эти копалки хорошо, но, конечно же, уступая более сложным и мощным.

На мотоблоки среднего по массе класса устанавливается вибрационная картофелекопалка. Грохот приводится в движение валом отбора мощности заднего шпоночного типа. При помощи мотоблока данного типа с вибрационным картофелекопателем, Вы можете легко собрать урожай корнеплодов (до 95% общего количества).


Если земледелец обладает мотоблоком тяжелого класса (от 200 кг) и имеющим повышенную мощность, например, МТЗ, то приобретать к нему необходимо копалку вибрационного типа. Однако можно использовать и универсальную картофелекопалку. Имея отличную компоновку мощного дизельного двигателя и расширенной коробки передач с пониженными скоростями, можно собрать до 85% урожая картофеля при помощи обычного буксируемого картофелекопателя на усиленной сцепке, так и до 98% урожая картофеля при помощи вибрационного картофелекопателя.

Важно помнить, что если к мотоблоку среднего и легкого класса приобрести копалку второго типа, то мощности агрегата не хватит. Если же для мощного мотоблока купить простую копалку, машина отлично справится с работой; но итог будет не так хорош как при вибрационной картофельной копалке, дающей наилучшие результаты. Только правильный выбор картофельной копалки для мотоблока позволит полностью использовать ее возможности.

Как выбирать картофелекопалку?

На рынке представлен огромный выбор картофелекопалок, и вопрос о том, какой лучше воспользоваться грохотной или транспортерной, может и вовсе универсальной картофелекопалкой для простого культиватора, решается, в зависимости от разных факторов.

Чтобы правильно выбрать картофелекопалку, необходимо обратить внимание на следующие параметры:

  • Площадь посевов. Чем она больше, тем современнее и мощнее оборудование нужно покупать.
  • Свойства грунта. В некоторых случаях почва является слишком жесткой, и покупать самое примитивное оборудование нет смысла.
  • Влажность. Большинство дешевых моделей не могут очистить грунт, если он влажный и прилип к клубням.
  • Финансовые возможности.

Также ориентируйтесь на состояние вашего моноблока. Если он устаревший, рекомендуется сначала обновить основное оборудование, а уже потом покупать современные навесные приспособления. В противном случае неполадки моноблока могут вывести из строя дорогую технику.

Изучив подробно информацию, сопоставив цены и полезные характеристики разных картофелекопалок, можно выбрать тот вид техники, который подойдет именно вам.

Если вы не знаете, как выбрать картофелекопалку для мотоблока, тогда стоит обратиться к квалифицированным специалистам магазина agro-moll.ru. Здесь представлен большой выбор моделей по выгодным ценам.



Картофелекопалка для мотоблока своими руками: фото, видео, схемы

Все у кого есть картофельное поле рано или поздно приходят к выводу, что копать картошку лопатой не очень благородное и веселое занятие, и вот вы ищите где бы купить картофелекопалку как вдруг на защиту традиционных ценностей виде ручной копки приходят бабушки и дедушки с аргументами, что копалка не всю картошку выкапывает, стоит дорого, деды копали и нам велели. И тут вам на ум приходит идея, а не сделать ли самодельную картофелекопалку своими руками, дескать и деньги тратить не надо и родня будет вами гордиться. Но прежде чем приступить к постройке самодельной картофелекопалки для мотоблока давайте узнаем какими вообще они бывают.

Типы картофелекопалок

  • Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Картофелекопалка вибрационная

  • Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

  • Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

[box type=»warning» align=»aligncenter» class=»» width=»»]Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.[/box]

 Изготовление картофелекопалки для мотоблока грохотного типа

Образцом для изготовления картофелекопалки послужит картофелекопалка ККМ-1 так как агрегатируется с мотоблоками типа «НЕВА», «Салют», «Каскад», «Фаворит»,  «МТЗ» и  мотоблоками аналогичной конструкции.



ККМ-1
Схема ККМ-1
Картофелекопалка к мотоблоку «Нева»

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль 2,5 мм.
Листовая сталь 3-5 мм.
Арматура не рифленная 10 мм.
Колеса пневматические либо полиуретановые (2 шт.) 330
90
Ремень А-1180
Шкив 1
Болты, гайки, шайбы

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.
[box type=»info» align=»aligncenter» class=»» width=»»]Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. [/box]

Порядок изготовления самодельной картофелекопалки грохотного типа

  1. этап – изготовление рамы. Для этого, распиливается на четыре части металлический профиль со стороной квадрата 2,5 см.  Два куска должны быть – 1200 мм, а два – 800 мм. Размер профиля  – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник
  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

[box type=»download» align=»aligncenter» class=»» width=»»]Схема картофелекопалки[/box]

Изготовление картофелекопалки для мотоблока веерного типа

Преимуществом веерной картофелекопалки перед другими является ее надежность и простота в изготовлении. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

[box type=»info» align=»aligncenter» class=»» width=»»]Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.[/box]
Материал для изготовления картофелекопалки на мотоблок
Болты 10-12 мм.
Листовая сталь 3-4 мм.
Арматура не рифленная 8-10 мм.
Стальной профиль

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.

Порядок работы по изготовлению веерной картофелекопалки

  1. этап — В средней части лемеха сверлят два отверстия для крепления к стойке. Длина лемеха 22 см., ширина около 30 см.,
  2. этап — К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов на растоянии 5-6 см. , с расширением в верх на 10-12 см.  (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
  3. этап — К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
  4. этап — К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
  5. этап — Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.
Прутья
Лемех
Пятка

Этапы изготовления картофелекопалки для мотоблока транспортного типа

Принцип изготовления транспортной копалки схож по типу с грохотной, рало у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Самодельная транспортерная картофелекопалка с приводом транспортной ленты от редуктора



Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

Колесный привод траспортерной ленты

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль 2,5 мм.
Листовая сталь 3-5 мм.
Стальные прутья для транспортета 10 мм.
Колеса металлические с грунтозацепом 2 шт.
Болты, гайки, шайбы

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления картофелекопалки своими руками будет трудным. Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Правильная посадка картофеля мотоблоком: технология и схема (видео)

Сажать картошку — трудное занятие. Оно отнимает много сил и времени. Для облегчения работы садоводам, российские компании разработали замечательную технику — мотоблок. Самые известные и популярные марки — «Салют» и «Нева», это лучшие мотоблоки для обработки земельных участков.

Они легки в управлении, долго используются и редко ломаются. Но есть некоторые правила, которые необходимо соблюдать, сажая картофель. Эта статья расскажет советы о правильной посадке и нюансах в использовании мотоблока, а также об оборудование, которая поможет посадить и выкопать картофель.

Способы посадки картошки

Существует два способа посадки. Различаются они используемыми инструментами:

  • Окучником с регулятором
  • Навесной сажалкой картофеля.

Оба варианта одинаково популярны у дачников. Просто первый вариант применяется при маленькой площади, а второй — большой. Но первый вариант еще и дешевле. Хорошо подойдет тем, кто любит экономить. Итак, разберем каждый из них.

Мотоблок с окучником

Его конструкция состоит из следующих элементов:

  • Конвейер — транспортер, который подает посевной материал.
  • Бороздодел — прокладывает борозды.
  • Распределитель — с его помощью посадка клубней происходит в строго заданный промежуток времени.
  • Окучник — разрыхляет почву и засыпает урожай землей.

Этот инструмент работает по следующему принципу. Прежде чем начать работать агрегат нужно настроить: на инструмент устанавливаются металлические колеса и специальный бункер. Колеса создают борозды. Они должны быть ровными, тогда процесс выращивания упростится.

В бункер укладывается картофель, который при движении будет выпадать в лунки. После этого происходит замена колес с грунтозацепных на резиновые и установка их по ширине колеи. Это позволит не повредить корнеплод.

Далее окучник засыпает картофель землей, одновременно утрамбовывая ее. Кроме ручного добавления клубней в бункер, весь процесс посадки происходит в автоматическом режиме.

Навесная картофелесажалка

Перед тем как использовать сажалку, придется провести подготовительный к посадке этап. Сначала необходимо вспахать землю. Затем провести боронирование, чтобы урожай получал необходимое количество воды и кислорода. После этого нужно увлажнить грунт (если это возможно).

Этот тип мотоблока имеет следующую конструкцию:

  • бороздоделы;
  • специальный бункер;
  • дисковое приспособление для засыпки картофеля землей.

Строение мотоблока-окучника позволяет посадить картофель за один подход, так как инструмент одновременно делает борозды, высыпает клубни и засыпает их землей. Перед применением нужно прикрепить специальные колеса для захвата грунта и дополнительную насадку — картофелесажалку. Можно использовать самодельный агрегат или купить специальное оборудование.

Как сажать картошку мотоблоком

Предпосадочная подготовка

Перед посадкой обязательно нужно обработать землю: распашку и боронование. Благодаря этому грунт насытится кислородом, и он немного подсушится. Делается это с использованием плуга или специальной фрезы.

Измельчают грядки (нарезают) двумя способами: с помощью ручных граблей или мотоблока. Выбор инструмента зависит от площади участка и собственного желания. Но использовать второй вариант предпочтительнее. Ведь некоторые инструменты при посадке очень хорошо разрыхляют землю. При этом глубина рыхления достигает 20 сантиметров.

Обрабатывать участок лучше с края. Сначала нужно вспахать 2 метра. После этого можно вспахать остальную площадь. Для того, чтобы глубина везде была одинаковой, плугом нужно захватывать часть обработанной грядки.

После этого делается разметка рядов. Чтобы картофель лучше произрастал нужно сделать свободные междурядья. Среднее расстояние между ними должно быть 60-70 см. Дальность рядов зависит от сорта картошки. Для создания междурядий используют разные приспособления. Обработав землю, можно приступать к посадке картофеля под мотоблок.

Техника посадки

Независимо от того, каким способом будет проведена работа, следует выполнять одно правило. Глубина посадки не должна быть меньше 10-15 сантиметров, а расстояние между клубнями (семенами) — 20-30 см. Для простоты ориентировки можно натянуть веревку. Картофель будет лучше прорастать, если после разрыхления удобрить почву.

Работа с окучником. Сначала его прикрепляют к мотоблоку. Используя аппарат «Нева» придется сдвинуть отвалы, для увеличения размаха крыльев. Это необходимо для правильного размещения картофеля в лунках. При работе с «Салютом» проделывать эту процедуру не придется. К агрегату прикрепляются грунтозацепные колеса.

Ширина колеи мотоблока для посадки картофеля — 60 сантиметров. Ботва должна быть посажена на одинаковом расстоянии. После засева необходимо снять металлические колеса и поставить резиновые. При этом ширина должна оставаться прежней. Крылья стоят на максимальном расстоянии. Теперь можно засыпать урожай землей.

При большой площади удобнее, дешевле и быстрее проводить посадку с помощью мотоблока с прикрепленным окучником. Он одновременно садит картофель и засыпает его землей.

Есть еще один вариант применения мотоблока — использовать его под плуг. На аппарат одновременно устанавливают металлические колеса и плуг. При посадке таким способом стоит картофель кидать еще на этапе создания борозды. Сделать это надо сразу, так как инструмент при создании новой борозды заваливает землей семена в уже созданной.

Ниже можно посмотреть видео, как сделать посадку мотоблоком «плуг».

Схема посадки картофеля мотокультиватором

Перед посадкой картошки, землю необходимо разрыхлить и, одновременно, создать борозды. Сажать картофель нужно в то время, когда температура почвы достигает 8-9 градусов. На глубине 10 сантиметров. Борозды нужно делать как можно ровнее, а расстояние между ними должно быть около 60 сантиметров. Делается это, чтобы при разрыхлении почвы не задеть посаженые клубни.

Закончив обрабатывать землю, картофель вручную помещают в лунки. Расстояние между клубнями должно быть 30-50 сантиметров. После этого поле снова обрабатывается мотокультиватором для засыпки картошки землей.

Преимущество такого метода посадки заключается в том, что с его помощью получается хороший урожай. С помощью мотокультиватора разрыхление почвы получается намного качественней, чем обыкновенной лопатой.

При этом он экономит много сил и энергии. Вся работа и посадка культиватором проводится в автоматическом режиме. Руками работать придется лишь при сборке урожая.

Если участок находится рядом с грунтовыми водами, то будущий урожай стоит обезопасить от излишка воды. В этом случае посадку картошки можно сделать прямо в гребни. Гребни формируются мотоблоком высотой 20 сантиметров. Но этот метод выращивания картофеля поможет только там, где почва хорошо увлажнена.

Уборка картофеля мотоблоком

Окучивание

Спустя месяц после посадки появляются первые всходы. Теперь с помощью мотоблока нужно правильно окучить картошку. Начинать этот процесс стоит тогда, когда высота побегов достигнет 15-20 сантиметров.

Само по себе окучивание — замена разрыхления почвы и ее прополку. При этом данная обработка защищает урожай весной от возвратных заморозков. Бывает, что к появлению всходов температура может упасть чуть ниже нуля. А слой почвы, укрывает плоды, согревая их и давая им пережить непогоду.

Обычно окучивают 2 раза: первый раз как появились ростки, второй — через три недели. Но надо знать, что если:

  • Гнездо начинает разрастаться в ширь, поперек гребня;
  • Клубни выглядывают из-под земли и зеленеет на солнце

Окучивать придется в третий раз. Бывают случаи, когда окучка картошки нужна 4 раза за сезон. Зато потом получается хороший урожай.

Для этой процедуры подойдет любой окучиватель — с одним, двумя или тремя рядами. При необходимости на культиваторы устанавливается дополнительная насадка и с ее помощью удобряется почва.

Посмотреть, как работают двухрядным окучником можно по этому видео.

Секреты окучивания

Многие огородники окучивают картофель летом в жару. Но это неправильно. Так можно повредить побеги или сам корнеплод. Растение из-за этого может завять. К тому же процедура негативно влияет на здоровье.

Поэтому делать это рекомендуется утром или вечером. И не в сухую погоду, а после дождя, когда почва чуть подсохнет, но останется достаточно влажной. Так легче избавиться от сорняков и прополоть грядки.

Да и окучивать влажную землю намного проще, так как мокрая земля не осыпается. Влажный грунт, подсыпанный к основанию стебля, стимулирует развитие новых побегов. А это приводит к увеличению урожая, такова технология.

Сборка урожая

Мотоблоком удобно не только сажать картофель, но и собирать. Делается это в начале осени (сентябрь-октябрь) при сухой погоде. Для этого на агрегат устанавливается дополнительное устройство — выпахиватель. Иногда ее называют «картофелекопалка» или выкапыватель. Он копает землю и достает клубни.

Посмотреть, как происходит выкапывание урожая можно в этом видео

Но использовать его необязательно. Достаточно воспользоваться однорядным окучником. Он поднимет землю, и картошка ляжет на край грядки. Останется обойти участок и собрать созревший урожай.

Во избежания прорастания картофеля, после урожая его надо поместить в темное прохладное место. Там он должен пролежать 2-3 недели. После картошку нужно рассортировать по размеру. И только после этого отправлять в погреб.

Посадка и уборка картофеля (видео)

Мотоблок помогает огородникам быстро и качественно посадить картофель, сохраняет силы и экономит время. Ниже на видео показан весь процесс посадки и уборки картофеля, вместе используется комплект культиватора. Здесь подробно показано и рассказано как это делается на «Неве» и «Салюте».

А вы используете мотоблок в своем огороде, сажая картошку?

Делаем самодельную картофелекопалку для мотоблока своими руками

Содержание:

1. Конструктивные особенности и виды

2. Чертежи самодельных и заводских картофелекопалок

3. Этапы изготовления картофелекопалки грохотного вида



Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.



Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.





Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.



Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.





Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.



Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.



Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

  • Стальной швеллер.

  • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.

  • Металлические уголки размерами 40 и 63 мм.

  • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.



Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.







В целом, как показано на видео, такое устройство состоит из следующих узлов:

  • Конструкция рамы.

  • Подвесные элементы.

  • Регулировочные тяги вертикального исполнения.

  • Ходовая часть.



Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.



Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;

  • сварочный аппарат;

  • гравер или дрель.



Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

  1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.

  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.

  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.

  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

  5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления





Источник: http://oselhoztehnike.ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

Картофелекопалка для мотоблока, самодельная - чертежи, видео

Оглавление:

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока


Самодельная картофелекопалка к мотоблоку видео подборка

Картофелекопалка своими руками для мотоблока: чертеж, видео

Самоделки видео /14-сен,2017,09;51 / 47550
У людей, которые, проживают в сельской местности, уборка выращенного картофеля остается не легким занятием. Конечно, сегодня, не так много, кто выполняет такую работу ручным способом, при помощи лопаты. Большинство начали покупать для этого специализированные механические устройства: мотоблок и картофелекопалку к нему. А некоторые, у которых «золотые» руки, так называемые «Кулибины», своими руками изобретают и изготавливают такие приспособления для огорода и дачи сами, там самым избавив себя и от тяжелого труда.
На Ютуб канале Юрия Лескова мы увидели интересную модель самодельной картофелекопалки грохотного типа.

Вот, что он о ней рассказывает и показывает:

Чертежи картофелекопалки для мотоблока своими руками


картофелекопалка для мотоблока своими руками -чертеж

- Сегодня мы начнем изготовление картофелекопалки своими руками к мотоблоку Нева.

Мы имеем такие материалы: это остатки от велосипеда, проволока восьмёрка, старый Вагнер с которого мы возьмём колесики, уголок, листовой металл, профиль, тяги рулевые, наконечники.

Инструмент: болгарка, дрель и сварочный аппарат.

Конструкция картофелекопалки: рама, сцепное устройство с мотоблоком, на лемех время наклепан нож из стальной пилы.
Принцип действия: начнем от двигателя: от двигателя привод на шкив, со шкива через эксцентрик, на тягу, (тяга рулевая от автомобиля) и дальше на устройство, которое на шаровых опорах закреплена через тяги, соединено с лемехом, таким образом у лемеха обратно-поступательные движение, которые необходимые для рытья и просеивание картофеля. Принцип грохота. С обратной стороны картофелекопалки колеса, которые регулируются. Так же есть натяжное устройство ременной передачи, которое сделано из обычного подшипника.

Картофелекопалка для мотоблока своими руками: видео от Ю. Лескова

Картофелекопалка вибрационная для мотоблока КМ-1П с доставкой в Минск и по всей Беларуси

Картофелекопалка КМ-1П малогабаритная однорядная используется в малом сельском хозяйстве для выкапывания картофеля из почвы, предварительно очищенной от ботвы и сорняков. Возможно так же навесить и на другие мотоблоки, если позволяют присоединительные размеры. Картофелекопалка для мотоблока МТЗ Беларус 09H подойдет для того что бы выкапывать картофель, свеклу, лук и чеснок.

Такой механизм работы говорит о том, что овощи подрезаются и выбрасываются на верх. Далее подразумевается сбор руками. Сбор механизмом не предусмотрен, он производится вручную. В конструкции используется вибрационно-грохотная технология и активный нож подрезки верхнего слоя почвы. Глубина выкапывания задается оператором (обычно 5 – 10 см ниже колес), рама параллельна почве. Стряхиватель в виде решета имеет уклон назад в пределах 20 мм. Оборотами двигателя можно регулировать качество очистки клубней от почвы, на твердом грунте рекомендована скорость 2 км/ч, на рыхлом она снижается.

Картофелекопалка имеет один нож, поэтому, обрабатывает один ряд за проход, максимальная глубина, с которой выкапывается картофель, ограничена 20 см. Весит устройство порядка 35 кг, оператор может обработать в час до 20-и соток. Пневматические колеса и небольшие габариты облегчают работу с механизмом на приусадебном участке, позволяют маневрировать на ограниченном пространстве (разворот возможен на 3-х метровом пятачке). Твердость почвы не должна превышать 20 кг/см2, засоренность камнями больше 8 т/га не допускается. Прутковый грохот имеет шаг 35 мм, лемех захватывает 36 см, колея устройства 60 см.

Картофелекопалка для мотоблока МТЗ Беларус 09H может применяется на небольших огородах и приусадебных участках. Трудно проходима на тяжелых черноземах, идеально подходит для земель легкой и средней тяжести.

Комплектация:

  • картофелекопалка малогабаритная с металлическими колесами (2шт.) ― 1 шт.
  • паспорт (руководство по эксплуатации) ― 1 шт.

Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам

В прошлом году я подумал о создании картофелекопалки, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить. В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.

Примечание

Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.

Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили на металлолом.

Снял башмак гильзы (центральная часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.

Вырезал полукруглую лопату нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул ее дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.

Разрезал стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего экскаватора.

Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку).С помощью болтов с гайками собрал узел и закрепил на штанге плуга-лопаты.

Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.

Кстати

Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать нужный угол проникновения лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Автор фото


Смотрите также: Картофелекопалка своими руками (фото)


ПРИМЕЧАНИЕ: НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ

Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая. Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простое устройство для своего мотоблока.

Подготовка и сборка

Из профильной металлической трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.

Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка. Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны.Для этого просто постучите кувалдой по изгибу (посередине).

Арматурный стержень d 12 мм был разрезан на шесть отрезков длиной 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Стрела готова, закрепляем ее на раме болтом и гайкой ТМ14 (фото 1)

Работа картофелекопалки

Рама с устройством закреплялась на мотоблоке. Последний устанавливают напротив борозды так, чтобы он находился между колесами.Закапываю экскаватор в землю и веду мотоблок по борозде. Окучник вспахивает почву, а штифты ее ломают, в результате картофель остается на поверхности (2 фото) и его нужно просто собрать.

© Автор: Евгений Штойко, с. Лозовое, Хмельницкая обл. Автор фото

.

КАРТОФЕЛЬ СВОИМИ РУКАМИ - ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

⋆ Разновидности конвейерной картофелекопалки для мотоблока ⋆ 🌼Farmer

Важным помощником при сборе картофеля для фермеров является конвейерная картофелекопалка для мотоблока. Обычно картошку принято выкапывать руками, но для этого человеку нужно потратить много времени и сил, такое устройство значительно сокращает трату времени, требует столько усилий и увеличивает скорость уборки урожая.

Содержание

  1. Образцы картофелекопателей
  2. Как правильно выбрать
  3. На что обратить внимание
  4. Работа мотоблока
  5. Описание известных картофелекопателей
  6. Достоинства и недостатки
  7. Вывод <
Картофелекопалка

Транспортер для мотоблока

Образцы картофелекопалок

Есть несколько видов принадлежностей к мотоблоку.

  1. Простая картофелекопалка имеет нож в форме лопаты и прикрепленные к нему стержни. Когда машина срывает землю острой стороной, картофель проходит через стержни, отрывается от земли и остается на участке, но в чистом виде. При выборе картофелекопалки исходят из модели мотоблока и почвенного строения.
  2. Конвейерная картофелекопалка должна быть оборудована плугом с металлическим упором и колесами. Картофель из плуга попадает на решетку, за счет вибрации вылетает из комков земли и тоже лежит уже чистым на участке.Самая известная конвейерная картофелекопалка вибрационная однорядная ККМ и КУМ-1. Он немного весит, имеет небольшие габариты, пользоваться им будет удобно любому огороднику.

Картофелекопалка конвейерная самая выгодная для мотоблока. Сделано по-современному. Он работает так, что срезанные лемехом слои земли доходят до конвейерной ленты, и начинается хорошая очистка картофеля от тяжелой почвы. Машинка не занимает много места. Его габариты не мешают складывать плоды в ведре.Картофелекопалка Transporter позволяет собирать картофель в несколько раз быстрее, чем другие типы машин.

Как правильно выбрать

Среди большого выбора картофелекопателей легко запутаться, особенно неопытному огороднику. Поэтому стоит знать, как выбрать подходящий агрегат. У каждой машины есть определенные положительные стороны. Но при выборе картофелекопалки стоит отталкиваться от стоимости и веса.

На что следует обратить внимание

Садоводы при покупке должны учитывать качества трактора, которые состоят из трех подпозиций:

  • производительность;
  • безопасность МТЗ, а также для самого пользователя;
  • исправность.

К машинам среднего уровня, к которым необходимо выбрать экскаватор особого типа. Конвейерная картофелекопалка к мотоблоку выглядит достаточно легкой и простой, но со своей работой справляется лучше, чем другие типы машин. Люди, у которых есть мотоблок хорошей мощности, будут использовать роторную картофелекопалку для тяжелого мотора. блоки.

Важно знать, что при выборе машины учитывается прочность мотоблока и нормы землеройной техники.Если к трактору хорошей мощности отнести обычный экскаватор, то результата не будет. Не ждите эксплуатационных работ, если навесное оборудование установлено на станке обычного типа. К выбору картофелекопалки конвейерного типа необходимо подходить с умом, ведь от этого зависят результаты уборки, затраченное время и энергия.

Конструкция картофелекопалки для небольшого трактора практически не отличается. Отличие только в ленте, которая помогает удобно выкапывать плоды.

Работа мотоблока

Простая технология

Ленточные картофелекопалки для трактора оснащены лопатой, которая может углубляться на 25-30 см в землю. Ножи вынимают плоды из земли и переносят на ленту. Благодаря эффекту вибрации от плода земля уходит, картофель чистый и красивый. Из ленты выкачивают плоды между рядами, где очень удобно собирать их вручную. Этот метод уборки намного быстрее.Садоводам не нужно прикладывать много усилий, чтобы выкопать картофель, а затем очистить его руками.

Конвейерная машина имеет много положительных сторон:

  • часто используется на больших полях и в садах;
  • работает непрерывно, независимо от погодных условий;
  • картофель сразу становится чистым, красивым на вид;
  • Использование трактора полностью заменяет человеческий труд при копании лопатой;
  • При уборке урожая не тратится много энергии и энергии.

Конвейерная машина имеет хорошую производительность. Его цепь многофункциональна и подходит для любого типа мотоблока. Техника может многое, с ее помощью можно не только собирать картошку, но и лук, и свеклу. Трактор станет незаменимым помощником для каждого садовода. Это облегчит работу и ускорит процесс сбора любых овощей.

Описание известных картофелекопателей

Также машины могут иметь разные размеры, поэтому стоит внимательно выбирать трактор.Многие фермеры выделяют некоторые типы моделей.

  1. Копатель овощей к трактору ККМ-1 представляет собой вибрационную машину. Его используют для сбора многих овощей. Экскаватор подходит для таких моделей, как Нева, Салют, Фаворит. Машина может работать при легкой и средней влажности почвы. Скорость, с которой работает машина, составляет 2 км / ч. Глубина копания составляет 20 см, а ширина захвата примерно 37 см. Техника имеет среднюю цену, благодаря чему стала очень популярной среди садоводов.
  2. Советский грохот КВМ-3 хорошо формируется с любым мотоблоком. Если грунт на участках сплошного состава, то можно поставить дополнительный нож, с которым будет намного проще работать. Скорость автомобиля 2 км / ч. Входит в глубину 20 см, а ширина участка 37 см.
  3. Машина двухрядная прицепная ДТЗ-2В. Собирает урожай хорошо и быстро с помощью небольшого трактора. Ширина обхвата площадки 42 см. Мощность работы 24 литра. из. Подходит для моделей «Зубр» и «Нева».
  4. Оборудование для мотоблока Garden Scout (Разведчик) - довольно мощная вибрационная техника. Размеры конвейерной картофелекопалки в обхвате около 40 см, глубина ножей - 28 см. Продуктивность действий очень высокая. Примерно за 1 час есть возможность выкопать картошку с 2 га земли. Идеально подойдет к модели Рассвет.
  5. Марка Полтавчанка, вибрирующий вид. Достаточно рационально использовать в небольших садах до 2 га. Ширина подпруги примерно 39 см, лезвия входят в почву на глубину 18 см.Масса машины 34 кг, что позволяет многократно использовать ее в саду. Этот вид подходит для мотоблоков Нева, Салют и Фаворит. Подходит почва умеренная, влажность не более 30%. Модель имеет колеса и регулируется. Вы можете самостоятельно выбрать необходимую вам глубину при перекопке урожая.

Достоинства и недостатки

Из достоинств можно выделить то, что значительно сокращается объем работ. Его можно использовать для любых культур, моркови, лука и свеклы.Такой прием экономит время и силы садовника.

Кроме того, стоит знать, что перед тем, как купить машину 4у, ее необходимо обязательно проверить, ведь она может не подойти для мотоблока или культиватора. При покупке учитывается мощность агрегата, тип земли, на которой он будет запускаться, потому что копатель для мотоблока - удовольствие дорогое, поэтому все следует взвесить и измерить, чтобы не сделать ошибка.

Цена такой машины варьируется в зависимости от модели, но в приделах 100-300 долларов США.Покупайте товары в специальных сельскохозяйственных магазинах.

Заключение

Картофелекопалка конвейерная для мотоблока МТЗ - эниальное изобретение, которое пользуется большой популярностью. Фермеры используют его для работы в своих садах.

Техника имеет небольшие размеры, вес и удобна в использовании. У нее много положительных моментов, на которые стоит обратить внимание. В момент покупки человек должен быть внимательным и хорошо проверить технику, ведь такой прибор - удовольствие недешевое.

выберите материал и инструмент

Навесное оборудование для разных типов техники стоит внушительных денег.

Вот почему один из вариантов сэкономить - сделать его самому, из подручных и покупных материалов.

Одно из самых популярных дополнительных приспособлений для минитрактора или мотоблока - самодельная картофелекопалка.

Позволяет полностью автоматизировать процесс сбора картофеля, который требует очень много времени, если его делать вручную.

С чего начать?

Не хватайтесь за инструменты и металлические предметы с головокружительной скоростью. Прежде всего следует определиться с некоторыми очень важными моментами.

  • С каким оборудованием будет использоваться картофелекопалка?
  • Сколько можно потратить на это мероприятие?
  • Картофелекопалка какая будет собираться и по каким чертежам?
  • Как будут соединяться отдельные части?
  • Где и как будут подбираться материалы для строительства?

Способ соединения - сварка или болт-гайка?

Есть два способа соединения отдельных частей металлоконструкций (листов, уголков и т. Д.).), которые вам придется использовать при проектировании картофелекопалки.

Метод контактной сварки электричеством или газом - более эстетичный, но в большинстве случаев менее надежный.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

Другой способ - с помощью болта, контргаек и гаек. Используя такой крепеж, можно надежно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать - например, если вам нужно было перевезти картофелекопалку на большое расстояние.

Для соединения отдельных частей специального оборудования не требуется: достаточно дрели, дрели и пары ключей.

Что нужно для сборки самодельной картофелекопалки?

Основой этого типа приставки обычно является сварная рама из металлических уголков.Толщина металла подбирается с учетом нагрузки, которую он будет испытывать.

Чем он больше, тем толще должен быть металлический лист. Чаще всего используются уголки, имеющие размеры 63 × 40 мм. Также вам понадобится железный швеллер из прочного металла.

Деталь № 8 идеально подходит для этого случая. Кроме того, требуются листы металла разных размеров, толщиной не менее 8 мм.

Если все будет соединено болтами, необходимо приобрести необходимое количество метизов.

Вам также понадобится:

  • цепь, передающая крутящий момент;
  • Колеса
  • - металлические или резиновые, в зависимости от типа грунта, на котором вам придется работать;
  • Металлический барабан
  • ;
  • ¼ труба газовая.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции есть два стальных ножа, которые режут землю. После этого клубни собирают вместе с почвой и через специальную транспортную решетку подают в приемный бункер.

Решетка движется и вибрирует, в результате чего приставшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер не может быть сделан, а очищенный от налипшей почвы картофель можно выгрузить прямо на поле. Потом просто собирает руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее все соединения, тем дольше прослужит собранный прибор.

В первую очередь собирается каркас из уголков и металлических швеллеров. Она является опорной базой всей конструкции. Все остальные компоненты прикрепляются к раме после сборки.

Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрационной решетки, на которую подается картофель, и высоких металлических бортиков из толстого листового металла.

Вся конструкция элеватора сварена или прикручена из металлических уголков.

Элеватор снабжен специальными валами, на которые передается усилие от вращающихся колес - это заставляет решетку вибрировать.

После того, как элеватор полностью собран и закреплен на опорной раме картофелекопалки, к нему крепится лапа. Это плуг, который представляет собой непосредственную рабочую часть, вытаскивающую клубни картофеля из земли.

Его можно сделать из множества металлических предметов. И от настоящего, самого обыкновенного плуга, и от специально заточенного и изогнутого отрезка трубы диаметром 200 мм.

Крепление лемеха к элеватору рекомендуется болтами, так как именно эта часть картофелекопалки при работе испытывает наибольшую нагрузку. Болты на 10 - это именно то, что вам нужно в этом случае.

Предпоследний этап - проектирование и сборка транспортной опоры. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлической планки. Также доступны звездочки и подшипники.

Все эти детали в сборе сделают перемещение картофелекопалки во время работы чрезвычайно простым и несложным.Роликовые цепи используются для передачи вращения на специальные валы, которые вызывают вибрацию решетки элеватора.

Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. К стержню приваривают металлические диски, а затем к ним прикрепляют колеса.

Особое внимание следует уделить способу подключения оборудования к сельскохозяйственной технике, которая будет приводить ее в движение.

Строительство этого устройства - последний этап сборки картофелекопалки своими руками.

Если у вас есть навесное оборудование для трактора или мотоблока, достаточно сделать аналогичное по конструкции крепление.


Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную систему подключения навесного оборудования.

В этом случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации могло стать внесение изменений в конструкцию самого трактора.

Толщина металла, из которого собирается картофелекопалка

Оптимальная толщина металла для данного типа самодельного оборудования - 5-7 мм.Именно такой размер гарантирует достаточно высокую прочность и не лишний вес.

Если работа по уборке картофеля должна выполняться на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Благодаря своему весу он создаст необходимое для работы усилие.

Лемеху легче врезаться в землю и развернуть слои почвы вместе с клубнями картофеля.

Какие колеса использовать для изготовления самодельной картофелекопалки

Для рассматриваемого типа оборудования могут применяться три типа колес:

  • резина с обычным протектором;
  • Резина
  • с протектором трактора;
  • металл.

У каждого вида есть свои достоинства и недостатки. Использование любого из них полностью оправдано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под тяжелым весом, стоит обратить внимание на резиновые колеса.

Они достаточно легкие, а резиновый протектор шин трактора легко будет грести землю, что позволит технике без труда трогаться с места, не поскользнуться и не застрять.

Также при проектировании картофелекопалки следует выбирать самые широкие колеса, иначе движение будет несколько затруднено.

Металлические колеса идеально подходят для работы на твердой почве. Они значительно увеличат общий вес конструкции, которая в этом случае есть только под рукой: плугу будет легче врыться в землю и выполнять свою функцию.

Также желательно подбирать тракторный протектор для цельнометаллических колес, чтобы избежать застревания и скольжения при движении по рыхлой и заболоченной почве.

Палец барабан

По возможности на элеваторе можно установить пальчиковый барабан. Это отрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такого размера, чтобы она не доходила до решетки всего на пару сантиметров. Барабан установлен на специальной оси с наварной звездочкой.

С помощью цепной передачи ось барабана соединяется с валом колеса.

Если все сделано правильно и расчеты верны, пальцы разломают твердую засохшую землю, которая вместе с клубнями падает на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции вам понадобится:

  • труба большого диаметра;
  • круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
  • стальной стержень , который будет выполнять функцию оси вращения;
  • длинные пальцы металлические цилиндрические (можно использовать арматуру, используемую для армирования бетона).

Вся конструкция изготовлена ​​контактной сваркой.

Купить заводскую картофелекопалку - очень дорогое мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также при исправной голове и руках можно легко сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно относиться к своей работе внимательно и добросовестно, тогда самодельная картофелекопалка может прослужить вам без поломок и простоев очень долго:

Посадка, выращивание и особенно сбор картофеля - дело непростое.Каждому, кто хоть раз проделал эту работу, стоит помнить ощущения от бесконечного раскачивания лопаты при выкапывании картошки. Предлагаем вам узнать , как сделать картофелекопалку своими руками для трактора ... Видео, чертежи и фото из этой статьи помогут сделать качественную технику с минимальными затратами.

Строительство картофелекопалки для мотоблока "Нева"

Немного изобретательности и доступность подручных материалов подскажут садовнику-любителю путь к созданию прекрасного средства малой механизации труда.Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фотография картофелекопалки

Картофелекопалка для трактора своими руками вынимает клубни картофеля из земли и оставляет их на поверхности. Осталось только собрать картошку.

Для изготовления картофелекопалки для мотоблока по чертежам необходимо подготовить:

  • уголок 63х40 мм для устройства сварной рамы;
  • канал № 8;
  • металлические пластины для изготовления лемеха размером 8 мм.

Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

  1. Лапа собрана из металлических пластин и закреплена на кожухе элеватора.
  2. Элеватор может изменять угол, и это меняет угол копания.
  3. Детали, которые будут участвовать в процессе копания, необходимо заточить до круглой формы.Это поможет избежать срезания клубней картофеля при перекопке.
  4. Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые выполнены из стали.
  5. Звездочки с приваренными ступицами закреплены на шпонках вала.

Интересное видео: Ревущий картофелекопатель для мотоблока. Размеры


Еще одной деталью картофелекопалки является очистительный барабан, который представляет собой конструкцию из двух роликовых цепей, надетых на стержни.Для долговечности конструкция крепится на изогнутые диски. Вращающийся вал передает движение на звездочки, от которых вращаются оси очистного барабана. Ползунок сделан из пластика, что обеспечивает хорошее скольжение цепи. Входной вал экскаватора установлен в кожухе. К ведущей оси прикреплена звездочка с подшипником. К обеим сторонам звездочки прикреплены распорные втулки.



Чертеж с размерами картофелекопалки


Чертеж картофелекопалки

Теперь вы знаете, как сделать картофелекопалку для мотоблока Нева габариты по чертежам и видео.Использование, даже самостоятельной сборки, значительно сокращает время рутины и. Это также повысит урожайность и позволит лучше сохранить зрелый картофель.

Наверное, каждый хозяин большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и сократить время обработки почвы до минимума, поэтому садоводы стремятся обзавестись мотоблоком и различной техникой к нему. . Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механизированной уборки.Теперь вы можете купить различные конструкции и улучшенное оборудование для всех типов мотоблоков, а можете приложить немного усилий, чтобы сделать экскаватор для мотоблока своими руками. В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Картофелекопалка своими руками - особенности конструкции

Картофелекопалки бытовые бывают двух типов: простые, и вибрационные. Принцип работы всех типов картофелекопалок одинаков - рало, лемех или зубья погружаются в почву, а клубни картофеля извлекаются на ее поверхность.Таким образом, садоводу не нужно будет вручную выкапывать картошку из каждой ямки - садовый агрегат сделает это за него. Оба типа экскаваторов можно изготавливать самостоятельно из подручных средств, а можно купить некоторые комплектующие, стоимость которых невысока, и сэкономить свой бюджет.

Экскаватор простой представляет собой приставку в виде заостренного изогнутого железного листа, к которому веерообразно приварены стержни. Эта мини-лапа разрезает почву и поднимает клубни вверх веером из веток, одновременно удаляя лишнюю почву.К мотоблоку присоединяется простой экскаватор, который механизирует уборку картофеля.

Виброкопатель - это картофелекопалка с конвейером, предназначенная для работы с мотоблоком. Комплектуется решеткой и колесами. Механизм уборки у такого копателя прост: почва срезается раллой, которая вместе с клубнями картофеля попадает в решетку, где корнеплоды отсеиваются от комков земли с последующим прикатыванием решетчатой ​​решетки к почве. поверхность.

Важно! Картофелекопалку своими руками имеет смысл делать для обработки участков с легкими и средними почвами.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для изготовления обыкновенной самодельной картофелекопалки для мотоблока понадобятся следующие материалы:

  • рама из сваренных между собой уголков размером 40 на 40 мм;
  • секции труб или каналов 1.Длиной 3 м;
  • арматура диаметром 10 мм;
  • лист металлический толщиной 7 мм и более для бортов ограждения и лемехов;
  • секции квадратных труб или швеллеров для металлических стоек - 8-10 шт .;
  • вращающийся металлический барабан и цепь для передачи вращения;
  • колеса, болты и метизы.
Знаете ли вы? Картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная - до 85%. Оборудование и инструменты, необходимые для создания картофелекопалки своими руками:
  • сварочный аппарат;
  • дрель и дрель;
  • ножницы по металлу;
  • молоток, ключи гаечные;
  • болгарский.

Особенности изготовления простой картофелекопалки

Simple Potato Digger - это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копателя и угол наклона режущего инструмента, можно при уборке рыхлить почву, которую не нужно будет копать.Сделать простую картофелекопалку элементарно - три листа железа свариваются и прикрепляются к мотоблоку специальным креплением. Простота конструкции и небольшое количество комплектующих позволяют изготавливать ее начинающему оператору сельскохозяйственной техники, умеющему работать со сварочным аппаратом.

Как сделать окучник

Самым простым окучником является окучник листерного типа, который состоит из двух остроконечных сварных крыльев из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, кончик которых протыкает и разрыхляет землю, поэтому каждый садовод, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом ряда. приемлемый для него интервал, который он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота - около 30 см.Этот элемент окучника изогнут по высоте треугольника, тем самым получится протыкающий землю наконечник, к нему приварены небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника укрепляют железным прутком толщиной не менее 3 мм.

Важно! Жесткая стойка-опора не позволит двигателю мотоблока при работе перегружаться.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50 * 520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения наконечника копателя в землю во избежание срезания клубней. Повышать жесткость наконечника и крыльев имеет смысл, соединив края крыльев железной пластиной, к которой будет привариваться стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля, по возможности это металлическая часть может быть предварительно закалена.

Как сделать картофелекопалку ревущего типа своими руками

Сделать картофелекопалку своими руками немного сложнее, но в исполнении очень реалистично. Для начала нужно изготовить отдельные составляющие этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Разберем все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением данного механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.

Для начала рекомендуется изготовить раму для копателя-грохота. Для этого из трубы квадратного сечения 40 * 40 мм (или уголков) следует сварить прямоугольник размером 120 * 80 см, который необходимо хорошо отшлифовать болгаркой. Затем на четверти длины этого прямоугольника каркаса приваривается отрезок квадратной трубы 40 * 40 мм для перемычки и дальнейшего монтажа стержней.В другой части рамы делаем крепление под ось колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка трубы длиной 15 см и диаметром 30 мм, и просверлить отверстие в каждой трубе сверлом диаметром 10 мм.

Далее следует установить несколько вертикальных стоек - для этого нужно отступить от встроенных перемычек на 5 см с обеих сторон и приварить квадрат размером 3 * 3 см и длиной 50 см, затем отступить еще на 20 см. см и приварите 40-сантиметровые столбы, после чего отступите 40 см и приварите 30-сантиметровые стойки, в результате получится своеобразная лестница.Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в результате у вас получится треугольная конструкция.

Знаете ли вы? Первый картофелекопатель на конной тяге был создан русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующий этап изготовления картофелекопалки своими руками - это сварка рабочей части нашего устройства - рала и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей подачей их на скатную площадку с помощью железных прутьев. Для строительства рала необходимы два металлических листа размером 400 * 400 мм толщиной 0,3 мм, в каждом из которых нужно проделать отверстие под болт, а также просверлить отверстие в столбах, отступив назад. 5 см от края и надежно прикрутите эти металлические пластины к раме болтами. Затем металлическую пластину размером 30 * 70 см конусообразно сгибают в центральной части ударами молотка и приваривают встык к боковым листам - получился раль, край которого нужно заточить для лучшее проникновение в землю.

Скатная доска сварена из 8-10 металлических прутков или кусков арматуры длиной около 1,2 м, один конец которых приварен к нижней части рельса, а другой выступает за экскаватор и довольно свободно перемещается. Стержни приваривают параллельно на расстоянии около 40 мм. Для усиления конструкции на торце каркаса с обеих сторон от него можно приварить швеллер длиной около 30 см - это будут подступенки, к которым приваривается планка. Затем к нему будут приварены стержни на расстоянии двух третей их длины для обеспечения прочности наклонной доски.Во время уборки свободные края веток будут вибрировать и сбивать почву, приставшую к корням. Также рекомендуется приваривать металлические пластины к боковым сторонам стоек скатной доски, чтобы клубни картофеля не выпадали из решетчатой ​​конструкции.

Выбор колес для строительства

С основными этапами изготовления картофелекопалки своими руками мы уже ознакомились, теперь нам нужно выбрать колеса по конструкции из следующих вариантов:

  • металл - подходят для работы на твердом грунте, своим весом утяжеляют экскаватор и улучшают работу на ралли;
  • резиновые простые - используются для работы на рыхлом грунте, на влажном грунте, не дадут возможность транспортировать садовую технику;
  • резиновые с тракторным протектором - дадут возможность использовать конструкции на мокрой почве без скольжения, они громоздкие и тяжелые.
Колеса резиновые с тракторным протектором - лучший вариант для изготовления картофелекопателей. Колесо оснащено креплением, аналогичным букве «L», которое крепится к оси, закрепленной на раме экскаватора. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчают передвижение картофелекопалки по грядкам.

Крепежное изделие

И вот мы на завершающем этапе изготовления картофелекопалки своими руками - изготовление крепежа и финальная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

Затем изготавливается держатель с буквой «Г». Длинный конец прикрепляют к балочной части, которая соединяется с мотоблоком, а короткий конец приваривают к наконечнику рала.Для контроля угла наклона ралли балку лучше всего соединять с картофелекопалкой двумя и более болтами.

В результате всех проделанных работ у вас будет картофелекопалка для мотоблока, очень простая в эксплуатации, к тому же она будет частично разборной и транспортабельной за счет болтового крепления механизма. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить землю и аккуратно уложить их на поверхность борозд.Владельцу приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

Было ли это полезно?
Скважина №

Картофелекопатель длиной минитрактор позволяет убирать корнеплоды быстро и с минимальными потерями. Сделать это приспособление своими руками довольно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

Мини-трактор-экскаватор предназначен не только для уборки картофеля. С помощью этой насадки вы можете оптимизировать сбор свеклы, моркови, редиса и репы.Эти устройства крепятся к задней навеске трактора, бывают одно- и двухрядные.

Картофелекопалки по виду работ можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать экскаватор для минитрактора своими руками.

Принцип работы картофелекопателей

Корнеплоды очень удобны в использовании. Навесное оборудование крепится к задней навеске минитрактора.Установленные на агрегате ножи во время движения вскрывают слой почвы на глубину примерно 25-30 сантиметров, извлекая клубни картофеля.

Двигаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай попадает в бункер-накопитель или попадает в проходы.

На российском рынке навесное оборудование для сельхозтехники, картофелекопалки для минитрактора представлено в большом ассортименте. Следует отметить, что фермеры охотно закупают не только импортную, но и отечественную продукцию.

Все агрегаты отличаются друг от друга производительностью, конструктивным весом и техническими характеристиками ... Независимо от производителя, все агрегаты работают очень аккуратно и помогают собрать урожай с минимальными потерями.

Обзор популярных моделей картофелекопалок

ККМ-3

Вес данного агрегата всего 40 килограммов, поэтому данное устройство оптимально для мини-трактора ... Основные агрегаты включают активную лемеху для вскрытия почвы и просеивающей сетки.Эти особенности указывают на то, что это однорядная виброкопалка для картофеля.

Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Необходимое для работы усилие передается через вал отбора мощности минитрактора. Два колеса придают агрегату устойчивость. Экскаватор обслуживает один механизатор.

КФТ2-01

Картофелекопалка однорядная конвейерная, для работы на легких почвах ... Неплохо для минитракторов МТЗ.

Картофелекопалка измельчает почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час. Стоит отметить, что вес оборудования составляет 125 килограмм, поэтому для качественной работы требуется соответствующая тяговая мощность минитрактора и двухдиапазонный ВОМ.


4U-1

Транспортная картофелекопалка китайских производителей. Подходит для уборки всех видов корнеплодов. Вес навесного оборудования составляет 135 килограммов, поэтому минитрактор должен иметь мощность от 18 до 30 лошадиных сил.

Кроме того, для правильной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об / мин. Ширина захвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью трехточечной навески сзади. Производительность - 0,2-0,3 га в час.

DTS-1

Картофелекопалка конвейерная, отличается хорошей производительностью и точностью работы.Режущее устройство устройства состоит из трех отдельных ламелей, задняя часть которых находится на одной оси с конвейерной лентой. Такая схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке урожая.

Все трущиеся детали и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

Z-653/2

Картофелекопалка транспортная, предназначена для минитракторов тягового класса 0,6-0,9. Вес оборудования составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на минитрактор, должна начинаться от 18 лошадиных сил.

Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы можно собрать до 100 центнеров с каждого гектара. При этом заготовленные клубни практически не пострадают.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км / ч.

Обзор популярных моделей картофелесажалок

КС-2МТ

Картофелесажалка мини-тракторная, рассчитанная на обработку двух рядов. Вес конструкции насадки 115 кг. Ширина между посадочными рядами регулируется, ширина может варьироваться от 60 до 75 сантиметров.

Для посевного материала выделены два бункера объемом 35 литров каждый. Следует отметить, что данный аппарат сажает 5 картофелин на погонный метр.

2 МБС-1

Сеялка картофельная однорядная от китайских производителей. Вес оборудования составляет 105 килограммов, поэтому для работы необходимо использовать минитрактор мощностью от 12 до 18 лошадиных сил.

Следует отметить, что глубина посадки клубней составляет 8-12 сантиметров, а шаг между кустами - 25-27 см.

Из особенностей можно выделить посадку картофеля и одновременное внесение удобрений. Для этого в картофелесажалке есть две емкости: 40 кг для семян и 25 кг для удобрений.

S-239

Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой приставкой вы можете регулировать ширину рядка, расстояние между клубнями и глубину посадки.

Производительность агрегата 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется минитрактор тягового класса 0,4 и выше.

Самодельная картофелекопалка

Если вы не хотите тратиться на заводское навесное оборудование, вы можете оборудовать свой минитрактор самодельной картофелекопалкой.Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать тяговое усилие.

Выполнение этой работы лучше доверить лицу с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для минитрактора.

Для начала нужно сделать каркас. Нужно взять металлический уголок или швеллер.Части каркаса свариваются электросваркой. Затем основная рабочая плоскость - лемех - изготавливается из листа металла или отрезка водопровода.

Эта деталь предназначена для вскрытия почвы. Некоторые фермеры прикрепляют лапу к раме элеватора с помощью сварки. Это ошибка, такой нож прослужит недолго, ведь он несет основную нагрузку. Лучшим вариантом будет резьбовое соединение.

Сам подъемник крепится к раме под углом.Для этого из стального профиля делают «стакан» со втулками. Втулки между собой соединены валами из высокопрочной стали. На шпонки валов установлены шестерни со ступицами.

Для изготовления приводного барабана вам потребуются роликовые цепи и шина. Стержень должен быть круглым, на него будут надеваться цепочки. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

Самодельная картофелекопалка для минитрактора готова к работе. Изготовление такой конструкции своими руками - довольно трудоемкий процесс. Вам также потребуются навыки электросварки и инженерные навыки.

Если вы только пробуете себя в роли изобретателя, гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопателей не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

Для тех, кто не понаслышке знаком со сваркой и любит возиться с различными приспособлениями, хочу добавить, что приведенная выше конструкция самодельного экскаватора далеко не единственная.

На просторах всемирной паутины можно найти чертежи различных устройств, предназначенных для уборки корнеплодов. Разобравшись в принципе работы и изучив схемы и чертежи, вы можете попробовать создать навесное оборудование по собственному проекту.

Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за минитрактором между рядами прицепной механизм лопатообразным ламелем поднимает подберезовики (рядок картофеля) и высвобождает плоды. .

Урожай, немного почвы, а также остатки ботвы попадают на цепной конвейер элеватора.

В других конструкциях после конвейера плоды попадают через проходной лоток в очищающий барабан, на приемном участке они бесконечно скапливаются, увеличивая время сбора урожая. В моем самодельном уборочном механизме нет очистного барабана - земля насыпается через решетку еще на конвейере, сушеные ботвы не доставляют особых неудобств, а очищенные плоды попадают в бункер для хранения.

Типовой проект

Комбайн прост по конструкции - он состоит из большого количества узлов и деталей от выведенной из эксплуатации сельскохозяйственной техники, в первую очередь от старой промышленной картофелеуборочной техники. Однако технология его изготовления проста - достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепная и 1 цепная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).


Пояснения к чертежу: 1, 2 - шарнир и тяги (на виде спереди условно не показаны), 3 - рама мотор-редуктора, 4 - топливный бак, 5 - двигатель, 6 - приводная цепь транспортера элеватора. , 7 - бункер-накопитель, 8 - тележка колесная, 9 - планки регулировочные, 10 - точка крепления элеватора, 11 - цепной конвейер, 12 - бортовой элеватор, 13 - лемех.

Лифтовое устройство

А теперь подробнее о каждом из важнейших узлов.Самый главный из них - лифт. Он выполняет 2 функции: транспортировку - перемещение и очистку картофеля, а также функцию основания - к его раме прикреплен комплектный зубчатый механизм. Подъемник установлен несимметрично к колесной тележке.


Самодельный чертеж лифта

Элеватор (конвейер и откосы на виде сверху условно не показаны): 1 - лемех, 2, 10 - борга, 3, 9 - откосы. 4 - рама, 5 - регулируемая опорная звездочка (з.= 9, 2 шт.), 6 - нерегулируемая опорная звездочка (z = 9, 2 шт.), 7 - фиксированная тяговая звездочка (z = 9, 2 шт.), 8 - ведущий вал, 11 - Болт М10 (16 шт).

Это связано с принципиальными особенностями работы трактора - ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа тракторных и контрольных колес постоянно перемещается между рядами, а другая группа - вдоль. убранная площадь поля. Рама лифта изготовлена ​​из угловых профилей 45х45 мм.К нему прикреплены лемех и корпуса опорных и тяговых звездочек на приводном валу конвейера. Конвейер цепно-пильный (гусеничный) - от списанного комбайна по уборке картофеля.

Его цепи были укорочены примерно до 1670 мм (изготовлено 44 стержня), а стержни - до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатились бы) и закреплена на опорных звездочках, передние регулируемые (определяют степень натяжения цепи).

Конвейер приводится в движение тяговыми звездочками на приводном валу. Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справится с количеством поступающих плодов. Борта из листовой стали (толщина - 1 мм) прикрепляют к угловым профилям каркаса, к бокам прикрепляют откосы, замыкая цепи, чтобы картофель не попал туда. Кроме того, установлены две пары кронштейнов: одна пара для ламелей, регулирующих угол наклона по отношению к колесной каретке, а вторая пара для установки лифта на каретку.Как указано выше, на лифте установлен мотор-редуктор с собственным основанием.

Силовая часть

Мотор от мопеда Д-6, без доработок (правда, очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Приводится в движение очень просто - с помощью спускового рычага. Для выполнения этой операции требуется достаточно ручного труда.


Чертеж электростанции

Мотор-редуктор: 1 - рама блока, 2.9 - звездочки большие (z = 48) со втулками, 3, 7 - звездочки малые (z = l6) со втулками, 4 - двигатель, 5,6 - валы верхнего и нижнего корпусов с подшипниками (от сельхозтехники), 8 - двигатель рама, 10 - цепи мопеда, 11 - рычаг ручного запуска двигателя.


Рама трансмиссии

Рама мотор-редуктора: 1 - стойка левая, 2 - кронштейн задний, 3 - кронштейн передний, 4 - нижняя поперечина (2 шт.), 5 - поперечина верхняя (2 шт.), 6 - стойка правая, 7 - люльки верхние (2 шт.), 8 - площадка под каркас двигателя (сталь, лист, s3), 9 - люльки нижние (уголок стальной 50х50х3, 2 шт.). Детали I - 7 из стального уголка 40х40х3. Все крепежные пазы выполнены на месте.

Редуктор состоит из трех цепных приводов (цепи - мопед, а звездочки - модернизированный велосипед), а также верхнего и нижнего промежуточных валов. Функция редуктора - передача крутящего момента от двигателя Д-6 на вал привода лифта. Топливо поступает самотеком из бензобака, установленного над двигателем.

Нагрузочный механизм также прост по конструкции. Состоит из каретки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека изготовлены из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне неуместно).

Для разгрузки отсека бункера решетчатое дно опускается, и фрукты накапливаются в заранее подготовленных пакетах.Лемех состоит из четырех частей: обрезного диска от культиватора, стального листа толщиной 4 мм, передняя кромка которого отрезана молотком по силуэту диска, и двух кронштейнов из уголка 45 × 45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны камни и сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.


Лапа прикреплена к основанию элеватора четырьмя болтами.Особо рассматривать сцепной механизм не буду. У каждого разная техника, и навесное оборудование обычно крепится по-разному ... Скажу только, что ведущим элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн проработал два сезона, что значительно сократило физический труд нашей семьи.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
