Утепление мансардной крыши своими руками

С каждым годом все больше наших соотечественников подпадает под соблазн обустроить жилую мансарду в своем доме. Это дает возможность расширить жилое пространство и добавляет некой романтики в общую концепцию дома, особенно если установить мансардные окна. Практически все новые загородные дома изначально строятся с мансардой, но ведь и в старых домах холодные чердаки сердобольные хозяева переделывают, утепляют, проводят отопление и обустраивают. Чтобы зимой в мансарде было тепло и сухо, летом прохладно и материалы служили долго, необходимо понимать саму суть технологии утепления мансардного этажа и понимать происходящие в нем процессы. Выполнить утепление мансардной крыши своими руками несложно, все работы довольно просты, понадобится только напарник и инструмент. Главное, все сделать правильно, тогда теплоизоляционный материал прослужит долго, древесина стропил не намокнет и не сгниет, а как следствие не понадобится скорый капитальный ремонт.

  1. Зачем необходимо утепление мансардной крыши
  2. Материалы для утепления мансардной крыши
  3. Как правильно утеплить мансардную крышу изнутри
  4. Как утеплить мансардную крышу снаружи
  5. Видео – как утеплить мансардную крышу



Зачем необходимо утепление мансардной крыши



Мансарда – особенное помещение, ее стены практически вплотную притянуты к поверхности крыши и вентиляционные зазоры составляют не более 10 – 15 см. Именно поэтому мансарда быстро остывает зимой и накаляется летом. Вся площадь кровли является как бы накопителем солнечного тепла летом, через нее же уходит большая часть тепла зимой. Это связано с теплопроводностью материалов, из которых она сделана, и вентиляцией. Например, зимой тепло, идущее от радиаторов отопления, поднимается вверх, растекается под сводом кровли и благополучно улетучивается, так как материал кровли обладает высокой теплопроводностью. Снег при этом подтаивает, превращается в лед и разрушает материал кровли.

А летом поверхность кровли накаляется и передает тепло всей конструкции, в итоге даже воздух становится горячим и спертым. С такой проблемой не справятся и два кондиционера.

В доме с классическим холодным чердаком дело обстоит совсем иначе. В нем функцию теплоизолятора выполняют снег на кровле зимой и воздух в чердачном помещении. Засыпные теплоизоляционные материалы на полу чердака плюс воздух, заключенный в чердачном помещении, прекрасно сдерживают тепло, идущее со стороны жилого отапливаемого помещения. В итоге даже в самые суровые зимы температура на чердаке не опускается ниже 0°С — -2°С. Благодаря этому снег на кровле не подтаивает и служит дополнительным теплоизолятором. Летом же температуру воздуха на чердаке можно регулировать, открывая и закрывая окна во фронтонах, фактически это самая настоящая вентиляция, которая отводит излишки тепла из чердака, предотвращая перегрев конструктивных элементов крыши.

Что же делать с мансардой? Необходимо тщательно теплоизолировать помещение, правильно подобрав материал, его толщину, место укладки и соблюсти технологию. Например, если использовать утеплитель недостаточной толщины – на глазок, то его может оказаться недостаточно, снег будет подтаивать, и в скором времени придется перестилать кровельный материал, так как старый придет в полную негодность. Достаточная ширина утеплителя позволит полностью изолировать мансардное помещение от кровли, а грамотно выполненная вентиляция отведет излишки влаги и конденсата из подкровельного пространства. Но обо всем по порядку.



Материалы для утепления мансардной крыши



Выбор наилучшего теплоизоляционного материала для утепления мансардной крыши – весьма ответственная задача. От вида утеплителя зависит, какой толщины будет «пирог» утепления и количество слоев в нем. В связи со спецификой места, где будет применяться материал, к нему предъявляются определенные требования:

  • Низкая тепловодность. Желательно брать материал с коэффициентом ниже 0,05 Вт/м*К.
  • Низкая влагопроницаемость. В связи с тем, что крыша может протекать, материал утепления должен быть влагоустойчивым и по возможности не намокать или не терять своих свойств при намокании. Если это условие невозможно соблюсти, тогда утеплитель необходимо гидроизолировать, исключив намокание.
  • Малый вес утеплителя – крайне важен, чтобы не перегружать конструкцию крыши. Определить вес материала можно по его плотности. Для утепления мансарды можно использовать минераловатные утеплители с плотностью 45 – 50 кг/м3, из стекловолокна – с плотностью 14 кг/м3. Более тяжелые плитные варианты (200 кг/м2) не подойдут.
  • Пожаробезопасность. Желательно, чтобы материал не горел и не поддерживал горения.
  • Способность держать форму. Так как место укладки утеплителя необычное – между стропилами под углом, то со временем легкие рулонные материала на основе минерального волокна могут сползать вниз, оставляя вверху большие зазоры – пустые пространства. Поэтому важно подобрать материал, который долгое время будет сохранять форму и размеры.
  • Устойчивость к сильным морозам, перепадам температур и способность выдерживать многочисленные смены циклов разморозки/заморозки.
  • Долговечность.

Толщина утеплителя для мансарды рассчитывается для каждого случая индивидуально. Это можно сделать с помощью специального онлайн-калькулятора. Для расчета необходимо указать регион строительства, толщину стен дома и их материал, толщину и материал утепления стен, толщину и материал перекрытий дома, а также толщину и материал утепления перекрытий. Все это крайне важно для расчетов теплопотерь, исходя из которых и подбирается толщина утеплителя. Если же подбирать «на глаз», то в большинстве случаев минваты слоем 250 мм бывает достаточно.

Рассмотрим самые популярные материалы, которые используют для утепления мансардных крыш.

Минеральная вата или стекловата – одно из самых удачных решений для утепления мансарды изнутри, хоть и не идеальное. Минеральная вата прекрасно укладывается в пространство между стропилами, не оставляя зазоров, не горит и не поддерживает горение, мало весит и служит прекрасным теплоизолятором. Плитные позиции базальтовой ваты прекрасно держат форму. Но при этом она довольно сильно впитывает влагу, как и любая вата, поэтому требуется гидроизоляция со стороны кровли и пароизоляция со стороны жилого помещения, так как пар минвата тоже хорошо впитывает. Намокшая минвата теряет до 60 % своих свойств безвозвратно, и требуется ее полная замена. К тому же, со временем она слеживается и рассыпается, плохо выдерживает механические нагрузки.

Тем не менее, минеральная вата остается одним из самых лучших материалов для утепления мансардной крыши своими руками. Стоит она недорого, с ней легко работать, а соблюдение правильной технологии позволит нивелировать ее недостатки. Для разных регионов толщина утеплителя рассчитывается индивидуально, но минимальный слой минваты для средней полосы РФ составляет 150 мм, в более холодных регионах толщину необходимо увеличить до 250 – 300 мм.

Пенополистирол или пенопласт – крайне популярный на рынке материал, которым пытаются утеплить все, и что можно, и что не стоит.

На фоне кажущихся идеальных характеристик – низкая теплопроводность, ничтожно малый вес, влагонепроницаемость и жесткая форма, у пенопласта есть существенные недостатки. Во-первых, различные марки пенополистирола обладают разной степенью пожаробезопасности от Г1 до Г4. И как показала практика, для утепления почему-то используют горючий пенопласт Г3 – Г4, что может очень плохо кончиться. Ведь огонь распространяется вверх, если загорится материал утепления мансарды, выжить в ней будет нереально. Во-вторых, работать с пенопластом не очень удобно, так как он крошится при разрезании и монтаже, между стропилами остаются зазоры, которые приходится заделывать всякими хитрыми способами. В-третьих, пенопласт со временем начинает крошиться и разрушаться. Учитывая все недостатки, утепление мансардной крыши пенопластом делать не стоит. Этот материал можно использовать только в тех метах, где он будет скрыт за стяжкой пола или слоем штукатурки.

Экструдированный пенополистирол – отличный материал для утепления мансарды снаружи, т. е. если укладывать его на стропила под кровельный материал. Он достаточно прочный, не боится влаги, не горит, прекрасно держит форму. И что немаловажно – требуется его совсем небольшой слой от 50 до 100 мм.

Пенополиуретан – современный материал, который задувается с помощью специальной установки, не оставляя ни малейших щелей или зазоров. Это неоспоримый плюс, тем более что таким напылением легко избежать мостиков холода в виде стропильных ног. Пенополиуретан не боится влаги, не горит, мало весит и прекрасно держит форму. Но у него есть другой недостаток – низкая паропроницаемость, он практически совсем «не дышит». Это означает, что в помещении мансарды будет всегда неприятно влажно, если не обустроить принудительную вентиляцию.

Эковата – один из самых идеальных вариантов в вопросе, как лучше утеплить мансардную крышу. Она также задувается во все щели, не боится влаги, практически не горит, мало весит, «дышит» и что самое важное – абсолютно экологична в отличие от всех остальных материалов. Ее испарения или случайные частички не способны нанести вред, в отличие он минеральной ваты.

При выборе утеплителя для мансардной крыши обратите внимание не только на характеристики самого материала, но и чисто конструктивные особенности его использования. Например, укладка минеральной ваты между стропилами  позволяет в случае надобности разобрать «пирог» утепления и проверить состояние стропил, отремонтировать их, а затем плиты минваты можно легко поставить на место. Если же напылять в пространство между стропилами пенополиуретан, то стропила становятся практически недоступными для ревизии. Так что ко всему необходимо относиться с умом.



Как правильно утеплить мансардную крышу изнутри



Самый распространенный способ утепления мансарды – изнутри, если позволяет пространство или нет других противопоказаний. Для этого используют утеплители на основе минеральной ваты, стекловаты и реже – экструдированный пенополистирол. Еще реже задувают пенополиуретан или эковату.



Схема утепления мансардной крыши изнутри

Соблюдение правильного «пирога» утепления мансардной крыши является залогом долговечности материалов и комфортности проживания в мансардном помещении.

Пирог утепления мансардной крыши (изнутри наружу):

  • Отделочный материал.
  • Вентиляционный зазор с обрешеткой.
  • Пароизоляционная мембрана.
  • Утеплитель – минеральная вата или стекловата.
  • Гидроизоляционная мембрана, выпускающая пар и не пропускающая внутрь влагу.
  • Вентиляционный зазор с обрешеткой.
  • Кровельный материал.

Пароизоляционную пленку необходимо использовать обязательно, если в качестве утеплителя будут ватные материалы. Так минвату можно уберечь от влажных паров жилого помещения. Если вместо минеральной ваты будет использоваться пенополиуретан или эковата, то пароизоляция не нужна.

Гидроизоляция нужна в любом случае, не зависимо от используемого утеплителя, она будет защищать деревянные элементы конструкции крыши. В качестве гидроизоляции необходимо использовать супердиффузионные мембраны, способные выпускать пар наружу и не пропускать влагу внутрь. Между гидроизоляционной пленкой и кровельным материалом необходим вентиляционный зазор от 4 до 10 см толщиной в зависимости от вида кровли. Через него будут выходить излишки пара из утеплителя.



Укладка утеплителя между стропилами мансардной крыши

Утепление мансардной крыши изнутри лучше производить на этапе строительства дома. Тогда все этапы работ будут выполнены правильно. Перед началом утепления необходимо определить, а где будем утеплять. Для этого рисуем чертеж мансарды с точными размерами и отмечаем, где будет отделка внутреннего пространства. Например, если жилое пространство будет занимать всю площадь, включая скат кровли до самого перекрытия, то утеплять необходимо весь скат кровли. Если же помещение будет как бы обрезанным, т.е. внизу между скатом и внутренней отделкой будет свободное пространство, тогда утеплять придется строго по нарисованной схеме, оставив свободное пространство для вентиляции. Но тогда на узких участках возле самого края кровли необходимо будет утеплить перекрытие.

Рассмотрим вариант утепления всего ската кровли:

  • Еще на этапе строительства, до того как постелить кровельный материал, необходимо гидроизолировать крышу. Для этого сверху стропил настилаем гидроизоляционную мембрану, начинаем снизу вверх, делая перехлест не менее 15 см и проклеивая стыки самоклеющимися лентами. Пленку необходимо расстилать не в натяг, чтобы она не порвалась, когда наступят морозы. Ее необходимо укладывать с провисом не более 2 см на 1 м. К стропилам гидроизоляцию прибиваем строительным степлером. Если такого нет, то можно использовать оцинкованные гвозди с широкой шляпкой.
  • Сверху прибиваем обрешетку из деревянных брусков. Их толщина подбирается в зависимости от требуемого размера вентиляционного зазора, минимум 2,5 см. Закрепляем обрешетку коррозиестойкими саморезами. Чтобы лишний раз не травмировать пленку, делаем отверстия в брусках заранее.

Важно! Для большей надежности можно делать два вентиляционных зазора: между утеплителем и гидроизоляцией, между гидроизоляцией и кровлей. Это обезопасит материал от намокания,  если вдруг на пленке будет скапливаться конденсат.

  • На обрешетку настилаем кровельный материал – черепицу, профнастил, шифер, металлочерепицу. Вот для монтажа мягкой кровли сначала необходимо сверху обрешетки прибить листы ДСП или влагостойкой фанеры, которые будут служить основанием для крепления.

  • Работы перемещаются внутрь мансардного помещения. Распаковываем утеплитель – минеральную вату и даем ей отлежаться и распрямиться. Нарезаем на необходимые куски. Ширина должна быть на 20 – 30 мм больше расстояния между стропилами, чтобы полотна держались «враспор».

  • Заталкиваем полотна утеплителя в пространство между стропилами. Нажимаем на середину полотна, и края распрямляются сами. Толщина стропила должна быть 200 – 250 мм.

Важно! Шаг между стропилами удобно подбирать под размер будущего утеплителя. Рулоны продаются шириной 1200 мм. Шаг можно делать 1200 мм или 600 мм, тогда рулон необходимо будет разрезать пополам.

  • Сверху утеплителя настилаем пароизоляционный материал с нахлестом 10 см, стыки проклеиваем скотчем. Закрепляем к стропилам скобами или с помощью обрешетки.
  • Набиваем обрешетку из реек толщиной 25 мм.
  • На рейки закрепляем отделочный материал.

На этом утепление завершено. Для более наглядного примера можно посмотреть видео утепление мансардной крыши.

Если Вы планируете утеплить мансарду в старом или уже построенном доме и не хотите снимать кровельный материал, то можно немного схитрить. Гидроизоляционную пленку можно расстелить внутри мансарды, оборачивая ею стропила и заводя в пространство между ними. Но в таком случае деревянные стропила получаются незащищенными в случае протечек.



Укладка утеплителя под стропилами мансардной крыши



Чуть реже применяется способ утепления, когда материал укладывается внутри мансарды поверх стропил, а не в пространство между ними. Основная причина – так можно избежать мостиков холода, которыми являются деревянные стропила. А так плотное прилегание теплоизоляционного материала обеспечит отсутствие щелей, а свободное пространство между стропилами будет служить дополнительной вентиляцией. Очень удачное решение, если пространство мансарды позволяет уменьшить его минимум на 30 см с каждой стороны.

Утепление мансарды изнутри помещения:

  • Изнутри на стропила прибиваем гидроизоляционную мембрану.
  • Крепим к стропилам подвесы для потолка из гипсокартона так, чтобы своим П-образным отверстием они смотрели друг на друга.

  • Заводим в подвесы утеплитель. Нарезаем полотна с небольшим напуском, чтобы исключить появление щелей. В итоге должно получиться сплошное полотно утеплителя. Намечаем по ходу, где находятся стропила.
  • Закрываем утеплитель пароизоляционной пленкой, крепим ее скобами.
  • Набиваем обрешетку для отделочного материала. Для закрепления используем длинные гвозди 150 – 200 мм, чтобы пробить утеплитель и достать до стропила.

В принципе этот способ можно сочетать с укладкой утеплителя между стропилами. Первый слой будет между стропилами, а второй будет перекрывать все, в том числе и мостики холода.



Как утеплить мансардную крышу снаружи



Утеплить крышу снаружи можно только на этапе строительства или если снять кровельный материал. Такой способ утепления позволяет оставить мансардное пространство в своем первозданном виде без потери площади. Также многие дизайнерские решения предполагают использование стропил в качестве декоративных элементов обстановки.



Технология утепления мансардной крыши снаружи

Утепление мансарды снаружи производится только плотными плитными материалами. К таким можно отнести экструдированный пенополистирол или Пеноплэкс. Он не боится влаги, поэтому не требует пароизоляции. «Пирог» утепления Пеноплэксом будет выглядеть так:

  • Плиты экструдированного пенополистирола.
  • Гидроизоляционная мембрана.
  • Вентиляционный зазор с обрешеткой.
  • Кровельный материал.

Неоспоримым плюсом такого способа утепления является то, что стропила доступны для осмотра и ремонта в любое время.



Укладка утеплителя на стропила мансардной крыши

Утепление экструдированным пенополистиролом поверх стропил позволяет создать сплошной теплоизоляционный слой без мостиков холода.

  • Чтобы материал не сползал с крыши, в самом низу к стропилам прибиваем доску, шириной, равной толщине утеплителя (от 50 до 100 мм).
  • Расстилаем плиты утеплителя в шахматном порядке. Начинать необходимо снизу, от фиксирующей рейки.
  • Закрепляем их к стропилам с помощью специальных дюбелей с шляпкой-грибом.
  • Расстилаем гидроизоляционную пленку, начиная снизу вверх, с нахлестом в 10 – 15 см, стыки проклеиваем скотчем. Пленка необходима, чтобы защитить материал от протечек и конденсата.
  • Набиваем обрешетку из брусков толщиной минимум 40 мм.
  • Монтируем кровельный материал.

Никакой дополнительной защиты изнутри экструдированный пенополистирол не требует.

Утеплять фронтоны мансардного помещения необходимо вместе со всем фасадом здания, т.е. снаружи. Выбор материала утепления полностью зависит от материала, из которого построен дом, и предпочтений хозяина. Например, если утепление производится с помощью системы навесного фасада, то можно использовать минеральную вату с пароизоляционной и гидроизоляционной пленками. А если планируется мокрый фасад, то под него можно укладывать пенопласт. Не забывайте, что соблюдение технологии – залог успеха.



Видео – как утеплить мансардную крышу

фото, видео, инструкция по возведению

Стропильная система мансардной крыши: разновидности и устройство конструкции

Мансардная крыша: фото, видео, инструкция по возведению, виды мансардной крыши. Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.



Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Стропильная система мансардной крыши: особенности конструкции


Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.



При создании проекта мансардной крыши следует:

  • выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
  • подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
  • выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
  • подобрать хорошую гидроизоляцию;
  • выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши


Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Схема стропильной системы мансардной крыши

Элементы конструкции мансардной крыши


Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

  • мауэрлата;
  • стропильных ног или стоек из балок;
  • вертикальных стоек;
  • прогонов;
  • конькового бруса;
  • обрешетки;
  • дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш


Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

  • односкатные;
  • двускатные;
  • ломаные состоят из двух или более скатов с разным углом наклона;
  • вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
  • полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
  • купольные характеризуются круглой или многоугольной формой;
  • сводчатые имеют в разрезе форму дуги.

Пример удачной реализации мансардной крыши усложненной конструкции

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Мансардная вальмовая крыша сложной конфигурации требует особых просчетов нагрузки на фундамент и стены здания

Односкатная мансардная крыша. Фото удачных проэктов


Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства


Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Двухскатная крыша является одним из самых популярных вариантов конструкции при строительстве мансардного этажа

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

  • щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
  • асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
  • ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

В случае строительства мансардной крыши с нестандартной конфигурацией стропильной системы стоит прибегнуть к услугам специалистов

Стропильная система мансардной крыши. Чертежи классического варианта


Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши


На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Окна для мансардной крыши


Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши


Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

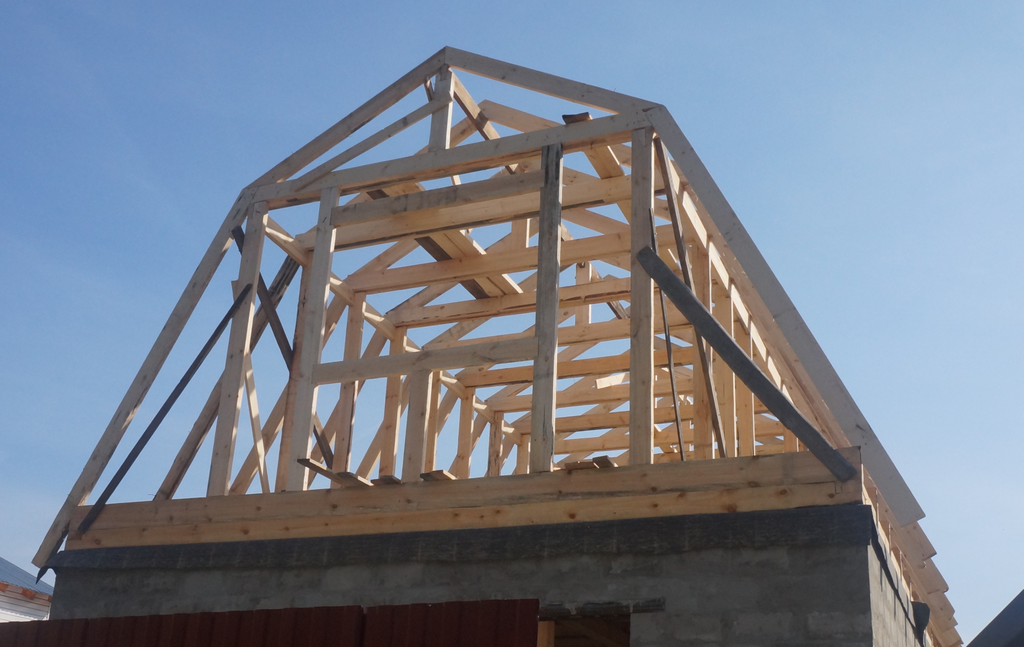

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши


Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

  • гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
  • диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.



Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.



Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Важные правила при утеплении мансардной крыши


Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ


Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Процесс утепления крыши снаружи вспененным пенополистиролом

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

  1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
  2. Набивается обрешетка.
  3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Слой утеплителя для помещения мансардного типа должен быть не менее 100 мм

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?


Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Видео: создание мансардной крыши своими руками, пошаговая инструкция.


На сегодняшний день мансарда – наиболее удачный способ расширить существующую жилплощадь. А учитывая разнообразие мансардных крыш, определиться с необходимой конструкцией можно без особого труда.

что это, виды, плюсы и минусы, фото

Мансардных квартир в многоэтажных домах немного, чаще всего верхний этаж под покатой крышей строят в загородных домах. Либо переделывают обычный чердак под мансарду, если это возможно. Рассказываем об особенностях такого жилья

Фото: Unsplash

Рассказываем об особенностях мансардного этажа

Материал проверила и прокомментировала Евгения Матвеенко, основатель студии дизайна интерьера FlatsDesign

Что такое мансарда?

В XVII веке французский архитектор Франсуа Мансар, представитель зарождающегося классицизма, часто использовал в проектах особую крышу с изломом. Ее называли «мансаровой», а затем она стала «мансардой», которую устраивают на чердачных этажах, превращая их в жилые помещения. По СНиП в такой комнате поверхности стен и крыши должны соприкасаться на высоте не более 1,5 м от пола. При этом потолок в жилых помещениях по правилам должен быть не менее 250 см, и в мансарде это распространяется на 50% от общей площади комнаты.

Какой бывает мансарда

Мансарды различают с учетом типа крыши:

  • Односкатная. Одна стена вертикальная, другая наклонена под углом 45°. Окна и балкон можно установить в любой из них. Такая мансарда удобна тем, что на крыше не скапливается снег — нет дополнительной нагрузки на кровлю.

    Фото: pinterest. com

  • Двускатная. Наклонены обе стены, между ними образуется угол (чаще всего 90°, но его можно сделать более острым или тупым). Это самый распространенный вариант в загородных домах.

    Фото: pinterest.com

  • Четырехскатная. Такой вариант сложнее в плане утепления. Часто дополняют «кукушкой» — дополнительным выступом с окном в одном из скатов.

    Фото: pinterest.com

  • Многощипцовая (ломаная). В конструкции используются несколько двускатных направляющих под разными углами. Такая крыша удобнее с точки зрения наполнения помещения: доступны варианты с размещением высокой мебели у стен.

    Фото: pinterest. com

  • С балконом. Чтобы расширить пространство, архитекторы дополняют мансарду балконом. Если разместить его над входом, можно дополнить дом колоннами. Последние будут играть роль несущих стен для выступа в мансарде.

    Фото: pinterest.com

Плюсы мансарды

Почему архитекторы и жильцы предпочитают мансарду? Аккуратные домики с покатыми крышами смотрятся привлекательно по сравнению с однотипными прямоугольными строениями. Если врезать в кровлю окно или спроектировать балкон, то дом становится интереснее. Помимо этого, у мансарды есть и другие преимущества:

Практичность и комфорт

Посредством мансарды можно значительно увеличить пространство. Такое решение обойдется дешевле возведения полноценного второго этажа, если перестроить имеющийся чердак под жилую комнату. Вы сэкономите на материале для стен, отделке и теплоизоляции (ее можно заложить в кровлю). Но придется увеличить бюджет, если планируете мансардные окна и балконы.

Много света

Верхняя комната может стать максимально светлой при обустройстве дополнительных окон в крыше. Благодаря угловому расположению мансарда освещается в два раза лучше по сравнению со стандартными помещениями. Важно предусмотреть, что летом верхний этаж сильно нагревается, поэтому его придется часто проветривать либо продумать солнцезащитные жалюзи и шторы.

Ближе к солнцу — больше энергии

И это не про пользу солнечных лучей. Дело в том, что значительная поверхность мансарды граничит с улицей, поэтому в холодное время года комната теряет больше тепла. Для прогревания помещения, если у вас нет печи или камина, требуется больше энергии. Некоторые архитекторы предпочитают обустраивать в мансарде вентиляцию, что еще больше увеличивает энергозатраты.

Широкий функционал

Помещение под крышей подойдет для любых нужд, при достаточном бюджете несложно обустроить даже ванную комнату. Но учитывайте, что на мансардный этаж лучше проникают уличные звуки, особенно шум дождя и птиц, гуляющих по крыше. Если планируете создать там спальню, рабочий кабинет или детскую, стоит позаботиться о дополнительной шумоизоляции. Чердачное помещение изначально используется для хранения вещей. Если вам хватает жилых комнат, можно оборудовать на мансардном этаже гардеробную, функциональную кладовую или библиотеку.

Фото: pinterest. com

Безграничная фантазия в интерьере

При создании мансарды можно сэкономить на строительстве. Но если вы мечтаете о гладких стенах внутри этажа, это будет стоить дороже по сравнению со стандартным прямоугольным помещением. Для экономии выбирают деревенский стиль или лофт; в них идеально впишутся балки и имеющиеся перекрытия, которые не придется обшивать.

Фото: pinterest.com

Необязательно, чтобы верхний этаж полностью соответствовал по стилю нижнему, но желательно, чтобы они не противоречили друг другу. Интересным вариантом может стать тотал уайт: за счет избытка света такое помещение выглядит еще уютнее и просторнее. К тому же белая комната оставляет пространство для творчества в вопросах наполнения, а деревянные балки красиво смотрятся практически в любом интерьере.

Фото: pinterest.com

Использование перекрытий

Кстати, о балках. Помимо основной функции — поддержки крыши — они могут помочь в создании оригинального дизайна. Например, на перекрытиях располагают встроенные антресоли. Создатели этого проекта вписали потолочные балки в детскую комнату с элементами спортзала: вместо шведской стенки снаряды свисают с потолка, а на одной из поверхностей расположен скалодром.

Фото: pinterest.com

Минусы мансарды

Казалось бы, мансарда — идеальный вариант для дома. Но все же стоит обдумать ее необходимость на стадии проектирования дома, учитывая некоторые нюансы:

  1. Меньше функциональной площади. Низкие потолки «съедают» часть жилого пространства, хотя по метражу дом остается большим.
  2. Специальные окна. Нестандартные рамы и стекла стоят. Ощутимо дороже, но обычные не подойдут для мансарды.
  3. Сложная теплоизоляция. Гидро- и теплоизоляционные материалы должны быть очень качественными, в противном случае верхний этаж будет холодным.
  4. Правильная кровля. Монтаж мансардной крыши делают из тепло- и хладостойких материалов. Помимо этого, стоит побеспокоиться о дополнительной шумоизоляции от дождя и града.
  5. Наполнение комнаты. Покатые стены и слуховые окна требуют более тщательной планировки внутреннего интерьера. Уже не получится расположить вдоль стен высокие прямоугольные шкафы, стеллажи и стандартные открытые полки. В большинстве случаев оптимальным решением будет заказать встроенную мебель.

Комментарий эксперта

Евгения Матвеенко, основатель студии дизайна интерьера FlatsDesign:

«Мансарда в частном доме может стать прекрасным жилым помещением, если задуматься о ней уже на этапе проектирования. Чтобы сделать ее удобной, нужно предусмотреть правильную высоту стен и потолка, общую площадь помещения, санузел, построить лестницу с нужными параметрами, выстроить интерьер с учетом особенностей.

Нужно помнить, что планировочное решение, которое кажется свободным и открытым на бумаге, в реальности будет совсем другим. Скошенные поверхности кровли будут заметно сужать полезное пространство. С учетом того, что там должна обязательно уместиться мокрая точка, рекомендую заложить площадь мансарды не менее 50 кв. м.

Насколько функциональным будет помещение, зависит от того, на какой высоте стен будет начинаться скос кровли – она должна составлять не менее 1,2 м. Если в проекте заложено иное, стоит задуматься над тем, чтобы приподнять кровлю – это расширит возможности для использования мансарды. Если считать высоту помещения по высоте конька кровли, то здесь не рекомендуется ориентироваться на стандартный размер — 2,5 м будет недостаточно. Комфортной будет высота более 3 м.

В мансарде можно обустроить практически любое пространство. Все зависит от планировки дома в целом и от семьи, которая будет там жить, их склонностей и занятий. Если человек пишет картины — можно сделать там мастерскую. Писатель может устроить все так, чтобы ему было удобно находить вдохновение и создавать литературные произведения. Если хозяин дома – тренер, который тренирует у себя дома или просто увлеченный спортом человек – на мансарде можно оборудовать фитнес-зал.

Можно сделать там и спальню для семьи, если не хватает возможностей для этого на нижних этажах, или просто зону отдыха. Дети обычно в восторге от мансарды, очень любят проводить там время. Иногда им отводят весь этаж — устраивают детскую, пространство для игр, кинотеатр.

Не слишком удобно размещать в мансарде гардеробную, особенно когда это третий этаж в доме без лифта. Но если больше нет места, чтобы обустроить пространство для хранения вещей, можно сделать и это. Не рекомендую размещать там сауну: не очень удобно приносить туда все необходимое, а потом в расслабленном состоянии спускаться.

Жилое пространство требует устройства в мансарде санузла. Подвести коммуникации можно с нижнего этажа и спрятать все устройство в потолке. В проектировании нужно учитывать эргономику. Например, унитаз можно разместить в районе скоса кровли, а вот умывальник — уже неудобно.

Поскольку в мансарде сложный потолок перетягивают внимание на себя, не стоит перегружать интерьер, лучше придерживаться минималистичного стиля. Хочется создать легкое, не напрягающее пространство, не вызывающее тревожности.

Планируя интерьер в мансарде, обратите внимание на такие особенности:

  1. Двери (как вариант — со скошенными углами) нужно проектировать в самых высоких точках. Есть и особенности установки света — из-за конька крыши трудно повесить люстру. С проводкой лучше не экспериментировать, а ограничиться настенными светильниками, точечными и направленными. Мебель придется изготовить на заказ под параметры комнаты.

  2. Стены можно выстроить вертикально, срезая нужную часть скошенной крыши. Площадь при этом уменьшится, зато это будет полноценное пространство. Или же под кровлей можно выстроить стеллажи, деля пространство поперек. Это поможет визуально выровнять скошенную кровлю. Еще один вариант использования пространства под крышей – сделать там лаунж для отдыха, низкую лежанку, на которой можно расположиться сидя, лежа. Рабочий стол лучше поставить рядом с окнами, чтобы на него падал свет.

Особенность мансарды в том, что она подвержена температурным колебаниям и воздействию влаги. Но эта проблема решается с помощью грамотно выстроенного кровельного «пирога» — сочетания строительных и тепло- и пароизоляционных материалов, которые обеспечат надежную защиту от всех неблагоприятных факторов. Никаких особенных материалов для отделки не требуется. А вот система кондиционирования необходима — в мансарде всегда жарко.

Ширина лестницы должна составлять не менее метра, угол наклона — 30-40 градусов. Стандартный размер ступеней — 25-30 см. Параметры лестницы может понадобиться подогнать под жителей мансарды: если, например, это высокий человек, то ширину ступеней нужно будет увеличить.

Если установить в кровле окна, они добавят мансарде свет. Подойдет стандартный размер — 70 см на 1 м 40 см. Окна в этом случае находятся в перспективе, под наклоном — глаз воспринимает их меньше, чем они есть.

Окна в мансарде часто протекают, связано это с некачественным монтажом. Чтобы избежать проблем, доверьте его профессионалам. Хорошая функция — дистанционное управление окнами, но, по опыту, клиенты редко пользуются этим приспособлением. Здесь многое зависит от привычек человека. Не забудьте предусмотреть затемнение — иногда хочется, чтобы света было не слишком много.

В теории никто не запрещает построить мансарду над гаражом. Но это не совсем экологично. Выхлопные газы, радиоизлучение, накопленное на колесах, создают нездоровый фон для жилого помещения. Если все-таки непременно хочется сделать именно так, нужно продумать, как надежно изолировать эти воздействия. Мансарда над баней — тоже спорное решение. Здесь необходимо внимательно отнестись к теплоизоляции. Когда баня разогреется, тепло будет подниматься вверх, и там будет сложно находиться. Чтобы пространство было жилым и комфортным, потребуются специализированные инженерные решения.

Чтобы сделать мансарду красивым и уютным жилым помещением, проектировать ее нужно заранее, а в интерьере использовать решения с учетом особенностей комнаты и комфорта жильцов.»

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Мансардная крыша своими руками видео

Дом с мансардой – это не просто дополнительная жилая площадь, но и презентабельный вид всего строения. Даже если помещение под крышей не отапливаемо и применяется только летом, оно все равно имеет мощную «воздушную подушку», способствующую задерживанию тепла внутри всей постройки.

Мансардная крыша своими руками: видео, фото

Сделать мансарду самостоятельно будет сложно, особенно если Вы не имеете соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может устанавливаться под различными типами крыш, но наиболее популярным является ломанная или двускатная конструкция. По схеме строения они немного отличаются между собой.

Для того чтобы определиться, какая из конструкций будет больше подходить для Вашего дома и окажется проще в монтаже, необходимо рассмотреть оба варианта более детально. К тому же мастер, который будет заниматься строительством мансардной крыши должен разбираться, какую из двух видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из существующих двух видов стропильных систем, представляет собой наслонную и висячую конструкции. Каждая из них отличается особенностью, и какую из них выбрать, зависит от того, как находятся несущие стены сооружения.

Висячая конструкция

Висячая конструкция – это система стропил, опирающая только на крайние капитальные стены. Это происходит, когда в самом доме, кроме внешних стен, нет никаких капитальных перегородок.

Эту конструкцию можно применять только в том случае, если между двумя капитальными стенами расстояние не более 8 м, поскольку эта система дает высокую нагрузку на фундамент. Чтобы снизить ее, в висячей системе применяются разные элементы, такие как затяжки и бабки, подкосы и ригели. К примеру, бабка подвешивает затяжку к коньковому соединению, а подкосы подтягивают балки к стропильным ногам.

Для балок перекрытий в висячей системе используют отесанные бревна или достаточно толстые бруски, устанавливающиеся на ребро. Их сечение должно быть не меньше 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, и чтобы не ошибиться в параметрах, лучше поручить расчеты специалисту.

Наслонная система

Наслонная система, в отличие от висячей, держится не просто на двух внешних несущих стенах, но и на капитальных перегородках, установленных на фундаменте. Поэтому, планируя постройку мансарды, необходимо заранее продумать, какой будет конструкция ленточного фундамента, на котором будут устанавливаться капитальные перегородки. Наслонная система прекрасно подходит для устройства мансарды, поскольку выдерживает высокие нагрузки, по сравнению с висячим вариантом. Он предоставляет хорошую основу для балок перекрытия и соответственно для пола мансарды.

Если же делать ломанный вариант мансардной крыши, то есть смысл использовать комбинированную систему кровли, то есть боковые стропила устанавливаются по наслонному типу, а коньковые – в виде висячей системы.

Мансардная крыша своими руками: видео, фото

При строительстве дома из блоков или кирпича с мансардой часто ее фронтальная сторона строится из такого же материала. Это удобно, потому что не придется рассчитывать параметры этих элементов крыши и собирать из брусков, поле чего поднимать на стену. Но важно понимать, что стены строения должны обязательно стоять на надежном фундаменте и иметь хорошую толщину, поскольку такой фронтон дает существенную нагрузку на главное строение.

Если же мансарда выполняет роль еще одного этажа круглогодично, то сложенная из пеноблоков или кирпича фронтонная стена – это прекрасный вариант для создания жилого помещения под крышей.

Чтобы мансардные помещения при двускатной крыше были просторными и имели нормальную высоту, угол скатов крыши должен быть приблизительно 45-50°, в зависимости от ширины торцевой части сооружения. Если брать меньший угол – существенно уменьшится объем помещения. Увеличение крутизны скатов сделает крышу неоправданно высокой, она утяжелится, будет иметь большую парусность при ветровой нагрузке, а расходы материалов будут нецелесообразны.

Безусловно, монтаж двускатной крыши проще, по сравнению с ломанной конструкцией, поскольку используются ровные стропила без дополнительных связей и всяких перегибов. Но ломанная конструкция позволяет сделать помещение в этой части более просторным, а потолки соответственно более высокими.

Ломанная система и в исполнении, и в расчетах, и в настиле кровельного покрытия намного сложнее, но она не просто создает более просторное пространство под крышей, но и придает солидности всему строению. Ее основная сложность заключается в большом количестве сложных связующих элементов. Все связки должны выполняться согласно с технологией, в противном случае крыша получится неустойчивой.

Если стены выстроены из кирпича или камня, то фронтальные части лучше выложить заранее во время общей кладки. В таком случае, чтобы создать уникальную стропильную систему, ровняясь на готовые фронтоны, можно установить промежуточные стропила и специальные подпорные крепления к ним.

Перед тем как покупать и готовить материал для той или иной системы, нужно составить проект конструкции с соответствующими размерами – он станет главным руководством для подготовки и сборки элементов во время монтажа.

Видео: стропильная система ломаной мансардной крыши

Проект мансарды

Разрабатывая схему постройки мансарды, лучше это сделать в различных проекциях, чтобы наглядно понять, как будут размещаться элементы стропильной системы. Важно правильно рассчитать какой должна быть высота конька крыши, поскольку именно от нее зависит размер площади.

Подготавливая схему-проект постройки крыши для мансарды, необходимо рассчитать высоту потолка, конька и общую площадь помещения.

Минимальная высота от пола до конька – 2,5-2,7 м, если же такое расстояние будет меньшим, то помещение нельзя называть мансардой, ему больше подходит название чердак. Такой показатель установлен нормами СНИП.

Для того чтобы все элементы были точно вычерчены и имели правильное расположение в общей системе, необходимо отталкиваться от фигуры с прямыми углами, а именно от квадрата или прямоугольника – сечение создаваемого мансардного помещения. Опираясь на ширину и высоту будущей комнаты,Вы никогда не ошибетесь с величинами углов, под которыми находятся скаты крыши, с расположением стропил, конька и прочих подпорных элементов. Выяснив эти параметры, их нужно сразу занести в чертеж.

Прежде всего, нужно вычислить середину ширины фронтальной стены. Дальше от этой точки определяется высота конька, потолка мансарды, расположение стен (стоек) и размер карнизного свеса.

В связи с тем, что каждая из этих конструкций имеет некое количество соединительных узлов с разными конфигурациями, неплохо бы каждую из этих связок прорисовать отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются в этой точке.

Все стропильные системы включают основные и дополнительные элементы, которые могут встречаться не в каждой конструкции. К главным составляющим крыши мансарды относятся:

  • балки перекрытия (основа для остальных элементов системы). Их укладывают на капитальные стены.

  • Стропильная нога, состоящая из двух отделов (в случае ломанной схемы) или прямая в двускатной системе. Верхнее стропило в таком случае называется коньковым, поскольку образует самую высокую точку крыши – конек, а стропила, которые формируют стены мансарды, называют боковыми.

  • Мауэрлат – мощный брус, который закрепляется к капитальным боковым стенам. На этот элемент необходимо установить стропильные ноги.

  • Коньковая доска или брус – неотъемлемый элемент для двухскатной крыши, но далеко не всегда используется при устройстве ломанной кровли.

  • Стройки – опорные элементы, которые требуются для укрепления ломаной и двухскатной конструкции. В первом случае к ней присоединяют боковое и коньковое стропило, а в последнем – стойка выступает хорошей подпоркой для длинного стропила. Более того, стойки являются каркасом для обшивки и утепления стен мансарды.

  • Диагональные связывающие элементы дополнительно скрепляют продольные балки или стойки и стропила, тем самым делая конструкцию еще более прочной.

  • Межстропильные прогоны устанавливаются в случае ломанной крыши для жесткости конструкции.

  • Балки чердачного перекрытия используются в обоих вариантах системы – ими связывают стойки, и они выступают каркасом для устройства потолка.

Для того чтобы быть уверенным, что проект разработанный без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно Вы подобрали параметры мансарды к длине и ширине стен строения.

Видео: расчет мансардной крыши с помощью ПО

Параметры материалов для строительства мансардной крыши

Когда графический элемент будет готов, то, отталкиваясь от размеров, поставленных на нем, Вы сможете рассчитывать количество материалов, которые понадобятся для строительства мансардной крыши. Выбирать материалы необходимо по их характеристикам, которые должны соответствовать требованиям экологической и противопожарной безопасности.

Для древесины нужно предусмотреть обработку антисептиком, которая существенно снизит горючесть материалов. Для строительства потребуются:

  • доски под стропильные ноги, сечение которых подбирается по результатам расчетов, о чем Вы узнаете немного ниже.

  • Брус в 150х200 или 100х150 мм – для балок перекрытий, в зависимости от ширины между несущими стенами, стропильной системы, а также для прогонов, ендов или диагональных ног – если они, конечно, предусмотрены конструкцией.

  • Брус от 100х150 или 150х150 мм, предназначенный для укладки мауэрлата.

  • Обычно для стоек применяется брус 150х150 или 100х100 мм.

  • Необрезная доска для чернового пола, а также некоторых крепежных элементов.

  • Отожженная стальная проволока диаметром 3-4 мм – для скрепления некоторых деталей.

  • Болты, гвозди, скобы различных размеров, уголки разных конфигураций и прочие крепежные элементы.

  • Пиломатериалы для контробрешетки и обрешетки для кровельного материала – в зависимости от того, какой будет тип кровли.

  • Пароизоляционные и гидроизоляционные мембраны.

  • Утеплительные материалы, предназначенные для термоизоляции кровли.

  • Кровельный материал и специальные крепежные элементы.

Сечение стропила

Стропила предоставляют элемент кровли, который воспринимает основные внешние нагрузки, а значит к их сечению предъявляются особые требования.

Размер необходимого пиломатериала зависит от многих параметров – начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая выпадающей на них ветровой и снеговой нагрузкой.

Геометрические параметры стропильной системы легко определяются на чертеже. Но чтобы разобраться с другими параметрами, придется обратиться к справочным материалам и выполнить некоторые расчеты.

Снеговая нагрузка

Ни для кого не секрет, что снеговая нагрузка отличается в разных регионах нашей страны. Ниже на рисунке Вы увидите карту, на которой вся Россия разбита на зоны, демонстрирующие снеговую нагрузку.

Всего выделяют 8 зон (последняя относится к эстремальным и ее можно не рассматривать для сооружения мансардной крыши).

Районы по величине снеговой нагрузки Значение в кг/м2 Значение в кПа
I 80 кг/м² 0.8 кПа
II 120 кг/м² 1.2 кПа
III 180 кг/м² 1.8 кПа
IV 240 кг/м² 2.4 кПа
V 320 кг/м² 3.2 кПа
VI 400 кг/м² 4.0 кПа
VII 480 кг/м² 4.8 кПа

Теперь Вы можете точно рассчитать снеговую нагрузку, которая будет напрямую зависеть от угла ската крыши. Для этого используется такая формула:

S = Sg × μ

Sg – показатель в таблице (внимательно изучите карту и таблицу, прилагаемую к ней).

μ — поправочный коэффициент, который зависит от крутизны ската крыши.

Например, если угол ската крыши меньше 25°, то — μ=1,0; если от 25 до 60°, то μ=0,7; если больше 60°, то снег не будет задерживаться на крыше, и снеговая нагрузка не берется в расчет.

Если мансардная крыша ломанной конструкции, то для различных ее участков нагрузка может иметь неодинаковые значения.

Угол наклона крыши можно определить простым соотношением высоты и основания треугольника (обычно – половина ширины пролета) или транспортиром по чертежу.

Ветровая нагрузка

Этот показатель также во многом зависит от региона постройки сооружения, от высоты его крыши и от особенностей окружения.

И вновь для расчета понадобится определить исходные данные по карте и таблице, прилагаемой к ней.

Расчет для этого задания будет осуществляться по следующей формуле:

Wp = W × k × c

W – значение в таблице, в зависимости от конкретного региона.

k – коэффициент, учитывающий месторасположение и высоту здания (см. таблицу).

Буквами в таблице указаны следующие зоны:

  • А – открытая местность, лесостепи, степи, тундра, пустыни, лесотундра, побережья морей, водохранилищ и крупных озер.
  • Б – территории городов, местность с частыми препятствиями для ветра, искусственными или рельефными, высотой не меньше 10 м, лесистая местность.
  • В – плотная городская застройка, высота зданий от 25 м.

с – коэффициент, который зависит от преобладающего направления ветра (розы ветров региона), а также от угла наклона кровли.

С таким коэффициентом дело намного сложнее, поскольку ветер способен оказывать двоякое воздействие на крыши. Так, он оказывает опрокидывающее, прямое воздействие на кровельные скаты. Однако при малых углах отдельное значение имеет аэродинамическое воздействие ветра – он поднимает плоскость ската за счет возникающих подъемных сил.

Как Вы уже заметили, что на схемах, которые прилагаются к таблицам, отмечены участки крыши, которые подвергаются максимальным ветровым нагрузкам, а также обозначены соответствующие коэффициенты, используемые для расчета.

Стоит отметить, что при углах ската до 30° (на участке коньковых стропил) коэффициенты обозначены и отрицательные (направленные вверх) и со знаком плюс. Они несколько гасят ветровую нагрузку, а чтобы уменьшить воздействие подъемных сил, нужно тщательно закрепить кровельный материал и стропильную систему на этом участке, применяя дополнительные связи (к примеру, отожженную стальную проволоку).

Как только снеговая и ветровая нагрузки будут рассчитаны, их можно просуммировать и с учетом конструктивных особенностей системы, выявить сечение досок для стропил.

Учтите, что эти данные указаны для самых применяемых хвойных материалов (ель, сосна, лиственница или кедр). В таблице Вы можете увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и сортности материала.

Значение суммарной нагрузки указано в Килопаскалях (кПа). Провести эту величину в привычные килограммы на м2 не составит особого труда. 1 кПа ≈ 100 кг/м².

Что касается значения размеров доски по ее сечению, то оно округляется в большую сторону стандартных размеров пиломатериалов.

Какие инструменты понадобятся для обустройства мансардной крыши своими руками?

Безусловно, во время работы не обойтись без набора инструментов, в список которых входит:

  • шуруповерт, электродрель;
  • строительный уровень, рулетка, отвес и угольник;
  • стамеска, топор, молоток, долото;
  • электролобзик, циркулярная пила, ножовка;
  • плотницкий нож.

Если работа будет проходить в окружении грамотных наставников, поэтапно и аккуратно, а инструмент будет качественный, процесс будет намного ускорен.

Мансардная крыша своими руками: основные этапы + видео

Важно четко соблюдать последовательность работ, ведь только так конструкция получится прочной и надежной.

  1. Крепление мауэрлата.

Установка любой стропильной системы должна начинаться с закрепления на торце боковых стен строений мощного опорного бруса – мауэрлата. На него удобно устанавливать стропильные ноги. Он изготавливается из качественного бруска 100х150 мм. Мауэрлат укладывается на гидроизоляцию из рубероида, настеленную по верхнему торцу стены (невзирая на материал).

Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Он закрепляется к стене посредством металлических шпилек, которые предварительно вмуровывают в венец или бетонный пояс, идущий по верхнему краю стены сооружения или анкерными болтами 12 мм. Они должны входить вглубь стены не меньше чем на 150-170 мм. В том случае, если мауэрлат устанавливается на стену из дерева, то брусья прикрепляются к ней с помощью деревянных нагелей.
  1. Установка стропильной системы.

Монтаж стропильной конструкции начинается с установки балок перекрытия, которые могут крепиться сверху на мауэрлат (если Вы планируете вынести балки за пределы помещения, увеличив его площадь). В такой конструкции стропильные ноги закрепляются непосредственно на балки перекрытия.

В ином случае они могут укладываться на гидроизолированные стены и закрепляться с помощью скоб или уголков к внутреннему краю мауэрлата. Этот вариант используется, если стропильные ноги нужно закреплять прямо на мауэрлат.

Затем нужно рассчитать центр балки перекрытия, поскольку эта отметка будет ориентиром для выявления месторасположения конька и опорных стоек.

Стойки должны находиться на одинаковом расстоянии от середины балки перекрытия. В будущем они станут определять расположение стен помещения, а именно его ширину.

Бруски для стоек должны иметь сечение, отвечающее размеру балок перекрытия. Стойки крепятся к балкам с помощью деревянных накладок и специальных уголков. Но для начала их наживляют гвоздями, после чего выравнивают с помощь отвеса и строительного уровня и только потом капитально закрепляют с расчетом на предстоящие нагрузки.

Как только первая пара стоек будет установлена, их скрепляют сверху бруском (затяжка). Он в свою очередь соединяется с помощью металлических уголков со стойками.

Когда затяжка будет закреплена, у Вас получится П-образная конструкция. По бокам на нее устанавливаются наслонные стропила, которые укладываются на мауэрлат или крепятся к балке перекрытия вторым концом.

На установленные опоры для бруса или в стропиле выпиливается паз (специальная выемка). С ее использованием стропила устанавливаются на брус мауэрлата и крепятся посредством металлических скоб.

Для обеспечения жесткости конструкции от основания стойки к средине бокового стропила можно установить подкосы. Если этого окажется мало, и Вам не жалко материала, то неплохо было бы усилить общую конструкцию схватками и дополнительными стойками.

Затем на затяжке вычисляется середина. К этому месту будет крепиться балка, которая подпирает коньковое соединение верхней висячей подсистемы стропил.

Следующий этап – установка коньковых стропил. Они могут скрепляться различными соединениями – это могут быть мощные болты с металлическими шайбами или пластинами или металлическая накладка.

После их установки к средине затяжки и коньку крепится бабка.

По завершению работы над одной частью стропильной конструкции необходимо сделать остальную часть по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не больше 900-950 мм, но лучшим вариантом будет интервал в 600 мм, что придаст конструкции необходимую устойчивость и жесткость и будет удобно для утепления посредством стандартных матов минеральной ваты. Но это существенно утяжеляет конструкцию и увеличивает расходы материалов.

Сначала устанавливаются боковые детали системы в сборе, после чего промежуточные. Они связываются между собой прогонами, которые устанавливаются между верхними концами стоек и работают, как распорки. Так, получается жесткая конструкция стропил мансарды, где уже будет готовый каркас для отделки стен.

Гидроизоляция мансардной крыши

Как только Вы выстроите стропильную систему, можно приступать к отделке ее утеплительными и прочими сопутствующими материалами.

Стоит отметить, что первым покрытием поверх стропил должна быть гидроизоляционная и ветрозащитная пленка. Она прикрепляется к стропилам с помощью стиплера и скоб, начиная от карниза. Полотна настилаются внахлест (200 мм), а затем водостойким скотчем склеиваются стыки.

Сверху гидроизоляции набивается контробрешетка, которая лучше зафиксирует пленку на поверхности и создаст вентиляционное расстояние между кровельным и ветрозащитным материалом. Обычно контробрешетка выполняется из досок толщиной в 50-70 мм и шириной в 100-150 мм.

Перпендиколярно ей закрепляется обрешетка, на которую настилается кровельный материал. Что касается шага между рейками, то он рассчитывается в зависимости от размеров и типа листового кровельного материала, с учетом необходимого для него нахлеста.

Если же Вы используете мягкую кровлю, то на контробрешетку обычно закрепляются фанерные листы.

Как проходит монтаж кровельного покрытия

На подготовленную фанеру или обрешетку закрепляется кровельный материал. Обычно его монтаж начинается от карниза крыши и дальше поочередно, от одного из краев – в зависимости от типа кровли. Сами кровельные листы устанавливаются внахлест. Если для покрытия применяется металлочерепица или металлический профиль, то этот материал закрепляется с помощью специальных саморезов с эластичными прокладками. Обычно крепежные элементы подбираются по цвету к материалу.

Наиболее сложный этап в покрытии ломаной крыши – переход от наслонных боковых стропил к коньковым стропилам. Также могут возникнуть некие сложности и в том случае, если на крыше предусмотрены выступы для обустройства кровли над окнами или балконами.

Более того, если на крышу выходит дымоходная труба, для нее нужно отдельное оформление отверстия в утеплительном слое и стропильной системе, а на кровле – устройство вокруг надежной гидроизоляции.

Какой материал лучше использовать для крыши мансарды, Вы тоже можете узнать на нашем строительном портале в соответствующем разделе.

Видео: строительство мансардной крыши своими руками

Стоит отметить, что работа по возведению любой крыши, включая такую сложную, как мансардная, очень ответственная и опасна, поэтому требует повышенных мер безопасности. Если у Вас нет опыта в таких строительных процессах, то лучше поручить их выполнение специалистам или пригласить опытного мастера, под контролем которого выполнять все действия, аккуратно и осторожно.

Возможно Вам будет также интерестно:

видео. Мансарда из каркасных модулей

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.


Саму программу качайте здесь – (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

  • Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
  • Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

  • Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
  • Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

  • вес деревянной обрешетки от 10 до 12 кг/м²;
  • вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
  • вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

  • Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
  • Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
  • Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
  • На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
  • Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

  • Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
  • Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
  • Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.


Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

  • Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
  • Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
  • Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
  • Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.


Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Обшивка фронтонов и сооружение обрешетки

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.


По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности — чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции — толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены — монтируются в процессе кладки.

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, — строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны — доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля — 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ — собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху — к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая — по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки — удлиняющие доски, образующие свес кровли.

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой — от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

Современная мансардная крыша – это отличная возможность без лишних хлопот значительно расширить жилую площадь вашего дома. Но, если привлекать к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без наличия опыта. Уверяем, мансардная крыша своими руками – это более чем реально. Предлагаем вам исчерпывающую инструкцию.

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед . Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

  • Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
  • В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
  • Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
  • Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
  • Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

  • Для начала вам понадобятся деревянные балки 10х10 см в сечении. Накладываются они поверх гидроизоляции. Лучший материал для нее – рубероид или толь, который продается в рулонах. Работать с ними вполне удобно и каких-либо дополнительных навыков вам не понадобится. Если перекрытие у вас сделано также из дерева, то дополнительный брус под основные балки укладывать нет необходимости.
  • Следующий шаг – установка стоек на балки. Вам подойдет все тот же брус с сечением 10х10 см. Эти стойки – своеобразный скелет стен вашей мансарды. Чтобы они полностью выполняли свои функции, ставить их необходимо не далее, чем два метра друг от друга. Следите, чтобы каждая из них стояла идеально ровно. Каждую рекомендуем сверять с уровнем и при необходимости подпиливать в нужных местах. Когда стойки установлены, их необходимо обшить с обеих сторон. Для внутренней стороны отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на данном этапе уложить утеплитель между стойками. Каждая стойка отдельно закрепляется шипами и скобами. Чтобы при этом они не наклонились, рекомендуем временными раскосами их как следует зафиксировать.
  • Далее укладывайте верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Закреплять его можно так, как вам будет удобно. Но позаботьтесь, чтобы балки держались крепко и прочно.

Каждая стойка отдельно закрепляется шипами и скобами

  • Теперь вам нужно установить мауэрлат. Это своего рода опора для подстропильной ноги, которая расположена в нижней части конструкции. Для мауэрлата вам понадобится брус с сечением 40х40 см или доска с такой же толщиной. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Он позволяет перенаправить вес крыши непосредственно на стены. Более 40 см сечение брать необязательно. Все равно мауэрлат лежит прямо на стене и нагрузка на него относительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе со временем он начнет гнить.
  • Качественно закрепленный мауэрлат защищает вашу крышу от воздействия ветра, снежной массы зимой и прочих нагрузок. Поэтому позаботьтесь о том, чтобы он был закреплен тщательно. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз предназначена для обвязки. Для того, чтобы стены были более прочными, проволока вмуровывается прямо в них.
  • Теперь вам нужно установить стропильные ноги. Произведите разметку на стропильной раме и мауэрлате в местах, где стропила будут устанавливаться. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше переплатить за них немного денег, но быть уверенными, чтожилая мансарда своими руками не станет для вас причиной обвала крыши мансарды.

Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см

  • Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является обязательным элементом конструкции. Она не нужна только в том случае, если длинна стропила меньше восьми метров. В данном случае можно обойтись обычными растяжками.
  • Установка кобылок. Ее производите по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и равняйтесь по нему при установке следующих.
  • Теперь к кобылкам необходимо прибить доску подола. Она станет препятствием для ветра и практически любых осадков.
  • Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна. Запомните, что их площадь должна занимать не менее 12-13% от площади боковых стен. Там, где вы решите ставить окна, нужно укрепить стропила. Для этого установите поперечные брусы. Они возьмут на себя роль нижней и верхней части проема, куда будет устанавливаться и крепиться оконная рама.

Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

  • Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
  • Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, — слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
  • Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, — минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

  • Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
  • Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Рекомендуется делать мансардные крыши многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всей мансарды. Не забывайте также, что мансарда должна «дышать». Современные окна и двери являются неотъемлемым элементом любой такой крыши.

Если вы до конца не определились с установкой лестницы, то для начала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы почувствуете, что такой вариант вам не подходит, сделать лестницу внутри помещения можно будет когда угодно, пожертвовав пространством в доме.

Видео про двухскатную крышу

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогой бригады строителей. Запаситесь терпением, подберите качественные материалы и инструмент, а далее действуйте по нашей инструкции. Удачи!

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия

https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

  1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.

    Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален

  2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.

    Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската

  3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.

    Многощипцовая крыша позволяет обустроить полноценный мансардный этаж

  4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.

    Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов

  5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.

    Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

  1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.

    Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели

  2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.

    Наслонные стропила имеют одну или несколько опор внутри дома

  3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.

    В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

  • связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
  • на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
  • на центральном лежне монтируются вертикальные стойки;
  • на стойки опирается коньковый прогон;
  • стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
  • стропильные ноги в верхней части соединяются ригелями;
  • на вальмовых крышах используются диагональные стропила и укороченные нарожники;
  • дополнительной опорой диагональным стропилам служат шпренгели;
  • для промежуточного крепления стропил используются стойки и подкосы;
  • при необходимости стропила удлиняются кобылками.

Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

  • размера здания;
  • типа стропильной системы;
  • постоянной и переменной нагрузки на кровлю;
  • сечения стропил, стоек и укосов;
  • вида кровельного покрытия;
  • типа и шага обрешётки;
  • размеров утеплителя.

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

  • черепица в зависимости от вида весит от 16 до 65 кг/м 2 , шифер − 13 кг/м 2 . Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
  • вес металлических покрытий и ондулина не превышает 5 кг/м 2 , поэтому шаг стропил можно увеличивать до 80–120 см.

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:


Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.


Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70 о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

  1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
  2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
  3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.
  4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:


Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45 о. Тогда боковые стропила будут иметь длину 5 / sin 45 о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м 3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м 3 и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м 3 , при транспортной влажности 25% − 540 кг/м 3 . Вот некоторые примеры расчётов:

  1. Если в 1 м 3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м 3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м 3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.

    Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки

  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

    Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
  7. Монтируется обрешётка и лобовая доска на карнизном свесе.

    После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Полное руководство о том, что такое мансардная крыша

«Еще одна крыша, еще одно доказательство!»

Еще одна мансардная крыша, о которой я собираюсь рассказать здесь, в посте. Это будет подробный путеводитель по его структуре, типам, истории и обычным вопросам, которые задает публика. У каждой вещи на Земле есть какая-то история, и у Мансарды тоже. Я должен сказать, что это одна из выгодных форм крыши, которая даже привела людей в некоторых районах к экономии налогов.

Поэтому выбор идеального типа кровли зависит только от вас.Они просто не служат основной цели защиты, но также позволяют вашему дому выглядеть более архитектурно и организованно. Крыша определяет общий стиль и внешний вид дома. Они могут предложить вам дополнительное жилое пространство, делая ваш дом более энергоэффективным, устойчивым и устойчивым к атмосферным воздействиям.

Узнайте, что такое мансардная крыша, посмотрите это видео!

Посмотреть видео: Мансардная крыша Значение

Что такое мансардная крыша?

Четырехскатная или французская крыша с двойными скатами с каждой стороны называется мансардной крышей.Он образует низкий уклон и в основном известен как бордюрная крыша. Говорят, что концепция этой крыши возникла в 16 веке. Однако популярность они приобрели в 17 веке благодаря Франсуа Мансару.

Мансардная крыша представляет собой комбинацию вальмовой и вальмовой крыш. Ну, крыша, в частности, определяет форму искусства, а не просто создает архитектурный дизайн для функциональности. Вы можете не увидеть такой стиль кровли в большинстве традиционных домов, но его легко найти в амбарах и подобных современных местах.

Поскольку крыша совмещена с двумя скатами с каждой стороны, ее нижний скат образует более крутой угол, чем верхний, а также имеет несколько мансардных окон. Таким образом, вы получите удобную и просторную площадь с небольшими ограничениями и фантастическим чердаком.

В Европе особенно конструкция мансардной крыши играет важную роль в правильном использовании внутреннего пространства чердака. Это не только позволяет максимально использовать его, но и улучшает общий декор. Интерьеры этой крыши могут быть преобразованы в дополнительный этаж здания, позволяя вашему дому выглядеть более обитаемым и полностью функциональным.

Тем не менее, вы можете иметь различные детали дизайна несколькими интересными способами. Склоны не такие крутые, так что у вас будет больше места на открытой планировке. У вас также будет возможность превратить верхнюю квартиру в лофт или отдельный этаж с отдельными квартирами. Помимо окон в мансардном здании есть световые люки.

История мансардной крыши

Почти в 1550-х годах были спроектированы мансардные крыши. Тем не менее, мансардный стиль получил известность в 17 веке благодаря Франсуа Мансару, известному архитектору периода французского барокко.Их модное существование пришло во времена правления Наполеона III во времена Второй империи. Так что это вообще был период перестройки Парижа в 1850-х годах.

А позже, в 19 веке, мансардная крыша стала обычным архитектурным решением не только для значительных сооружений, но и для многих частных домов как в Северной Америке, так и в Европе, как я упоминал ранее, когда дома во Франции облагались налогом на несколько этажей или высота ниже крыши. Именно здесь своеобразная конструкция мансардной крыши позволяла людям даже надстраивать дополнительные этажи без уплаты налогов.

Италия и Англия были двумя местами, где мансардная конструкция приобрела популярность раньше, чем в Европе. Постепенно он был принят во многих других западных странах, таких как Канада, Соединенные Штаты Америки и так далее. И во Франции, и в Германии крыши Gambrel называют мансардами.

Различные стили мансардной крыши

Двухскатные и крутые стили — это два основных стиля мансардных крыш, которые в основном различаются системой отвода снега и воды.Более длинные и острые склоны лучше подходят для эффективной дренажной системы. С другой стороны, стиль двухскатной дренажной системы является сравнительно наиболее разумным.

Иногда одноплоскостную обычную крышу ошибочно принимают за мансардную. Ну, есть также понятие бордюрной вальмовой крыши и бордюрной двускатной крыши, чтобы различать мансарду и гамбрел. Бордюрная вальмовая крыша относится к крыше со скатами со всех четырех сторон. Принимая во внимание, что бордюрная крыша Gabel относится к крыше со скатами только с двух сторон, которые широко известны как крыша Gambrel.

Крыша здания Gambler

Мансардная крыша всегда с малым уклоном. С другой стороны, крыши Gambrel берут начало в острых и длинных точках главной балки крыши. Области, особенно Германия и Франция, не делали такого различия и просто называли их обе мансардами.

Говорят, что вальмовые крыши более устойчивы, чем двускатные. Их наклон внутрь делает их более прочными и прочными. Кроме того, они отлично подходят как для заснеженных, так и для сильно ветровых районов.Однако они дороги и требуют сложной конструкции. Существуют различные формы вальмовых крыш, такие как полувальмовая, простая вальмовая, крестовина и примечание.

Посмотрите это видео, чтобы узнать больше:

Посмотреть видео: Строительство вальмовой крыши дома

Каркас вальмовой крыши

Давайте посмотрим это видео, чтобы получить больше информации о каркасе вальмовой крыши:

Смотреть видео: Как сконструировать вальмовую крышу

Мансардная крыша: кровельный тренд 2021 года

В 2021 году появятся различные кровельные тенденции, и ожидается, что мансарда станет одной из привлекательных и приемлемых крыш.Тем не менее, надежность и качество как дизайна, так и материалов считаются более популярными. Итак, давайте углубимся в то, что лучше всего подходит для потребителей.

Стили крыш могут различаться, и даже большинство домовладельцев хотят чего-то особенного, выделяющегося. Возможно, вы думаете о плоской крыше, поскольку ее проще сделать. Но задумывались ли вы когда-нибудь об отсутствии склонов? Это было бы не так полезно, потому что дренажная система хуже. Таким образом, любому, у кого есть такие крыши, потребуются обширные методы гидроизоляции.

Также в заснеженных регионах не может быть вариантов таких крыш. Так что остались в основном мансардные крыши с двумя или четырьмя скатами. Они также функциональны и привлекательны. Двускатная крыша в основном рассматривается здесь для мансарды. Кроме того, у вас появится дополнительное место для хранения вещей в комнате. Уклон позволяет воде быстро сходить с крыши. Также здесь не будут скапливаться мусор и листья.

С другой стороны, вальмовые крыши идеально подходят для районов с теплым климатом. Вальмовые крыши имеют как две короткие, так и длинные стороны, которые еще больше наклоняются вниз по коньку посередине.Он также предлагает несколько преимуществ, таких как карнизы в качестве свесов. Это помогает поддерживать прохладу в комнате, особенно окна получают много солнечного света.

А если вы хотите увеличить жилую площадь за счет добавления этажа, то мансардные конструкции являются наиболее популярными в 2021 году. Несмотря на то, что это менее известная разновидность вальмовой крыши, конструкция известна и представляет собой превосходный архитектурный проект. .

Плюсы и минусы мансардной крыши

Как и многие другие стили, мансардная крыша имеет как плюсы, так и минусы, как показано ниже.

Плюсы мансардной крыши

Все стили мансардной крыши придают элегантность всему декору. Вы можете не только максимизировать жилую площадь, но и придать эстетическую ценность любому зданию. Это в основном неотъемлемая часть французской архитектуры эпохи Возрождения.

Как известно, первый скат мансардной крыши крутой, что позволит сделать над домом даже дополнительный этаж. Кроме того, он предлагает отличную гибкость в долгосрочной перспективе и удешевляет добавление.В результате это будет идеальная структура для тех, кто планирует создать семью и хочет иметь дополнительное пространство.

Мансардная крыша

сравнительно обеспечивает дополнительную площадь, даже если вы не добавляете ни одного отсека или этажа над землей. Из-за крутизны всех четырех сторон будет очень эффективно добавить дополнительную спальню или чердак, если это необходимо.

  • Идеально подходит как для городской, так и для сельской местности

Концепция мансардной крыши подходит как для городской, так и для сельской местности.Кстати, кому не нужно дополнительное пространство? Кроме того, конструкция довольно проста, требуется несколько материалов. Это также поможет снизить стоимость кровли.

Крыша также идеально подходит для складских помещений и уличных навесов. Его форма может дать вам гораздо больше, чем вы желаете.

Посмотрите это видео, чтобы узнать больше о мансардных крышах:

Посмотреть видео: Завивка гонта для мансардных крыш

Минусы мансардной крыши

Иногда процесс строительства такой крыши оказывается сложным и длительным.Таким образом, вам потребуется больше затрат, труда и сырья для создания производственной структуры. Эта вещь может быть непомерно высокой для домовладельцев с ограниченным бюджетом.

Мансардные крыши требуют тщательного ухода. В отличие от традиционных крыш, они состоят из скатов, за которыми нужно проявлять особую осторожность. Крыши также подвержены повреждениям по сравнению с другими, так что это может быть серьезной причиной при их регулярном обслуживании.

Мансардные крыши могут оказаться неэффективными в районах с обильными дождями или снегопадом.Несмотря на то, что у них лучшая дренажная система, они все же не справляются со стремительным и большим количеством воды. Это означает, что на верхней кровле может скапливаться большое количество воды, что может вызвать рост плесени и протечки внутри дома.

Некоторые часто задаваемые вопросы

Давайте зачитаем некоторые часто задаваемые вопросы по мансардным крышам и другим ее углам.

Сколько служит мансардная крыша?

В среднем качественно построенная мансардная крыша может прослужить до 30 лет.Что ж, здесь играют роль различные факторы, такие как структура, используемые материалы и реализованный дизайн. Как и любой другой проект, их создание также предполагает планирование и покупку всего сырья и так далее.

Таким образом, при условии, что они были правильно установлены и могут эффективно справляться со стоками и снегом, такая крыша может прослужить даже столетие. С другой стороны, если вы реализуете металлическую кровлю с медной черепицей, то это будет отличный вариант, так как срок службы продлевается и вы можете эффективно противостоять всем разрушениям.

Для чего нужна мансардная крыша?

Основная цель мансардных крыш – увеличить пространство. По сути, вы можете добавить этаж и создать там небольшую, но красивую квартиру, например, чердак и т. Д. Это также сэкономит ваши расходы, а иногда и налоги, как мы уже обсуждали. Итак, если вы хотите больше места в архитектуре, мансардная крыша будет идеальным вариантом.

Дорогие ли мансардные крыши?

Да, установка мансардных крыш может стоить дорого.Но стоимость полностью оправдывает их функциональность и практичность. За цену, которую вы платите, вы также получаете значительные преимущества с точки зрения дренажных сооружений и других вещей.

Крыша мансарды плоская?

Мансарда представляет собой четырехскатную крышу с двойными скатами с каждой стороны, поэтому ее стороны могут быть как изогнутыми, так и плоскими. Это зависит от того, какой тип дизайна хочет реализовать заказчик. Но вы не можете неправильно понять их как крыши с прямыми панелями. Между плоскими крышами и мансардными крышами есть видимая разница.

Что такое фальшивая мансарда?

При надстройке фальшмансарды к фасадной части существующего здания она обеспечит постоянные и тентовые окна нижнего этажа. Ну, это также делает ваше старое здание более современным. Вы можете найти эти сборки из стальных или деревянных стоек или с любыми легкими стальными фермами.

Какой уклон мансардной крыши?

Мансардные крыши обычно изготавливаются из комбинации двух скатов как с передней, так и с задней стороны.Они установлены несколько назад и за небольшим парапетом со стороны улицы. Например, двускатная крыша отражает форму вальмового или даже полувальмового конца.

Их крутизна и меньший шаг составляет примерно 70 градусов. С другой стороны, его верхний тон колеблется в пределах почти 30-36 градусов. Однако, если традиционные мансардные крыши уже существуют, их детали и уклоны можно воспроизвести.

Заключение

Итак, вот как можно определить мансардную крышу.Обсудив, что такое мансардная крыша, можно переходить к условному решению. Изучение различных архитектурных крыш может стать грандиозным экспериментом в 21 веке. Вы почувствуете больше пространства, декора и функциональности с такими крышами, как Mansard.

Вампирские выходные — Мансардная крыша | Культура

Аррррр, мои сердечки, и приветствую всех и каждого на этой неделе Pickarrrd o’the Pops. На этой неделе мы будем плавать в открытом море с Vampire Weekend на добром пиратском корабле Mansard Roof.

Или, может быть, добрая пиратская яхта Mansard Roof? Или, возможно, это будет пиратский шлюп. Я не уверен, хотя они определенно одеты так же, как бледные сухопутные бабы Beach Boys, так что, может быть, так оно и есть. Прибытие

Кажется, мы только что не поймали молодую, кровожадную пиратскую банду Vampire Weekend. Мы знаем, что это они, потому что как раз перед тем, как мы присоединились к ним на указанном корабле/яхте/шлюпе, вспыхнул большой экран, объявляя, кто они такие.

Хотя мы только думаем об этом, читая верхнюю строку.Однако, будучи пиратами, мы вполне можем ошибаться, потому что не можем так хорошо читать нижние строки, так как у нас есть только один глаз. Так что, возможно, это Пиреви Кенвампи и его веселая банда пиратских инди-попстеров, как предполагает четвертая строчка.

Это, как мы предполагаем, должен быть сам молодой мастер Пиреви. Avast ye, молодой господин…

Ладно, я немного смягчу. В конце концов, это не день Международного разговора как пират. Грустно.

Вот Эзра Кениг, имя которого, хотя я уже несколько часов смотрю на его имя, не похоже на анаграмму, связанную с пиратством.

Он хорошо скрывает это, сидит там весь спокойный и чистый, выглядит и говорит как возрожденный The Las. Случайный наблюдатель мог вообще не подумать, что он пират. Но он есть. И кровожадный при этом. Я найду тебе доказательство.

Ах! Есть карта. Это поможет.

Нет, это не помогает, хотя выглядит ужасно знакомо. Вы можете сказать, что это коварные воды. Если вы только слегка прищуритесь, это выглядит как кишащий каннибалами архипелаг к югу от острова Мэн, или, возможно, он находится глубоко в амазонском заливе, где мародерствующие банды разгневанных пиратов так сбиты с толку, почему они Человек в джунглях подбежит и ударит вас по лицу прежде, чем вы успеете сказать «Арррррррррррррр!»

Блин! Вот бы Нью-Йорк! На самом деле остров Манхэттен, и, судя по карте, они уже осадили это место, сожгли его дотла и захватили всю их добычу, их дам и…..

Извините, что это? Это карта доставки, не так ли? Ой. Они так выглядят не так ли? О верно. Приб. Это глупо.

Тем не менее, я считаю, эти воды выглядят так, что только наемная пиратская банда осмелилась бы пройти через них. Видите ли, если бы эта группа действительно была опрятной группой опрятных ребят из колледжа, каковыми они и являются на самом деле, выглядели бы они испуганными, проходя через эти опасные воды, проделав весь путь от ужасающих проливов…

О, ДАЙ МНЕ А ПЕРЕРЫВ, а вы будете на Vampire Weekends? Я пытаюсь дать тебе немного уличного авторитета, одну маленькую искорку пиратской крутости, а с чем ты даешь мне работать? Чертов Нью-Джерси и самый счастливый клавишник в мире.

Посмотри на него! Он не был так взволнован с тех пор, как вышел последний фильм «Властелин колец»! Это ЯВНО человек, который провел последние 48 часов за убийствами, подпитываемыми наркотиками и грогом.

Да, это видео может сделать их похожими на группу отличников, которые болтаются на папиной яхте, экспериментируя с ритмами африканской поп-музыки и оттенками ретро, ​​но это не может быть всем. Потому что это было бы скучно и предсказуемо, и что-то в этом было бы неправильным, понимаете?

Давайте рассмотрим факты.Это одна из самых счастливых и летних песен, которую вы только можете себе представить, и она выпущена в ноябре. Парни из Vampire Weekend носят поверх удобных рубашек огромные джемперы (а иногда и солнцезащитные очки). Так это лето? Или это ноябрь? Это шестидесятники? Эти мальчики убили ретроспективистов гаражной группы The Bees и съели их мозги? Можно ли чему-нибудь доверять?
Пикард — доска для снаппера

Внезапно перед одним из участников группы щелкает доска с хлопушкой. Его белозубая, широкая и красивая улыбка просто идеальна.За этим стоит знание того, что мы только что увидели настоящую правду: это не настоящее видео. То, что мы видим, является поддельным видео. Должно быть, это то, чему нас пытается научить этот человек с хлопушкой.

Пикард — торт

Наркотики! Вот и все! Они провозят наркотики в виде ярких пирожных. А также фрукты. И несколько красивых бутербродов. Препараты класса А. Арррррр, они и резкие, и опасные, эти вампирские выходные. Они как сера в огне или жевательная резинка на котенке.Они ПЛОХИЕ. Вы действительно не хотите возиться с этими…

Симпатичные молодые люди сидят и пьют чай.
Пикард — чашка

Вот именно. Я сдаюсь. Я пытался внести свой вклад в рок-н-ролльное сообщество. Я пытался сделать их крутыми. Я пытался сделать их жесткими и сексуальными. Я даже пытался сделать из них пиратов — и одному Богу известно, что это всегда самый быстрый путь к сердцам молодежи.

Но нет. Правда выйдет наружу: кажется, это кучка симпатичных мальчишек на парусной лодке, пьющих чай и решивших жить в шестидесятых.Насколько это рок-н-ролл?

Яхтинг. В рубашках.

Болезненно, скажу я вам. Больной.

Посмотрите видео здесь, если осмелитесь. (Вы знаете, поверьте мне. Вы действительно делаете.)

Vampire Weekend – Mansard Roof

http://www.youtube.com/watch?v=JlgNFwoApec <– Музыкальное видео

http://www.metrolyrics.com/mansard-roof-lyrics-vampire-weekend.html <– Текст песни



Всем привет! Добро пожаловать в мой музыкальный блог, где я хочу познакомить вас с музыкой, которую вы, возможно, слышали или не слышали раньше.Я также надеюсь, что смогу найти новую музыку от вас, ребята, в комментариях! Музыка играет огромную роль в моей жизни каждый день. Сижу ли я за компьютером, иду ли я на занятия или участвую в Blue Band, музыка оказывает на меня постоянное влияние. Если я еще не говорил об этом никому из вас, моя любимая группа (без сомнения) — Vampire Weekend. В состав группы входят (слева направо): Крис Томсон (ударные), Крис Байо (бас), Ростам Батманглий (клавишные, вокал, гитара) и Эзра Кениг (вокал, гитара, немного клавишных).Возможно, вы знаете некоторые из их наиболее популярных песен, таких как A Punk (она есть в сводных братьях), Holiday или Diane Young. Четыре человека сформировали группу во время учебы в Колумбийском университете. Жаль, что они не учились в более престижном университете! (Я очень саркастичный человек.) Название группы, напоминающее любимый вымышленный роман девочки-подростка, совпадает с названием фильма, который Эзра Кениг снял во время летних каникул с друзьями. Несколько песен из одноименного дебютного альбома даже обыгрывают историю Уолкотта, человека, который направляется в Кейп-Код, чтобы предупредить мэра о готовящемся нападении вампира.

Большая часть ранних работ Vampire Weekend очень игривая и, несомненно, опрятная по своей культурной природе. Ссылка выше, Mansard Roof, — одна из моих любимых их мелодий. В тексте нет четкого смысла, который он пытается донести, но я чувствую, что они говорят о лете в городе. «Я вижу мансардную крышу сквозь деревья» может означать, что кто-то находится под деревьями в Центральном парке Нью-Йорка (где находится Колумбийский университет). «Горячий мусор и бетон» также являются убедительным признаком того, что действие песни происходит в городе.Сама мансардная крыша представляет собой наклонную крышу с крутым уклоном, а иногда и с точкой, где крыша может стать еще круче. Здание, изображенное выше, является прекрасным примером одного из них. Нью-Йорк является домом для многих подобных крыш. Первый куплет также предлагает интересный контраст между эстетически приятным и его аналогом: деревьями и мансардными крышами, горячим мусором и бетоном. Это может быть оценкой того, насколько более красивые визуальные стимулы сохранились в нашем теперь очень индустриальном и технологическом мире, в котором мы живем.Последний куплет принимает большой оборот. Упоминания «аргентинцев» и «адмиралтейства», похоже, относятся к Фолклендской войне, недолгой борьбе между Аргентиной и Великобританией из-за группы островов недалеко от Аргентины. Это далеко от остальной части песни, но все это открыто для интерпретации! Не стесняйтесь предлагать свою интерпретацию песни в комментариях! Текст песни также можно найти в верхней части страницы по ссылке на YouTube. Надеюсь, вам всем понравится песня!

Мансардная крыша — вампирские выходные

244
251
254
264
281
264
288
271
289
247
255
267
285
300
281
253
267
312
299
310
313
289
282
219
258
258
273
285
271
229
241
259
271
255
269
262
268
237
254
279
307
273
256
286
272
288
270
297
293
263
251
258
310
271
285
274
308
203
216
266
281
244
275
264
235
238
261
253
272
285
280
225
243
278
308
317
288
270
279
238
302
271
306
260
267
251
219
264
271
260
270
242
226
251
293
255
257
244
221
200
216
239
210
247
253
239
251
207
245
292
253
221
232
219
203
251
248
227
250
211
232
227
263
274
262
286
268
260
261
276
287
264
257
296
221
212
255
232
244
259
209
174
188
233
250
256
243
284
216
249
249
237
235
235
223
211
249
252
272
295
304
299
281
244
272
323
293
283
260
249
246
289
302
302
303
303
272
261
271
268
288

Рисование крыш вручную

24:48

5447 — Основы крыши

4:57

6123 — Шатровая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Гамбрель Крыша

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полувальмовая крыша

5:10

2420 — Голландская двускатная крыша

7:05

6129 — Создание и отображение крыш на многоуровневой структуре

6:27

6130 — История с половиной крыши

6:21

6131 — Автоматические слуховые окна

7:12

25 — Рисование крыш вручную

1:49:34

10202 — Веб-семинар с советами и рекомендациями по крыше

2:37

704 — Строительство новой крыши при обслуживании существующей крыши

2:46

728 — Обнаружение пересечений плоскостей крыши

15:15

26 — Строительство слуховых окон

5:40

708 — Молдинг фриза

3:11

710 — Создание крыши над Г-образным домом с фронтонами

1:30

714 — Расширить наклон вниз

1:14

716 — Установка минимального размера ниши на крыше

4:36

733 — Базовые линии наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических инструментов слуховых окон

2:10

746 — Рисование изогнутых и бочкообразных крыш

4:59

747 — Создание куполообразной крыши для круглого или круглого здания

6:03

1956 — Расклешенная крыша

4:59

709 — Составная изогнутая крыша

7:50

1500 — Диалоги, влияющие на дизайн крыши

9:19

1502 — Софиты, фасции и желоба

3:31

1503 — Использование инструмента линии двускатной крыши

7:47

1507 — Крыши над заливом, коробчатые и носовые окна

5:42

1510 — Проектирование несущей части крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование несущей части крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Крышные группы

6:42

1514 — Соответствующие отметки конька крыши

3:16

1515 — Подъем и опускание плоскостей крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

16:11

1521 — Чертеж слуховых окон вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

6:13

1530 — Чертеж парапетных стен с плоской крышей

7:49

1532 — Размещение и модификация световых люков

2:54

1533 — Редактирование бордюра и шахты светового люка

9:07

1955 — Усовершенствованные крыши — надстройка с тремя фронтонами

11:21

505 — Создание сборки крыши SIP

15:05

1030 — Автоматический каркас — Открытые концы стропил — Подобшивка и обшивка

пожар в здании с мансардной крышей « chicagoareafire.ком

Фото Майка Фокса и Стива Редика, а также видео с рабочего пожара в Палатине, 12-23-20



Стив Редик фото

Теги: пожар в квартире в Палатине, Arlington Heights FD Tower 1, пожар в здании с мансардной крышей, chicagoareafire.com, фотографии места пожара, видео с места пожара, Майк Фокс, Отдел пожарной охраны Палатина, Стив Редик, пожар в квартирах Вудхейвена

Краткое видео Ларри Шапиро о рабочем пожаре в Палатине, 12-23-20





Теги: #larryshapiro, пожар в квартире на Палатине, Arlington Heights FD Tower 1, пожар в здании с мансардной крышей, chicagoareafire.com, Ларри Шапиро, larryshapiro.tumblr.com, larryshapiroblog.com, Отдел пожарной охраны Палатина, shapirophotography.net, ShapPhoto на YouTube, канал ShapPhoto на YouTube, пожар в квартирах Вудхейвена

Палатинских пожарных вызвали на пожар в квартире Вудхейвена по адресу 15 B Dundee Quarter Drive в среду утром. Двигатель 82 сообщил, что видел заголовок с Данди-роуд, и по прибытии обнаружил сильное пламя на третьем этаже.Они сразу же применили молниеносную атаку из своего палубного орудия, когда были натянуты линии для внутренней атаки. Чердак был сильно вовлечен в пламя, выходящее через крышу. Когда прибыли другие подразделения Палатина и заняли дополнительные позиции внутри, большая часть пожара была быстро потушена. Конструкция здания включала мансардную крышу, которая создавала опасения по поводу скрытого огня и возможности сообщения вокруг противопожарной стены с соседним зданием. Вентиляционные отверстия были прорезаны в мансарде на стороне B, и через крышу снова было видно пламя, когда Arlington Heights Tower 1 готовилась к развертыванию основного потока.Остальным огнем занимались внутренние компании, а основной поток не использовался. В какой-то момент основная струя из Палатинского Квинта 83 использовалась для мытья снаружи в секторе А.

Персонал из Лонг-Гроув, Баффало-Гроув, Арлингтон-Хайтс и Роллинг-Медоуз оказал помощь на месте происшествия.

Ларри Шапиро фото

Теги: #larryshapiro, пожар в квартире в Палатине, Arlington Heights FD Tower 1, пожар в здании с мансардной крышей, фотографии места пожара, Ларри Шапиро, larryshapiro.tumblr.com, larryshapiroblog.com, Отдел пожарной охраны Палатина, shapirophotography.net, Пожар в квартирах Вудхейвена

Мансардная крыша, 1923 г. (б/к поверх графита на бумаге)

Мансардная крыша, 1923 г. (ч/к поверх графита на бумаге)

{«event»:»просмотр страницы»,»page_type1″:»каталог»,»page_type2″:»image_page»,»language»:»en»,»user_logged»:»false»,»user_type»:»электронная торговля»,» nl_subscriber»:»ложь»}

{«event»:»ecommerce_event»,»event_name»:»view_item»,»event_category»:»browse_catalog»,»ecommerce»:{«items»:[{«item_id»:»TBM178496″,»item_brand»:»другое «,»item_category»:»иллюстрация»,»item_category2″:»in_copyright»,»item_category3″:»стандартный»,»item_category4″:»hopper_edward_1882_1967″,»item_category5″:»not_balown»,»item_list_name»:»search_results», «item_name»:»the_mansard_roof_1923_w_c_over_graphite_on_paper»,»item_variant»:»undefined»}]}}

Найдите архив Бриджмена, загрузив изображение.
Перетащите файл сюда или нажмите «Обзор» ниже.

Найдите файл


Обратите внимание, что следует загружать только файлы с низким разрешением.
Результаты будут возвращать только точные совпадения.
Любые изображения с наложением текста могут не давать точных результатов.
Детали больших изображений будут искать соответствующие детали.

Обработка результатов поиска

Выберите свой цвет

Добавьте до 5 цветов и сдвиньте разделители, чтобы настроить композицию

Добавить цветовой блок

Фильтры

Добавьте ключевые слова для уточнения результатов

Поиск

Текст

Заголовок

Художник

Середина

Расположение произведения искусства

Века

к

Представлять на рассмотрение Весь контентИзображенияВидео

Фильтр regionUnited KingdomGermanyFranceItalyUnited Штаты ——————- AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика Из TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-б Остров issauGuyanaHaitiHeard И МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаостров Святой ЕленыСент-Китт s И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet Нам Виргинские острова, Британские Виргинские острова, Ю.с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Сортировать поСамые актуальныеСамые популярныеСамые последниеНомер активаИмя создателя

Размер результатов306090

Блок метаданных (скрытый)

Свяжитесь с нами для получения дополнительной помощи

Размер файла с высоким разрешением

Поиск других изображений или видео в высоком разрешении

Фото предоставлено
© Бруклинский музей искусств / Фонд коллекции Бруклинского музея / Bridgeman Images
Ключевые слова
/ Новая Англия / жалюзи / тент / балкон / великий / слуховое окно / экстерьер / Северная Америка / дом / американский / Америка / лето / нас / американская народная архитектура / балюстрада / США / Картина / Мзживопись

Доступность

Размер [пиксели] Размер в 300 dpi [мм] Размер файла [МБ]
Большой 5328 × 3713 пикселей 451 × 314 мм 8 МБ
Средний 1024 × 714 пикселей 87 × 60 мм 1 МБ
Авторское право
В авторском праве
Авторские права артиста должны быть подтверждены в стране, где вы лицензируете.

Великобритания:
www.dacs.org.uk
Германия:
www.bildkunst.de
Австрия:
www.Bildrecht.at
Швейцария:
www.prolitteris.ch
США:
www.arsny.com
Италия:
www.siae.it
Франция:
www.adagp.fr

Разрешения
Разрешение требуется для нередакционного использования — пожалуйста, свяжитесь с нами
.

Добавить комментарий

Ваш адрес email не будет опубликован.
