Ветрогенераторы мини – Мини-ветряк с генератором, установка за окно. Из доступных материалов без токарных работ

Мини-ветряк с генератором, установка за окно. Из доступных материалов без токарных работ


Эй,диджей поставь мой компакт-диск, да? /Народная мудрость/

Наверное самый маленький в мире действующий ветряк с генератором. А не поставить ли нам за окна мини-турбинки для нужной генерации? Некоторые из читателей наверняка подумали:

Я живу в многоквартирном доме, куда я его поставлю это, если бы в деревне или на даче еще ему мачту надо, не буду дальше читать статью, розстроили, блин.

  А вот и нет, продолжайте дальше читать. Данную модель я специально разработал для города, такой не городской, да не кот, а ветряк, можно не только на многоэтажку монтировать конечно.

Его преимущество - компактность, поэтому и "мини", диаметр воздушного винта 320 мм. Наверняка кто-то сразу подумает, что не хватит мощности, но это не так, мощность учтена, если найдете крутой генератор с нулевым сопротивлением катушек. Скорее всего вам придется обмотку перемотать под нужное напряжение, все экспериментально устанавливается, или с расчетом. Думал вместо медного провода намотать серебряный, как не крути но при этом можно на 20 % большую мощность получить. Пошел в радиомагазин, говорю провод нужно мне серебряный лакированный, сначала продавцы удивились, потом послали в ювелирный, а в ювелирном там они все толстые в основном цепура и не лакированные, а ну его в баню, не нашел, чуть жаль. Кто нибудь знает серебряные лакированные провода вообще бывают?

Как генератор тут использовался советский моторчик переменного тока на 220 в с редуктором.



С него снимается муфта обратного хода.Обмотку при необходимости можно перемотать.



Сам редуктор в данном случае мультипликатор, должен быть с не очень большим передаточным числом, иначе ветер откажется вращать такой винт, но то что он должен стоять это точно. Причин много, одна из них в том что малополюсные двигатели чаще встречаются, а они не дают больших мощностей при старте, то есть надо быстро вращать ротор. В то же время многополюсники, как правило, имеют большие габариты и большой момент старта, что тоже не годится в конструкциях ветряков. Редуктор надо проверить на повреждения и шат, почистить и хорошо смазать густой смазкой можно графитовой, такая процедура не только увеличивает момент трогания, но и подавляет шум шестеренок.

Ветряк стартует при скорости ветра 2 м/с,замерял специальным прибором - анемометром. Анемометр - прибор который определяет скорость воздушных или не воздушных масс, он также может фиксировать максимальное и среднее значения в своей памяти, если она есть и не забита дурью. Установка при этой стартовой скорости сразу выдает ток, который после накопления в личный "Павар в Банке" (не входит в комплект самоделки) можно использовать для зарядки смартфонов пролетариата. Ну да при увеличении скорости ветра мощность генерации растет, так как здесь эксплуатируется генератор переменного тока, нужно строить мосты диодные и все такое, иначе накопитель крякнет не успеет от турбо-наддува ветра. Еще и надо показать как прибомбасить специальный накопитель, чувствую что не втискаюсь в одну тему, поэтому скорее всего это будет следующая самоделка, конечно если подпишитесь на мой канал)). Ведь без электрической схемы тут радости меньше, но без электрической схемы это также красивая карусель-центрифуга для майских жуков и зайчикометалка. В данной статье я больше покажу механическую часть проекта, правильно?

  Воздушный винт сделан с СD- или DVD-дисков, посаженных на винтики М2, желательно с нержавейки. Метод крепления дисков может быть и более щадящим без сверления диска, при таком креплении даже сами диски не повреждаются, их можно легко снять,заменить или снова использовать как носитель информации. Кто догадался как так закрепить диск без повреждения, пишите заценю идеи.

Для изготовления детища нужны следующие компоненты:

Инструменты и приборы:

-ножовка;
-напильник;
-дрель и сверла;
-паяльник;
-кисточка;
-мультиметр;
-ключ для гаек;
-отвертка;
-метчик М3;
-кусачки.

Расходный материал:

-винтики,шайбы и гайки М2,М3,М5(можно нержавейка),длина разная;
-винтики М3 без шляпки 4 шт.;
-планка 15*30*140мм;
-припой,канифоль;

-CD- или DVD-диски 2 шт.;
-профиль уголок из дюрали 2*20*20*180мм;
-пластина дюраль 3*60*120мм;
-трубка медь Д=6/2,5*20мм;
-моторчик переменного тока на 220 в с постоянным магнитом на роторе, советский с редуктором около 1:20;
-пластина резиновая 2*60*120мм;
-провод для намотки катушек лакированный, сечение подбирается под напряжение;
-провода с обычной изоляцией;
-лак или краска.

Начинаем изготовление мини-ветряка с воздушного винта, это наиболее ответственный элемент установки.

Эпизод 1. История ветрякостроения шумеров (шучу). Берем огрызок планки размером 15*30*140мм устанавливаем центр по диагоналям, сверлим центровочное отверстие диаметром 1 мм. Делаем диагональные нарезы "накрест" в концах планки глубиной 40 мм. Другой вариант изготовления, но не прямого, а закругленного паза на дне нарезки (чтобы зафиксировать диск) с помощи дисковой пилы болгарки.



Этап 2. Зачистка и шлифовка планки, придавая ей форму воздушного винта, контролируя при этом центр тяжести элемента в пределах центрального отверстия.

Этап 3. Основу винта при желании можно покрыть водостойким лаком или краской. Сверлим отверстия в планке под крепление винтиками СиДи, потом вставляем диск и попадая в отверстия сверлом сверлим и диски, после чего прикрепляем их винтиками.



Этап 4. Крепим винтик М3 с шайбами как ось воздушного винта,стягивая его гайкой.

Этап 5. Для соединения воздушного винта с валом генератора делаем с медной трубочки соединительную муфту. Внутри муфты резьба М3 (половина длинны трубки). Для предупреждения вращения винтика М3 в муфте извне ставлю контргайку и ключом затягиваю ее к муфте. Вторая половина отверстия внутри медной трубки без резьбы, соответствует диаметру вала генератора. Чтобы вал не высовывался фиксирую его 2 или 4-мя винтиками М3 без шляпок. Предварительно просверлив 4 отверстия и нарезав резьбу М3 перпендикулярно оси трубки.

Этап 6. Стойку для генератора делаю с дюралевого уголка размером 2*20*20мм длинной под диаметр воздушного винта плюс запас 30мм, то есть всего около 180мм.Для этого на одном конце уголок разрезаю, и загибаю концы перпендикулярно к самому уголку.


Этап 7. Тем временем с дюралевой пластинки вырезаю 2 кружка один под диаметр генератора. Соединить кружки с уголком можно и винтиками, но я приварил. Другой кружок для крепления к стене дома там есть отверстия под шурупы.

Этап 8. Подготавливаю генератор втаскивая с него обгонную муфту, так как ветряк должен вращаться, как за так и против часовой стрелки. Редуктор генератора перед установкой надо смазать густой смазкой. Между дюралевым кружком и генератором устанавливаю резиновую прокладку и стягиваю все вместе винтиками М3 с гайками.

Этап 9. Прикрепляю воздушный винт к валу генератора и можно устанавливать за окно. Установке еще нужна электрическая схема о ней я расскажу в следующей, части №2. Но даже без схемы видно как зажигается светодиод от переменного тока во время вращения воздушного винта ветром.

На видео можно увидеть вращение моего ветряка на скорости ветра в пределах 2-3 м/с. Возле уголка я временно установил изолентой светодиод на 1 Вт, не очень четко из-за яркого солнца, но можно увидеть вспышки света от переменного тока

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный Мини ветрогенератор


Автор давно увлекается ветрогенераторами и альтернативной энергией, поэтому он решил попробовать собрать собственный ветряк.

Для создания данного ветряка автору понадобились следующие материалы:
1) фанера
2) эпоксидная смола
3) неодимовые магниты
4) супер клей
5) проволока 0.7 мм
6) труба ПВХ 110 мм диаметром
7) различные инструменты от лобзика до токарного станка.
8) приборы измерения

Рассмотрим более подробно этапы создания данного ветряка.

Для начала автор решил ознакомиться со статьями в интернете направленной на строительство ветряков тематикой.
За основу была выбрана самая простейшая конструкция ветряка на аксиальном генераторе с неодимовыми магнитами и дисковым стартером. Такие генераторы довольно легки в изготовлении по сравнению с другими возможными схемами, а так же имеют преимущество так как работают без залипаний.

Хвост своего генератора автор решил сделать так же со стандартной функцией складывания при сильном ветре, что позволит защитить ветряк, путем увода винта из под ветра. Для генератора же автор решил заказать все необходимые детали через интернет магазины. Были куплены магниты неодимовые в количестве 24 штук, по 12 на каждый из дисков будущего ротора.

Статор автор решил изготавливать трехфазным. Для этого были намотаны катушки проводом толщиной 0.7 мм. Затем катушки были соединены пофазно, а концы фаз автор решил соединить звездой. Сам же статор после сборки был залит эпоксидной смолой.


Для того, чтобы получить диски для ротора автор воспользовался услугами токаря, который изготовил необходимые детали.

Магниты автор решил крепить при помощи супер клея и посчитал, что такого крепления будет вполне достаточно и не стал заливать эпоксидной смолой. После того, как генератор был собран, автор задумался о создании винта для ветряка. Так как эта часть для него оказалась наиболее сложной и непонятной, он решил сделать средний вариант из трубы ПВХ диаметром 110 мм. На самом деле конструкций винтов для ветровых генератором огромной множество, и очень многое зависит именно от того, насколько данный винт будет подходить под созданный генератор.

Затем готовый генератор был установлен на мачту высотой около 4ех метров. Однако после предварительных испытаний автор решил , что силы ветра на такой высоте недостаточно, возможно это недостатки конструкции винта сказываются на его работе. Но так как в создании лопастей и винтов автор решил разбираться позже, то просто поднял ветряк еще на четыре метра выше. В Итоге ветряк на восьми метровой высоте стал выдавать следующие показатели электричества. Ток короткого замыкания без нагрузки при скорости ветра в 5 м\с равнялся около 13В и 1А, при усилении ветра до 10 м в секунду, напряжение поднималось до 20В, а сила тока до 3А, на 15 м\с генератор выдавал напряжение в 30В.


Однако на этом все не закончилось и при более сильном ветер винт не выдержал нагрузки и разлетелся в щепки. Поэтому автору пришлось снимать генератор. Пока генератор был снят, автор решил заодно замерить его реальные показатели на земле, при прокрутке генератора на нагрузку до 2.1Ом, сопротивление каждой фазы 2 Ом. Обороты автор измерял при помощи тахометра. Получились следующие результаты замеров: 160 об\м было напряжение в 4В и сила тока в 1.23А, далее 280 об\мин получилось напряжение в 6 вольт и 2.3А, 320 об\мин 8 в и 3.23 А, 670 об\мин 12В и 5.8 А.
К сожалению более высоких оборотов автору достичь не удалось, так как не было механизмом для раскрутки генератора, все предыдущие этапы делались от руки. Но в общем и данные показатели дают примерное представление о мощности данного генератора.

Далее автор приступил к изготовлению нового винта. Винта на этот раз автор решил сделать из двух лопастей, так как такой вариант должен быть более оборотистым. Так же был сделан складывающийся хвост для увода и защиты винта от сильного ветра, дабы он не повторил судьбу своего предшественника. Затем вся конструкция была вновь установлена на мачту.


Ступица и диски выточены на станке. Так-же можно использовать и готовые ступицы, например автомобильные ( для больших генераторов), или к примеру велосипедную втулку, или еще что ни-будь подходящее.

Форму для статора автор сделал из фанеры

Катушки статора автор зафиксировал чтобы они не двигались, на дно формы положен круг из стеклоткани, он будет и сверху, это для прочности статора


Готовый генератор, кстати в отличие от генераторов с железными статорами такой генератор не имеет залипаний и винт начинает вращаться практически с 2м/с

Винт генератора трех-лопастной, был сделан "на глаз" , работал неплохо пока не разлетелся не выдержав сильного ветра

Для лучшей отдачи от ветра винт обязательно надо рассчитывать конкретно под генератор, особенно быстроходные винты


Такие ветряки как этот делаются очень просто, отмечает автор, даже неподготовленному человеку удалось с первого раза сделать рабочий генератор мощностью 20 ватт/ч на ветру 10 м/с. Далее автор работал над улучшением его характеристик .
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Портативный Ветрогенератор своими руками

Сборка портативного Ветрогенератора из подручных средств.
Портативный Ветрогенератор своими руками
Данное весьма полезное приспособление сможет быть полезным вам в походе, на охоте или рыбалке. Оно позволяет пополнить заряд батареи на вашем мобильном телефоне телефон, плеере или фонарике. Так же данная модель ветрогенератора достаточна легка и компактна, что делает ее чрезвычайно мобильной и незаменимой в путешествиях.

Набор материалов, полезных для разработки нашего портативного ветрогенератора:
1) Шаговый двигатель( автор использовал из старого сканера)
2) Выпрямляющие диоды (понадобилось 8 диодов 1N4007 для реализации задумки)
3) Конденсатор 1000 мкФ
4) LM7805 (это стабилизатор, он же регулятор напряжения)
5) Обыкновенная труба на основе ПВХ
6) Некоторое количество пластиковых деталей (более подробное описание будет в процессе создания ветрогенератора)
7) Так же будут необходимы пластины из алюминия или другого метала (желательно полегче весом).

Собственно начнем с шагового двигателя. Автор достал такой из обычного старого сканера, который уже отслужил свое и в принципе был ему не нужен. Собственно его вы и можете лицезреть на фотографии, которая предоставлена ниже. Вот он - четырехфазный шаговый двигатель.

Портативный Ветрогенератор своими руками
Кстати подобный агрегат можно получить не только из старого сканера, но так же и из дисковода магнитных дисков например. Так что, если у вас завалялся ненужный дисковод, искать сканер не обязательно.

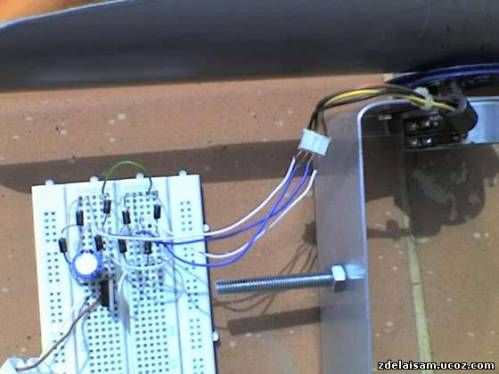

Собственно получив необходимые компоненты из списка материалов указанного в статье, вы смело можете приступать к полномасштабной сборке выпрямителя. Как уже было сказано нам потребуется восемь диодов, то есть по две штуки на каждый шаг двигателя.

Портативный Ветрогенератор своими руками
Напряжение на выходе мы стабилизируем при помощи конденсатора емкостью не менее чем в 1000мкФ и стабилизатора напряжения LM7805.
Портативный Ветрогенератор своими руками
Портативный Ветрогенератор своими руками
Сделанный генератор способен легко выдавать напряжение от пяти вольт и даже больше. Но в рамках именно этого проекта, так как в целях будет зарядка мобильного телефона и других устройств вполне себе достаточно даже пяти вольт.
Портативный Ветрогенератор своими руками
Следующим шагом будет сбор лопастей. Они то и будут ловить энергию воздуха для нашего генератора.
Портативный Ветрогенератор своими руками
Вырезая лопасти будьте аккуратны, постарайтесь сделать их наиболее плавными и обтекаемыми. Ведь чем легче и ровнее они будут, тем проще будет поймать ветер необходимой силы, чтобы наш генератор выдавал нужное напряжение.
Портативный Ветрогенератор своими руками

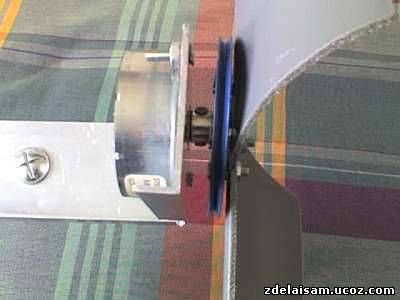

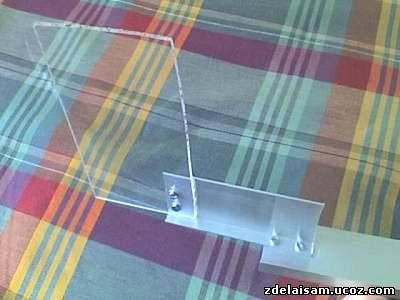

После изготовления лопастей можно приступить к полной сборке аппарата. Лопасти крепим в трубе из пвх, с другой стороны ставим пластинку для баланса и координации винта по ветру. Собственно подключив ветряк к генератору мы получим готовое устройство.
Портативный Ветрогенератор своими руками
Самое время его испытать в действии. Ниже представлена фотография работы собранного ветрогенератора.
Портативный Ветрогенератор своими руками
Как вы можете видеть на фотографии - наша самоделка вполне себе достойно генерирует стабильное напряжение в 4.95 вольт.
Портативный Ветрогенератор своими руками
Этого вполне хватает для того, чтобы заряжать как мп3-плеер так и мобильный телефон, а значит наша цель достигнута!
Источник Портативный Ветрогенератор своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный мини ветрогенератор | Строительный портал

При наличии дома, старого кулера от компьютера, можно соорудить отличную ветровую установку, которая будет производить электричество. Мини ветрогенератор - отличная вещь, особенно для местности с частыми и сильными ветрами. Об особенностях и технологии его изготовления узнаем далее.

Оглавление:

  1. Как сделать мини ветрогенератор своими руками
  2. Мини ветрогенератор своими руками из моторчика
  3. Делаем мини ветрогенератор своими руками
  4. Технология изготовления мини ветрогенератора своими руками

Как сделать мини ветрогенератор своими руками

Начинать работу над мини ветрогенератором следует с изготовления чертежей будущей ветровой установки. Кроме того, следует подготовить материалы в виде:

  • толстой бутылки из пластика;
  • старого охладительного кулера или вентилятора, от его размеров и мощности, напрямую зависит мощность самого генератора;
  • слаботочный провод в количестве 5-8 метров;
  • деревянный брус, сечение и размеры которого определяются индивидуально;
  • две стальные трубы, которые заходят одна в одну;
  • диоды;
  • клей на эпоксидной основе и супер клеевой состав;
  • крепежные элементы в виде затяжных галстуков;
  • старый СД диск.

Прежде всего, начать работу нужно с поиска подходящего охладительного механизма. Предлагаем использовать кулер от старого компьютера. Изначально кулер разбирается, пропеллерная его часть находится на электрическом двигателе. Чаще всего, он фиксируется на стопорном кольце, оно находится под уплотнителем из резины. После демонтажа кольцевого уплотнителя, снимите лопасти на вентиляторе.

Далее следует процесс пайки кабелей, обеспечивающих работу генераторной установки. На медных катушках вентилятора находятся два соединения для проводов, они являются коннекторами на катушках. Один из участков отличается наличием подсоединяемого провода из меди, а второй имеет два провода. Два провода соединяются с ножками одного провода методом пайки.

На следующем этапе создания небольшого ветрогенератора, выполняется создание выпрямителя. Основной функцией данного прибора является преобразование переменного тока в постоянный. Для этих целей потребуется наличие четырех диодов, они обрезаются таким образом, чтобы одна пара от черной отметки осталась с 10 см отрезком. Длинный конец диода загибается, таким образом, получится п-образное соединение. Все диоды соединяются между собой методом спаивания. Для тестирования ветрового генератора, подсоедините к нему диоды, если светодиод работает, то ветрогенератор функционирует правильно. Наружная пластиковая часть кулера удаляется, для обработки всех неровностей, используйте нож.

Далее следует процесс изготовления лопасти ветрогенератора. Для изготовления лопастей, используйте старую бутылку, например, из-под шампуня. Верхняя и нижняя части бутылки срезаются. Получится изделие цилиндрической формы, его нужно разрезать вдоль. Предварительно изготовьте чертеж в виде лопастей, согласно ему, вырежьте из бутылки лопасти для ветрогенератора. Учтите, что конечная часть лопастей должна быть срезана под углом в сто двадцать градусов. Далее следует процесс фиксации лопастей на кулере.

На следующем этапе выполняется изготовление хвостовика ветряка. Для фиксации мотора используется брус, выполненный из дерева. Его вращение выполняется с помощью стальных трубок. Для изготовления хвостовика используйте ненужный диск. Деревянный брусок оборудуется сквозным отверстием, его диаметр должен быть чуть больше диаметра стальной трубы. При не плотной установке трубки, зафиксируйте ее с помощью клея на эпоксидной основе. На конечной части бруска обустраивается пропил для монтажа диска. Место, на котором соединяется мотор с бруском, необходимо также обработать клеевым составом. Провода и пайку, рекомендуется также покрыть клеем, для предотвращения появления коррозии.

Далее следует процесс, на котором изготавливается опора. Для ее сооружения используйте две трубки. Одна из них зафиксирована на деревянном бруске, а вторая устанавливается в соотношении с вращением. Для их соединения можно использовать подшипники, а для улучшения скольжения воспользуйтесь фторопластом.


Мини ветрогенератор своими руками из моторчика

Предлагаем вариант изготовления ветрогенератора от мотора из старого принтера. Данная модель отличается средней производительностью и работает, даже при малейшем ветре. Для работы ветрогенератора потребуется также аккумулятор, максимальная мощность прибора составляет 100мА.

В качестве основной детали ветряка используется моторчик, от неработающего принтера струйного типа. Предварительно принтер необходимо разобрать и вынуть из него мотор.

Для фиксаторов лопастей используется транзистор. Его необходимо просверлить в соотношении с размером устанавливаемого вала. Далее все детали фиксируются с помощью клеевого состава на эпоксидной основе. Кроме того, с помощью данного состава обеспечивается защита особо важных частей устройства от влаги и непогоды.

Используя отрезок пластиковой трубы, диаметром около 12 см, вырежьте лопасти для ветряка. Для этих целей используется отрезная машинка. Оптимальное значение ширины детали составляет 90 мм, отверстия сооружаются специальным приспособлением, а затем вал устанавливается на генераторный мотор с помощью винтовых соединений.

В качестве основы для изготовления ветряка используется труба диаметром 55 мм. Для изготовления хвоста используйте фанеру. Мотор устанавливается внутри трубы, Далее выполняется сооружение выпрямителя. Так как мотор не воспроизводит большое количество электричества при небольшом ветре. Таким образом, удается применить схему удвоения, включаемую последовательно.

Схему устанавливается в полиэтиленовый пакет и устанавливается во внутрь трубы вместе с выпрямителем. Далее выполняется фиксация мотора с помощью проволоки. Кроме того, все отверстия заделываются силиконовым пистолетом. Одно отверстие используется для стока воды, а второе для испарения конденсатных масс.

Для фиксации хвоста ветрового генератора используется болт и проволока. Таким образом, удастся надежно зафиксировать установку. Следите за жесткостью полученных соединений.

Для того, чтобы соорудить мачту для установки ветряка используйте брусья, соединенные между собой с помощью саморезов. Зафиксируйте ветряк на мачте и установите на предварительно отведенное место. С помощью такой установки удается зарядить мобильный телефон или организовать подсветку.


Делаем мини ветрогенератор своими руками

Перед началом работы над ветровым генератором, необходимо определиться с количеством ветров в вашем климатическом регионе. Серо-зеленые - безветренные зоны подразумевают использование исключительно ветрогенераторов парусного типа. При необходимости в обеспечении постоянного тока, к ним добавляется прибор в виде бустрера. Данное устройство выполняет функцию выпрямителя, а также стабилизирует напряжение. Также потребуется наличие зарядного устройства, высокомощной батареи, преобразователя. Стоимость изготовления данной установки запредельно высокая и не всегда оправдывается.

В зонах со слабыми ветрами, обозначенных желтым цветом, возможен вариант изготовления ветрогенератора тихоходного типа. Данные устройства отличаются хорошей производительностью.

Для ветреных регионов подойдут любые ветровые установки. Чаще всего, используются приборы вертикального типа - лопастники или парусники.

Для того, чтобы выполнить расчеты по определению мощности ветровой установки, необходимо учесть такие факторы как:

  • постоянная скорость ветра в том или ином регионе;
  • воздух является сплошной средой, поэтому от качества и производительности ротора зависит мощность ветрогенератора;
  • воздушные потоки обладают кинетической энергией.

Предлагаем рассмотреть особенности парусных ветрогенераторов. Данные устройства изготавливают из износостойкого материала, которые отлично противостоят ветрам. Если вы решили изготовить такую установку самостоятельно, то необходимо прежде всего, провести ряд подсчетов, связанных с данными приборами.

В качестве материалом для изготовления ветрогенератора, можно использовать различные железки, которые завалялись у вас дома. Самый дорогостоящий элемент - аккумулятор. Его мощность определяет размеры установки и ее производительность.

Самодельный ветрогенератор аксиального типа изготовить в домашних условиях довольно просто. Начинать работу следует с мачты. Для ее изготовления чаще всего используют трубы, по диаметру они должны быть разными. Для соединения труб между собой используется сварочный аппарат. Мачта устанавливается на забетонированную площадку. При этом, несколько ее метров углубляются в землю, для получения устойчивой конструкции. На отдельных деталях установки нужно наклеить два магнита, Для более прочной фиксации они дополнительно заливаются с помощью эпоксидной смолы.

Далее следует процесс изготовления формы и фанеры. Для этих целей используются катушки, соединенные между собой фазой. Процесс изготовления статора выглядит таким образом: на ранее вырезанный квадрат из фанеры устанавливается вощеная бумага. Далее следует монтаж фанеры, на которой предварительно вырезаны отверстия под монтаж статора. Далее следует процесс монтажа кружка из стеклоткани и устанавливаются катушки.

После этого, производится извлечение готового статора из ранее подготовленной формы. Для изготовления винта используется дюралюминиевая труба. Винт изготавливается диаметром в один метр. Для вырезания лопастей используйте электрический лобзик. В центральной части установки оборудуйте отверстие, с помощью которого будет фиксироваться винт на генераторе.

Ветрогенератор имеет смещенный по отношению к оси хвостовой элемент. При сильных порывах ветра происходит давление на поверхность ветрового генератора и он смещается в сторону. Данная схема позволяет защитить устройство от сильных ветров. Данная модель ветрогенератора позволяет вырабатывать достаточное количество энергии для обеспечения уличной подсветки дома. Сделать ветрогенератор не сложно, главное условие получения качественного прибора - сопоставление силы ветра в вашем регионе с его мощностью.

Технология изготовления мини ветрогенератора своими руками

Для ветрогенератора изготовления необходим минимальный запас инструментов и материалов. Предлагаем вариант сооружения мини ветрогенератора для дачи. Данный прибор способен обеспечить небольшой дом с минимальным количеством электроприборов - электричеством.

Для изготовления такого ветрогенератора потребуется прежде всего диск, на котором устанавливаются магниты. Далее следует процесс наматывания медных катушек, которые заливаются с помощью смолы. Для осуществления вращения, генератор устанавливается на ранее предусмотренном основании.

Данные ветрогенераторы отличаются хорошей производительностью и качественной работой. Соотношение магнита с полюсами составляет два к трем, если ветрогенератор имеет две фазы, для однофазного устройства достаточно соотношение один к трем. Все полюса соотносятся между собой в зависимости от используемых вариантов катушек.

Мощность ветрового генератора определяется прежде всего размерами используемых в его конструировании магнитов. В качестве мачты под генератор достаточно использования стальной трубы или бревна. Аккумуляторы не обязательно использовать новые, сгодятся и любые, подходящие по мощности приборы.

Возможен вариант изготовления сразу нескольких ветрогенераторов, при этом, каждый из них будет выполнять определенные функции - один обеспечивает жилище светом, второй отвечает за работу телевизора, а третий - за ночное освещение.

strport.ru

Мини ветрогенератор, уменьшенная модель для опыта

Мини ветрогенератор, уменьшенная модель для опыта
Эту уменьшенную модель ветрогенератора автор строил для того, чтобы получить больше опыта и практике в создании аксиальных генераторов и понять суть его возможностей и принцип работы.

Материалы и инструменты, которые использовались автором для создания опытного образца ветрового генератора:
1) круглые неодимовые магниты 24 шт. размером 20 на 5 мм
2) трубы различных диаметров
3) сварочный аппарат
4) дисковая пила
5) бетонная свая от высоковольтной опоры длинной 3 метра
6) эпоксидная смола
7) ступица от мотоблока
8) фанера
9) электролобзик
10) провод толщиной 0.5 мм
11) дюралюминиевая труба

Рассмотрим основные этапы и сам процесс изготовления данного вида ветрового генератора.

Изначально у автора была идея переделать один из авто-генераторов так, чтобы он подходил в качестве генератора для будущего ветряка. Это довольно удобная схема, которая не требует особых трудозатрат для создания ветряка, но автор все же решил рассмотреть и другие варианты. Для того, чтобы узнать больше о различиях конструкций генераторов и ветряков автор прочитал большое количество статей и форумов посвященных альтернативной энергии и созданию ветряков. Оценив свои возможности, он решил попробовать иную схему создания ветряка отличную от первоначальной задумки.

Причиной тому послужило то, что аксиальный ветрогенератор не намного сложнее в изготовлении чем переделка автомобильного генератора, но имеет преимущество в отсутствии залипаний, которые присутствуют у генераторов с железными статорами. Таким образом автор решился на постройку опытного образца ветряка со статором на неодимовых магнитах.

Для начала автор решил собрать мачту, на которую в последующем будет помещен генератор, так как это одна из наиболее простых для сборки частей конструкций будущего ветряка. Матча делалась из труб разных диаметров, которые сваривались между собой в мачту общей высотой около 12 метров. В качестве основания мачты автор решил использовать бетонную сваю от высоковольтной опоры. Общая длина сваи была около трех метров и автор решил закопать ее на 2 м в грунт, по его расчетам этого должно быть достаточно, чтобы обеспечить надежность конструкции.

Затем начались работы над самим генератором.
У токаря были заказаны два диска диаметром 10.5 см и толщиной 5 мм под неодимовые магниты. так же были приобретены сами магниты в количестве 24 штук размером 20 на 5 мм. Таким образом на каждом из дисков должно размещаться по 12 магнитов. магниты клеились таким образом, чтобы чередовались полюса, после чего они были залиты эпоксидной смолов для придания большей прочности.

Затем из фанеры была вырезана форма для статора, а так же намотаны 12 катушек из провода 0.5 мм. Катушки содержали по 60 витков и соединялись последовательно в одну фазу. Толщина катушек, так же как и статора составила 4 мм. После чего автор закрепил катушки на диске фанеры и приступил к заливке статора эпоксидной смолой. делалось это следующим образом: для начала на квадрат из фанеры была постелена вощеная бумага, так как к ней не пристает эпоксидная смола. Затем был уложен квадрат фанеры с вырезанным кругом под статор, а в центр круга помещен еще небольшой кружок.

Для того, чтобы усилить прочность и избежать трещин статора, автор вырезал кольцо из стеклоткани и уложи его по краю круга статора. После чего были выложены катушки и сделаны канавки для вывода проводов катушек. После чего залил все это эпоксидной смолой поместил сверху еще один круг из стеклоткани, опять залил смолой и накрыл вощеной бумагой. После чего вся конструкция была зажата сверху еще одним листом фанеры, на которую были уложены грузы.

В таком виде конструкция пролежала до полного остывания эпоксидной смолы.

Тем временем, пока статор застывал, автор решил сделать защиту от ветра для будущего генератора. Защиту от ветра автор решил делать по стандартной технике увода хвоста. Для этого было приварено крепление для хвоста, а штырь по вертикале отклонен на 20 градусов, а по горизонтали на 120 градусов относительно самого генератора. Таким образом, хвост был сделан складывающимся,а генератор смещен относительно оси. Подобная конструкция обеспечивает то, что при сильном ветре винт давит на генератор и смещает его в сторону, а хвост поднимается вверх, обеспечивая защиту конструкции от сильного ветра.

Мини ветрогенератор, уменьшенная модель для опыта
На следующем фото можно подробнее рассмотреть конструкцию статора с дисками. Диски были установлены таким образом, чтобы они притягивались друг к другу чередующимися полюсами магнитов.
Мини ветрогенератор, уменьшенная модель для опыта
После извлечения из формы получился вот такой статор, вышло ровно и красиво, все катушки статора соединены последовательно в одну фазу:
Мини ветрогенератор, уменьшенная модель для опыта
Винт для ветряка автор решил сделать двухлопастной конструкции. В качестве материалов для изготовления лопастей автор использовал дюралюминиевую трубу диаметром 220 мм, которая раньше была частью полевой поливалки. Причем диаметр самого винта получился около 1 м. Лопасти вырезались при помощи электролобзика, причем таким образом, чтобы получилась цельная конструкция из двух лопастей. После чего в их центре было просверлено отверстие для крепления к генератору. Для того, чтобы достаточно хорошо отцентровать и откалибровать винт, автор подвешивал его на нитку через центральное отверстие и добивался горизонтального положения, по необходимости стачивая лишнее.

Ниже представлены фотографии готового ветряка.

Мини ветрогенератор, уменьшенная модель для опыта
Здесь ветрогенератор вблизи:
Мини ветрогенератор, уменьшенная модель для опыта
Вид с тыла ветряка:
Мини ветрогенератор, уменьшенная модель для опыта
Мачта ветрогенератора:
Мини ветрогенератор, уменьшенная модель для опыта
Мини ветрогенератор, уменьшенная модель для опыта
Мачта поднимается при помощи использования ручной лебедки. На хорошем ветру генератор выдавал до 3 А на аккумулятор 12 В.
Источник Мини ветрогенератор, уменьшенная модель для опыта Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мини ветрогенераторные электростанции

мини ветрогенераторные электростанции Поиск альтернативных источников энергии непрерывно год от года становиться всё более актуальным. И ветровые электростанции являются одним из таких способов добычи электроэнергии. Многие страны уже на протяжении долгих лет успешно реализуют программу ветровой энергетики и некоторые неплохо в этом преуспели. К примеру, Германия сейчас может производить более 9000 МВт в год. Не отстаёт от неё и Дания.
  • За что платить?

Государство производит электроэнергию и продаёт её населению, а излишки экспортирует. Понятно, что маленькую гидроэлектростанцию на реке возле дома не смонтируешь, да и комнатных ядерных реакторов пока не придумали, но ветер! Ведь он не требует масштабных капиталовложений или же государственного планирования. Почему же тогда нельзя установить у себя на участке мини ветрогенератор и хотя бы частично компенсировать затраты на энергоносители?
  • Основная проблема

мини электростанции ветровые Если говорить о воде, солнце или же атоме, то эти стихии относительно постоянны и по большому счёту регулируемые. Ветер же «гражданин» довольно ветреный и капризный. Поэтому стационарные большие ветряки принято устанавливать на открытых площадях, прериях или вдоль береговой линии – в местах, где, как правило, преобладает ветряная погода. Вырабатывать электроэнергию такие установки начинают при ветре, который достигает 3-4 м/с. Но, ведь редко встретишь дом, стоящий в поле или просто на свободно продуваемом месте.

Стало быть, обычная ветряная установка не подходит для частного пользования: ветер должен быть не менее 4 м/с, да и размеры у такой ветряной мельницы весьма внушительны.

Но, прогресс не стоит на месте, и мини ветрогенераторные электростанции постепенно начинают входить в быт граждан. Они пока не такие мощные, как их старшие братья (от 600 Вт до 10 кВт) поэтому в основном, их используют, как дополнительный источник энергии.

  • Как работают подобные ветряки

Ветровые мини электростанции устроены довольно просто. Лопасти ротора (их бывает две или три) движимые ветром через шестерёнчатую систему передают вращательное движение на генератор. Далее трёхфазный переменный ток, который вырабатывает генератор, проходя через контроллер, преобразовывается в постоянный ток и поступает в аккумулятор. Для того чтобы постоянный ток стал переменным он проходит через инвертор и уже можно подключать к розетке торшер или утюг.

мини ветряной генератор windtronics Пока дует попутный ветер, мини ветрогенераторная электростанция продолжает вырабатывать ток, который идёт на потребительские нужды и в свою очередь заряжает аккумулятор. Когда погода безветренна – в работу включаются уже аккумуляторные батареи.

Подключать ветряные мини электростанции в доме можно по нескольким схемах. Можно на «попечение» такой станции отдать поливочный насос или овощерезку. При таком подключении электромоторы данных агрегатов будут работать полностью автономно, и диск электросчётчика не будет похож на весёлую детскую карусель.

Или же установить коммутатор и через него «завязать» домашний ветряк и центральную электросеть. В безветренную погоду и при полностью разряженном аккумуляторе будет работать центральная сеть. Или же наоборот – автомат переведёт все электроприборы на работу от мини ветряного генератора, если где-то произойдёт обрыв сети.


  • Передовые решения в данной области

Американская фирма WindTronic, которая уже не первый год занимается разработкой и модернизацией портативных ветровых электростанций, недавно представила свою новую разработку. Назвали они свой ветряк Windgate. По своей конструкции он скорее напоминает вентилятор. Главной особенностью является то, что такие мини ветрогенераторные электростанции не имеют привычного ротора. Дело в том, что на концах каждой лопасти закреплены постоянные магниты, которые при вращении и выполняют роль ротора. Но, и это ещё не всё – такой компактный ветрогениратор благодаря своей конструкции начинает вращаться при 0,40 м/с, а генерировать электроэнергию начинает уже при 0,9 м/с. Граничная максимальная скорость ветра, которую может выдержать этот малыш (вес его чуть больше 40 кг) составляет 20 м/с.

Единственный весомый недостаток такого ветрового генератора – это его цена. Дело в том, что на сегодняшний день купить мини ветрогениратор Windgate можно за 4,5 тыс.$ и это, увы, очень прискорбно.

ветряные мини электростанции windtronics
  • Самодельные устройства

Да, цены на миниатюрные ветрогенераторы сегодня очень кусаются, и многие домашние мастера пытаются конструировать такие агрегаты своими силами.

К тому, как сделать мини ветрогенератор одни доходят своим умом, методом проб и ошибок доходят до той конструкции, которая хоть что-то способна вырабатывать, другие же пользуются услугами всемирной сети, находя в ней чертежи и советы по монтажу и обслуживанию установки.

Лопасти могут быть выполнены как из кровельного железа, так и из дерева или фанеры. В качестве накопителя энергии подходит и обычный автомобильный аккумулятор. Генератор можно купить, но некоторые считают, если уж взялся мастерить мини ветрогенератор своими руками, то и сам генератор можно сделать самому, к примеру, из старого электродвигателя. Главное было бы желание.

Определить плюсы и минусы ветровых электростанций можно только после испытания. Но, если агрегат сделан собственными руками, то несколько плюсов будет однозначно: во-первых, освободится сарай от давно лежавших «нужных» вещей, а во-вторых, хорошее настроение от сделанной работы ещё никому не мешало.

avtonomnoeteplo.ru

новый этап в автономном энергообеспечении / LiteMF corporate blog / Habr

Фантастический прогноз Международного энергетического агентства, по самым оптимистичным сценариям которого доля ветровой электроэнергетики достигнет к 2030 году аж 29% от общей выработки, был составлен еще в 2006 году. Тем не менее, за прошедшие десять лет число скептиков уменьшилось значительно — пропорционально росту числа ветропарков в странах мира, снижению себестоимости выработки кВтч, улучшению конструкций турбин и увеличению их КПД.

А вот насколько приблизит достижение цели появление портативных ветряков, использование которых имеет вполне конкретное утилитарное значение — покажет время. Работы в этом направлении ведутся, и результаты действительно впечатляют. Яркий пример — новый проект исландских стартаперов из Janulus.

Линейка портативных турбин состоит из четырех моделей: Trinity 50, Trinity 400, Trinity 1000, Trinity 2500. В собранном виде выглядят они так:

Эффективно работают: преобразовывают энергию в двух режимах:
с горизонтальной осью вращения для ветра, дующего со скоростью от 2 до 8 м/с:

и в положении вертикальной оси вращения, для ветров более 8 м/с:

Для понимания условия применимости — к примеру, в нашей стране средняя скорость ветра находится в пределах 5 м/с, в течение коротких промежутков времени доходя и до 20-25 м/с.

Внутренняя начинка Trinity состоит из генератора-преобразователя, литий-ионной батареи, а в моделях 1000 и 2500 добавлен grid-инвертор для преобразования генерируемого постоянного тока в переменный на 110/220 В.

Технические характеристики по турбинам:

а если проанализировать габаритные и весовые параметры:

то области потенциального применения становятся очевидны.

Компактная Trinity 50, мощностью генератора в 50 Вт и батареей емкостью 7500 мАч, весом 650 грамм и длиной в 30 см в сложенном виде станет отличным решением для походов и туризма — можно, например, три раза полностью зарядить iPhone 6.

Максимальная же версия Trinity 2500 вырабатывает 2,5 кВт, имеет батарею емкостью 300000 мАч и вполне может использоваться как элемент энергообеспечения дома. В том числе для подзарядки электромобиля:

Но не только. В моделях 1000 и 2500, оснащенных внутренним grid-инвертором и розеткой на 110/220 В, потребители могут подключаться прямо к турбине:

Вес Trinity 2500 составляет 19 кг, в собранном виде турбина легко помещается в багажнике:

Что касается времени зарядки накопительной батареи турбины, то разработчики приводят данные только по модели Trinity 400: полная зарядка достигается за 3-4 часа при скорости ветра 4,5 м/с.

Все модели линейки имеют отсоединяемые и защищенные от погодных условий USB-разъемы. Управление турбиной и мониторинг состояния батареи осуществляется в приложении:

Но на что делают основной акцент ребята из Janulus, помимо высокой эффективности турбин и их универсальности в применении, так это на цене. Сегодня линейка выглядит так: Trinity 50 — $399, Trinity 400 — $999, Trinity 1000 — $2799, Trinity 2500 — $5599.

При этом доставка в любую точку мира абсолютно бесплатная.

Для сравнения они приводят средние параметры аналогичных Trinity 2500 по мощности турбин, продающихся сейчас в США (до $30000) и Англии (до 19000 фунтов).

Мы тоже решили поискать среди заказов наших клиентов аналогичные девайсы. И нашли. Правда, ветряков на 2,5 кВт среди них не было, а вот портативную модель от ALEKO, генерирующую 300 Вт, на Амазоне кое-кто покупал:

Стоил он $250, а доставка “до двери” нашим методом LiteMF Express при весе посылки в 12 кг обошлась клиенту в $129,5.

В общем, какие-то аналоги на рынке уже имеются, но если есть желание поэкспериментировать с новым источником энергии, о котором пишут все гиковские издания мира, от Tech Times и Digital Trends до Science Alert и Alternative Energy, то можно поучаствовать в проекте на Кикстартере, он в самом разгаре.

habr.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
