Этапы монтажа вентилируемых фасадов

Этапы монтажа вентилируемых фасадов

Выполняя монтаж вентилируемых фасадов, необходимо строго придерживаться последовательности, которая приведена в технической документации.

Первый этап предполагает детальное знакомство с чертежами конструкции.

Вентилируемый фасад представляет собой сложное инженерное сооружение, поэтому только после анализа документации, установочных схем и спецификаций можно приступить к осмотру объекта.

На основе полученной информации верстается план производства работ, мероприятия по обеспечению безопасности и по организации контроля за качеством.

По периметру дома, если он имеет больше чем два этажа, устанавливаются стационарные строительные леса.

Подготовительный этап – инструменты и материалы

Монтаж навесных вентилируемых фасадов не требует предварительной подготовки поверхности.

Нет никакой необходимости штукатурить стены здания, затирать раствором облупившиеся места или подкрашивать их.

Навесные панели из керамогранита для того и предназначены, чтобы скрыть имеющиеся недостатки.

Выбирая этот отделочный материал можно существенно сэкономить на затратах, поскольку он существенно дешевле натурального камня.

По всем прочим характеристикам и параметрам эти материалы вполне соизмеримы.

Цветовую гамму можно легко выбрать, ознакомившись с образцами, которые представлены в специальных каталогах.

Фасадная система навесного типа включает в себя два элемента:

  • крепежную подсистему,
  • облицовочный материал.

Крепежная подсистема включает в себя кронштейны, направляющие профили и комплект дюбелей, анкеров, саморезов, шайб и прокладок.

Облицовочные панели производятся из керамогранита. К облицовочным материалам можно отнести и утеплитель.

Для утепления деревянного дома, как правило, используют листы и маты, изготовленные на минеральной основе. Для деревянного дома можно использовать стекловату или панели из базальтового волокна.

При облицовке фасада высотных зданий используются пенопласт, пенополиуретан и другие современные термоизоляционные материалы.

Бригада специалистов, которая будет выполнять монтаж вентилируемого фасада, должна иметь необходимый набор инструментов.

Дрель, перфоратор, шлифовальную машину, молоток, рулетку и прочие приспособления нужно хранить в пределах шаговой доступности.

Весь комплект должен находиться в исправном состоянии.

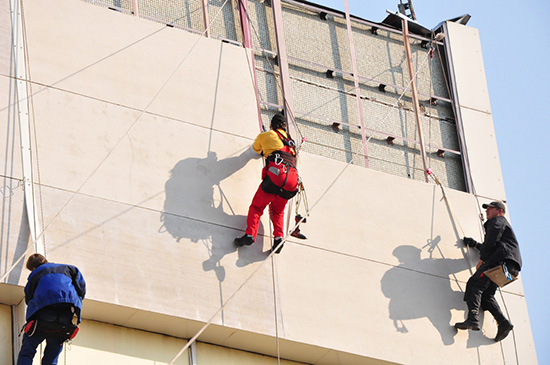

Технология монтажа предполагает нахождение исполнителей на высоте и из этого условия следует, что техника безопасности должна соблюдаться неукоснительно.

Каждый день, перед началом работы, необходимо инструктировать монтажников и напоминать им правила использования индивидуальных средств защиты.

Разметка фасада

Монтаж можно начинать только после того, как будет выполнена разметка фасада. Вначале нужно определить линии установки маяков по периметру всего дома (в том числе и деревянного).

На каждой стене фиксируется нижняя горизонтальная линия и крайние вертикальные. Разметку выполняют с помощью геодезических приборов — теодолита или нивелира.

Обязательно потребуется уровень и отвес. При определении точек крепления вертикальных направляющих профилей за основу берется размер плит керамогранита.

Точно так же размечается шаг крепления кронштейнов по вертикали. Если форма плит керамогранита квадратная, то разметка по высоте и по ширине выполняется с одинаковым шагом.

Этапы монтажа фасадных панелей

После того как разметка фасадов выполнена, можно приступать непосредственно к процедуре по установке фасада. Технология и последовательность действий детально приведены в ТТК.

При необходимости создается отдельная инструкция, в которой уточняется правило выполнения той или иной операции.

После разметки фасада можно начинать производство основных работ, соблюдая правила техники безопасности и охраны труда.

Установка кронштейнов

Инструмент для сверления отверстий под установку кронштейнов выбирается в зависимости от материала, из которого возведено здание.

Для деревянного дома предпочтительнее использовать низкооборотную дрель, точно так же, как и для стены из полого кирпича. Перфоратор используется для сверления стен из бетона.

Кронштейны крепятся к стене с помощью анкерных дюбелей. Если крепление выполняется к стене из кирпичной кладки, то запрещено устанавливать дюбели в швы между кирпичами.

Когда все кронштейны установлены, необходимо провести испытания на прочность их крепления, ведь плиты из керамогранита создают значительные нагрузки на крепежные элементы.

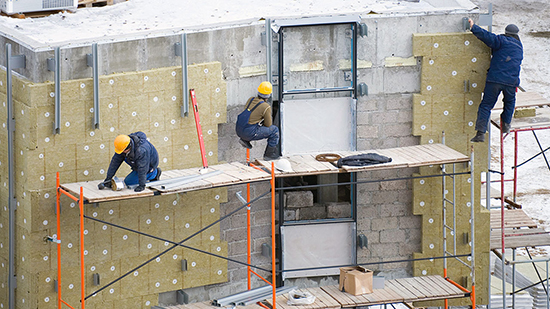

Крепление утеплителя

Технология монтажа вентилируемого фасада предписывает устанавливать и крепить плиты теплоизоляции следом за кронштейнами. Перед креплением плиты на стену дома в ней делаются прорези.

Каждая плита фиксируется на своем месте с помощью двух тарельчатых дюбелей, после этого утеплитель покрывается специальной пленкой.

Она предназначена для того, чтобы защищать утеплитель от атмосферной влаги и воздействия ветра.

Необходимо следить, чтобы каждая следующая полоса пленки ложилась внахлест с предыдущей. Величина перехлеста должна быть не менее 10 см.

Сквозь эту пленку плита теплоизоляции крепится к стене еще тремя дюбелями.

Установка направляющих профилей

Следующий этап монтажа – установка вертикальных и горизонтальных направляющих профилей.

Крепление профиля к кронштейну выполняется с помощью заклепок или саморезов. Тип крепежа определен в проекте.

Важно соблюдать прямолинейность в расположении заклепок. Они должны находиться на одной линии и по вертикали, и по горизонтали, иначе, при нагрузках, может возникнуть эффект скручивания.

Технология исполнения на этом этапе предписывает контролировать положение направляющих профилей в вертикальной плоскости с помощью геодезических приборов и обыкновенного отвеса.

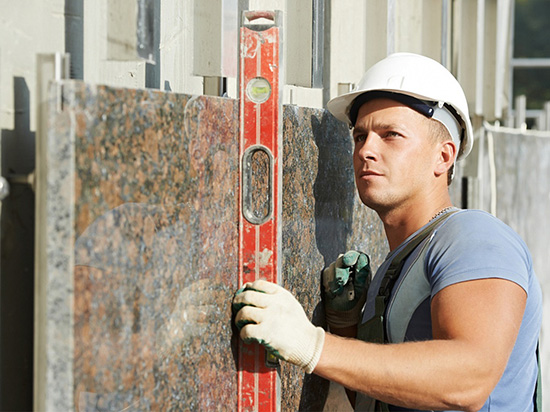

Навеска облицовочных панелей

Навеска панелей керамогранита считается завершающим этапом монтажных работ. Основными крепежными элементами, которые надежно фиксируют облицовочную плиту, являются кляммеры.

Установка плит выполняется снизу вверх в таком порядке: плита вставляется в нижний кляммер и фиксируется сверху поворотным кляммером.

Производство монтажа требует пооперационного контроля. После укладки очередного ряда облицовочных плит, необходимо проверить их горизонтальность.

При облицовке деревянного дома нужно регулярно контролировать размер воздушного зазора.

Особенности выполнения монтажных работ

Монтаж навесного вентилируемого фасада из керамогранита (в том числе и для деревянного дома) выполняется в строгом соответствии с требованиями технологической карты.

Никаких отступлений от указанных параметров не допускается. Пооперационный контроль качества монтажа производится по методикам, которые заложены в действующих строительных нормах и правилах.

Перед началом работ, в обязательном порядке, проверяется качество материалов и конструкций, которые будут использоваться.

В процессе монтажа контролируется последовательность операций и соблюдение технологии.

Необходимо следить не только за контролем качества монтажных соединений, но и за соблюдением правил техники безопасности.

На период выполнения монтажа по облицовке жилого дома или другого здания, подрядчиком назначается ответственный за безопасное производство работ.

На практике — этот же сотрудник осуществляет и контроль за качеством монтажа.

Этапы монтажа вентилируемых фасадов
Выполняя монтаж вентилируемых фасадов, необходимо строго придерживаться последовательности, которая приведена в технической документации.

Источник: stoydiz.ru

Осуществление монтажа вентилируемых фасадов своими руками

Монтаж вентилируемых фасадов необходим для увеличения долговечности дома и придания ему более эстетичного вида.

Благодаря этой конструкции стены выравниваются и приобретают красивый вид, а дом становится теплее и надежнее.

Технология монтажа

Конструкция вентилируемого фасада представляет сэндвич, выполненный из каркаса, слоя утеплителя и облицовочного материала, такого как: керамогранит, фиброцемент, металлический сайдинг и прочие.

Обязательно должна быть оставлена полая ниша для вентиляции.

Вентилируемый фасад – это сложная система, если при его монтаже будут допущены даже малейшие ошибки, срок службы системы значительно сократиться.

Поэтому проводя работу, необходимо в точности соблюдать технологию монтажа вентилируемых фасадов.

Проведение подготовительных работ выглядит следующим образом:

  • Подготовка технической документации,
  • Обозначение границ опасной зоны на объекте,
  • Подготовка и осмотр фасадных подъемников,
  • Разметка точек мест установки кронштейнов на стене здания,
  • Проведение монтажа.

Монтаж навесных вентилируемых фасадов выполняется в следующей последовательности:

  1. В стене бурят отверстия с помощью перфоратора,
  2. Под каждый кронштейн устанавливают паронитовую прокладку через анкерный дюбель,
  3. Устанавливают несущие кронштейны, закручивая анкерные дюбели шуруповертом,
  4. Далее проводится монтаж теплоизоляции, которая помогает защитить строение от шума, ветра и осадков.
  5. Плиту утепления навешивают через прорези для кронштейнов.

Полотнища мембраны ветрогидрозащитной навешивают сверху и временно их закрепляют.

По технологии монтажа вентилируемых навесных фасадов полотна должны навешиваться внахлест.

В стене через плиты и пленку высверливают отверстия, в которые устанавливают тарельчатые дюбеля.

Монтируют плиты утеплителя начиная с первого ряда от цоколя, на который устанавливается первый ряд.

Навешивают их горизонтально, стараясь, чтобы между плитами не оставалось сквозных щелей. На этом установка вентилируемых фасадов еще не закончена.

Далее приступают к монтажу направляющих. Для этого к регулирующим кронштейнам крепят вертикальные направляющие профилей.

Профили устанавливают в пазы опорных кронштейнов. Их фиксируют к несущим кронштейнам с помощью заклепок.

Профиль должен лежать свободно, чтобы он мог перемещаться по вертикали и компенсировать температурные деформации. Затем устанавливают противопожарные отсечки.

Следующий этап – это монтаж кондиционера на вентилируемый фасад. Он будет отводить конденсат и нагретый воздух.

Осуществление монтажа вентилируемых фасадов своими руками
Монтаж вентилируемых фасадов необходим для увеличения долговечности дома и придания ему эстетичного вида. Стены выравниваются и приобретают красивый вид.

Источник: stroyremned.ru

Технология монтажа вентилируемых фасадов

Вентилируемые фасады – это сложные современные системы, добиться качественной работоспособности которых можно только за счет грамотного выполнения технологий монтажа.

Опытным монтажникам хорошо известно, что большинство повреждений на облицовочных материалах, которые проявляются в течение первых нескольких лет использования, возникают из-за допущенных ошибок на стадиях проведения строительно-монтажных работ.

Именно поэтому к установке сложных вентилируемых фасадных систем следует подходить со всей ответственность.

Технология проведения монтажных работ

Общая инструкция установки вентилируемых фасадов предполагает соблюдение ряда важных условий и выполнение нескольких основных этапов работ.

Подготовка к монтажным работам

Перед установкой вентилируемого фасада, собственник должен будет выполнить ряд подготовительных работ, описанных в нормах и правилах современного строительства.

В первую очередь, на участке строительства должна быть обозначена специальная зона, нахождение в которой посторонних людей может являться опасным, обычно такая зона составляет не менее 3-х метров от всех стен сооружения.

После этого, по периметру сооружения осуществляется установка специальных фасадных подъемников, а также возводятся необходимые инвентарные сооружения – участки для хранения материалов, мастерские для подготовки фасадных конструкций к монтажным работам.

Весь спектр монтажных работ по установке вентилируемых фасадов должен проводиться в соответствии с нормами СНиП, устанавливающими правила монтажа и отделки несущих и ограждающих конструкций.

В этих нормативных документах особо подчеркивается, что проведение монтажа вентилируемого фасада не допускается в условиях сильного тумана, гололеда, грозы, при температуре ниже -20 градусов Цельсия и ветре со скоростью 15 метров в секунду и выше.

Разметка точек для монтажа кронштейнов

Разметка точек монтажа кронштейнов на стене сооружения также можно назвать своеобразными подготовительными работами, так как этот процесс не затрагивает использования элементов вентилируемых фасадов.

Разметку следует проводить в точном соответствии с инструкцией и технической документацией, сопровождающей любое устройство навесного фасада.

В первую очередь, монтажники должны определить нижнюю горизонтальную линию расположения опорных кронштейнов и двух крайних крепежей, располагающихся по краям вертикальных линий.

Крайние точки нижней горизонтальной линии должны быть определены за счет использования нивелира, все отметки должны делаться несмываемой краской, чтобы разметка не нарушилась в процессе установки.

После определения крайних точек рулеткой и уровнем, следует отметить краской все промежуточные точки, где будут расположены крепежи.

Определение вертикальных линий расположения кронштейнов осуществляется за счет спуска специальных отвесов с парапета дома перпендикулярно горизонтальной линии.

Отвесы проводят через точки горизонтальной линии и расположение вертикальной и размечают необходимые точки крепежа.

Установка кронштейнов

У опытных монтажников технология установки кронштейнов для монтажа вентилируемого фасада отработана до мельчайших деталей и проводится в максимально короткие сроки.

Весь этот процесс можно разделить на четыре основных этапа:

  1. На первом этапе монтажники производят бурение отверстий в стенах здания с помощью специальных технических средств.
  2. С помощью анкерного дюбеля, в каждое отверстие для кронштейна вводят специальную паронитовую прокладку.
  3. Шуроповертом производится установка необходимого числа кронштейнов для монтажа системы вентилируемого фасада.
  4. Установка необходимых средств защиты, обеспечивающих защиту от воздействия влаги, ветра и перепадов температуры.

Средства защиты перед установкой вентилируемого фасада включают в себя надежный теплоизоляционный слой и монтаж специальной пленки для защиты от влаги и ветра.

Сначала специалисты должны навесить на стену плиты утепления, поверх которых располагают ветрогидрозащитные мембраны и временно их закрепляют.

После этого требуется создание отверстий в стене для тарельчатых дюбелей, организуемых с помощью использования дрели или перфоратора.

Количество и места их расположения должны определятся в соответствии с расчетами и планами индивидуального проекта.

Особенности установки плит теплоизоляции вентилируемых фасадов

Вид и толщина используемых плит для организации надежного вентилируемого фасада должны определяться в ходе профессионального расчета технических характеристик для каждого проекта индивидуально.

Эту работу можно доверить профессиональным строителям или провести ее самостоятельно, пользуясь одной из инструкций.

Современные технологии монтажа предполагают расположение крепежей для установки фасада на расстоянии не менее 50 мм от края плиты.

Монтаж утеплительных плит следует начинать с самого нижнего ряда, который устанавливается на крепеж цоколя или организованный профиль.

Все последующие плиты укладывают по направлению снизу вверх.

Плиты рекомендуется вешать по горизонтали в шахматном порядке таким образом, чтобы между отдельными изделиями не оставалось сквозных щелей.

В соответствии с действующими правилами, допустимый уровень незаполненного шва не может превышать 2-х миллиметров.

В некоторых случаях, перед монтажом теплоизоляции, отдельные плиты могут требовать небольшой корректировки формы или размера, такие работы проводятся с помощью различного ручного инструмента.

Установка направляющих

После установки теплоизоляции, начинается монтаж направляющих профилей к кронштейнам. Данный процесс разделяется на 2 основных этапа:

  1. Установка направляющих профилей в организованные пазы кронштейнов.
  2. Закрепление профилей на несущие кронштейны с помощью специальных заклепок. В опорных кронштейнах профиль должен монтироваться свободно за счет чего достигается его свободное передвижение по вертикальной линии.

Зазор между отдельными направляющими необходим для компенсации температурных деформаций, величина зазора должна быть не менее 8 и не более 10 мм.

Монтаж облицовки системы вентилируемого фасада

В зависимости от материала, из которого выполнены конструкции вентилируемого фасада, определяется набор действий по монтажу облицовки.

В качестве примера будет рассмотрен вариант установки фасада из керамогранита.

При установке керамогранитной плитки, строители должны соблюдать следующую последовательность действий:

  1. Проведение разметки отверстий для крепежа кляммеров, количество которых определяется планом проекта.
  2. Создание необходимых отверстий в установленных направляющих с помощью дрели. Следует учитывать, что отверстие должно превышать диаметр используемых заклепок на 0,2 миллиметра.
  3. Монтаж кляммеров и крепеж их к каркасу системы с помощью заклепок. В это же время проводится установка керамогранитной плитки.

Проверка качества монтажа вентилируемого фасада

Монтажные работы и все крепежи вентилируемого фасада проводятся в четком соответствии с проектной документацией и действующими нормативными актами по строительству.

Установка должна сопровождаться контролем качества монтажа, в ходе которого проводится проверка на соответствие действий монтажников проектной документации.

Технология монтажа вентилируемых фасадов
Вентилируемые фасады, технология монтажа такой облицовки – это достаточно новые и малознакомые собственникам вопросы. О том, что такое вентилируемый монтаж и как он должен устанавливаться, читайте в данной статье

Источник: fasadoved.ru

Вентилируемый фасад своими руками: устройство, материалы, монтаж

Вред, который причиняют стенам дома атмосферные осадки, огромен. А если стены нуждаются в утеплении, еще больший вред причиняет конденсат, который скапливается на основании, не удаляется оттуда, способствует химическому и биологическому разрушению стены.

Популярное решение этой проблемы, но достаточно дорогое – вентилируемый фасад. Чтобы избежать лишних денежных затрат, можно попробовать устроить вентилируемый фасад своими руками.

Внешняя отделка такого фасада может быть любой: камень (натуральный, искусственный), плитка, сайдинг, композит, вагонка/блок-хаус, профильный металл, стеклянные панели и т.д. Возможны любые цветовые и дизайнерские решения. Выбор зависит исключительно от эстетических претензий хозяев и возможностей кошелька.

Устройство

Устройство вентилируемого фасада типичное:

3. Ветрозащитный барьер.

4. Воздушная прослойка.

5. Декоративная отделка.

Благодаря такому устройству вентфасада конденсат выводится наружу, стены и утеплитель остаются сухими.

Перед началом работ необходимо выбрать и приобрести материалы для вентилируемых фасадов:

1. Каркас сооружения выполняется из профилей для гипсокартона. Необходимо приобрести расчетное количество несущего профиля СD и подвесы для его фиксации. Возможно также использование обрешетки из деревянных брусьев.

2. Пароизолирующая мембрана.

3. Утеплитель (минеральная вата).

Кронштейн для вентилируемых фасадов

4. Облицовочный материал в соответствии с выбором.

5. Крепеж (специальный кронштейн для вентилируемых фасадов). Выбор в зависимости от материала основы и облицовки.

6. Инструменты: уровень, рулетка, ножницы по металлу, клещи для заклепок, шуруповерт, дрель.

Монтаж вентилируемых фасадов

Монтаж вентилируемых фасадов выполняется строго по данной технологии. На каждом этапе стоит проводить проверку отклонения от нормативных значений (табл. приведена ниже):

1. Перед тем, как делать вентилируемый фасад своими руками необходимо сделать разметку стены.

2. Установка кронштейнов под профили. В зависимости от материала основы кронштейны фиксируют саморезами, анкерами, пристреливают монтажным пистолетом и т.д. Все элементы должны быть устойчивыми к коррозии.

3. Монтаж профилей для вентфасада. Каркас может быть ориентирован вертикально (чаще всего) или горизонтально, в соответствии с будущим расположением отделочных панелей. Шаг между профилями различен, зависит от вида панелей.

Плиты утеплителя размещаются между стойками каркаса в распор, их ширину тоже нужно учитывать: расстояние между профилями (брусьями) должно быть немного меньше ширины плиты. Правильность установки профилей следует контролировать уровнем.

4. Размещение утеплителя. Плиты ставят между соседними профилями, фиксируют к основе (дюбелями, саморезами и др.).

Важно: для устройства вентиляционного зазора необходимо, чтобы толщина плит утеплителя была меньше, чем толщина брусьев каркаса или длина вступающей части профиля. Материал должен быть слегка утоплен в обрешетку.

5. Поверх утеплителя натягивают ветрозащитную пленку (не во всех системах монтажа). Полосы кладут горизонтально. Начинают снизу, продвигаются вверх, укладывая полосы с нахлестом в десять сантиметров.

6. Финишная отделка: устанавливают на каркас выбранные декоративные панели. Технология установки зависит от вида панелей.

Когда сделанный вентилируемый фасад своими руками готов, нужно проверить отклонения согласно таблицы:

Вентилируемый фасад своими руками: устройство, материалы, монтаж
Как сделать вентилируемый фасад своими руками. Устройство вентилируемого фасада: материалы и кронштейн. Монтаж вентилируемых фасадов: видео и фото инструкция.

Источник: fasadra.ru

Описание технологии монтажа вентилируемых фасадов от подготовки до финиша

Вентилируемые фасады в качестве внешней отделки строений — это обустройство специальной навесной конструкции. Ее закрепление производится различными способами, что позволяет производить монтаж отдельных элементов практически на любой поверхности. Вентилируемый фасад имеет ряд преимуществ, поэтому и пользуется большой популярностью как в промышленном строительстве, так и в частном секторе.

Особенности конструкции

  • Универсальность применения. Сложная геометрия основы, ее материал не являются препятствиями для устройства вентилируемого фасада. Это особенно удобно, когда по определенным причинам нет возможности произвести внешнюю облицовку традиционными способами, или если это связано с определенными трудностями.
  • Отсутствие необходимости в выравнивании основы. Это одно из основных отличий вентфасадов от привычной обрешетки. Экономия времени и сил – ощутимая.
  • Разнообразие выбора вида облицовки.
  • Наличие зазора между поверхностью и отделкой исключает появление и развитие гнилостных процессов, так как надежная естественная вентиляция препятствует образованию конденсата.
  • Как следствие – увеличение сроков эксплуатации всех использованных материалов, в том числе, и стен.
  • Возможность дополнительного утепления сооружения любым соответствующим материалом. При правильном его выборе «точка росы» сместится и будет расположена за пределами здания. Кроме того, воздушная прослойка сама по себе снижает теплопотери сооружения.
  • Благодаря технологии монтажа повышается скорость производства работ.
  • Резко уменьшается стоимость строительства за счет существенной экономии отделочных материалов.
  • Высокая ремонтопригодность, возможность в кратчайшие сроки устранить возникший «местный» дефект.
  • Работу по монтажу можно проводить независимо от сезона и погодных условий.

Этапы монтажа

Подготовительные мероприятия

После демонтажа старой облицовки и полной очистки основы проводится осмотр всей поверхности, подлежащей отделке. Обнаруженные дефекты (трещины, раковины, наличие грибка) подлежат устранению.

После этого необходимо удостовериться, что стена способна выдержать предполагаемую нагрузку (суммарный вес каркаса и всех материалов). Для проверки нужно закрепить на основе 2 – 3 дюбеля (в разных местах) и убедиться, что крепеж «сидит» надежно. На основании осмотра выбираются материалы для отделки (в том числе, вид утеплителя).

Желательно провести пропитку основы средствами от гнили (антисептиками). Если строение из древесины – дополнительно и антипиренами (от возгорания) — подробно об этом можно прочесть тут.

Разметка поверхности

Особенность зависит от местных условий и возможностей хозяина. Лучше пользоваться лазерным уровнем, это обеспечит точную «пристрелку». Если используется шнур, то он должен быть капроновым, чтобы при его натяжении не образовывались провисы. Для таких целей хорошо подходит и толстая рыболовная леса.

Разметка начинается снизу строения. Интервал между рейками выбирается в соответствии с габаритами облицовочных изделий (доски, панели) и утеплителя.

Установка кронштейнов и защитных слоев

Глубина гнезда под дюбель должна быть немного больше его длины, так как в процессе установки он соберет со стенок всю пыль, и она утрамбуется на дне. Это может затруднить его полную «посадку».

Крепление держателей производится в таком порядке: на дюбель – шайба, под головку крепежа – прокладка (компенсирующая температурную деформацию).

При необходимости производится гидроизоляция основы. Потом – материал утеплителя, который укладывается снизу вверх. Его фиксация производится не только методом приклеивания, но и дополнительным закреплением строительными дюбелями (тарельчатого типа). Сверху укладывается ветрогидрозащитная пленка (мембрана), которая крепится такими же дюбелями.

Монтаж направляющих

Они представляют собой рейки, которые и образуют несущий каркас. Как их правильно устанавливать и фиксировать, изложено в Инструкции по монтажу. Единой рекомендации нет, так как все элементы могут быть исполнены по-разному (зависит от Производителя).

Единственное условие – все наружные поверхности реек должны быть в одной плоскости, иначе ровности отделки добиться не получится, так как облицовочные плиты (панели) лягут с перекосом.

Крепление «финишного» материала

Может быть или открытым (при помощи кляммеров), или скрытым (невидимым). В качестве облицовки применяются различные изделия – панели керамогранитные (500 – 2000 руб/ед.), композитные (1 200 – 1 400 руб/ед.), металлокассеты (450 руб/ед.) и ряд других (например, плиты из фиброцемента, стеклопанели). У каждого вида отделки – свои особенности установки. Не все рекламируемые облицовочные материалы подходят для частного дома, и это нужно учитывать.

  • Располагать кронштейны в деформационных швах, между кирпичами, плитами.
  • Использовать направляющие длиной более чем в 1 этаж строения.
  • При сверлении отверстий в мягких материалах (например, пенобетон) пользоваться функцией «ударника» эл/дрели или перфоратора.
  • Монтировать рулонные (пленочные) материалы «встык». Они укладываются с перекрытием между смежными полосами (порядка 10 см). При этом швы дополнительно герметизируются (клейкой монтажной лентой), чтобы исключить проникновение под покрытие жидкости.
  • Отсутствие соответствующих Стандартов на установку вентфасадов чревато тем, что нередко выполнить подобную работу берутся люди с недостаточной профессиональной подготовкой. Дело в том, что для такого монтажа не требуются сертификаты, допуски (в СРО). Именно этим и пользуются некоторые мелкие «фирмочки», ангажирующие себя как организации, гарантирующие высокое качество. Если принято решение заключить Договор, то желательно проверить качество той работы, которую данная фирма уже выполнила. Посмотреть самому, поговорить с Собственником, поинтересоваться его мнением. Впоследствии это исключит многие неприятности.
  • В свете вышесказанного, при найме работников следует самому разобраться во всех тонкостях процесса монтажа. Это даст возможность проконтролировать качество работы на любом ее этапе и подумать о целесообразности дальнейшего сотрудничества в случае выявления «халтуры». А с Исполнителя – взыскать, в том числе, и через суд.
  • Несмотря на привлекательность обустройства вентфасада, необходимо учесть тип и состояние фундамента. Способен ли он выдержать вес такой конструкции?

Описание технологии монтажа вентилируемых фасадов от подготовки до финиша
Вентилируемый фасад – подробное описание его преимуществ и конструктивных элементов, правила и особенности монтажа

Источник: masterim.guru

Виды монтажа фасадов — подсистемы, стоимость работ, цены за м2 в Москве

[sliders=»1″|slides]



Монтаж навесных вентилируемых фасадов (вентфасадов) — это один из способов наружной отделки здания из разнообразного облицовочного материала. Данное строительное решение значительно повышает эргономику здания; позволяет сберечь его от образования конденсата, влаги и различны грибковых и плесневых образований благодаря оборудованному вентилируемому пространству между чистовым фасадом и стенами строения. Позволяет ощутимо снизить бюджет на финишную отделку, так как практически все виды облицовочных материалов обойдутся гораздо дешевле в отличие от оштукатуривания.

Благодаря каркасу, выполняемому из нержавейки, алюминия или обыкновенного железного профиля, фасад не создает нагрузок на несущие элементы постройки. Простота и скорость возведения конструкции позволяют выполнять работы на протяжении всего года и при любых погодных условиях.

Виды монтажа вентфасадов

Монтаж керамогранита



Благодаря своему составу керамогранит является высокопрочным материалом с большой плотностью. Обладает абсолютной устойчивостью к перепадам температур; способен выдерживать любые механические воздействия; создает прочную «броню» для самого здания. По завершении работ не требует особого ухода и полностью освобождает владельца от затрат на ремонтные работы. Конечный итог — «построил и забыл». Как и все остальные материалы, поступает в продажу разнообразных размеров, форм и расцветок. Также может быть с глянцевым или шероховатым матовым покрытием с лицевой стороны. Благодаря своим защитным характеристикам увеличивает срок службы самого здания. Фасад может простоять, в среднем, 50–70 лет. Высокая стоимость компенсируется отсутствием необходимости проводить ремонтные мероприятия первый десяток лет. Не лишним будет отметить его антивандальные качества: даже при ударе по поверхности на ней не остается царапин и других следов.



Облицовка керамогранитной плиткой может выполняться прямо на здание с применением клеевого раствора при условии, что стены имеют ровную поверхность по всей площади. При монтаже таким способом следует применять клей с высоким коэффициентом сцепления и подходящим для атмосферных особенностей вашего региона. Не рекомендуется использовать цемент, так как он резко ухудшает качество выполняемой работы. Лучше всего применять растворы на полимерной основе, которые будут надежно держать плитку.

При монтаже материала на каркас в нем сверлятся отверстия для анкерного крепления, которые крепят плитку к конструкции. При использовании штифтовых крепежей на материале делается специальный паз под крепеж. Также может быть выполнено крепление комбинированным способом: дюбели + клей.

Монтаж металлокассет

Изделие представляет собой металлический окрашенный лист. Краска создает антикоррозийную защиту материала. Производится из оцинкованной стали, алюминия, латуни и меди путем штамповки. Достаточно легок, прост в монтаже, толщина листов 0,7–1,2 миллиметра. Срок эксплуатации может быть увеличен путем нанесения полимерного покрытия вместо обычной краски. Применяется, как правило, для отделки небольших малоэтажных зданий.

При расчете металлокассет следует учитывать, что по ширине они выпускаются от 25 см до 1 метра и в длину 2,5 метра.

Установка направляющих профилей производится на специальные кронштейны. Причем крепление кронштейна должно быть выполнено таким образом, чтобы он не попадал в кладочный шов между панелями или кирпичом. Не стоит устанавливать кронштейны и на пустотелый кирпич, это нарушит прочность всего навесного фасада. На профиль накладывается обрешетка, и на нее уже крепятся листы, начиная от низа строения.

Крепление выполняется двумя способами: наружным и потайным. При открытом методе один лист накладывается на другой выгнутой стороной и скрепляется снизу посредством заклепок или саморезов. Во втором же способе нижний стык лишь имитирует место крепления, а вся фиксация выполняется по верхним кромкам. Потайное крепление является более надежным и долговечным. При облицовке угловых частей здания лучше использовать специальные кассеты, исключающие установку металлических уголков, что заставляет фасад выглядеть однородным.

Монтаж композитных панелей

Монтаж навесных вентилируемых фасадов зданий из композитных либо сэндвич-панелей является более недорогим, но более трудоемким способом облицовки. Панели имеют вид двух алюминиевых листов, между которыми расположен слой утеплителя из минеральной ваты различной толщины. По верхнему и нижнему краю оборудованы стыковочные пазы. Панели могут выдерживать температуру до +115 градусов Цельсия; внутренняя часть металла обработана специальным раствором, защищающим от УФ излучений; абсолютно пожаробезопасным, при нагревании выше допустимой температуры выделяют минимум токсических веществ; обеспечивают высокий уровень тепловой и шумовой изоляции. Предназначены для эксплуатации в регионах с повышенной влажностью воздуха и преобладанием низких среднегодовых температур воздуха.

Главный их недостаток — трудоемкие и финансозатратные ремонтные работы. Невозможно демонтировать одну панель, не разобрав несколько находящихся рядом в одном стыковочном узле.

Монтаж композитных панелей осуществляется следующим способом: панели крепятся к профилю с помощью заклепок или специальных саморезов «в тело», соблюдая ровный ряд используемых метизов для эстетической составляющей. Преимущественно применяется скрытый способ крепежа, при котором элемент крепится заклепкой или саморезом с гидроизоляционной прокладкой через внутреннюю верхнюю кромку. В вертикальные стыки закладывается герметизирующая паронитовая прокладка и накладывается П-образный нащельник.

При монтаже необходимо принять во внимание то, что чем тоньше плита, тем проще ее повредить. Установка должна выполняться очень аккуратно, не допуская замятия ни с лицевой стороны, ни в стыковочных пазах. Замятый стык может искривить все последующие устанавливаемые плиты, что испортит в итоге весь наружный вид.

Монтаж клинкерной плитки

Монтаж вентфасада из клинкерной плитки способен создать необходимую защиту каждого строения от отрицательного влияния факторов окружающей среды. Благодаря особенностям конструкции подобного фасада повышается степень сохранения тепла в помещениях. Многообразие фактур и оттенков цветовой гаммы помогает строению получить респектабельный экстерьер. Для подобного вида фасада использовать можно только плитку, имеющую толщину от 14–17 мм.

Монтаж фасада из клинкерной плитки делается на предварительно подготовленную основу, представляющую собой металлический каркас. С использованием анкеров к наружной стене строения прикрепляется консоль для монтажа, затем на неё осуществляется установка профилей. Отдельные виды клинкерной плитки устанавливаются на такой каркас без применения затирочной смеси. Такой метод подразумевает выполнение работ без с использования материалов для затирки. Затем следует произвести выравнивание по горизонтальной и вертикальной плоскостям собранного каркаса, после чего на горизонтальные направляющие осуществляется нанизывание плитки, для этого в ней делают специальные пазы (пропилы) по длинным сторонам. Лучше приобретать для этих целей плитку с уже имеющимися пазами (сделанными в процессе её производства).

После того как на плитку были нанизаны направляющие, выполняются работы по затирке швов. Подобный вид работ лучше выполнять при устоявшейся положительной температуре.

Вентилируемый фасад из клинкерной плитки может быть смонтирован от 75 до 100 метров в высоту.

Монтаж природного камня

Посредством навесного фасада, выполненного из натурального камня, строению можно обеспечить стильный и солидный вид, дополнительно гарантируя высокую степень защиты в условиях любого климата. Технология монтажа такого фасада отличается сравнительной лёгкостью, особый опыт будет необходим только лишь для разметки стен и нарезки плит с содержанием натуральных минералов.

Часто для фасадов подобного вида применяется каменная плитка в 18–40 мм по толщине, и размерами сторон в 300 и 1200 мм по ширине и длине соответственно. Проще рассчитать и осуществить укладку квадратных плит, нежели плит сложной фигурной формы либо прямоугольных. К тому же такой вариант позволяет существенно сократить затраты.

Система такого варианта отделки фасадов выполняется из теплоизолирующего слоя, паробарьера и металлического каркаса.

Оформление фасада с использованием природного камня подразумевает характерные подготовительные работы для внешних стен: проведение требуемых измерений и составление необходимого чертежа, с обозначением расположения всех направляющих профилей и мест прикр

как установить, инструкция, цена за работу

Для отделки зданий часто применяются вентилируемые фасады. Они состоят из каркаса, утеплителя, гидроизоляции и облицовочных панелей. Монтаж вентилируемых фасадов – это простая работа, которая легко выполняется своими силами после изучения правильной инструкции. Для этого грамотно выбираются материалы, наносится разметка и контролируется правильность расположения каждого элемента с помощью уровня.

Универсальная инструкция

Перед непосредственным монтажом выполняется подготовка, которая заключается в покупке качественных материалов и оборудования. Монтаж вентилируемых навесных фасадов выполняется с учетом требований ПП №1636. Выбираются только панели, которые обладают сертификатами качества, а также прошли через множество экспертиз, подтверждающих их пожаробезопасность, сейсмическую устойчивость, несущую способность и другие характеристики.

Этапы и нюансы монтажа вентилируемых фасадов

Перед монтажом проводится расчет нагрузок, чтобы убедиться, что фундамент легко справится с дополнительным воздействием. Формируется проект будущей конструкции, а также изучается инструкция, благодаря которой выполняются последовательные этапы.

Что делать перед монтажом?

Перед непосредственным монтажом своими руками выполняется подготовка:

  • участок, на котором выполняется работа, очищается от разного мусора или иных ненужных элементов;
  • устанавливаются предупреждающие знаки, не позволяющие посторонним лицам приближаться к фасаду строения;
  • монтируются леса, позволяющие легко выполнять работу на высоте, а также они часто заменяются фасадными подъемниками;
  • определяется, где на фасаде будут иметься осветительные приборы;
  • выбирается место, используемое в качестве склада или мастерской.

Внимание! Леса монтируются либо обычным методом, для чего учитывается нулевая отметка, либо на межэтажных перекрытиях, а также нередко ставятся на опорных устройствах.

Существенной и распространенной ошибкой считается складирование материалов рядом с химическими веществами или укладка их на грязную поверхность, что приводит к процессу коррозии или иным негативным последствиям.

Этапы и нюансы монтажа вентилируемых фасадов

Нанесение разметки

Она наносится на основании ранее сформированного проекта. Во время работы используется строительный уровень или другое измерительное оборудование.

Первоначально отмечаются контрольные точки, в которых будут фиксироваться кронштейны. Для измерения крайних точек используется нивелир. Промежуточные точки определяются лазерным уровнем и обычной рулеткой.

Установка кронштейнов

Правильно установить вентилируемой фасад просто, если следовать подробной инструкции. Схема монтажа продумывается заранее, чтобы грамотно нанести разметку. После этого начинается фиксация кронштейнов. Процедура крепления изделий к пенобетонным блокам выполняется с учетом правил:

  • шаг между кронштейнами по вертикали варьируется от 60 до 120 см;
  • по горизонтали расстояние между элементами составляет от 35 до 80 см;
  • от крыши делается отступ не меньше 10 см;
  • перед монтажом делаются отверстия для анкеров, для чего применяется перфоратор;
  • глубина должна превышать на 15 мм длину выбранного анкера;
  • дюбель подбивается через отверстие с помощью монтажного молотка;
  • для усиления фиксации рекомендуется пользоваться анкерами, оснащенными шайбой.

При выносе кронштейна учитываются имеющиеся неровности и изгибы на основании стены, а также толщина теплоизоляционного материала.

Этапы и нюансы монтажа вентилируемых фасадов

Установка утеплителя, гидроизоляции и ветровой защиты

Первоначально делаются отверстия для дюбелей, так как плиты утеплителя фиксируются минимально 5 крепежами. В плитах рекомендуется заранее сделать пропилы с помощью обычного ножа, что позволяет легко насадить их на кронштейны.

Внимание! Допускается при использовании грамотной технологии создания вентилируемого фасада пользоваться двухслойным утеплением фасада, но второй слой делается со смещением.

Пустоты, появляющиеся между плитами, заполняются тем же материалом. Желательно пользоваться минеральной ватой, а не полистиролом. Далее устанавливается мембрана, защищающая от ветра и влаги. Она не позволяет влаге попасть на минеральную вату. Полотна фиксируются внахлест в 10 см. Швы соединяются скотчем.

Установка направляющих

Правильная инструкция по монтажу позволяет легко справиться с работой своими силами. После крепления утеплителя устанавливаются направляющие. Для этого грамотно выбирается схема монтажа, которая зависит от профилей, так как они могут фиксироваться по горизонтали или по вертикали, а также перекрестно.

Обычно выбирается вертикальная фиксация профиля. К кронштейну он прикрепляется заклепками, оснащенными сердечником из нержавейки. Их можно заменить саморезами, но нельзя пользоваться оцинкованными крепежами, поэтому выбираются изделия из нержавейки или алюминия.

Этапы и нюансы монтажа вентилируемых фасадов

Кронштейны фиксируются к профилю с использованием двух заклепок, но для несущих элементов выбирается 4 крепежа. Рекомендуется зажимать элемент струбциной, что позволяет его грамотно выровнять.

Установка откосов и отливов

Откосы для окон делаются из облицовочного материала или оцинкованной стали, которая предварительно окрашивается в нужный цвет. При использовании облицовки обязательно применяется дублирующий короб, представленный противопожарной отсечкой.

Если применяются оцинкованные откосы, то они не требуют отсечки.

Внимание! Если используются специальные системы монтажа фасада, то в их комплект входят все нужные элементы для монтажа вентилируемой конструкции.

Установка внешнего угла

В углах строениях на материал влияет сильное давление от ветра, поэтому выбираются элементы, справляющиеся с повышенными нагрузками. Поэтому нередко покупается усиленный профиль. Допускается пользоваться стандартными элементами и способами крепления, но уменьшается расстояние между кронштейнами.

Дополнительно проводится локальное усиление, например, поперечное соединение L- профилей по горизонтали.

Монтаж облицовки

Только после подготовки качественного и надежного каркаса начинается крепление облицовочных панелей или кассет. Перед покупкой материала рекомендуется изучить описание от производителя.

Этапы и нюансы монтажа вентилируемых фасадов

Если выбираются кассеты, то они фиксируются специальными каретками, предварительно прикрепленными к профилю. Если покупается керамогранит, то во время работы с этим материалом покупаются кляммеры. При использовании натурального камня понадобится горизонтальная планка.

Только после окончания работ осуществляется крепление водосточных труб к вентилируемому фасаду, а также фиксация других навесных элементов.

Нюансы создания вентилируемого фасада с разно облицовкой

Этапы формирования конструкции являются идентичными независимо от выбранного облицовочного материала, но во время работы с разными плитами и покрытиями появляются определенные нюансы.

Внимание! Системы вентилируемых фасадов создаются только компаниями, входящими в СРО, а также у наемных специалистов должна иметься соответствующая должностная инструкция, навыки и способности.

Если делать работы самостоятельно, то можно допустить серьезные ошибки, которые невозможно исправить после монтажа. Поэтому впервые рекомендуется процедуру реализовать в присутствии специалиста. Так как существует много облицовочных материалов, то перед началом работы учитываются нюансы их фиксации.

Керамогранит

Материал отличается высокой плотностью, стойкостью перед изменением температуры, устойчивостью перед механическими ударами и долговечностью. Он не нуждается в специфическом уходе, а также редко требуется ремонт. Продается в разнообразных формах, цветах и размерах. Допускается выбирать шероховатое или глянцевое покрытие.

Внимание! Покрытие из керамогранита способствует увеличению срока эксплуатации здания примерно до 60 лет.

К особенностям создания вентфасада из керамогранита относится:

  • приходится тратить много средств, но это обусловлено высокими характеристиками материала;
  • облицовка может выполняться непосредственно на фасады с использованием специального клеевого вещества, но стены должны быть ровными;
  • для приклеивания плиток нельзя пользоваться цементом, поэтому выбираются растворы с высоким содержанием полимеров;
  • если формируется каркас, то делаются отверстия для анкеров.

Допускается пользоваться штифтовыми крепежами, для чего предварительно в каждой плитке делаются пазы.

Металлические кассеты

Они представлены окрашенными листами из металла. Для окраски применяется качественный состав, позволяющий защитить материал от коррозии. Для производства кассет используется сталь, алюминий или медь. Процедура производства заключается в штамповании элементов. В результате получается легкий, простой в установке и долговечный облицовочный материал. Для увеличения срока службы сверху наносится полимерный состав.

Внимание! Кассеты обычно применяются для небольших зданий, в которых не больше двух этажей.

При монтаже учитываются нюансы:

  • установка выполняется с помощью кронштейнов, но их крепления не должны попадать в шов между кирпичами, если закрывается кирпичная стена;
  • не рекомендуется пользоваться кронштейнами при наличии пустотелого кирпича, так как это негативно сказывается на прочности фасада;
  • крепятся листы на обрешетку, причем процесс начинается с низа строения;
  • крепления могут быть наружными или потайными;
  • в первом случае применяются саморезы или заклепки;
  • при потайном методе нижние стыки листов имитируют крепление, а настоящая фиксация проводится на кромках сверху.

Внимание! Более надежным и долговечным считается потайной способ.

Композитные панели

Использование этого материала позволяет сэкономить крупную сумму средств, но работа считается кропотливой и долгой. Панели представлены листами из алюминия, между которыми укладывается теплоизоляционный материал. Сверху и снизу делаются стыковочные пазы.

Композитные панели пожаробезопасны, стойки перед ультрафиолетом, а также обладают хорошими теплоизоляционными и звукоизоляционными параметрами. Их можно применять при высоком показателе влажности и низких температурах. К недостаткам относится трудность монтажа.

Во время установки учитываются правила:

  • панели прикрепляются к профилю заклепками;
  • чтобы не нарушить привлекательность облицовки, соблюдается ровный ряд из метизов;
  • обычно применяется скрытый метод, для чего панели фиксируются заклепками на внутренней кромке.

Вертикальные стыки заполняются герметичной прокладкой.

Клинкерная плитка

Материал защищает фасады от негативного воздействия внешних факторов, а также отличается привлекательностью и долгим сроком службы. Выпускается в разных расцветках, а также гарантирует сохранение тепла.

Монтаж выполняется на хорошо подготовленное основание, представленное металлическим каркасом. К наружной стене первоначально анкерами прикрепляется консоль, на которую монтируются профили. Некоторые виды плитки прикрепляются без затирки. Во время работы много внимания уделяется выравниванию элементов. Плитка нанизывается на специальные направляющие, располагающиеся вертикально. После монтажа при необходимости наносится затирка.

Природный камень

Из него получается красивая и изысканная отделка, придающая любому дому стильности и солидности. Дополнительно материал защищает стены от воздействия окружающей среды. Выпускается природный камень в виде плиток, которые могут быть квадратными или прямоугольными.

Во время монтажа учитываются нюансы:

  • первоначально делается теплоизоляционный слой, после чего формируется каркас из металла;
  • габариты кронштейнов зависят от высоты здания, толщины утеплителя и других параметров;
  • между теплоизоляционным слоем и камнем делается промежуток в пределах 2 см;
  • под плиты из камня крепятся кронштейны, причем расстояние между ними зависят от тяжести облицовочных элементов;
  • кляммеры стальными заклепками прикрепляются к направляющим;
  • в специальные зажимы, имеющиеся на кляммерах, вставляются плиты;
  • для разделения плиток используются специальные герметичные полосы из резины.

Внимание! Запрещено покупать плитки из камня, если дом построен из слабых материалов.

Фиброцементные плиты

Материал легко справляется с изменением температуры, а также продаются плиты в разных размерах, что позволяет выбрать элементы, идеально подходящие для фасада. Монтаж делится на этапы:

  • к стене фиксируются кронштейны;
  • на них монтируются горизонтальные направляющие;
  • делается металлический каркас;
  • укладывается утеплитель;
  • фиксируется лента для швов;
  • крепятся фиброцементные плиты.

Внимание! Для предотвращения возникновения конденсата между утеплителем и облицовкой оставляется расстояние в пределах 2 см.

Алюминиевые кассеты

Они отличаются хорошей прочностью, но при этом весят мало, поэтому могут применяться для украшения любого дома. Недостатком считается только высокая стоимость материала.

Монтаж выполняется стандартным или скрытым методом, причем выбор зависит от размера и формы здания. Кассеты, предназначенные для скрытой установки, оснащаются на внешней части специальной вогнутой гранью. Поэтому фиксация представлена обычной сборкой элементов.

Правила демонтажа

Иногда требуется разобрать конструкцию вентилируемого фасада. Это связано с изменением климатических условий, механическими повреждениями или необходимостью проведения ремонтных работ.

Демонтаж представлен простой процедурой, так как первоначально устраняется вентиляционная решетка, а также снимаются уголки и фасонный фактур. После снимаются кассеты или панели, причем работа проводится сверху вниз. В конце удаляются фасонные элементы, прикрепленные к каркасу. Только после этого разбирается обрешетка, сделанная из профилей или брусков.

из керамогранита, инструкция, схема, видео

Содержание:

  1. Инструкция по установке вентилируемых фасадов
  2. Вентилируемый фасад: технология установки кассет из различного материала
  3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

  • комплект вентфасада;
  • электродрель;
  • шуруповерт или отвертка;
  • строительный нож;
  • парапетный отвес;
  • лазерный уровень;
  • рулетка;
  • несмывающаяся краска (для разметки).

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

  1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
  2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
  3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

  • при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
  • прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
  • установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

  • в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
  • поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
  • поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

  1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
  2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м2. Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.

Фото и видео технологии монтажа вентилируемого фасада

В России основным видом отделки фасадов всегда считалась их обработка тонким декоративным слоем штукатурки (мокрые фасадные системы). Сейчас самым перспективным направлением отделки стали вентилируемые фасады – технология монтажа, которая предусматривает наличие воздушного промежутка между утеплителем и облицовочным материалом.

Эта система в некоторых странах применяется более 30-ти лет. Монтаж вентилируемых каскадов является отличным решением для всех типов зданий, особенно для тех случаев, когда нужно скрыть недостатки стен. Кроме того, что при использовании навесных систем любое сооружение за умеренную стоимость и в кратчайшие сроки приобретает современный внешний вид, они обеспечивают надежное утепление стен здания.

Система вентиляции фасадов.

Основные свойства вентфасадов

Вентилируемые фасады обладают целым рядом положительных свойств, которые способствуют их все более широкому распространению. Особенно можно выделить следующие основные свойства:

  • Защита. В вентфасадах для облицовки используются материалы, устойчивые к внешнему воздействию атмосферы. Конструкцию его основного несущего профиля делают так, что вся влага, попавшая на поверхность фасада, удаляется в дренаж. Контакт с несущей стеной дома и утеплителем практически исключен.
  • Утепление. Благодаря укладке под облицовку слоя теплоизолятора сооружения дольше держат тепло. Наличие утеплителя позволяет wholesale jerseys снизить расходы на отопление и уменьшить толщину стен. Снижается нагрузка на фундамент и можно увеличить количество этажей.
  • Термоизоляция. Естественная вентиляция фасада препятствует излишнему накоплению внутри дома тепла. Этому способствует совместное применение утеплителя и специальной профильной системы вентфасадов. В помещениях здания создается комфортный микроклимат без системы кондиционирования, т. к. вентилируемый фасад становится солнцезащитным экраном.
  • Звукоизоляция. Благодаря навесным системам звукоизоляция капитальных стен повышается в полтора-два раза. Это свойство вентфасадов особенно актуально в городах. Вместе с вакуумными стеклопакетами они способны даже на самых шумных улицах обеспечить в здании внутреннюю тишину.
  • Пожарная безопасность. Входящие в состав систем навесных вентилируемых фасадов материалы и изделия являются несгораемыми или трудносгораемыми. Они препятствуют быстрому распространению огня.
  • Долгий срок службы. Навесные системы могут прослужить не меньше 25-ти лет при правильном расчете всей конструкции, профессиональной укладке утеплителя и грамотном монтаже. wholesale NFL jerseys Верхний предел будет зависеть только от долговечности облицовочного материала (например, керамогранит служит Analytics не менее 50-ти лет).
  • Эстетика. Выбор отделочных материалов просто огромен, а неограниченные возможности для их комбинирования дают дизайнерам возможность сделать любой проект уникальным.

Что представляет собой конструкция вентфасада

Навесные вентилируемые фасады представляют собой системы, состоящие из материалов различной облицовки, которые при помощи каркаса крепятся к монолитному перекрытию или несущей стене. Для подсистем применяют, в основном, каркасы из нержавеющей и оцинкованной стали и алюминиевые каркасы.

Между облицовкой фасада и наружными стенами дома оставляют зазор, по которому циркулирует воздух. С его помощью с конструкций убирается конденсат, возникший из-за перепада температур, и влага. Стены здания утепляют минеральной ватой. Она крепится с помощью гибких связей, специального монтажного клея или тарельчатых дюбелей. Для утепления цокольной части здания используют экструзивный утеплитель из пенополистирола или пенополиуретана.

Величина зазора между материалом облицовки и утеплителем колеблется в пределах от 20-ти до 50-ти мм (причем в России эти зазоры больше). При попадании на утеплитель влаги восходящие потоки воздуха, циркулирующие между ним и облицовкой, высушивают слой утеплителя. Чтобы из слоя теплоизолятора не выдувался нагретый от стен воздух, его накрывают паропроницаемой ветрозащитной пленкой (мембраной).

Такая система сохраняет в доме тепло, уменьшает количество материала, необходимого для строительства стен, и препятствует появлению сырости. Капитальные стены можно сделать тоньше. Это значительно облегчает вес всего сооружения, дает возможность увеличить этажность дома и сэкономить при строительстве средства.

Все элементы крепления, применяемые для вентилируемых фасадов, являются универсальными. Это дает возможность архитекторам решать оригинальные конструкторские задачи, уникальные для каждого отдельного сооружения.

Монтаж вентилируемых фасадов

Вентфасад считается сложной инженерной системой, поэтому технология строительно-монтажных работ должна выполняться неукоснительно.

Из практики современного строительства в первые 5 лет эксплуатации в новых домах выявляются 80% первоначальных повреждений. Связаны многие из них с ошибками, допущенными при монтаже навесных систем.

Подготовительный этап

Перед монтажом вентилируемого фасада в соответствии со СНиП 3.01-85, именуемом «Организация строительного производства», нужно выполнить ряд организационно-строительных мероприятий. К ним относятся:

  • обозначение границы зоны, которая может быть опасна для нахождения людей;
  • подготовка и осмотр фасадных подъемников;
  • определение на строительной площадке помещений для складирования материалов и подготовки изделий к монтажу.

Не допускается установка вентилируемых фасадов при сложных погодных условиях. К ним относится гололед, туман, шквальный ветер, гроза, мороз особенности ниже — 20ºС.

Работа с поверхностью

До Jerseys начала работ по монтажу фасадной системы нужно полностью обследовать стены, на которые будут крепиться каркас (подконструкция) вентфасада. Необходимо провести геодезическую съемку, чтобы получить точные размеры здания. Надо выявить тип и состояние несущих стен, провести испытание анкерного дюбеля, который будет использоваться для крепления конструкции. Определяется предельно допустимая нагрузка, на основании которой дается разрешение на использование данной конструкции вентилируемого фасада.

По монтажу и утеплению здания разрабатывается проект, в основу которого закладывают следующую информацию:

  • Делают теплотехническую оценку объекта до его утепления. На основании действующего технического стандарта вычисляют экономию тепловой энергии при соответствующей толщине теплоизоляции.
  • Определяют тип, толщину и план расположения теплоизоляционных плит, а также их крепление.
  • Разрабатывают узлы примыканий, которые являются составной частью проекта. Обычно используются типовые узлы (верхнее, нижнее и боковое оконные примыкания; примыкания наружного и внутреннего углов фасада; примыкание к цоколю, парапету и прочее).
Контроль параллельности с помощью нивелира.

Разметка поверхности

Для разметки поверхности фасада используется лазер или теодолит, прицельные шнуры, мерные рейки и рулетка. При разметке необходимо соблюдать следующие правила:

  1. Сначала нужно определить маячные линии разметки. Это нижняя горизонтальная линия точек установки кронштейнов и две крайние по фасаду здания вертикальные линии.
  2. С помощью нивелира на горизонтальной линии определяют крайние точки. Дальше, используя рулетку и лазерный уровень, отмечают место всех промежуточных точек.
  3. Ширина облицовочного материала определяет горизонтальное расстояние, которое нужно установить между вертикальными осями.
  4. Необходимо установить вертикальную направляющую в каждой вертикальной оси.
  5. Для определения вертикального расстояния между кронштейнами делается статический расчет, который разрабатывается для конкретного проекта. В нем учитывается ветровая нагрузка в данном Blue районе.
  6. За основу берется первая горизонтальная ось начала облицовки фасада. От нее на расстояниях, которые вычисляют с помощью статического расчета, отмечают точки крепления кронштейнов.
Конструкция вентилируемого фасада на вертикальных направляющих.

Монтаж каркаса

Сначала нужно выполнить монтаж несущих кронштейнов каркаса вентилируемого фасада и их установку, соблюдая следующие действия и правила:

  • просверливаем в обозначенных точках отверстия для анкерных фасадных дюбелей, предусмотренных для данного типа материала несущей стены;
  • в паспорте фирмы–изготовителя указывают минимальную глубину в стене для каждого типа фасадного дюбеля;
  • правильность выбора дюбеля определяем, испытав его на вырыв;
  • используем сверло, которое соответствует диаметру дюбеля и отвечает качеству основания;
  • перфоратором с ударным действием отверстия в основании из пустотелого или пористого кирпича, легкого бетона не сверлятся;
  • просверливаемое отверстие должно быть на 10 мм длиннее дюбеля;
  • если отверстие ошибочно просверлено не в том месте, новое должно находиться на расстоянии одной глубины просверленного.

При установке на саморез дюбеля надеваем тарельчатую шайбу, вставляем в монтажное отверстие кронштейна пластмассовый дюбель, а под кронштейн устанавливаем теплоизолирующую прокладку. Всю сборку помещаем в подготовленное отверстие и закрепляем.

Фасадный кронштейн состоит из несущей основной части и регулируемой ответной части. Ее крепят к основной, когда делают монтаж и регулировку несущих направляющих в вертикальной плоскости.

Теплоизоляционные плиты.

Установка теплоизоляционного слоя

Монтаж теплоизоляции и ветрогидрозащитной пленки происходит следующим образом:

  • через прорези для кронштейнов на стену устанавливают плиты утеплителя вертикально в шахматном порядке;
  • с перехлестом 100 мм навешивают рулоны гидроветрозащитной пленки и временно их закрепляют;
  • сквозь утеплитель и пленку прикрепляют каждую плиту тарельчатыми дюбелями к несущей стене, выдерживая расстояние от краев плиты минимум 50 мм;
  • монтаж начинают снизу вверх, установив первый ряд плит утеплителя на цоколь или стартовый профиль;

Между плитами незаполненный шов должен быть до 2-х мм. Доборные плиты теплоизоляции перед закреплением подрезают ручным инструментом. Если делают двухслойное утепление, то сначала двумя дюбелями крепят к стене плиты внутреннего слоя. Стыки плит утеплителя наружного слоя смещают по горизонтали и вертикали. Их крепят по аналогии однослойного варианта утепления.

Алюминиевые композитные панели.

Крепеж фасадных плит

Сначала на установленные по разметке кронштейны 4-мя саморезами или заклепками крепятся несущие направляющие. Профиль в опорных регулирующих кронштейнах устанавливают свободно. Это дает возможность смещаться направляющим по вертикали, компенсируя температурные деформации. Надо учитывать тепловое расширение материалов, поэтому между двумя направляющими, следующими по вертикали друг за другом, оставляют зазор в 8 — 10 мм.

Монтаж фасадных плит зависит от типа отделочного материала и формы крепления. Например, металлические кассеты бывают с замком и без замка. Последние крепятся заклепками или саморезами слева направо, снизу вверх. Так же крепят кассеты с замком, начиная с горизонтальных стартовых планок. Чтобы соединение было более плотным, на место крепления клеят двухстороннюю самоклеящуюся ленту. Каждую последующую кассету устанавливают в замок на предыдущую.

Монтировать керамогранитные плиты начинают с установки на горизонтальные направляющие стартовых кляммеров. Дальше, соблюдая зазоры, кляммерами рядового крепления ставят керамогранитную плитку сверху вниз и слева направо. Самонарезающие винты можно применять только в качестве монтажного элемента.

Монтаж сайдинга начинают с закрепления на горизонтальном уровне заклепками или заморезом на подконструкцию нескольких листов материала. Между собой отдельные листы сайдинга крепятся специальным замком. Для обрезки листов используют ножовку по металлу, ножницы или ручную электропилу с зубьями из твердого сплава.

Вентилируемый фасад из керамогранита.

Заключительный этап

Выполнив все этапы устройства вентилируемого фасада, необходимо проконтролировать качество проделанной работы. Для этого проверяется надежность конструкции, замеряются отклонения от проектных данных, делают сверку углов уклона направляющих и фасадных плит. Должен быть выполнен перечень регламентируемых требований и государственных нормативов по монтажу таких систем, а также учтены различные рекомендации.

Для проектирования и монтажа навесных вентилируемых фасадов нужно обращаться к специалистам, способным удовлетворить серьезные нормативные требования и обеспечить на профессиональном уровне выполнение всех работ. Вентилируемые фасады – отличный cheap NBA jerseys способ качественно улучшить внешний вид дома, снизив при этом затраты на отопление.

Видео: «Монтаж вентилируемого фасада, облицовка керамогранитом»

Галерея работ

Предлагаем Вашему вниманию: «Вентилируемые фасады для коттеджей — особенности конструкции».



Монтаж вентилируемых фасадов — технология установки

Монтаж вентилируемых фасадов необходим для увеличения долговечности дома и придания ему более эстетичного вида.

Благодаря этой конструкции стены выравниваются и приобретают красивый вид, а дом становится теплее и надежнее.







Технология монтажа

Конструкция вентилируемого фасада представляет сэндвич, выполненный из каркаса, слоя утеплителя и облицовочного материала, такого как: керамогранит, фиброцемент, металлический сайдинг и прочие.

Обязательно должна быть оставлена полая ниша для вентиляции.

Вентилируемый фасад – это сложная система, если при его монтаже будут допущены даже малейшие ошибки, срок службы системы значительно сократиться.

Видео:

Поэтому проводя работу, необходимо в точности соблюдать технологию монтажа вентилируемых фасадов.

Проведение подготовительных работ выглядит следующим образом:

  • Подготовка технической документации;
  • Обозначение границ опасной зоны на объекте;
  • Подготовка и осмотр фасадных подъемников;
  • Разметка точек мест установки кронштейнов на стене здания;
  • Проведение монтажа.

Монтаж навесных вентилируемых фасадов выполняется в следующей последовательности:

  1. В стене бурят отверстия с помощью перфоратора;
  2. Под каждый кронштейн устанавливают паронитовую прокладку через анкерный дюбель;
  3. Устанавливают несущие кронштейны, закручивая анкерные дюбели шуруповертом;
  4. Далее проводится монтаж теплоизоляции, которая помогает защитить строение от шума, ветра и осадков.
  5. Плиту утепления навешивают через прорези для кронштейнов.

Полотнища мембраны ветрогидрозащитной навешивают сверху и временно их закрепляют.

По технологии монтажа вентилируемых навесных фасадов полотна должны навешиваться внахлест.

В стене через плиты и пленку высверливают отверстия, в которые устанавливают тарельчатые дюбеля.

Монтируют плиты утеплителя начиная с первого ряда от цоколя, на который устанавливается первый ряд.

Видео:

Навешивают их горизонтально, стараясь, чтобы между плитами не оставалось сквозных щелей. На этом установка вентилируемых фасадов еще не закончена.

Далее приступают к монтажу направляющих. Для этого к регулирующим кронштейнам крепят вертикальные направляющие профилей.

Профили устанавливают в пазы опорных кронштейнов. Их фиксируют к несущим кронштейнам с помощью заклепок.

Профиль должен лежать свободно, чтобы он мог перемещаться по вертикали и компенсировать температурные деформации. Затем устанавливают противопожарные отсечки.

Следующий этап – это монтаж кондиционера на вентилируемый фасад. Он будет отводить конденсат и нагретый воздух.

Фото:

Сплит-система в последнее время стала очень популярна, она помогает достичь идеальных условий в помещениях, но установка кондиционера на вентилируемый фасад очень трудоемкая работа.

Далее проводится монтаж облицовки из выбранных материалов.

Осуществляем монтаж своими руками

Многие владельцы частных домов решают провести монтаж вентилируемых фасадов своими руками. Для этого надо правильно подобрать материалы.

Важным элементом системы являются кронштейны и направляющие профили. Они должны быть изготовлены из оцинкованной или нержавеющей стали и выдерживать определенные нагрузки.

Для этого при их выборе обращайте внимание на свойства материала, его толщину и размер ребер жесткости.

Они по всем параметрам должны совпадать с проектными требованиями. Экономить на них нельзя. Можно использовать алюминиевые изделия, они намного легче металлических.

Видео:

Инструкция по монтажу вентилируемых фасадов своими руками такая же, как и для профессионального монтажа. Она приведена выше.

Прикрепляя пленку ветрозащиты, учитывайте следующие правила:

  • Крепите пленку с наружной стороны теплоизоляции, используя тарельчатые дюбели;
  • Нахлест должен быть не менее десяти сантиметров;
  • Внутренней стороной пленка плотно крепится к утеплителю;
  • В местах нахлеста пленка крепится соединительными и уплотнительными лентами, чтобы избежать нежелательной конденсации влаги.

Монтаж облицовки проводите строго по схеме монтажа вентилируемого фасада.

Плиты керамогранита или другие облицовочные материалы устанавливаются после обустройства концевых кламмеров и закрепления их на профиле, после чего в профиль вставляются резиновые уплотнители.

Монтаж керамогранита ведут снизу – верх, слева – направо. Керамогранитную плитку крепят соблюдая зазор.

Если проектирование и монтаж вентилируемых фасадов будут выполнены неправильно, то неизбежно появятся проблемы.

Самой распространенной является закупорка воздушного зазора из-за выпавшего утеплителя или открепления мембраны.

Они искривляются, намокают, и владельцу впоследствии приходится все переделывать и тратиться на ремонт.

Поэтому монтаж подсистемы вентилируемых фасадов лучше доверить специалистам, так как если технология установки вентилируемых фасадов соблюдена и проведена по всем правилам, то они будут защищать стены дома не менее двадцати лет.

Цены на услуги

Цена монтажа вентилируемых фасадов определяется из совокупности стоимости материалов каркаса, используемой теплоизоляции, вида облицовки и обустройства дополнительных элементов.

Если к обустройству привлекаются специалисты, сюда же включаются работы по монтажу.

При обустройстве наружного кондиционера стоимость монтажа вентилируемого фасада должна значительно увеличиться, так как работы этого уровня сложности стоят довольно дорого.

Чтобы узнать, сколько стоит монтаж вентилируемого фасада, надо знать количество окон в доме, наличие эркеров и количество внешних углов.

Видео:

Чем их больше, тем сложнее будут работы по обустройству и, следовательно, расценки на установку вентилируемых фасадов в этом случае будут выше.

Если вы надумали сделать монтаж самостоятельно, но при этом приобретаете утеплитель известной фирмы и другие качественные сертифицированные материалы, то бюджетной суммой не обойдетесь.

Самые дешевые отделочные материалы – это сайдинг и профлист, а к самым дорогим относится камень.

Если все работы по обустройству вы выполните правильно, то вентилируемый фасад будет безупречно служить вам около пятидесяти лет.

Не экономьте на материалах и работах по монтажу фасадов, поиске бригад, согласных провести утепление за самую низкую стоимость, из-за этого вскоре могут потребоваться дополнительные расходы.

Монтаж вентилируемых фасадов из керамогранита: полное описание технологии

Вентилируемый фасад из керамогранита демонстрирует прекрасное соотношение состоятельности и функциональности, поскольку существенно снижает теплопотери здания в зимний период. Такой вариант отделки фасадов весьма распространен на территории России из-за своей доступности. Керамогранит используется для облицовки зданий самого разного назначения от офисных и торговых до жилых и промышленных строений. Монтаж системы вентфасада можно выполнять практически в любое время года даже при низких температурах — на эксплуатационные качества фасада это не влияет.

Герметичная наружная защита здания с помощью крепления плитки непосредственно на стену спасает фасад от атмосферной влажности, но проблему конденсации паров, которые выходят из стен дома, это не решает. Именно поэтому навесные фасады являются оптимальным вариантом при утеплении здания. Наличие зазора между декоративной отделкой и стеной/слоями утеплителя обеспечивает свободную циркуляцию конвекционных потоков воздуха, что позволяет вытягивать пары воды из стен естественным образом и удалять их в атмосферу.

Вентилируемый фасад из керамогранита

Внешний вид зданий с керамогранитным вентилируемым фасадом

Внешне вентилируемый фасад из керамогранита выглядит презентабельно и при этом защищает от воздействия погодных факторов, при этом внутри помещения поддерживается здоровый микроклимат.

Эксплуатационные качества керамогранита

Отдельно стоит сказать об отделочном материале, который создается искусственно из спрессованных при высокой температуре природных минералов. Изготовленные таким образом плитки демонстрируют однородную структуру и хорошие эксплуатационные характеристики:

  • Долговечность;
  • Стойкость к истирающим нагрузкам;
  • Высокая ударная прочность;
  • За фасадом просто ухаживать — без труда переносит влажную уборку;
  • Ремонтнопригоден — можно заменить пробитую плитку на отдельном участке;
  • Широкий диапазон имитаций натурального камня — внешний вид очень эстетичный;
  • Стойкость к низким температурам, перепадам температур и ультрафиолетовым лучам;
  • Экологически чистый;
  • Низкая стоимость.
Вентилируемый фасад из керамогранита

Шикарная облицовка фасада керамогранитом

Характеристика керамогранита как материала

При подборе облицовки вентилируемых фасадов важно обращать внимание на ее толщину. Для вентфасадов подходит керамогранит толщиной не менее 10-12 мм. Если плитка толщиной 8 мм, то она не подходит — всё дело в том, что на высоте на поверхность стены действуют существенные ветровые нагрузки. Поэтому плитки должны быть достаточно толстыми, чтобы выдержать их и не треснуть. Более того, лапки кляммера рассчитаны именно на указанную стандартную толщину фасадной плитки.

Как вариант крепления керамогранита можно указать раствор, но посадить на раствор плитку можно только при облицовке цоколя, 1-го этажа или входной группы — в этом случае толщина плитки должна быть как можно меньше — это положительно скажется на длительности эксплуатации.

Единственным исключением из указанного правила являются новейшие сверхтонкие панели, толщина которых составляет всего 3 мм, причем ширина таких материалов может достигать 3 м. Такой керамогранит крепится на клей к горизонтальным фланцам — такой вариант облицовки сложно назвать навесным фасадом, поэтому так называемый тонкий керамогранит относится к другому виду облицовки.

Преимущества отделки фасада керамогранитом

Отделка керамогранитом подразумевает создание многослойной конструкции, что обеспечивает целый ряд преимуществ:

Циркуляция воздуха и легкость ремонта

Вентилируемый фасад

Воздушная прослойка для вентилируемого фасада

Промежуток между стеной и керамогранитом для вентилируемых фасадов обеспечивает естественную циркуляцию воздуха — она выслушивает стену, не позволяя грибкам и бактериям развиваться. Это существенно увеличивает срок эксплуатации здания. Такая конструкция ремонтопригодна — можно оперативно сменить керамогранит полностью либо частично, демонтировать поломанная плитки, при этом конструкция здания не меняется.

Возможность изоляция

Вентилируемый фасад

Теплоизоляция для вентилируемого фасада

В промежуток между зданием и облицовочным покрытием можно уложить тепло-, звуко- и пароизолирующие материалы, изменив технологические свойства здания. Конструкция крепежа плиток защищает фасад от осадков, ветра и прочих негативных воздействий. Слои воздуха по периметру всего здания обеспечивают здоровый микроклимат внутри строения — поскольку обшивка работает как термос, то сохранить в доме необходимый температурный режим гораздо проще.

Красивый внешний вид и возможность всё сделать своими руками

Фасад из керамогранита

Оригинальный фасад из керамогранита

Керамогранит для вентилируемых фасадов очень эстетичен, при широком выборе цветовых вариантов плиток можно реализовать любой экстерьер. Что насчёт гладкости плиточек, то фасад выглядит опрятно — на нём не задерживается пыль, он хорошо переносит влажную уборку.

Что касается самостоятельного монтажа, то конструкция не отличается сложностью — навесной фасад действительно можно выполнить своими руками без специального строительного образования.

Создание проекта и разметка

Создание проекта является первым этапом в создании вентфасада – на нем необходимо указать особенности всех конструктивных элементов в профиле, крепежи и так далее.

После этого выполняется разметка стен в соответствии с разработанным проектом. Необходимо установить профили и смонтировать кронштейны: по вертикали шаг между кронштейнами не превышает 80 см, по горизонтали определяют ширину плиты и размер монтажного шва.

Выбор керамогранита

Керамогранитная плитка

При выборе керамогранитной плитки следует учитывать такие характеристики, как размер, толщина и плотность

Необходимо правильно выбрать плитку для вентилируемого фасада. Размер плитки должен быть кратным параметру стены, при этом размеры закладываются с учетом швов между плитками и швов для компенсации температурных колебаний.

Не стоит стремиться выбрать плиточки самого маленького размера, поскольку, здание, отделанное керамогранитом с длиной квадрата в 300 мм, выглядит непрезентабельно. Лучше отдавать предпочтение большим плиткам с размерами 600х600, 800х800, 600х1200 мм и так далее.

Инструменты для выполнения работ своими руками

Для монтажных работ необходимо иметь в наличии следующие инструменты:

  • Горизонтальный и вертикальный профиль;
  • Анкерный крепёж;
  • Гидро- и тепло изолирующие материалы;
  • Ветрозащитная мембрана;
  • Кляммеры;
  • Пародонтовая прокладка.

Монтаж каркаса вентилируемого фасада под керамогранит

Для монтажа вентилируемого фасада из керамогранита необходимо последовательно выполнять технологические этапы. Чаще всего используется комбинированный способ крепления, который подразумевает использование направляющих профилей, которые сажают на крепежи горизонтально и вертикально. Изначально устанавливаются вертикальные направляющие профили, а во вторую очередь — горизонтальные.

Подготовка стены

Выравнивать поверхность стену при монтаже вент фасада не нужно — достаточно очистить поверхность от загрязнений и оштукатурить заново. При этом после отделки она не будет видна, поэтому особой аккуратности при оштукатуривании не требуется.

Подсистема для вентфасада из керамогранита

Размечаем площадь стены для крепления каркаса — на этом этапе необходимо учитывать размеры плиточек, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. От размеров пластин напрямую зависит шаг крепления кронштейна.

Монтаж каркаса вентфасада

Керамогранитная плитка

Монтаж керамогранита на фасад

Монтаж вентфасада выполняется за счёт фиксации плиток на кронштейны, который, в свою очередь, закрепляется в стене анкерами. Выбирая крепеж, стоит подумать о возникновении коррозии, поэтому после монтажа шляпки всех крепежных элементов стоит покрыть краской.

Установка кронштейнов

Для выставления кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепление профилей. Сам крепеж осуществляется с помощью саморезов по металлу со специальной пресс-шайбой.

Утеплитель и гидроизоляция

Утепление является важным, но не обязательным элементом структуры вентфасада. Но если под обшивку уложить утеплительные плиты, то можно будет существенно экономить на отоплении. Слои тепло- и гидроизоляции крепятся к стене за счет спецкрепежа. Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать — это спровоцирует образование мостиков холода, которые снизят эффективность теплоизоляции стен. Такие слои крепятся с помощью дюбелей, как вариант, можно использовать шурупы с широкой шляпкой. Все указанные слои необходимо укрыть ветрозащитной мембраной, которая необходима как барьер от продувания.

Фасад из керамогранита

Система вентилируемого фасада из керамогранита

Расстояние между слоями тепло- и гидроизоляции и покрытием из керамогранита составляет 50 мм.

Дополнительные узлы и элементы

Завершающий этап отделки – это выполнение выходов труб или электрокабелей в керамогранитных плитках. Для этого достаточно сделать технологические отверстия.

Видимый и скрытый способ крепления керамогранита

Крепление плиточек к обрешетке выполняется с помощью кляммеров – это так называемый видимый способ. Можно использовать и скрытые способы – это немецкие болты Keil и кляммеры в боковых пропилах плит.

Какие кляммеры для керамогранита использовать?

Использование кляммеров для крепления керамогранитных пластин — самый распространенный способ, особенность которого состоит в том, что лапки крепежного элемента удерживают плитку с внешней стороны. При желании можно окрасить метизы в цвет облицовки, чтобы они не портили эффект от фасада. Но даже и без дополнительного окрашивания такие элементы с далекого расстояния не видны.

Кляммеры для керамогранита

Кляммеры для керамогранита

Фасадный крепеж для керамогранита немецкий болт keil

Такой крепеж представляет собой трапециевидный болт, который крепится одним концом к обрешетке, а другим — к плитке с тыльной стороны. В результате крепеж скрывается за навесным фасадом и незаметен.

Скрытый способ на кляммера в боковые пропилы плиты

Для такого варианта крепления понадобятся специальные кляммеры, лапки которых вставляются в боковые пропилы в плитках, что также позволяет метизам оставаться незамеченными.

Возможные ошибки

Основные ошибки, которые допускают неопытные строители при монтаже вентилируемого фасада:

  • Проведение работ в сильные морозы. В этом случае при увеличении атмосферной температуры крепеж может ослабнуть, что вызывает снижение жесткости и прочности системы крепления
  • Отсутствие компенсационной прокладки при установке кронштейнов на стену. В дальнейшем при смене сезонов и циклов сжатия-растяжения материала при изменении температуры крепеж будет постепенно ослабевать
  • Совпадение швов в слоях утеплителя. Такие швы формируют мостики холода, что снижает теплоизоляцию здания
  • Кляммеры установлены слишком близко, что провоцирует напряжение в месте крепежа плиты. При повышении температуры в месте концентрации напряжения может произойти разрыв материала, вызванный внутренним искажением структуры.

Добавить комментарий

Ваш адрес email не будет опубликован.
