Узо без заземления будет ли работать – Как подключить узо без земли. Как правильно подключить узо без заземления

Принцип работы узо без заземления и выбор устройств

Достижения науки, внедряемые в повседневную жизнь человека, являются неоспоримым благом. Кроме своей полезности, многие современные коммуникации, а также приборы и устройства подключаемые к ним, несут потенциальную угрозу для жизни и здоровья. Чтобы максимально обезопасить себя от воздействия электрического тока, используются как пассивные методы электротехнической безопасности, так сложные, «умные» устройства позволяющие отключить подачу электрического тока, при значительной его утечке.

Одним из самых совершенных и действенных методов подобной защиты являются УЗО, подключение которого можно осуществить без использования заземления, что значительно упрощает монтаж и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, а также какие модели устройства лучше использовать в данном случае, будет подробно описано в данной статье.

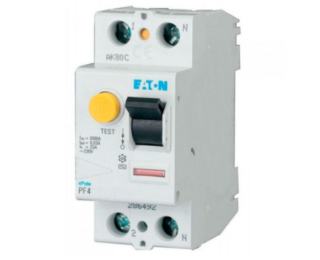

Принцип работы

Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит постоянный мониторинг утечки тока в электрической сети.

Когда величина изменения тока достигнет заданных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.

Данный алгоритм работы механизма предохранения позволяет не только защитить человека при касании к оголённым проводам или к корпусу электрического прибора. При наличии заземления в проводке, данная система монтируется с применением заземляющего проводника, при отсутствии — можно легко обойтись без «земли». На функциональности системы, такой вид подключения отразится незначительно.

УЗО, подключение которого осуществлялось без земли, не будет автоматически отключать фазный ток при его утечке на корпус какого-либо устройства, но если человек дотронется до прибора, поверхность которого находится под напряжением, произойдёт моментальное отключение электричества.

Как выбрать

Подключение УЗО без заземления, позволит не только гарантировать безопасную эксплуатацию системы, но и высокий эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значительные нагрузки, может вывести её из строя.

Для участков электрической сети с подключёнными мощными электрическими приборами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если требуется защита для проводки с маломощными приборами, то достаточно осуществить подключение УЗО рассчитанное на 10 А.

Для трёхфазной сети применяются четырёхполюсные УЗО, которые имеют очень высокий ток нагрузки и применяются исключительно для защиты объектов от возникновения пожара при значительной утечке электрического тока.

Если требуется осуществить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, необходимо осуществить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.

УЗО могут существенно отличаться по скорости срабатывания при образовании утечки. Самыми быстрыми являются устройства класса «G», которые позволяют отключить электрический ток мгновенно.

Стоимость системы зависит от многих параметров, но прежде всего от мощности, а также от наличия или отсутствия электронного блока управления. Если управление полностью осуществляется электроникой, то для подключения защитного устройства, потребуется дополнительное питание, а стоимость прибора будет значительно выше электромеханических аналогов.

Возможные ошибки при установке

Прежде чем приступать к подключению, необходимо знать об ошибках, которые наиболее часто допускаются при установки данного варианта электрической защиты.

Фазный провод электропроводки всегда подключается к клеме «L», а ноль — к «N».
Нейтраль проводки не должна быть установлена в обход системы.
Если к группам защитных устройств подключается большое количество потребителей электроэнергии, то запрещается объединять «0» всех потребителей электроэнергии.

Кроме этого, когда срабатывает защитное отключение, необходимо выяснить причину, а только после этого включать УЗО, иначе проблема с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.

Как подключить в частном доме

Если необходимо осуществить монтаж устройства в доме, где нет возможности подключить «землю», то монтаж предохранительного механизма без заземления должна осуществляться в такой последовательности:

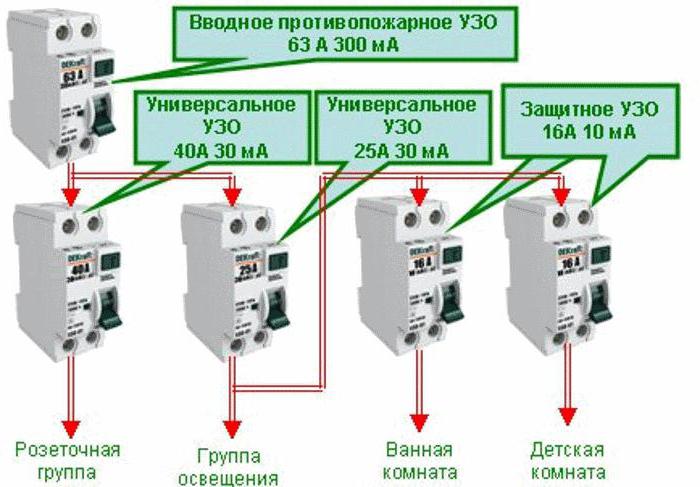

Подключение входного УЗО с общей утечкой до 300 мА.

Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
Монтаж сверхчувствительной системы на 10 мА для ванных и детских комнат.

Таким образом, удаётся добиться максимальной эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, осуществляет защиту только от возникновения пожара, но дополнительные приборы установленные без заземления, позволяют добиться полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Чтобы более рационально использовать систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время.

Лучшие модели для установки без заземления

Подключение УЗО в однофазной сети, позволит обеспечить надёжную защиту от поражения электрическим током только в том случае, если устанавливаемое устройство соответствует всем нормам и имеет все необходимые сертификаты электротехнической безопасности.

Самые надёжные УЗО:

Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и короткого замыкания, что значительно упрощает процесс монтажных работ, и увеличивает степень защиты от поражения электрическим током и возникновения пожара.
DEKraft УЗО-03 2п 40A 30mA AC — недорогое и эффективное устройство для предохранения от поражения током. Имеет минимальный ток утечки, при котором происходит срабатывание устройства и цепь полностью отключается. Идеально подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от короткого замыкания и перегрузки электрической сети, поэтому монтаж защитного устройства без заземления, должен быть произведён вместе с автоматическим выключателем. Такой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть использована.

Чтобы система электрической защиты осуществляла свою функцию без сбоев, подключайте её правильно. Можно попытаться осуществить подключение защитного устройства без заземления самостоятельно, но если опыта электромонтажных работ нет, то лучше обратиться к профессиональным электрикам.

Подключение УЗО без заземления будет установлено, в этом случае, с минимальными временными затратами, а стоимость монтажных работ не будет слишком высока.

evosnab.ru

Как работает УЗО в сети 220 Вольт. Работает ли УЗО без заземления

Безопасность в использовании электроэнергии в быту всегда являлась приоритетным направлением инженерной мысли. Пробки, автоматические выключатели, устройства защитного отключения – все это служит нашей безопасности. Однако, люди часто задают вопрос: как работают УЗО, и зачем тогда нужны автоматы?

Друзья приветствую всех на сайте «Электрик в доме». В данной статье я хочу рассмотреть вопрос работоспособности устройств защитного отключения, здесь на подробном примере мы рассмотрим, принцип работы устройства защитного отключения и почему так важна их установка.

Для начала вспомним, с какой целью в квартирах, домах и производственных помещениях устанавливают автоматы. Прежде всего, чтобы предотвратить последствия короткого замыкания. Еще автомат реагирует на перегрузки электросети. Однако, в случае удара током человека, автоматы не отреагируют, поскольку для них эта утечка “незначительна”.

Причины, по которым людей бьет током, когда этого никто не ждет, бывают разные. Оголенные провода, пробои на корпус и так далее. Провода становятся оголенными при нарушении изоляции оболочки кабеля: где-то они перетерлись, где-то просто осыпалась изоляция от старости электропроводки. Также не стоит забывать о детской любознательности: она может привести к печальным последствиям, особенно если засунуть в розетку что-нибудь металлическое.

Всё это вызывает утечку тока. Нарушение целостности изоляции провода, помимо того, что вы можете получить удар током, также может стать причиной замыкания и возгорания. УЗО как раз и создано, чтобы предотвращать такие ситуации.

Для чего нужно УЗО

Как работает УЗО и зачем оно ответ простой: для того, чтобы максимально защитить от поражения током, и спасти вашу жизнь.

Меня как часто спрашивают: какое напряжение смертельно для человека? Тут надо понимать следующее: даже невысокое напряжение опасно для вашей жизни, определяющим фактором является сила тока и продолжительность ее воздействия. Для смертельного исхода достаточным будет сила тока около 0.08 ампер (80 мА).

А вот при воздействии тока силой в 0.05 ампер (50 мА) человек не сможет сам оторваться от электропровода. Автомат, установленный в электрощитке, на такие величины никак не отреагирует.

На каком принципе работает УЗО

Устройство защитного отключения следит за тем, чтобы вернулось столько же тока, сколько ушло. Если вернулось меньше – УЗО срабатывает. Более подробно указано на картинке, где имеются следующие обозначения:

1. I1 – уходящий ток к потребителю
2. I2 – приходящий ток от потребителя
3. I1 = I2 – обязательное условие для нормальной работы электропроводки, если этого равенства нет, значит проводка смонтирована неверно, где-то имеются повреждения и т.д.

УЗО в сети с заземлением

Начнем сначала. Если человек одновременно схватился и за фазу и за ноль (пальцы в розетке, два оголенных конца электропроводки), то будет поздно что-либо предпринимать. Когда человек случайно касается неисправного электроприбора, по корпусу которого “гуляет” опасное напряжение, то ток протекает через тело человека, и уходит в землю (мокрый пол, и т.д.).

Чтобы избежать этой ситуации, производители электроприборов специально подключают к корпусам отдельный провод – заземление. Как правило, этот провод желто-зеленого цвета. Именно по нему, в случае чего, побежит ток.

Как работает УЗО? Устройство защитного отключения может помочь при неисправности электроприбора. Принцип его работы следующий:

1. Питание полностью проходит через УЗО
2. УЗО сравнивает ток на “входе” и “выходе”

Чтобы было понятно приведем пример. Вас поставили около двери, чтобы вы следили за количеством входящих и выходящих людей. Вы видите, что в комнату вошло 5 человек, а вышло только 4. Значит, один остался где-то в комнате. По инструкции вы должны вызвать охрану, потому-что количество выходящих людей меньше, чем входящих. Так вот, в данном примере вы играете роль устройства защитного отключения, входящие в комнату люди – ток из УЗО, уходящий к потребителю, те, кто вышли с комнаты – ток, возвращающийся в УЗО, а тот пятый человек, который остался в комнате – ваша утечка тока. Ваш вызов охраны – и есть срабатывание УЗО.

Важно! УЗО не защитит, если одной рукой взяться за фазу, а другой за ноль. Оно подумает, что вы – обычная нагрузка, например, чайник. А УЗО защищает от следующего:

1. Замыкание в результате неисправности на корпус бытовой техники
2. Неправильный монтаж электропроводки
3. Непредусмотренные ситуации с заземлением

Пробой на корпус наиболее часто возникает в той технике, в которой используются нагревательные элементы (ТЭНы). Вспоминается случай, когда соседка пожаловалась на то, что при стирке ее стиральная машина (полу-автомат) бьет током. Осмотр показал, что на стиральной машине, была повреждена изоляция проводов, и ток утекал по проводу прямо в воду. После устранения самой неисправности, в целях предотвращения несчастных случаев, в электрощиток хозяйки на всех линиях было установлено УЗО.

Неправильный монтаж электропроводки тоже может таить опасность. Несмотря на то, что соединять провода скрутками уже запрещено, находятся “мастера”, которые замуровывают скрутку в невысохшую штукатурку, либо в то место, где стена по каким-либо причинам мокнет. Тогда ток будет убегать из скрутки в стену, а УЗО будет срабатывать до тех пор, пока причина не будет найдена и устранена.

Если ваши соседи проводили эксперименты с заземлением, то вас может ожидать сюрприз. Например, у вас имеется стиральная машина подключенная к трубам шлангом с металлической оплеткой, и она начинает биться током. В таких случаях необходимо вызвать опытного электрика, чтобы он устранил возникающую ситуацию на месте.

Некоторые люди утверждают, что УЗО лучше не ставить, поскольку оно постоянно выбивает без причины. Помните: без причины устройство защитного отключения не сработает, если оно сработало – значит на то имеется веская причина, которую необходимо устранить. Если электрик, которого вы вызвали, утверждает, что оно выбивает просто так, то вызывайте другого, поскольку первый либо не хочет, либо не умеет найти причины и утечку тока.

Важно! УЗО всегда ставится в паре с автоматом.

Работает ли УЗО без заземления

Теперь ответим на вопрос: работает ли УЗО без заземления, и надо ли в таком случае его устанавливать?

Если отдельной системы заземления нет, то устройство защитного отключения все-равно следует установить.

Если утечка тока происходит в цепи, в которой есть PE-проводник (провод заземления), то ток течет через этот проводник. Если заземления нет, то ток потечет через человека, который случайно/намеренно прикоснулся к поврежденному корпусу электроприбора. В цепи без заземления, УЗО будет срабатывать, но небольшой удар током вы получите, зато он не будет смертельным.

Кто-то скажет: зачем нужна такая защита, как било током, так и бьет. Для начала давайте вспомним: как работает устройство защитного отключения, и от чего зависит смертельный исход. А зависит он от силы тока и длительности воздействия. Так вот эту самую длительность УЗО и уменьшит, особенно в тех случаях, когда самому не получится разорвать контакт тела и проводника.

Еще часто спрашивают, зачем нужно УЗО, если есть заземление. Ответ простой: даже в этом случае часть утечки тока пройдет через вас, и если эта часть будет более 30 мА, то вас убьет. А если в цепи будет установлено устройство защитного отключения, то оно успеет сработать в этом случае, и вы останетесь живы.

ВНИМАНИЕ: Анимация как работает устройство защитного отключения при появлении утечки. Смотреть до конца!

Из вышеперечисленных ситуаций можно сделать следующий вывод: УЗО НЕОБХОДИМО устанавливать НЕ ЗАВИСИМО от того есть в доме (квартире) заземление или нет.

Как работает УЗО электронного типа – в чем опасность?

Каждое такое устройство по своей принципиальной схеме делится на два типа: электромеханическое и электронное. В электромеханическом устройстве защитного отключения используется высокоточная механика, успешно работающая при различных утечках тока, и устойчивая к внешним помехам в виде физического воздействия, поэтому такое УЗО стоит дороже, нежели электронное.

В основе работы электронного УЗО лежат обычные электронные компоненты. Плюс в том, что можно настроить устройство на любые токи утечки. Минус такой электроники в том, что она не сработает, если на нее не подается питание. Зато стоимость таких устройств ниже, чем у электромеханических, поэтому китайские производители штампуют именно электронные УЗО.

УЗО срабатывает, если:

1. Есть ток утечки
2. Напряжение в сети в норме

Как работает УЗО в сети 220 вольт? Второй пункт обязывает подавать напряжение в 220 вольт для питания электронной платы. Это напряжение УЗО берет из самой сети, поэтому при отсутствии напряжения устройство работать не будет.

На УЗО исчезнет напряжение, если:

1. Проводится ремонт линии, находящейся до вашего УЗО
2. Авария на подстанции, или короткое замыкание
3. На вашем щитке отгорит или отвалится ноль

Третий пункт – самая опасная штука, поскольку фаза в сети будет, а напряжения не будет. Все мы знаем, что ток течет в одну сторону по фазному проводу, а обратно возвращается по нулевому. Когда отваливается ноль – напряжение пропадает, а фаза как была, так и есть.

Для более полного понимания как работает УЗО, и по каким параметрам его следует выбирать, нужно обратиться к маркировке. Нас в первую очередь должна интересовать утечка тока. Обозначение “I∆n” – и есть тот параметр, при котором срабатывает УЗО. При покупке обязательно нужно знать, что у вас за сеть (однофазная или трехфазная). Также нелишним будет знать, что в продаже имеются так называемые “дифференциальные автоматы”, внутри которых уютно расположились и автоматы и УЗО.

А если УЗО неисправно и пришло в негодность? Не переживайте, производитель сделал отдельную кнопку для тестирования защиты. Когда вы ее нажимаете, УЗО срабатывает. Если при нажатии кнопки устройство не отключилось, значит оно неисправно и непригодно к дальнейшей эксплуатации.

Желательно проводить эту процедуру регулярно, для полной уверенности в работе вашей защитной системы.

Самое главное – всегда будьте осторожны с электричеством, не нужно вскрывать щиток, если вы чувствуете пробелы в своих знаниях. Если же вы любите все ремонтировать своими руками, то в случае с электричеством сначала изучите хорошо теорию, пригласите в гости электрика, который сможет вам наглядно объяснить, где что находится, и за что отвечает тот или иной автомат.

И еще, наличие УЗО не говорит о том, что можно вести себя безответственно и легкомысленно по отношению к электрическому току. Всегда соблюдайте осторожность, даже если вся ваша квартира уставлена защитными устройствами. Береженого бог бережет, эта пословица актуальна и по сей день, в особенности, по отношению к электричеству.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Работает ли дифавтомат без заземления — Портал о стройке

Специальные устройства защитного отключения (УЗО) рекомендуют устанавливать там, где существует высокая вероятность поражения током. Задачей устройства является оперативное отключение всего электрического оборудования, если возникла утечка на корпус.
Устройство работает по схеме, не требующей дополнительного подключения к заземлению. Возможно и полноценное подключение УЗО с заземлением: оно хорошо работает и при наличии исправного провода заземления, и в том случае, если с ним что-то случится.
Принцип непосредственно заземления аналогичен принципу работы устройства: при угрозе возникновения короткого замыкания в сети срабатывает автоматическая защита, обесточивающая оборудование.
Одной цели можно достичь двумя методами:

монтировать защитное заземление;
подключить УЗО с условием, что проводник не будет заземлен.

Методы можно совместить, то есть провести подключение УЗО с заземлением, а можно использовать по отдельности.

Содержание статьи:

Возможна ли установка УЗО в сеть без заземления?
Конструкции защитных устройств вариативна: в ней могут быть предусмотрены только клеммы фазы и «ноль». Работает ли УЗО без заземления?

Двухпроводную систему без заземления применяли при постройке домов во времена существования Советского Союза. Схемы с третьей фазой характерны для более новых построек.
В старых домах с двухфазной системой возможно, как подключение УЗО с заземлением, так и без заземления. Заметить разницу можно только в момент срабатывания: схема с заземлением произведет аварийное отключение всех приборов, как только обнаружится утечка тока, а в схеме УЗО без заземления защита сработает, только если дотронуться до прибора, находящегося под напряжением.
Если подключен защитный механизм, системы срабатывают моментально, предотвращая вероятность поражения током.
Принцип действия и особенности УЗО

Схема подключения проста: через устройство проходит один фазовый и один нулевой провод. Устройство «считывает» и фиксирует показатели нагрузки, поступающей на провода, сравнивает с заданными стандартами.
При повреждении проводки или возникновении утечки, ток «перетекает» на поверхность. Даже при минимальной величине (всего несколько десятков миллиампер) он может нанести серьезный ущерб здоровью людей. УЗО без заземления выравнивает проходящий через фазы ток и при обнаружении отклонений в показателях величины тока производит экстренное автоматическое отключение участка сети.
Вы задаетесь вопросом «что же изменится, если я подключу УЗО»? Ответ прост: ваша схема станет защищенной, ведь обнаружив утечку тока, который входит на корпус водонагревателя, устройство полностью обесточит поврежденный участок цепи.
Виды УЗО
УЗО делят на несколько основных видов.

В зависимости от способа установки:
Переносные (устанавливается напрямую в розетку).
Стационарные (изначально встроенные в розетку или устанавливаемые в щит).
В зависимости от способа срабатывания:
Устройство с дополнительным источником питания.
Устройство без дополнительного источника питания.
В зависимости от количества фаз:
Однофазные на 4 контакта.
Двухфазные на 6 контактов.
Трехфазные на 8 контактов.
В зависимости от особенностей регулировки:
Нерегулируемые.
Регулируемые (бывают с плавным и дискретным регулированием).
В зависимости от принципа действия при импульсных скачках:
Стойкие.
Самоотключающиеся.
Варианты подключения УЗО
На всю сеть устанавливается один мощный защитный аппарат. Преимуществом такого способа является его простота: фазный проводник проходит через сам аппарат на клеммы УЗО и соединяется с автоматическими выключателями, через которые подключается ко всему электрическому оборудованию. У этой миниатюрной по размерам схемы есть и свои недостатки: во-первых, срабатывание УЗО приводит к отключению всего электрооборудования в квартире или доме, а, во-вторых, будет достаточно проблематично определить место пробоя изоляции или наличие иных неисправностей.
Отдельные УЗО ставятся на каждый опасный участок сети. Недостаток такой схемы подключения – значительные материальные затраты и большие габариты устройства. Преимущества очевидны: обесточивание одного участка не приведет к отключению оборудования во всем доме (квартире) и выявить причину и место неисправности будет достаточно просто. Схема подключения: фазный провод, выходя из счетчика, проходит через каждый автоматический выключатель и УЗО.
Подключение УЗО с заземлением, для которого характерна уравновешенность тока на трех фазах. Она отлично подходит при наличии равноценной фазовой нагрузки по току. Недопустимым считается подключение УЗО с заземлением в тех случаях, когда в напряжение в фазах не совпадает: в этом случае УЗО будет срабатывать постоянно.
Советы специалистов
Выбирая УЗО для установки в частном доме или квартире, стоит сразу же отказаться от устройств с электронным управлением. Если питание электронной схемы по какой-либо причине нарушится, то его работоспособность будет некорректной, устройство перестанет выполнять возложенную на него задачу. А сбои этого устройства могут привести к трагедии.
Добавьте в общую схему подключения УЗО без заземления еще и автоматический выключатель. Полноценную защиту в случае утечки тока сможет обеспечить УЗО, но оно не рассчитано на защиту сети от коротких замыканий или перегрузок. Сочетание двух устройств поможет защитить от возникновения пожаров, повреждения оборудования и от поражения током.
Когда вы подключаете устройство защитного отключения от сети, не забывайте о том, что после УЗО недопустимо создание единого узла из нулевых проводников. Созданная таким способом схема станет причиной постоянных ложных срабатываний устройства и его некорректной работы.
Смонтировав всю цепь, проверьте, насколько правильно вы воспроизвели схему. Для этого достаточно просто подключить любой электроприбор к розетке, которая входит в одну цепь с УЗО. Если УЗО не отключилось, то все сделано правильно. Протестировать работоспособность устройства на срабатывание можно очень просто: достаточно нажать тест-кнопку, расположенную на корпусе УЗО.
Ошибки при подключении
Подключение УЗО с заземлением важно сделать максимально правильно и корректно, избегая наиболее распространенных ошибок, которые могут привести к непредвиденным результатам.
Ни в коем случае не стоит подключаться проводниками заземления розеток к рукотворному заземлению или нулевому проводнику для повышения безопасности сети. Подобные действия опасны для жизни и здоровья: только качественное, проверенное заземление обеспечит нужный уровень защиты.
Не стоит пытаться подключать заземляющие проводники розеток к различным токопроводящим конструкциям инженерного характера, установленным в сооружениях. Причина все та же: правильно это сделать очень сложно, велика вероятность получения серьезных травм, в том числе несовместимых с жизнью.
Ни в коем случае нельзя подключать к заземлению нейтральный провод (такую манипуляцию производят якобы для повышения уровня надежности всей системы).
Если по какой-либо причине заземление перестало работать, то оптимальный вариант решения – отключение и нанесение изоляции на заземляющий проводник, соединяющий электроприборы со щитком. Бездействие в подобной ситуации может привести к тому, что под напряжением окажутся все электроприборы в помещении.
Если вы не уверены в правильности собственных действий, то не нужно действовать по принципу «как-нибудь подключу». Лучше доверить установку УЗО профессионалам с опытом, ведь от того, насколько корректно будет смонтирована система, зависят человеческие жизни.
Source: www.gorinkom.ru
Читайте также
stroyka.ahuman.ru
можно ли подключить в однофазной сети
Содержание статьи:
УЗО – устройство защитного отключения. Оно представляет собой специальный прибор, который при пробоях изоляции снимает напряжение в схеме, в которую он подключен, чтобы не допустить утечки тока. Чтобы подключить УЗО без заземления в квартире, нужно разобраться в принципах работы системы.
В чём необходимость монтажа УЗО

Устройство защитного отключения
УЗО – необходимая мера защиты живых существ от негативного влияния электрического тока. Также прибор предупреждает возгорание электрической проводки в случае ее механических неисправностей.
Электрическая схема может быть повреждена по ряду причин:
под воздействием высоких температур;
из-за физического износа изоляции;
при внешнем механическом вмешательстве и нарушении целостности схемы.
Если подключения УЗО не будет, контакт человека с поврежденной электропроводкой может привести к серьезным последствиям, вплоть до летального исхода. Также при отсутствии хозяина в помещении может начаться пожар. Особую опасность представляют деревянные конструкции, которые легко воспламеняются.
Как работает УЗО с заземлением и без него
Без заземления при повреждении изоляции на корпусе прибора возникает опасный потенциал. Риск заключается в том, что защитный механизм контроллера не сработает, так как в цепи не предусмотрен выход для тока.
При контакте с человеком или другим живым существом (например, домашним питомцем) утечка тока пройдет через его тело по направлению к земле – найдет заземление. Ток будет поступать через тело человека до тех пор, пока его величина не будет соответствовать пороговому значению, при котором срабатывает защитное устройство. Только после этого схема отключится, и питание перестанет поступать. Длительность негативного воздействия зависит от того, при каких величинах срабатывает контрольный механизм.
В общих случаях процесс длится не более минуты, однако и пары секунд может быть достаточно, чтобы человек получил серьезные травмы.
Если УЗО подключено с заземлением, схема отключается сразу же при возникновении положительной разницы между входом и выходом. Поэтому опасного потенциала на корпусе прибора не возникает, а избыточный ток уходит в землю, не оказывая никакого влияния на человека.
Принцип действия
Так как УЗО является прибором для защиты человека от поражения током, в основу принципа действия положена нейтрализация опасного потенциала корпуса оборудования. К верхним клеммам устройства присоединяются фаза и ноль непосредственно от генератора энергии, а к нижним – фаза и ноль от нагрузки. Таким образом, схема движения тока по цепи имеет порядок от источника электричества через УЗО на проводе к электроприбору, а затем в обратном порядке возвращается в сеть.
В цепи устройство выступает как основной контроллер силы тока, который в нее поступает и выходит, соответственно. При ненулевой разнице обнаруживается утечка, сигнал о которой поступает в УЗО и менее чем через секунду электрическая схема отключается.
В стабильной и исправной сети между входящим и выходящим напряжением нет заметной разницы, поэтому контроллер не срабатывает и все подключенное оборудование работает нормально. При внештатных ситуациях с утечкой тока вся электрическая сеть прекращает работу, предупреждая воспламенение или прямой контакт с человеком. Принцип работы направлен, прежде всего, на безопасность, поэтому УЗО никак не реагирует на аварийные ситуации, которые не сопровождаются утечками тока, например, на перегрузку электросети или короткое замыкание в ней.
Как подключить УЗО, если нет заземления
Практическая реализация способа, исключающего заземление, происходит по такому алгоритму:
Отключается электричество.
Закрепляется УЗО на дин-рейке при помощи специальных защелок.
Сначала подключается входная клемма, затем – нулевой провод. Соответствующие обозначения можно найти на корпусах прибора.
По всем автоматам распределяется фазовый выход.
Выход контакта N присоединяется к нулевой шине.
Включается вводный автомат, а схема проверяется на правильность подсоединений.
При нажатии на кнопку проверки УЗО должно отключиться. Если есть неполадки с самим устройством или же коммутации подключены неверно, этого не происходит.
Варианты схем
Прежде чем подключать УЗО без заземления, следует позаботиться о том, чтобы в схеме присутствовали стандартные автоматы. Подключается оно двумя способами:
на вход;
на вход и на отводящие ветви.
Важно, чтобы устройство было подключено только в комбинации с автоматическим выключателем, иначе оно не будет выполнять свою функцию.
Подключение на вход
Такой вариант подразумевает включения прибора в общую схему для защиты всей домашней проводки. Для этого способа необходимо подключить УЗО и автоматы уходящих присоединений.
Из преимуществ схемы подключения на вход можно выделить существенную экономию, так как для обеспечения безопасности используется только один контроллер. Однако в то же время есть и свои недостатки. Например, при замыкании фазы на одном приборе из строя выходит вся электросеть и прекращается подача напряжения ко всему подключенному оборудованию в квартире.

Схема с одним УЗО на входе
Прежде чем выбирать этот вариант, желательно взвесить все «за» и «против» такого способа эксплуатации прибора. Схема подойдет для подключения УЗО в однофазной системе без заземления.
Подключение на входе и на отходящих ветвях
Для реализации этой схемы понадобится несколько УЗО в двухпроводной сети. Как и в предыдущем варианте, один из них устанавливается на входе после вводного автомата, а остальные размещаются сразу после автоматических выключателей отходящих присоединений.

Подключение УЗО на входе и на отходящих ветвях
Количество необходимых устройств зависит от группировки и схемы домашней электросети. Чаще всего используют разделение на осветительные и розеточные источники. Иногда применяют способ отдельной защиты дорогостоящего и энергозатратного оборудования, потребляющего электричество. В таком случае идеально подойдет установка УЗО в двухпроводной сети без заземления.
Ошибки, которые не следует допускать
Часто при самостоятельной установке УЗО в доме без заземления совершаются погрешности:
нейтраль и заземление включаются в схему после устройства защиты;
подключение является неполнофазным;
соединяются нулевой и заземляющий проводники;
два УЗО подключаются, объединяя нули;
не соблюдается полярность.
Чтобы избежать ошибок, к монтажу желательно привлекать профессиональных электриков. Также после подключения обязательно нужно проводить тестовый запуск, нажатием на соответствующую кнопку прибора.
strojdvor.ru
УЗО в электроцепях без заземления

Вступление
Двухпроводные электрические цепи без защитного проводника, хоть и относятся к устаревшим стандартам, но остаются не редкостью в бытовой проводке. Большинство домов старой постройки, вплоть до 2007 года, имеют проводку без защитного проводника. Если присутствует провод заземление, так только для электрической плиты.
Сработает УЗО в сетях без заземления? Попробуем ответить на этот вопрос.

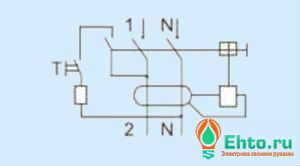

Как работает УЗО в электроцепях без заземления
В двухпроводных электрических цепях нет провода заземления. Несмотря на это, свое основное назначение УЗО выполнит. Установленное в сеть TN-C, УЗО не будет отключать аварийные линии при появлении дифференциальных токов (токов утечки), но при касании человеком или животным корпуса под напряжением, УЗО сработает. Сработает, значит, прервет электропитание цепи, в которой установлено.

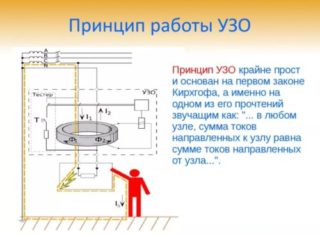

Если живое существо коснется корпуса прибора, который оказался под напряжением, то замкнется электрическая цепь: Живое существо→ Пол — земля→Заземление питающего генератора→Рабочий ноль. В цепи появится дифференциальный ток и УЗО разомкнет электропитание.
Важно понимать, что до прикосновения, корпус будет находиться под напряжением и УЗО в сетях без заземления «видеть» его не будет. Отсюда, свое дополнительное назначение, слежение за состоянием изоляции проводов Устройство защиты выполнить не сможет.
Вывод статьи
В однофазных электрических цепях без защитного провода (PE), УЗО не будет бесполезно и защитит живое существо от удара током при утечке тока или касании фазного провода проводящей конструкции или корпуса.
УЗО в сети без заземления не сможет следить, за состоянием изоляции (дополнительное назначение Устройства).
Стоит отметить, УЗО в сетях без заземления работает так же, как УЗО в трехпроводных цепях (L,N,PE) при повреждении защитного провода.
Примечание: В цепях TT и IT устройство заземления является обязательным. Значит, вывод и тема статьи, к таким цепям не относится.
©Ehto.ru
Другие статьи радела «УЗО»
Похожие посты:

Поделиться ссылкой:
ehto.ru
Схема подключения УЗО в однофазной сети без заземления
Перед тем как перейти к разбору темы данной статьи, необходимо немного осветить, как работает УЗО, а уже после отвечать на главный вопрос, как работает сама схема подключения УЗО в однофазной сети без заземления. Начнем с того, что основное назначение устройства защитного отключения состоит в том, что оно должно отводить из электрической цепочки ток утечки. То есть, если где-то в сети (в самой проводке или в любом бытовом приборе) была пробита изоляция, и если оголенный провод касается мест с токопроводящими свойствами, которые может коснуться человек, то его обязательно ударит током. Конечно, сила такого тока невысокая, всего лишь несколько миллиампер, но его будет достаточно, чтобы прилично тряхануть человеческое тело.
Не все электрики считают, что УЗО можно подключить в сеть однофазного типа без подключения заземляющего контура. Но это уверение неправильное, данный прибор прекрасно справляется со своими функциями без заземляющей линии. Тем более, в самом приборе всего лишь две подводящие клеммы, к которым подсоединяются фаза и ноль.
Установка УЗО без заземления
Перед тем как начать разбираться с темой подключение УЗО без заземления, хотелось бы остановиться на одном очень важном моменте. Устройство защитного отключения берет на себя только токи утечки, но, ни коми образом, не сдерживает высокие нагрузки в сети и высокие токи, которые возникают за счет коротких замыканий. За это должен отвечать автоматический выключатель, поэтому оба прибора: автомат и УЗО, устанавливаются в сетях одномоментно. Но необходимо отметить, что схема подключения двух защитных приборов может иметь два варианта:
Когда прибор устанавливается на всю квартиру или на весь дом в единственном экземпляре. Место установки вводной распределительный щит после счетчика учета и контроля электроэнергии. Кстати, схема подключения УЗО без заземления этого типа на рисунке снизу.
Когда на каждый шлейф электрической разводки (группу потребителей) устанавливается одно маломощное устройство защиты отключения. Сколько групп, столько и приборов в щите. Правда, для сборки такой схемы потребуется распределительный щит более вместительный.
Каковы плюсы и минусы каждой схемы:
Первый вариант имеет один даже очень большой минус. К примеру, если в доме в каком-то бытовом приборе произошло нарушение изоляции, приведшее к появлению тока утечки, то УЗО тут же сработает. Устройство просто обесточит весь дом, и не будет понятно, на каком участке (шлейфе) произошло нарушение. Найти это место будет сложно.
В этом плане второй вариант более эффективный. Сработало УЗО на одной из групп, значит, неполадки надо искать именно на этом участке, к тому же остальные группы будут работать, как говорится, в рабочем режиме. Но вот стоимостной показатель может быть намного выше, чем в первом схеме, конечно, все будет зависеть от количества групп потребителей. Понятно, что даже три маломощных прибора будут стоить больше, чем один маломощный.
Кстати, о мощности устройства. Совет такой – его мощность должна быть чуть больше, чем мощность автомата или группы автоматов, который устанавливается после самого защитного прибора. Почему именно так? Все дело в том, что автоматический выключатель при перегрузках или коротком замыкании срабатывает не сразу. Некоторые могут выдержать несколько секунд повышения силы тока. При этом само УЗО такие нагрузки длительное время выдержать не может, если их номинальный параметр равен номиналу автомата. Он просто выйдет из строя.
Необходимо отметить, что схема заземления сегодня присутствует не во всех квартирах и домах. Старый жилой фонд еще живет по старым законам, где заземляющие контуры так и не проведены. А требования ПУЭ становятся все жестче и жестче. К примеру, в независимости от того, решается ли вопрос установки УЗО в квартире, этот прибор необходимо обязательно устанавливать в группах потребителей, которые располагаются во влажных помещениях.
И еще один момент, который стал причиной того, что автоматы и УЗО становятся ненужными при сборке распределительных щитов. Им на смену пришли дифавтоматы. Что такое дифавтомат? Это своеобразный симбиоз УЗО и традиционного автоматического выключателя, так сказать, два в одном. Этот прибор выполняет те же функции, то есть, защищает сеть от перегрузок, коротких замыканий и утечек тока. Удобно, экономично и эффективно. И все же нас интересует, как работает и устанавливается УЗО в однофазной сети.
Ошибки установки
Домашние мастера сами стараются провести сборку распределительного щитка, к тому же это не очень сложно, если знать все нюансы монтажного процесса. Но ошибки все равно делают, иногда очень даже курьезные. Давайте рассмотрим некоторые из них.
Нельзя соединять нулевой провод, выходящий из устройства защиты отключения, с открытым участком щита или электроустановки. Вообще, не объединяйте нули между собой.
нельзя проводить подключение потребителя таким способом: фаза через УЗО, а ноль напрямую, минуя защитное устройство. В принципе, сам прибор работать будет, только все время будет отключаться. Будет происходить, как говорится, ложное отключение.
Так как в статье разбирается вопрос, как подключить УЗО без заземления, то этот вариант вроде бы будет не к месту. Но обойти его стороной нельзя. Некоторые мастера подключают к розетке в одну клемму и ноль, и заземление. Этого делать нельзя. В этом случае УЗО с заземлением будет срабатывать постоянно. А именно: как только розетка начнет работать под нагрузкой.
Нельзя соединять между собой группы потребителей перемычкой от нуля, если на каждую группу подключен отдельный УЗО.
Нельзя подключать к потребителю фазу, идущую от устройства снизу, а ноль, исходящий сверху. Все должно идти параллельно сверху вниз.
Фазный контур подключается к клемме с обозначением «L», нулевой с обозначением «N».
onlineelektrik.ru
Схема подключения УЗО в однофазной сети без заземления
Содержание:
Различия старых и новых сетей
Необходимость заземления однофазной сети
УЗО схема без заземления
В домах старой постройки используется преимущественно двухпроводная электрическая проводка. Подобных зданий существует еще очень много, поэтому схема подключения УЗО в однофазной сети без заземления применяется довольно часто. В этом случае существуют свои особенности, которые нужно учитывать при установке защитных устройств.
Различия старых и новых сетей
В современных домах в электрической проводке присутствует отдельный защитный проводник РЕ. Таким образом, в однофазной сети имеется три провода: фаза, ноль и заземление (РЕ). В старых домах все линии состоят из двух проводов, поскольку единый PEN — проводник, выполняет функции сразу двух проводов – нуля и защиты (PE+N). Данная система с объединенным проводником получила наименование TN-C. В данном случае отдельный заземляющий проводник отсутствует.
Как же в такой проводке будет работать устройство защитного отключения? Схема работы УЗО будет отличаться, поскольку корпуса приборов не заземлены. При повреждении изоляции и пробое на корпус, у тока отсутствует путь для дальнейшего ухода в землю. Одновременно корпус прибора будет обладать потенциалом, опасным для здоровья и жизни человека.
В случае прикосновения человека к корпусу, происходит образование цепи, по которой ток от прибора через тело будет утекать в землю. При достижении током утечки порога срабатывания в соответствии с уставкой УЗО, произойдет отключение цепи прибора от питания электрической сети. Человек будет находиться под действием электричества в зависимости от времени срабатывания УЗО. Несмотря на то, что защита срабатывает достаточно быстро, во время действия тока вполне возможно получить серьезную травму.
В результате, образуется определенный отрезок времени, в течение которого корпус прибора будет обладать потенциалом, опасным для человека. Этот период начинается повреждением изоляции и заканчивается срабатыванием защиты и отключением от сети. При наличии заземления на корпусе прибора, защитное отключение произошло бы сразу же после пробоя изоляции.
Необходимость заземления однофазной сети
Как правило, УЗО устанавливаются на выделенной линии, обеспечивающей питание отдельного электроприбора. В данной схеме подключение PEN — проводника осуществляется до защитного устройства.
Использование УЗО в двухпроводных системах рекомендовано многими специалистами. С его помощью обеспечивается дополнительное повышение степени электробезопасности жилья. В любом случае УЗО срабатывает и защищает от поражения электрическим током.
Постепенно в старых домах проводится модернизация сетей, с одновременной заменой систем TN-C на TN-C_S. В этом случае PEN — проводник разделяется на два отдельных провода – рабочий нулевой и защитный. Данное разделение выполняется на общем вводно-распределительном устройстве дома. Таким образом, схема подключения УЗО в однофазной сети дает определенные положительные результаты. Появляется дополнительная защита от поражения людей токами утечки.
УЗО — схема без заземления
electric-220.ru
