Устройство ростверка свайного фундамента – пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

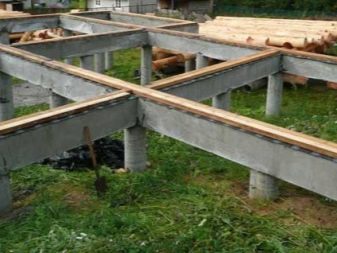

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

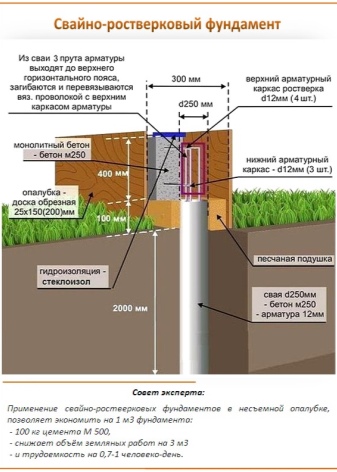

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

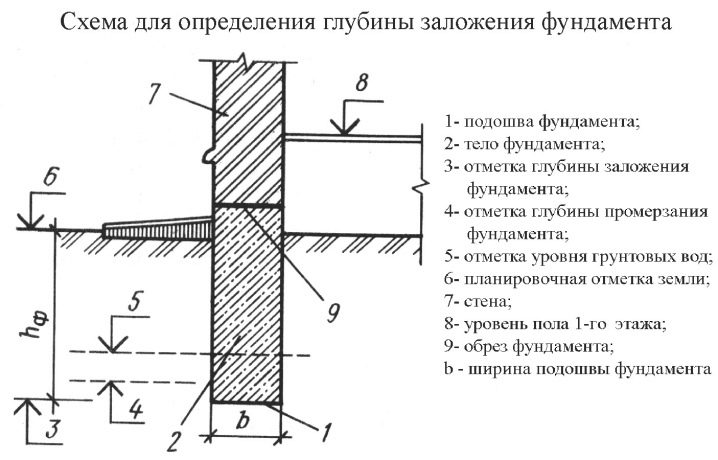

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Проектирование и расчет

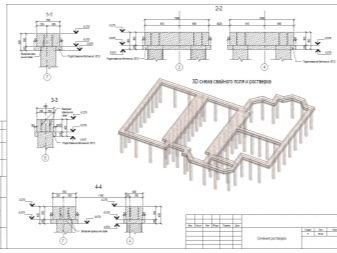

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

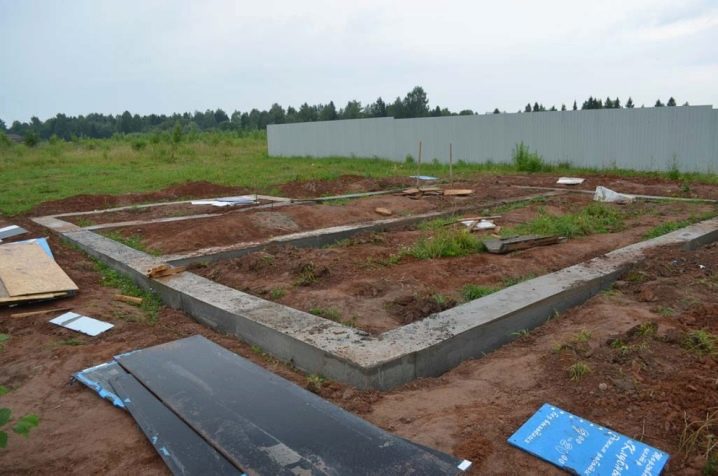

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

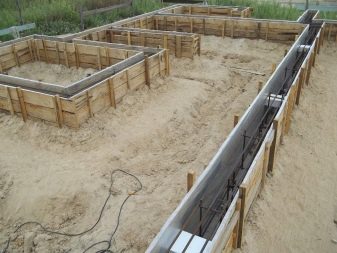

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

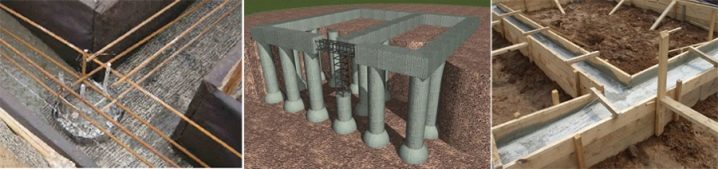

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

Заливка раствора

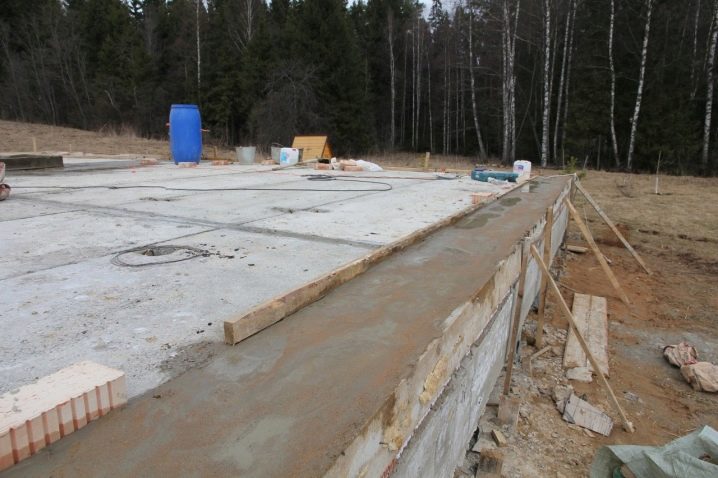

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

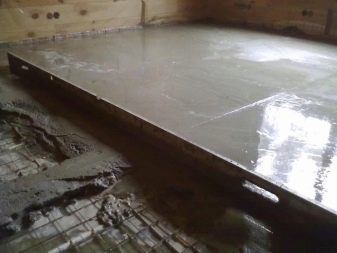

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

stroy-podskazka.ru

Технология фундамента свайного ростверка: устройство, глубина заложения

Свайно-ростверковые фундаменты пользуются заслуженной популярностью среди многих частных застройщиков, особенно при возведении зданий на сложных по рельефу и структуре грунтах при глубинном или поверхностном заложении. Это бюджетный вариант оснований, способный выдержать большие нагрузки, обеспечивает долговечную и надежную конструкцию. Только этого возможно достичь, только если соблюдать все этапы технологии строительства фундамента.

Устройство свайного фундамента с ростверком

Фундамент свайный с монолитным ростверкомФундамент свайный с монолитным ростверком

Такие основания состоят из свай и монолитного или ленточного ростверка, соединенного жестко с каждой сваей. В зависимости от глубины заложения свай, они бывают следующих типов:

  • забивные;
  • бурозабивные;
  • винтовые;
  • инъекционные.

Каждый вид свай выбирается под конкретный тип почвы и уровня заложения, а также с учетом глубины заложения грунтовых вод. Понятно, что финансовая составляющая также играет важную роль, ведь, например, забивные сваи монтируются с помощью специальной строительной техники, а бурозабивные или винтовые можно установить своими руками.

Также они подбираются по материалу, ведь под конкретный тип почвы покупаются или делаются свои сваи.

Например, деревянные сваи не подходят для пучинистых почв с высоким содержанием грунтовых вод, а металлические быстро разрушаются за счет влияния агрессивных грунтовых вод.

Технология расположения свайных конструкций

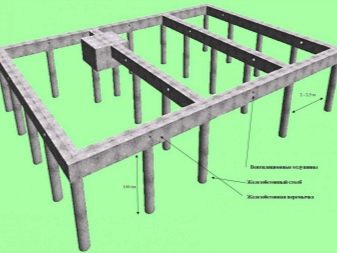

  • Схема устройства свайного фундаментаСхема устройства свайного фундамента

    одиночные конструкции – ростверк делается ленточный, соединенный армированием, несущие плиты расположены каждая над своей сваей;

  • ленточные – предусмотрено большое количество опор, расположенных по всему периметру будущего здания, а поверх будет монтироваться ленточный монолитный ростверк;
  • полосная установка – используется для массивных сооружений на почвах, склонных к сезонному смещению. Опоры связывают между собой арматурой, могут быть одиночными полосами;
  • кустами (пучком) – монтаж проводят только под конкретными опорными элементами, чаще всего на углах основания, где будет предусмотрена основная нагрузка;
  • сплошным полем под всем зданием. Практикуется, если будет строиться железобетонный монолитный ростверк.

Конструкция ростверка

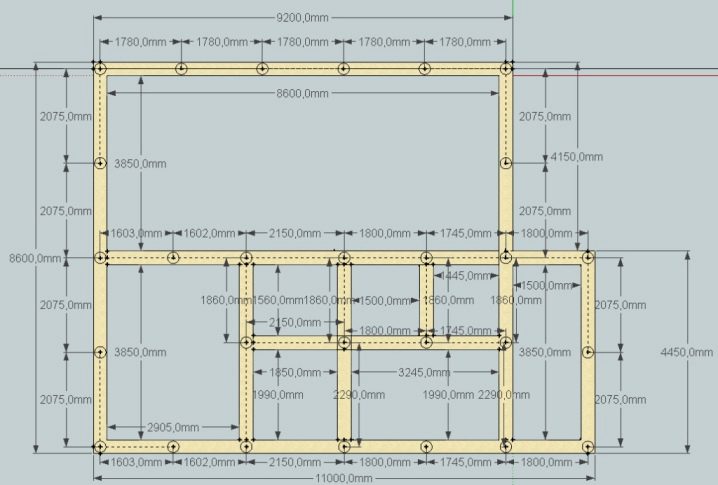

Схема поэтапного возведения ростверка. Разметка свайного поля.Схема поэтапного возведения ростверка. Разметка свайного поля.

Ростверк – это верхняя часть свайного основания. Именно на него ложится вся нагрузка непосредственно от несущих стен и перекрытий, а основное его назначение – это правильный равномерный перенос нагрузки от здания на каждую опору отдельно или на их пучок.

Производятся ростверки с различных материалов, а самым надежным и долговечным считается монолитный ростверк (железобетонный, бетонный с армированием, ленточный с блоков, прочие модификации).

Такая плита всегда делается на некотором расстоянии от поверхности почвы, пространство под ними иногда открытое, а в некоторых случаях строят кирпичную кладку по периметру ростверка с целью сделать теплоизоляцию внутренней поверхности конструкции.

Технология строительства свайно-ростверковых фундаментов

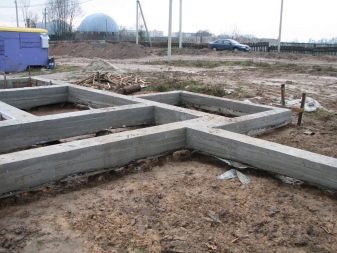

  • Свайно-ростверковый фундамент в разрезеСвайно-ростверковый фундамент в разрезе

    Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

  • Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;
  • Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.
  • Установка ростверка с дальнейшим его армированием;
  • Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

Также нужно проводить расчеты нагрузок на опоры, только сделать это самостоятельно очень сложно, тут нужно иметь специализированное строительное образование.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3.

Расчет опор и ростверка

Свайный фундамент с ростверкомСвайный фундамент с ростверком

Особенность конструкции свайно-ростверковых оснований в том, что тут нужно правильно проводить расчеты количества, способа расположения, глубины заложений и несущего типа опор. В традиционном строительстве на обычных почвах расстояние между опорами составляет до 1.5 метра, а глубина погружения 1.5-2.0 метра с выступом над верхней кромкой поверхности до 3 метров.

Но опоры часто используются фабричные с уже готовыми техническими данными и длиной, поэтому теперь нужно пристальное внимание обратить на расчет ростверка.

Расчет ростверка – это целая технология, где предусмотрен даже изгиб от влияния атмосферных сил и деформация или смещение за счет подвижек почвы. Как правило, для небольших сооружений используется ростверк высотой не менее 25 см и шириной минимум 40 см (но не меньше ширины несущих стен будущего здания).

Отдельно нужно сделать расчет ростверка на изгиб. Он делается по граням колонн в сечениях, по ступеням ростверка и наружным граням конструкции. После получения всех отдельно взятых результатов они суммируются и умножаются на поправочный коэффициент 1.2.

Этапы строительства такого основания

возведение свайно-ростверкового фундамента в ускоренном процессеПримерно так выглядит возведение свайно-ростверкового фундамента в ускоренном процессе

Если выполнять земельные работы самостоятельно, тогда лучше взять в аренду земляной механический бур. Только его стоит использовать, если покупаются заводские винтовые или набивные сваи. В случае использования инъекционных опор бур не практикуют.

Заливка свай. Это целая технология, способная существенно экономить средства и время. Оптимальный вариант состоит с нескольких этапов:

  • Подготовка ямы на граничную глубину залегания подошвы сваи. Затем делается труба с рубероида или устанавливается готовая асбестовая полая трубка.
  • Внутри трубки устанавливаются вертикальные слои арматуры с поперечным армированием, все соединения нужно делать только болтовыми, сварка запрещена из-за возможной деформации металла. Высота установки верхней плоскости арматуры составляет до 5 см. Это делается для соединения арматуры будущего ростверка с опорами.
  • После проведения всех предварительных монтажных работ опоры заливаются бетонным раствором до уровня верхней кромки арматурного пояса.
Заливка свайно-ростверкового фундаментаЗаливка свайно-ростверкового фундамента

Уже когда в опорах застынет бетон, можно приступать к обустройству ростверка. Тут уже сам строитель определяется, монолитный или сборный ростверк делать. Но есть ряд рекомендаций специалистов, которых нужно придерживаться, а именно:

  • Запрещено делать пересечения ростверка с различными коммуникациями, особенно если используется мелкозаглубленная конструкция;
  • Отклонение опор от вертикали должно составлять не более 5 см;
  • Все стыки и швы в ростверке заделываются бетонным раствором с чистого цемента и песка или при содержании щебня мелкой фракции;
  • Армирование ростверка обязательно в любом случае. Причем нижний пояс армирования нужно обязательно соединить с верхним поясом опор. Диаметр прутьев может быть различным, но не менее 1.4 см при длине одного звенья до 2 метров. Если такой длины арматуры нет, тогда нужно увеличивать количество горизонтальных поясов.

Понятно, что без обустройства цоколя в свайно-ростверковом фундаменте не обойтись, но технологий тут существует большое количество и каждый решает сам. Для жилых зданий утепление цоколя обязательно, а для хозяйственных построек делать его не обязательно.

fundamentclub.ru

Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент является одним из популярным за счет экономичности. Ведь стоимость монтажа данной конструкции составляет всего 25% сметной стоимости работ по строительству дома! В то время, как строительство других видов достигает 40-50%. Давайте подробнее рассмотрим устройство этой конструкции и узнаем, как установить свайный фундамент с ростверком.

Специфика свайного фундамента с ростверком

Устройство данной конструкции представляет сваи, которые вкапывают в грунт и укрепляют на поверхности земли при помощи ростверка. Ростверк — монолитная плита или лента, которая связывает части свай, выступающие из земли. Одновременно эта конструкция служит и основанием для стен будущего дома или бани. Свайно-ростверковый фундамент бывает монолитный, сборно-монолитный и сборный. Единая конструкция более прочная, долговечная и легкая в установке.

Свайный фундамент отличается экономичностью, легкостью и оперативностью в установке. Строительство такой конструкции не требует использования дорогостоящей спецтехники при монтаже. Кроме того, свайно-ростверковый фундамент не прихотлив к виду грунта. Основание укладывают на неустойчивые и подвижные почвы, при высоком уровне грунтовых вод и сильной степени промерзания. Такую конструкцию можно возвести даже при вечной мерзлоте!

Однако устройство свайно-ростверкового фундамента не подразумевает наличие цокольного этажа, подвала или подземного гаража. Кроме того, конструкция не подходит для тяжелых стен из бетона или кирпича, однако оптимально подходит для бревенчатой бани, деревянного дачного домика и небольшого коттеджа.

Если вы еще не определились с проектом загородного дома или бани, интересные варианты вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. Кроме того, архитекторы и инженеры “МариСруб” могут разработать индивидуальный проект!

ПреимуществаНедостатки
Не требует использования спецтехники и дорогостоящих материалов, что сокращает расходы и время монтажаТрудоемкость монтажа, так как он требует много ручной работы и физических сил
Высокая теплоизоляцияНе подходит для строений с тяжелым весом и многоэтажных зданий
Строительство дома можно начинать в день установки фундаментаСваи усиливают усадку деревянного дома или бани
Долговечность. Свайно-ростверковый фундамент прослужит 100-150 летНе предусматривает строительство цокольного этажа или подвала
Неприхотливость к грунту и почве, подходит для подвижной почвы, грунта с глубоким уровнем промерзания и т.д.Сваи перед установкой обязательно обрабатывают антикоррозийными средствами
Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню. Свайно-ростверковый фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типаТребует сложного и тщательного расчета. Неправильный расчет сокращает срок службы фундамента и дома в целом, приводит к проседанию и растрескиванию ростверка, ухудшает внешний вид постройки и вызывает другие проблемы
После установки на земельном участке не скапливается строительный мусорУвеличивает вес здания и давление на грунт

Как правильно выбрать сваи

Сваи влияют на прочность и срок службы фундамента. Поэтому важно выбрать надежные и долговечные изделия. Специалисты рекомендуют покупать столбы, изготовленные только на заводе. Такие материалы отвечают каждому требованию по строительству загородных домов. Самодельные сваи отличаются неправильно сделанным сварочным швов и некачественным сырьем.

Чем больше диаметр трубы, тем она надежнее и прочнее. Оптимальным диаметром считается 10-12 сантиметров. Перед покупкой обращайте внимание и на толщину стенок столба. Так, при диаметре 10,8 сантиметров толщина должна быть свыше 4 миллиметров. Качественные сваи изготавливают только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Сваи различают по материалам изготовления. Сегодня используют железобетонные, металлические и бетонные изделия. Эксперты рекомендуют применять железобетонные сваи, так как они отличаются наибольшей прочностью.

Предварительные работы по устройству фундамента

Устройство свайного фундамента с ростверком начинают с определения типа грунта и расчетов. Важно правильно рассчитать конструкцию и количество материалов, чтобы равномерно распределить нагрузку свай и ростверка. Иначе фундамент будет проседать, что приведет к образованию трещин и перекосу стен дома или бани. В интернете вы можете найти калькулятор расчета свайно-ростверковых фундаментов. Но чтобы получить точные и правильные результаты, лучше обратиться к специалистам!

После расчетов переходят к разметке фундамента на земельном участке. Поверхность очищают от мусора и выравнивают, затем отмечают углы будущего основания при помощи брусков. Углы соединяют веревкой. Проверяйте ровность углов, стен и диагоналей отвесом и угольников. Для более точной и быстрой разметки используют лазерные нивелиры.

Затем переходят к разметке свай. Сваи могут располагаться различными способами. При одиночном каждый столб находится под своей опорой. При ленточном расположении сваи равномерно распределяю по периметру здания. Расположение полосами подходит для массивных сооружений. В данном случае столбы располагают в шахматном порядке либо в два и более ряда под ростверком большого размера. Иногда сваи расставляют в виде куста под наиболее нагруженном местом.

В первую очередь, делают разметку и устанавливают сваи под углами будущего дома или бани. Затем размечают положение других столбов. Наиболее распространенная схема представляет устройство свай на расстоянии 2-3 метров друг от друга и закладки на глубину 2 метров.

Установка свай

  • После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
  • На дно скважин укладывают песчаную подушку с гравием;
  • По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
  • Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
  • В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
  • После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
  • Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
  • После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома.

Завершающие работы

Устройство фундамента завершают работами по гидроизоляции и утеплению конструкции. Гидроизоляция защитит основание от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержена перепадам температур, негативному влиянию влаги. Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Несмотря на легкость монтажа, эксперты не рекомендуют, устанавливать свайный фундамент с ростверком самостоятельно. Это рискованный и трудоемкий процесс, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет, оперативно и надежно установят свайно-ростверковый фундамент и другие типы конструкции. Они подберут подходящие материалы, рассчитают объемы и стоимость работ. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома и бани!

blog.marisrub.ru

Свайный фундамент с ростверком: чертежи, заливка своими руками

По причине дороговизны и сложности в установке на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого ввиду своей конструкции и сложности проектирования.

Свайно-ростверковый фундаментСвайно-ростверковый фундамент.

Что это за тип фундамента

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.

Принципиальная схема свайно-ростверкового фундаментаПринципиальная схема свайно-ростверкового фундамента.

Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.

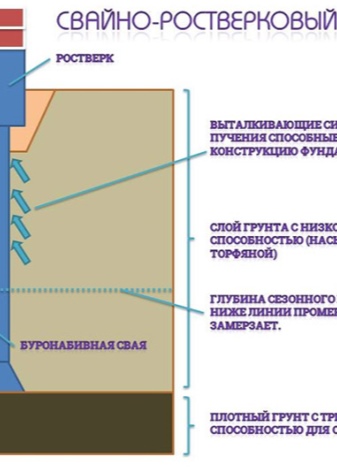

Свайно-ростверковый фундамент в разрезеСвайно-ростверковый фундамент в разрезе.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.
Схема расположения свай в ростверкеСхема расположения свай в ростверке.

Возведение свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка

Пример неправильного проектаПример неправильного проекта.
  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
  3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
  4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
  5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

fundamentclub.ru

плюсы и минусы, пошаговые инструкции

Одной из разновидностей свайных фундаментов, является свайно-ростверковый. Устройство свайно-ростверкового фундамента – это технологический процесс, требующий подготовки и навыков рабочих, хотя и может быть выполнено бригадой в составе 3-х человек. Решение о монтаже именно такого типа конструкции принимается на основании характеристик строения и материала несущих стен. Учитывая рельеф местности. А также с учетом геологических изысканий участка, когда имеет место наличие большой толщины слабых либо обводненных грунтов. И при невозможности устройства традиционных типов основания: ленточного, плитного, сборного железобетонного.

Что такое ростверк

Ростверк – это балка, связывающая оголовки свай по периметру будущего здания и в тех местах, где планируется разместить несущие стены строения. Исходя из материала, который может применяться при изготовлении, ростверк делится на несколько видов, а именно:

  • металлический;
  • деревянный;
  • железобетонный.

По типу монтажа можно выделить:

  • низкий;
  • высокий.

Какой из видов применять, определяется проектом строительства с учетом типа свай. Ростверк, монтируемый на винтовых сваях, может быть металлическим, деревянным или железобетонным. В буронабивных и забивных железобетонных свайных основаниях применяется бетонная балка. При этом балка может быть покупной (изготовленной на заводе ЖБИ), либо заполняться бетоном в опалубке прямо на площадке строительства.

Важно! Необходимо учесть, что только бетонный ростверк может иметь низкую посадку.

visokiy i nizkiy rostverk

Типы свайно-ростверковых конструкций

Буронабивные

Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.

В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.

Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.

Внимание! После заполнения тела сваи бетоном, его нужно уплотнить вибратором на всю глубину, чтобы избежать усадки.

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.

Забивные

Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.

zabivnay svaya

Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.

Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.

Важно! Забивные сваи в отличие от буронабивных, могут быть составными (состоять из двух частей).

Винтовые

Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.

vintovie svai

Строительство свайно-ростверкового фундамента  с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

  • устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
  • независимость возведения фундамента и зданий от рельефа местности;
  • заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
  • формирование свайного поля отдельно от ростверка;
  • расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
  • возможность строительства собственными руками без привлечения крупных механизмов;
  • экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
  • возможность строительства зданий сложных геометрических форм;
  • высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

  • невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
  • ростверковый фундамент невозможно сделать в каменистых грунтах;
  • для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
  • проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Внимание! Расстояние между точками установки свай не должно превышать 2-3 метра. В случае превышения расстояния между размеченными сваями больше трёх метров, между ними устанавливают промежуточную сваю, учитывая рекомендации по расстановке свай.

rasstanovka svay

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

Важно! Бурение отверстий под конструкции проводится на глубину ниже уровня промерзания грунта. В идеале до несущего грунта, что определяется изысканиями участка.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

Важно! Скрепляются продольные и поперечные стержни между собой вязальной проволокой.

armirovanie rostverka

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Внимание! Заливка бетоном тела сваи должно проводиться непрерывно, то есть весь объем сваи должен быть залит в течение смены до момента схватывания бетона.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

opalubka pod rostverk

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Важно! При заливке ростверка бетоном также нужно применять вибрирование бетона для достижения максимальной однородности конструкции.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

gotovay opalubka

Опалубка готова под заливку бетоном

Внимание! Перед заливкой бетоном желательно установить закладные трубы в ростверке для прокладывания коммуникаций, чтобы потом не делать отверстия в бетоне.

Итоговые моменты

Свайно-ростверковый фундамент представляется как уникальное совмещение характеристик и свойств ленточного и свайного основания. Может использоваться при возведении небольших зданий и инженерных сооружений. Равномерно распределяет нагрузку от стен строения между всеми элементами основания, предотвращая осадку и появление трещин в стенах. Ростверк отличается надежностью и качеством от свайного основания и более технологичен, чем обыкновенный ленточный фундамент. Своими силами одолеть такую стройку можно, но в любом случае, для выполнения расчетов по фундаменту, придется пригласить специалиста.

www.bazaznaniyst.ru

Свайный фундамент с ростверком

Ростверк – это верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределять массу от несущих конструкций здания. Ростверк представляет собой массивную раму из железобетона, которая находится под стенами. Его водружают на забивные или винтовые сваи.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Применяют такую конструкцию на участках, где другие фундаменты устраивать нецелесообразно.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

  • Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
  • Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
  • Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

  • Минимум земляных работ.
  • Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
  • Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
  • Грунт не просаживается при подтоплении или во время морозного пучения.
  • Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
  • Сокращение расходов на возведение фундамента на 20%.
  • Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

  • Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
  • Создать свайное поле.
  • Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
  • Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.
  • Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
  • На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

  • Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
  • Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
  • Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.
  • Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
  • Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

Возведение фундамента на сваях с ростверком

Возвести винтовой фундамент с ростверком получится своими руками. Для этого потребуется выполнить такие работы:

  • расчет свай и ростверка;
  • установка свай;
  • создание ростверка;
  • обустройство цоколя.

Сперва стоит определиться, каким является состав, вид и качество грунта. Это позволит выяснить необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о том слое, на который будет опираться фундамент. От полученных данных зависят:

  • длина свай;
  • величина промежутка между опорами;
  • несущая способность каждой сваи.

Кроме того, следует рассчитать нагрузки, которые оказываются постройкой на сваю и землю. Именно на этих данных основывается расчет свай и ростверка. Общая масса дома суммируется из:

  • собственного веса стен, кровли и перекрытий;
  • нагрузок переменного типа;
  • полезных нагрузок (инженерные системы, мебель, бытовые приборы).

Полученную сумму следует умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания. Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.

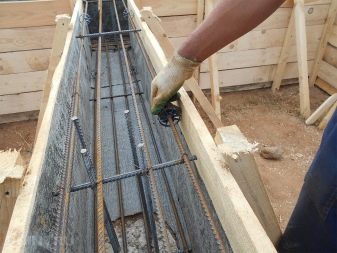

  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.

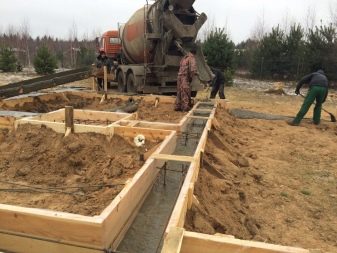

  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Утепление столбчатого фундамента

После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.

Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:

  • между опорами выкапывают траншею 40 см глубиной;
  • одну треть глубины засыпают песком и гравием мелкой фракции;
  • к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
  • пазами доски крепят друг к другу;
  • снизу забирку отсыпают керамзитом.

При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.

Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.

При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:

  • на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
  • с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
  • со стороны улицы на саморезы фиксируют профнастил;
  • получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.

Монолитная плита с ростверком

Свайные фундаменты с монолитным ростверком представляют собой столбчатые сооружения с усиленной верхней частью. Оголовки свай объединяются цельным элементом. Существует несколько видов таких оснований, которые можно разделить по разным критериям. Зависит эта классификация от метода создания, материала изготовления и способа монтажа.

Главной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создают соединяющую конструкцию. Благодаря этому распределяется нагрузка на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок эксплуатации всего сооружения. Возможность движения свай исключается.

Монолитная плита относится к традиционным основаниям. Ее делают двух типов – незаглубленной или мелкозаглубленной. При выборе последнего варианта ее погружают в землю на 45 см. Обязательно армирование ростверка свайного фундамента по всей площади. Благодаря этому монолитное основание способно выдерживать значительные нагрузки во время подвижек грунта. Это актуально для местностей с проблемными почвами.

Применяемые материалы

Ростверки делят на легкие и тяжелые. В зависимости от этого критерия выбирают исходные материалы. Если нужно построить небольшой дом, ростверк делают деревянным. Когда возводят массивную постройку, оправдано использование железобетонного ростверка.

Иногда оптимальным решением становится использование цельных металлических изделий. Однако это случается редко, поскольку он требует регулярной обработки. Кроме того, его сложно устанавливать.

Технология, по которой создаются деревянные ростверки на столбчатом фундаменте, предполагает защиту материала от воды и различных вредителей. Металлическая конструкция со временем ржавеет. По этой причине ее установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Его изготавливают непосредственно на месте постройки дома. Такая работа более трудозатратна, однако позволяет сэкономить в перспективе.

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

  • Высокий. В этом случае верхняя часть плиты находится высоко над землей.
  • Повышенный – плита немного заглублена в почву.
  • Заглубленный – монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

  • Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
  • Высокая надежность.
  • Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
  • Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент. В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки. Для малоэтажных строений сваи подходят идеально.

Отправить комментарий

2proraba.com

Устройство ростверка свайно-винтового фундамента

Обвязочный брус (рис. 1) – самый тип, применяемый при строительстве деревянных, каркасных строений. Сечение бруса используется: 150х150 мм при максимальном шаге между сваями 2500-2700 мм, 200х200 мм – при шаге 3000 мм. Крепится к оголовку шпилькой.

Обвязочный брус Рисунок 1

Металл в отличие от бетона не впитывает влагу (хотя иногда на нем может образовываться конденсат), поэтому вопрос обустройства гидроизоляции для свайно-винтового фундамента не имеет столь принципиального значения. Тем не менее все же рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (см. рис. 2). Первый венец бревенчатого строения можно укладывать прямо на оголовок. Главное достоинство бревна – сохранение целостности древесины, что повышает устойчивость материала на прогиб. Оцилиндрованное бревно дает больший прогиб по отношению к цельному. Это связано с нарушением целостности твердых слоев древесины.

В случае с бетонными фундаментными конструкциями для увеличения срока службы обвязки целесообразно первый венец строения делать из дуба или лиственницы. При строительстве фундамента из винтовых свай от этих мер можно отказаться, но только при условии соблюдения высоты ростверка не менее 500 миллиметров от уровня земли.

Обвязка свайного фундамента при помощи бруса или бревна – самый экономичный, и в то же время быстро реализуемый тип соединения. Он требует, чтобы сваи находились на одном уровне, чтобы избежать деформации обвязки. Если же уровни не соответствуют друг другу, то выравнивание выполняется методом частичного выпиливания бруса (бревна).

Обвязочный брус из бревна Рисунок 2

Стыковка бруса (бревна) – следующий этап в устройстве обвязки (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус (бревно) складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Схема стыковки «в полдерева» Рисунок 3

Что касается использования антисептиков для обработки бруса или бревна при устройстве ростверка, эта процедура обязательна только для бетонных фундаментов. В случае выполнения обвязки свайно-винтового фундамента она носит рекомендательный характер, разумеется, также при условии соблюдения высоты ростверка не менее 500 мм от уровня земли.

glavfundament.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
