Мелкозаглубленный ленточный фундамент - устройство и технология строительства

Глядя на проект нового дома, владелец прикидывает, сколько кубов бетона и тонн арматуры придется уложить в фундамент. Без этого нет гарантии, что строение не треснет и не покосится под мощным давлением замерзшего грунта.

Принцип «копай глубже» вас не подведет. Он проверен веками. Однако, есть более экономный способ строительства. Он называется фундамент мелкого заложения и может применяться для возведения деревянных срубов и  одноэтажных зданий каркасного типа.

Очевидно то, что неглубокий фундамент экономит массу денежных средств и времени. К сожалению, он может применяться не везде и не всегда. Как мы уже сказали, это хороший вариант для малоэтажных строений.

Закладывать мелкое ленточное основание можно лишь при условии, что под ним нет пучинистого грунта. В противном случае неравномерный подъем замерзшей почвы или ее просадка в переувлажненном состоянии вызовут критические деформации бетонной основы дома.

По своей конструкции мелкозаглубленный ленточный фундамент ничем не отличается от традиционного. Основная разница – глубина заложения, которая в данном случае не превышает 50-60 см. В чем же состоит главная технологическая «изюминка» такой конструкции, позволяющая ей противостоять сезонным колебаниям грунта?

Ответ очень простой. Выполняя устройство мелкозаглубленного ленточного фундамента, под бетон укладывают толстый слой песка. Он служит своеобразным буфером между природным грунтом и железобетоном. Небольшие колебания почвы поглощаются песчаной подушкой.

Вода, попав в песок, быстро уходит в низлежащие слои. Даже если она замерзнет, то ничего страшного не произойдет. Песчаная подушка равномерно поднимется под фундаментом, а после таяния льда вновь опустится. Зданию никакого ущерба от таких подвижек не будет.

Как известно, обычный ленточный фундамент закладывают глубоко (1,7-2,5 метра) вовсе не по причине недостаточной прочности железобетона. Такая глубина нужна для того, чтобы подошва оказалась ниже отметки промерзания грунта. В этом случае силы морозного пучения не давят на подошву снизу и дом стоит надежно.

Помня об этом, мы никому не советуем шутить с пучинистыми грунтами. Стройте фундамент мелкого заложения только на тех участках, где грунтовые воды стоят низко, а почва не имеет в своей структуре большого количества глины, пылеватого песка, торфяника или лессовидных суглинков.

Выгода от такого решения очевидна, поскольку смета на строительство фундамента мелкого заложения в 2-3 раза меньше стандартного. Трудоемкость и сроки возведения соответственно уменьшатся.

Технология строительства

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см

. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона

битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Видео по теме:

мелкозаглубленный ленточный фундамент на пучинистых грунтах

Содержание статьи:

Мелкозаглубленный ленточный фундамент – это разновидность ленточного основания, лента которого возводиться ниже нулевого уровня грунта на 0,3 – 0,7 м. Применяется для не тяжелых построек, возводимых на любых грунтах. Строительство (МЗФЛ) отличается от остальных типов, минимальными финансовыми вложениями и затратами физических усилий.

Статья расскажет о том, как построить мелкозаглубленный ленточный фундамент своими руками по инструкции от опытных строителей. О преимуществах и недостатках. На каких грунтах используют и как рассчитать МЗФЛ для своего проекта.

Особенности конструкции основания мелкого заложения

Устройство мелкозаглубленного ленточного фундамента:

  1. Грунт.
  2. Песчано-гравийная подсыпка.
  3. Горизонтальные стержни арматуры.
  4. Вертикальный арматурный каркас.
  5. Бетонная лента.
  6. Рулонная гидроизоляция.
  7. Вертикальная обмазочная гидроизоляция.
  8. Цоколь.
  9. Отмостка
  10. Утеплитель
  11. Стена.

Схема фундамента малого заложения

Таблица №1. Достоинства и недостатки МЗФЛ.

Преимущества Недостатки
экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия заливка ведется при устойчивых температурах выше +10 С
простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники ограниченность применения ввиду небольшой несущей способности
небольшой объем земляных работ – роется узкая траншея глубиной не более 0,7 м возведение возможно только на ровной поверхности с уклоном не более 5 градусов
маленькая площадь соприкосновения конструкции с грунтом. отсутствие подвального помещения в доме

Виды ленточных фундаментов мелкого заложения

монолитный ленточный фундаментМелкозаглубленный ленточный фундамент разделяется на три вида:

  • Монолитно-ленточный — тип основания возводится на ровной поверхности, подходит для непучинистых и слабосыпучих грунтов.
  • Сборно-ленточный – сочетание блоков и ленты, используют на слабо- и среднесыпучих грунтах.
  • Комбинированный – сочетание ленты и свай, применяется на склонах и неровных поверхностях. Сваи и буронабивные опоры выравнивают перепад высот. Подходит для средне и сильнопучинистых грунтов.

Область применения (МЗФЛ)

Фундамент мелкого заглубления применяют при строительстве сооружений на слабопучинистых и не пучинистых грунтах с низким содержанием влаги. Это песчаные и супесчаные грунты.

Главным критерием является уровень грунтовых вод. Он должен быть ниже глубины заложения основания на 0,5 м.

Важно! Большая часть глинистых грунтов относятся к средне- и высокопучинистым, поэтому строительство МЗФЛ на этих типах сопровождается проблемами.

Поскольку мелкозаглубленный тип основания находится между незаглубленным и заглублённым, то несущая способность оценивается как средняя.

Применяют технологию МЗФЛ для сооружений:

  • дачных и каркасных домов;
  • сооружений из бруса;
  • хозяйственных построек;
  • бань;
  • сараев;
  • заборов.

Важно! Сооружения из пеноблоков, газоблоков и домов из кирпича, фундамент малого заложения не подойдёт. Его можно использовать в случае комбинирования с другими типами оснований. Например, в сочетании со сваями. Для тяжёлых сооружений подойдёт свайно-ленточный фундамент т.к. увеличивается несущая способность за счёт буронабивных опор. Конструкция должна соответствовать СНиП 2.03.01-84 по прочности и устойчивости к деформациям.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

  1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
  2. Обустройство песчано-гравийной подушки.
  3. Установку дренажной системы для отвода подземных вод.
  4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

  • Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

  1. менее 2м – 50 см;
  2. до 3 м – 75 см;
  3. более 3 м – 100 см.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Материалы стен и перекрытий Число этажей Ширина подошвы МЗФЛ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями 1 0,6
2 0,8
3 1,2
Деревянные каркасные стены с деревянными перекрытиями 1 0,4
2 0,4
3 0,6
Бревенчатые стены с деревянными перекрытиями 1 0,3
2 0,4
3 0,6
Стены из бруса с деревянными перекрытиями 1 0,2
2 0,3
3 0,4
  • Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Расчеты ленточного малозаглублённого фундамента на пучинистых грунтах

Строительство дома или постройки на пучинистых грунтах требуют сложных расчётов. Они нужны для определения деформации пучения. В этом случае, лучше обратиться к специалистам.

Таблица №3. Расчёты МЗФЛ на пучинистых грунтах.

Наименование и степень пучинистости грунтов Число этажей Ширина поошвы фундамента b, м
отапл/неотапл. помещений
Толщина подушки t, м
отапл/неотапл. помещений
Вариант конструкции фундамента Вариант армирования (указано минимальное значение)
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – среднепусинистые 1 0,3 / 0,2 0,6 / 0,7 г. 3
2 0,3 / 0,2 0,5 / 0,6 г. 3
3 0,3 / 0,2 0,4 / 0,5 г. 3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – сильнопучинистые 1 0,3 / 0,2 0,7 / 0,8 г. 4
2 0,3 / 0,2 0,6 / 0,7 г. 4
3 0,3 / 0,2 0,5 / 0,6 г. 4

Как сделать мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция технологии строительства (МЗЛФ)

Разметка и земляные работы

разметка мелкозаглубленного ленточного фундаментаПеред разметкой, подготавливаем территорию. Расчищаем площадку от мусора и снимаем плодородный слой почвы.

Для разметки понадобиться:

  • колья;
  • верёвка или прочная леска.

Далее, определяем первый угол с помощью теодолита или берём за ориентир рядом стоящего здания. Второй угол размечаем на нужном расстоянии в зависимости от проекта и вбиваем колье. Между ними натягиваем верёвку или шнур, это будет наружная поверхность стены.

Остальные стены размечаем относительно первой. Длину стен выставляем согласно вашему проекту. Если сооружение прямоугольное, проводится диагональ между углами, для проверки правильного размещения.

После разметки наружных углов, переходите к внутренним. Расстояние между ними зависит от  проекта вашего дома. Для удобства копки траншеи переместите вбитые колья на расстояние 0,5 м от края траншеи.

Для земляных работ понадобиться:

  • лопата;
  • тачка (для вывоза лишнего грунта).

Выкапываем траншею глубиной 50–70 см. Ширина зависит от размера основания к значению прибавляем плюс 10 см.

Песчаная, щебёнчатая подложка

Для подушки (подсыпки) на дне траншеи по бокам делаются выемки, которые будут шире ленты основания на 10–15 см. Далее, стелиться геотекстиль на дно траншеи, для предотвращения заливания подушки грунтовыми водами.

Для создания подсыпки существует два способа:

  1. Смесь гравийно-песчаная. Пропорция для приготовления (гравий/песок – 2/3) Толщина подушки составит 20–30 см.
  2. Засыпаем по слоям. Первый – 15–20 см слой крупно фракционного песка, а второй – 20 см мелкого щебня или гравия.

Важно! Для подсыпки, подходят любые нерудные материалы. К примеру, керамзит, доменный шлак и другие.

Опалубка

Опалубка фундамента должна выдерживать нагрузку от бетона. Поэтому чтобы конструкция была прочная. Её сооружают согласно ГОСТ 52086 — из деревянных досок или фанеры толщиной не меньше 3–5 см. Высота конструкции должна быть выше на 7-10 см желаемой конструкции основания.

Конструкция из деревянных щитов заглубляется в подсыпку на 5–7 см с внешней и внутренней стороны. Углы опалубки укрепляются дополнительно, так как основная нагрузка действует на них. А также по периметру укрепляется стойками через 0,5-0,8 м, а внешнюю и наружную стороны скрепляют между собой шпильками. Не забываем устанавливать продухи.

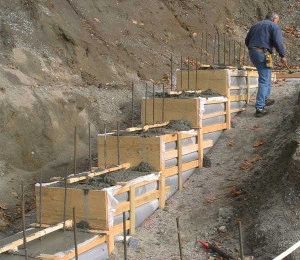

опадубка фундамента малого заложения

Для установки опалубки понадобиться:

  • фанера или доска толщиной – 3–5 см;
  • саморезы;
  • шпильки и стойки (для укрепления).

Формулы для расчёта пиломатериала для опалубки — найдёте в статье.

Армирование

Армирование МЗФЛ выполняем согласно СНиП 52-01-2003 и СП 52-101-2003. Армокаркас создаётся с помощью пространственной вязки для усиления конструкции.

Связывают каркас поверх опалубки или используют специальные подставки. Форму армированный каркас может иметь квадратную или округлую в зависимости от проекта. Рифлёную арматуру А3 класса диаметром 12–14 мм располагают продольно друг другу, связывая между собой проволокой 3–6 мм на расстоянии 40–60 см. На этом же расстоянии устанавливаются стержни арматуры по вертикали. Таким образом, образуется квадрат.

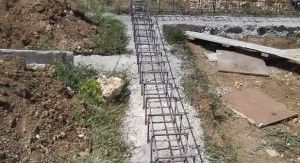

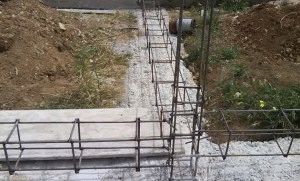

армирование ленточного мелкозаглубленного фундамента

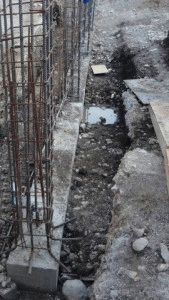

Углы армирующего каркаса соединяются изогнутыми прутами с внешней и внутренней сторон внизу и вверху, пруты связываются отожжённой проволокой.

Готовый армокаркас опускается в опалубку на установленные ранее металлические грибки, которые приподнимают армирующий каркас на 7 см выше земли. Или выполнить стартовую заливку бетона не превышающую 20% от высоты все ленты. Металлическая конструкция не должна касаться стенок опалубки.

Заливка

Бетон заливается в ранее увлаженную опалубку. Это способствует равномерному распределению бетона внутри опалубочной конструкции. Температура при заливке раствора не должна быть меньше +10 С (выше можно).

заливка ленточного мелко заглубленного фундаментаТехнология заливки мелкозаглубленного ленточного фундамент производится согласно СНИПАМ 3.03.01-87, 2.02.01-83.

Способы укладки бетонного раствора:

  1. Заказываем готовые смеси бетона класса В22,5 — В17,5 на РБУ вашего города. Смесь доставляется к месту строительства в автобетоносмесителях. В случае если к месту заливки подъехать невозможно, то раствор подаётся к опалубке специальным рукавом. Стоимость услуги в таком случае возрастает, плюс дополнительно будет включена оплата простоя АБС.
  2. Приготавливаем раствор самостоятельно. Вариант сэкономит значительное количество денег на закупку бетонной смеси, но в этом случае и качество раствора будет ниже. Замешивая раствор соблюдайте рецепт и добавляйте специальные добавки.

Рецепт! Приготовление бетона классом B15 маркой М200 на 1м3. Пропорция для замешивания в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Бетонируем фундамент порциями или слоями. Каждый слой толщиной 20-30 см, без фанатизма не превышаем 40 см. После каждого слоя делаем виброуплотненние 5-10 минут. Чтобы не образовывались пустоты внутри.

После того как вы залили раствор по всей площади, накрываем фундамент плёнкой до затвердевания. Застывшую форму конструкция принимает за 25-30 дней.

Гидроизоляция и утепление

Фундамента малого заложения (МЗФЛ), как и любой другой нуждается в гидроизоляции и утеплении после застывания. Это необходимо для того, чтобы увеличить его долговечность, укрепив структуру за счёт снижения влагонепроницаемости.

Гидроизоляция бывает нескольких типов:

  1. Обмазочная. Ленту обрабатывают битумной или эпоксидной мастикой – это влагонепроницаемый материал.
  2. Рулонная. Обклеиваем ленту со всех сторон рулонными материалами: Бикрост, Технониколь: внешней, внутренней и сверху.
  3. Проникающая. На этапе создания бетонного раствора, добавляют специальную добавку – праймер. Специальные свойства добавки праймер способны уменьшить пористость бетона, при этом снижая его влагопроницаемость.

Совет! Хороший результат показывает комплексный подход. Сочетание проникающей инъекции в раствор с обмазочным или рулонным материалом.

Для утепления мелкозаглубленную ленту обшивают с внешней стороны пеноплексом или экструдированным пенополистиролом. Преимущество материалов в высоком коэффициенте теплосбережения, а также устойчивости к влаге и грызунам.
Крепится материал плитами к фундаменту. Утепляют основание вместе с цоколем.

Ленточный мелкозаглубленный фундамент для дома

Существует множество различных разновидностей фундаментов для дома, бани, гаража. Одни виды из них более популярны в массовых, другие же специализируются под использование в конкретных ситуациях (пример: на черноземе, песчаной или глинистой почве).

Но вряд ли кто-то будет спорить с тем, что именно армированный ленточный и плитный фундамент для дома, бани или гаража имеет самую высокую популярность в наших краях.

Читайте также: технология армирования фундаментной плиты.

Готовый мелкозаглубленный фундамент

В особенности армированный плитный или ленточный незаглубленный фундамент мелкого заложения в почве, устройство которого намного проще сделать, а потому эти виды можно сделать полностью своими руками. Именно про мелкозаглубленный фундамент для частного дома мы сейчас и поговорим.

Читайте также: особенности возведения разных типов фундаментов для дома своими руками.

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Читайте также: как сделать фундамент для дома с подвалом своими руками?

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

к оглавлению ↑

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Если стандартный монолитный глубокозаглубленный ленточный фундамент для дома или бани имеет глубину от 1 метра (а его общая высота может доходить до 2 и даже больше метров), то мелкозаглубленный образец вряд ли будет выше 1 метра.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

  • экономичность;
  • практичность;
  • возможность гасить нагрузки от нестабильных грунтов;
  • упрощенный расчет;
  • строительство ведется по более простой технологии.

Основные минусы:

  • не подходит для обустройства крупных тяжелых зданий;
  • в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

к оглавлению ↑

Технология строительства и ее нюансы

Разобравшись со всеми особенностями таких оснований, обратимся к процессам его непосредственного возведения.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

Как вы сами понимаете, технология строительства фундамента такого типа довольно проста. Мелкозаглубленный ленточный фундамент своими руками из газобетона возводить намного проще, чем стандартный из ФБС блоков.

Причем неважно, на песчаном или глинистом грунте вам предстоит работать. В любом случае такие основания не снабжаются подушкой, имеют гораздо меньший объем и проще армируются.

Расчет их выполняется тоже намного быстрее. Это подтверждает и текущий СНиП на ленточные фундаменты. Однако технология их возведения все равно имеет несколько нюансов, которые следует в обязательном порядке рассмотреть.

Читайте также: обзор лучших вариантов фундаментов для частного дома.

к оглавлению ↑

Оценка и расчет, разработка траншей и засыпка подготовки

Начало возведения оснований всегда выполняется по одному и тому же принципу. В первую очередь оценивают грунты, с которыми вам предстоит работать. Они оказывают решающее влияние на множество факторов.

Так, если вам предстоит сделать фундамент блоков ФБС из газобетона на песчаном слабом грунте, то необходимо будет выполнить дополнительный расчет нагрузок. Скорее всего, ширина стены в нем будет больше, чем у стандартных моделей, так как песок имеет свойство усаживаться.

Также в песчаном грунте чаще появляются грунтовые воды, и распространяются они быстрее, что приводит к необходимости дополнительной рулонной гидроизоляции как стен основания, так и нижней части перекрытия дома (или самого пола, если перекрытие не монтировалось).

Разметка плана фундамента

Оценку почвы выполняют с помощью геологического анализа. После этого выполняют примерный расчет габаритов фундамента и приступают к копке траншеи. Траншею раскапывают на 30-50 см шире, чтобы иметь возможность беспрепятственно организовать опалубку из бруса и сформировать все конструкции.

Если грунты слишком слабые, то стенки траншей могут укреплять изделиями из того же бруса или досок, но такое бывает очень редко. Ведь глубина заложения фундамента мелкозаглубленного типа равняется всего 0,5-0,8 метрам.

На дно траншей засыпают подготовку из гравия и песка. Их часто комбинируют, чтобы добиться большей устойчивости грунта.

После этого идет трамбовка подготовки и, если в этом есть необходимость, обустройство геотекстиля. СНиП рекомендуется выполнять устройство слоя геотекстиля в том случае, если грунты у вас очень нестабильны, могут просачиваться водой или прорастают различного рода сорняками.

Расчет конструкции любого фундамента – это чрезвычайно важный момент. Расчет ведется, применяя СНиП, ГОСТ и все доступные вам справочники.

Это если вы намереваетесь сделать всю работу самостоятельно. Впрочем, не худшим вариантом будет решение обратиться к специалистам, которые выполнят расчет быстро, и с гарантией положительного результата.

В мелкозаглубленных фундаментах обсчитывают основные габариты. Если фундамент монолитный, то принимаются и за расчет армирования фундамента.

Устройство основания, тип грунтов, уровень грунтовых вод и прочие подобные факторы будут напрямую влиять на то, каким будет расчет всех его габаритов, и что получится в итоге.

Читайте также: особенности возведения различных типов фундаментов своими руками.

к оглавлению ↑

Формирование опалубки

Непосредственно строительство монолитного основания начинается с оборудования опалубки. Опалубка создается из деревянного бруса и досок разных размеров. В нашем случае возможно применение сравнительно мягкого бруса, так как давление от мелкозаглубленных конструкций не столь серьезно.

Впрочем, качество дерева и самого бруса должно быть на высоте иначе опалубка может разрушиться еще на стадии заливки бетона. А это уже сулит огромные проблемы.

Дно опалубки, как правило, не формируется. Технология обустройства фундаментов позволяет использовать вместо дна гравийную подготовку, которую мы засыпали еще на стадии разработки траншей.

Арматурный каркас в опалубке мелкозаглубленного фундамента

Из бруса собираются исключительно стенки опалубки. Также с помощью более прочного бруса с большим сечением монтируются крепления для опалубки, чтобы ее не развалило напором бетонной массы.

Если говорить о конкретных габаритах бруса для опалубки, то вам понадобится несколько моделей разных размеров. В частности, нужна модель бруса габаритами 40*40 мм для креплений опалубки, доски разных размеров и модель бруса 20*30 мм для скрепления их между собой.

Саму опалубку собирают из укрепленных щитов разных размеров, которые подбирают с наружной стороны деревянными опорами. Сделать ее вполне реально своими руками.

Читайте также: несъемная опалубка из пенополистирола.

к оглавлению ↑

Устройство армирования

Как мы уже упоминали выше, сделать армирование фундамента своими руками тоже можно без особых проблем, однако конкретный арматурный каркас нужно рассчитать заранее.

Если говорить про общие рекомендации, то мелкозаглубленные фундаменты армируют вертикально ориентированным каркасом из нескольких уровней.

На нижнем уровне располагается мощная стержневая арматура А3 и А4. Ее диаметр может равняться 15-20 мм. Таких стержней не должно быть много. Как правило, хватает и 4 штук.

Выше идут хомуты-подставки. На них крепится второй уровень из более слабой арматуры толщиной до 14 мм. Таких уровней может быть несколько.

Все элементы обвязываются проволокой и прихватываются сваркой в местах критических сцеплений. Затем металлическая или стеклопластиковая арматура опускается непосредственно в опалубку.

Читайте также: как делается ручная вязка арматуры для фундамента?

Ставят ее на специальные держатели из пластика. Они необходимы для того, чтобы каркас держался на определенном уровне и не вываливался из нижней части конструкции.

к оглавлению ↑

Мелкозаглубленный ленточный фундамент своими руками (видео)

к оглавлению ↑

Заливка раствора

Раствор в фундамент заливают в последнюю очередь и только после того, как все предыдущие работы уже будут завершены. Заливают его с помощью разных методов. Самый продуктивный – это бетононасос. С его помощью удается заполнить всю полость среднего по своим габаритам ленточного фундамента всего за каких-то несколько часов.

Мы рекомендуем заказывать бетон на специальных заводах, чтобы его к вам привозили в мобильных бетономешалках или миксерах, как их называют в народе.

Такая рекомендация обуславливается необходимость залить фундамент за короткий срок. А самостоятельно сформировать достаточное количество бетонной массы, да еще и без крупного оборудования, практически невозможно.

С миксерами и бетононасосами же работа ускоряется в десятки раз.

Устройство мелкозаглубленного ленточного фундамента: технология и заливка

Сегодня, когда популярность строительства индивидуальных жилых домов невероятно возросла, стало наиболее актуальным и устройство мелкозаглубленного ленточного фундамента. На самом деле при возведении малоэтажных построек из легкого материала: дерева, бруса, каркасно-щитовых панелей, нецелесообразно применять монолитный фундамент, который необходимо располагать ниже уровня промерзания грунта.

Технология устройства

Разумеется, каждый владелец дома хочет иметь не только дом, который простоит много лет, но и желает экономно расходовать средства при возведении такой постройки. Для легких, одноэтажных зданий вполне допустимо устраивать основание, которое располагается выше уровня промерзания почвы. При достаточно качественном утеплении, такой фундамент вполне обеспечит тепло и требуемую прочность.

Ленточное основание данного типа, несмотря на то, что оно может находиться в толще прорезаемого грунта, должно быть выше уровня грунтовых вод, как минимум на 50 см.

К преимуществам оснований этого типа можно отнести следующие:

  1. Экономия расходуемых финансовых средств. По сравнению с монолитной железобетонной конструкцией, данная, будет стоить раза в три дешевле.
  2. При устройстве основания мелкого заложения сокращаются и объемы земляных, подготовительных работ, что в свою очередь сокращает общие сроки строительства. Устройство ленточного фундамента
  3. При таком основании в цокольном этаже можно устроить подвальное помещение в отличие от столбчато-ростверкового основания.

Но все же не стоит его применять на грунтах, которые обладают повышенным вспучиванием. В любом случае, прежде чем приступать к непосредственным действиям по возведению фундамента мелкого заложения необходимо знать некоторые нюансы.

  • при строительстве основания необходимо предусмотреть водостоки, которые помогут предотвратить излишнее скапливание воды у него.
  • если вы планируете замешивать бетонный раствор самостоятельно, то обязательно следует позаботиться о том, чтобы все слои фундамента были залиты сразу же. Не стоит заливать фундамент слоями в несколько дней, поскольку из-за этого между слоями образуется стыковочный шов, приводящий к потере прочности.
  • для предотвращения потери влаги из раствора следует позаботиться о том, чтобы верх основания был закрыт пленкой, а под фундаментом была обязательно устроена подушка из песка или гравия.

Строительные работы

Технология мелкозаглубленного ленточного фундамента, которая применяется в строительстве, начинается с предварительной разметки траншеи. Обычно используют для оснований мелкого заложения глубины траншеи 70 см, а ширину 80 см. Когда она выкопана, на дно засыпают слой песка. Здесь желательно использовать материал крупных фракций. Толщина песчаного слоя составляет около 20 см. После засыпки материал необходимо смочить водой и тщательно утрамбовать.

Ленточный фундамент

Так называемый «подушечный» слой устраивают под неглубоким монолитным фундаментом для того, чтобы частично заменить им пучинистый грунт. Песок практически не подвергается пучению и даже если он будет перенасыщен влагой, то во время замерзания не вызовет критических деформаций самого фундамента.

После того, как в подготовленную траншею насыпан и утрамбован песок, изготавливают опалубку. Для этого подойдут обычные не толстые доски. Из них сколачивают небольшие щиты, которые опускаются в траншею. Но здесь есть небольшой нюанс: устанавливать опалубочные щиты необходимо строго по уровню, как в вертикальной, так и в горизонтальной плоскости.

Для того чтобы сухие доски опалубочных щитов не вытягивали воду из бетонного раствора их нужно выстелить изнутри рубероидом или тщательно смочить водой.

Арматурный каркас

Для того чтобы основание под постройку выдержало большую нагрузку, было прочной и монолитной конструкцией. Обязательно следует закладывать внутрь основания металлический скелет, сваренный из прутков арматуры.

Для этого подойдет пруток, имеющий диаметр 16 мм. Их сваривают между собой в виде решетки или связывают вязальной проволокой. Если выбирать какой вариант лучше то сварка предпочтительнее, поскольку все должно быть зафиксировано жестко.

Металлический каркас собирают около траншеи, а потом опускают в нее, проверяя ровность при помощи строительного уровня.

Заливка каркаса бетоном

Заливка бетонного раствора

Устройство мелкозаглубленного ленточного фундамента обязывает заливать бетонный раствор таким образом, чтобы в нем образовывалось как можно воздушных пустот.

Именно поэтому раствор в идеале лучше заливать в несколько слоев. Толщина каждого слоя примерно 20 мм. После заливки бетон тщательно штыкуют, удаляя лишний воздух. Специалисты рекомендуют защитить фундамент и снаружи, осуществляя устройство специальных отмостков.

Фундамент мелкого заложения на пучинистых грунтах

Для того чтобы фундамент мелкого заложения на очень пучинистых почвах (глинистые, суглинистые грунты) следует позаботиться о дренажной системе основания. Для этого бурят скважины в количестве двух штук. Расстояние между ними выдерживают не менее 2, но и не больше 3 метров. Глубина скважины в максимальном размере не ограничена, а вот минимум должен соответствовать значению величины, на которую промерзает почва.

В пробуренную скважину на дно насыпают щебень, затем помещают трубу, которую изнутри также засыпают щебнем. Вокруг трубы выставляется опалубка, а в проемы засыпается слой песка, тщательно трамбуется, далее заливается бетонный раствор. В бетонную смесь обязательно опускается арматура.

Дренаж и гидроизоляция

Применение мелкозаглубленного ленточного фундамента должно быть совместимо с дренажной системой высокого уровня, ввиду неглубокого расположения основания.

Мелкозаглублённый фундамент ленточного типа

По наружной стороне подготовленного основания выкапывают траншею. Ее глубина должна доходить до слоя щебенки или песка самого основания. На дно новой траншеи также насыпается и тщательно трамбуется щебень. Следующим шагом является устройство отмостков, ширина которых варьируется от 50 до 100 см. Часто используют трубу, но можно применять и специальный материал, неподверженный гниению, например, акрил или стекловолоконную ткань.

Задача дренажной системы любого основания отводить от него излишек воды, образующейся при таянии снега и вовремя дождей. Сухой щебень обеспечит сухость самого грунта, находящегося под ним, что поможет избежать его пучения во время мороза.

Повысить долговечность основания может не только хороший дренаж, но и гидроизоляция. Она не только повышает устойчивость основания от атмосферных осадков. Часто фундамент мелкого заложения в сильные морозы промерзает насквозь. Гидроизоляция и слой пенополистирола поможет существенно снизить потери тепла из жилого помещения.

Меньшим по затратам и достаточно эффективным способом является обмазочная гидроизоляция. Правда есть один недостаток: поверхность основания должна полностью сухой. В противном случае слой гидроизоляции, в качестве которой используют битумную мастику, прослужит недолго.

Кроме того, слой защиты необходимо покрывать плотной пленкой или геотекстителем. Это вызвано тем, что при разности температур пучинистый грунт может увеличиваться в размерах, поднимая основание. Поэтому, чтобы избежать механических повреждений такой изоляции, нужна защита.

Ошибки, которых следует избегать

Строительство мелкозаглубленного ленточного фундамента сегодня стало очень популярным среди частных застройщиков. Зачастую владельцы будущих домов в целях экономии стараются заложить основание под постройку самостоятельно. В процессе работ следует избегать наиболее распространенных ошибок.

  1. Подушка под фундамент в идеале должна выполняться из речного песка. Отсыпать ее следует слоями не более 20 см, тщательно утрамбовывая каждый.
  2. Нельзя оставлять основание мелкого заложения не погруженным в грунт на зимний период. Если вы чувствуете, что не успеете закончить строительные работы вовремя, то вокруг фундамента нужно обязательно соорудить слой защитной теплоизоляции временного характера. Для этого подойдут опилки, шлак, керамзит.
  3. Нельзя начинать строительные работы по возведению основания, когда почва еще оттаяла не полностью. Все работы должны начинаться только тогда, когда грунтовые воды отойдут, а почва полностью оттает.
  4. Специалисты рекомендуют применять дополнительную арматуру для придания большей прочности основанию для внутренних стен конструкции.

Зная технологию устройства фундамента, возвести его собственными силами несложно. Главное это не торопиться и избегать типичных ошибок.

устройство, технология строительства и армирования, цена

Ленточный мелкозаглубленный фундаментОбщепризнанный способ заложения подошвы фундамента на слои грунта, находящиеся ниже глубины промерзания, подходит для сооружения 2-3-х этажных зданий из кирпича или камня. При строительстве легких домов несущая способность фундамента глубокого заложения используется всего на 10-20%.

Это значит, что до 90% строительных материалов расходуются непроизводительно. Для малоэтажных домов облегченной конструкции и летних домиков используют мелкозаглубленный ленточный монолитный фундамент, который закладывают непосредственно в промерзающие грунтовые слои, но выше уровня нахождения грунтовых вод – как правило, на 500-700 мм.

Преимущества мелкозаглубленного ленточного фундамента

Ленточный фундамент  представляет собой железобетонную ленту, заложенную подЖелезобетонная лента все несущие стены сооружения. Применяется для грунтов, не относящихся к категории сильно вспучиваемых и при низком расположении грунтовых вод. На таких фундаментах рекомендуют сооружать только легкие строительные конструкции.

Фундамент неглубокого заложения имеет ряд ценных преимуществ:

  • Цена мелкозаглубленного ленточного фундамента в 2-3 раза ниже стоимости оснований глубокого заложения.
  • Возможность существенного сокращения фронта земляных, арматурных и опалубочных работ. Это позволяет устроить фундамент ленточный мелкозаглубленный своими руками и существенно уменьшить сроки сооружения дома.
  • Устройство мелкозаглубленного ленточного фундамента, в отличие от незаглубленного основания, дает возможность устроить в доме небольшой подвал.
  • Этот тип основания меньше подвергается пучинистым явлениям по сравнению с незаглубленным.

Несмотря на упрощенный способ устройства, мелкозаглубленный фундамент успешно справляется с поставленной задачей прочного удержания дома на месте и предохранения его от деформаций.

Как сделать мелкозаглубленный фундамент ленточного типа

Траншея под мелкозаглубленный ленточный фундамент

Траншея под мелкозаглубленный ленточный фундамент

Для возведения фундамента такого типа выкапывают траншею глубиной 500-700 мм и шириной 600-800 мм. На дне траншеи устраивается плотная песчаная подушка толщиной от 200 до 400 мм. Песок смачивают и трамбуют с помощью подручных средств.

Подушка не только дает возможность заменить вспучиваемый грунт, но и служит распределительным слоем.Даже если песок насыщается водой и при замерзании вспучивается, то это происходит равномерно и не вызывает деформаций фундамента.

Следующим этапом является изготовление опалубки, для которой проще всего использовать оструганные с одной стороны доски. Для удержания опалубочных щитов применяют колья и распорки, вбиваемые по периметру траншеи.

При этом с помощью уровня необходимо проверить горизонтальность и вертикальность расположения всех щитов.

Внутренние поверхности опалубки необходимо покрыть гидроизоляционным материалом, например, рубероидом.

Армирование мелкозаглубленного ленточного фундамента

Армирование мелкозаглубленного ленточного фундамента

Армирование мелкозаглубленного ленточного фундамента производят с помощью прутьев диаметром 14-16 мм, которые укладывают вдоль ленты. В каркас продольные прутья связывают гладкими прутами сечением 10 мм. Для защиты металла от коррозии необходимо предусмотреть зазор между продольными прутьями и поверхностью фундамента.

После устройства опалубки и создания каркаса приступают к заливке бетона. На этой стадии важно избежать образования в бетонной смеси воздушных пустот. Для этого смесь заливают слоями по 22 мм, каждый слой тщательно уплотняют. Пазухи засыпают песком, а с внешней стороны для защиты фундамента выполняется отмостка.

Технология строительства ленточного фундамента на глине

Пучинистые грунты, к которым относятся глины и суглинки, доставляют немало сложностей при устройстве фундамента. Решение данного вопроса состоит в устройстве дренажной системы.

После выкапывания траншеи бурят две скважины с расстоянием между ними 2-3 метра, минимальная глубина которых равна глубине промерзания грунта, а максимальная неограничена.

Устройство дренажной системы для фундамента

Устройство дренажной системы для фундамента

Внутрь скважины вставляется труба, которая засыпается щебнем. Дно траншеи под фундамент засыпают щебнем, области вокруг труб засыпают песком, который необходимо тщательно утрамбовать. Сверху на него также засыпается щебень. Далее, как и обычно, устанавливаются опалубочные щиты, арматура, заливается бетонная смесь.

После затвердевания бетонной смеси снаружи фундамента устраивается траншея глубиной, достигающей щебневый слой фундаментной траншеи. Траншея засыпается щебнем, сверху устраивается отмостка шириной 500-1000 мм. Вместо трубы можно использовать нетканный негниющий материал – агрил, пенополипропилен, стеклоткань.

Дренаж фундамента дает возможность отвести талые и дождевые воды в щебень, а затем в дренажные трубы. Фундамент постоянно находится в засыпке из сухого щебня, а сухой грунт во время мороза не подвержен пучению.

Гидроизоляция фундамента: её необходимость и  основные виды

Одним из условий долгосрочной эксплуатации фундамента является устройство его надежной гидроизоляции.

Водозащита основания дома может выполняться несколькими способами:

  • Обмазочная гидроизоляция  наименее затратный, но и наименее долговечный вариант, из-за её уязвимости к механическим повреждениям. К тому же, при нанесении водозащитного слоя поверхность фундамента должна быть совершенно сухой. Обмазочная гидроизоляция фундамента

    Обмазочная гидроизоляция фундамента

Обмазочная изоляция может применяться, если в дальнейшем будет произведено утепление мелкозаглубленного фундамента, защита его геотекстилем или кирпичной кладкой.

  • Чаще всего, для гидроизоляции используют рубероид. Его укладывают на предварительно нанесенную на фундамент горячую мастику. При двойном слое рубероида нахлест должен составлять 150-200 мм.
  • Напыляемая гидроизоляция наносится специальным распылителем. Перед обработкой опылением фундамент необходимо очистить от пыли.

Мелкозаглубленные ленточные фундаменты в последние годы нашли широкое применение в загородном строительстве, особенно у застройщиков, возводящих дома своими силами.

Где используется мелкозаглубленный фундамент и как правильно смонтировать - СамСтрой

Началом строительства любого здания является закладка фундамента. При выборе типа основания следует учитывать различные факторы, начиная от особенностей грунта и заканчивая конструктивными особенностями основного строения. Последнее время популярностью пользуется мелкозаглубленный ленточный фундамент, это объясняется его универсальностью, небольшими затратами на строительные работы и возможностью возвести конструкцию без применения тяжелой строительной техники.

КОГДА ИСПОЛЬЗУЕТСЯ ФУНДАМЕНТ МЕЛКОГО ЗАЛОЖЕНИЯ

Такое основание можно смело возводить под легкие загородные строения небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пенобетонных блоков, каркасно-щитовые сооружения. Не исключено использование мелкозаглубленного фундамента под кирпичные дома при условии, что стены будут иметь незначительную толщину.

Высота строений, возведенных на фундаменте мелкого заложения не должна превышать трех этажей.

Где используется мелко заглубленное основание

Кроме этого мелко заглубленное основание подходит для строительства на грунтах, склонных к пучению, так как небольшое заглубление защищает конструкцию от воздействий пучинистого грунта.

ОСОБЕННОСТИ ВОЗВЕДЕНИЯ МЕЛКО ЗАГЛУБЛЕННОГО ОСНОВАНИЯ

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелко заглубленного фундамента

-Такое основание требует обязательной защиты от осадков. Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента.

-Одним из способов защиты мелко заглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве.

-При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.

-В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон.

-Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

ЧТО СЛЕДУЕТ ПРИНИМАТЬ ВО ВНИМАНИЕ ПРИ СТРОИТЕЛЬСТВЕ МЗЛФ

Очень важным фактором является тип грунта на участке. Дело в том, что на грунтах органического происхождения и на глине строительство мелкозаглубленного ленточного фундамента запрещается.

Не меньшее значение имеет уровень грунтовых вод. Очень близкое их расположение может стать причиной быстрого разрушения бетонной ленты мелкого заложения.

Рельеф местности определяет степень сложности возведения мелко заглубленного фундамента. При сильном перепаде высоты лучше возвести фундамент другого типа.

ПРАВИЛА ВЫПОЛНЕНИЯ РАСЧЕТОВ НАГРУЗКИ НА МЕЛКО ЗАГЛУБЛЕННЫЙ ЛЕНТОЧНЫЙ ФУНДАМЕНТ

При выполнении расчетов нагрузки на фундамент мелкого заложения важно учесть все параметры. Общая нагрузка на основание дома может быть постоянной и переменной. В первом случае речь идет о следующем:

-Конструкция здания и его особенности.

-Этажность строения и его общая высота.

-Материал, который планируется использовать для возведения стен и перегородок здания.

-Нагрузка от кровельной конструкции, включая вес кровельного материала.

Кроме того следует учитывать сезонные нагрузки от осадков, особенно в зимнее время. Именно зимой снежная масса на крыше дома оказывает большое давление.

К нагрузкам переменного типа относится количество жильцов, вес мебели и подобные факторы.

ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА МЗЛФ

Мелко заглубленная бетонная лента основания возводится достаточно просто, поэтому все работы доступны для самостоятельного выполнения. Кроме того для этого процесса потребуется несколько помощников, а вот без тяжелой строительной техники можно обойтись.

НАБОР ИНСТРУМЕНТОВ ДЛЯ РАБОТЫ

Строительство ленточного мелко заглубленного основания требует набора самых простых инструментов:

Наборы инструментов

-Лопата, можно приготовить совковую и штыковую лопату.

-Молоток и кувалда.

-Электрическая дрель, болгарка с дисками, шуруповерт.

-Рулетка и строительный уровень.

-Обычная веревка или строительный шнур.

ТРАНШЕЯ

При определении ширины траншеи учитывается ширина стены и размер толщина опалубочной конструкции. Непосредственно монолит фундамента должен получиться вровень со стеной, но с учетом опалубки ширина траншеи должна быть немного больше. Если строительство ведется на сыпучем или пучинистом грунте, то следует еще немного увеличить этот параметр траншеи.

Прежде чем приступить к рытью траншеи необходимо сделать разметку участка, используя для этого деревянные колышки и строительный шнур или веревку. Колышки вбивают по углам будущего фундамента, а шнур натягивают между ними по периметру. При этом следует отметить и внутренний, и наружный периметр.

Если строительство не требует точных расчетов мелко заглубленной бетонной ленты, то глубина заложения определяется расположением слоя твердой глины. В этом случае дно траншеи следует опустить на 25-30 см ниже верхнего уровня глиняного слоя.

Копка траншеи

Для общего ознакомления следует сказать, что грунт чаще всего представляет собой следующую структуру:

-Верхние 10 см – слой плодородной почвы.

-Следующие 10-20 см занимает смесь песка и глины.

-Ниже этого слоя располагается твердая глина, копать которую достаточно трудно.

Дно траншеи следует углубить примерно на 30 см, чтобы соорудить фундамент и подушку для него. Таким образом, общая глубина фундамента мелкого заложения составляет около 0,7 метра. Такой параметр вполне соответствует требованиям, которые предъявляются при строительстве каркасных, щитовых и других строений небольшого веса.

СОЗДАНИЕ ПОДУШКИ

Чтобы сезонные подвижки грунта и другие изменения в почве равномерно распределялись по всей площади подошву фундамента, необходимо создать своеобразную подушку из песка и щебня. Песчаный слой должен иметь толщину около 5 см. песок засыпают в траншею, разравнивают, поливают водой и тщательно утрамбовывают. Щебень насыпают слоем такой же высоты, хорошо разравнивают, уплотняют и заливают жидким цементным раствором. В результате выполненных действий получается подошва фундамента.

АРМИРОВАНИЕ

Армируем МЗЛФ

Прочность и надежность любого фундамента обеспечивает каркас из арматурных прутьев. Не рекомендуется пренебрегать созданием армирующего пояса, так как он принимает на себя основную нагрузку. По этой же причине не следует экономить на арматуре или использовать элементы низкого качества.

Для создания армирующего пояса необходимо взять прутки арматуры сечение 10-12 мм и связать их, создавая два уровня по два прутка. Ширина и высота армирующего каркаса определяется параметрами фундамента, от каждого края фундамента арматура должна отступать на 5 см. основные прутья каркаса нужно обязательно связать между собой вертикальными и поперечными прутками. Для вязки лучше всего использовать специальную мягкую проволоку. При необходимости соединения прутьев по длине важно делать нахлест концов арматуры в 10-15 см.

ОПАЛУБОЧНАЯ КОНСТРУКЦИЯ

Опалубку можно возводить перед сборкой армирующего пояса, но для удобства этот этап немного отодвигают. Дело в том, что в готовой опалубочной конструкции вязать каркас намного сложнее.

Основное предназначение опалубки – формирование ровных стенок бетонной ленты, поэтому для ее изготовления необходимо использовать щиты, сколоченные из досок или фанеры. Внутренняя часть щитов должна быть максимально гладкой, поэтому доски хорошо обрабатывают . Чтобы конструкция смогла удержать внутри тяжелую бетонную массу, рекомендуется сделать подпорки и перемычки. Подпорки устанавливают с внешней стороны конструкции на расстоянии 50-60 см, перемычки закрепляют по верхнему краю щитов, чтобы опалубка не разъехалась под давлением бетона.

ЗАЛИВКА БЕТОНА

Качественный фундамент может получиться только при использовании качественно приготовленного бетона. Поэтому идеальным вариантом считается раствор, приготовленный в заводских условиях. Большинство опытных мастеров советуют по возможности использовать именно этот вариант. Однако при незначительном бюджете строительства экономия требуется на каждом этапе, включая приготовление бетона. Отличным решение проблемы может стать мобильная бетономешалка, ее можно взять в аренду, что существенно сэкономит средства.

Качество бетона также зависит от используемых компонентов и их количества, следовательно, соблюдение пропорций и качественные ингредиенты помогут изготовить прочное и надежное основание для дома или другой постройки.

Заливку бетона рекомендуется выполнять в один прием, при этом толщина одного слоя не должна превышать 20-25 см. После заливки одной порции необходимо уплотнить бетонную массу, для этой цели применяют вибратор или обычный металлический прут. В последнем случае бетон осторожно протыкают в нескольких местах, удаляя пузырьки воздуха. Уплотнение бетонного раствора способствует повышению прочности всего основания.

По окончании заливки бетонной массы поверхность фундамента хорошо разравнивают и оставляют на 28-30 дней, чтобы бетон застыл и набрал необходимую прочность. В течение этого времени фундамент защищают от мусора и осадков, накрывая его полиэтиленовой пленкой. Кроме того в жаркие дни поверхность постоянно опрыскивают водой, чтобы бетон не растрескивался. Возможно,

УТЕПЛЕНИЕ И ГИДРОИЗОЛЯЦИЯ

Чтобы избежать промерзания фундамента мелкого заложения, не стоит пренебрегать утеплением и гидроизоляцией основания. При этом защита должна захватывать и вертикальные, и горизонтальные стенки.

Ленточный фундамент мелкого заложения можно сделать своими руками. При этом необходимо принять во внимание основные факторы, оказывающие влияние на качество основания, учесть особенности возведения фундамента такого типа и соблюдать технологию его строительства.

от А до Я +Видео

раскатывает-бетонПри строительстве домов на выборе варианта фундамента учитываются некоторые факторы. Основные показатели, которые следует учитывать, это характеристики грунта (состав и промерзание зимой), вес дома и собственно ваш бюджет.

Закладка монолитного фундамента своими руками

Мелкозаглубленный фундамент для дома, о котором мы будем вести речь, позволит вам несколько сэкономить, ведь закладывается он не очень глубоко, а значит и расход материалов будет снижен. Подходит он для несложных грунтов и достаточно легких построек, хотя дома из дерева или пенобетона позволяет строить даже в несколько этажей.

Глубина заложения данного типа фундамента – небольшая (об этом говорит нам и само его название).

глубина-мелкозаглубленного

Ленточный мелкозалубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

  • бутобетон (бутовый камень), подходит для легких песчаных почв или
  • кирпич, для почв с минимумом грунтовых вод.

Мелкозаглубленный фундамент на пучинистом грунте

Пучинистость грунта вовсе не является противопоказанием для возведения мелкозаглубленного фундамента.   Основание дома в данном случае закладывается на достаточно небольшую глубину, поэтому и силы морозного пучения воздействуют на такой фундамент минимально.

Также мало подвержен данный тип и воздействию грунтовых вод.

инструкция-мелкого-заложения-фундамента

Утепление мелкозаглубленного фундамента

Грамотное утепление позволяет защитить конструкцию от промерзания, а значит и от разрешения. Довольно удобным, эффективным и экономически выгодным является использование для утепления пенополистирола (по-простому — пенопласта).

Хорошее утепление позволит продлить срок службы фундамента и уменьшит расходы на отопление.

Хотя данный вид фундамента сложно назвать малозатратным, однако он подкупает своими показателям прочности и надежности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
