Установка винтовой лестницы – Винтовая лестница из металла на центральном столбе. Монтаж винтовой лестницы. Делаем винтовую лестницу своими руками. Обзор основных разновидностей металлических винтовых лестниц, технология сборки каркаса и монтажа.

пошаговые инструкции с фото и видео

Постройка вашей собственной деревянной винтовой лестницы может стать захватывающим опытом в строительстве. Убедитесь в том, что у вас достаточно опыта в подобных работах, т.к. понадобятся некоторые навыки в математике, распилке, точных измерениях, а больше всего понадобится времени и терпения. Если вы не обладаете такими качествами, вы можете приобрести готовый набор для винтовой лестницы, и она может быть построена уже через 3 часа при использовании одной лишь только дрели (такой случай рассмотрен ниже). Однако если вы предпочитаете делать все своими руками, то эта статья расскажет вам подробно и пошагово как построить деревянную винтовую лестницу, которая сохранится на протяжении десятилетий.

Пошаговый мастер-класс

Что вам понадобится:

• Стальная опора 3,5 дюйма типоразмера Schedule 40
• Древесина 1×8
• Древесина 1×12
• Соединительные стойки
• Стойки перил
• Перила заданной формы
• Металлические основы ступеней
• Сварочная горелка

Шаг 1: расчеты в проекте

Самый важный этап при сооружении винтовой лестницы – расчет размеров. Это единственное, что нужно сделать идеально, для того чтобы все получилось. Поэтому будьте внимательны и не спешите. Для начала необходимо измерить расстояние от пола до пола. Предполагается, что уже имеется готовый проем для установки лестницы. Если же нет, то приступайте к вырезанию проема, чтобы выполнить это измерение.

Предположим в данной статье, что расстояние от пола до пола 3 м. В таком случае, чтобы определить количество необходимых ступеней, мы делим на 7, так как подъем на ступеньку равный 18 см является идеальным. 300 см ÷ 18 см = 16.6 ступеней. Округлим это значение до 17. Верхний уровень будет являться 17 ступенью, поэтому вам нужно будет сконструировать 16 ступеней. Затем рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Используя этот расчет, мы нашли, что высота подъема на одну ступень (вертикальное расстояние от одной ступеньки до другой) равна 18 см. Ширина каждой ступени по внутреннему краю будет равняться 10 см, чтобы обеспечить согласование с 10-сантиметровой центральной опорой с пространством для сварного шва сверху и на боковых сторонах. Для определения размеров ступенек с наружного края рассмотрим наружный диаметр лестницы без перил и стоек перил. Центральная опора и две ступени составляют общий диаметр 172 см. Вы можете определить длину окружности, взяв диаметр лестницы и умножив на 3,1416. Таким образом, 172 см x 3,1416 = 540 см (округлено до ближайшего целого). Так как мы будем делать 17 ступенек, 210 ÷ 17 = 32 см. Чтобы создать перекрытие в 2.5 см, мы сделаем ширину ступеней на наружном краю 35 см (горизонтальный размер, от передней части до задней).

Шаг 2: центральная опора

Сейчас у вас есть все необходимые размеры, поэтому пришло время начать сборку лестницы. Для обеспечения надежности это будет деревянная винтовая лестницы с металлической центральной опорой и металлическими основаниями ступеней. Позже, если захотите, вы можете покрыть металлический столб деревянным шпоном. При использовании стальной трубы 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 10 см отрежьте 400 см этого материала. Из этих 400 см 300 предназначены для 17 ступеней, 90 см для верхнего защитного ограждения и 10 см дополнительно в качестве небольшого запаса. Если вы не хотите, чтобы центральная опора была частью верхнего ограждения, просто уберите дополнительные 90 см.

До установки центральной опоры необходимо произвести разметку столба в тех местах, где вы собираетесь устанавливать ступени, то есть каждые 17.64 см, как мы определили в Шаге 1. Затем, вы можете увенчать верхний конец при помощи толстой круглой пластины и аккуратно приварить. На нижнем конце должна быть квадратная площадка высотой 1 см и размерами 30 на 30 см, заваренная со всех сторон. Затем проделайте отверстия в каждом углу площадки для использования анкерных болтов для бетона для присоединения к фундаменту.

Шаг 3: сооружение ступеней

Разобраться с основаниями ступеней можно двумя способами: вы можете или приобрести готовый комплект, или сделать их самостоятельно, используя стальные настильные листы безопасности (также называемые рифлеными пластинами).

Прикрепите ступени на центральную опору в отмеченных местах, убедитесь, что присоединяете их строго перпендикулярно к опоре в обоих направлениях. Устанавливайте их согласно выбранному направлению поворота вашей лестницы. Каждая следующая ступенька должна перекрывать предыдущую на 2.5 см таким образом, чтобы вы могли прикрепить соединяющие стойки.

Соединяющими стойками называются такие стойки, которые присоединяют одну ступеньку к другой. Для вашей лестницы вы можете выбрать любой материал стоек перил и соединяющих стоек от металла до дерева. Однако, независимо от того, какой материал вы будете использовать, постоянно проверяйте себя, что вы не забываете прикреплять каждую соединяющую стойку. Когда все ваши основания ступеней и соединяющие стойки будут установлены, вернитесь назад и приварите все основания ступеней к центральной опоре. После чего используйте деревянные ступени, которые накладываются на металлические основания. Подобно нашим вычислениями в Шаге 1, ступени должны быть размерами 10 см по внутренней ширине, 35 см по внешней ширине и 80 см в длину. Затем вы можете просто проделать отверстия, в тех местах, где устанавливаются соединяющие стойки.

Шаг 4: завершение работы

Теперь ступеньки и соединительные стойки установлены, осталось лишь присоединить стойки перил и перила. Также как и для соединительных стоек, вы можете выбрать любой тип конструкции для стоек перил, однако лучше всего выбрать что-то подходящее под уже выбранные соединяющие стойки. Далее ввинтите по 3 стойки перил на ступеньку таким образом, чтобы между ними, согласно строительным нормам, зазор был не больше, чем 10 см. После того, как стойки перил будут установлены, вы можете присоединить к ним перила. Их лучше всего приобрести заранее заданной формы, чтобы они могли изгибаться по направлению лестницы. После того, как перила будут установлены, вы можете наслаждаться вашей новой винтовой лестницей.

Установка готового набора винтовой лестницы

Если у вас недостаточно опыта для конструирования с нуля, то разберем установку лестницы с использованием уже готового набора.

Материалы

• Шпаклевка
• Краска
• Набор для винтовой лестницы

Инструменты

• Валик
• Шпатель для гипсокартона
• Шпатель
• Кисть
• Наждачная бумага
• Набор ключей
• Щетки
• Абразивная губка
• Электроножовка
• Дрель
• Сверла
• Шестигранный гаечный ключ
• Лом
• Временная опора

Шаг 1: покупка винтовой лестницы

До начала работ удостоверьтесь, сверившись со строительными нормами и правилами вашего региона, что такой тип лестниц разрешен для установки. Закажите стандартный набор или уже собранную лестницу и готовую к установке. Помните, что для предварительно собранных лестниц понадобится большой дверной проем. Они бывают из самых различных материалов и обычно до 3 м в высоту.

Заказывая стандартный набор для винтовой лестницы, измерьте расстояние от пола до пола и определитесь с подходящим диаметром. Проверьте наличие всех деталей и инструкций по сборке. Ознакомьтесь с инструкциями по сборке.

Шаг 2: удаление старой лестницы

Постепенно разберите существующую старую лестницу, начиная со стоек перил. При возникновении трудностей с удалением каких-либо элементов используйте электроножовку для разрезки. Будьте осторожны при удалении опорных балок, они самые большие и наиболее тяжелые элементы конструкции.

Шаг 3: ремонт стены

Практически невозможно убрать лестницу, не повредив стену в какой-то мере. Отремонтируйте ее, используя гипсокартон (в помощь материал стены из гипсокартона своими руками), армирующую сетку и цементный шов для серьезных повреждений или шпаклевку для менее выраженных повреждений.

Шаг 4: покраска стены

Теперь, пока новая лестница не была установлена, а стена не загромождена, пришло время покрасить стену ровным цветом.

Шаг 5: перемещение несущих опор

Вы можете передвинуть несущие опоры, если дизайн вашей винтовой лестницы требует этого. Используйте временные опоры для поддержания платформы (изображение 1), пока вы удаляете балку с угла верхнего помещения. Используйте элекроножовку, чтобы отрезать вбитые под углом гвозди несущей опоры (изображение 2), а затем приподнимите верхнее помещение. Теперь вы можете переместить несущую опору, куда вам захочется. Заделайте отверстие от балки в полу, если необходимо. Уберите временную опору.

Шаг 6: сборка лестницы

Следуйте инструкциям производителя для сборки лестницы. Большинство производителей предлагают прикреплять верхнюю лестничную площадку и ступени на центральную опору, а затем поднять опоры и установить в нужную позицию. Присоедините верхнюю площадку, а затем закрепите нижнюю часть несущей опоры. Ступени устанавливается друг за другом сверху вниз. Очень важно убедиться, что все ступени ровные, а несущая опора и стойки перил вертикальные.

Шаг 7: присоединение перил

Предварительно просверлите отверстия (если перила алюминиевые) и присоедините их при помощи шурупов с плоскими коническими головками (изображение 1). Установите верхние перила (изображение 2). Отрежьте излишки изогнутых перил, отшлифуйте место обрезки при помощи абразивной губки и наденьте крышку.

Шаг 8: установка ступеней

Ступени обычно поставляются незавершенными. Покрасьте и окончательно обработайте их, чтобы они подходили под декор помещения. Каждому слою полиуретана требуется, приблизительно, 8 часов, чтобы высохнуть, поэтому стоит сделать это заранее. Следуйте инструкциям производителя для их установки.

Готово:

Видео

Винтовая лестница на второй этаж своими руками

Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.

Основные способы крепления винтовой лестницы

Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.

Есть два варианта установки винтовой лестницы.

• Ступени в такой конструкции крепятся на несущей опоре и винтовых поручнях. Это достаточно дешевая и надежная конструкция.
• Ступени и под ступени крепятся без использования опоры на гнуто — клееные поручни. Подобная конструкция сложна в монтаже и обычный обыватель вряд ли справится с такой работой, поэтому рассматривать установку лестницы этого типа мы не будем.

Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.

Материалы и инструмент

Для работы нужно подготовить следующий инструмент:

• Верстак;
• Шуруповерт и циркулярку;
• Транспортир и угольник;
• Линейку, рулетку и уровень.

Из материалов нам понадобится:

• Составной опорный столб;
• Втулки- проставки или гильзы;
• Доска из древесины твердых пород;
• Поручни с балясинами;
• Больцы.

Инструкция по монтажу винтовой лестницы

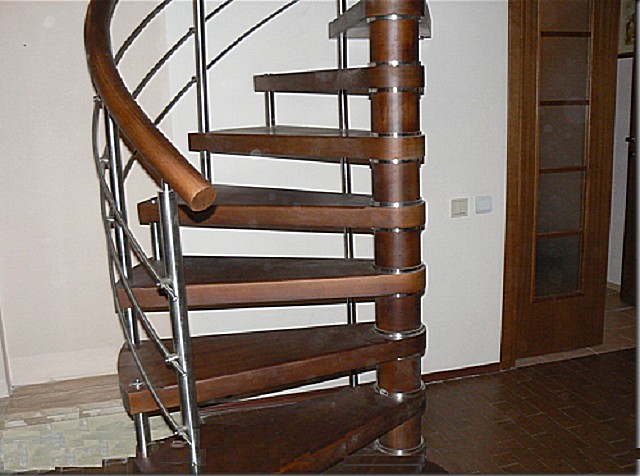

Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.

Шаг 1: Чертеж.

Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.

СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы. Самый удобный угол подьема от 23 до 37 градусов.

Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.

Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.

СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Шаг 2: Готовим опору.

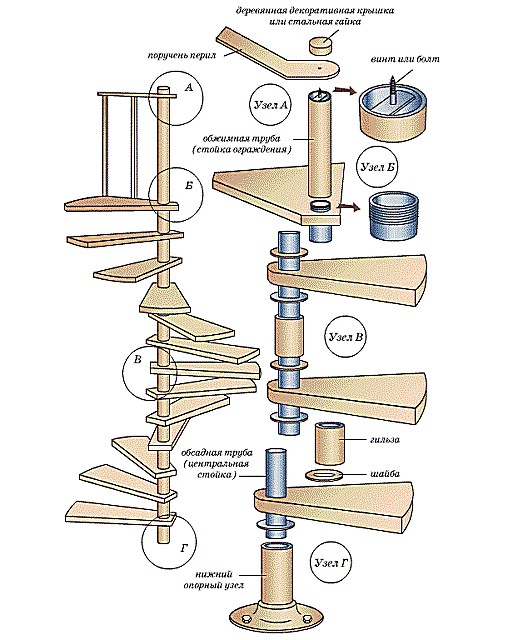

В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.

ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!

Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.

Шаг 3: Подготавливаем ступени.

В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.

ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.

Шаг 3: Сборка.

После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.

Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.

Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.

СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.

Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

варианты конструкций для монтажа своими руками (фото и видео)

Винтовыми лестницами называются конструкции, все ступени которых являются забежными. Иногда такие конструкции являются единственным возможным решением. К примеру, винтовые лестницы на второй этаж могут быть установлены в помещениях, в которых не остается места для других типов лестниц.

Винтовая лестница

Общие сведения

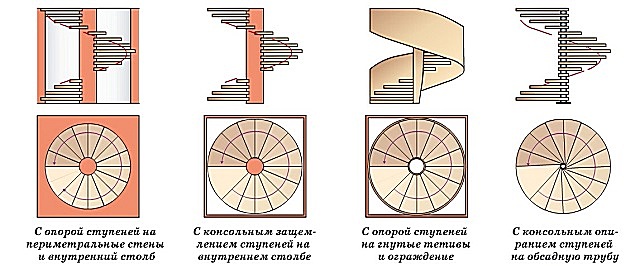

Типы винтовых лестниц

Существуют различные варианты винтовых лестниц:

• Ступени консольно устанавливался на центральную стойку.
• Ступени крепятся к гнутым тетивам и перилам при помощи больц.
• Ступени консольно защемляются на опорном столбе.
• Ступени крепятся одновременно к опорному столбу и к стенам окружающим конструкцию. В этом случае строится специальный колодец.

Обычно, даже если используются гнутые тетивы или больца лестницы, проступи одной стороной крепятся к центральной опоре. При этом они устанавливаются радиально, образуя таким образом винт.

Достоинства

Как правило, винтовая конструкция занимает в полтора раза меньше места, чем обычная прямая. Радиус окружности формирует длина проступи. Помимо компактности, такие конструкции имеют и другие достоинства. В частности, они смотрятся очень необычно и оригинально, поэтому могут стать украшением интерьера.

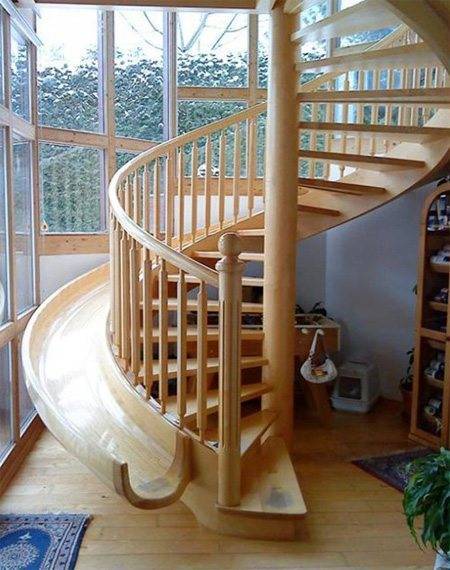

Лестница с горкой

Совет!
Если проявить креативность при проектировании конструкции, то можно получить неожиданный и очень интересный результат.
К примеру, винтовая лестница с горкой может служить не только средством подъема на второй этаж, но еще и развлечением для вашего ребенка.

При этом, стоимость винтовой лестницы значительно ниже, чем конструкций других типов. Поэтому они являются отличным вариантом для подъема на мансардный этаж. Однако, наряду с достоинствами имеются и некоторые изъяны.

Недостатки

При всей своей красоте и компактности, такие конструкции не очень удобные. В частности, они не позволяют транспортировать груз, за исключением более габаритных конструкций, в которых применяются гнутые тетивы, но в таком случае занимаемая площадь сильно увеличивается.

Частое «кружение» в течение дня может утомить и вызывать раздражение. Кроме того, такие лестницы довольно сложно изготовить своими руками.

Виды винтовых лестниц

С опорой поступей на консоль

Это наиболее распространенный вид конструкций. Несущим элементом в данном случае является исключительно центральная опора. Чаще всего – это толстостенная труба, диаметр которой должен быть не менее 50 мм.

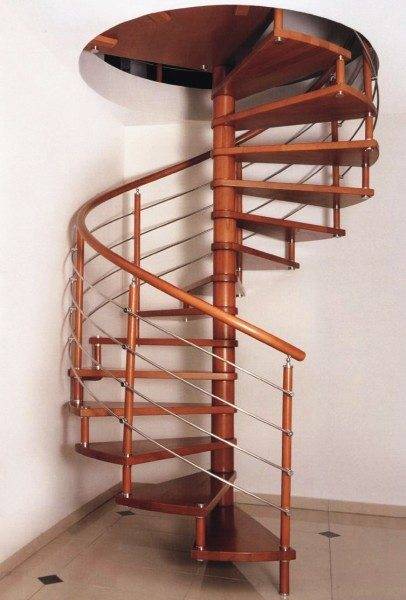

Консольная конструкция

Если посмотреть на изделие в разрезе, то окажется, что ступени для винтовой лестницы и труба чередуются. Это связано с тем, что проступи с узкой стороны имеют отверстие, которыми они насаживаются на стойку, а между ними расположена втулка из трубы более толстого диаметра, чем стойка. Если ступени металлические, то обычно их каркас приваривается к втулкам.

В отличие от вышеописанных конструкций, эту не так сложно выполнить самостоятельно. Как собрать винтовую лестницу с опорой проступей на консоль мы рассмотрим ниже.

С опорой на перила и тетивы

Данный вид изделий вообще не имеет опорного столба. Конструкция смотрится очень красиво и необычно, однако изготовить ее крайне сложно. Ступени изделия крепятся к тетивам, завернутым в спирали.

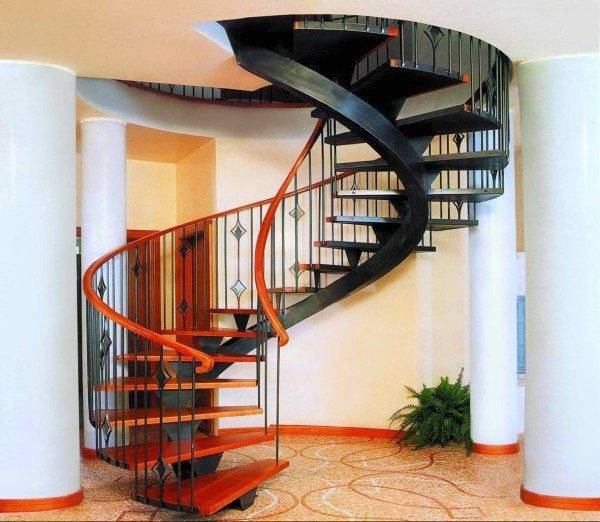

Конструкция с несущей тетивой

Сделать такую лестницу самостоятельно в домашних условиях практически невозможно. Это связано необходимостью наличия специального оборудования и опыта.

С защемлением проступей в опоре

Этот тип конструкции схожий с консольным, однако, ступени вставляются в прорези, сделанные в опоре, а не надеваются на нее. Как и все предыдущие типы лестниц, она не требует наличие стен по периметру. Чаще всего, в ее основе лежит монолитный опорный столб.

Конструкция с защемлением проступей

С креплением ступеней к опоре и стенам

Данный вид лестницы требует возведение специального колодца, что усложняет процесс изготовления конструкции. Но за то, такое изделие отличается надежностью. Кроме того, имеется возможность сделать длинные и широкие ступени, что делает передвижение более комфортным.

Конечно, в частном строительстве не имеет смысла заниматься подобным строительством. К тому же изделие получится очень громоздкой.

Материал

Винтовые лестничные конструкции бывают металлическими, деревянными и бетонными. Каждый материал, как обычно, имеет свои преимущества и недостатки. Поэтому рассмотрим особенности каждого из них.

Металлические

Металлические конструкции довольно легкие при сборке, безопасные и достаточно удобные в использовании. Чаще всего такие конструкции имеют деревянные проступи, которые крепятся на металлический каркас.

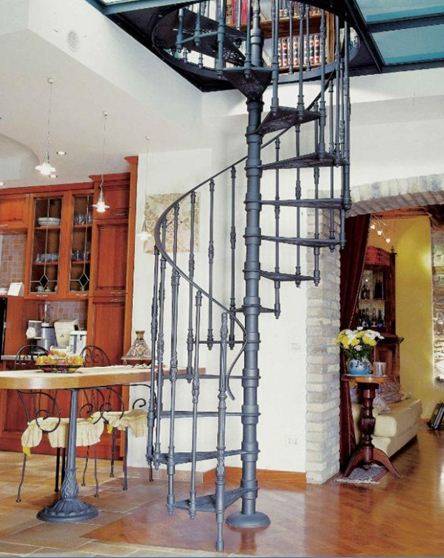

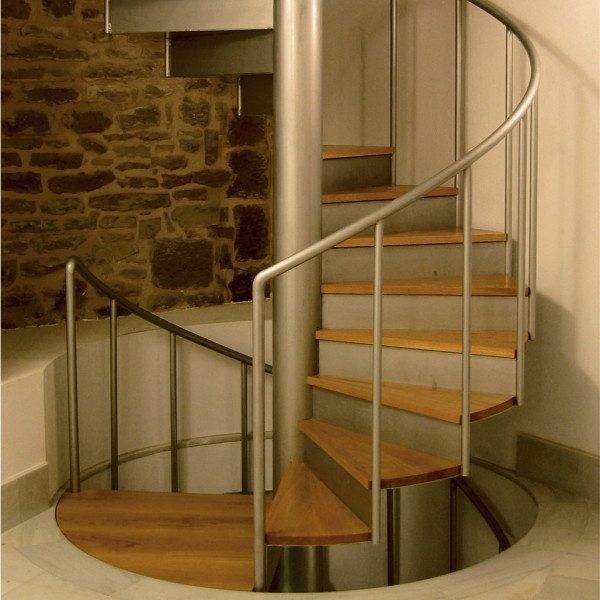

Металлическая винтовая лестница

Для наружных конструкций проступи также вываривают из металла. Чаще всего их делают из прутьев арматуры.

В последнее время все большую популярность набираю готовые металлические изделия, особенно винтовые китайские лестницы, так как отличаются невысокой ценой. Они продаются набором, который собирается на объекте как конструктор, что очень удобно.

Правда, сколько стоит винтовая лестница такого типа,сказать довольно сложно. Все зависит от качества материала, а также размеров самой конструкции. Такие «конструкторы» можно порекомендовать тем домовладельцам, которые не уверены, что смогут сделать лестницу самостоятельно.

Деревянные

При изготовлении лестниц из дерева используются только твердые породы древесины – бук, дуб или ясень. Правда, иногда используются и сосна, не смотря на то, что считается полутвердой. Главным ее преимуществом является невысокая цена.

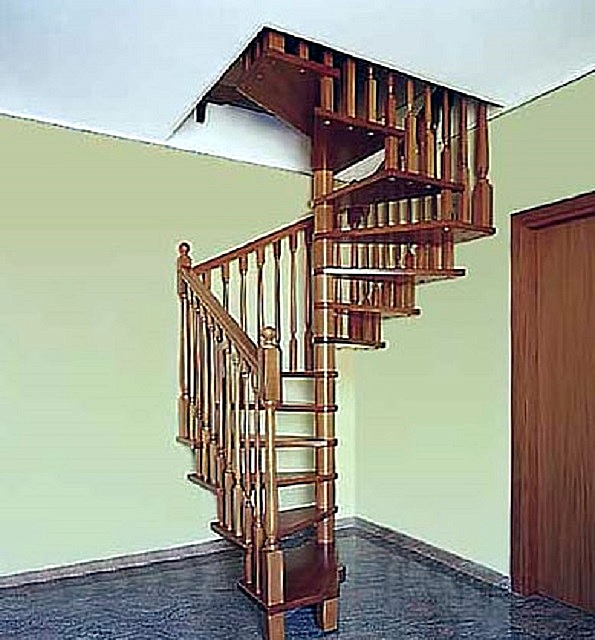

На фото – деревянная конструкция

Деревянные лестницы обычно устанавливают внутри домов. Принцип изготовления полностью соответствует металлическим конструкциям, за исключением некоторых элементов крепления.

Бытует мнение, что деревянная лестница менее надежная и долговечная. Однако, если при изготовлении использовалась твердая, качественная древесина, то изделие получится очень долговечным.

Кроме того, дерево, как известно, способно придавать помещению особый уют. Поэтому деревянная винтовая лестница на второй этаж может стать еще и естественным украшением дома.

Бетонные

Монолитные бетонные изделия обладают целым рядом достоинств:

• Не имеют элементов, которые под воздействием динамических нагрузок начинают расшатываться.
• Не издают негативные скрипящие звуки, даже если сверху облицованы деревом.
• Не подвержены возгоранию.
• Позволяют воплотить практические любые дизайнерские задумки. Лестницы могут быть как квадратно, так и кругло-винтовыми. Кроме того, существует масса вариантов облицовки, что обеспечивает хорошую сочетаемость с другими отделочными материалами.

При этом бетонные конструкции не слишком сложные в изготовлении. Основной вопрос сводится к тому, как выставить опалубку для винтовой лестницы? Этот процесс также не представляет особой сложности, однако требует определенного опыта.

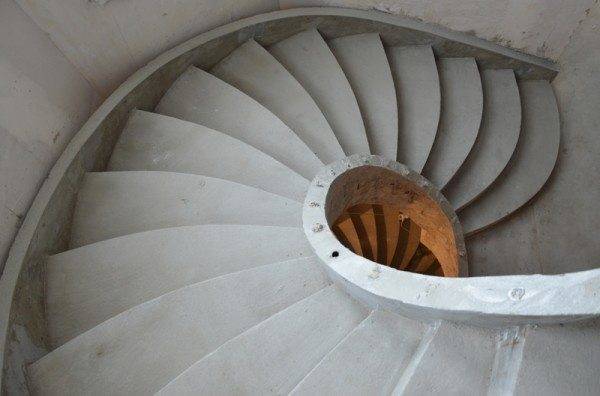

Бетонная конструкция

Совет!
Чтобы визуально избавиться от громоздкости монолитной лестницы, ее можно обшить деревом и использовать аккуратные, утонченные перила.

Материалом для опалубки служит обычно фанера или тонкая обрезная доска. При этом необходимо использовать многочисленные опоры и брусья, чтобы опалубка могла выдержать вес бетона. Конечно, у таких изделий имеются и некоторые недостатки, в первую очередь это – вес и громоздкость.

Видео в этой статье демонстрирует процесс изготовления бетонной конструкции.

Изготовление и сборка винтовой лестницы

Правила изготовления

Прежде чем приступить к расчету и изготовлению лестницы, необходимо ознакомиться с основными нормами и рекомендациями специалистов. Это позволит получить комфортное и безопасное изделие.

Заключаются они в следующих пунктах:

• От подступенков лучше отказаться. Это позволит безопасно подниматься людям с большим размером ноги, а также предотвратит соскальзывание при случайном шаге на узкую часть проступи.
• Ступени для винтовых лестниц на средней линии движения должны быть не менее 20 см.
• Опорная стойка должна быть не менее 50 мм в диаметре. Только в таком случае конструкция будет безопасной.
• Между витками лестницы расстояние должно быть не менее двух метров, чтобы не приходилось наклоняться при прохождении над следующим витком.
• Каждый полный поворот должен содержать не менее двенадцати ступеней.
• Длина ступеней должна составлять не менее 0,8м

Расчет

Чтобы конструкция получилась удобной и безопасной, необходимо правильно выполнить расчеты. В качестве примера возьмем деревянную лестницу высотой 3м, со стандартной длиной ступени 0,9 м. Конструкция будет располагаться на центральной стойке диаметром 0,05 м.

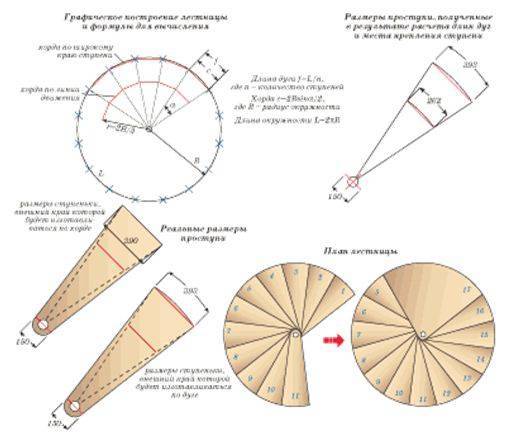

Графическое построение лестницы

Расчет выполняется в следующем порядке:

• В первую очередь необходимо вычислить общий диаметр изделия. Для этого надо сложить две длины ступеней и прибавить диаметр стойки. В результате получается такой расчет: 2*0,9+0,05=1,85м.
• Затем надо найти еще одну величину – радиус линии движения. Для этого к длине ступеней прибавим радиус стойки и разделим результат на два – (0,9+0,05)/2=0,47м.
• Далее надо определить количество ступеней на один виток. Для этого длину окружности траектории движения разделим на среднюю глубину ступени: 2*3,14*0,575/0,2=18,055~18 ступеней.
• Теперь надо определить высоту одной ступени. Для этого следует высоту одного витка разделить на количество ступеней: 2/18=0,11м. Теперь можно разделить высоту конструкции на высоту одной ступени, что позволит узнать, сколько ступеней будет иметь лестница: 3/0,11=27,3. Округлив полученное значение, получаем 27 ступеней.

Изготовление лестницы

Конечно, купить готовое изделие и собрать его гораздо проще, чем делать все самому. Однако, стоимость винтовых лестниц на рынке многих заставляет взяться за самостоятельное их изготовление.

Кроме того, удовольствие, которые вы получите при подъеме по собственноручно изготовленной лестнице не купить ни за какие деньги.

Совет!
Проступи можно приобрести готовые, после подогнать их под необходимые размеры.

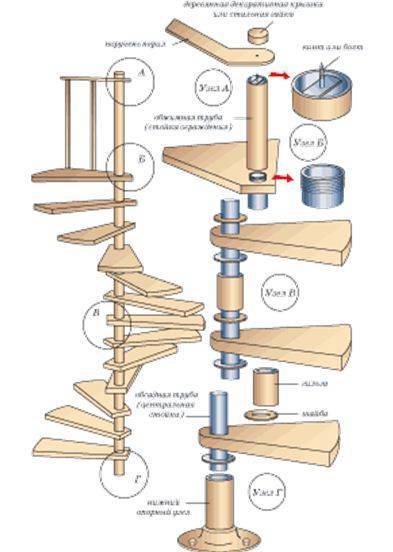

Устройство лестницы

Обратите внимание!
При монтаже не забывайте, что от качества работы зависит безопасность всей вашей семьи.
Пренебрежение правилами может закончиться трагически!

Краткая инструкция по изготовлению выглядит следующим образом:

• Начать изготовление можно со ступеней. Массив дерева необходимо разметить в соответствии с расчетами и аккуратно выпилить. С узкой их стороны следует сделать отверстие, равное диаметру стойки.
• Затем надо сделать втулки, длина которых будет соответствовать диаметру стойки.
• Стойка бетонируется и на нее нанизываются ступени, а между ними устанавливаются втулки.
• Ступени устанавливаются в нужном положении и скрепляются между собой стойками.
• Последняя ступень крепится к перекрытию, а на стойку надевается декоративная крышка или навинчивается гайка.
• Затем осуществляется отделка конструкции. Вариантов отделки существует масса, все зависит от вашего вкуса и интерьера помещения.

Совет!
Чтобы избежать деформации дерева в местах крепления, между втулками и ступенями следует подкладывать широкую металлическую шайбу.

Вывод

Невзирая на то, многими своими качествами винтовые лестничные конструкции проигрывают прямым конструкциям, на практике они получили широкое применение. К тому же, домашним умельцам такие лестничные конструкции позволяют отойти от типовых проектов и выразить свою оригинальность мышления и подчеркнуть индивидуальность.

Винтовая лестница из металла на центральном столбе. Монтаж винтовой лестницы. Делаем винтовую лестницу своими руками. Обзор основных разновидностей металлических винтовых лестниц, технология сборки каркаса и монтажа.

Владельцы домов с несколькими этажами сталкиваются с проблемой выбора подходящей лестницы для того, чтобы как можно удобнее встроить её в интерьер. Оптимальной конструкцией в является винтовая лестница. Она не занимает много места и обладает повышенным запасом прочности. Далее поговорим о том, как изготовить металлическую винтовую лестницу своими руками.

Актуальность монтажа винтовой металлической лестницы

Винтовые лестницы появились в эпоху раннего средневековья. Они использовались в узких башнях, где невозможно было разместить никакой другой тип лестниц. По сегодняшний день назначение не поменялось – экономия пространства. Никаких других существенных плюсов винтовая лестница не имеет.

С другой стороны, есть ряд весомых недостатков:

1. Первый и самый главный – спиралеобразная форма. Поднимаясь по такой лестнице, есть риск возникновения головокружения. В случае падения на человека начинает действовать центробежная сила, в результате чего он скатится до самого низа, что приведет к серьезным травмам.
2. Второй минус – сложность монтажа. Хотя сама конструкция достаточно простая, изготовление отдельных ее элементов занимает много времени и требует определенных навыков.
3. Еще одна особенность таких лестниц – вибрация. Избавится от нее полностью невозможно. Под действием вибрации элементы крепления постоянно расшатываются и разрушают стены.

Тем не менее, для всех этих проблем есть решения, которые позволяют свести их к минимуму. О них и поговорим.

Типы винтовых лестниц

• Первый тип — винтовые лестницы из металла, состоящие из простых клинообразных ступеней, которые опираются своим широким концом на окружающие стены, а узким концом на средний опорный столб. Средний опорный столб делают из каменной кладки или утолщенных концов самих ступеней. На практике – это самый дешевый способ монтажа, но такая лестница не надежна и сильно разрушает стены.
• Второй тип — отдельные ступени которые консольно выступают из среднего монолитного опорного столба. Этот тип лестницы не нуждается в креплении к стенам. Установка целесообразна в больших помещениях, где лестница выполняет не только свою основную функцию, но и служит объектом декора.
• Третий тип представляет собой стальную винтовую лестницу с внутренним опорным стержнем. Это наиболее традиционный и часто используемый вариант. Поскольку центральная стойка является несущей конструктивной основой лестницы, её нужно выполнить из толстостенной металлической трубы диаметром не менее 50 мм. Стоит отметить, что это самый надежный способ монтажа винтовой летницы, который сводит вред вибрации к минимуму.

Винтовые лестницы из металла, фото которых представлены в статье, отличаются многообразием различных вариантов оформления.

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.

Основные размеры металлических винтовых лестниц

Чертежи винтовых лестниц из металла строят по схеме:

1. Высота конструкции. Есть два значения:

• расстояние от пола до верхнего перекрытия. Опорный столб должен быть закреплен и сверху, и снизу, иначе конструкция будет иметь только 50% прочности;
• расстояние от пола до проема используется для просчета количества ступеней.

2. Диаметр проема. Винтовая лестница представляет собой круг. Во время подъема человек видит только половину площади лестницы. Таким образом для минимальных 50 см ширины прохода, диаметр должен быть 105 см. Следует учесть и диаметр опорного столба. Если планируется носить мебель, то диаметр проема должен быть не менее 305 см.

3. Ширина ступеней. Ступени винтовой лестницы имеют клинообразную форму. Желательно, чтобы ширина в месте прилегания была не меньше 10 см, иначе легко оступится и упасть.

4. Высота шага. Чем меньше высота шага, тем проще идти. Тем не менее, это значительно повышает расход материала и общий вес конструкции. Как правило, этот параметр рассчитывают математически: делят расстояние от пола до проема на числа начиная от 5, пока не придут к целому. Шаг 0,5.

Пример: 312/5=62,4; 312/5,5=56,7; 312/6=52; т.е. для этой высоты оптимально сделать 52 ступеньки высотой в 6 см.

Изготовление деталей металлической винтовой лестницы

Рассмотрим несколько вариантов, разделив их по ценовым категориям. Стоит отметить, что главные различья не в качестве, а во внешнем виде.

1. Наиболее дешевый способ:

• согласно чертежа просчитывается общая площадь лестницы. Для этого используют формулу: ширина ступени в средней части*высоту ступени*количество ступеней;
• далее покупаются листы металла толщиной 4 мм. Если лестница на чердак или в подвал, то достаточно 2 мм. Стоит учесть, что ступени имеют клинообразную форму, поэтому будет много обрезков и всегда берется один дополнительный лист;
• по чертежу нарезаются ступени. Для экономии, опорный столб часто варят из обрезков металла. Делают его квадратным;
• более долгий способ – создание полых ступеней. Для этого нарезают полоски шириной 2 см, 4 шт – боковых и 4 шт – торцевых на одну ступень. Далее полосы свариваются в уголок. Ступени заполняются деревом или элементами ковки. В результате — более эстетичный внешний вид и ощутимое снижение веса конструкции.

2. Средние капиталовложения:

• существенный недостаток листового железа – подверженность коррозии. Решить эту проблему помогает оцинкованная сталь. Но работа с ней предполагает наличие специального сварочного оборудования;
• проще в работе алюминий, но его стоимость еще выше. Зато вес конструкции будет в 2-3 раза меньше. Кроме того, алюминий практически полностью гасит вибрацию и не разрушает стены;
• сам процесс сборки ничем не отличается от изложенного выше;
• для сварки используют аргоновые агрегаты.

3. Эксклюзив:

• наиболее дорогими решениями станут кованная или медная лестницы;
• медь достаточно легкий и прочный металл, не подвержена коррозии и не требует декоративных работ. Срок службы такой лестницы ограничен исключительно материалами, из которых построен дом;
• кованная лестница даже превосходит по красоте медную. Если изготовление пришлось на момент строительства дома, то мастера сделают изделие цельным. С одной стороны, это добавит сложности при монтаже, зато с другой будет смотреться необычайно красиво. Кроме того, есть возможность создания кованных элементов по частям.

При выборе кованной лестницы уместно сразу же заказать ее воронение. Процесс позволяет защитить металл от негативного воздействия атмосферной среды. Возможный недостаток – лестница будет насыщенного черного цвета.

Монтаж винтовой лестницы

Процесс делится на четыре этапа:

• монтаж опорного столба,
• монтаж ступеней,
• монтаж поручней,
• декоративные работы.

1. Устанавливаем опорный столб:

• если лестница собирается на этапе строительства дома, то нижний край опорного столба бетонируется в пол, а верхний крепится дюбелями к перекрытию;
• глубина бетонирования не менее 40 см;
• когда возможности забетонировать нет, используют дюбеля 150 мм.

Иногда, на опорный столб надевают гильзы, к которым в последствии привариваются ступени. Они делаются из трубы большего диаметра. В теории это позволяет легче регулировать угол подъема, но на практике только добавляет лишний вес и сложности в закреплении элементов. Поэтому эту технологию рассматривать не будем.

2. Как только опорный столб закреплен, переходим к ступеням. Если есть возможность закрепить их не только на основе, но и на стене, то работа начинается с монтажа фиксаторов:

• для этого подойдут деревянные бруски 5х5 см;
• бруски разрезаются на куски равные максимальной ширине ступени, выставляются по уровню и дюбелями фиксируются в стене;
• далее ступенька приваривается к опорному столбу, а второй ее край прочно ложится на фиксатор;
• для снижения вибрации желательно прикрутить ступень шурупами к фиксатору;
• еще большей монолитности добиваются сварив между собой ступеньки. Используют полоски металла шириной в 1-2 см. Их наваривают на расстоянии 5 см, друг от друга.

3. Поручни – это полезный, но не обязательный элемент. Они снижают полезное пространство лестницы и актуальны только в том случае, если высота составляет более двух этажей. Монтируются просто: в стену крепятся опоры, в которые вставляется перекладина поручня. Могут быть:

• деревянными,
• металлическими,
• кованными.

Дерево наиболее приятно на ощупь, но все зависит от общего стиля лестницы.

4. Декорирование – самый важный и кропотливый момент. По большому счету есть три классических стиля винтовых лестниц:

• замковый,
• прованс,
• ковка.

Замковый стиль уместен только в том случае, если сочетается с остальным интерьером. Для его реализации понадобятся полые ступени. Стены вокруг лестницы оформляются декоративным камнем. В качестве поручней используют периодический выступающие каменные элементы. Ступени лестницы заполняются сланцем или другим природным камнем. В качестве подложки используют фанеру. При выборе этого варианта важно сразу же подсчитать необходимую ширину уголка, камень должен на ¾ находится в ступени.

Прованс предполагает наличие дерева. По сути, это самый элегантный стиль, но он потребует достаточно много сил и времени. Загвоздка в том, что каждая деталь лестницы обшивается деревом. Для работы удобно использовать сосну. При помощи морилок, в последствии ей придается вид более благородных пород деревьев.

Как видно из названия, ковка предполагает наличие кованных элементов. Стиль этот достаточно дорогой, но смотрится эффектно. Для реализации необходимо нарисовать будущую лестницу и отнести эскиз в кузнечную мастерскую. Когда все элементы будут готовы, останется их только сварить.

Финальные штрихи

Металл достаточно грубый материал, поэтому после проведения сварочных работ останется множество дефектов, которые необходимо устранить:

• окалина,
• заусенцы,
• наплывы.

Окалина удаляется непосредственно после сварки. Для этого шву нужно дать остыть не менее пяти минут, а затем простучать его молотком. Делается для того, чтобы избежать появления ржавчины.

Заусенцы появляются в местах среза металла. О них легко порезаться, поэтому необходима шлифовка. Шлифуются не только заусенцы, но и все острые края.

Наплывы сварки возможны в том случае, если дуга не пошла с первого раза. Их также необходимо шлифовать. Полезной нагрузки не несут, а внешний вид портят.

Еще один немаловажный момент – это защита лестницы. Металлический каркас обрабатывают краской с эффектом антиржавчины, затем красят в нужный цвет. Даже, если все элементы будут спрятаны, красить необходимо.

Винтовая лестница на второй этаж – как правильно построить – Свой дом мечты

Частное строительство имеет несколько вариантов решения вопроса по установке лестницы на второй этаж. Однако бывают такие случаи, при которых единственно возможным выходом является создание винтовой лестницы на второй этаж. Такие конструкции интересны не только с точки зрения технического решения, но и представляют эстетическую ценность.

Виды конструкций винтовых лестниц

Оригинальность конструкций винтовых лестниц и разнообразие их исполнения, а также применяемые материалы делают из простого приспособления для перемещения между этажами настоящее произведение искусства. В целом винтовые лестницы подразделяются на следующие виды:

• Ступени выполняются в виде клина, широкий конец которых имеют опору на стену, а узкий конец крепится к центральной колоне лестницы или к столбу. Его изготавливают из камня, древесины либо он образуется утолщающимися частями ступеней. Для фиксации к стене применяются больцы. Вариантами соединения со стеной ступеней могут быть спиральные тетивы или косоуры.

Лестница

• К центральному столбу консольно устанавливаются ступени. Такая лестница располагается отдельно и удалена от стен.

Ступени присоединяются к центральному столбу

• Опорный столб отсутствует. В качестве опор выступают тетивы, которые имеют спиральную конфигурацию, и постепенно переходят в опорные перила. Этот вариант исполнения лестницы наиболее сложен, но отличается изысканной красотой.

Тетивы – опорные конструкции

• Центральный столб представляет собой, чаще всего, трубу, которая изготавливается из стали или асбестоцемента. Это традиционный вариант конструкции винтовой лестницы, который отличается простотой и надежностью.

Опорный столб из трубы

Сделать винтовую лестницу своими руками из дерева или метала под силу человеку, который имеет базовые навыки работы с этими материалами.

За и против винтовой лестницы

При выборе типа винтовой лестницы следует тщательно изучить основные ее характеристики.

Положительными сторонами таких конструкций являются:

• меньшие размеры по сравнению с маршевыми лестницами;
• более комфортное перемещение по лестнице, чем при использовании раскладных или приставных моделей;
• оригинальный вид лестницы в интерьере дома, возможность применения различных дизайнерских решений;
• доступная стоимость изделия. Простота конструкции и уменьшение затрат на материалы. Вследствие меньших габаритов снижаются затраты на сооружение лестницы.

К отрицательным сторонам круглой лестницы можно отнести:

• сложность, а в некоторых случаях и отсутствие возможности перемещать предметы, особенно, если они имеют значительные габариты;
• снижение в некоторой мере комфорта при перемещении, особенно это касается спуска. Ошибки в проектировании могут стать причиной травматизма.

Расчет винтовой лестницы

Размеры винтовой лестницы. Правила эргономики

Практические исследования говорят о том, что безопасность эксплуатации лестницы повышается, при соответствии ее геометрических размеров усредненным данным о ширине шага и длине стопы человека. Поэтому при разработке конструкции лестниц должна соблюдаться эргономика.

Стандартные размеры ступеней

По ширине лестница должна обеспечивать беспрепятственный проход одного человека, что составляет минимум 800 мм.

Ширина ступеней принимается в пределах от 250-300 мм. Принято считать, что величина проступи составляет 280 мм. Этот параметр значительно влияет на комфортный и безопасный спуск по лестнице. При ширине менее 250 мм увеличивается травмоопасность при эксплуатации лестницы.

Схема винтовой лестницы

Подступенок имеет высоту, которая находится в пределах 150-200 мм, что равняется шагу человека. Ступени, имеющие высоту менее 150 мм, приводят к дискомфорту передвижения по лестнице, так как человек будет вынужден совершать большее число шагов. В случае более высоких ступенях возникают трудности при подъеме, особенно пожилым людям и детям.

Четеж с указанием размеров

Угол наклона

Наклон лестницы должен составлять 30-40 градусов. Конструкция, имеющая больший наклон, может принести неудобства при использовании, а с меньшим углом – требует больше свободного пространства. Кроме этого необходимо учитывать, что в случае круговой лестницы, в процессе подъема ступени, находящиеся наверху, могут быть расположены над головой. Учитывая это обстоятельство, следует проектировать лестницу так, чтобы была обеспечена безопасность. Считается, что это параметр должен составлять 170 мм.

Кроме этого необходимо, чтобы число ступеней было нечетным, а перила имели высоту 900-1200 мм, что позволяет безопасно использовать лестницу человеком среднего роста.

Указанные рекомендации должны быть приняты во внимание на этапе проектирования здания. В случае, когда требуется соорудить винтовую лестницу в построенном доме, то ее размеры принимают с учетом имеющихся помещений и при соблюдении правил эргономики.

Геометрический расчет

До проведения расчетов лестницы своими руками следует разобраться с местом положения захода и расположением выхода на следующем уровне здания. Важно учесть при этом, что нельзя допустить ситуации, когда человек упрется головой в потолок.

Расчет

Для определения числа ступеней необходимо разделить высоту помещения на величину рекомендуемой высоты ступеней. При этом нужно помнить, что их число должно быть нечетным. Полученный результат может быть не удобным для практического применения, поэтому дальнейшие вычисления производятся методом подбора высоты подступенка в допустимых пределах с учетом требований эргономики.

При расчете ширины проступи необходимо иметь в виду, что перемещение человека происходит с расстоянием от центра равной 2/3 ширины. Поэтому человек преодолевает расстояние, которое соответствует длине окружности с радиусом Lх2/3, где L -это путь человека. Исходя из этого, определяется полный путь перемещения человека по лестнице. Зная эту величину, ее необходимо разделить на количество ступеней, а от числа, которое получится, вычесть единицу.

В случае, когда величина находится в допустимых пределах, ее принимают. Как правило, это получается редко. Поэтому снова применяют метод подбора геометрических размеров, учитывая при этом рекомендованные величины и правила эргономики.

Изготовление винтовой лестницы

Выбор материала

Применение металла в качестве материала лестницы дает возможность расположения ее за пределами здания. Конструкции, изготовленные из металла, обладают высокой прочностью и надежностью, кроме этого они устойчивы к воздействию огня. Металл универсален в плане возможности комбинировать его различными материалами. При применении в металлических винтовых лестницах кованых элементов обыкновенная конструкция приобретает легкость и изящность.

Лестница из металла

Наибольшее распространение при изготовлении лестниц получила древесина. Этому способствуют стоимость этого материала, достаточная надежность и долговечность.

Винтовая лестница из дерева

Кроме того, резные детали придадут необычайно привлекательный вид интерьеру помещения. Обязательными условиями при использовании дерева для конструкции винтовых лестниц являются необходимость тщательной шлифовки всех поверхностей и специальная их обработка лакокрасочными материалами.

Применение бетона при монтаже винтовой лестницы позволит создать основательное сооружение, имеющее значительную прочность и долговечность.

Негорючесть материала повышает степень пожаробезопасности сооружения. Эстетичность сооружения несколько уступает выполненным из дерева или металла аналогам.

Винтовая лестница из бетона

Монтаж винтовой лестницы

Перед тем, как сделать винтовую лестницу своими руками, следует выполнить требуемые расчеты. Строгих величин размеров деталей конструкции не существует, однако в обязательном порядке должна соблюдаться эргономичность лестницы.

Определившись с размерами деталей и всего сооружения в целом, приступают к подготовке элементов сооружения. Для этого подбирается их количество и производится предварительная компоновка. Для изготовления некоторых из них требуется специальные станки и соответствующие навыки, что в некоторой степени ограничивает возможность их самостоятельного производства. В процессе изготовления ступеней следует осуществить сверловку отверстий. С узкой стороны они необходимы для крепления со стойкой, а с широкой – для установки перил.

Далее следует процесс монтажа стойки. Для этого потребуется металлическая труба, размер которой должен соответствовать габаритам конструкции. Крепеж ее осуществляется при помощи анкеров. Если возникают сомнения крепления таким образом, то основание трубы можно залить бетоном в полу.

Монтаж винтовой лестницы

После монтажа центральной стойки на нее надевают втулку, которая имеет подходящий диаметр. Затем надевают шайбу из металла, а на нее ступеньку. Процесс повторяется при установке следующей ступени. Втулка и шайба каждый раз располагаются на требуемой высоте.

Второй точкой опоры ступеней будет соединение с балясиной и перилами. В отверстие широкой части ступеньки устанавливается балясина, крепление которой происходит посредством фланца. Аналогичным образом осуществляется установка последующих ступеней.

В завершении монтажа винтовой лестницы требуется зафиксировать балясины с перилами. Для этого используются декоративные гайки.

Другие варианты технологии установки

Для изготовления центрального столба применяется стальная труба, к которой приваривается пятка для опоры. По форме рекомендуется пятку сделать круглой, а отверстия в ней высверлить друг напротив друга. Перед началом сборки конструкции следует разметить и подготовить поверхность пола под анкерное крепление.

Вид сверху

Материалом для ступеней может служить профильная труба или, как вариант, металлический уголок. Наиболее удобно при монтаже лестницы произвести заготовку всех ступеней, после чего приступать к их фиксации на столбе. При этом технология упрощается: изготовив одну ступеньку, осуществляется ее примерка по месту, если проблем не возникает, то приступают к производству остальных. Существенно упрощает сборочные работы предварительная разметка с точным определением расположения деталей в пространстве. Далее происходит сварка ступеней с опорой и закрепление противоположной стороны посредством длинных труб, которые станут частью парапета.

Далее происходит обшивка конструкции деревом. В случае возникновения сложностей этого процесса с опорным столбом, можно для создания гармоничного вида лестницы не обшивать другие ее детали. После этого осуществляется обшивка перил и ступеней.

Лакировка и окраска являются заключительными работами по изготовлению винтовой лестницы. Если планируется внести в оформление конструкции декоративных элементов, то это следует производить до обшивки.

Специалисты рекомендуют

В качестве материала ступеней лучшим материалом является дуб или бук. Не рекомендуется в этом случае сосна.

Следует не допускать присутствия на древесине сучков. Наличие сучковатости неприемлемо при изготовлении ступеней.

При выборе конструктивного решения лестницы нет необходимости в усложнении его. Наиболее простая конструкция является залогом удачной реализации проекта при выполнении его своими руками.

В результате сборки обязательным условием является совпадение уровня пола верхнего этажа и последней ступеньки.

Минимализм в стиле

Фото винтовых лестниц в интерьере

В качестве примера вы можете посмотреть на прилагаемую подборку фотографий винтовых лестниц в интерьере.

Винтовая лестница в музее (Ватикан)

Шикарная винтовая лестницаЗеркало расширяет пространствоКлассический стиль

Винтовая лестница своими руками | Екатеринбург

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Содержание статьи

• 1 Положительные и отрицательные моменты винтовых лестниц
• 2 Основные разновидности винтовых лестниц
• 3 Элементы винтовой конструкции
  • 3.1 Видео: сборная модульная винтовая лестница «Мечта»
• 4 Важные нюансы при расчетах, изготовлении и монтаже лестницы
• 5 Расчет параметров винтовой лестницы
• 6 Изготовление деталей конструкции
  • 6.1 Опорный столб
  • 6.2 Изготовление ступеней
  • 6.3 Изготовление стоек и балясин
  • 6.4 Перила лестницы
• 7 Как производится монтаж
  • 7.1 Видео: проведение монтажа готового комплекта винтовой лестницы

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

• Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
• В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

• Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
• Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
• Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

• Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
• Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

• Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

Часть ступеней может крепиться к стене здания

• На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

Ступени жестко крепятся на центральной стойке

• В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

• В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие —  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

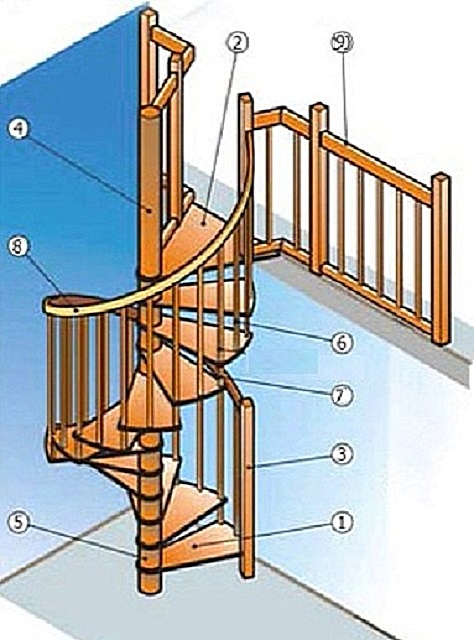

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой

• Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

• Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
• Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
• Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

• Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
• Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
• На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
• Каждый из витков лестницы должен иметь не менее 11 ? 12 ступеней.
• Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ? 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 ? 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 ? 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диамет

Как самому сделать винтовую лестницу?

Винтовые лестницы – это прекрасный инструмент для того, чтобы подчеркнуть стиль помещения и наполнить его соответствующей атмосферой.  Массивные деревянные ступени идеально подойдут для комнат, оформленных в стиле кантри, в то время как воздушные конструкции в кованых металлических кружевах напомнят о временах, когда в интерьере правил модерн.

Хрупкие и агрессивные, изящные и роскошные, авангардные и современные — дизайн можно подобрать абсолютно любой, ограничиваясь лишь своими финансовыми возможностями. К тому же винтовые лестницы позволяют значительно сэкономить пространство, благодаря чему они всегда остаются на пике популярности.

Винтовые лестницы – показания к применению

В первую очередь винтовые лестницы подходят для небольших помещений с низкими потолками. Они визуально увеличивают высоту, компактно смотрясь даже в центре комнаты. Это незаменимый вариант для мансард или для обеспечения прохода к редко используемому техническому выходу. К тому же они не «съедают» значительную часть пространства, необходимую для размещения маршевых конструкций.

Вторая причина, по которой выбирается винтовая лестница – цена ее будет намного ниже, чем у маршевых, размещенных на этом же месте, хотя при этом смотреться она будет намного выигрышнее, придавая помещению особенность и оригинальность.

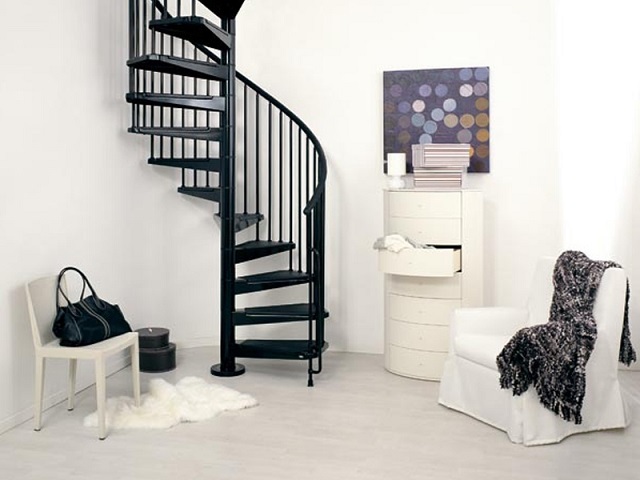

Винтовые металлические лестницы, деревянные или стеклянные, с перилами и без – с помощью них можно воплотить в жизнь самые смелые свои фантазии, наполняя жилище индивидуальностью и вызывая у гостей изумление и восхищение.

При всей своей красоте винтовые лестницы не очень удобны. Они не позволяют транспортировать на следующий этаж крупные предметы мебели, шкафы, да что скрывать, даже с тяжелыми сумками взобраться на нее очень проблематично.

Частое кружение по ней в течение дня может утомить и вызвать раздражение. Поэтому они редко используются в качестве основных лестничных проемов, а скорее, как элемент декора или для входа в редко посещаемые комнаты, такие как, например, спальня.

Основные виды винтовых лестниц

Ступени винтовых лестниц фиксируются радиально, образуя лестничный винт. Если рассмотреть его горизонтальный срез, то он либо многоугольный, либо круглый.  Обычно многоугольная форма выбирается в том случае, если планируется монтаж лестницы рядом со стеной. Это позволяет еще больше сэкономить пространство. При расположении в центре комнаты лучше использовать круглые лестничные проемы.

По конструкции винтовой лестницы можно выделить следующие типы:

• с опорой ступеней на стены, расположенные по периметру, и на опорную стойку;
• с защемлением ступеней в опорной стойке;

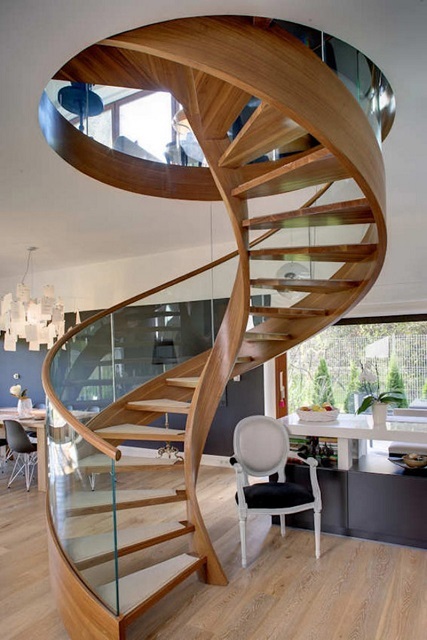

• с опиранием ступеней на гнутые тетивы или ограждение;

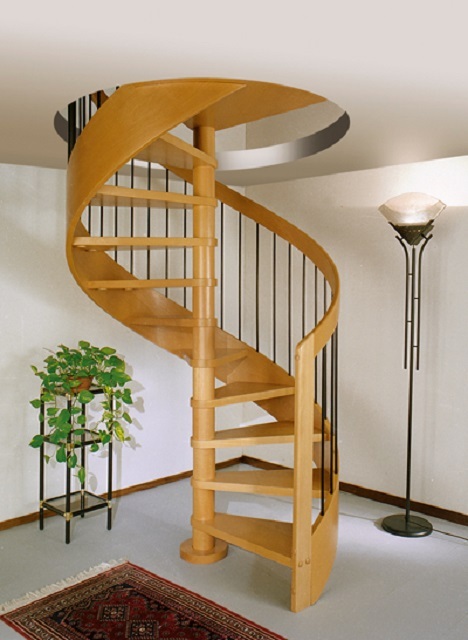

• с опиранием ступеней на опорную стойку.

Правила монтажа удобной и безопасной винтовой лестницы

Чтобы снизить неудобства и добиться максимального комфорта при эксплуатации, необходимо на всех этапах изготовления винтовых лестниц, от расчетов до монтажа, аккуратно соблюдать все правила и рекомендации специалистов.

1. Лучше отказаться от подступенка, то есть от элемента, соединяющего начало одной ступени с концом другой. Это позволит избежать соскальзывания ноги при случайном шаге на узкую часть ступеньки, а также даст возможность  безопасно подниматься людям с большим размером ноги.
2. Ширина середины ступени не должна быть менее двадцати сантиметров.
3. Диаметр опорной стойки должен превышать 50 мм, только в этом случае гарантируется надежность лестницы.
4. Витки следует располагать с учетом максимального человеческого роста, не менее двух метров, чтобы при прохождении под следующим витком не было необходимости наклоняться.
5. В каждом полном повороте допускается не менее двенадцати ступеней.

Расчет винтовой лестницы

Любая винтовая лестница своими руками будет безопасна только в том случае, если все расчеты будут выполнены правильно. Как правило, большинство лестниц имеют ширину равную 0,8-0,9 метра. Проведем примерные расчеты конструкции высотой, равной 3 м, и шириной —  0,9 м. Она будет расположена на центральной стойке диаметром 0,25 м.

Для начала определим общий диаметр планируемой лестницы. Для этого берем две ширины ступеней и прибавляем к ним диаметр стойки:

2*0,9+0,25=2,05 м.

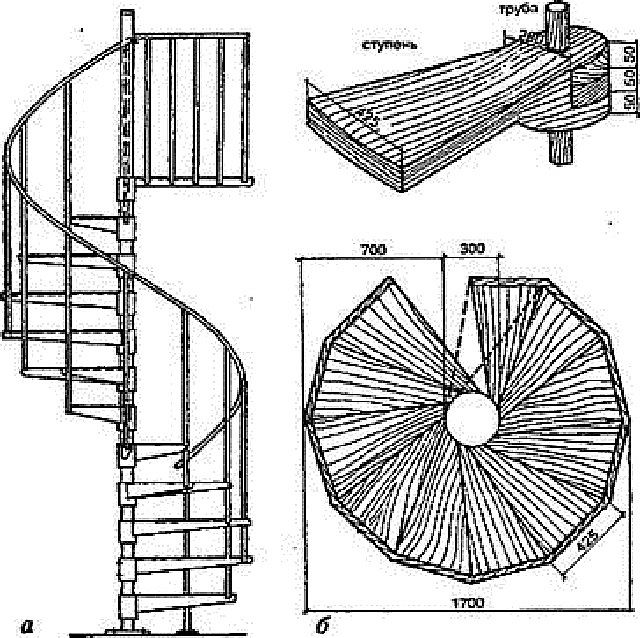

Чертим на листе бумаги окружность с полученным диаметром и в нее вписываем еще одну, обозначающую траекторию движения поднимающегося по лестнице человека. Радиус этой окружности находится путем деления суммы ширины лестницы и диаметра опорной стойки пополам.

(0,9+0,25)/2=0,575 м.

Переходим к определению необходимого количества ступеней на один виток. Для этого используем среднюю величину ширины ступени, равную 0,2 м, на которую мы разделим длину окружности траектории движения человека.

2*3,14*0,575/0,2=18,055

Получаем, что нам понадобится на каждый виток 18 ступеней.

Теперь нужно определить их высоту. Окружность лестницы делим на 18 равных частей. Высота первой и последней ступени витка должны различаться на высоту человека. Учитывая толщину ступеней 0,05 м, среднюю высоту человека 1,85  и оставив небольшой запас в 10 см, получаем высоту каждого витка:

1,85 м + 0,05 м + 0,1 м=2 м.

Отсюда легко вычислить высоту каждой ступени 2 м /18=0,11м и общее количество ступеней (делим высоту лестницы на высоту ступени) 3/0,11=27,3. Значит, нам нужно будет 27 ступеней.

Чтобы вычислить окончательную высоту каждой ступени, снова делим высоту лестницы, но уже на количество ступеней: 3/27=0,11. В нашем случае мы получили такое же значение, но чаще выходит чуть скорректированная величина.

Как самому сделать винтовую лестницу?

Конечно, гораздо легче купить винтовые лестницы готовые, но что может сравниться с удовольствием, которое хозяин, самостоятельно изготовивший все элементы конструкции и установивший их, будет получать при каждом подъеме или спуске.

Если вы выбираете деревянные ступени, то лучше, если это будет бук или дуб. В строительных магазинах можно приобрести уже готовые прямоугольные ступени и быстро переделать их под свой размер. После этого острые кромки обязательно нужно обработать наждачной бумагой. Для оригинальных интерьеров, выполненных в определенной цветовой гамме, можно покрасить ступени краской.

Если же важно подчеркнуть натуральность материала, то достаточно будет покрыть их несколькими слоями паркетного лака. Тут следует знать, что наносить лаковое покрытие можно только после обработки дерева морилкой. После высыхания  к каждой ступени крепятся втулки, с помощью которых они будут держаться у опорного столба.

Следующий элемент винтовых лестниц – балясины. Их можно изготовить из деревянных стержней или металлических прутьев или приобрести уже готовые. При изготовлении балясин одну нужно сделать несколько большего размера. Она пойдет на первую ступень и установится на пол. Это позволит усилить прочность всей конструкции.

Гораздо сложнее справиться с изготовлением перил. Можно установить прямые брусья, но такие авангардные конструкции смотрятся эффектно лишь в соответствующем окружении.  Более предпочтителен гнутый вариант, но в то же время он наиболее трудоемок.

Дело в том, что деревянные тетивы очень проблематично согнуть. Деревянную заготовку нужно выдерживать в кипятке до полного размягчения материала, а уже после этого она сгибается в необходимых местах. Не всегда удается сделать это с первого раза. Есть более современный способ – склеивание тонких ламелей между собой, это позволит добиться изгиба любой крутизны.

Очень красиво смотрятся винтовые лестницы кованые. Такие конструкции стоят недешево, но, как правило, оправдывают эти затраты своей эффектностью.

Установка винтовой лестницы

Переходим к сборке подготовленных элементов в одно целое. Все ступени нанизываются на стойку, которая потом крепится к перекрытию и полу. Ступени располагаются таким образом, чтобы они перекрывали друг друга минимум на 5 см. После выставления положения каждая ступень фиксируется при помощи больцев, а с их широкой стороны устанавливаются балясины или тетива.

Отделка винтовой лестницы

Вариантов отделки винтовых лестниц – огромное количество.  Здесь все ограничивается только фантазией каждого человека. Главное, чтобы отделка полностью соответствовала стилю лестницы и помещения. Ступени можно облицевать плиткой, установить изготовленные из стекла и пластика, задрапировать всю конструкцию красивыми шторами, балясины и перила украсить цветными лампами, создающими чарующую игру света и теней.

При самостоятельной установке винтовых лестниц  следует помнить, что от правильности ее сборки зависит безопасность всей вашей семьи. Пренебрежение правилами может закончиться трагически. Высокая степень надежности обеспечивается только при изготовлении лестницы настоящими профессионалами.

Смотрите также:

Какие опасности несет теплая весна?

Какой кустарниковый перец со съедобными плодами лучше выбрать для квартиры?

Что такое спаржевая вигна?

Откуда драцена родом?

Какую жимолость выбрать для сада?

Как сделать перегной из листьев?
