схема монтажа, с заземлением и без, разновидности
Содержание статьи:
Комплект из трех розеток в одном корпусе обеспечивает подключение большого количества приборов к единому источнику питания. Трехмодульное устройство также сокращает число используемых проводов. Тройная розетка востребована на кухне, в спальне или рабочем кабинете.
Необходимость монтажа тройных розеток
Внутренняя тройная розетка
Применение трехмодульной розетки позволяет пользоваться бытовой техникой и электрическими приборами с комфортом. Совместный механизм отличается рядом преимуществ:
- низкая стоимость в сравнении с одномодульными изделиями;
- прочный и безопасный крепеж;
- отсутствие затрат на организацию дополнительной проводки;
- оперативность ремонта при поломках;
- быстрая и легкая установка.
При монтаже тройных устройств понадобится просверливать подрозетник на три модуля. Такой прием существенно сэкономит место в квартире и повысит функциональность электропроводки.
Разновидности изделий
Накладная розетка
По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:
- внутренние – подойдут, если в квартире скрытый тип проводки;
- внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
- встроенные и накладные – утапливаются в поверхность стены.
Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.
У тройных розеток бывают два типа контактов:
- лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
- пружинные характеризуются повышенной износостойкостью.
Оптимальный материал контактов – латунь.
Особенности розетки с выключателем
Тройная розетка с выключателем
Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.
Совмещенные конструкции отличаются:
- универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
- экономичностью – потребуется минимум монтажных траншей и отверстий;
- простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
- скоростью разметки поверхности за счет одинаковых размеров изделий;
- возможностью одновременного управления источниками света и включения электроприборов.
При выходе из строя одного элемента нужно заменять весь блок.
Конструкция тройных розеток

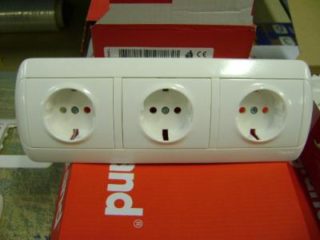

Евророзетка тройная открытой установки
Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.
Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:
- С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
- С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.
Блоки подходят для обустройства двух типов проводки. Внутренний для скрытой магистрали монтируется при помощи цилиндрического подрозетника в стены. Внешний подходит для открытой электролинии, устанавливается на пластинчатый подрозетник на поверхность.
В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.
Подсоединение электроточек

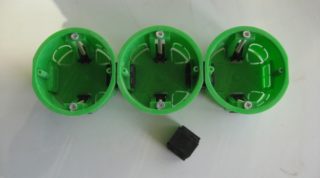

Соединение подрозетников для тройной розетки
Подсоединять конструкцию следует с учетом сечения провода. При наружном монтаже проверяется способность проводки выдержать 3 потребителя. Наличие раздельных подрозетников предусматривает прокладку дополнительно кабеля по вертикали или горизонтали. После этих работ:
- Раздельные подрозетники подключаются к зажимам кабеля и прижимаются при помощи клемм.
- Концы проводников скручиваются внутрь прибора.
- Устанавливается центральная деталь и фиксируется накладная крышка.
При установке розетки к существующей группе заменяется автомат.
Комплектующие для сборки
Розетка, подходящая на три посадочных гнезда, не всегда соответствует потребностям покупателя или отличается высокой стоимостью. Выходом из ситуации будет самостоятельная сборка блока из одномодульных изделий.
Сделать трехмодульник можно из внутренних частей стандартных розеток с показателем номинального тока 16 А. Накладные рамки убираются, остальные элементы сажаются в специальную накладку с тремя нишами. Получается цельный блок.
Установка подрозетника
Использование тройной розетки на кухне
Монтаж блока начинается после выбора места расположения конструкции:- на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
- в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
- при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.
После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.
Работы по установке выполняйте до чистовой отделки помещения.
Разметка поверхности стены

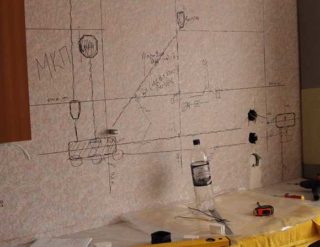

Разметка стены под проводку
От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.
Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.
Просверливание отверстий в стене
Штробы молотком и зубилом
Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.
Сверление осуществляется поэтапно:
- Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
- Штробу ведут строго по вертикали или горизонтали.
- Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
- Остатки бетона удаляются зубилом.
- Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
- На задней части корпуса подрозетника проделываются три отверстия под провода.
- Между ними высверливаются 2 отверстия для вспомогательных проводов.
Допустимое сечение кабеля под розетку – не меньше 2,5 мм2.
Фиксация подрозетника в бетонной стене
Установка подрозетника в нишу и фиксация раствором
Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.
Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.
Перед посадкой розетки на алебастр проверьте горизонтальность и вертикальность крепежных винтов.
Подключение тройных розеток

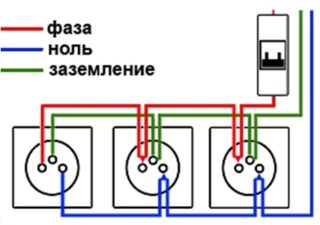

Схема подключения тройной розетки
Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:
- Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
- Индикаторной отверткой находят фазу и нейтраль.
- Выключают питание от щитка.
- Проделывают перемычки от одного розеточного механизма к другому.
- Кабель защиты подкидывают на контакты заземления (желто-зеленые).
- Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
- Соединения фиксируют при помощи винтов.
- Жилы скручивают внутрь короба.
- Выравнивают прибор, постукивая по корпусу.
После затягивания винтов-фиксаторов ставят декоративные накладки.
Особенности подключения с заземлением и без

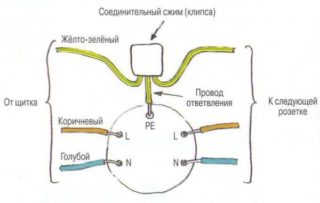

Схема подключения розетки с заземлением
Тройную розетку в один подрозетник при наличии заземления подключают так:
- Обесточивание помещения и проверка поступления тока индикаторной отверткой.
- Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
- Из ниши удалятся мусор.
- С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
- Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
- Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
- Розетку ставят на место и фиксируют.
На последнем этапе устанавливается крышка корпуса.
В домах старой постройки прокладывается двухжильная проводка TN-C с фазой и зануленной землей (PEN-проводник). Подключать розетки без заземления нужно только после проверки напряжения мультиметром. Электрический ток в этот момент в квартиру не подается. Для установки лучше выбирать модели, снабженные механизмом заземления. Полную безопасность обеспечит только замена проводки.
Инструкция по безопасности
Соединение проводов пайкой
Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:
- Выключите электричество и разорвите цепь.
- Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
- Соединяйте провода спайкой.
- Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
- Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
- Нарастите короткий провод, скрыв контакты.
- Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
- Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
- Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.
Соблюдение техники безопасности поможет качественно выполнить монтажные работы.
Строенный блок розеток удобен в использовании. При наличии навыков и знаний коммутационный прибор можно подключить самостоятельно. Главное – соблюдать последовательность работ.
strojdvor.ru
Подключение блока розеток и установка своими руками
Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!
В чем может быть нюанс
На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.
Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.
Инструкция по монтажу
Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.
Шаг 1 – Подготовительные работы
Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.
Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.
Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.
Шаг 2 – Разметка стен
На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.
Когда стены будут размечены, можно переходить к штроблению.
Шаг 3 – Создание штроб
На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.
Как выполнить штробление кирпичной стены под установку розеточной панели
Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.
Монтаж стаканов в гипсокартонной перегородке
Шаг 4 – Крепление подрозетников
Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.
В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.
Шаг 5 – Подключение электрики
Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.
Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:
После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.
Видео инструкция по монтажу
Как быстро подключить тройную розеточную панель к электросети?
Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!
Также читают:
samelectrik.ru
как сделать работы своими руками, установить тройное устройство и подсоединить по схеме
Обычно в помещении обустраивается несколько розеток, однако их не всегда хватает для подключения необходимых бытовых приборов. Поэтому часто монтируются двойные и даже тройные изделия, чтобы использовать электричество без удлинителя или сетевого фильтра. Это актуально для кухни и рабочей комнаты с оргтехникой и компьютером. Но подключить тройную розетку немного сложнее, чем обычную одинарную.Что собой представляет устройство из 3 разъемов?
Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:- керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
- декоративную пластиковую коробку;
- металлические пластины, которые обжимают штыри штекера для замыкания цепи.
Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили. Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.Совет
Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.
Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.Плюсы и минусы
Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:- кондиционеры;
- вентиляторы;
- локальные обогреватели;
- приборы для ухода за волосами, ногтями, внешностью;
- увлажнители и ионизаторы воздуха, множество других изделий.
Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:- невысокая цена;
- удобство эксплуатации;
- лёгкий монтаж;
- в случае появления неисправности легко отремонтировать;
- могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
- не требует подведения дополнительной проводки;
- обладают безопасным креплением;
- надёжны.
- Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
- Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
- Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.
Важно
Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.
Зачем нужна установка?
Возможность подключения тройной розетки нужна для организации питания сразу для трёх электроприборов. Чаще всего такие розетки требуются для кухни и комнат с установленным компьютером, оргтехникой, телевизором и дополнительными акустическими системами. Тогда при небольшой суммарной мощности можно пользоваться одновременно всеми подключёнными изделиями. Необходимо понимать, что для прокладки новой розетки потребуется подсоединить к распределительной коробке проводник, на поверхности стены сделать жёлоб для укладки проводки, высверлить отверстие для подрозетника. Если в квартире сделан ремонт или подобные мероприятия потребуют сложного заделывания покрытий, то лучше заменить одинарное изделие тройным. Это повысит функциональность электросети, труда и ресурсов. О том, как установить розетки и выключатели своими руками, узнайте здесь.Основные разновидности
В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления.
Тройные розетки бывают таких типов:- С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
- С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.
- с автоматическим выключателем, который срабатывает в ответ на перегрузки;
- без заземления или с ним;
- накладные или встраиваемые;
- внешние (наружные) с защитной крышкой;
- внутренние, разработанные специально для подключения при организации скрытой проводки.
Совет
Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.
Комплектующие для сборки
Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор. Возможные проблемы подбора комплектующих:- Цена изделия существенно выше, чем отдельных трёх розеток.
- Требования к нему не соответствуют цели установки.
- стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А;
- накладная рамка, которая объединяет три сердечника одинарных розеток;
- крепёжные элементы, например, шурупы для фиксации декоративной наладки.
Как установить своими руками?
Для монтажа потребуется чёткое соблюдение нескольких этапов: - разметки;
- высверливания углубления под подрозетник;
- установка прибора;
- сборка.
Разметка стен
Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов.Внимание
Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение. Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.Высверливание отверстия
Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:- Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
- Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
- При установке в листе гипсокартона используется соответствующая насадка.
- Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.
Фиксация подрозетника в бетонной стене
Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:- В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
- При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.
Важно
Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.
Проводка подключается, когда смесь в нише высыхает.- Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
- Если другой тип смеси, то высыхание будет более длительным.
Схема подключения
Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.- Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
- Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
- При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.
Как подсоединить выключатель?
Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:- С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
- Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
- Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
- Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).
Внимание
При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.
При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя.Техника безопасности
При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:- использовать качественный инструмент с хорошей изоляцией;
- надевать защитную одежду, обувь с прорезиненной подошвой;
- выполнять действия только днём при хорошем освещении;
- отключать питание в электрощите, чтобы избежать поражения током;
- позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
- удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
- хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
- работы выполнять в сухом помещении.
- подготовка;
- разметка стен;
- сверление отверстия под короб;
- сам монтаж.
Вконтакте
Одноклассники
Мой мир
okcomfort.com
Тройная розетка в один подрозетник: установка и подключение
Содержание:
- Плюсы и минусы тройных розеток
- Основные разновидности и конструкции
- Блочная сборка подрозетников и розеток
- Тройная розетка: подготовка к установке
- Установка подрозетника
- Разводка проводов
- Техника безопасности при выполнении монтажных работ
- Видео
Во время капитального ремонта квартиры выполняются и электромонтажные работы по заранее составленной схеме. Как правило, они включают в себя замену проводки в том числе и электроустановочных изделий. Среди разных модификаций этих устройств спросом пользуется тройная розетка установленная в один подрозетник, обеспечивающая подключение на одном участке сразу нескольких единиц бытовой техники.
Нередко замена одинарных розеток производится вне общего ремонта и вполне может быть выполнена собственными силами.
Плюсы и минусы тройных розеток
Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.
Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.
Тройные розетки приобрели популярность, благодаря нескольким преимуществам:
- Надежные и безопасные крепления.
- Не требуется прокладывать дополнительные провода.
- Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
- Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
- Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.
Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.
Среди недостатков можно отметить следующие:
- Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
- Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
- Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.
Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.
Основные разновидности и конструкции
Конструктивные решения современных розеток ограничены определенными технологическими рамками. Однако эти изделия выпускаются в широком ассортименте, представленном различными моделями и модификациями.
Любая тройная розетка в один подрозетник конструктивно выпускается в двух основных вариантах. В первом случае используется общий каркас, закрытый единой крышкой, а во втором – общий корпус-крышка прикрывает три розетки, разнесенные отдельно. Среди подобных конструкций повышенным спросом пользуются изделия с выключателями, существенно повышающие функциональность сети в данном месте расположения.
Такие выключатели служат для отключения участка цепи, если блок не используется в течение длительного времени. Такая мера полностью исключает короткие замыкания и другие негативные явления в отсутствие хозяев.
Современные розетки оборудуются дополнительным контактом для подключения заземляющего провода. Наиболее качественные изделия у зарубежных производителей, способные выдерживать нагрузки до 15 ампер.
Три отдельные точки подключения с общим креплением требуют сверления дополнительных отверстий. Однако с точки зрения эксплуатации такие изделия считаются более удобными.
Тройной розеточный блок относится к наиболее простому и экономичному варианту. Для его монтажа достаточно одного посадочного отверстия. Несмотря на рост нагрузки для провода, этот способ имеет свои достоинства. Единый блок занимает минимальную площадь стены, а качественное изделие по своим параметрам не уступает раздельным устройствам. Однако данный тип розеток существенно ограничен техническими рамками.
Рыночные продавцы могут подсунуть изделия с некачественными контактами, которые быстро придут в негодность. Поэтому при покупке нужно проверять розетку, чтобы контакты были из латуни, сердечник – из керамики, а крышка – из качественного негорючего пластика.
Блочная сборка подрозетников и розеток
Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.
Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.
Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.
Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.
Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.
Тройная розетка: подготовка к установке
Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.
Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.
Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.
По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.
Установка подрозетника
После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.
В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.
Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.
Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.
Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.
Разводка проводов
После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.
Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.
Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.
Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.
Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.
После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.
Техника безопасности при выполнении монтажных работ
Как и любые другие электромонтажные работы, установка розеток требует неукоснительного соблюдения правил техники безопасности:
- Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
- Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
- При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
- В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
- Устанавливаемая розетка должна плотно заходить на свое посадочное место.
- Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.
Соблюдение этих Правил обеспечивает максимальную безопасность и высокое качество работ, исключает случаи травматизма и других негативных явлений.
electric-220.ru
как подключить, специфика и схемы установки
Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?
Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.
Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.
Содержание статьи:
Устройство и места установки розеточных блоков
Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.
Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.
Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу
Розеточные блоки бывают двух типов:
- Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
- Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.
Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.
Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…
Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель
При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.
Способы подключения с учетом потребителей
Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.
Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы
Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.
Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:
- первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
- второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.
Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.
Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов
Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.
Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.
Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения
Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.
Инструкция по монтажу розеточного блока
Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.
Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.
Проведение подготовительных работ
Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.
После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку
В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.
Из материалов необходимо заранее подготовить:
- розеточный блок;
- декоративную планку;
- провода для перемычек;
- кабель для проводки;
- подрозетники, соединяющиеся в блоки;
- гипс или алебастр.
Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.
Из инструментов потребуются:
- перфоратор, оснащенный бурильной коронкой D 70 мм;
- строительный уровень;
- рулетка, линейка и маркер;
- электромонтажный набор инструментов;
- емкость для замешивания гипса;
- шпатель.
Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.
Нанесение разметки на стену
Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.
С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.
Галерея изображений
Фото из
Шаг 1 — выбор места установки блока подрозетников
Шаг 2 — использование лазерного или пузырькового уровня
Шаг 3 — обозначение на стене точек монтажа розеток
Шаг 4 — определение точного места посадки каждого подрозетника
В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.
Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место
Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.
Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.
Создание штроб и «посадочных» мест
Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.
Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.
Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину
Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .
Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.
Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.
Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок
При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.
Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.
Специфика крепления подрозетников
Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.
Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы
Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.
Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.
Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.
Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.
Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок
Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.
Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.
Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.
Тонкости подключения электрики
После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.
Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.
Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.
Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на “скорую руку”
Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.
Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.
С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.
Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» – синего, а заземляющий проводник – зеленого
По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.
Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение
При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.
Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.
Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями
Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.
После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.
Пошаговая фотоинструкция:
Галерея изображений
Фото из
Шаг 1 — выведение и зачистка проводов
Шаг 2 — монтаж проводов в клеммы
Шаг 3 — установка корпуса в подрозетник
Шаг 4 — посадка корпуса на крепежные винты
Шаг 5 — монтаж последней в ряду розетки
Шаг 6 — выравнивание розеток по горизонтали
Шаг 7 — протяжка крепежа в «ушках»
Шаг 8 — монтаж декоративной крышки
Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.
Выводы и полезное видео по теме
Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.
Видео #1. Обустройство подрозетников для розеточной панели:
Видео #2. Инструкция по установке пятирозеточного блока:
Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.
Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.
sovet-ingenera.com
Как производится установка розетки в бетонную стену
Монтаж розеток в бетонных стенах относится к ответственным видам работ, связанных с определёнными сложностями. Не обойтись без внимательного подхода, определённых знаний. Установка тройной розетки и других разновидностей устройств состоит из нескольких этапов, с каждым из которых стоит разобраться подробнее.
Классификация розеток по типу установки
Всего принято выделять две основных разновидности у этих приборов:
1. Накладные модели.
Монтируются на поверхности стены, непосредственно. Ещё получили название «внешних» благодаря способу установки. Сами приборы легко совмещаются с поверхностями любого типа. Перенос изделий с одного места на другое тоже не составит труда при необходимости.
2. Встраиваемые.
При монтаже предполагается использование так называемых посадочных гнёзд. Внутреннюю розетку в бетонной конструкции разместить не сложно.
Второй тип вызывает у мастеров больше всего вопросов. Посадочные гнёзда называются ещё подрозетниками. Стандартная глубина подрозетника – 45 мм, но есть и углубленный вариант на 60 мм. Его рекомендуют использовать, если планируется расключение проводов внутри конструкции. Тогда розетки на поверхности не портятся.
Подготовительные работы
Начинается процесс с подготовки самих материалов, основного инструментария. Надо точно понять, на каких участках монтируют розетки. Места установки приспособлений отмечаются на схеме, которую готовят заранее. То же касается линий с проводами, выключателей. Без этого внутреннюю розетку в бетонной стене не разместить.
30-40 сантиметров от пола – стандартная высота розеток, когда речь идёт о жилых домах. В других случаях параметр выбирают индивидуально, в зависимости от особенностей, назначения самого помещения.
Дополнительные правила надо соблюдать, укладывая провода для розетки:
· Расстояние от потолка – минимум 15-20 сантиметров.
· Расходятся провода только по горизонтальной, вертикальной плоскостям. Диагональная прокладка – под запретом, согласно действующим нормативам. То же касается создания скруток между разными частями, зигзагов.
· 35 сантиметров – дистанция минимум между штробами, трубопроводом. При скрытой разновидности монтажа – в том числе.
Инструменты и материалы
Следующие материалы с инструментами приобретаются для установки:
1. Карандаш.
2. Провода.
3. Подрозетник в бетонной стене.
4. Грунтовочные составы, с глубоким проникновением.
5. Гипс, алебастр.
6. Рулетка.
7. Шпатель.
8. Нож с кусачками и отвёрткой.
9. Насадка в форме лопатки, победитовое сверло, коронка по бетону.
10. Перфоратор, способный высверливать гнёзда.
11. Болгарка или штроборез – инструменты, создающие штробы. Иногда требуется специальный стакан для монтажа.
Разметка
На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.
Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника в этом случае тоже не доставляет хлопот.
Проделывание отверстий
Отверстия в стене создаются тремя способами:
· При помощи болгарки или угловой шлифмашины.
· Ударной дрелью, перфоратором или победитовым сверлом.
· Специальными коронками для работы по бетону. Они помогут и тем, кому интересна установка тройной розетки.
Первый вариант (коронка по бетону)
Этот способ – один из самых популярных, получил широкое применение на практике. Коронка по бетону надевается на перфоратор, это и есть специальное приспособление для проделывания отверстий. Она будет полезной тем, кто интересуется, как врезать розетку в бетонную стену.
Режущий элемент у инструмента – деталь, дополненная алмазным напылением. Выполнять работу разрешают и победитовыми насадками. При создании приспособлений используют только материалы повышенной прочности, позволяющие разрушать любые поверхности. Результат – ровный пропил с круглой формой. Сверло на стене из бетона размещают во внутренней части насадки. Центровка режущего элемента – основное назначение самого сверла. Как заделать отверстия – разберётся каждый.
Размеры самого сверла должны быть большими по сравнению с габаритами подрозетника для монтажа.
Порядок работ имеет такое описание:
1. Сверло приставляют к заданной точке.
2. Начало погружения коронки внутрь материала.
3. Остатки бетона после завершения пропила выдалбливают.
4. Для такого этапа незаменимые помощники – молоток с зубилом.
Второй вариант (дрель, перфоратор, победитовое сверло)
Победитовое сверло подходит, если предыдущих инструментов не оказалось под рукой. Для проделывания отверстий рекомендуют применять перфораторы. Ударная дрель тоже справляется с подобными операциями без проблем. Но при таких обстоятельствах процесс усложняется. Стену своими руками так просто не обработать.
Окружность просверливают на основе линии, созданной заранее. Шаг – минимум из возможных показателей. Погружение на глубине проще контролировать, используя изоленту, связанную со сверлом. С помощью молотка и зубила доделывают последние штрихи. Как закрепить розетку в стенах – вопрос лёгкий и понятный.
Третий вариант (болгарка)
При круглых отверстиях болгарку нельзя назвать самым подходящим вариантом. Она больше справляется с созданием квадратных форм. Но можно выбрать и такой вариант, если других приспособлений нет. Это один из ответов на вопрос о том, как сделать розетку в бетонной стене.
Главное – выбрать специальную разновидность диска, предназначенного для работ по бетону. Чертят форму квадрата, а не окружность. По размеченным линиям в стене делают 4 пропила. Их размеры – больше габаритов подрозетника. Молоток и зубило используют, чтобы избавиться от остатков строительного материала. Установка тройной розетки предполагает такие же правила.
Отверстия и размер подрозетника: подгон
После выполнения отверстий надо проверять, подходят ли для них подрозетники. Изначально у отверстий диаметр больше по сравнению с устройствами. Поэтому подбор правильной ширины не вызывает сложностей. Подгонка нужной глубины – вот часть работы, требующая дополнительных усилий. Иначе нельзя до конца разобраться в том, как установить подрозетник в стену.
Идеальный вариант – глубина, когда сам подрозетник в бетонной стене уходит в глубь ниши, на 5 миллиметров. Но рекомендуют сделать небольшой запас – с учётом возможного применения фиксирующих материалов внутри отверстий. Обычно это раствор из гипса, алебастра. Изгиб провода, идущего к устройству, тоже занимает определённое пространство.
Обрезание кромки с краёв облегчает работу. Это легко сделать с помощью ножа.
Подгонка глубины приведёт к тому, что и наружная юбка, и подрозетник словно прячутся внутри отверстия. Потом – в одной плоскости со стеной монтируют устройство. Иначе появляются зазоры на 1-2 миллиметра.
Прокладка проводки
Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:
· Проверка изоляции, кабельных жил на предмет различных дефектов.
· Снятие крышки с коробки распределения.
· Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.
· Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.
· Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.
· Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.
· Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.
Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.
Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.
Подготовка и монтаж подрозетников
Подача электричества должна быть отключена перед началом работ. Коробку и отверстие примеряют друг к другу. Подрозетник должен находиться на одном уровне с поверхностью, препятствия для этого должны отсутствовать. Если есть лишние элементы – их обрезают, удаляют.
Дно у отверстия очищают от любых следов грязи с пылью. После этого занимаются грунтовкой поверхности. При таких обстоятельствах адгезия фиксирующего состава и стены будет оптимальной. Придётся подождать некоторое время, пока грунтовка высохнет.
Дальнейший порядок действий у работы такой:
1. Пластмассовые элементы выдавливают из коробки. Потом здесь проходит кабель.
2. Обработка раствором специализированного назначения стенок, дна углубления. Это требуется и для внешней части подрозетника в бетонной стене.
3. Монтаж устройства, блока в раствор. Важно выровнять друг с другом край подрозетника сверху и стену.
4. Строительным уровнем проверяют, насколько горизонтальны монтажные проушины.
5. Коробку избавляют от лишнего раствора. Это правило действует и для тройной розетки в любой поверхности.
Конструкционные переходники используются при соединении, когда монтируют целый блок с розетками.
Особенности монтажа двойного подрозетника
Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.
Работы выполняют со следующим порядком:
· Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.
· Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.
· Создают отверстия одним из способов, который был описан ранее.
· Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.
· Погружение провода внутрь одного из отверстий.
· После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.
Подключение электрики
Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля.
Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.
Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается.
Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.
У подключения проводов тоже есть особенности, которые надо учитывать.
· Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.
· Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.
· Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.
· Синий – на ноль, оставшаяся часть – для фазы.
· Заземление подключают только к контакту, который для него предназначен.
· Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.
Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.
Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.
Отделка
К работам по отделке приступают только после того, как фиксирующий материал полностью высохнет. Иначе велик риск того, что смонтированное устройство сместится в сторону. Как установить розетку в бетонную стену, мы уже разобрались.
Следующим образом выполняют отделку рабочей поверхности:
1. Неровности, сколы и отверстия – любые заметные дефекты – обрабатываются специальными грунтовочными составами. Поверхность вокруг подрозетников в бетонную стену рекомендуется ещё раз как следует выровнять.
2. К шпатлеванию поверхности приступают после высыхания предыдущего слоя. Поверхность зашкуривают, когда высохнет шпаклёвка. Главное, чтобы в результате основа была максимально ровной.
3. Наносят ещё один слой грунтовки и ждут, пока он высохнет. Тогда розетки на поверхности смотрятся более привлекательно.
Установка фурнитуры
Механизмы розетки монтируют, когда отделочные работы завершены. Отсутствие питание в сети желательно проверить до того, как начнутся какие-либо действия. Передачу тока лучше перекрывать в самом распределительном щите, для лучшего эффекта. Защитные автоматы с этой целью полностью отключают.
Подключение проводов зависит от того, какой вид розетки используется в том или ином случае. Один из примеров – с пружинными клеммами. Такая установка розетки в бетонную стену не запрещена.
· Сначала готовят провода. Для этого надо удалить внешнюю защитную оболочку у питающего кабеля.
· Концы жил зачищаются на 10-12 миллиметров.
· Жилы направляют в клеммы розеточного механизма.
· В центральную клемму вставляется жёлто-зелёный провод заземления.
· Голубой провод или ноль обычно соединяют с левой жилой. Фазный или белый провод стыкуют с правой клеммой. Монтаж розеток в стенах завершён.
Внутренняя часть подрозетников фиксируется при помощи специальных распорных лапок. Надо просто затянуть крепёжные болты, чтобы эти детали разошлись в стороны. Сами болты находятся обычно внутри лицевой части. Лапка уходит на стороне, если болт крутится по часовой стрелке. При обратном порядке конструкция обвисает вдоль корпуса. Установка тройной розетки требует соблюдения таких же правил.
На последнем шаге прикручивают крышку. Для этого есть центровочные штыри, благодаря которым вероятность ошибок сводится практически к минимуму. После завершения работ можно включить электричество и проверить, всё ли работает как надо. Отдельное внимание уделяют заземлению. Проверку разрешают проводить ещё до того, как внутренняя часть зафиксирована. Но это решение каждый мастер принимает индивидуально, по обстановке.
klassbetona.ru
Как сделать из одной розетки три
Часто мало одной розетки и приходится что-то придумывать. Либо вставлять в неё тройник, либо удлинитель. Давайте раз и навсегда решим эту проблему и сделаем из одной розетки три, то есть из одинарной сделаем тройную. Здесь можно пойти двумя путям: первый, как известно, проще, второй посложнее, но и результат усилия оправдывает.
Итак, вы решили сделать три розетки вместо одной, давайте рассмотрим как это можно сделать.
Тройная розетка в один подрозетник
Первый — простой вариант, это снять одинарную розетку и установить на её место тройную в тот же подрозетник. Выглядят такие розетки не совсем красиво, имеют треугольную форму, да и купить их не совсем просто, они не пользуются большой популярность и, соответственно, мало кто занимается их продаёт. На фото ниже представлена такая тройная розетка, которая устанавливается в один подрозетник.
Тройная розетка, устанавливаемая в один подрозетник
Установить её проблем не составит, снимаем старую, устанавливаем новую, как установить розетку рассказано в отдельной статье.
Три розетки в одной рамке
Второй вариант, хоть и более трудоёмкий, но позволяет получить качественное и современное устройство розеток.
Три механизма розетки в одной рамке
Это три механизма розеток в одной тройной рамке. Чтобы сделать из одной розетки три, нужно пробурить в стене отверстия под другие две розетки. Если у вас наклеены обои, их нужно аккуратно удалить, что бы была возможность приклеить их обратно.
Одна розетка из которой можно сделать три
Делаем отверстия под розетки
Рядом с отверстием под розетку бурим ещё два, справа или слева. Если стена у вас бетонная, то пробурить отверстия будет сложно, да и не всегда можно. Например, в панельных домах, бурить, штробить стены вообще нельзя, но многие об этом даже и не знают. Если стена гипсовая — это самый простой вариант устройства розеток. На кирпичной стене, тоже больших проблем не составит, монолитный бетон — вариант сложный, но хотя бы возможный, в отличие от панелей.
Делаем отверстия в стене под розетки
Как выштробить отверстия под розетки зависит от материала стены. Гипсовую стену можно выштробить перфоратором с насадкой-лопаткой. Удобнее всего сверлить буровой коронкой, но не всегда и не у всех такие коронки есть. Покупать коронку ради 2-х розеток — накладно, стоит она минимум 600 руб в розницу.
При штроблении гипсовой стены главное не переборщить и не выштробить её насквозь. Обычно такая стена имеет толщину в 75-80 мм. Кирпичную стену так же можно выштробить насадкой-лопаткой. Удачный вариант — когда по кругу подрозетника насверливаются отверстия буром 10-12 мм диам. и внутренности убираются лопаткой. Штробим аккуратно, ведь у нас тут провод под напряжением.
Устраиваем отверстия под розетки
В стене можно найти арматуру, которую можно срезать болгаркой, либо просто обойти, сдвинув немного розетки, если не удаётся установить розетки на нужную глубину. После того, как отверстие готово, примеряем подрозетники.
Примеряем подрозетники
Отверстие под тройную розетку смачиваем водой, то есть обеспыливаем, сделать это можно кисточкой. Аккуратнее, ведь у нас тут провод под напряжением.
Обеспыливаем поверхность водой при помощи кисточки
Подготавливаем и устанавливаем тройной подрозетник
Не забываем проделать в подрозетнике отверстия под провода, если их у вас нет. Там, где это нужно. Что бы соединить три розетки между собой, чтобы по всем ним шёл ток, внутри подрозетника нужно проложить кабель от одной к другой и к третьей. Делаем отверстия с учётом этого, на подрозетниках обычно уже есть подходящие, отмеченные места под отверстия.
Делаем отверстия в подрозетнике согласно вашим требованиям
Разводим гипсовый раствор. Алебастр или гипсовую штукатурку. Алебастр быстро сохнет, штукатурка долго, лучше всего смешать их 1 к 1. Алебастр (строительный гипс) сохнет минуты 3-5, так что, если используете его, нужно
Монтируем подрозетник на раствор гипса или гипсовой штукатурки.
Обмазываем подрозетник раствором и устанавливаем на место. Проверяем вертикальность установки уровнем, а так же смотрим, что бы подрозетник был заподлицо со стеной, обычно это проверяется шпателем.
Замазываем подрозетник
Замазываем все оставшиеся щели, выравниваем подрозетник. Заводим имеющийся провод в крайнюю розетку.
Тройной подрозетник
Клеим обои. На примере у нас тройная розетка с ТВ розеткой.
ТВ провод заводится отдельно в третий подрозетник. Из крайнего правого подрозетника провод заводится в средний. И, если бы правая крайняя была бы тоже силовая — из средней в крайнюю. Для этого отрезается кабель размером 20 см, зачищается и просовывается в отверстие между подрозетниками.
Установка розеток в тройной подрозетник
Розетки устанавливаются по одной. У каждой есть два контакта, есть ещё третий — земля, если розетки с заземлением. Этот вариант рассматривать не будем, в любом случае, если розетки у вас с заземлением, то третий контакт вовсе не подключается и остаётся пустым.
Сверху или снизу у розетки есть два контакта. К одному из них подключаем два провода фазы, к другому контакту два провода ноля.
Подключение трёх розеток
Выглядит это так, как на фото выше. Устанавливаем розетки на место, закрываем рамкой. Этот процесс подробно показан в статье об установке розеток своими руками. Не забудьте проконтролировать уровнем, ровно-ли выставлена розетка.
Установку розетки контролируем уровнем
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!chonemuzhik.ru
