Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.

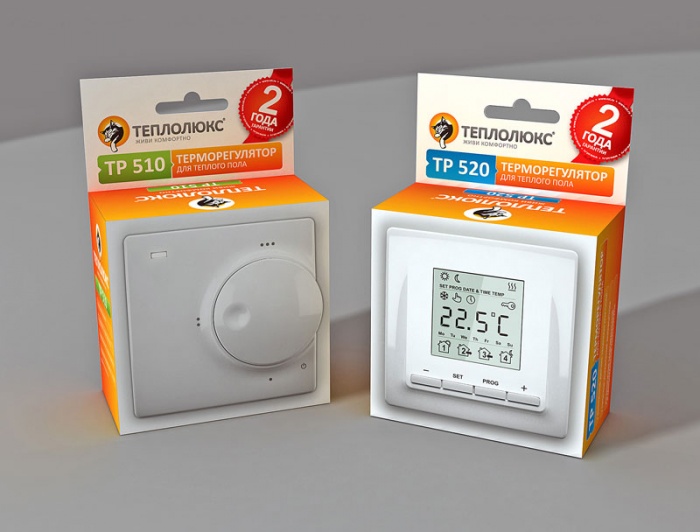

монтаж терморегулятора теплого пола

Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

настройка терморегулятора теплого пола

Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: "Какой датчик температуры для теплого пола выбрать и как его установить правильно".

Можно выделить такие виды терморегуляторов:

  • Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
  • Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
  • Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
  • Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

установка регулятора теплого пола

Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

  • Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: "Как выбрать и установить термодатчик для теплого пола").
  • Отвертка.
  • Крепежные винты.
  • Монтажная коробка.
  • Строительный уровень.
  • Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.

как установить терморегулятор для теплого пола

Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки. Читайте также: "Установка теплого пола своими руками – правила монтажа".

Терморегуляторы можно разделить по таким параметрам:

  1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
  2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
  3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

как снять терморегулятор теплого пола

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

как установить терморегулятор для теплого пола

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

  1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
  2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

установка регулятора теплого пола

К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

настройка терморегулятора теплого пола

Можно выделить 5 таких этапов:

  1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
  2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
  3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
  4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
  5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

Установка терморегулятора теплого пола - Всё о напольных покрытиях

Как установить терморегулятор на теплый пол правильно

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

  • Он выдерживает 16 А.
  • Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
  • Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
  • Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Технология укладки электрического теплого пола под плитку

  • Какой электрический теплый пол под плитку лучше – критерии выбора

  • Как выбрать электрический теплый пол – советы специалиста

    Как установить терморегулятор теплых полов?

    Установка терморегулятора теплого пола – дело очень непростое, его нужно доверить квалифицированному специалисту.

    Для полного контроля над уровнем температуры пола, а так же для создания комфортной среды для проживания, устанавливают терморегулятор теплого пола.

    Не рекомендуется доверять такую работу мастерам широкого профиля, если нет уверенности в том, что такие специалисты действительно могут выполнять электротехнические работы. Практика использования теплого пола показывает, что трудности в том случае, если установка была осуществлена некачественно, возникают нередко и цена таких ошибок может быть высока, поскольку может предстоять ремонт теплого пола, что является делом непростым и недешевым.

    Для установки терморегуляторов теплых полов понадобятся следующие инструменты:

    Как установить терморегулятор теплого пола?

    Установка терморегулятора может быть осуществлена своими руками, но для этого нужно обладать навыками мастера-электрика, а если имеется соответствующее образование, то еще лучше.

    Теперь нужно сфокусировать свое внимание на некоторых не самых понятных моментах, их знание в значительной степени позволит сэкономить время, когда осуществляется монтаж, можно будет избежать самых распространенных ошибок, и тогда в подключении терморегулятора теплого пола не будет ничего сложного.

    Схема устройства терморегулятора.

    Перед тем как осуществлять монтаж, нужно начать с самого банального – с внимательного изучения инструкции по установке и эксплуатации. Нужно хорошо разобраться с тем, как снимается панель управления терморегулятора (это называется лицевая панель). Если используются некоторые термостаты иностранного производства, то нужно сначала снять колесико управления, для этого его необходимо поддеть ножом (можно использовать отвертку), а потом открутить установочный винт. У некоторых видов термостатов на панели сбоку есть защелки, на которые следует надавить отверткой очень аккуратно. При этом нужно учитывать, что если крышка терморегулятора не снимается, то прилагать чрезмерные усилия, чтобы ее снять, не следует, нужно просто очень внимательно разобраться в схеме в документации к изделию. Если это не сделать, то крепления из пластика могут быть очень легко сломаны, и тогда придется приобретать новый терморегулятор, который стоит очень недешево.

    Когда осуществляется монтаж терморегулятора теплого пола, нужно принимать во внимание то обстоятельство, что все процедуры, которые подразумевают соприкосновение с токоведущими проводами, должны осуществляться только тогда, когда полностью отключено напряжение, это является обязательным условием. Поэтому перед тем как осуществлять монтаж терморегулятора теплого пола, нужно отключить в квартире напряжение или линию, питающую термостат.

    Некоторые нюансы установки терморегулятора теплого пола

    Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

    Схема подключения термостата для пола.

    Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

    Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно – так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

    После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

    При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

    Схема зоны нагрева теплого пола.

    Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика – аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

    После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует. Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

    Завершающий этап работы

    Панель терморегулятора закрепляется крепежными винтами; при помощи уровня нужно обязательно добиться того, чтобы терморегулятор был расположен ровно. После этого крышка термостата закрывается, подается питание (для этого включается автомат). После того как автомат включен, экран термостата может загореться или загорится индикатор работы теплого пола.

    После этого выставляется нужная температура или настраивается время включения и выключения программируемых моделей. Перед тем как теплый пол начнет работать (речь идет даже об очень коротком времени работы), нужно обязательно убедиться в том, что после того, как уложена плитка, прошло достаточное количество времени (такой срок должен составлять не меньше 28 дней). Дело в том, что если включение теплого пола будет произведено раньше этого срока, то между кабелем и растровом могут образоваться воздушные полости, что очень скоро может стать причиной местного выгорания кабеля, в результате чего кабельная система обогрева просто выйдет из строя.

    Включать теплый пол для проверки работоспособности категорически запрещается, пока раствор полностью не высохнет.

    Если есть необходимость проверить целостность кабеля после того, как уложена плитка, нужно просто измерить изоляционное сопротивление и сопротивление между греющими жилами. Таким образом, монтаж такого оборудования особой сложностью не отличается.

    Подключение теплого пола к терморегулятору (термостату)

    Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

    Подключение теплого пола к терморегулятору

    Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

    Какие бывают терморегуляторы?

    В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

    Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

    Температурные датчики

    Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

    Температурные датчики для терморегулятора

    Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

    Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

    Подключение электрического теплого пола к терморегулятору

    Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

    Терморегулятор к таким полам подключается следующим образом:

    1. Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
    2. При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

    Схема подключение теплого пола

  • Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  • Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  • После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  • Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
  • Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

    Затем проведите тестирование терморегулятора:

    1. Установите минимальное значение температуры на регуляторе,
    2. Подайте на него питание,
    3. Включите тумблер нагрева,
    4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
    5. Визуально проверьте нагрев пола.

    Подключение теплого водяного пола к терморегулятору

    В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

    Механический терморегулятор для теплого пола

    Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

    1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
    2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
    3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

    Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

    Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

    Видео инструкция — установка терморегулятора своими руками

    Читайте также:

    • Подключение терморегулятора к теплому полу
    • Терморегулятор для теплого пола
    • Cхема подключения теплого пола
    • Электрический тёплый пол под плитку своими руками

    Источники: http://onlineelektrik.ru/tpol/kak-ustanovit-termoregulyator-na-teplyj-pol-pravilno.html, http://pervyiremont.ru/pol/ustanovka-termoregulyatora-teplogo-pola.html, http://stroyvopros.net/pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

  • самостоятельная сборка и последовательность работ

    Теплый пол является оптимальным способом обогрева помещений из соотношения стоимости обеспечения ресурсов и производительности. Система состоит из ряда узлов и элементов, монтаж которых необходимо производить в строгой последовательности.

    Установка терморегулятора теплого пола является одним из ответственных моментов, потому что именно от него зависит управление температурными режимами в отдельно взятой комнате.Электронный термостат

    Разновидности устройств

    Производители предлагают несколько типов регуляторов – механические и электронные, которые в свою очередь бывают:

    • С режимом экономии электроэнергии. Настройка регулятора теплого пола такого вида снижает подачу электричества во время отсутствия жильцов.
    • С таймером. Температурный режим регулируется программированием времени. Таймер управляет интенсивностью обогрева в указанный период.
    • С интеллектуальным программированием. Установка терморегулятора теплого пола рассматриваемой конструкции подразумевает автоматическое чередование экономного режима с нагревательным. «Умное» устройство рассчитывает время «командования» нагревательными элементами.
    • С датчиком ограничения. Настраивается изделие на показатель необходимой температуры и регулирует процесс нагрева по заданным величинам.

    По своей доступной мощности изделия должны соответствовать выбранной системе обогрева. Они не должны превышать показатели, прописанные производителем в инструкции по эксплуатации терморегулятора для теплого пола. Максимумом считается значение в 3 кВт.

    Популярными на сегодняшний день считаются такие устройства: Nexans N-Comfort, ProfiTherm, Теплолюкс, механический Devireg и сенсорный Castle. Их отличает демократическая стоимость и высокий эксплуатационный ресурс.Механический термостат Devireg

    Как собрать самостоятельно терморегулятор теплого пола

    Если вы обладаете инженерными навыками, монтаж терморегулятора теплого пола можно произвести своими руками. Но важно помнить, что работа с электричеством требует максимальной серьезности и соблюдения правил техники безопасности.

    Конструкция самодельного аппарата предельно проста в исполнении:

    • Корпус для подключения к запорной арматуре либо обогревателю,
    • Датчик,
    • Головка, заполненная температурным реагентом,
    • Клапаны затвора.

    Материал в головке при определенной температуре меняет свои свойства и приводит в движение заслонку теплоносителя. Устанавливать изделия можно непосредственно на обогреватель или же в котельной и управлять за счет получения температуры, проходящего через них теплоносителя.

    Как установить терморегулятор для теплого пола: подготовка

    Перед монтажом изделия необходимо изучить его параметры, специфику использования и технологию установки, рекомендуемую производителем. Специалисты рекомендуют устанавливать блок управления в непосредственной близости от розеток.

    Высота установки терморегулятора теплого пола должна составлять от 60 см до метра и к ней нужно обеспечить быстрый доступ. Его запрещено декорировать, закрывать шторами или придвигать мебель.

    Перед проведением любых работы с термостатом, обязательно отключите электропитание.Установка датчика и терморегулятора, настройка системы

    Как настроить терморегулятор теплого пола

    К монтажной коробке тянутся электрические провода. Индикатором определяется фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.

    Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протягивается к корпусу термостата.

    Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.

    После проведенных манипуляций крышка термостата устанавливается на свое место. Электричество подается на устройство, чтобы проверить правильность монтажа и готовность к эксплуатации. Необходимо выставить желаемые параметры температуры и запустить систему на сутки в тестовом режиме.  Только после того, как вы удостоверитесь в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

    Современные термостаты представляют собой электронные приборы со сложным устройством, поэтому настройку терморегулятора теплого пола целесообразней будет доверить, все-таки, квалифицированным специалистам. Допущенные во время установки ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.  Для консультации позвоните по телефону, указанному на сайте.

    Монтаж терморегулятора теплого пола - Всё о напольных покрытиях

    Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

    Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

    В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

    Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

    Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

    Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

    Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

    Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

    Терморегулятор к таким полам подключается следующим образом:

    Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

    Затем проведите тестирование терморегулятора:

    1. Установите минимальное значение температуры на регуляторе,
    2. Подайте на него питание,
    3. Включите тумблер нагрева,
    4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
    5. Визуально проверьте нагрев пола.

    Подключение теплого водяного пола к терморегулятору

    В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

    Механический терморегулятор для теплого пола

    Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

    1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
    2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
    3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

    Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

    Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

    Видео инструкция — установка терморегулятора своими руками

    Читайте также:

    • Подключение терморегулятора к теплому полу
    • Терморегулятор для теплого пола
    • Cхема подключения теплого пола
    • Электрический тёплый пол под плитку своими руками

    Установка терморегулятора теплого пола

    Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

    Установка терморегулятора теплого пола

    При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

    Основные сведения о терморегуляторе для теплого пола

    В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

    Температурный датчик должен быть смонтирован в гофротрубке

    Современные термостаты имеют возможность программирования. что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

    Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

    Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

    Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

    Терморегулятор ELECTROLUX ETA-16

    Подготовка к работе

    Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

    Терморегулятор Thermoreg TI-200. Инструкция

    Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

    Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

    Снятие передней панели

    Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательнос тью.

    Терморегулятор E 62.116. Инструкция

    Подготовьте нижеперечисленны е приспособления для монтажа прибора:

    • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
    • отвертку;
    • крепежные винты;
    • монтажную коробку;
    • уровень;
    • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

    Нюансы монтажа разных видов терморегуляторов

    Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

    Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

    Таблица. Отличия основных параметров терморегуляторов

    Как установить терморегулятор теплых полов?

    Установка терморегулятора теплого пола – дело очень непростое, его нужно доверить квалифицированному специалисту.

    Для полного контроля над уровнем температуры пола, а так же для создания комфортной среды для проживания, устанавливают терморегулятор теплого пола.

    Не рекомендуется доверять такую работу мастерам широкого профиля, если нет уверенности в том, что такие специалисты действительно могут выполнять электротехнические работы. Практика использования теплого пола показывает, что трудности в том случае, если установка была осуществлена некачественно, возникают нередко и цена таких ошибок может быть высока, поскольку может предстоять ремонт теплого пола, что является делом непростым и недешевым.

    Для установки терморегуляторов теплых полов понадобятся следующие инструменты:

    Как установить терморегулятор теплого пола?

    Установка терморегулятора может быть осуществлена своими руками, но для этого нужно обладать навыками мастера-электрика, а если имеется соответствующее образование, то еще лучше.

    Теперь нужно сфокусировать свое внимание на некоторых не самых понятных моментах, их знание в значительной степени позволит сэкономить время, когда осуществляется монтаж, можно будет избежать самых распространенных ошибок, и тогда в подключении терморегулятора теплого пола не будет ничего сложного.

    Схема устройства терморегулятора.

    Перед тем как осуществлять монтаж, нужно начать с самого банального – с внимательного изучения инструкции по установке и эксплуатации. Нужно хорошо разобраться с тем, как снимается панель управления терморегулятора (это называется лицевая панель). Если используются некоторые термостаты иностранного производства, то нужно сначала снять колесико управления, для этого его необходимо поддеть ножом (можно использовать отвертку), а потом открутить установочный винт. У некоторых видов термостатов на панели сбоку есть защелки, на которые следует надавить отверткой очень аккуратно. При этом нужно учитывать, что если крышка терморегулятора не снимается, то прилагать чрезмерные усилия, чтобы ее снять, не следует, нужно просто очень внимательно разобраться в схеме в документации к изделию. Если это не сделать, то крепления из пластика могут быть очень легко сломаны, и тогда придется приобретать новый терморегулятор, который стоит очень недешево.

    Когда осуществляется монтаж терморегулятора теплого пола, нужно принимать во внимание то обстоятельство, что все процедуры, которые подразумевают соприкосновение с токоведущими проводами, должны осуществляться только тогда, когда полностью отключено напряжение, это является обязательным условием. Поэтому перед тем как осуществлять монтаж терморегулятора теплого пола, нужно отключить в квартире напряжение или линию, питающую термостат.

    Некоторые нюансы установки терморегулятора теплого пола

    Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

    Схема подключения термостата для пола.

    Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

    Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно – так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

    После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

    При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

    Схема зоны нагрева теплого пола.

    Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика – аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

    После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует. Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

    Завершающий этап работы

    Панель терморегулятора закрепляется крепежными винтами; при помощи уровня нужно обязательно добиться того, чтобы терморегулятор был расположен ровно. После этого крышка термостата закрывается, подается питание (для этого включается автомат). После того как автомат включен, экран термостата может загореться или загорится индикатор работы теплого пола.

    После этого выставляется нужная температура или настраивается время включения и выключения программируемых моделей. Перед тем как теплый пол начнет работать (речь идет даже об очень коротком времени работы), нужно обязательно убедиться в том, что после того, как уложена плитка, прошло достаточное количество времени (такой срок должен составлять не меньше 28 дней). Дело в том, что если включение теплого пола будет произведено раньше этого срока, то между кабелем и растровом могут образоваться воздушные полости, что очень скоро может стать причиной местного выгорания кабеля, в результате чего кабельная система обогрева просто выйдет из строя.

    Включать теплый пол для проверки работоспособности категорически запрещается, пока раствор полностью не высохнет.

    Если есть необходимость проверить целостность кабеля после того, как уложена плитка, нужно просто измерить изоляционное сопротивление и сопротивление между греющими жилами. Таким образом, монтаж такого оборудования особой сложностью не отличается.

    Источники: http://stroyvopros.net/pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://pol-spec.ru/elektricheskiy-pol/ustanovka-termoregulyatora-teplogo-pola.html, http://pervyiremont.ru/pol/ustanovka-termoregulyatora-teplogo-pola.html

    Установка терморегулятора теплого пола

    Поддержание постоянной температуры в помещении – это очень важный фактор, который позволяет создать комфорт. Особенно это касается холодного времени года. Если температура опустится в помещении ниже нуля, то это может грозить повреждение канализационной, водопроводной и отопительной системы. Чтобы такого не произошло, важна установка терморегулятора теплого пола. Но перед этим стоит разобраться, какие существуют разновидности и какие из них надежнее.

    Почему терморегулятор важен

    Если вы когда-нибудь имели дело с печкой или твердотопливным котлом, то хорошо знаете, сколько неудобств приносит то, что их необходимо периодически загружать топливом. Это означает, что их невозможно оставить на какой-то период и просто уехать в гости. Терморегулятор, конечно, не решит этот вопрос в отношении печного отопления, но прекрасно автоматизирует ситуацию в отношении водяного или электрического отопления.

    В газовых котлах, которые обеспечивают водяное отопление используются специальные терморегуляторы, которые чаще всего встроены непосредственно в прибор и отслеживают температуру циркулирующей жидкости, давая сигнал на возгорание или отключение горелки. В отношении электрического теплого пола дело обстоит немного иначе. Подключение питания происходит непосредственно через терморегулятор. А датчик терморегулятора располагается вблизи от нагревательного мата или провода. Если температура падает ниже требуемой терморегулятор подает сигнал для включения. Такой подход гарантирует полную автономность и бесперебойное функционирование благодаря терморегулятору, даже если хозяев нет дома.

    Обратите внимание! Для водяного теплого пола есть выносные датчики и терморегуляторы, которые устанавливаются в самом холодном помещении, чтобы оптимизировать подачу горячей воды.

    Разновидности терморегуляторов

    Терморегуляторы разделяются не только по цене. Не стоит думать, что тот терморегулятор, который стоит дороже, обязательно будет лучше. Дело в том, что цена терморегулятора формируется в силу механизма его функционирования и составных частей. Терморегуляторы подразделяют на две большие категории:

    • механические терморегуляторы;
    • электронные терморегуляторы.

    Первый вид терморегуляторов имеет простое строение и часто легко поддается обслуживанию и ремонту. Суть механизма этого терморегулятора построена на физических законах, которые объясняют поведение определенных веществ. Чаще всего от нагревания металлы, газы и жидкости увеличиваются в объеме, занимая пространство, которое раньше не использовалось, или повышая давление внутри колбы. От увеличения объема происходит воздействие на контактную часть терморегулятора, и она замыкается, подавая электричество. При остывании все происходит в обратном порядке.

    В электронных терморегуляторах принцип действия немного иной, хотя и здесь не обошлось без физических особенностей веществ. Электронный терморегулятор состоит из двух основных модулей. Один из них представляет собой выносной датчик температуры. При нагреве или остывании изменяется электропроводимость материала или его сопротивление и в зависимости от этого происходит изменение настроек на основном модуле терморегулятора. На последнем установлена печатная плата, которая в зависимости от полученных данных вносит коррективы.

    Среди электронных терморегуляторов также есть свои подвиды:

    • терморегуляторы с микропроцессорным управлением
    • терморегуляторы непрограммируемые.

    Те, которые не программируются, функционируют по принципу поддержания заданной температуры. Функционал микропроцессорных шире. В них есть возможность задать не только температуру, но и распределить ее значения на протяжении дня и недели. Например, сутра вы уходите на работу и нет смысла, чтобы большую часть дня отопление работало на максимум, а возвращаетесь вы в 5 вечера. С таким прибором легко задать температуру в промежутке, когда вас не будет дома на 5 или 10 градусов меньше номинальной. А если вы на выходные предпочитаете выехать загород, тогда на субботу и воскресенье можно задать режим сниженного потребления. Подключение теплого пола к терморегулятору каждого вида имеет свои особенности, поэтому их стоит знать.

    Обратите внимание! Терморегуляторы могут быть наружного или внутреннего монтажа. Те, что предназначены для наружного монтажа, могут быть установлены на DIN-рейку рядом с питающими автоматами или просто на поверхность стены. Датчики с внутренней установкой потребуют сверления отверстия коронкой под подрозетник. Но последние не так выделяются на фоне общего интерьера.

    Виды электрического теплого пола

    Электрический теплый пол используется в тех случаях, когда нет возможности смонтировать водяной из-за особенностей перекрытия или отсутствия автономного отопления. Кто-то выбирает его как лучший вариант в силу наличия солнечных батарей. Есть три основных реализации теплого пола:

    • на основе греющего кабеля;
    • на основе кабеля, который уложен в маты;
    • на основе инфракрасной пленки.

    Каждый вид имеет свои достоинства и недостатки как в укладке, так и в конструкции. Теплый пол на основе греющего кабеля может базироваться на резистивном или саморегулирующемся кабеле. Для второго вида в некоторых случаях можно не устанавливать терморегулятор. Кабель, который собран в маты проще в обслуживании и укладке. Но каждый из этих подвидов нуждается в цементной стяжке. Совсем другое дело инфракрасная пленка. Она монтируется прямо под облицовочное покрытие в виде ламината.

    Подключение кабельного теплого пола

    Термодатчик для теплого пола на основе кабеля может быть как механическим, так и электронным. Все будет зависеть от ваших личных предпочтений. Подготовка к установке и сама установка термостата осуществляется еще до начала выполнения укладки греющего кабеля. Для этого понадобится такой инструмент и материалы:

    • монтажная коробка или подрозетник;
    • перфоратор;
    • строительный нож;
    • изолента или термоускадка;
    • разметочный инструмент;
    • болгарка или штроборез;
    • рулетка;
    • уровень;
    • гофра.

    Если теплый пол находится в ванной комнате или санузле, тогда терморегулятор располагается вне помещения. Это необходимо для обеспечения электрической безопасности теплого пола. Во всех остальных случаях датчик располагается непосредственно в помещении, где ест теплый пол. Высота установки подбирается произвольно. Все будет зависеть от расстановки мебели, а также расположения других выключателей и розеток. Но важно помнить, что есть порог в 30 см от теплого пола, ниже которого нельзя опускаться. Если этого не соблюсти, тогда сложно гарантировать корректную работу терморегулятора.

    С помощью рулетки отмеряется требуемая высота от теплого пола и делается пометка. В перфоратор фиксируется коронка с диаметром 70 мм и сверлится отверстие под монтажную коробку для терморегулятора. От просверленного отверстия вниз к полу опускается две вертикальные линии с помощью уровня с расстоянием в 2 см. Они позволят точно изготовить канавку для укладки кабеля. Ее глубина также должна быть 2 см. Вырезается она болгаркой с алмазным диском. Если под нагревательные элементы не планируется укладка фольгированного или другого утеплителя, то такую же канавку необходимо сделать перпендикулярно в полу. Ее длина от стены будет 60 см. При этом важно учесть, что проходить она должна между витками кабеля.

    Убирается весь мусор, который может повредить проводники терморегулятора. Датчик терморегулятора укладывается в пластиковую гофру. Конец, который будет залит стяжкой теплого пола герметично запаивается, чтобы раствор не просочился внутрь. Провод выводится к отверстию с установочной коробкой и подключается непосредственно к основному блоку. На блоке обычно нанесены буквы, которые облегчают подключение. Фаза питающей сети обозначается буквой L, а ноль – буквой N. Для датчика теплого пола также есть отдельные отверстия в клемме со своими обозначениями, полярность для него соблюдать не требуется. Греющий кабель теплого пола подключается с соблюдением полярности. Она обычно обозначена в инструкции. Чаще всего коричневый провод подводится к фазе, синий к нулю, а желто-зеленый – это заземление. После подключения можно на короткий промежуток подать питание, чтобы убедиться, что все функционирует. Наглядно схему подключения можно увидеть на фото.

    Обратите внимание! Подбирайте термодатчик соответственно нагрузке, которую на него будет оказывать теплый пол. Можно взять большее значение, но не меньшее. Также важно быть внимательным к сечению питающего кабеля. Если оно будет занижено, тогда может произойти короткое замыкание.

    Подключение матов теплого пола

    Теплый пол, который укладывается в маты чаще всего идет двухжильный. То есть после укладки нет необходимости вести отдельный конец с противоположной стороны комнаты к коробке подключения. Схема подключения терморегулятора для теплого пола в матах такая же, как и для предыдущего варианта. Единственным различием будет монтаж датчика терморегулятора. Здесь он располагается на мате между витками провода. Больше информации по подключению терморегулятора содержится в видео:

    Обратите внимание! Стоит позаботиться о том, чтобы силовой провод питания, который будет идти от щитка к терморегулятору, был подключен через устройство защитного отключения. Оно будет гарантией большей безопасности. И при малейшей утечке тока произведет отключение подачи питания на терморегулятор.

    Подключение инфракрасного теплого пола

    Расположение основного блока терморегулятора для инфракрасного пола должно соответствовать таким же параметрам, как было описано выше. Но вот подключение проводов к плене имеет некоторые нюансы. В комплекте с инфракрасной пленкой поставляется не только терморегулятор, но и специальный набор, в который входит две контактные клипсы, а также битумный скотч. После проведения укладки всех листов инфракрасной пленки, они скрепляются между собой, чтобы исключить их смещение.

    Изоляция провода срезается примерно на 2 см. Отдельные проводки каждой жилы скручиваются между собой, чтобы получилась косичка. После этого они фиксируются в клипсах для подключения. На краях пленки есть медные контакты для подключения клипс. Клипсы необходимо расположить таким образом, чтобы она касалась контактной площадки с двух сторон. Для этого ее потребуется просунуть между двумя слоями пластика. На матах нет обозначения того, куда какой кабель подводить, поэтому для себя можно выбрать произвольный вариант. Чтобы все части пленки получали питание, необходимо их соединить между собой последовательно. Для этого провод можно проложить как между соседними матами, так и собрать все провода одного типа вместе.

    Места, где происходила фиксация клеммника к пленке изолируются битумным скотчем. Фиксируется он с двух сторон и хорошо разглаживается, чтобы не было пузырьков воздуха. Датчик терморегулятора укладывается под пленку на черную полосу. Чтобы битумный скотч не приподнимал пленку, под ним делаются вырезы в утеплителе, чтобы он лег заподлицо. Для прокладки проводов к терморегулятору также делаются вырезы-канавки в утеплителе. Подключение терморегулятора производится согласно разметке, нанесенной на сам датчик. Больше информации о подключении терморегулятора можно узнать из видео.

    Заключение

    Как видно, подключение регулирующей автоматики требует только базовых знаний в отношении электричества. Обычно производитель теплого пола четко расписывает, как должно осуществляться подключение. Если вы решитесь выполнить этот шаг самостоятельно, обязательно соблюдайте все меры предосторожности.

    Как выбрать и установить терморегулятор для теплого пола

    Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

    Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

    Содержание статьи:

    Принцип работы терморегулятора

    Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

    Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

    График работы терморегулятора СТПГрафик работы терморегулятора СТП

    Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

    Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

    Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

    Виды устройств по типу управления

    Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

    Механические без электроники

    Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

    Механический терморегулятор с проводным датчикомМеханический терморегулятор с проводным датчиком

    Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

    Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

    Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

    Такое устройство прибора имеет свои преимущества:

    1. Низкая цена.
    2. Простота эксплуатации.
    3. Возможность работы при низких температурах.
    4. Надёжность.
    5. Независимость от перепадов напряжения.
    6. Длительный срок службы.
    7. Автоматическое включение после отключения электроэнергии.

    Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

    1. Минимальная функциональность.
    2. Отсутствие возможности дистанционного управления.
    3. Большая погрешность.
    4. Наличие щелчков при изгибах биметаллической пластины.

    Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

    С электронным механизмом

    Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

    Электронный терморегулятор с дисплеемЭлектронный терморегулятор с дисплеем

    Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

    Электронные регуляторы теплого пола состоят из таких компонентов:

    1. Корпус.
    2. Контролирующая микросхема.
    3. Встроенный или внешний температурный датчик.
    4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

    Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

    Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

    К преимуществам электронных приборов относят:

    1. Возможность установки выносного термодатчика в произвольном месте помещения.
    2. Наличие дисплея, отображающего текущую и заданную температуру.
    3. Возможность мультизонального управления нагревом.
    4. Точность термодатчика до долей градуса.
    5. Индикация в случае ошибки или поломки.
    6. Возможность комплектования выносным блоком дистанционного управления.

    Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

    Схема подключения проводов терморегулятораСхема подключения проводов терморегулятора

    Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

    К минусам относят такие характеристики:

    1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
    2. Сбои в настройках при кратковременном отключении электроэнергии.
    3. Более высокая цена, чем на механические приборы.

    Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

    Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

    Программируемые электронные приборы

    Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

    В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

    Устройство программируемого терморегулятораУстройство программируемого терморегулятора

    Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

    В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

    К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

    С дистанционным блоком управления

    В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

    Система дистанционного управления терморегуляторомСистема дистанционного управления терморегулятором

    Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

    А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

    Виды термодатчиков для систем теплого пола

    Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

    Термодатчики бывают четырех типов:

    1. Для определения температуры воздуха.
    2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
    3. Для определения температуры поверхности пола контактным способом.
    4. Комбинированные.

    Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

    Стандартный датчик температуры для полаСтандартный датчик температуры для пола

    Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

    Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

    Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

    Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

    К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

    Правила монтажа терморегулятора

    К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

    Схема расположения терморегулятора в комнатеСхема расположения терморегулятора в комнате

    Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

    Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

    Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

    1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
    2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
    3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
    4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
    5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
    6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
    7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
    8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
    9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
    10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
    11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
    12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

    Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

    Советы по выбору приборов

    При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.

    Выбор терморегулятора для СТПВыбор терморегулятора для СТП

    При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

    К таким особенностям выбора относят следующие правила:

    1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
    2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
    3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
    4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

    Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

    Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

    Выводы и полезное видео по теме

    Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

    Видео #1. Классификация и принцип действия терморегуляторов:

    Видео #2. Подробная настройка программируемого терморегулятора:

    Видео #3. Монтаж датчика температуры в полу:

    Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

    А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

    ТОП-5 правил установки терморегулятора теплого пола

    Установка терморегулятора теплого пола

    2019-04-03 22:25:26   3
