Установка опалубки для армопояса под мауэрлат: Делаем правильно армопояс под мауэрлат в доме из кирпича или газобетона — СамСтрой – Армопояс под мауэрлат. Размеры, функции, способы крепления

Делаем правильно армопояс под мауэрлат в доме из кирпича или газобетона — СамСтрой

Армопояс под мауэрлат обеспечивает дополнительную жёсткость крыши и стен. Он соединяет отдельные элементы дома в монолитную конструкцию. Рассмотрим несколько способов крепления мауэрлата к разным типам стен – из кирпича, газобетона. Узнаем, как сделать армопояс, можно ли обойтись без него.

Конструкция армопояса под установку мауэрлата

Установка мауэрлата на ограждающие конструкции из кирпича

При возведении кирпичных стен важно заранее выбрать метод установки мауэрлата. Это влияет на последовательность и особенности выполнения работ:

• Использование дротика.

Крепление мауэрлата к кирпичной стене происходит при помощи элемента диаметром 6 мм. Проволока замуровывается в ограждающую конструкцию на глубину 30 см. Длина катанки выбирается с учётом габаритов бруса. На каждое стропило должна приходиться ода закладная деталь в виде проволоки.

Данный метод несовершенный, поскольку постепенно уменьшается надёжность из-за растяжения металла. Также ухудшается внешний вид фасада. Металлическая проволока со временем ржавеет, что портит внешнюю облицовку стен.

Использование металлической проволоки для фиксации мауэрлата

• Применение деревянных пробок.

Мауэрлат крепится к специальным вставкам в стене при помощи скоб. Деревянные закладки, предварительно обработанные антисептиками, замуровываются в кладку. Длина пробок – не меньше 250 мм. Точки фиксации деревянного бруса определяется положением и количеством стропильных ног.

Метод ненадёжный и используется редко. Дерево со временем усыхает и деформируется, что влияет на положение мауэрлата и стропильной конструкции. Установка пробок занимает много времени и требует повышенного внимания каменщика.

• Использование шпилек.

Крепление мауэрлата осуществляется при помощи металлических элементов, вмурованных в кладку (не меньше, чем на 3 ряда). Размер резьбы подбирается с учётом параметров стропильной системы. Метод надёжный, но трудоёмкий из-за усложняющейся технологии кладки кирпича.

• Применение анкеров.

Используются специальные металлические элементы большого диаметра. После установки мауэрлата в нем и стене высверливается отверстие под анкер. Деталь вбивают в углубление и фиксируют при помощи гаек. Анкера используются только с полнотелыми кирпичами.

Технология установки анкеров

Фиксация мауэрлата на ограждающих конструкциях из газобетона

Крепление мауэрлата к газобетону в обязательном порядке должно происходить с использованием армопояса. Железобетонная балка необходима для распределения нагрузок от крыши на нижерасположенные несущие конструкции. Лёгкий ячеистый бетон плохо справляется с точечными воздействиями, возникающими в месте крепления стропил. Это приводит к образованию трещин и постепенному разрушению конструкций.

Последствия отсутствия армопояса в доме из газобетона

Чтобы предупредить подобные негативные явления, следует правильно прикрепить мауэрлат на газобетон. В процессе устройства армопояса придерживаются следующих правил:

• При армировании бетонного пояса закладывают стальные шпильки, оснащённые резьбой.
• К концу фиксирующих элементов приваривают стальные поперечины, чтобы обеспечить их устойчивость.
• Шпильки равномерно размещаются по всей длине деревянного бруса. Их должно быть равно или больше от количества стропил. Рекомендуемый шаг для шпилек – 40-50 см.
• Металлические шпильки должны выступать за армированный пояс на толщину балки плюс 4 см (для затягивания гаек).
• Идеально, когда места крепления балки к монолитному поясу будут находиться между стропил (посередине).

Совет! Перед заливкой бетона резьбу шпилек рекомендуется перемотать малярным скотчем. Это предупредит попадание строительной смеси на её поверхность, что позволит без трудностей закрутить гайку.

Установка шпилек на газобетон

Перед установкой брусьев в проектное положение делают разметку с указанием мест размещения крепёжных элементов. После этого можно приступать к проделыванию отверстий соответствующего диаметра. Когда брус окажется на своём месте, его закрепляют при помощи гаек. Чтобы со временем фиксация элементов не ослабла, дополнительно используют контргайки.

Правильно выполненная фиксация мауэрлата

Чтобы обеспечить надёжное крепление мауэрлата к армопоясу, для устройства конструкции выбирают деревянный брус максимальной длины. При наличии стыков соединение выполняют методом косого прируба с использованием болтов или гвоздей. По углам деревянную балку усиливают металлическими уголками или скобами.

Характеристики армопояса

Чтобы обеспечить стабильное положение ограждающих конструкций, важно правильно подобрать размер армирующего пояса под стропильную систему. Придерживаются следующих правил:

При устройстве армопояса важно добиться непрерывности конструкции. Элемент должен обладать одинаковой прочностью по всей длине. Чтобы добиться таких показателей, его обязательно армируют и выполняют заливку бетона за один раз.

Технология возведения армопояса

Возведение монолитной железобетонной балки по периметру дома происходит в несколько последовательных этапов.

Установка опалубки

Опалубка для армопояса обустраивается при помощи одного из способов:

Укладка арматуры

После установки опалубки приступают к устройству арматурного каркаса. Он состоит из следующих элементов:

1. Рабочие продольные стержни. Обычно устанавливают 4 штуки в каждом углу будущей балки. Рекомендуемый диаметр стержней 10-14 мм.
2. Поперечная арматура.Устанавливается в виде хомутов с шагом 200-400 мм. Диаметр поперечной арматуры 6-8 мм.
3. Вязальная проволока. Используется для соединения всех элементов каркаса.

   Вязка арматурного каркаса для армопояса

Совет! В местах сопряжения стальных стержней и по углам рекомендуется дополнительно устанавливать арматуру для повышения жёсткости конструкции.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

• Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
• Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
• В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.



нужен ли и как сделать

Армопояс под мауэрлат обеспечивает максимальную компенсацию нагрузок на несущие стены строения.

Сам мауэрлат представляет собой важнейший элемент конструкции крыши, который является связующим звеном между кровлей и стенами самого здания.

Именно с его помощью производится равномерное распределение нагрузки кровли по всему периметру стен здания.

Задачи сохранения целостности стен, предотвращения образования трещин, перекосов решает армирующий слой или армопояс.

Функции и особенности армирующего пояса

Мауэрлат производится из аналогичного со стропилами материала. Дерево соотносится с деревом, а металл – с металлом.

Это важно, поскольку мауэрлат одной своей стороной соединяется с конструкциями крыши, а другой – с несущими стенами дома.

Вся стропильная система оказывает направленную концентрированную нагрузку на мауэрлат, который передает ее уже в равномерно распределенном виде на стены здания.

Чтобы ответить на вопрос о том, нужен ли армопояс под мауэрлат, необходимо понять механизм взаимодействия структуры крыши с несущими стенами целостного здания.

Конструкция крыши нагружает несущие стены двумя способами:

1. вертикальным;
2. распорным.

В первом случае давление на стены оказывается за счет комплексных внешних нагрузок в виде снега, ветра, наледи, сосулек, во втором – под влиянием самих стропил, которые стремятся «раздвинуть» стены в стороны. При этом два вида воздействий тесным образом связаны между собой.

Вследствие недостаточной жесткости современных строительных материалов, которые отличаются небольшим весом и отличными изоляционными свойствами, крепить на них мауэрлат напрямую проблематично.

Такие соединения приведут к разрушениям строительных материалов. Технология индивидуального строительства предполагает использовать обязательный армопояс под монтирующийся мауэрлат.

Он обеспечивает максимальную защиту здания от различных внешних воздействий, увеличивает прочность строения, срок его службы.

Армированный пояс решает следующие важнейшие задачи:

• сохраняет в максимальной степени первоначальную геометрию зданий, выравнивая стены в горизонтальной плоскости;
• добавляет жесткость, устойчивость строению, равномерно распределяя внешние нагрузки по всем несущим конструкциям;
• предотвращает деформацию стен из-за неравномерной усадки фундамента вследствие сезонных подвижек грунта;
• прочность самого армирующего пояса позволяет непосредственно к нему крепить все конструкции.

Подготовительные работы, монтаж опалубки, установка каркаса

В самом начале проведения работ над армопоясом под мауэрлат важно правильно рассчитать необходимые размеры армирующего слоя. Рекомендуется в обязательном порядке учитывать ширину несущих стен.

При этом желательно соблюдать соотношение ширины и высоты пояса под мауэрлат 1:1. Наиболее оптимальными считаются размеры 30х30 см.

Если материал несущих стен представляет собой газобетонные блоки, то последний слой необходимо в обязательном порядке укрепить.

Для решения этой задачи рекомендуется использовать специальный камень, который с успехом может выполнять функции опалубки.

Наиболее оптимальным вариантом будет применение специальных U-образных блоков, которые эффективно смогут выполнить функции опалубки во время сооружения армопояса.

Если такого материала нет, то понадобятся другие. Следует запастись необходимым для выполнения опалубки количеством арматуры, досок, крепежа, важно позаботиться об инструменте.

В первую очередь для сооружения армопояса понадобятся автоматическая бетономешалка и специальный вибратор, который утрамбовывает раствор, разгоняя все внутренние пустоты.

Перед началом работ над армопоясом для мауэрлата нужно рассчитать количество компонентов для раствора. Свой армированный пояс необходимо сделать непрерывным по всему периметру.

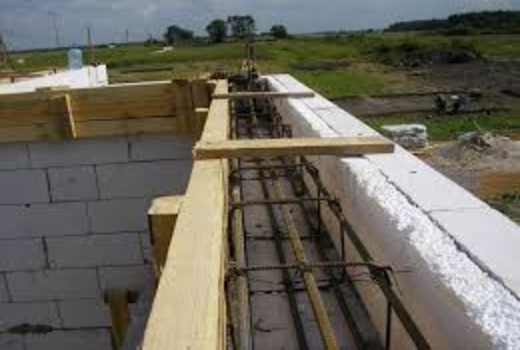

Опалубку для армопояса можно сделать самостоятельно. Блоки газобетона нужно распилить на куски шириной 10 см и смонтировать из них наружную часть обрешетки.

Изнутри опалубку лучше сделать из плит ОСП или деревянных досок. При монтаже опалубки для армопояса важно верхний слой выровнять строго горизонтально с помощью строительного уровня. На следующем этапе проводится армирование.

В ходе работ важно придерживаться следующих правил:

• для каркаса используются четыре продольных прута арматуры диаметром 12 мм, которые скрепляются между собой проволокой толщиной не меньше 8 мм через каждые 25 см;
• при монтаже каркаса необходимо сохранять толщину 5 см бетона по бокам: для этой цели можно использовать подкладки из дерева, пластмассы, кусков кирпича;
• отдельные части арматуры должны соединяться между собой вязальной проволокой с нахлестом 20 см.

После монтажа каркаса необходимо его укрепить для предотвращения деформации при заливке армопояса под мауэрлат.

Для решения этой задачи можно воспользоваться несколькими способами:

1. опалубка укрепляется двумя диагональными распорками, которые одной стороной упираются в ее стенку, а другой – в горизонтальную плоскость;
2. параллельные листы ОСП соединяются с помощью гаек и резьбовых шпилек на концах одноразовых пластмассовых трубок. После заливки армопояса под мауэрлат бетоном и его застывания гайки откручиваются, а листы обрешетки снимаются с двух сторон;
3. опалубка скрепляется с помощью деревянных брусков в своей нижней части, а сверху прибиваются куски досок или бруски из дерева. Когда бетон окончательно застынет, все выступающие деревянные части обрезаются.

Таким образом, в результате монтажа опалубки должна получиться целостная монолитная конструкция, которая характеризуется надежностью и прочностью.

Установка закладных резьбовых шпилек и заливка армирующего слоя бетоном

После монтажа каркаса необходимо установить надежные крепежные элементы для присоединения мауэрлата.

Для этих целей отлично подойдут резьбовые шпильки диаметром 12 мм, широкие шайбы и гайки. Такие шпильки одной стороной крепятся непосредственно на каркас, а другая должна выступать на 40-50 мм над установленным мауэрлатом.

Необходимо точно рассчитать места установки монтажных точек таким образом, чтобы они не совпадали с точками опоры стропил. Расстояние между ними не должно превышать 1 метр.

Видео:

Шпильки необходимо крепить строго вертикально с помощью вязальной проволоки к арматурному каркасу. Все плоскости вымеряются строительным уровнем.

Следующим финальным этапом работ будет заливка обрешетки армирующего пояса, которую следует проводить с использованием цемента марки М 200.

Данный этап работ важно провести за один раз, поскольку благодаря такой технологии достигается максимальная прочность, жесткость, монолитность этого слоя.

В ходе работ нужно пользоваться специальным строительным вибратором для качественной утрамбовки раствора.

При отсутствии такого приспособления можно воспользоваться отдельным куском арматуры, протыкая им раствор для выпуска воздуха изнутри.

Рекомендуется после заливки выдержать раствор в течение хотя бы четырех суток для максимального затвердевания и прочности.

Учитывая большую трудоемкость работ, лучше пользоваться электрической бетономешалкой с парой помощников.

Видео:

С другой стороны, можно заказать готовый бетон, который заливается прямо в опалубку с помощью бетононасоса. Такое решение проблемы, однако, связано с определенными материальными затратами.

Приготовить раствор своими силами можно с помощью бетономешалки в таких пропорциях: одна часть цемента М 400, три части песка и три части щебня.

При приготовлении раствора можно добавлять пластификаторы, улучшающие характеристики бетона.

Опалубка с готового бетона снимается только при достижении максимальной прочности. Примерно через неделю можно приступать к установке мауэрлата, который представляет собой брусья определенного диаметра.

Все брусья, обработанные антисептиками и пропитанные специальной морилкой, скрепляются между собой прямым замком или прирубами.

В итоге получается монолитная конструкция, которая устанавливается на гидроизоляционный слой армирующего пояса через резьбовые шпильки.

Видео:

Выступающие части шпилек после окончательной установки срезаются по уровню с помощью «болгарки».

Таким образом, сделать армопояс под мауэрлат своими руками достаточно просто, если придерживаться правил монтажа и соблюдать правильную последовательность действий.

Армопояс под мауэрлат позволит в дальнейшем избежать возможных неблагоприятных последствий в процессе эксплуатации строения.

Опалубка для армопояса: устройство, технология, монтаж

Как только закончено строительство стен, неизбежно назревает вопрос – как делается опалубка для армопояса? Дело в том, что каждый объект, построенных из любых материалов, испытывает достаточно сильные нагрузочные воздействия – от проседаний почвенного состава и климатических условий до веса кровли. С помощью бетонного армированного пояса постройка укрепляется, сохраняются ее геометрические формы, стены защищаются от искривлений, давление плит перекрытий распределяется равномерно. Армопояс представляет собой жесткую каркасную конструкцию из стальных прутьев и бетона. Если сборка опалубочной системы для фундаментного основания особых сложностей не вызывает, то смонтировать такую конструкцию на определенной высоте порой затруднительно. Укрепленная на несущих стенах, опалубка должна выдержать создаваемое бетонным раствором давление и не нарушить заданные формы.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Когда покупка готовых блочных элементов для устройства опалубочной конструкции не запланирована, конструкцию лучше всего собрать из пиломатериала.

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Опалубочные блоки из такого материала выполняют функцию дополнительного утеплительного слоя, ведь железобетонная конструкция представляет собой мостик холода.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Высота армопояса и необходимость его устройства

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

• строительство ведется по мелкозаглубленному фундаментному основанию;
• при возведении сооружения на уклонном участке;
• когда в непосредственной близости от объекта находятся овраги или водоемы;
• при определенных особенностях почвенного состава;
• на объектах, строящихся в сейсмически опасных регионах.

Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах. Еще одно немаловажное условие – приемлемая стоимость.

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

• листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

• алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии. Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
• древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
• пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
• комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2.5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.6 – 0.8 м. Сборка выполняется саморезами либо гвоздями. Второй вариант несколько дешевле, но при разборке опалубки возникают затруднения с его извлечением.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

• на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
• готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
• опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
• верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
• в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
• залитая масса укрывается полиэтиленом.

Демонтаж съемной опалубки

Разбирается опалубочная конструкция после того, когда залитый бетонный раствор затвердеет. Сложностей в такой работе нет. В первую очередь извлекаются стяжки, после чего опалубку можно разбирать по элементам.

Почистив и просушив щиты, их можно задействовать на других рабочих местах.

Полезные советы по монтажу

Как сделать надежную опалубку на армопояс?

Чтобы во время бетонирования не возникли внезапные сложности, необходимо учесть ряд особенностей, присущих работе с древесным материалом.

Армопояс получится ровным и надежным, если соблюдены общепринятые правила:

• перед монтажом опалубки стены выравниваются, очищаются от остатков застывшего раствора;
• при сборке необходимо контролировать вертикальное расположение щитов и направляющих элементов;
• для выполнения работ подбирается надежный и крепкий материал;

• чтобы доски не прогибались и не разрывались, крепления рекомендуется устанавливать с небольшим интервалом;
• щелевые участки между досками тщательно заделываются.

Заключение

Встречаются ситуации, когда устройство армированного пояса считается работой обязательной. Конструкция считается укрепляющей, повышает уровень прочности объекта. Лучшими решениями для обустройства опалубки являются пенополистирольные блочные элементы или пиломатериал.

Армопояс под мауэрлат

Если вы строите свой дом, используя при этом любой вид пористых блоков – пенобетон, газобетон, по окончанию возведения стен вам необходимо будет залить армопояс под мауэрлат по верхнему их контору.

Нужен ли армопояс под мауэрлат?

Итак, ваш дом строится из газобетонных блоков, значит, вы должны знать о том, что этот строительный материал на свою поверхность очень плохо переносит точечную нагрузку. Поэтому при сверлении отверстий для шпилек внутри газобетонного блока, он может не только потрескаться, но и просто лопнуть.

Еще один момент: висячие стропила, которые устанавливаются непосредственно на блоки, создают с разных сторон разный вес, а это может послужить причиной разъезжания блоков и последующей деформации стен дома и его крыши. Армопояс же позволяет избежать таких проблем, читайте статью — армопояс своими руками.

Следовательно, армированный пояс играет довольно существенную роль в строительстве дома. Кстати, он не только придает необходимую жесткость всей конструкции, но еще и выступает в качестве усиленной опоры, удерживающей мауэрлат на своем месте.

Установка мауэрлата на армопояс.

На самом деле монтаж мауэрлата при наличии армопояса – процесс несложный. Сначала по всей площади стены нужно установить специальные шпильки, монтируются они на расстоянии примерно в 60 см друг от друга.

Шпильки, кстати, бывают разных размеров. Поэтому вы можете приобрести данный материал размером примерно 2 метра, а затем его просто нарезать на равные части – это позволит немного сэкономить.

Сразу после установки шпилек, на них надевается балка, в которой заранее под них отмечаются и просверливаются отверстия. Затем балку следует притянуть к армопоясу болтами.

Как крепить мауэрлат к армирующему поясу.

Рассмотрим вопрос крепления мауэрлата к армирующему поясу. Технологию заливки последнего рассматривать не будем, она и так понятна. Поэтому остановимся лишь на ключевых моментах.

1. Во время вязки арматурного каркаса армирующего пояса необходимо над ним вывести шпильки: диаметром от 12 мм и высотой равной сумме высоты мауэрлата плюс 3-4 см.
2. Когда вся связующая конструкция будет готова, приходит время заливки армопояса. Делается это в рамках предварительно возведенной опалубки при помощи стандартного раствора цемента, песка и щебня.
3. После того, как армирующий пояс будет залит, и пройдет достаточно времени, чтобы он схватился, мауэрлат, в котором уже предварительно сделаны отверстия по количеству шпилек, просто одевается на них. Все тонкости данного процесса были описаны выше.
4. Теперь можно крепить к мауэрлату стропила и осуществлять дальнейшие работы по возведению кровли.

Кстати, если вы не хотите, чтобы армопояс под мауэрлат портил внешний вид вашего строения — можно пойти на небольшую хитрость: внешнюю опалубку выставлять не из досок, а из распиленных вдоль газобетонных или пенобетонных блоков, шириной примерно 10 см (их обязательно нужно посадить на клей или специальный раствор). С внутренней же стороны можно вполне ограничиться «деревом».

Крепление мауэрлата на армопояс видео

Рекомендую прочитать:
