Установка маяков для стяжки пола

Установка маяков для стяжки пола нужна в любом случае, вне зависимости от того, какой метод выравнивания вы выбрали. Маяки выставляются для того, чтобы облегчить вам работу и увеличить вероятность образования идеально ровной поверхности стяжки, так как с помощью маяков вы будете знать, на что ориентироваться и как контролировать процесс работы.

Выставление маяков для стяжки пола бетонной или песчано-цементной стяжки

Маяки из металлических штукатурных профилей

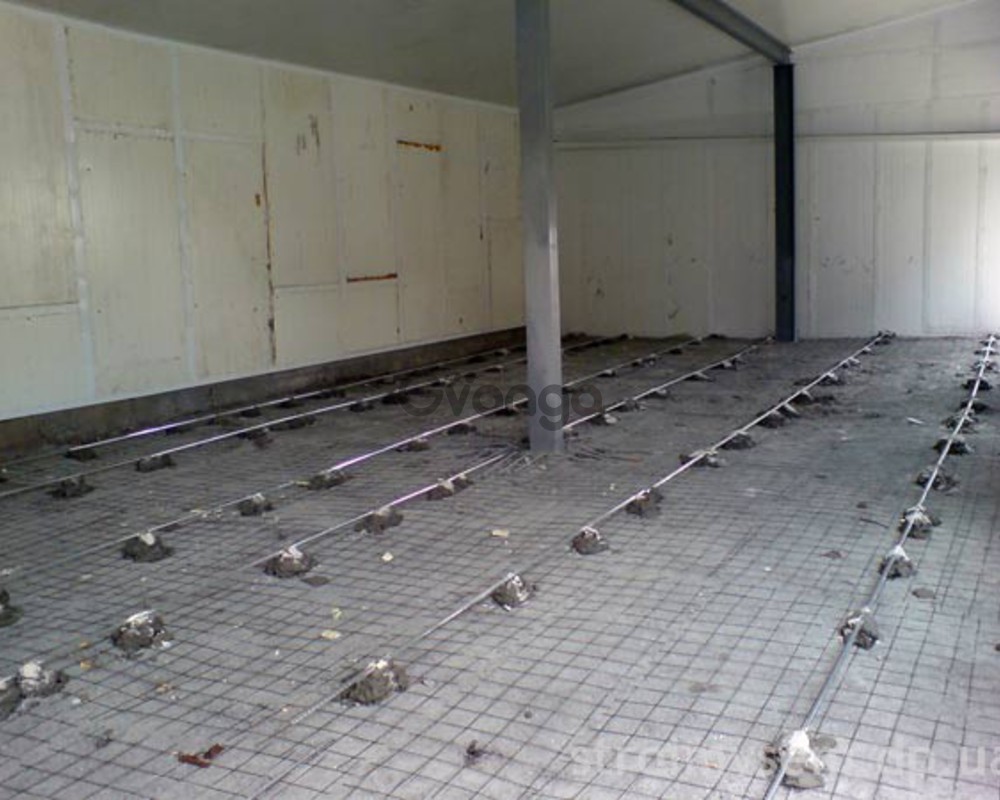

Металлический штукатурный профиль очень часто используется как маяк при выравнивании пола и является самым распространенным способом обустройства маяков для не очень большой стяжки. Так в пол по линии будущего расположения направляющих реек вкручиваются саморезы. По высоте они регулируются откручиванием и вкручиванием саморезов. Чтобы следить за горизонтальностью расположения саморезов между ними нужно натянуть леску или нить.

Когда уровень достигнет нулевого уровня пола, вдоль лески следует разложить бугорочки раствора песчано-цементной смеси.

Некоторые предпочитают добавлять известь или алебастр для более быстрого застывания смеси, поскольку бугорки чисто из песчано-цементного раствора высыхают не меньше 2-3 суток, а с добавками за 3-4 часа. Нередко используют для бугорков специальные штукатурные смеси.

Помните, что, несмотря на длительный срок застывания, специалисты все же рекомендуют применять для закрепления такой же состав, что и для всей стяжки без добавок, потому что в результате стяжка получиться намного надежнее. Как показала практика, разрушения алебастра происходит быстрее.

На установленные бугорки кладутся направляющие рейки из штукатурного профиля, затем их вдавливают в раствор до нужного уровня, то есть параллельно натянутой нити. Металлические профили легко деформируются, гнутся и пружинят, поэтому с ними следует очень аккуратно работать. Если вы планируете стяжку толщиной до 2-3 см, такие маяки можно применять, а вот для толстой стяжки в 6-10 см уже нельзя, поскольку это слишком «нежный» материал, который под давлением количества раствора выгнется.

Маяки из раствора

Этот вариант очень удачен, поскольку маяки не придется демонтировать после выполнения стяжки. На расстоянии равном длине маяка необходимо вкрутить шурупы, а затем между ними в несколько слоев намотать леску или проволоку. После этого проволоку обкладывают раствором таким образом, чтобы получилась что-то вроде стенки. При помощи правила верх такой стенки выравнивается по уровню, чтобы в итоге получилась направляющая рейка из раствора. Для этого правилом двигают перпендикулярно проволоке, касаясь шурупов.

Горизонтальная площадка, являющаяся верхушкой стенки, и будет для вас маяком. После высыхания таких маяков можно начинать заливку стяжку.

Выставление маяков для стяжки пола из самовыравнивающейся смеси

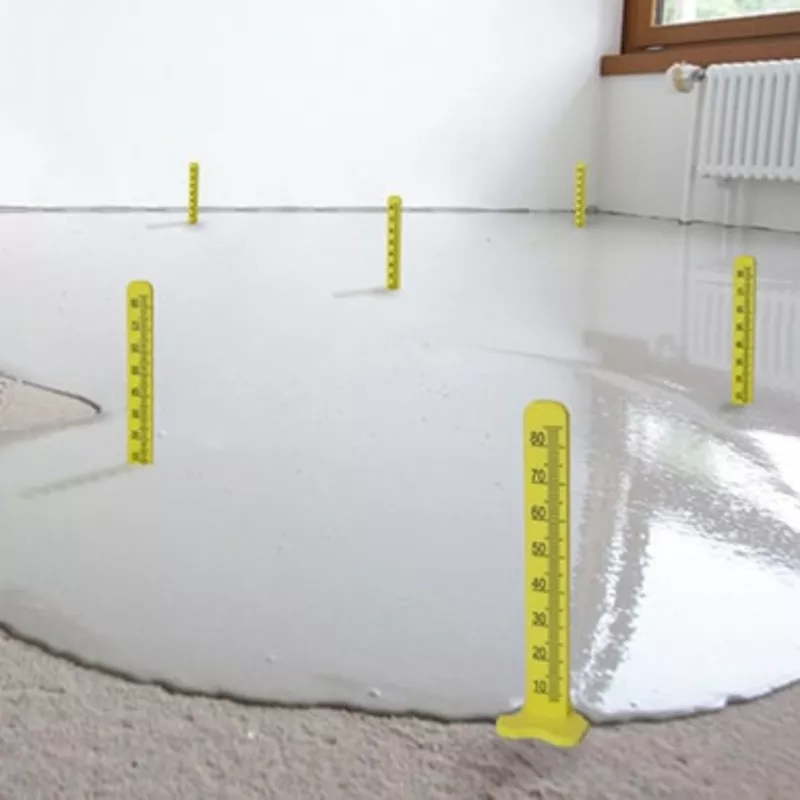

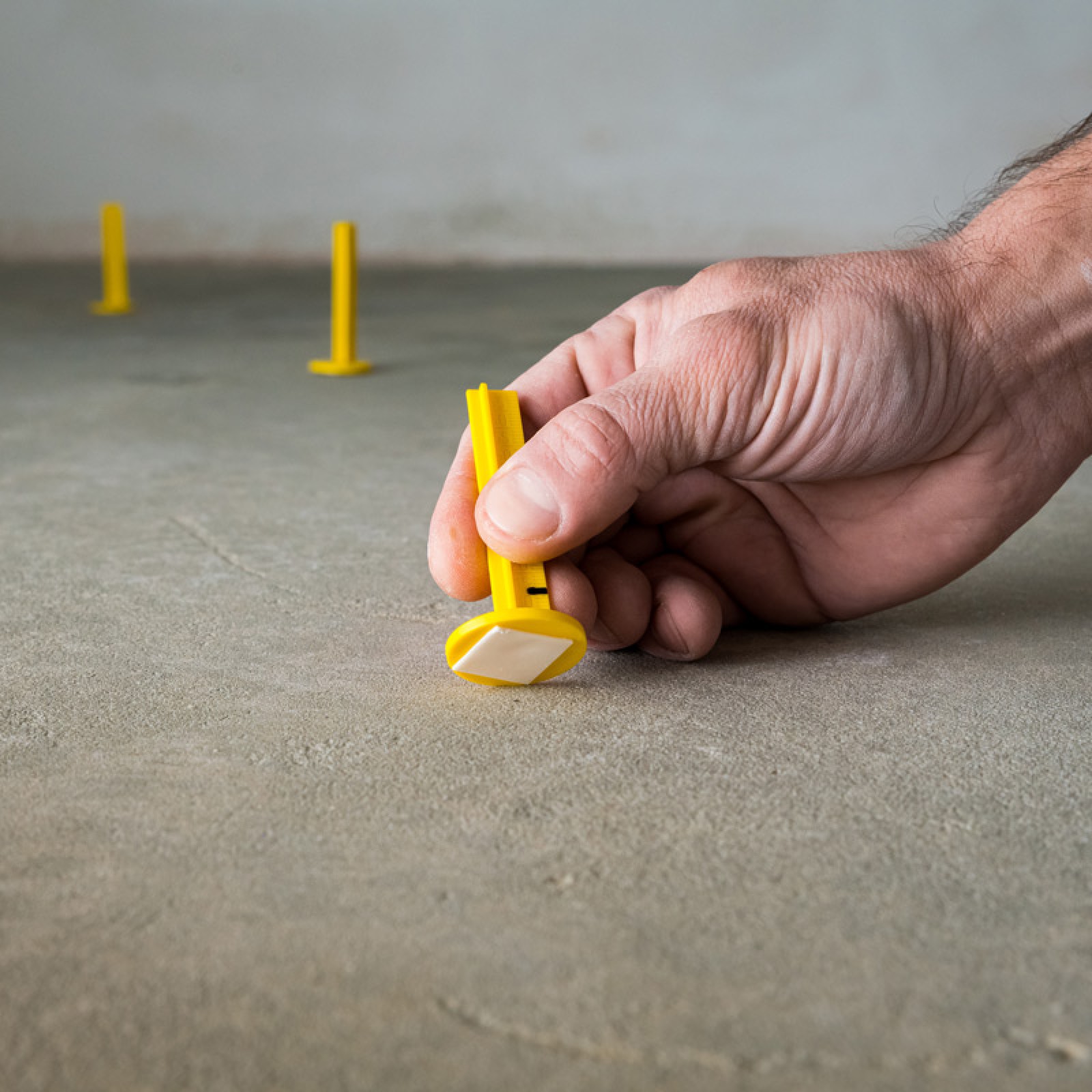

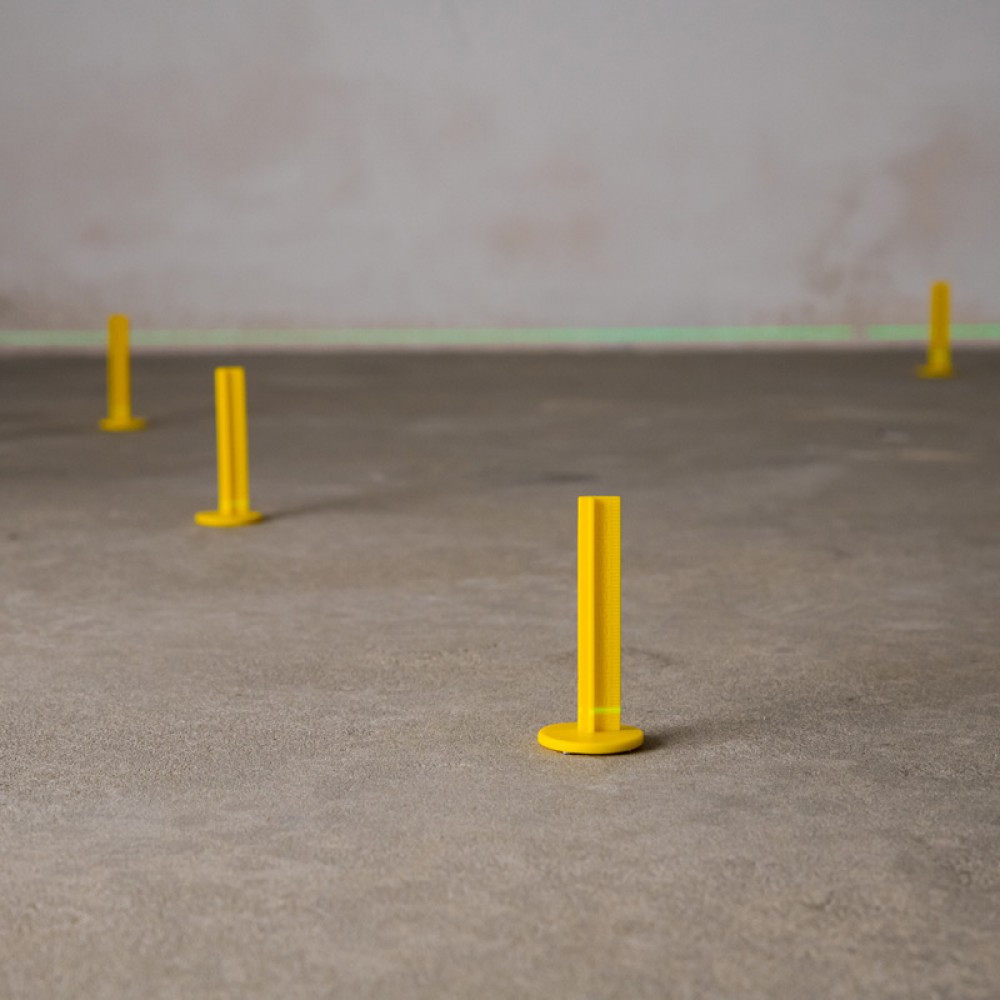

Маяки на треногах или реперы считаются профессиональным инструментом. Хоть наливной пол сам по себе прекрасно растекается по поверхности, формируя ровную горизонталь, все-таки для его обустройства и контроля высоты стяжки также нужны маяки.

В данном случае это треноги со стержнем посередине, который поднимается вверх и опускается вниз, показывая нулевой уровень. Таких профессиональных маяков на одно помещение необходимо несколько штук.

Помните, что перед заливкой самовыравнивающегося пола пол следует прогрунтовать. Начинать установку маяков можно только через 5-6 часов после грунтовки. Они устанавливаются на расстоянии минимум метр друг от  друга. Уровень стяжки регулируется шляпками на двигающемся стержне.

Выставление маяков для сухой стяжки пола

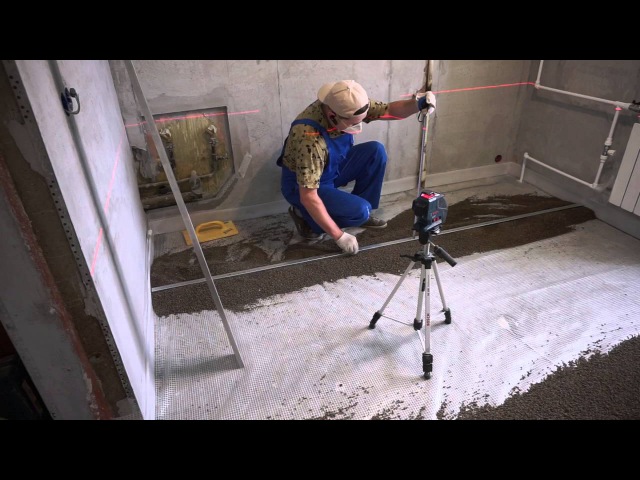

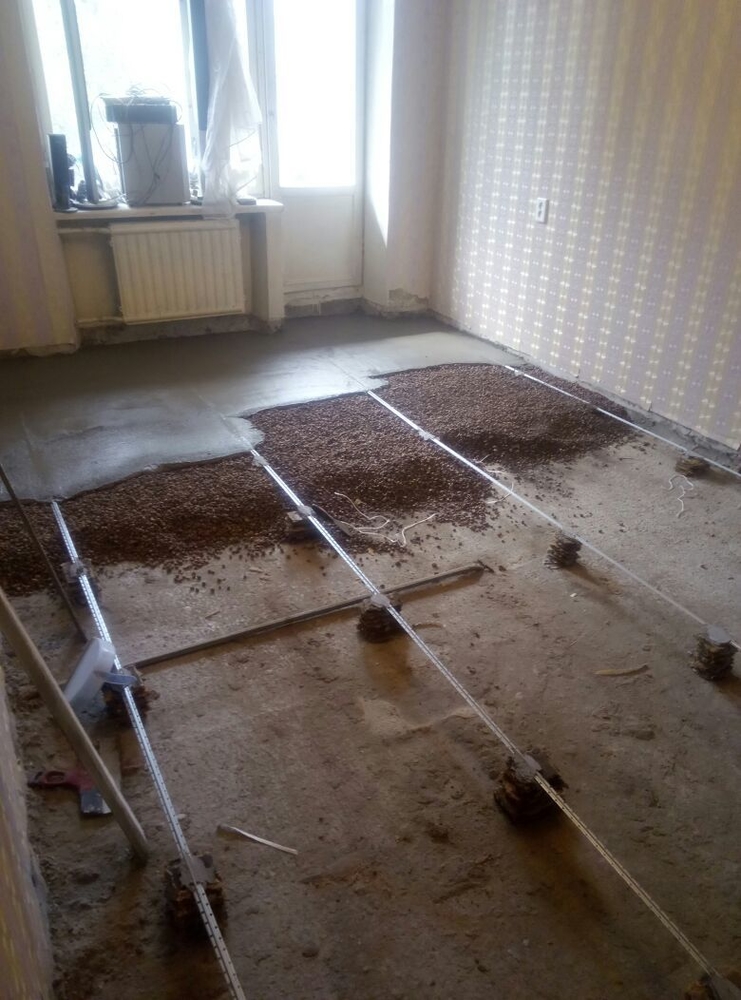

Чтобы во время выравнивания контролировать уровень засыпанного керамзита для сухой стяжки необходимы маяки. В качестве направляющих берутся П-образные профили из гипсокартона. Высота стенки составляет не меньше 27 мм, поскольку высота засыпанной стяжки не бывает меньше 30 мм. Иногда для лучшей прочности конструкции применяют потолочный профиль из гипсокартона размерами 27*60 мм

Профили кладутся острыми кромками вверх, а пространство между кромками заполняют материалом, точно так же, как и пространство между направляющими. Маяки опирают на правило, подтягивая его к себе и таким образом, разравнивают засыпной материал, удаляя лишнее.

Помните, что маяковые профили из гипсокартона оставляют внутри сухой стяжки и не достают, как при мокрой стяжке.

Тщательное и правильное выставление маяков по уровню планируемого пола – это один из самых важных и ответственных этапов заливки стяжки. Ведь от того, насколько верно вы это проделаете зависит качество укладки финишного покрытия. При этом вопрос об удалении профилей остается открытым – кто-то удаляет, кто-то оставляет.

Установка маяков для стяжки пола

Большинство старых и современных домов имеют железобетонные перекрытия, поверхность которых не позволяют качественно уложить напольное покрытие. Решением этой проблемы является стяжка, с помощью которой добиваются идеальной ровности. Установка маяков для стяжки пола является одной из важнейшей технологической операцией без которой достичь ровной поверхности при применении традиционных цементно-песчаных смесей просто невозможно.

Что такое маячки?

Маячки — это направляющие по которым разравнивается раствор, с помощью правила.


Рис.1. Разравнивание цементной стяжки.

Они устанавливаются параллельно стенам на некотором расстоянии друг от друга, оно может выбираться произвольно. Можно сформулировать следующие общие рекомендации: крайние маяки устанавливаются на расстоянии 10-20 см от стены, соседние должны отстоять друг от друга на расстоянии на 10 см меньше длины правила, которым будет разравниваться раствор.


Рис.2. Возможные варианты.

Маячки могут быть изготовлены из цементного раствора, быть деревянные, из маячкового профиля и профиля для гипсокартона и пр. Справедливости ради следует отметить, что деревянные применяются крайне редко в связи с тем, что они подвержены короблению при намокании, также их необходимо удалять по окончании работ. Поэтому наибольшее распространение получили металлические и растворные.

Растворные изготавливаются из цементно-песчаного раствора. Они применяются, когда толщина заливки не позволяет использовать специализированный профиль или в случае если его просто нет.


Рис.3. Растворный.

К их недостаткам можно отнести невысокую точность и большую трудоемкость устройства, налипание смеси при его разравнивании, что приводит к нарушению ровности поверхности.

Металлические могут применяться во всех остальных случаях. Они изготавливаются из маячкового профили высотой 10 мм. Альтернативным вариантом служит применение ПН профиля для гипсокартона, а также труб квадратного или круглого сечения диаметром примерно 20 мм.


Рис.4. Металлические.

К их достоинствам можно отнести высокую точность установки, технологичность, низкие трудозатраты при проведении работ, универсальность.

Устройство растворных маяков

Порядок проведения работ следующий:

  • Отбивается нулевой уровень. т.е. уровень будущего пола. Сделать это удобнее всего с помощью лазерного уровня.
  • Размечаются линии, по которым будут установлены маячки. По этим линиям в полу закрепляют саморезы, их располагают друг от друга на расстоянии меньшем чем длина имеющегося в наличии строительного уровня. Шляпки саморезов выставляют до ранее отмеченного нулевого уровня.

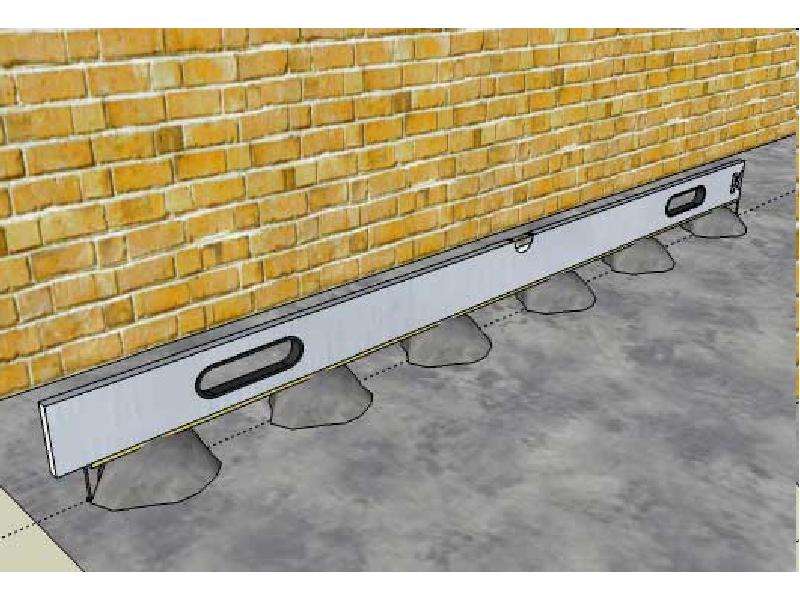

Рис.5. Устройство растворного маячка.
  • По линии накидывают раствор, и строительным уровнем, опираясь на шляпки саморезов, формируют площадку.
  • Излишки раствора удаляют и ждут его затвердевания.

Установка маячкового профиля

Маячковый профиль хорош тем, что это полностью отработанная технология и как следствие в продаже есть вся необходимая фурнитура для его монтажа. Кроме того, этот способ позволяет добиться очень точного уровня пола без особых усилий.

Итак, потребуется маячковый профиль высотой 10 мм, специальный крепеж (он может быть различных видов) и саморезы.

Порядок работ отличен, но имеет общие черты с предыдущим:

  • Отмечают нулевой уровень и линии месторасположения маяков.
  • По линиям с шагом 50 см устанавливают саморезы и выставляют их на 10 мм ниже нулевого уровня.

Рис.6. Выставление шляпок в нулевой уровень.

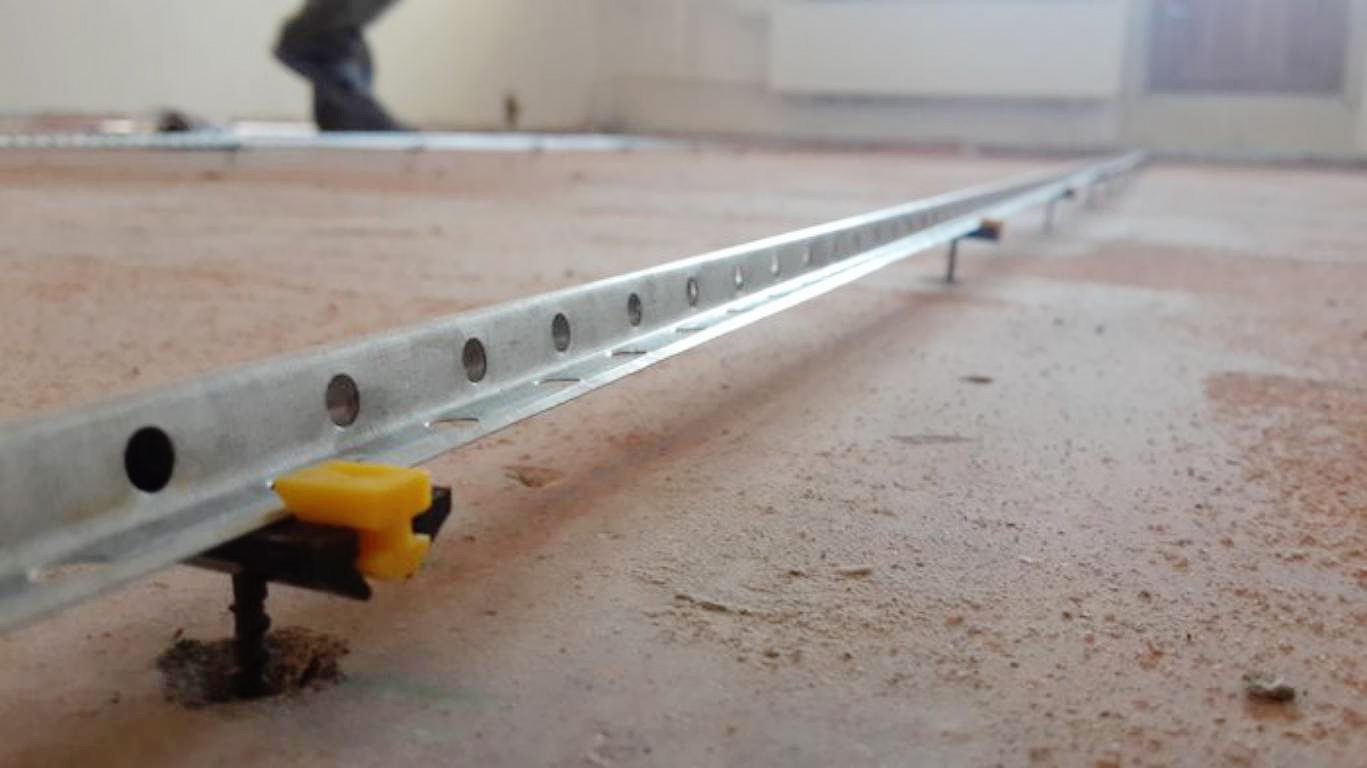

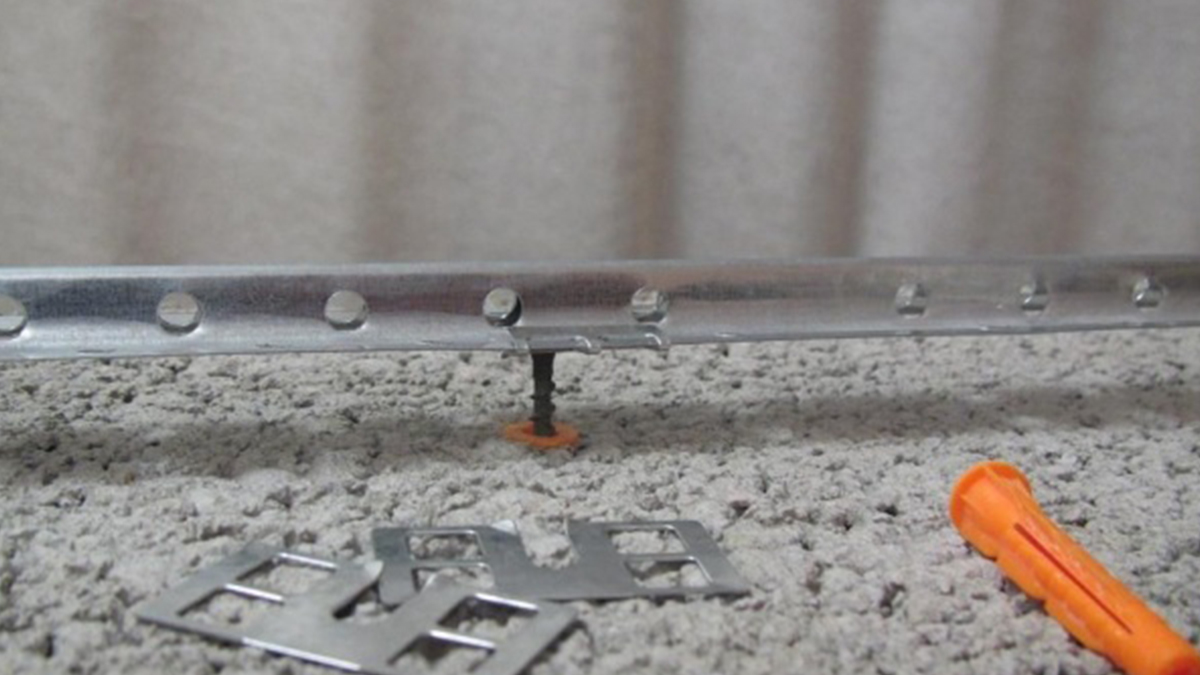

  • На шляпки саморезов монтируют маячковый профиль с помощью специального крепежа.

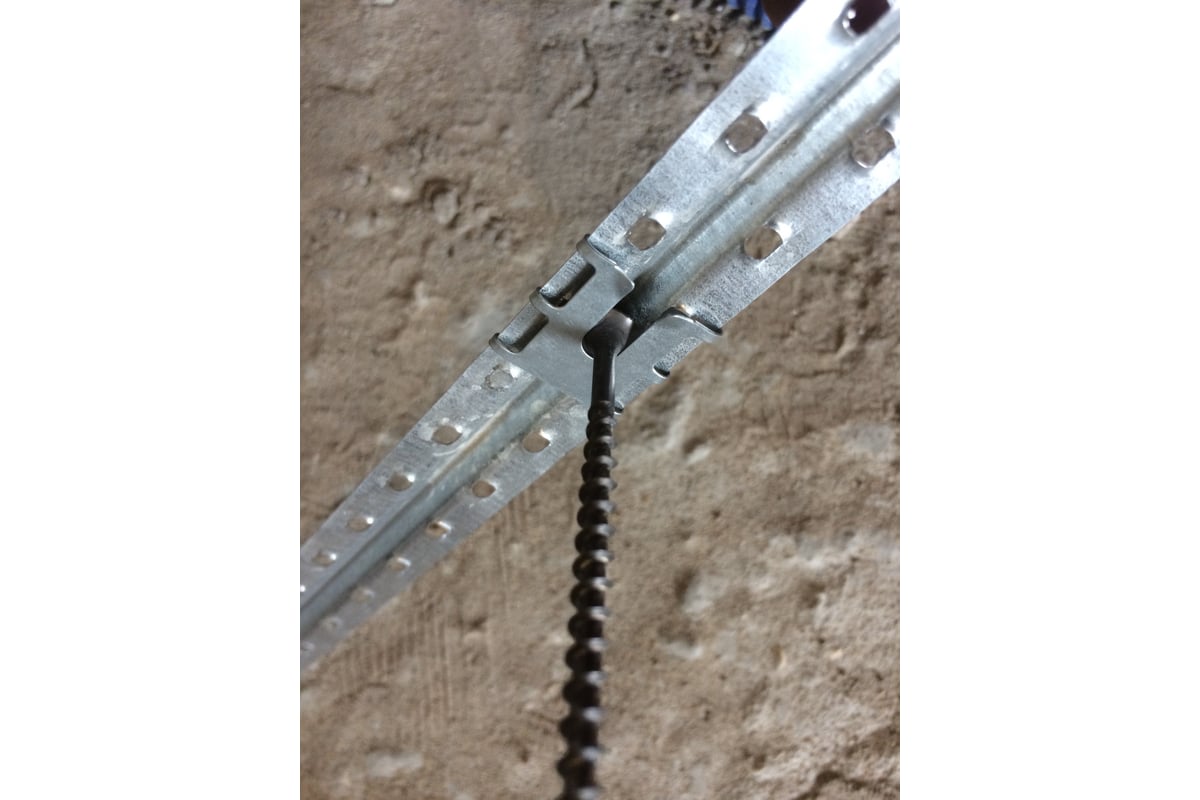

Рис.7. Металлический крепеж.
Рис.8. Пластиковый крепеж.
  • На этом этапе профиль недостаточно жесткий и может деформироваться в процессе заливки цементной смеси, что испортит результат. Исправляют это с помощью строительного раствора, нанося его под маячок.

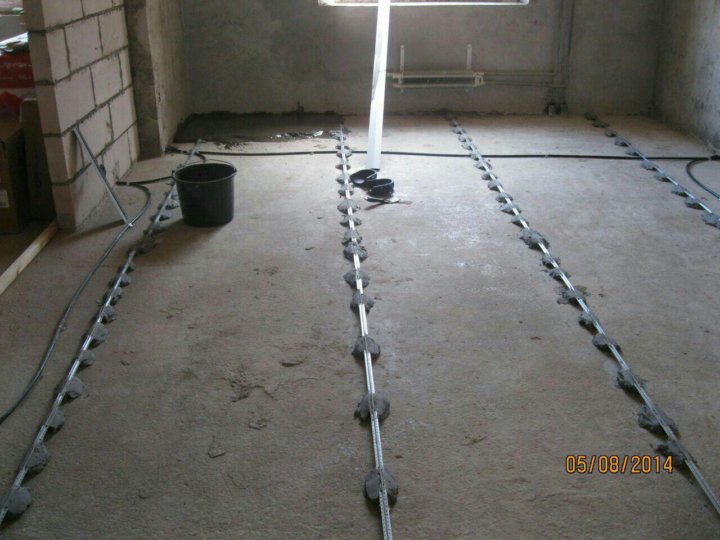

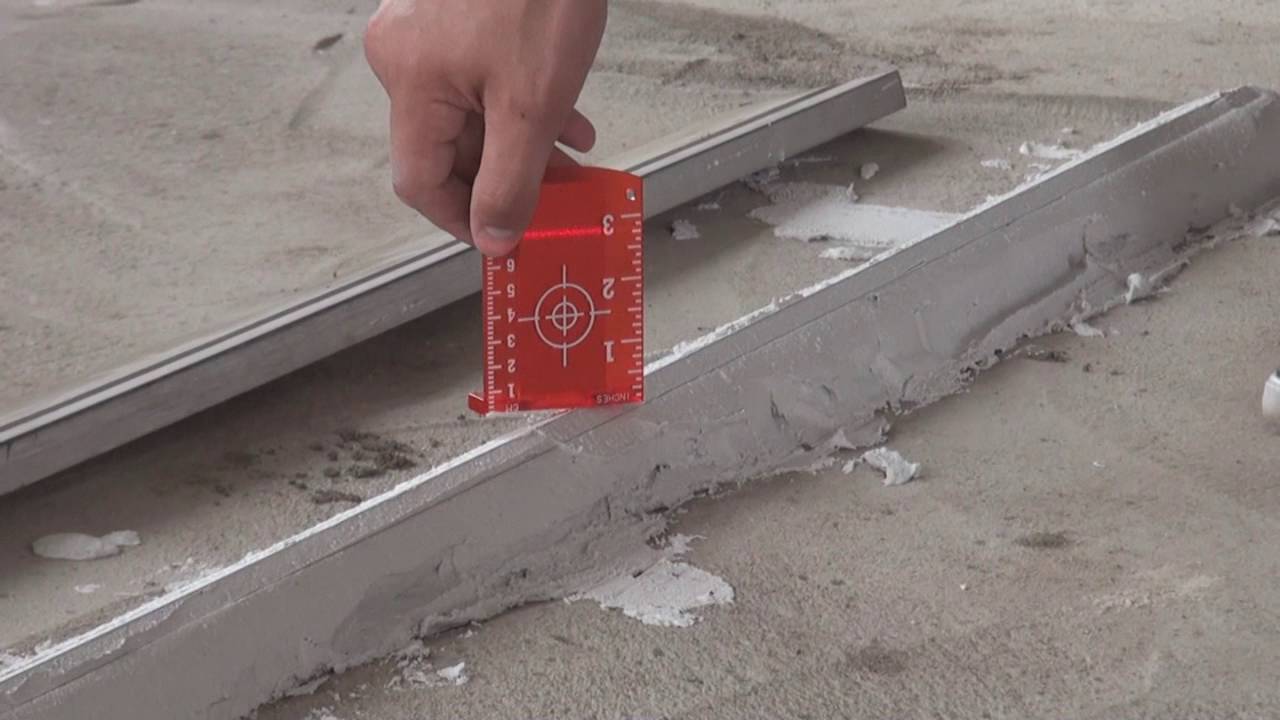

Рис.9. Вмазывание маячков.
  • После затвердевания все готово к дальнейшей работе.

Металлические маяки из профиля

Если нет возможности приобрести специализированные материалы можно использовать подручные, например, ПН профиль для гипсокартона.

Порядок проведения работ следующий:

  • Определяют нулевой уровень и определяют положение маячков.
  • По этим линиям с шагом 1 м устанавливают саморезы и их шляпки выставляют до нулевого уровня.

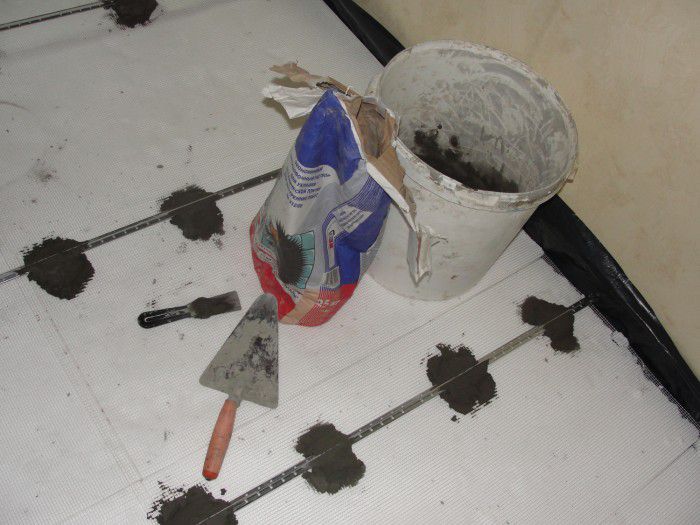

  • На саморезы опирают ПП профиль и фиксируют его раствором.

Рис.10. Установка профиля направляющего (ПН) в качестве маячкового.
  • Применяя ПН профиль можно обойтись и без саморезов, а сразу установить его на раствор, но это может снизить точность позиционирования и повлиять на окончательный результат.

Рис.11. ПН профиль на облегченном растворе.

В заключении еще несколько примеров.

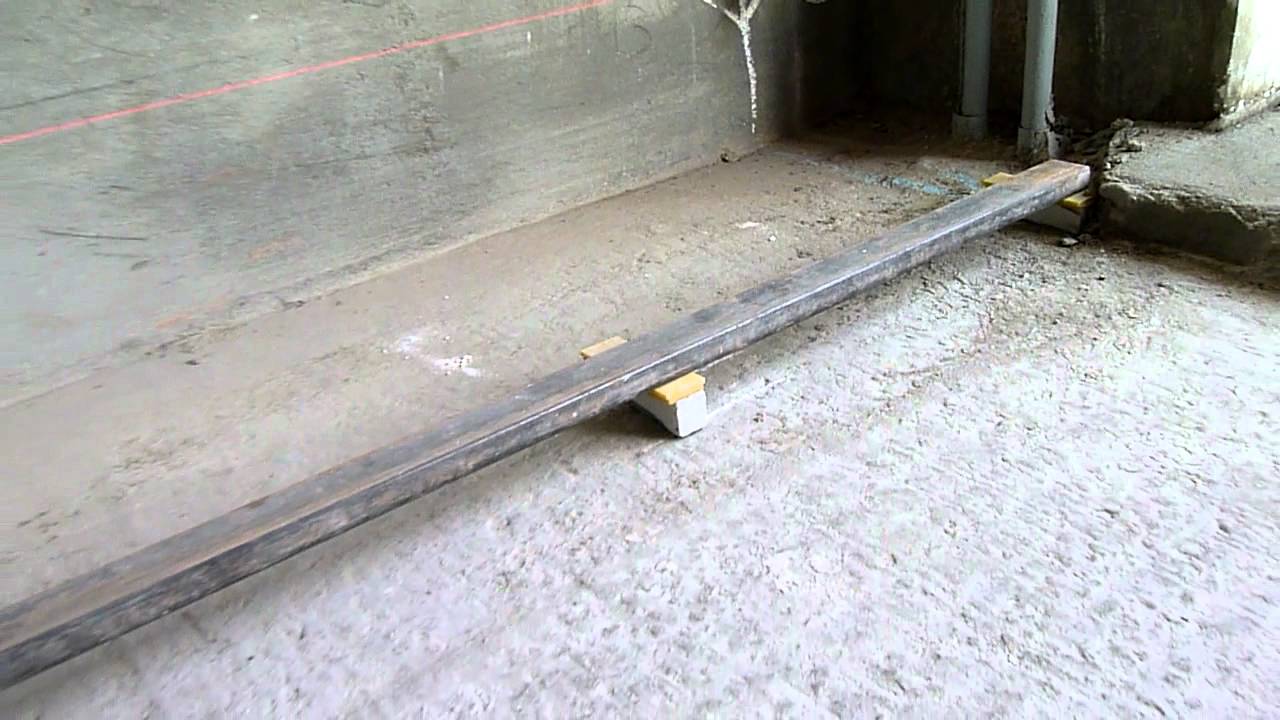

Рис.12. Использование трубы прямоугольного сечения.
Рис.13. Квадратная труба сечением 20х20 мм.
Рис.14. Процесс устройства стяжки.

инструкция по установке своими руками

Плоскость чернового пола очень редко бывает идеально ровной для того, чтобы постелить на него чистовое покрытие. Плиты перекрытия монтируют гладкой стороной на несущие стены, поэтому пол имеет наплывы, раковины и уклоны.

Перед заключительной отделкой полы потребуется выровнять, а значит, установка маяков для стяжки пола и последующая заливка цементным раствором будут просто необходимы. О том, как выставить маяки и выровнять пол самостоятельно читайте в этой статье.

Фото стяжки пола по маякам

Даже при выполнении ремонта или замены существующего напольного покрытия необходимо устранить все трещины старой стяжки возможные ее отслоения и перепады. Для этого требуется выполнить целый комплекс мероприятий по подготовке основания пола, и выполнения основных работ который выглядит так:

  • Подготовка существующего основания
  • Разметка уровня
  • Установить маяки для стяжки пола
  • Заливка пола цементно-песчаным раствором

Технология перечисленных работ довольно проста, поэтому выполнить их сможет практически любой человек. Для этого необходим минимум знаний и инструментов, которые найдутся в каждом доме, а требуемые материалы можно купить в любом строительном магазине.

Подготовительные работы

Стяжка пола по маякам требует предварительной подготовки. Необходимо в помещении удалить старое напольное покрытие – плитку, паркет, линолеум, половую доску. После этого пол тщательно очищают от мусора. Старую стяжку простукивают молотком и определяют отслоения старой стяжки от бетонного перекрытия.

Эти участки снимают до тех пор, пока не останется только прочная стяжка. Теперь мусор окончательно вычищают, а пыль рекомендуется убрать пылесосом. Вторым этапом, перед тем как залить стяжку по маякам будет грунтовка очищенного пола.

Определение верхней точки пола

Для этого надо применять готовый жидкий грунт глубокого проникновения. Он надежно свяжет мелкие частицы стяжки и полностью обеспылит поверхность. Это необходимо для прочного сцепления новой стяжки с старым покрытие.

В качестве материала можно применять грунтовку немецкой фирмы «ЦЕРЕЗИТ» или ей подобные материалы.

Стоит отметить, что отечественные грунтовки не уступают по качеству импортным, однако при таких же характеристиках цена их ниже. Грунт наносят валиком или широкой кистью. Расход жидкости указан на этикетке, но в среднем у разных производителей он составляет 200-300г на 1м.кв.

Важно знать! Если основание старой стяжки слабое (высыпание песка при трении), то грунтовку необходимо наносить за два раза.

После того как грунтовка высохла можно приступать к разметке уровня будущего пола. Перед тем как ставить маяки для стяжки надо определить самую верхнюю и нижнюю точку пола, используя водяной или лазерный уровень.

Минимальная толщина цементно-песчаной стяжки должна быть не менее 20мм.

Так же при установке маяков под стяжку надо учесть уровень пола смежной комнаты. Часто бывает так, что в одной комнате укладывается ламинат, а в другой плитка. При этом сопряжение покрытий должно находиться на одном уровне.

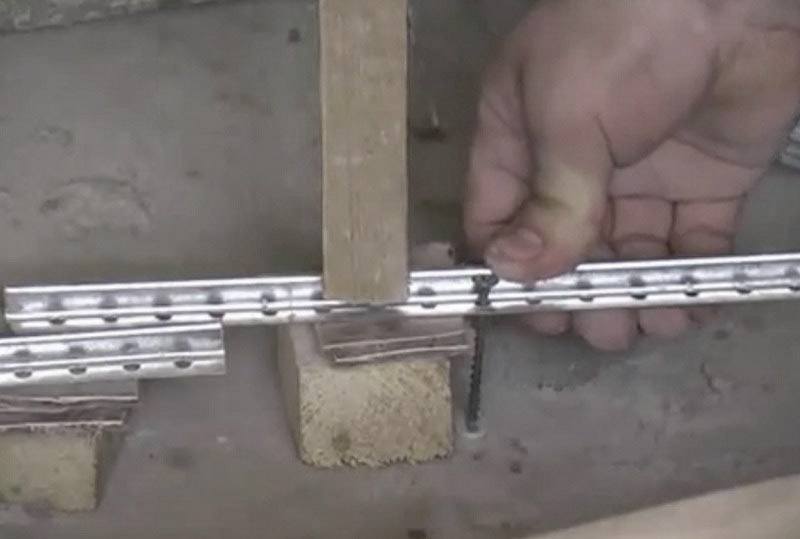

Установка маячных реек на деревянные плашки

Уровень пола отбивают водяным так: само устройство стяжки по маякам представляет собой прозрачную пластиковую трубку с двумя градуированными сосудами на концах. Трубка заполнена водой. На любой стене ставят метку на уровне 1м. Один конец трубки прикладывают к метке по уровню воды.

Второй конец прикладывают к этой стене на расстоянии 1м от первой метки. Уровень во второй мерной колбе выравнивают по уровню в первой колбе и ставят метку на стене. Эту процедуру проделывают по всему периметру помещения. Отметки на стенах соединяют малярной нитью с красителем «чоклайн». Полученная линия это «базовый» горизонт (уровень) по которому будет производиться заливка стяжки по маякам.

От этой линии рулеткой определяют самую верхнюю точку существующего пола. От самой верхней точки откладывают 2см, а полученный отрезок отмечают от базового уровня и ставят отметку у пола с интервалом так же 1м (линии соединяют «чоклайном») – это и будет фактический уровень будущей стяжки.

Установка маяков для стяжки пола

Теперь можно начинать выставление маяков для стяжки пола. Для этого потребуется металлические оцинкованные штукатурные рейки «маяки» высотой 15 мм. Чтобы зафиксировать их на полу на требуемой высоте понадобится гипс строительный.

От стены отступают 20см и проводят параллельно стенам линии по полу. От этой линии отступают 0,5м и снова проводят параллельную линию. У противоположной стены на расстоянии 20см так же проводят последнюю ось. Это оси расположения будущих маяков.

Стяжку начинают от стены противоположной входной двери, чтобы можно было выйти без нарушения свежего слоя.

Маяки для бетонной стяжки начинают выставлять по оси у стены на заранее подготовленные деревянные плашки на высоту стяжки. После этого плашки меняют на конусы из гипсового раствора. Горизонтальный уровень рейки (маяка) проверяют правилом с уровнем длиной 1-2м.

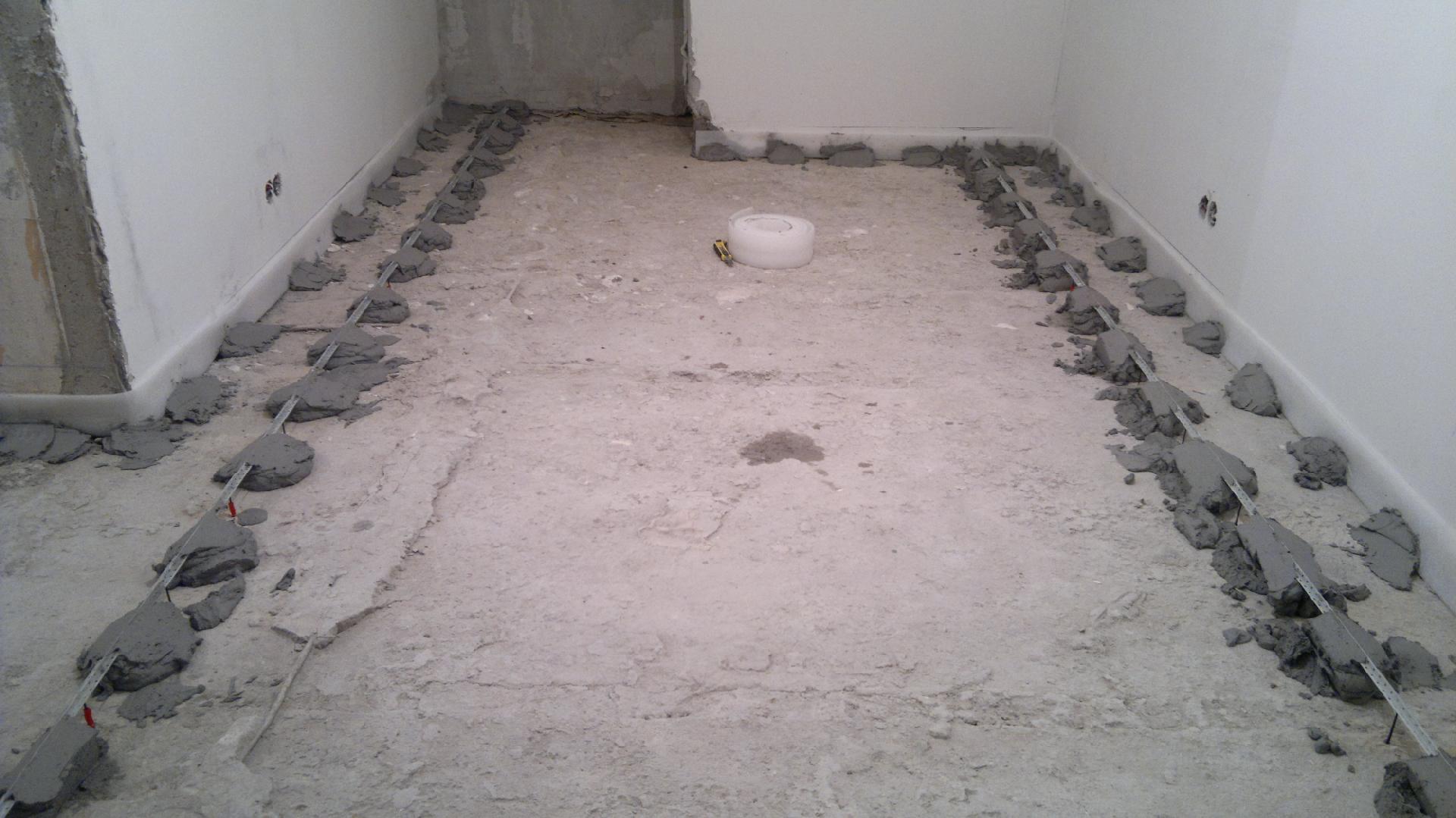

«Примороженные» раствором маяки

Такую операцию проделывают по всем осям маяков. Уровень прикладывают для проверки по длине маяка и поперек соседних двух маяков.

Как залить стяжку по маякам

Теплый пол маяки — По полу

Неровный пол создаст неразрешимые проблемы при укладке практически любого напольного покрытия, поэтому поверхность надо привести в идеальное состояние заранее, а сделать это можно своими руками с помощью нашей инструкции. Выравнивание пола по маякам потребует максимум усердия и строгого выполнения рекомендаций, ведь эту работы сложно, да и дорого переделывать.

Подготовка пола


Независимо от способа крепления маяков пол надо грамотно подготовить. Ошибки в подготовке чреваты вздутием стяжки и необходимостью её полного или частичного демонтажа, покупке нового материала и очередному циклу бетонирования.

Пол должен быть чистый и без заметных трещин. Для устранения сколов и трещин используется плиточный клей, разведённый до густой консистенции или плотный цементно-песчаный раствор. Применять смеси на основе извести или, тем паче, гипса нельзя — он слабее стяжки и могут также привести к отслаиванию бетона. Сначала трещины промазываются с помощью кисти грунтовкой, после чего заполняются раствором, излишки которого удаляются металлическим шпателем или штукатурной кельмой.

После полного схватывания раствора на сколах и трещинах пол грунтуется грунтом глубокой пропитки. Для грунтования можно использовать валик или обычный веник, количество слоёв грунта зависит от абсорбции поверхности, при этом наносить очередной слой надо после высыхания предыдущего. Из марок грунта рекомендуем:

  1. — «Текс»,
  2. — «Бетон-контакт» от компании «Старатели»,
  3. — Немецкую Condor,
  4. — Польскую Sniezka.

Через 48 часов после грунтования можно приступать к работе по установке маячков.

Установка маяков


Установку маяков можно производить двумя способами:

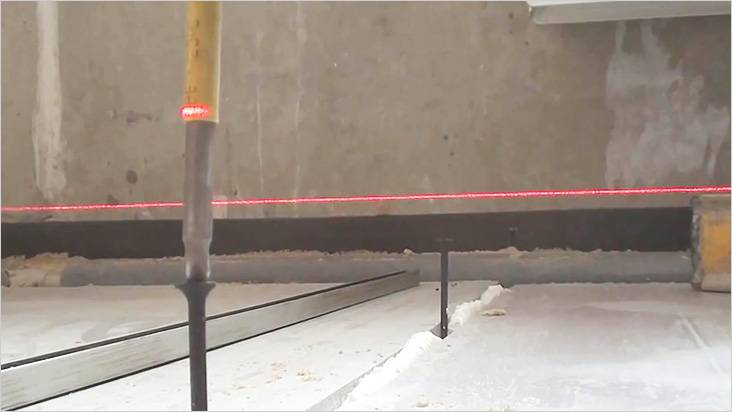

  1. — С помощью лазерного уровня, саморезов с дюбелями и крепежа «Ушастик»,

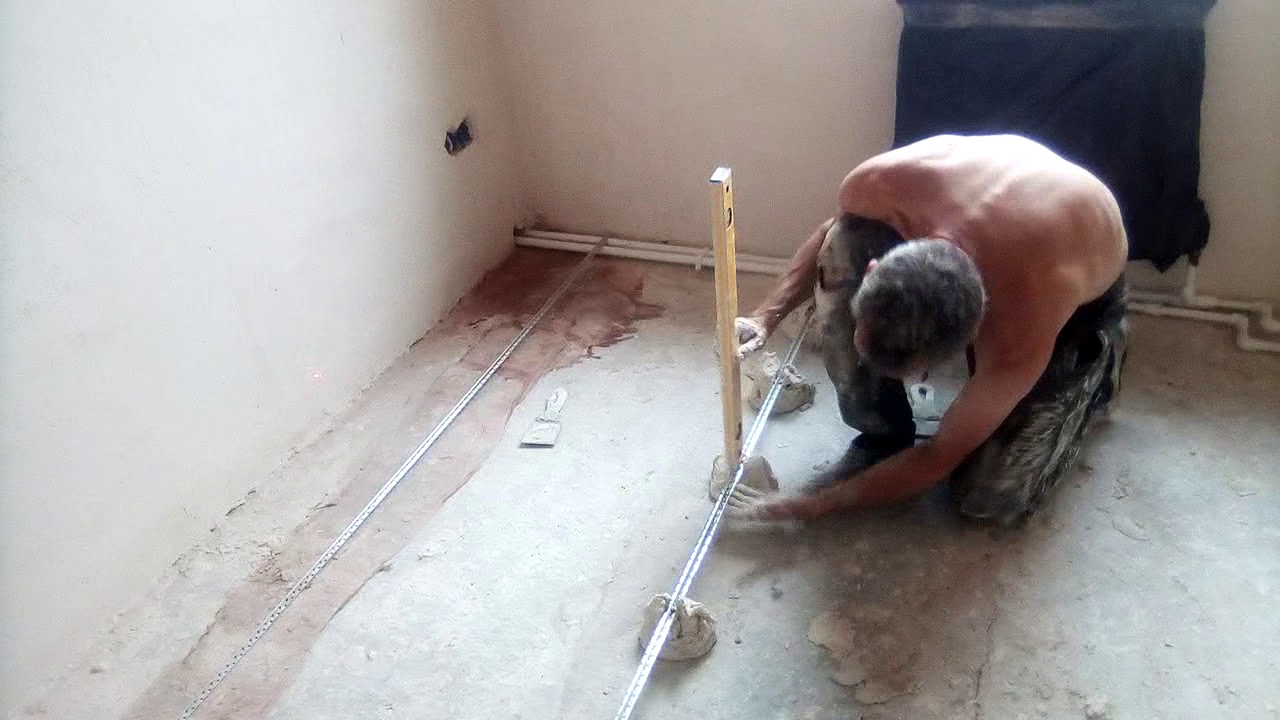

  2. — С помощь обычного линейного и водяного уровней, а также густого раствора для стяжки.

В первом случае на расстоянии 30–50 см от длинной стены по линии укладываются маяки и перфоратором в них и в полу пробиваются отверстия для дюбелей. После этого устанавливается лазерный нивелир (рекомендуем BOSCH Quigo или ADA CUBE BASIC EDITION), на перфоратор устанавливается насадки с линейными отметками и на ней делается риска красным карандашом из расчёта желаемой толщины стяжки. Саморезы вкручиваются до линии лазерного луча и маяки фиксируются к ним крепежом «Ушастик».

В результате маяк получается «стоящим» над полом на уровень бетонирования. Остальные направляющие устанавливаются подобным способом, не забывая про жёсткий контроль работы уровнем.

Во втором случае, выравнивание пола с помощью маячков начинается с установки отметок на стене. Для этого необходим водяной уровень достаточной для помещения длины. Отметки делаются на любой высоте от пола, не реже чем через 2 метра, после чего они опускаются на желаемый уровень стяжки и точки сводятся карандашом с замкнутый контур, он и будет верхней границей бетона.

Первый маячок фиксируется на расстоянии 30–40 см от стены, при этом его концы должны точно попадать на нижнюю линию разметки, а точность работ посередине контролируется линейным уровнем. Аналогичным способом крепится маяк с другого края стены и между ними натягивается шнур, который будет контрольным ориентиром при фиксации центральных маячков. Расстояние между маяками меньше на 20-40 см, чем длина правила для снятия раствора.

Если толщина стяжки запланирована более 5 см, то между маяками можно делать подсыпку керамзитом для сокращения трудоёмкости процесса и дополнительно улучшения звуко- и теплоизоляционных характеристик пола. Перед заливкой стяжки на керамзит кладётся армирующая металлическая сетка с размером ячеек 30/40 мм.

Заливка раствора


При больших объёмах выравнивания (например, новый загородный дом) лучше заказывать готовый раствор для стяжки, для ремонта пола в квартире достаточно сухой смеси. Хорошие характеристики у раствора для стяжки 413/29 Красносельскстройматериалы. Он соответствует марке прочности М200, имеет подвижность Пк 4: РСС и может использоваться для стяжки толщиной от 8 до 80 мм.

При установке тёплого пола сначала прокладываются трубы или кабель, свеху устанавливаются направляющие, между которыми, стандартным способом, и заливется стяжка.

Раствор замешивается с помощью миксера или бетономешалки до средней консистенции и заливается между маяками. Излишки снимаются штукатурным правилом или смоченной ровной доской (фото 2). Поверхность при использовании раствора 413/29 получается однородной и идеально гладкой, если же используется готовая цементно-песчаная смесь, то возможно потребуется её перетирка или дополнительное подравнивание тонким (2–3 мм) слоем самонивелира (это нужно учитывать при разметке).

Укладку покрытия на выровненный по маякам пол можно производить не ранее чем через 4 суток, а для паркета этот срок увеличивается до 7 дней.

Вопросы — ответы


Обязательно ли использовать раствор для стяжки под установку маяков?

Необязательно, главное чтобы раствор был водостойким. Можно применять цементную штукатурку или плиточный клей, а вот гипсовые смеси использовать нельзя. Правило № 1 — водостойкая смесь, правило № 2 — маяк должен быть зафиксирован жёстко и точно по уровню, остальное на усмотрение.

Какое оптимальное расстояние между маяками?

Такое, чтобы вам было удобно снимать излишки раствора. Если для съёма используете штукатурное правило длиной 1,5 метра, то расстояние между маячками делайте 1,2-1,4 метра, если правило 2 метра, то 1,7-1,9 метра.

Как не допустить появление на стяжке трещин?

Для этого используйте раствор с правильными пропорциями цемент/песок, а также не допускайте при высыхании стяжки попадания на неё прямых солнечных лучей. Следовать первому правилу поможет покупка готового раствора, а от солнца стяжку защитит непрозрачная плёнка, которой раствор накрывают после первичного схватывания.

Видео


Ниже можете посмотреть процесс установки маяков на дюбеля на видео.

Видео поможет не допустить ошибок и выполнить работу в хорошем темпе.

Содержание:

Бетонный пол и цементно — песчанная стяжка служат хорошим основанием для качественного декоративного напольного покрытия из паркета, ламината, линолеума или керамической плитки. Основным требованием к цементной стяжке помимо механической прочности, является предельно ровная и гладкая наружная поверхность, так как все перечисленные покрытия очень требовательны к качеству поверхности и не допускают отклонения от горизонтали больше чем 2-3 мм на погонный метр. Выполнить цементную стяжку пола без использования маяков практически невозможно. Под строительными маяками обычно понимаются не только маячные профили, купленные в магазине, а профили, правильно установленные и закрепленные на основании пола. Рассмотрим подробно как выставить маяки для стяжки пола, виды существующих маяков.

Разновидности маяков для стяжки пола


В современной строительной практике существует несколько типов стяжки пола, и для каждой из них существует определенные маячки для выравнивания пола. Из самых популярных видов стяжек можно выделить следующие:

  • цементно-песчаная стяжка или бетонная;
  • полусухая стяжка пола;
  • сухая стяжка пола;
  • наливной пол.

В качестве материалов и приспособлений для устройства маяков могут быть использованы:

  • оцинкованный профиль для гипсокартона;
  • трубы круглого и квадратного сечения;
  • т-образные специальные маячные профили;
  • штыревой репер-маяк для наливного пола.

Инструменты и материалы


Для выполнения работ по установке маяков необходимо приобрести необходимый инструмент и материалы, а именно:

  • лазерный уровень любой конструкции;
  • перфоратор с набором буров диаметром 6, 8, 10мм;
  • шуруповерт с насадками для саморезов;
  • болгарка с набором насадок для шлифовки;
  • обычный строительный уровень;
  • рулетка 5 или 10-метровая;
  • строительный пылесос;
  • специальные Т-образные маячные профили, они бывают длиной 2,5 или 3м;
  • дюбели 6×40мм или 6×60мм;
  • саморезы для завинчивания в пластиковые пробки;
  • клипсы для крепления Т-образного профиля к саморезам;
  • демпферная лента;
  • пленка для гидроизоляции.

Это примерный перечень инструмента и материалов, однако для устройства стяжки потребуются также:

  • ведра и лопаты;
  • мастерки;
  • терки и полутерок;
  • правило;
  • арматурная сетка для армирования;
  • миксер или растворомешалка для приготовления раствора;
  • цемент и песок.

В каждом отдельном случае помимо перечисленного инструмента и материалов может понадобиться что-нибудь дополнительно, это выясняется после начала работы.

Технология установки маяков


Устройство маяков для цементно-песчаной стяжки по бетонному основанию можно разделить на несколько этапов:

  • подготовительный этап;
  • разметка расположения маячных профилей и раскладка их на полу;
  • засверливание перфоратором отверстий в полу и установка пробок- дюбелей;
  • проверка отклонений существующего бетонного основания от горизонтальной плоскости с помощью лазерного уровня;
  • завинчивание саморезов в пробки на определенную высоту по лазеру;
  • установка демпферной ленты по периметру комнаты и настилка гидроизоляционной пленки;

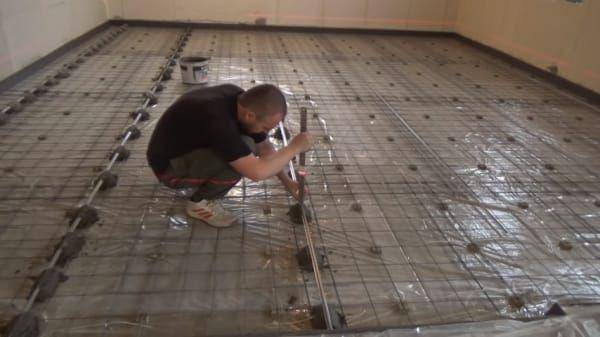

  • установка т-образных маячных профилей с помощью клипсов на саморезы.

Первый этап заключается в приобретении необходимых материалов, инструмента, подготовке поверхности пола к устройству стяжки, очистке поверхности основания от мусора, наплывов раствора, стесывании неровностей. При необходимости нужно прошлифовать бетонную поверхность с помощью электроинструмента и насадок. Необходимо выровнять поверхность, а также заделать выбоины, трещины и отверстия цементным раствором.

Пошаговый план установки маяков


Теперь рассмотрим основные этапы как сделать и как установить маяки. Ни один пол с цементной стяжкой не может быть выполнен качественно без установки маяков. Поэтому от того как сделана разметка, установлены маяки зависит качество и ровная поверхность самой стяжки. Это особенно важно в тех случаях, когда на стяжке будет делаться напольное покрытие из паркета или ламината. Эти виды декоративного покрытия очень требовательны к качеству поверхности основания, то есть в нашем случае цементно-песчаной стяжки.

На видео: установка маяков для цементной стяжки.

Первый этап — подготовка маячных профилей


Для устройства маяков используют специальные профили Т-образного сечения и размером 6×23×3000 мм или 10×23×3000 мм, длина может быть и 2,5 метра. Их раскладывают по всей площади следующим образом: первый маяк укладывается вдоль стены на расстоянии 15-20 см от нее, второй — параллельно первому на расстоянии 1 метра.

Затем перфоратором засверливаются отверстия для дюбелей с шагом 350-400 мм. Просверливание выполняется по краю уложенного маячного профиля по всей площади пола.

Второй этап— определение нулевой точки


Следующий шаг — определение нулевой точки, то есть самой высокой точки на поверхности бетонного основания. Для этого лазерный уровень устанавливается в центре комнаты и включается проецирование горизонтальной плоскости. С помощью рулетки промеряется вся поверхность пола и находится самая высокая точка. Для этого на плане комнаты можно записать все значения. Разница в разных точках обычно не превышает 3-4 см. Теперь находим ближайший дюбель к нулевой точке.

Завинчиваем саморез в пробку этого дюбеля таким образом, чтобы толщина стяжки в этой точке была 3- 4 см, то есть одетая на саморез клипса и маячный профиль, должны в сумме иметь не более 40 мм высоты от бетонного основания. Затем в шуруповерт вставляется насадка достаточной длины для закручивания саморезов. На ней ставится риска по лазерному лучу на первом саморезе. Далее при включенном лазерном уровне завинчиваются все саморезы.

Если стяжка делается на перекрытии, необходимо установить гидроизоляцию из пленки. Если в гидроизоляции нет необходимости, поверхность основания тщательно грунтуют. По периметру комнаты устанавливается демпферная лента шириной 80-100 мм и закрепляется. При высоком требовании к прочности и небольшой толщине стяжки на пол укладывается арматурная сетка из проволоки.

Третий этап — установка маячков


Заключительный этап — это установка маячных профилей на подготовленные саморезы с фиксацией специальными клипсами. После этого можно еще раз проверить отклонение поверхности от горизонтали с помощью лазерного или обычного строительного нивелира. Если отклонения незначительные или, в идеале, их нет, можно приступать к заливке цементной стяжки. Единственное правило — нельзя наступать на маяки.

При полусухом варианте иногда используют цементные маяки для стяжки пола. Суть их заключается в том, что стяжка выполняется полосами шириной 0,8-1,2 м, и по краям этой полосы устраиваются нашлепки из цементного раствора, на которые необходимо установить маяки для стяжки из маячных профилей.

Особенности установки маяков при устройстве наливного пола


Маячки для выравнивания наливного пола имеют другую конструкцию и форму. Если происходит заливка большой площади, то маяки нужно устанавливать обязательно. Их устанавливают в шахматном порядке, и они указывают толщину заливки пола. По форме они напоминают небольшие треножники с регулируемым центральным стержнем, который выставляется по лазерному лучу, как все остальные маяки. После заливки пола маяки могут быть убраны

При производстве работ по устройству стяжки пола многих людей интересует вопрос, как выставить маяки под стяжку. Рассмотренные технологии и пошаговая инструкция позволяют выполнить подобную работу всем желающим, имеющим необходимый инструмент. А в случае, когда при сложном варианте выставить маяки под стяжку пола не получается, можно обратиться за помощью к специалистам.

Как установить маяки для стяжки пола (3 видео)


Работы по установке маяков (25 фото)


Статьи которые читают другие:


Оптимальный размер вестибюля и 3 обязательные зоны |

Rendre la garde-robe fonctionnelle et pratique grâce à des éléments de mobilier correctement sélectionnés et à leur disposition rationnelleLes armoires autonomes ont l’air grandes et prennent beaucoup de place. Mais les vestiaires sont plus petits et beaucoup plus spacieux. En raison du fait que les vestiaires sont Principlement fabriqués sur commande, et donc il ya la possibilité d’acheter le produit si bien pensé que chaque centimètre sera utilisé avec profit.Il est à noter que les vestiaires peuvent parfaitement s’intégrer dans le couloir, dans la chambre et même dans le couloir. Ainsi, иль est возможно d’Equiper ип заместитель dans lequel ла garde-robe де toute la famille sera recueillie, соответственно, ле problème де сын размещения sera résolu.

Размеры зоны вестибюля

Lors de la planification d’une garde-robe dans la maison, des esquisses sont d’abord établies, dans lequel la conception, le rembourrage de la framework est marqué, ainsi que des données telles que la hauteur et la largeur.

Гардероб Toute с 3 зонами:

  • База Plus;
  • Мойен;
  • Высший.

Si le vestiaire est grand, les étagères doivent être placées le long de son perimètre

Первая секция, верхняя часть 80 см, вторая вариация от 60 до 190 см, верхнее отделение без нижнего 190 см, et il ya des chapeaux, des gants, éventuellement des parapluies et des аксессуары аналогичные. Dans la section du milieu, il est courant de placer les tiges sous les cintres, ainsi que les tiroirs. La section inférieure est directement nécessaire pour le place des chaussures.

La hauteur de la chaussure ne doit pas dépasser 45 cm, car cette Distance est suffisante pour accueillir les bottes même avec le plus haut bootleg.

Avant de modeliser l’emplacement des étagères, vous devez dresser une liste des Chooses qui seront la, en quelle quantité, et aussi diviser les Chooses en Celles qui sont souvent utilisées, redment et pratiquement ne s’appliquent pas, mais doivent être à ла дом.De cette façon, il est nécessaire de distributor, de sorte que plus tard, et le placard se réjouirait de son espace, et il n’y avait aucun problème à trouver le bon objet.

Минимум хвоста для одежды

Un vestiaire est une piece standardisée, à laquelle surees exigences sont imposées.

Мастерство:

  • Дополнительные размеры
  • Au Remplissage intérieur de l’espace;
  • Pour les fonctionnalités opérationnelles.

Dans un petit vestiaire, vous devez placer des cintres pour vêtements d’extérieur, paniers à linge et un département de chaussures

Минимальный хвостовой отдел зависит от первого места, эндоскопического или зачатия после установки, комментария для использования и для того, что нужно.En général, le vestiaire est une Certaine pièce, dont la surface vous permet de placer non seulement des Chooses, mais aussi de laisser une place pour s’habiller.

Или это определенная форма, оптимальная для вестибюля, т. е. прямоугольная. Après tout, de cette façon, il est возможно де clôturer l’espace pour les Chooses et un Minimum pour une personne. Si vous envisagez de placer un pouf, des miroirs ou d’autres objets, alors, vous devez penser à cela au stade de la conception des meubles et des chambres.

Il convient de prettention au fait que dans le vestiaire devrait être une perfecte вентиляции, de sorte qu’il n’y pas de légèreté, d’incomfort et de de problèmes simiaires.

Pour les vêtements qui devraient être sur le centre, était en place, il est nécessaire de Fournir un espace, оптимальные для строительства.

La taille pratique du vestiaire

Оптимальная хвостовая часть жилого дома в индивидуальном расчете.

Pour cela, les éléments suivants sont pris en compte:

  • Установка и форма изделия
  • La présence de défauts, par instance, des murs inégaux ou la présence d’une ниши;
  • Отсутствие или наличие окон;
  • Наличие или отсутствие большого номера портов;
  • Manque ou présence d’espace suffisant.

Маленький вестибюль, украшенный цветами claires

Размеры, вычисляемые по схемам и рисункам.

De plus, il prend en compte:

  • Высокое качество
  • Большой кусок
  • Profondeur de la piece

Vestiaire se compose de nombreux отсеки, опоры и другие элементы фасада, не зависящие от положения.

Les mesures doivent être effectuées aussi précisément que option et de préférence par un specialiste, si la production вместо usine.

Минимальный большой вестибюль

La largeur de la penderie peut être très différente.

В шкафчике туалета étroit, il n’est pas nécessaire de placer des armoires volumétriques

Cela dépend encore de plusieurs facteurs:

  1. Небольшое место на длинной стене, большая система расчёта запасов шкафов, большая раскладушка в порту и другие комплекты для пассажиров (80–100 см).
  2. S’il n’y a pas de disposition pour l’installation des portes, et qu’il ya des tiroirs de type retractable, la largeur du vestiaire devrait être de 2 profondeurs, c’est-à-dire que les étagères soient complètement dégagees et qu’il y ait un pass de 100 cm.
  3. Si les portes avec un système coulissant, la largeur est calculée comme la double profondeur de l’armoire plus la taille du passcomlet.
  4. На плоских стенах, противопоставленных пансиону на другой стороне, le système doit être égale à la Largeur, la somme des profondeurs des deux coffrets, ainsi que deux portes ouvertes et de passer au moins 50 cm.

En tout cas, dans le système de vestiaire, les portes doivent être ouvertes sans problemes, et en meme temps, au moins une personne doit traverser la pièce avec une garde-robe sans inconfort.

Шкафы без портов, установленные в отдельной части, специально предназначенные для рейнджера по выбору и смене одежды, и другие устройства, закрывающиеся с помощью шкафа для остальных помещений квартиры или дома.

Формы и хвосты вестибюля в доме

En règle générale, les vestiaires sont de différentes form.

Мастерство:

  1. Форма письма G;
  2. Форма письма P;
  3. Параллель

La penderie en forme de lettre P vous permet de placer le maximal de meubles

Оптимальная форма est la garde-robe en forme de L. C’est ainsi que les armoires sont installées dans la pièce pour qu’il reste suffisamment d’éclairage, surtout s’il est naturel.

Минимальная поверхность для телекоммуникаций на расстоянии 3 м 2 .

Ayant une idee précise de ce que devrait être le futur vestiaire, et aussi ce qui sera stocké dans celui-ci, vous pouvez faire un кабинет fonctionnel et réfléchi afin qu’il remplisse la tâche auмаксимум.

Les Tailles les plus комфортабельные номера

Стандартный шкаф — c’est une coque et un meuble de grande taille.

Sélectionnez les Dimensions pour les étagères dont vous avez besoin, en foction des Dimensions des Objets et des éléments qui seront ensuite places sur Celles-ci.

Vestiaires sont l’occasion de faire des étagères pour:

  • Nous mettons les items nécessaires, par instance, des valises;
  • Ils étaient convivioux;
  • N’occupez pas d’espace Supplémentaire.

Оптимальная задняя стенка шкафа размером 50x50x50.C’est cet espace является достаточным для выбора и других аксессуаров. L’épaisseur des panneaux, en particulier des étagères et des étagères, dépend de l’ampleur de lastructure et de ce qui sera stocké dans celle-ci.

Оптимальный хвост вестибюля (видео)

Il est à noter que la taille du vestiaire peut dépendre de ce que ce sera, intégré ou corpus. Les produits corporels sont plus grands et peuvent être déplacés et transportés. Il est très а-ля режим де choisir де структур modulaires, car elles sont peu coûteuses, et d’elles il est facile de faire un vestiaire de la bonne taille et de la bonne forme.Les sections modulaires peuvent être permutées, réarrangées et même supprimées de la pièce, si nécessaire.

En détail: vestiaires avec des tailles (exemples de photos)

如何在赫鲁晓夫建造一间浴室:5个细微差别 |

赫鲁晓夫的卫生间很小,但功能很强我国最常见的建筑被称为赫鲁晓夫。赫鲁晓夫是一座多层公寓,与现代公寓相比,公寓的布局非常不幸。作为一项规则,购买该公寓的新业主后,进行了全面的重新规划,该公寓是最方便和舒适。这些公寓的浴室非常小,通常无法移动墙壁并使空间变大。因此,有必要对卫生间的布置进行全面的责任分析,以便您不必去除卫生洁具的某些元素,并且设计最大限度地发挥功能,同时又具有现代感和趣味性。

赫鲁晓夫卫生间的最佳设计

由于卫生间的空间足够基本元素,所以很难展现出所有的想象力。因此,建议在开始修理之前创建一个房间设计,以便可以事先看到修复的各个方面。

主要的问题是你必须选择这些元素,以便他们一次执行多个功能。在这种情况下,严禁超出部分。

对于更多的空间,通过次数最多的业主赫鲁晓夫组合浴室和厕所的练习,如果可能的话,它往往是添加和走廊的一部分。

原始布局非常不方便。

赫鲁晓夫浴室的最佳设计 — 浴室和厕所的组合

从情况和细微差别中退出:

  1. 过去,在这样一个卫生间里的地方已经足够了,但是在现代世界,随着技术的发展,这个区域还不够。如果有两间独立的浴室和卫生间,它们会更小,更不方便。
  2. 看起来,这些房间的组合田园是绝对无用的,但事实并非如此。重建之后,房间的形状会发生变化,并且通信似乎也是可能的。
  3. 要重建并结合浴场,许多正在犹豫的砖墙拆除彻底,需要材料的大量开支,以及一些谁可以开展这项工作用自己的双手。
  4. 由于所有管道都位于距所有立管很远的地方,因此房间内的通讯拥挤不堪,因此必须另外安装管道并进行多次涂抹。
  5. 有些管道藏在墙上。但是这样的方法可能会占用很多,而且面积不足。

通过正确实施隐藏管道的方法,空间将尽可能按照人体工程学进行组织,同时,墙壁将被夷为平地。

赫鲁晓夫舒适的浴室:布局

在老房子浴室没有被设计成不必要的细节,作为一项规则,可以只设管道,但现在是时候决定了新的规则,现在卫生间的强制性元素成为一台洗衣机。

因此,建议事先制定未来房间的计划,以便清楚了解可以更改的内容,以便安装洗衣机及其与通信的连接。

在这样做的时候,尽量保留一些空闲的移动区域。

在开始在浴室进行修理之前,您需要考虑布局

基本规则:

  1. 首先,有必要用新的,更紧凑的型号替换浴室中旧的笨重的管道。例如,传统的浴缸可以用角型或通常的紧凑型淋浴器代替。
  2. 如果您移除浴室和厕所之间的墙壁,将释放大量的可用空间,并且管道可能以不同的方式放置。
  3. 在有水槽的情况下,可以将其拆下并将洗衣机放在这个地方,之前已经更换了通讯设备。
  4. 非常有趣的是现代版本的厕所安装在地面以上的一定高度,这种技术将显着扩大空间,让你洗手间的地板下。所以你可以最大限度地把它靠近墙壁,房间有点空。
  5. 建议将水管和其他布线隐藏在石膏板结构中,可以将其延伸,并为必要的东西建造小箱子。
  6. 制造商想出了现代化的洗衣机模型,如翻牌。

翻转技术可以安装在一个高度高的支架上,因此它很容易使用。

赫鲁晓夫浴室的自我修复

在赫鲁晓夫的浴室里有一个特殊的窗户。

旧的木制框架建议更换新的塑料框架并重新装上窗户,以便通风。

正确地修剪房间内的所有表面也很重要,因为浴室特别,具有高湿度。传统的壁纸是完全不能接受的,因为在高湿度下他们会很快离开墙壁。有几种最受欢迎​​和多样化的材料可以做出持久的表面处理。

在赫鲁晓夫的浴室里进行维修时,请不要忘记通风系统

标准维修选项:

  1. 在完成表面之前,它必须被夷为平地,在建造赫鲁晓夫时,墙壁不会被夷为平地,所以这是必要的。
  2. 在一间小浴室里,墙壁上铺设了轻质瓷砖,最好具有反光效果,这将显着扩大空间。
  3. 所有的卫生布线都是密封的。
  4. 建议将灯具安装在固定在天花板上的石膏板表面上。
  5. 墙壁和天花板的接缝处覆盖着塑料角落,这将使装饰视觉上具有吸引力并保护天花板的角落。
  6. 在地板上,制作水泥砂浆,也可以用瓷砖或墙壁的色调或浅色调。
  7. 所有接缝都需要用防霉菌和霉菌处理,并全部用硅酮密封胶覆盖。

还需要在卫生间中安装所需的各种搁板和储物柜,以免所有附件都看不见,也不会堵塞该区域。

我们在赫鲁晓夫制造一个混合浴室:设计和照片

在赫鲁晓夫时代的典型房屋中,浴室和厕所没有组合在一起。

建筑师最好创建2个非常小的房间,其中一个只有一个厕所,另一个则有一个洗脸盆和一个浴缸。

如果你拆除墙壁,你将赢得一点空间。通常,拆除墙壁后,可以安装洗衣机和其他有用的元件。

在赫鲁晓夫的混合浴室中,您可以安装洗衣机和其他有用的元素

必须记住的细微差别:

  1. 在拆除墙之前,工作要与建筑服务协调一致,并且如果墙壁承重的话,官方允许进行拆除。
  2. 如果用角落淋浴更换通常的卧室,可以节省最大的有用空间。角落紧凑型淋浴房的功能不同。
  3. 还建议将马桶上的排水箱安装在墙上。

要创造一个小巧的浴室的现代设计,很可能会使用基本的建议。

洗脸盆是否方便在浴室:照片和例子

即使是最小的房间,您也可以选择任何尺寸和配置的水管。

紧凑型管道系统非常受欢迎,因为在它的帮助下,您可以将非常有趣的想法付诸实践,而功能完全不受影响。

所有小水管,用不同的风格制成。

原始形式的浴室上方的洗脸盆将会非常舒适

有用的细微差别:

  1. 如果您更愿意离开浴室,而不是更换淋浴,那么浴室上方的安装选项就是一个小巧的洗脸盆。因此,节省了大量的可用空间,洗脸盆不会在浴室内放置淋浴。特别有趣的是使用水暖变压器,它可以根据各种必要的特性组成。
  2. 当你将一些元素放在另一个上面时,功能根本不会改变。
  3. 在一个小房间内,绝对不能接受笨重的炮弹。

洗手盆可以选择一个非常原始的形式。

赫鲁晓夫卫生间的现代内部

据推测,浴室的内饰将以单一文体方向制作。

有很多风格,所以在个别情况下选择合适的风格很容易。

改造浴室并不困难。

赫鲁晓夫浴室的现代内饰必须以单一文体方向制作

程式化描述:

  1. 在古典风格的浴室中,主要是花岗岩,大理石或人造石。家具和其他装饰元素也可以由这种材料制成或具有相同的调色板。
  2. 建议只有在房间没有严重超载时才使用搁架和抽屉。经典大浴室里最常见,但经常在赫鲁晓夫找到。
  3. 乡村风格适合洗浴经济舱。就这个方向而言,主要使用天然低成本材料。
  4. 复古风格可以实现。如果您添加桃花心木或橡木到结束。家具也可以是木制的。复古包括安排小古董物品,花瓶和水壶,并用其他元素装饰空间。

陶瓷砖被认为是浴室的最佳选择,坚持这种瓷砖并不是那么难,它可以自己完成。

我们计划在赫鲁晓夫修理一间联合浴室:照片

最常见的(维修学校和公寓问题)是用普通瓷砖和面板装饰共用场所,但您也可以使用木材,天然或人造石材,纹理石膏,油漆或壁纸修复组合浴室。

但毕竟,最好使用防潮材料,因为浴室是高湿度的房间。

在混合浴室中使用镜子将视觉上增加空间

使用镜子和各种有光泽的表面来修复浴室将会大大扩展,而这种技术可以彻底改变房间的几何形状。镜面马赛克是浴室里不寻常和明亮的装饰。垂直方向上的镜像插入位于瓷砖之间,将显着增加空间。在这种情况下,水平定位的镜条消除边界。

标准浴室可以成为原始的,如果你放置多级灯。

赫鲁晓夫的现代化浴室(视频)

一间小公寓(如在一个小家庭中)可以完成不比一个大空间的房间差。你可以装备它的味道,并结合功能和美观。重新装修 — 由于房间的大小可以变得更好,这是公寓内维修的最佳选择。

赫鲁晓夫浴室设计(室内照片)

Improving Indoor Localization Using Bluetooth Low Energy Beacons

The paper describes basic principles of a radio-based indoor localization and focuses on the improvement of its results with the aid of a new Bluetooth Low Energy technology. Преимущество этой технологии заключается в ее поддержке современными мобильными устройствами, особенно смартфонами и планшетами. Нами реализована распределенная система сбора радиоотпечатков мобильными устройствами с операционной системой Android. Эта система позволяет добровольцам создавать радиокарты и постоянно обновлять их. Новые передатчики Bluetooth с низким энергопотреблением (Apple использует для этих устройств торговую марку iBeacon) были установлены на этаже здания в дополнение к существующим точкам доступа Wi-Fi.Локализация стационарных объектов на основе WiFi, Bluetooth Low Energy и их комбинации была оценена с использованием данных, измеренных в ходе эксперимента в здании. Были опробованы несколько конфигураций расположения передатчиков, несколько способов совмещения данных обеих технологий и другие параметры, влияющие на точность стационарной локализации.

1. Введение

В настоящее время, когда спутниковые навигационные системы, такие как GPS, ГЛОНАСС или Galileo, доступны каждому, найти человека или мобильное устройство на улице обычно не проблема. Ситуация может усложниться в густонаселенных городских районах с редкой прямой видимостью спутников соответствующей системы. Наиболее сложная ситуация внутри зданий, где нет прямой видимости. В таких случаях используются другие решения, обычно основанные на радиосетях (например, IEEE 802.11-WiFi) и отпечатках мощности сигнала отдельных WiFi-устройств, которые передают свои сигналы внутри здания [1]. На точность локализации влияет ряд обстоятельств, например характеристики передатчиков и приемников, а также характеристики окружающей среды, влияющие на распространение радиосигнала.Другим фактором, который можно довольно легко настроить, является количество радиопередатчиков и их расположение. Типичная ситуация – в здании уже есть несколько точек доступа WiFi, которые более или менее покрывают здание радиосигналом, который можно использовать для локализации. Для повышения точности локализации можно установить больше передатчиков, которые обогащали бы отдельные отпечатки пальцев или покрывали бы места, плохо охваченные существующей сетью Wi-Fi.

В этой статье мы рассмотрим технологию Bluetooth с низким энергопотреблением (BLE), которая может стать очень хорошей альтернативой точкам доступа Wi-Fi. Их комбинация позволит более точно определить местонахождение. Ключевым преимуществом BLE является низкое энергопотребление, которое позволяет передатчикам, называемым маяками, непрерывно питаться от батарей от месяцев до лет. Это также позволяет размещать маяки в местах, где точкам доступа Wi-Fi будет сложно обеспечить питание.

Остальная часть этого документа организована следующим образом.Мы обсуждаем связанную работу в Разделе 2. Раздел 3 описывает технологию маяков BLE (iBeacons) и касается поддержки Bluetooth Low Energy с платформой Google Android. Раздел 4 обобщает использование маяков BLE в навигации внутри помещений. В разделе 5 описывается архитектура нашей внутренней системы локализации на основе маяков BLE и метод локализации. Раздел 6 посвящен размещению маяков BLE внутри здания. Раздел 7 описывает результаты оценки. В разделе 8 мы суммируем, обсуждаем и интерпретируем полученные результаты.Раздел 9 завершает статью.

2. Сопутствующая работа

Методы определения местоположения внутри помещений обычно основаны на контроле мощности радиосигнала, так называемом индикаторе уровня принимаемого сигнала (RSSI). Радиосигналы передаются передатчиками (обычно точками доступа Wi-Fi, но, например, маяки Bluetooth с низким энергопотреблением также являются опцией), охватывающими определенную область. С увеличением расстояния от передатчика мощность принимаемого сигнала уменьшается, а время прохождения от передатчика до приемника увеличивается.Когда мы измеряем эти значения от большего количества передатчиков, мы можем оценить положение приемника. Используются два основных подхода — триангуляция и снятие отпечатков пальцев .

2.1. Триангуляция

Методы, основанные на триангуляции, можно дополнительно разделить на латерацию и ангуляцию [2]. В этих методах используется оценка расстояния от нескольких передатчиков на основе затухания сигнала [3], временных характеристик распространения сигнала (TOA: время прибытия [4]; TDOA: разница времени прибытия [5]) или направления принимаемого сигнала (AOA: угол прибытия [6]) при использовании направленных антенн или антенных решеток. Все эти методы обеспечивают хорошую производительность на открытом пространстве при прямой видимости между передатчиком и приемником. К сожалению, они дают слабые результаты внутри зданий, где на измеряемые переменные сильно влияет окружающая среда. Радиосигнал может отражаться и ослабляться некоторыми препятствиями, такими как стены, что затрудняет определение расстояния.

2.2. Дактилоскопия

Дактилоскопия — это метод локализации, состоящий из двух этапов.На первом этапе — обучении — собираются векторы, состоящие из значений RSSI и необязательных дополнительных характеристик, измеренных измерительным устройством в известных местах [7]. Эти эталонные значения — калиброванный набор данных — сохраняются вместе с координатами местоположения в базе данных отпечатков пальцев для нужд локализации. На втором этапе — непосредственно локализация — локализуемое устройство измеряет значения RSSI и сравнивает их с данными в базе данных отпечатков пальцев с помощью подходящего метода. Наиболее широко используемыми алгоритмами или методами сравнения и оценки положения являются [2] (i) вероятностные методы, (ii) метод ближайших соседей, (iii) нейронные сети, (iv) машина опорных векторов, (v) наименьший M- вершинный многоугольник.

Конкретные растворы, основанные на сборе отпечатков пальцев, описаны Bahl и Padmanabhan [8] или Azizyan et al. [9], которые собирают другие характеристики во время измерения, такие как интенсивность звука, ускорение, интенсивность света или цвет света. Ву и др. В [10] предложен интересный подход, предполагающий сходство между так называемой виртуальной и физической моделью интерьера.Он автоматизирует начальную фазу обучения на основе кластеризации отпечатков пальцев. Затем виртуальные комнаты сопоставляются с физическими комнатами.

Точность локализации можно повысить, если учитывать движение локализованных объектов. Такие методы используют историю предыдущих измерений и оценивают положение на основе известной предыдущей траектории объекта. Другие решения используют метод счисления пути, основанный на сборе данных с датчиков движения и ориентации мобильного устройства (таких как акселерометр, гироскоп и магнитометр).Таким образом можно определить направление движения и пройденное расстояние и объединить их с другими измерениями и/или оценками. Фильтры частиц часто включаются в процесс сбора таких оценок. Частные примеры этих методов опубликованы в [11, 12].

Другой подход представлен проектом Ubicarse [13], где эмуляция большой антенной решетки используется для целей локализации на планшетном устройстве с двумя антеннами MIMO. Обратите внимание, что на платформе Android нет общедоступного API, который мог бы считывать RSSI из нескольких цепочек MIMO на высокой скорости.

2.3. Локализация на основе Bluetooth

Локализация внутри помещений на основе Bluetooth не является новой идеей [14, 15]. Из-за ограничений исходной спецификации Bluetooth (теперь называемой Bluetooth Classic ) этот подход не получил широкого распространения. Время, необходимое для получения достаточного количества устройств Bluetooth поблизости, было недостаточным из-за длительного процесса обнаружения. Точно так же энергетические и экономические потребности инфраструктуры Bluetooth были выше по сравнению с инфраструктурой на основе WiFi, которая также служила другим целям.

Ситуация изменилась с появлением Bluetooth 4.0 (включая BLE/Bluetooth Smart) в 2010 году. Благодаря низкому энергопотреблению и возможностям настройки (относительно интервала объявления и выходной мощности передатчика) использование этой технологии гораздо более перспективно. , не только по сравнению с предыдущими версиями Bluetooth, но и по сравнению с сегодняшним распространенным WiFi-позиционированием. В [16] авторы сосредотачиваются на оценке близости на основе силы сигнала. Кроме того, [17] напрямую сравнивает локализацию на основе BLE с локализацией Wi-Fi путем развертывания маяков BLE в тех же местах, где изначально были размещены точки доступа Wi-Fi.Результаты показывают, что BLE более точен в идентичных местах, чем Wi-Fi.

В этой статье мы сосредоточимся на соответствующей комбинации обеих технологий, а не на их прямом сравнении. Мы развертываем дополнительные маяки BLE, чтобы повысить точность локализации при одновременном использовании обеих технологий.

3. Технология iBeacon

iBeacon — это торговая марка Apple для технологии, основанной на микролокализации и взаимодействии мобильного устройства с физическим миром.Эту технологию можно считать следующим этапом развития технологии QR-кода или, как вариант, технологии NFC. iBeacon использует стандарт Bluetooth Low Energy, который является частью новой версии Bluetooth 4.0. Иногда используются термины Bluetooth Smart, Bluetooth LE, BTLE и просто BLE. Это технология, разработанная Nokia (первоначально технология называлась Wibree, в 2010 г. был стандартизирован BLE), и в отличие от предыдущих версий Bluetooth для BLE характерно резко меньшее потребление [18, 19].Кроме того, то, как (периферийное) устройство объявляет о своем существовании другим устройствам, отличается от того, как это было в оригинальной версии Bluetooth Classic. BLE позволяет периферийному устройству передавать рекламный пакет без пейджинга ведущим (центральным) устройством. Благодаря этой модели связи можно создавать энергоэффективные передатчики — маяки BLE или iBeacons, по словам Apple.

iBeacon — это небольшое устройство, которое передает определенную информацию в определенном радиусе и через равные промежутки времени.Как только мобильное устройство (смартфон) попадает в этот радиус, оно может получить такую ​​информацию и на ее основе совершить действие. Учитывая низкое потребление BLE, такое устройство может питаться от батарейки-таблетки до двух лет. Конечно, срок службы батареи зависит от выходной мощности передатчика (мощности передачи) и настроек интервала рекламы.

Технология iBeacon будет принята маркетологами магазинов. Посетитель со смартфоном с поддержкой BLE может быть уведомлен о специальных предложениях, скидках, информации и т. д. в зависимости от его/ее положения или близости к маяку.Он находит аналогичное применение в музеях и выставочных залах.

3.1. Аппаратное решение

Маяки BLE — это устройства, выпускаемые Estimote, Kontakt, Gimbal и другими производителями [20]. Маяк состоит из набора микросхем Bluetooth (включая его прошивку), аккумулятора, обеспечивающего питание, и антенны. Texas Instruments, Nordic Semiconductor, Bluegiga и Qualcomm являются основными производителями чипов BLE.

В нашем проекте мы использовали маяки производства Estimote. Маяки Estimote можно прикрепить к любому месту или объекту.Они транслируют радиосигналы BLE, которые могут приниматься и интерпретироваться смартфоном, открывая микролокацию и контекстную осведомленность. Чтобы иметь возможность прослушивать эти маяки, необходимо иметь устройство с поддержкой Bluetooth 4.0 или выше. Маяк Estimote содержит чип nRF51822, мощную, очень гибкую многопротокольную систему-на-чипе (SoC). nRF51822 построен на базе 32-разрядного процессора ARM® Cortex M0 с флэш-памятью 256 КБ/128 КБ + ОЗУ 32 КБ/16 КБ [21]. Весь SoC оптимизирован для обеспечения энергоэффективности. Таким образом обеспечивается стабильная мощность передатчика маяка при возможном падении напряжения батареи. Когда напряжение, наконец, падает с 3 В до 1,7 В, генерируется аварийный сброс, и устройство прекращает вещание [21]. В своем базовом режиме маяк просто передает пакеты Bluetooth с идентификационными данными — так называемые рекламные объявления — через равные промежутки времени. Никаким другим изощренным способом он не взаимодействует с окружающими устройствами. Рекламные объявления содержат следующие данные: (i) MAC-адрес. (ii) Универсальный уникальный идентификатор (UUID) — общий для одного развертывания на объекте.(iii) Старший номер — предназначен для разделения наборов маяков на более мелкие сегменты. (iv) Младший номер — предназначен для разделения сегментов на более мелкие подсегменты.

В режиме конфигурации можно настроить параметры вещания маяка (которые включают в себя указанные выше данные, передаваемые в пакете, и другие параметры, такие как мощность TX или рекламный интервал). В режиме конфигурации маяки используют расширенную двустороннюю связь с ведущим устройством (например, смартфоном), с помощью которого они настраиваются.

На физическом уровне BLE передает в промышленном, научном и медицинском (ISM) диапазоне 2,4 ГГц с 40 каналами шириной 2,0 МГц каждый. 37 каналов используются для обмена данными между сопряженными устройствами и 3 канала предназначены для трансляции рекламы. Таким образом, эти 3 канала в основном используются маяками и выбираются преднамеренно, чтобы они как можно меньше конфликтовали с каналами WiFi. Маяк повторно передает свой рекламный пакет на основе выбранного рекламного интервала, переключаясь между 3 назначенными каналами [18].

3.2. Поддержка Android для BLE

Платформа Android была выбрана для тестирования всего решения, поскольку это наиболее широко используемая операционная система для смартфонов.

Android предлагает поддержку BLE начиная с версии 4.3 (уровень API 18). Начиная с версии 5.0 (уровень API 21) API, связанный с BLE, был переработан и выделен в отдельный пакет android. bluetooth.le. Приложениям должны быть предоставлены системные разрешения BLUETOOTH и BLUETOOTH_ADMIN для использования BLE API. Уровень API 18 поддерживает связь только с периферийными устройствами BLE, то есть сканирование устройств, перечисление служб устройства, а также отправку или получение данных на такие устройства или с них.Уровень API 21 также открывает возможность для смартфона или планшета (в зависимости от аппаратной поддержки) выступать в качестве периферийного устройства Bluetooth с низким энергопотреблением, то есть рекламировать себя как устройство BLE и предлагать услуги другим устройствам.

Самая важная функция для внутренней локализации BLE — сканирование доступных устройств BLE по соседству. Для этой цели уровень API 18 предлагает методы startLeScan() и stopLeScan() класса BluetoothManager. Процесс сканирования является асинхронным, и о каждом найденном устройстве сообщается экземпляру класса обратного вызова LeScanCallback.Сканируемое устройство представлено классом BluetoothDevice, который включает его MAC-адрес, запись сканирования массива байтов (содержащую UUID и т. д.) и RSSI. Уровень API 21 перемещает процесс сканирования с низким энергопотреблением в отдельный класс BluetoothLeScanner. Его экземпляр получается вызовом метода getBluetoothLeScanner() класса BluetoothAdapter. В отличие от уровня API 18, можно указать еще более подробные параметры сканирования. К сожалению, реализация вышеупомянутых классов и лежащих в их основе системных библиотек может различаться у разных поставщиков.Наиболее распространенная проблема заключается в том, что устройства BLE не сообщаются повторно в процессе сканирования, что является условием, необходимым для локализации. По этой причине необходимо реализовать механизм, который многократно запускает и останавливает сканирование в заданном временном интервале. Также можно использовать доступные библиотеки, например Android Beacon Library (https://github.com/AltBeacon/android-beacon-library/), которая предоставляет класс CycledLeScanner, инкапсулирующий этот механизм.

4. Использование BLE для локализации внутри помещений

Сети Wi-Fi обычно используются для локализации внутри зданий. Здание обычно представляет собой сложную систему с точки зрения распространения сигнала WiFi из-за используемых материалов. Поэтому в зданиях могут появляться участки без сигнала WiFi, несмотря на высокую концентрацию работоспособных точек доступа WiFi. В таких местах невозможно собрать отпечатки пальцев, потому что они не будут содержать сигналов, измеренных от окружающих сетей Wi-Fi. Эти области могут быть дополнительно охвачены другими передатчиками. Для этого можно использовать маяки BLE. Они передают сигнал Bluetooth вместо сигнала WiFi.При питании от батарей их можно размещать в менее доступных местах, где нет розеток или других источников питания, таких как кабели Ethernet, позволяющие использовать питание через Ethernet. При размещении маяков необходимо учитывать диаграмму направленности данного устройства, а также возможные элементы затухания в окружающей среде. В [22] подробно рассматривается эта тема.

Благодаря низкой цене маячков, их небольшому размеру и независимости от внешнего источника питания (дополнительные кабели не требуются) они кажутся подходящим дополнением к существующей сети Wi-Fi в здании. Области, покрытые слабым сигналом WiFi или с небольшим количеством передатчиков WiFi, содержащихся в одном отпечатке, могут быть обогащены новыми передатчиками BLE. Затем отпечаток пальца может также содержать измеренные RSSI этих устройств BLE в дополнение к RSSI сигналов WiFi.

Маяки имеют еще одно преимущество: благодаря поддержке мобильных операционных систем их можно использовать для энергосберегающих геозон, что позволяет активировать мобильное приложение на основе приближения смартфона к iBeacon.Весь процесс на платформе iOS не требует, чтобы приложение было активным, и благодаря этому его можно оптимизировать, чтобы свести к минимуму потребление энергии мобильным устройством и максимально увеличить срок службы батареи. Estimote также ввела новый термин в этой области — Nearables — для своих маяков BLE, оснащенных дополнительными датчиками.

5. Методы и архитектура

Наша цель — оценить улучшение локализации с помощью маяков BLE.В этой статье мы собираемся сравнить стационарную локализацию на основе WiFi со стационарной локализацией с использованием комбинации BLE и WiFi. Мы предложили и провели эксперимент, в котором для локализации стационарного устройства использовались исходные точки доступа WiFi и дополнительно развернутые маяки BLE. В качестве подходящего метода локализации мы использовали метод, основанный на сборе отпечатков пальцев, состоящих из измеренных сигналов точек доступа WiFi и передатчиков BLE.

5.1. Сбор обучающих данных

Смартфоны использовались для сбора обучающих данных, а состояние их датчиков (акселерометра, компаса и гироскопа) также записывалось для дальнейшей обработки.Добровольцы использовали свои смартфоны с оцифрованной картой здания для получения набора обучающих данных. Смартфон сканирует сигналы всех доступных сетей и маяков вокруг, а пользователь создает отпечаток заданного места с помощью нашего приложения. Приложение записывает силу отдельных сигналов в заданном месте в течение 10 секунд (что должно быть достаточным временем [23]). Созданный таким образом отпечаток пальца записывается в базу данных отпечатков пальцев. Остальная часть системы описана в разделе 5.3.

5.2. Метод определения местоположения

Локализация внутри здания выполняется путем сбора большего количества отпечатков пальцев, но они не обязательно записываются в базу данных. Пользователь, желающий быть локализованным, измеряет отпечаток места, где он использует приложение, на своем смартфоне. Затем этот отпечаток сравнивается со всеми отпечатками в базе данных и выполняется поиск одного или нескольких отпечатков с наибольшим сходством . Отпечатки пальцев в базе данных помечены соответствующими позициями внутри здания.Точность локализации зависит от таких факторов, как качество сохраненных в базе данных отпечатков пальцев (особенно радиопомехи и точность определения места получения меченого отпечатка) и алгоритмы, используемые для расчета сходства меченого отпечатка. отпечаток в базе данных с измеренным нетегированным отпечатком.

Для сравнения измеренного отпечатка пальца с базой данных использовался метод ближайших соседей (-NN) в пространстве сигналов. Этот метод пытается найти ближайшие отпечатки пальцев из базы данных с помощью, например, евклидова расстояния. Таким образом мы получаем местоположения и по их комбинациям оцениваем положение локализуемого устройства. Евклидово расстояние измеренного вектора отпечатка пальца от отпечатка пальца в базе данных может быть выражено следующей формулой: где — количество уникальных передатчиков в измерении.

После сортировки помеченных отпечатков пальцев по расстоянию от измеренного отпечатка выбираются первые отпечатки пальцев.По их известным положениям вычисляется взвешенная оценка положения измеренного отпечатка пальца по следующей формуле:

Метод взвешенных ближайших соседей (W k NN) в пространстве сигналов был выбран в первую очередь из-за его простоты реализации и факт, что его результаты нетрудно интерпретировать. Если возникают неожиданные результаты, их легко проанализировать.

Само измерение занимает несколько секунд. Во время измерения измерительное устройство может принимать сигнал одних и тех же точек доступа WiFi или маяка BLE несколько раз с разной силой сигнала. Этот набор сигналов от одного передатчика (идентифицированного идентификатором Tx, например, уникальным MAC-адресом) в рамках одного измерения будет помечен ; см. следующее определение:

Для дальнейшей обработки из этого множества различных значений выбирается только одно значение — значение медианы, которое далее обозначается как или значения в соответствии с его значением в формуле (1).

5.3. Архитектура системы

Система сбора данных, полученных при измерениях на мобильных устройствах, основана на базе данных Couchbase.Это база данных NoSQL, которая не имеет фиксированной схемы и позволяет сохранять записи, состоящие из объектов, в формате JSON с уникальными ключами. Затем он поддерживает поиск в первую очередь по ключам и во вторую очередь с помощью так называемых представлений (они соответствуют индексам в реляционных базах данных), которые могут быть основаны на любых данных из записей.

Одним из преимуществ бессхемных баз данных является высокая гибкость, когда добавление большего количества атрибутов во вновь полученные записи не требует каких-либо модификаций схемы или серьезной реструктуризации базы данных. Эта гибкость особенно полезна в исследовательских проектах, когда нельзя ожидать подробного анализа всех требований в самом начале проекта.

Поддержка репликации между несколькими серверами — еще одно преимущество Couchbase. Помимо серверной среды, эта база данных может работать на мобильных устройствах с использованием версии Couchbase Lite. Couchbase Sync Gateway позволяет реплицировать базу данных между сервером и мобильными устройствами, включая выборочную репликацию только выбранных записей.Эта функция использовалась для репликации измеренных данных с мобильных устройств на сервер, где они подвергались дальнейшей обработке и оценке, описанной ниже.

Прямой доступ к Couchbase или Couchbase Sync Gateway из Интернета не рекомендуется по соображениям безопасности [24]. Вот почему обратный прокси-сервер Apache помещается перед шлюзом синхронизации. Обратный прокси-сервер Apache обеспечивает связь между клиентами (мобильными устройствами) и серверными компонентами. Вся система на сервере описана на рисунке 1. Небольшое приложение JavaScript, развернутое на сервере NodeJS, обеспечивает внешнюю аутентификацию пользователей для Couchbase Sync Gateway с использованием учетных записей Google. Это облегчает аутентификацию на основе учетной записи Google пользователя при использовании его / ее смартфона или планшета с операционной системой Android. Маркер сеанса является результатом процесса аутентификации.


6. Испытательная площадка: Здание кампуса

В качестве испытательной площадки был выбран один этаж здания Факультета информатики и управления Градецкого Краловеского университета (FIM UHK).Основные проходные коридоры имеют прямоугольную форму. Классы и офисы расположены внутри и снаружи по отношению к коридорам. В центре здания расположен крытый атриум. Эксперименты проводились на площади 52 м × 43 м.

На каждом этаже постоянно установлено несколько WiFi-передатчиков сети eduroam производства Cisco. Их расположение обозначено буквами на рис. 2.


В каждом отмеченном месте есть больше радиоблоков, обычно не менее двух из них — один из двух. 4 ГГц, а другой в диапазоне 5 ГГц. Их мощность передачи автоматически регулируется центральным блоком управления радиоресурсами, чтобы помочь уменьшить помехи в совмещенном канале и проблемы с покрытием сигнала.

Затем 17 новых Bluetooth-маячков с низким энергопотреблением производства Estimote были равномерно размещены в коридорах и классах на полу. Изначально маяки размещались за подвесным потолком (см. рис. 3) аналогично точкам доступа Wi-Fi, но их производительность была недостаточной. Позже мы перенесли их из-за потолка и прикрепили к нижней стороне потолочной плиты из минерального волокна.Это улучшило производительность и обеспечило распространение в пределах прямой видимости. Параметры вещания маяка были установлены на рекламный интервал 100 мс и мощность TX 0 дБм. Расположение маяков отмечено цифрами от ① до на рисунке 2. Отдельные маяки в коридоре расположены на расстоянии около 10 м друг от друга.


7. Оценка

Набор данных калиброванных точек был получен добровольцами в течение нескольких недель. В общей сложности было выполнено 680 измерений, состоящих из 115 511 отдельных выборок RSSI (пара мощность сигнала + идентификатор передатчика).Точное положение на полу было известно для каждого измерения. Для измерения использовались два устройства: Sony Xperia Z3 Compact и Motorola Nexus 6. Каждое измерение занимало 10 секунд.

Диаграмма на рис. 4 показывает количество различных (уникальных) передатчиков, полученных в рамках одного отпечатка пальца для обеих технологий — WiFi и BLE. Чтобы быть полным, мы также показываем сумму обеих технологий, потому что в следующей оценке мы будем рассматривать комбинацию сигналов от обоих типов передатчиков. Медиана количества уникальных передатчиков составляет 5 для WiFi и 4 для BLE.


Для оценки локализации с использованием WiFi, BLE и комбинации обеих технологий применялся метод перекрестной проверки с исключением одного. Из набора 680 калиброванных точек на каждой итерации выбиралась одна и ее положение оценивалось по другим калиброванным точкам. Затем эта процедура повторялась для всех точек. Затем для каждой оценки положения рассчитывалась точность (оценочное положение по сравнению с реальным положением).

Для оценки положения использовался алгоритм взвешенных ближайших соседей в сигнальном пространстве.Мы тестировали. Ряд авторов рекомендуют выбирать 3 или 4 [23]. Наши результаты были похожи, но мы достигли наивысшей точности, используя . Это значение используется в наших экспериментах.

На рис. 5 показаны результаты кросс-валидации — по оси точность оценки положения (погрешность в метрах) при использовании только сетей WiFi, только передатчиков BLE и, наконец, обе технологии вместе взятые. Средняя точность улучшилась с 1 м при использовании Wi-Fi до 0,77 м при комбинировании обеих технологий.Однако более интересным является устранение дисперсии точности и уменьшение выбросов. Максимальная ошибка локализации (исключая выбросы) в данной выборке была снижена с 4,27 м при использовании WiFi до 2,82 м при комбинированном методе.


Мы подробно проанализировали оценки с наибольшими ошибками, чтобы иметь возможность обсудить возможные причины. Большинство неправильно локализованных точек располагалось в тупиках коридоров, где маяка в самом конце коридора не было.Алгоритм локализации, очевидно, лучше оценивает положение, когда он может аппроксимировать положение между двумя маяками. Более длинные коридоры также обеспечивают хорошее распространение сигнала, вызывая менее значительные различия между сигналами, особенно в тупиковых зонах.

7.1. Вес сигналов BLE по сравнению с сигналами WiFi

Было проведено несколько тестов, подтверждающих подходящий способ объединения сигналов передатчиков WiFi и BLE в пространстве сигналов. Сигналы Wi-Fi и BLE были помещены в общее пространство сигналов.Силы сигналов BLE в отдельных тестах умножались на разные коэффициенты. Затем было рассчитано общее расстояние в пространстве сигналов, содержащем как сигналы Wi-Fi, так и сигналы BLE, в соответствии с формулой, где измеренный вектор отпечатка сигналов WiFi, а калиброванный вектор отпечатка сигналов WiFi из базы данных. Аналогично, это измеренный вектор отпечатка сигналов BLE и калиброванный вектор отпечатка сигналов BLE из базы данных.количество уникальных передатчиков WiFi в измерении и количество уникальных маяков BLE в измерении.

Эти тесты показали, что наилучшие результаты в данном наборе измерений были достигнуты при соотношении 1 : 1 (таким образом, коэффициент ). Нет причин придавать большее значение той или иной технологии.

7.2. Scanning Duration

Длительность сканирования (измерения) сигнала в заданном месте – еще один важный параметр. Во время нашего эксперимента каждое измерение всегда занимало 10 секунд.Нашей целью было выяснить, сколько секунд должно длиться измерение, чтобы получить хорошие результаты.

Поскольку все данные, полученные об отдельных измеренных сигналах, были снабжены временными метками, можно рассматривать даже более короткую продолжительность сканирования. Например, результаты измерения, занимающего 2 секунды, могут быть получены путем игнорирования сигналов, измеренных по прошествии 2 секунд (таким образом игнорируя оставшиеся 8 секунд из общего интервала сканирования). В связи с тем, что мы рассчитываем медианное значение (или значения в формуле (4)) из нескольких мощностей сигналов, полученных от одного и того же передатчика в рамках одного измерения, сокращение рассматриваемой продолжительности сканирования не обязательно должно означать уменьшение количества или из-за полной «пропажи» сигналов некоторых передатчиков.После более длительного времени измерения наборы, из которых вычисляются медианные значения для каждого передатчика, становятся меньше из-за сокращения продолжительности.

Мы снова оценили локализацию с разной продолжительностью сканирования от 1 до 10 секунд. На рис. 6 показано влияние продолжительности сканирования на точность оценки положения. Для ясности отображаются только средние и максимальные (исключая выбросы) значения. На точность, вероятно, влияют два фактора: во-первых, скорость доставки измеренных мощностей сигналов передатчиков в приложение Android и, во-вторых, значимость конкретной технологии в процессе локализации. Мы заметили более быструю доставку мощности сигнала передатчиков BLE по сравнению с точками доступа WiFi. Таким образом, BLE обещает более быструю начальную локализацию, чем WiFi. Этот эффект становится еще сильнее в сочетании с WiFi. Например, на 2-й секунде сканирования нам не удалось локализовать мобильное устройство в 168 позициях с использованием WiFi, в 36 позициях с использованием BLE и в 20 позициях с использованием комбинации BLE и WiFi. Это связано с тем, что операционная система Android может задерживать доставку результатов сканирования WiFi до тех пор, пока не будет выполнен первый цикл сканирования.Наша стационарная локализация может существенно помочь на начальном этапе других методов, основанных на оценке расстояния и счислении пути пешеходов [12].


Мы также исследовали ситуацию, когда мы оцениваем местоположение, используя определенную длительность сканирования, в то время как сканирование было запущено на 4 секунды раньше. Мы выбрали 4 секунды, потому что мы наблюдали период «разогрева» продолжительностью примерно 4 секунды, прежде чем результаты сканирования будут непрерывно доставляться в приложение Android после первоначального запуска сканирования. Результаты улучшились, что позволило применить алгоритм локализации к локализации движущихся объектов при непрерывном сканировании, которое было запущено не менее чем за 4 секунды; см. рисунок 7.


7.3. Плотность маяков BLE

Плотность маяков BLE также влияет на качество локализации. В связи с тем, что маяки были прочно прикреплены, эксперимент по проверке влияния плотности маяков был выполнен с использованием существующих данных. Некоторые маяки не учитывались при обработке алгоритмом локализации (т.е., они игнорировались) для имитации меньшей плотности. Этот эксперимент проводился дважды. Впервые были рассмотрены только 6 маяков в коридорах, отмеченных цифрами ①, ③, ⑤, ⑦, ⑨ и ⑪ на рисунке 2 — этот эксперимент был отмечен как вариант А. Во второй раз были рассмотрены только 12 маяков, отмеченных от ① до ⑫ — этот эксперимент был отмечен как вариант B.

Коробчатая диаграмма на рис. 8 показывает окончательную точность предполагаемого положения в отдельных случаях A и B. Результаты конфигурации A показывают существенное ухудшение точности локализации в тестовом наборе при использовании только маяков BLE.Это понятно из-за сокращения количества уникальных BLE-маяков, сканируемых в рамках одного измерения, менее чем на 50% (в среднем с 4,4 до 1,9). Таким образом, увеличивается количество нелокализованных точек.


8. Обсуждение

На рис. 8 также показаны результаты комбинированной локализации с использованием маяков WiFi и BLE. В этом методе в конфигурациях А и В медианная точность ухудшилась с 0,77 м до 0,99 м (конфигурация А) и до 0,87 м (конфигурация В) соответственно.Напомним, что в нашем эксперименте средняя точность определения местоположения по Wi-Fi составляет 1 м. Эти результаты также сведены в Таблицу 1. Повышение точности связано с точностью локализации на основе Wi-Fi, указанной в таблице.


Медианная точность Улучшение Улучшение проц.

WiFi 1.00 м Н/Д Н/Д
Комбинированный Wi-Fi + 6 маяков BLE, конф. A 0,99 м 0,01 м 1%
Комбинированный Wi-Fi + 12 маяков BLE, конф. B 0,87 м 0,13 м 13% 13% Комбинированный Wi-Fi + 17 Blow Scoron (ALL) 0,23 м 0,23 м 23%

Благодаря добавлению 17 маяков BLE точность локализации в заданном наборе данных повысилась на 23%.Помимо среднего значения ошибки локализации, максимальная ошибка (без учета выбросов) также улучшилась с 4,27 м до 2,82 м. Средняя ошибка улучшилась с 1,81 м до 1,08 м. Мы предполагаем, что количество BLE-маяков, отсканированных за одно измерение (которое в среднем составляло 4,4), оказывает основное влияние на итоговое улучшение точности локализации. Мы также предполагаем, что за счет увеличения количества маяков можно будет добиться более существенного улучшения, учитывая наблюдаемое влияние дальнейшего сокращения маяков BLE.Увеличение мощности передачи маяков BLE также должно увеличить количество маяков, обнаруженных во время измерения, благодаря расширенному покрытию и перекрытию областей, охватываемых отдельными маяками. Но этот вариант менее эффективен по двум причинам. Во-первых, более высокая мощность передачи приведет к значительно более быстрой разрядке батарей маяков. Во-вторых, более плотная сеть менее эффективных маяков увеличит существенные различия между отдельными местами по сравнению с более разреженной сетью более эффективных маяков.

Также было проведено несколько экспериментов с различными способами размещения маяков. Несмотря на то, что размещение маяков за фальшпотолком является технически наиболее простым решением, недостатком его является то, что маяки полностью закрываются потолочной плиткой. Мы также поместили несколько маяков BLE внутрь учительских столов в компьютерных классах (отмечены цифрами от ⑬ до на рис. 2). Эти столы расположены в передней части лаборатории, они деревянные с металлическими боками.По сравнению с маячками с такими же настройками в подвесных потолках, эти маячки в столах покрывали большую площадь, а также были полностью скрыты внутри стола. Но наши первоначальные ожидания были противоположными, потому что потолки были сделаны из плит из минерального волокна, которые обещают меньшее звукопоглощение, чем металлические стенки столов. Ожидалось, что эти металлические компоненты столов будут существенным препятствием для распространения сигнала BLE. Основываясь на этом наблюдении, мы перенесли маяки из-за потолка и прикрепили их к нижней стороне потолочной плиты из минерального волокна, что улучшило их работу.В дальнейшем мы планируем провести еще эксперименты с размещением отдельных маяков и проверить результаты последующей локализации.

Обратите внимание, что, помимо повышения точности, маяки BLE имеют еще одно преимущество — энергосберегающее геозонирование. Благодаря BLE можно разрабатывать приложения, которые реагируют на приближение мобильного телефона к маяку и могут принести новый пользовательский опыт. В отличие от операционной системы Android, операционная система iOS от Apple более продвинута в этой области; он имеет прямую поддержку обнаружения маяковых областей , когда устройство находится в режиме ожидания.

9. Заключение

В этой статье мы представили способ повышения точности стационарной радиолокации внутри помещений, изначально основанной на сигналах WiFi. Мы разработали и внедрили распределенную систему получения радиоотпечатков пальцев. Система состоит из серверов и мобильных устройств с операционной системой Android, которые поддерживают Bluetooth Low Energy. Система предназначена для того, чтобы добровольцы могли создавать радиокарты и постоянно обновлять их. Оценка решения была основана на алгоритме взвешенных ближайших соседей в сигнальном пространстве.Новые передатчики Bluetooth Low Energy от Estimote были установлены на этаже здания, где ранее были установлены точки доступа Wi-Fi, используемые сетью eduroam . На основе данных, полученных в этом реальном сценарии, были оценены результаты локализации с использованием WiFi, Bluetooth Low Energy и их комбинации. Мы протестировали несколько конфигураций расположения передатчиков или их плотности. Мы также экспериментировали с тем, как объединить сигналы обеих технологий в одном пространстве сигналов.Далее мы проверили влияние продолжительности сканирования на точность локализации. Полученные данные показали, что можно улучшить медианную точность на 23% и уменьшить дисперсию.

В дальнейшем мы займемся тестированием влияния параметров вещания маяков, таких как рекламный интервал и мощность передачи. Он также подойдет для тестирования еще более высокой плотности маяков. Мы также сосредоточимся на тестировании влияния других характеристик, связанных с конкретными измерениями, таких как ориентация мобильного устройства, и различия их влияния в обеих технологиях.Дальнейшее внимание также будет уделено включению аспектов движения устройства (с использованием фильтров частиц, согласно [11, 12]) и их потенциальному использованию в подходе снятия отпечатков пальцев.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Благодарности

Авторы статьи хотели бы поблагодарить Доминика Матулека и Матея Даницека, студентов факультета прикладной информатики Университета Градец Кралове, за реализацию прототипа мобильного приложения.Они также хотели бы поблагодарить Терезу Кризову и Джеймса Бьюкенена Уайта за корректуру. Эта работа была поддержана проектом SPEV, финансируемым Факультетом информатики и управления Университета Градец Кралове.

Руководство Minecraft по маякам: рецепт, установка и многое другое

Источник: Windows Central

Маяки представляют собой воплощение престижа в Minecraft. Под этим я подразумеваю, что они смехотворно дороги и их трудно достать. Вам нужно не только призвать и победить одного из самых опасных врагов во всем Майнкрафте и собрать из их останков неуловимую звезду Пустоты, но также создать маяк и поместить его на вершину пирамиды.Для этой пирамиды подойдут не любые старые материалы. О нет, только лучшие и самые труднодоступные материалы могут удовлетворить ваш маяк.

Если вы преуспеете в своем стремлении стать самым богатым Стивом в Minecraft, вы получите множество других преимуществ, помимо права хвастаться. Такие преимущества, как увеличение скорости движения и добычи полезных ископаемых, регенеративное здоровье и постоянный маркер, который освещает ваш путь, если вы когда-нибудь заблудитесь, — все это заманчивые причины работать, пока вы не закончите создание и установку маяка.К счастью, у нас есть достойное руководство для вас прямо здесь.

Как сделать маяк

Источник: Windows Central

Рецепт изготовления маяка относительно прост: купол из 5 стеклянных блоков, основание из 3 блоков обсидиана и одна звезда Нижнего мира, расположенная посередине. Звучит достаточно просто, но для создания маяка сначала нужно, чтобы у вас были все эти ресурсы. Первые ингредиенты легко найти, но вторые? Вы должны вызвать и победить Иссушителя, у которого есть свой собственный процесс и требования для завершения.

Источник: Windows Central

Иссушитель — один из больших боссов в Minecraft, наряду с Драконом Края. Когда вы победите его, из него выпадет одна звезда Нижнего мира, которая позволит вам создать один маяк. Хотите больше маяков? Победите больше Уизерса. Однако к этому бою нельзя относиться легкомысленно, поэтому убедитесь, что вы должным образом подготовлены.

Где

разместить маяк

Источник: Windows Central

Если вы хотите иметь больше, чем просто красивый лазер, стреляющий в блочное небо, вам нужно разместить свой маяк на вершине пирамиды.Пирамида — это то, что наделяет ваши маяки дополнительными возможностями и может дать всем игрокам в непосредственной близости огромные положительные эффекты, которые отлично подходят для вашей основной базы.

Пирамида может иметь до 4 уровней (с каждым последующим уровнем больше блоков) и должна быть построена из железа, золота, алмаза или изумруда. Не руда, а сплошные блоки, состоящие из 9 слитков или драгоценных камней соответственно. К счастью, не имеет ни малейшего значения, какой из этих материалов вы решите использовать, и вы можете смешивать и сочетать столько, сколько хотите.Пока вся пирамида каким-то образом построена из этих материалов, ваш маяк будет сиять.

Кроме того, ничто не должно мешать обзору неба маяком. Другие маяки, стеклянные блоки и подобные прозрачные блоки допустимы, но все остальное приведет к тому, что маяк перестанет работать. По сути, у вас не может быть секретного маяка.

Источник: Windows Central

Вы также не ограничены одним маяком. Теоретически вы можете построить одну пирамиду для размещения любого количества маяков, что может дать вам дополнительные преимущества, помимо того, на что способен один маяк.Однако, чтобы получить все эффекты маяка, вам понадобится четыре уровня пирамиды.

Одноуровневая Пирамидальная

Источник: Windows Central

Первый уровень маяка дает вам одну способность (Скорость или Ускорение) и имеет наименьшую дальность действия (всего 20 блоков в любом направлении). Это хорошее начало, если построить полную пирамиду сложно. проглотить с вашими доступными ресурсами.

Для одиночного маяка одноуровневая пирамида невероятно проста: квадрат 3х3, состоящий из 9 блоков из любого выбранного вами материала.Любые дополнительные маяки, которые вы добавляете, в основном расширяют пирамиду по мере необходимости. Для двух маяков нужен прямоугольник 4×3, состоящий из 12 блоков. Для 4 маяков нужен квадрат 4×4, состоящий из 16 блоков. Снова и снова и так далее. Вы поняли.

Двухъярусная Пирамида

Источник: Windows Central

Добавление второго уровня к вашей пирамиде требует значительного увеличения ресурсов, но дает вам вторую способность (сопротивление или усиление прыжка). Это также увеличивает эффективную дальность вашего маяка до 30 блоков в любом направлении.

Второй уровень вашей пирамиды в основном добавляет два блока с каждой стороны поверх вашего первого уровня. Например, пирамида с одним маяком наверху будет иметь квадрат 3х3 для первого уровня и квадрат 5х5 для второго. Пирамиде с двумя маяками понадобится квадрат 6х5 для второго уровня. Считай, строй, повторяй.

Трехъярусная Пирамида

Источник: Windows Central

Третий уровень вашей пирамиды добавляет прибавку к Силе вашему маяку и дополнительно увеличивает эффективную дальность до 40 блоков в любом направлении.

Он следует тем же основным правилам. Добавьте по 2 блока с каждой стороны поверх второго уровня. Пирамиде с одним маяком понадобится квадрат 7×7 из железных, золотых, алмазных или изумрудных блоков внизу. Вы, вероятно, поняли идею в этот момент.

Четырехъярусная Пирамида

Источник: Windows Central

Четвертый и последний уровень пирамиды вашего маяка либо предоставит вам вторичную способность (регенерацию), либо вы выберете доведение ваших основных способностей до уровня 2, что усилит их эффекты.Это также увеличивает радиус действия до 50 блоков в любом направлении.

И снова четвертый уровень подчиняется тем же правилам, что и все остальные уровни. По сути, вы хотите, чтобы каждый уровень был «шагом» к следующему уровню.

Маяк

усиления

Источник: Windows Central

Всего есть шесть способностей и усилений, которые вы можете получить от маяка. У вас есть выбор: два с маяком 1-го уровня, еще два с маяком 2-го уровня и один с маяком 3-го уровня.Затем у вас есть возможность использовать шестую вторичную способность или усилить свои основные способности на маяке 4-го уровня.

Источник: Windows Central

Вы выбираете желаемый путь улучшения, заходя в меню своего маяка и загружая его слитками или драгоценными камнями из железа, золота, алмаза и изумруда. Подойдет любой. После того, как вы дали маяку слиток или драгоценный камень, вы можете выбрать желаемый путь, а затем нажать зеленую галочку для подтверждения. Маяки также запомнят ваше решение, поэтому, если ваша пирамида будет повреждена, разрушена или каким-либо образом изменена, маяк вернется к тем же обновлениям, как только снова подключится к сети.

Маяк

Советы и рекомендации

Источник: Windows Central

Вы победили Иссушителя, нашли таинственную звезду Пустоты, построили удивительный маяк, потратили ужасающую сумму на строительство для него пирамиды, а также полностью зарядили и улучшили его. Вы думали, что закончили там? Есть еще несколько советов и приемов, которые вы можете использовать, чтобы получить максимальную отдачу от маяка.

  • У вашего маяка есть радиус действия. Создание маяка не дает вам потрясающих способностей на всю вечность.Если вы покинете радиус действия своего маяка, вы потеряете эти бонусы примерно через 5–9 секунд.
  • Вы ограничены одним маяком. Один маяк 4-го уровня может иметь либо: регенерацию и силу 1-го уровня, либо одну силу 2-го уровня.
  • У вас может быть несколько маяков. Хотя наличие нескольких маяков обычно используется для больших карт в стиле приключений, когда над проектом работает много людей, это единственный способ получить все вышеупомянутые способности, полностью обновленные и работающие одновременно. Вам понадобится шесть маяков, чтобы максимизировать.
  • Вы можете настроить свет маяка. Хотя маяки по умолчанию выглядят круто, вы можете изменить их цвет! Если вы поместите блок витража над маяком, свет изменится, чтобы имитировать цвет стекла. Если вы используете Java Edition, вы даже можете настроить это и получить практически все цвета под радугой.
  • Маяки можно безопасно добывать. Не беспокойтесь о том, что вам придется переместить ваш драгоценный маяк и случайно сломать его.Маяки можно извлечь любым инструментом, и их всегда можно будет восстановить.
  • Маяки нельзя уничтожить взрывами. Еще одна защита для ультраредкого маяка. Если в ваш маяк вьется любопытная лиана, она не исчезнет. Вы сможете забрать его обратно и восстановить его, как вам нужно.
  • Вы можете изменить мощность маяка. Пока у вас есть больше слитков или драгоценных камней, вы всегда можете перемещать силы своего маяка.

Завершение

Источник: Windows Central Маяки

явно полны отличных преимуществ, которые помогут вам укрепить вашу базу, но это также требует долгого и трудного пути для их настройки.Вам решать, стоит ли создавать маяк в режиме выживания. Тем не менее, маяки всегда могут предоставить полезные льготы, если вы являетесь частью Minecraft Realm карты в стиле приключений с несколькими людьми, которые вносят свой вклад в проект.

Вы сделали все возможное, чтобы построить и привести в действие маяк? Дайте нам знать в комментариях ниже!

выставок и проектов | Выставки

Выставки и проекты | Выставки | Диа

[Перейти к содержанию] [Перейти к основной навигации] [Перейти к вторичному контенту] [Перейти к быстрым ссылкам] [Перейти к информации о специальных возможностях]

Фред Сэндбэк

Открыт 10 декабря 2021 г., Dia Beacon

Подробнее

Луиза Буржуа

Дальний обзор, Dia Beacon

Подробнее

Джон Чемберлен

Дальний обзор, Dia Beacon

Подробнее

Мэри Корс

Дальний обзор, Dia Beacon

Подробнее

Вальтер Де Мария

Дальний обзор, Dia Beacon

Подробнее

Дэн Флавин

Дальний обзор, Dia Beacon

Подробнее

Чарльз Гейнс

Дальний обзор, Dia Beacon

Подробнее

Сэм Гиллиам

Дальний обзор, Dia Beacon

Подробнее

Марен Хассингер

25 июня 2021 г. – май 2022 г., Dia Bridgehampton

Подробнее

Майкл Хайзер

Дальний обзор, Dia Beacon

Подробнее

Роберт Ирвин, проект «Маяк»

Дальний обзор, Dia Beacon

Подробнее

Джоан Джонас

Открыт 8 октября 2021 г., Dia Beacon

Подробнее

Дональд Джадд

Дальний обзор, Dia Beacon

Подробнее

Он Кавара

Дальний обзор, Dia Beacon

Подробнее

Ими Кнобель

28 мая 2021 г., Dia Beacon

Подробнее

Ими Кнобель

Дальний обзор, Dia Beacon

Подробнее

Луиза Лоулер

Дальний обзор, Dia Beacon

Подробнее

Сол Левитт

Дальний обзор, Dia Beacon

Подробнее

Марио Мерц

Дальний обзор, Dia Beacon

Подробнее

Макс Нейгауз

Дальний обзор, Dia Beacon

Подробнее

Шарлотта Позененске

26 марта 2021 г., Dia Beacon

Подробнее

Герхард Рихтер

Дальний обзор, Dia Beacon

Подробнее

Доротея Рокберн

Дальний обзор, Dia Beacon

Подробнее

Роберт Райман

Дальний обзор, Dia Beacon

Подробнее

Ричард Серра

Дальний обзор, Dia Beacon

Подробнее

Роберт Смитсон

Дальний обзор, Dia Beacon

Подробнее

Мишель Стюарт

Дальний обзор, Dia Beacon

Подробнее

Энн Труитт

Дальний обзор, Dia Beacon

Подробнее

Франц Эрхард Вальтер

16 апреля 2021 г. , Dia Beacon

Подробнее

Энди Уорхол: Тени

Дальний обзор, Dia Beacon

Подробнее

Лоуренс Вайнер

Дальний обзор, Dia Beacon

Подробнее

Мариан Зазила

Дальний обзор, Dia Beacon

Подробнее

Йозеф Бойс, 7000 Оукс

Западная 22-я улица между 10-й и 11-й авеню включительно
Нью-Йорк

Читать далее

Уолтер Де Мария, Поле молний

Западный Нью-Мексико

Читать далее

Уолтер Де Мария, The New York Earth Room

141 Вустер-стрит, Нью-Йорк

Читать далее

Уолтер Де Мария, Вертикальный земной километр

Парк Фридрихсплац
Кассель, Германия

Читать далее

Уолтер Де Мария, Разбитый километр

393 Западный Бродвей, Нью-Йорк

Читать далее

Нэнси Холт, Sun Tunnels

Пустыня Большого Бассейна, Юта

Читать далее

Макс Нойхаус, Таймс-сквер

Треугольный пешеходный остров, расположенный на Бродвее между 45-й и 46-й улицами. Нью-Йорк

Читать далее

Роберт Смитсон, Spiral Jetty

Грейт-Солт-Лейк, Юта

Читать далее

Камилла Нормент

3 марта 2022 г. – 29 января 2023 г., Dia Chelsea

Подробнее

Ларри Белл

Открытие 12 марта 2022 г., Dia Beacon

Подробнее

Джо Баер

Открытие 8 апреля 2022 г., Dia Beacon

Подробнее

Мелвин Эдвардс

Открытие 6 мая 2022 г., Dia Beacon

Подробнее

Лесли Хьюитт

24 июня 2022 г. — 5 июня 2023 г., Dia Bridgehampton

Подробнее

Блинки Палермо

Открытие в июне 2022 г., Dia Beacon

Подробнее

Роберт Ирвин

Открытие Лето 2022, Dia Beacon

Подробнее

Лоуренс Вайнер

Открытие в августе 2022 г., Dia Beacon

Подробнее

Джек Уиттен

ноябрь 2022 г. – июль 2023 г., Dia Beacon

Подробнее

Пусть амнезия никогда не поцелует нас в губы

Запущен 10 декабря 2020 г. , Artist Web Projects

Подробнее

Получайте новости Dia и узнавайте первыми о событиях и выставках, происходящих в наших местах и ​​на площадках.

6 вещей, которые нужно знать маркетологам о маяках

В сегодняшней шумной культуре маркетологам предприятий становится все труднее достучаться до клиентов и потенциальных клиентов, не говоря уже о том, чтобы подтолкнуть их к желаемым действиям. Однако у этой сложной проблемы, по-видимому, есть по крайней мере одно относительно простое решение: «маяки» Bluetooth с низким энергопотреблением (BLE). Недорогие устройства, также известные как «маяки приближения», передают релевантные целевые сообщения и информацию на находящиеся поблизости мобильные устройства.

Розничные продавцы одними из первых внедрили маяки BLE. Универмаг, оборудованный маяками, мог бы, например, рассылать покупателям специальные предложения по багажу, когда они входят, проходят или задерживаются в багажном отделении. По данным ZDNet , сеть аптек Rite Aid недавно объявила о развертывании бесконтактных маяков в каждом из своих 4500 магазинов в США.

Маяки

предназначены не только для маркетологов из обычных розничных продавцов.Они также используются на спортивных и концертных аренах, в аэропортах, на выставках и конференциях (таких как CES), в школах и музеях, которые надеются привлечь внимание своих клиентов и узнать больше о них. Во многих случаях целью маяков является повышение вовлеченности клиентов и, следовательно, продаж и лояльности. Предприятия также используют маяки для логистики, а некоторые больницы используют устройства для улучшения ухода за пациентами или отслеживания дорогостоящих активов.

По оценкам

ABI Research, в 2015 году по всему миру было поставлено 3,9 млн BLE-маяков, и компания прогнозирует, что типы предприятий, которые примут эту технологию в 2016 году, будут продолжать диверсифицироваться, по словам Патрика Коннолли, главного аналитика ABI.Вот основы маяков BLE, которые должен знать каждый директор по маркетингу и их маркетинговые команды.

1. Что такое маяки BLE?

Маяки

— это небольшие постоянно включенные устройства с питанием от батареи, которые используют технологию BLE для передачи сигналов на такие устройства, как смартфоны и планшеты, в радиусе около 100 футов.

Маяки являются односторонними передатчиками; они обнаруживают близлежащие устройства, чтобы отправлять им сообщения, но целевые устройства не отправляют информацию обратно на маяки.Маяки похожи на маяки, по словам Патрика Ледди, генерального директора и основателя компании мобильного маркетинга Pulsate, который говорил на эту тему в видео на доске. «Они посылают сигнал. Они не подозревают ни о себе, ни о других окружающих их устройствах… Они просто рассылают эти BLE-пакеты и говорят: «Эй, я здесь, увидимся, примите меры, если хотите».

Несколько радиомаяков могут быть размещены вокруг области, например, внутри магазина или аэропорта, для передачи соответствующей информации на портативные устройства в их непосредственной близости.Владельцы мобильных устройств могут затем реагировать, взаимодействовать или использовать информацию для внутренней, пошаговой навигации и скидок в магазине, среди прочего.

Маяки

также можно использовать для отслеживания устройств и их пользователей, когда они находятся в пределах досягаемости. Например, маркетологи могут использовать маяки, которые подключаются к мобильным устройствам, чтобы определить, как долго покупатели задерживаются в определенном проходе магазина.

2. Существуют ли разные платформы маяков?

Двумя крупнейшими игроками на рынке маяков являются Apple и Google, и у них обоих есть собственные стандартизированные реализации маяков BLE.

Apple iBeacon была первой стандартизированной платформой маяков BLE. Компания представила эту технологию во время Всемирной конференции разработчиков летом 2013 года, когда она добавила поддержку iBeacon в iOS 7. Платформа iBeacon позволяет разработчикам создавать мобильные приложения, которые могут получать передачи, такие как уведомления о местоположении, от устройств, совместимых с iBeacon.

6 декабря 2013 г. Apple установила iBeacons во всех своих 254 розничных магазинах в США. Покупатели с приложением Apple Store, установленным на устройствах iOS с поддержкой Bluetooth и активными службами определения местоположения, могут получать в магазине уведомления о скидках, новых продуктах и ​​многом другом.

В июле 2015 года Google анонсировала Eddystone, свою технологию маяков BLE. (Маяк в Великобритании вдохновил на название). Eddystone похож на iBeacon, но в отличие от реализации Apple, код Google имеет открытый исходный код и доступен на GitHub.

По словам Эрретта Кротера, вице-президента по маркетингу Bluetooth SIG, пользователи iOS и Android могут получать сообщения, отправленные через платформы iBeacon и Eddystone. Маркетологам «не нужно беспокоиться о покупке iBeacon вместо маяка Eddystone», — говорит он, потому что они работают на двух платформах.

Однако между реализациями Apple и Google существуют некоторые различия. В частности, платформа Google Beacon может передавать URL-адреса на мобильные устройства, которые затем можно открыть в мобильном браузере, говорит Кроетер. Эта функция совпадает с философией Google о мобильном браузере как универсальном приложении. Реализация Apple iBeacon на данный момент взаимодействует только с мобильными приложениями на смартфонах пользователей.

3. Кто производит маяки и сколько они стоят?

Google и Apple не создают собственные маяки.Множество поставщиков производят и продают маяки на основе одного или обоих стандартов реализации, включая Aruba, Estimote, Gimbal, Kontakt.io и Radius Networks.

Маяки не дорогие. Например, Gimbal Proximity Beacons стоит от 5 до 30 долларов. Цены различаются в зависимости от диапазона сигнала маяка, типов используемых батарей, типичного срока службы батарей (который может составлять несколько лет) и других факторов.

Facebook для бизнеса делает маяки BLE бесплатными для компаний со страницами Facebook.Маяки специально разработаны для запуска подсказок Facebook Place Tips и доставки информации о компаниях на смартфоны пользователей.

4. Зачем маркетингу и продажам использовать маяки?

Данные о близости от маяков могут предоставить розничным продавцам и другим организациям некоторые из тех же физических преимуществ персонализации и таргетинга, которые они уже имеют в Интернете.

Маяки

также могут помочь маркетологам получить более подробную информацию о клиентах. Например, розничные продавцы могут лучше понять, сколько времени в среднем покупатели проводят в их магазинах и в каких проходах.«Если вы знаете, что клиенты проводят много времени в этом магазине по сравнению с другим магазином, и эта группа товаров по сравнению с другой, вы можете сделать некоторый ретаргетинг в одной из ваших рекламных сетей или, возможно, в вашем приложении» в результате этого знания, согласно Leddy из Pulsate.

Маяки могут помочь повысить лояльность клиентов, «вознаграждая не только транзакции, но и физическое присутствие в магазине, а также подготавливая заказы по принципу «щелкни и забери», как только покупатели войдут, а затем сообщив им об этом», — говорит Ледди.

Маркетологи также с большей вероятностью привлекут внимание к своим маркетинговым сообщениям, если будут использовать маяки. А геотаргетированные сообщения, передаваемые маяками, могут значительно увеличить «открываемость» мобильных маркетинговых сообщений. На самом деле, люди открывают стандартные push-уведомления примерно в 14% случаев, но они открывают сообщения, переданные маяком, в 53% случаев, потому что они более релевантны, по данным компании мобильной рекламы Beintoo.

В сочетании со специальными предложениями и рекламными акциями маяки также могут помочь увеличить продажи товаров, продуктов питания и напитков.Например, на недавнем Суперкубке в Санта-Кларе, штат Калифорния, стадион Levi’s использовал около 2000 маяков вместе со стадионным приложением, что помогло увеличить количество заказов на еду и напитки на 67% по сравнению с предыдущим рекордом стадиона, по словам Джона Пола. Генеральный директор и основатель VenueNext. (VenueNext разработала инфраструктуру, позволяющую болельщикам заказывать еду и напитки со своих смартфонов, а также доставлять их на свои места. Она также предоставляла маршруты по стадиону и видеоповторы.)

5. Есть ли у маяков недостатки или недостатки?

Как объяснила в своем блоге заместитель директора Бруклинского музея по цифровым технологиям Шелли Бернштейн, «при развертывании маяков возникает много накладных расходов». Бернштейн сослался на ряд потенциальных проблем, в том числе на необходимость согласования цветов маяков с музейными стенами, к которым они прикрепляются; держать маяки прикрепленными к этим стенам; и выявление неисправных маяков, поскольку на устройствах обычно отсутствуют индивидуальные серийные номера.

Управление сетью маяков также может вызвать множество проблем. Ограниченный диапазон устройств BLE может означать, что для полного покрытия большой площади требуется много маяков. Маркетологам также может потребоваться отрегулировать мощность сигнала и регулярно вручную проверять некоторые недорогие маяки, чтобы убедиться, что они заряжены и работают правильно. Для более дорогих маяков обновление прошивки и другие задачи управления можно выполнять через Wi-Fi. ( InfoWorld недавно подробно описал эти и другие проблемы с развертыванием маяков.)

Затраты на внедрение маяков также не всегда доступны. Согласно отчету Forrester Research за февраль 2016 года, «затраты на внедрение маяков кажутся низкими… Однако многие лица, принимающие решения в сфере бизнеса и технологий, не принимают во внимание, что эксплуатационные расходы развертывание и управление этими устройствами на постоянной основе может стоить около 300 долларов США за маяк в год. Например, в случае с маяками кто-то должен вручную разместить их и нанести на чертеж. И это предполагает, что вы используете один и тот же тип маяков.Управление технологиями маяков от нескольких поставщиков экспоненциально увеличивает эксплуатационные расходы на их установку, обновление и обслуживание на каждой из этих платформ».

По словам Микеле Пелино, главного аналитика Forrester Research и соавтора отчета, слишком часто корпоративные маркетологи воодушевляются возможностью привлекать клиентов новыми способами, «но они не думают о том, кто будет управлять маяками с течением времени. , каковы будут полные затраты на бизнес, что произойдет, если что-то пойдет не так с маяками, или что делать, если их сигналы перекрывают другой магазин по соседству.

Развертыванием корпоративных маяков и поддержанием мобильного маркетинга или привлечением клиентов занимается множество различных фирм, в том числе Aruba, Swirl (для розничных продавцов), Proximity Sense, Gimbal, MOCA, inMarket и Rover.

Однако, по словам нескольких аналитиков, опрошенных для этой статьи, большинство маркетинговых усилий на основе маяков на данный момент незрелые, потому что маркетологи все еще пытаются понять, как использовать эту технологию. Криста Гарсия, розничный аналитик eMarketer, недавно посетила три магазина на Манхэттене, которые, как она знает, используют маячки: Sephora, Macy’s и Lord & Taylor.Ее цель состояла в том, чтобы получать предложения и уведомления с учетом местоположения в магазинах. Из трех розничных продавцов только один предлагает в магазине предложение — промо-акцию Macy’s для духов Dolce & Gabbana, которую Гарсия получила, когда она даже не работала в парфюмерном отделе. (Хотя она была на том же этаже).

По словам Марка Хунга, вице-президента по исследованиям в Gartner, маркетологи должны балансировать на тонкой грани между улучшением обслуживания клиентов и раздражением этих людей слишком большим количеством сообщений. «Ритейлеры все еще пытаются найти лучший способ привлечь клиентов, и последнее, что они хотят сделать, — это оттолкнуть их, проталкивая купоны, которые их раздражают», — говорит он.

Маяки также могут вызвать проблемы с конфиденциальностью и безопасностью. Обычно они передаются в мобильные приложения на смартфонах пользователей и могут «запрашивать разрешения на то, что люди не совсем понимают», — говорит Курт Ремер, главный специалист по стратегии безопасности в Citrix. Когда потребители принимают эти запросы, «маяки могут устанавливать программное обеспечение, получать доступ к контактам, вашему местоположению — они могут делать на вашем телефоне все, что вы можете делать», — говорит Ремер. «Директора по маркетингу и специалисты по цифровому маркетингу должны следить за тем, чтобы потребители знали о политике конфиденциальности, связанной с маяками, или об их отсутствии.

(В этой записи блога Kontakt.io перечислены некоторые передовые методы обеспечения безопасности, связанные с маяками, для маркетологов.)

6. Что дальше с маяками?

Маяки все еще находятся в зачаточном состоянии. После первоначального ажиотажа вокруг маяков в течение последних года или двух некоторые наблюдатели говорят, что они, вероятно, пойдут по пути QR-кода и останутся нишевой технологией.

Другие, такие как Хунг из Gartner, говорят, что развертывание маяков будет продолжать расти как способ для маркетологов связаться с клиентами и как логистическая технология, помогающая компаниям управлять активами на крупных объектах.И маяки также используются во многих новых целях, например, для помощи слепым пассажирам в системе лондонского метро, ​​согласно Wired .

По словам Кротера из Bluetooth SIG, в ближайшем будущем маяки найдут применение и в системах умного дома. Представьте себе, что вы возвращаетесь домой после долгого дня — например, на корпоративной маркетинговой работе — в дом, который автоматически ощущает ваше присутствие, включает свет и включает любимый плейлист. Такого рода «полезная контекстуальная осведомленность», по словам Кретера, может сыграть значительную роль в будущем маяков.

Dover Overseas, параллельный импорт, регулярный товар, шорно-седельная мастерская, женская жаккардовая майка, малая розовая футболка Calypso
