Установка двухскатной крыши – Установка стропил двухскатной крыши своими руками

Монтаж двухскатной крыши своими руками: этапы выполнения работ

Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

Основные разновидности стропильных систем

Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

наслонный;
висячий.

Стропильная система двухскатной крыши

Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения. При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе. Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

Составляющие стропильной системы

Конструкция стропильной системы

Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

подкосы;
мауэрлат;
стойки;
коньковый прогон;
обрешетка;
лежень.

Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

молоток и гвоздодер;
шуруповерт, дрель электрическую;
гвозди, шурупы, саморезы;
отвес, рулетка, уровень;
ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей.

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

Видео: Установка стропил своими руками

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Видео: Монтаж обрешетки под металлоцерепицу

teremizbrusa.ru

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

Подходит большое количество типов кровельного материала;
Простота конструкции позволяет сделать данную крышу своими руками;
Возможность разместить второй (мансардный, чердачный) этаж;

Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.

Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

domnomore.com

Как правильно установить стропила двускатной крыши —

Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

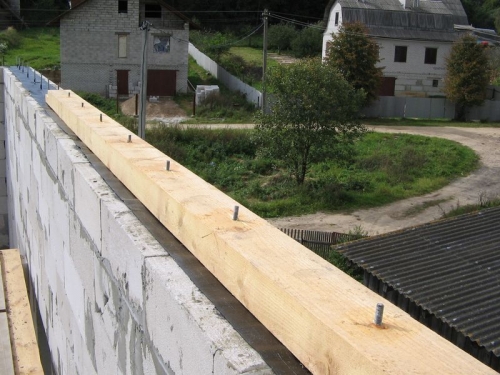

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.

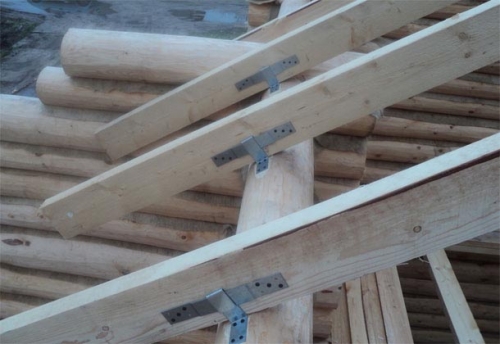

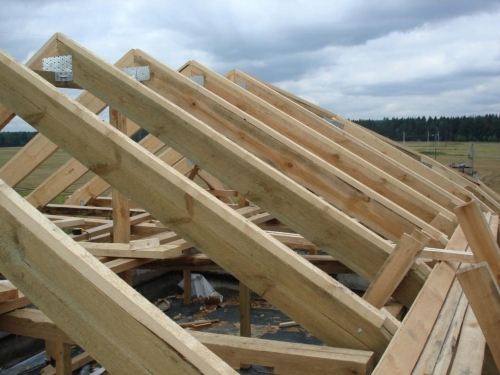

Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

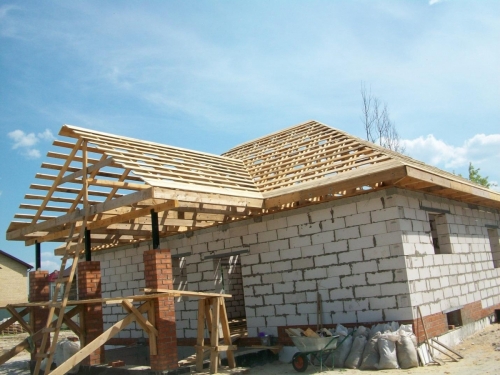

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

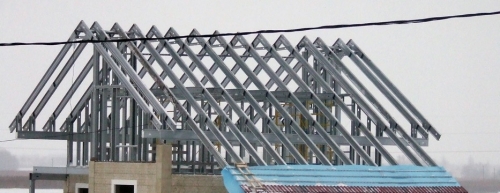

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Строительство домов

Содержание

Стропильная система: правила расчета и разработки

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% — плоская кровля;
- более 10% — скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

Выбор стропильной системы: висячие и навесные конструкции

Особенности обустройства стропил на разных крышах

Двускатная крыша

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Вальмовая крыша

Ломаная крыша

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Монтаж мауэрлата и стропил

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
- надежно фиксирует нижние концы стропил к балкам;
- выступает в качестве балок для пола мансардных помещений;
- служит основой для потолка нижнего этажа дома.
Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

krovli-zabori.ru

Стропильная система двухскатной крыши: устройство, узлы

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

Содержание статьи

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
Боковые прогоны — поддерживают стропильные ноги.
Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды наслонных систем для разных пролетов между несущими стенами

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки в стропильной системе без подстропильного прогона

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

stroychik.ru

Как сделать двухскатную крышу своими руками, установка стропил пошагово с фото

Двускатная крыша – самый удобный и простой вариант, имеющий многовековую историю. Благодаря этому на сегодняшний день есть много информации о том, как построить дом с двускатной крышей, как правильно подойти к выбору материалов и конструкции. Однако, как и любой другой вид кровли, создание двускатной крыши – достаточно трудоёмкий процесс, требующий ответственного подхода и точных расчётов. Ещё одним преимуществом данной конструкции является наличие мансарды. Это, в свою очередь, требует более продуманных расчётов.

Сушка пиломатериалов

Хотя существует много разновидностей крыш, среди них можно выделить одну особенность. Если было принято решение сделать стропилы из дерева, важным моментом будет правильная сушка материала. Это этап обязателен, так как в продаже, в основном, весь лес сырой. Если его не просушить правильно, он высохнет уже на крыше, при этом каждый груз и каждая доска примету форму, какую захочет.

Это неизбежно приведёт к возникновению напряжение конструкции, и при небольших перегрузках, таких как ветер или скопившиеся снег, неизбежно появятся серьёзные проблемы. Чтобы этого избежать, можно купить сухую древесину с влажностью не более 20%, лучше 8-12%, после специальной сушильной камеры, но такой лес сложно найти.

Если же выбор пал на сырой, его стоит приобрести за пару месяцев до монтажа и сложить для проветривания штабелями. Каждая доска отделяется от другой подложками, они кладутся поперёк досок над брусьями. В завершение конструкции сверху вдоль досок кладутся грузовые брусья, как показано на изображении. После высыхания доски необходимо обработать всеми необходимыми пропитками (противопожарной, антигрибковой, противопаразитной).

Установка мауэрлата

При строительстве загородного дома на дачном участке целесообразно использовать временный вагончик. Сборка любой крыши, в том числе и двухскатной, начинается с установки мауэрлата. Он должен иметь строго горизонтальное положение, для этого все стены проверяются по уровню. Если где-то есть отклонение, нужно их выровнять цементным раствором, после того как он схватится, можно приступать к установке. Если дом деревянный, груз кладётся на верхний венец. Если стены сделаны из газобетона, пенобетона или подобных материалов, для мауэрлата важно подготовить основание в виде армопояса. В него обязательно монтируется закладной крепёж, например, проволока или шпильки, к которому впоследствии будет крепится брус. Существует как минимум три варианта крепления.

Расстояние между креплениями не должно превышать 120 см. Между стеной и мауэрлатом обязательно укладывается гидроизоляция. В качестве неё можно взять рубероид, сложенный в 2 слоя.

Висячая конструкция стропил

Такой вариант используется, если ширина крыши не превышает 14м и помещение не имеет капитальных перегородок. Чтобы снизить нагрузку на боковые стены, используются различные распорные элементы: бабка, ригель, затяжки, подкосы. Затяжки, которые устанавливаются в нижней части стропил для двухскатной крыши своими руками, как правило, используются в качестве балок перекрытия. Заготовки для стропил подбираются такого сечения, чтобы могли выдержать вес кровельного материала и утеплителя. Как правило, это доска 55 на 200 мм. Сечение затяжек зависит от того, будет ли чердачное помещение использоваться как жилое. Если нет собственного опыта в расчёте сечения заготовок и выбора необходимого материала, лучше поручить это дело специалисту.

Из каких элементов состоит?

Чтобы понять, как сделать крышу двухскатную своими руками, необходимо разобраться в основных элементах:

Мауэрлат является основанием крыши. Он присутствует во всех вариантах строения как в наклонных, так и в висячих. Это мощный деревянный брус или доска, который уложен по всему периметру стен на верхнем основании. Он необходим для связки крыши со стеной и равномерного распределения давления на весь фундамент.
Ноги стропил – это верхние рёбра конструкции, они устанавливаются попарно. Если крыша симметричная, ноги стропил также будут симметричны друг другу.
Затяжка – это нижняя грань каждой стропильной конструкции. Она имеет длину равную ширине помещения.
Ригель устанавливается параллельно затяжке верхней части треугольника. Добавляя незначительную часть веса, существенно усиливает конструкцию.
Бабка – вертикальный брус или доска, имеющая вертикальное положение. Устанавливается верхняя частью к коньку, а нижняя – к затяжке. Позволяет избежать распирания несущих стен, если скат имеет большую длину либо кровельный материал имеет значительный вес.
Подкос – довольно частый элемент в висячих конструкциях стропильных систем. Помогает избежать прогиба ската. Устанавливается от центра затяжки на первую треть ригеля, отступив от конька.

Знание того в каких ситуациях какой элемент применяется, позволяет понять, как сделать двухскатную крышу.

Делаем расчёт

Чтобы делать всё один раз и через время усилия не пропали зря, важно правильно подойти по расчётам.

Каким будет угол. Он, в первую очередь, будет зависеть ни от выбранного дизайна, а от погодных условий, в которых будет находиться дом. Например, если зимой снега выпадает много, угол будет более крутым, но это в свою очередь увеличивает парусность. Поэтому нужно определиться, где будет «золотая середина».
Каким будет подвергаться нагрузкам. Нагрузки бывают двух видов – кратковременные и постоянные. К постоянным относится суммарный вес кровельного покрытия, утеплителя, гидроизоляции и так далее. Кратковременные нагрузки – это весь снег, сила ветра и дождя.
Будет ли мансарда. Этот вопрос всегда стоит остро, от его решения будет зависеть, как сделать стропила на двухскатной крыше и какой будет высота конька.

Не имея опыта в подобном деле, важно учесть все возможные факторы, и сделать запас прочности. Решающим значением будет не только сечение брусов и досок, а также шаг между стропилами. Чем он меньше, тем, соответственно, толще будет материал. Если же крепость конструкции будет рассчитана неправильно, обрешётка под весом кровли начнёт прогибаться, и крыша быстро выйдет из строя. В большинстве случаев расстояние между стропилами не превышает 60-70 см.

Ниже приводится схема расчёта висячей стропильной системы двускатной крыши своими руками пошагово. Фото других подобных схем можно найти в интернете.

Монтаж конструкций висячего типа

Прежде чем приступить непосредственно к монтажу, необходимо подготовить рабочее место. Так как кровельные работы – это всегда опасность падения, в целях избежания травм необходимо соорудить подмостки, по которым можно будет безопасно передвигаться. Бригада должна состоять минимум из четырёх человек. Набор инструментов стандартный для плотника: шуруповёрт, ножовка или бензопила, молоток, стамеска, уровень, угольник. Также необходима длинная прочная верёвка, для того чтобы затащить стропила на крышу.

Итак, приступаем к монтажу:

После установки мауэрлата на его поверхности производится разметка под установку стропил.
Сборку висячих стропил гораздо проще осуществлять на земле, а уже потом поднимать их наверх. После сборки в конце каждого стропила необходимо сделать вырез для установки на мауэрлат. Его удобнее всего делать под шаблон. Так как все размеры одинаковы, срез будет одинаковым. Все стыки скрепляются гвоздями либо саморезами и дополнительно усиливаются металлическими пластинами. Сборка стропильной пары выполняется одновременно закреплением стяжки. Как вариант, её можно изготовить из нескольких досок с достаточным общим сечением. Такой вариант конструкции будет более прочным.

Существует два варианта монтажа:

К верхней части конструкции привязывают прочную верёвку. Один человек стоит вверху, страхует весь треугольник от падения, держась за верёвку. Остальные поднимают стропильную пару. После этого она устанавливается на заранее размеченное место. Второй способ – со стороны фронтона на стену кладутся два длинных бруса. Стропила для крыши как по рельсам подаются вверх. Вдоль двух боковых стен на лесах стоит два человека. После того как стропильная пара была поднята, она по лесам переносится в другой край здания. В этот момент вершина находится внизу. После она устанавливается по меткам и закрепляется, и так одна за одной приближаясь к импровизированным рельсам.
После установки первой пары стропил её закрепляют по уровню временными распорками, далее проводится монтаж стальных треугольников.

После того как все стропила установлены по заранее размеченным расстояниям, можно переходить к капитальному креплению стропил к мауэрлату, монтировать обрешётку и зашивать кровельным материалом.

Наслонные стропила

Данная конструкция используется тогда, когда размеры стропил, превышают допустимые при использовании конструкции висячего типа. Такой вариант позволяет перекрывать крыши с пролётом до 15 м. В этом случае закладывается несущая стена по центру здания, на неё ставится центральная стойка или опора, которая упирается в коньковый брус. Если несущая стена находится не по центру, опорный брус или прогон также смещается. Все остальные крепления и стыки остаются такими же, как в стропилах висячего типа.

Соединение стропил с мауэрлатом

Существуют различные виды крепления, многое зависит от материала стен.

Крепление бывает жёстким или скользящим, съёмным или закрытым:

Закрытое скользящее крепление представляет собой уголок с проушиной, который закреплён со стороны мауэрлата. К стропилу крепится формованная металлическая пластина, заранее продетая в проушину.
Скользящее крепление открытого типа очень напоминает первый вариант. Отличие в том, что она не имеет проушины, а крепится металлическим уголком, который загибается через формованную пластину, прикреплённую к стропиле. Первый и второй вариант используется в случаях, если дом возведён из деревянных бревён, так как такие конструкции имеют подвижные стены, могут набухать или рассыпаться в зависимости от времени года. Чтобы каркас крыши не повело, данный вариант является оптимальным решением.
Жёсткие крепления используются при строительстве из газоблочных блоков, газосиликата. Осуществляется за счёт стальных уголков толщиной 2 мм. Заранее делаются запилы в стропилах, которые становятся на мауэрлат, затем болтовым соединением с гайкой, а также саморезами прикрепляется уголок.
Ещё один вариант, уголок с ребром жёсткости. Он крепится без запиливания, но с большим количеством саморезов.

Существуют также более старинные и бюджетные способы крепления, но не менее надёжные. Например, проволочная скрутка, скоба или подкладка из досок.

Выбор кровельных материалов

На рынке представлено огромное количество различных вариантов.

Рассмотрим плюсы и минусы самых распространённых:

Профнастил. Угол наклона 12-90 градусов, это однозначно плюс. Ещё одним плюсом можно назвать небольшую массу, что позволяет его монтировать, не затрачивая особых усилий. Срок службы также является существенным плюсом – 30-35 лет. Из минусов низкая шумоизоляция, также требуется дополнительный монтаж гидробарьера, соответственно увеличивается стоимость.
Асбестоцементный шифер. Угол наклона 12-60 градусов. К плюсам можно отнести низкую стоимость, достаточно высокую шумоизоляцию, лёгкую замену повреждённого участка. Из минусов – большой вес, в некоторых европейских странах это запрещено.
Ондулин. Угол наклона 15-90 градусов. Хотя производители заявляют высокую шумоизоляцию, но практика показывает, что это не так. Шум дождя слышен очень отчётливо. Также неоправданно завышенные сроки службы. Производитель гарантирует 35-50 лет, практика показывает не больше 10. Зато лёгкий в монтаже.
Керамическая черепица. Пожалуй, самый лучший вариант кровли, но и самый дорогой. Эксплуатация до 100 лет, и это подтверждает практика. Дома, которые покрыты керамической черепицей ещё до появления шифера, используются до сих пор, а крыши под шифером, которые крылись позже, уже давно сменили покрытие. К недостаткам, помимо стоимости, можно также отнести сложность монтирования и большой вес.

От выбора кровельного материала будет напрямую зависеть угол ската, чем тяжелее материал, тем скат будет круче. Угол также становится более крутым при использовании мелких элементом в покрытии, к примеру, таких как черепица. Увеличение высоты конька неизбежно влечёт подорожание всего проекта, поэтому такие лёгкие материалы, как металлочерепица или профнастил, будут более выгодны финансово, а керамическая черепица наоборот весьма затратное строительство.

Можно называть ещё много вариантов кровли. На каком остановиться, решает хозяин будущего дома, но важно помнить, что от выбора будет зависеть качество жизни и уют, и не имеет значение, сколько этажей будет в доме – один-два или более.

Большинство застройщиков уже имеют разнообразные проекты домов и коттеджей. Хотя в первую очередь внимание обращается на функциональность и практичность, немаловажным фактором является также бюджет постройки. Стоимость крыши может дойти до 30% общего бюджета. Но цену можно снизить за счёт упрощения формы и более дешёвых материалов. Именно поэтому двухскатная крыша на сегодняшний день является самой востребованной. Её устройство простое, установка стропил двухскатной крыши не требует особой подготовки, а дом не теряет своего эстетичного вида.

umelieruchki.ru

Устройство двухскатной крыши — как сделать монтаж, продумать конструкцию и проект дома, как рассчитать площадь кровли, выбрать чертежи, смотрите видео и фото

При постройке частных домовладений самыми востребованными считаются проекты домов с двухскатной крышей, их можно увидеть на фото. Конструкция таких кровель отличается простотой по сравнению с четырехскатными (их также называют вальмовыми). Для создания каркаса двухскатной крыши используют деревянные балки и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Конструкция двухскатной крыши включает такие элементы:

Стропильных системы: их виды и отличия

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила двускатной крыши своими концами опираются на боковые стены, создавая распирающее усилие, негативно воздействующее на стены. Чтобы устранить это действие, стропильные ноги соединяют затяжкой, в результате чего образуется треугольник – самая жесткая из геометрических фигур, поскольку она не подлежит деформации, в каком бы направлении не действовали нагрузки. Затяжками могут быть балки перекрытия. Читайте также: «Как сделать стропила на двухскатную крышу».

Висячие стропила вместе с балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: «Как строить крышу»). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания. Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют висячие стропила.

Установка стропил двухскатной крыши, подробное видео:

Особенности создания двускатной крыши

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

В том случае, когда стенки возводят из пенобетонных или керамических блоков, то поверх них для монтажа мауэрлата заливают армированный бетонный слой, имеющий высоту 200-300 миллиметров. К арматуре прежде, чем залить бетон, крепят металлические стержни с резьбой. Места расположения стропил на мауэрлате помечают, используя рулетку и карандаш. Когда деревянный брус установлен, начинают подготовку стропильных ног. На нижнем их конце на 1/3 ширины делают вырез, чтобы нога прочно упиралась в мауэрлат. Читайте также: «Как правильно установить стропила двускатной крыши».

Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли. Эти нюансы нужно учитывать ещё до того, как рассчитать площадь крыши.

При установке висячих стропил их собирают заранее, скрепляя болтами или металлическими накладками. Когда стропильные фермы готовы, монтируют две крайние из них, а затем – промежуточные. Все стропильные элементы временно фиксируют укосинами – их в дальнейшем убирают. После этого к стропильным ногам для образования свеса крыши прикрепляют кобылки. Когда завершен монтаж стропил и кобылок, выполняют обрешетку, также на коньке закрепляют массивные доски. Теперь стропильная конструкция представляет собой единую систему. Читайте также: «Двускатная крыша гаража своими руками».

как посчитать площадь двухскатной кровли

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.

После завершения монтажа системы стропил зашивают фронтоны и свес и приступают к монтажу покрытия кровли. Чтобы приобрести материал, необходимо знать, как рассчитать площадь двухскатной крыши и таким образом не ошибиться с его количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Заметим, что очень важно изначально правильно рассчитать высоту конька двускатной крыши. Затем полученные результаты складывают. Перед тем, как посчитать площадь двухскатной кровли, делают выбор определенного кровельного материала и только потом высчитывают его количество, зная размеры создаваемой кровельной поверхности. Прочитайте также: «Устройство двускатной крыши и ее особенности».

kryshadoma.com

Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru
