Установка дверного доводчика к металлическим дверям: Установка доводчика на дверь — как правильно установить на металлическую, как поставить своими руками, монтаж и схема – Как установить дверной доводчик на деревянную или металлическую дверь своими руками

Как установить доводчик на металлическую дверь

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Установка доводчика двери своими руками

Назначение доводчиков

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Как установить доводчик на дверь — правила и видео

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Как установить доводчик на дверь

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Конструкции внутренних механизмов доводчиков

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще. Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

Способы установки накладного доводчика на дверь

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Правила установки доводчика

  • Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
  • Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
  • С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

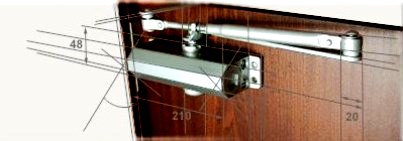

    Разметка и установка доводчика

  • Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

    Установка и регулировка рычага (с дохлопом) и без дохлопа

  • Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

    Регулировка скорости закрывания дверей

  • При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать.
  • При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
  • Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

    Правила регулировки доводчика двери

    Нестандартные схемы установки

    При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

    А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

    Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

    В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

    Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

    Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

    Нестандартная схема установки доводчика

    Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

    Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

    Читайте также:

    • Дверь для кошек своими руками
    • Как самостоятельно установить межкомнатную дверь
    • Как утеплить железную входную дверь
    • Подъемно-поворотные ворота своими руками

    Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html, http://stroyvopros.net/remont-pomeshheniya/kak-ustanovit-dovodchik-na-dver.html

  • принцип работы, типы механизмов, их мощность, инструкция по монтажу и регулировке

    Какие ассоциации вызывает словосочетание «идеальная дверь»? Надежная, красивая, с хорошей тепло- и шумоизоляцией и…непривередливая. Чтобы не хлопала, сама закрывалась, мог ее открыть даже ребенок – все эти желания делает реальностью установка доводчика на металлическую дверь. Именно металлические двери получили широкое распространение для помещений высокой посещаемости и там, где есть автоматические запоры. Логика выбора очевидна – долговечность, широкий диапазон цен, повышенная износостойкость, несложная установка.

    Прототипом современного доводчика является обыкновенная металлическая пружина, которая в обязательном порядке закрывала створку, сохраняя тепло внутри. Расплатой за сбереженный теплоресурс был грохот при встрече поверхности двери с косяком и, как следствие, ее ускоренный износ.

    Работа доводчика на практике

    Конструкция состоит из двух частей: рычажный механизм и корпус, который защищает от внешних воздействий механизм – сильную пружину и сжимающий ее поршень. Усилие, которое прикладывается для открывания двери, сжимает пружину. Зубчатая передача и рычаг передает двери усилие разжимающейся пружины и та закрывается.

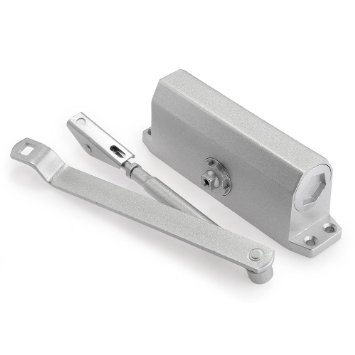

    Доводчик дверной

    Мягкость закрывания, плавность и равномерность хода обеспечивает гидравлика. Стальная пружина располагается внутри цилиндра, наполненного маслом или водно-гликольным раствором. Благодаря демпферному действию масла пружина медленно расправляется, а масло перетекает по гидравлическим пустотам в рабочий резервуар. От скорости перетекания масла зависит скорость движения створки. Такая конструкция является технологически простой и не требует высоких затрат при выпуске, что положительно отражается на потребительской стоимости.

    Улучшение термоизоляции помещения, уменьшение проникновения шума, легкая эксплуатация – основные задачи, которые решает применение доводчика на металлическую дверь.

    Появление механизма принудительного закрытия обусловлено повышением требований к функциям дверей и материалами, из которых они изготавливаются. Тяжелую бронированную или стильную стеклянную дверь уже невозможно захлопывать с помощью пружины.

    Типы дверных доводчиков – особенности конструкции и крепления

    Для оптимального выбора типа и мощности механизма необходимо учитывать несколько фактов:

    • условия эксплуатации – сезонные перепады температуры, воздействие осадков;
    • вес двери;
    • дополнительные параметры – боковой ветер, сильный сквозняк.

    Принцип работы доводчика

    Конструкции различаются по типам установки и конструктивным особенностями:

    1. Верхнее крепление с рычажной тягой – самые популярные модели, они надежны, имеют широкий спектр использования, монтаж их прост, демократичны по стоимости. Устанавливаются в верхней части коробки, а усилие на полотно передается двухзвенным рычагом. В случае необходимости корпус можно установить на полотне, а тягу прикрепить к коробке. Эти устройства отличают высокий уровень КПД, хорошая износостойкость. Простое использование и обслуживание позволяет устанавливать их самостоятельно.
    2. Верхнее крепление со скользящей тягой – на смену двухзвенному рычагу пришла скользящая направляющая. Бесспорный плюс такого варианта – презентабельный внешний вид. Традиционно используются в офисных помещениях, внутри здания, когда важен внешний вид, нет факторов воздействия внешней среды, и снижение уровня КПД не отразится на функциональности. Механизмы со скользящей тягой стоят выше рычажных аналогов и более требовательны к сборке и креплению.
    3. Скрытое крепление – инновационная технология, позволяющая устанавливать доводчик внутри полотна или коробки, в идеале – при монтаже проема. Видны механизмы только при открытой двери. Невысокий КПД, сложность монтажа, точность настройки, высокая стоимость – все эти факторы становятся ничтожны, когда иные конструктивные решения установки доводчика отсутствуют, например, для контроля закрытия арочных или декоративных дверей. Наиболее распространенная установка – для нетяжелых дверей внутри помещений.

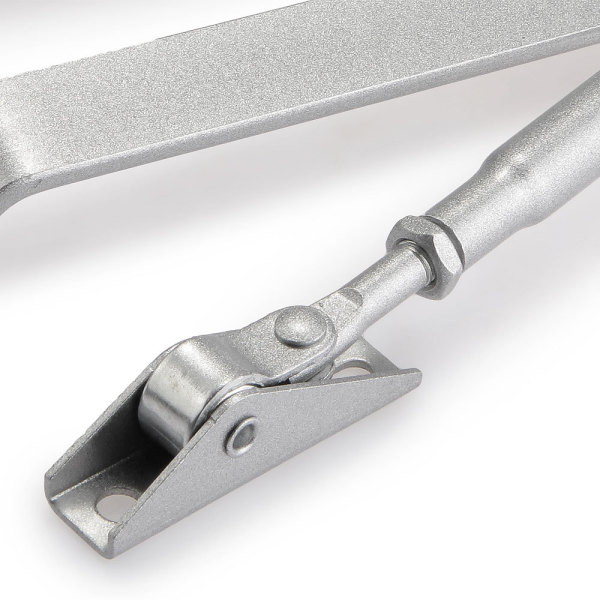

      Элемент доводчика

    4. Нижнее крепление – корпус устанавливается в полу, а функцию рычага выполняет нижняя ось дверной петли. Такой механизм практически не виден, позволяет открывать полотно в обе стороны. Чаще всего устанавливаются для стеклянных дверей в бизнес-центрах, магазинах, офисах. Наличие такого устройства должно быть заложено на этапе проектирования, а квалифицированную и грамотную установку должны производить специалисты.

    Мощность механизма, какие параметры нужно учитывать

    Мощность или усилия, которые развивают доводчики, сертифицируются европейскими стандартами DIN EN 1154. Сила момента закрытия – расчетная величина и учитывает силу давления воздуха, площадь полотна и ее ширину. Диапазоны силы момента закрытия образуют 7 классов мощности, по возрастанию. Для тяжелой двери с усиленной зашитой подойдут только механизмы самого высокого – 7 класса. Для полотен небольшого веса подойдут механизмы классом пониже. Вне зависимости от веса и парусности для входных дверей класс притворного механизма не может быть ниже 3-го.

    При выборе устройства принудительного закрытия необходимо учитывать внешние факторы и среднегодовые колебания температур. Так для входной двери, которая постоянно подвержена боковому ветру или воздействию внутреннего воздушного потока, потребуется более высокий класс, чем расчет по весу и ширине полотна. Длительная и комфортная эксплуатация двери, габариты и вес которой относятся к разным классам, возможна при приобретении конструкции по параметрам высокого класса.

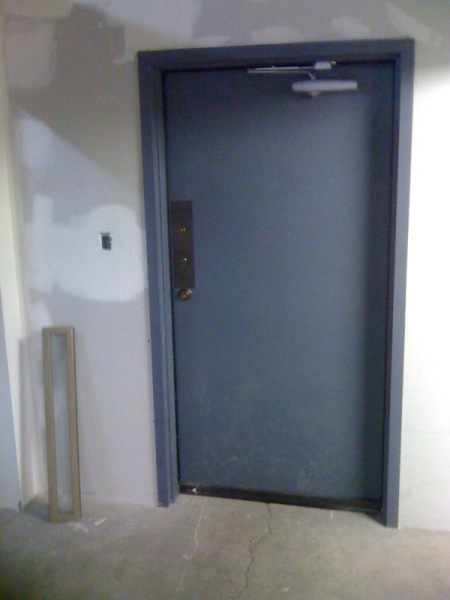

    Дверь с доводчиком

    Будет ошибочным полагать, что высокий класс конструкции автоматически увеличивает срок службы и улучшает качество. Тонкое полотно и короб из легкого материала не рассчитаны на слишком мощные доводчики. Избыточный вес создает дополнительную нагрузку на петли, затрудняет ее открытие, что уменьшает срок функционирования.

    Оптимальный выбор устройства предполагает 5-10 градусный запас средних сезонных температур. Резкое колебание суточной температуры может прочно закрыть двери, причем в буквальном смысле.

    Порядок выполнения установки доводчика на металлическую дверь

    При всей видимой сложности работа по креплению накладного доводчика своими руками вполне доступна людям с уверенными техническими навыками. Схема сборки и крепления механизма требует буквального выполнения, что позволит правильно закрепить и отрегулировать механизм. Для работы необходим базовый набор инструментов – нивелир, дрель, сверла и отвертка. В упаковке с устройством содержится корпус, регулируемая рычажная тяга, крепления и схема сборки конкретного механизма.

    Установка производится как на движущуюся плоскость, так и на коробку, как снаружи помещения, так и внутри него. Самым распространенным вариантом крепления является вариант внутреннего расположения механизма с фиксацией в проеме – сезонные перепады температур и осадки делают такой способ наиболее оптимальным.

    Шаблон сборки производители изготавливают в натуральную величину, что позволяет смонтировать устройство просто и без огрехов. Схема прозрачным скотчем крепится в места установки, производится разметка. В обозначенных местах выполняются отверстия нужного размера. Особое внимание нужно уделить расположению регулировочных винтов, они могут располагаться как в сторону петель, так и в сторону прохода. К металлическому полотну корпус крепится винтами.

    Рычажная штанга состоит из двух элементов, между собой они соединяются резьбой. Первым крепится к поворотной оси корпуса основной рычаг. Вторая часть, регулируемая по длине, крепится на основной рычаг, перпендикулярно к полотну. Работы по креплению механизма завершены, но установка конструкции на металлическую плоскость будет неполной без его регулировки.

    Порядок регулировки доводчика – все дело в винтах

    Точной и аккуратной сборки конструкции с соблюдением геометрии установки достаточно для функционирования запора, но угол открывания двери и скорость ее закрывания необходимо отрегулировать сразу после крепления, и, в дальнейшем, при сезонных изменениях температуры. Наша инструкция рекомендует делать регулировку весной и осенью, это необходимо из-за конструктивных особенностей – жидкость, в которой находится пружина, густеет при снижении температуры и снижает скорость закрывания двери.

    Регулировочных винтов всего 2, они находятся в корпусе и могут быть прикрыты декоративной панелью либо располагаться на торце, обращенному к петлям. Полностью выкручивать их производители настоятельно не советуют.

    Первый винт, а он так и обозначен, отвечает за угол открытия двери. Возможно 2 варианта – дверь открывается на 90 градусов или на 180. После выбора положения регулировочный винт должен быть полностью затянут.

    Второй винт, отвечающий за скорость закрытия двери, отличается повышенной чувствительностью и для начала регулировки нужно определиться с желаемой скоростью. Сам процесс движения полотна к коробу состоит из двух этапов – движение двери от максимально открытого состояния до угла в 15 градусов и окончательное закрытие для срабатывания автоматического затвора. При точной регулировке плавного хода между первым и вторым этапом нет пауз и толчков. Повороты второго винта по часовой стрелке увеличивают скорость закрытия, против часовой стрелки – уменьшают.

    Правильная установка доводчика на металлическую дверь и дальнейшая его регулировка позволяет использовать их длительное время.

    Установка доводчика на металлическую дверь

    Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах. первым делом ставят входную дверь.

    Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.

    Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии

    Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика.

    Устанавливаем на входную дверь доводчик

    Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.

    Виды доводчиков

    Разнообразие моделей различных производителей и заложенный в них потенциал для решения одной или нескольких задач, несколько затрудняют четкую и ясную классификацию. Поскольку выстраивая логически обоснованный список по одному параметру, можно с успехом переписать его в обратном порядке по другим характеристика. Впрочем, один важнейший критерий все же остается неизменным для всех типов доводчиков. Это его мощность, то есть способность поддерживать правильную работу при определенной нагрузке. По этому вопросу полная ясность. Габариты и масса двери являются определяющими при разделении на классы. Принято 7 категорий доводчиков, где первая цифра ширина двери, а вторая ее масса:

    1. 750 мм – до 20 кг.
    2. 850 мм – до 40 кг.
    3. 950 мм – до 60 кг.
    4. 1100 мм – до 80 кг.
    5. 1250 мм – до 100 кг.
    6. 1400 мм – до 120 кг.
    7. 1600 мм – до 160 кг.

    Рекомендовано к прочтению: Устанавливаем дверь-купе своими руками

    Важным будет и то, где будет эксплуатироваться устройство. В естественных условиях, с полной нагрузкой при сезонных изменениях окружающей среды или же в стабильных условиях жилого помещения. Обратить на это внимание необходимо по простой причине – комнатный доводчик при морозе, дожде или сильной жаре просто заклинит и сломается. В квартире же он может прослужить долгие годы.

    Выбираем доводчик по виду и типу

    По месту фиксации на двери разделяют три вида:

    • Верхний. Самая популярная конструкция. Находясь над головой, не мешает передвигаться. Монтаж возможет на любой тип двери.
    • Нижний. Применяется гораздо реже по причине невозможности установки в некоторых случаях, поскольку требуется определенной место для крепления механизма.
    • Скрытый. Пожалуй, оптимальный способ установки доводчика. Его иногда называют рамный, потому, что основной механизм находится внутри двери. Монтаж на готовую дверь сопряжен с некоторыми трудностями. Металлическая дверь в готовом виде труднообрабатываема. Требуется специальный инструмент и квалификация мастера с опытом. Чаще всего устанавливается при производстве и поставляется потребителю уже в собранном виде.

    Конструктивные особенности конечному потребителю не так важно знать, однако отметить можно то существуют два основных направления. Первый – это механизм с рычажной тягой. Наиболее распространенный вид по причине высокой надежности и демократичной цене. Механизмы просты в установке и возможна самостоятельная работа. Крепление со скользящей тягой более позднее поколений доводчиков. Требуют более точной установки и капризны к изменениям окружающей среды. Устанавливаются исключительно внутри помещения. Но в работе они чрезвычайно комфортны и имеют прекрасный внешний вид. Особенно они приглянулись дизайнерам офисов, поскольку такая технологическая деталь придает динамику и является элементом, подчеркивающим стиль.

    Еще одна опция предусмотрена для всех видов доводчиков – это стопорный механизм. Наличие такой особенности позволяет фиксировать дверь в одном или нескольких положениях. Особенно удобно это во время перевозки мебели. Впрочем, для мам с колясками и детскими велосипедами и пожилых людей это будет нелишним. У многих еще остались воспоминания о пружинах на входных дверях. В некоторых случаях всегда стремившаяся захлопнуться дверь раздражала. Иногда пружину приходилось снимать. С установкой доводчиков на металлические двери таких проблем не существует.

    Читать  Двери входные пластиковые установка

    Рекомендовано к прочтению: Устанавливаем наличники на межкомнатные двери

    Подготовка к монтажу

    Эта процедура без сомнения важна, и ошибка на данном этапе может сильно затянуть операцию. Но производители сделали все, чтоб установщику было удобно работать. Поэтому главной задачей становится внимательное ознакомление с инструкцией. Аккуратно следовать рекомендациям и пошагово выполнять операции, значит успешно справиться с поставленной задачей. Нужно проверить наличие всех деталей комплекта поставки и приготовить необходимый инструмент.

    размечаем места крепления и производим монтаж дверного доводчика

    Разметка места крепления

    Каждая модель доводчика имеет свои особенности. Проходя производственные проверки, специалисты определяют оптимальное положение устройства. Пренебрегать этим опытом не следует. Четкое следование предписанным пожеланиям позволит по окончании монтажа насладиться правильной работой доводчика. Почти всегда в комплекте есть шаблон, по которому размечаются отверстия для крепежных элементов. Расположение его относительно края двери также указывается в инструкции. Это важно. Ориентация доводчика по плоскости двери имеет оптимальные зоны, фиксируя устройство в которых КПД и срок службы максимальные. Возможны варианты крепления механизма к двери и к коробке. В инструкции, как правило, указание по этому вопросу есть. Но в случае отсутствия документа существует правило: если дверь открывается на себя, то механизм крепится на дверь, а рычажная планка к коробке, если открытие от себя, то соответственно наоборот. Хотя современные модели имеют четко расписанные рекомендации, что и куда крепить и вряд ли это вызовет проблемы.

    Следуем инструкции при установке доводчика

    Монтаж основных механизмов

    Имеющийся шаблон скотчем фиксируется на двери в нужном месте. Затем по нему размечаются будущие отверстия. Лучше сделать сначала отметки керном. В противном случае сверло может «увести». Диаметр сверла и его заточку проверяют на ненужном куске металла. Заниженный размер существенно затруднит или сделает невозможным нарезку резьбы. В слишком большой диаметр нельзя будет надежно зафиксировать винт или болт. Ответные отверстия в коробке тщательно проверяются перед сверлением. Для этого прикручивается доводчик и в собранном состоянии при закрытой двери накладывается крепление рычага или специальная планка из поставляемого комплекта. Если разметка точно совпадает, то можно спокойно сверлить. В готовом виде механизм должен свободно функционировать в заданном режиме, а сам корпус надежно, без перекосов зафиксирован в нужном месте.

    При выборы модели доводчика для продления срока службы важно решить, где он будет использоваться: в помещении или под открытым небом.

    Регулировка доводчика

    После окончания монтажа приступают к последней операции. Регулировка проводится вращением соответствующих винтов. Направление вращения и оказываемое при этом действие прописаны в инструкции.

    Рекомендовано к прочтению: Устанавливаем раздвижную межкомнатную дверь

    Регулируем доводчик по скорости и амплитуде закрытия

    Стандартная модель имеет всего два регулировочных винта. Один из них отвечает за общую скорость движения дверного полотна, а второй за последний этап закрытия – полную доводку до финального положения. Дополнительная регулировка есть у доводчиков оснащенных дополнительными функциями. Как то, принудительное замедление, не позволяющее резко открыть дверь и фиксатор положения. Стопорный механизм может быть различных конструкций. Наиболее распространено устройство с остановкой возврата двери при открытии двери больше критического угла. Легким движением, возвращая полотно в зону действия основного механизма, реанимируется стандартный процесс. Не стоит забывать об отделке дверного проема после установки входной двери и доводчика.

    Время от времени, под действием износа или вызванных изменениями влажностных или температурных факторов изменяется алгоритм движения. В этом случае бывает достаточно легкой подстройки регулировочных винтов. Ухода за самим механизмом не предусмотрено. До окончания срока службы, заявленного в документации, самостоятельных действий потребителя не требуется. Однако заботливые и рачительные хозяева многократно превышают гарантии производителя. Для увеличения срока работы можно раз в два-три года менять смазку и удалять грязь с механизма. Доводчики, установленные на внешней стороне входа и подвергающиеся агрессивному атмосферному воздействию, часто требуют сезонной регулировки.

    Установка дверного доводчика своими руками

    Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

    За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

    Типы доводчиков

    Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
    верхние. крепятся вверху дверной створки или коробки;
    напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
    скрытые. встраиваются внутрь полотна двери.


    Установка вверху дверного полотна

    Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

    Читать  Ремонт дверных ручек межкомнатных дверей

    Принцип работы

    Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

    Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

    Выбор доводчика

    Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

    Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


    Виды верхних доводчиков

    Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

    Порядок установки

    1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

    2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

    3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

    4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

    Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

    Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

    Регулировка доводчика

    Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.


    Схема расположения настроечных винтов доводчика

    Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


    Регулировка скорости закрывания и дохлопа

    Советы по эксплуатации

    Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
    • так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
    • все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
    • во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

    При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

    Видео по теме: Установка доводчика двери

    Как установить доводчик на пластиковую дверь самостоятельно

    Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

    Способы установки

    Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

    Читать  Как установить раздвижные межкомнатные двери

    От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

    Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

    Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

    Инструменты для работы

    Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

    • карандаш, линейка;
    • уровень;
    • дрель, сверло;
    • шуруповерт, отвертка;
    • шестигранник.

    Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

    1. Закрепляем шаблон.
    2. Намечаем места для сверления.
    3. Делаем отверстия под саморезы.
    4. Закрепляем корпус.
    5. Закрепляем рычаг.
    6. Крепим его ответную часть.
    7. Настраиваем и фиксируем длину ножки.
    8. .Регулируем скорость движения двери.

    Установка внешнего доводчика своими руками

    Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

    Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

    Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

    Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

    После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

    Установка напольного доводчика

    Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

    Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

    Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

    Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

    Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

    Установка скрытого доводчика

    Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

    Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

    Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

    Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

    Источники: http://abvmaster.ru/dveri/ustanavlivaem-dovodchik-na-metallicheskuyu-dver-svoimi-rukami.html, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html

    Установка доводчика на металлическую дверь: фото, видео, инструкция

    Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах, первым делом ставят входную дверь.

    Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.

    Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии

    Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика.

    Устанавливаем на входную дверь доводчик

    Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.

    Виды доводчиков

    Разнообразие моделей различных производителей и заложенный в них потенциал для решения одной или нескольких задач, несколько затрудняют четкую и ясную классификацию. Поскольку выстраивая логически обоснованный список по одному параметру, можно с успехом переписать его в обратном порядке по другим характеристика. Впрочем, один важнейший критерий все же остается неизменным для всех типов доводчиков. Это его мощность, то есть способность поддерживать правильную работу при определенной нагрузке. По этому вопросу полная ясность. Габариты и масса двери являются определяющими при разделении на классы. Принято 7 категорий доводчиков, где первая цифра ширина двери, а вторая ее масса:

    1. 750 мм – до 20 кг.
    2. 850 мм – до 40 кг.
    3. 950 мм – до 60 кг.
    4. 1100 мм – до 80 кг.
    5. 1250 мм – до 100 кг.
    6. 1400 мм – до 120 кг.
    7. 1600 мм – до 160 кг.

    Важным будет и то, где будет эксплуатироваться устройство. В естественных условиях, с полной нагрузкой при сезонных изменениях окружающей среды или же в стабильных условиях жилого помещения. Обратить на это внимание необходимо по простой причине – комнатный доводчик при морозе, дожде или сильной жаре просто заклинит и сломается. В квартире же он может прослужить долгие годы.

    Выбираем доводчик по виду и типу

    По месту фиксации на двери разделяют три вида:

    • Верхний. Самая популярная конструкция. Находясь над головой, не мешает передвигаться. Монтаж возможет на любой тип двери.
    • Нижний. Применяется гораздо реже по причине невозможности установки в некоторых случаях, поскольку требуется определенной место для крепления механизма.
    • Скрытый. Пожалуй, оптимальный способ установки доводчика. Его иногда называют рамный, потому, что основной механизм находится внутри двери. Монтаж на готовую дверь сопряжен с некоторыми трудностями. Металлическая дверь в готовом виде труднообрабатываема. Требуется специальный инструмент и квалификация мастера с опытом. Чаще всего устанавливается при производстве и поставляется потребителю уже в собранном виде.

    Конструктивные особенности конечному потребителю не так важно знать, однако отметить можно то существуют два основных направления. Первый – это механизм с рычажной тягой. Наиболее распространенный вид по причине высокой надежности и демократичной цене. Механизмы просты в установке и возможна самостоятельная работа. Крепление со скользящей тягой более позднее поколений доводчиков. Требуют более точной установки и капризны к изменениям окружающей среды. Устанавливаются исключительно внутри помещения. Но в работе они чрезвычайно комфортны и имеют прекрасный внешний вид. Особенно они приглянулись дизайнерам офисов, поскольку такая технологическая деталь придает динамику и является элементом, подчеркивающим стиль.

    Еще одна опция предусмотрена для всех видов доводчиков – это стопорный механизм. Наличие такой особенности позволяет фиксировать дверь в одном или нескольких положениях. Особенно удобно это во время перевозки мебели. Впрочем, для мам с колясками и детскими велосипедами и пожилых людей это будет нелишним. У многих еще остались воспоминания о пружинах на входных дверях. В некоторых случаях всегда стремившаяся захлопнуться дверь раздражала. Иногда пружину приходилось снимать. С установкой доводчиков на металлические двери таких проблем не существует.

    Подготовка к монтажу

    Эта процедура без сомнения важна, и ошибка на данном этапе может сильно затянуть операцию. Но производители сделали все, чтоб установщику было удобно работать. Поэтому главной задачей становится внимательное ознакомление с инструкцией. Аккуратно следовать рекомендациям и пошагово выполнять операции, значит успешно справиться с поставленной задачей. Нужно проверить наличие всех деталей комплекта поставки и приготовить необходимый инструмент.

    размечаем места крепления и производим монтаж дверного доводчика

    Разметка места крепления

    Каждая модель доводчика имеет свои особенности. Проходя производственные проверки, специалисты определяют оптимальное положение устройства. Пренебрегать этим опытом не следует. Четкое следование предписанным пожеланиям позволит по окончании монтажа насладиться правильной работой доводчика. Почти всегда в комплекте есть шаблон, по которому размечаются отверстия для крепежных элементов. Расположение его относительно края двери также указывается в инструкции. Это важно. Ориентация доводчика по плоскости двери имеет оптимальные зоны, фиксируя устройство в которых КПД и срок службы максимальные. Возможны варианты крепления механизма к двери и к коробке. В инструкции, как правило, указание по этому вопросу есть. Но в случае отсутствия документа существует правило: если дверь открывается на себя, то механизм крепится на дверь, а рычажная планка к коробке, если открытие от себя, то соответственно наоборот. Хотя современные модели имеют четко расписанные рекомендации, что и куда крепить и вряд ли это вызовет проблемы.

    Следуем инструкции при установке доводчика

    Монтаж основных механизмов

    Имеющийся шаблон скотчем фиксируется на двери в нужном месте. Затем по нему размечаются будущие отверстия. Лучше сделать сначала отметки керном. В противном случае сверло может «увести». Диаметр сверла и его заточку проверяют на ненужном куске металла. Заниженный размер существенно затруднит или сделает невозможным нарезку резьбы. В слишком большой диаметр нельзя будет надежно зафиксировать винт или болт. Ответные отверстия в коробке тщательно проверяются перед сверлением. Для этого прикручивается доводчик и в собранном состоянии при закрытой двери накладывается крепление рычага или специальная планка из поставляемого комплекта. Если разметка точно совпадает, то можно спокойно сверлить. В готовом виде механизм должен свободно функционировать в заданном режиме, а сам корпус надежно, без перекосов зафиксирован в нужном месте.

    При выборы модели доводчика для продления срока службы важно решить, где он будет использоваться: в помещении или под открытым небом.

    Регулировка доводчика

    После окончания монтажа приступают к последней операции. Регулировка проводится вращением соответствующих винтов. Направление вращения и оказываемое при этом действие прописаны в инструкции.

    Регулируем доводчик по скорости и амплитуде закрытия

    Стандартная модель имеет всего два регулировочных винта. Один из них отвечает за общую скорость движения дверного полотна, а второй за последний этап закрытия – полную доводку до финального положения. Дополнительная регулировка есть у доводчиков оснащенных дополнительными функциями. Как то, принудительное замедление, не позволяющее резко открыть дверь и фиксатор положения. Стопорный механизм может быть различных конструкций. Наиболее распространено устройство с остановкой возврата двери при открытии двери больше критического угла. Легким движением, возвращая полотно в зону действия основного механизма, реанимируется стандартный процесс. Не стоит забывать об отделке дверного проема после установки входной двери и доводчика.

    Время от времени, под действием износа или вызванных изменениями влажностных или температурных факторов изменяется алгоритм движения. В этом случае бывает достаточно легкой подстройки регулировочных винтов. Ухода за самим механизмом не предусмотрено. До окончания срока службы, заявленного в документации, самостоятельных действий потребителя не требуется. Однако заботливые и рачительные хозяева многократно превышают гарантии производителя. Для увеличения срока работы можно раз в два-три года менять смазку и удалять грязь с механизма. Доводчики, установленные на внешней стороне входа и подвергающиеся агрессивному атмосферному воздействию, часто требуют сезонной регулировки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
