Биогаз из навоза – способы получения, установка своими руками

Технология это не новая. Она начала развиваться еще в 18 веке, когда Ян Гельмонт – химик – обнаружил, что навоз выделяет газы, которые способны к воспламенению.

Его исследования продолжил Алессандро Вольта и Хэмфри Деви, которые нашли в газовой смеси метан. В конце 19 века в Англии биогаз из навоза использовали в уличных фонарях. В середина 20 столетия были обнаружены бактерии, которые производят метан и его предшественников.

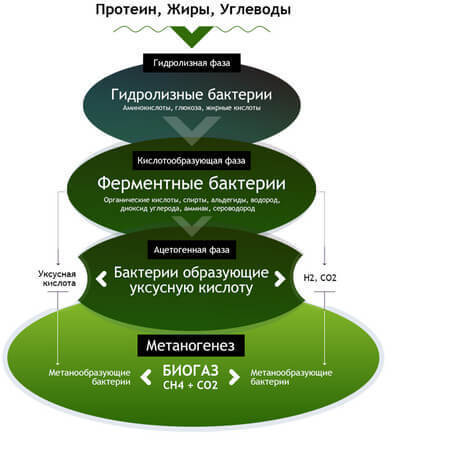

Дело в том, что в навозе поочередно работают три группы микроорганизмов, которые питаются продуктами жизнедеятельности предыдущих бактерий. Первыми начинают работу ацетогенные бактерии, которые растворяют углеводы, белки и жиры в навозной жиже.

Далее происходит гидролизное окисление под действием гетероацетогенных микроорганизмов, в результате чего появляются вещества, которые являются питательной средой для метанобразующих бактерий.

После переработки анаэробными микроорганизмами питательного запаса образуется метан, вода и диоксид углерода. Из-за наличия воды биогаз на данной стадии не способен гореть – ему нужна очистка, поэтому его пропускают через очистные сооружения.

Что такое биометан

Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.

Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.

Биометан используют для следующих потребностей:

• приготовления пищи;

• в двигателях внутреннего сгорания автомобилей;

• для отопления частного дома.

Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.

Как получают биометан

Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.

Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.

Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.

Под его сырьевую базу попадают:

• пищевая промышленность;

• животноводство;

• птицеводство;

• рыбный промысел и перерабатывающие комбинаты;

• молокозаводы;

• производство алкогольных и слабоалкогольных напитков.

Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.

Технология получения биологического топлива

Все бактерии, которые принимают участие в образовании биогаза, являются анаэробными, то есть кислород для жизнедеятельности им не нужен. Для этого сооружают полностью герметичные емкости для брожения, отводные трубы которых также не пропускают воздух извне.

После заливки в резервуар сырьевой жидкости и повышения температуры до нужной величины бактерии начинают работу. Начинает выделяться метан, который поднимается с поверхности навозной жижи. Он направляется в специальные подушки или резервуары, после чего фильтруется и попадает в газовые баллоны.

Отработанная бактериями жидкость скапливается на дне, откуда ее периодически откачивают и также отправляют на хранение. После этого в резервуар закачивают новую порцию навоза.

Температурный режим функционирования бактерий

Для переработки навоза в биогаз необходимо создать подходящие условия для работы бактерий. некоторые из них активизируются при температуре выше 30 градусов – мезофильные. При этом процесс идет медленнее и первую продукцию можно получить через 2 недели.

Термофильные бактерии работают при температуре от 50 до 70 градусов. Сроки получения биогаза из навоза сокращаются до 3 дней. При этом отходы представляют собой ферментированный шлам, который используют на полях в качестве удобрения для сельскохозяйственных культур. В шламе отсутствуют патогенные микроорганизмы, гельминты и сорняки, так как они погибают при воздействии высоких температур.

Есть особый вид термофильных бактерий, которые способны выжить в среде, нагретой до 90 градусов. Их добавляют в сырье, чтобы ускорить процесс брожения.

Понижение температуры ведет к снижению активности термофильных или мезофильных бактерий. В частных хозяйствах чаще используют мезофиллы, так как для них не нужно специально подогревать жидкость и производство газа обходится дешевле. Впоследствии, когда будет получена первая партия газа, его можно использовать для подогрева реактора с термофильными микроорганизмами.

Важно! Метаногены не переносят резких скачков температур, поэтому зимой их необходимо содержать в тепле постоянно

Как подготовить сырье для заливки в реактор

Для производства биогаза из навоза не нужно специально подсаживать микроорганизмы в жидкость, потому что они уже находятся в экскрементах животных. Нужно лишь поддерживать температурный режим и вовремя подливать новый раствор навоза. Его необходимо правильно готовить.

Влажность раствора должна быть 90% (консистенция жидкой сметаны), поэтому сухие виды экскрементов для начала заливаются водой – кроличий помет, конский, овечий, козий.

Свиной навоз в чистом виде не нуждается в разбавлении, так как содержит много мочи.

Следующий этап – разбить твердые частицы навоза. Чем мельче будет фракция, тем лучше бактерии переработают смесь и тем больше газа получится на выходе. Для этого в установках применяют мешалку, постоянно работающую. Она снижает риск образования твердой корки на поверхности жидкости.

Для производства биогаза подходят те виды навоза, которые имеют самую высокую кислотность. Их еще называют холодными – свиной и коровий. Снижение кислотности приостанавливает деятельность микроорганизмов, поэтому необходимо следить в начале, сколько времени необходимо, чтобы они полностью переработали объем резервуара. Затем долить следующую дозу.

Технология очистки газа

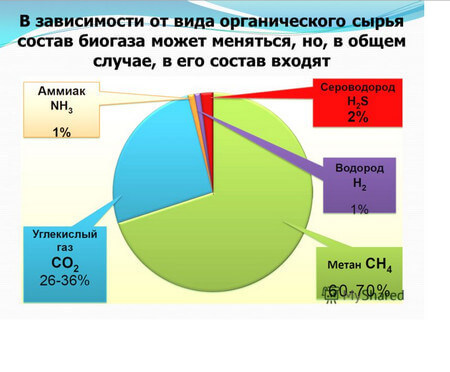

При переработке навоза в биогаз получается:

• 30% углекислого газа;

• 1% примесей сероводорода и других летучих соединений.

Чтобы биогаз стал пригодным для использования в хозяйстве, его необходимо очистить от примесей. Чтобы удалить сероводород применяют специальные фильтры. Дело в том, что летучие сероводородные соединения, растворяясь в воде, образуют кислоту. Она способствует появлению ржавчины на стенках труб или резервуара, если они изготовлены из металла.

Высокое содержание углекислоты также требует очистки, но этот процесс более трудоемкий. В домашних условиях самым простым и дешевым способом очистки биогаза от примесей является вода. Процесс происходит в 2 этапа:

• Полученный газ сжимается под давлением 9 – 11 атмосфер.

• Подается в резервуар с водой, где примеси растворяются в жидкости.

В промышленных масштабах для очистки применяют известь или активированный уголь, а также специальные фильтры.

Как уменьшить содержание влаги

Самостоятельно избавиться от примесей воды в газе можно несколькими способами. Один из них – принцип самогонного аппарата. По холодной трубе газ направляется вверх. Жидкость при этом конденсируется и стекает вниз. Для этого трубу проводят под землей, где температура естественным образом снижается. По мере подъема, температура также поднимается, и осушенный газ попадает в хранилище.

Второй вариант – гидрозатвор. После выхода газ поступает в емкость с водой и там очищается от примесей. Такой метод называется одноэтапным, когда с помощью воды биогаз чистят сразу от всех летучих веществ и влаги.

Принцип гидрозатвора

Какие установки применяют для получения биогаза

Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения.

На крупных предприятиях используют цистерны объемом 50 кубических метров.

В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.

Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.

По типу управления имеются:

• автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;

• механические, где весь процесс контролируется вручную.

В домашних условиях рекомендуется использовать электрические измельчители навоза, а также мешалки, которые будут контролировать процесс образования корки.

С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.

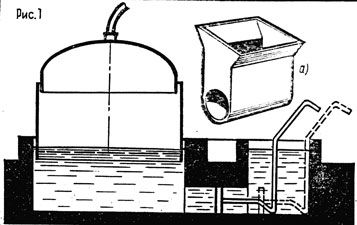

Схема самодельной установки для получения биогаза из навоза

Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.

Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.

Видео: Биогаз из птичьего помета

Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.

Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:

• Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).

• Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.

• Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.

• Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).

• Вырыть котлован, исходя из расчетов количества сырья.

• Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.

• Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.

• Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.

Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».

В конце работ проверить реактор на герметичность.

Расчет количества газа

Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:

• курица – 165 г в сутки;

• корова – 35 кг;

Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.

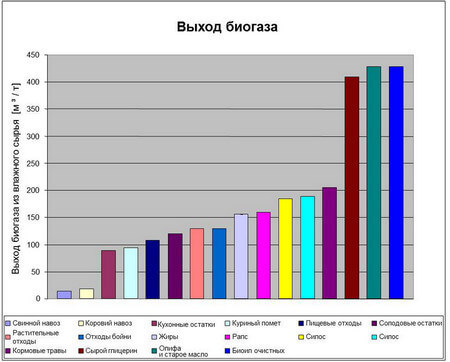

Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.

Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.

Отходы биомассы после получения газа

После переработки навоза в реакторе побочным продуктом является биошлам. При анаэробной переработке отходов бактерии растворяют около 30% органического вещества. Остальное выделяется в неизменном виде.

Жидкая субстанция также является побочным продуктом метанового брожения и также используется в сельском хозяйстве для корневых подкормок.

Углекислый газ – ненужная фракция, которую производители биогаза стремятся удалить. Но если растворить ее в воде, то эта жидкость также может приносить пользу.

Полное использование продуктов биогазовой установки

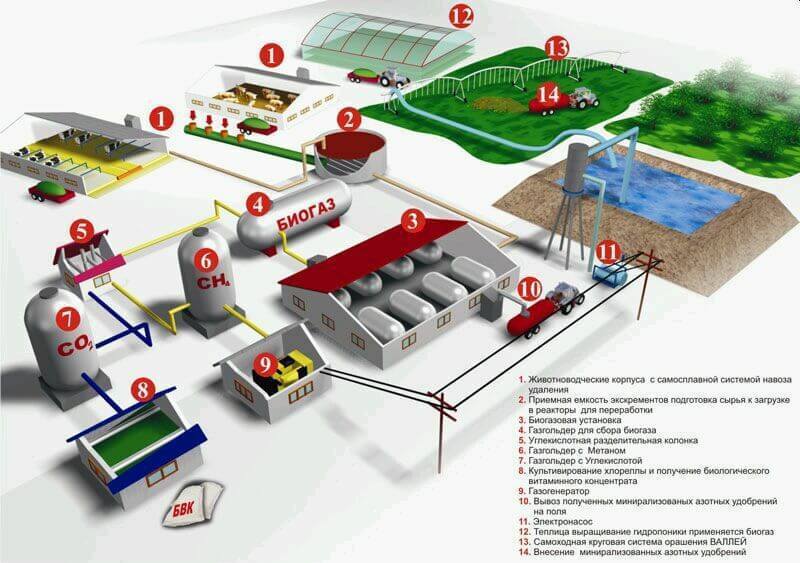

Чтобы полностью утилизировать продукты, получаемые после переработки навоза, необходимо содержать теплицу. Во-первых – органическое удобрение можно использовать для круглогодичного выращивания овощей, урожайность которых будет стабильной.

Во-вторых – углекислый газ используется как подкормка – корневая или внекорневая, а его на выходе получается около 30%. Растения поглощают углекислоту из воздуха и при этом лучше растут и набирают зеленую массу. Если проконсультироваться со специалистами данной области, то они помогут установить оборудование, которое переводит углекислый газ из жидкой формы в летучее вещество.

Видео: Биогаз за 2 дня

Дело в том, что для содержания животноводческой фермы полученных энергоресурсов может быть много, особенно летом, когда не нужен подогрев коровника или свинарника.

Поэтому рекомендуется заняться еще одним прибыльным видом деятельности – экологически чистая теплица. Остатки продукции можно хранить в охлаждаемых помещениях – за счет все той же энергии. Холодильное или любое другое оборудование может работать на электричестве, которое вырабатывает газовая аккумуляторная батарея.

Использование в качестве удобрения

Кроме выработки газа биореактор полезен тем, что отходы используются в качестве ценного удобрения, которое сохраняет почти весь азот и фосфаты. При внесении в почву навоза 30 – 40% азота безвозвратно теряется.

Чтобы уменьшить потери азотных веществ, в грунт вносят свежие экскременты, но тогда выделяющийся метан повреждает корневую систему растений. После переработки навоза метан идет на собственные нужды, а все питательные вещества сохраняются.

Калий и фосфор после ферментации переходят в хелатную форму, которая усваивается растениями на 90%. Если смотреть в общем, то 1 тонна ферментированного навоза способна заменить 70 – 80 тонн обычных животных экскрементов.

Анаэробная переработка сохраняет весь имеющийся в навозе азот, переводя его в аммонийную форму, что на 20% увеличивает урожаи любых культур.

Такое вещество не опасно для корневой системы и может вноситься за 2 недели до высадки культур в открытый грунт, чтобы органика успела переработаться на этот раз почвенными аэробными микроорганизмами.

Перед использованием биоудобрение разводят водой в соотношении 1:60. Для этого подходит как сухая , так и жидкая фракция, которая после сбраживания также поступает в резервуар для отработанного сырья.

На гектар нужно от 700 до 1 000 кг/л неразбавленного удобрения. Учитывая, что с одного кубического метра площади реактора в день получается до 40 кг удобрений, то за месяц можно обеспечить не только свой участок, но и соседский, продавая органику.

Какие питательные вещества можно получить  после отработки навоза

Основная ценность ферментированного навоза как удобрения – в наличии гуминовых кислот, которые как оболочка сохраняют ионы калия и фосфора. Окисляясь на воздухе при длительном хранении, микроэлементы утрачивают свои полезные качества, но при анаэробной переработке, наоборот, приобретают.

Гуматы положительно влияют на физико-химический состав грунта. В результате внесения органики, даже самые тяжелые почвы становятся более проницаемыми для влаги. Вдобавок, органические вещества являются пищей почвенных бактерий. Они дальше перерабатывают остатки, которые «недоели» анаэробы и выделяют гуминовые кислоты. В результате этого процесса растения получают питательные вещества, которые полностью усваивают.

Кроме основных – азота, калия и фосфора – в составе биоудобрения есть микроэлементы. Но их количество зависит от исходного сырья – растительного или животного происхождения.

Способы хранения шлама

Лучше всего хранить ферментированный навоз в сухом виде. Так его удобнее фасовать и транспортировать. Сухое вещество меньше теряет полезных свойств и его можно хранить в закрытом виде. Хотя в течение года такое удобрение вообще не портится, но дальше его нужно закрыть в мешок или емкость.

Жидкие формы необходимо сохранять в закрытых емкостях с плотно закручивающейся крышкой, чтобы не выветривался азот.

Основная проблема производителей биоудобрений – сбыт в зимнее время, когда растения находятся в состоянии покоя. На мировом рынке стоимость удобрений такого качества колеблется в пределах 130$ за тонну. Если наладить линию по расфасовке концентратов, то окупить свой реактор можно в течение двух лет.

Понравилась статья? Поделись с друзьями:

Здравия, дорогие читатели! Я — создатель проекта «Удобрения.NET».  Рад видеть каждого из вас на его страницах. Надеюсь, информация из статьи была полезна. Всегда открыт для общения — замечания, предложения, что ещё хотите видеть на сайте, и даже критику, можно написать мне ВКонтакте, Instagram или Facebook (круглые иконки ниже). Всем мира и счастья! 🙂

Вам также будет интересно почитать:

udobreniya.net

Биогаз из навоза: технология производства, переработка

Многие фермерские хозяйства сталкиваются с проблемой утилизации навоза, требующей немалых затрат. Чтобы обернуть это в свою пользу, нужно использовать навоз для получения биогаза. Современные технологии позволят получить и использовать в качестве топлива биогаз из навоза.

Как из органики образуется биогаз

Биогаз не имеет цвета и запаха, это летучее вещество на 70 % состоит из метана. Если сравнивать его с природным газом, то качественные показатели биогаза очень близки.

Одним из главных преимуществ является хорошая теплотворная способность. Выделение тепла 1 куб. м биогаза равно количеству выделяемого тепла при сгорании 1,5 кг угля.

Благодаря анаэробным бактериям, которые способствуют разложению органического сырья, и получается биогаз. Этим сырьем могут быть отходы крупного рогатого скота, свиней, птиц, растений.

Самое высокое содержание метана в курином помете в сочетании с травой и листьями. На втором месте свиной навоз с органическими добавками, тройку замыкает куриный помет и бумажная масса.

Чтобы активировать процесс, создаются благоприятные условия для жизнедеятельности бактерий. Такие условия должны быть приближены к естественным, как в желудке животного, где нет кислорода и тепло.

Создав такие условия, можно превратить навозную массу в ценное удобрение и экологическое топливо.

Получить биогаз можно с помощью герметичного редактора, куда не будет поступать воздух. В таких условиях навозная масса будет бродить и разлагаться на метан, углекислый газ и другие газообразные вещества.

Биогаз из навоза можно получить с помощью герметичного редактора

Образовавшийся в результате газ поднимается к верху установки, после чего его выкачивают. Внизу остается органическое удобрение высокого качества со всеми ценными веществами, но без патогенных микроорганизмов.

Немаловажный фактор при получении биогаза – соблюдение определенного температурного режима. Активация бактерий, которые принимают участие в процессе, происходит при температуре не ниже +30° С.

В навозе имеются мезофильные и термофильные бактерии. Для жизнедеятельности мезофильных бактерий требуется температура от +30° до +40° С. Чтобы поддерживать размножение термофильных бактерий, температура должна быть от +50° до +60° С.

Состав смеси и тип установки являются главными определяющими времени переработки сырья. При использовании установки первого типа, процесс длится от 12 до 30 суток.

В данном случае вырабатывается 2 л биотоплива на 1 л полезной площади реактора. Второй тип установки более дорогостоящий, но при его использовании выработка конечного продукта происходит в течение 72 часов и превышает по количеству в 2 раза.

Хотя термофильные установки намного эффективнее, но для поддержания высокой температуры в реакторе потребуются большие расходы. Из-за этого, большая часть фермеров предпочитают мезофильную установку.

Плюсы и сфера применения биогаза

Биогаз из навоза является перспективным источником возобновляемой энергии. Просматривается экологическая, экономическая и энергетическая выгода.

В Российской Федерации биогазовые установки пока не нашли массового применения, в то время как европейские страны с каждым годом все больше развивают эту отрасль.

Выделяют главные преимущества:

• эффективная и экологическая сырьевая переработка;
• предотвращение эрозии почвы;
• получение на выходе полезных веществ, которые пригодятся в сельском хозяйстве;
• доступность сырья в сельской местности;
• беспрерывное пополнение сырьевой базы;
• получение дополнительного источника энергии.

На фермерских угодьях всегда остро стоит вопрос об утилизации отходов. Больше всего этот вопрос волнует у тех, кто имеет большое хозяйство.

Ни одна установка по утилизации мусора не может превзойти биогазовую. Такая установка не просто утилизирует мусор, но и использует его для получения чистого и высокоэффективного удобрения, производит биологическое топливо и энергию.

Наибольшей популярностью биогазовые установки пользуются среди жителей сельской местности. Также их можно использовать и в городе.

Работа устройства для получения биогаза

Основной принцип работы установки по производству биогаза – брожение. В результате полученный биогаз, используется, как и природный. К примеру, с его помощью можно обогреть помещение или выработать электроэнергию.

Таким газом можно заправить автомобиль, естественно, сначала его потребуется сжать.

Сам процесс выработки биогаза в биогазовой установке происходит в несколько этапов. На первом этапе загружается сырье. Для обеспечения максимальной эффективности, придерживаются определенной влажности сырья. Наилучший вариант – использование функции добавления воды.

После загрузки сырья в емкость, из расчета 1 к 8 к сырьевой базе добавляют воду и включают насос, с помощью которого все тщательно перемешивается и становится однородным.

Процесс выработки биогаза из навоза

Далее сырьевая масса, попадает в биореактор, при этом, продолжая перемешиваться. Перемешивание автоматически отключится после полной выгрузки сырья из емкости.

Однородная, смешанная с водой биомасса, попадает в биореактор через открывающийся технологический люк. Такой же герметичный люк имеется и в верхней части биореактора. На нем расположены приборы, отслеживающие уровень биомассы, измеряющие давление биогаза и осуществляющие его отбор.

Чтобы не случился разрыв емкости, специальный компресс автоматически может включаться или выключаться при повышении давления. Также компрессор способствует откачке газа из биореактора в газгольдер.

Биореактор также оснащен нагревательным элементом, который поддерживает нужную для брожения температуру.

Затем биомасса попадает во вторую часть биореактора, где проходит химическая реакция. Все процессы происходят с постоянным перемешиванием биомассы, что исключает возможность образования плавающей корки, которая препятствует выходу биогаза. После того как биомасса окончательно перебродила, она попадает в выгрузочный сектор, где отделяется жидкое удобрение и остатки газа.

Как достичь максимальной эффективности биогенератора

Чтобы добиться максимальной эффективности работы биогенератора, брожение органической смеси должно быть равномерным. Субстрат должен постоянно двигаться, так удастся получить максимум газа.

Благодаря мешалкам погружного или наклонного вида, которые оборудованы электроприводом, обеспечивается постоянное перемешивание биомассы. Эти мешалки расположены вверху или сбоку типового реактора.

В кустарных установках используется механическое устройство перемешивания по типу бытового миксера. Он может быть ручным или работать от электропривода.

Самое главное условие для эффективной добычи биогаза – соблюдение температурного режима. Обогрев может осуществляться:

• с помощью автоматизированных систем подогрева. Они используются в стационарных установках. Если температура в реакторе падает ниже заданной, система автоматически включается. При достижении нужной температуры система самостоятельно отключается;
• с помощью газовых котлов – осуществляется прямой нагрев с использованием электроотопительных приборов или встроенных нагревательных элементов.

Слой стекловаты может стать отличным каркасом для реактора. Для теплоизоляции также подойдут пенополистирол. Эти материалы помогут уменьшить потери тепла.

Биогазовая установка

Перед тем, как начать делать биогазовую установку, следует провести расчеты. Когда скота не много, то лучше отдать предпочтение самой простой установке. Ее не так уж сложно сделать собственными руками.

Для крупного сельскохозяйственного объекта подойдет промышленная автоматизированная биогазовая установка. Чтобы ее сделать, нужно привлечь специалистов для разработки проекта и монтажа установки.

На сегодняшний день существует много компаний, предлагающих готовый вариант биогазовой установки, или разработку индивидуального проекта. Некоторые в целях экономии объединяются, покупая одну установку на несколько хозяйств.

Перед постройкой даже небольшой биогазовой установки потребуется собрать документацию:

• технологическая схема;
• пройти пожарную и газовую инспекцию;
• разрешение от санэпидемстанции;
• план размещения оборудования и вентиляции.

При желании и возможностях, можно соорудить оборудование для производства биогаза самостоятельно. В качестве основы подойдет устройство, выпущенное промышленностью.

Строительство сооружения для добычи биогаза под землей

В домашних условиях можно соорудить простейшую установку для добычи биогаза, минимизируя при этом затраты. Самый подходящий вариант – подземная установка.

Строительство сооружения для добычи биогаза из навоза под землей

Для начала нужно вырыть яму, чтобы залить ее основание и стены применяют армированный керамзитобетон. Затем необходимо вывести входной и выходной проход с противоположных сторон камеры. Чтобы производить подачу биомассы и откачку отработанной массы, в проходы вставляются наклонные трубы.

Выходную наклонную трубу располагают практически у дна бункера. Для откачки отходов производится монтаж конца этой трубы в компенсирующую емкость. Эта емкость должна быть прямоугольной формы, а диаметр самой трубы 70 мм.

Труба диаметром 25-35 см, с помощью которой осуществляется подача субстрата, монтируется в 50 см от дна. Ее верхняя часть входит в отсек, где осуществляется прием сырья.

Не стоит забывать и о герметичности реактора. Во избежание попадания воздуха, производится битумная гидроизоляция.

Для изготовления верхней части бункера (газгольдера) используют металлические листы или кровельное железо. Обычно, газгольдер купольной или конусной формы.

В завершении, не будет лишним осуществить кирпичную кладку установки. Далее производится обивка стальной сеткой и штукатурка.

Верхушку газгольдера можно оборудовать герметичным люком. Затем вывести газоотводную трубу, которая проходит через гидрозатвор. Далее производится установка клапана, с помощью которого осуществляется сброс давления.

Дренажная система (принцип барботажа) устанавливается для перемешивания биомассы. Для ее оборудования потребуется закрепить пластиковые трубы в вертикальном положении. Верхний край этих труб должен находиться выше слоя субстрата. Затем в трубах нужно сделать много дырок.

Из-за давления газ будет опускаться и подниматься. Благодаря подъему газа вверх, пузырьками газа будет осуществляться перемешивание биомассы.

При нежелании самостоятельно делать бетонную конструкцию, можно приобрести готовую из поливинилхлорида. Далее необходимо позаботиться об обеспечении теплоизоляции установки. Самый подходящий для этих целей материал – пенополистирол.

Днище ямы (10 см) заливается армированным бетоном. При объеме реактора менее чем 3*3 м, допускается использование ПВХ резервуаров.

При желании, можно сделать и эффективно использовать устройство для производства биогаза из навоза. В сети можно найти подробные инструкции изготовления таких устройств. Также немалой популярностью пользуются видеоролики на видеохостингах.

Там наглядно показаны этапы производства биогаза из навоза.

Хотя на государственном уровне добыча газа из органического сырья пока не нашла широкого использования, все же, среди простых фермеров с каждым годом появляется все больше поклонников устройств для получения биогаза.

Возможно уже спустя несколько лет, производство биогаза выйдет на новый уровень и заинтересует большую аудиторию граждан. Благодаря переработке навоза в биогаз можно не только получать полезные удобрения и заправить автомобиль, но и построить выгодный бизнес, без вреда для экологии.

Нефтяные ресурсы не бесконечны, а значит, в будущем люди, так или иначе, обратят свое внимание на добычу биогаза и придут к тому, чтобы сделать такое производство массовым.

pechiexpert.ru

Биогазовая установка для частного дома своими руками

Рачительный хозяин мечтает о дешевых энергоресурсах, эффективной утилизации отходов и получении удобрений. Домашняя биогазовая установка своими руками – это недорогой способ воплощения мечты в реальность.

Самостоятельная сборка такого оборудования обойдется в разумные деньги, а вырабатываемый газ станет хорошим подспорьем в хозяйстве: его можно использовать для приготовления пищи, отопления дома и других нужд.

Давайте попробуем разобраться в специфике работы этого оборудования, его преимуществах и недостатках. А также в том, возможно ли самостоятельно построить биогазовую установку и будет ли она эффективна.

Содержание статьи:

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

• в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
• в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
• смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
• газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
• разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции

Самодельное , собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

• Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
• Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
• Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
• Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
• Стабильная работа. Производство биогаза более стабильно, чем работа или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
• Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
• Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные , в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к , без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  .

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Способы подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.

Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.

Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Выводы и полезное видео по теме

Хотя в сборке и обустройстве биогазового оборудования нет ничего сложного, нужно быть предельно внимательным к деталям. Ошибки недопустимы, т.к. могут привести к взрывам и разрушениям. Предлагаем видеоинструкции, которые помогут разобраться в устройстве установок, правильно их собрать и дополнить полезными приспособлениями для более удобного использования биогаза.

В видеоролике рассказано, как устроена и работает стандартная биогазовая установка:

Пример самодельной биогазовой установки. Видеоурок по обустройству системы своими руками:

Видеоинструкция по сборке биогазовой установки из бочки:

Описание процесса изготовления мешалок для субстрата:

Подробное описание работы самодельного газового хранилища:

Какой бы простой ни была биогазовая установка, выбранная для частного дома, не стоит на ней экономить. Если есть возможность, лучше купить разборный биореактор промышленного производства.

Если нет – изготовить из качественных и устойчивых материалов: полимеров, бетона или нержавеющей стали. Это позволит создать по-настоящему надежную и безопасную систему газоснабжения дома.

Появились вопросы по теме статьи, нашли недочеты или есть ценная информация, которой вы можете поделиться с нашими читателями? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом.

sovet-ingenera.com

Биогазовая установка своими руками: интернет-мифы и сельская

Экология потребления.Усадьба: Выгодно ли производить биотопливо в домашних условиях в малых количествах в личном подсобном хозяйстве? Если у вас есть несколько металлических бочек и прочего железного хлама, а также бездна свободного времени и вы не знаете, как им распорядиться — да.

Предположим, природного газа в вашей деревне не было и не будет. А даже если есть, он денег стоит. Хотя и на порядок дешевле, чем разорительное отопление электричеством и жидким топливом. Ближайший цех по производству пеллет находится в паре сотен километров, везти накладно. Дрова купить с каждым годом всё сложнее, да и топить ими хлопотно. На этом фоне весьма заманчиво выглядит идея получать дармовой биогаз на собственном подворье из сорняков, куриного помёта, навоза от любимой свинки или содержимого хозяйского нужника. Достаточно лишь смастерить биореактор! По телевизору рассказывают, как экономные немецкие фермеры согревают себя «навозными» ресурсами и никакой «Газпром» им теперь не нужен. Вот уж где справедлива поговорка «с фекалий плёнку снимет». Интернет пестрит статьями и роликами на тему «биогаз из биомасс» и «биогазовая установка своими руками». Но о практическом применении технологии у нас мало что известно: про производство биогаза в домашних условиях говорят все, кому не лень, но конкретные примеры в деревне, так же, как и легендарный Ё-Мобиль на дороге, мало кто видел живьём. Попробуем разобраться, почему это так и каковы перспективы прогрессивных биоэнергетических технологий на селе.

Что такое биогаз + немного истории

Биогаз образуется в результате последовательного трёхступенчатого разложения (гидролиз, кислото- и метанообразование) биомассы различными видами бактерий. Полезная горючая составляющая — метан, может присутствовать также водород.

Процесс бактериального разложения, в результате которого образуется горючий метан

В большей или меньшей степени горючие газы образуются в процессе разложения любых остатков животного и растительного происхождения.

Ориентировочный состав биогаза, конкретные пропорции составляющих зависят от применяемых сырья и технологии

Люди издавна пытаются использовать этот вид природного топлива, в средневековых хрониках содержатся упоминания о том, что жители низменных районов нынешней Германии ещё тысячелетие назад получали биогаз из гниющей растительности, погружая в болотную жижу кожаные мехи. В тёмные средние века и даже просвещённые столетия наиболее талантливые метеористы, благодаря специально подобранной диете умевшие пустить и вовремя поджечь обильный метановый flatus, вызывали неизменный восторг публики на весёлых ярмарочных представлениях. Промышленные биогазовые установки с переменным успехом начали строить с середины XIX века. В СССР в 80-е годы прошлого века была принята, но не реализована госпрограмма по развитию отрасли, хотя с десяток производств всё же запустили. За рубежом технология получения биогаза совершенствуется продвигается относительно активно, общее число работающих установок исчисляется десятками тысяч. В развитых странах (ЕЭС, США, Канада, Австралия) это высокоавтоматизированные крупные комплексы, в развивающихся (Китай, Индия) — полукустарные биогазовые установки для дома и небольшого крестьянского хозяйства.

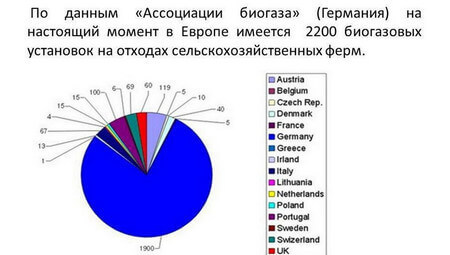

Процентное соотношение числа биогазовых установок в странах Евросоюза. Отчётливо видно, что технология активно развивается только в Германии, причина — солидные государственные дотации и налоговые льготы

Какое применение находит биогаз

Понятно, что в качестве топлива, раз он горит. Отопление производственных и жилых зданий, генерация электроэнергии, приготовление пищи. Однако не всё так просто, как показывают в роликах, разбросанных по ютюбу. Биогаз должен стабильно гореть в теплогенерирующих установках. Для этого его параметры газовой среды необходимо привести к довольно жёстким стандартам. Содержание метана должно быть не ниже 65% (оптимум 90-95%), водород отсутствовать, водяные пары выведены, углекислый газ удалён, оставшиеся составляющие инертны к высоким температурам.

Использовать биогаз «навозно-животного» происхождения, не освобождённый от зловонных примесей, в жилых домах невозможно.

Нормируемое давление — 12,5 бар, при значении менее 8-10 бар автоматика в современных моделях отопительного оборудования и кухонного оборудования прекращает подачу газа. Очень важно, чтобы характеристики поступающего в теплогенератор газа были стабильными. В случае скачка давления за пределы нормы сработает клапан, включать обратно придётся вручную. Плохо, если используются устаревшие газовые приборы, не оснащённые системой газ-контроля. В лучшем случае может выйти из строя горелка отопительного котла. Худший вариант — газ потухнет, но его поступление не прекратится. А это уже чревато трагедией. Обобщим сказанное: характеристики биогаза необходимо привести к необходимым параметрам, а технику безопасности соблюдать неукоснительно. Упрощённая технологическая цепочка получения биогаза. Важный этап — сепарация и газоотделение

Какое сырьё используют для получения биогаза

 Растительное и животное сырьё

• Растительное сырьё отлично подходит для производства биогаза: из свежей травы можно получить максимальный выход топлива — до 250 м3 на тонну сырья, содержание метана до 70%. Несколько меньше, до 220 м3 можно получить из кукурузного силоса, до 180 м3 из свекольной ботвы. Пригодны любые зелёные растения, хороши водоросли, сено (100 м3 из тонны), но пускать ценные корма на топливо имеет смысл лишь при их явном избытке. Невелик выход метана из жома, образующегося при изготовлении соков, масел и биодизеля, но и материал дармовой. Недостаток растительного сырья — длительный производственный цикл, 1,5-2 месяца. Можно получать биогаз и из целлюлозы, других медленно разлагающихся растительных отходов, но эффективность крайне низкая, метана образуется мало, производственный цикл очень длительный. В заключение скажем, что растительное сырьё обязательно должно быть мелко измельчено.
•  Сырьё животного происхождения: традиционные рога и копыта, отходы молокозаводов, боен и перерабатывающих предприятий также пригодно и тоже в измельчённом виде. Самая богатая «руда» — животные жиры, выход высококачественного биогаза с концентрацией метана до 87% достигает 1500 м3 на тонну. Тем не менее, животное сырьё в дефиците и, как правило, ему находят иное применение.

Горючий газ из экскрементов

• Навоз дёшев и во многих хозяйствах имеется в достатке, однако выход и качество биогаза значительно ниже, чем из других видов. Коровьи лепёшки и лошадиные яблочки можно использовать в чистом виде, ферментация начинается сразу, выход биогаза 60 м2 на тонну сырья с невысоким содержанием метана (до 60%). Производственный цикл короткий, 10-15 дней. Свиной навоз и куриный помёт токсичны — чтобы полезные бактерии могли развиваться, его смешивают с растительными отходами, силосом. Большую проблему представляют моющие составы, ПАВы, которые применяются при уборке животноводческих помещений. Вкупе с антибиотиками, которые в большом количестве попадают в навоз, они угнетают бактериальную среду и тормозят образование метана. Не применять дезинфицирующих средств вовсе невозможно и агропредприятия, вложившиеся в производство газа из навоза, вынуждены искать компромисс между гигиеной и контролем над заболеваемостью животных с одной стороны и поддержанием продуктивности биореакторов с другой.
• Человеческие экскременты, совершенно бесплатные, тоже подходят. Но использовать обычные канализационные стоки нерентабельно, слишком мала концентрация фекалий и высока дезинфицирующих средств, ПАВ. Технологи утверждают, что их можно было бы использовать лишь в случае, если в канализацию будут поступать «продукты» только из унитаза при условии, что смыв чаши осуществляется лишь одним литром воды (стандарт 4/8 л). И без моющих средств, естественно.

Дополнительные требования к сырью

Серьёзная проблема, с которой сталкиваются хозяйства, установившие у себя современное оборудование для получения биогаза — сырьё не должно содержать твёрдых включений, случайно попавший в массу камень, гайка, кусок проволоки или доска закупорит трубопровод, выведет из строя дорогостоящий фекальный насос или мешалку. Нужно сказать, что приведенные данные по максимальному выходу газа из сырья соответствуют идеальным лабораторным условиям. Чтобы приблизиться в реальном производстве к этим цифрам, необходимо соблюсти ряд условий: поддерживать необходимую температуру, периодически перемешивать мелко измельчённое сырье, вносить добавки, активизирующие ферментацию и т.д. На кустарной установке, собранной по рекомендациям статей о «получении биогаза своими руками», едва лишь можно достичь 20% от максимального уровня, высокотехнологические установки позволяют добиваться значений в 60-95%.

Достаточно объективные данные по максимальному выходу биогаза для различных типов сырья

Устройство биогазовой установки

• «Домашняя» биогазовая установка. Как минимум, необходимо иметь два герметичных сосуда, биореактор и накопитель, в который по трубочке отводится газ. Желательно иметь третий сосуд, куда биогаз будет закачиваться под давлением, тогда во втором частично осядет влага. Конструкция несильно отличается от самогонного аппарата. Сырьё хорошо бы постоянно помешивать, для этого нужна мешалка и электродвигатель или здоровый выносливый мужик. Рассчитывать на высокую производительность и хорошее качество биогаза особо не стоит.
•  Промышленная установка по производству биогаза. Не будем вдаваться в подробности, лучше приведём принципиальную схему:Оборудование включает в себя, как минимум, реактор и газгольдер, сепаратор, мешалки, насосы, компрессорную станцию, систему поддержания постоянной температуры, устройства безопасности, управление. Для интенсификации процессов применяют также кавитаторы, устройства для анализа среды и внесения активаторов, и т.д
• Состав полученного биогаза необходимо нормализовать, после хранилища он поступает на разделительные и сорбционные колонки, далее в газгольдере доводится до необходимого давления и лишь только тогда поступает в магистраль, ведущую к теплогенераторам. Биоэнергетическое производство в составе современного животноводческого комплекса.Включение в его состав теплиц и цеха по производству удобрений повышает рентабельность.

Выгодно ли заниматься производством биогаза

 Мы уже упоминали, что в развитых странах строят крупные промышленные установки, а в развивающихся главным образом мелкие, для небольшого хозяйства. Объясним, почему так:

• Бедные страны. В кустарной установке при её чудовищной неэффективности всю работу можно производить вручную. Для стран, где крестьянам за тяжёлый труд платят сущие копейки, в этом есть выгода. Тем более, что в тёплых краях урожай можно собирать несколько раз в год и дешёвое растительное сырьё имеется в избытке. Вложения в простейшую систему относительно небольшие, с низким качеством биогаза люди готовы мириться. Хозяину дешевле приставить к допотопному котлу или плите «смотрящего», чем приобретать оборудование для нормализации биогаза. Китайские крестьяне заготавливают сырьё для производства биогаза
• Богатые страны. В Германии, мировом лидере в области производства биогаза, почти половина птицефабрик и крупных животноводческих хозяйств вырабатывает собственный метан. Процессы максимально автоматизированы, качество биогаза высокое, производственные мощности большие. Отработанное сырьё проходит дополнительную обработку, минерализуется, в результате хозяйства получают обеззараженное неагрессивное комплексное удобрение. Несмотря на высокие показатели выхода метана из сырья, и немалые цены на энергоносители, специалисты утверждают, что для фермеров биогазовая энергетика оправдывает себя лишь потому, что государство дотирует 50% стоимости оборудования. Дополнительную выгоду можно получить, произведя из газа электроэнергию. Во-первых, правительство покупает её по завышенным ценам; во-вторых, таким образом можно минимизировать последствия неравномерного сезонного производства биогаза. За улучшение экологического состояния земель в результате применения не агрессивного навоза, а «мягкого» удобрения государство тоже доплачивает. Биогазовое производство в Германии: экологично, эстетично, возможно только благодаря финансовой помощи федерального правительства
•  Россия. Худо-бедно биогазовая энергетика развивается и у нас. Время от времени СМИ рапортуют о пуске очередного производства, в интервью радостный учёный, проектировщик или директор хозяйства сообщает, что срок окупаемости установки — один год. Но жизнь вносит свои коррективы. Со временем оказывается, что при составлении бизнес-плана не учли эксплуатационные расходы, на практике выход газа намного ниже, чем планировалось, а сроки ферментации намного выше. Те, кто поработал с полгодика, уже называют срок окупаемости инвестиций в 5 лет. А по истечении этого времени люди вообще стараются не давать интервью. К сожалению, биоэнергетикой у нас занимаются разрозненные коллективы и заслуживающих доверия данных по доходности в условиях России нет. В целом можно предположить, что, с учётом меньших, чем на Западе, цен на энергоносители и доступность местных видов топлива, производство биогаза в нашей стране находится на грани рентабельности, что не способствует её развитию без поддержки государства.

Имеет ли смысл производить биотопливо в домашних условиях

Выгодно ли производить биотопливо в домашних условиях в малых количествах в личном подсобном хозяйстве? Если у вас есть несколько металлических бочек и прочего железного хлама, а также бездна свободного времени и вы не знаете, как им распорядиться — да. Но экономия, увы, мизерная. А уж вкладывать деньги в высокотехнологичное оборудование при небольших объёмах поступления сырья и производства метана не имеет смысла ни при каком раскладе.

Очередной ролик отечественного Кулибина

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Без перемешивания сырья и активации процесса ферментации выход метана составит не более 20% от возможного. Значит, в лучшем случае с 100 кг (загрузка бункера) отборной травы можно получить 5 м3 газа без учёта сжатия. И будет хорошо, если содержание метана превысит 50% и не факт, что он будет гореть в теплогенераторе. По утверждению автора, сырьё загружается ежедневно, то есть производственный цикл у него — одни сутки. На самом деле необходимое время — 60 суток. Количества полученного изобретателем биогаза, содержащегося в 50-литровом баллоне, который он сумел заполнить, в морозную погоду для отопительного котла мощностью 15 кВт (жилой дом около 150 м2) хватит на 2 минуты.

Тем, кого возможность производства биогаза заинтересовала, рекомендуется внимательно изучить проблему, особенно с финансовой точки зрения, с техническими вопросами обратиться к специалистам, имеющим опыт подобных работ. Весьма ценной будет практическая информация, полученная в тех хозяйствах, где биоэнергетические технологии уже используются какое-то время. опубликовано econet.ru



econet.ru

Газпром кузнеца Давыдова попахивает навозом | Fermer.Ru — Фермер.Ру — Главный фермерский портал

Сельский житель из Липецкой области навострился добывать «голубое топливо» из коровьих лепешек

На берегу пруда в селе Вышнее Большое убого торчат пеньки срубленных деревьев: едва наступают холода, местные жители хватаются за топоры. А семья Давыдовых уже пять лет отапливает свой дом почти дармовым газом. «Голубое топливо» она добывает на собственном подворье. Но не из подземного месторождения, а из… ямы с навозом! За сырьем далеко ходить не надо. Давыдовы, как все в округе, держат корову, бычка, свиноматок. Без живности в деревне нынче пропадешь: колхоз здешний почил в бозе. Много чего на селе недостает, а вот, пардон, дерьма — навалом. Кузнец Юрий Давыдов нашел отходам замечательное применение — соорудил биогазовую установку.
— У моего мужика руки золотые, — не нахвалится жена Людмила Петровна.
Живут Давыдовы в вычурном двухэтажном строении, сразу бросающемся в глаза на фоне неприметных изб. По вечерам все семейство не на печке греется, а собирается у камина.
Энергетическую проблему Давыдов решил так. Вырыл большую яму. Уложил в нее огромные бетонные кольца: сам отливал! Накрыл ее железным колоколом весом в тонну. Трубы в сторону от агрегата отвел. А потом собрал у всех соседей навоз, заполнил пахучей массой установку и стал ждать. Соседи поначалу подумали, что он спятил.
— За раз надо пять тонн говна, — безо всяких там словесных изысков, по-простецки, описывает мне технологический процесс Людмила Петровна. — Уже через несколько дней купол начинает наполняться газом. Летом, когда жарко, дело быстрее идет, зимой чуть помедленнее. Если газ не стравливать, может здорово рвануть! Один раз я замешкалась, так купол из-под земли на полтора метра вышел.
Давыдовы сначала собственным газом баньку отапливали, еду на нем поросятам варили, а потом и в дом его провели. Шестилетний сынишка Славка бегает зимой по комнатам в шортиках и босиком: тепло!
— Юрка мой — сам себе Газпром, — улыбается его жинка. Слух об удивительной установке разнесся далеко за пределы села Вышнее Большое. Местный Левша свое ноу-хау в секрете не держит:
— А что тут хитрого? Не мною замечено, что навоз выделяет метан.
Юрий — самоучка. Никто его кузнечному делу и прочим премудростям не учил. В молодости вел он в школе уроки труда, будущая жена Людмила была его ученицей.
— Он опять что-нибудь удумал, непоседа, — шепнула мне напоследок Людмила Петровна. — Двор перекопал. Вроде теперь свет из ветра получать собирается…
Светлана ТУРЬЯЛАЙ.
(Наш соб. корр.).
Липецкая область.
Фото автора и Александра ЕЛЕЦКИХ.
На снимке: Липецкий умелец и его «мини-завод».
На снимке: Чертеж биогазовой установки

СДЕЛАЙ САМ
Получение газа в домашних условиях
Смешать 1,5 тонны коровьего навоза и 3,5 тонны сгнившей листвы, ботвы и прочих отходов.
Добавить в смесь воды до 60 — 70 процентов влажности.
Заложить смесь в яму и с помощью змеевика разогреть до 35 градусов. Дальше смесь начнет бродить и без доступа воздуха сама разогревается до 70 градусов.
Время производства газа из навоза — две недели.
Чтобы купол под давлением газа не слетел с ямы, к нему с помощью тросов необходимо прикрепить противовес.
В день установка вырабатывает до 40 кубометров «голубого топлива». Пяти тонн смеси ей хватает на шесть месяцев.

Газета Комсомольская правда от 18 ноября 2000 года.
С сайта www.anastasia.ru

Биогаз. И греет и варит

ЧТО ТАКОЕ БИОГА3?

В последнее время все большее внимание привлекают нетрадиционные с технической точки зрения источники энергии: солнечное излучение, морские приливы и волны и многое другое. Некоторые из них например, ветер — находили широкое применение и в прошлом, а сегодня переживают второе рождение. Одним из «забытых» видов сырья является и биогаз, использовавшийся еще в Древнем Китае и вновь «открытый»в наше время.

Что же такое биогаз! Этим термином обозначают газообразный продукт, получаемый в результате анаэробной, то есть происходящей без доступа воздуха, ферментации (перепревания) органических веществ самого разного происхождения. В любом крестьянском хозяйстве «в течение года собирается значительное количество навоза, ботвы растений, различных отходов. Обычно после разложения их используют как органическое удобрение. Однако мало кто знает, какое количество биогаза и тепла выделяется при ферментации. А ведь эта энергия тоже может сослужить хорошую службу сельским житепям.

Биогаз — смесь газов. Его основные компоненты: метан (Ch5 — 55—70% н углекислый газ (СО2] — 28—43%, в также в очень малых количествах другие газы, например — сероводород [h3S].
В среднем 1 кг органического вещества, биологически разложимого на 70%, производит 0,18 кг метана, 0,32 кг углекислого газа, 0,2 кг воды м 0,3 кг неразложимого остатка.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПРОИЗВОДСТВО БИОГАЗА

Поскольку разложение органических отходов происходит за счет деятельности определенных типов бактерий, существенное влияние на него оказывает окружающая среда. Так, количество вырабатываемого газа в значительной степени згвисит от температуры: чем теплее, тем выше скорость и степень ферментации органического сырье. Именно поэтому, вероятно, первые установки для получения биогаза появились в странах с теплым климатом. Однако применение надежной теплоизоляции, а иногда и подогретой воды позволяет освоить строительство генераторов биогаза в районах, где температура зимой опускается до —20°. Существуют определенные требования и к сырью: оно должно быть подходящим для развития бактерий, содержать биологически разлагающееся органическое вещество и в в бльшом количестве воду (90—94%). Желательно, чтобы среда была нейтральной и без веществ, мешающих действию бактерий: например, мыла, стиральных порошков, антибиотиков.

Для получения биогаза можно использовать растительные и хозяйственные отходы, навоз, сточные воды и т. п. В процессе ферментации жид¬кость в резервуаре имеет тенденцию к разделению на три фракции. Верхняя — корка, образованная из крупных частиц, увлекаемых поднимающимися пузырьками газа, через некоторое время может стать достаточно твердой и будет мешать выделению биогаза. В средней части ферментатора скапливается жидкость, а нижняя, грязеобразная фракция выпадает в осадок.

Бактерии наиболее активны в средней зоне. Поэтому содержимое резервуара необходимо периодически перемешивать — хотя бы один раз в сутки, а желательно — до шести раз. Перемешивание может осуществляться с помощью механических приспособлений, гидравлическими средствами (рециркуляция под действием насоса;, под напором пневматической системы (частичная рециркуляция биогаза) или с помощью различных методов самоперемешивания.

УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ БИОГАЗА

В Румынии генераторы биогаза получили широкое распространение. Одна из первых индивидуальных установок (рис. 1А) была введена в эксплуатацию еще в декабре 1982 года. С тех пор она успешно обеспечивает газом три соседствующие семьи, имеющие каждая по обычной газовой плите с тремя конфорками и духовкой.

Ферментатор находится в яме диаметром около 4 м и глубиной 2 м (объем примерно 25 м3), выложенной изнутри кровельным железом, сваренным дважды: сначала электрической сваркой, а затем, для надежности, газовой. Для антикоррозионной защиты внутренняя поверхность резервуара покрыта смолой. Снаружи верхней кромки ферментатора сделана кольцевая канавка из бетона глубиной примерно 1 м, выполняющая функцию гидрозатвора; в этой канавке, заполненной водой, скользит вертикальная часть колокола, закрывающего резервуар. Колокол высотой около 2,5 м — из листовой двухмиллиметровой стали. В верхней его части и собирается газ.

Автор этого проекта выбрал вариант собирания газа в отличие от других установок с помощью трубы, находящейся внутри ферментатора и имею¬щей три подземных ответвления — к трем хозяйствам. Кроме того, вода в канавке гидрозатвора проточная, что предотвращает обледенение а зимнее время.
Ферментатор загружается примерно 12 м3 свежего навоза, поверх которого выливается коровья моча (без добавления воды). Генератор начинает работать через 7 дней после наполнения.

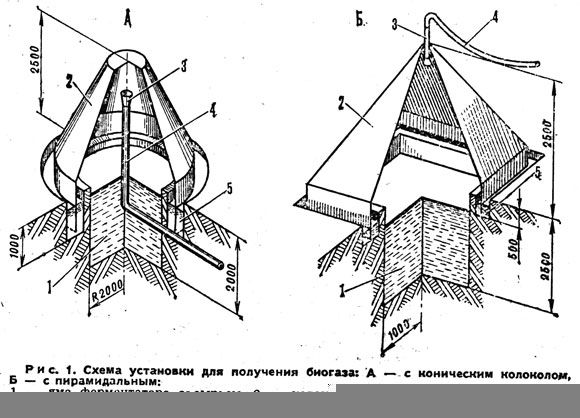

Похожую компоновку имеет еще одна установка (рис. 1Б). Ее ферментатор сделан в яме, имеющей квадратное поперечное сечение размерами 2х2 и глубиной примерно 2,5 м. Яма облицована железобетонными плитами толщиной 10—12 см, оштукатурена цементом и покрыта для герметичности смопой. Канавка гидрозатвора глубиной около 50 см также бетонная, колокол сварен из кровельного железа и может на четырех «ушках» свободно скользить по четырем вертикальным направляющим, установленным на бетонном резервуаре. Высота колокола примерно 3 м, из которых 0,5 м погружено в канавку.

При первом наполнении в ферментзтор было загружено 8 м3 свежего коровьего навоза, а сверху залито примерно 400 л коровьей мочи. Через 7— 3 дней установка уже полностью обеспечивала владельцев газом.

Аналогичную конструкцию имеет и генератор биогаза, рассчитанный на прием 6 м3 смешанного навоза (от коров, овец и свиней]. Этого оказалось достаточно, чтобы обеспечить нормальную работу газовой плиты с тремя конфорками и духовкой.

Еще одна установка отличается любопытной конструктивной деталью: ря-10м с ферментатором уложены присоединенные к нему с помощью Т-образного шланга три большие тракторные омеры, соединенные и между собой рис. 2). В Ночное время, когда биогаз не используется и накапливается под колоколом, возникает опасность, что последний из-за избыточного давления опрокинется. Резиновый резервуар служит дополнительной емкостью. Ферментатора размером 2х2х1,5 м вполне достаточно для работы двух горелок, а при увеличении полезного обёъма установки до 1 м3 можно получить количество биогаза, достаточное и для обогрева жилища. Особенность этого варианта установки — устройство колокола 0 138 см и высотой 150 см из прорезиненного полотна, применяемого для изготовления надувных лодок. Ферментатор представляет собой металлический резервуар 0 140Х300 см и имеет объем 4,7 м3. Колокол вводится в находящийся в ферментаторе навоз на глубину не менее 30 см для обеспечения гидравлического заслона выходу биогаза в атмосферу. В верх ней части разбухающего резервуара предусмотрен кран, соединенный со шлангом; по нему газ поступает к газовой плите с тремя конфорками и колонке для нагрева воды. Чтобы обеспечить оптимальные условия для работы ферментатора, навоз смешивается с горячей водой. Наилучшие результаты установка показала при влажности сырья 90% и температуре 30—35°.

Для обогрева ферментатора используется и эффект теплицы. Над ем костью сооружается металлический каркас, который покрывают полиэтиленовой пленкой: при неблагоприятных
погодных условиях она сохраняет теп¬ло и позволяет заметно ускорить процесс разложения сырья.

В Румынии генераторы биогаза используются и в государственных или кооперативных хозяйствах. Вот один из них. Он имеет два ферментатора ем¬костью по 200 м3, закрытых каркасом с полиэтиленовой пленкой (рис. 3). Зимой навоз обогревается горячей водой. Производительность установки составляет 300—480 м3 газа в день. Такого количества вполне хватает для обеспечения всех потребностей местного агропромышленного комплекса.

ПРАКТИЧЕСКИЕ СОВЕТЫ
Как уже отмечалось, решающую роль в развитии процесса ферментации играет температура: нагрев сырья с 15° до 20° может вдвое увеличить . производство Энергоносителя. Поэтому часть генератора-торов имеет специальную систему подогрева сырья, однако большинство установок не оборудовано ею, они используют лишь тепло, выделяемое в процесса самого разложения органических веществ.

Одним из важнейших условий нормальной работы ферментатора является наличие надежной теплоизоляции. Кроме того, необходимо свести к минимуму потери тепла при очистке и наполнении бункера ферментатора.

Необходимо помнить также о необходимости обеспечения биохимического равновесия. Иногда темпы производства бактериями кислот выше, чем темпы их потребления бактериями второй группы. В этом случае кислотность массы растет, а выработка биогаза снижается. Положение может быть исправлено либо уменьшением ежедневной порции сырья, либо увеличением его растворимости (по возможности, горячей водой), либо, наконец, добавкой нейтрализующего вещества — например известкового молока, стиральной или питьевой соды.

Производство биогаза может уменьшиться за счет нарушения соотношения между углеродом и азотом. В этом случае в ферментатор вводят вещества, содержащие азот, — мочу или в небольшом количестве соли аммония, используемые обычно в качестве химических удобрений (50—100 г на 1 м3 сырья).

Следует помнить, что высокая влажность и наличие сероводорода (содержание которого в биогазе может достигать 0,5%) стимулируют повышенную коррозию металлических частей установки. Поэтому состояние всех остальных элементов ферментатора следует регулярно контролировать и в местах повреждений тщательно защищать: лучше всего свинцовым суриком — в один или два слоя, а затем еще двумя слоями любой масляной краски.

В качестве трубопровода для транспортировки биогаза от выпускного патрубка в верхней части колокола установки до потребителя могут использоваться как трубы (металлические или пластмассовые), так и резиновые шланги. Их желательно вести в глубокой траншее, чтобы исключить разрывы из-за замерзания зимой конденсировавшейся воды. Если же транспортировка газа с помощью шланга осуществляется по воздуху, то для отвода конденсата необходимо специальное устройство. Самая простая схема такого приспособления представляет собой U-образную трубку, присоединенную к шлангу в самой нижней его точке (рис. 4). Длина свободной ветви трубки (х) должна быть больше, чем выраженное в миллиметрах водяного столба давление биогаза. По мере то¬го как в трубку стекает конденсат из трубопровода, вода выливается через ее свободный конец без утечки газа.

В верхней части колокола целесообразно также предусмотреть патрубок для установки манометра, чтобы по величине давления судить о количестве накопленного биогаза.

Опыт эксплуатации установок показал, что использование в качестве сырья смеси разных органических веществ дает больше биогаза, чем при загрузке ферментатора одним из компонентов. Влажность сырья рекомендуется немного уменьшать зимой (до 88—90%) и повышать летом (92—94%). Вода, которую используют для разбавления, должна быть теплой (желательно 35—40°). Сырье подается порциями, по крайней мере один раз в сутки. После первой загрузки ферментатора нередко сначала вырабатывается биогаз, который содержит более 60% углекислого газа и поэтому не горит. Этот газ удаляют в атмосферу, и через 1 —3 дня установка начнет функционировать нормально.

По материалам журнала «Техниум», СРР

ЕЩЁ РАЗ про БИОГАЗ
Редакция получила много писем по публикации «Биогаз: и греет, и варит» (см. «М-К» Н9 1 за 1987 год), подготовленном по материалам румынского журнала «Техниум». Читателей привлекла как сама тема, так и описываемые в статье конструкции. Многие интересуются деталями устройств биоустановок, спрашивают, как изготовить отдельные узлы. Дополнительные разъяснения и рекомендации возможных решений элементов конструкций дает наш консультант инженер П. Зак.
* * *
У читателей прежде всего возникает вопрос о согласовании имеющихся потребностей с размерами установки. Так многие и пишут размер доме, скажем, 5Х6 м (или объем, например, 150 м3) семья — 4 человека, надо обогреваться и кухню обеспечить, каких размеров требуется установка7
Имеющийся опыт свидетельствует, что в среднем на отопление дома площадью 40—50 м2 и четырехконфорочную плиту необходимо в час 3,0—3,5 м3 биогаза При оборудовании местной системы обогрева можно использовать широко применяемый автоматический отопительный газовый водонагреватель АОГВ-11, 3-3-У

Важный фактор, определяющий интенсивность газообразования, — температура процесса Не следует забывать, что в статье «Биогаз и греет, и варит» описан опыт, относящийся к стране с достаточно мягким климатом Видимо, для более суровых климатических условий подогрев нужнее, возможно, даже и в установившемся процессе А если подогрев предусматривать, то представляется целесообразным использовать его как эффективный регулирующий фактор, за счет которого можно увеличить газообразование в несколько раз (Об еще одном управляющее факторе — перемешивании — скажем далее )

Теперь, учитывая совместное влияние названных факторов на мощность установки, можно дать некоторые рекомендации

При выборе размеров ферментатора можно ориентироваться на варианты, приведенные в прошлой публикации, с учетом более сурового климата стоит добавить в установку нагревательный элемент, например, в виде змеевиков Подобная эксплуатация сразу позволит выявить влияние нагрева на производительность устройства. Для систематизации доводочных работ рекомендуется завести тетрадь (не полагаясь на память) и записывать все изменения — как вводимые, так и получаемые Практика показывает, что каждые 10° дополнительного нагрева биомассы удваивают выход газа с 1 м3 ферментатора

Вот некоторые данные для тех, кто собирается заняться проектированием установки. Из 1 т сырья получается 80— 100 м2 газа Его теплотворная способность примерно 5500— 6000 ккал/м3. Для сравнения бытовой газ не намного калорийнее — всего 7000 ккал/м 3

Теперь о биологии процесса Метанопроизводящие бактерии имеются в самом сырье Культуры их развиваются в ферментаторе до трех недель, пока масса не начнет выделять газ При использовании готовой «закваски» из предыдущей порции из уже работающего ферментатора срок начала выработки газа сокращается примерно до недели

Метанопроизводящие бактерии разделяются на три группы. Психрофильные эффективно работают в диапазоне+5.+20° При дальнейшем повышении температуры развиваются мезофильные бактерии, их рабочий диапазон +30 +42° А при еще более высокой температуре проявляется действие уже термофильных бактерий, которые работают в очень узком диапазоне +54 +56°

Большое число вопросов относится к конструкции установки, в первую очередь — созданию возможности периодической дозаправки сырья и перемешивания биомассы без разгерметизации колокола Прежде всего нужно сказать, что беспрерывную выработку газа можно получить путем дублирования установок С двумя ферментаторами при по¬очередной их перезаправке удается обойтись без усложнения конструкции

Поэтому будущему создателю установки для производства биогаза следует сравнить, применительно к своим возможностям, три схемы простейшая с периодической пере¬заправкой, спаренные простейшие, с поочередной перезаправкой, со специальным устройством, обеспечивающим непрерывную подачу газа
Выбирая третью схему, надо иметь в виду, что для работы ферментатора требуется не только дозаправка сырь-ем, но и удаление отходов

В последней схеме дозаправка сырья и удаление отходов не равнозначны по периодичности Так, удаление отходов можно совмещать с остановкой процесса на чистку и ревизию системы Что же касается дозаправки, то она делается чаще и осущестеляется проще ежедневно снизу убирается ‘/10 объема и сверху добавляется столько же свежего био-сырья

Один из возможных путей дозаправки ферментатора без потери газа основан на так называемом принципе сообщающихся сосудов. Для этого рядом с ямой ферментатора устраивается небольшая заправочная емкость, соединенная с ней трубопроводом, расположенным ниже уровня жидкости (рис 1) Трубопровод делается из куска керамической канализационной или асбоцементной трубы, которая вмуровывается в стенки емкостей Такая система сама по себе является жидкостным затвором газа Повысить эффективность подачи концентрата можно с помощью вставной воронки-бункера (рис. la). Проталкивать гущу через трубопровод можно и простейшим сетчатым поршнем. Одновременно он используется и в качестве заслонки, препятствующей самоперемешизанию биомассы между обеими емкостями.

Много вопросов вызывает необходимость периодического перемешивания биомассы. Как выполнять эту операцию без разгерметизации? Не все знают о возможности ее самоперемешивания. Вспомним эффект конвекции: его можно наблюдать в комнате, когда какая-нибудь пушинка оказывается над батареей отопления, плывет вверх, опускается у противоположной стены и снова увлекается воздушным потоком к батарее. Этот эффект тепловой циркуляции среды нетрудно получить и в ферментаторе, если разместить в нижней его части подогревательные трубы (змеевик), сместив их к одному краю; конвекция обеспечит самоперемешивание. В начавшемся процессе газообразования к этому добавится эффект подъема газовых пузырьков а зоне, находящейся над подогревателем.

Несложно сделать и механический перемешиватель биомассы. Особенно целесообразен он в местности с мягким климатом, где отпадает необходимость в использовании подогрева. Как показывает практика, лучше это предусмотреть заранее. Ведь если система сама выйдет на подогрев, то зачем тогда, спрашивается, тратить энергию на перемешивание. Кроме того, вовсе не обязательно перемешивать массу непрерывно. Можно делать это периодически, например, утром и вечером. Стоит даже превратить эту операцию в дополнительную, регулировочную. Для этого достаточно следить за положением колокола: как только он опустится к нижнему уровню (малый запас газа), надо перемешать биомассу — и выделение газа тотчас же увеличится.

Простейшую мешалку несложно изготовить в виде крыльчатки с приводом гибкими связями через тот же сифонный трубопровод (рис. 3). При этом нет необходимости в непрерывном вращении в одну сторону. Если мешалка имеет радиальные лопасти, достаточно качательных движений. Можно ограничиться и одной лопастью (рис. 2). Вообще здесь простор для собственных решений. В качестве тяг лучше использовать негниющие материалы, например, изолированный электропровод или капроновый (хлоридный) шнур, про¬дающийся в хозяйственных магазинах как бельевой.

Существует и проблема устойчивости колокола. Читатели, внимательно изучившие материал «Биогаз: и греет, и варит», уже подметили, что если схемы, изображенные на рисунке 1, осуществить, не дорабатывая конструкцию, то колокол может потерять равновесие сразу, как всплывет: либо опрокинется, либо заклинит. На рисунке 3 в той же публикации не случайно предусмотрена направляющая труба для колокола, но подобная установка сложнее для домашнего изготовления.
На рисунке мы показываем схему уравновешивания колокола с двумя блоками (рис. 4а) и противовесом и вариант «журавль» (рис. 46). Погрешность, получающаяся за счет нестрого вертикального перемещения точки подвески колокола на «журавле» (по дуге окружности), пренебрежима в связи со значительным превышением плеча рычага над хо-дом коромысла.

Такая система уравновешивания колокола выгодна еще и тем, что ее можно использовать в качестве подъемного устройства при ревизии и очистке ферментатора. Учитывая это, нетрудно дополнить конструкцию некоторыми вспомогательными элементами: блоки лучше расположить на повторной стреле (ведь только приподнять колокол, чтобы работать под ним, категорически не разрешается — «НЕ СТОЙ. ПОД ГРУЗОМ!»). Стоит сделать поворотной и опору коромысла «журавля», а противовес наборным, как на складских весах. Но если в вашей местности моро¬зов не бывает, предусмотрите противовес в виде емкости, заполненной водой.

Самое же серьезное затруднение, стоящее на пути самодельщика, — изготовление колокола. Оцинкованное кровельное железо позволяет придать ему нужную форму простыми средствами, к тому же он будет нетяжелым. Но недолговечность такого материала при быстрой коррозии в условиях агрессивной среды заставляет искать другие варианты. Поэтому мы настоятельно советуем присмотреться к доступному металлолому. Старые емкости, например, от нефтепродуктов, будучи обрезанными, могут оказаться очень подходящим полуфабрикатом, как по форме (обычно с приварными сферическими днищами), так и по толщине листового материала: от 2 до 5 мм.

Видимо, ходовыми размерами колокола будут 0- 1—3 м и такая же высота. Если «бочка» окажется меньше, стоит подумать, делать ли большой колокол или взять два по¬меньше (например, 0 1,5 м), заодно вернувшись к варианту спаренных простейших установок.

У некоторых читателей возник вопрос об определении давления газа. Видимо, они не обратили внимания на очевидное: как только колокол всплывет — сила давления газа достигла величины массы колокола. Поясним это на при¬мере. При диаметре юбки колокола 2 м площадь ее сечения составит S=яR2=3,14X1=3,14 м2= 31 400 см2. При толщине стенки колокола 5 мм и высоте 2 м вес его состазит около 500 кг. Допустим, что фактический вес колокола ра¬вен 470 кг. Тогда колокол всплывет при давлении газа 0,15 ати. (В системе СИ масса М=470 кг, сила веса G= =4700 Н, давление газа р=4700 : 31 400=0,15 Н/см^ =0,15 ати).

По мере подъема колокола давление почти не изменится, его повышение будет происходить только за счет вытеснения объема жидкости, равного всплывшей части стенок колокола.
Отмечая невысокое давление газа, видим, что его (в случае необходимости) можно повысить простым способом:

установить на колоколе дополнительный груз, расположив его пониже, для лучшего равновесия колокола.

Несколько любопытных примеров для сравнения. Давление газа в городской сети находится в пределах 200—300 мм вод. ст., а допускаемое — до 600 мм вод. ст. В нашей же системе это давление должно быть также предельным. Естественно, возникает вопрос: разве личное подворье способно дать биосырья в достаточном количестве? Конечно же, нет. Наши рекомендации относятся в первую очередь к кооперативным животноводческим хозяйствам, получающим с каждым днем все большее развитие. Кроме того, резервы, и немалые кроются в колхозах и совхозах: иногда возле животноводческих ферм скапливается значительное количество навоза, который никак не используется. Местные жители могли бы его утилизировать, а затем уже вывозить на поля. Ведь отработанное сырье из ферментатора практически не теряет свою ценность как удобрение. Налицо двойная экономическая выгода.
В заключение вновь обращаемся к читателям с просьбой делиться своим опытом в конструировании и эксплуатации биогазовых установок.

По материалам журнала «Техниум», СРР

fermer.ru

готовое оборудование и самодельная установка

Вывоз, переработка и утилизация отходов с 1 по 5 класс опасности

Работаем со всеми регионами России. Действующая лицензия. Полный комплект закрывающих документов. Индивидуальный подход к клиенту и гибкая ценовая политика.

С помощью данной формы вы можете оставить заявку на оказание услуг, запросить коммерческое предложение или получить бесплатную консультацию наших специалистов.

Фермерским хозяйствам нелегко утилизировать навоз. Образуется его с излишком, много средств приходится тратить на вывоз и утилизацию. В небольших частных хозяйствах навоз активно используют в качестве бесплатного и эффективного удобрения. Оказывается, есть и иной способ полезного использования данного сырья, позволяющий получить природный газ.

Многие хозяйства уже сегодня занимаются производством биогаза из навоза, используя экологичную технологию, позволяющую получать ценный продукт. Биометан из навоза ценен хорошим качеством, потому применяется во многих странах.

Что такое биогаз

Биогаз из навоза – это экологически чистое топливо. По характеристикам он близок к природному газу, который извлекается из недр земли промышленным путем.

Биогаз может составить альтернативу обычному топливу, ведь изготавливается он из отходов жизнедеятельности животных и птиц, которых в избытке можно найти в любом сельском хозяйстве. При правильной обработке сырья можно получить бесцветный биогаз без характерного запаха, в котором содержится не менее 70 % метана.

Биогаз имеет хорошие характеристики. Один кубический метр такого топлива из навоза выпускает столько же тепла, что и полтора кг каменного угля.

Преимущества процесса

Переработкой навоза для получения биогаза занимались еще в советское время. На сегодняшний день многие страны занимаются данным видом промышленности, так как это выгодно, легко и не представляет опасности для окружающей среды.

Такой альтернативный биогаз не нуждается в трудоемком добывании сырья для производства, процесс его создания относительно дешев, а в окружающую среду не выделяются токсические вещества.

Конечно же, навоз можно использовать просто в качестве удобрения, если в хозяйстве всего несколько коров. Гораздо сложнее приходится крупным фермерам с сотнями голов скота, ведь каждый год им приходится избавляться от нескольких тонн навоза.

Чтобы навоз стал качественным удобрением, его необходимо хранить, соблюдая температурный режим. Но это требует лишних расходов, потому большинство фермеров просто собирают его в определенное место, а потом вывозят на пашни.

При неправильном хранении навоз теряет почти половину находящихся в нем азотистых соединений и большую часть фосфора, потому его показатели становятся гораздо хуже. В атмосферу же непрерывно из навоза выделяется газ метан, что ухудшает экологическую ситуацию.

Новейшие технологии получения биометана позволяют перерабатывать сырье таким образом, что полученный биогаз не имеет токсического эффекта для окружающей среды. Биогаз выделяет при сгорании невероятное количество энергии, а нагретый навоз после его использования становится очень ценным анаэробным удобрением.

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

• Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
• Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
• Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

При понижении температуры все типы бактерий становятся менее активными. В небольшом хозяйстве обычно пользуются мезофиллами, ведь в таком случае дополнительного нагрева не требуется. Дальше первичный биогаз можно использовать для искусственного нагрева навоза и активации термофильных бактерий.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза. По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров). При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново.

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

• В первую очередь биогаз сжимают при сильном давлении.
• В емкость направляют воду, в которой примесь растворится.

Если биогаз производится в огромных масштабах, то очистку производят известью, активированным углем и специальными фильтрами.

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

Установки для получения биогаза

Для изготовления установки недалеко от фермерских хозяйств, наилучшим образом подходит конструкция, которую впоследствии легко будет разобрать и перенести на другую территорию. Главное оборудование всей установки – это биореактор – емкость для заливки навоза и его брожения. Большие предприятия пользуются цистернами в 50 кубометров.

Небольшие частные хозяйства вместо цистерн используют резервуар под землей. Он выкладывается кирпичом в вырытой яме. Для герметичности и прочности все закрепляют цементной массой. Объем зависит от количества образующегося ежедневно навоза.

Для наземной установки могут применять цистерны из пластика, металла или поливинилхлорида.

Установки могут быть как автоматизированными (в них весь процесс происходит без участия человека), так и механическими (откачивать, доливать сырье, забирать биогаз, следить за давлением и температурой необходимо самостоятельно).

В небольшом хозяйстве желательно пользоваться электрическими насосами, мешалками, измельчителями, которые предотвратят появление корок на поверхности навоза и очистки сооружения от отходов.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв.

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

Резервуар никогда не должен быть абсолютно полон. Желательно пятую часть его объема оставлять незаполненной.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Расчет количества газа

В среднем, тонна навоза обеспечит владельца сотней кубометров биогаза. Для того чтобы рассчитать количество получаемого биогаза, необходимо умножить ежедневную массу навоза с каждого скота на количество животных.

Естественно, разные животные и птицы дают разное количество навоза:

• птицы (в первую очередь, куры) – 150-170 г в день
• корова — 34-36 кг
• коза – 900 – 1100 г
• лошадь – 14-16 кг
• овца – 900 – 1100 г
• свинья – 4-6 кг

Навоз свиней и коров дает большее количество топлива. Количество выделяемого биогаза можно увеличить, если добавить в смесь просо, ботву свеклы, болотные растения, водоросли или кукурузу (наличие хлорофилла в биомассе улучшает выделение метана).

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Полное использование продуктов биогазовой установки

При рациональном использовании навоза, отходов после образования биогаза может не быть вовсе. К примеру, углекислый газ применяют в качестве подкормки для овощных культур.

Шлам также используют для подкорневой подкормки.

Потому при наличии небольшой установки по производству биогаза будет полезно установить и биотеплицу, которая за счет удобрений и полученной энергии может работать круглый год.

stop-othod.ru

принцип работы, схемы и расчет

Одна из задач, которую приходится решать в сельском хозяйстве — утилизация навоза и растительных отходов. И это довольно серьезная проблема, которая требует постоянного внимания. На утилизацию уходят не только время и силы, но и приличные суммы. Сегодня есть, как минимум, один способ, позволяющий эту головную боль превратить в статью дохода: переработка навоза в биогаз. В основе технологии лежит природный процесс разложения навоза и растительных остатков за счет содержащихся в них бактерий. Вся задача в создании особых условий для наиболее полного разложения. Эти условия — отсутствие доступа кислорода и оптимальная температура (40-50^oC).

Все знают, как чаще всего утилизируют навоз: складывают в кучи, потом, после ферментации, вывозят на поля. В этом случае образовавшийся газ выделяется в атмосферу, туда же улетает и 40% содержащегося в исходном веществе азота и большая часть фосфора. Получающееся в результате удобрение далеко не идеально.

Как можно организовать переработку навоза в биогаз

Для получения биогаза необходимо чтобы процесс разложения навоза проходил без доступа кислорода, в закрытом объеме. В этом случае и азот, и фосфор остаются в остаточном продукте, а газ скопится в верхней части емкости, откуда его легко выкачать. Получаются два источника прибыли: непосредственно газ и эффективное удобрение. Причем удобрение высшего качества и безопасное на 99%: большая часть болезнетворных микроорганизмов и яйца гельминтов погибают, содержащиеся в навозе семена сорных трав теряют всхожесть. Существуют даже линии по расфасовке этого остатка.

Второе обязательное условие процесса переработки навоза в биогаз — это поддержание оптимальной температуры. Содержащиеся в биомассе бактерии, при низких температурах малоактивны. Они начинают действовать при температуре среды от +30^oC. Причем в навозе содержатся бактерии двух типов:

• мезофильные — они размножаются при температуре от +30^oC до +40^oC;
• термофильные — для их активного роста необходима температура от +50^oC до +60^oC.

  Сравнительная таблица затрат и эффективности мезофильного и термофильного разложения навоза. Как видите, денег нужно на старте в три-четрые раза больше, но на выходе получаете больше в десять раз

Термофильные установки с температурой от +43^oC до +52^oC являются наиболее эффективными: в них навоз обрабатывается 3 дня, на выходе с 1 литра полезной площади биореактора получается до 4,5 литров биогаза (это максимальный выход). Но на поддержание температуры в +50^oC требуются значительные расходы энергии, что не в каждом климате рентабельно. Потому чаще биогазовые установки работают на мезофильных температурах. В этом случае время переработки может составлять 12-30 дней, выход — примерно 2 литра биогаза на 1 литр объема биореактора.

Состав газа меняется в зависимости от сырья и условий переработки, но примерно он следующий: метан — 50-70%, двуокись углерода — 30-50%, а также содержится небольшое количество сероводорода (менее 1%) и совсем небольшой количество аммиака, водорода и соединений азота. В зависимости от конструкции установки в биогазе могут содержаться в значительном количестве пары воды, что потребует их осушения (в противном случае он просто не будет гореть). Как выглядит промышленная установка продемонстрировано в видео.

Это можно сказать целый завод по выработке газа. Но для частного подворья или небольшой фермы такие объемы ни к чему. Простейшую биогазовую установку легко сделать своими руками. Но вот вопрос: «Куда дальше направлять биогаз?» Теплота сгорания получаемого в результате газа от 5340 ккал/м3 до 6230 ккал/м3 (6,21 — 7,24 кВт.ч/м3). Потому его можно подавать на газовый котел для выработки тепла (отопление и горячая вода), или на установку по выработке электричества, на газовую печку и т.д. Вот как использует навоз от своей перепелиной фермы Владимир Рашин — конструктор биогазовой установки.

Получается, что имея хоть какое-то более-менее приличное количество скота и птицы, можно самому полностью обеспечить потребности своего хозяйства в тепле, газе и электричестве. А если установить на автомобили газовые установки, то и топливом для автопарка. Учитывая, что доля энергоносителей в себестоимости продукции 70-80% вы сможете только на биореакторе сэкономить, а потом и заработать множество денег. Ниже приведен скриншот экономического расчета рентабельности биогазовой установки для небольшого хозяйства (по состоянию на сентябрь 2014). Хозяйство мелким не назовешь, но и не крупное однозначно. Просим прощения за терминологию — это авторский стиль.

Это примерный расклад требуемых затрат и возможных доходов Схемы самодельных биогазовых установок

Возможно, вам будет интересно прочитать о том, как использовать солнечную энергию для отопления дома.

Схемы самодельных биогазовых установок

Простейшая схема биогазовой установки — это герметичная емкость — биореактор, в который сливается подготовленная жижа. Соответственно есть люк загрузки навоза и люк выгрузки переработанного сырья.

Простейшая схема биогазовой установки без «наворотов»

Емкость заполняется субстратом не полностью: 10-15% объема должно оставаться свободным для сбора газа. В крышку бака встраивается труба для отведения газа. Так как в полученном газе содержится довольно большое количество водяных паров, гореть в таком виде он не будет. Потому необходимо его для осушения пропустить через гидрозатвор. В этом нехитром устройстве большая часть водяного пара сконденсируется, и газ уже будет хорошо гореть. Потом газ желательно очистить от негорючего сероводорода и только потом его можно подавать в газгольдер — емкость для сбора газа. А оттуда уже можно разводить к потребителям: подавать на котел или газовую печь. Как сделать фильтры для биогазовой установки своими руками              смотрите в видео.

Большие промышленные установки размещают на поверхности. И это, в принципе, понятно — слишком велики объемы земельных работ. Но в небольших хозяйствах чашу бункера закапывают в землю. Это во-первых, позволяет снизить затраты на поддержание требуемой температуры, а во-вторых, на частном подворье и так достаточно всяких устройств.

Емкость можно взять готовую, или в вырытом котловане сделать из кирпича, бетона и т.д. Но придется в этом случае позаботиться о герметичности и непроходимости воздуха: процесс анаэробный — без доступа воздуха, потому необходимо создать непроницаемую для кислорода прослойку. Сооружение получается многослойным и изготовление такого бункера длительный и затратный процесс. Потому дешевле и проще закопать готовую емкость. Раньше это обязательно были металлические бочки, часто из нержавейки. Сегодня с появлением на рынке емкостей из ПВХ можно использовать их. Они химически нейтральны, имеют низкую теплопроводность, длительный срок эксплуатации, и стоят в разы дешевле нержавеек.

Биореактор не обязательно закапывать. Это очень неплохой вариант, и обслуживать его удобно. Но зимой придется еще дополнительные меры по утеплению принимать. А газ отводится в специальные мешки-газгольдеры

Но описанная выше биогазовая установка будет иметь малую производительность. Для активизации процесса переработки необходимо активное перемешивание массы, находящейся в бункере. В противном случае на поверхности или в толще субстрата образуется корка, которая замедляет процесс разложения, газа на выходе получается меньше. Перемешивание проводится любым доступным способом. Например, таким, как продемонстрировано в видео. Привод при этом можно сделать любой.

Есть еще один способ перемешивания слоев, но немеханический — барбитация: вырабатываемый газ под давлением подают в нижнюю часть емкости с навозом. Поднимаясь вверх, пузырьки газа будут разбивать корку. Так как подается все тот же биогаз, то никаких изменений условий переработки не будет. Также этот газ нельзя считать расходом — он снова попадет в газгольдер.

Как говорилось выше, для хорошей производительности необходима повышенная температура. Чтобы не особенно тратиться на поддержание этой температуры необходимо позаботиться об утеплении. Какого типа теплоизолятор выбирать, конечно, дело ваше, но сегодня самый оптимальный — пенополистирол. Он не боится воды, не поражается грибками и грызунами, имеет длительный срок эксплуатации и отличные показатели по теплоизоляции.

Для увеличения температуры субстрата подойдет любая технология обогрева. Важно добиться требуемой температуры. От этого зависит эффективность установки

Формы биореактора могут быть разные, но чаще всего встречается цилиндрическая. Она неидеальна с точки зрения сложности перемешивания субстрата, но используется чаще, потому что у людей накоплен большой опыт построения подобных емкостей. А если такой цилиндр разделить перегородкой, то можно использовать их как два отдельных резервуара, в которых процесс смещен по времени. При этом в перегородку можно встроить нагревательный элемент, таким образом решив проблему поддержания температуры сразу в двух камерах.

Если обычный цилиндр разделить вертикальной перегородкой, получить можно две камеры для переработки

В самом простом варианте самодельные биогазовые установки — это прямоугольной формы яма, стенки которой сделаны из бетона, а для герметичности обработаны слоем стеклопластика и полиэфирной смолы. Такая емкость снабжается крышкой. Она крайне неудобна в эксплуатации: трудно реализуется и подогрев, перемешивание и отведение сбродившей массы, добиться полной переработки и высокой эффективности невозможно.

Биогазовая установка своими руками: чертежи установки траншейного типа

Чуть лучше обстоит дело с траншейными биогазовыми установками переработки навоза. Они имеют скошенные края, что облегчает загрузку свежего навоза. Если сделать дно под уклоном, то в одну сторону самотеком будет смещаться сбродившая масса и отбирать ее будет проще. В таких установках нужно предусмотреть теплоизоляцию не только стен, но и крышки. Подобная биогазовая установка своими руками реализуется несложно. Но полной переработки и максимального количества газа в ней не добиться. Даже при условии подогрева.

С основными техническими вопросами разбирались, и вы теперь знаете несколько способов того, как построить установку для получения биогаза из навоза. Остались технологические нюансы.

Что можно перерабатывать и как добиться хороших результатов

В навозе любого животного имеются необходимые для его переработки организмы. Было обнаружено, что в процессе сбраживания и в выработке газа участвует более тысячи различных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что все эти микроорганизмы в оптимальных пропорциях находятся в навозе КРС. Во всяком случае, при переработке этого вида отходов в сочетании с растительной массой, выделяется самое большое количество биогаза. В таблице приведены усредненные данные по наиболее распространенным видам сельскохозяйственных отходов. Примите во внимание, что такое количество газа на выходе можно получить при идеальных условиях.

Количество биогаза, которое можно получить из различного сырья

Для хорошей продуктивности необходимо поддерживать определенную влажность субстрата: 85-90%. Но воду при этом нужно использовать не содержащую посторонних химических веществ. Негативно на процессы влияют растворители, антибиотики, моющие средства и т.д. Также для нормального протекания процесса в жиже не должны содержаться крупные фрагменты. Максимальные размеры фрагментов: 1*2 см, лучше более мелкие. Потому если вы планируете добавлять растительные ингредиенты, то необходимо их измельчать.

Важно для нормальной переработки в субстрате поддерживать оптимальный уровень рН: в пределах 6,7-7,6. Обычно среда имеет нормальную кислотность, и лишь изредка кислотообразующие бактерии развиваются быстрее метанобразующих. Тогда среда становится кислой, выработка газа снижается. Для достижения оптимального значения в субстрат добавляют обычную известь или соду.

В таблице указаны составы, повышающие количество выделяющегося газа

Теперь немного о времени, которое необходимо на переработку навоза. Вообще время зависит от созданных условий, но первый газ может начать поступать уже на третьи сутки после начала сбраживания. Наиболее активно газообразование происходит при разложении навоза на 30-33%. Чтобы можно было ориентироваться по времени, скажем, что через две недели субстрат разлагается на 20-25%. То есть, оптимально переработка должна продолжаться месяц. В этом случае и удобрение получается наиболее качественным.

Расчет объема бункера для переработки

Для небольших хозяйств оптимальной является установка постоянного действия — это когда свежий навоз поступает небольшими порциями ежедневно и такими же порциями удаляется. Для того чтобы процесс не нарушался доля ежесуточной загрузки не должна превышать 5% от перерабатываемого объема.

Самодельные установки по переработке навоза в биогаз — не вершина совершенства, но достаточно эффективны

Исходя из этого, вы легко определите требуемый объем резервуара для самодельной биогазовой установки. Вам нужно суточный объем навоза с вашего хозяйства (уже в разведенном состоянии с влажностью 85-90%) умножить на 20 (это для мезофильных температур, для термофильных придется умножать на 30). К полученной цифре нужно добавить еще 15-20% — свободное пространство для сбора биогаза под куполом. Основной параметр вы знаете. Все дальнейшие расходы и параметры системы зависят от того, какая схема биогазовой установки выбрана для реализации и как вы все будете делать. Вполне можно обойтись подручными материалами, а можно заказать установку «под ключ». Заводские разработки обойдется от 1,5 млн. евро, установки от «Кулибиных» будут дешевле.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

• Технологическая схема установки.
• План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
• Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м³ навозной жижи дадут в сутки 80 м³ газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м³ биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м³. В чистом остатке у вас 46 м³ в день. И это при небольшой установке.

Итоги

Вложив некоторое количество средств в устройство биогазовой установки (своими руками или под ключ), вы не только обеспечите собственные нужды и потребности в тепле и газе, но и сможете продавать газ, а также получающиеся в результате переработки высококачественные удобрения.

teplowood.ru
