Усиление деревянных балок перекрытия своими руками

Деревянные балки чаще всего используются в конструкции крыши. Оно и неудивительно: монтаж относительно прост, вес вполне терпим, по цене элементы доступны, нагрузки выдерживают значительные, стены не деформируют. Кроме того, не оставлена в стороне и эстетическая сторона вопроса: при соблюдении правил установки и некоторой, не слишком затратной, отделке деревянные балки можно оставить в открытом доступе: они только придадут определенный шарм помещению. Стили шале или фахверк никогда не утратят своей популярности. Однако есть и определенное затруднение: при больших габаритах строения требуется усиление деревянных балок перекрытия. Ширина пролета не должна превышать 5-6 метров, иначе элементы со временем начинают проседать, что грозит обрушением кровли.

ustanovka derevyannyh balok

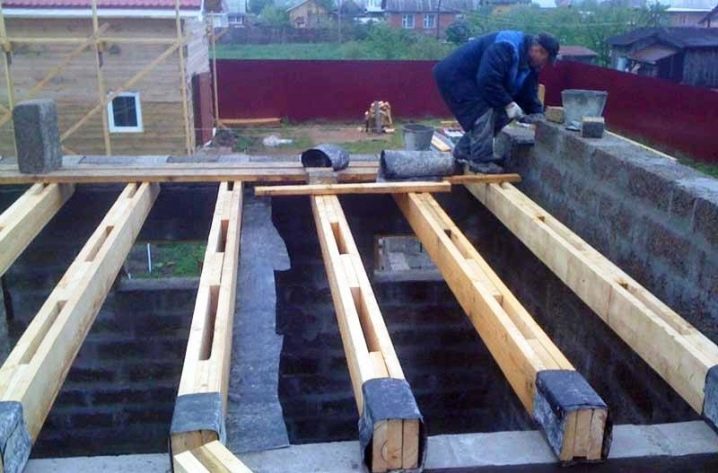

Деревянные балки чаще всего используются в конструкции крыши

В принципе, можно обойтись и без усиления деревянных балок перекрытия: надежность конструкции обеспечивается установкой дополнительных опор либо увеличением сечения самих балок из древесины. Однако такие шаги ведут не только к перерасходу материалов (а значит, и себестоимости строения), но и к потере полезной площади помещения. Смотрите видео:

Необходимые уточнения

При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

  • относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
  • низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
  • огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
  • беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

Несмотря на все недостатки, деревянные конструкции не теряют своих позиций. Даже тогда, когда усиление перекрытий признано жизненно необходимым. И эта необходимость может возникнуть по разным причинам. Смотрите видео:

Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

ustanovka derevyannyh balok

Конструкция из балок

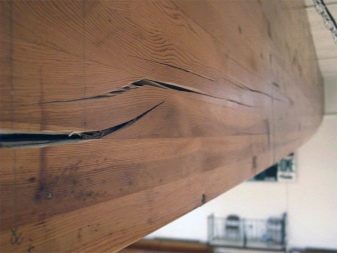

  • Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
  • Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

Отдельно отметим: даже если перепланировка в ваших ближайших планах не значится, проверять состояние всех несущих конструкций из древесины в доме нужно ежегодно. И перекрытия в этом списке должны стоять первым пунктом. Если, конечно, вы не согласны с тем, что когда-нибудь верхний этаж просто обвалится на нижний.

Усиление балочной конструкции можно произвести разными способами. Ознакомимся с самыми распространенными.

Смотрите видео:

«Малой кровью»

Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

  • Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине. При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом.
ustanovka derevyannyh balok

Протезы прутковые

  • Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.
ustanovka derevyannyh balok

Усиление углепластиком

  • Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

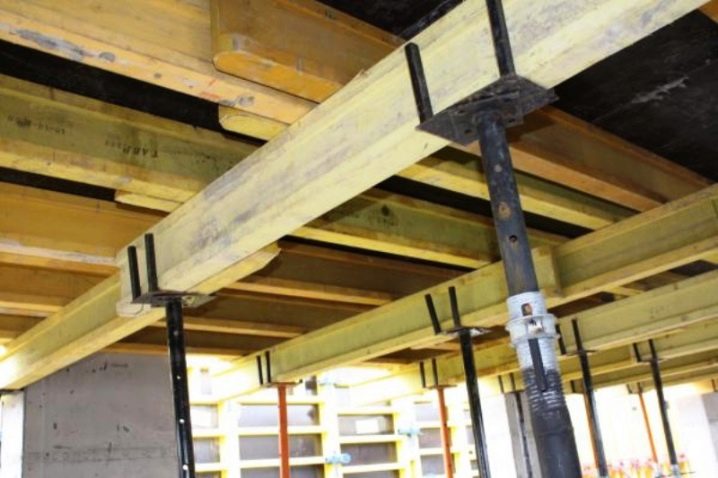

Дополнительные опоры

Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

ustanovka derevyannyh balok

До и после реконструкции

Порядок работ по усилению можно свести к следующим пунктам.

  • Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
  • Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
  • Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

Способы усиления деревянных балок перекрытия — СамСтрой

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

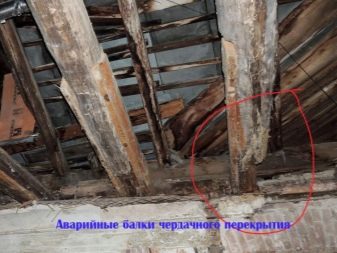

  • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

  • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

  • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

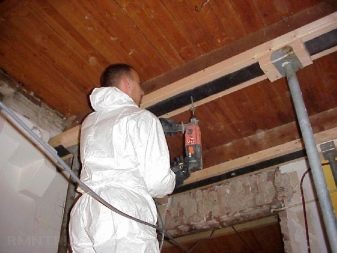

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Усиление балок углеволокномУсиление балок углеволокном – схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

h

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.

  1. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.

  2. Отрезать поврежденный участок балки (0,5м)

  3. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.

  4. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

h

Тип усиление с изменением услой работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов

 Тип изменение условий работы конструкций

h

Изменение схемы работы

h

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

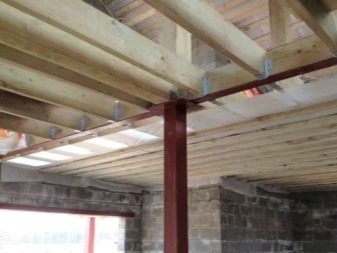

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.



Способы усиления деревянных балок


Предлагаемые в статье способы усиления деревянных балок перекрытия позволят продлить срок службы конструкций, где такие балки имеются. Процесс этот очень важный, а в некоторых случаях просто необходим. Ведь балки перекрытий изготовленные из дерева с течением времени приходят в абсолютную или частичную негодность, угрожая разрушению всего строения. Причин для этого много: сырость, грызуны, резкие перепады температур, да и просто естественный износ от переносимых нагрузок.

Содержание

  • Применение накладок.
  • Усиление металлом.
  • Увеличение площади сечения.
  • Армирование углеволокном.

Применение накладок

Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.

Причем накладки можно ставить как с боков балки, так сверху и снизу. Однако, в любом случае для ремонта необходимо использовать высохшею древесину, обработанную антисептиком или антигрибковым раствором.

Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

Усиление металлом

В продолжение темы способов усиления деревянных балок перекрытия с помощью стального протеза, нужно заметить, что металл применяется не только в местах примыкания балки к стене.


Его с успехом можно применять так же и в качестве накладок взамен деревянных. При этом любые металлические профили перед установкой должны пройти антикоррозийную обработку. Проще говоря, окрашены.

Кроме полос и профилей круглого сечения в качестве накладок можно использовать швеллер, уголок или просто листовой металл. Все металлические профили крепятся к участкам деревянных балок так же с помощью комплекта: болт, гайка, шайба.

Принимая решение в пользу усиления деревянных балок металлом необходимо учесть тот факт, что металл стоит дороже дерева. К тому же, он имеет больший вес, что может быть служить дополнительной нагрузкой на саму балку.

Увеличение площади сечения

Увеличение площади сечения несущих деревянных балок оправдано в том случае, когда изначально неправильно был сделан расчет перед их установкой или в результате потери прочности в следствие естественного износа. Практически этот вариант похож на усиление с помощью деревянных накладок, но по всей длине балки.

Различие заключается в том, что между основной балкой и материалом для увеличения площади сечения прокладывается гидроизоляция. Кроме того, если усилители деревянные, их нужно обработать антисептиком. В случае варианта из металла, последний подлежит антикоррозийной обработке.

Если существует большой прогиб, перед установкой дополнительного материала балки следует выпрямить с помощью домкрата или установкой вертикальных опор из бруса круглого, или прямоугольного сечения.

Армирование углеволокном

Армирование углеволокном ‒ это способ усиления деревянных балок перекрытия, который является не совсем традиционным, однако используется в случаях где помещение имеет небольшую площадь или же по другим причинам, когда вышеописанные способы применить не представляется возможности.

Углеволокно является инновационным материалом, который прекрасно справляется с любыми механическими нагрузками, в том числе и нагрузками на изгиб.

Выпускаются элементы из углеволокна в различных модификациях, включающих пластины, листы, нити, ленты или просто в виде тканей. Сам процесс армирования балок углеволокном заключается в накладывании слоев с помощью клея (эпоксидной смолы) друг на друга до получения достаточной жесткости балки.

После застывания клея слои представляют собой монолитное покрытие, по своим характеристикам не уступающим металлу.

Как усилить деревянные балки перекрытия

Экология потребления. Усадьба: Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.​​​​​​​

Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.

Как усилить деревянные балки перекрытия

Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

  • естественный износ правильно установленного изделия;
  • повреждение балки вследствие ошибок при изготовлении и монтаже;
  • изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

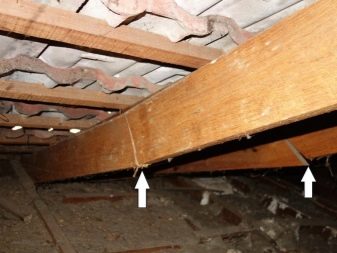

Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

Как усилить деревянные балки перекрытия

Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

  • применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
  • использование слишком тонкого бруса, что приводит к вибрации балок;
  • слишком большие пролёты между балками;
  • сборка балок из нескольких частей.

Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

Как усилить деревянные балки перекрытия

Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

Как усилить деревянные балки перекрытия

Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

Наращивание площади сечения балки

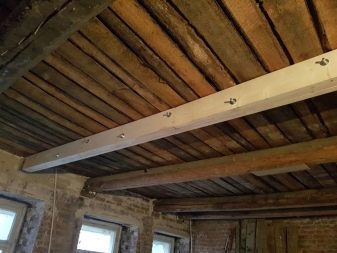

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

Как усилить деревянные балки перекрытия

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Как усилить деревянные балки перекрытия

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

Как усилить деревянные балки перекрытия

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Армирование балок углеволокном

Помимо традиционных технологий при укреплении балок достаточно широко применяются инновационные решения, одним из которых является армирование конструкций углепластиками. Внимание: такой метод является единственно возможным способом укрепить балки в случае, если ввиду крайней стеснённости помещений или по каким-то другим причинам наращивание сечения конструкций невозможно или крайне затруднительно.

Несомненное преимущество укрепляющих элементов из углеволокна — это отсутствие необходимости оперировать с габаритными и тяжёлыми металлическими или деревянными компонентами, а также минимальная трудоёмкость работы в целом. Современные углепластики, как и любые композитные материалы, характеризуются большой прочностью и малым весом. Укрепляющие элементы из углеволокна прекрасно справляются со значительными механическими нагрузками. Они выпускаются в разных модификациях — в виде лент, ткани, нитей, пластин или листов.

Армирование балки композитами осуществляется путём наклеивания на неё углеволокна в несколько слоёв. Прикрепляемые слои углепластика прикладываются к поверхности балки друг над другом и по всей её длине. Края наклеенных полос нужно перекрыть поперечными слоями. Наклеивание армирующих компонентов производится до тех пор, пока усиленная балка не станет достаточно жёсткой для того, чтобы противостоять нагрузкам. Монтаж осуществляется с применением эпоксидного клея. После застывания слой по прочностным характеристикам иногда не уступает металлу.

Что делать, если укрепление балок невозможно

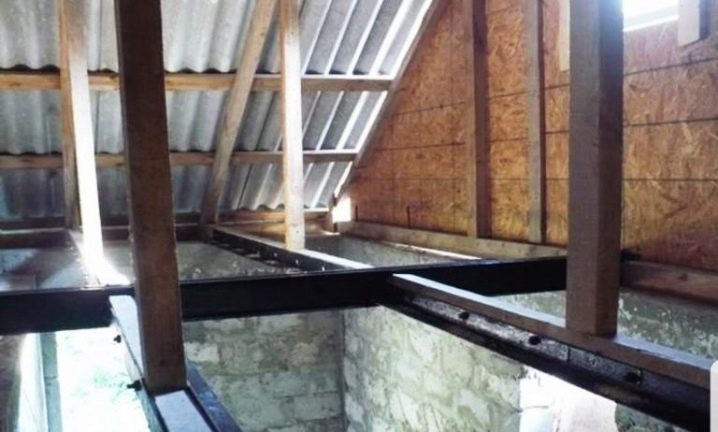

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Как усилить деревянные балки перекрытия

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Как усилить деревянные балки перекрытия

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

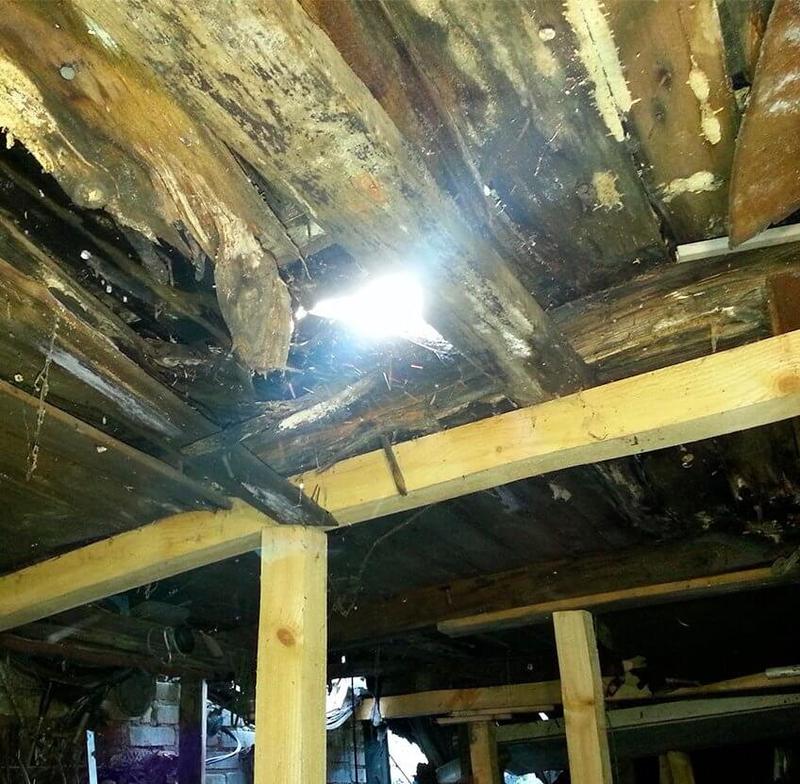

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Смотрите также:
  • Пол в деревянном доме
  • Ламинат водостойкий
  • Ламинат класс 33
  • Чем отличается чернозем от перегноя?
  • Дворцовый паркет
  • Керамзитобетонные блоки
  • Как усилить балки перекрытия второго этажа — лаги для потолка в деревянном доме

    Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

    В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

    Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

    Когда нужно усиливать деревянные балки перекрытия

    • плохое состояние балочной конструкции.

      Устройство деревянного перекрытия между этажами

      Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

    • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
    • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

    В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

    Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

    Материал подготовлен для сайта moydomik.net

    Способы усиления деревянных балок перекрытия

    Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

    Тип усиления без изменения условий работы

    Усиление деревянными накладками

    Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

    Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

    Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

    Усиление перекрытия углеволокном (углепластиком)

    Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

    Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

    Усиление на торцах деревянными или металлическими протезами

    Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

    На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

    Монтаж пруткового протеза

    Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

    1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
    2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
    3. Отрезать поврежденный участок балки (0,5м)
    4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
    5. Сместить и прибить гвоздями сдвижную планку.

    Усиление балок шпренгельными затяжками

    Тип усиления с изменением условий работы

    Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

    Изменение условий работы конструкций

    Изменение схемы работы

    Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

    Усиление перекрытий путем установки опор под несущие балки

    Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

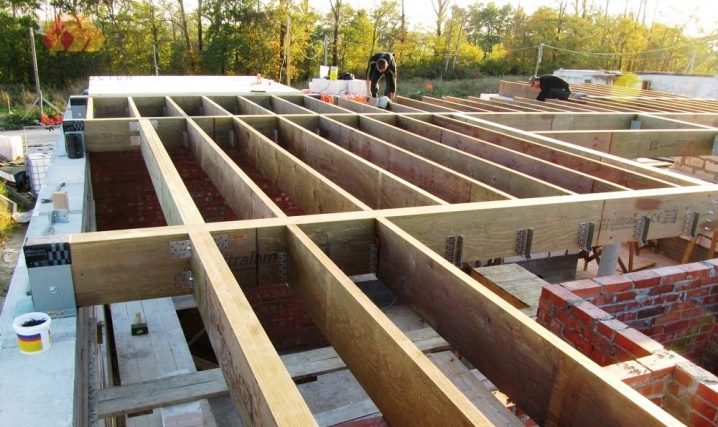

    Усиление перекрытий путем установки дополнительных балок

    Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

    Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

    Похожие новости

    Подъём провисших потолочных балок

    В деревянной части дома наблюдалась ещё одна беда: потолочные балки провисали на 10-15 сантиметров. Вероятно, подобная проблема образовалась не сразу и брёвна удерживающие доски потолка проседали с десятилетиями жизни дома. Пока в пространстве четырёхстена присутствовали межкомнатные перегородки, кривизна брёвен в глаза сильно не бросалась, и возможно, эти перегородки поддерживали балки.

    При хождении по чердаку была заметна ещё одна проблема. Весь потолочный настил заметно качался и прогибался под весом человека.

    Так или иначе, с этим что-то надо было делать, и на самом деле выровнять потолок можно несколькими способами.

    Выравнивание металлопрофилем и гипсокартоном

    О первом способе рассказал сосед (у него так и сделали). Брёвна балки остаются как есть, а кривизна выравнивается листами гипсокартона и металлопрофилем. Профиль крепится строго горизонтально ниже балок, и гипсокартон нашитый на него образует ровную поверхность потолка.

    При этом способе естественно уровень потолка заметно понижается, и нам такой способ этим и не понравился. Потолок в старых деревянных домах и так ниже привычных двух-пятьдесят современных квартир, а тут ещё 15-20 сантиметров минус. Совсем землянка получится. К тому же гипсокартоном не решить проблему прогибания балок при хождении по чердаку.

    Выравнивание с опорами в пол

    Второй способ заключается в установке подпорок под балки в середине пролёта. То есть домкратом потолок приподымается, и в середине, с упором в пол, устанавливается столбы из деревянного бруса или кругляка. Впоследствии эти столбы прячутся в стены-перегородки.

    Минусы этого способа в обязательном наличии перегородок и в дополнительной нагрузке на настил пола.

    При монтаже перегородок я всё-таки ещё подыму балки, но в основном в моей реконструкции был использован третий способ.

    Выравнивание потолка с привязкой к подстропильным балкам

    Третий и четвёртый вариант подойдёт тем, у кого стропильная система сделана так же как у меня. В моём доме чуть выше четырёх потолочных балок проходят пять брёвен стропильной системы. За годы нагрузки на их края они тоже немного выгнулись, но в обратную сторону. Собственно эти брёвна и использовались в качестве опоры.

    Между стропильными балками были установлены распорки из кругляка диаметром 8-10 сантиметров. Торцы срезались на косую с тем расчётом, чтобы кругляк точно и заподлицо упирался в стропильные балки. Распорки прибивались к брёвнам балок гвоздями.


    Фото крепления распорок к подстропильным балкам.

    Хомуты изготавливались из стальной полосы 20х4 мм длиной 60-80 см. На двух концах сверлились отверстия 12 мм под шурупы. На каждую балку приходилось по два хомута и две распорки.


    Фото заготовок под хомуты

    После установки распорок собственно и проводился подъём. Снизу на подставку из бруса устанавливался гидравлический домкрат. На него сверху с упором в потолочную балку пристраивался столб из кругяка. Дальше шла работа домкрата и потолок приподымался.

    Усиление лаг второго этажа

    Эта система небезопасна. При подъёме деревянный столб может вывернуть в сторону (у меня на 4 подъёма 2 случая) так что каска тут лишней не будет. Желательно столб вырезать максимальный по высоте, а не подбирать подкладки под низ. Сам домкрат желательно ставить как можно ниже, устойчивее, и лучше не на брус, а на стальную пластину. Нагрузка на него меньше чем при подъёме всего сруба, и вполне хватает шеститонника, но тем не менее…

    Вверху торец столба в потолочной балке может оставить заметную вмятину, и если важен внешний вид бревна, то стоит туда подложить доску.

    Балка поднимается до выгиба в обратную сторону с учётом того, что даже закреплённая она после опускания домкрата просядет. Приподнятое бревно закрепляется на чердаке к двум распоркам хомутами и шурупами (10х120 мм).


    Фото закреплённого хомута.


    Анимированный рисунок подъёма потолка.


    Фотография того, что, в конце концов, получилось на чердаке.

    Полностью устранить провисание не удалось, из 10-15 один-два сантиметра всё же осталось. Причём домкратом балки перегибались с запасом, но в итоге просели подстропильные брёвна. Придётся подправлять это дело еще при монтаже перегородок.

    Тем не менее качание потолка при проходе по чердаку прекратилось

    Подъём потолочных балок шпильками

    Четвертый способ был использован при выравнивании такой же балки в тристене. Использовались такие же распорки в подстропильные балки, но вместо хомутов были стальные шпильки с резьбой М10. Потолочная балка и распорки сверлись насквозь. А подъём проводился не домкратом, а закручиванием гаек на этих шпильках.

    Тут желательно не переусердствовать с зажимом этих гаек. Можно сорвать резьбу, можно и вообще отломать шпильку. Гайки лучше сразу закручивать по две с каждой стороны.


    Подъём балок шпилькой
    Фото делалось при частичной разборке чердака для заливки бетонной балки

    У способа есть два минуса. Первый в том, что гайка с шайбой и обрезком шпильки оказываются в помещении, она заметна, и чем-то надо её маскировать. Второй в мостике холода, идущем по стальному стержню. Ведь один конец шпильки на чердаке и зимой там мороз, а второй в помещении и на нём будет собираться конденсат.

    У нас такие шпильки стояли временно и убрались после того как потолочная балка легла на балку бетонную.

    Дальше на ⇒
    О сайте. Проект и планы на будущее

    ⇐ Назад на
    Заливка цементной стяжки

    Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

    В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

    Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

    Когда нужно усиливать деревянные балки перекрытия

    • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
    • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
    • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

    В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

    Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

    Материал подготовлен для сайта moydomik.net

    Способы усиления деревянных балок перекрытия

    Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

    Тип усиления без изменения условий работы

    Усиление деревянными накладками

    Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

    Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

    Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

    Усиление перекрытия углеволокном (углепластиком)

    Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.

    Как усилить деревянные балки перекрытия

    Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

    Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

    Усиление на торцах деревянными или металлическими протезами

    Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

    На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

    Монтаж пруткового протеза

    Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

    1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
    2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
    3. Отрезать поврежденный участок балки (0,5м)
    4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
    5. Сместить и прибить гвоздями сдвижную планку.

    Усиление балок шпренгельными затяжками

    Тип усиления с изменением условий работы

    Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

    Изменение условий работы конструкций

    Изменение схемы работы

    Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

    Усиление перекрытий путем установки опор под несущие балки

    Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

    Усиление перекрытий путем установки дополнительных балок

    Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

    Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

    Похожие новости

    Совет 1: Как усилить деревянное перекрытие

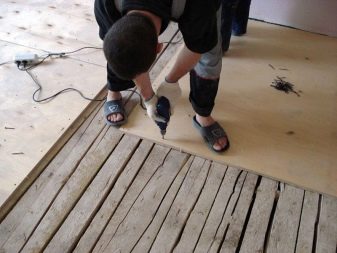

    УСТАНОВКА НОВЫХ ДОСОК

    Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

    — если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

    — если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

    — если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

    Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

    РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

    Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

    Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

    Причинами провисания пола при исправных лагах могут быть:

    — чрезмерная нагрузка;

    — ослабление лаг из-за выборок под трубы и кабели;

    — недостаточная исходная прочность лаг или материала, из которого они сделаны.

    Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

    Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

    На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

    В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

    перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

    не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

    52 Советы профессионалов №3′ 11

    Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

    Причины ослабления несущих способностей перекрытия

    Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

    • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
    • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
    • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
    • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
    • повреждение массива балки при монтаже или хранении;
    • некомпетентность строителей.

    Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

    Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придет провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

    Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

    Способы усиления деревянной балки перекрытия

    Если выяснилось, что несущих элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

    1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
    2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
    3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
    4. Армирование углеволоконными элементами.

      Как усилить пол в деревянном доме

      Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

    Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

    Что делать, если усиление балок перекрытия невозможно?

    Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

    В этом случае есть два варианта исправить ситуацию:

    • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
    • установить балки-дублеры в промежутках между старыми.

    Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

    В мансарде нашего дачного домика, построенного в 60-е годы прошлого столетия, прогнулся пол. Балки перекрытия нижнего этажа — доски сечением 50×150 мм, которые перекрывают пролёт шириной 3,6 м. По центру помещения их прогиб достигает 40 мм. Кроме этого, пол мансарды, когда мы по нему ходим, напоминает раскачивающийся подвесной мостик.

    Нам посоветовали устранить прогиб снизу с помощью домкратов, а затем усилить балки перекрытия. Что вы можете сказать по поводу такого способа решения проблемы?

    (Из письма в редакцию)

    Мы бы не советовали поддаваться искушению приподнимать пол снизу. И вот почему.

    Старым балкам понадобилось немало времени на то, чтобы они оказались в нынешнем положении. Опыт решения проблем в подобных ситуациях показывает, что любые попытки устранить прогиб снизу ни к чему хорошему не приводят. Доски так и остаются горбатыми, а вот концы балок обязательно отрываются от мест крепления к верхней обвязке стены и перемещаются вверх. Поэтому, лучше позволить прогнувшимся балкам оставаться в удобном для них положении, а работу по укреплению пола произвести всё-таки сверху.

    Вы утверждаете, что пол не только прогнулся, но и стал зыбким. А это свидетельствует о том, что пролёт, который перекрывают балки указанного сечения — слишком большой. Из практики известно, что максимальный пролёт для балок перекрытия сечением 50×150 мм, расположенных с шагом 40 см, составляет 2,9 м (против 3,6 м в вашем доме).

    Наиболее эффективный способ повысить несущие способности балок — усилить их досками того же сечения.

    Как это ни хлопотно, но старые половицы для проведения такой работы придётся снять. Однако торопиться не надо. Сначала убедитесь, есть ли в вашем распоряжении качественный пиломатериал. Для такой работы нужно использовать только сухие доски — они не дадут усадки.

    Безусловно, материал должен быть тщательно отобран: малейшие признаки скрученности и прочие отклонения от

    ПОЛ ПРОГНУЛСЯ

    геометрической формы недопустимы.

    Подготовленные доски подрежьте до требуемой длины, после чего натяните шнур вдоль верхней обвязки, расположенной перпендикулярно балкам перекрытия. Зачем это нужно? Вероятнее всего, за несколько десятков лет эксплуатации в вашем домике появился не только поперечный, но и продольный прогиб.

    Деревянные перекрытия как достойная альтернатива железобетонным плитам

    Поэтому гораздо целесообразнее усиливающие доски крепить к балкам с небольшим превышением по высоте, что позволит отбить плоскость нового пола наверняка.

    Чтобы выставить усиливающие доски на единой высоте, вставьте под концы шнура шаблоны-дощечки нужной (20..,25 мм) толщины. При установке каждой новой балки используйте такие же шаблоны.

    Усиливающие доски к старым балкам лучше приклеить, а затем усилить соединение гвоздями или стяжными болтами.

    Для большей уверенности стоит смонтировать между балками перекрытия распорки по центру пролёта. Они будут предохранять балки перекрытия от возможного скручивания.

    И, наконец, если высота помещения позволяет, обшейте пол фанерой толщиной не менее 12 мм. Крепить её к балкам нужно саморезами. Это позволит жёстко связать конструкцию перекрытия воедино.

    Крайне необходимый инструмент при проведении подобной работы — уровень.

    Без него вы не добьётесь горизонтальности поверхности. Хотя от полов в старых домах не следует ожидать, что они будут идеально ровными и плоскими. В конце концов, следует помнить, что главная цель такого ремонта — укрепить пол. Если же при этом удастся добиться и того, и другого, то вам не придётся мучиться при расстановке мебели.

    Распор

    УКРЕПЛЕНИЕ ПОЛА

    Шаблоны

    Толстая фанера, прикреплённая к балкам саморезами, существенно повышает жёсткость конструкции перекрытия

    Усиливающие доски приклеены и прибиты к старым балкам перекрытия

    ливающие доски тавлены гровне шнура

    ■ Пролёт для балок такого сечения оказался слишком большим

    «Дом» 5/ 2009 45

    как усилить железобетонные, металлические и деревянные балки перекрытия? Усиление прогнившей балки снизу

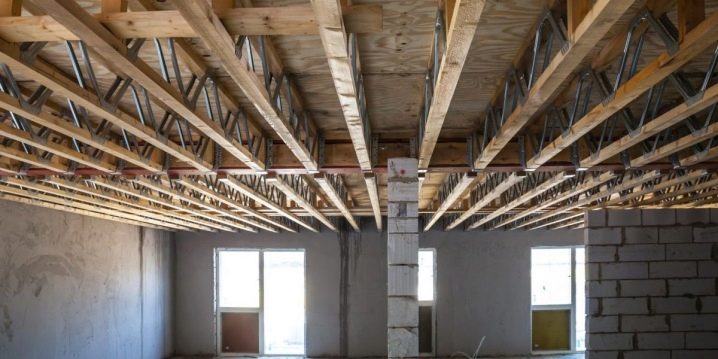

    Технологический процесс строительства дома подразумевает крепление несущих балок перекрытия. Они могут быть выполнены из различных по прочности материалов, но по ряду причин требуют усиления. Почему балки приходят в негодность и как их восстановить, расскажем в этой статье.

      Особенности

      На сегодняшний день в строительстве используются следующие основные виды перекрытий:

      • железобетонные плиты;
      • металлические конструкции;
      • перекрытия Клейна.

      Все они разнятся между собой по способам усиления и материалу, при помощи которого будет проводиться работа.

      Чаще всего повреждённые места перекрытий обнаружить очень сложно. Как правило, основания, выполненные из разных материалов, располагаются под декоративной штукатуркой или закрыты подвесными потолками, окрашены.

      Именно поэтому усиление перекрытий приходится проводить не совсем своевременно, когда начинаются явные проблемы со строительной конструкцией.

      Существует несколько причин, по которым перекрытия следует укреплять, чтобы избежать трещин плит, их гниения или прогиба.

      1. В первую очередь причиной может стать нарушение самого процесса установки перекрытий при строительстве дома.
      2. Другой причиной часто является использование материалов низкого качества.
      3. В случае с металлическими элементами возможна их ускоренная коррозия.
      4. Чаще всего усиление балок перекрытия проводят, если они выполнены из дерева. Их порча происходит главным образом в результате природного воздействия, например, при резких изменениях влажности воздуха или температуры.
      5. Усиление железобетонных перекрытий производится по причине увеличения нагрузки на несущую конструкцию, появления трещин, дефектов при монтаже или дальнейшей эксплуатации.
      6. Бывает необходимость достройки этажа дома. В результате увеличения нагрузки происходит и перераспределение силы воздействия на все составляющие части основания. Это тоже одна из причин, требующая мер по укреплению несущих конструкций дома.

      Ремонт перекрытий подразумевает замену некоторых элементов при незначительных дефектах или усиление по всей площади при критическом положении дел.

      Процесс укрепления перекрытия является довольно сложным мероприятием, поскольку все работы нужно проводить в замкнутом пространстве (внутри здания), а механизировать те или иные операции не представляется возможным.

      Много времени занимают подготовительные работы.

      Чтобы осуществить весь процесс, под конструкцией, которую будут укреплять, возводят монтажные опоры. Их располагают вертикально. Опорные элементы изготовляют из брёвен или стальных труб и фиксируют распорками или подкладками. После этого очищают поверхность, которую собираются усиливать. Убирают краску, побелку, отслоившийся бетон, прогнившие части брусьев. То есть создают оптимальные условия для удобства и безопасности перемещения под перекрытиями.

      Прежде чем приступать к подготовительным, а затем и к основным этапам работ, следует иметь определённый план усиления оснований (технологическую карту). Нужно знать величины имеющихся нагрузок и провести расчёт количества механизмов и материалов для осуществления мероприятий по реставрации существующих балок.

      Лучше всего прибегнуть к консультации опытных строителей либо доверить работу по усилению балок перекрытия бригаде специалистов.

      Что нужно учесть?

      Для каждого вида перекрытий существует ряд особенностей, которые нужно учитывать.

      Например, делая усиление растянутых или сжатых металлических балок, обязательно нужно следить за сохранением первоначального центра тяжести. Любые дополнительные элементы следует располагать таким образом, чтобы они не влияли на прочность исходной конструкции.

      Швы, образующиеся в результате сварочных работ, могут иметь деформации. Для обеспечения качественной работы дополнительных компонентов с основным усиливаемым элементом высота катета шва должна быть на уровне от 3 до 6 мм. По краям усиливаемой металлической конструкции нужно делать не прерывистые, а сплошные швы. Болты, заклёпки, усиливающие полосы и спаренные уголки, должны находиться в местах, где будет удобно проводить сварные швы.

      Нужно стараться осуществлять усиление перекрытий материалами, идентичными тем, из которых состоят основные элементы, а также иметь представление об их механических свойствах. Следует понимать, в каком напряженно-деформированном состоянии находится металлическая конструкция, как на неё влияют отдельные повреждения. Заранее выбрать способ, каким нужно выполнить усиление перекрытий и знать технологию самого производственного цикла.

      Балки из дерева чаще всего усиливают вследствие их разрушения или прогиба. Последний образуется потому, что несущая балка может быть прогнившим элементом.

      Чаще всего проводят полную замену деревянных оснований или усиливают уже существующие элементы. Если вы планируете увеличить массу (надстроить, например, мансарду), приходящую на несущее перекрытие, то обязательно сделайте предварительные расчёты. Нагрузка на него изменится и перераспределится, поэтому необходимо скорректировать его сечение.

      Когда нет необходимости проводить полную замену, но вы обнаружили прогиб деревянных балок, нужно учесть тот факт, что нормальным считается прогиб в пределах 10 мм. Если этот параметр превышен, то усиление перекрытия надо делать обязательно.

      Какой способ подойдёт наилучшим образом для этого, может определить только опытный специалист.

      Железобетонные плиты усилить не совсем просто, для этого нужны инженерные знания. Прежде чем приступать к самому процессу, необходимо учесть конструктивные особенности оснований. Они делятся на составные и цельные конструкции. Сборные панели обычно укладывают на стены, продольные балки либо бетонные фермы.

      Цельные перекрытия делают путём заливки бетона в подготовленную заранее опалубку, возведённую над арматурным каркасом. Способы восстановления нагружающей способности у разных плит отличаются между собой.

      Предварительно необходимо определить причины повреждений. Надо знать, уменьшилась ли нагружающая способность плиты из-за того, что она лопнула или этот показатель утрачен по причине дефектов, полученных в ходе монтажа, а также требуется ли полная замена перекрытия или достаточно усилить некоторые её части.

      В процессе усиления нельзя совершить новые ошибки, влекущие за собой дальнейшее разрушение перекрытий и большие финансовые траты.

      Способы

      Чтобы провести укрепление железобетонных плит в доме, строители применяют на практике ряд методов.

      • Усиливают стержни арматуры. В результате коррозии они становятся непригодными частями. Вокруг них уменьшается толщина бетона. На самой бетонной поверхности появляется ржавчина. Перед проведением усиления снимают бетонный слой, находящийся вокруг оголённых стержней. На них наносят покрытие, препятствующее образованию коррозии, после чего осуществляют грунтовку всей бетонной поверхности, ликвидируя тем самым образовавшиеся в бетоне пустоты.

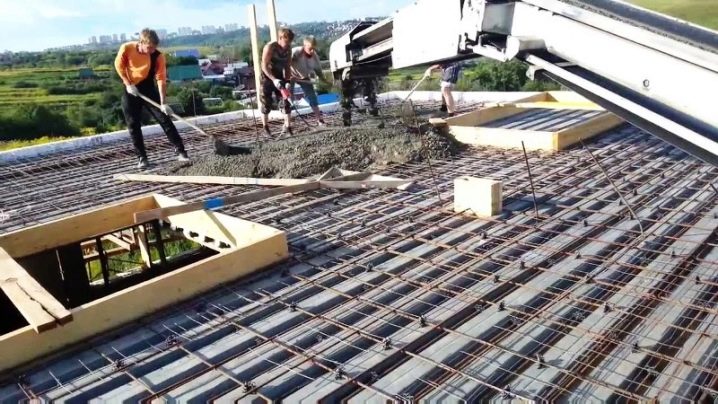

      • Увеличивают толщину плит. Наносят дополнительный слой железобетона.
      • Плиты усиливают снизу при помощи арматуры из стали и бетона. Укрепляют железобетонные перекрытия в районе контакта со стенами дома.
      • Осуществляют нанесение торкрета (раствора из бетона) под давлением сжатого воздуха. Такой состав заполняет трещины и места повреждения в плитах перекрытия.
      • Снизу под отдельные повреждённые участки сооружают подпорки, в результате чего общая нагрузка на перекрытия перераспределяется.
      • Если повреждение крупное, то проводят полную замену устаревших железобетонных плит.

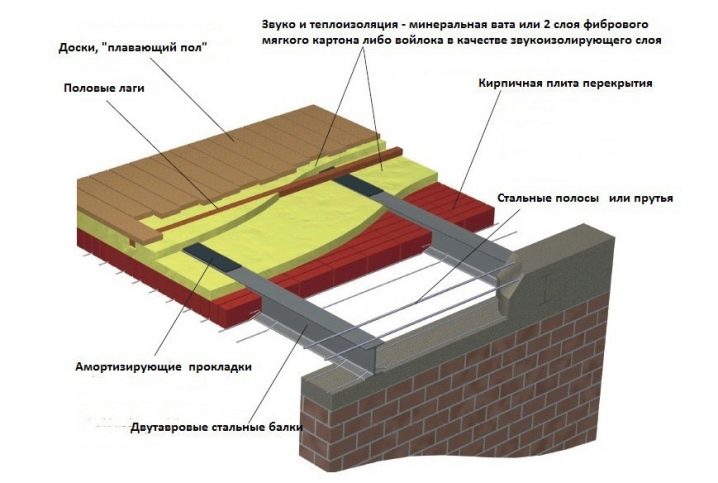

      Металлические конструкции усиливают при помощи наращивания сечений элементов, делают дополнительные связующие цепочки, наращивают элементы соединений, ставят рёбра, диафрагмы или распорки. Часто проводят монтаж дополнительных компонентов к уже существующим конструкциям или меняют конструктивную схему.

      Как показывает практика, работу проводят несколькими способами одновременно.

      Наиболее часто встречающимся перекрытием в частных строениях является балка, сделанная из бруса. Если у вас в доме имеется второй этаж, а пол стал скрипеть и местами прогибаться, то следует провести его укрепление.

      Перекрытия из дерева являются самыми доступными по цене конструкциями, но их срок службы по сравнению с железобетонными и металлическими основаниями ограничен временем.

      На качество древесины, помимо климатических факторов, оказывает огромное влияние её обработка. Насекомые и различные вредители (например, короеды) также способствуют сокращению периода эксплуатации деревянных балок. Материал подвергается деформации, крошению, появляются трещины.

      Существует несколько способов реконструкции деревянных перекрытий.

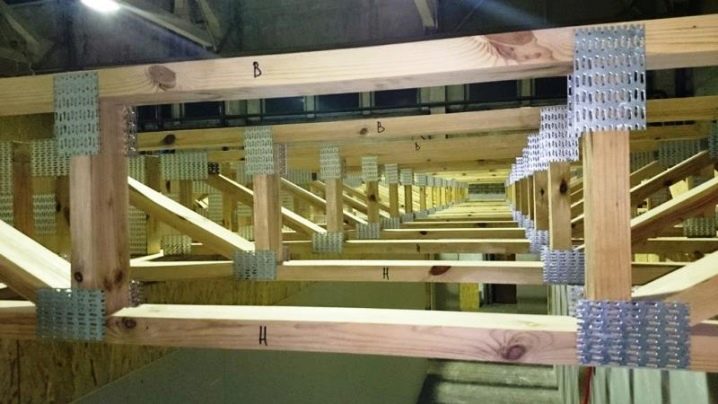

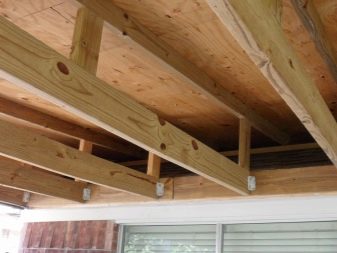

      • Если дерево повреждено, его обрабатывают противогрибковыми составами. После этого элементы можно усилить при помощи деревянных накладок. Их закрепляют сверху и снизу несущей балки по всей её длине при помощи болтов.
      • Усиление также проводят не деревянными, а металлическими пластинами. В качестве металла используют сталь. Саму пластину предварительно обрабатывают антикоррозийным составом. Металлические элементы фиксируют с двух сторон балки. Если имеются серьёзные деформации дерева, то рекомендуется использовать швеллер. Необходимо побеспокоиться и о гидроизоляции. Она должна быть между деревянными и металлическими конструкциями.
      • Производят крепление углепластиковыми или углеволокнистыми материалами. Это могут быть листы или пластины, ленты, ткань. С ними легко работать. Балку усиливают путём наклеивания элементов на неё. Клеят материалы слоями до того момента, пока не увеличивается жёсткость деревянной основы.
      • Концы перекрытия можно укрепить с помощью протезов, выполненных из дерева или металла. Основной упор делается на места стыка деревянного перекрытия со стенами. В результате смены погоды и постоянного изменения температуры воздуха именно на этих участках чаще всего происходит повреждение и деформация.
      • Чтобы провести разгрузку деревянных балок, под ними проводят установку опор из брусьев. Большую часть нагрузки с несущего элемента такие опорные стойки забирают на себя.
      • Очень часто проводят увеличение количества лаг. Дополнительные деревянные балки дают возможность повысить нагрузку на всю конструкцию, тем самым увеличивая несущую способность перекрытия. Торцы установленных лаг обязательно покрывают рубероидом во избежание их повреждений.

      Как видим, существуют различные методы по восстановлению функциональных возможностей перекрытий.

      Выбор того или иного способа работы следует проводить с учётом особенностей строения и материалов, из которых оно было возведено.

      Полезные рекомендации

      Специалисты, занимающиеся усилением перекрытий, дают советы.

      1. Потолочные основания имеют пределы нагрузок на один квадратный метр. Если в доме потолок заканчивается чердаком, то нагрузка на балки не должна превышать 100–105 кг на 1 кв. метр площади. Когда в жилище имеется второй этаж, то перекрытие может выдерживать вес до 200 килограмм на метр квадратный. Эти показатели нужно учитывать при установке лаг и балок. Вся конструкция обязана быть с прочной основой. Ещё нужно делать хорошую теплоизоляцию, заделывать тщательно швы и щели.
      2. Прежде чем выбрать древесину для сооружения перекрытий, обращайте внимание на качество её просушки. Плохо обработанное и просушенное дерево подвержено быстрому высыханию или деформации. Нельзя экономить на материале. Балки для перекрытий следует подбирать одинаковой толщины и длины. Они должны быть цельными, а не состоять из нескольких фрагментов.
      3. Конечно, всю работу можно сделать самостоятельно, но для этого вам необходимо обладать не поверхностными, а очень глубокими знаниями в области прочности строительных конструкций.

      О том, как правильно усилить балки перекрытия, смотрите в следующем видео.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
